Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Отключить / Включить слайдер

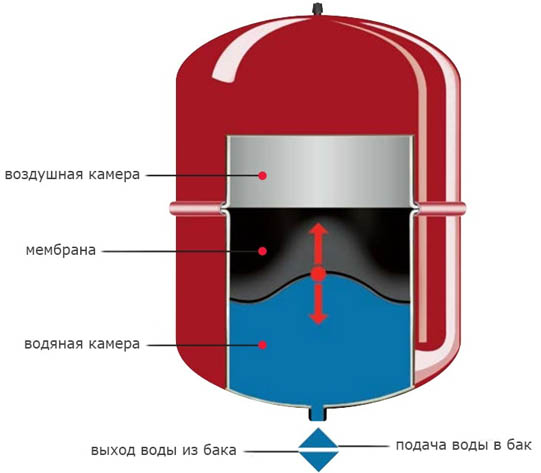

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

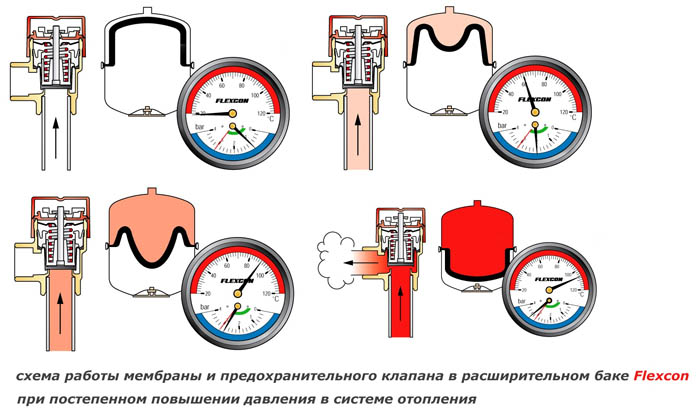

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Математика в расчете параметров расширительного бака

Общий (суммарный) объем всех элементов системы отопления: котла, труб, радиаторов. Сделать такой расчет практически довольно сложно — поэтому используют методику приблизительного расчета, основанную на таких практических данных:

  • конвектор «берет» 7 л теплоносителя на кВт мощности;
  • теплый пол «потребует» 17 л на кВт;
  • радиатору необходимо 10,6 л/кВт тепловой мощности.

Еще проще! На 1 кВт мощности системы отопления принимается расчетная величина объема в 15 л теплоносителя.

Расчет объема расширительного бака (V_{бака}) делаем по формуле:
$$ V_{бака} = V_{сист}*k/D $$
где:

(V_{бака}) — объем теплоносителя во всей системе;

(k) — коэффициент объемного теплового расширения теплоносителя;

(D) — показатель эффективности расширительного бака (мембранного блока).

Величину (k) для воды принимают равной 4% при ее температуре до 95 О С, при использовании этиленгликоля 10-20% величина изменяется от 4,4 до 4,8% соответственно!

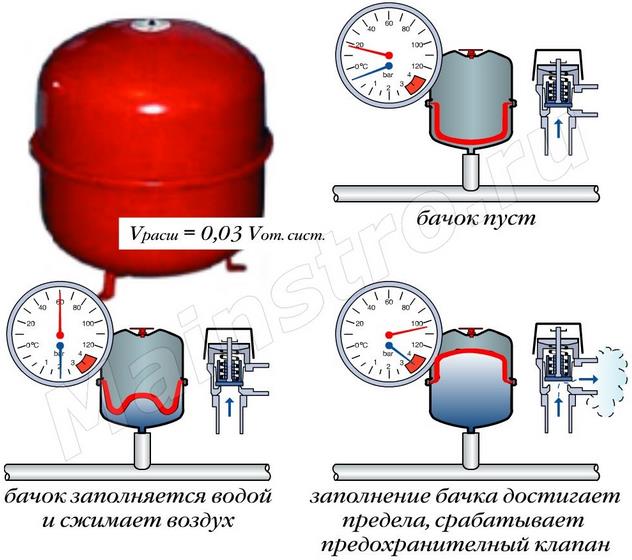

Ориентировочная величина расчета расширительного бака для отопления, то есть объема жидкости в нем – 3% от всего объема теплоносителя данной системы.

Система отопления частного дома должна быть оборудована всеми необходимыми для правильной работы элементами.

Попытки обойтись без каких-нибудь «неважных» устройств приводят к аварийным ситуациям, требующим серьёзного ремонта и восстановления.

Мало того, даже полное наличие нужных частей схемы не обеспечит штатного режима функционирования, если они подобраны неправильно и не подходят по характеристикам.

Все узлы должны быть тщательно рассчитаны и подобраны согласно полученным данным.

Расширительный бак — элемент защиты системы от разрыва в случае превышения допустимого давления.

Остаться в зимнее время без отопления — серьёзная проблема (про ремонт и диагностику сантехнических нарушений в ванной прочитайте ).

Поэтому надёжная и правильная работа расширительного бака — жизненно важная задача.

Принцип работы

Из курса физики известно, что жидкость несжимаема
.

В отопительной схеме как теплоноситель используют воду.

В диапазоне температур от 20 до 90 градусов, она изменяет объём, расширяясь по мере нагревания.

Если представить отопительную сеть сосудом сложной конфигурации, то нагревание содержимого вызовет разрыв стенок из-за расширения жидкости.

Для компенсации этого явления используется расширительный бак, служащий дополнительным объёмом для помещения излишков теплоносителя.

Расширившись, вода поступает в бак, а при охлаждении () уходит обратно в систему.

Попросту удалить излишек воды нельзя, так как при остывании пустоту займёт воздух, и схема перестанет функционировать.

Таким образом, расширительный бак защищает отопительную систему как от излишков, так и от нехватки теплоносителя, компенсируя все движения его объёма.

Модификации расширительных баков

Используется два типа расширительных баков.

Баки открытого типа известны уже давно и применяются до сих пор.

Их устройство настолько просто, что заставляет мириться с недостатками.

К ним относятся:

  • низкое рабочее давление сети, так как возможна только естественная циркуляция жидкости;
  • необходимость контроля количества теплоносителя.
    Выкипание и испарение воды однажды разомкнут сеть и остановят работу системы, поэтому надо постоянно проверять уровень воды в баке;
  • единственное место размещения — в верхней точке, что создаёт неудобство при возмещении недостатка теплоносителя.

Баки закрытого типа разработаны
относительно, недавно и избавлены от всех недостатков устройств предыдущего вида.

Они допускают расположение в тех местах, где это нужно пользователю.

Приспособлены для работы при повышенном давлении и принудительной циркуляции, количество теплоносителя нисколько не изменяется.

Открытого типа

Представляют собой открытую ёмкость, уровень жидкости в которой повышается или понижается по мере теплового расширения.

При недостатке, вода, попросту доливается из ведра.

Открытый бак — простейшая конструкция
, не требующая никакой запорной арматуры.

Главным её недостатком является неудобное расположение — обязательная установка в самой верхней точке сети.

Необходимость контроля за уровнем жидкости заставляет, постоянно подниматься наверх, доставлять туда воду.

Кроме того, давление в системе с открытым баком низкое, не допускающее использование насоса для циркуляции жидкости
.

Но есть одно преимущество — открытая схема отопления не нуждается в электричестве.

Если случаются перебои с питанием, или его нет вовсе, такой вариант становится, единственно, возможным.

Если отапливаемая площадь невелика, и увеличения давления в сети не требуется, то можно обойтись применением только открытого бака.

Окончательное решение диктуется конкретными условиями и оборудованием.

Покупка расширительного бака
, как устройства большой важности и ответственности, не должна производиться «на глазок», особенно, если нужен «мембранник».

Необходим расчёт объёма бака
, учитывающий все индивидуальные параметры системы отопления вашего дома.

Какой вместимости

Можно решить вопрос несколькими способами, выбор которых зависит от личных способностей и желания домовладельца.

Заказать расчёт специалистам
.
Вариант надёжный, но потребует времени, денег и личного визита в организацию, где такой расчёт сделают.

Которую, кстати, надо сначала найти.

Использовать онлайн-калькулятор
.

Доступный и несложный вариант, но желательно продублировать расчёт на нескольких ресурсах для получения наиболее точного результата.

Варианты с определением объёма бака «на глазок», или при ориентировочном подсчёте, принимая 1 кВт мощности соответствующим 15 л воды в системе, как ненадёжные и опасные, отвергаются сразу.

Лучше потратить немного времени на подсчёты, чем оказаться в нетопленном доме в мороз ().

Методика расчёта объёма

Формула такова:

V = (C* βt)/(1-(P-min/P-max))

где:


– объём бака,

С
– объём жидкости в системе, л.

Βt
– коэффициент температурного расширения теплоносителя.

P-min и P-max
– минимальное (начальное) и максимальное давление в расширительном баке.

Объём жидкости учитывается полный, включая:

  • трубопроводы (про диаметры медных труб для водопровода написано ),
  • радиаторы,
  • котёл,
  • прочие элементы, где есть вода (про полотенцесушитель водяной из нержавеющей стали лесенка прочитайте на странице).

Если объём системы неизвестен, применяют способ определения по мощности радиаторов — из расчёта 1 кВт — 15 л.

Коэффициент расширения для воды
при 85 градусах Цельсия равен 0,034.

Такое значение применяется при отсутствии более точных данных о вашей сети.

Начальное и максимальное давление в баке P-min и P-max — это рабочее давление и значение, при котором срабатывает защитный клапан.

Как видим, расчёт не такой уж и сложный.

Зато польза от него, неоспорима.

Выбор подходящего по характеристикам расширительного бака сможет защитить сеть отопления от аварии в самый неподходящий момент.

Какой выбрать — решать вам.

Использование онлайн-калькулятора

Количество онлайн-калькуляторов в сети велико, годится любой, но правильнее поочерёдно использовать несколько ресурсов и вывести некое среднее значение.

Так появится возможность подкорректировать ошибки
или неправильные данные на разных сайтах. Методика подсчёта на каждом калькуляторе своя, количество применяемых данных — разное.

Поэтому лучше подстраховаться, продублировав расчёт.

Некоторые ресурсы, одновременно, с выдачей полученного значения, предлагают варианты моделей расширительных баков, удовлетворяющих предоставленным данным.

Основные значения и коэффициенты, обычно, прилагаются в виде таблиц или средних значений, но объём теплоносителя вашей схемы должен быть известен.

В крайнем случае, используют ещё один способ, не дающий точного значения, но за неимением других вариантов годный.

Объём расширительного бака принимается равным 15% суммарного объёма сети, включая трубопроводы, котлы и радиаторы.

Представляется, что приверженцам точных расчётов такой вариант покажется слишком примитивным, но в безальтернативных случаях он используется как паллиатив.

Как сделать простой расчет вместимости расширительного бака для системы отопления посмотрите в видео.

Автономные образцы водяного отопления — существенный источник жизнеобеспечения домашнего хозяйства.

Учитывая конструкцию строения, применяемый энергоноситель, а также установленные цели, схематический план монтажа разнится, но стержневая основа всегда неизменна.

Расширительный мембранный бак — один из таковых. Это устройство, оберегающее от чрезмерного повышенного давления. Как произвести расчеты по установке мембранного бака, рассказывается в этой статье.

Виды баков в системах отопления и их функции

В любой системе при отоплении есть установленная величина теплоносителя, как правило, для этого используются вода.

В ходе нагревательного процесса жидкость расширяется, ее избыток выводится в расширительный бак. Соответственно происходит выравнивание давления.

На рынке сейчас представлены расширительные баки, делящиеся на две категории: закрытые и открытые. Последние весьма объемны и во многом неэффективны.

В связи с этим они выходят из употребления. Более практичный вариант пользуется заслуженным признанием профессионалов.

Закрытый тип мембранного бака — это сферическая или плоская емкость. Они довольно герметичны. Внутри полость — это две половины термостойкой мембранной баллонного или диафрагменного вида.

Баки функционируют таким образом, что из-за высокой температуры расширяющийся теплоноситель оказывается в баке, эластичная мембрана удлиняется, занимаемый воздухом объем убавляется. Соответственно давление увеличивается.

При выборе бака нужно учитывать, отвечает ли наибольшее допустимое давление параметрам диапазона давления. Очень важно учесть качество мембраны, ее характеристики (срок службы, постоянство при диффузии, диапазон рабочих температур, пригодность гигиеническим нормам). Также немаловажно выполнить подбор бака для нагревания требуемого объема.

Как рассчитать необходимый объем бака

Работа бака при изменяемом объеме

Расчет мембранного бака насущен для выявления его объёма, наименьшего диаметра соединительной теплотрассы, первоначального напора газовой площади и первоначального давления.

Ошибка при применении сложной методики, может привести к многократной активации защитного клапана и ряду другим неполадкам. Однако существуют взаимосвязь между баковой емкостью и действующими характеристиками в отношении оной.

Так, чем больше предельно дозволенное сжатие, тем будет меньше необходимый размер. Значительнее наибольшая температура жидкости — крупнее величина бака. При большей ёмкости — крупнее объём бака. В зависимости от уменьшения высоты, вычисляемой от места фиксации бака вплоть до верхнего предела, уменьшается его объём.

В соответствии со специальной формулой выполняется расчет. Прежде всего, следует исходить из совокупной величины теплоносителя.

С учетом производительности существующего котла, численности и типов отопительных агрегатов производится его расчет. Пример: конвектор – 7 л / кВт, теплое покрытие — 17 л / кВт, радиатор — 10,6 л / кВт.

Мембранные баки нужны для возмещения водной емкости и для наполнения мелких потерь теплоносителя. Поэтому в баке определен запас воды — эксплуатационный размер. Например, объём жидкости составляет три процента от ёмкости системы отопления.

Для более точного расчета мембранного расширительного бака в системе отопления применяется формула:

Объем бака (V)= (Vсис* k) / D

  • Vсис – это весь объем воды в системе отопления
  • k – коэффициент увеличения теплоносителя (для воды, нагретой до 95°С, — 4%)
  • D – эффективность мембранного бака.

Чтобы вычислить D, можно использовать формулу:

D = (Pmax – Pнач) / (Pmax + 1), где Pmax – это самое большое давление.

На него происходит наладка страховочного клапана. Pнач – первоначальный воздушный пресс камеры.

Выбор бака выполняется с учётом температурных показателей и его прочности. Давление вкупе с температурой в точке подключения не может быть больше максимально возможных показателей.

Объем в итоге равен или больше объёма, принятого при расчёте. Отрицательных результатов при завышении сверхрасчётного объёма нет.

Расширительный бак (20 — 25 л) как правило используют вместе с насосом. Мощность последнего до 1,2 кВт. Насосы с мощностью уже до 2 кВт следует применять с баками объемом 50 — 60 л. В продаже есть баки с объемом в пределах 100 — 200 л. Они применяются как запасные емкости, в тех случаях, когда подача воды ненадолго прерывается.

Кстати:
Используя гликолевую смесь как теплоноситель, рекомендуется монтаж бака с величиной вполовину больше расчётного.

Важно иметь ввиду, что баки с диаметром, превышающим 750 миллиметров и с высотой больше 1,5 метра, возможно, не пролезут в дверь. В этом случае потребуется установка нескольких мембранных баков с меньшей емкостью.

В материале было выяснено, как произвести расчет емкости, не прибегая к непосредственным услугам специалистов при установке расширительного бака. Однако если процедура сложна, риск допустить ошибку весьма большой, то лучше воспользоваться советом специалиста.

Для регуляции давления в системах водоснабжения и, в частности, в отопительных, применяют расширительный бак. Этот элемент принимает избыточный объем жидкости и таким образом снижает давление. Подобные устройства подразделяются на открытые и закрытые. Первый тип можно изготовить самостоятельно, а при эксплуатации оценить через него наличие воды и восполнить ее дефицит. На смену ему пришел закрытый или расширительный мембранный бак. Он исключает попадание в теплоноситель посторонних примесей, например, кислорода, вызывающего быструю коррозию, имеет меньший объем и не требует дополнительного утепления. Устанавливается в любом месте, не обязательно на пол — существуют, к примеру, мембранные навесные баки (до 30 л) для систем отопления.


Материал корпуса — сталь, покрытая порошковой краской. Данные устройства для отопления обычно красного цвета (реже — белого), для систем водоснабжения — синего. Внутри располагается резиновая прослойка-мембрана, которая делит полость на газовую и жидкостную емкости. Она изготавливается из технической резины для закрытых систем отопления или пищевой натуральной — для питьевого водоснабжения.

Теплоноситель при нагреве увеличивается в объеме — на этом основан принцип работы расширительных баков в системе отопления. Излишек воды попадает в устройство, при этом газ (воздух или инертный типа азота) с другой стороны мембраны сжимается. При охлаждении он вновь расширяется и давлением на мембрану отправляет жидкость в трубы. Мембрана может порваться при резком скачке данного параметра. Риск исключают за счет предохранительного клапана. Он определяет давление с помощью манометра и отключает систему при критических значениях (в частных домах это обычно 3,5–4 бар).

По варианту крепления мембраны делятся на:

  • незаменяемые диафрагменные;
  • заменяемые баллонные.

Первые «раскатывают» по внутренней стенке, а не растягивают. Внутри корпус мембранного расширительного бака такого типа покрыт антикоррозионным составом, в виду взаимодействия с жидкостью. По этой технологии изготавливают небольшие изделия, они немного дешевле, но сделаны из более долговечных материалов. Заменяемый баллонный крепят к верхнему фланцу. Он имеет форму груши, которая при заполнении водой, увеличиваясь, опирается на стенки бака, равномерно распределяя давление. Для систем большого объема их крепят к верхнему и нижнему фланцам, что обеспечивает помимо вышеуказанного еще и неподвижность мембраны.

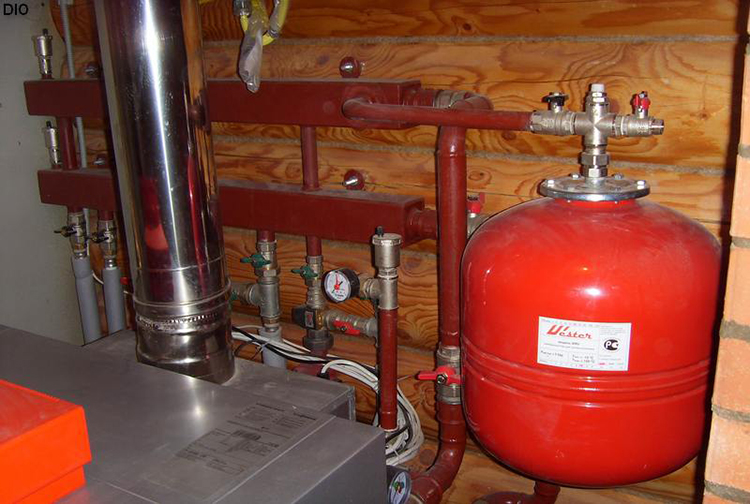

Через жидкостную емкость с помощью штуцера (патрубка) осуществляется подключение мембранного бака к закрытой отопительной системе. А со стороны газовой расположен ниппель для измерения давления, через который закачивают газ. Конструкция бака позволяет монтировать его в котельной, хотя можно выбрать и другой участок системы. Между котлом и устройством не должна присутствовать запорная арматура или сужение водопровода. Главные критерии выбора места размещения: отсутствие вибрации, ударов и осадков.

Стоимость баков

Покупая конкретную модель, нужно знать, в каких условиях она будет эксплуатироваться. Соответственно, цены на расширительные баки для отопления или водоснабжения варьируются, в зависимости от изготовителя, объема и типа крепления мембраны, диапазона рабочих температур и давления. Наиболее популярными фирмами-производителями подобного оборудования являются Reflex (Германия) и Wester (Россия).

Reflex представляет серии N (отопление) и D (водоснабжение), с минимальным объемом 12 л, рабочей температурой –10…+70 °С и давлением 6 или 10 бар, при максимальном содержании гликоля в теплоносителе (50 %). В среднем, продукция этой фирмы обойдется от 1 500 рублей за 12 л, до 80 000 за 1 000 л линейки N (с диафрагмой); от 2 500 до 90 000 рублей при аналогичных параметрах за модели серии D (с фланцевой мембраной).

Фирма Wester предлагает линейки WRV для систем отопления (на 5 или 10 бар) и WAV/WAO для водоснабжения (10 бар) при диапазоне рабочих температур 0–100 °С. Цена WRV составит от 950 рублей за 8 л, до 80 000 рублей за 1 000 л; WAV/WAO — от 750 до 77 000 рублей за аналогичные объемы.

Перед определением расчетных характеристик нужно понять, из каких материалов требуется устройство. Главный вопрос при этом — для какой системы оно подбирается, какие задачи будет выполнять. Мембраны для баков производят либо из натурального бутилкаучука, либо из EPDM (синтетической этилен/пропиленовой эластичной резины). Для систем, в которых характерно большое количество запусков в короткий промежуток времени, основным свойством будет эластичность. Для централизованного отопления — высокая температурная устойчивость и долгий срок службы. Направленность мембранного бака (горизонтальный или вертикальный) выбирают, в зависимости от предполагаемого места врезки.

Для определения первоначальных количественных характеристик сначала нужно осуществить расчет рабочего объема мембранного расширительного бака, исходя из известной вместимости каждого элемента системы, которая указана в техпаспорте. Ориентируются на то, что 1 кВт мощности котла приходится на 15 л теплоносителя, если это вода.

Однако способ приблизителен и при покупке стоит воспользоваться услугами специалиста по компьютерному расчету, либо провести точные вычисления по справочной формуле:

V = 1,25 х E x C / (1 — Ро / Pmax), где:

  • 1,25 — коэффициент запаса;
  • С — общий объем системы;
  • Е — показатель температурного расширения, он есть в соответствующей справочной литературе. Для воды это примерно 0,034 при 85 °С. Величина Е меняется с увеличением доли гликолевых примесей в жидкости;
  • Ро — первоначальное давление в газовом отсеке расширительного устройства (либо смотрят по высоте системы: 5 м = 0,5 бар);
  • Pmax — максимально возможное, при котором сработает клапан безопасности.

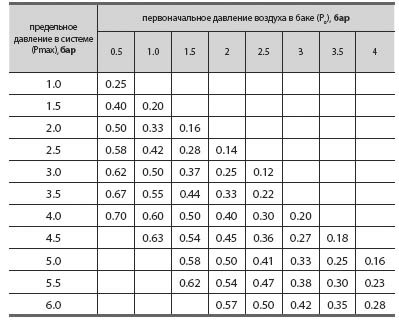

Коэффициенты заполнения мембранного бака теплоносителем:

Для окончательного расчета нужно умножить полученный объем на подобранный из таблицы коэффициент.

Для балансировки автономной системы отопления используется расширительный бак.

Его задача- выравнивать объем теплоносителя, нагретого до высоких температур, и поддерживать заданное давление.

Надежность выполнения возложенных на этот элемент функций зависит от того, насколько правильно подобран его объем.

Этот параметр не является константой и зависит от конкретных условий. Ниже рассмотрим, как производится расчет расширительного бака для закрытой системы отопления.

Принцип действия компенсирующего устройства прост, в нем нет никаких сложных технических решений. Однако малейшая ошибка в расчете может повлечь за собой выход из строя отопительной системы в целом.

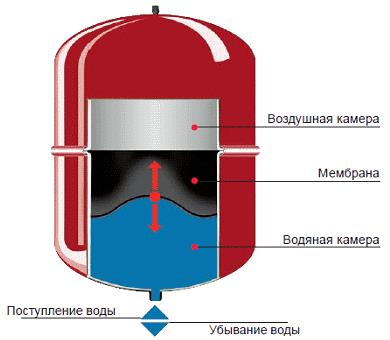

Внутреннее пространство бака разделено на две части эластичной мембраной. Верхняя полость называется воздушной – в нее закачивается воздух. Цель этой операции – создать начальное давление в емкости. Вода из системы подается в нижнюю полость. Как только мембрана займет устойчивое положение – ляжет на поверхность жидкости, система может считаться готовой к работе.

Принцип работы закрытого расширительного бака

Разогретый теплоноситель расширяется, и его избыток поступает в бак, смещая мембрану в сторону воздушной камеры. Как только вода начинает остывать, мембрана под давлением воздуха возвращается в исходное положение, поддерживая тем самым заданное давление в системе отопления.

Слишком большой расширительный бак не в состоянии создать нужнее давление в системе.
Недостаточная вместимость компенсирующего устройства не позволит принять весь избыток расширенной воды.

В отопительной системе должен быть установлен в обязательном порядке. Для чего это нужно, читайте на сайте.

Схема отопления двухэтажного дома представлена . В чем принципиальное отличие от отопительной системы двухэтажного дома?

Методы стравливания воздуха из отопительной системы описаны .

Ориентировочные значения содержания воды в системах отопления

Для определения объема расширительного бака необходимо знать, какое количество теплоносителя умещается в отопительной системе. Данный параметр равен сумме объемов котла, трубопроводов и отопительных приборов.

Ориентировочно на 1 кВт мощности системы приходится:

  • 7 литров – при использовании в системе конвекторов;
  • 10,5 литров – если в качестве отопительных приборов установлены радиаторы.

Наличие теплых полов требует объема теплоносителя в количестве 17 л/кВт.

Расчет вместимости отопительной системы достаточно сложный, выполнить его под силу лишь специалистам. Потребитель, не обладающий инженерными знаниями, может воспользоваться приблизительной зависимостью – 1 кВт мощности котла = 15 литрам объема теплоносителя.

Например, при мощности котла, равной 25 кВт, объем воды в системе составит:

25 х 15 = 375 (литров).

Объем расширительного бака

Выбор размера расширительного бачка зависит от трех основных параметров:

  • объема теплоносителя в системе – чем он больше, тем большими должны быть размеры бака;
  • температуры теплоносителя – чем выше разогрев, тем больше должна быть вместимость расширительной емкости;
  • давления в системе – чем выше его допустимый показатель, тем меньше должен быть объем бачка.


Иными словами, объем расширительного бака находится в прямой зависимости от количества теплоносителя и его температуры, и в обратной – от давления в отопительной системе.

Коэффициент увеличения объема воды/водогликолевой смеси в зависимости от температуры

Как известно из законов физики, все жидкости при нагревании расширяются (как, впрочем, и любые тела). Этот факт необходимо учитывать при расчете объема расширительного бака.

Вода увеличивается в объеме при нагреве до 95 0 С на 4%. Это утверждение достаточно точное, поэтому им можно оперировать в расчетах без опасений.

Если в качестве теплоносителя используется водогликолевая смесь, картина несколько меняется – в зависимости от содержания этиленгликоля.

Расширительная емкость в отопительной система

В таком случае коэффициент расширения рабочей жидкости определяется следующим образом:

  • 4% х 1,1 = 4,4% — при содержании этиленгликоля в количестве 10% от общего объема теплоносителя;
  • 4% х 1,2 = 4,8% — если объем этиленгликоля в смеси составляет 20%, и т. д.

Вышеприведенные величины будут меняться в зависимости от того, до какой температуры разогревается теплоноситель.
Например, при 80 градусах коэффициент расширения воды составит 0,0290. Если 10 процентов ее объема заместить этиленгликолем, коэффициент будет равен 0,0320. Смесь гликоля напополам с водой (50%) характеризуется коэффициентом расширения 0,0436.

Расчет объема расширительного бака для отопления

V = (VL x E) / D
, где

VL – суммарная емкость системы отопления, включающая в себя объем котла, всех аккумуляторов тепла (конвекторов, радиаторов и пр.) и трубопровода;

  • Е – коэффициент расширения рабочей жидкости (теплоносителя);
  • D – эффективность расширительного бака (мембранного).

Последний параметр зависит от двух величин – давления:

  • PV — максимального рабочего в системе;
  • PS — зарядки мембранного бачка.

PS должно равняться статическому давлению отопительной системы и принимается 0,5 бар = 5 м.

Отопление с естественной циркуляцией применяется все реже из-за явных недостатков данной системы. обладает целым рядом преимуществ.

Схему монтажа циркуляционного насоса в систему отопления вы можете посмотреть .

Пример расчета

В качестве примера рассмотрим систему отопления коттеджа площадью 300 кв. м. для обеспечения автономного отопления установлен котел мощностью 30 кВт. Кроме того, задействован теплоаккумулятор объемом 1000 литров. Высота системы составляет 5 метров.

Сначала рассчитаем общий объем теплоносителя:

VL = 30 х 15 + 1000 = 1450 (литров)
, где

  • 30 – мощность котла, кВт;
  • 15 – удельный объем теплоносителя на 1 кВт мощности котла, литры;
  • 1000 – объем аккумулирующей емкости.

D = (PV – PS) / (PV + 1)

В нашем примере:

  • PV = 2.5 бар;
  • PS = 0.5 бар.

Следовательно, D = (2.5 – 0.5) / (2.5 + 1) = 0.57

Теперь можно определить объем бака:

V = 1450 х 0,04 / 0,57 = 101,75 (литра), где

0,04 – коэффициент расширения теплоносителя (в нашем случае это – вода без добавления гликоля).


Производители выпускают расширительные баки определенного размерного ряда, поэтому далеко не всегда есть возможность купить емкость, объем которой равен расчетному.

В таких случаях результат расчета необходимо округлять в большую сторону. В нашем случае ближайшее стандартное значение будет 110 литров. Именно такой бак и надо покупать.

Расширительный бак закрытого типа необязательно устанавливать в наивысшей точке системы.

Главное преимущество мембранных компенсаторов как раз и заключается в возможности его размещения в месте, наиболее удобном для монтажа и эксплуатации.

Маленькие бачки объемом 20-25 литров устанавливают обычно в системы с циркуляционным насосом, мощность которого составляет 1,2 кВт. Увеличения емкости до 20-60 литров приведет к увеличению мощности насоса до 2,0 кВт.

В продаже есть компенсирующие устройства объемом 100-200 литров.
Помимо их прямого назначения они могут играть роль накопительного резервуара для теплой воды. Правда, использовать их в таком ключе можно лишь в случае отключения основного источника ГВС на короткий срок.

Типоразмеры расширительных баков занимают довольно широкий диапазон. Среди них попадаются модели с габаритами настолько большими, что стандартные дверные проемы не позволяют внести их внутрь помещения. В такой ситуации лучше одну огромную емкость заменить на несколько маленьких. Главное, чтобы их суммарный объем равнялся расчетному.

Видео на тему
