На вопрос о том, какая неисправность электрической проводки наиболее встречаемая, большинство ответит, что это короткое замыкание. Однако на практике чаще всего встречается разрыв электрической цепи, который происходит в местах ее соединения вследствие ослабления контакта.

Эти соединения производятся несколькими способами:

  • механические скрутки проводов;
  • коммутация проводников методом пайки или сварки;
  • клеммники для соединения проводов.

Любое соединение должно удовлетворять ряду требований, обеспечивающих его надежность и безопасность:

  • доступность для проверки и ремонта;
  • достаточная механическую прочность;
  • электрическое сопротивление не более 1,2 величины электрического сопротивления целого проводника;
  • стабильность свойств на протяжении всего срока службы.

Скрутка проводов

Этот способ соединения уже не предусматривается Правилами устройства электроустановок, но еще очень широко встречается в практике, особенно в электропроводке старых домов. Вместо этого вида применяется коммутация , представленное специальными колпачками с внутренней стальной пружиной. Эти колпачки навинчиваются на жгут из нескольких проводников, образуя их прочный механический и электрический контакт. Применяется только для проводников из однородных материалов.

Пайка или сварка

Данный способ соединения очень трудоемок, требует наличия специального оборудования и подготовки монтажника. Как правило, он встречается при монтаже слаботочных электрических систем и относится к виду неразъемных соединений. Применяется так же для проводов из однородных материалов.

Клеммники

Этот вариант коммутации удовлетворяет всем требованиям и является наименее трудоемким при монтаже, что сделало его наиболее применяемым в последние годы, особенно когда соответствующие материалы стали широкодоступны в торговой сети. Коммутация проводников с помощью клеммника применяется и для проводов, изготовленных из различных материалов.

Клеммные соединения проводов

Соединения проводников с помощью клеммных зажимов позволяет избежать непосредственного контакта разнородных материалов проводов, таких как алюминий и медь, непосредственный контакт которых вызывает явление электрической коррозии, приводящей к быстрому окислению соединения. На данный момент существует три вида клеммных колодок:

  • винтовые;
  • пружинные;
  • ножевые.

Клеммники, как правило, выполняются из латуни в виде сборок из двух и более клемм. Некоторые клеммники заполнены специальным гелем, предотвращающим коррозию соединяемых проводников. Номенклатура клеммников предусматривает их деление по диаметру соединяемых проводов, номинальному току и напряжению.

Клеммники Legrand

Винтовые клеммники применяются для электрических проводников различного диаметра и материала. Такой вид не применяется для соединения многопроволочных проводов, за исключением обжатых специальными латунными наконечниками. Не желателен контакт с помощью винтовых клеммников алюминиевых проводов вследствие их низкой механической прочности. Алюминий легко продавливается прижимным винтом вплоть до полного его повреждения.

Винтовой клеммник, пример соединения проводов

Наиболее популярным производителем винтовых клеммников для соединения проводов является французская компания Legrand. Материалом для клеммников служит латунь, покрытая слоем никеля, что позволяет добиться надежного контакта в соединении и высоких токопроводящих свойств. Изолирующим материалом является полипропилен, имеющий рабочий диапазон температур от -25 О С до +100 О С и обладающий высокой стойкостью к воздействию открытого огня. Конструкция соединений обеспечивает стабильность рабочих характеристик на протяжении всего срока службы.

Популярность клеммников Legrand обусловлена рядом характеристик, отличающих клеммники для соединения проводов Legrand от аналогичных моделей других производителей:

  • гарантированная высокая механическая прочность соединения;
  • широкий ряд типоразмеров и возможность применения для соединения проводников сечением до 25 мм 2 ;
  • возможность коммутации как слаботочных, так и силовых цепей в помещениях бытового и производственного назначения
  • различное цветовое исполнения изоляции клеммника Legrand, позволяющее обеспечить отличие проводов и соединений различных групп и различного назначения;
  • многоуровневое тестирование продукции Legrand, обеспечивающее соответствие изделий сертифицируемым параметрам.

Надежность клеммников для соединения проводов Legrand может быть обеспечена только при правильном монтаже и эксплуатации:

  • при соединении алюминиевого и медного провода необходимо исключить их касание внутри клеммника;
  • при укладке соединения с помощью клеммника Legrand в коммутационную коробку необходимо обеспечить отсутствие механических нагрузок и напряжений, способных вызвать ослабление контакта;
  • необходимо ежегодно проводить ревизию соединения и подтягивание винтового соединения до необходимого напряжения.

Винтовые клеммники в распредкоробке

Монтаж клеммников Legrand выполняется в следующем порядке:

  1. Производится зачистка изоляции провода на длину, равную половине длины его металлической шины.
  2. Вывинчивается прижимной винт и проводник устанавливается в отверстие клеммника.
  3. Прижимной винт затягивается с усилием, обеспечивающим надежный контакт проводника и шины клеммника.

Клеммники Legrand выпускаются в виде блока из двенадцати винтовых клемм на номинальное напряжение 380 вольт и максимальный ток до 101 ампера, в зависимости от сечения коммутируемого провода. Необходимое количество используемых клемм легко отделяется от основного блока ножом.

Wago

Недостаток клеммников Legrand в части необходимости ежегодного обслуживания отсутствуют у клеммников немецкой электротехнической компании Wago. Пружинные безвинтовые клеммники Wago для соединения проводов обеспечивают надежное и необслуживаемое соединение проводников различного типа и диаметра.

Самозажимная клемма Wago многоразового использования

Такая коммутация имеет ряд преимуществ относительно соединений других типов:

  • устойчивость соединения к вибрациям;
  • постоянное давление, оказываемое пружиной на соединяемые проводники, компенсирующее деформацию проводников и обеспечивающее постоянное электрическое сопротивление соединения;
  • простой монтаж, не требующий применения специализированного инструмента;
  • возможность не однократных переподключений без повреждения токопроводящей жилы;
  • наличие доступа измерительного инструмента к токонесущей шине клеммника Wago.

Клеммники для соединения проводов Wago изготавливаются из меди, обработанной лужением, что обеспечивает увеличенное пятно контакта, снижает электрическое сопротивление соединения и обеспечивает защиту от коррозии.

Дополнительно клеммники Wago могут заполняться специальной антикоррозионной смазкой.

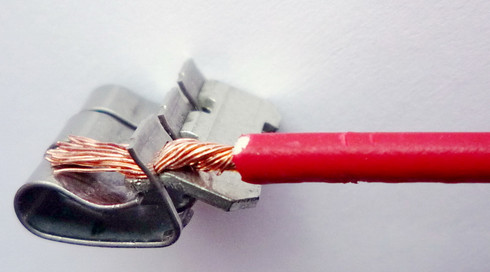

Зажим проводника осуществляется с помощью плоской пружины сложной формы, изготовленной из стали и покрытой хромоникелевым сплавом. Изоляция токопроводящих элементов клеммных колодок Wago достигается изготовлением корпуса из поликарбоната или модифицированного полиамида, имеющих широкий диапазон рабочих температур, химическую стойкость к агрессивным материалам и атмосферным воздействиям.

Конструкция контактной группы Wago предусматривает два варианта:

  • PUSH WIRE — данный вид соединения предназначен для неразъемных соединений. Высокая жесткость пружины не позволяет извлечь проводник без повреждения и препятствует монтажу многопроволочного провода без жесткого наконечника;

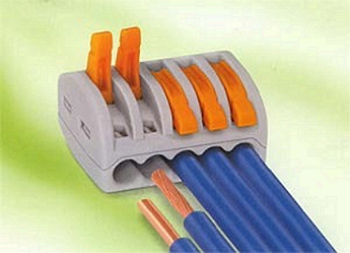

  • CAGE CLAMP – используется для многократных коммутаций, в том числе и высоко гибких проводов.

Монтаж клеммных соединений Wago заключается в выполнении трех простых операций:

  1. Зачистка изоляции. Длина освобождаемого от изоляции провода измеряется по специальному углублению на корпусе клеммника Wago и составляет от 10 до 13 мм.
  2. Установка проводника в клеммник. Более удобно эту операцию выполнять с помощью плоскогубцев.
  3. Визуальная проверка глубины установки провода с помощью прозрачного корпуса.

Клеммники Wago выпускаются для соединения от 2-х до 8-и проводников диаметром от 0,5 до 4 мм 2 . Номинальное напряжение составляет 220 вольт и максимальный ток 32 ампера, что соответствует характеристикам и нагрузкам бытовой сети жилого дома. Одним из условий долгого срока службы клеммников Wago является их правильный выбор в соответствии с характеристикой сети.

Ножевые

Коммутация проводов с помощью клеммника ножевого типа применяется в тех случаях, когда требованиями нормативных документов предусматривают монтаж цепи только неразрывной токопроводящей жилой. Такие требования предъявляются к цепям защитного заземления и зануления.

Монтаж таких клеммников производится без зачистки провода от изоляции путем вставки соединяемых проводов в клеммник и его обжатия до фиксации. При этом ножевидные контакты прорезают изоляцию проводников и обеспечивают их надежный контакт.

Подобные клеммники выпускаются компаниями Legrand, Klemsan, 3M на напряжение 220 вольт и максимальные токи в зависимости от сечения соединяемых проводов.

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

  • зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы;
  • обязательно снять с поверхности провода оксидную пленку;
  • для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно;
  • провод в клемму должен заводиться вплоть до начала изоляционного слоя;
  • обязательно проверить прочность соединения путем вытягивания проводов из клеммника;
  • для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода;
  • клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева.

Коммутация проводов – одна из простейших операций при . Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

Вконтакте

Помните, — от надежности электрического соединения зависит ваша безопасность, а также безопасность соседей. Треть всех пожаров по данным МЧС возникает вследствие неисправностей на электропроводке. Также следует учитывать и то, что монтаж электропроводки сделанный кое как может стать источником значительных неприятностей и незапланированного капитального ремонта в квартире. Ведь придется вскрывать стены и искать неисправности или прокладывать новую электропроводку, то есть заново делать ремонт жилища.

Избежать подобных неприятностей поможет соблюдение нескольких несложных правил монтажа электропроводки.

Простые правила соединения электропроводки

Следует учитывать что алюминий, который частенько из-за дешевизны применяется вместо меди, на воздухе окисляется и покрывается защитной пленкой из оксида алюминия, которая электрический ток проводит плохо и создает дополнительные сопротивления в местах соединений. Также алюминий весьма текуч. Под давлением в винтовом зажиме, алюминиевые жилы постепенно деформируются, вследствие чего соединение ослабляется. Поэтому винтовые соединения алюминиевых жил необходимо периодически подтягивать.

У медных проводников подобные недостатки отсутствуют. Окислы меди электричество проводят не намного хуже, чем сама медь.

Можно сделать следующий вывод.

  • Обеспечьте минимальное сопротивление в местах соединения электрических жил. Тщательно зачищайте жилы перед монтажем. Принимайте меры защищающие жилы от окисления.

Также следует учитывать, что медь и алюминий образуют между собой гальваническую пару. И в местах их соприкосновения, под воздействием электрического тока начинается процесс электромеханической коррозии. По этому, такое соединение не будет ни качественным, ни долговечным.

Отсюда следующий вывод:

  • Непосредственное соединение медных и алюминиевых проводников не допускается. Для соединения используйте только специальные переходники.

Выполняя монтаж электропроводки в своей квартире следуйте простому правилу, и вы обезопасите себя от необходимости искать место обрыва, вскрывая стены.

  • Делайте соединения проводников только в специально-отведенных для этого местах. Проще говоря, соединения электропроводки должны быть в специальных закрываемых коробках, к которым должен оставляться свободный доступ. А в стены должны заделываться только цельные провода.

Способы соединения электрических проводников

Применение кабельных наконечников

Для подсоединения моногожильных проводов к различным потребителям применяются кабельные наконечники.
Их цель, — собрать воедино все жилки проводника и сделать подключение надежным. Особенно это удобно, если для монтажа проводки применяются кабели большого сечения. Гильза после заводки, кабеля опрессовывается специальным инструментом, а сам наконечник закрепляется болтовым соединением в приборе.

Для проводников небольшого диаметра имеются наконечники самой разной формы. Нужно обратить внимание, что наконечники различаются по типу материала. Медные нужно применять только с медными проводниками, а алюминиевые – с алюминием. Медно-луженые можно применять с обоими материалами.

Теперь рассмотрим стандартные способы соединения электропроводки, которые наиболее широко применяются.

Обычные способы монтажа проводки


Для соединения жил разных материалов можно использовать клемные колодки. Это наиболее распространенный тип монтажа, хорош своей универсальностью. Сама колодка состоит из множества однотипных ячеек, в которые с двух сторон заводятся соединяемые проводники и зажимаются винтами. От цельного куска клемных соединений можно ножом отделить необходимое количество ячеек или даже одну ячейку. Такое соединение не обязательно крепить и можно оставить на весу.

Но следует иметь в виду, что многожильные провода таким способом соединять не рекомендуется. Для их монтажа в клемных коробках, жилы нужно предварительно вставлять в гильзу или залудить.

Кабельный зажим

Способ кабельного зажима («орех») хорош тем, что позволяет подсоединять к толстому кабелю ответвления без перерезки самого кабеля. Также есть спец зажимы позволяющие стыковать проводники из разных материалов (алюминий и медь). Это способ особенно ценный для выполнения монтажа в многоквартирных домах, где зачастую магистральные кабели выполнены из алюминия значительного диаметра, к которым подсоединяются медные ответвления, ведущие в квартиры. Оголенную проводку вставляется между пластинами зажима, после чего она обжимается винтами. Монтажное соединение готово.

Не разборной способ соединения электропроводки с помощью пружинных клемм. Такое устройство внутри содержит специальный наполнитель защищающий металл от коррозии. Монтаж электропроводки выполнять им удобно – вставил, проводники и все. Но стоимость такого устройства не малая, и вытащить провода без разрушения пружинной клеммы потом нельзя.

Соединительные шины

Соединителные шины устанавливаются в распределительных щитах на электроизоляторах. Они служат для соединения только нулевых и заземляющих жил. К этой токопроводящей пластине проводники крепятся с помощью винтов. Это обычный монтаж электропроводки для квартир.

Особые способы монтажа электропроводки

Теперь рассмотрим самые надежные способы монтажа электропроводки.

Пайка и сварка проводников

Проводники можно соединить с помощью пайки и сварки. Это надежное соединение, если его выполнить по всем правилам. Но способ монтажа электропроводки имеет существенные недостатки в том, что требует применение специального оборудования, а для пайки нужны также дополнительные материалы – припои и флюсы. Но если вы имеет навык пайки меди, то стоит применить этот метод монтажа электропроводки, как самый надежный.

Как выполнить скрутку электрических проводников

Есть способы соединения проводников, которые выполнять не рекомендуется. Но из-за своей простоты и дешевизны такой монтаж электропроводки широко применяется. Скрутка проводов весьма распространена. Поэтому остается только напомнить, как лучше выполнить соединение скруткой.

Оголенные концы жил для скрутки не должны быть меньше чем 4 см. Для того, что бы получить достаточную плотность скрутки нужно приложить определенное усилие и сделать натяг скручиваемых проводов. Для многожильных проводов достаточным будет усилие пальцев руки. Одножильные проводники необходимо скручивать плоскогубцами.

Как изолировать оголенные концы проводников

Скрученные соединения нуждаются в защите. Защитой при таком монтаже электропроводки служит обычно изолента, которая благодаря разным цветам может использоваться и как маркер для каждой фазы. Но изолента из винила имеет ограничения по температуре, она применяется от -20 до +40 град С.

Также для защиты оголенного соединения применяются термоусадочные трубки. Перед монтажем электропроводки трубка надевается на один из проводов. После скручивания – сдвигается на место соединения. Затем трубку нагревают (можно использовать открытый огонь) и она сокращается в размерах под воздействием тепла и плотно обжимает соединение.

Также существуют специальные колпачки, которые предназначены для изолирования скруток проводников. Область применения их ограничена диаметрами получаемых скруток, поэтому они чаще применяются в распредкоробках жилых помещений со стандартными диаметрами проводки. Колпачек навинчивается на место скрутки и сжимает ее пружинкой. Также есть колпачки со специальным гелем, защищающим место монтажа.

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх…

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

Типы соединений проводов:

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.
На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

Универсальные, снабженные натяжной пружиной;

Специализированные плоско-пружинные клеммы.

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.

5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

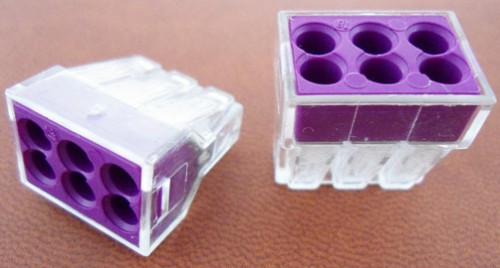

1. Серия 773
специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

2. Серия 273
тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

3. Серия 224
предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Винтовые клеммные соединения

Второй тип — это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много. Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Третий тип, это «колпачки» или соединительные изолирующие зажимы (СИЗ). Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Скрутка проводников

Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство. В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку. Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.

Соединение проводов в распределительной коробке требует особенной тщательности исполнения. От того, насколько правильно выполнена работа, зависит не только надежная работа электроприборов, но и безопасность помещения.


Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки.
Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.

Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.

Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.

Использование распредкоробок влечет следующие положительные результаты:

  1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
  2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
  3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
  4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Способы соединения проводников

Существует много вариантов соединения проводов в распредкоробке. Выбор конкретного способа зависит от следующих факторов:

  • материала, из которого изготовлены жилы (стали, меди, алюминия);
  • условий окружающей среды (улица/помещение, работа в земле или воде и т.д.);
  • количества проводов;
  • совпадения или несовпадения сечения жил.

С учетом указанных параметров подбирается наиболее подходящая методика.

Используются следующие способы соединения проводов в распределительной коробке:

  • клеммными колодками;
  • пружинными клеммами Wago;
  • самоизолирующими зажимами (СИЗ, или пластиковыми колпачками);
  • скруткой;
  • опрессовкой гильзами;
  • пайкой;
  • «орешками»;
  • болтовыми соединениями.

Ниже рассмотрим особенности каждого из перечисленных способов.

Клеммные колодки

Клеммы — это устройства, изготавливаемые из пластика, внутренняя часть которых содержит латунную втулку. По обеим сторонам втулки расположены винты.

Для соединения проводов друг с другом нужно с каждой стороны клеммной колодки вставить по проводнику и плотно их зафиксировать винтами. Указанный способ стыковки наиболее распространен в распредкоробках, а также при монтаже осветительных приборов, розеток и выключателей.

Обратите внимание! Входные отверстия клеммных колодок отличаются по диаметру в зависимости от сечения предназначенных для них жил.

Достоинства метода:

  • невысокая стоимость клеммных колодок;
  • простота и удобство монтажных работ;
  • надежность фиксации проводника;
  • возможность соединения малосовместимых материалов, таких как медь и алюминий.

Недостатки метода:

  1. Предлагаемые в продаже колодки нередко отличаются низким качеством, что обнаруживается при стыковке и вынуждает браковать изделия.
  2. Допускается соединение лишь двух проводов.
  3. Клеммные колодки не подходят для алюминиевых или многожильных проводов, так как алюминий хрупок, а жилы многожильного проводника слишком тонки.
  4. Способ хотя и надежный, но более качественное соединение можно получить, к примеру, при пайке.

Клеммы Wago

Пружинные клеммные колодки Wago — одно из наиболее популярных устройств, используемых при соединении проводов.

В отличие от стандартных клеммников, в Wago стыковка осуществляется не винтами, а при помощи особого механизма. Приспособление оснащено рычагом, который позволяет закреплять проводник, сохраняя его целостность. Перед тем, как использовать Wago, нужно удалить изоляционный слой. Далее жилы направляются в колодочное отверстие.

Обратите внимание! На рынке имеются как одноразовые, так и многоразовые колодки. Одноразовые крепления подразумевают, что использовать их можно лишь единожды, и в случае замены провода колодки приходят в негодность. Клеммы многократного применения стоят дороже, но их можно легко снимать, а затем вновь использовать по назначению.

Достоинства пружинных колодок Wago:

  1. Соединять можно как проводники из одного металла, так и разнородные материалы.
  2. Имеется возможность стыковки множества жил (трех и более).
  3. При фиксации многожильных проводников не происходит разрывов тонких жил.
  4. Колодки отличаются небольшими габаритами.
  5. Работа с колодками не отнимает лишнего времени, процесс не трудозатратный.
  6. Крепление отличается высоким качеством.
  7. В колодке предусмотрено отверстие для отвертки индикатора для контроля над функционированием электрической сети.

Wago имеет один недостаток — высокую стоимость изделий.

Самоизолирующие зажимы (СИЗ)

Самоизолирующий зажим (или соединительный изолирующий зажим) — это пластиковый колпачок, внутри которого имеется особая пружинка для фиксации провода.

К числу достоинств СИЗ относятся следующие характеристики:

  1. Невысокая стоимость.
  2. Изделия производятся из негорючего пластика, следовательно, отсутствует опасность самовозгорания электрической проводки в месте стыковки.
  3. Несложная установка.
  4. Большое разнообразие цветовых оттенков, что позволяет помечать цветами фазу, ноль и заземление.

К недостаткам СИЗ можно причислить:

  • невысокие крепежные и изоляционные качества;
  • невозможность применения для соединения алюминиевых и медных проводников.

Опрессовка гильзами

Соединение проводов в распределительной коробке с помощью гильз считается методом, обеспечивающим высокое качество стыковки. Сущность методики состоит в размещении зачищенных жил в особой трубке (гильзе), которая затем подвергается опрессовке путем обжатия. Далее гильза обрабатывается изоляционным материалом, для чего используется термоусадочная трубка или обычная изолента. Провода можно вставить как с обоих концов трубки, так и только с одного края. В первом случае стык будет располагаться в средней части гильзы, во втором же случае необходимо, чтобы общее поперечное сечение жил было не больше сечения гильзы.

Достоинства опрессовки:

  1. Соединение отличается высоким качеством и надежной изоляцией.
  2. Доступные цены на гильзы.

Недостатки опрессовки:

  1. Гильзу нельзя заменить после ее удаления — это одноразовое крепление.
  2. Соединение потребует использование специализированного инструмента (опрессовочных клещей, трубореза).
  3. Обжимка алюминиевых и медных проводов возможна лишь с помощью специально предназначенной для этого гильзы.
  4. Работа отличается трудоемкостью.

Пайка

Соединение с помощью пайки считается наиболее качественным из всех возможных. Перед стыковкой нужно хорошо зачистить проводники. Далее оголенные концы обрабатываются расплавленным припоем, после чего жилы погружаются в ванночку. Когда жилы остынут, на них наносится изоляционный материал (кембрик или изолента).

Обратите внимание! Процесс остывания не должен проходить в холодную погоду, поскольку в результате слишком быстрого охлаждения материал покроется микротрещинами, что сильно ухудшит качество фиксации проводников.

Как уже было сказано, главное преимущество пайки — непревзойденное качество соединения.

Недостатки методики:

  1. Необходимы специализированный инструмент, а также навыки обращения с ним.
  2. Работа требует значительных трудозатрат.
  3. Соединение неразъемное, то есть одноразовое.
  4. Существуют ограничения на использование пайки, которые подробно расписываются в ПУЭ.
  5. Со временем сопротивление пайки возрастает, что сказывается в виде потерь напряжения и электропроводимости.

Таким образом, несмотря на надежность стыковки, специалисты редко обращаются к пайке.

Вместо пайки иногда применяется сварка. Сущность этого способа такая же, как и в случае с пайкой. Единственное отличие состоит в необходимости наличия разных навыков, а именно — умения работать со сварочным аппаратом.

Скрутка

Соединение проводов в распределительной коробке с помощью самого примитивного способа — скрутки — применяется не так часто из-за существенных ограничений: низкого качества скрепления и невозможности стыковки алюминиевых и медных проводников. Однако скрутка все же иногда встречается, поскольку привлекательна простотой реализации, а также отсутствием финансовых затрат. Чаще всего скрутка применяется при прокладке временной электрической проводки. В качестве изоляционного материала рекомендуется использовать кембрики.

Обратите внимание! Скрутка недопустима в помещениях с высокой влажностью, а также в деревянных строениях.

Зажим типа «орех»

«Орешек» представляет собой кабельный зажим с двумя пластинками и четырьмя болтами по углам. Перед соединением с проводов удаляется изоляция. Далее проводники фиксируются в пластинке и покрываются карболитовой оболочкой.

Преимущества «ореха»:

  1. Невысокие затраты.
  2. Установка «орешка» не отличается высокой сложностью.
  3. Возможно соединение разнородных материалов (алюминия и меди).
  4. Качественная изоляция.

Недостатки способа:

  1. Крепления со временем ослабевают, и их нужно регулярно подтягивать.
  2. «Орешек» не лучший способ крепления в распредкоробке из-за чрезмерных габаритов соединения.

Болтовое соединение

Соединение с помощью болтов — очень простой, но эффективный способ стыковки проводников друг с другом. Для выполнения работы понадобятся лишь болт, три шайбы и гайка. Схема соединения проводов в распределительной коробке с помощью болта показана ниже на картинке.

На болтовую резьбу нанизывается шайба. Далее накручивается жила (предварительно следует удалить изоляцию). После этого резьба прокладывается второй шайбой и еще одной жилой. В конце кладется третья шайба, которая прижимается гайкой. Соединение необходимо покрыть изоляционным материалом.

Болтовое соединение отличается следующими преимуществами:

  • невысокой стоимостью;
  • простотой реализации;
  • возможностью соединения изделий из меди и алюминия.

Недостатки стыковки проводников болтами:

  1. Недостаточно качественная фиксация.
  2. Понадобится много изоляционного материала.
  3. Болт слишком габаритен и может не поместиться в распредкоробку.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

  • клеммных колодок Wago;
  • опрессовки гильзами;
  • пайки;
  • скрутки;
  • изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным.
Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Основные схемы расключения

Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.

Подключение розеток

Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.

Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.

Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.

Подключение однокнопочного выключателя

В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.

Подключение двухкнопочного выключателя

В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.

  • Tutorial

Ну действительно, прекратите. Есть куча прикольных штук для соединения самых разнообразных проводов, а все равно технология «откусить зубами изоляцию, скрутить, замотать изолентой» жива до сих пор.

О обычной проводке

Когда я вижу такое, мне становится неуютно:


А когда я вижу такое, мне хочется убить автора:


Дело в том, что соединять медные и алюминиевые провода скруткой ни в коем случае нельзя.
Причин тому несколько. Основная — это проблема окисления алюминиевого провода в контакте с медным — образуется гальваническая пара, которая медленно но верно разрушает соединение. И тем быстрее, чем бОльший ток через эту скрутку идет.
Конечно, через пару часов такое соединение не развалится, даже если через него включить обогреватель или чайник. Но со временем сопротивление будет медленно увеличиваться, из-за чего скрутка будет греться сильнее и сильнее. А если нагрузка не постоянная, а эпизодическая, то постоянные циклы нагрев-охлаждение будут еще сильнее ухудшать проводимость. Разные материалы при нагреве расширяются по разному, и включение-выключение нагрузки через такую скрутку будет равносильно постоянному дерганью ее туда-сюда. Сами понимаете, ни к чему хорошему это не приведет.
Хорошо если просто нагрев, его как правило можно отследить по характерному запаху горелой изоляции. А вот искрение соединения, особенно рядом с обоями или чем-нибудь легковоспламеняющимся может легко перерасти в пожар.
Какие решения существуют для решения этой проблемы?

Полиэтиленовые клеммники

Вот такая штука:


Продается в любом хозяйственном магазине, стоит копейки.
Внутри вот такая латунная гильза с двумя винтами:


Запихиваем в нее провода, зажимаем винтами:
<
Это я ее специально вытащил для наглядности. Вместе с изоляцией она будет выглядеть вот так:


Каждый сегмент можно отрезать. Казалось бы, идеальный вариант. Но есть нюанс (с)
Хотя этих нюансов и недостатков — вагон и маленькая тележка, не ведитесь на простоту.


Вообще желательно не использовать такие клеммники. Если используете, то только с одножильными проводами и для подключение чего-нибудь маленького — лампочка, вентилятор(не промышленный). И никакого алюминия!
Так же желательно покупать не noname китай, а клеммники нормальных производителей: Тридоник, АББ, Легранд, Верит

Стоимость: от 10 до 50 рублей.

Terminal Blocks серии TB


Колодки из твердого черного пластика. Уже лучше.
Имеют съемную крышку:


И вот такое внутреннее строение:


Откручиваем, засовываем провод, зажимаем.


Плюсы — зажимает не винт, а металлическая пластинка. Прижимаем к нижней стальной пластине. К тому же верхняя часть не плоская, а с характерной поверхностью, которая увеличиваем поверхность прижима:

.
За счет этого можно зажимать многожильные и алюминиевые провода. Алюминиевые, правда, желательно хоть иногда проверять на предмет ослабления прижима. Сами колодки я видел на токи 25А и 40А.
Неудобство — не режется и не делится, либо покупать кучу мелких(я не видел меньше 6 штук), либо даже на два провода ставить одну большую.
Стоимость: от 30 до 80 рублей.

Самозажимные клеммы(WAGO или REXANT серии 773 и их копии)

Или их еще называют экспресс-клеммы. Вот такие:


Очень удобные штуки. Зачистил провод, сунул внутрь до конца, готово:
<
Внутри там прижимная пластинка(синяя стрелка) и маленькая шинка(оранжевая) из луженой меди:


Когда в нее запихивают провода, происходит вот что:


Пластинка прижимает провод к шинке, сохраняя давление все время. А конструкция прижимающей части на дает проводу выпасть. Его и вытащить-то с трудом можно. Вообще они одноразовые, но если очень хочется, то аккуратно вращая провод вокруг своей оси его можно вытащить.


Так как медный контакт луженый, в такую клемму можно вставлять алюминиевый провод не боясь проблем. Заодно, постоянное давление не даст алюминиевому проводу выпасть.
Белая паста (на следующей фотке можно видеть, белая масса на контакте) — это кварцевый песок с техническим вазелином, специально для алюминиевых проводов. Кварцевый песок — абразив, счищающий оксидную пленку с поверхности алюминия, а вазелин не дает ей образовываться заново.


Такие же клеммы, но прозрачные:


Они не отличаются ничем, кроме красителя. Ну и в прозрачных клеммах удобнее видеть провод — до конца запихнут или нет.
Пластик — негорючий, при повышении температуры плавится, не выделяя вредных веществ в воздух.
Рассчитаны на 25 А, а это примерно 4 КВт. Внимание!
Токи указаны только для оригинальных клемм WAGO.
Клеммы Рексант (производитель — СДС групп), используют другую пружинную сталь, которая расслабляется при нагреве. Соответственно, максимальный ток ограничен, кроме как в освещении применять не рекомендуется.

Вот тест в котором они держали 50А и даже не плавились. Ну это в идеальных условиях — на воздухе, охлаждение было хорошее. И клеммы оригинальные, да.
Стоимость: от 2 до 6 рублей, в зависимости от количества контактов

Клеммы WAGO серии 222 с рычажками. Видел только ваговские, другие не производят.

Для особо сложных случаев, когда есть несколько типов проводов, разной толщины, алюминиевые, медные и тд.


Поднимаем рычажок:


Запихиваем провода, опускаем рычажок:


Если надо — можно поднять рычаг, вытащить провод, вставить другой. И так много-много раз. Отличная вещь для тех цепей, разводка которых может поменяться кучу раз.
Едят все подряд. Ток — до 32А. Внутри — пластина, которая прижимает к общей шине связана с рычажком.


Хитрая конструкция, в общем.


Шинка — облуженная медная, как обычно:


Стоимость: от 5 до 15 рублей.

Скотч-локи, ScotchLok, электрический соединитель с врезным контактом.

Это для слаботочки(сеть, телефоны, светодиодные светильники, и т.д.).


Смысл простой — в такую штуку запихиваются несколько проводов:


После чего она защелкивается пассатижами или любым давящим инструментом. Нет, есть конечно специальный инструмент, но я не вижу в нем смысла — он представляет собой маленькие пассатижи с плоскими губками.
Особенно их любят монтажники СКС и сетей, за простоту, дешевость, водонепроницаемость, и отсутсвие необходимости снятия изоляции.


Внутри — гидрофобный гель, защищающий от коррозии, влаги, окисления и т.д. И пластина с режуще-зажимающей поверхностью:


Или две пластины:


Вот тут видно, что происходит с кабелем после заделки:


Ножи прорезают изоляцию, и крепко прижимаются к проводу. Еще есть версия для двух кабелей сразу, да и пластины чуть толще — вполне подойдет для освещения:


Само-собой они одноразовые и необслуживаемые. Надо заменить — откусывается кусок кабеля с ними, и ставится новый.
Стоимость: от 1 до 4 рублей за штуку.
Огромный плюс в том, что при правильном выборе размера и правильной обжимке сопротивление не уменьшается по сравнению с обычным проводом. И необслуживаемое, что иногда важно. Это значит, что его можно замуровывать(после нормальной изоляции, конечно) в стену, закапывать в землю(позаботившись о гидроизоляции) и тд.
Гильзы с плоским концом и отверстием применяются в основном при заземлении, когда провод необходимо соединить с корпусом:


Гильзы с винтовым прижимом — когда надо зажать провод без инструмента.


Токи — аналогичные токам для того сечения медного провода, который совпадает с внутренним диаметром гильзы.
Стоимость: от 10 рублей за гильзу, от 1000 за обжимку.

О многожильных проводах

А еще бывает ситуация, когда надо одножильный провод соединить с многожильным:


Нет, вообще можно облудить и зажимать уже как моножилу. Но есть вариант проще:


Называются НШВИ — Наконечник Штыревой Втулочный Изолированный. Смысл простой:


Подбираем его диаметр под сечение провода, легонько закручиваем, чтоб не пушился, надеваем наконечник и опрессовываем по всей длине(ну хотя бы раза 3-4). Все, теперь этот провод можно зажимать в какие угодно соединения, не боясь что жилы отломаются, нарушится контакт или что-то еще. Важно правильно выбирать диаметр наконечника в зависисимости от провода, иначе и контакт будет хуже, и выскользнуть провод может.


Их можно зажимать хоть молотком с отверткой, или пассатижами, но лучше специальным инструментом, благо стоит он не очень дорого — от 500 рублей до 2000. Лучше, конечно, не брать китайский нонейм, а взять на 30-40% дороже минимальной цены.
Я использую вот такой:
Добавить метки
