21 Июнь 2015 Алексей

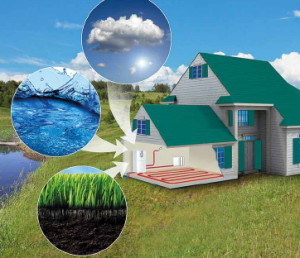

Какое отопительное оборудование выбрать? Оно представлено моделями, использующими в качестве топлива дрова, электричество, дизель, газ. Если исходить из экономических факторов, то самая дешевая древесина.

Но агрегаты, работающие на таком топливе, выбрасывают в атмосферу много вредных веществ. Имеют они и другие недостатки. Поэтому широкого распространения не находят, чего нельзя сказать о высокотехнологичном современном оборудовании, каким является тепловой насос вода-вода. Этот прибор позволяет добывать экологически чистую энергию и использовать ее для обогрева помещения. Но и у него есть свои плюсы и минусы, о которых стоит узнать заранее.

    Конструктивные особенности и принцип действия

    Оборудование этого класса состоит из следующих элементов:

    • Испарителя;
    • Конденсатора;
    • Компрессора;
    • Дросселя.

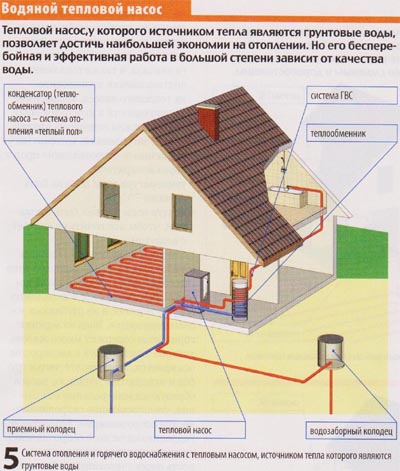

    Внутри устройства циркулирует газ фреон. Работа водяного насоса для отопления заключается в следующем. По трубкам испарителя поднимается вода из скважины.

    Она имеет температуру около 10°C. При контакте с трубками часть хладагента вскипает, отбирая энергию у воды. Это становится возможным, потому что температура кипения у него 2-3°C.

    Охлажденная вода через испаритель сбрасывается в скважину, а фреон всасывается компрессором. При этом происходит его сжатие и выталкивание в конденсатор. Так как температура фреона при этом составляет около 80°C, то он конденсируется на трубках, передавая свою энергию воде из системы отопления и тем самым нагревая ее. Затем жидкий хладагент собирается на дне конденсатора, откуда через дроссель возвращается в исходное место – испаритель. Вот так работает водяной насос для отопления.

    Принцип работы прибора

    Нужно отметить, что организацию системы отопления только на одном таком приборе неэффективна. Так как в ней нельзя получить достаточно высокую температуру и давление. Поэтому лучше всего водяные насосы для систем отопления использовать в комплексе с тепловыми экранами или теплым полом, которые способны работать при температуре теплоносителя не более 40°C.

    Достоинства и недостатки оборудования

    Тепловые насосы вода-вода являются одними из самых экономичных среди аналогичных приборов. Им для передачи в систему 1 кВт/ч энергии требуется не более 0,35 кВт/ч электричества. Этот показатель является одним из главных достоинств оборудования, но далеко не единственным.

    Смотрим видео, немного принципе работы и видах:

    К преимуществам водяного насоса для отопления относится и возможность переключения режимов – отопление/кондиционирование. При использовании летом к внешнему коллектору подключают фэн-койлы.

    Надежность водяного насоса для отопления обеспечивается наличием в конструкции автоматики. Поэтому эксплуатация оборудования не требует особых навыков, а сам прибор не нуждается при этом в специальном обслуживании.

    Также к достоинствам тепловых насосов вода-вода можно отнести:

    • Компактность;
    • Бесшумную работу.

    Но есть у геотермального оборудования и свои недостатки. Это большая стоимость самого оборудования, а также монтажа теплообменных контуров, подземных или подводных.

    Кроме того, все насосы водяные для отопления обладают таким минусом, как сравнительно низкая температура нагреваемой воды, что не позволяет использовать оборудование в качестве основного источника отопления.

    О чем следует знать, выбирая тепловой насос

    Многообразие видов такого геотермального оборудования позволяет приобрести агрегат для любого объекта. Причем такое устройство способно рационально использовать природные ресурсы, снабжая при этом здание объемом тепла.

    Смотрим видео о насосах и их применении;

    Но прежде, чем купить тепловой насос вода-вода необходимо изучить технические характеристики тепловых насосов вода-вода. Это поможет учесть все нюансы при монтаже и дальнейшей эксплуатации. Не все геотермальные модели могут работать с водой любой жесткости. Поэтому предварительно советуют взять пробу, которая поможет оценить коррозийные свойства и избыток таких микроэлементов, как:

    • Марганец;
    • Железо.

    Поскольку тепловой насос вода-вода может применяться как основной, так и в комбинации с другим оборудованием, то необходимо определить какой вариант наиболее подходит для вашего помещения. Различают два основные режима:

    1. Моновалентный при котором прибор является единственным источником тепла;
    2. Бивалентный в этом случае он используется с котлом, работающем на любом из существующих видов топлива.

    Обзор популярных моделей

    Кроме технических характеристик на выбор оборудования существенное влияние оказывает марка производителя. Большинство пользователей предпочитают приобретать продукцию зарубежных компаний, несмотря не ее более высокую стоимость. Одними из самых популярных моделей являются водяные насосы для систем отопления следующих марок:

    • Hotjet;
    • Waterkotte;

    Оборудование под маркой Hotjet – это новая генерация геотермальных приборов, в которых были усовершенствованы все основные узлы и детали. В итоге агрегат имеет новую конструкцию блоков охлаждающего контура и управления.

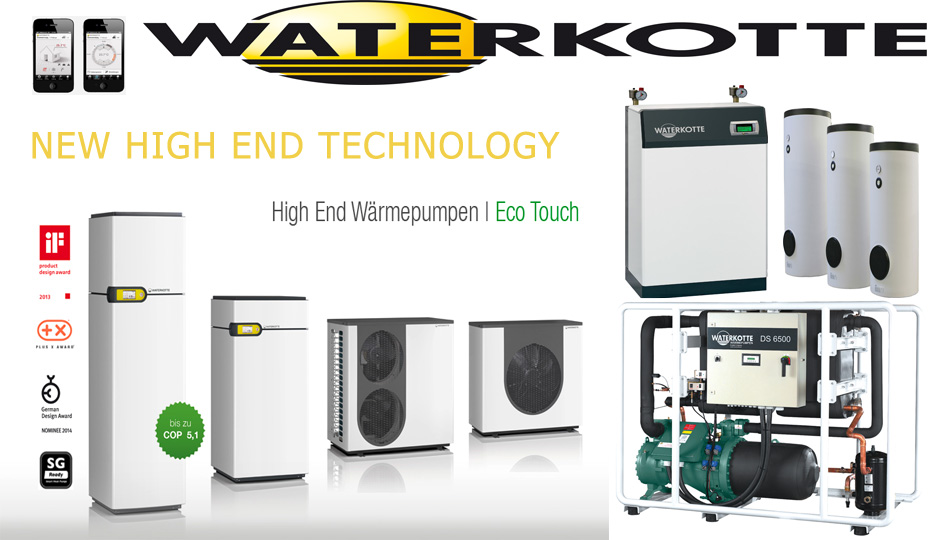

    Продукция марки Waterkotte

    Это позволило добиться уменьшения шума в процессе эксплуатации, а также изменения размеров. Сегодня прибор имеет компактные габариты, оснащен функцией пассивного охлаждения и способен нагревать воду до 75°C.

    К достоинствам насосов вода-вода этой марки следует отнести:

    • Более стабильную производительность;
    • Отсутствие аэродинамического шума;
    • Возможность эксплуатации при любой погоде.

    Оборудование германской компании Waterkotte относится к наиболее эффективным в использовании моделям. Это объясняется использование передовых знаний при их изготовлении. Отличает эти тепловые насосы высокий уровень КПД, в некоторых моделях он превышает 500%. При этом данный показатель не зависит от условий эксплуатации и остается постоянным на протяжении всей работы прибора.

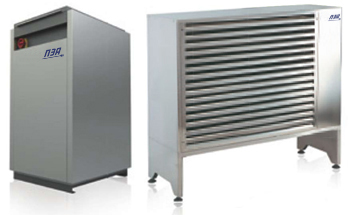

    сплит система модели ПЭА

    Среди продукции отечественных компаний наибольшим спросом пользуются оборудование под маркой ПЭА, цена на которые более низкая. Они имеют небольшие размеры, причем некоторые модели могут устанавливаться на вертикальной поверхности. Оборудование этого класса возможно монтировать внутри помещения, при этом оно имеет покрытие, являющееся эффективной защитой от коррозии и способно нагревать воду до 75°C.

    В качестве источника тепла для такого оборудования может использоваться подземный коллектор, скважина или колодец. Тепловой насос марки ПЭА рассчитан не только на отопление, но и приготовление горячей воды, он также подходит для применения в системе теплого пола.

    Особенности эксплуатации

    Геотермальное оборудование требует грамотно выполненного монтажа. Поскольку они могут использоваться с открытыми водоемами, то нужно заранее определить их глубину, а также уровень промерзания зимой. Чтобы получать тепловую энергию круглогодично накопительный рукав должен прокладываться на глубине не менее 1,2 м.

    Если тепловой насос выбран и установлен правильно, с соблюдением всех требований, то техническое обслуживание ему не понадобится несколько лет. Единственное, о чем придется позаботиться – это контроль за работой перекачивающего насоса и его регулярная смазка. Но если прибор находится на сервисном обслуживании в одном из центров, то эту работу будут выполнять его специалисты.

    Как известно, движение теплоносителя по отопительным магистралям обусловлено температурной разницей – горячая вода стремится вверх, а холодная вниз. Подобные системы с естественной циркуляцией весьма эффективны, если речь идет о небольших одноэтажных домах. Но вот двухэтажным домам, где система разветвлена, требуется водяной насос для отопления, который симулировал бы движение теплоносителя для равномерного распределения тепла.

    Зачем нужен водяной насос?

    Главная проблема всех загородных участков, где нет централизованного водоснабжения, заключается в том, что тепло распределяется по контуру неравномерно. И когда в отопительном котле вода уже горячая, а в отдаленных участках системы – еле теплая, то приходится искать выход, приходится как-то повышать эффективность работы.

    Проблема может решиться двумя путями:

    • Усовершенствованием системы, для чего в нее нужно врезать насос.
    • Увеличением диаметра трубопровода отопления.

    При этом малок то захочет убирать старые трубы, особенно, если они в стенах или полу. Более того, стоимость нового водопровода порой пугает. Поэтому основываясь на технической и финансовой стороне вопроса, многие предпочитают все же установить водяной насос для отопления – это и дешевле, и проще.

    Итак, такое устройство поможет нам сделать следующие вещи.

    • Уровнять режим температур.
    • Расширить спектр действия магистрали отопления.
    • Обезопасить себя от образования воздушных пробок, которые значительно препятствуют свободному перемещению воды.

    Словом, мы с вами путем теоретических рассуждений выяснили, что лучший вариант – отправиться в магазин и купить там насос.

    Вводное видео

    Плюсы и минусы таких системы

    Теперь давайте рассмотрим, что нам даст водяной насос и чего он нас лишит.

    Плюсы системы с насосом.

    1. Не будет практически никаких требований к системе подачи тепла. То есть, можно не опасаться того, что в определенных участках контура он будет под уклоном или заужен. Более того, если циркуляция отсутствует вовсе, то без насоса вам никак.
    2. Повышенное значение КПД. Если будет использоваться насос, то вместе с тем возрастет эффективность работы всей системы.
    3. Надежность. И надежность скорее насосов, а также простота эксплуатации, благодаря чему в безотказности отопительной системы не может быть никаких сомнений.
    4. Система разгоняется быстрее. Благодаря устройству система будет разгоняться всего пару-тройку минут, а это позволяет обогреть помещение в разы быстрее. Естественная циркуляция не демонстрирует подобных успехов, поскольку прогрев в ней происходит в разы медленнее.

    Минусы системы с насосом.

    • Повышаются затраты на электроэнергию. Для работы насоса требуется ток, а это лишь дополнительные расходы. И размеры этих расходов напрямую будут зависеть от того, какова мощность насоса.
    • Дополнительные затраты на монтаж. Разумеется, процедура монтажа стоит денег, но его можно установить и своими руками – об этом мы поговорим несколько ниже.
    • Потребуется покупка дополнительного оснащения. Это различные фильтры и краны, байпас. Все это существенно влияет на стоимость.
    • Вы будете зависеть от электричества. Это существенный минус, но его можно минимизировать. Можно купить генератор на дизельном топливе, который будет работать на отопительную систему. Есть и другой способ – сделать некоторые участки магистрали под уклоном, дабы она даже без электричества смогла проработать некоторое время. Иными словами, опять же естественная циркуляция.

    О том как сделать расчет расходов на отопление

    На что обращать внимание при выборе

    Итак, мы с вами выяснили, насколько хороша искусственная циркуляция и оказались в магазине. Но как правильно выбрать, на что стоит обратить внимание?

    Главным критерием при этом считается объём тепловой энергии, которую устройство должно передать обогреваемому зданию. Здесь потребуется точный расчет, сделать который своими силами нельзя – потребуется помощь специальных организаций.

    Но если различные формулы и вычисления вам чужды, то можете воспользоваться типовыми проектами, которые позволяют грамотно рассчитать циркуляционный отопительный насос. Так, существуют некоторые закономерности для европейских стран:

    • Если в доме имеется всего несколько квартир/комнат, то необходимая мощность насоса составит всего 100 ватт на метр квадратный здания;
    • А если в доме есть много квартир, то требуемая мощность составляет 70 ватт;
    • При недостаточном качестве тепловой изоляции объекта эта мощность в любом случае должна быть увеличена;
    • Если в здании три или же больше этажей, а температура на улице достигает минус 25 градусов (что больше подходит для наших широт), то на квадратный метр площади потребуется 97 ватт, а если температура снижается до 30 градусов, то и все 100 ватт.

    Какие бывают циркуляционные насосы?

    Стимулирование движения теплоносителя может осуществляться двумя категориями насосных устройств.

    Сухие
    , при которых отсутствует непосредственный контакт теплоносителя с ротором.

    Мокрые
    , при которых часть насоса погружена в перекачиваемую воду.

    У сухого оборудования ротор герметично изолированный, оно используется для домов с несколькими этажами, различных промышленных объектов, супермаркетов и так далее. Такие насосы очень шумят, поскольку при работе воздушные потоки завихряются. По этой причине в частных домах сухие насосы не особо популярны.

    Мокрое же оборудование, напротив, широко используется в отоплении частных домов. Его корпус зачастую производят из бронзы или латуни, а внутри него располагается керамика и «нержавейка».

    Обратите внимание! В мокрых насосах теплоноситель играет роль еще и смазки, благодаря чему значительно увеличивается срок эксплуатации оборудования.

    Цены на водяной насос для отопления сегодня разные, диапазон широк. Так, вы сможете купить такое устройство и за 1500, и за 6000 рублей
    . Конечно, на первом месте должно быть качество, а не желание сэкономить.

    Установка насоса своими руками

    Сразу отметим, что для того, дабы монтаж водяного насоса происходил проще, лучше купить такое устройство, в котором имеются съемные резьбы. При неимении таковых вам придется самому покупать переходники, подобрав их предварительно. Также нужно обзавестись фильтром глубокой очистки и клапаном обратной тяги, дабы отопительная система нормально функционировала даже под давлением. Помимо того, вам потребуется следующее:

    Видео руководство

    Выбираем подходящее место для врезки

    При выборе места для установки необходимо наперед подумать о том, как будет в дальнейшем проходить техническое обслуживание. Более того, есть некоторые другие нюансы, которые нужно принимать во внимание.

    Так, некогда мокрое оборудование устанавливалось преимущественно на обратку. Действительно, холодная вода, омывающая все детали насоса, должна была существенно продлить сроки эксплуатации. Но детали современных моделей изготавливают из таких материалов, которые не боятся высокой температуры, так что их можно ставить и на подающем направлении.

    Дабы максимально повысить давление в системе, водяной насос для отопления лучше установить недалеко .

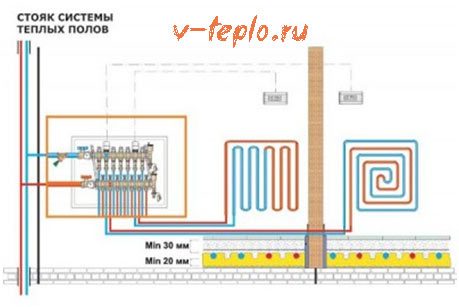

    Обратите внимание! При системе «теплого пола» насос нужно устанавливать на подачу – это избавит вас от главного врага – образования воздушных пробок.

    О подключении других приборов

    При работе вы должны соблюдать некоторые нехитрые правила, дабы система работала максимально эффективно.

    1. Все соединения на резьбе должны быть дополнительно заделаны герметиком и резиновыми прокладками.

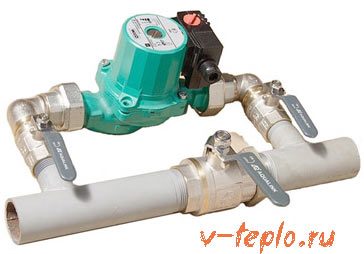

    2. По обеих сторонах насоса следует установить шаровые краны. Благодаря этому вы при необходимости сможете максимально быстро демонтировать устройство.
    3. Мокрые насосы должны монтироваться исключительно в горизонтальном положении. В противном случае, если двигатель будет погружен в воду не полностью, может повредиться рабочая поверхность аппарата.

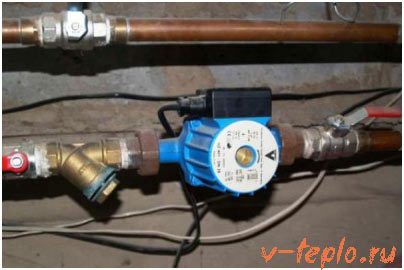

    4. Перед устройством следует врезать фильтр – он будет ограждать его от механических примесей, неизменно присутствующих в теплоносителе.
    5. При монтаже придерживайтесь направления, которое указывается стрелкой, нарисованной на насосе. Стрелка должна указывать в ту сторону, в которую будет двигаться горячий теплоноситель.
    6. Сверху байпаса установите воздушный клапан, который в будущем поможет вам в удалении постороннего воздуха из системы.

    Также помните, что насос должен подключаться только к той розетке, в которой есть заземление. Следовательно, вы должны предварительно обеспечить это заземление.

    Инструкция по монтажу насоса

    При работе необходимо придерживаться определенной последовательности действий.

    Этап 1. Если насос будет врезаться в трубопровод, который до этого функционировал, то предварительно слейте из него все остатки носителя тепла. Если же система эксплуатировалась несколько лет, то после этого наполните и опустошите ее еще два-три раза, дабы она полностью очистилась от нежелательных механических примесей.

    Этап 3. Когда установка насоса и сопутствующей арматуры полностью завершится, заполните трубопровод свежей водой.

    Этап 4. Открываете центральный винт – он находится на крышке насоса, зачастую сверху (это нужно для того, чтобы удалить из системы весь воздух). Перекрыть вентиль нужно после того, как начнет течь вода.

    Обратите внимание! Если вы используете насос с ручным управлением, то удалением воздуха потребуется заниматься перед каждой процедурой запуска системы. Это происходит так: сначала открываете вентиль, включаете на несколько минут устройство, затем снова удаляете воздух.

    Не рекомендуется включать насос до тех пор, пока воздух не удалиться из системы и она не будет заполнена теплоносителем полностью. Так вы сбережете оборудование. Есть и другой способ – приобрести автоматический насос.

    В качестве небольшого заключения

    Приведенная нами информация касаемо того, как правильно выбрать водяной насос для отопления и каким образом его смонтировать, понадобится даже тем людям, которые все же решили прибегнуть к услугам специалистов. Подробные ответы на вопросы о способе установки, причинах выбора того или иного места для нее, разрешать все горящие вокруг насоса споры, да и недоразумений между вами и нанятыми специалистами после этого не возникнет.

    А вот людям, которые вознамерились сделать это своими руками, обязательно следует вникнуть в суть вопроса. После этого и отопительная система будет хорошо функционировать, и насосное устройство не сломается ранее отведенного ему срока, да и ничего не придется после работы переделывать.


    Водяной насос для системы отопления дома продлевает срок службы самого котла.

    Постоянное совершенствование строения отопительной системы и ее конструкционных элементов позволяет повысить ее производительность, снизить потребление энергоносителя и поднять на порядок уровень комфорта в доме. Так, повысить и эффективность, и функциональность системы отопления в помещении помогают водяные, циркуляционные насосы.

    Их задача простая – насосы принудительно заставляют теплоноситель двигаться по трубам отопления. В результате подогретый теплоноситель от котла быстрее попадает в нагревательные элементы (радиаторы, батареи) по всему дому, поэтому и помещение быстрее прогревается.

    Присутствие циркуляционного насоса продлевает срок службы самого котла, особенно если он в своем строении имеет чугунный теплообменник. Как известно чугун от перепада температур растрескивается. Перепад температур в системе отопления может возникнуть тогда, когда полностью остывший теплоноситель возвращается из контура системы отопления дома обратно в котел для последующего подогрева. Таким образом, температура внутренней поверхности чугунного теплообменника ниже, по сравнению с наружной его частью, которая контактирует с пламенем горелки. В этот момент и возникает перепад температур в теплообменнике, в результате чего последний растрескивается.

    Важно! Циркуляционный насос не дает теплоносителю сильно остыть, то есть вода из труб системы отопления в котел возвращается слегка подогретой. И это не приводит к резким перепадам температур в самом теплообменнике, поэтому он не трескается.

    Однако главным вопросом остается подбор циркуляционного насоса. В противном случае аппарат будет работать на износ и не обеспечивать нужный уровень циркуляции воды, или наоборот, чрезмерно «выполнять свою работу», в результате чего в трубах может скапливаться воздух и они будут плохо греть.

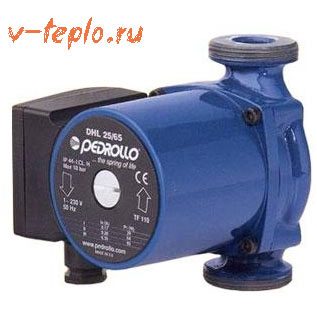

    Что такое циркуляционные насосы для горячей воды в системе отопления дома?

    Водяной насос не дает теплоносителю сильно остыть, поэтому теплообменник не трескается.

    Данное оборудование является желаемым элементом автономной системы отопления с принудительной циркуляции. Специалисты советуют устанавливать его в домах малой площади и настаивают на его присутствия при обогреве больших зданий.

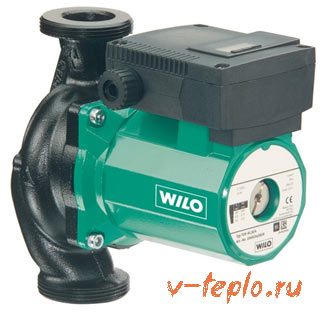

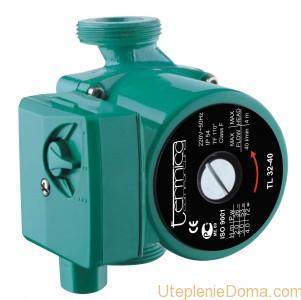

    Насос представляет собой устройство компактного размера с металлическим корпусом. Конструкционным материалом в данном случае выступают алюминий, чугун, нержавеющая сталь, даже бронза. К корпусу установки, внутренней ее части прикрепляется ротор, а к нему – крыльчатка. Ротор вращается за счет системы подшипников. Вся комбинация приводится в движение посредством электродвигателя.

    Горячая вода, попадая на лопасти крыльчатки, передается последними дальше по трубе, тем самым и повышается эффективность работы всей обогревательной конструкции.

    Важно! Для эффективного перемещения горячей воды, насос должен устанавливаться вертикально, в противном случае он теряет до 30% своей производительности.

    Классификация насосов для горячей воды в системе отопления дома

    Согласно строению, циркуляционный насос может быть либо с мокрым, либо с сухим ротором:

    1. у водяных насосов для отопления с мокрым ротором подвижные детали механизма контактируют с теплоносителей в трубах системы отопления дома. Таким образом, смазываются все конструкционные элементы ротора и подшипники, они охлаждаются. Преимущества такой остановки очевидны: низкий уровень шума в ходе эксплуатации, длительный срок использования без сервисного обслуживания, простота строения и небольшая цена ремонта. Насосы с «мокрым» ротором мало потребляют электроэнергии. Но здесь присутствуют и недостатки: низкий уровень КПД (до 50%). Именно поэтому данную установку используют только для автономного отопления малогабаритного дома;
    2. водяные насосы с «сухим» ротором, наоборот, отличаются высоким КПД, потому они встречаются в трудах для обогрева зданий больших площадей. Здесь ротор не контактирует с водой, поэтому детали установки нуждаются в частом сервисном обслуживании и смазке. Данная установка издает много шума в ходе работы, поэтому монтируется в отдельном помещении с хорошим уровнем звукоизоляции.

    Как правильно выбрать установку для перемещения горячей воды по трубам отопления?

    В первую очередь нужно исходить из гидравлических параметров системы обогрева каждого конкретного дома. Покупая водные насосы, выбор оборудования осуществляют по следующему ряду характеристик, которые указываются в паспорте продукта:

    Покупая водяной насос стоит обратить внимание на его паспорт.

    • производительность – максимальное значение до 10 м. куб в час;
    • напор – это способность устройства преодолеть гидравлическое сопротивление системы;
    • максимальная температура, при которой водяные насосы могут функционировать. Предел – 110°C;
    • максимальное давление, при которой нанос горячей воды еще будет работать – 10 бар.

    Производительность насоса для дома определяется по следующей формуле:

    G = Q/(1,16xDT), кг/ч

    • G – искомая величина, кг/ч;
    • Q – потребности в тепле каждого конкретного дома;
    • 1,16 – удельная теплоемкость воды;
    • DT – разница температур жидкости в подающем контуре и обратке.

    Кроме производительности, аппарат должен создавать определенное давление в системе (напор). Давления должно быть достаточно для перемещения воды. Если обогревательная конструкция для дома проектируется с нуля, то требуемый напор можно рассчитать по формуле. Для уже использующихся систем данные расчеты не проводятся.

    Напор циркуляционного насоса:

    H = (RxL+Z)/pxg

    • H – искомая величина, м;
    • R – сопротивление ровной трубы, Па/м;
    • L – длина трубы;
    • Z – сопротивление конструкционных частей – арматуры и фитингов, Па;
    • р – плотность теплоносителя, кг/м. куб;
    • g – ускорение свободного падения.

    Осуществив правильный и грамотный подбор циркуляционного насоса под параметры системы отопления, человек надолго обеспечивает себя приятным температурным режимом в доме. Кроме этого само оборудование не будет работать на износ, поэтому и прослужит не один десяток лет.

    Циркуляционные насосы
    — это сложное энергетическое оборудование, используемое в системах отопления и горячего водоснабжения для создания принудительной циркуляции теплоносителя и равномерного распределения тепла. Они обеспечивают надежную, безопасную и бесшумную работу системы и позволяют экономно расходовать энергоресурсы.

    Технические особенности и преимущества использования ЦС

    1. Высокая скорость нагрева помещения. Использование такого оборудования позволяет прогреть отопительную систему за считанные минуты.
    2. Высокий КПД. Применение насосов существенно повышает производительность и эффективность системы.
    3. Надежность и долговечность.
    4. Компактные габариты.
    5. Простота эксплуатации и обслуживания.
    6. Низкий уровень шума.

    Электрический циркуляционный насос может применяться не только для отопления, но и для теплого пола, а также для ГВС, когда нет возможности подключиться к централизованному горячему водоснабжению. Для систем отопления с естественной циркуляцией теплоносителя установка циркуляционного насоса не нужна.

    Выбирая оборудование для дома, обязательно учитывайте такие технические характеристики, как его мощность, напор, давление в системе и желаемая скорость нагрева помещения.

    Подбор циркуляционного водяного насоса для котла — очень важная задача, так как от ее решения зависит стабильное функционирование всей отопительной системы. Наши менеджеры порекомендуют оптимальную модель ЦС с учетом всех ваших пожеланий и особенностей системы отопления. Не стоит устанавливать электрический циркуляционный насос самостоятельно. Лучше доверить монтаж и подключение квалифицированным специалистам нашей компании.
