Как правильно спроектировать вентиляцию в частном доме. Большое сечение — плюс или минус? Каналы с круглым сечением

Содержание статьи


Устройство вентиляции обязательно в любом доме. Даже если постройка выполнена из дерева вентиляционные каналы в частном доме необходимо прокладывать в местах с повышенной влажностью (душевая комната, туалет, кухня).

Устройство вентиляционных каналов

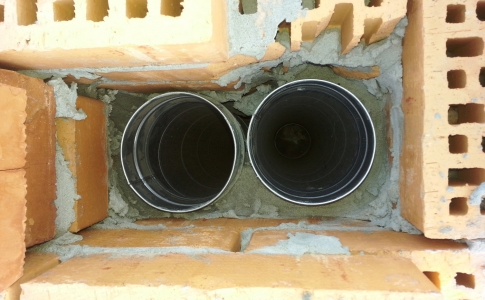

Сегодня очень часто классические трассы для вентиляции из кирпича, заменяют металлическим, например, устраивают вентиляционные каналы из оцинковки, но обычно воздуховоды выполняются одновременно с возведением стен и выкладываются они из кирпича.

Их возводят только во внутренних стенах. Для их устройства лучше всего использовать полнотелый кирпич. Но если применить такой просто невозможно, вполне допустимо взять пустотелый кирпич, только его пустоты следует обязательно заполнить раствором. Ни в коем случае не следует для устройства воздуховодов применять силикатный кирпич. Он совершенно неустойчив к перепаду температур.

Раствор для кладки каналов вентиляции приготовляют по обычной схеме.

  • 1 часть цемента марки М-500;
  • 3 части песка (этот материал должен быть без примесей, поскольку они негативно сказываются на прочностных свойствах всего раствора);
  • вода. Ее доливают небольшими порциями и постоянно перемешивают раствор. Консистенция полученного раствора должна быть такой, что при наклоне емкости с раствором до угла в 40 градусов он не вытекает.

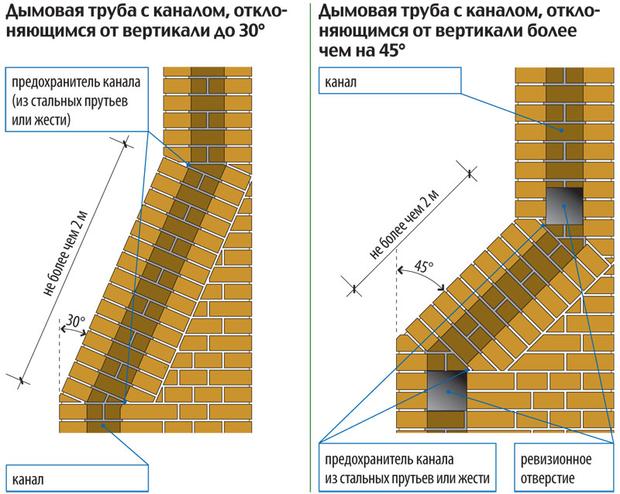

Кладка вентиляционных каналов из кирпича обычно выполняется по классической схеме. Вертикальный квадратный ход имеет сторону равную 2 кирпичам.

  1. Сначала выполняют разметку. Для нее желательно изготовить стандартный шаблон. Далее выполняют кладку не более трех рядов и устанавливают буйки, ориентируясь на отвес. (Буйки – кирпичи, которые кладут поперек вентиляционной шахты). Их предназначение – защита от загрязнений, придание конструкции прочности.
  2. Выкладывают 6 рядов, а потом буйки переставляют.
  3. Кирпичи необходимо выкладывать как можно плотнее друг к другу, но стыки все равно необходимо потом заделать цементным раствором.

Системы вентиляции

Вентиляция любого помещения может быть осуществлена либо естественным, либо принудительным способом.. Для того, чтобы в доме постоянно поддерживался оптимальный микроклимат и владелец чувствовал в нем себя всегда комфортно, необходима не только оптимальная температура в помещениях дома, но и кругооборот воздуха, а точнее его скорость.

Разумеется, что при принудительной вентиляции, когда механические вентиляторы встраивают как в приточное канальное отверстие, так и в вытяжное скорость потока больше.

Здесь следует акцентировать внимание и на том, что для каждого типа вентиляции требуются разные условия. Сечение вентиляционного люка зависит от скорости движения воздуха, он должен быть тем больше, чем ниже скорость.

Таким образом, получается, что размер вентиляционного канала для естественного воздухооборота будет больше, нежели сечения люка при установке вентилятора для принудительного воздухообмена.

Рассмотрим на простом примере. Необходимо пропустить 300 м3 за один час. При естественном способе вентиляционный канал для вытяжки должен иметь размер 250х400 мм, а вот для механической вытяжки отверстие должно иметь размер 160х200 мм.

В частных домах часто применяют именно принудительную вентиляцию. Выбор в пользу этого способа зависит в первую очередь от площади самого помещения. Чем больше площадь, тем больше объем и тем больше соответственно требуемый размер вентиляционного люка.

Размещать канал столь большого размера во внутренней стене просто нецелесообразно, а выносить его за пределы стены и располагать внутри помещения совсем не эстетично. Единственным выходом является принудительный оборот воздуха.

Что такое переток воздуха и зачем он нужен

Воздух должен циркулировать по всей площади дома. Для этого по всем установленным стандартам и правилам желательно устанавливать в дверях специальные переточные решетки. Многим дизайн таких дверей не нравится, тогда можно выйти из положения и другим способом. При установке межкомнатной двери оставить примерно 20 мм свободного пространства между полом и низом двери.

Независимо от того, какой способ вентиляции вы выберете, непосредственно сам вытяжной люк должен быть установлен в помещении, которое имеет повышенную влажность или загрязненность (кухня, ванная комната).

Как обеспечить приток воздуха в помещение

Приток воздуха может быть естественным. Для этого достаточного ежедневного проветривания, которое выполняют каждый день, определенное количество времени.

Разумеется, иногда просто невозможно обеспечить естественный приток свежего воздуха в дом, поскольку из-за его большой площади и современных теплоизоляционных материалов, проветривание нужно было бы проводить ежечасно.

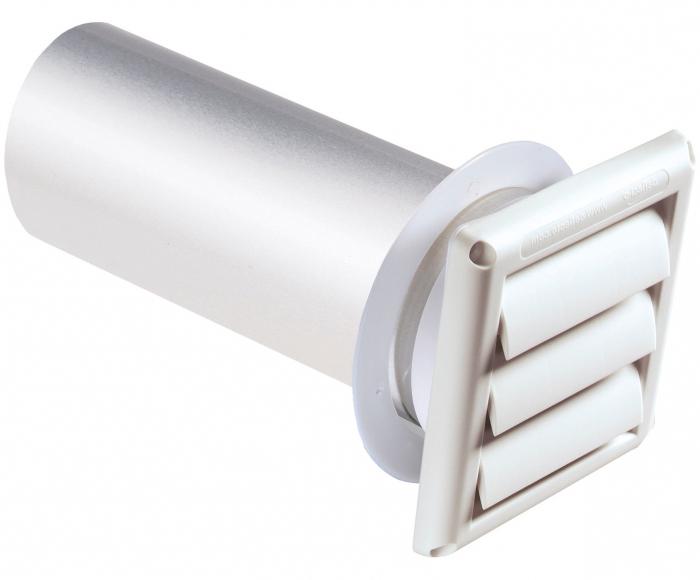

Но данную проблему легко решить, применив специализированные приточные клапаны. Самое идеальное место для их установки это подоконное пространство. Они представляют собой трубу небольшого диметра, которую проводят сквозь стену, на концах патрубка устанавливают решетки. Причем, решетка находящаяся внутри помещения имеет регулируемые створки, которые в открытом состоянии обеспечивают необходимый поток свежего воздуха.

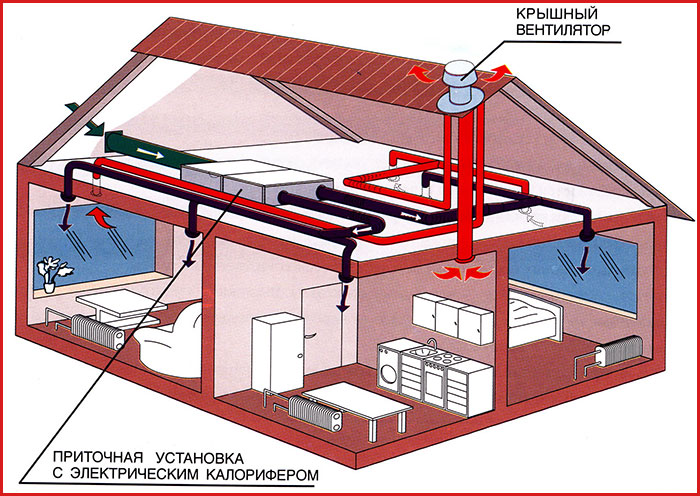

Иногда большая площадь частного дома требует установки нескольких приточных клапанов. Но делать это владельцы хотят не всегда. Чаще всего из-за эстетических соображений. Для того чтобы не выполнять установку клапанов в каждой комнате, можно в люк для притока свежей порции воздуха встроить вентилятор, также должны быть установлены и канальные вентиляторы для вытяжки.

Рекуперационные системы

Все большую популярность завоевывают системы для притока и вытяжки воздуха, осуществляющие рекуперацию энергии. Дело в том, что когда в частный дом поступает большой объем свежего воздуха. Теплозатраты на его обогрев значительно увеличиваются, особенно в холодное время года.

Системы, оснащенные функцией рекуперации, снижают теплозатраты на 50%. это происходит за счет того, что воздух, поступающий извне, частично нагревается самой установкой. При этом в процессе нагрева нового воздуха участвует теплый поток, идущий на вытяжку. Дополнительно в систему устанавливает калорифер, поскольку в зимний период одного только тепла, получаемого от вытяжного потока недостаточно.

Какие воздуховоды лучше использовать

Канальная вентиляция во время принудительного способа подразумевает использование и воздухоотводов. Выбирать можно из трех видов:

  • с круглым сечением;
  • с прямоугольным сечением;
  • гибкий шланг.

Лучше всего использовать воздуховод, имеющий меньшую из всех величину сопротивления по воздуху, а самое большое сопротивление, в гибких шлангах, из-за неровной ребристой внутренней поверхности.

Но именно гибкие шланги целесообразнее применять на коротких участках трассы, имеющие множество изгибов.

Утепление

Если вентиляционные каналы в частном доме проходят через чердак и имеют выход на крыше их нужно обязательно утеплить теплоизоляционными материалами. Это требование обусловлено тем, чтобы выходящий наружу теплый воздух терял меньше тепла. Если воздух будет становиться холоднее, тяга тоже уменьшится, а этого следует избегать.

Теплоизоляционные материалы помогают избежать образования конденсата на стенках каналов, особенно зимой. В качестве недорого теплоизолирующего материала можно использовать обычный пенопласт его толщина должна быть не больше 100 мм.

Нужно ли чистить вентиляционные каналы

Чистка дымоходов и вентиляционных каналов должна выполняться каждый год. Это непременное условие хорошей и функциональной работы всей системы. Во время постоянной работы на стенках воздуховодов оседает грязь и пыль, поэтому вытяжка может стать слабой и недостаточной.

Для прочистки вентиляционных каналов используют специальный ерш с грузом. Решетки для вентиляционных отверстий также необходимо периодически снимать и мыть. Следует сказать несколько слов и о кухонной вытяжке. При расчете вентиляционных отверстий, то есть их размеров, не стоит учитывать установленную вытяжку. Она не работает постоянно. И весь ее принцип действия заключается только в удалении запахов, пара во время приготовления пищи.

Вентиляция в доме , выполненная с соблюдением всех правил и норм, позволит создать в доме благоприятный микроклимат, хорошо очищает воздух, поэтому нужно на начальном этапе строительства правильно рассчитать всю систему.

Обеспечение частного дома системой вентиляции является одним из первостепенных условий его комфортной и безопасной эксплуатации. Наличие вытяжки позволяет формировать в помещениях тепловой комфорт и микроклимат в целом, что важно с точки зрения здоровья и безопасности жильцов. Существуют разные способы устройства системы проветривания, но в большинстве случаев она представляет собой вентиляционный канал, для которого важно рассчитать размеры, расположение, объемы воздуха и другие характеристики.

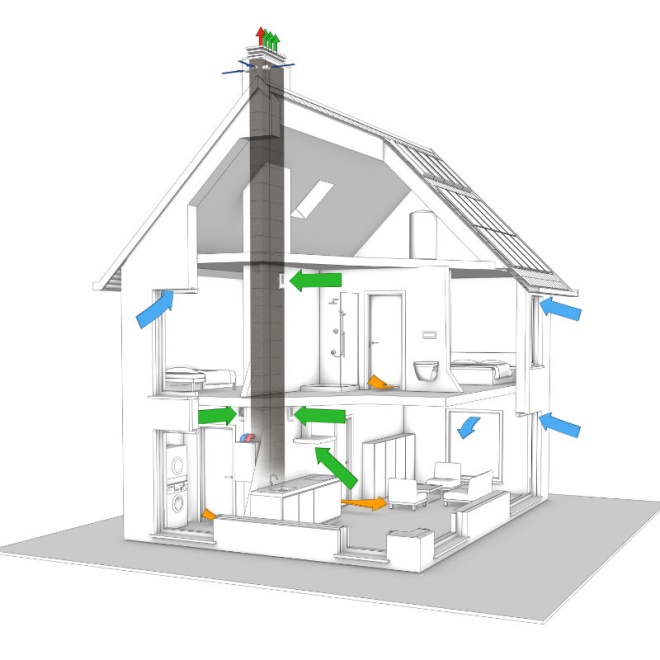

Каналы естественной вентиляции

Это простейшие системы, обеспечивающие естественный воздухообмен в соответствии с разницей температурных показателей в доме и на улице. Именно эта разница формирует тягу, сила которой заставляет воздух из комнаты выходить наружу по вентиляционным линиям отвода. Для реализации такой системы используют вертикальные каналы, выложенные с помощью пустотелых блоков или кирпичей. Несмотря на внешнюю легкость устройства подобных конструкций, естественная вытяжка требует и наличия приточных отверстий, которые обозначаются в проекте. Стандартные размеры вентиляционных каналов такого типа — 140×140 мм. Часть шахты, которая располагается на крыше, должна быть изолирована, чтобы охлажденный воздух не конденсировал водяной пар, иначе в помещение будет поступать вода.

Принудительная вентиляция

В данном случае используется механическая вытяжка. Монтаж предполагает инсталляцию вентиляторов в местах, где предусмотрены вентиляционные каналы. Как правило, такие шахты обслуживают системы с рекуператором тепла. В целом комплекс должен включать в себя каналы с решетками и анемостаты.

Для реализации шахт обычно используются жестяные воздуховоды, которые отличаются жесткостью, но встречаются и пластиковые вентиляционные каналы, отличающиеся практичностью и стойкостью к процессам коррозии. Второй вариант целесообразнее использовать, если предполагается оснащение помещений сложной конфигурации. Так или иначе, экономить на материалах для шахт и вентиляторах не стоит, поскольку деформации в элементах конструкции могут вызвать серьезные проблемы при ремонте. Особенно это касается синтетических материалов, поверхности которых непросто обслуживать в отличие от металлических гладких шахт.

Большое сечение — плюс или минус?

Обычно выбираются вентиляционные воздуховоды с крупным сечением. Массивная конструкция позволяет обслужить большой объем воздуха, что сказывается на производительности в лучшую сторону. Но крупный канал имеет и минусы. В первую очередь это связано с проблемами в установке. Среди основных требований многих заказчиков таких систем можно отметить то, что вентиляционный канал в доме должен быть максимально скрыт от глаз. Выполнить это условие поможет только тщательно продуманная грамотная разводка. В ином случае могут потребоваться декоративные работы с балками или колоннами под шахты. Оптимальным вариантом размещения больших воздуховодов является подвал или чердак. В жилых помещениях рекомендуется оставлять только ответвления с минимальными сечениями.

Каналы с круглым сечением

Такие воздуховоды устанавливаются быстрее, отличаются прочностью и не предполагают разгерметизации через определенное время эксплуатации. По сравнению с прямоугольными каналами такие шахты предполагают меньшее сопротивление движению воздуха, что выгодно сказывается и на долговечности. Поэтому круглые вентиляционные каналы в частном доме желательно монтировать как приоритетные, если есть возможность.

Установка производится из спирально скрученных металлических полос, которые специалисты называют «спиро». Участки непрямых соединений с разными диаметрами монтируются с помощью колен, тройников, переходников и прочих фитинговых аксессуаров. Сложностей монтаж обычно не вызывает — один компонент легко вводится в другой. Затем образованный стык уплотняется клейкой пленкой и получается вытяжная вентиляция с надежной герметизацией. Диаметр круглого воздуховода типа «спиро» может варьироваться от 10 до 25 см, что позволяет оснащать такими каналами частные дома практически любого типа.

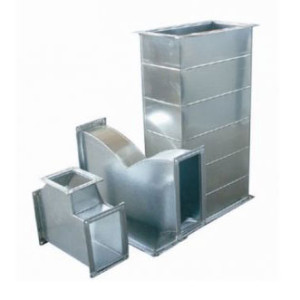

Прямоугольные каналы

Сразу стоит отметить одно преимущество таких каналов, за которое им прощают все недостатки. В установке они более компакты и требуют немного места по сравнению с круглыми аналогами. Тем не менее, сама процедура, по которой устанавливаются прямоугольные вентиляционные каналы, сложнее и трудозатратнее. Кроме этого, на выходе получается конструкция средней герметичности. Соединение воздуховодов с такой формой сечения производят фланцами, что, собственно, и усложняет процесс инсталляции. Еще при покупке такого воздуховода следует прибавить к его внешним размерам как минимум 40 мм на обеспечение установки и соединения.

Но есть и исключения, благодаря которым данный формат выигрывает у круглых воздуховодов в показателях остаточного свободного пространства. Это пластиковые вентиляционные шахты, соединение которых производится путем внедрения одного фрагмента в другой. Такие воздуховоды производят в плоской форме с высотой 55 мм. Но даже в этом случае эффективность вентиляции будет средней, так как пластиковые вентиляционные каналы с прямоугольным сечением заметно проигрывают в аэродинамике круглым воздуховодам. Соответственно, использовать их можно только в крайних случаях, когда другие варианты не подходят.

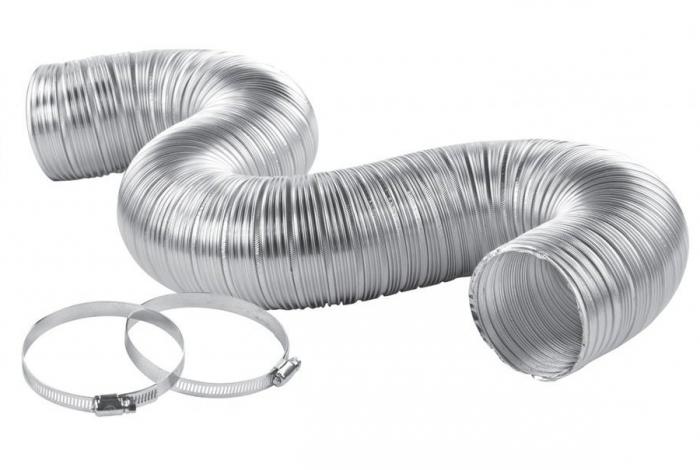

Гибкие воздуховоды

Эластичные материалы в каналах систем вентиляции использовать не рекомендуется, но опять же есть случаи, когда и без них не обойтись. Соединение вытяжных и приточных решеток с жесткими шахтами требует использования гибких фрагментов. Эту функцию выполняют так называемые «флексы». К полноценным воздуховодам их отнести нельзя — это, скорее, переходные части, применение которых оправдывается с конструктивной точки зрения. Благодаря возможности выполнения изгибов, вентиляционный канал легче монтировать и делать в нем разветвления. Помимо этого, «флексы» снижают вибрации в жестких воздуховодах, что делает работу вытяжных шахт тише.

Где расположить места ввода-вывода?

В соответствии с гигиеническими нормами, вытяжные решетки в небольших односемейных домах следует устанавливать непосредственно в помещениях, откуда должен отводиться воздух. Например, в санузле, на кухне, гардеробе или прачечной. Такое решение позволит сократить количество вытяжек и протяженность шахт. Но для эффективного функционирования такой вентиляционный канал должен иметь возможность транслировать воздух через отдельные помещения. Соответственно, дверные проемы необходимо обеспечить возможностью проветривания. Для этого или в простенке создаются отверстия, или в промежутке от пола до нижнего края дверей должна оставаться 2-3 сантиметровая щель. Кроме этого, в частном доме необходимо исключить возможность разрежения воздуха и чрезмерно высокого давления. Для выполнения этого условия количество отводимого воздуха должно соответствовать объему нагнетаемого.

Клапаны для вентиляционного канала

Вентиляционные клапаны могут выполнять разные функции, являясь частью единой вытяжной системы дома. Знание особенностей этих элементов позволит определить, с каким из них вентиляционный канал будет работать эффективнее в конкретном случае. Итак, воздушный клапан в плане назначения классифицируется на следующие разновидности:

  • Обратный — при нестабильных атмосферных условиях этот тип клапана предотвращает изменение в направлении воздушных потоков.
  • Клапан в камере смешения — применяется для регуляции баланса отработанного и чистого воздуха.
  • Приточный — используется для регуляции объемов воздуха, обслуживаемого вентиляцией.
  • Клапан системы дымоудаления — обязательный элемент в дымовой вытяжке.
  • Противопожарный клапан — специальный тип, который предотвращает распространение пламени в соседние помещения по вентиляционной системе.

Заключение

Какими бы ни были требования к системе вентиляции в доме, следует ответственно подойти к ее проектированию и реализации. Несмотря на внешнюю безвредность, вытяжная вентиляция отвечает за важную характеристику жилых помещений — наличие свежего воздуха. Кроме того, по вытяжным каналам выводится грязный воздух, дышать которым не рекомендуется по санитарно-гигиеническим нормативам. Четкое определение нужд каждого помещения в доме с точки зрения вентиляции и соблюдение требований к монтажу позволит выполнить производительную и долговечную систему вентиляции.

Системы вентиляции в частном доме чрезвычайна важна. От правильности её установки, а также монтажа будет зависть качество жизни в построенном доме. Планировать вентиляционную систему целесообразно на этапе проектирования дома. Если же здание уже построено, и вентиляция там не запланирована, то монтаж её будет сложнее, и дороже.

Данная система необходима для создания наиболее комфортных условий жизни людей, а также оптимальной сохранности мебели, находящейся в доме. При отсутствии такой системы в частном доме, будут запотевать окна, образовываться на стенах плесень, витать запахи туалета, и жареной шипи.

Такой микроклимат станет опасным для жизни человека. Проживать комфортно в таком жилище, станет невозможно.

Особенности вентиляции в частном доме

Вентиляцию для частного дома можно устраивать тремя разными способами.

Она может быть:

  1. Естественной.
  2. Вытяжной или принудительной.
  3. Смешанной.

Разные помещения в доме имеют свои особенности по установке данной системы:

  • Особенности установки в санузле.
    Санузлы частных домов, как правило, не имеют окон, вследствие чего, устроить в данных помещениях проветривание с помощью сквозняков, в принципе невозможно. В процессе эксплуатации, в таких комнатах образуется очень высокая влажность, и неприятные запахи. Именно поэтому в данных комнатах необходимо устраивать принудительную вентиляцию.
  • Особенности вентиляции на кухне.
    Кухня является особенным помещениям, где постоянно присутствуют специфические запахи, и повышенная влажность, в результате деятельности по приготовлению пищи. В такой ситуации естественной вытяжки в любом случае не будет хватать.

Поэтому на кухнях устраивают специальные системы, которые могут быть:

  1. Купольные.
    Очень дорогие и мощные вентиляционные системы, рекомендованные к установке на кухнях большой площади.
  2. Подвесные.
    Самые простые устройства, которые можно применять только в небольших помещениях, так- так как они имеют очень небольшую мощность.
  3. Встраиваемые.
    Отличительной особенностью таких конструкций является большая мощность, по сравнению с подвесными. Также их можно встраивать в мебель.

Оптимальная вентиляция для частного дома

Правильный выбор системы вентиляции очень важен. Лучшим решением будет смешанная технология вентилирования. Она включает в себя и естественную и принудительную.

Причём возможны два варианта такого монтажа:

  • Приток естественный, а удаление воздуха принудительное.
    В данном случае приток воздуха производится с помощью специальных клапанов, проветривания окон, а также через всевозможные щели в ограждающих конструкциях. Удаление с помощью механических устройств.
  • Приток принудительный, а удаление естественное.
    В данном случае наоборот. Приток производится с помощью специальных вентиляторов, а удаление через клапаны и щели в окнах и дверях.

Естественная вентиляция

Самый простой способ вентилирования помещения. Воздух проникает внутрь здания через щели в ограждающих конструкциях, или специально устроенные клапаны, никакие механизмы при этом не применяются. Такой способ имеет свои преимущества, и недостатки.

В числе преимуществ можно отметить следующие:

  • Самая низкая стоимость, по сравнению с остальными системами.
  • Простота конструкции.
  • Отсутствие технического обслуживания.
  • Нет зависимости от источников электроэнергии.
  • При монтаже не требуется специальных строительных навыков. Можно установить самостоятельно.

При всех плюсах данного варианта, он имеет и определённые недостатки:

  • Ограниченная площадь обслуживания.
  • Большая зависимость от погодных условий.
  • Низкая эффективность действия. Если бы данная система работала очень эффективно, то другие вообще были бы не нужны.

Где нужна вытяжная вентиляция?

Для такого способа вытяжки воздуха, в процессе строительства частного дома монтируется специальное оборудование

Такая конструкция выгодно отличается от предыдущей тем, что в зависимости от мощности, может обслуживать помещения любой площади.

В таких конструкциях возможна установка оборудования для придания воздуху определённой влажности, температуры, и его ионизации. Данные вытяжные системы могут управляться дистанционно, при помощи специального пульта.

При всех своих достоинствах, у этой конструкции имеются и недостатки:

  • Более дорогое оборудование, и комплектующие элементы к нему.
  • Имеется необходимость в периодическом обслуживании, и замене расходных деталей.
  • Прямая зависимость от источников электроэнергии
  • Сложность установки. Для монтажа данной системы необходимы квалифицированные специалисты.

В частном доме принудительная система необходима только в помещениях, имеющих повышенную влажность, и температуру, таких как кухня, туалет. Также при наличии в доме газовых, или любых других котельных, в этих помещениях необходима именно принудительная система вентиляции.

Вентиляционные каналы должны быть заложены в конструкцию дома на этапе проектирования. Они должны присутствовать не только в кухне, и санузле, а вообще в каждом помещении частного дома. При строительстве капитального здания, вентканалы обычно выкладывают из кирпича.

В каркасном домостроении можно использовать пластиковые трубы, либо короба, из тонкого оцинкованного металла. Главный канал монтируется. Как правило, в центральной стене, и от него расходятся ответвления в разные помещения.

Центральная труба выводится на крышу постройки. Следует помнить, что не стоит делать много горизонтальных ответвлений. Они сильно уменьшает тягу. Вертикальный канал центральной трубы должен быть в два раза длиннее горизонтальных участков.

Нормы установки

  • При строительстве центрального вентиляционного канала из кирпича, толщина его стенок не должна быть менее 500 миллиметров. При меньшей толщине, в зимнее время, воздух в ней будет быстро охлаждаться, и опускаться вниз, что приведёт к сбоям в работе данной системы. Если канал изготовлен из оцинкованных коробов, то его необходимо оклеивать теплоизоляционными материалами.
  • Труба вентиляции должна быть выше чем конек дома, это необходимо для того чтобы избежать завихрений воздуха, и улучшения тяги.

Основные правила

  • Система вентиляции на кухне, и санузле обязательно должна иметь комбинированную схему, естественную и принудительную. В качестве принудительной можно использовать кухонную вытяжку, а для естественной должен быть смонтирован вентиляционный канал. Вентканал, целесообразнее всего, устраивать на противоположной стене от кухонной вытяжки. Ширина подвесной вытяжки должна быть не менее ширины газовой плиты.
  • Вентиляционными каналами в обязательном порядке должны быть оборудованы все помещения в доме.
  • В санузле принудительная вентиляция должна включаться автоматически, при включении света.
  • В вытяжных устройствах необходимо предусмотреть установку сменных фильтров.

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

  • Очисткой зайдутся грамотные, обученные специалисты.
  • Качество такой очистки будет намного выше.
  • Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
  • Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.


При создании проекта жилого помещения всегда предусматривается разработка различных инженерных сетей: водопровод, электричество, канализация. Чтобы создать благоприятный климат для проживания надо правильно конструировать вентиляционные каналы в частном доме.

Чтобы вентиляция работала исправно и долго, нужно провести ее, основываясь на нормах и правилах, перечисленных ниже.

Роль вытяжной трубы в естественной вентиляции

Существуют три варианта вентиляции: приточная, естественная, а также приточно-вытяжная. Обычно, в домах вентиляционную систему проектируют параллельно с другими сетями. Но если это не было учтено заранее, то можно все исправить, умело используя естественную вентиляцию. Вытяжная труба поможет избавиться от многих негативных последствий, если правильно все организовать.

Чтобы не нарушить силу тяги при движении воздуха по каналу, уменьшить его сопротивление, не надо допускать сужений и расширений. Канал должен быть вертикальным и прямолинейным. Допустимо только смещение, под углом 30 градусов, до одного-двух метров.

Необходимым условием эффективного воздухообмена является достаточный приток воздуха извне, но препятствием могут быть плотные пластиковые окна. Еще в летний период, когда температура воздуха в доме и снаружи одинаковая, движение воздуха прекращается.

Поэтому для дома оптимальным вариантом станет приточная или приточно-вытяжная вентиляционная система. Первая подойдёт для зданий площадью, не превышающей 300 кв. м., а если площадь выше, то целесообразно использовать вторую.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Как произвести монтаж воздуховодов

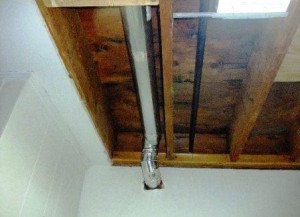

В готовом доме, чтобы не портить интерьер, целесообразно конструировать систему воздушных каналов на чердаке и выводить в комнаты. На потолке все маскируется декоративными решетками. Воздуховоды для притока должны входить только в жилые комнаты. Приточный поток выталкивает и гонит воздух из этих комнат в сторону вспомогательных (кухни, санузла), где монтируется основной вытяжной канал. Рекомендуется в доме делать два вентиляционных канала, чтобы вентиляция была более эффективной. Численность материала рассчитывается из площади комнаты.

Пример организации вытяжного канала в доме

При возникает много вопросов. Как сделать отверстие в крыше для вытяжки и не испортить кровлю в нескольких местах? При установке воздуховодов, необходимо следовать правилам:

  1. Первоначально следует составить подробный план (схему), по которой будут сориентированы места проводки всех воздуховодов и отмечены точки выхода через кровлю.
  2. Чтобы упростить монтаж центрального канала рекомендуется заблаговременно просверлить в крыше отверстия, что значительно упростит работу по сборке вентиляции.
  3. Подсчитать длину и высоту сети и количество требуемых комплектующих.
  4. Для обустройства системы, нужно использовать специализированные материалы и детали.
  5. Следует тщательно герметизировать участки, где труба соприкасается с крышей, чтобы дождевая вода не попадала в зазоры. Для этого используют специальные обрамления, герметик, цемент.

Пример прохода вентканала через кровлю

Правильный выбор и установка вентиляционных каналов в частном доме – залог эффективной и бесперебойной работы всей системы.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Нельзя прокладывать каналы в несущих стенах!

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Моменты вытяжных конструкций

Вытяжка в готовом доме играет немаловажную роль. Она еще служит и дымоходом. Вытяжные вентканалы следует монтировать в помещении кухни. Такое расположение канала совершенно неслучайно потому, что воздух на кухне наиболее загрязнен. Канал вытяжной системы должен быть короче, в отличие от приточной. Так можно в разы снизить вероятность появления конденсата на неотапливаемых участках.

Для наименьшего сопротивления движения воздуха по вытяжному каналу, другими словами, для увеличения тяги необходимо соблюдать следующие условия: один размер канала, без сужений; направление труб прямолинейное без горизонтальных участков.

Вытяжной канал с минимальной длиной

Добиться большей эффективности вытяжки воздуха можно путем установки в центральный воздуховод вентилятора, который и будет впоследствии вытягивать воздух из комнат.

Для вытяжки над газовой плитой, а также трубы отопительного котла используют врезки в основной канал, но только выше вентилятора, иначе он будет быстро выходить из строя.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Две трубы для вентиляции котельной

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ.
Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

Правила для вентиляционных систем

Рассмотрим требования, которые помогут правильно установить в своем доме вентиляционную систему:

  • Каждый час в жилых комнатах должен происходить полный воздухообмен.
  • Должно приходиться примерно тридцать кубометров свежего воздуха на одного жильца
  • За час в котельной должен производиться трехкратный воздухообмен.
  • Нельзя использовать для вентканала сечение трубы менее десяти сантиметров.
  • Необходимо соблюдать методы монтажа: стыковки, переходы, завороты, врезки.
  • Вытяжной канал должен быть вертикальным, длиной не меньше трех метров.
  • Все отводы приточной системы должны обладать одинаковой длиной – таким образом, обеспечивается одинаковая сила тяги.

Заключение

Обеспечить в доме хороший воздухообмен, а именно, смонтировать эффективную вентиляционную систему можно, обладая знаниями и учитывая все нюансы монтажа. Если возникают сомнения в своих возможностях, то лучше обратиться к специалистам. Правильная организация воздухообмена в доме – залог комфорта и здоровья на долгие годы.
