Как правильно сделать стропила для двускатной крыши. Понятие стропил и их предназначение. Главные элементы остова крыши

Система стропил —
это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным
, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее
сборки.

вполне возможно
изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного
советчика, браться самому опасно — лучше
доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки
решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Для того чтобы
вся системы крыши дома прослужила долгую службу, для изготовления ее
элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Для достижения непрерывности хребта будут использоваться минометные шнуры. В соответствии со всем расширением юбок. Эта рекомендация также достигает гребня эстакады. без заполнения всего пространства, которое находится ниже. как указано ранее. Для устранения влаги из конденсата. так. или вероятные утечки из-за плохого исполнения. Черная норманнская плитка. и т.д. они будут закреплены на верхних плитах с помощью перемешивания шнуров. должно быть оставлено определенное разделение между нижней гранью гвоздезабивателей и нижним немедленным слоем.

Древесина хвойных пород —
легкая
по весу, что благоприятно для всей постройки дома, так как тяжелая
стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще
одним плюсом хвойного материала для строительства основы под кровлю является высокий процент см
олистости в его структуре, а значит

повышенная способность противостоять атмосферной влаге.

Обеспечить циркуляцию воздуха без препятствий. Сила черного цвета подчеркивает чистоту плоской поверхности этой модели. Расположение дома. они делают из Норман Техаса решение, закрывая крышу. в сочетании с практичностью и простотой чистых линий. Стиль шиферных крыш.

Эти элементы дозируются и смешиваются. В эту пасту добавляют неорганические пигменты. агрегатов и воды. создавая бетон, с которым будут изготовлены плитки. 20 см Полезная ширина. Что способствует обеспечению плитки лучшей текстурой на верхней грани. и пройти через сухую духовку. за которые им дается семидневный перерыв. Эта часть процесса определяет высокую конечную компактность бетона. С этим и дает большую интенсивность этому цвету. Они поступают в камеру для отверждения, что дает большую конечную устойчивость к смеси. вместо этого.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

  • Древесина для монтажа системы стропил должна быть вылежанной
    , что исключит риск ее
    деформации в конструкции.
  • Влажность древесины должна составлять не более 2—
    2,5%.
  • Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
  • При возведении наслонной
    системы подойдет
    и второй сорт материала.
  • Для подпорных элементов —
    стоек и подкосов, можно использовать и третий сорт др
    евесины, однако, стараясь выбирать при этом сырье
    , на котором минимальное количество сучков.
  • Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном
    регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1
    кв


    . крыши в 180÷200 кг.

  • Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее
    уклона.
  • Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым
подвергается вся система крыши —
они также учитываются при выборе параметров стропил и монтаже конструкции.

Как усилить в опасных узлах

Существует важное присутствие мелкого песка. Следующий этап состоит в удалении металлических форм. сейчас прозрачный. Затем расположена станция, соответствующая визуальному контролю качества. Плитки размещаются на пляже, ожидая груза. Как только обе смеси производятся. Ну. срок, в котором бетон естественным образом приобретает условия настройки, которые позволяют его выйти к клиентам. состоит из паллетирования и упаковки продукта. Система лезвий разрезает экструдированный риф в соответствии с каждой формой.

  • Временные нагрузки —
    это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
  • это вес кровельных, утеплительных и изоляционных материалов.

  • К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная
стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном
расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

После этого первое применение полимерных плит. Конечный сегмент производственного процесса. Дождь цветного полимера применяется к верхней грани этой «сырой плитки». все еще вместе с их формами. где единицы, которые показывают дефекты в соответствии с уже установленными параметрами, устраняются. Внутренний вид растения. продукт будет получать согласованность, чтобы его можно было маневрировать на заключительном этапе процесса. можно ускорить настройку бетона. Затем плитки получают второе полимерное приложение. которые очищаются и возвращаются в контур. где в течение 8 часов они подвергаются предварительно установленным условиям влажности и температуры.

Эта форма стала традиционной, так как создает
лучшую жесткость
и надежность
конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

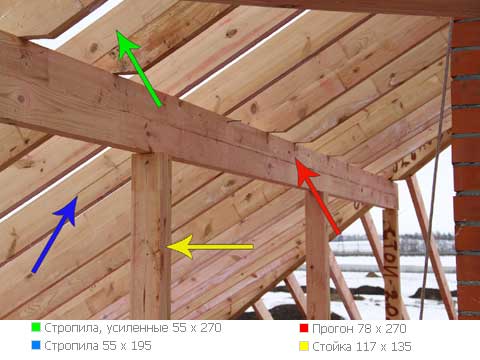

Итак, как говорилось выше, стропила —
одна треугольная секция, включающая в себя:

Для обеспечения соответствующих настроек. Таким образом поскольку его переменное перекрытие позволяет модулировать строки для организации целого ряда курсов. таким же образом, как и для колониального. для которых мы предлагаем: начнется реальный этап кровельного покрытия. Поместите плитки. они применяются «комбинированным выравниванием». Колониальная бетонная плитка. должен применяться только к закрытому суставу. рекомендуя этот последний вариант. Взгляд на кабину для нанесения полимерного раствора Рекомендации. вырезать плитки в верхнем течении.

  • Две стропильные ноги, соединенные
    на коньковом брусе, или без его применения, непосредственно одна к другой.
  • Подкосы или подстропильные ноги —
    это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее
    . Они упираются в лежень и закрепляются к нему.
  • Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
  • Ригель —
    это доска, которая скрепляет две стропильных ноги.
  • Схватка —
    это два ригеля, закрепленных
    с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель —
    дает
    жесткость
    конструкции.
  • Бабки

    это вертикальный брусок, который является подпорным
    и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек
    . Эту деталь применяют в висячих системах стропил.
  • Прогон —
    им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
  • Затяжки —
    это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
  • Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем —
это наслонная
, висячая и комбинированная, т.е
. включающая в себя элементы как
одной, так и другой.

Это очень важно для бетонных плит. Рекомендуется во всех случаях. он будет продвигаться с последовательными рядами в ступенчатом распределении плиток. поместив первую плитку ряда в нижнем правом углу юбки. они применяются «комбинированным выравниванием». в соответствии с линией плитки для применения. Плитки имеют отверстия для гвоздей.

Части могут работать взаимозаменяемо вместе или работать. Крайне важно устранить влагу от конденсации. Остальные плитки будут прибиты только при необходимости воздействием ветров. и т.д. без заполнения всего пространства, которое находится ниже. колонны. они будут закреплены на верхних плитах с помощью перемешивания шнуров. Поместите мольберты, сидящие вместе с смесью. в соответствии со всем расширением юбок. Обеспечить циркуляцию воздуха без препятствий. в случае колониального они применяются монтируются.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный
на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается
на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

Решение о количестве штук для исправления будет зависеть в основном от воздействия юбок. и т.д. эта рекомендация также достигает гребня эстакады. Удобно с низким содержанием цемента во избежание риска возникновения трещин. Используйте медные гвозди. как указано выше. для модели Нормана они будут размещены наверху. Большая часть ущерба, вызванного штормами, вызвана просачиванием воды, а не структурным отказом.

Потери, вызванные внутренней частью дома в результате крыши, поврежденной штормом, в целом намного дороже ремонта, чем сама крыша. Принимая дополнительные меры и уделяя пристальное внимание некоторым очень важным деталям, вы можете помочь обеспечить, чтобы установленные вами крыши выдержали даже самую интенсивную ненастную погоду. Следуйте этим советам, чтобы установить крыши, чтобы предотвратить штормы и другие неблагоприятные погодные условия.

  • Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете
    до 6 метров. Если же пролет
    больше, то ее
    приподнимают выше по стропильной ноге, а в нижней части замыкают т
    реугольник еще
    и балкой
    перекрытия.
  • Бабка, подпирающая конек
    , устанавливается обязательно, если пролет
    между несущими стенами составляет больше восьми метров.
  • Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
  • Подмога, которая усиливает стропильную ногу.
  • Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Жесткая и прочная крыша является первой линией защиты от сильного шторма. Чтобы установить различные штормовые стойки в новой конструкции или при ремонте всей конструкции крыши, которая была повреждена в результате экстремальных погодных условий, помните следующее.

Как сделать крышу с системным подходом

В большинстве существующих гарантий на крыше требуется использование всей системы, что означает, что вам необходимо использовать базовое покрытие, стартерную ленту и вентиляцию от производителя или совместно с другим изготовителем. Большинство компонентов систем крыши изготавливаются специально для работы друг с другом и четко обозначены конкретной системой, с которой они должны использоваться.

Наслонная
система

Наслонная
система более устойчивая и надежная
, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает
возможность сделать в чердачном помещении дополнительную комнату.

При при
нятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

Использование комбинации материалов для установки компонентов крыши не только аннулирует гарантию, но также может привести к преждевременному отказу. Тщательная установка указанного мигания необходима для общей производительности крыши. Это позволяет платформе крыши служить барьером против воды и ветра, в случае падения крыши из-за сильных ветров. Вы также можете нанести самоклеящееся базовое покрытие на всю крышу на крыше и просто убедиться, что оно соответствует используемой системе кровельного покрытия и что оно обеспечивает вентиляцию на чердаке или устанавливает жесткую изоляцию на палубе, чтобы избежать проблем с крышей. влажность в зимние месяцы. Повторяем, используйте продукт, рекомендованный или одобренный для используемой вами системы, и установите его в соответствии с техническими условиями производителя, используя одобренные крепежные детали. Не используйте плитку вверх дном в качестве стартовой полосы. Нанесите каплевую кромку на все кромки крыши, включая наклонную кромку, и нанесите асфальт и стекловолоконную черепицу на край капли на ½ до ¾ дюйма. Установите мигание везде, где есть изменение в плоскости поверхности или кровельного материала. Соблюдайте правильное программирование для крепежных элементов. Обязательные программы для крепежа, как правило, изменяются в зависимости от продукта и варьируются между областями сильных ветров, поэтому вы должны обратить внимание на эти детали и ознакомиться со спецификациями производителя. Как правило, увеличение частоты крепежа, от четырех до шести на плитку, также повысит рейтинг сопротивления ветру плитки.

  • Установите базовый слой правильно.
  • Используйте стартовую ленту и мигайте.

Это позволит не только снизить затраты на электроэнергию, но и обеспечить максимальный срок службы каркасов и кровельных материалов и помочь системе кровли работать на самом высоком уровне.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности
установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет
, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Дефлекторные респираторы обеспечивают хороший поток воздуха, предотвращая попадание дождя и снега под действием воздуха и ветра от входа на чердак. Протяните пластины фасции под софитом, чтобы создать дренажную кромку, чтобы ветры не приводили к дождю, проникающему через поверхность софита к карнизам здания. Установите пластиковые дефлектора между балками или рамами на верхней части стены, которые простираются до балки не менее 18 дюймов. Это будет поддерживать дистанционную изоляцию крыши вентилируемого софита и крыши, что улучшит воздушный поток и обеспечит барьер и дренажную плоскость для дождя.

Нужно знать также и то, что мауэрлат должен быть очень надежно
закреплен
к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения
могут дать небольшую усадку, то нижние части стропил
крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять
нужное положение, не принеся вреда ни стенам, ни всей
стропильной
системе.

Когда выбрать крышу с двумя водами?

Крыша для двух вод — это крышка, структура которой, с высокой вершины, организует водопады с двух сторон в строительстве. Банки обычно покидают структуру, образуя затененные области или даже террасы вокруг дома. Этот тип настоятельно рекомендуется для.

Как правильно выставить стропильную систему: функциональность здания

Дома, расположенные в районах очень дождливого климата, так как он защищает строительство, направляя воды из него. Жилье в очень теплых местах и ​​сильном солнечном свете, потому что, избегая плоской плиты, лучи солнца не достигают перпендикулярно поверхности, увеличивая время задержки и нагревая внутри. Кроме того, создавая пустое пространство внутри, создается система горячего воздуха, работающая как дымоход.

Видео: устройство стропильной системы двускатной крыши

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее
монтажу.

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид
, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

Покрытие не только служит для защиты дома, но и имеет множество других функций. Придайте красивый вид дому, указывая на особый стиль: деревенский, если он сделан из глиняной плитки, современный, если он со стальными или городскими листами, если это пескоструйный картон.

Монтаж несущих стропил для двускатной крыши

Он может располагать небольшими выступающими окнами на значительной высоте, чтобы функционировать как световые люки. Он может быть закрыт внутри и функционировать как мансарда для хранения мебели или багажа. Как комната второго уровня, если пространство позволяет.

  • Первые стропила подгоняются и жестко
    скрепляются непосредственно на высоте, чтобы не совершить
    ошибок в креплениях и в выборках для установки на мауэрлат.
  • Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные
    крепления.
  • Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е
    . сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
  • Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен —
    это будет основанием или гипотенузой будущего треугольника.
  • Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины
    равностороннего треугольника.
  • Затем, выкладываются и закрепляются стороны — катеты
    треугольника, они же стропильные ноги.
  • Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
  • Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
  • Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
  • Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.
  • По первой паре, взяв ее
    за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
  • Далее, поднимаются на стены два треугольника, которые устанавливают в начале
    и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

Как мезанин, сопровождающий двойную высоту, либо для использования в качестве игрового зала, либо как телевизионный зал, либо как спальная зона. Этот тип помещений идеально подходит для домов типа лофта, где высота используется для поддержания дома в достаточном климате и помещения в частную зону без необходимости строить внутренние стены.

Конструкции и стили крыши двух вод

В нашей стране традиционная мексиканская архитектура рассматривает потолки двух или более вод, с деревянной структурой и покрытой плиткой из глины или гальки, небольшими кусками дерева или перекрывающейся керамикой. Но есть и многие из них. Сельский с черепичной крышей: деревянная конструкция, которая поддерживает доски или трипланы, должна быть выполнена из гидроизоляционной краски и, наконец, защищаться с перекрывающимся дизайном глиняной черепицы.

  • По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
  • Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость
    и надежность
    конструкции, элементами системы.
  • Далее, поднимаются и устанавливаются остальные стропильные пары.
  • При необходимости, их связывают между собой прогонами и лежнями.
  • Устанавливая систему стропил, все ее
    элементы закрепляются временно, так как возможно
    позже придется
    какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости —
    скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

  • После того, как
    система в основном установлена, стропила могут удлиняться «кобылками» на свесах —
    это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
  • Следующим этапом работы идет
    устройство обрешетки
    сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом
    технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Односкатные
системы

Принято считать, что односкатную
систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую
комнату, если правильно рассчитать уклон конструкции.

Односкатную
систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной

его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все
равно необходимо для жесткости
установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона односкатной
системы, нужно опираться на следующие факторы:

  • Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
  • Вес кровельного покрытия, которым планируется застелить стропильную систему.
  • Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного
варианта производится на месте, т.е
. на высоте, так как опорами для стропил служат фронтонная и задняя стенка
строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед
с фронтальной или задней стороны дома. Это делают для того, чтобы устроить
под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить
под д
вускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется
обойтись минимальным их количеством.

Обязательными в этой конструкции будут стойки и затяжки —
они же выполнят
функции обрешетки
, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые
спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые
будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома —
более сложная, чем обычная двускатная, но ее
преимущество в том, что жилая площадь, которая получается в результате ее
монтажа, будет гораздо больше, а потолок —
выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали —
это самый распространенный
вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной
системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—
60 см друг
от друга
. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная
, гораздо больше значительная, чем при устройстве двухскатной
крыши.

  • Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных
    обвязками сверху, а снизу —
    балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота
    место расположения
    конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.
  • Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки
    и балку

    перекрытия
    , таким образом, получаются треугольники, в которых стойка
    и балка

    перекрытия
    образуют прямой угол.

  • Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на
    первом рисунке в этом разделе.
  • Далее, балки перекрытия связываются между собойгоризонтальной рейкой, которая набивается сверху них, посередине конструкции.собой
    обрешетка

    Обрешетка фронтонных стен с оставлением оконных или дверных проемов

    • Далее, если
      это необходимо, вся стропильная система обшивается обрешеткой
      или же фанерой, если
      в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

    Видео: пример монтажа стропильной мансардной системы

    Обустраивать стропильную систему совсем не
    просто

    , и в одиночку с этой работой не справиться —
    потребуется, как минимум
    , два помощника. Желательно, чтобы хотя бы
    один из приглашённых мастеров обладал определенным
    опытом в данной сфере строительства.


  • Крыша – это один из самых важных и сложных элементов любого дома. Поэтому ее в отличие, скажем, от стен нужно обязательно просчитать, выбрав, конечно, форму крыши, тип стропильной системы, материал для покрытия, утеплителя и другое. Отсутствие предварительного расчета может привести к большим проблемам и как следствие, к значительным капитальным затратам.

    Проектирование крыши начинают с расчета ее остова – стропильной конструкции. При этом нужно учитывать, что строение при использовании того или иного материала будет отличаться, хотя бы исходя из имеющегося у них различного веса, например, ондулин в 6–7 раз легче керамической черепицы.

    Как правильно выставить стропильную систему: функциональность здания

    Расчет ног – это первый шаг на пути того, как сделать стропильную систему правильно. Их сечение определяют на основе данных о действующих нагрузках (тяжести самой конструкции и кровельного «пирога», снеговой и ветровой нагрузке) и угле наклона крыши с учетом запаса прочности (не меньше 1,4). Расчетно определяют также шаг стропил (расстояние между ними). Решают, какие стропила применить – наслонные или висячие, есть ли необходимость в таких промежуточных элементах, как затяжки, которые препятствуют «разъезжанию», или раскосы, призванные разгрузить стропила. Для стандартных строений 6 × 6 м можно найти уже готовые типовые решения, однако, предугадать для других случаев, скорее всего, не получится.

    Кровлю поддерживает каркас. Он состоит из обрешетки, которая непосредственно несет эту кровлю, и стропил. Посредством них нагрузка от веса крыши, ветра, снега передается на внутренние опоры и стены. Конструкцию стропил выбирают в зависимости от формы крыши, величины пролета, наличия внутренних опор и их расположения и действующих нагрузок.

    Главные элементы остова крыши

    Основной фигурой строения является треугольник, который, как известно, – самая жесткая геометрическая фигура. Главным элементом любой стропильной фермы являются стропильные ноги. Уложенные вдоль ската они поддерживают обрешетку.

    – это опорный брус на который опираются ноги. В деревянных эту функцию выполняет бревно или брус верхнего венца сруба. При кирпичной кладке – это специальный брус, который устанавливают заподлицо с внутренней плоскостью стены. Между мауэрлатом и кирпичной стеной обязательно прокладывают слой гидроизолирующего материала.

    При необходимости верхнюю часть стропильных ног поддерживают при помощи системы стоек и раскосов. Они, с одной стороны, обеспечивают жесткость конструкции, а с другой – передают нагрузку на опорные столбы и внутренние стены и разгружают тем самым ноги.


    В местах, где отсутствуют несущие стены, опорой для пяток стропильных ног могут стать продольные, достаточно мощные, балки, так называемые, боковые прогоны. Их длину ограничивают оказываемой на них нагрузкой.

    Коньковый прогон
    – на нем в вершине всего каркаса соединяются между собой стропила (фермы). В дальнейшем на этом прогоне будет устраиваться конек крыши.

    Для защиты от ветровых нагрузок в плоскости каждого ската устанавливают диагональные связи (сколько потребуется).

    Стропильные ноги и мауэрлат вместе должны быть накрепко связаны со стенами. В кладку под пятками ног заделывают ерши (стальные шпильки) или заранее ставят заранее закладные элементы. Ноги к ним притягивают с помощью скрутки из стальной проволоки (диаметр 6 мм).


    Этот прием для срубов считают необязательным, поскольку верхний венец и так всегда надежно связан с остальной стеной.

    Кобылка в стропильной системе
    (доска, которой наращена нога) используется для устройства вылета или карнизного свеса. Кровельный свес выполняет защитную функцию – отводит дождевую или талую воду, стекающую с крыши. устанавливают с отступом от стены самое меньшее на 40 см. Доска для нее должна быть меньшей ширины, чем стропила.

    Как усилить в опасных узлах

    Подмоги
    крепят в пролете между подстропильной ногой и мауэрлатом с помощью болтовых хомутов или металлических зубчатых пластин.

    Одним из опасных узлов, который имеет неразрезная стропильная нога является опирание на подкос. В этом месте возникает наибольший изгибающий момент, из-за чего приходится прибегать к увеличению сечения в целом. Однако, поскольку в этом узле прогиба нет, достаточно лишь увеличить ширину стропил, закрепляя двусторонние дощатые накладки. Их крепят гвоздевым боем, болтовыми хомутами или болтами.


    Если стропило уже было усилено подмогой, то ее можно сделать длиннее настолько, чтобы вывести край подмоги за опорный узел. Таким образом удается решить одновременно две задачи: усилить опорный узел и прогиб в пролете.

    Если по какой-то причине, например, подгнивания, опирание на мауэрлат становится ненадежным, к пятке ноги крепят дополнительные подкосы. Они будут упираться в ту же балку мауэрлата или же в дополнительный лежень. Кстати, так же проводят выравнивание стропильной системы висячего типа.

    Какие материалы нужны: учитываем функциональность

    Основным материалом, который используют при изготовлении стропильных конструкций, особенно в индивидуальном строительстве, неизменно остается дерево. Учитывая специфику материала, еще на стадии проектирования необходимо предусмотреть конструктивные, а также защитные мероприятия, направленные на продление службы древесины. К первым относят: устройство в местах, где соприкасаются дерево и кирпичом, прокладок из гидроизоляционных материалов, создание и поддержание паро- и гидроизоляционных слоев, предотвращение протечек, обеспечение вентилируемыми зазорами кровли. К защитным – чем обработать стропильную систему, чтобы оградить ее от загнивания, плесени, пожаров и т. д.

    В прежние времена использовался исключительно каркас из бревен или полубревен. Сегодня предпочтение отдается готовому прямоугольному брусу – его сечение соответствует расчетным нагрузкам, или доскам с сечением 50 × 200 (50 × 150) мм, которые в случае необходимости сплачивают. В основном используют древесину хвойных пород – сосны, ели, лиственницы без пороков (влажность не больше 18–22%).

    Для повышения жесткости и усиления на отдельных участках вводятся металлические элементы. К примеру, они служат опорами для самых нагруженных коньковых прогон. Пролеты между частями из металла заполняются деревянными элементами. Такой комбинированный вариант намного прочнее деревянного, к тому же позволяет использовать безраспорно-наслонную схему.

    Определенные сложности создает стропильная система эркера или мансарды с использованием металла. Он, как известно, отличный проводник, поэтому стандартное утепление – когда между стропил, может и не подойти. Теплоизоляцию нужно уложить так, чтобы металлическая часть оказалась или снаружи его слоев, или полностью внутри помещения (тогда весь кровельный «пирог» – покрытие кровли, вентиляционный зазор, все виды изоляции, тепло-, влаго-, паро- и внутренняя обшивка будут снаружи).

    Оба этих способа не без недостатков: в первом случае имеем дело с потерей значительного объема помещения, во втором – возникает необходимость декорировать стропила (вагонкой, гипсовыми листами, декоративными панелями, гипсокартоном и т. п.).


    Способы изготовления стропильных каркасов

    Первыми можно отметить изготовление конструкции стропил методом «паз-шип» или при помощи гвоздей, болтовых, скоб, хомутов и прочих подобных соединений. Самым популярным, безусловно, является использование при скреплении стропил гвоздей и скоб.

    Однако не надо забывать, что такое соединение по мере высыхания деревянных элементов теряет в надежности и прочности. Этого недостатка позволяют избежать болты.


    Второе решение – в использовании при крепеже элементов конструкции фасонных штампованных деталей из стали и саморезов. Монтажные детали бывают разного назначения и формы, начиная от универсальных, например, уголки для стропильной системы или пластины, до исключительно специальных, типа подкосов, в том числе и усиленных. Таким образом, создание сложного варианта становится похожим на работу с детским конструктором.
