Содержание статьи

Самостоятельно или доверите все работы строительной компании, самым первым этапом станет создание и последующее согласование проекта дома. В числе прочих составляющих этого объемного документа должен быть расчет электроснабжения, который делается проектной организацией или проектировщиками строительной компании в соответствии с ПУЭ, правилами пожарной безопасности, ГОСТом и прочими нормативными документами.

Проект не только составляется специалистами, но и проходит тщательную проверку в процессе утверждения, поэтому можно быть уверенным в безопасности , при условии, что при выполнении монтажных работ не будет сделано отступлений от документации.

В то же время часто требуется поменять проводку в уже построенном доме, не имея подробного и точного руководства и схемы. Такие работы можно сделать самостоятельно, не привлекая специалистов проектных и монтажных организаций. Однако для того, чтобы дом оставался безопасным, следует учесть все особенности такого типа электропроводки.

Подвод кабеля к дому

Подтянуть кабель к строению можно двумя способами: воздушным и подземным. Каждый из них имеет достоинства и недостатки, а также определенные требования в отношении монтажа.

Воздушный подвод кабеля

Преимуществами такого способа подвода являются низкая стоимость и легкость монтажных работ. К недостаткам следует отнести недолговечность конструкции в сравнении с подземной проводкой и снижение эластичности в месте ввода кабеля в строение. При этом следует спроектировать подвод таким образом, чтобы линия не могла быть повреждена растущими близ нее , и следить за выполнением этого условия в дальнейшем.
Для воздушного подвода предпочтительнее использовать самонесущий изолированный провод (СИП).

Подземный подвод кабеля

Преимуществами подземного подвода являются надежность и долговечность, недостатками – высокая стоимость и сложность работ.

При монтаже подземного ввода точка подсоединения питающего дом ответвления должна располагаться на столбе общей сети не ниже уровня 2 м. Заглубление кабеля – не менее 0,8 м.

Последовательность работ при монтаже подземного ввода:

  1. От точки подсоединения к точке ввода глубиной не менее 1 метра.
  2. На дно траншеи насыпается песок (высота слоя – около 20 см).
  3. Поверх песчаного слоя укладывается кабель.
  4. Кабель засыпается слоем земли высотой 30 см.
  5. Поверх первого земляного слоя укладывается специальная предупреждающая лента из устойчивого к гниению и внешнему воздействию материала с надписью «Осторожно кабель! Не копать!».
  6. Траншея зарывается окончательно.

Для монтажа подземного подвода электропроводки предпочтительнее использовать кабель марки ВБ6Шв.

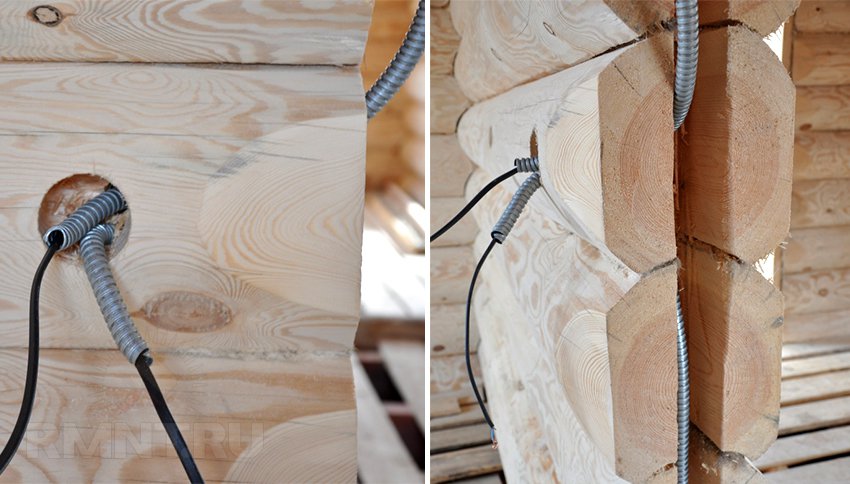

Место входа кабеля в дом

Электрический ввод в деревянный дом должен осуществляться только при помощи медного кабеля. Если подводной участок сети представляет собой алюминиевый кабель, перед местом входа делают переход с алюминия на .

Нельзя просто протянуть кабель через отверстие в стене. Согласно Правилам, через стену кабель должен проходить по специальной гильзе, представляющую собой отрезок металлической трубы. Устанавливают гильзу таким образом, чтобы с обеих сторон стены выступали ее края высотой около 1 см. На выступающие части надевают пластиковые кольца, предохраняющие кабель от повреждения.

Скрытая электропроводка в деревянном доме

Скрытая проводка требует соблюдения целого ряда условий. Она монтируется перед тем, как на стенах, потолке и на полу будет установлена обшивка. Кабель скрытой электропроводки в деревянном доме обязательно должен укладываться в специальные негорючие трубы-каналы, среди которых наиболее популярными являются оцинкованные. Трубы-каналы или могут быть как металлическими, так и неметаллическими, при условии, что последние изготовлены из негорючего материала.

Основным преимуществом скрытой проводки считается ее эстетичность, однако, если принимать во внимание большой выбор, высокое качество и красивый внешний вид приспособлений для монтажа открытой проводки, отсутствие видимых линий подвода электричества нельзя решать определяющим фактором. Кроме того, у скрытой проводки есть серьезные недостатки:

  • высокая стоимость,
  • сложность монтажа,
  • сложность работ по перемещению электроточек при возникновении такой необходимости.

Открытая электропроводка в деревянном доме

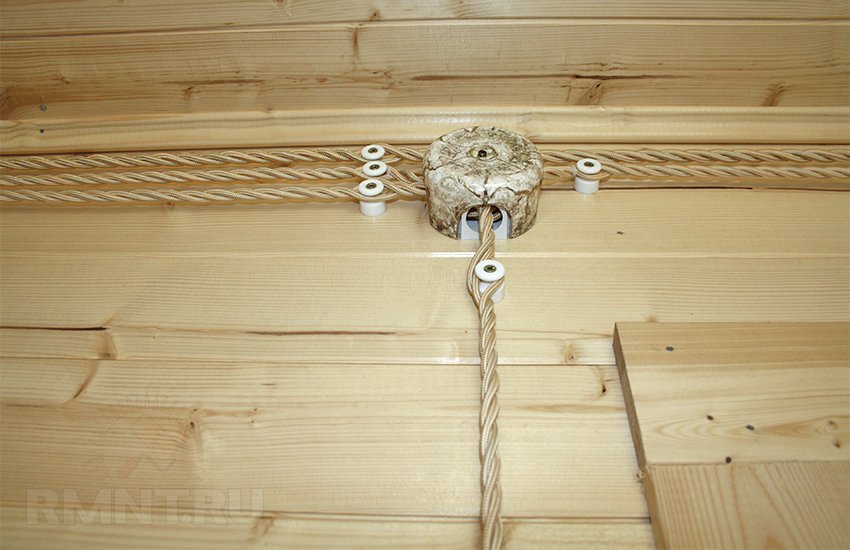

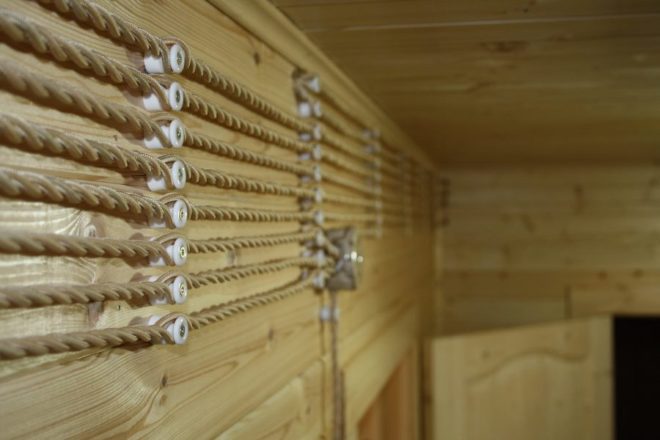

Популярный не так давно способ монтажа открытой электропроводки «на роликах» сегодня применяется лишь в «подсобках», хозблоках и . Однако, невысокая стоимость приспособлений для «маскировки» проводов позволяет и в этих помещениях использовать более современные способы монтажа электропроводки открытого типа.
Для электропроводки открытого типа в деревянном доме применяют:

  • кабель-каналы,
  • металлические рукава,
  • ПВХ-гофре,
  • ПВХ-трубы,
  • ПВХ-короба,
  • кабельные лотки,

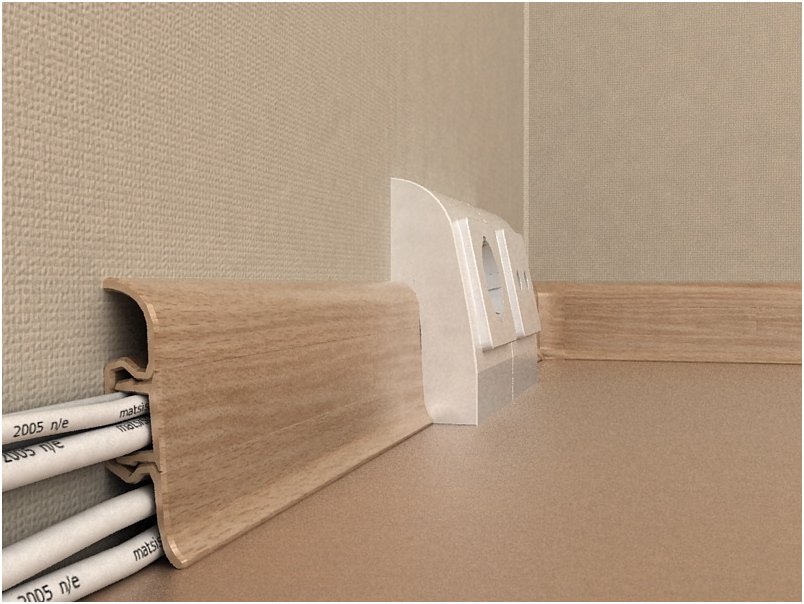

  • специальные плинтуса с полостью для прокладки кабеля.

Для оптимизации и обеспечения безопасности работ по монтажу открытой электропроводки рекомендуется придерживаться следующей последовательности действий:

  1. Разметка электропроводки.
  2. и выключателей. На этом этапе важно помнить о том, что розетки и выключатели в деревянном доме устанавливаются на специальные подрозетники.
  3. Прокладка кабелей. Сечение кабель-каналов или других приспособлений для укладки кабеля следует выбирать таким образом, чтобы они не были заполнены более чем на 60% объема. В противном случае возникает риск нагрева, как самих кабелей, так и их «упаковки». При прокладке кабелей следует помнить, что прохождение кабелей через стену внутри дома должно быть таким же, как и в месте ввода кабеля в дом – через металлическую гильзу.
  4. Укладка кабелей.
  5. Подключение.

Документация на электропроводку

Для того, чтобы самому получить дополнительное подтверждение надежности и безопасности электропроводки, а также иметь необходимые документы для предъявления пожарной инспекции, следует обратиться в электролабораторию, специалисты которой проведут необходимые измерения и приемо-сдаточные испытания, после чего выдадут владельцу дома протоколы, подтверждающие исправность и работоспособность электропроводки.

Согласитесь что частный загородный дом, полностью выполненный из дерева, это, конечно, круто и красиво. Деревянное строение обладает многочисленными достоинствами. Оно тёплое и прочное, с идеальным уровнем влажности, а что касается экологического баланса, то ни один строительный материал даже в сравнение не идёт с натуральным деревом. Но при всех преимуществах у такого дома есть один существенный недостаток, пожарные называют подобные строения «сгораемым материалом». А так как причиной возникновения пожаров зачастую становится электричество, самой актуальной проблемой была, есть и будет проводка в деревянном доме. По статистике пожарных организаций на её долю приходится половина всех возгораний в зданиях, выстроенных из деревянного бруса.


Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

  • Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
  • Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

  • Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
  • Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
  • Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
  • Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
  • Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно поделить на несколько основных шагов:

  • Расчёт общей мощности, которая понадобится для всех потребителей электроэнергии (бытовые электрические приборы, электроинструмент, осветительная сеть).
  • Перед тем, как сделать проводку в деревянном доме, обязательным является составление схематического проекта.

кликните для увеличения

  • На основании схемы и расчётных данных по нагрузке производится подбор и покупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
  • Выполнение ввода от магистральной линии электропередачи до дома.
  • Установка и сборка распределительного щитка.
  • Монтаж внутренней проводки (в деревянном доме применяют варианты скрытой и открытой прокладки проводников).
  • Установка коммутационной аппаратуры и осветительных элементов (розеток, распределительных коробок, выключателей, люстр, светильников, бра).
  • Монтаж защитного заземления и УЗО.
  • Лабораторные испытания, проверка работы бытовой электрической сети и оформление соответствующей документации.

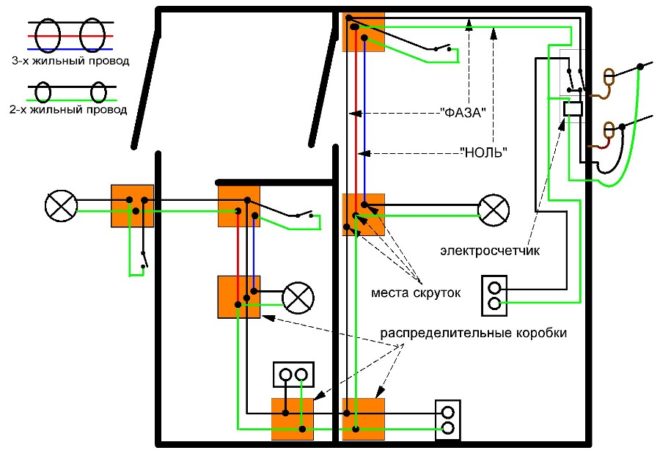

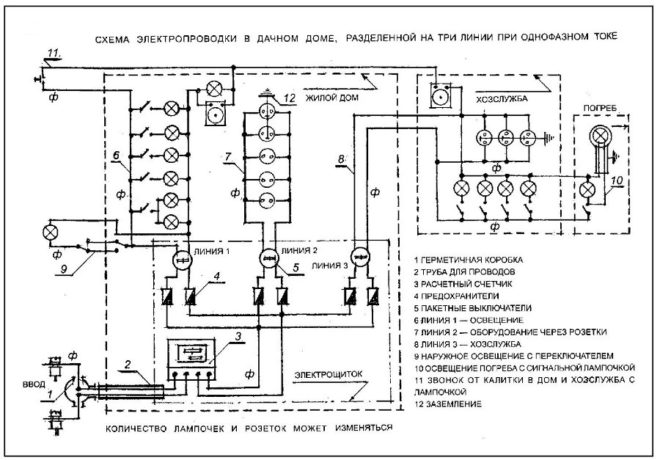

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения

Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

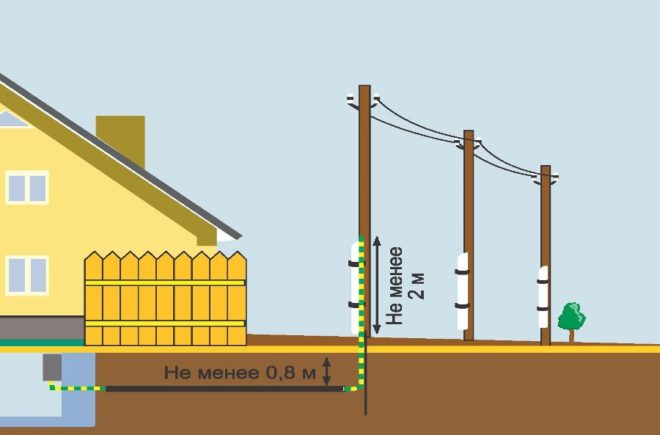

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

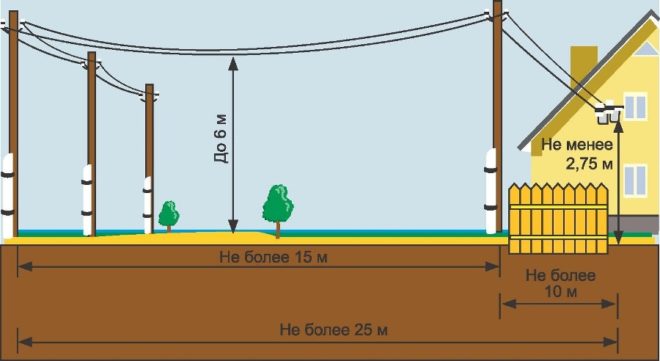

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы. Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек.

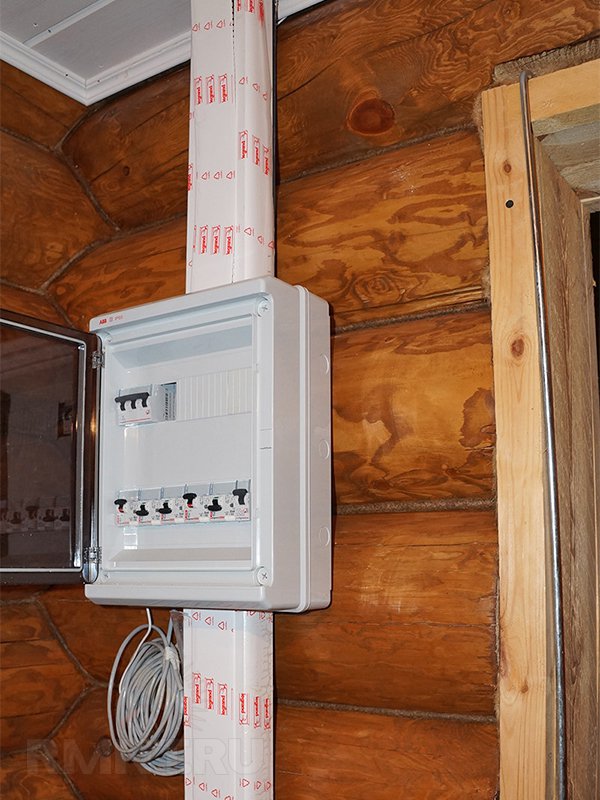

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

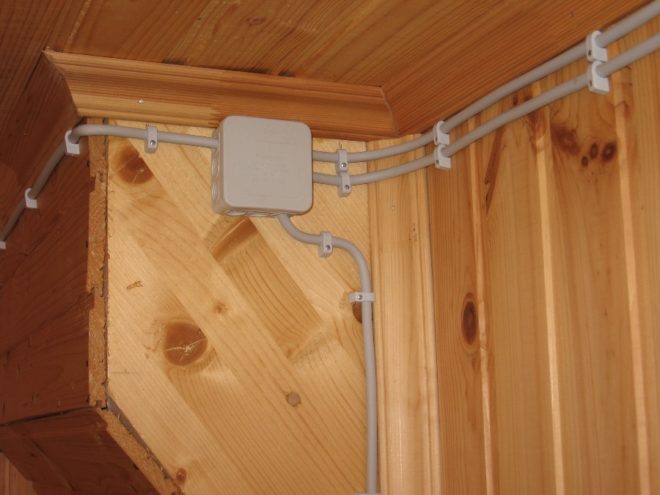

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

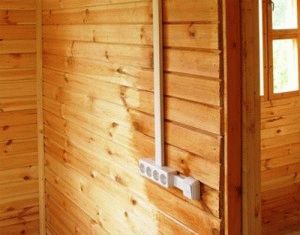

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

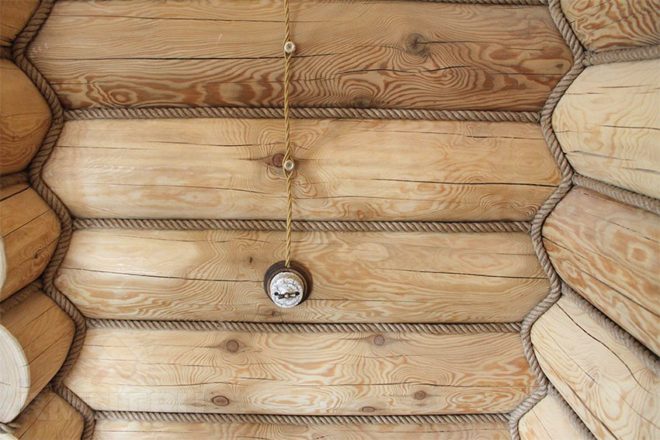

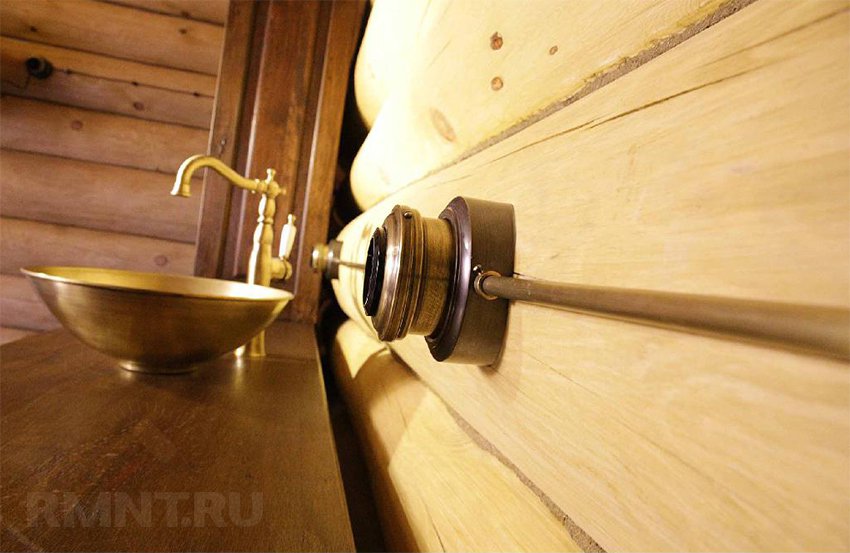

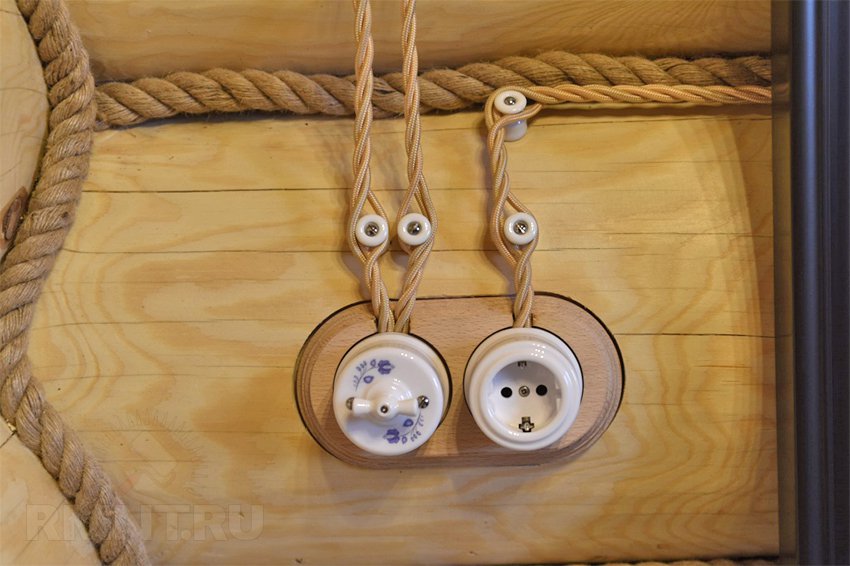

Открытый кабель

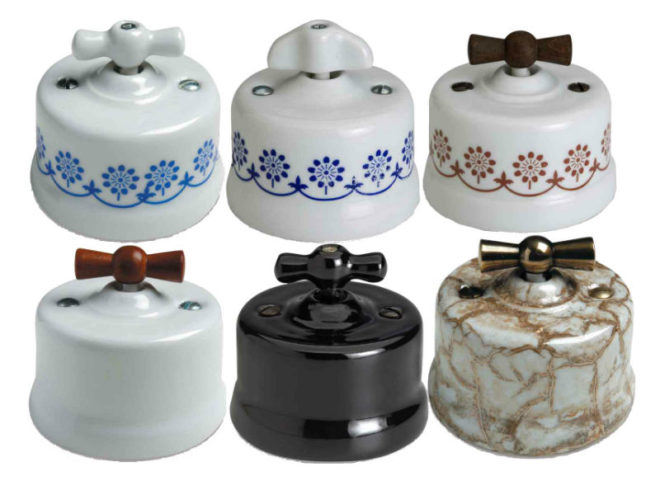

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

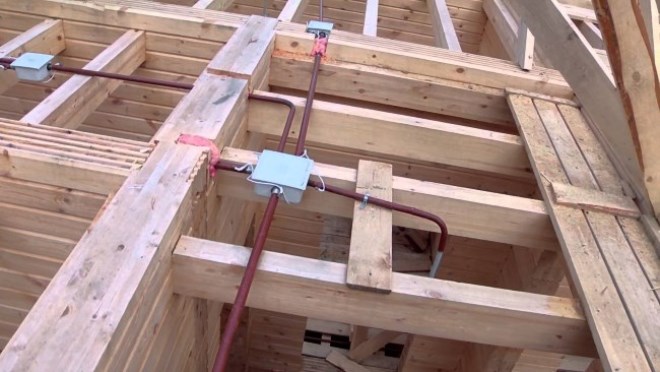

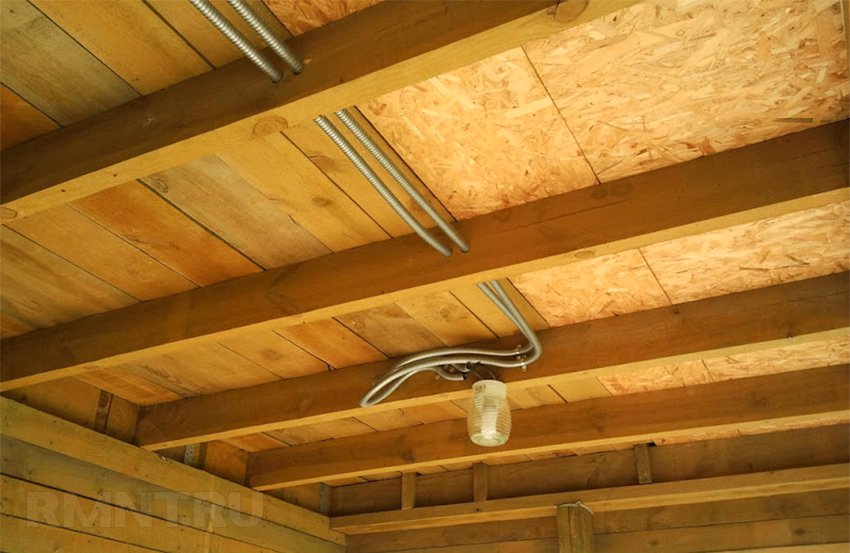

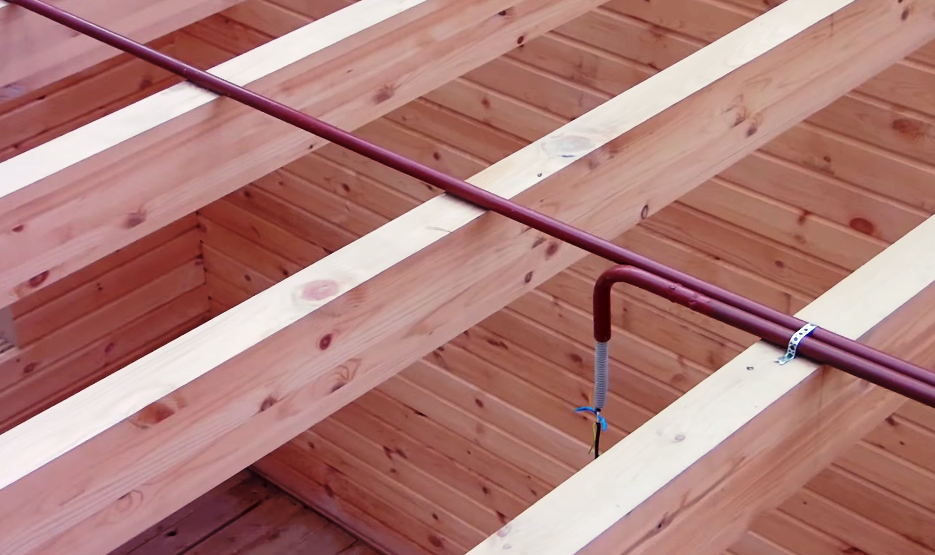

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

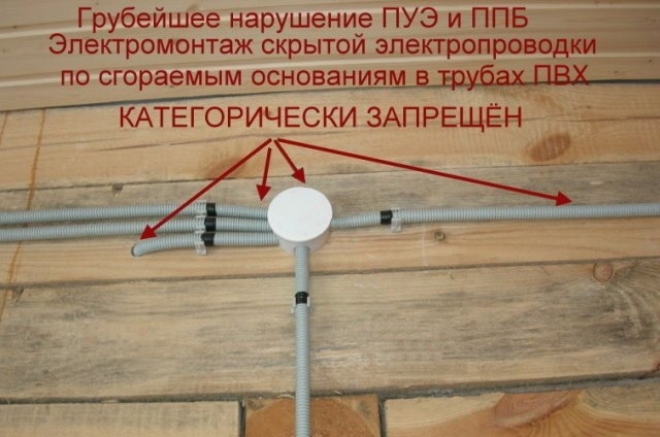

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

  1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
  2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

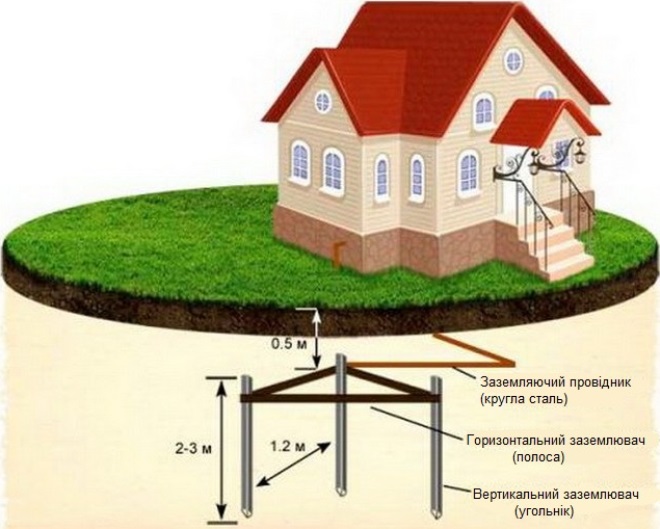

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

  • Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
  • По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
  • Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

  • В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
  • Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

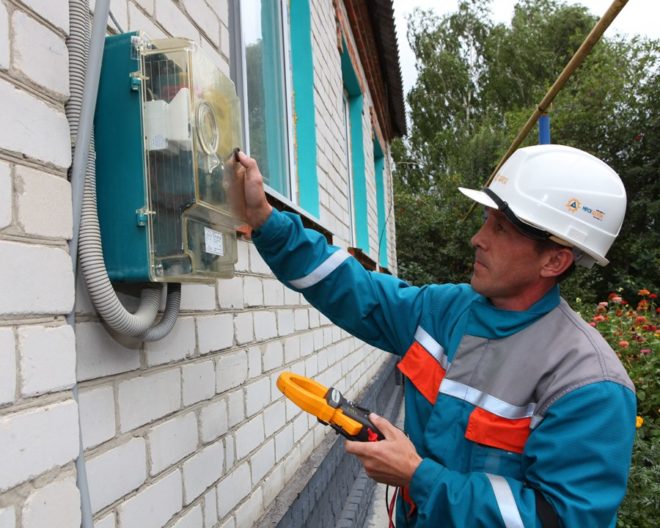

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

  • выполнят измерение сопротивления изоляции;
  • прогрузят автоматы;
  • сделают измерение сопротивления заземляющего проводника;
  • проверят петлю «фаза-ноль»;
  • выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

В аспектах электромонтажа деревянные постройки — наиболее сложные объекты. Мы приготовили для вас свод правил по устройству проводки в деревянном доме, где подробно рассмотрены вопросы касательно выбора материалов и систем прокладки кабеля, а также монтажа установочных изделий.

1. Проводка в строгом соответствии нормативам

Организация электросети в деревянном доме уступает по сложности только постройкам на несъёмной пенополистирольной опалубке . Прокладка по горючим основаниям допускается только открытым способом либо со стопроцентной локализацией проводника внутри защитной оболочки.

Это требование не так строго к каркасным внутренним перегородкам с негорючим наполнителем. В наиболее правильном варианте проход кабеля через стойки каркаса сопровождается огильзовкой последних, на практике чаще всего проводник облачают полностью в гофру или металлорукав, обеспечивая сменяемость.

Прокладка открытым способом — тоже неплохое решение. Предусмотрен ряд фурнитуры и техника монтажа, делающая открытую проводку эстетически приемлемой и даже добавляющей долю колорита в интерьер. Помимо пластиковых кабель-каналов возможна прокладка провода ПВ-1 с намоткой на керамические изоляторы и использование корпусной установочной арматуры неутопленного типа. В случаях скрытой прокладки используют негорючие марки кабеля: ВВГнг или КГнг.

По причине сложности монтажа разводка кабеля по стенам должна сводиться к минимуму. Но для этого потребуется досконально продумать схему прокладки кабельных линий.

2. Схема разводки по стенам и потолку

В наиболее приемлемом варианте исполнения электросети по дому каждая электрическая точка связывается по одной прямой линии с каркасным полом, перекрытием или черновым потолком, закрытым подвесным или натяжным покрытием. По технологической полости, скрытой от глаз, выполняется вся основная разводка, хотя чаще линии просто тянутся по одной к групповому щитку . Естественно, что основную массу розеток и выключателей следует размещать на внутренних стенах, а на ограждающих — только при необходимости.

Разумным решением будет прокладывать проводку освещения от выключателей к потолку, а провода для подключения розеток уводить вниз, к полу. Ввиду своей малой нагруженности линии осветительной сети могут организовываться посредством распаечных коробок, недоступных для обслуживания. Достаточно подвести линию питания от автоматического выключателя к такой коробке, а от неё опустить к ключу провод коммутации и по нитке питания к каждой осветительной группе.

Линии розеток и групп общего назначения допускается объединять в так называемые гирлянды. Важно, чтобы на каждом клеммном зажиме розеток фиксировалось не более двух жил. В ином случае каждая розетка и группа соединяются в скрытых распределительных коробках, а линии с особо высокой нагрузкой от бытовой техники и нагревателей следуют до группового щитка без разрыва.

Шлейфы, собирающиеся на стене у группового щитка, рекомендуется накрывать декоративным кожухом. При групповой прокладке кабелей рекомендуется также отделить основание негорючей подложкой, например, отрезом гипсокартона.

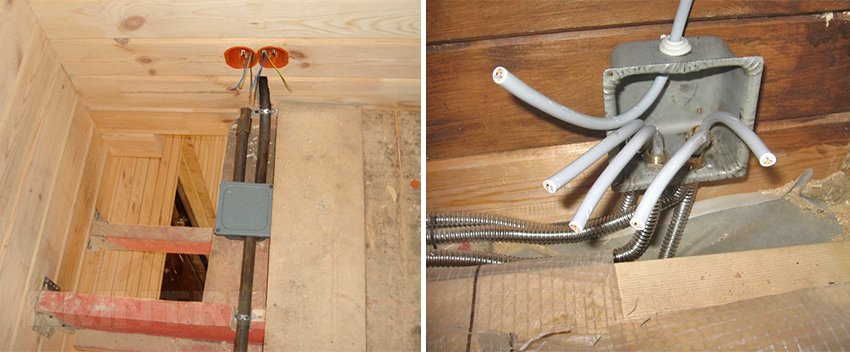

3. Локализация проводников и разветвлений

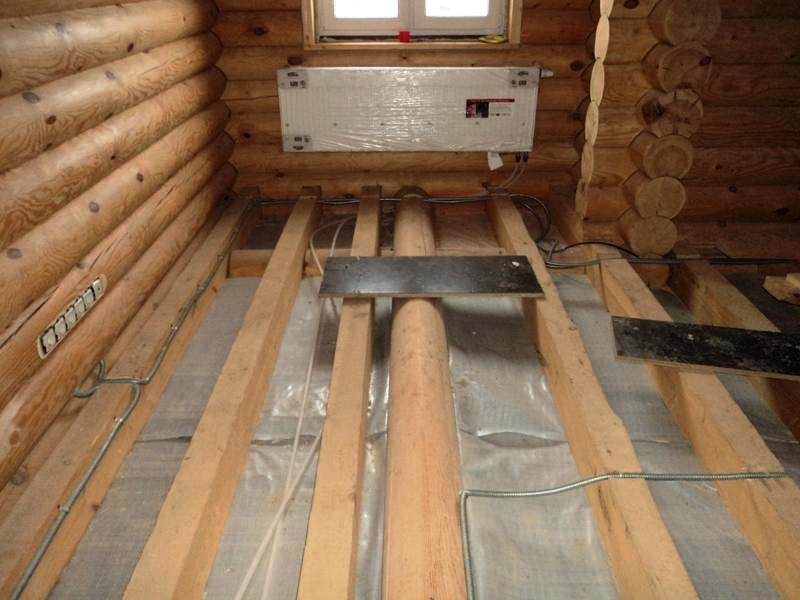

По некоторым причинам монтаж открытой проводки может быть неприемлем. В этом случае задача многократно усложняется, несмотря на то, что прокладываемая по стенам часть проводки составляет всего 15-20% от общей протяженности линий.

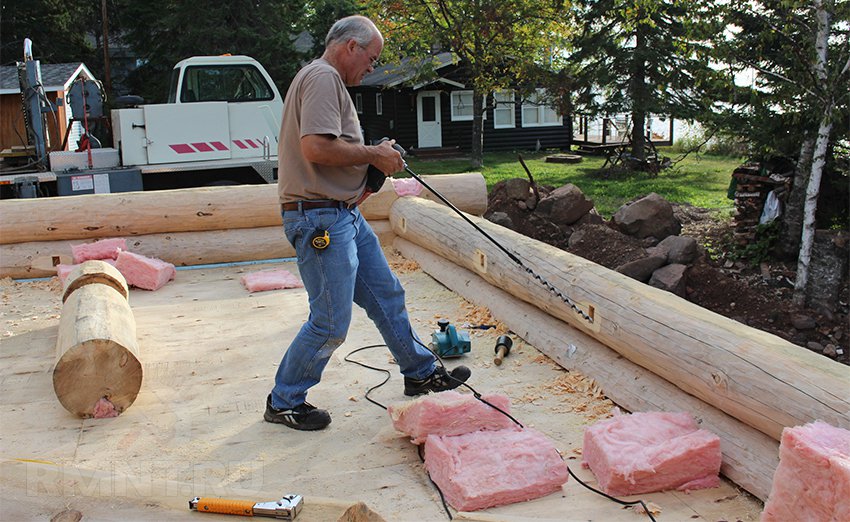

Возможность скрытой прокладки должна быть заложена ещё на этапе предварительной сборки сруба. Согласно плану внутреннего электроснабжения в стенах по мере их укладки изготавливают технологические каналы для кабеля. Используют для этого либо электростамески, либо корончатые свёрла. Ориентировочная ширина канала — 30-50 мм.

В сечении каркасной системы пола или перекрытий сверлятся выходные отверстия. Установка электротехнической арматуры возможна утопленным методом, для этого канал находят щупом и сверлят корончатым сверлом 60-80 мм отверстие в массиве бруса. Установочные коробки для розеток и выключателей нужно использовать стальные, желательно с вкладышем из стеклоткани.

Участки труб, проложенные внутри стен, должны быть локализованы от окружающей среды. Используется для этого гладкая труба: металлическая с толщиной стенки от 2,5 мм или стальная — от 1,2 мм. Значения эти ориентировочные, более точный расчёт требует учитывать нагрузку и напряжение на линии, а также тип и количество проводников внутри оболочки.

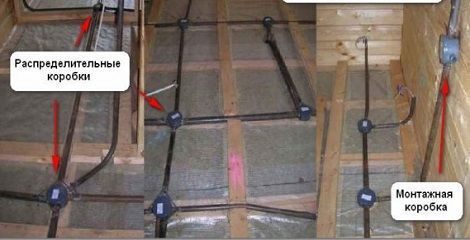

Для ветвления линий электропередач, скрытых в полостях каркасных конструкций, рекомендуется использовать металлические коробки. Для внутренней установки желательна защита от древесной пыли степенью не ниже 3, влагозащита не учитывается. Ввод оболочек кабельных линий следует развальцовывать, либо оснащать ограничительным кольцом или гайкой, не позволяющей расстыковки.

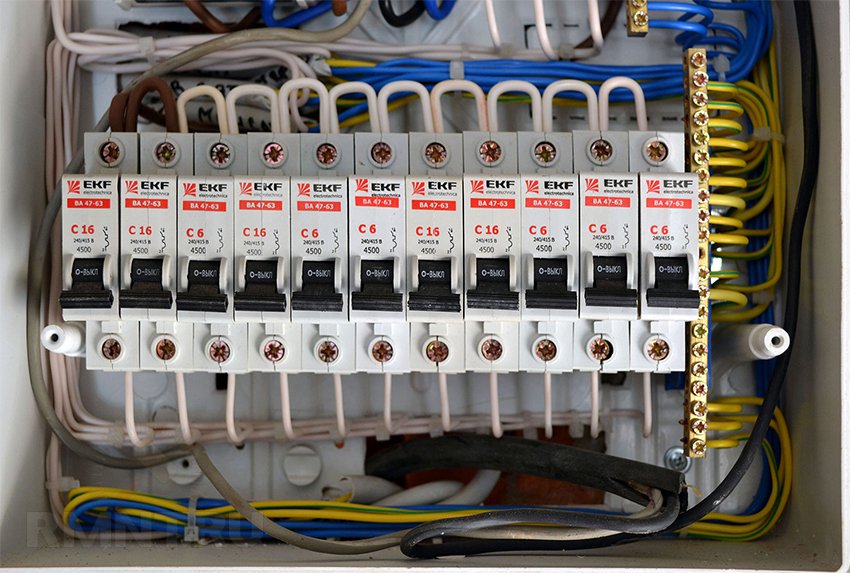

4. Защитные устройства

Электромонтаж в деревянном доме может быть осложнён особенностями устройства групповых и распределительных щитов. Отличие наблюдается как в способе монтажа корпусов, так и в подборе защитного оборудования.

Монтаж корпуса электрических щитков должен производиться на негорючее основание. Поэтому под центральные щиты с ВРУ рекомендуется обить поверхность жестью, а при установке групповых щитков использовать подкладки из текстолита или стеклоткани.

Связывать групповые щитки с перекрытием и полом удобно посредством кабель-канала , в котором прокладывается обычно 3-4 линии для каждой комнаты. Не рекомендуется размещать щитки вплотную к потолку или полу.

Защитные автоматы подбираются согласно допустимому длительному току для кабеля на отходящей линии, выбор всегда осуществляется в сторону меньшего номинала. Оборудование, не имеющее внутренней защиты от короткого замыкания, а также линии с фиксированной максимальной нагрузкой (духовые шкафы, кондиционеры) подключаются через автоматический выключатель с номиналом по потребляемой мощности и невысокой задержкой срабатывания при перегрузке (характеристики В и А).

В деревянных домах принято прокладывать проводку по трёхпроводной схеме, где защитный проводник не связан с нулевым . По этой причине установка дифференциальной защиты от удара током может сопровождаться ложными срабатываниями. А вот диффавтомат противопожарного типа, отслеживающий утечки в изоляции, будет очень полезен.

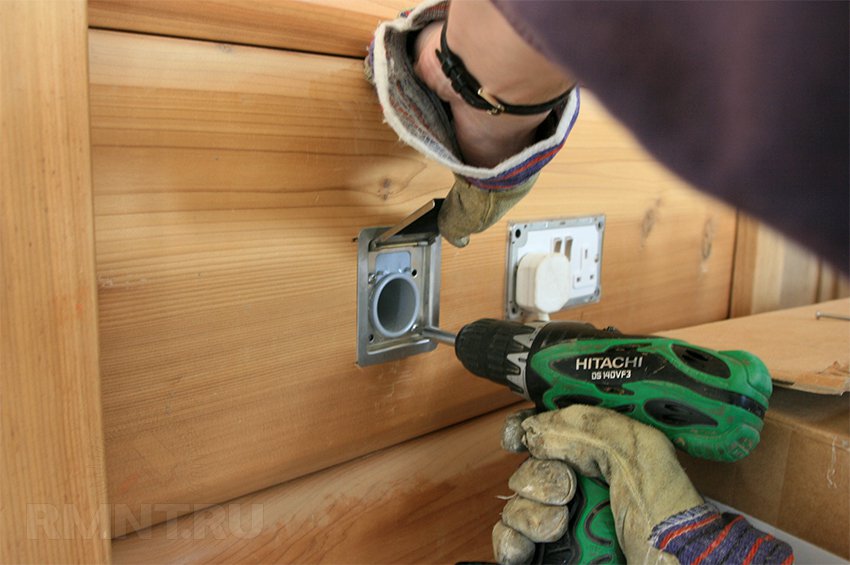

5. Монтаж установочных изделий и арматуры

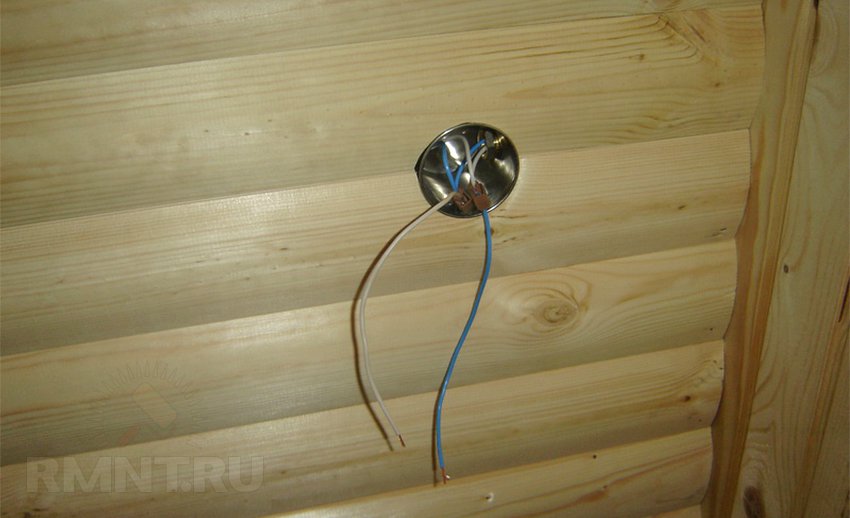

На завершающем этапе проводится монтаж чистовой электрики. Наиболее просто это делается с использованием фурнитуры неутопленного типа. Её достаточно легко прикрутить к деревянной стене парой саморезов, предварительно заведя в корпус и подключив жилы проводов.

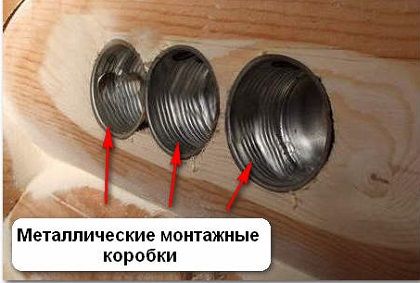

Гораздо больше времени и сил уходит на установку скрытой (утопленной) арматуры. Для плотного примыкания рамок необходима плоская поверхность, поэтому брёвна предварительно обтачивают рубанком. Далее проделывается отверстие, связывающее поверхность со скрытым каналом. Оно используется в качестве центрирующего при сверлении установочной ниши корончатой фрезой.

Характерно, что установочные коробки могут вмуровываться так же, как и в каменные стены — путём посадки на алебастр. В ином случае область должна быть локализована и связана с кабельным каналом негорючей жёсткой гильзой.

Содержание:


Современных владельцев деревянных домов уже давно не устраивает открытая проводка старого образца, закрепленная на керамических изоляторах. Электрические сети имеют определенные технические параметры. Они не должны портить интерьера, в то же время быть незаметными и доступными для проверки, профилактики и ремонта. Этим требованиям полностью соответствует скрытая электропроводка в деревянном доме.

Скрытая электропроводка будет нормально работать в течение длительного времени, при условии правильного выполнения . Всем известно, что большинство пожаров на деревянных объектах происходят из-за неграмотного монтажа и желания сэкономить. Скрытая проводка в деревянном доме всегда обходится намного дороже открытого варианта. Поэтому, если денежных средств недостаточно, лучше остановиться на сетях, расположенных снаружи.

Технические условия для скрытой проводки

На практике применяется лишь несколько способов скрытого монтажа, которые соответствуют всем необходимым требованиям. Прежде всего, должна обеспечиваться пожарная безопасность, поэтому для прокладки используются только негорючие материалы, способные локализовать возгорание. В таких вопросах не следует выдвигать на первый план дизайн и эстетику в ущерб качеству прокладываемых линий.

Требования к скрытой проводке в деревянных домах:

  • Если для прокладки используются пластиковые или металлические , они должны изолироваться от горючих материалов. Между ними укладываются негорючие вещества, обладающие низкой теплопроводностью. Чаще всего, для изоляции применяется бетон, алебастр или цементная штукатурка. Толщина защитного слоя рассчитывается исходя из мощности кабеля или провода. Это связано с тем, что пропитка дерева негорючими смесями не защищает при электрической дуге короткого замыкания, имеющей высокую температуру.
  • Наиболее подходящим материалом, обеспечивающим надежную прокладку проводов, служат трубы и короба из металла и стали. Для их соединения используются болты или сварка. Для всей системы труб устраивается заземление. Самыми технологичными считаются медные трубы. Они могут изгибаться во всех направлениях, без использования специальных приспособлений, что позволяет укладывать разветвленные схемы повышенной сложности.
  • Трасса для будущих линий размечается с минимальными изгибами и поворотами. Если возникают сложности с протягиванием кабеля, то в местах повышенной сложности монтируются монтажные коробки из меди или стали. Их не следует устанавливать в избыточном количестве, поскольку лишние звенья способны лишь ослабить общую цепь. Для обеспечения свободного доступа для контроля и обслуживания сети, коробки не должны закрываться какими-либо декоративными покрытиями, панелями и прочими конструктивными элементами.
  • Монтажные трубопроводы устанавливаются на такую глубину, чтобы не возникло нарушений прочности и несущих характеристик деревянных перекрытий и стен. Расчет расположения и количества всех элементов происходит с учетом возможности замены поврежденных проводов без необходимости разбирать деревянные конструкции.
  • Выбор металлической трубы происходит в соответствии с характеристиками и свойствами кабеля. При прокладке в трубе провод не должен занимать свыше 40% внутреннего пространства трубы, что дает возможность легко протягивать его по всей длине участка. В одном трубопроводе можно прокладывать сразу несколько кабелей, при условии соответствия их суммарного сечения диаметру трубы в размере тех же 40%. Величина сечения провода определяется его наружным диаметром, вместе с изоляцией. Толщина стенок труб также выбирается в соответствии с сечением кабеля.
  • Перед тем как протягивать провод, необходимо замерить сопротивление изоляции. Таким образом, проверяется его состояние и соответствие техническим условиям проекта. Такая проверка необходима, чтобы выявить возможные нарушения изоляции во время транспортировки, хранения и подготовительных работ.
  • Для протягивания проводов используются пластиковые торцевые втулки, чтобы исключить повреждение изоляции об острые края трубопроводов. После завершения укладки электропроводки проводится повторный замер изоляции.

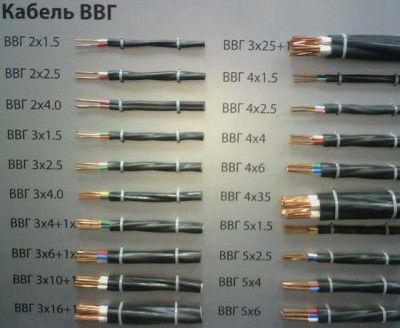

Выбор проводки для деревянного дома

Для деревянных домов применяются провода и кабели, имеющие специальную маркировку. Их изоляционное покрытие не сможет воспламениться даже под действием очень высоких температур.

Выбор провода осуществляется после того, как составлена схема прокладки и размечены все узлы. При монтаже электропроводки в деревянных домах используется кабельно-проводниковая продукция марок ВВГнг (А) или ВВГнг-П (А). Это провода с цельными медными жилами. Все они оборудованы двойной изоляцией. На внешней части кабеля имеется защитное изолирующее покрытие, материалом которого служит негорючий композитный пластик. Он отличается высокой прочностью и гибкостью, поэтому кабель может протягиваться по трубе на значительную длину специальным стальным тросом. Для каждой внутренней жилы в качестве изолирующего материала используется поливинилхлорид, окрашенный в собственный цвет, что значительно облегчает монтажные работы.

Температурный диапазон для таких проводов составляет от -50 до +50 градусов. Изоляция обладает высокими антикоррозийными качествами. Она очень устойчива к агрессивной среде и резким перепадам температур. Некоторые образцы кабелей с маркировкой LS при нагреве не выделяют токсичный хлористый водород и другие вредные вещества.

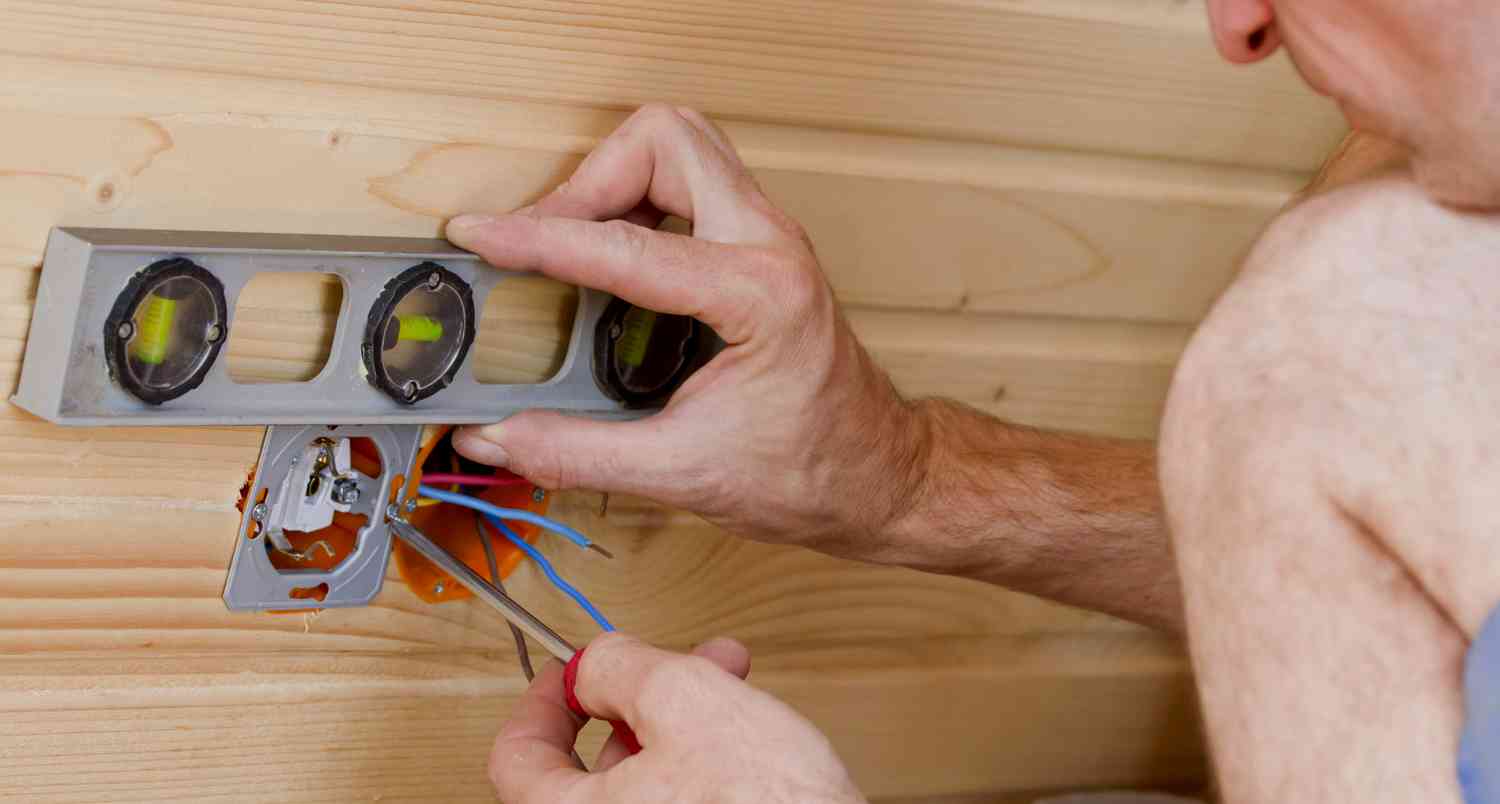

Как установить выключатели и розетки в деревянном доме

После того как проложены кабельные линии нужно установить розетки и выключатели в соответствии со схемой. В заранее определенных местах высверливаются гнезда, где будут располагаться металлические коробки, предназначенные для электроустановочных изделий.

Если все трубы и коробки соединены в единую непрерывную цепь, то вполне достаточно заземления распределительного щита. При возможном разрыве в каком-либо месте, устанавливаются дополнительные заземляющие провода, которые припаиваются к каждой коробке и трубе. В деревянных домах заземление сети имеет большое значение в обеспечении электро- и пожарной безопасности.

Соединение коробок и труб может производиться разными способами. Основными из них считается сварка или пайка, обеспечивающая высокое качество и надежность соединений, хороший контакт и защиту от коррозии.

Концы медных труб, заходящие внутрь коробки, развальцовываются, в результате соединение и контакт становится более надежным. Для соединения стальных труб применяются гайки, которые плотно накручиваются на специальную резьбу. Они надежно фиксируются и защищаются от коррозии.

После того как скрытая проводка в деревянном доме установлена, проводят ее испытания, позволяющие выявить возможные недостатки и просчеты, допущенные в процессе монтажа.

Электропроводка в загородном деревянном доме: сварка проводов

Капитальный ремонт или строительство дачного или загородного дома, возведение служебных надворных построек обычно завершается подводом электроснабжения и внутренней отделкой. Электрическая проводка в деревянном доме своими руками требует особенного внимания, а также соблюдения ряда специальных инструкций, норм и требований. Это обусловлено, во-первых, правилами пожарной безопасности электрического монтажа в деревянных домах а, во-вторых, низкой теплопроводностью дерева и его гигроскопичностью.

Монтаж электроприборов и электрических проводов в деревянном строении имеет ряд особенностей, которые необходимо учесть при строительстве или ремонте. Электрическая проводка в деревянном доме, правила установки и крепления электрических розеток, автоматов выключателей, счетчиков электрической энергии имеют ряд отличий по сравнению с электрохозяйством кирпичного дома.

Обеспечению безаварийной работы системы электроснабжения дома или дачи поможет правильно смонтированная электропроводка в деревянном доме своими руками.

Пошаговая инструкция по выполнению работы включает ряд обязательных действий:

  • определение типа подвода электропитания — воздушная линия или подземный кабель;
  • изготовление схемы электроснабжения помещения с учетом мощности всех электроприборов-потребителей;
  • плана размещения электрощита, автоматов выключателей, электросчетчика;
  • разметки расположения осветительных устройств, стационарных электроприборов и электрических обогревателей;
  • определение мест расположения и количества электрических розеток и выключателей. План разводки электрического кабеля к каждой точке подключения с указанием длины и требуемого сечения электропровода.

Составление схемы и плана электроснабжения

При составлении схемы электроснабжения, плана монтажа электрического кабеля необходимо учесть следующее:

  1. Распределительный щиток с электросчетчиком и автоматами выключателями следует устанавливать вблизи входной двери на высоте порядка 1,5 м. Это обуславливается удобством доступа к щитку и условиями безопасности.
  2. Перед электросчетчиком монтируется входной предохранительный автомат выключатель.
  3. Для каждой группы потребителей устанавливается отдельный автомат-выключатель для защиты от перегрузок.

Оптимальная высота расположения выключателей освещения 1,5 м, располагать их необходимо в районе входной со стороны дверного замка или дверных ручек. Электрические розетки размещаются, как правило, на высоте 0,8 — 1 м над уровнем пола, их количество и место расположения определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей следует учитывать также расстановку мебели так, чтобы предметы мебели не перекрывали доступа к ним.

Проводка в деревянном доме своими руками налагает повышенные требования и к используемым в работе электрическим кабелям. Для деревянных строений необходимо использовать только кабель с медной жилой, двойной или тройной изоляцией, изготовленной из негорючего материала, а также соответствующего нагрузке сечения.

Схема и план размещения электроприборов позволят рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, соединительные колодки, розетки и выключатели. После приобретения необходимых материалов электропроводка в деревянном доме может быть смонтирована достаточно просто и быстро.

Различные способы монтажа

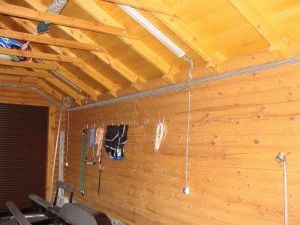

Электрическая проводка в деревянном доме (см. фото) может быть смонтирована различными способами:

  • внешняя проводка на скобах или фарфоровых изоляторах;
  • скрытая проводка в кабельных каналах;
  • укладка скрытого кабеля в шланге или трубе;
  • проводка в кабельном плинтусе.

Внешняя или открытая проводка в деревянном доме электрического кабеля с использованием крепежных скоб или фарфоровых изоляторов является одним из наиболее простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

  • неэстетичный внешний вид;
  • опасность повреждения открытого кабеля;
  • возможность повреждения распределительных коробок.

Чаще всего внешний монтаж электропроводки на крепежных скобах используется для служебных и вспомогательных помещений, а также для монтажа электроснабжения надворных построек. Крепление проводов на фарфоровых изоляторах используется, как ретро проводка в деревянном доме при оформлении жилища «под старину».

Скрытая проводка в деревянном доме

Более трудоемкой, но наиболее эстетичной и надежной является скрытая проводка в деревянном доме. К такому виду монтажа следует отнести прокладку проводов в специальных кабельных каналах, закрепляемых на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести каналы, имеющие цвет и фактуру дерева. Такие изделия очень хорошо выглядят на стенах из бруса, бревен или досок.

К скрытой разводке кабеля относят и разводку в электротехническом плинтусе. Такой плинтус изготавливается из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подводки кабеля от плинтуса к розетке или выключателю используют либо кабельные каналы, либо укладку между несущей стеной и декоративной отделочной панелью.

Укладка кабеля в металлическом шланге или пластиковой гофрированной защитной трубе используется для скрытой разводки электропитания. Она производится в пространстве между несущей деревянной стеной и декоративной облицовочной настенной панелью.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.

Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.

Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:

  • омметр;
  • вольтметр или тестер;
  • кусачки, пассатижи или бокорезы с изолированными рукоятками;
  • молоток;
  • отвертки;
  • рулетка;
  • строительный уровень;
  • монтажный нож для разделки провода;
  • электрическая дрель;
  • ножницы по металлу;
  • пила ножовка.

Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.

Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.

Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.

Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.
