Мощность старых стальных радиаторов. Заказать расчет радиаторов отопления можно у нас. Увеличение площади обогрева

Практически в каждом жилом помещении установлены отопительные приборы. Обычно это советские чугунные батареи, современные алюминиевые или биметаллические радиаторы. В доме будет тепло и уютно в том случае, если правильно произведен расчет радиаторов отопления
и качественно выполнен .

Зависит от нескольких факторов:

  • техническая возможность автономной или централизованной системы отопления
  • качество теплоносителя
  • индивидуальный выбор заказчика с учетом его представления о качестве данного прибора
  • ценовая политика

Правильный расчет количества радиаторов
обеспечит благоприятный микроклимат в отапливаемом здании. Предоставит возможность хозяину самостоятельно регулировать температуру в помещении. Поможет в подборе идеального отопительного оборудования под Ваш интерьер. С компанией «Savard» осуществится с оптимальным расчетом радиаторов.

С каждым годом зимы в нашей стране становятся суровее, и многие люди все чаще задумываются о или установке дополнительной новой. Каждый третий покупатель желает выполнить своими силами. Для этого им приходится столкнуться с вопросом размера и расчета секций радиаторов отопления
. Дальше мы предметно рассмотрим этот вопрос.

Расчет мощности батарей, радиаторов отопления

Первое, что Вам необходимо знать – это то, что при расчете вида отопительного прибора не играет роли, будь он чугунным, алюминиевым, стальным или сделанным из биметалла. Важен главный показатель – мощность агрегата. Все компании-производители в обязательном порядке указывают тепловую мощность радиаторов. На самый пожарный случай, зная модель агрегата, всегда можно найти технические данные в интернете. Маленький совет: кое-какие производители могут значительно завышать этот показатель.

Второе, что Вы должны знать – это площадь комнаты, которую Вам необходимо отапливать. Важно помнить, что расчет мощности батарей
необходимо выполнять не для общей площади частного дома, коттеджа или квартиры, а для каждой комнаты в отдельности.

Третье, формула для расчета мощности батарей отопления
на редкость проста, и ею может воспользоваться каждый. По СНиПу на 1 метр квадратный помещения со средней высотой потолка (2,7 метра) приходится 100 Вт тепловой мощности. Из этого следует:

  • K – количество секций
  • S – площадь
  • P – мощность радиатора

Пример: расчет мощности радиатора
для помещения площадью 30 кв.м со стандартной высотой потолка 2,7 метра. Средняя мощность одной секции составляет 180 Вт. Используем формулу расчета: K = 30 * 100 / 180 = 16,7 штук. Округляем до 17, то есть нужно 17 секций.

Как рассчитать мощность панельного радиатора

P (радиатора) = V * 41

  • P – мощность радиатора
  • V – объем комнаты (высота * длина * ширина)
  • 41 – это 41 Вт тепловой мощности нужной для обогрева 1 кубического метра стандартной постройки

Например: помещение 6 * 7 метров, с высотой потолка 3,5 метра. Сначала вычисляем объем комнаты V = 6 * 7 * 3,5 = 147. Используем формулу расчета: P (радиатора) = 147 * 41 = 6027 Вт.

Мы получили цифру, которая означает, сколько тепла, нужно отдать батарее, чтобы прогреть данное помещение. То есть в данном случае необходимо использовать два радиатора по 2500 Вт и один радиатор 1000 Вт. Вычислить количество секций очень просто, достаточно разделить полученную мощность на мощность одной секции.

Заказать расчет радиаторов отопления можно у нас

В нашей компании «Savard» каждый желающий может заказать расчет мощности радиаторов отопления
в Москве или области. Наши специалисты быстро и качественно выполняют расчет, монтаж и любых моделей. Обращайтесь в нашу организацию за и качественным сервисом.

Отопление — одна из важнейших систем в доме. Она обеспечивает комфортные условия для жизни. И позаботиться о ее исправности и эффективности необходимо заранее. Современными элементами отопительной системы являются панельные стальные радиаторы. Они обладают высоким коэффициентом полезного действия. Их еще называют конвекторами.

Особенности радиаторов

Стальные панельные радиаторы отопления являются на сегодняшний день самым бюджетным вариантом для решения проблемы по автономному теплоснабжению частного дома. В них совмещаются функциональные возможности радиаторов и конвекторов. Они представляют собой прямоугольные панели различных размеров. На рынке можно найти модели с длиной от 30 до 90 см и шириной от 40 до 300 см. Толщина (в данном случае глубина) зависит от типа выбранного прибора, а точнее, от его конструкции.

По сравнению с другими секционными радиаторами, этот вид оборудования отличается более высоким коэффициентом полезного действия. КПД большинства моделей находится на уровне 75%.

Внутри радиаторов находится теплоноситель. Его максимальная температура составляет 110-120°. Рабочее давление в них может достигать 9-10 атмосфер при толщине стенки 1,2 и 1,4 мм соответственно. Как показывают испытания, произведенные одним из производителей, радиатор разрушится при достижении давлением отметки 25 атмосфер. Поэтому приборы нельзя использовать в системах с более высоким давлением (центральное отопление многоэтажных домов, где случаются гидроудары большой мощности).

Конструкция прибора

Стальные радиаторы панельного типа могут слегка отличаться по своей конструкции. Основными элементами являются панели. Их количество может изменяться от 1 до 3. Каждая панель, в свою очередь, состоит из металлических пластин, которые соединяются по контуру между собой. Пластины изготавливаются из стали путем штамповки. В результате на поверхности пластин появляются вертикально расположенные каналы — по ним в дальнейшем будет двигаться теплоноситель.

Если конструкция прибора предусматривает наличие нескольких пластин, они объединяются между собой в единое целое. Для этого используют патрубки. Для увеличения значения теплоотдачи между панелями устанавливают пластинчатые конвекторы. В том случае, если прибор состоит из одной панели, патрубки располагаются сзади панели.

По бокам отверстия между панелями (если их несколько) закрываются кожухом.

Классификация батарей

Панельные стальные радиаторы могут работать с различной мощностью. Для этого панели и оребрения собираются в различных комбинациях, которые и дают разную мощность. В зависимости от строения батареи выделяют несколько типов. Наиболее популярными из них являются:

  • Тип 10.
    Расшифровывается так: «1» говорит о том, что конструкция предусматривает 1 панель, «0» — отсутствуют оребрения. Иными словами, это однорядный вариант, не имеющий оребрений. В его конструкцию также не входят боковые стенки и решетка для выхода воздуха. Отличаются такие модели небольшим весом и малой мощностью.
  • Тип 11.
    В отличие от предыдущего варианта, панель дополнена пластиной оребрения. Мощность его немного выше, чем у предыдущего варианта.
  • Тип 21.
    Состоят из двух панелей, между которыми размещена пластина оребрения.
  • Тип 22.
    Радиатор стальной панельный данного вида является двухрядным по глубине. Он имеет два ряда конвективного оребрения, которые находятся между панелями. Пластины приварены к каждой из панелей.
  • Тип 33.
    Это самый мощный вариант. Он собран из трех панелей, к которым прикреплены три пластины оребрения.

По мере увеличения индекса в обозначении типа увеличивается и мощность прибора. Но при этом габариты изделия также увеличиваются.

Основные характеристики

К основным показателям, которые необходимо учитывать при выборе радиатора, относятся мощность и габаритные размеры.

Среди большого ассортимента предложений можно отыскать модели с различными габаритами. Это позволяет подобрать подходящий вариант для любого помещения и любой ниши. Предусмотрены модели с высотой от 30 до 90 см и длиной от 40 до 300 мм.

С увеличением размеров увеличивается и мощность прибора. Мощность наиболее востребованных батарей можно увидеть в таблице, представленной ниже.

Достоинства радиаторов

Стальные панельные радиаторы обладают рядом плюсов. Основными из них являются:

  • отличная отдача тепла (высокий КПД);
  • привлекательный внешний вид;
  • требования к характеристикам теплоносителя не такие жесткие, как для других видов радиаторов (рН 8,5-9,5, жесткость до 7, содержание кислорода в 1 кг воды не более 0,02 мг);
  • низкая инерционность;
  • незначительное потребление энергии;
  • безопасны;
  • экологичны.

Наличие этих достоинств обеспечивает широкое применение приборов. Кроме того, они обладают длительным сроком эксплуатации (до 35 лет).

Недостатки

Имеются и свои недостатки, но их мало. Подключение стального панельного радиатора возможно только в системе с постоянным давлением воды. Батареи плохо переносят гидроудары.

Система должна быть постоянно заполнена теплоносителем. При отсутствии воды в приборе за счет реакции с кислородом на поверхности появляется коррозия.

При использовании радиаторов данного вида создается конвекция, за счет чего возможно появление сквозняков. Это может привести к поднятию мелкой пыли.

Расчет батарей

Прежде чем приступать к установке панельных стальных радиаторов, необходимо рассчитать их мощность. Она будет зависеть от размера самого помещения и некоторых других особенностей.

Принятые нормы требуют соблюдения следующих значений необходимого количества тепла на кубический метр пространства. Выглядят они так:

  • в кирпичных зданиях на каждый метр кубический необходимо 34 Вт;
  • для панельных зданий это значение составляет 41 Вт.

Учитывая эти требования, вы можете рассчитать необходимое количество тепла для каждого помещения. Зная габариты комнаты, можно найти ее объем (он равен произведению длины комнаты на ширину и на высоту). Далее полученный объем умножаем на нормы по СНиП. Полученное произведение — это и есть необходимая мощность радиатора.

Пример.
Ширина комнаты 4 м, длина 5 м, высота потолков 3 м. Значит, объем помещения будет составлять 4 х 5 х 3 = 60 м 3 . Предположим, что помещение находится в панельном доме. Тогда получим необходимую мощность 60 х 41 = 2460 Вт.

В расчетах следует учитывать климатические условия региона. Указанные выше нормы относятся к центральной зоне. Для других районов с учетом средних температур в зимнее время используются коэффициенты. Они изменяются в пределах от 0,7 до 1,5 (для температур от -10 °C до -30 °C соответственно).

В расчетах также необходимо учитывать количество стенок, расположенных между помещением и наружной стороной здания. Если только одна стена выходит наружу, то берут коэффициент 1,1. Для двух стен это значение будет 1,2.

Полученное значение сравниваем с таблицей мощностей всех моделей конкретного производителя. Естественно, точное значение в таблице не найдется. Поэтому выбирают наиболее близкое значение. Оно должно быть немного больше, чем полученное во время рассчетов.

Подключение своими руками

Радиатор подключается на уже готовую стену. Это значит, что вся отделка (покраска, оклейка обоями) должна быть завершена. Навешиваются батареи на стену с помощью крюков или кронштейнов. Если стена не способна выдержать вес радиатора, он крепится к полу. Для этого в продаже имеются специальные ножки.

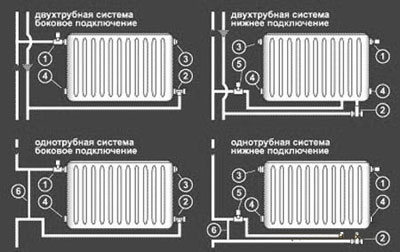

Радиатор подключается к системе отопления с помощью специальных запорных устройств. Они позволят в любой момент перекрыть воду или установить необходимую температуру. Соединяются детали с помощью резьбовых элементов (шаровых кранов, тройников, сгонов). Все резьбовые соединения герметизируются. Если имеются навыки, соединения можно закрепить сваркой.

Производители

Панельные радиаторы, выполненные из стали, представлены на рынке моделями различных производителей. Имеются как отечественные, так и импортные товары. Следующие компании производят радиаторы стальные панельные:

  • Kermi (Германия);
  • Buderus (Германия);
  • «Корадо» (Чехия);
  • DeLonghi (Италия);
  • PURMO (Финляндия).

Панельные стальные радиаторы — прекрасный выбор для автономной системы отопления. Они позволят качественно и быстро обогреть помещение. Благодаря своей конструкции они обладают высоким коэффициенто полезного дейтвия, могут работать с теплоносителем практически любого качества, потребляют незначительное количество энергии и при этом не выделяют вредных и опасных веществ, то есть экологически безопасны.

Радиатор отопления
(от лат. radio — излучать) — элемент системы отопления или, как многие привыкли называть, батарея отопления. Радиаторы служат для обеспечения и проводимости тепла в жилые дома, дачи, коттеджи, офисы и отопления любых других помещений.

Принцип функционирования батареи отопления достаточно прост: вода (или другой теплоноситель) поступает в него, задерживается, и, остывая, отдает тепло в помещение.

4.
Стальные панельные радиаторы не производят в Китае и Корее
, тем самым Вы избегаете купить некачественный радиатор.

5.
Панельные стальные радиаторы значительно дешевле алюминиевых. Если выбор в пользу первых, можно будет прилично сэкономить.

Как подобрать стальной панельный радиатор отопления?


1. Мощность
Приобретая радиатор, необходимо, прежде всего, обратить внимание, в первую очередь — на тепловую мощность прибора. Залогом успешной работы радиатора с высокой теплоотдачей является соответствие его мощности площади Вашего помещения.

Определить нужную тепловую мощность поможет простой расчет — площадь помещения (в м²) необходимо умножить на 100 Вт. Например, для комнаты площадью 12 м² Вам понадобится радиатор мощностью 1200 Вт. При этом не забудьте вычесть из полученной величины 200 Вт при наличии в комнате стеклопакетов или прибавить 20% в случае, если помещение угловое, или в нём несколько окон, или одно окно от пола до потолка.
Несоблюдение данного правила влечет за собой неэффективную работу радиатора и, как следствие, — нездоровый микроклимат в доме.

2. Размер

Рекомендуется устанавливать радиатор:
— На стене под окном, причем крайне желательно, чтобы радиатор перекрывал не менее 75% длины оконного проема.
— От нижней грани радиатора до пола расстояние должно равняться приблизительно 12-15 см.
— От подоконника до верхней грани радиатора – 9-12 см.

3. Тип
Необходимо выбрать необходимый радиатор, по таблице исходя из требуемой мощности и размера.

Пример:

Комната площадью 15 м²
Два окна:
— Шириной 1200 см,
— Высота от пола до подоконника 80 см.

Мощность необходимая одного радиатора: 15 м²х 100 Вт = 1500 Вт / 2 = 750 Вт
Размер радиатора: высота – 50 см
Ширина: 100 см
По таблице выбираем тип: 11(тип) х 500(высота) х 1000(ширина) = 958 Вт.
И в итоге нам необходимо: 2 радиатора: 11х500х1000

Лучше всего обратиться к специалистам нашей компании , которые вам сделают расчёт.

Про расчёт радиаторов мы говорили, и как-то так получилось, что речь шла о выборе количества секций. То есть как бы само подразумевалось, что радиаторы будут в вашем доме секционные. Ну а как же панельные радиаторы
?

Возможно, кто-то остановит свой выбор именно на них. Поэтому восполним пробел: выясним, как подобрать панельные радиаторы по мощности.

Как маркируются панельные радиаторы?

Панельные радиаторы могут иметь маркировку, в которую входят цифры и латинские буквы. Так вот, есть следующие типы панельных радиаторов: 11, 21, 22, 33. И все типы маркируются по способу подключения: k – боковое подключение и kv – нижнее подключение.

С буквами всё ясно, а что означают цифры в маркировке панельного радиатора?

Тип 11 имеет только одну панель и одну же греющую поверхность, наружную.

Тип 21 имеет две панели, через которые протекает теплоноситель. Между панелями находится теплообменник, который один (отсюда и маркировка 21: 2 греющие панели и 1 теплообменник).

Соответственно, тип 22 имеет две панели и два теплообменника между ними.

Ну, про тип 33 вы и сами уже догадались.

Как выбирать панельные радиаторы?

Какой из приведённых типов панельных радиаторов оптимальный?

Двадцать первый: и по толщине, и по теплоотдаче, и по цене. Ниже приведена таблица зависимости мощности панельного радиатора типа 21 и высотой 500 мм от длины радиатора:

Рассчитаем теплоотдачу для панельного радиатора, например, длиной 1 м. Производитель утверждает, что теплоотдача будет больше 1.5 кВт. Но! Это мощность при температуре теплоносителя 90 градусов. В реальности же она меньше. И мощность – реальная – этого метрового радиатора будет не 1.5, а около 1 кВт. А с незамерзающей жидкостью ещё меньше.

Вывод: если, например, для комнаты нужно 1.5 кВт тепла, то ограничиваться одним радиатором, в паспорте которого заявлена такая мощность, НЕ стоит. А ставим два таких радиатора; запас по мощности составит всего 0.5 кВт и, может быть, именно этот запас поможет вам перезимовать с комфортом.

Небольшое уточнение. Я не пытаюсь дать здесь ответов, на сто процентов универсальных: ситуаций бывает много и разных. Я лишь показываю общий подход к расчёту радиаторов. Для своих же конкретных условий каждый должен соображать сам. Тем не менее, полагаю, после прочтения этой статьи вы сможете подобрать панельные радиаторы
, если надумаете ставить у себя дома именно их. Успехов.
