Подкровельный пирог. Пирог кровли: вопросы теплоизоляции и шумоизоляции. Создание кровельного пирога под гибкую черепицу.

Содержание статьи

От того, насколько качественно будет сделана кровля, зависит срок эксплуатации всего дома, да и комфортная атмосфера в нем. Потери тепла через крышу могут делать помещение слишком холодным, а недостаточная гидроизоляция неминуемо приведет к протечкам. Так что каждый слой покрытия в так называемом кровельном пироге имеет свое значение.

Какие бывают крыши?

В зависимости от того, какова определяются и необходимые для ее отделки материалы. Существует два основных типа крыш: плоская и более пригодны для сооружений в умеренном климате, так как легче переносят большое количество осадков. Плоские крыши больше подходят для служебных или технических помещений, иногда их делают в качестве эксплуатируемой площади, размещая там террасы или зимний сад. Соответственно, меняется и кровельный пирог. Не все материалы пригодны для отделки не каждый подойдет для создания кровли-террасы. Помимо этого, играет роль и предназначение помещений под кровлей. Если это техническое помещение или холодный чердак, работа над утеплением и изоляцией будет проходить не так, как в
случае с обычным жилым домом.

Что включает в себя кровельный пирог?

Так что же представляет собой «рецепт» кровельного пирога? Его составляющие включают внутреннюю отделку пространства под крышей, пару сантиметров воздушного зазора для вентиляции, слой специальной слой теплоизоляции, расположенный между стропильными ногами, гидроизоляцию, обрешетку и кровельный материал, а также водостоки и перила или мостики для безопасного движения по крыше, снегозадержатели для безопасности в холодное время года и декоративные элементы, вроде флюгеров. Кровельный пирог для не предполагает снегозадержателей и декоративных элементов. Кроме того, в некоторых случаях кровля располагается на потолочном перекрытии, а не на стропилах. Если помещение под крышей отведено для технического назначения, утепление и пароизоляция кровли ему не требуются — слои утеплителя будут расположены на полу, защищая от

теплопотерь помещения, расположенные ниже.

Кровельный пирог для мягкой черепицы, битума и других материалов

В случае с крышей, покрытой из пирога можно исключить слой гидроизоляционного материала. Битум создает водонепроницаемое покрытие без дополнительных пленок, гидроизоляция потребуется только на стыках, углах и карнизах. Причем укладывать такую пленку нужно прямо перед монтажом кровельного материала, а не под обрешетку. Если создается кровельный пирог для крыши из мягких рулонных покрытий, потребуется дополнительный элемент — подкладка. Это пленка из полипропилена, которая гарантирует гидроизоляцию, когда покрыта слоем впитывающего тканого материала из вискозы и полипропилена. Для кровли, изготовленной из или прокатных листов, дополнительно требуется слой звукоизоляции, иначе во время дождя в помещении будет слишком шумно. Таким образом, очевидно, что некоторые слои кровельного пирога присутствуют в нем всегда, а некоторые определяются типом конкретного сооружения.

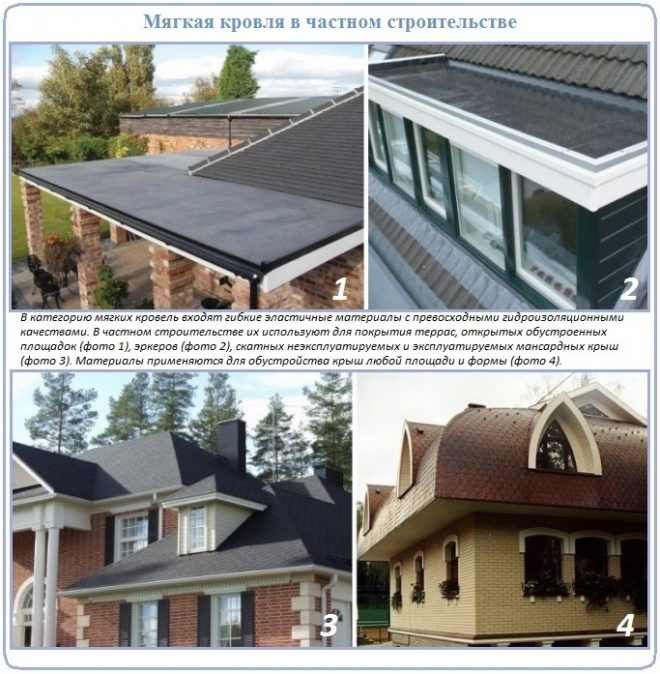

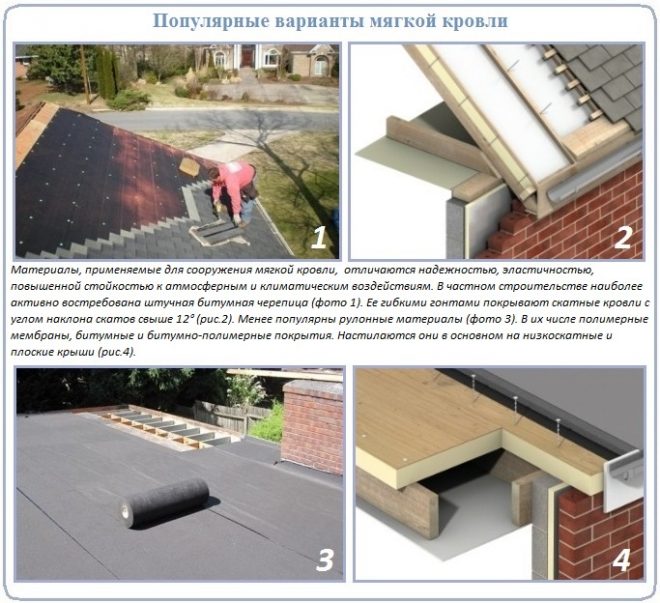

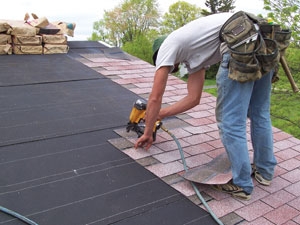

Мягкая (битумная) черепица – это сравнительно новый строительный материал. Ее основой является стеклохолст
, с двух сторон пропитываемый битумом.

Такая конструкция обеспечивает материалу огнеупорность, влагостойкость и эластичность, позволяющую монтировать черепицу на пироги с наличием изгибов
и сложных деталей.

При производстве на поверхность черепицы наносится минеральная крошка разных форм и цветов, что создает широкий ассортимент дизайнерских решений.

Особенно уместно использование материала при обустройстве крыш с большими углами
наклона скатов.

Этим названием обозначается конструкция , заполняющая пространство крыши между ее наружной и внутренней гранями, то есть пространство внутри стропильного каркаса
. Она состоит из наслоений различных материалов, каждый из которых выполняет свою функцию. Из-за своей слоистости конструкция и имеет название, аналогичное наименованию кулинарного изделия.

Пирог кровли под улучшает гидроизоляционные свойства
крыши, обеспечивает ее утепление. За каждую из этих функций отвечают отдельные слои, например, для повышения влагостойкости в пирог включается гидроизоляционный слой. Количество составляющих пирога зависит от типа кровли: утепленные крыши требуют прокладки большего числа слоев.

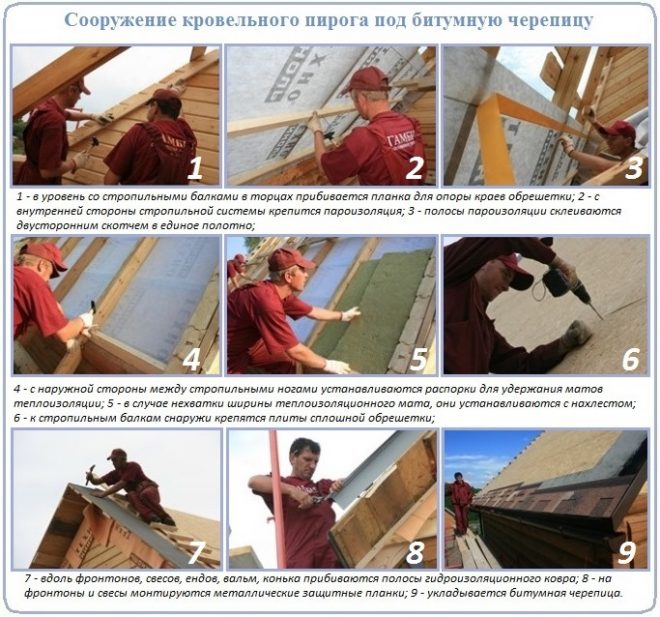

А теперь рассмотрим схему кровли под мягкую черепицу более подробно.

Пирог для холодной крыши

В утеплении крыши нет необходимости в тех случаях, когда хозяева дома не собираются использовать чердачное помещение как жилое. Пирог холодной крыши
имеет относительно простую структуру и состоит из шести слоев:

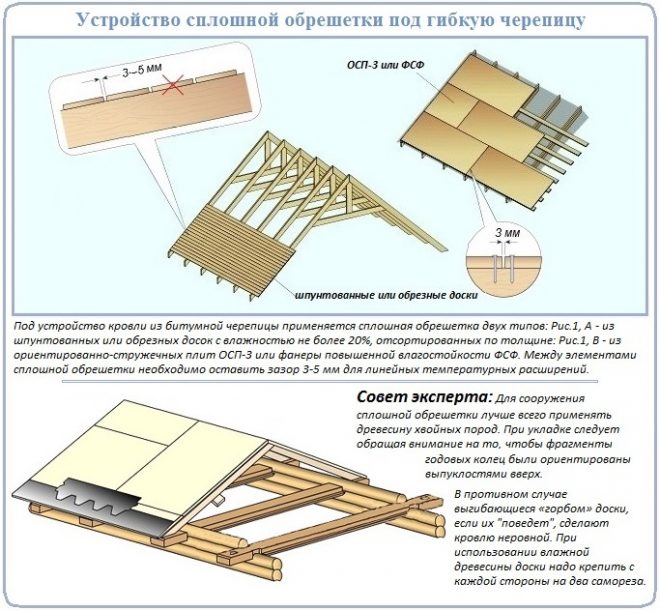

Мягкая черепица, в отличие от металлопрофиля, требует наличия дополнительных подкладок
, фиксирующих и укрепляющих положение покрытия.

Гидроизоляция нужна для предотвращения образования конденсата во внутреннем пространстве кровли
. Она может размещаться не только под обрешеткой, но и перед ней.

Устройство мансардной крыши

Если предполагается использование чердачного помещения для постоянного или временного проживания (то есть обустройство его в мансардное помещение), то теплоизоляция крыши становится необходимым действием
. Утеплительный слой увеличивает толщину кровельного пирога и усложняет его установку. Также утепление предполагает проведение пароизоляции, чтобы избежать негативного воздействия внутреннего конденсата помещения на его материалы.

Таким образом, кровельный пирог для мягкой черепицы включает в себя два дополнительных слоя
. Завершенная конструкция выглядит так:

  • Черепичное покрытие.
  • Подкладочный ковер.
  • Покрытие из ОСП.
  • Обрешетка.
  • Гидроизоляция.
  • Стропила.

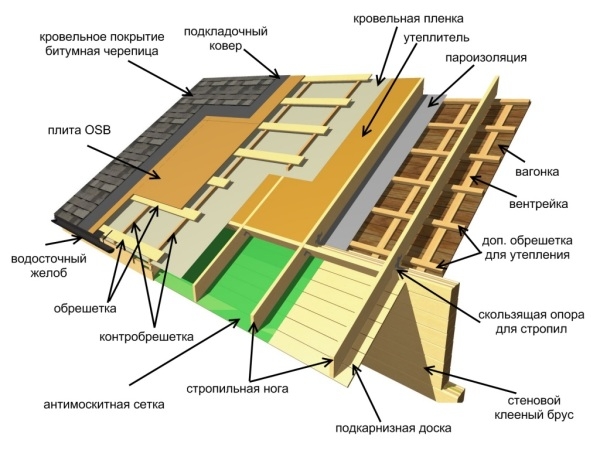

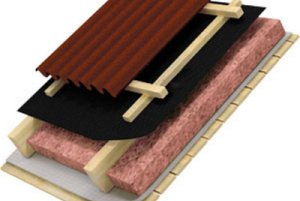

пирог мягкой кровли с утеплителем

Битум сам по себе обладает хорошими влагозащитными свойствами, поэтому укладка отдельного гидроизолирующего слоя здесь не является обязательной
, в отличие от установки металлочерепичной крыши. Но при высоком угле ската и наличии утепления дополнительная гидроизоляция значительно повысит эксплуатационный потенциал крыши.

При укладке пирога важно оставлять небольшие зазоры между слоями для обеспечения естественной вентиляции.

Гидроизоляция и пароизоляция

Если угол ската кровли меньше 18 градусов
, гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы

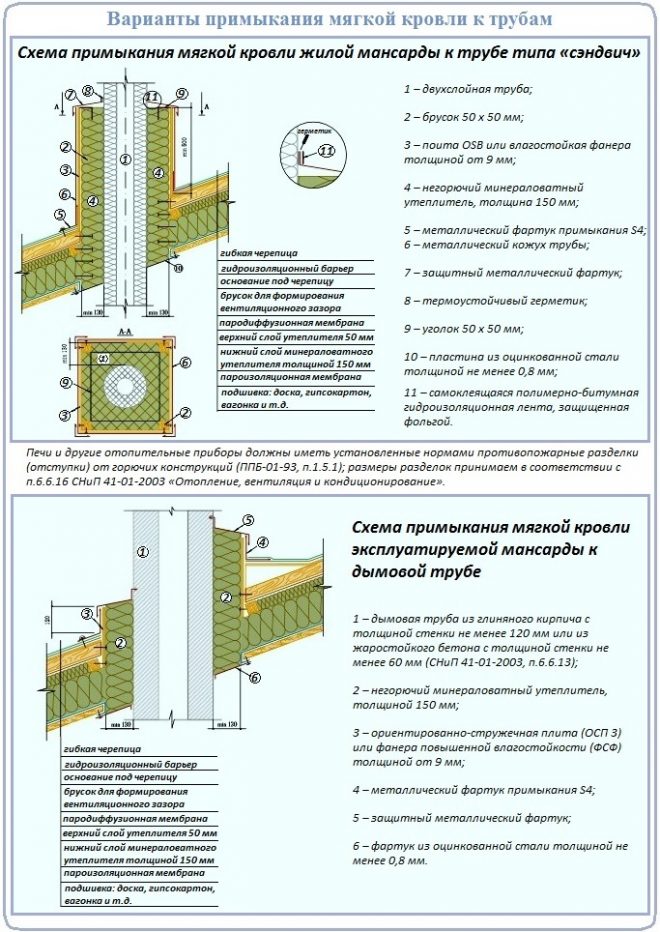

, области вокруг труб.

Если больше 18 градусов
, то гидроизоляция прокладывается по всей площади кровли.

Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.

Так как мягкая черепица преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.

Самым качественным из влагостойких материалов является гидроизоляционная мембрана
. Ее поры имеют не стандартную цилиндрическую форму, а воронковидную с сужением на верхней грани. Такая форма позволяет свободно выходить конденсату из внутреннего пространства крыши, но не пропускает влагу внутрь.

  1. Если не задуманы особые конструктивные решения, то гидроизоляция укладывается между стропилами и обрешеткой
    . На стропилах она фиксируется с помощью строительного степлера, а с обрешеткой ее следует скреплять саморезами.
  2. Гидроизоляция мягкой кровли укладывается в направлении от карниза к коньку
    . Нахлест между двумя листами материала не должен быть больше 12 см
  3. Листы скрепляются друг с другом с помощью клейкой ленты.
  4. Пленка или рулон может провисать в пространстве между гранями стропил, но не более чем на 20 мм
    . Такие провисания будут улучшать возможности вентиляции кровли.

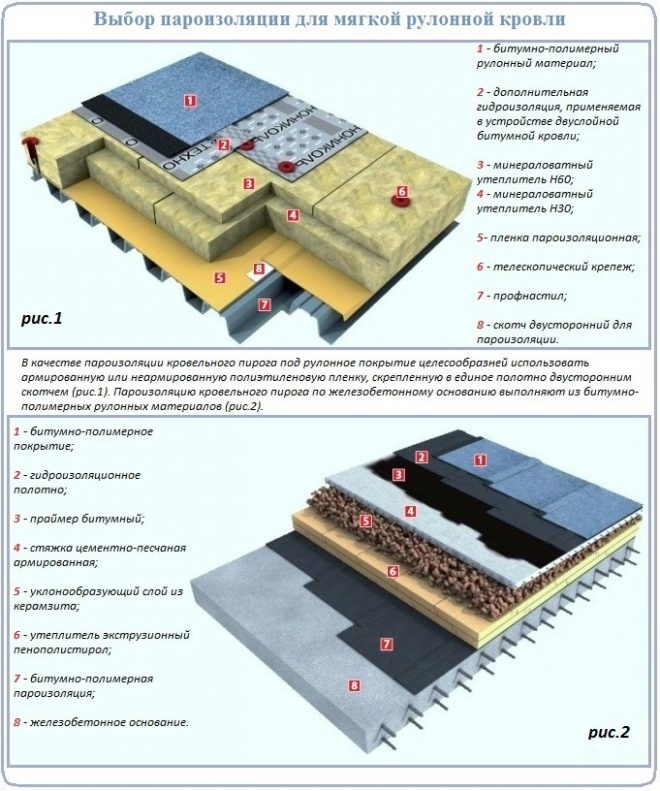

Пароизоляция
тоже защищает внутренности кровельного пирога от влаги, но, в отличие от гидроизоляции, она предотвращает попадание влаги из внутренних помещений дома
, а не из окружающей среды. Его основной функцией является защита утеплителя, поэтому в холодных крышах пароизоляция устанавливается редко.

ОБРАТИТЕ ВНИМАНИЕ!

При выборе пароизоляционного материала следует обращать особое внимание на его прочность
, так как при эксплуатации крыши он будет подвергаться давлению утеплителя.

Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.

гидроизоляция пирога крыши под мягкую кровлю

Пленка крепится к стропилам на оцинкованные гвозди или на скобы. Важно тщательно соединить все места стыков, иначе конденсат будет проникать во внутренности пирога. Как и при монтаже гидроизоляции, необходимо оставлять незначительное провисание пленки для улучшения внутренней вентиляции. Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут.

Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.

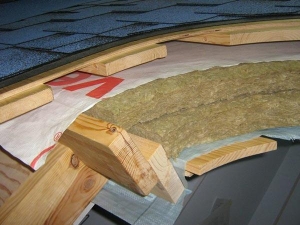

Утепление гибкой черепицы

Несмотря на обеспечение защиты от влаги паро- и гидроизоляцией, материал для утеплителя тоже должен быть достаточно устойчивым к воздействию воды, чтобы он не подвергался порче при малейших протечках защитных слоев.

Также важны такие критерии, как:

Самыми популярными материалами для утепления являются минеральная вата, стекловата, пенополистерол, пеноизол, пенополиуретан. Эти материалы отличаются своей дешевизной и устойчивостью к негативным воздействиям. Но важно обеспечить их хорошую изоляцию от жилого пространства, так как мелкие частицы некоторых видов утеплителей (например, стекловаты) вредны для человека
при своем постоянном попадании в его организм.

ОСТОРОЖНО!

Перед монтажом утеплителя следует предусмотреть создание зазоров как с гидроизоляцией, так и с пароизоляцией. Это нужно для обеспечения вентиляции и предотвращения повреждения материалов при трении друг об друга.

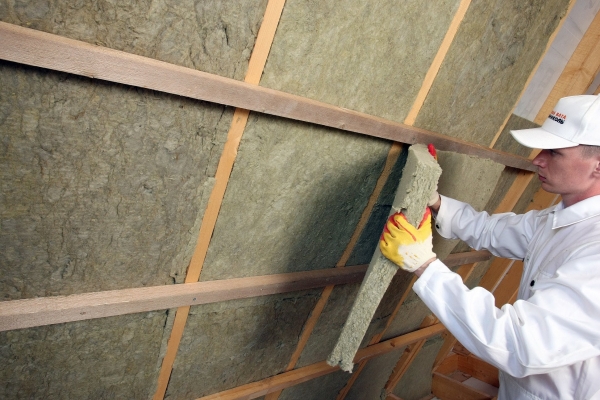

Утепление мягкой кровли производится в следующем порядке:

  1. В нижние грани стропил по всем углам вбиваются гвозди на одинаковых расстояниях друг от друга.
  2. Теплоизоляционный материал слегка сжимается и вставляется в пространство между стропил.
  3. Между вбитыми гвоздями продеваются и закрепляются шнуры в положении крест-накрест, именно они делают крепление утеплителя надежным.

Вместо шнуров можно использовать реечную деревянную обрешетку, она крепится не диагональным перекрещиванием, а параллельно друг другу
с шагом 40 сантиметров.

Утепление черепицы производится по аналогии с другими покрытиями

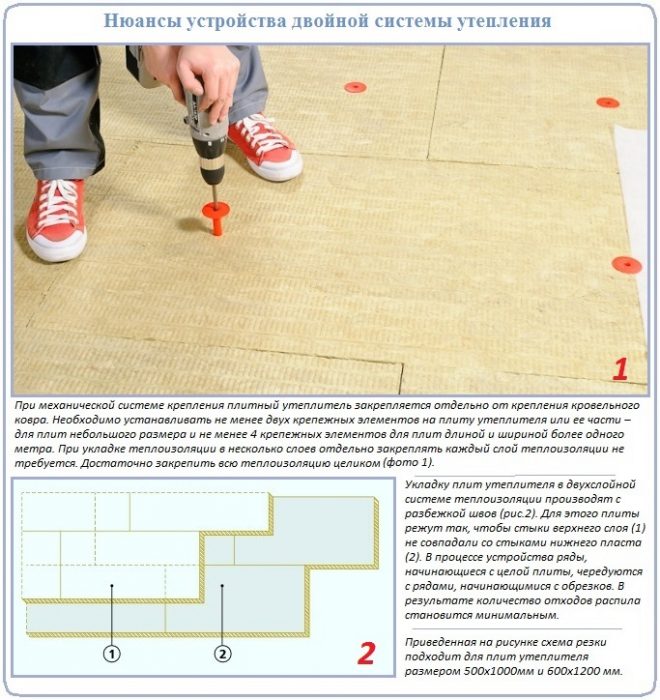

Теплоизоляция обычно укладывается в два слоя
. Блоки утеплителей не должны выступать за нижнюю и верхнюю плоскости стропил, в обратном случае нужно подрезать материалы.

Таковы основные составляющие пирога кровли из мягкой черепицы. Основное его отличие заключается в том, что материал такой кровли обладает хорошей гидроизоляцией, и установка отдельного влагозащитного слоя не является обязательной, но все остальные необходимые элементы аналогичны пирогам других видов черепицы.

Полезное видео

Как выглядит кровельный пирог под гибкую черепицу в видео формате:

Вконтакте

Давно уже прошли те времена, когда чердак был просто чердаком, и в нем валялся лишь старый хлам. Туда почти никогда не заглядывали, так как это помещение было нежилым, а в зимнее время года оно не отапливалось, и было холодным.

Но сейчас появилось множество различных материалов, которые позволяют превратить чердак в полезное жилое помещение. Его можно использовать с максимальной пользой, устроив из чердака теплую бильярдную, дополнительные комнаты и многое другое.

Но, чтобы это стало возможным, нужна в чердачном помещении летом — прохлада, а зимой — тепло. Поэтому важность кровельного пирога нельзя переоценить, ведь он как раз и служит максимальному достижению этих целей.

Рассмотрим более подробно, что же из себя представляет кровельный пирог, каково его назначение, варианты исполнения, а также различия в монтаже под разные строительные материалы для покрытия крыши.

Устройство кровельного пирога
в деталях

Кровельный пирог – это специальная начинка в составе кровли, которая несет на себе функции теплоизоляции, а также имеет и гидроизоляционные свойства.
Слой пароизоляции для кровли жизненно необходим. Его функция заключается в том, чтобы предотвратить проникновение влаги (в виде осадков) в утеплитель, а закрепляют этот слой внутри помещения.

При прокладке этих слоев нужно очень тщательно склеивать стыки между ними, так как, если этого не сделать, то влага может проникнуть внутрь. Еще одним нежелательным следствием непроклеенных стыков может быть значительная утечка тепла из помещения.

Поверх утеплителя, обычно, прокладывают гидроизоляционный слой. Он также служит для того, чтобы влага не смогла проникнуть внутрь. Такую надежную защиту делают и для предотвращения попадания внутрь скопившегося конденсата. Чтобы этого не произошло, поверх кровельного «пирога» нужно обязательно зарезервировать немного подкровельного пространства.

Пространства под кровлей должно быть не слишком много, но и не слишком мало (не менее 50 миллиметров). Это пространство делают для лучшей вентиляции, чтобы образовывались воздушные потоки.

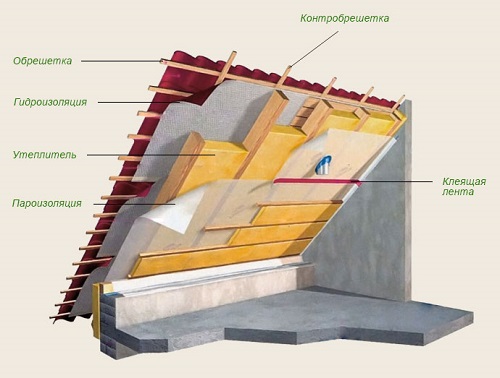

Вот основные элементы всей конструкции:

  • надежная система стропил;
  • слои пароизоляции;
  • непременно должен быть слой утеплителя, который заодно выполняет свои теплоизоляционные функции;
  • далее нужно проложить гидроизоляционную пленку;
  • также важными элементами является обрешетка и контробрешетка;
  • затем можно прокладывать кровельный материал;
  • и наконец, нужно обязательно спланировать будущую систему водосбора.

Три самых распространенных варианта кровельного «пирога»

В условиях Российских зим нужно позаботиться о том, чтобы слой утеплителя был достаточно толстым. Лучше всего, если толщина будет составлять от 150 до 200 миллиметров. Утеплитель необходимо укладывать таким образом, чтобы там, где проходит стык слоев, один мог бы перекрываться другим.

Такой способ оптимально препятствует появлению, так называемых, «мостов холода». Подбор необходимой толщины утеплителя нужен также для того, чтобы сгладить шум осадков от дождя или града.

Стоит сказать, что сама структура кровельных пирогов для разных покрытий меняется довольно незначительно. Тем не менее, эти отличия, в основном, касаются основания, на которое крепится кровля. Чаще всего для мягкой черепицы используют сплошную обрешетку, а для металлочерепицы используется обрешетка, в которой учитывается ход волны. Если применяется черепица композитная, тогда нужен определенный шаг обрешетки.

Обо всех особенностях конструкции кровельных пирогов и будет описано далее в данной статье. Начнем же с важного знакомства с вариантами структуры кровельного пирога.

Готовим кровельный пирог под номером 1

В первом варианте предполагается, что утеплитель должен быть толщиной не менее 150 миллиметров. Зазор вентиляции должен составлять не менее 50 миллиметров. Пленка для гидроизоляции в этом слоеном пироге не используется совсем. Стропильная же система должна иметь определенные размеры (например, 200 x 50 миллиметров).

Зачастую утеплитель может разбухать. Чтобы этого не произошло, нужно встроить в систему специальный ограничитель для утеплителя.

Готовим кровельный пирог под номером 2

Второй вариант считается на сегодняшний день самым распространенным: устанавливаются 150-ти миллиметровые стропила, снизу прокладывается пленка пароизоляции, которая должна ограничивать утеплитель, а сверху накрывают все это ветроизоляционой пленкой.

Поверху стропил сооружают контробрешетку. Монтаж ее должен производиться таким образом, чтобы образовывался канал вентиляции.

Потом накладывают не сплошную обрешетку, а последним этапом является укладка основания кровли.

Этот способ не является идеальным, так как в этом случае могут образовываться мостики холода там, где идет место стыка стропильной системы и утеплителя.

Третий вариант практически идеальный

Здесь четвертым слоем укладывается утеплитель. Этот слой может значительно сэкономить денежные средства на отопление дома.

  • сокращение общей толщины кровельного пирога;
  • утеплитель при таком способе укладки дышит, а пленка позволяет влаге, проникшей в утеплитель, беспрепятственно выветриваться.

В этом случае пароизоляционные материалы в таком пироге будут надежной защитой от просачивания любой влаги и других жидких веществ в утеплитель. Стоит помнить, что пароизоляцию в данном случае нужно монтировать с внутренних сторон системы стропил, накладывая ее внахлест. Там, где проходят места стыков пленки, нужно обработать клейкой лентой.

Кровельный пирог для мягкой кровли
, основные правила монтажа

С чего же нужно начать монтаж в первую очередь? Начинать стоит с прокладки между стропильной системой утеплителя. При этом стоит учитывать ширину выбранного утеплителя, она может быть разной, но, в основном, составляет 60 сантиметров. Только отталкиваясь от этого, необходимо определять нужный шаг стропил.

После завершения работ по прокладке утеплителя необходимо закрепить лист пароизоляции со стороны внутреннего помещения под кровлей, а затем его можно закрыть досками.

Позже этот каркас можно использовать под внутреннюю отделку, зашив его гипсокартоном либо другим похожим материалом (например, вагонкой).

Что же касается внешней стороны кровли, то тут после укладки утеплительного материала обязательно следует проложить гидроизоляцию, которую можно закрепить при помощи специального бруса, имеющего сечение, как минимум, 50 x 50 миллиметров.

После всего этого укладывают слой обрешетки. В качестве материала для обрешетки можно использовать доску, влажность которой не должна быть выше 20%.

Доски для обрешетки нужно перед укладкой обязательно пропитать защитными составами.

Стоит также помнить «золотое правило»: чем больше устанавливается шаг стропил, тем толще должны быть доски, которые нужны для сооружения обрешетки.

Если создается кровельный пирог под мягкую черепицу, тогда обязательно обрешетку для кровли нужно делать единой сплошной поверхностью.

Ну и завершающим этапом будет укладка кровельного материала на обрешетку.

Кровельный пирог под металлочерепицу

, правила монтажа


Чтобы сделать кровлю правильно, нужно принимать во внимание каждую деталь, пусть она поначалу и покажется несущественной. При создании крыши из металлочерепицы к ее строительству нужно подходить крайне ответственно и учитывать все нюансы ее постройки.

Для того, чтобы процесс монтажа такого материала, как металлочерепица, прошел лучшим образом, кровельный пирог под металлочерепицу предпочтительней устанавливать на холодной крыше.

Не рассматривая несущие конструкции, пирог состоит из нескольких материалов, а также контробрешетки и устанавливаемой под нее пленки гидроизоляции.

Пленку лучше закреплять мелкими гвоздями или использовать скобы, строительный степлер. Для окончательного закрепления используют саморезы.

Нужно также сделать специальное «провисание» по всей пленке, которое должно быть от 15 до 25 миллиметров. Это позволит сделать намного лучше вентиляцию нижней стороны листов, а также будет наиболее эффективно отводить скапливающийся конденсат в специальную карнизную планку, а только потом — в лотки водостоков.

Такие меры нужно применять обязательно. Если не сделать этого небольшого провисания, а наоборот, сделать очень сильное натяжение, тогда на поверхности всей пленки будет накапливаться влага, в результате появления которой элементы всей конструкции (особенно ее металлические части) будут подвергаться коррозии.

Что касается обрешетки, то поверх нее, вдоль всего ската, нужно набить такие же доски обрешетки, к которым впоследствии будет закрепляться лист.

Однако, холодная крыша не очень популярна в последнее время. И этому есть разумные объяснения. Под холодной крышей чердачное помещение плохо утеплено, оно становиться нежилым, да и шум от дождя и других осадков не будет позволять комфортно проводить время в чердачном помещении.

Поэтому чаще всего в жилых загородных домах устанавливают теплую крышу. Она значительно лучше утеплена и позволяет, практически, на 100% использовать чердачные помещения, делая их более шумоизолированными и пригодными для проживания.

Безусловно, на установку теплой крыши требуется намного больше строительных материалов, и расходы на установку кровли из металлочерепицы могут вырасти довольно значительно, но эти затраты с лихвой окупаются комфортом и уютом.

Функциональность такого чердака может настолько увеличиться, что можно делать комнаты или другие бытовые помещения, не выстраивая при этом дополнительный этаж, а используя лишь возможности чердака.

Рассмотрим, один из важнейших слоев во всем «пироге» — это слой гидроизоляции. Для чего он нужен, основные виды и типы, а также его функциональное предназначение – вот вопросы, на которые мы попробуем ответить.

Кровельный пирог, гидроизоляция

Используемые гидроизоляционные материалы зависят от вида покрытия кровли. На чердак с улицы в дождливую и снежную погоду может проникнуть влага. Если чердачное пространство не используется в жилых целях, но предусмотрена вентиляция, то влага выветривается и не создает особых неприятностей.

Однако, все же есть вероятность того, что деревянные элементы основания кровли могут быть подпорчены. Этому способствует и то небольшое количество пара, которое иногда все же проникает в утеплитель.

Слои гидроизоляции необходимы именно по этим причинам. Они зависят от вида кровельных материалов: поглощают или пропускают пар.

Не перепутайте при прокладке гидроизоляционной пленки ее стороны: одна предназначена для соединения с утеплителем, а другая – с кровельным материалом. В противном случае, такое устройство кровельного пирога не даст нужного эффекта.

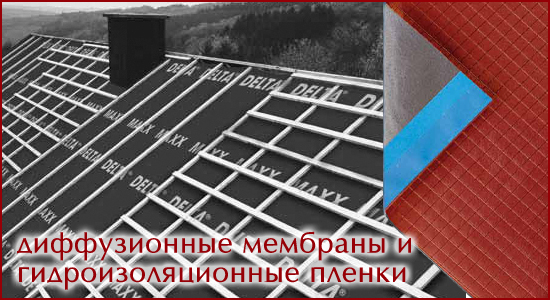

Виды гидроизоляции для кровли

Паропроницаемость специальных супердиффузионных мембран
очень высока, поэтому их всегда устанавливают вплотную к утеплителю. Водяные пары способны проходить через эти супердиффузионные мембраны, а вода — нет.

Данный вариант не применяют при комбинации с металлочерепицей и еврошифером, так как обратная их сторона не предназначена для контакта с влагой. Мембраны крепятся к стропилам с помощью контрбруса, после чего монтируют на него же и обрешетку.

Структура

необходима для нормальной работы при наличии 2-х вентиляционных зазоров (верхнего, нижнего). Обычно, применяются при кровельном покрытии на основе битума или на черепичной кровле.

Такие мембраны представляют из себя пленки с крошечными отверстиями, имеющими форму воронки и обращенными широкой стороной внутрь помещения. Они пропускают пар, задерживают влагу, поступающую снаружи. Чтобы отверстия не закупорились и пропускали пар, не должно быть соприкосновения материала с утеплителем.

Удаление конденсата происходит через зазор вентиляции между гидроизоляцией и кровельным материалом (при мягкой кровле – между сплошной обрешеткой). Такие мембраны применимы лишь в комбинации с кровельными материалами, чья обратная сторона не боится контакта с влагой.

Для работы с металлочерепицей и еврошифером используют гидроизоляционную конденсатную пленку
, которая абсолютно паронепроницаема.

При этом необходимо иметь 2 вентилируемых зазора. Ворсистая поверхность той стороны пленки, которая обращена к утеплителю, обладает свойством удерживания конденсата. Другая сторона покрытия кровли, которая вентилируется верхним каналом для движения воздуха, полностью защищена от влаги.

Итак, кровельный пирог – это важная часть конструкции крыши, а значит не стоит экономить на его «начинке». Казалось бы, небольшие нарушения технологии не должны сильно повлиять на качество кровли, но, увы, это не так. Выполняя все правила и нормы при его создании, вы не только уменьшаете энергозатраты, но и увеличиваете срок службы крыши вашего дома.

Многие из тех, кто вплотную не сталкивался со строительством
частного дома, полагают, что крыша – это только кровельное покрытие. А в
действительности крыша является системой, состоящей большого числа технических
элементов и нескольких функциональных слоев. В зависимости от вида крыши (от
односкатной до многощипцовой) ее конструкция имеет определенную степень
сложности.

Совокупность всех слоев крыши называют еще кровельным
«пирогом». Подобно тому, как любой пирог имеет свой рецепт приготовления и
расположения слоев, так и у кровельной конструкции имеется своя «рецептура».

Обычно в состав «пирога» кровли входят следующие слои (начинаем с нижнего):

  • внутренняя отделка,
  • пароизоляция,
  • утеплитель,
  • вентиляционный зазор (существуют системы, где
    устраиваются два зазора),
  • гидроизоляция (подкровельная пленка),
  • кровельный материал.

Рецептура кровельного пирога

Грамотно выполненная кровельная конструкция будет служить
гарантией того, что в зимний период на свесах крыши не будет создаваться ледяной
барьер и иметь место такой процесс, как «возврат воды». Теплоизоляционные
характеристики такой крыши будут полностью отвечать современным строительным
нормам.

В летний период года кровельная система будет работать в режиме
самоохлаждения, так как внутри подкровельных зазоров будет возникать движение
воздушных масс, направленных снизу вверх. Вместе с потоком воздуха будет уходить
и тепло, которое исходит от нагретого на солнце кровельного материала. Таким же
образом будет удаляться и влага, которая может находиться в утеплителе.

Благодаря точному соблюдению рецептуры кровельного «пирога»
вы сможете обеспечить несущие элементы кровельной конструкции долговечностью.
Одновременно с этим, правильно сгруппированные слои смогут обеспечить в вашем
загородном доме дополнительный уют и экономию тепловой энергии.

Технология устройства кровельного «пирога»

На сегодняшний день разработано несколько оправданных с
технической позиции способов устройства качественной кровли. Ниже мы рассмотрим
два наиболее популярных способа.

В частном домостроении принято устраивать один из двух видов
чердака: холодный либо эксплуатируемый. В соответствии с выбранной конструкцией
чердака выбирается и конструкция кровли. Если чердак планируется делать
холодным, тогда утепляют лишь перекрытие. При этом само чердачное пространство
выполняют вентилируемым, дабы влага могла свободно и беспрепятственно выходить
из теплоизолятора.

В случае же, когда в верхнем ярусе загородного дома
планируется устроить жилую мансарду, утепляют саму крышу. И именно в данном
случае создают многослойный кровельный «пирог» (при этом кровельный материал и
утеплитель являются элементами одной конструкции).

Крайне важным здесь является
точное соблюдение очередности всех слоев, так как каждому из них отведена своя
индивидуальная функция. Самое незначительное нарушение очередности может свести
к нолю теплоизоляционные характеристики крыши, выступающей в данном случае в
роли ограждающей конструкции здания. Кроме того, при неправильном расположении
слоев «пирога» несущие элементы крыши будут преждевременно выходить из строя.

Этапы работы

Вначале поверх выполненной контробрешетки (есть варианты,
когда контробрешетку набивают сверху) расстилают полотна гидроизоляционного
материала. Полотна необходимо разворачивать в горизонтальном направлении таким
образом, чтоб образовывался нахлест примерно в 10 см.

Гидроизоляционную пленку
при этом нельзя натягивать, а наоборот – надо укладывать с чуть заметным
провисанием (на случай колебания температур). Стыки полотен гидроизоляции надо
сделать герметичными.

Затем минеральной ватой заполняют пространство между
стропилами. Необходимо следить, чтоб плиты утеплителя входили довольно плотно,
без образования пустот и зазоров. Со стороны помещений утеплитель зашивают слоем
пароизоляционного материала – это позволит защитить конструкцию от проникновения
в утеплитель водяных паров из помещений.

В ходе устройства кровельного «пирога» крайне важным
является соблюдение вентиляционных зазоров. Оптимальным вариантом является
наличие двух таких зазоров:

  • первый — между гидроизоляцией и кровельным материалом,
  • второй – между утеплителем и гидроизоляцией.

Высота вентиляционных зазоров
должна составлять не меньше 50мм. Верхний зазор создается брусками обрешетки,
сечение которых составляет 40 мм х 50 мм (эти бруски служат как основание для
монтажа кровельного материала).

Нижний зазор – его просто оставляют при укладке
слоя теплоизоляции. То есть теплоизоляцию располагают так, чтоб до самой нижней
точки провисания гидроизоляционного материала оставалось еще около 50мм.

На что нужно
обращать особое внимание?

При устройстве кровельного «пирога» особое внимание
необходимо уделять таким сложным участкам, как:

  • выходы вентиляционных каналов,
  • каменные и печные трубы,
  • мансардные окна.

Именно эти участки обычно становятся
причиной разгерметизации и утечки тепла. Причиной тому является неправильно
выполненные монтажные работы.

Неполное понимание процессов функционирования всех
технологических слоев кровельной конструкции зачастую приводит к серьезным
ошибкам, и, как следствие, к разным неприятностям. Например, ситуация с
паробарьером.

Далеко не все пароизоляционные пленки обладают необходимой
пропускной способностью. Наиболее дешевые из них могут пропускать только 30 мг/м 2 ,
в то время, как качественный аналог может выводить около 1200 мг/м 2 .

Во время отопительного сезона дешевая пароизоляция может попросту не справляться
со своей прямой обязанностью. В результате этого будет страдать и утеплитель, и
внутренняя отделка.

Некоторые нюансы

Мелочей при устройстве кровли не бывает. Если говорится, что
гидроизоляцию надо укладывать горизонтально, значит, так и делайте. При этом
обязательно делайте минимум 10 см нахлеста – в противном случае гидроизоляция не
будет надежной. Кроме того, не допускается фиксировать гидроизоляционную пленку
при помощи гвоздей – можно только строительным степлером.

Нижний край пленки
следует вывести в желоб водосточной системы здания, за пределы карнизной
коробки. В свою очередь края пароизоляционного материала выводят на стены. При
применении диффузионных либо супердиффузионных пленок важным является и то,
какой именно своей стороной они обращены к слою утеплителя. Если стороны
перепутать, то пленка будет оказывать такой же эффект, как и обычный полиэтилен.

Монтировать гидроизоляционную пленку надо очень тщательно:

  • нельзя допускать образования складок – они будут задерживать воду;
  • также нельзя,
    чтоб пленка в каком-либо месте касалась утеплителя.

Если же говорить об утеплителе, то его следует укладывать в
два слоя и обязательно со смещением стыков. При применении рулонного утеплителя
специалисты рекомендуют дополнительно фиксировать их через каждые метр-полтора
досками.

Ну вот, теперь только осталось уложить кровельный материал и
все – кровельный «пирог» вашего загородного дома. Выполняйте все рекомендации
соответственно рецептуре, и «пирог» удастся на славу.

Видео. Организация кровельного пирога — пароизоляция, утепление, гидроизоляция кровли

Видео. УТЕПЛЕНИЕ МАНСАРДЫ. КРОВЕЛЬНЫЙ ПИРОГ

Непосвященному в тонкости строительства человеку кровля представляется в виде доступного взору покрытия, защищающего его домочадцев от погодных невзгод. На деле это непростая конструкция, каждый элемент которой обязан безупречно выполнять порученную ему работу. Составляющие укладываются слоями наподобие кулинарного изделия, поделившегося названием с кровельной системой. Настилаются слои с определенной очередностью, нарушение которой грозит ощутимым снижением потребительских характеристик. От того, насколько правильно сооружен кровельный пирог под , зависят сроки службы крыши и теплотехника дома в целом.


Кровельный пирог – обобщенный технический термин, объединяющий ряд конструкций с аналогичной «слоистой» структурой. Совокупность слоев должна защищать владельцев дома от атмосферных нападений и оберегать внутреннее наполнение пирога от преждевременной порчи.

Стандартная структура кровельного пирога включает следующие обязательные компоненты:

  • Пароизоляция.
    Предотвращает проникновение испарений из внутреннего пространства дома и конденсацию влаги на использованных в сооружении крыши стройматериалах;
  • Теплоизоляция.
    Способствует сохранению тепла, защищает от поступающего извне шума, ветров, холодных температур;
  • Гидроизоляция.
    Препятствует проникновению дождевой воды и растаявших зимних осадков и в кровельную конструкцию, и в здание;
  • Декоративное покрытие
    , выполняющее одновременно работу ветрозащиты.

Включает в себя материалы, обладающие превосходными гидроизоляционными качествами. В их числе битумные рулонные представители, штучные аналоги, мастики и новое поколение мембран. Пару-тройку десятилетий назад они выполняли только функцию барьера от воды, а теперь еще и с успехом играют роль декоративных покрытий. Виной тому облагороженная внешняя поверхность и разработка способов укладки, позволяющих крепить супертонкие материалы к любому типу основания.

Совмещение изоляционных и декоративных свойств позволило сократить количество основных слоев в кровельном пироге до 3-х, если для обустройства крыши применяется один из видов рулонных материалов.

При от гидроизоляции не отказываются полностью. Однако настилается она в качестве дополнительной водозащитной прослойки и покрывает крышу либо полностью, если наклон скатов не превышают 18º, либо частично полосами вдоль свесов, по коньку и ендовам, вокруг труб и на примыканиях на крышах со скатами крутизной выше 18º.

У приведенного списка основных кровельных слоев характер общих рекомендаций. По факту он дорабатывается путем сокращения или добавления функциональных элементов, потому что на схему формирования идеальной кровельной конструкции влияет ряд значимых обстоятельств, таких как:

  • тип и назначение обустраиваемого объекта, т.е. жилое это здание или бытовая постройка;
  • использование временное или постоянное, определяющее применение или отказ от теплоизоляции;
  • форма крыши и крутизна ее скатов, напрямую связанные с выбором материалов для устройства кровли;
  • тип основания под устройство пирога и укладку мягкой кровли;
  • наличие эксплуатируемой или неэксплуатируемой мансарды;
  • региональные климатические особенности, согласно которым определяется толщина теплоизоляции;
  • совместимость слоев конструкции, т.к. в случае несовместимости потребуются разделительные или миграционные прослойки.

Грамотно устроенный пирог для мягкой кровли сооружается с учетом всего спектра перечисленных условий. Без сведений о конкретике проекта точных рекомендаций не даст никто, но с принципом сооружения стоит ознакомиться, независимо от того, своими руками будет устраиваться пирог или его укладкой займутся наемные кровельщики.

Принципы устройства кровельного пирога

Рассмотрим наиболее распространенные схемы пирога под мягкую кровлю, применяемые в частном строительстве. Плоские и низко-скатные кровельные конструкции над малоэтажными домами сооружают редко. Однако находятся приверженцы строгих кубических форм стиля техно или хай-тек, и численность их неуклонно растет. Чаще всего плоские крыши возводятся над эркерами, пристроенными террасами, бытовыми отсеками здания, гаражами и т.д. Покрывают их битумно-полимерными материалами или мембраной, укладывают на железобетонные перекрытия или основу из оцинкованного профилированного листа.

Наиболее популярна в частном строительстве битумная черепица, применяемая в обустройстве скатных крыш крутизной от 12º и более. Используют ее в основном для покрытия стропильной системы, возводимой и над дачами, и над загородными домами. С нее и начнем.

Кровельный пирог под гибкую черепицу

Мягкой черепицей покрывают строения с холодными чердаками и дома с утепленными мансардами, в конструкциях которых, безусловно, есть радикальные различия. В первом случае нет необходимости в использовании утеплителей, во втором – теплоизоляция является обязательной составляющей. Оба варианта требуют устройства сплошной обрешетки из обработанной антисептиком доски, листов влагостойкой фанеры или ориентированно-стружечных плит ОСП-3.

Простейший неутепленный вариант

Схема укладки мягкой кровли над неутепленным чердаком предельно проста:

  • к стропильным ногам прибивается устанавливаемый поперек контрбрус. Рекомендованный размер бруска 50×50, крепится он двумя ершенными гвоздями к каждой стропильной балке. Шаг установки контрбруса зависит от шага между стропилами. Если расстояние стандартное 0,7-0,9м, брусок прибивают через 30см;
  • плиты сплошной обрешетки укладываются на контрбрус в разбежку так, чтобы не было крестообразных соединений между ними. Края плит должны опираться на элементы контробрешетки. Крепят плиты через 15см ершенными гвоздями к бруску;
  • настилается самоклеящийся гидроизоляционный ковер, укладка которого производится в зависимости от крутизны скатов. При наклоне 18º и более гидроизоляцией покрываются только скаты, конек, ендовы, зоны примыканий и проходов труб через крышу. Менее крутые кровли полностью укрываются изоляционным ковром;

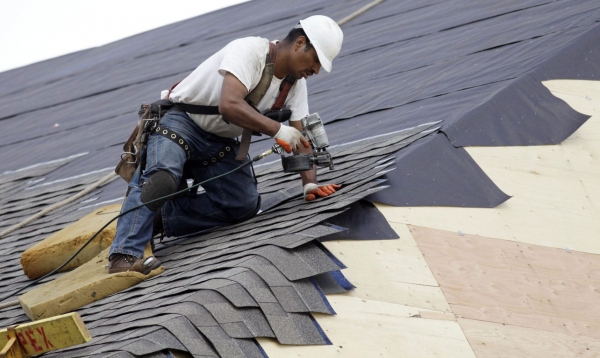

  • поверх гидроизоляционного барьера монтируется мягкая черепица.

Если сплошную обрешетку сооружают из доски, то необходимость в устройстве контробрешетки отпадает автоматически. Крепят доски сразу к стропильным ногам, укладывают с зазором между элементами в 3мм.

Устройство утепленной крыши

Пирог для утепленной кровли гораздо сложнее. Его конструкцию дополняет теплоизоляция. А раз она есть, то потребуется пароизоляционный материал, защищающий утеплитель от скопления влаги. Результатом увлажнения становится снижение изоляционных характеристик и сопутствующие ему процессы гниения с последующим разрушением. Еще нужна вентиляция, призванная удалять конденсат из-под кровельного покрытия, неспособного пропускать опасные для древесины капли самостоятельно.

Схема укладки слоев кровельного пирога для утепленной скатной крыши, предполагающей эксплуатацию мансарды, такова:

  • с внутренней стороны стропильной системы непосредственно к стропилам степлером крепится пароизоляционная мембрана. Укладывается параллельно свесам полосами снизу вверх. В единое полотно полосы соединяются двусторонним скотчем;
  • по устроенной пароизоляции опять же с внутренней стороны сооружается контробрешетка из бруска, шаг установки которого зависит от материала запланированной внутренней обшивки мансарды. Например, под обшивку гипсокартоном бруски обрешетки желательно располагать на расстоянии 40 или 60см;
  • с наружной стороны крыши между стропильными балками монтируются вспомогательные распорки. Требуются они для удерживания плит утеплителя. Располагают распорки с шагом на 2-3см меньшим, чем высота теплоизоляционной плиты. Так нужно, чтобы теплоизоляция жестко зафиксировалась в созданных для нее отсеках, «расправившись» после легкого сжимания в процессе установки;
  • в получившееся подобие сот помещается теплоизоляционный материал, толщина которого должна быть на 3-5см меньше толщины стропильных ног. Это необходимое условие для правильной вентиляции кровельного пирога;
  • снова сооружается контробрешетка. Прибивается к стропильным ногам вдоль их направления, чтобы сформировались вентиляционные каналы – кровельные продухи;
  • к наружной контробрешетке крепится сплошная обрешетка, поверх которой настилается дополнительный гидроизоляционный ковер;
  • укладывается мягкая черепица.

Для устройства теплой крыши с мягкой черепицей в северных регионах порой бывает маловато толщины минераловатного утеплителя в 15 см — общепризнанного стандарта для средней полосы. Тогда с наружной стороны монтируется сначала поперечный стропилам ярус контрбруса для укладки второго слоя утеплителя, затем брусок вдоль стропильных ног под установку сплошной контробрешетки.

Если уложить битумную черепицу планируют поверх низких скатов, сооруженных из ж/б плит или устроенных посредством разуклонки с заливкой сверху цементно-песчаной стяжки, пароизоляция укладывается на бетонную либо цементно-песчаную поверхность. Поверх пароизоляции на ребро устанавливается доска с шагом до 90см, а потом необходимое количество ярусов контробрешетки.

Кровельному пирогу с деревянными элементами нельзя вплотную примыкать к дымоходным трубам. Положенный по нормам отступ от стенок трубы можно найти в СНиП 41-01-2003. Пустое пространство заполняется невозгораемым минераловатным материалом, а снаружи вокруг труб устанавливается фартук из оцинкованного или ламинированного металла.

Этапы и принципы устройства кровельного пирога под мягкую черепицу представит видео:

Кровельный пирог под рулонные материалы

Для обустройства крыш с незначительным углом наклона скатов, с разбросом этак от 1º до 12º, применяются битумно-полимерные материалы или кровельные мембраны. Просто в укладке штучных гонтов на них нет особого смысла. Да и узорная эстетика гибкой черепицы на плоских и почти плоских крышах будет радовать только пернатых.

Особых отличий в наборе слоев под штучный и рулонный материал не наблюдается. Последовательность аналогична: пароизоляция → утеплитель → гидробарьер – он же декоративное покрытие и ветрозащита. Однако в монтаже кровельного пирога есть собственная специфика. Не используется сплошная обрешетка и контрбрус. Слои настилаются без вспомогательных деревянных элементов на бетонные перекрытия, цементно-песчаные стяжки, профлист, сборные выравнивающие конструкции. Поэтому внимание мы акцентируем не на последовательности монтажных действий, а на особенностях в укладке.

Принципы устройства пароизоляции

Пароизоляционным слоем под укладку рулонных материалов служат такие материалы, как:

  • битумная и битумно-полимерная пароизоляция, наплавляемая на бетонное или цементно-песчаное основание, в том числе на цементно-песчаное утепление с вермикулитом, керамзитом, перлитом в виде заполнителя в случае уклона скатов свыше 6º. Если уклон меньше, битумная пароизоляция может укладываться без приклеивания или наплавления на основу.;
  • полиэтиленовая армированная или неармированная пароизоляция, настилаемая свободно вдоль гофр профилированного листа либо приклеиваемая к нему в случае наклона скатов свыше 6º.

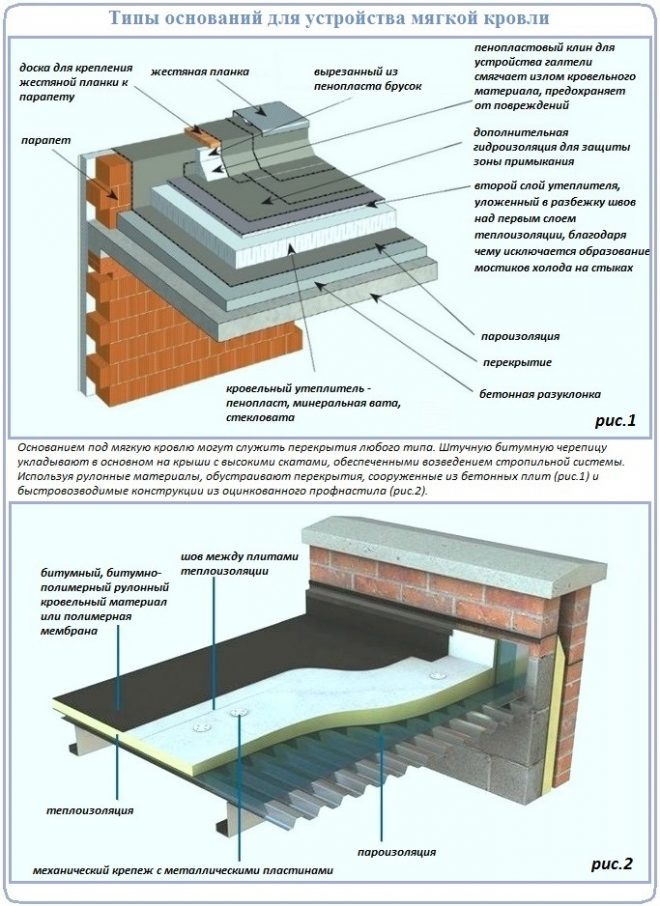

В сооружении мягкой кровли по сборным стяжкам из фанеры или ОСП плит может быть использован любой тип пароизоляционного материала, но рекомендованным вариантом является битумно-полимерная пароизоляция с основой из полиэфирного полотна. Впрочем, на бетонную поверхность тоже не запрещено класть полиэтилен, но перед этим следует устроить разделительную прослойку из пергамина.

Пароизоляционный слой укладывается в виде своеобразного поддона с заходом на вертикальные плоскости примыкающих стен и парапетов. Высота бортиков поддона рассчитывается так: толщина теплоизоляционного слоя плюс 3-5см. Аналогичные бортики устраиваются вокруг пересечения крыши дымоходными трубами и прочими коммуникациями.

Оба пароизоляционных варианта обязаны соединяться в сплошное полотно. Полосы битумного и битумно-полимерного материала укладываются с нахлестом в 8-10 см по бокам и 15 см в торцевых соединениях и свариваются газовой горелкой. Соединение полиэтиленовых полос производится с помощью скотча.

Правила укладки теплоизоляции

Утеплять мягкую кровлю с рулонным покрытием можно буквально любым материалом, но приоритетными считаются минераловатные плиты и вспененный полистирол. На бетонные основания и цементно-песчаные стяжки система утепления укладывается в один ярус, на профнастил в два так, чтобы стыки элементов верхнего ряда не располагались над стыками нижнего пласта.

Жесткость минеральной ваты для однослойного утепления 40 кПа при сжимаемости 10%. Для сооружения двухъярусной теплоизоляции необязательно использовать плиты с равнозначной жесткостью. Нижний ряд можно сложить материалом с показателями прочности 30 кПа, верхний 60 кПа.

Если в качестве гидроизоляционного и декоративного кровельного покрытия используется полимерная мембрана, между ней и полистирольной теплоизоляцией должен быть уложен разделительный слой из стеклохолста или геотекстиля. Иначе мембрана раньше гарантированного производителем срока утратит потребительские качества из-за постепенной миграции пластификаторов в соседний материал. Разделительный слой также требуется при устройстве инверсионной балластной кровли, если полимерное покрытие стелется на битумный пароизоляционный слой.

Укладка минераловатных плит на профнастил без предварительного сооружения сборной стяжки из фанеры или листов ОСП может производиться, если толщина теплоизоляции в два раза больше, чем расстояние между соседними гофрами. Если реальность не соответствует данному условию, перед укладкой утеплителя сооружается сборная стяжка.

Устройство теплоизоляции под рулонное покрытие требует соблюдения следующих правил:

  • теплоизоляционный материал крепится отдельно от настилаемого сверху покрытия;
  • при механическом способе крепления каждая плита теплоизоляции и отдельная ее часть фиксируется в двух точках. Крепление утеплителя к профлисту производится стальными саморезами с пластиковой втулкой в форме грибка. Пластиковые втулки не используются, если уклон скатов больше 10º. К бетонной основе в любом случае крепят саморезами с дюбелями и металлическими пластинами;
  • приклейка плит утеплителя производится на битумно-полимерную мастику. Приклеивание возможно, если площадь «посаженной» на клеящий состав поверхности составит по минимуму 30% от площади утепляющей плиты;
  • плиты утеплителя укладываются с обязательной разбежкой швов, чтобы слабые участки распределились равномерно. Элементы второго яруса, если он имеет место быть, смещаются относительно первого минимум на 20см как по боковым, так и по торцевым линиям;
  • швы в утепляющем ковре шириной больше 5мм должны заполняться теплоизоляционным материалом.

Использование жестких утеплителей оправдано экономически и технологически. Оно позволяет не устраивать сверху утеплителя стяжку, что в обязательном порядке требует засыпная теплоизоляция.

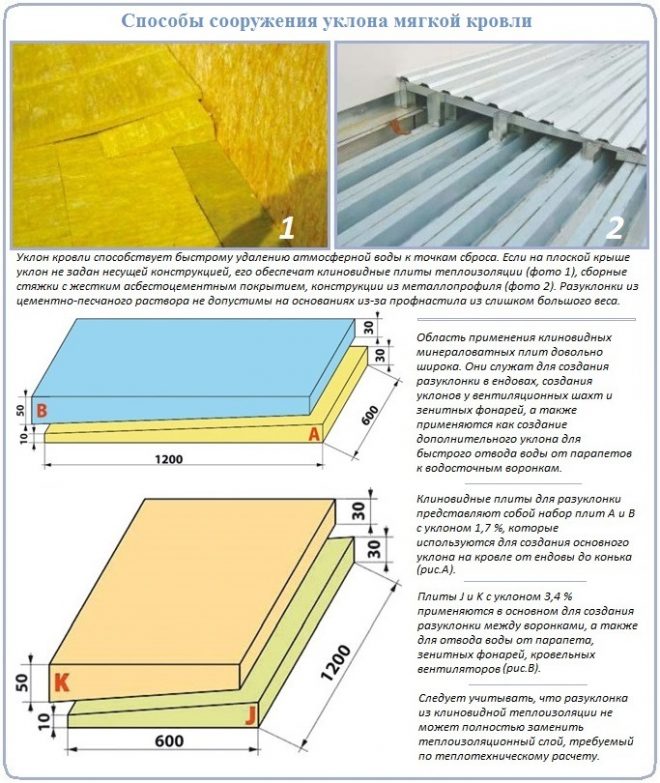

При необходимости соорудить кровельный уклон для полноценного освобождения поверхности от атмосферной воды и грязи, теплоизоляцию дополняют уклонообразующими приспособлениями. Чаще всего их делают из клиновидных плит минеральной ваты или из аналогичных пенополистирольных деталей, реже из засыпных утеплителей с последующей заливкой цементной стяжки. Разуклонку по бетонному основанию можно сделать и посредством цементно-песчаной заливки, недопустимой для формирования уклона на основе из профилированного листа.

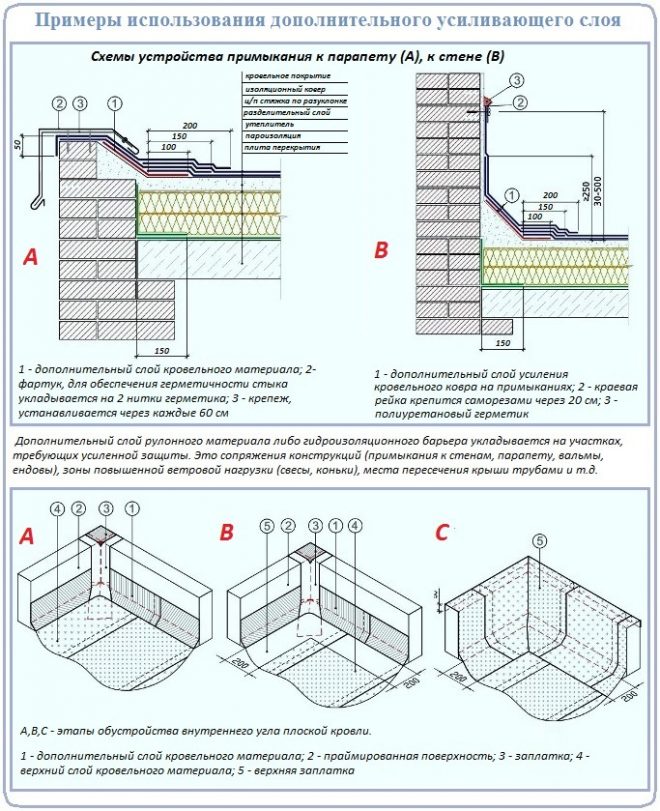

Дополнительные слои кровельного материала

Дополнительный барьер от атмосферной воды укладывается в зонах повышенной нагрузки. Настилается полосами вдоль конька, свесов и примыканий с сооруженными заранее галтелями, в ендовах, вокруг проходок и точек внутреннего водостока. Устраивают его либо из полос кровельного битумно-полимерного покрытия, либо из специального самоклеющегося гидробарьера.

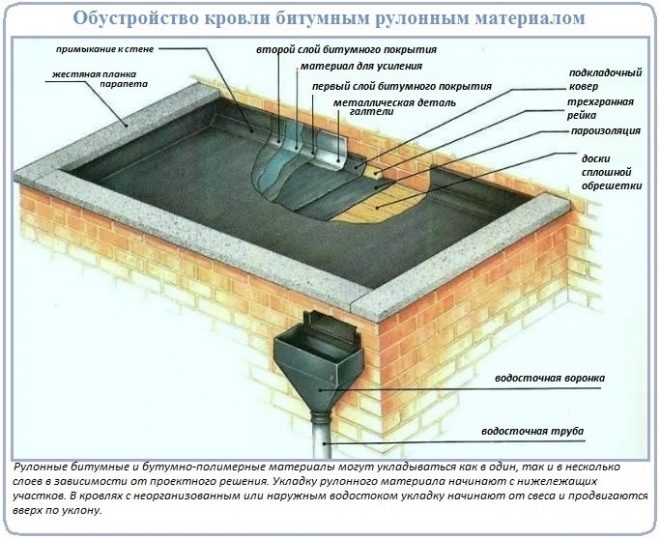

Сооружение кровельного пирога завершает укладка рулонного покрытия и фиксация его путем наплавления, приклеивания или крепления саморезами с втулками или пластинами.

В представленных схемах сооружения кровельного пирога нет точных рекомендаций. Мы привели общие правила, учет которых обеспечит безупречную работу и долгую службу крыши в средней полосе. В случае строительства в северных широтах предложенные варианты требуют доработки.
