Клеммная колодка для алюминиевых проводов. Можно ли соединить медный провод с алюминиевым

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками.

Так, как например, подключать люстру, розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).
Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.
Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до Ø1 мм необходимо сделать пять витков.

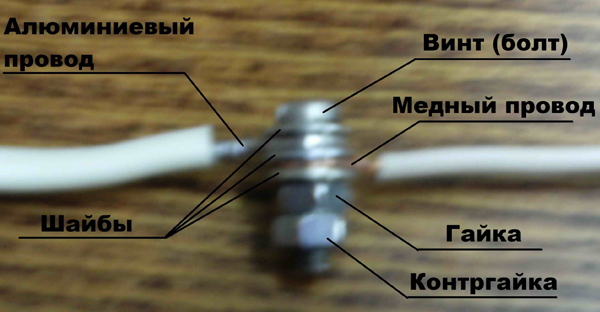

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения, многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.
Обратите внимание! Если проводник имеет жилу Ø2 мм, то винт должен быть М4.

Клеммная колодка

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.
Обратите внимание! Затягивать винт следует с чувством, особенно алюминиевый провод.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Клеммная колодка и плоско-пружинный зажим

Такой метод соединения проводов появился сравнительно недавно. Существует два их вида: одноразовый и многоразовый. В последнем случае имеется специальный рычаг, который позволяет вынимать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных видов алюминиевых с медными проводами.

Они широко используются для монтажа люстр, а также для соединения проводов в распределительных коробках. В отверстие колодки провод вставляется с усилием и там надежно фиксируется. Чтобы вынуть провод, потребуются большие усилия. На практике лучше пользоваться многоразовыми клеммниками, которые позволяют в случае просчета переделать соединение.

С провода снимается изоляция на 10 мм. Рычажок на многоразовом клемнике поднимается вверх и вставляется провод. Затем рычаг возвращается в обратное положение. Соединение готово!

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Скрутка алюминиевых проводов между собой

О преимуществах и особенностях скрутки мы говорили выше, но сейчас рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с себе подобным. В данном случае успех применения метода скрутки напрямую будет зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их желобком.

Однако здесь важно быть внимательным, так как на поверхности алюминиевых проводов образовывается оксидная пленка. Даже если ее зачистить, то она очень быстро снова появиться, как уже отмечалось выше, поэтому концы провода можно зачистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется сжать плоскогубцами. Такое соединение будет долговечным и прочным.
Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.


— А что означают твои татуировки?
— Нарушение техники безопасности при работе со сварочным аппаратом.

Как правильно соединить провода. Как соединить медный и алюминиевый провод.

Здравствуйте!

Я думаю, что каждый из нас уже не раз задавался вопросом: как правильно соединить провода? Очень активно нам в этом помогают не вовремя упавшие тяжелые предметы на кабель, домашние питомцы, которые обожают выбирать момент, когда в кабеле нет напряжения, да и просто требуется соединить провода, например в распределительной коробке.

В этой статье мы рассмотрим различные способы соединения. Достоинства и недостатки. Разрешенные и не разрешенные способы. Рекомендуемые способы и т.д.

Пожалуй, я сделаю эту запись, как своего рода оглавление. Иначе она получится ну очень длинной. Вы нажмете на название соединения, если решите узнать про него больше, прочитаете статью и вернетесь, если потребуется, а здесь я распишу достоинства и недостатки каждого соединения.

.

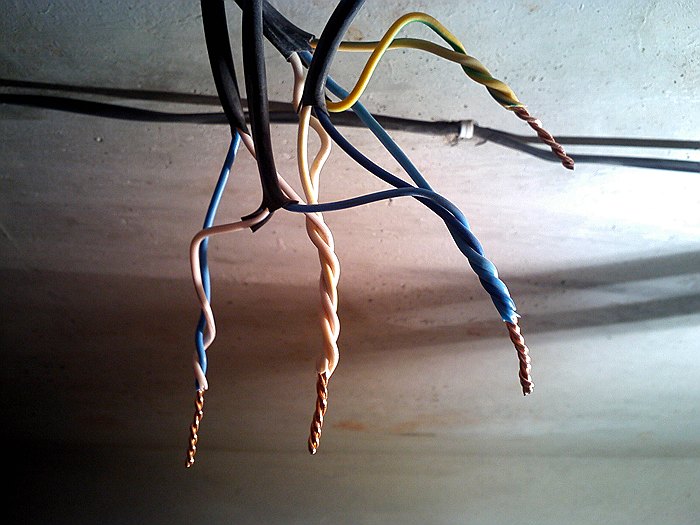

  • Преимущества: не требуется никаких специальных приспособлений за исключением изоленты, при грамотном подходе можно достичь высокого уровня надежности и пожалуй, все…
  • Недостатки: запрещено так делать по ПУЭ
    , невысокая надежность при использовании на больших нагрузках, процесс сращивания проводов очень трудоемкий, невозможно качественно соединить однопроволочные и многопроволочные провода, нельзя соединять медь и алюминий (хотя если очень хочется, то можно, но, чур, я вам ничего не говорил), при количестве проводов больше двух трудоемкость повышается еще больше, требуется очень плотная скрутка, которую не всегда получается выполнить, поэтому приходится зачищать большой отрезок провода, чтобы компенсировать ненадежность контакта.

Скрутка при помощи различных клемм, сжимов, СИЗов и т.д.

Существует огромное количество всевозможных приспособлений для соединения провода. Рассмотрим их все по порядку.

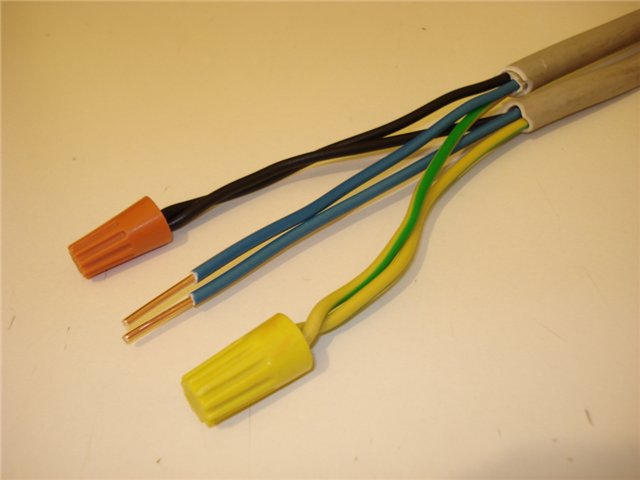

Скрутка СИЗ

СИЗ
или КИЗ
. На самом деле это два разных понятия, но поскольку в магазине продавцы не всегда отличаются умом и сообразительностью, приходится преподносить это как два в одном.

СИЗ.

Процесс менее трудоемкий чем простая скрутка, более надежный и широко используемый в быту. Как сделать такую скрутку вы можете посмотреть на примере статьи по монтажу распределительной коробки.

  • Преимущества: при грамотном подходе можно соединять мягкий и жесткий провод (но делать это нежелательно), недорогая стоимость комплектующих, неплохой контакт, возможность соединять несколько проводов разного диаметра, не требуется изоленты, соединение легко поддается разборке и повторному соединению.
  • Недостатки: средняя трудоемкость, не очень качественные СИЗы имеют свойство лопаться или внутренняя пружинка прорезает пластиковый колпачок, такие СИЗы необходимо заменить, нельзя соединять медь и алюминий, желательно не применять для сильно нагруженных линий, поскольку могут расплавиться.
  • Область применения: эффективно можно применять при небольших объемах в домашних условиях при прокладке новой медной проводки жестким кабелем, модернизация старой медной проводки из жесткого кабеля, соединение алюминия с алюминием.

Скрутка при помощи КИЗ.

В отличие от СИЗ, КИЗ необходимо обжимать. Следовательно список преимуществ и недостатков немного изменится.

  • Преимущества: такие же как у СИЗ.
  • Недостатки: требуется наличие специального обжимного пресса, для долговечной службы необходимо покупать только качественные КИЗ, требуется изучение вопроса, как обжать правильно (не перерезать жилы прессом), средняя трудоемкость, соединение неразборное (чтобы сделать новое соединение приходится отрезать КИЗ и делать новое соединение), нельзя соединять медь и алюминий, при использовании качественных КИЗ могут применяться в сильнонагруженных линиях.
  • Область применения: как у СИЗ

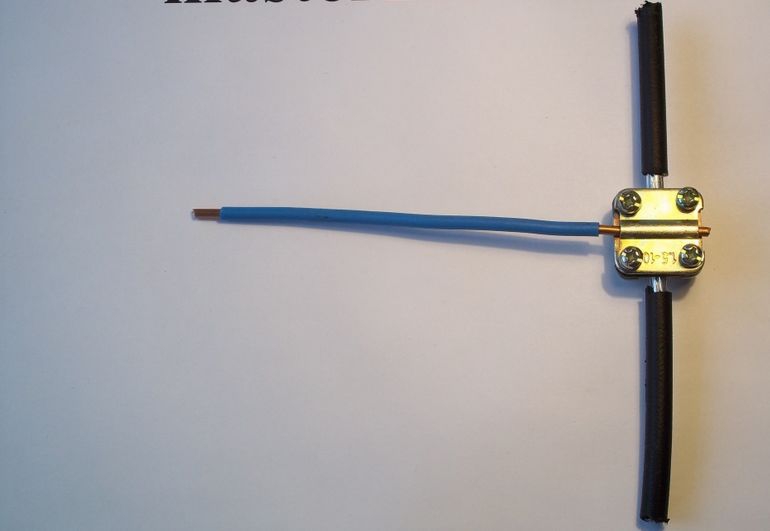

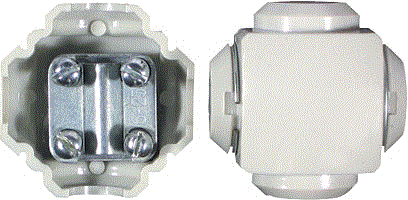

Сжим ответвительный типа У739М и других типоразмеров.

Пожалуй самый мой любимый сжим. Часто его называют «орех», иногда встречается оригинальное название «яйцо».

  • Преимущества: идеальный способ соединить провода, высокая безопасность, можно использовать на открытом воздухе (необходимо соблюдать условия, чтобы сжимы не оказывались погруженными в воду), не требуется периодического подтягивания винтов, возможность соединять медные и алюминиевые провода, большая номенклатура, охватывающая весь диапазон сечений для электропроводки, можно соединять медь и алюминий (я бы даже сказал — нужно), нет никаких особых условий при соединении силовых проводок, соединять можно мягкие и жесткие провода, выводы для проводов расположены крест накрест, что позволяет легко сделать отвод, очень хорошее соотношение цена-надежность, соединение неразъемное, но разборное, минимальный вред для провода.
  • Недостатки: громоздкие (даже самые маленькие типоразмеры), поэтому сложно применять в небольших распределительных коробках, средние трудозатраты, скорость работы зависит от качества сжима (пока качественные я встречал лишь у Schneider electrik).
  • Область применения: лучший вариант для наращивания силовых кабелей мощных потребителей на производстве и в быту (например, кабеля для плиты), ответвления от магистральных проводов, возможно внутреннее и уличное применение, соединение алюминиевых и медных проводов (например СИП и ВВГ).

Клеммники.

Их можно разделить на винтовые и безвинтовые (быстрозажимные).

Клеммник винтовой.

Выбор очень богатый. Но можно разделить на три вида:

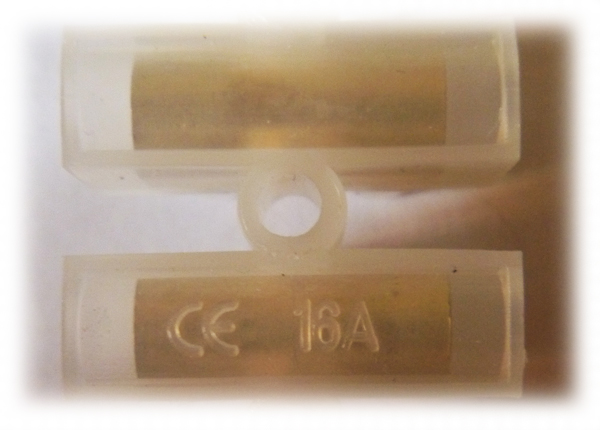

Клеммная колодка винтовая

Этот вид я называю «не самые хорошие». Причина проста, очень много брака, хорошего затягивания получить не удается — срывается резьба или лопается втулка. Хотя существуют дорогие аналоги из качественного металла. Однако и дорогие аналоги лучше не использовать для силовых линий. Они вполне подойдут для того, чтобы соединять питающую линию с маломощными потребителями, например, со светильниками. Только нужно учитывать одну небольшую особенность. Если жесткий провод в них можно завести без особых ухищрений, то мягкий провод лучше сначала оконцевать
наконечником-гильзой с изолированным фланцем. У них существует две вариации: круглый фланец (для одного провода, хотя можно запихнуть два или три, в зависимости от толщины изоляции провода) и овальный фланец (соответственно позволяет засунуть в наконечник несколько проводов). Не стоит лениться и жадничать. Наконечники стóят недорого, но благодаря им мягкий провод не режется винтом при затяжке, провод реально затягивается, не переламываются жилы при интенсивном использовании (например, при замене ламп, когда требуется вытащить встраиваемые светильники). Соединять можно алюминиевый и медный провод.

Клеммная колодка винтовая усиленная

Клемники такого вида я называю «предпочтительными». Их тоже насчитывается огромное количество форм и видов. Отличительной особенностью, по которой я их выделяю — провод зажимается не острием винта, а квадратной шайбой. Вероятность повредить провод, даже мягкий без наконечника минимальна, однако наконечники для мягкого провода, все же, лучше использовать. Подходит для соединения медных и алюминиевых проводов.

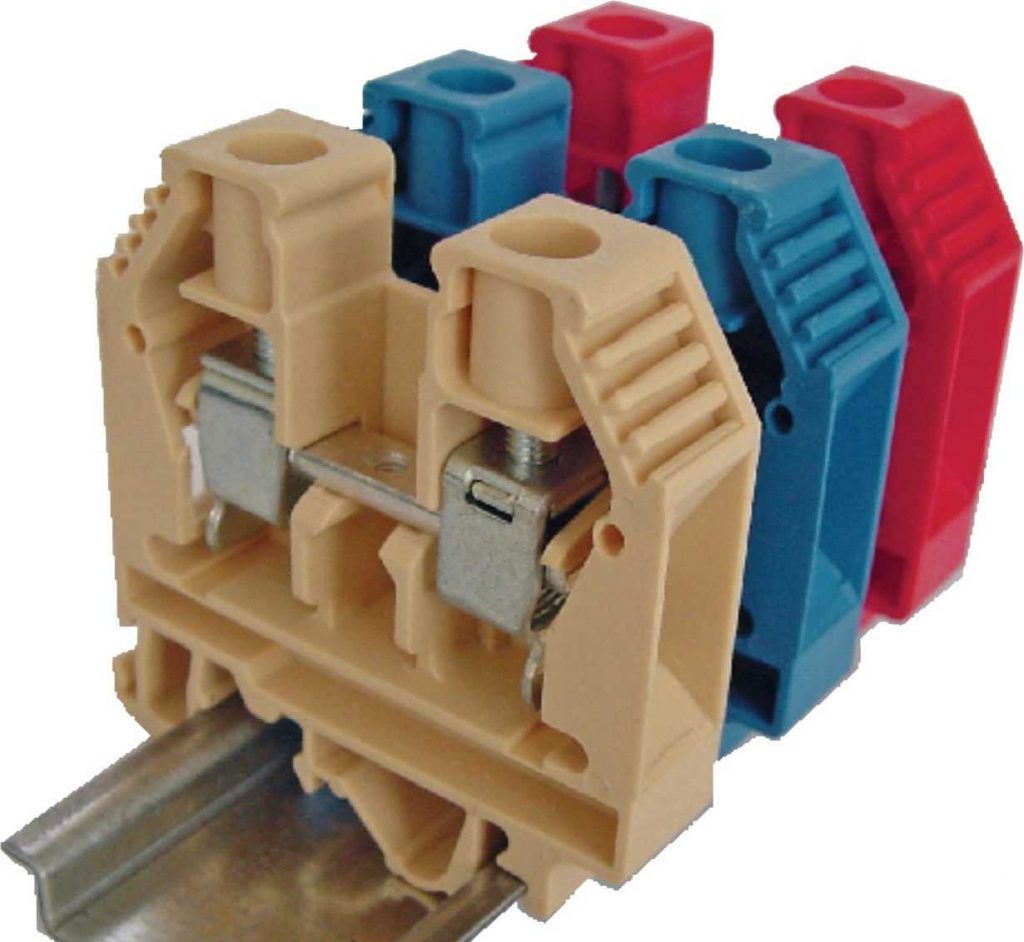

Клеммник наборный на DIN-рейку

Третий подкласс клемников стоит особняком. Это

всевозможные наборные клеммники на DIN-рейку. Хорошие клеммники, богатый выбор цветов и функционала, подходит для жесткого и мягкого провода, но имеют один «недостаток» — они применяются, в основном, во всевозможных щитах, хотя никто не мешает установить DIN-рейку в любом удобном месте и разместить их на ней.

Чему отдать предпочтение

При выборе нужно обращать внимание на такой параметр, как ток, с единственным НО(!) — первый «подкласс», если клеммные колодки не очень хорошего качества лучше брать двукратным запасом.

Быстрозажимные клеммники.

Большое количество видов делится на две категории: для мягких проводов и для жестких.

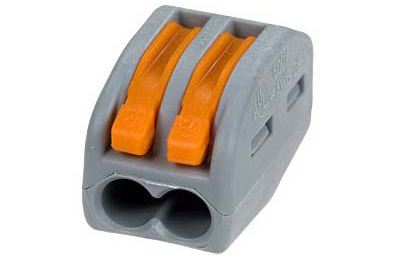

Безусловным фаворитом в этой области можно назвать фирму Wago
. Большинство электриков и умельцев по достоинству оценили эту разработку. Невероятно легкий монтаж при использовании специального инструмента для снятия изоляции. Достаточно зачистить провод на 12 мм и воткнуть в клеммник до упора. Наличие технологических отверстий для проведения испытаний и измерений электропроводки, универсальность (один клеммник подходит под два или больше сечений провода), возможность соединять от двух до 10 проводов, легко разобрать соединение, есть отдельная линейка для алюминиевого провода уже со специальной смазкой внутри… В общем, перечислять достоинства можно долго. Недостаток один — цена.

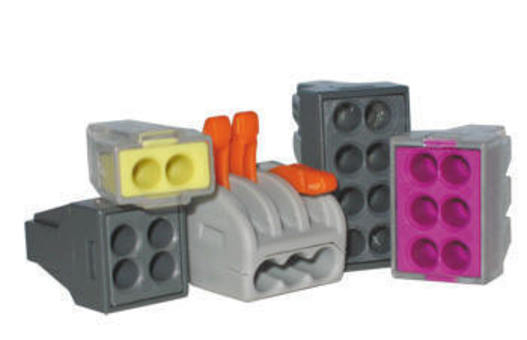

Клеммники Wago для мягкого провода

Отличие клеммников для жесткого провода от клеммников для мягкого заключается в том, что на вторых есть специальные рычажки с фиксацией. Рычажок откидывается на 90° и фиксируется в этом положении, в отверстие заводится мягкий провод, рычажок спускается и провод фиксируется. Клеммники для мягких проводов можно назвать универсальными, поскольку подходят и для тех и для других.

Пожалуй, на этом можно закончить обзор соединений, не требующих специализированного инструмента.

Вы еще не устали?

Тогда приступим ко второй части.

Опрессовка гильзами.

Для этого метода вам уже
потребуется специальный пресс. Есть как гильзы, так и наконечники. Они подразделяются по материалу провода: есть гильзы для медного и для алюминиевого провода. Это, своего рода усиленный КИЗ. Из преимуществ можно отметить хороший контакт, из недостатков, необходимость «придумывать» изоляцию. Существуют специальные винтовые гильзы для соединения кабеля со срывными винтами. Такими гильзами невозможно ни перетянуть, ни не дотянуть — головки винтов срываются, когда достигается необходимое усилие.

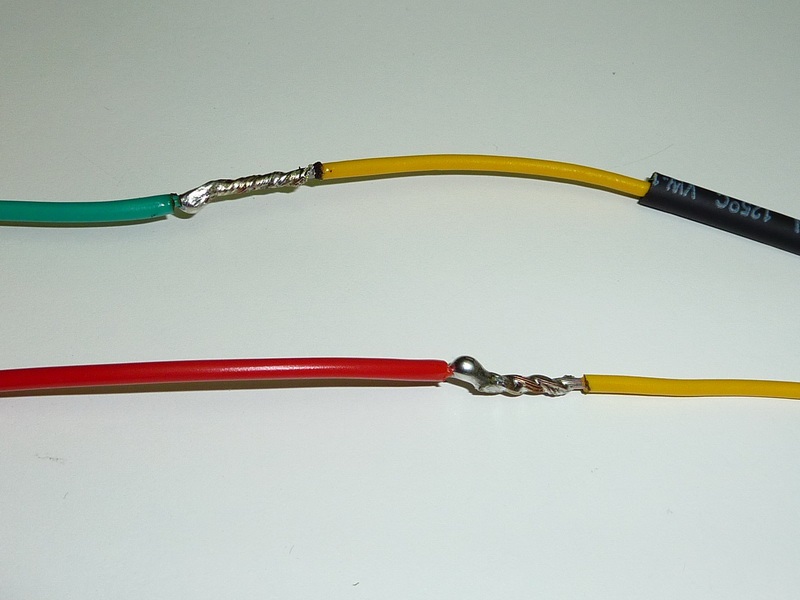

Пайка проводов.

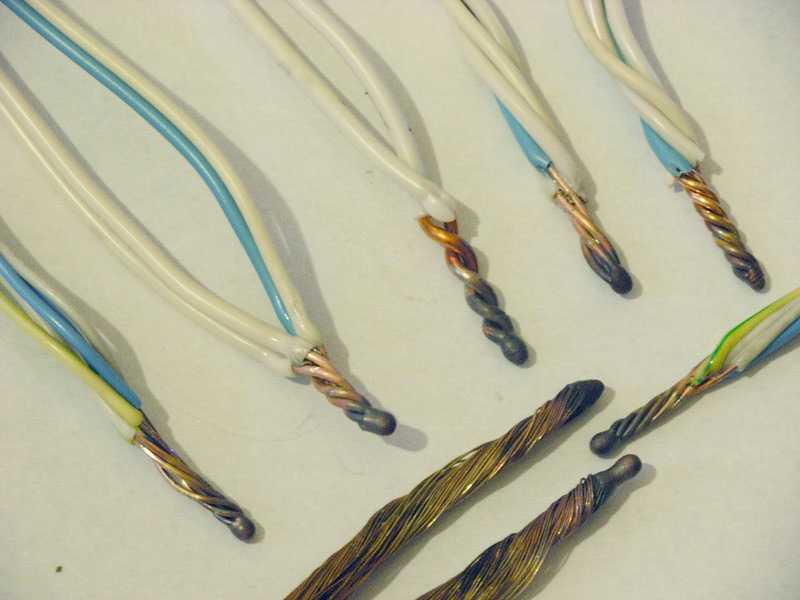

Хорошая пайка, это целое искусство. Хотя спаять жесткий провод особого усилия не составит. Единственная тонкость — очень плотное скручивание. Паять можно и алюминий при наличии нужного флюса и медь… по отдельности. Вместе спаивать медь с алюминием не стóит… по причине безопасности. Существуют даже специальные пасты, которые достаточно нанести на скрутку и прогреть автономной газовой горелкой. Для пайки скруток из нескольких проводов придется приобрести мощный паяльник (не меньше 100 ватт), ну и припой дорогой. А в остальном метод неплох.

Сварка медных проводов.

Для того, чтобы сварить провода,

потребуется специальный маломощный сварочный аппарат с угольным электродом или другим тугоплавким материалом. На конце свариваемого провода образуется медный шарик. Соединение очень надежное. Сначала придется немного потренироваться «на кошках», прежде чем начнет получаться красивый шарик. Для изолирования скруток в последних двух методах очень хорошо подходит термоусадочная трубка. Такая трубка одевается на скрутку и прогревается обычным или строительным феном, подойдет даже зажигалка. Термоусадочная трубка сжимается ровно в два раза, поэтому, когда будете выбирать её в магазине можете увидеть, что трубка обозначается через дробь вроде 8/4, что означает начальный диаметр 8 мм, конечный до 4 мм, то есть она очень плотно облегает провод при нагревании.

Подведем итог.

Что можно сказать в заключение: все методы хороши при грамотном и взвешенном подходе. Я постарался рассказать всё о методах, которые помогут вам решить, как именно соединить провода. Наверняка есть еще какие-то методы и я с удовольствием о них узнаю от вас, если вы решитесь мне поведать секретную технологию и даже поделюсь с другими, если вам будет не жалко, но сдается мне, что это будут всего лишь вариации на тему уже озвученных.

В общем, если дочитали — МОЛОДЦЫ! А я с вами прощаюсь до следующей статьи.

С наилучшими пожеланиями, Я!

Чаще всего необходимость соединения алюминиевых и медных проводов возникает в процессе замены или ремонта действующей электропроводки. Также умение это делать будет очень полезно в случае повреждения шнура питания какого-нибудь электроприбора.

Существует несколько способов решения подобной задачи. Ознакомьтесь с представленными вариантами, выберите наиболее подходящий для вашего случая метод и приступайте к работе, соблюдая требования технологии.

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Прежде чем приступать к соединению кабелей по методу скрутки, запомните одно важное правило: провода должны обвивать друг друга. Вариант, при котором один кабель прямой, а второй его обивает, категорически недопустим – такое соединение будет абсолютно непрочным.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

Проводники из разных материалов можно соединять с помощью винтов и гаек. При необходимости такое соединение очень быстро разбирается и переделывается. При условии грамотного исполнения резьбовое соединение будет очень качественным и продолжит оставаться таковым в течение всего срока эксплуатации проводки.

Дополнительным плюсом этого варианта является возможность одновременного соединения нескольких проводников, количество которых ограничивается лишь длиной винта.

Метод подходит для соединения кабелей различного диаметра и с разным числом жил. Нужно лишь следить, чтобы между проводами из разных материалов не было непосредственного контакта. Для его исключения в состав соединения включается пружинная шайба. Дополнительно такие шайбы надо установить для исключения контакта проводников с гайкой и головкой винта.

Порядок соединения проводников следующий.

Первый шаг.
Снимаем с кабелей изоляцию. Требуемую длину рассчитываем, умножая диаметр используемого винта на 4.

Второй шаг.
Изучаем состояние жил. Если они окислились, зачищаем материал до блеска, а затем формируем колечки по диаметру винта.

Третий шаг.
Поочередно надеваем на наш винт пружинную шайбу, колечко провода, шайбу, колечко следующего проводника и в конце гайку. Накручиваем гайку до выпрямления шайб.

Полезный совет! Предварительно можно пролудить конец медного кабеля припоем. Это позволит исключить необходимость прокладывания пружинной шайбы между проводниками.

Выполняем соединение с помощью клеммной колодки

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Соединение выполняем следующим образом.

Первый шаг.
Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг.
Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке.

Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.

Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм 2 . Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.

Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.

Для выполнения соединения с помощью таких клемм делаем следующее:

  • снимаем с проводников 1 см изоляции;
  • поднимаем рычажок клеммы вверх;
  • вставляем провода в клемму;
  • опускаем рычажок.

Клеммы без рычажков просто защелкиваются.

В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Работаем в следующем порядке.

Первый шаг.
Счищаем с проводников изоляционный материал.

Второй шаг.
Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг.
Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг.
Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

Удачной работы!

Видео – Соединение алюминиевых и медных проводов

{«config»:{«idpartner»:29″,»siteId»:2}}

Приветствую! Сегодня я расскажу вам как соединить медный и алюминиевый провода между собой, так, чтобы они не окислялись, а соединение было максимально надежным.

Вообще в теории нам всегда объяснялось, что соединение проводников с разным удельным сопротивлением, в данном случае меди и алюминия категорически запрещено, но при этом никто не говорил о том, что запрет этот можно обойти, и при этом не нарушить никаких правил.

Хотя теория и говорит нам о категорическом исключении таких промыслов, то даже в бытовой практике нам всё чаще и чаще приходится наращивать (удлинять) алюминий медным проводом. Например когда при замене розетки у вас под корень отламывается проводок. Такое происходит везде и всюду, так как срок годности алюминиевой электропроводки давно вышел, а на рынке электротоваров алюминиевые провода найти становится всё сложнее.

А теперь рассмотрим несколько вариантов соединения меди с алюминием:

Первым вариантом

будет соединение при помощи болтовых клемников, это один из самых простых и безопасных способов соединения. А простой он потому, что нужно всего лишь вставить очищенные от изоляции жилы в гильзу клемника, и плотно затянуть их болтами. Для двух жил с поперечным сечением 2*2,5 мм, подойдут клемные колодки на 16 Ампер.

После проделанной работы смотрится всё довольно аккуратно и надёжно.

Этот способ соединения практикуется довольно давно и особых нареканий не вызывал. Но тем не менее минусы тут присутствуют:

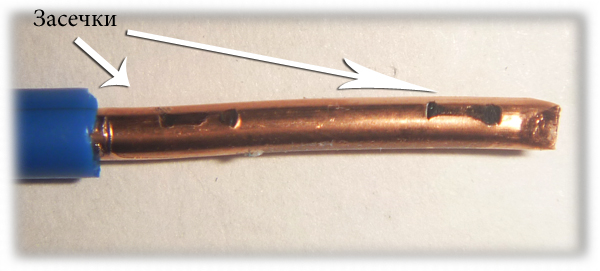

  • При плотном стягивании болтов, на жилах появляются засечки, которые в дальнейшем при изгибах могут привезти к отламыванию жил. Засечки очень видны на фото.

  • а вторая проблема заключается в том что, если провод который требуется нарастить слишком короткий, то возможность использовать клемник сразу отпадает, так как вы просто не сможете подлезть в проблемное место.

Второй вариант

у нас связан с неким новшеством, под названием Wago. Это самозажимные клемники, предназначенные для коммутирования проводов в распределительных коробках, и так же для наращивания проводов, в том числе и алюминиевых с медными. Разновидность таких клемников большая.

Но для наращивания алюминиевого провода медным, на больше всего подойдёт вот такой вид Wago

Всё что нам нужно, просто оттянуть зажими вверх, под прямой угол, и в открывшиеся контакты вставить нужные нам жилы, затем защёлкнуть зажимы обратно. Плотное соединение нам обеспечено. На сегодгяшний день это самый популярный из за быстроты и надёжности соединение. Но к сожалению, если обрыв в неудобном месте, вы опять же не сможете использовать данный клемник.

Если же ситуация немного серьёзнее,

чем отломанный провод в розетке… Например, если у вас в щитовой произошёл пожар, и требуется качественно нарастить вводные (питающие провода) провода, то тут нам потребуются специальные соединительные сжимы

Сжимы обеспечат плотное соединение и дадут возможность выдержать большие нагрузки. Но если нет возможность купить сжимы, то для таких нагрузок, вполне подойдёт правильное болтовое соединение.

Для увеличения площади контакта, оба провода необходимо согнуть в кольца. Жилы со всех сторон нужно обложить шайбами, чтобы во время стягивания проводов, они не вытеснились. В конце обязательно законтрогаить, чтобы со временем винт не раскрутился.

Обычно в домах нового поколения электропроводка делается из кабеля с медными жилами, тогда как в старых зданиях еще могла остаться проводка из алюминиевых проводов. Иногда случается так, что нет возможности демонтировать старые кабеля, заменив их, и тогда нужно сделать соединение алюминиевых проводов между собой. Например, может возникнуть необходимость подключить осветительное устройство в помещении, заменить выключатель или поставить розетку, тогда нужно знать, как действовать.

В электротехнике проводом называется металлический проводник, который состоит из одной или нескольких сплетенных между собой жил для передачи электричества.
Жила, по которой проходит ток, может состоять из одной проволоки разной толщины или нескольких сразу. Многопроволочный кабель состоит из однородных по материалу жил скрученных вместе.

Провода, в основе которых только одна жила, имеют значительно меньшую гибкость, чем из нескольких. Электрические кабеля делают из меди и алюминия. Из последнего материала их изготавливают для экономии, так как они значительно дешевле. Алюминиевые кабеля производятся со стандартным сечением, только наименьшее из значений составляет 2,5 мм 2 .

Также они имеют разную конструкцию под внешней оплеткой. Могут идти парой параллельно друг другу, скручиваться с разным периодом витка и так далее. Затем провода можно различать по маркировке и изоляции. Жилы могут быть как голыми, так и изолированными специальной оплеткой, которая не пропускает электричество. Для изоляции часто случит резина, винипласт, поливинилхлорид. Для большей защищенности силового кабеля его могут поместить в хлопчатобумажную оплетку, которая должна быть пропитана специальным составом против гниения и устойчивым к влаге. В местах, где жила подвержена повышенному механическому воздействию, ее могут поместить в металлический рукав.

Для алюминиевых проводов есть несколько обозначений. А, АС, АСУ – означает, что кабель многопроволочный, голый (без оплетки), площадь его сечения различается: 16-25 мм 2 , 16-40 мм 2 и 120-400 мм 2 . Последние два обозначения указывают на то, что в основе провода есть сердечник из оцинкованной стали.
Такие виды можно использовать для проведения воздушных линий электропередачи. А также АПРТО, АППВ, АПВ – они классифицируют алюминиевые провода с внешне оплеткой и разной толщиной.

Необходимые инструменты

Для того чтобы правильно провести между собой или их ответвление необходимо наличие хорошего и качественного инструмента. Желательно, чтобы для каждой задачи был свой вид инструмента.
Для такого вида работы понадобятся:

  • круглогубцы и плоскогубцы;
  • пассатижи и обжимные клещи;
  • набор специальных отверток с изолированными ручками и насадками;
  • отвертка-пробник;
  • моток изоляционной ленты.

Обычно сложность соединения и ответвления алюминиевых проводов заключается в том, что у этого металла особые свойства. Он мягкий и легко гнется, но в тоже время не слишком прочный, поэтому требует осторожного обращения и больше защитных приспособлений. Если жилы контактируют с воздухом, то этот металл достаточно быстро окисляется. При соединении его с можно наблюдать, как происходит коррозия, что со временем приводит к разрушению.

Видео «Соединение проводов пайкой»

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов. Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль. Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Среди контактных зажимов есть пружинный. Он достаточно простой, чтобы сделать ответвление проводки или временного скрепления жил. Достаточно лишь зачистить контакты и зафиксировать пружинным механизмом.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.

При работе с зажимом СОАС нужно использовать специальные приспособления инструменты для скручивания жил между собой. Внимательно нужно отнестись к маркировке овального зажима СОАС, так как несоответствие параметров может привести к непредвиденным последствиям.
