Содержание статьи

Тепловой пункт индивидуальный представляет собой целый комплекс устройств, располагаемый в отдельном помещении, включающий в себя элементы теплового оборудования. Он обеспечивает подключение к тепловой сети этих установок, их трансформацию, управление режимами теплопотребления, работоспособность, распределение по типам потребления теплоносителя и регулирование его параметров.

Тепловой пункт индивидуальный

Тепловая установка, занимающаяся или отдельных его частей, является индивидуальным тепловым пунктом, или сокращенно ИТП. Предназначен он для обеспечения горячим водоснабжением, вентиляцией и теплом жилых домов, объектов жилищно-коммунального хозяйства, а также производственных комплексов.

Для его функционирования потребуется подключение к системе водо- и тепло-, а также электроснабжения, необходимого для активации циркуляционного насосного оборудования.

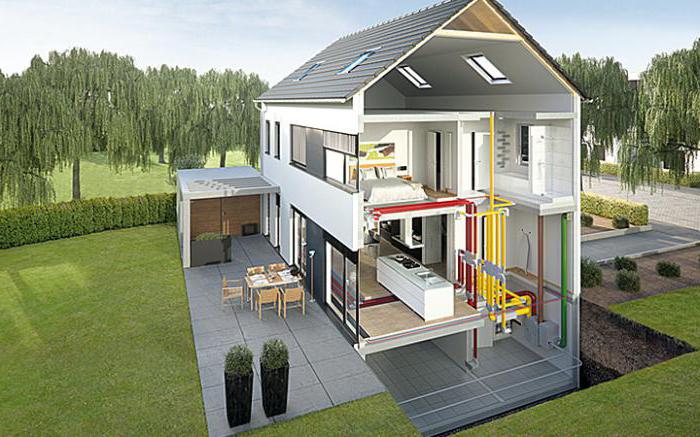

Малый тепловой пункт индивидуальный может использоваться в доме на одну семью или небольшом строении, подключенном непосредственно к централизованной сети теплоснабжения. Такое оборудование рассчитано на отопление помещений и подогрев воды.

Большой индивидуальный тепловой пункт занимается обслуживанием больших или многоквартирных строений. Мощность его находится в пределах от 50 кВт до 2 МВт.

Основные задачи

Тепловой пункт индивидуальный обеспечивает выполнение следующих задач:

  • Учет расхода тепла и теплоносителя.
  • Защита системы теплоснабжения от аварийного увеличения параметров теплоносителя.
  • Отключение системы теплопотребления.
  • Равномерное распределение теплоносителя по системе теплопотребления.
  • Регулировка и контроль параметров циркулирующей жидкости.
  • Преобразование вида теплоносителя.

Преимущества

  • Высокая экономичность.
  • Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше
  • Эксплуатационные затраты снижаются примерно на 40-60%.
  • Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.
  • Бесшумная работа.
  • Компактность.
  • Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м 2 .
  • Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).
  • Процесс работы полностью автоматизирован.
  • Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.
  • ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.
  • Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.
  • Индивидуальное изготовление в зависимости от требований заказчика.

Учет тепловой энергии

Основой энергосберегающих мероприятий является прибор учета. Требуется этот учет для выполнения расчетов за количество потребляемой тепловой энергии между теплоснабжающей компанией и абонентом. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы. Подобных ситуаций позволит избежать установка приборов учета.

Назначение приборов учета

  • Обеспечение между потребителями и поставщиками энергоресурсов справедливых финансовых взаиморасчетов.
  • Документирование параметров системы теплоснабжения, таких как давление, температура и расход теплоносителя.
  • Контроль за рациональным использованием энергосистемы.
  • Контроль за гидравлическим и тепловым режимом работы системы теплопотребления и теплоснабжения.

Классическая схема прибора учета

  • Счетчик тепловой энергии.
  • Манометр.
  • Термометр.
  • Термический преобразователь в обратном и подающем трубопроводе.
  • Первичный преобразователь расхода.
  • Сетчато-магнитный фильтр.

Обслуживание

  • Подключение считывающего устройства и последующее снятие показаний.
  • Анализ ошибок и выяснение причин их появления.
  • Проверка целостности пломб.
  • Анализ результатов.
  • Проверка технологических показателей, а также сравнение показаний термометров на подающем и обратном трубопроводе.
  • Долив масла в гильзы, чистка фильтров, проверка контактов заземления.
  • Удаление загрязнений и пыли.
  • Рекомендации по правильной эксплуатации внутренних сетей теплоснабжения.

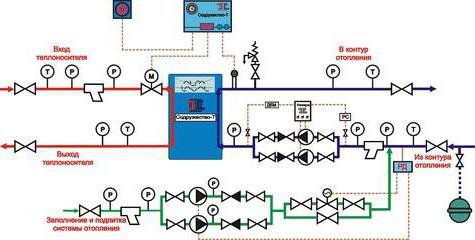

Схема теплового пункта

В классическую схему ИТП входят следующие узлы:

  • Ввод тепловой сети.
  • Прибор учета.
  • Подключение системы вентиляции.
  • Подключение отопительной системы.
  • Подключение горячего водоснабжения.
  • Согласование давлений между системами теплопотребления и теплоснабжения.
  • Подпитка подключенных по независимой схеме отопительных и вентиляционных систем.

При разработке проекта теплового пункта обязательными узлами являются:

  • Прибор учета.
  • Согласование давлений.
  • Ввод тепловой сети.

Комплектация другими узлами, а также их количество выбирается в зависимости от проектного решения.

Системы потребления

Стандартная схема индивидуального теплового пункта может иметь следующие системы обеспечения тепловой энергией потребителей:

  • Отопление.
  • Горячее водоснабжение.
  • Отопление и горячее водоснабжение.
  • Отопление, горячее водоснабжение и вентиляция.

ИТП для отопления

ИТП (индивидуальный тепловой пункт) — схема независимая, с установкой пластинчатого теплообменника, который рассчитан на 100% нагрузку. Предусмотрена установка сдвоенного насоса, компенсирующего потери уровня давления. Подпитка отопительной системы предусмотрена от обратного трубопровода тепловых сетей.

Данный тепловой пункт может быть дополнительно укомплектован блоком горячего водоснабжения, прибором учета, а также другими необходимыми блоками и узлами.

ИТП для ГВС

ИТП (индивидуальный тепловой пункт) — схема независимая, параллельная и одноступенчатая. Комплектацией предусмотрены два теплообменника пластинчатого типа, работа каждого из них рассчитана на 50% нагрузки. Предусмотрена также группа насосов, предназначенных для компенсации понижения давления.

Дополнительно тепловой пункт может оснащаться блоком отопительной системы, и другими необходимыми блоками и узлами.

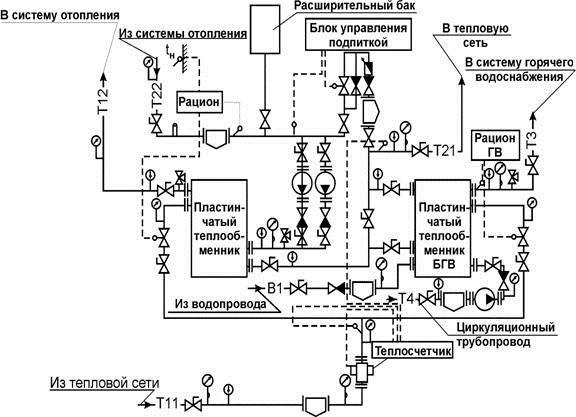

ИТП для отопления и ГВС

В данном случае работа индивидуального теплового пункта (ИТП) организована по независимой схеме. Для отопительной системы предусмотрен теплообменник пластинчатый, который рассчитан на 100%-ную нагрузку. Схема горячего водоснабжения — независимая, двухступенчатая, с двумя теплообменниками пластинчатого типа. С целью компенсации снижения уровня давления предусмотрена установка группы насосов.

Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения.

Кроме того, ИТП (индивидуальный тепловой пункт) укомплектован прибором учета.

ИТП для отопления, горячего водоснабжения и вентиляции

Подключение тепловой установки выполняется по независимой схеме. Для отопительной и вентиляционной системы используется теплообменник пластинчатый, рассчитанный на 100%-ную нагрузку. Схема горячего водоснабжения — независимая, параллельная, одноступенчатая, с двумя пластинчатыми теплообменниками, рассчитанными на 50% нагрузки каждый. Компенсация понижения уровня давления осуществляется посредством группы насосов.

Подпитка отопительной системы происходит из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется из системы холодного водоснабжения.

Дополнительно индивидуальный тепловой пункт в многоквартирном доме может оборудоваться прибором учета.

Принцип работы

Схема теплового пункта напрямую зависит от особенностей источника, снабжающего энергией ИТП, а также от особенностей обслуживаемых им потребителей. Наиболее распространенной для данной тепловой установки является закрытая система горячего водоснабжения с подключением отопительной системы по независимой схеме.

Индивидуальный тепловой пункт принцип работы имеет такой:

  • По подающему трубопроводу теплоноситель поступает в ИТП, отдает тепло подогревателям системы отопления и горячего водоснабжения, а также поступает в вентиляционную систему.
  • Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.
  • Некоторый объем теплоносителя может расходоваться потребителями. Для восполнения потерь на источнике тепла в ТЭЦ и котельных предусмотрены системы подпитки, которые в качестве источника тепла используют системы водоподготовки данных предприятий.
  • Поступающая в тепловую установку водопроводная вода протекает через насосное оборудование системы холодного водоснабжения. Затем некоторый ее объем доставляется потребителям, другой нагревается в подогревателе горячего водоснабжения первой ступени, после этого направляется в циркуляционный контур горячего водоснабжения.
  • Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно. При этом по мере необходимости потребители отбирают из контура воду.
  • В процессе циркуляции жидкости по контуру она постепенно отдает собственное тепло. Для поддержания на оптимальном уровне температуры теплоносителя его регулярно нагревают во второй ступени подогревателя горячего водоснабжения.
  • Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно.
  • В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы. Восполнением потерь занимается система подпитки ИТП, которая использует первичные тепловые сети в качестве источника тепла.

Допуск в эксплуатацию

Чтобы подготовить индивидуальный тепловой пункт в доме к допуску в эксплуатацию, необходимо представить в Энергонадзор следующий перечень документов:

  • Действующие технические условия на подключение и справку об их выполнении от энергоснабжающей организации.
  • Проектную документацию со всеми необходимыми согласованиями.
  • Акт ответственности сторон за эксплуатацию и разделение балансовой принадлежности, составленный потребителем и представителями энергоснабжающей организации.
  • Акт о готовности к постоянной или временной эксплуатации абонентского ответвления теплового пункта.
  • Паспорт ИТП с краткой характеристикой систем теплоснабжения.
  • Справку о готовности работы прибора учета тепловой энергии.
  • Справку о заключении договора с энергоснабжающей организацией на теплоснабжение.
  • Акт о приемке выполненных работ (с указанием номера лицензии и даты ее выдачи) между потребителем и монтажной организацией.
  • лица за безопасную эксплуатацию и исправное состояние тепловых установок и тепловых сетей.
  • Список оперативных и оперативно-ремонтных ответственных лиц по обслуживанию тепловых сетей и тепловых установок.
  • Копию свидетельства сварщика.
  • Сертификаты на используемые электроды и трубопроводы.
  • Акты на скрытые работы, исполнительную схему теплового пункта с указанием нумерации арматуры, а также схемы трубопроводов и запорной арматуры.
  • Акт на промывку и опрессовку систем (тепловые сети, отопительная система и система горячего водоснабжения).
  • Должностные и технике безопасности.
  • Инструкции по эксплуатации.
  • Акт допуска в эксплуатацию сетей и установок.
  • Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей.
  • Наряд из тепловых сетей на подключение.

Меры безопасности и эксплуатация

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

  • Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
  • Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
  • Осуществлять контроль нагрева электрического двигателя.

Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.

Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.

ИТП – это индивидуальный тепловой пункт, такой есть обязательно в каждом здании. Практически никто в разговорной речи не говорит — индивидуальный тепловой пункт. Говорят просто — тепловой пункт, или еще чаще теплоузел.

Итак, из чего же состоит тепловой пункт, как он работает? В тепловом пункте много разного оборудования, арматуры, сейчас практически обязательно — приборы учета тепла.Только там, где нагрузка совсем небольшая, а именно меньше чем 0,2 Гкал в час, закон об энергосбережении, вышедший в ноябре 2009 года, позволяет не ставить учет тепла.

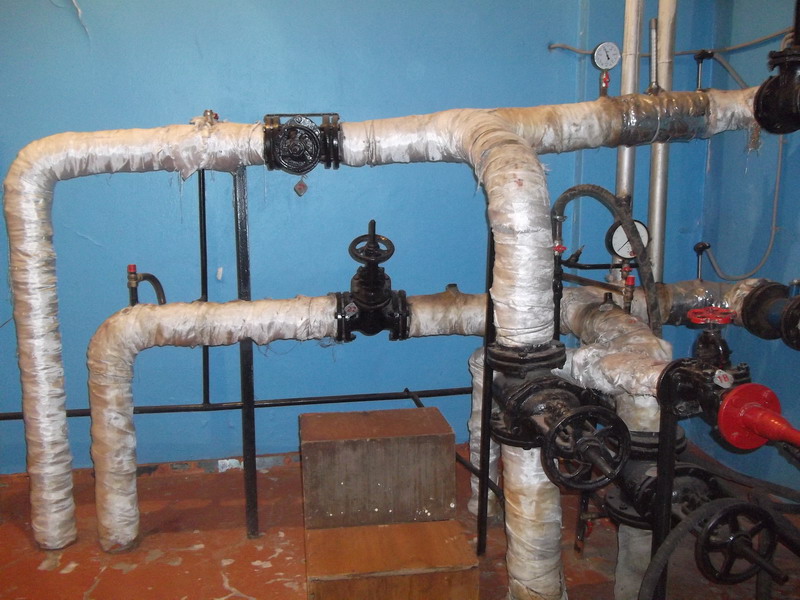

Как мы видим из фото, в ИТП заходят два трубопровода – подача и обратка. Рассмотрим все последовательно. На подаче (это верхний трубопровод) обязательно на вводе в теплоузел стоит задвижка, она так и называется – вводная. Задвижка эта обязательно должна быть стальная, ни в коем случае не чугунная. Это один из пунктов «Правил технической эксплуатации тепловых энергоустановок», которые были введены в действие с осени 2003 года.

Связано это с особенностями централизованного теплоснабжения, или центрального отопления, другими словами. Дело в том, что такая система предусматривает большую протяженность, и много потребителей от источника теплоснабжения. Соответственно, чтобы у последнего по очереди потребителя хватало давления, на начальных и далее участках сети держат давление повыше. Так, например, мне в работе приходится сталкиваться с тем, что в теплоузел приходит давление 10-11 кгс/см² на подаче. Чугунные задвижки могут и не выдержать такого давления. Поэтому, от греха подальше, по «Правилам технической эксплуатации» решено от них отказаться. После вводной задвижки стоит манометр. Ну с ним все понятно, мы должны знать давление на вводе в здание.

Затем грязевик, назначение его становится понятно из названия – это фильтр грубой очистки. Кроме давления, мы должны еще обязательно знать и температуру воды в подаче на вводе. Соответственно, обязательно должен быть термометр, в данном случае термометр сопротивления, показания которого выведены на электронный тепловычислитель. Далее следует очень важный элемент схемы теплоузла – регулятор давления РД. Остановимся на нем поподробнее, для чего он нужен? Я уже писал выше, что давления в ИТП приходит с избытком, его больше, чем нужно для нормальной работы элеватора (о нем чуть позже), и приходится это самое давление сбивать до нужного перепада перед элеватором.

Иногда даже бывает так, мне приходилось сталкиваться, что давления на вводе так много, что одного РД мало и приходится еще ставить шайбу (регуляторы давления тоже имеют предел сбрасываемого давления), в случае превышения этого предела начинают работать в режиме кавитации, то есть вскипания, а это вибрация и т.д. и т.п. Регуляторы давления тоже имеют много модификаций, так есть РД, у которых две импульсные линии (на подаче и на обратке), и таким образом они становятся и регуляторами расхода.

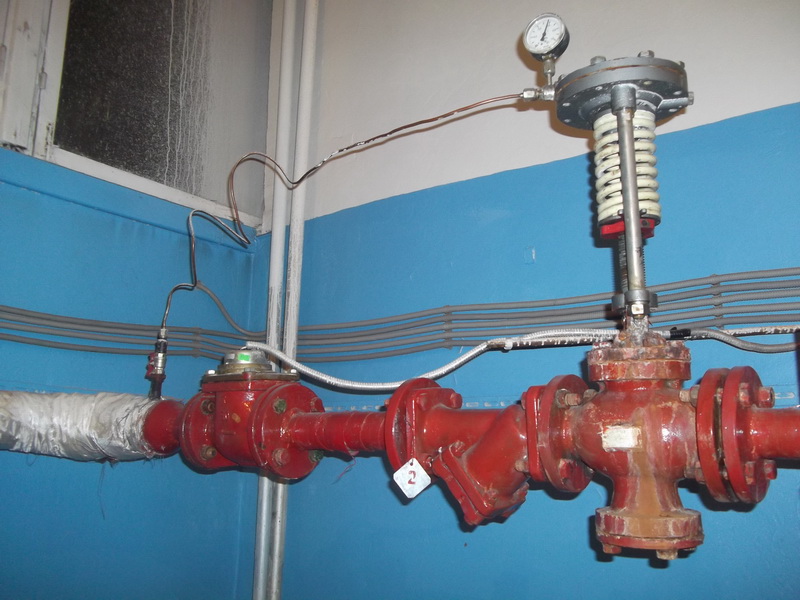

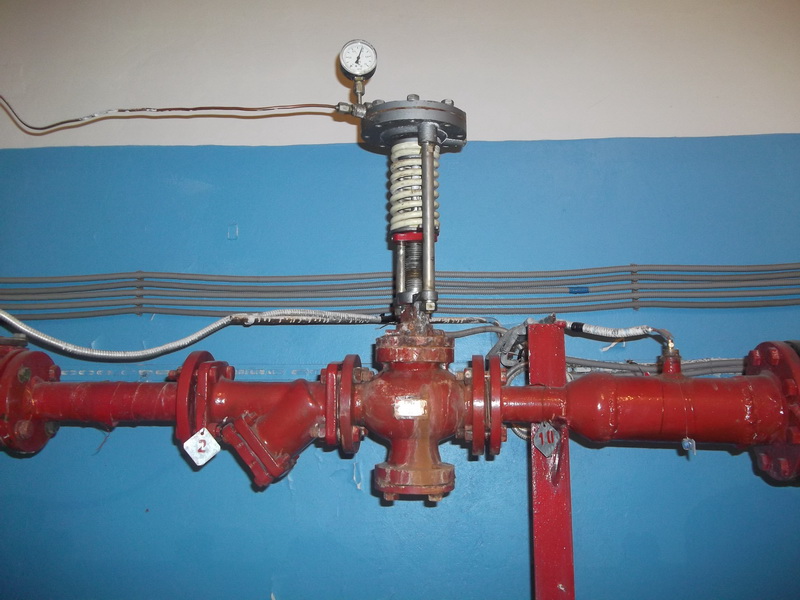

В нашем случае это это так называемый регулятор давления прямого действия «после себя», то есть он регулирует давление после себя,что нам собственно и нужно.


И еще про дросселирование давления. До сих пор иногда приходится видеть такие теплоузлы, где сделано шайбирование ввода, то есть когда вместо регулятора давления стоят дроссельные диафрагмы, или проще говоря, шайбы. Очень не советую такую практику, это каменный век. В этом случае у нас получается не регулятор давления и расхода, а попросту ограничитель расхода, не более того. Подробно расписывать принцип действия регулятора давления «после себя» не стану, скажу только, что принцип этот основан на уравновешивании давления в импульсной трубке (то есть давления в трубопроводе после регулятора) на диафрагму РД силой натяжения пружины регулятора. И это давление после регулятора (то есть после себя) можно регулировать, а именно выставлять больше или меньше с помощью гайки настройки РД.


После регулятора давления стоит фильтр перед счетчиком потребления теплоэнергии. Ну думаю, функции фильтра понятны. Немного о теплосчетчиках. Счетчики существуют сейчас разных модификаций. Основные типы счетчиков: тахометрические (механические), ультразвуковые, электромагнитные, вихревые. Так что выбор есть. В последнее время большую популярность приобрели электромагнитные счетчики. И это неспроста, есть у них ряд преимуществ. Но в данном случае у нас счетчик тахометрический (механический) с турбиной вращения, сигнал с расходомера выведен на электронный тепловычислитель.

Затем после счетчика теплоэнергии идут ответвления на вентиляционную нагрузку (калориферы), если она есть, на нужды горячего водоснабжения.


На горячее водоснабжение идут две линии с подачи и с обратки, и через регулятор температуры ГВС на водоразбор. О нем я писал в В данном случае регулятор исправный, рабочий, но так как система ГВС тупиковая, эффективность его снижается.

Следующий элемент схемы очень важный, пожалуй, самый важный в теплоузле – это можно сказать, сердце отопительной системы. Я говорю об узле смешения – элеваторе. Схема зависимая со смешением в элеваторе была предложена выдающимся нашим ученым В.М.Чаплиным, и стала повсеместно внедряться в капитальном строительстве с 50х годов по самый закат Советской империи.

Правда, Владимир Михайлович предлагал со временем (при удешевлении электроэнергии) заменить элеваторы смесительными насосами. Но про эти его идеи как то забыли.

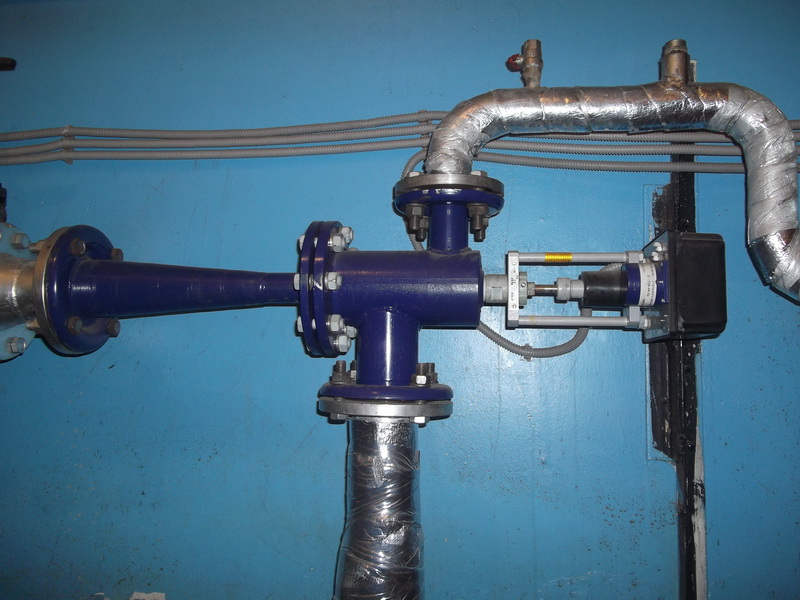

Элеватор состоит из нескольких основных частей. Это всасывающий коллектор (вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки), и диффузор (выход с элеватора непосредственно в теплосеть с установившимся давлением).


Немного о принципе работы элеватора, его преимуществах и недостатках. Работа элеватора основана на основном, можно сказать, законе гидравлики – законе Бернулли. Который, в свою очередь, если обойтись без формул гласит о том, что сумма всех давлений в трубопроводе – динамического давления (скорости), статического давления на стенки трубопровода и давления веса жидкости всегда остается постоянной, при любых изменениях потока. Так как мы имеем дело с горизонтальным трубопроводом, то давлением веса жидкости приблизительно можно пренебречь. Соответственно, при снижении статического давления, то есть при дросселировании через сопло элеватора, возрастает динамическое давление (скорость), при этом сумма этих давлений остается неизменной. В конусе элеватора образуется разрежение, и вода из обратки подмешивается в подачу.

То есть элеватор работает как смесительный насос. Вот так все просто, никаких насосов с электроприводом и т.д. Для недорогого капитального строительства с высокими темпами, без особого учета теплоэнергии — самый верный вариант. Так и было в советское время и это было оправдано. Однако у элеватора есть не только достоинства, но и недостатки. Основных два: для его нормальной работы перед ним нужно держать относительно высокий перепад давления (а это соответственно сетевые насосы с большой мощностью и немалый расход электроэнергии), и второй и самый главный недостаток — механический элеватор практически не подается регулировке. То есть, как выставили сопло, в таком режиме он и будет работать весь отопительный сезон, и в мороз и в оттепель.

Особенно ярко этот недостаток проявляется на «полочке» температурного графика, об этом я . В данном случае на фото у нас погодозависимый элеватор с регулируемым соплом, то есть внутри элеватора игла ходит в зависимости от температуры на улице, и расход либо увеличивается, либо уменьшается. Это более модернизированный вариант по сравнению с механическим элеватором. Это тоже, на мой взгляд, не самый оптимальный, не самый энергоемкий вариант, но об этом не в этой статье. После элеватора, собственно, вода идет уже непосредственно к потребителю, и сразу за элеватором стоит домовая задвижка подачи. После домовой задвижки манометр и термометр, давление и температуру после элеватора нужно знать и контролировать обязательно.


На фото еще и термопара (термометр) для измерения температуры и выдачи значения температуры в контроллер, но если элеватор механический, ее соответственно нет. Далее идет уже разветвление по веткам потребления, и на каждой ветке тоже по домовой задвижке.

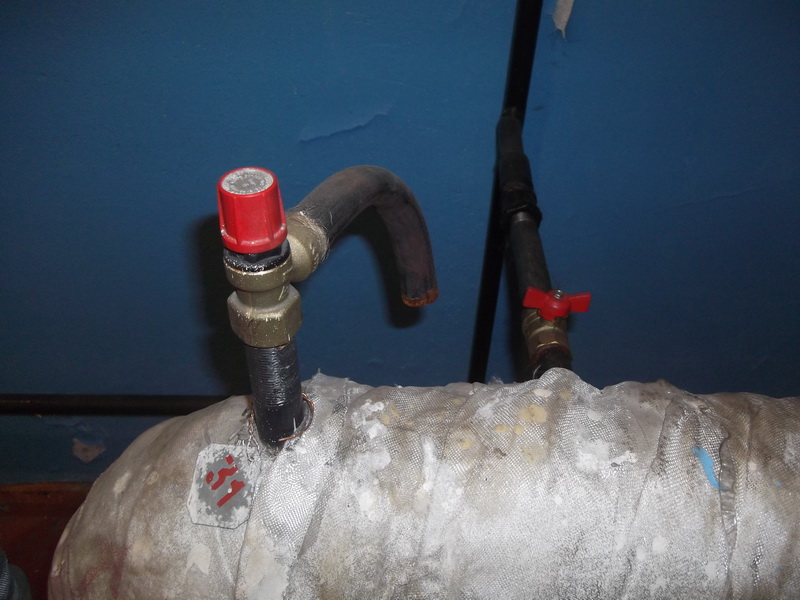

Движение теплоносителя по подаче в ИТП мы рассмотрели, теперь об обратке. Сразу на выходе обратки с дома в теплоузел устанавливается предохранительный клапан. Назначение предохранительного клапана – сбросить давление в случае превышение нормируемого давления. То есть при превышении этой цифры (для жилых домов 6 кгс/см² или 6 бар) клапан срабатывает и начинает сбрасывать воду. Таким образом мы предохраняем внутреннюю систему отопления, особенно радиаторы от скачков давления.


Далее идут домовые задвижки, в зависимости от количества веток отопления. Также должен быть манометр, давление с дома тоже нужно знать. Кроме того по разнице показаний манометров на подаче и обратке с дома можно очень приблизительно прикинуть сопротивление системы, проще говоря потери давления. Затем следует подмес с обратки в элеватор, ветки нагрузки на вентиляцию с обратки, грязевик (про него я писал выше). Далее ответвление с обратки на горячее водоснабжение, на котором в обязательном порядке должен быть установлен обратный клапан.

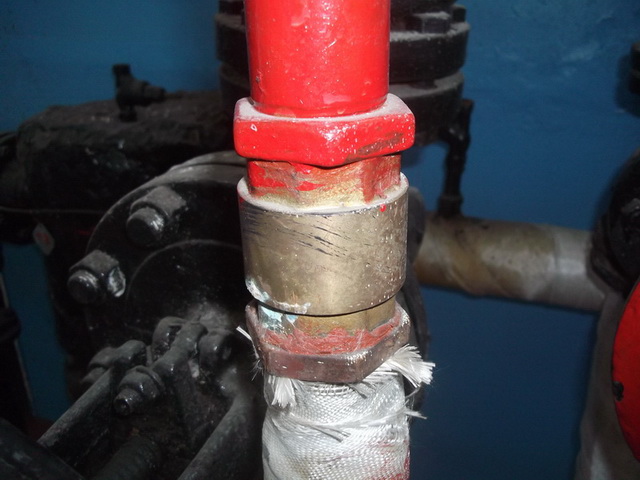

Функция клапана в том, что он пропускает поток воды только в одном направлении, обратно вода течь не может. Ну и далее по аналогии с подачей фильтр на счетчик, сам счетчик, термометр сопротивления. Далее вводная задвижка на обратке и после нее манометр, давление, которое уходит от дома в сеть, тоже нужно знать.

Мы рассмотрели стандартный индивидуальный тепловой пункт зависимой системы отопления с элеваторным подключением, при открытом водоразборе горячей воды, горячее водоснабжение по тупиковой схеме. Незначительные отличия в разных ИТП при такой схеме могут быть, но основные элементы схемы обязательны.

Совсем недавно я написал и выпустил книгу
«Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно.

Вот содержание книги:

1. Введение


2. Устройство ИТП, схема без элеватора


3. Устройство ИТП, элеваторная схема


4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.


5. Заключение


Устройство ИТП (тепловых пунктов) зданий.





Буду рад комментариям к статье.

Рубрика: . Добавьте в закладки.

Навигация по статьям

197
комментарий на «Устройство ИТП (теплоузла)
»

    Ответить

    Примут, куда они денутся. Надо будет только после монтажа опрессовку элеватора сделать и акт об этом составить. Потом нужно узнать в энергоснабжающей организации нужна ли им разрешающая бумага на эл.элеватор от Энергонадзора. Формально такой акт нужен, на практике зачастую и не требуют. И нужно еще, чтобы те, кто будут вам элеватор монтировать имели допуск СРО на данный вид работ.

    Ответить

    • Ответить

      • Неплохие материалы для этих целей — теплофлекс и энергофлекс.

        Ответить

        • Ответить

          • Пожалуйста, Аркадий!

            Ответить

        • Ответить

          Ответить

    Ответить

    • Здраствуйте, Сергей! Да, установка ИТП (теплоузла) обязательна в вашем случае, согласно п. 9.1.2. «Правил технической эксплуатации тепловых энергоустановок».

      Пункт 9.1.2. Устройство индивидуальных тепловых пунктов обязательно в каждом здании независимо от наличия центрального теплового пункта, при этом в индивидуальных тепловых пунктах предусматриваются только те функции, которые необходимы для присоединения систем потребления теплоты данного здания и не предусмотрены в центральном тепловом пункте.

      Ответить

    Ответить

    • Хорошо бы, конечно, посмотреть схему ИТП в вашем доме. По существу же можно сказать, что ГВС в летний период может осуществляться как по подаче, так и по обратке. Но это не принципиально, так вы верно заметили, что отопления в летний период нет, и температура воды на ГВС от этого не зависит. Могу предполагать, что у вас открытая система (она просто чаще встречается), и тогда обеспечение горячей водой в летний период происходит следующим образом. На линии циркуляции ГВС на обратке в теплоузле установлена обводная линия (байпас), на этой линии задвижка с дроссельной шайбой с небольшим диаметром отверстия. В зимний период она закрыта, в летний период циркуляция ГВС идет через эту обводную задвижку. Ночью, когда водоразбора практически нет, вода в труба едва теплая. Утром, днем и вечером, когда происходит интенсивный водоразбор, горячая вода становится собственно горячей. В вашем случае нужно идти в ИТП и смотреть, как осуществляется обеспечение дома ГВС. Может быть вообще циркуляцию прикрыли, и схема ГВС стала тупиковой. Тогда воду надо будет сначала сливать, прежде чем она станет горячей, и это может быть долгим процессом.

      Ответить

      • Ответить

    Ответить

    • Молодцы, это правильно, Сергей.

      Ответить

    Ответить

    • Здраствуйте, Алексей! Этажность дома не принципиальна. Главное — какая у вас система теплоснабжения — централизованная или автономная. В централизованном теплоснабжении существуют зависимая и независимая схемы подключения, элеваторные и безэлеваторные, с окрытым или закрытым водоразбором на ГВС. В автономном отоплении также существуют различные схемы, В основном, коллекторное распределение тепла от автономного источника тепла — котла.

      Ответить

      • Ответить

        • Лучевая схема разводки перспективнее в том плане, что позволяет установить учет тепла на каждого потребителя в отдельности. Это современная схема, в принципе, я ее рекомендую.

          Насчет схемы ИТП, чтобы дать вам совет, мне нужно знать, как вы планируете теплоснабжение дома, по зависимой или независисмой схеме подключения, ГВС будет по открытой или закрытой схеме, какой температурный график потребления тепла?

          Ответить

          • Ответить

            • Теперь более менее понятно. Алексей, если у вас на вводе полипропилен, то график скорее всего 95/70 С, или близко к этому. Вам проще всего сделать зависимую схему, без элеватора, открытую схему ГВС (хотя она сейчас практически и не применяется). Чтобы теплоснабжение осуществлялось по температурному графику и не было перегревов, и чтобы выставлять ночное снижение температуры вам нужны будут двухходовой клапан, контроллер и таймер. Это вы сами должны уже будете определить какие именно, сейчас их много. Лучше в магазинах проконсультироваться или на сайтах дилеров или производителей.

              Ответить

    Ответить

    • Да ради бога, можно и закрытую схему ГВС монтировать, это будет позатратнее по деньгам. Так даже правильнее. Как говорится, хозяин — барин. Алексей так и не написал, какую схему ГВС сам хотел бы применить, и какая схема для горячего водоснабжения у них применяется в его городе (селе) при централизованном теплоснабжении, и я ему посоветовал наименее затратный вариант ГВС, и как я это себе представляю.

      Ответить

      • Ответить

        • Ответить

          • Ответить

            • Ответить

              • Ответить

    Ответить

    Ответить

    • Здраствуйте, Елена! Предполагаю, что у вас теплоузел с элеваторным смешением, и нужно проверить работу элеватора, коэффициент смешения элеватора должен соответствовать нормативному.Ну и конечно, шумоизоляция теплового пункта, раз он так расположен, прямо над вашей спальней.

      Ответить

      • Ответить

        • Елена, нормативные требования к тепловым пунктам нужно смотреть в СП 41-101-95 «Проектирование тепловых пунктов». Есть там и пункт про требования к уровню шума и вибрации.

          Ответить

          • Ответить

    Ответить

    • Здраствуйте, Елена! Ну если никак не удается решить проблему силами тепловиков, значит можно обратиться в Роспотребнадзор, пусть замеряют уровень шума, дальше по цепочке, возможно в суд.

      Ответить

      Ответить

      • Ответить

        • Ответить

          • Ответить

            • Ответить

    Ответить

    • Ответить

    Ответить

    • Добрый день, Саша! У меня есть очень хорошая статья на сайте, называется «Расчет элеватора». Почитайте ее, я там очень хорошо расписываю, как просчитывается элеватор. Для начала выясните, соответствует ли в вашем случае коэффициент смешения элеватора нормативному.

      Ответить

    Ответить

    • Саша,честно говоря, не совсем понял, какой цели вы добиваетесь? Если хорошо сэкономить на отоплении, то цель достигнута, расход сетевой воды у вас ограничили, поджали. Ну естественно прохладно стало, зато платить меньше. Если хотите, чтобы система отопления работала в режиме,согласно вашего температурного графика, тогда надо привести коэффициент смешения элеватора к расчетному, или близко. Нужно добавить расход воды на здание, отрегулировать перепад давлений перед элеватором, обратку контролировать. Если элеватора нет, просчитать дроссельную шайбу согласно расчетного расхода сетевой воды и фактического напора.

      Ответить

    Ответить

    • У вас недогрев. Добавьте расход сетевой воды на здание, приведите t1 и t2, температуры по подаче и обратке, в соответствие согласно вашего температурного графика.

      Ответить

    Ответить

    • Саша, так как вы пишите: «мы отрегулируем тепловой режим у себя на элеваторах, а теплосеть откроет обратку у себя и у нас пойдет перегрев,что повлечет за собой нарекания и переплата за тепло» — не получится, нормально все будет. Сделайте то, что я вам советовал, а именно приведите работу тепловых пунктов в норму, в соответствии с утвержденным на отопительный сезон температурным графиком. Касаемо второго вопроса, можно ли требовать от энергоснабжающей организации, чтобы она выдерживала температурный режим по температурному графику? Не только можно, но и нужно, и вообще просто необходимо. Теплоснабжающая организация должна выдерживать температурный график в пределах отклонения плюс минус 3 процента. Саша, температура в подаче — это обязанность и ответственность энергоснабжающей организации, а в обратке — соответственно, потребителя.

      Ответить

    Ответить

    • Пожалуйста, Саша. Удачи вам!

      Ответить

    Ответить

    • Здравствуйте, Александр! Первое, что вам надо сделать, это взять в энергоснабжающей организации утвержденный температурный график на этот отопительный сезон, и сравнить какая, скажем обратка при 80 С в подаче по графику и по факту. Пока я вижу, что обратка у вас занижена, да и t3 (температура сетевой воды после элеватора) не дотягивает до нормы. А если обратка занижена, о чем это говорит? А говорит это о том, что на здание идет пониженный расход сетевой воды, отсюда и недогрев. Значит, надо заниматься регулировкой. Как, это уже другой вопрос. Для этого желательно видеть и представлять всю схему теплоснабжения полностью от теплового пункта.

      Ответить

      Ответить

    Ответить

    • Александр, хорошо, что дело сдвинулось у вас. Насчет расхода могу сказать, все таки главное, чтобы выдерживался температурный график, и элеватор работал с расчетным коэффициентом смешения, или близким к расчетному. Регулирование качественное, по температурному графику. Касаемо воздуха, поскольку он легче воды, то выгонять его нужно в верхней точке системе отопления, через воздушники.

      Ответить

    Ответить

    • Александр, я бы все таки рекомендовал вам взять в энергоснабжающей организации именно ваш температурный график, выдать его вам как потребителю, должны. Но похоже, в элеваторном теплоузле действительно привели все более менее в соответствии с графиком. Поэтому, если на групповом элеваторном узле все более менее в порядке, увеличение диаметра сопла будет давать перегрев обратки, что для теплоснабжающей организации неприемлиемо.Значит, это не вариант. Дальше, Александр, нужно разбираться с гидравликой, с потерями давления. Где то, на каком то участке идет разрегулировка, разбалансировка. То есть сопротивление системы отопления, или проще говоря потери давления в системе больше, чем необходимо. Причины могут самые разные: занижен против необходимого диаметр трубопровода, прикрыта задвижка на теплотрассе, кто то без согласования с теплоснабжающей организацией увеличил протяженность системы теплоснабжения, «забита», «зашлакована» внутренняя система вашего дома, и т.д. и т.п. Вообщем, надо разбираться, где идут сверхнормативные потери давления, и приводить гидравлику в норму.

      Ответить

    Ответить

    Ответить

    • Если поставить у себя циркуляционный насос, то трассу вы не посадите. При условии, что насос будет подобран правильно, и грамотно включен в работу общей сети. Это вариант, но я к такому прибегаю только в тех случаях, когда все другие методы исчерпаны или невозможны. То есть в самую последнюю очередь.

      Ответить

    Ответить

    • Пожалуйста, Александр! Заходите на мой сайт.

      Ответить

    Ответить

    • Здравствуйте, Владислав! Аналоги, конечно, можно подобрать, не вижу в этом ничего особенного. Какие именно, вам лучше проконсультироваться у проектировщика, который делал вам проект ИТП. Без регуляторов я вам очень не советую теплоузел собирать, роль их в системе очень важная.

      Ответить

      Ответить

    Ответить

    • Виктор, при любой схеме теплоснабжения приборы учета должны устанавливаться в точке учета на границе балансовой принадлежности, согласно Правил коммерческого учета тепловой энергии, теплоносителя. То есть там, где у вас граница раздела с теплоснабжающей организацией. У вас, верятнее всего, граница как раз и проходит по вводу теплосети в здание. То есть вы и платите за фактически потребленное тепло зданием.

      Ответить

      Ответить

      Ответить

    Ответить

    Ответить

    • Здравствуйте, Евгений! Вообще чувствительный элемент термопреобразователя (датчика температуры) своей серединой должен находиться на оси трубопровода. Проверьте, соблюдается ли у вас это условие. Нужно посмотреть также паспорт самого теплосчетчика, есть ли там четкое указание, что термопреобразователи должны быть установлены именно в трубопроводы.

      Ответить

      • Ответить

        • Добрый день, Евгений! Термопреобразователи (термометры) являются обязательной и неотьемлемой частью прибора учета теплоэнергии. А установка приборов учета тепловой энергии регламентируется Федеральным законом №261 об энергосбережении.

          Ответить

    Ответить

    • Здравствуйте, Ирина! Надо напрягать теплоснабжающую организацию, обслуживающую организацию, на предмет соблюдения температурного графика, и на предмет регулировки системы отопления.

      Ответить

    Ответить

    • Здравствуйте, Алексей! Из параметров, которые вы привели, не нравится мне давления по подаче и обратке после элеватора, их разница, Р1 =4,5 и Р2 = 4,3. То есть сопротивление системы, получается, 2 м. А это многовато. Можно, конечно, списать это на погрешность измерения, но все же внимание обратить стоит. Сопротивление системы — это потери по гидравлике на трение в трубах и в местных сопротивлениях (задвижках, тройниках, вентилях и т.д.). Обязательно необходимо посмотреть температуры в подаче и обратке фактические и сравнить с температурным графиком. Это ключевой момент. Потом надо разобраться, у вас один тепловой пункт на два подъезда, или на каждый подъезд свой ИТП. Ну а спрашивать нужно за несоответствующую температуру внутри помещений в первую очередь с обслуживающей дом компании.

      Ответить

    Ответить

    Ответить

    • Здравствуйте, Татьяна! В ИТП должна быть схема теплового пункта с нумерацией на ней технологического оборудования (задвижек, регуляторов, клапанов и т.д.). И на это оборудование в ИТП делаются таблички с номерами согласно схемы тепловго пункта.

      Ответить

      • Ответить

    Ответить

    • Спасибо, Слава, за оценку статьи!

      Ответить

    Ответить

    • Андрей, не совсем понял вопрос, но вообще термометр показывающий на линии ГВС ставится после регулятора температуры ГВС. А на обратке термометр показывающий устанавливается до узла смешения по ходу теплоносителя.

      Ответить

      • Ответить

        • Ответить

    Ответить

    • Здравствуйте, Влад! То, что вы описываете — это типичный сезонный перегрев. О его причинах можете почитать у меня сайте статью «Особенности „национального“ температурного графика». Если очень вкратце, происходит это из за срезки на ГВС температурного графика («полочки»), и из за невозможности местного регулирования в ИТП с механическими элеваторами.

      Теперь по существу. Что можно сделать в этой ситуации? У меня также есть объекты, где установлены механические элеваторы. Когда температуры наружного воздуха устанавливаются до точки излома температурного графика (это сентябрь—октябрь, апрель-май), я проезжаю по ИТП своих объектов, и настраиваю вручную регулятор давления или расхода (где что установлено), то есть сбрасываю расход на подаче. В ручном режиме осуществляю местное количественное регулирование. То, что по идее, должна делать автоматика. Но у меня не все тепловые пункты автоматизированы. Так что приходится заниматься регулированием вручную.

      То же самое нужно делать и вам, то есть местное количественное регулирование, ограничение расхода. Есть еще конечно вариант попросить источник тепла сбросить температуру по подаче по отопительному графику, но ТСО на это не пойдет почти наверняка.»Регулировать» расход по подаче или по обратке вентилями неблагодарное дело, Влад. Толку от такой «регулировки» будет немного. Для регулирования они не предназначены, и вообще это запрещено ПТЭ ТЭ. Хотя почти все это делают. Вообщем смотрите, ищите у себя автоматику прямого действия (регуляторы давления, регуляторы расхода). Если не у вас в ИТП (теплоузле), то в ЦТП (центральных тепловых пунктах) у теплоснабжающей организации она должна быть. Но а самый идеальный и правильный вариант на перспективу — это автоматизация ИТП (теплоузла).

      Ответить

      • Ответить

        • Ответить

          • Насчет договора управления МКД — вы все верно заметили про повторяемость пунктов, Влад. Я тоже это заметил, но решил оставить все как есть, в редакции управляющей компании.

            Ответить

        • Влад, график теплоснабжающая организация очень часто корректирует, по разным причинам (техническим, экономическим). Поэтому приходится работать именно с тем графиком, какой есть. Касаемо графика 150/70 С — фактически до 150 С в подаче ТСО график не поднимают даже в морозы. Опять же по разным причинам, чаще техническим. Фото ИТП можете сбросить на эл.адрес: [email protected] Я посмотрю.

          Ответить

          • Ответить

            • Влад, я посмотрел фото ИТП. В вашем тепловом пункте действительно нет возможности местного регулирования. Попробуйте переговорить с представителями ТСО, на предмет регулировки сезонных перегревов в ЦТП (центральном тепловом пункте). ЦТП — это собственность ТСО. Касаемо расчета температурного графика — нужно подставить исходные данные, это все что отмечено в программе красным, кроме перепада дельта Т, всего 7 цифр. Все остальное программа просчитает сама. То, что отмечено зеленым, на это можете внимания особо не обращать.Кроме коэффициента смешения, но о нем вам лучше предварительно почитать информацию.

              Ответить

              • Ответить

                • Здравствуйте, Влад! В вашем случае вносить график 150/70 С. Моя программа не считает графики со всяческими срезками и корректировками от ТСО. ТСО — это теплоснабжающая организация, вы правильно поняли, Влад. Насчет регулирования в тепловом пункте. В ПТЭ ТЭ есть пункты об этом, но нет четкого запрета. То есть, если ИТП не автоматизирован, это не значит, что его не примет инспектор ТСО. Примет, если ИТП соответствует минимальным требованиям. Насчет перегрева вы немного не правильно понимаете, Влад. «Вентиль» на подаче надо прикрывать, чтобы убрать перегрев, то есть ограничивать расход теплоносителя. Основная причина перегрева — это повышенный расход сетевой воды. Коммунальщикам перегрев также по большому счету не выгоден. По моим наблюдениям в большинстве случаев перегрев по обратке происходит из за беззалаберности, неграмотности, бестолковости, пофигизма. А это у нас неистребимо.

              • Ответить

                • Влад, конечно, влияет. В общем случае количество тепла Q считается по формуле Q = G1*(t1-tхв) — G2*(t2-tхв). Здесь G и t — это расход и температура в подаче и обратке. tхв — это температура холодной воды используемой на теплоисточнике, для подпитки. Обычно tхв задается 5 С, но не обязательно, я встречал теплосчетчики, где была заведена температура 10 С.

                  Влад, договорной расход это расчетная цифра. На нее можете не смотреть. Платите вы за фактически потребленное тепло. Цифра же договорной нагрузки, расхода, становится актуальной, если прибор учета у вас вышел из строя. Тогда объемы теплопотребления вам будут выставлять согласно договорной нагрузки, договорного расхода, так называемым балансовым, или котловым методом. По второму вопросу не совсем понял. Насчет Т3 — это температура после элеватора, она в коммерческих расчетах не учавствует.

    Ответить

    Ответить

    • Сергей, опишите вашу ситуацию подробнее. Для начала поясните, для чего вам в схеме ИТП с элеватором понадобился циркуляционный насос? В схеме теплового пункта с элеваторным подключением циркуляционный насос лишний. При элеваторной схеме подключения давления в тепловой пункт приходит достаточно, даже с избытком, чтобы обеспечить циркуляцию и нормальную работу элеватора.

      Ответить

      • Ответить

        • Да, это похоже на ситуацию с большим, завышенным сопротивлением системы. То что, давление на входе и выходе ИТП почти одинаковое, это плохо. Нет необходимого располагаемого напора (перепада давлений между подачей и обраткой) для работы элеватора, и он не работает нормально. Предполагаю, что элеватор работает «под себя». В этом случае от элеватора никакого толку. Лучше всего, конечно, полностью модернизировать схему ИТП, применить схему с циркуляционным насосом и двух или трехходовым клапаном. Раньше, лет 15 назад я видел, как в этих случаях просто блиновали подмес элеватора, выходили таким образом из ситуации. Но это против правил, и перегрев по обратке вам почти гарантирован.

          Ответить

          • Ответить

            • Сергей, элеватор в схемах с циркуляционным насосом и регулируемым клапаном не применяется. Если же вы собрались применять схему с цирк.насосом и клапаном, то существуют несколько вариантов такой схемы. Во всех этих вариантах насос ставится на обратке до линии подмеса по ходу движения теплоносителя. А если вы решили поставить насос на подаче, то ставится он после узла смешения по ходу движения воды.

              Ответить

              • Ответить

                • Да, Сергей, заблиновать и заглушить подмес — это одно и тоже. Это как раз тот вариант, о котором я писал выше. Сопротивление системы продавите без вопросов. Но почти наверняка будет перегрев по обратке. Теоретически, если повозиться с регулировкой, можно и выставить расход сетевой воды, чтобы не было перегрева.

    Ответить

    • Здравствуйте, Евгений! Вообщем вы правильно рассуждаете, гидравлическое сопротивление системы отопления дома в случае выпадения разводки отопления по одной квартире из общей схемы отопления изменится незначительно. Насколько, просчитать это можно с помощью гидравлического расчета внутренней системы отопления дома. Правда, расчет этот достаточно трудоемкий.

      Ответить

    Ответить

    Ответить

    • Ответить

      Спасибо вам, Евгений, за хорошие и искренние слова по поводу моего сайта! Сотрудничеству я всегда рад. Касаемо сути вопроса: приближенный грубый расчет гидравлики конечно вы сможете сделать, но ТСО вряд ли примет его к рассмотрению. Рассматривают и согласовывают они только расчеты, сделанные специализированной организацией.

      Ответить

    Ответить

    • Елена, минимального размера тепловой нагрузки, при которой потребитель может быть подключен к централизованному теплоснабжения в НТД я как то тоже не встречал. Но конечно, подключать потребителя,скажем, от магистральной теплосети с dу 300 через диаметр dу 25 не есть хорошо по гидравлике. П.9.1.2. ПТЭ ТЭ также никто не отменял.

      Ответить

      • Ответить

        • Ответить

    Ответить

    Ответить
