Возможно ли, самостоятельно собрать душевую кабину без существенных ошибок, которые приведут к потере функциональности всей конструкции? Можно, если следовать всем инструкциям и соблюдать общие правила монтажа.
Обязательные условия для качественной сборки:
- наличие всех комплектующих. Перед покупкой обязательно проверяйте комплектацию и качество элементов конструкции. Недопустимы дефекты, повреждения и геометрические несоответствия;

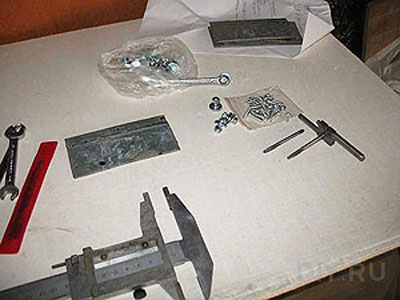

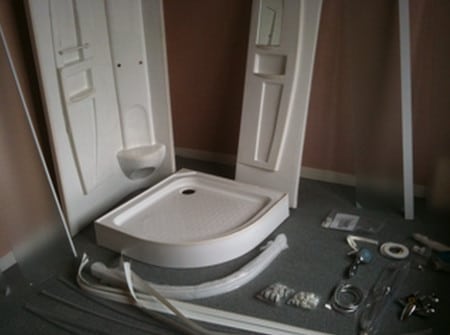

Фото: комплектующие душевой кабины
- подготовленное место для сборки и соответствующий инструмент.
Выполнение этих простых пунктов позволит сделать профессиональный монтаж душевой кабины без привлечения сторонней помощи.
- дрель или шуруповерт;
Лучший вариант – это мощный аккумуляторный шуруповерт без привязки к сети питания.
- сверла по металлу (3 и 6 мм), биты PH-1;
- уровень для установки поддона согласно уровню пола;
- отвертки: крестообразная и шлицевая;
- газовый (разводной) ключ;
- лента – фум для гидроизоляции;
- шланги для подвода горячей и холодной воды.
Фото: инструменты для сборки душевой кабины
При выборе инструментария придерживайтесь принципа надежности и удобства.
Составные части
Поддон
Его основная функция – полное удаление использованной воды в систему слива.
По форме поддон напрямую зависит от вида монтажа – угловой или прямоугольный.
В зависимости от высоты бортов разделяются на:
- неглубокие (плоские поддоны).
При малой высоте бортов намного повышается уровень комфорта (не нужно перешагивать через препятствие при заходе в кабину);

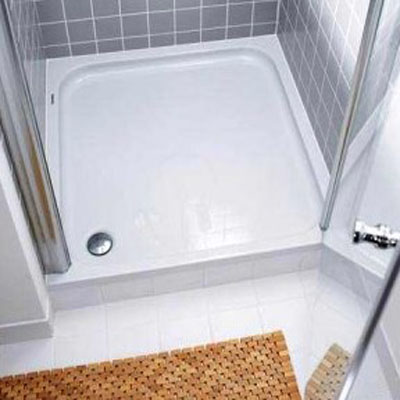

Фото: плоский поддон душевой кабины
Но такая система требует особого слива, так как большая концентрация воды в поддоне недопустима.
- поддоны ванны.
Глубокая конструкция позволит не думать о скорости слива воды, и в некоторых моделях такие поддоны можно использовать в качестве ванн.

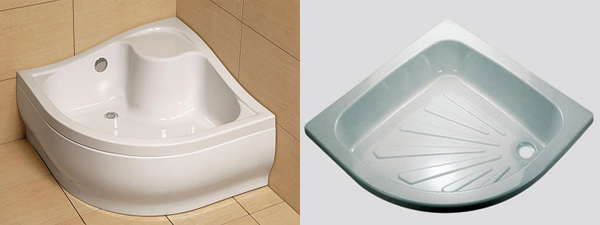

Фото: поддон-ванна
Самый популярный материал изготовления – акрил. Так же можно встретить стальные, керамические и даже каменные модели.
Фото: акриловый поддон стальной поддон

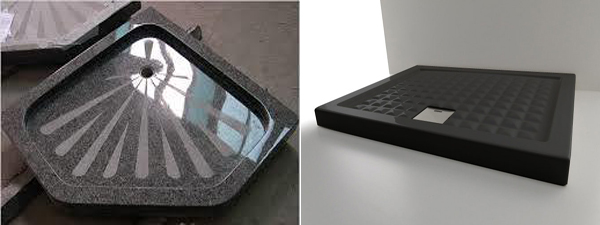

Фото: каменный поддон керамический поддон
Но акрил достаточно прочный материал, обладает хорошей теплопроводностью (быстро нагревается поверхность) и в ценовой категории один из самых дешевых.
Возможность скола по краям – это его единственный минус.
Боковые стенки и верхний купол
Эти ограждающие элементы обеспечивают герметичность.
Помимо этого на боковые стенки крепятся раздвижные стенки, смесители и гидромассажное оборудование.
В зависимости от типа конструкции различают 2 типа кабинок:
- открытые.
Помимо поддона в них предусмотрена только ограждающая лицевая часть, которая на 80% состоит из раздвигающихся дверей. Ограждение других сторон осуществляется за счет стен в ванной комнате;

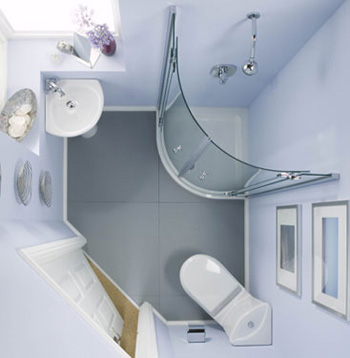

Фото: открытая душевая кабина
- закрытые.
Элементы конструкции делают герметичной кабинку со всех сторон, в том числе и сверху (купол). Такой тип применяется для гидромассажных моделей.

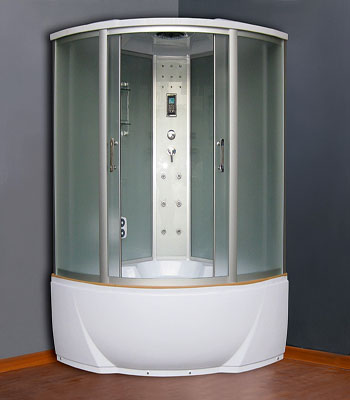

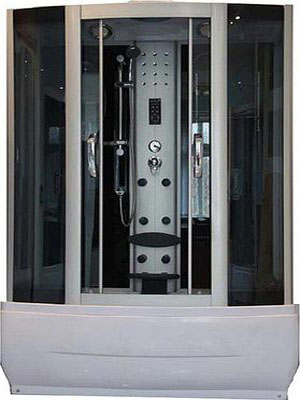

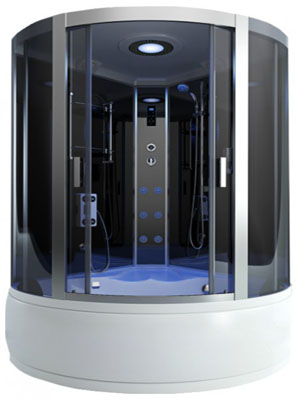

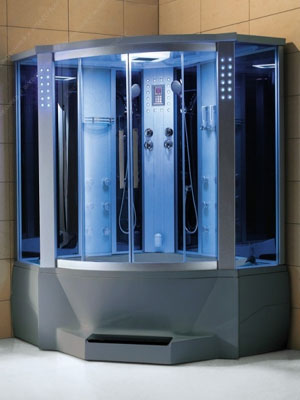

Фото: закрытая душевая кабина
Инструкция по сборке
Подготовительный этап сборки заключается в выборе рабочей площадки, где будут проводиться все крепежные работы.
Так как размеры большинства кабин больше, чем площади ванной комнаты, рекомендуется собирать отдельные конструкции в другом помещении, а их окончательную сборку делать уже в ванной.
Весь инструмент должен находиться в зоне свободной досягаемости и быть готов к работе.
Стены и пол помещения, где будет происходить установка, должны быть максимально ровными без перепадов.

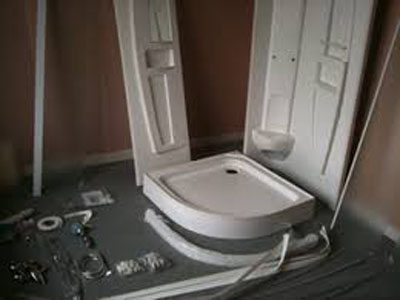

Фото: место для сборки душевой кабины
Как собрать поддон душевой кабины
При сборке поддона придерживаются следующей схемы работ:
- монтаж сливного сифона.
Для акриловых поддонов рекомендовано места стыка обработать прозрачным герметиком;

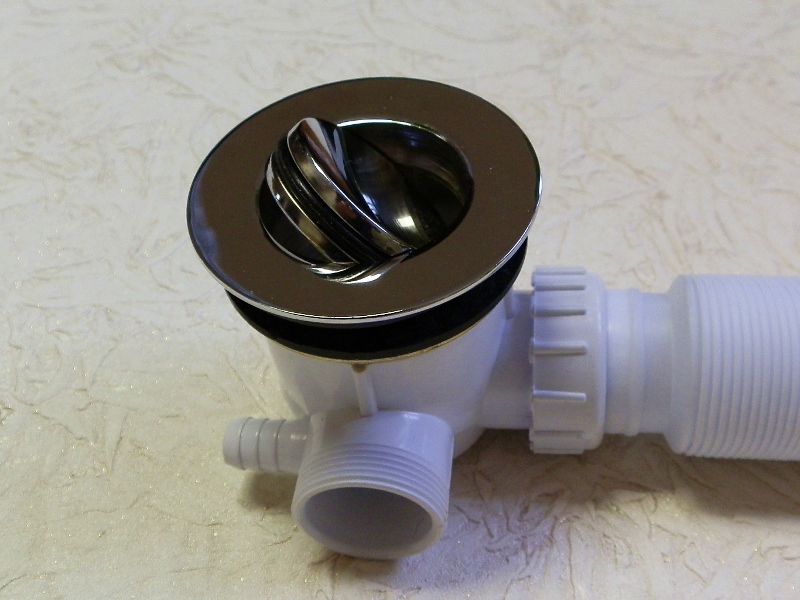

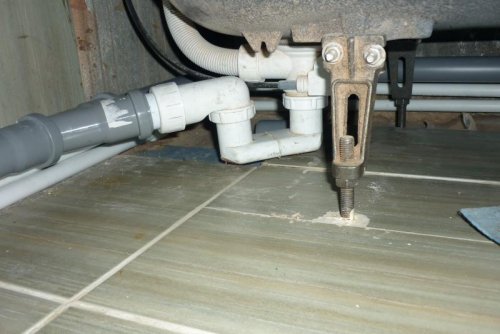

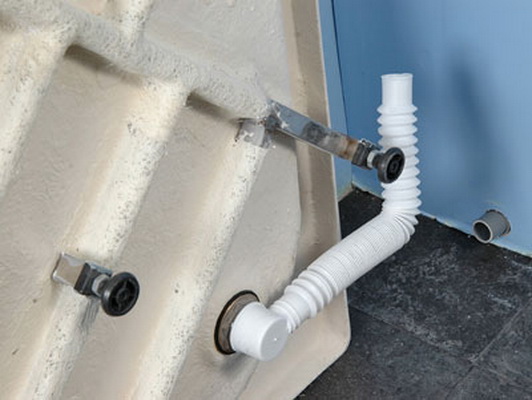

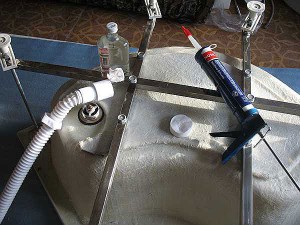

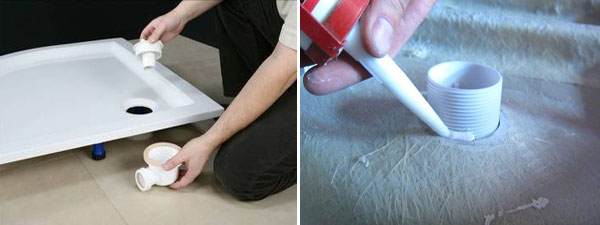

Фото: монтаж сливного сифона обработка герметиком
- монтаж стальных труб квадратного сечения на дно конструкции.
На этот каркас будут устанавливаться шпильки для ножек;

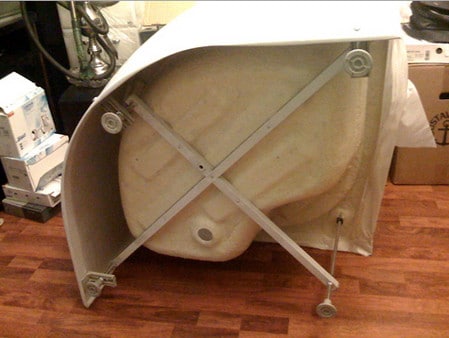

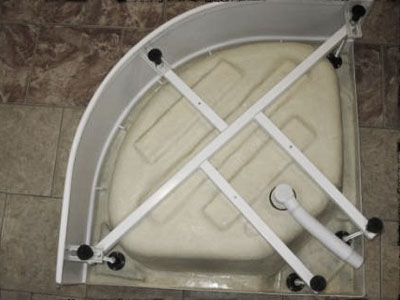

Фото: монтаж стальных труб каркаса

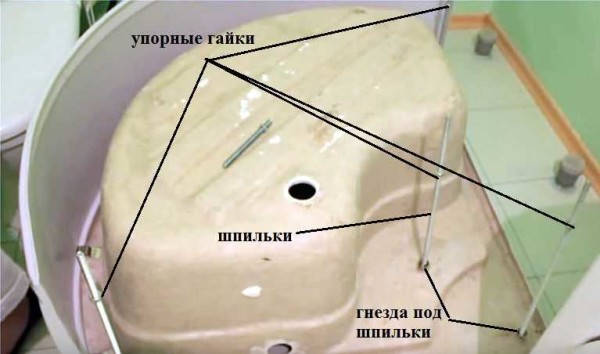

- установка шпилек.
Продевая их сквозь специальные отверстия на сальном каркасе, закручиваем их до упора в пазах поддона;

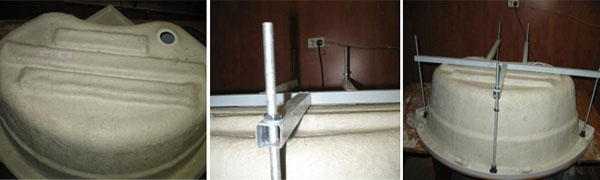

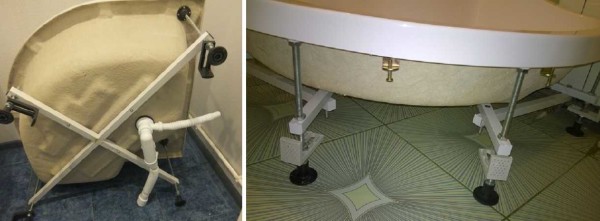

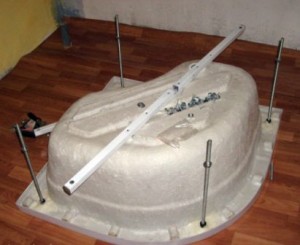

Фото: монтаж ножек поддона
- в короткой части каркаса есть специальная вваренная гайка. На нее монтируются центральные ножки. Следует соблюдать условия крепления – после вкручивания ножки устанавливается гайка, затем контршайба и еще одна гайка;
- устанавливаем остальные ножки на шпильки.
Переносим поддон на место монтажа и с помощью уровня выставляем его положение. Для поддонов ванн достаточно придерживаться горизонтали. Неглубокие необходимо выставлять согласно инструкции, с соблюдением необходимого угла наклона;
Фото: сборка ножек
- после этого проверяем сифон на возможное протекание.
Закрываем сливное отверстие и набираем в поддон воду. Рекомендовано подождать 1,5-2 часа и убедиться, что нет как больших утечек, так и микро протеканий; - делаем окончательное затягивание гаек

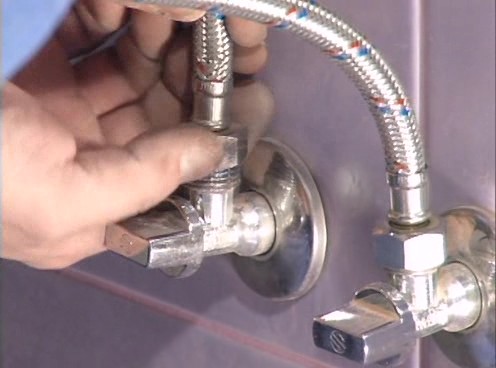

, фиксируя их положение. С помощью гибкого шланга подключаем поддон к системе слива.
По завершению приступаем к сборке стен, дверей и всего остального дополнительного оборудования.
Сборка остальных частей
Следующий этап – сборка каркаса. Для обеспечения должной жесткости и защиты от коррозии его делают из алюминия.

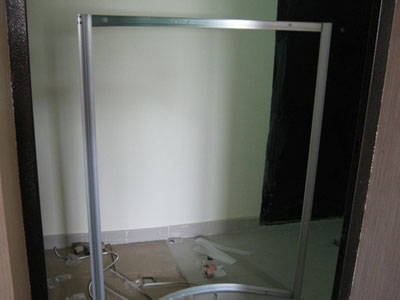

Фото: каркас
В зависимости от типа кабины (закрытая или открытая) собираем каждую сторону отдельно.
Фото: сборка каркаса душевой кабины
Подавляющее большинство комплектов креплений состоят из саморезов по металлу, их рекомендовано заменить на болтовое соединение.
Для этого дополнительно приобретаются болты М5 в комплекте с усиленными гайками и шайбами.
Все крепления не закручиваются до упора до окончательного монтажа.
Только проверив функционал всех элементов душевой кабины делаем окончательную фиксацию крепежа. Затем герметизируем стыки и швы.

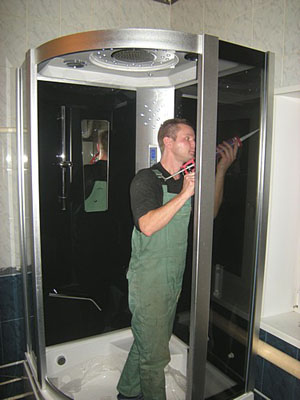

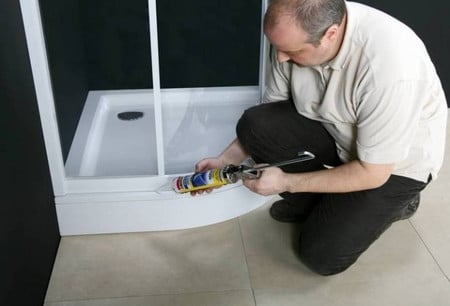

Фото: герметизация стыков и швов
Приступаем к сборке каркасных профилей. Перед этим необходимо подробно ознакомиться с инструкцией и разработать для себя порядок проведения работ.
Сборка открытых моделей:
- их конструкция проста и состоит из одного общего каркаса. Собрав алюминиевую раму приступаем к монтажу на поддон. Для обеспечения устойчивости и безопасности пользования большинство открытых моделей монтируются к стене с помощью переходного профиля;
Фото: каркас поддона
- после окончательного монтажа поддона, переходные профиля крепятся на стену в вертикальном положении;

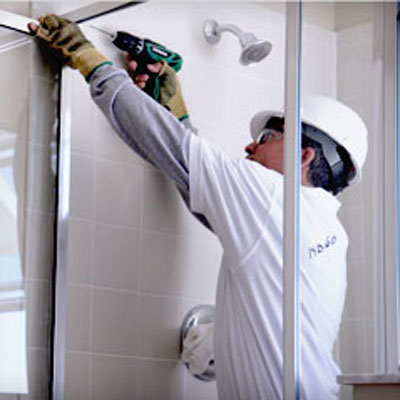

Фото: монтаж каркаса к стене
- торец рамы крепится к крылу переходных профилей с помощью специальных защелок или крепежных материалов. Каждый из стыковочных швов обрабатывается герметиком;
- закрепив каркас рамы к стене, приступаем к монтажу глухих прозрачных элементов. В комплектации должны быть крепежные клипсы, предназначенные для фиксации глухих стекол в раме. Приложив полотно впритык к краю каркаса (к стене), с помощью клипс крепим его;
Фото: монтаж прозрачных элементов
Важно! Старайтесь не пережать затяжку во избежание дефекта стекла.

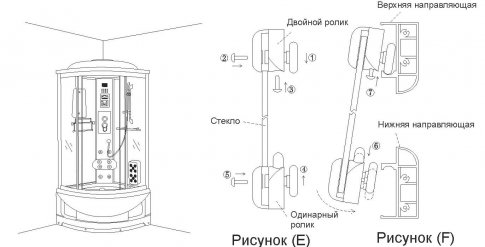

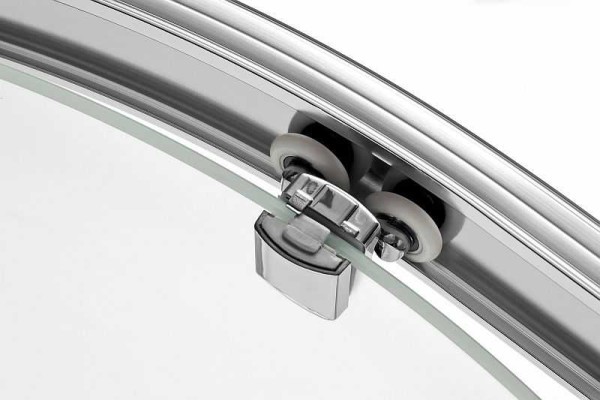

- монтаж дверей. Способ открывания дверей в душевых кабинках – сдвижной. На конструкции двери есть ролики, которые устанавливаются в направляющие пазы на каркасе (верх и низ). Для плотного примыкания на наружный торец каждой двери устанавливается намагниченная пластиковая накладка;
- окончательный этап это проверка на герметичность всех стыков и соединений, визуальный контроль целостности конструкции.
Сборка закрытых моделей
Полностью идентичная вышеописанным процессам за исключением некоторых моментов:
- все стенки кабинки собираются отдельно и монтируются на поддон в готовом виде. Сначала устанавливаются задние части, в которых расположено гидромассажное оборудование. Затем ставят лицевую часть;
Фото: сборка закрытой душевой кабины

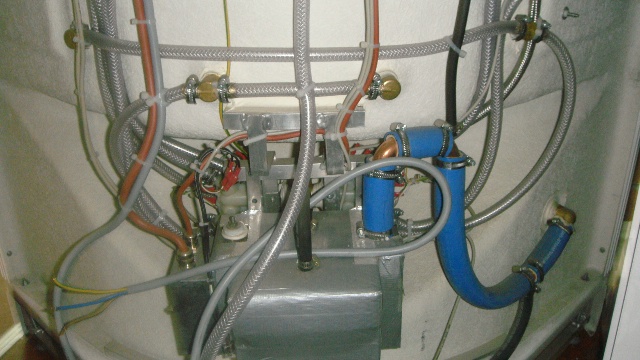

- установив задние части, подключаем гидромассажное оборудование к системе подачи холодной и горячей воды, а также к электропитанию;
Важно! Необходимо соблюдать технику безопасности и обеспечить максимально качественное соединение гибких шланг с системой.
- для глухих моделей может быть несколько иным, монтаж глухих частей лицевой панели. Зачастую применяется дополнительный алюминиевый профиль. Приложив лист стекла к краю рамы отмечаем месторасположение крепления усилительного профиля, который одновременно служит элементом жесткости для всей конструкции. С помощью дрели делаем отверстия для крепления болтов (саморезов). Плотно прижав профиль к стеклу крепим его на каркас;
- установив все боковые панели монтируем купол;

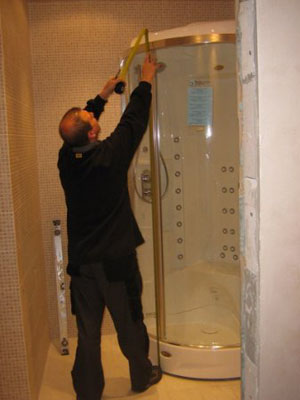

Фото: сборка крыши
- проводим окончательную герметизацию швов и стыковочных соединений;
- убедившись в правильной работе устанавливаем декоративный фартук (панель) на поддон.

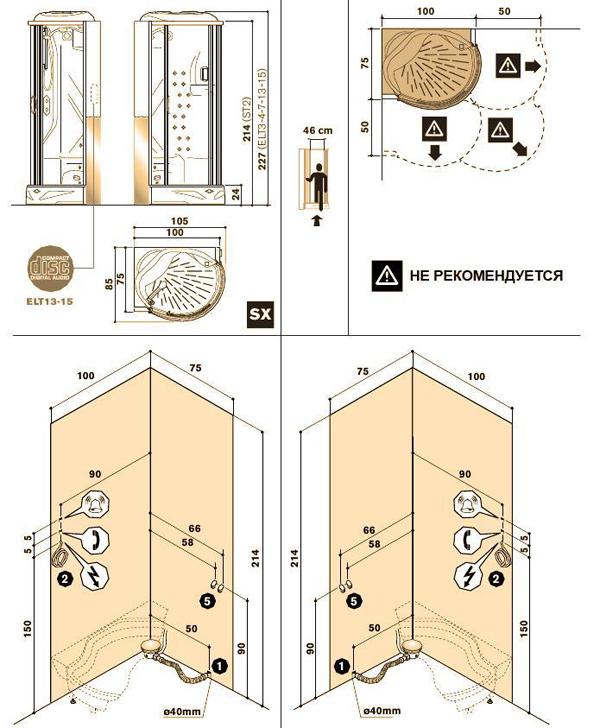

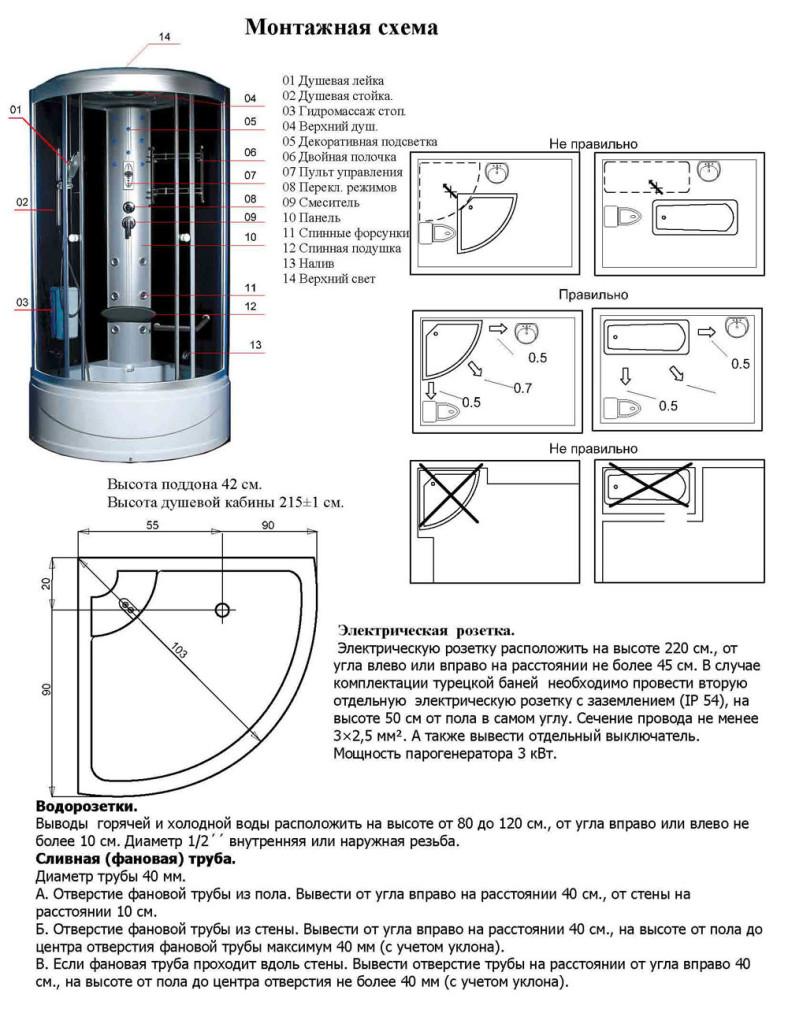

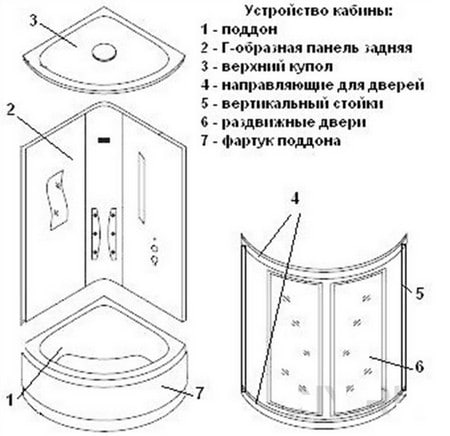

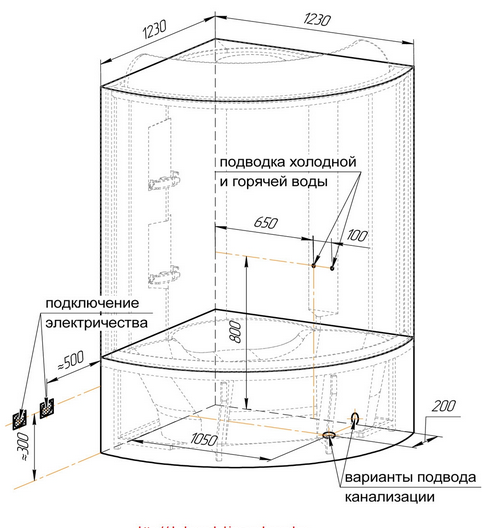

Для каждой модели есть своя монтажная схема душевой кабины, которая в деталях может быть отлична от других.
Ознакомление с инструкцией по монтажу обязательное условие профессиональной установки душевой кабины.
Как собрать угловую кабину
Угловые варианты одни из самых распространенных, так как занимают относительно мало места в помещении, а установка их не составляет большого труда. Но есть нюанс, который обеспечит качественный монтаж.
Это соразмерность углового расстояния стен.

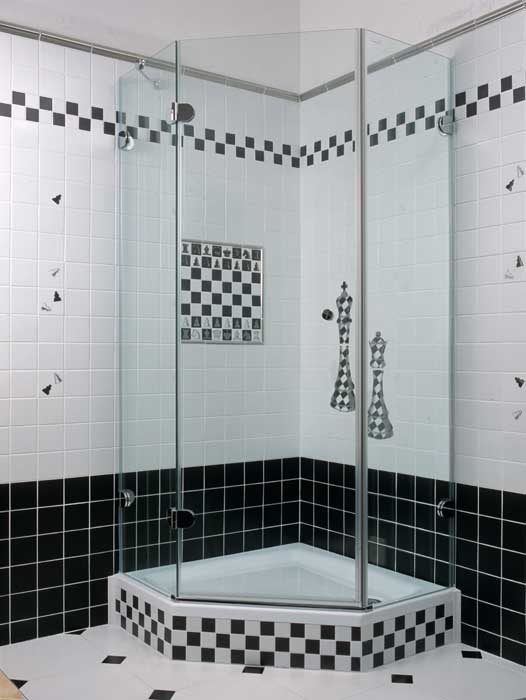

Фото: сборка угловой душевой кабины
Перед монтажом необходимо убедиться, что расстояние между плоскостями стен одинаково. Так как каркас имеет жесткую форму, неровность стен может привести к появлению щелей.
При попытке сильнее притянуть профиль к стене произойдет деформирование всего каркаса, что сделает невозможным монтаж остальных элементов – дверей, глухих частей.
Видео о сборке и установке
Сборка прямоугольной кабины
В отличие от угловой, прямоугольная форма душевых кабин характерна для дорогих гидромассажных конструкций.
Они состоят их 4-х боковых стенок, каждая из которых несет определенную функцию.
Технология установки поддона (зачастую это уже полноценная ванна) стандартна. Отличия лишь в порядке монтажа стенок.

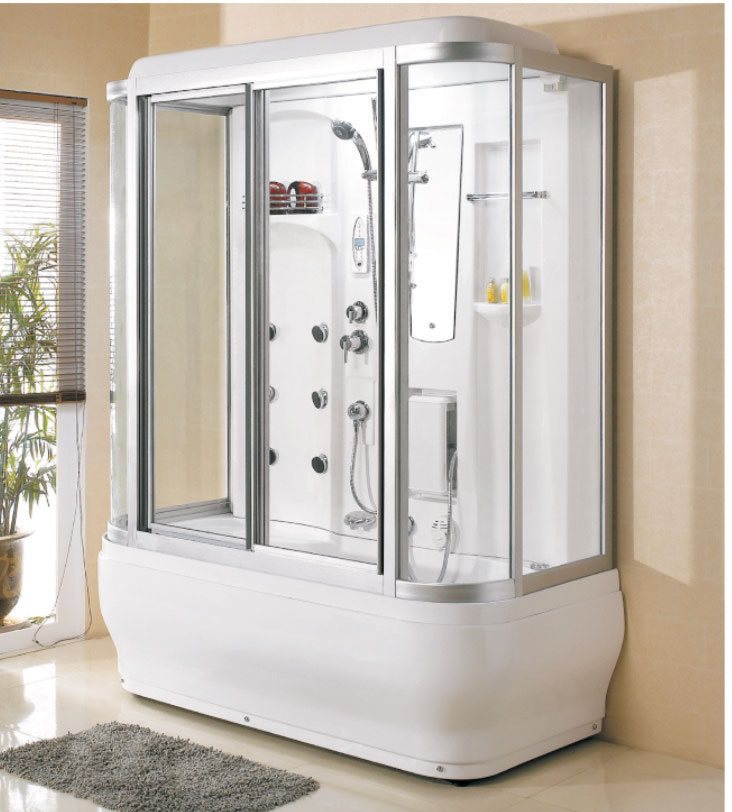

Фото: сборка прямоугольной душевой кабины
Первой монтируется панель с сантехническими приборами. Подсоединив все коммуникации производим монтаж остальных частей.
Сколько стоит собрать
Не каждый может позволить рискнуть и попытаться установить душевую кабинку самостоятельно.
При средней стоимости от 1000 у.е. для закрытых моделей, эта процедура требует определенных навыков. Часто, при покупке душевой кабины сразу же предлагают дополнительный сервис – ее установку.
Стоимость таких работ различна и зависит от следующих факторов:
- сложность конструкции.
Монтаж открытой душевой кабины и закрытой сильно отличаются по трудоемкости;
Фото: цены на сборку душевой кабины
Фото: цены на подключение душевой кабины
- дополнительная комплектация.
Нередко мастера предлагают установить дополнительные элементы – фильтры для воды и редукторы ограничения давления в системе.
Особенности сборки кабин разных производителей
Каждый производитель душевых кабин старается сделать свое изделие уникальным как по дизайну, так и по функциональным особенностям. Это напрямую влияет на особенности сборки и монтажа.
Рассмотрим некоторые отличия для самых популярных моделей душевых кабин.
Кабина Serena
Фото: душевая кабина Serena
Первое, на что обращают внимание профессионалы при сборке душевых кабин Serena
– плохо составленная инструкция.
Сборку можно делать по схеме для закрытых кабин, но с некоторыми отличиями:
- крепления задних стенок происходит с помощью специальных напольных кронштейнов, которые крепятся вертикально к несущей стене, а потом к ним через пазы стенки кабины;
- плохой крепежный материал. Рекомендовано заменить все универсальные саморезы на более качественные.
Ниагара
Фото: душевая кабина Ниагара
Схема сборки для всех моделей душевых кабин Niagara стандартна. Особенностями являются:
- усиленная герметизация швов и стыков. Часто профиля не плотно прилегают друг к другу, а система резиновых уплотнителей не может обеспечить должную герметизацию;
- требования к напору воды в системе. Нормальное функционирование некоторых моделей будет происходить только при большом и стабильном давлении.
Ika

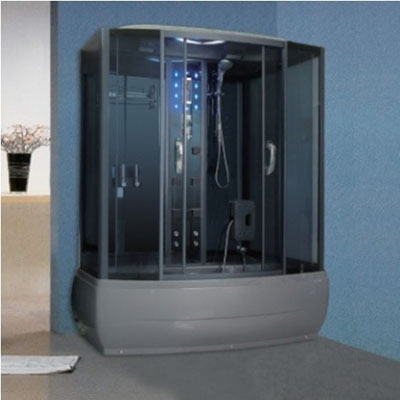

Фото: душевая кабина Ika
Ассортимент душевых кабин Ika
в основном состоит из вариаций гидромассажных моделей.
Монтаж не отличается особой сложностью, за исключением установки дверей.
Малейший перекос может привести к не плотности стыковки створок в закрытом состоянии.
Как собрать душевую кабину Luxus 530
Фото: душевая кабина Luxus 530
При сборке гидромассажной кабины Luxus 530

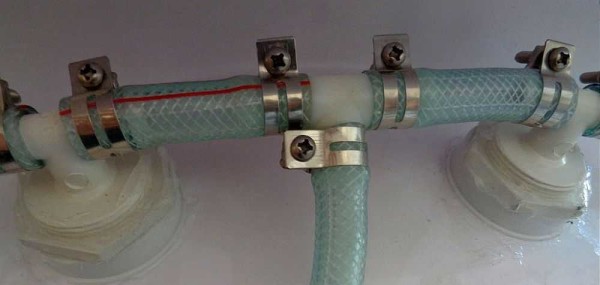

особое внимание следует уделить системе подключения штуцеров.
В конструкции предусмотрены различные режимы работы сантехнического оборудования, начиная от стандартного душа, и заканчивая водяным массажем ног.
Поэтому подвод воды и правильный монтаж соединительных трубок является главной особенностью сборки душевой кабины данной модели.
Avanta
Фото: душевая кабина Аvanta
Простая схема сборки, удобное крепление всех элементов конструкции.
«Слабыми местами» являются крепления штуцеров подвода воды и места стыков панелей.
Эрлит
Фото: душевая кабина Эрлит
При самостоятельной сборке душевой кабины Эрлит следует обратить внимание на следующее:
- прилагаемая инструкция имеет общий характер, не учитывая нюансы конкретной модели;
- стыки плотно герметизируются;
- желательно заменить сливной сифон, так как идущий в комплекте не очень удобен.
Arcus
Фото: душевая кабина Arcus
Китайские душевые кабины Arcus
могут поставляться как в угловых вариантах, так и в прямоугольных.
При сборке необходимо обращать внимание на качество соединений. Использовать саморезы из предоставляемого комплекта не рекомендовано – замените их на качественные, либо применяйте болтовое соединение.
Viktoria
Фото: душевая кабина Viktoria
Особенностью душевых кабин Viktoria
является наличие небольших по габаритам моделей.
В результате этого необходимо особое внимание уделить монтажным элементам, так как они имеют малую механическую прочность.
Kaipunuo
Фото: душевая кабина Kaipunuo
Явным недостатком при сборке душевой кабины Kaipunuo
является плохо составленная инструкция.
Для некоторых моделей возможны несовпадения габаритных размеров поддона и ограждающих стенок.
Штуцера для подвода воды в систему кабины сделаны из пластмассы, что говорит о их недолговечности и низкой механической прочности.
Видео: особенности сборки
Desna

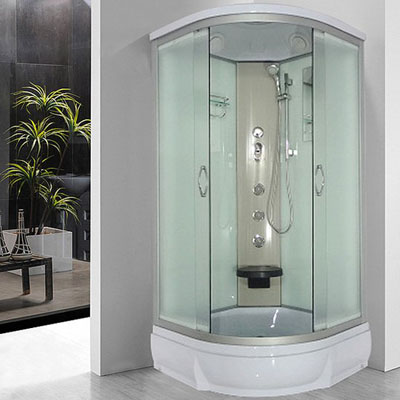

Фото: душевая кабина Desna
Среди ассортиментного ряда душевых кабин Desna
особо выделяется бюджетный вариант закрытого типа River.
Несмотря на низкую стоимость, она имеет хорошие технические характеристики. При монтаже обратить внимание на соблюдение условий установки поддона, так как, он не глубокий, и без соответствующего наклона при интенсивном использовании вода может не успевать выходить через сточное отверстие.
Самостоятельный монтаж душевой кабины возможен при соблюдении 2-х условий:
- наличие подробной инструкции по сборке;
- навыки работы с сантехническими приборами.
Видео: как самостоятельно собрать
Без этого попытки самостоятельно собрать душевую кабину зачастую терпят неудачу. Лучшим вариантом будет вызов специалиста по монтажу. Помимо профессиональной сборки, он предоставит гарантию на свою работу.
Еще буквально десять-пятнадцат ь лет назад душевая кабинка была предметом роскоши. Но теперь все больше людей избавляются от старых габаритных ванн и устанавливают вместо них душ.
Это позволяет увеличить свободное пространство, которого в городских квартирах обычно не хватает. Нынешний ассортимент таких кабинок достаточно широк, но правильного подбора той или иной модели недостаточно – ее еще нужно установить и подключить к коммуникациям. Об этом и о многом другом вы узнаете после прочтения данной статьи.
Обратите внимание! Монтажные работы не настолько сложны, как может показаться. Но во избежание возможных проблем необходимо вначале определиться с основными видами кабинок.
Душевая кабинка – это закрытый бокс для проведения гигиенических процедур. Существует масса моделей, но всех их можно разделить на две большие группы.

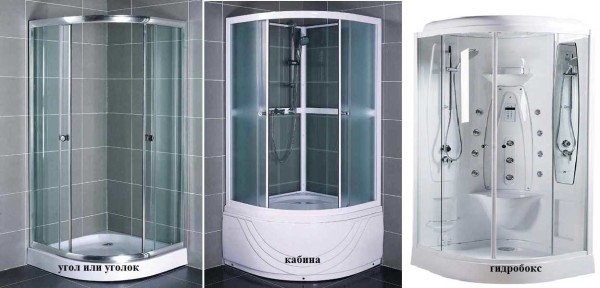

1. Открытые
Пространство открытых кабинок ограничивается лишь стенами бокса и ванной комнаты. Подобные конструкции еще называют душевыми уголками.
Стоят подобные модели дорого, зато монтаж проводится быстро и без каких-либо проблем (с учетом того, что потребуется выравнивание и гидроизоляция пола и стен).
Обратите внимание! В большинстве случаев душевые уголки ставят в небольших квартирах, где монтаж полноразмерного душа невозможен ввиду дефицита свободного пространства. Но если площадь ванной комнаты слишком мала, то уголок следует подбирать с прозрачной дверкой, открывающейся вовнутрь.
2. Закрытые
В закрытых кабинах кроме стен есть также дно и «потолок». Проще говоря, они закрыты всесторонне. Такие кабинки могут быть самых разных размеров, но обычно это от 0,7х0,7 м до 2х2,1 м. Также их делят на простые и многофункциональ ные, при этом в последних предусматриваетс я ряд дополнительных опций:
- ароматерапия;
- гидромассаж;
- «летний» душ;
- лечение цветом;
- «сауна»;
- радиоприемник.
С монтажом и подключением душа достаточно легко справиться, нужно только следовать инструкции изготовителя и прилагать к работе максимум усилий.
Этап 1. Выбор места для установки
Место для монтажа душевого уголка должно соответствовать двум требованиям:
Этап 2. Сборка
Установка начинается со сборки конструкции, что поможет разобраться со всеми нюансами подключения и определить реальные ее габариты.
Обратите внимание! Касаемо технологии сборки, то здесь советовать ничего не будем, поскольку все зависит от конструктивных особенностей конкретной модели. Как говорилось ранее, в этом может помочь лишь инструкция производителя.
Этап 3. Подключение к системе канализации
Подключение следует начать с монтажа поддона. Ниже приведены рекомендации касаемо этой процедуры.
- Поддон следует установить строго горизонтально, поэтому в работе лучше использовать длинный строительный уровень.
- В комплекте с кабиной всегда идут специальные опоры, при помощи которых регулируется горизонтальность поддона. При желании можно закрепить дополнительную опору в центре.
- Поддон должен располагаться перпендикулярно относительно стены.
- Пол при этом должен быть идеально ровным (используется тот же уровень). Если этого не добиться, то поддон недостаточно плотно пристанет к стенам и, как следствие, возникнет протечка.
После сборки поддона начинается собственно подключение. Вот последовательнос ть действий.
Шаг 1.
Снимаются все элементы фартука.
Шаг 2.
Поднимается часть поддона.
Шаг 3.
На сливное колено, находящееся в нижней части поддона, надевается гофрированный шланг (для крепления предусмотрен специальный боковой ниппель). Этот шланг будет соединять кабинку с канализацией.
Обратите внимание! Рекомендуется использовать шланг большей длины, чем того требуют обстоятельства – возможно, в дальнейшем конструкцию придется передвигать.
Шаг 4.
Второй конец шланга фиксируется на сливе, расположенном в полу.
Шаг 5.
Поддон ставится на место.
Обратите внимание! Предельно качественной установки можно добиться лишь если пол в помещении идеально ровный, а стены расположены под углом в 90ᵒ.
До начала сборки конструкции проводится «проверочный» слив. Намного легче исправить все ошибки до завершения монтажа душевого уголка.
Этап 4. Водоснабжение
Грамотное подключение кабинки к системе водоснабжения играет не менее важную роль. Для этого нужно использовать исключительно качественные трубы и соединительные фитинги. Более того, все соединения следует тщательно герметизировать.
Требования к подключению
- Трубопровод прокладывается вдоль плинтуса либо скрывается вовсе.
- Вода к душу выводится из-под мойки.
- В трубопровод врезается минимум один водный фильтр.
Пошаговая инструкция
Шаг 1.
Вначале перекрывается водоподача, затем в ванной комнате открываются краны горячей/холодной воды – так давление в системе снизится до необходимого уровня.
Шаг 2.
Снимается старый душ – для этого плоскогубцами ослабляются и демонтируются все крепежи.
Шаг 3.
При помощи тех же плоскогубцев выкручивается старая муфта. Каждый отрезок трубопровода оснащается компрессионными фитингами.
Шаг 4.
Фитинги покрываются смазкой (желательно машинным маслом). Переходники кабинки ввинчиваются и подтягиваются плоскогубцами.
Шаг 5.
В соответствии с инструкцией крепятся анкеры, при необходимости отверстия проделываются несколько больше. Затем вкручиваются винты.
Обратите внимание! Желательно отделать место крепления малярной лентой, иначе есть вероятность повредить кафель при работе.
Шаг 6.
Шланги подключаются к переходным фитингам, зажимаются соединения.
Шаг 7.
На анкеры цепляется душевая панель. Крепление начинается сверху. К наружной части панели крепятся водопроводные патрубки, устанавливаются декоративные тарелки.
Шаг 8.
Проверяется работоспособност ь системы. На стояке возобновляется подача воды, все соединения проверяются на предмет герметичности. Только после этого крепится ручка.
Остается только закрепить стенки. Это нужно сделать в соответствии с инструкцией производителя, при этом следует использовать силиконовый герметик и уплотняющие прокладки.
Финальные «штрихи»
По окончании сборки нужно провести еще ряд мероприятий, касающихся финального обустройства душевой кабинки.
1. Электричество
К электросети подключаются только те модели, в которых имеется функция гидромассажа или есть паровой генератор. Применяется изолированный трехжильный провод с сечением 3 см².
2. Потолочная панель
Обычно потолок идет в комплекте с кабинкой. В таком случае к потолку подсоединяется шланг с лейкой и другие комплектующие – динамик, светильники и все, что предусмотрено производителем. Стыки, образованные между динамиком и панелью, обрабатываются герметиком во избежание «гудения».
Потолок устанавливается на соответствующие крепежные элементы, расположенные в верхней части конструкции. Стыки в данном случае также обрабатываются герметиком.
3. Фурнитура
Шаг 1.
В верхней и нижней частях дверного проема устанавливаются ролики. Ролики, расположенные сверху, максимально выворачиваются еще до установки.
Шаг 2.
Дверь отделывается по периметру уплотняющим материалом и ставится на место.
Шаг 3.
Для определения оптимального положения производится регулировка верхних роликов.
Шаг 4.
Винты, с помощью которых закреплены ролики, закрываются декоративными заглушками.
Шаг 5.
Устанавливается остальная фурнитура – зеркало, ручки и т. д.
По завершении монтажа проводится финальное тестирование. Как упоминалось выше, все соединения делают герметичными, а поддон во время эксплуатации не должен скрипеть (в противном случае еще раз регулируется положение ножек под ним).
Эксплуатация и уборка душевой кабинки
Для всех моделей вне зависимости от типа правила эксплуатации одинаковые. Отличаются лишь средства для мытья – выбор того или иного из них зависит от материала, из которого сделан конкретный элемент конструкции.
Видео – Мойка душевой кабинки
Выводы
Установить душевую кабинку достаточно просто, для этого требуются лишь минимальные навыки обращения с сантехникой и необходимые инструкции. В отсутствие первого или второго лучше доверить монтаж специалисту.
Видео – Инструкция по установке душевой кабины
Практичные душевые кабины постепенно вытесняют из санузлов традиционные ванны. Душевое оборудование привлекает возможностью сэкономить полезную площадь и при этом получить возможность с комфортом принимать водные процедуры. Кроме того, приборы постоянно совершенствуются. В их комплектацию могут входить всевозможные гидромассажеры, аудиокомплексы, системы для создания эффекта сауны и т.п. Все это еще больше привлекает покупателей. Но не только модель или комплектация, но и сборка душевой кабины влияет на долговечность прибора и удобство его использования. Разберемся, как правильно установить оборудование с акриловым поддоном.
Прежде чем приступить к монтажу, нужно внимательно осмотреть устройство. Делать это нужно в магазине или в присутствии курьера, доставившего заказ. Особое внимание стоит уделить осмотру деталей на предмет отсутствия сколов и царапин, а также проверить целостность стеклянных элементов. Кроме того, проверяется комплектация прибора. Инструкция по сборке должна быть в наличии в обязательном порядке. При обнаружении каких-либо проблем, нужно требовать замены оборудования и ни при каких обстоятельствах не подписывать документ о приемке. Иначе все последующие претензии окажутся бесполезными.
Перед установкой нужно приготовить необходимые материалы: переходник для канализации, антибактериальный прозрачный силикон и шланги для подключения к водоснабжению. Из инструментов понадобится плоская отвертка, шуруповерт, сверло небольшого диаметра, разводной ключ и пистолет для силикона. Также нужно внимательно прочитать инструкцию. Если что-то не понятно, можно поискать в интернете обучающий видеоролик. Впрочем, все душевые кабины, вне зависимости от их модификации, устанавливаются по общей схеме. Рассмотрим ее подробнее.
Душевая кабинка – практичное устройство, позволяющее экономить место в ванной комнате
Монтаж поддона для душа
Пол, на котором будет собираться поддон, застилается картоном или пленкой, чтобы не поцарапать устройство. Коробка с деталями распаковывается. В нее должны быть уложены рама поддона, поддон, фартук, сифон и различные крепежные элементы: кронштейны, шпильки, гайки и шурупы. С поддона удаляется защитная пленка, он переворачивается и устанавливается на подготовленный картон. Далее начинается сборка рамы. Она может быть сварной, тогда с ней ничего делать не нужно, или же сборной, в этом случае ее необходимо собрать.
Рама – обязательная составляющая конструкции акрилового поддона
Подготовленная рама ставится на поддон так, чтобы отверстия совпали с крепежными выступами. С помощью шпилек элементы соединяются и надежно закрепляются. Так, чтобы между деталями не было зазоров. Затягивать гайки нужно очень осторожно. Элемент может прогнуться, что нарушит жесткость конструкции и сделает кабину неустойчивой. После чего шурупами окончательно закрепляем раму на поддоне. Далее устанавливается фартук. Он закрепляется с помощью специальных кронштейнов, идущих в комплекте с устройством.
Следующий этап – установка сифона. Все элементы устройства перед монтажом тщательно промазываются силиконом. Особенно аккуратно следует прикручивать нижнюю пластиковую часть сифона. Если приложить чрезмерные усилия, можно сорвать резьбу и тогда придется приобретать новую деталь. После монтажа сифона поддон переворачивается и устанавливается на место. На этом этапе очень важно точно выровнять устройство с помощью уровня. Малейший перекос отрицательно отразится на работе кабины.
Устройство стандартной кабины
Сборка душевой кабины
В комплекте с каждым устройством идет схема сборки душевой кабины. Ею и нужно руководствоваться в процессе установки оборудования. Чаще всего сразу после поддона приступают к сборке крыши. С нее убирают защитную пленку и устанавливают на места динамик, лампу, тропический душ и другие элементы, предусмотренные моделью. Затем приступают к сборке рамы, состоящей из вертикальных и горизонтальных профилей. В угловых системах полукруглые профили обычно маркируются, чтобы не перепутать нижний и верхний элемент.
Перед сборкой на боковые панели устанавливается все необходимое оборудование
После сборки рамы можно браться за боковые панели. На них устанавливается все предусмотренное моделью оборудование: полки, душевая лейка, зеркала и т.п. Укомплектованные панели устанавливаются на поддон и закрепляются. В последнюю очередь монтируется рама с дверцами. Чаще всего они двигаются с помощью роликового механизма, но могут быть и другие варианты. Конструкция выравнивается так, чтобы не было перекосов и крупных щелей. Устанавливается крыша. Все стыки тщательно герметизируются.

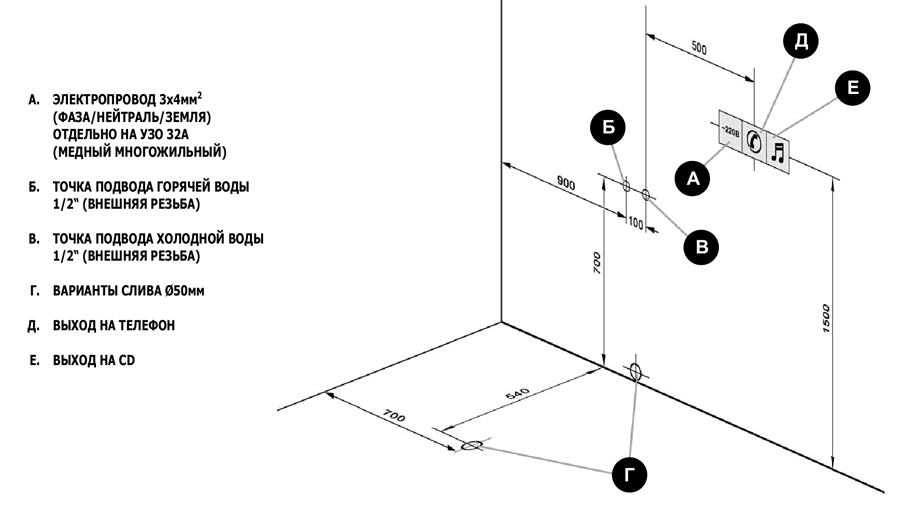

Монтажная схема типовой душевой кабины
Подключение к водоснабжению и канализации
Готовую к эксплуатации кабину подключают к подводящим и отводящим трубопроводам. Сливной шланг закрепляется к поддону. Его свободный конец выводится в канализационный раструб. Не нужно забывать о необходимости подключения к канализационному сливу отводов, идущих от раковины, ванны, стиральной машины и т.п. Поэтому обязательно монтируется тройник. Особое внимание уделяется герметичности соединения. Прокладка, установленная в узле, должна быть качественной. Для большей надежности в процессе монтажа лучше всего использовать герметик.
Следующий этап – подключение водоснабжения. Сначала монтируется тройник под холодную и горячую воду, к которому подсоединяются подводящие шланги. Все соединения также тщательно промазываются герметиком. По окончании работ следует оставить кабину до полного затвердения герметика. Время отвердевания обычно указывается на упаковке состава. При необходимости монтируется розетка для подключения элементов кабины, работающих от электричества. Специалисты рекомендуют выбирать только специальные влагоустойчивые модели. После успешного проведения пробного пуска устройство готово к работе.
Все стыки и швы тщательно герметизируются
Рекомендации, как собрать душевую кабину, достаточно просты. Может показаться, что самостоятельно установить оборудование достаточно просто. Но на деле это далеко не так. Существует множество нюансов, осложняющих процесс, да и качество комплектующих, особенно китайского производства, часто оставляет желать лучшего. Поэтому тем, кто не имеет опыта подобных работ, лучше не браться за сборку, а доверить ее специалистам. И через короткое время наслаждаться отличной работой своей новенькой душевой кабины.
В целях экономии места в небольших санузлах устанавливают душевые кабины. Есть они разной комплектации, в зависимости от которой называются душевым уголком, кабиной или гидробоксом. Однако все производители грешат одним: негодной инструкцией. В ней прописан перечень деталей и общие указания: поставьте поддон, закрепите стенки… и все остальное в том же духе. Никаких подробностей. Из-за чего сборка душевой кабины превращается в задачу из разряда «сделай сам». Разных моделей много, все их описать невозможно, но общие проблемы и способы их решения опишем и продемонстрируем.
Типы и виды
В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.
Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.
Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или уголок. Его комплектация тоже может быть разной — с поддоном или без.
Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.
Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.
Как собрать душевую кабину — уголок
Чаще всего покупается именно уголок с поддоном. Без поддона приходится долго водится с полом и сливом. Поставить готовое корыто проще. Потому в первую очередь опишем порядок монтажа такой душевой кабины. Как сделать поддон для душевой кабины из плитки читайте .
Сразу скажем, что модели с подоном требуют запаса высоты не менее 15 см: внизу находится сифон и шланги отвода воды. Так что для монтажа кабины 215 см высотой высота потолка должна быть не менее 230 см, и то работать будет сложно. Если потолки у вас низкие, придется ставить кабинку без поддона — только стенки, а слив делать в полу.
Установка поддона
Поддон в современных душевых кабинах сделан из пластика. Он усиливается несколькими слоями стеклоткани, повышающей его прочность, но все равно нормально стать на него без опоры нельзя. В комплекте идет несколько металлических труб квадратного сечения, которые собираются в конструкцию, поддерживающую дно.
Но далеко не все решаются установить душевую кабинку на несколько железок. Некоторые предпочитают сделать основание из кирпича или деревянного бруса.
Сборка душевой кабины на металлическом каркасе
В некоторых моделях первым делом необходимо прикрепить к поддону декоративный защитный кожух. Его просто вставляют в паз и прикручивают металлическими пластинами. Далее уже продолжается процесс монтажа. Чем плох такой метод? Как при необходимости менять или ремонтировать слив? Кожух не снимешь — он прикреплен изнутри. Единственный способ — самому предварительно сделать дверку, а потом уже модифицированную панель ставить на место.
Порядок сборки поддона душевой кабины такой:
Сборка душевой кабины -уголка сделана уже на половину. Осталось собрать дверки.
Сборка поддона на основе из кирпича или пеноблоков
Тут все несравненно проще, хотя во многом зависит от формы поддона. Чаще всего основу складывают из кирпича или пеноблоков. Удобнее работать с пеноблоками высокой плотности. Они имеют достаточную несущую способность, чтобы выдержать требуемый вес, но при этом легко режутся пилой, им легко придать требуемую форму.
Сначала складывается вся конструкция насухую, без раствора или клея для пеноблоков. Только при этом не забудьте, что раствор/клей приподнимет немного конструкцию. А это — второй плюс пеноблоков: для их монтажа достаточно слоя клея в пару миллиметров, а для кирпича требуется не менее 6-8 мм.
Примерить предварительно, как станет душевой поддон, можно и на клей или раствор: вдруг где-то недостаточно положили. Для этого раствор выкладывают, более-менее выравнивают кельмой, закрывают пленкой, и уже на пленку ставят поддон. Сняв его вы абсолютно точно увидите, везде ли достаточно клея.
Подложив, если необходимо раствор, ставим поддон на место. Выровнять его дело техники: берем строительный уровень, и ориентируясь на его показания, постукиваем в разных местах. Обратите внимание! Можно установить душевой поддон на пленку, не снимая ее с раствора. В таком варианте возможен демонтаж без разрушения.
Складывая кирпичное основание, не забудьте, что необходимо место для установки слива, труб от него. Также необходимо предусмотреть возможность замены сифона. Для этого делают с одной из сторон окошко, обеспечивающее доступ к нужным частям. Его потом можно закрыть декоративной дверкой или крышкой.
Перед окончательной установкой поддона подключают слив. Для тех, кто хоть раз ставил раковину или ванну, это — не проблема. Более подробно об этом в следующем видео. Один момент: при установке сифона не забудьте промазать отверстие под слив герметиком. Там, конечно, есть резинка, но с герметиком будет надежнее.
Установка направляющих для дверей
Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа. Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.
Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться. Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.
При сборке каркаса душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами. После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.
В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.
Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.
Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.
Сборка душевой кабины: навешиваем двери
Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.
Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп. Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.
После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.
Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.

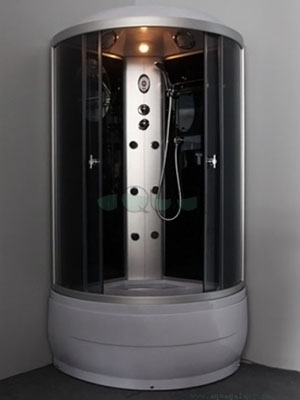

Особенности монтажа душевой кабины-гидробокса
В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.
Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме. Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги).
Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.
После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.
На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.
Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.
Как собрать душевую кабину, надеемся, понятно. Моделей и модификаций очень много, но основные проблемные узлы попытались описать. Если что-то упустили, пишите в комментариях, — статью дополним))
Популярность душевых кабин растет с каждым днем. Связано это не только с привлекательным внешним видом, функциональностью и компактностью данного оборудования, но и с возможностью существенно снизить расход воды и экономить время на проведении гигиенических процедур.
Кроме того в душевой кабинке, имеющей функцию гидромассажа, паровой бани, свето-, звуко-, ароматерапии, можно получить приятное расслабление и зарядиться бодростью и позитивом. Наряду с ростом спроса на данное оборудование растет и необходимость в проведении грамотного монтажа. В последнее время все чаще собственники душевых кабинок предпочитают проводить установку душевой кабины собственноручно, руководствуясь инструкцией и схемой сборки.
Разновидности душевых кабин
Прежде чем приступить к монтажу оборудования следует определиться с его типами и основными понятиями. Существуют душевые уголки и кабины. Оба вида оборудования могут прилегать к 1-3 сторонам комнаты. Но только кабинка может размещаться в центре ванной, не контактируя при этом с другими ограждающими конструкциями. Главное отличие между уголком и кабинкой состоит в том, что уголок использует стены в качестве своих панелей, а кабина имеет свои собственные. Кроме того у нее имеется крыша, в то время как уголки в ряде случаев поставляются без крыш.
Сборка и установка душевой кабины целесообразна в помещениях с низкой гидроизоляцией, либо в случае, когда планируется монтаж сложной гидромассажной системы. А вот уголок лучше всего выбирать для небольших ванных комнат, при ограниченном бюджете.
Чтобы кабинка служила вам долго и беспроблемно, при ее монтаже следует обязательно учитывать следующие моменты:
- подключение канализации водоснабжения и электричества должно осуществляться согласно инструкции по монтажу душевой кабины;
- расстояние от пола до канализационной трубы должно быть не более 70 мм, в противном случае поддон ставиться на подиум;
- места соединений обрабатываются герметиком.
Подробная инструкция по сборке душевой кабины
Сначала попробуйте собрать конструкцию «на сухую» (без использования герметика) для того, чтобы оценить, насколько детали соответствуют друг другу. При этом пользуйтесь инструкцией по монтажу и схемой сборки и установки душевой кабины.
Подключение к канализации и сборка поддона:
- к канализационному сливу подсоединяем сливной шланг кабины;
- обрабатываем места соединений герметиком;
- в сточное отверстие помещаем уплотнительную прокладку, и на ее поверхность наносим силиконовый герметик. После того, как прокладка была установлена под поддон, закрепляем винтами сточный узел.
- на стене крепятся скобы на высоту панели поддона. Высота определяется возможностью подключения канализации;
- место примыкания канализационной трубы и поддона обрабатываем герметиком. Насколько герметично соединение можно проверить, если пустить в поддон воду.
- выравниваем поддон горизонтально. Для этих целей понадобиться строительный уровень.
После того как поддон выставлен, фиксируем ножки. Преимущество установки душевых кабин с поддоном в сравнении с монтажом душевых уголков с наклонным полом заключается в отсутствии необходимости проведения санитарных и гигиенических мероприятий во время сборки. Если ножки у поддона отсутствуют, рекомендуется дополнительно укрепить дно конструкции бетонной подушкой. В таком случае дно не будет прогибаться под нагрузкой.
Установка ограждающих элементов
- монтаж боковой панели
начинается с установки направляющих на поддон, на которые в дальнейшем будут ставиться дверцы. Соединение элементов между собой производится с помощью штатных креплений и силиконового герметика. Следите за тем, чтобы герметик не попал в отверстия, предназначенные для улучшения водостока. Ориентируясь на схему произведите сборку боковых стенок душевой кабины относительно друг друга. Следите за тем, чтобы панели стояли строго вертикально. Максимальное отклонение от вертикали не должно превышать 5 мм.
- установка дверей
производится на петли. В случае, если конструкцией не предусмотрено наличие петель, действуем следующим образом: выворачиваем вверх регулируемые ролики и оттягиваем нажимные нижние ролики. На дверь надеваем силиконовые уплотнители и устанавливаем на место. С помощью регулировки верхних роликов обеспечиваем дверям оптимальное положение. Проследите за тем, чтобы двери плотно смыкались.
Установка крыши кабинки
Верх кабинки ставится в специальные отверстия, после чего надежно фиксируется с помощью креплений. Если гидробокс имеет функцию бани или сауны, ставим систему вентиляции. Как правило, это небольшой вентилятор, с помощью которого будет производиться удаление пара из гидробокса.
Подводка воды в душевую
Подключение воды производиться только после полного высыхания герметика. Устанавливаем шаровые краны, с помощью которых можно будет открывать/перекрывать подачу воды в кабину. Также следует установить фильтр. Данная мера позволит существенно продлить срок эксплуатации приборов.
Подключение к системе водоснабжения производим следующим образом: берем гибкие шланги определенной длины и подключаем их. Если душевая кабина имеет функцию гидромассажа, следует обратить внимание на такие параметры, как напор и давление воды (не менее 2-3 атм).

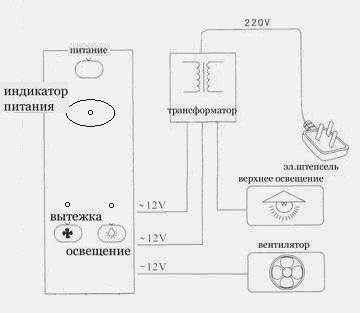

Подключение электричества
Схема монтажа душевой кабины, как правило, содержит подробную инструкцию подключения к электросети. При этом существуют правила, которые следует соблюдать вне зависимости от модели гидробокса: от распределительного щитка необходимо проложить отдельный кабель, обеспечить автоматическое защитное отключение и установить влагозащитную трехполюсную розетку. Перед тем как отправиться за электрокабелем, следует знать его сечение. Информацию о мощности можно почерпнуть в техническом паспорте.
Душевую кабину следует заземлить. Для обеспечения защиты от поражения током уставят устройство защитного отключения и автоматический выключатель (дифференцированный автомат).
Розетку размещают сзади кабинки на высоте 220-230 мм от пола. При этом розетка должна иметь надежную влаго- и пылезащиту (индекс IP440). Ток и напряжение зависит от мощности гидробокса. Как правило, это 250 Вт (напряжение) и 16А (сила тока). Розетка может быть установлена открытым или скрытым способом.
После того, как сборка и подключение душевой кабины завершены, проверяем затяжку хомутов на шлангах. Данная мера позволит избежать срыва шланга во время эксплуатации. Также следует с помощью гаечного ключа проверить все гайки.
Пуско-наладочные работы
Проверяем водоотведение и герметичность оборудования. Производим регулировку данных системы. Если давление в системе не отвечает требуемым параметрам, придется дополнительно установить насос с гидробаком объемом не менее 200 литров.
Если под ногами потрескивает поддон, необходимо снять кран и провести регулировку ножек. Для придания конструкции устойчивости, ножки можно посадить на герметик либо прикрутить саморезами. Если ход дверей недостаточно плавный, немного ослабьте регулировочные винты.
Пользуясь инструкцией, вы сможете произвести монтаж душевой кабины самостоятельно в течение 5-6 часов.
