Вентиляция помещений – это неотъемлемая составляющая, без которой невозможна их нормальная эксплуатация. Без правильно организованной системы вентиляции в помещении очень быстро появится сырость, начнет развиваться плесень и появится множество других проблем. И простое проветривание путем открытия окон на некоторое время не всегда спасает, да и не во всех случаях это удобно. Для организации системы вентиляции в помещении вовсе необязательно приглашать сторонних специалистов и платить им за услуги. Достаточно лишь детально изучить инструкцию, рассмотреть все этапы и особенности выполнения работы, и вы без особых проблем сможете обустроить полноценную систему вентиляции помещения своими руками.

Схема естественной вентиляции жилого дома: 1- вытяжная решетка; 2- окно; 3- вытяжная шахта.

Типы и требования к вентиляции помещений

Системы вентиляции могут существенно отличаться друг от друга по принципу работы. Так, к примеру, особенностью приточной системы вентиляции является то, что она работает по принципу, при котором на входе воздуха внутри помещения намеренно создается более высокое давление, чем снаружи. Особенностью же вытяжной системы вентиляции является то, что избыточное давление создается на выходе воздушного потока.

Таким образом, основная задача создания системы вентиляции в помещении сводится к организации разности давлений. Важно сделать все так, чтобы:

1. Воздушные потоки двигались равномерно. Наличие завихрений в системе вентиляции помещений недопустимо.
2. Не создавалось сквозняков.
3. Создаваемый воздухообмен соответствовал санитарным требованиям.

В соответствии с санитарными требованиями, при работе системы вентиляции должны соблюдаться следующие параметры воздухообмена:

1. Для кухонных помещений и санузлов – не менее 60 м3/час (в случае с кухней конкретное значение зависит от вида используемой плиты).
2. Для жилых помещений – от 3 м3/час на каждый квадратный метр площади.

Объемы могут показаться очень большими, однако здесь нужно понимать, что одного канала размерами 12х12 см достаточно для воздухообмена на уровне в 100 м3/час, при условии, что воздушный поток будет двигаться со скоростью около 2 м/с. На коже сила подобного потока практически никак не ощущается, но для помещения ее достаточно.

В зависимости от способа организации разницы давления системы вентиляции помещений делятся на принудительные и естественные. Системы принудительного воздухообмена включают в себя, помимо всего прочего, вентиляторы.

Принцип же работы естественной системы вентиляции основывается на том, что у воздуха внутри и снаружи помещения разная температура, объем и вес. Более легкий теплый воздух выходит из помещения, а холодный тяжелый заходит в него через имеющиеся для этого приспособления.

Вернуться к оглавлению

Какую вентиляционную систему выбрать?

Проверка вентиляционного канала производится при помощи огонька, который отклоняется в сторону вентиляции, если она работает исправно.

Прежде чем приступать к устройству системы воздухообмена, внимательно изучите уже имеющуюся систему, если таковая присутствует. К примеру, в квартирах уже есть вентиляционные каналы. Они выходят на крышу. В некоторых домах – на технический чердачный этаж. В первую очередь вам необходимо будет проверить эффективность их функционирования.

Легче всего сделать это при помощи зажигалки или свечи. Зажгите ее и поднесите к месту входа в канал. Если все нормально, то огонь начнет отклоняться в направлении канала. Если пламя погаснет, то поток чересчур сильный. Если вовсе не отреагирует на манипуляции, то потока нет. Если же отклонится в направлении комнаты, вы столкнулись с «противотягой». Это наихудший вариант. При таких условиях гарь и прочие вещи будут распространяться из кухонного помещения по всей квартире, да и с чердака может что-нибудь засосать. К примеру, насекомых.

Лучше, если проверка будет выполняться с использованием специального прибора, позволяющего определять скорость воздуха.
Такие агрегаты являются частью стандартного набора работника газовой службы или СЭС. Механизм позволяет объективно оценить количественные и качественные характеристики воздухообмена.

Но одного лишь вентиляционного канала в кухне недостаточно для обеспечения полноценной вентиляции во всех остальных комнатах квартиры. Для организации воздухообмена в остальных помещениях вы можете использовать какой-либо из следующих вариантов:

Чтобы определить скорость вентилируемого воздуха, нужно использовать специальный прибор.

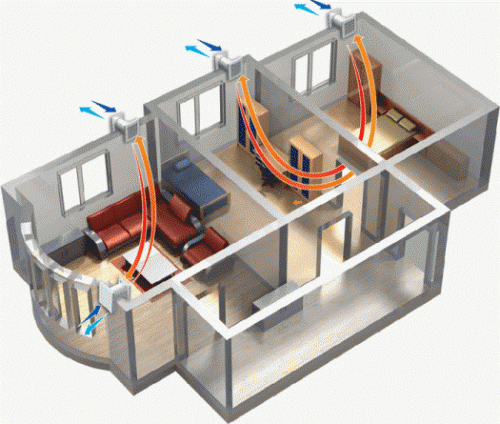

1. Сделать отдельную вентиляцию для каждой комнаты.
2. Организовать централизованный воздухообмен с устройством вентиляционных коробов.
3. Создать «гибридную» вариацию. При такой системе часть помещений будет обслуживаться единой системой, а оставшиеся комнаты вентилироваться независимо.

Для организации первого варианта применяются фрамуги и форточки, в окнах устанавливаются вентиляторы. Также они могут монтироваться в каналах. Каналы же выводятся на улицу через стену.

В случае со вторым вариантом устраиваются вентиляционные короба. Они выводятся в общий канал. Второй вариант отлично подходит для жилищ с подвесными потолками. Не подходит для помещений с низкими потолками. В частном доме короба можно установить на чердаке. Отверстия в таком случае будут созданы в потолке либо же выведены в стены.

Вернуться к оглавлению

Необходимое оборудование и инструменты для работы

И централизованная система воздухообмена, и оконные вентиляторы требуют устройства системы распределения потока воздуха. Как правило, для этого применяются разнообразные поворотные решетки. Они направляют воздушный поток к потолку, разделяют его и исключают риск появления сквозняков.

Лучше, если вентилятор будет оснащен системой регулирования величины потока. Помимо этого, он обязательно должен иметь систему, которая будет перекрывать воздушный поток при выключенном вентиляторе. Обычно это обыкновенная дверца или диафрагма.

Лучше всего покупать сразу готовые вентиляционные короба. Они изготавливаются из оцинкованной стали и пластика.

Оцинкованные нужно устанавливать в тех помещениях, где воздух может разогреться до довольно высоких температур, к примеру, в сауне или кухонном помещении.

Для работы понадобятся следующие инструменты:

1. Перфоратор.
2. Электрическая дрель.
3. Штроборез.

Вернуться к оглавлению

Пошаговая инструкция по обустройству вентиляции в помещении

Установка вентиляционного короба на кухне.

Перед тем как приступать к , выберите наиболее подходящий тип. Принудительная вентиляция более универсальна, чем ее естественный аналог. Она позволяет поддерживать в обслуживаемых помещениях наиболее комфортные условия, вне зависимости от того, какая погода на улице. Преимуществом же естественного воздухообмена является то, что он независим от электричества.

Выберите наиболее подходящее место для установки вентиляционного короба. Сделайте в том месте отверстие диаметром немного больше, чем труба. Очистите подготовленное отверстие от пыли и мусора. В большинстве случаев осуществляется вывод вытяжного канала на крышу. Подобное решение является оптимальным в плане обеспечения перепада давления и интенсивности воздухообмена. Если канал будет прокладываться внутри стены, то для его устройства лучше всего применять специальные канальные блоки.

Установите в трубу вентилятор, а затем вставьте полученную сборку в подготовленное отверстие. Заделайте щели монтажной пеной. Она будет сохнуть в течение 12-36 часов (более точное время обычно указывается на упаковке). Вы же в это время сможете заняться устройством электропроводки. Сделайте отверстие под коробку выключателя. Прорежьте штробу. Выключатель будет устанавливаться уже после того, как вы завершите отделочные работы. Уложите в штробу провод, надежно закрепите его при помощи алебастра и подключите к выключателю и вентилятору.

Удалите лишнюю монтажную пену ножом. Штробы заделайте шпаклевкой. По обе стороны вентиляции установите металлические решетки.

Вентиляция помещений – система организованного воздухообмена.

Она включает в себя также приборы, воздуховоды, прочие устройства.

Системы вентиляции помещений различаются в зависимости от функционального назначения помещения, его планировки и площади.

Какие виды вентиляции бывают?

Любые системы вентиляции можно разделить на два больших вида: естественная и принудительная.

Естественная вентиляция. Она действует постоянно.

Воздух с наветренной стороны здания поступает в помещения через неплотные стыки, щели.

С подветренной стороны удаляется использованный воздух, благодаря разрежению.

Все жилые дома для поддержания естественного обмена воздуха оснащаются вентиляционными каналами и шахтами.

Наличие таких воздуховодов обязательно предусматривает проект вентиляции помещения и всего дома.

Отработанный воздух по вентшахтам уходит из ванной, туалета и кухни.

Чтобы сила высасывания воздуха была максимальной, на выходе вентиляционных колодцев устанавливают дефлекторы.

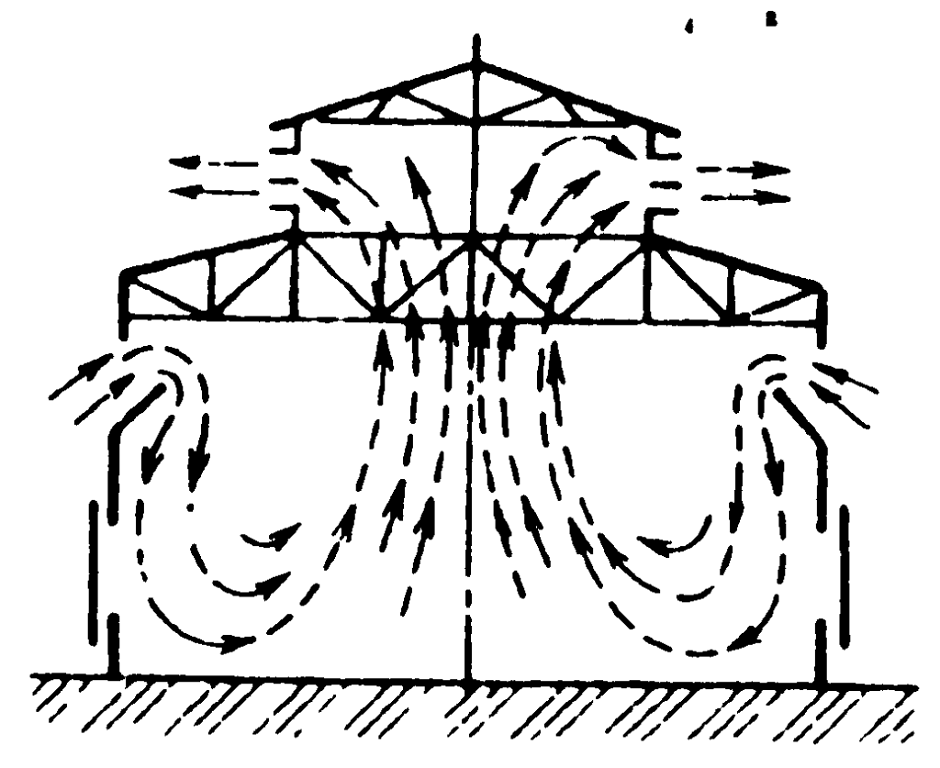

Еще один способ естественной вентиляции – это аэрация.

Используется разница в удельном весе теплого и холодного воздуха.

Холодный, поступая снизу, вытесняет теплый наверх, и он уходит через специальные отверстия, аэрационные фонари.

Когда нужна принудительная вентиляция?

Естественной вентиляции помещений часто бывает недостаточно. Требуется принудительная вентиляция.

Ее в обязательном порядке устанавливают:

• в производственных зданиях;
• в административных помещенияхв торговых комплексах, развлекательных центрах;
• в офисных помещениях, бизнес-центрах;
• в заведениях общественного питания.

Главная задача системы принудительной вентиляции – приблизить значение показателей воздуха к естественному уровню, удалить из помещения все вредные вещества, поступающие в воздух.

Создается эта система на основе проекта вентиляции помещения.

Работая в этой сфере не первый год, мы приобрели большой опыт в проектировании и монтаже вентиляции для разного типа зданий.

Готовы выполнить работы на объекте любой сложности.

Наша компания всегда отвечает за качество выполненных работ: будь то проектирование, монтаж или обслуживание.

ВентСтройПром предоставляет гарантию на свои услуги.

Мы решаем вопрос комплексно.

Вам не придется после завершения проектных работ искать специалистов по монтажу вентиляции.

Мы выполним монтаж в четком соответствии с проектом.

Впоследствии будет обслуживать систему вентиляции в вашем помещении, чтобы она работала без перебоев и не вызывала нареканий со стороны проверяющих.

Выгодные условия для заказчиков
Начинайте работать с нами

Бесплатный выезд специалиста на объект

Подбор оптимального варианта оборудования

Гарантия на работы и оборудование до 3 лет

Подготовка коммерческого предложения за 1 день

Начало работ без предварительной оплаты

Сервисная поддержка в процессе эксплуатации

Выполняем работы

для юридических и физических лиц

Цены на монтаж вентиляции

Типовые решения по вентиляции.

ЭКОНОМ

Отечественное обрудование

Рабочий проект

Надёжность

Соответствие нормам

Кротчайшие сроки работ

СТАНДАРТ

Отечественное и мировое оборудование

Типовые проекты

Бесшумная система

Компактность

Оптимальная энергоэффективность

Премиум

Мировые бренды

Индивидуальный проект

Бесшумная система

Энергоэффективность

Индивидуальный климат контроль

Виды принудительной вентиляции помещений

• Приточная
• Вытяжная
• Приточно–вытяжная

В приточной системе вентиляции помещения принудительно создается только приток воздуха.

Выход отработанных воздушных масс происходит через естественные отверстия.

Воздух нагоняется снаружи вентилятором, по воздуховодам проходит внутрь и подается непосредственно в помещение через диффузоры.

Вытяжная вентиляция работает только над удалением загрязненного воздуха.

Вытяжной вентилятор выгоняет загрязненный воздух.

За счет разрежения воздуха с улицы, из других помещений активно начинает втягиваться чистый воздух.

0

лет в бизнесе

0

клиентов

0

секунд на этом сайте

Наши клиенты

ГУП Московское имущество

кондиционирование и вентиляция

Целями и предметом деятельности Предприятия являются: выполнение задач по эффективному использованию движимого и недвижимого имущества, имущественных комплексов, находящихся в собственности города Москвы, закрепленных за Предприятием на праве хозяйственного ведения, выполнение работ и оказание услуг, в том числе, для реализации городских социально- экономических заказов и программ, удовлетворение общественных потребностей и извлечение прибыли.

Минспорт России

Вентиляция

Сюда будет добавлены благодарности от клиентов.

Москомспорт

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

Росатом

Вентиляция и кондиционирование

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

ВГУ юстиции

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

АО ОКБ «МЭИ»

Кондиционирование

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

ФАС-СТРОИТЕЛЬСТВА

Кондиционирование

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

ФГБУ ВНИГ нефтяной индустрии

Кондиционирование

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

ФГБУ Курорт-парк СОЮЗ

Кондиционирование

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

Гидроспецгеология

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

НИИ глазных болезней им.Гельмгольца

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

НИИ нейрохирурги

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

X5 RETAIL GROUP

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

Porsche

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

ГУ Царицино

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

Люблинское поле

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

R1 Регистратор доменов

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

РИА Новости

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

Синима Парк

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

НИИ Глазных болезней

Вентиляция

Описания компании заказчика, а так-же работ проведенных на объекте.

Сюда будет добавлены благодарности от клиентов.

Наша команда

«ВентСтройПром» — услуги по вентиляции под ключ

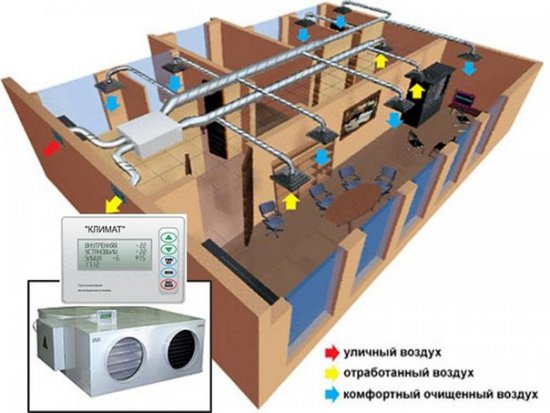

Приточно-вытяжная система основана на принудительном притоке и удалении воздуха.

Воздухораспределение обычно происходит за счет перемешивания.

Диффузоры, через которые поступает воздух, устанавливаются на потолке, в верхней части стен помещения.

Есть вариант устройства приточно-вытяжной системы воздухообмена, когда грязный воздух из помещения вытесняется приточным, поступающим снизу.

Для создания приточно-вытяжной системы в помещении небольшой площади используются очень компактные установки, для крупных объектов (торговых центров, заводов, гипермаркетов) проектируются сложные приточно-вытяжные комплексы.

Мы видим свою задачу не только в создании вентиляции, которая отвечает всем требованиям.

Наши специалисты всегда работают над экономией средств заказчика.

Подбор оборудования оптимальной мощности, рациональное его размещение в помещениях, автоматическое регулирование процессов.

Есть возможность рационально сэкономить бюджет и вместе с тем обеспечить свежим воздухом людей, находящихся на вашем объекте.

Обращайтесь!

Вам может быть интересно

×

Закрыть

Состав приточно-вытяжной установки «ЭКОНОМ» класса

Приточная установка наборного типа в составе:

n3. Воздушный фильтр (для очистки наружного воздуха от пыли и мелкого загрязнения)
n4. Воздухонагреватель (для обогрева наружного воздуха в зимний период времени)
n5. Гибкая вставка (гасит вибрацию при работе вентилятора)
n6. Вентилятор
n7. Шумоглушитель (для снижения механических шумов при работе системы)
n8. Сеть воздуховодов и фасонных изделий из оцинкованной стали
n9. Воздухораспределения (решётки, дроссель клапана, противопожарные клапаны) для балансировки и регулировке системы
n10. Смесительный узел (для обогрева в зимний период времени)

Вытяжная установка наборного типа в составе:

n1.Воздухозаборная наружная решётка или зонт уличный над воздуховодом
n2. Воздушный клапан с электроприводом (для открытия или закрытия клапана в автоматическом режиме)

n4. Вентилятор
n5. Шумоглушитель (для снижения механических шумов при работе системы)

Состав приточно-вытяжной установки «СТАНДАРТ» класса

1. Приточная установка моноблочного типа в составе:
n2. Воздухозаборная наружная решётка
n3. Секция воздушного клапана с электроприводом (для открытия или закрытия клапана в автоматическом режиме)
n4. Секция воздушного фильтра (для очистки наружного воздуха от пыли и мелкого загрязнения)
n5. Секция воздухонагреватель (для обогрева наружного воздуха в зимний период времени)
n6. Секция воздухоохладителя (для охлаждения наружного воздуха в летний период времени)
n7. Гибкая вставка (гасит вибрацию при работе вентилятора)
n8. Секция Вентилятор
n9. Секция шумоглушителя (для снижения механических шумов при работе системы)
n10. Сеть воздуховодов и фасонных изделий из оцинкованной стали
n11. Воздухораспределения (решётки, дроссель клапана, противопожарные клапаны) для балансировки и регулировке системы
n12. Смесительный узел (для обогрева в зимний период времени)

Вытяжная установка моноблочного типа в составе:

n1. Воздухозаборная наружная решётка

n3. Гибкая вставка (гасит вибрацию при работе вентилятора)
n4. Секция Вентилятор

n6. Сеть воздуховодов и фасонных изделий из оцинкованной стали
n7. Воздухораспределения (решётки, дроссель клапана, противопожарные клапаны) для балансировки и регулировке системы

n1. Бокс

n3. Пускатель защиты общий.

n6. Блок управления для водяного калорифера.
n7. Автоматический выключатель для водяного насосаn5. Секция воздухоохладителя (для охлаждения наружного воздуха в летний период времени)
n6. Секция рекуператора тепла (для энергосбережения при обогреве в зимний период времени)
n7. Секция увлажнения (для поддержания нужной влажности в помещении)
n8. Гибкая вставка (гасит вибрацию при работе вентилятора)
n9. Секция Вентилятор
n10. Секция шумоглушителя (для снижения механических шумов при работе системы)
n11. Сеть воздуховодов и фасонных изделий из оцинкованной стали
n12. Воздухораспределения (решётки, дроссель клапана, противопожарные клапаны) для балансировки и регулировке системы
n13. Смесительный узел (для обогрева в зимний период времени)

Модуль №2 в составе:

n1. Воздухозаборная наружная решётка
n2. Секция воздушного клапана с электроприводом (для открытия или закрытия клапана в автоматическом режиме)
n3. Гибкая вставка (гасит вибрацию при работе вентилятора)
n4. Секция Вентилятор
n5. Секция шумоглушителя (для снижения механических шумов при работе системы)
n6. Сеть воздуховодов и фасонных изделий из оцинкованной стали
n7. Воздухораспределения (решётки, дроссель клапана, противопожарные клапаны) для балансировки и регулировке системы

Модуль управления для приточно-вытяжной моноблочной установки в составе:

n1. Бокс
n2. Автоматический выключатель общий
n3. Пускатель защиты общий
n4. Автоматический выключатель П-1 (+ пускатель при наличии защиты двигателя)
n5. Автоматический выключатель В-1 (+ пускатель при наличии защиты двигателя)
n6. Блок управления для водяного калорифера
n7. Автоматический выключатель для водяного насоса
n8. Датчик температуры канальный
n9. Датчик температуры уличный
n10. Датчик температуры обратной воды
n11. Термостат защиты от замерзания
n12. Частотный преобразователь

Закажите расчет цены

Главными характеризующими признаками для любых вентиляционных систем являются зона обслуживания, назначение, конструктивное исполнение и способы управления воздушными потоками. На основе этого их делят на несколько видов:

• Способ циркуляции воздуха – механические и естественные;
• Назначение – вытяжные, приточные;
• Конструкция – бесканальные, канальные;
• Зона обслуживания – местные, общеобменные.

С помощью указанных разновидностей вентиляционных устройств в помещениях различных площадей обеспечиваются приемлемые метеорологические условия.

Естественные и механические вентиляционные системы помещений

Естественная вентиляция при функционировании не использует электроэнергию
, не требуется закупка специализированного оборудования. Данная система работает за счет таких переменных, как ветер, разность давления, аэрация, то есть они существенно ограничены при эксплуатации.

Естественная вентиляция активно эксплуатируется при возведении нового жилья. Этот вид проветривания помещения считается наиболее распространенным. Принцип его работы основывается на воздействии естественных природных сил. Циркуляция воздуха естественным путем осуществляется под действием напоров ветра и тепла. То есть, все виды естественной вентиляции происходят вследствие разности температур, перепадов давления и других факторов. Соответственно, для реализации естественного вентилирования не требуется применение электрического оборудования.

При работе естественной системы вентиляции свежий воздух поступает в помещение по специальным каналам-воздуховодам (что и послужило появлению альтернативного названия – «канальная вентиляция»). В многоэтажных домах воздуховоды организовываются в стенах, эта конструкция предусматривается проектами. В помещениях, выделенных под производство, естественное вентилирование производится при помощи дефлекторов, присоединяемых к воздуховодной системе.

Говоря об особенностях такого типа вентиляции, конечно же, необходимо акцентировать внимание на ее доступности и дешевизне. Но следует принимать к вниманию и то, что в большинстве случаев данный метод эксплуатируется в сочетании с механическими системами.

Основные виды естественной системы вентиляции выглядят следующим образом:

• организованная;
• неорганизованная.

Неорганизованная встречается в любых помещениях. Принцип ее работы заключается в воздухообмене, производимом за счет неплотности ограждающих конструкций, форточек, окон, дверей. Рассчитать объемы циркулирующего воздуха в такой ситуации невозможно, поскольку величина его может зависеть от различных факторов (площади открываемой фрамуги, материалов окна и ограждений и прочих).

Организованным типом вентиляционной системы считается аэрация. В этом случае наличие воздуховодов не предусматривается, а их функции выполняются специальными отверстиями, оставляемых в строительных конструкциях. Такой вид вентилирования чаще всего применяется в производственных помещениях.

Механическая вентиляция
, в свою очередь, зависит от наличия электроэнергии, основой для ее работы является совокупность оборудования, способного непрерывно перемещать воздух на некоторые дистанции. Главное преимущество механических систем – автономная подача и удаление воздуха, вне зависимости от окружающих природных условий. Воздух в обязательном порядке подвергается обработке – нагревается или охлаждается, очищается.

Принято выделять основные виды механической вентиляции:

• Вытяжная
  – состоит из вентилятора, установленного в специальном вентиляционном канале, который и отвечает за воздухообмен.
• Приточная
  — этот вид вентиляции сегодня не пользуется особой популярностью.
• Приточно-вытяжная
  – пожалуй, наиболее эффективная система, которая чаще всего монтируется в частных домах и коттеджах.

Вытяжные и приточные системы вентиляции

Вытяжная вентиляция
предназначена для вывода отработанного воздуха. Вытяжку составляют из вентилятора, решетки и воздуховодов, образующих сеть каналов, помогающих вывести воздух наружу. С помощью приточной вентиляции взамен удаленного воздуха подают свежий, при необходимости его обрабатывая.

При совместном использовании вытяжных и приточных систем вентиляции необходимо сбалансировать
их производительность, то есть учесть все возможности циркуляции воздушных потоков в смежных помещениях.

Канальная и бесканальная вентиляция

При наличии в вентиляционной системе разветвленной сети воздуховодов, по которым перемещается воздух, такую систему называют канальной. Если каналы отсутствуют, а вентилятор монтируется в перекрытие в качестве дополнения к естественной вентиляции, образуется бесканальная система
.

Общеобменные вентиляционные системы предназначены для обеспечения полноценного воздухообмена полностью в помещении или в большей его части. Они способны равномерно удалять отработанный воздух и с помощью приточных систем подавать чистый.

С помощью местной вентиляции осуществляется подача воздуха на конкретные участки помещения и удаление вредных выделений с мест их образования. В первом случае действуют местное приточное оборудование, во втором – местное вытяжное. Для вылавливания и вывода посторонних веществ используются отсосы, их предназначение – локализация примесей, предотвращение их распространения по всему помещению. Разновидности местного приточного вентилирования
– воздушные оазисы, души, завесы.

Общеобменная вентиляция обойдется дороже, чем местная, при необходимости рациональным может стать использование смешанного воздухообмена.

Она являются наиболее актуальной в тех случаях, когда количество вредных факторов в помещении незначительно. Использования общеобменной вентиляции не предполагает дополнительной очистки потоков воздуха. Сочетание общеобменного и естественного вентилирования помогает существенно сэкономить, добившись при этом хорошего результата.

Этот вид вентиляции применим для производственных предприятий, где он может обеспечить наиболее оптимальные условия для работы персонала. Организация общеобменной приточно-вытяжной вентиляции заключается в удалении и возврате в помещение одинакового количества воздушных масс.

Существует два основных вида данного вентилирования:

• Вытяжная общеобменная
  , основная цель которой – удаление вредных веществ непосредственно из места их появления (другими словами – она призвана обеспечивать баланс между притоком и оттоком воздуха).
• Приточная общеобменная
  — используется тогда, когда есть надобность в ассимиляции избыточного количества влаги или тепла и разбавлении скоплений вредных веществ.

Как правило, тип вентиляции, который будет оптимально подходить под каждое конкретное помещение, специалисты выбирают во время проектирования здания. Основой этому являются экономические возможности заказчика, поставленные перед зданием технические цели, а также общепринятые санитарно-гигиенические требования.

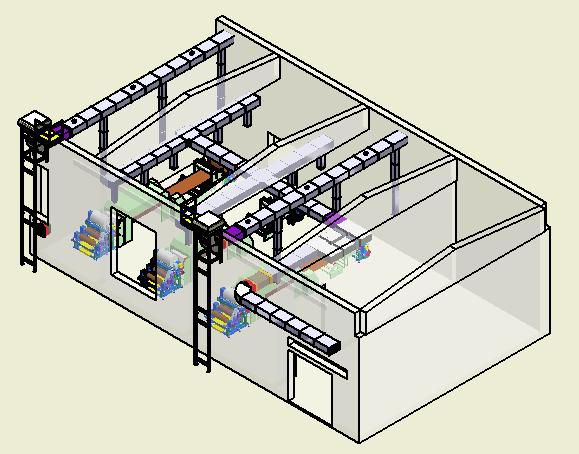

Вентиляционная система производственного помещения создает и поддерживает климатические показатели, нормы которых регламентируются инструкциями санэпиднадзора.

Влажность, температура и скорость воздушного потока важны для здоровья сотрудников предприятия и соблюдения технологического процесса. В отличие от бытовых объектов, на производствах контролируются и такие показатели, как количество механических и химических примесей в воздухе.

В некоторых случаях микроклимат в помещении должен обеспечивать оптимальные условия для хранения (например, в хранилищах музеев или библиотек), тогда удобство персонала отходит на второй план.

Классификация систем вентиляции на производстве

Промышленные вентиляционные системы и установки можно разделить по следующим свойствам:

• Способ передвижения воздушных масс: на свободное и принудительное;
• Характер действия: вытяжная или приточная;
• Обслуживаемая зона: локальная или общеобменная;
• Особенности конструкции: бесканальная или канальная.

Естественное побуждение

Вентиляция с естественным движением потока обладает следующими свойствами:

• перемещение воздушных потоков обеспечивается методом аэрации;
• за счет разности давления между цехом и концом вытяжного канала, находящимся выше кровли строения;
• за счет напора ветра.

Согласно основам вентиляции помещений производственного типа, естественное побуждение реализуют на производствах с мощным выделением тепла и содержанием механических примесей не более 30% ПДН в местах работы персонала.

Если перед подачей воздуха его необходимо обработать, такой метод, как аэрация не подходит.

Для стабильного движения воздушных масс за счет разности давления перепад высот между точками забора и выброса должен составлять от 3 метров. В такого вида максимальная продолжительность горизонтальных вентканалов составляет 3 метра. Воздух в системе двигается со скоростью, не превышающей один метр в секунду.

Сооруженная по такому принципу вентиляционная система помещений дешева, просто монтируется и эксплуатируется. Однако эффективность ее нестабильна и варьируется от множества внешних факторов.

Механическое побуждение

В системах вентиляции помещений, работающих на механической тяге, применяются устройства, переправляющие массы воздуха на необходимые расстояния.

Воздух подается и отводится из рабочей зоны в нужных объемах при любых окружающих условиях. Если требуется, приточный воздух можно отфильтровать, охладить, нагреть, осушить или увлажнить. Естественная вентиляция не позволяет обеспечить оптимальные показатели воздуха. Параметры притока аналогичны показателям атмосферного воздуха.

Наиболее распространены системы вентиляции со смешанным побуждением.

Приточное оборудование подает в обслуживаемое здание свежий воздух. Одновременно с этим вытяжные механизмы вытягивают загрязненные, горячие или влажные пары.

При расчетах вентиляции помещений важно правильно сбалансировать объем подаваемого и отводимого использованного воздуха.

Локальная вентиляция

Принципиальное отличие локальной схемы воздухообмена в том, что воздух подается точечно в определенное место (локальная приточка) и отводится таким же способом (локальная вытяжка).

Вот перечень компонентов местной приточной вентиляции, используемых в помещениях промышленного назначения:

• воздушные души (потоки воздуха, идущие в определенное место с большой скоростью);
• отгороженные от общей площади участки, где создается особая атмосфера;
• воздушные завесы.

В связи с высокой эффективностью и экономичностью локальной вентиляции, она очень широко применяется на различных видах производств.

Вытяжная локальная вентиляция необходима, когда ядовитые вещества либо жар выделяются точечно и нужно предотвратить их распространение.

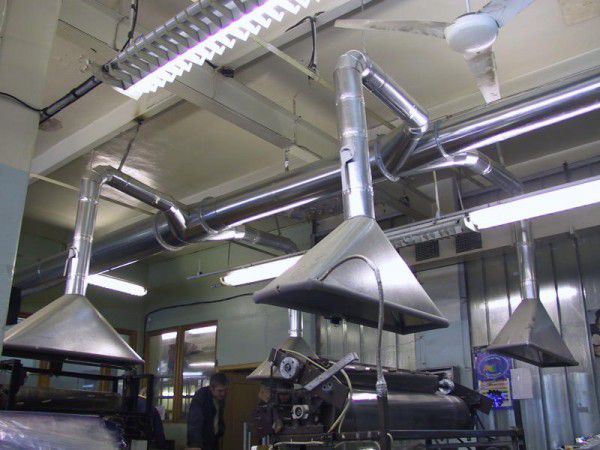

Элементы местной вытяжной вентиляции:

• вытяжные зонты;
• бортовые вытяжки;
• кожухи над оборудованием;
• воздушные завесы.

При расчетах вентиляции помещения учитываются следующие требования:

• локальная вытяжка не должна мешать ходу технологического процесса;
• вся поверхность выделения вредностей должна быть охвачена;
• выделения отводятся по ходу их физического движения (холодные направляются вниз, а горячие, согласно законам физики — вверх).

Отработанный воздух перед выпуском в окружающую среду обязательно очищается. Иногда достаточно лишь одного фильтра грубой очистки, при необходимости устанавливается каскад фильтров разной степени очистки. Несмотря на эффективность локальных систем, они не всегда справляются с поддержанием необходимого микроклимата.

Общеобменная вентиляция

Общеобменная вентиляционная система нужна тогда, когда вредные примеси, влага и тепло распределяются по всему объему помещения.

Приточная общеобменная система уменьшает концентрацию вредных веществ и вытесняет загрязненные воздушные массы.

Вытяжная общеобменная вентиляция представляет собой систему воздуховодов и вентилятор. Если протяженность вентканала не более 40 м, устанавливается осевой вентилятор, в противном случае — центробежный, как более мощный.

Особенности расчетов систем вентиляции

Расчеты и вид вентиляции помещения зависят от его назначения. должна удалять следующие виды загрязнений, выделяющиеся в процессе работы оборудования и людьми:

• горячий воздух;
• взрывоопасные и ядовитые примеси в воздухе;
• пары воды.

Расчет вентиляции помещения осуществляется по каждому из видов загрязнений, присутствующих в воздухе.

Расчет ведется по количеству приточного воздуха, необходимого для нормальных условий работы.

Расчет вентиляции по излишкам тепла:

Q=Qu + (3,6V — cQu(Tz — Tp)/c(T1 — Tp),

где Qu
— объем воздуха, отводимый локальными отсосами, в куб.мч, V
— количество теплоты, выделяемое оборудованием и продукцией, в ваттах, c
— теплоемкость, берется из справочников, равна 1,2 кДж, Tz
— температура отработанного воздуха, отводимого от рабочих мест, в градусах Цельсия, Tp
— температура приточного воздуха, в градусах Цельсия, T1
— температура удаляемого общеобменной вентиляцией воздуха.

Расчет для взрывоопасных и токсичных производств

При расчете вентиляции для производств с взрывоопасными или отравляющими выделениями, задача стоит в разбавлении их до предельно допустимого уровня.

Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp),

где М
— масса ядовитых веществ, выделяемых в воздух за 1 час, в мг, Km
— содержание ядовитых веществ, в отводимом местными системами воздухе, в мгкуб.м, Kp
— содержание отравляющих веществ в приточном воздухе, мгкубометр, Ku
— содержание отравляющих веществ, в воздухе, отводимом общеобменной системой, мгкубометр.

Расчет при повышенном содержании влаги

Q
=
Qu
+ (W
— 1,2(О
m
— О
p
)/(О1 — О
p
)),

здесь W
— количество влаги, попадающей в воздух цеха за 1 час, в мгч, Оm
— количество пара, отводимого локальной системой, в гркг, Оp
— влажность приточного воздуха, гркг, О1
— количество пара в воздухе, отводимом общеобменной системой, гркг.

Расчет выделений от персонала

При расчете вентиляции некоторых помещений важно учитывать каждый грамм влаги, попадающий в воздух. Тогда расчет осуществляется по числу сотрудников:

Q = N *m,

здесь N
— число сотрудников, m
— расход атмосферного воздуха в расчете на 1 чел в час.

Категории помещений по пожарной безопасности

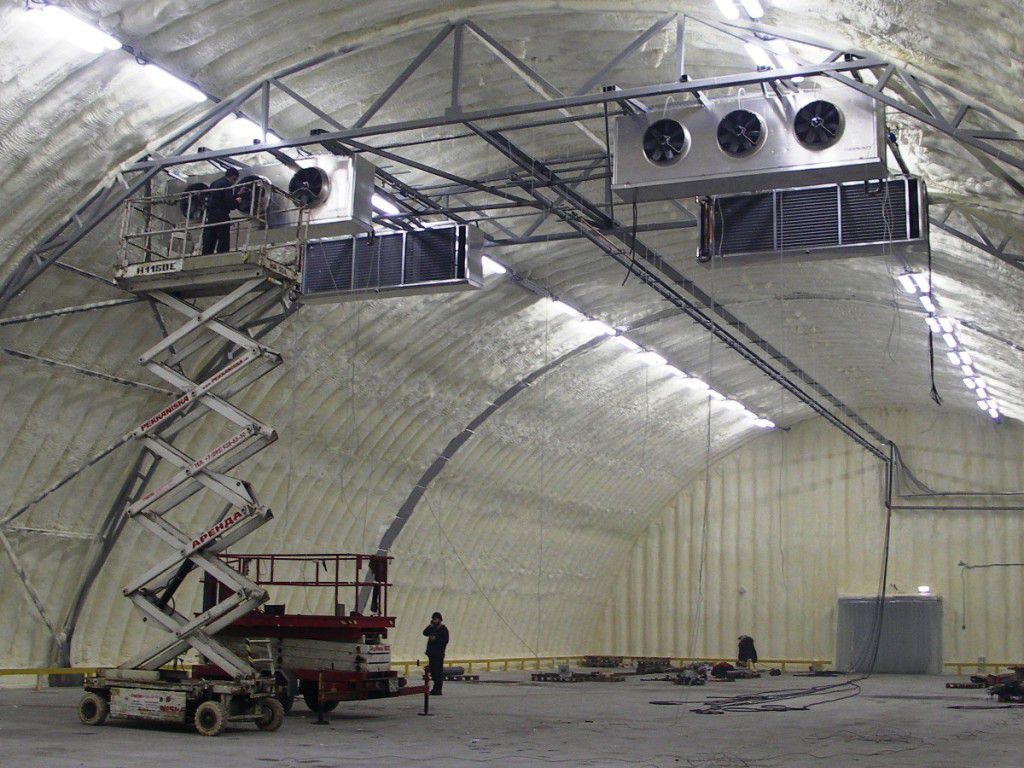

монтаж вентиляции ангараKONICA MINOLTA DIGITAL CAMERA

Помещения любого назначения: производственные, складские, жилые или общественные делятся на категории по вентиляции и пожарной безопасности:

• А
  — повышенная опасность взрывов, возгораний. Здания, в которых используются или выделяются легковоспламеняющиеся газы и субстанции или вещества, которые при контакте с воздухом (водой) могут загораться или взрываться с температурой вспышки до 28 градусов;
• Б
  — опасность возгораний или взрывов. Здания, в атмосфере которых присутствуют пыль или пар, легко воспламеняющиеся и имеющие температуру вспышки выше 28 градусов;
• В1 — В4
  — опасность возгораний. Здания, в которых выделяются или присутствуют жидкости, твердые или летучие вещества, трудно воспламеняющиеся при контакте с воздухом, водой или иными веществами;
• Г
  — умеренная опасность возгораний. Помещения, в которых присутствуют вещества в нагретом или расплавленном виде, выделяется обилие тепла, пламени. А также используемые в виде топлива или утилизируемые методом сжигания вещества;
• Д
  — слабая вероятность возгораний. Здания, в которых присутствуют не воспламеняющиеся вещества при температуре окружающей среды.

Создавая вентиляцию складских или производственных помещений, единую систему предусматривают в следующих случаях:

• для жилых домов;
• для административных зданий, бытовых, общественных или промышленных помещений с категорией по вентиляции Д;
• промышленных с категорией помещений по вентиляции Б или А, занимающих до 3 этажей;
• промышленных с единственной категорией Д, Г или В;
• складских, занимающих до 3 этажей, имеющих категорию В, А или Б.

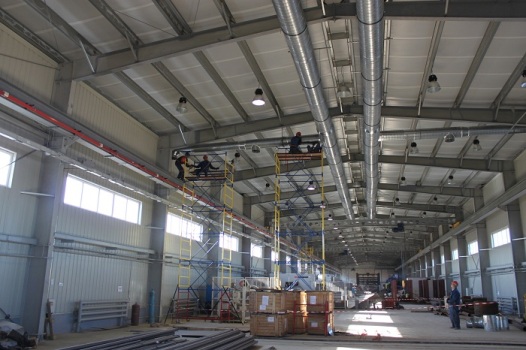

Особенности вентиляции складов

Подбирая вентиляцию складского помещения, необходимо руководствоваться СНиП «Общие санитарно-гигиенические требования к воздуху рабочей зоны», «Складские здания», «Пожарная безопасность зданий и сооружений».

Если типовая вентиляция помещения с естественной тягой не в состоянии создать требуемый микроклимат, используется механическое побуждение. Например, для вентилирования складских помещений с хранением продуктов питания не рекомендуется использовать аэрацию. Уличный воздух загрязнен, а очищать его зачастую нет возможности.

В некоторых случаях организовать аэрацию нельзя из-за архитектуры здания или его расположения. Тогда прибегают к механическому типу вентиляции помещения склада.

Если на складе хранятся вещества, выделяющие вредные или взрывоопасные газы (пары), устраивается механическая вентиляция.

Тем не менее, в подавляющем большинстве хранилищ организовывается общеобменная система с естественной тягой и однократным воздухообменом.

Инфильтрация

Как правило, склады не герметичны. Процесс воздухообмена между помещением склада и улицей называется инфильтрацией. При большой разнице температур инфильтрация может составлять 1,5 — 2 воздухообмена. Этот параметр непременно учитывается при проектировании основ вентиляции хранилища.

Если для склада достаточно 1-кратного воздухообмена, можно организовать лишь выдув отработанного воздуха. Приток восполнится инфильтрацией.

Чаще в складах устанавливаются бесканальные системы. Каналы при естественной тяге целесообразно применять в небольших вспомогательных зданиях с расчетным воздухообменом не более 1.

При аэрации приток воздуха обеспечивается за счет открытых форточек. Если концентрация примесей в воздухе составляет более трети от ПДК, аэрация не применяется.

В теплое время года воздух подается в складское помещение через проемы в стенах, расположенных на высоте не более 1,5 метров от земли. Это могут быть ворота, окна, раздвижные перегородки.

Зимой проемы для притока оборудуют на высоте 3 — 4 метров от земли. Их обязательно прикрывают козырьками от дождя и снега.

Отвод отработанного воздуха производится через вытяжные шахты или форточки. Усиливается тяга в системе с помощью установки на выходе вытяжной шахты дефлектора. А интенсивность тяги регулируют различными заслонками, шиберами, жалюзи.

Высота оголовка вытяжной шахты должна превышать высоту конька крыши на 50 см и более. В противном случае при сильных ветрах наблюдается обратная тяга.

Расчет объема приточного воздуха:

Опр=3600*
S
*
m
*
n
,

где S
— площадь форточек в кв.м, m
— скорость движения воздуха в мсек, составляет 1 — 1,5 при естественной тяге, n
— коэффициент расхода, зависит от угла открытия окна: при 90 градусах 0,65, при 45 — 0,44, при 30 градусах — 0,32.

Таблица 1.
Объем воздуха, проникающий через 1 кв.м форточки

Особенности вентиляции торговых помещений

Все торговые помещения можно условно разделить на 2 типа:

• Магазины-склады (крупные гипермаркеты типа Метро);
• Зонированные торговые комплексы (моллы типа Мега).

Магазины-склады

В первом случае не требуется подавать воздух в отдельные помещения. Потому вентиляция торгового помещения первого типа чаще всего представляет собой мощную приточно-вытяжную установку без зонирования климатических показателей.

Стандартным решением для магазинов-складов являются крышные кондиционеры. Это моноблочное оборудование, которое устанавливается на крыше здания и соединено с залом воздуховодами. Воздуховоды распределяются под навесным потолком. Кроме вентиляции руфтоп выполняет функцию отопления и кондиционирования.

Иногда устанавливают несколько руфтопов меньшей мощности вместо одного большого.

Крышные кондиционеры надежны, долговечны, тихо работают и достаточно экономичны. Единственный минус использования вентиляции торгового помещения этого типа — невозможность зонирования показателей воздуха.

Торговые комплексы

В торговых комплексах существуют зоны различного назначения: бутики, салоны красоты, кафе, склады. Которым требуется создавать разный микроклимат. Поэтому для каждого типа помещений делается расчет в зависимости от количества посетителей, выделения тепла, влаги (спа-салоны), дыма (залы для курящих).

Дополнительной сложностью является размещение торговых комплексов в нескольких уровнях, а также архитектурные особенности каждого помещения.

Стандартным выбором для вентиляции торговых помещений такого типа являются центральные кондиционеры. Это секционное оборудование, включающее секции:

• обогрева;
• шумоподавления;
• вентиляторов;
• увлажнения;
• фильтрации.

Модули заключены в общий корпус, который размещается в специальном отсеке здания. Так как центральный кондиционер не включает источники холода и тепла, его необходимо сочетать с чиллер-фанкойлом. Такая комбинация оборудования позволяет задавать индивидуальные параметры воздуха для каждого помещения, обслуживает здания любой площади. А еще этот вид оборудования для вентиляции помещений можно одновременно применять для подогрева воды в бассейне и замораживания льда на катке.

Такое сложное климатическое оборудование управляется только автоматизированно через центральный пульт.

Лекция
7

Нормализация
воздуха рабочей зоны

В создании здоровых
условий труда основную роль играют
системы отопления и вентиляции. В 1884 г.
Русский ученый И.Флавицкий создал так
называемую термическую теорию, доказав,
что самочувствие человека зависит от
сочетания трех параметров окружающего
его воздуха: температуры, влажности и
скорости движения. Эта теория получила
дальнейшее развитие, а комплекс трех
параметров стали называть метеорологическим
фактором.

Нормализацию
воздушной среды производственных
помещений осуществляют следующими
способами:

Поддержанием
нормируемой величины барометрического
давления (вакуум в производственных
помещениях не допускается);

естественной и
механической вентиляцией;

кондиционированием
воздуха;

локализацией
вредных факторов;

отоплением;

автоматическим
контролем и сигнализацией;

дезодорацией
воздуха (устранением неприятных запахов).

Нормирование
микроклимата и чистоты воздушной среды
на предприятиях осуществляют в
соответствие с требованиями СанПиН
2.2.4.548-96 «Гигиенические требования к
микроклимату производственных помещений»
и рядом других ГОСТ из системы стандартов
безопасности труда.

Причины
и характер загрязнения воздуха на
предприятиях

Для нормальной
деятельности организма человека
необходимо, чтобы воздух в рабочих
помещениях был по своему составу близок
к атмосферному. Однако создать такие
условия воздушной среды в производственных
помещениях практически невозможно. На
предприятиях сферы сервиса (швейные,
обувные, общественного питания и т.д.)
выделяются различные вредные газы, пары
и пыль. Содержание в воздухе производственных
помещений вредных веществ не должно
превышать предельно допустимую
концентрацию (ПДК). Согласно государственному
стандарту ПДК вредных веществ в воздухе
рабочей зоны – это концентрации, которые
при ежедневной (кроме выходных дней)
работе в течение 8 ч или при другой
продолжительности, но не более 41 ч в
неделю в течение всего рабочего стажа
не могут вызвать заболеваний или
отклонений в состоянии здоровья,
обнаруживаемых современными методами
исследований в процессе работы или в
отдаленные сроки жизни настоящего или
последующих поколений.

Единица измерения
ПДК – мг / м 3 .

В воздухе могут
находиться различные вредные вещества,
оказывающие однонаправленное воздействие
на человека. Для таких веществ, содержащихся
в воздухе в концентрации С 1 ,
С 2 ,
. . . , С n
и имеющих соответственно ПДК 1 ,
ПДК 2 ,
. . . , ПДК n ,
должно выполняться следующее соотношение

С 1 /ПДК 1
+С 2 /ПДК 2
+ . . . + С n /ПДК n
< 1.

При одновременном
содержании в воздухе нескольких видов
вредностей, не обладающих однонаправленным
действием, их ПДК остаются такими же,
как и при изолированном их воздействии.

По степени
воздействия на организм человека вредные
вещества подразделяются на четыре
класса опасности; 1–й – вещества
чрезвычайно опасные; 2-й – вещества
высокоопасные; 3-й – вещества умеренно
опасные; 4-й вещества малоопасные. В
основе данной классификации – показатели,
характеризующие ПДК вредных веществ и
их среднюю смертельную концентрацию в
воздухе.

ПДК распространяются
на воздух рабочей зоны всех рабочих
мест независимо от их расположения в
производственных помещениях и на
открытых площадках.

Рабочей зоной
считается пространство высотой 2 м над
уровнем пола или площадки, на котором
находятся места постоянного или
временного пребывания работающих.
Постоянным рабочим местом считают
место, на котором работающий находится
более 50 % своего рабочего времени или
более 2 часов непрерывно.

Профилактика
загрязнения вредными веществами воздуха
производственных помещений заключается
в герметизации оборудования, применении
местной и общеобменной приточно-вытяжной
вентиляции, рационализации технологического
процесса, предупреждении образования
вакуума в цехах, особенно в зимний и
переходный периоды года. Вакуум
способствует более интенсивному выбросу
вредных веществ (пыли, паров, газов) из
щелей технологического оборудования.

Температура воздуха
в рабочем помещении зависит в основном
от производственного процесса. Так,
например, источниками теплоты на
предприятиях общественного питания
являются печи, котлы, паропроводы и т.д.
В теплое время года добавляется еще и
теплота солнечного излучения. Повышенная
температура воздуха в рабочем помещении
вызывает быструю утомляемость работающих,
перегрев организма и большое потовыделение.
Это ведет к снижению внимания, вялости
и может явиться причиной производственного
травматизма.

При выполнении
тяжелой физической работы в помещении
с температурой 30 С
происходит обессоливание и обезвоживание
организма, которое может достигать 10 –
12 л в смену. Нехватка воды в организме
вызывает сгущение крови и нарушение
деятельности сердечно-сосудистой
системы, питания тканей и органов. При
определении рабочих мест для обслуживания
технологических процессов следует
иметь в виду, что температура воздуха
повышается на 1 . . . 2
С и более на каждый метр высоты и может
достигать 40 – 50 С.
Это необходимо учитывать при устройстве
рабочих площадок для обслуживания
высокогабаритного оборудования.

Выделение тепла
организмом человека зависит от тяжести
выполняемой работы. В этой связи все
работы разделяют на три категории;
легкая, средней тяжести и тяжелая.

			Характеристика работы		Затраты энергии, Вт/ч
I– легкие работы			Работа проводится сидя, стоя или связана с ходьбой, но не требует систематического физического напряжения или поднятия и переноски тяжестей
II– работы средней тяжести		Физические работы, выполняемые стоя или сидя, связанные с постоянной ходьбой, но не требующие перемещения тяжестей
		Физические работы, связанные с постоянной ходьбой и переноской незначительных тяжестей (до 10 кг)
III– тяжелые работы			Работа связана с систематическим физическим напряжением, а также с постоянными передвижениями и переноской значительных тяжестей массой более 10 кг

По количеству
тепловыделений на 1 м 2
площади производственные помещения
делят на две категории; с незначительным
(не более 23,2 Вт/м 2)
и значительным (более 23,3 Вт/м 2)
избытком тепла.

Одним из процессов
приспособления к метеорологическим
условиям является терморегуляция
организма человека. Терморегуляцией
называется способность организма
регулировать теплообмен с внешней
окружающей средой, сохраняя при этом
температуру тела на определенном,
постоянном уровне – в среднем 36,6 С.

Значительное
влияние на терморегуляцию организма
человека оказывает влажность воздуха.

Основные
виды вентиляции

Назначение
и классификация систем вентиляции

Вентиляция – это
организованный воздухообмен. Задачей
вентиляции является создание в помещениях
воздушной среды, удовлетворяющей
санитарно-гигиеническим и технологическим
требованиям, путем удаления из помещений
воздуха, содержащего вредности (избыточное
тепло, избыточная влага, вредные газы,
пары, пыль), и замены его свежим (чистым).
Естественное проветривание помещений,
происходящее через неплотности в
наружных ограждениях (инфильтрация),
не является организованным воздухообменом.

В зависимости от
способа перемещения воздуха системы
вентиляции классифицируются на
естественные и с искусственным
(механическим) побуждением.

При естественной
вентиляции воздухообмен в помещении
происходит за счет разности температур
и удельной массы внутреннего и наружного
воздуха, а также воздействия ветра.
Такой вид вентиляции называют аэрацией.
Аэрация представляет собой рассчитываемую
и управляемую естественную вентиляцию.

Системы вентиляции,
в которых воздух перемещается с помощью
воздуходувных машин (главным образом
вентиляторов) называются системами с
искусственным побуждением.

По направлению
действия системы вентиляции подразделяются
на вытяжные, удаляющие воздух из
помещений, и приточные, подающие воздух
в помещения. В большей части производственных
помещений осуществляется приточно-вытяжная
вентиляция.

По радиусу действия
все системы вентиляции можно разделить
на общеобменную и местную. Действие
общеобменной
вентиляции
(приточной,
вытяжной, приточно-вытяжной) основано
на разбавлении загрязненного, перегретого
или влажного воздуха помещения свежим
воздухом до допустимых гигиенических
норм во всем объеме помещения. Эту
систему вентиляции, как правило, применяют
при равномерном расположении по площади
производственного помещения источников
выделения теплоты, влаги, вредных
веществ. Местную
вентиляцию устраивают
для удаления вредных веществ и избытков
тепла непосредственно в месте их
образования, чем обеспечивается
максимальное улавливание вредностей
при минимальном расходе воздуха.

В производственных
помещениях обычно имеется и общеообменная
и местная, т.е. комбинированная вентиляция.

С целью экономии
энергии на подогрев воздуха зимой и
охлаждение летом воздух не удаляется
наружу, а направляется на повторную
обработку. Такие системы называются
рециркуляционными. При полном отсутствии
поступления в систему наружного воздуха
ее относят к системам с полной
рециркуляцией, при подмешивании к
поступающему снаружи воздуху внутреннего
воздуха – к системам с частичной
рециркуляцией.

Канальные системы
вентиляции имеют разветвленную сеть
воздуховодов для перемещения воздуха
(канальные системы). В бесканальных
системах каналы (воздуховоды) отсутствуют,
например, при установке вентиляторов
в стене, в перекрытии, при естественной
вентиляции и т.д.

Естественная
вентиляция

Процесс вентилирования
воздуха сопровождает жизнедеятельность
человека, проводящего основное время
в помещениях промышленного, производственного
или бытового назначения. В связи с этим
естественная вентиляция является
наиболее распространенным видом
вентиляции. Естественная вентиляция
создается без применения электрооборудования
(вентиляторов, электродвигателей) и
происходит вследствие естественных
факторов. К их числу относятся тепловой
(или гравитационный) и ветровой напоры.
Под тепловым напором понимается то
давление, которое возникает вследствие
разности плотностей (или объемных весов)
воздуха, имеющего разную температуру.
Ветровым напором называется давление,
оказываемое ветром на поверхности
различных предметов, в том числе и на
строительные конструкции.

В помещениях с
большим притоком тепла внутренний
воздух всегда теплее наружного воздуха.
Более тяжелый наружный воздух, поступая
в здание, вытесняет из него менее плотный
теплый воздух. При этом в замкнутом
пространстве помещения возникает
циркуляция воздуха, вызываемая источником
тепла, подобная той, которую вызывает
вентилятор. На определенной высоте
помещения, в так называемой плоскости
равных давлений, эта разность равна
нулю (рис. 1. Ниже плоскости равных
давлений существует разрежение, что
обусловливает приток наружного воздуха,
а выше — некоторое избыточное давление,
за счет которого нагретый воздух
удаляется наружу.

Рис. 1. Схема
распределения давления воздуха при
естественной

вентиляции в здании

Давление, заставляющее
воздух перемещаться при естественной
вентиляции, определяют по формуле

где 
Н

— плотность наружного воздуха, кг/м 3 ;

ВН

— плотность воздуха внутри помещения,
кг/м 3 ;
h

— расстояние по вертикали от центра
приточного проема до центра вытяжного,
м; g

— ускорение свободного падения, равное
9,81 м/с 2 .

Это давление
расходуется на преодоление сопротивления
движению воздуха в помещении и придание
ему необходимой скорости при выбросе
в атмосферу.

Количество
приточного воздуха G
,
кг/ч, которое должно поступать в приточные
проемы аэрируемого здания, определяют
по формуле

где
Q

— теплоизбытки в помещении, Вт; с

— удельная массовая теплоемкость воздуха,
кДж/(кг·°С); t
УД

— температура удаляемого воздуха, °С;
t
ПР

— расчетная температура приточного
воздуха, °С.

Температуру
удаляемого воздуха вычисляют по формуле

где
t
Р.З

— температура в рабочей зоне, которая
не должна превышать установленную
санитарными нормами, °С; t


температурный градиент по высоте
помещения, °С/м (находится в диапазоне
0,5… 1,5 °С/м); Н

— расстояние от пола до центра вытяжных
проемов, м; h
Р.З


высота рабочей зоны, принимаемая равной
2 м.

Определяем
скорость воздуха в нижних проемах

где
μ

–
коэффициент
расхода,
зависящий
от конструкции створок и угла их открытия
(для
створок,
открытых
на 90°,
μ=0,6;
на
30°
– μ=0,32);
F

–
площадь
нижних проемов,
м 2 .

Потери
давления в нижних проемах определяются
по формуле

Находим
избыточное давление в плоскости верхних
вытяжных проемов

Требуемая
площадь верхних проемов равна

где 
УД

– плотность удаляемого воздуха; v
2

– скорость воздуха в верхних проемах,
равная

При ветреной погоде
с наветренной стороны здания образуется
зона повышенного давления воздуха за
счет затормаживания перемещающихся
воздушных масс, а с подветренной и над
кровлей здания — разрежение (рис. 2).

Рис. 2. Движение
воздушных потоков при обтекании здания
в ветреную

Благодаря
образующейся разнице давлений наружный
воздух входит в здание через открытые
проемы с наветренной стороны здания и
выходит через открытые отверстия с
противоположной, подветренной стороны.

Воздух, поступающий
в помещения или удаляемый из них, в
системах естественной вентиляции может
передвигаться по специальным каналам

воздуховодам. В этом случая системы
называются канальными. Схема такой
системы естественной вентиляции
производственного помещения, используется
ветровой напор показана на рис.3.

Ветер обдувает
специальное устройство – дефлектор,
позволяющее создавать разряжение при
любых направлениях ветра. К дефлектору
присоединяется сеть воздуховодов, через
которую из различных точек помещения
удаляется воздух, содержащий те или
иные вредности.

Рис. 3. Схема
естественной вентиляции производственного
помещения под действием ветрового
напора: 1 – вытяжное отверстие; 2 –
воздуховод; 3 — дефлектор

Дефлектор
представляет собой насадок, который
ставится в устье труб или шахт, а также
непосредственно над вытяжными отверстиями
в крышах зданий. Принцип действия
дефлектора основан на использовании
энергии потока воздуха — ветра. При
обтекании воздухом в лобовой части
дефлектора создается зона положительного
давления, а в остальной части (примерно
5/7 периметра) — зона разряжения, что
способствует усилению вытяжки воздуха
из помещения. Наибольшее распространение
нашли дефлекторы типа ЦАГИ круглой
(см.рис. 4) и квадратной формы.

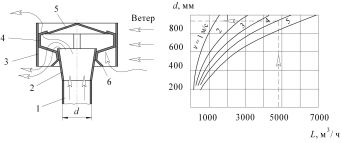

Рис. 4. Дефлектор
ЦАГИ и
номограмма для подбора дефлекторов:

1 
патрубок; 2
диффузор; 3
корпус;
4 
лапки; 5 — зонт-колпак; 6
конусный
щиток

Дефлектор ЦАГИ
представляет собой цилиндрическую
обечайку 2, в нижней части которой
установлен диффузор 1.

Колпак 3 служит
для защиты от попадания атмосферных
осадков в патрубок 5, а конус 4 — для
предохранения от задувания внутрь
дефлектора. При обдувании диффузора 1
ветром внутри обечайки создается
разрежение, вследствие чего воздух из
помещения по воздуховоду поступает в
патрубок 5 и затем выходит наружу через
две кольцевые щели между обечайкой и
краями колпака 3 и конуса 4.

Подбор
дефлекторов удобно производить с помощью
номограмм. На рис. 4 приведена номограмма
для подбора диаметра патрубка дефлектора
производительностью L
,
м 3 /ч,
по скорости ветра без учета гравитационного
давления.

Достоинствами
естественных систем вентиляции являются
дешевизна устройства вентиляции,
простота монтажа и надежность, вызванная
отсутствием электрооборудования и
движущихся частей. Обратной стороной
дешевизны естественных систем вентиляции
является сильная зависимость их
эффективности от внешних факторов –
температуры воздуха, направления и
скорости ветра и т.д. Кроме этого, такие
системы в принципе нерегулируемы и с
их помощью не удается решить многие
задачи в области вентиляции.
