Сегодня, существует масса вариантов обогрева помещений в холодное время года. Среди наиболее востребованных и спорных у наших соотечественников, является система отопления с теплыми полами. О данной отопительной системе, ее разновидностях, преимуществах и недостатках и пойдет речь в этой публикации.

Зачем греть напольное покрытие? Чтобы ответить на этот вопрос следует разобрать принцип распределения тепла в помещении при классической, радиаторной системе отопления (СО) и посредством теплого пола.

Для этого необходимо добавить практически не требующую обслуживания работу. Важно отметить, что электрический подогрев пола не является центральной системой. Управление температурой в отдельных помещениях индивидуально, независимо от других установок и любого источника тепла. Вы можете использовать его в выбранных комнатах даже в отопительный сезон. В случае «водяного этажа» в этом случае требуется вся или часть установки.

Использование в качестве вспомогательного источника тепла

Дополнительным преимуществом тонкопленочной установки является возможность самосборки быстро, практически в любое время, не только при новых инвестициях или капитальном ремонте. Нагревательные маты, благодаря своей малой толщине, могут быть уложены на готовой стяжке или на старом полу в слое клеящего раствора под новым напольным покрытием. Тепловые пленки устанавливаются в процессе укладки панелей пола. Единственным изменением компоновки панелей будет размещение нагревательных пленок на влажной пене и покрытие простой фольгой.


В первом случае, радиаторы создают боковой нагрев: теплый воздух от батарей поднимается к потолку, после чего, смешиваясь с более холодными воздушными массами, опускается в нижнюю часть помещения. Человек всегда находится в зоне с более холодным воздухом, и для поддержания комфортной температуры требуется больший нагрев воздуха в комнате.

Стоимость установки различна для обеих групп электроподогрева. Тонкопленочные установки относительно недороги, как для сборки, так и для эксплуатации. Если его основным приложением является перегрев выбранных помещений, эксплуатационные расходы будут формироваться на уровне газового отопления. Но тогда затраты на отопление отопления, используемого для отопления, значительно выше.

Ограничение накопительного нагрева может быть значительной нагрузкой на пол бетоном и поэтому не всегда может применяться на верхних этажах старых зданий. Подпольное отопление является идеальным решением при нагревании с помощью теплового насоса, конденсационного котла или солнечных коллекторов. Низкая температура теплоносителя делает эти источники тепла наиболее эффективными, обеспечивая максимальную экономию на расходах на отопление.

При отоплении теплыми полами нагретый воздух поднимается к потолку по всей площади комнаты. Другими словами, поверхность напольного покрытия является одним большим радиатором. При данном типе обогрева человек находится в зоне наибольшего комфорта.

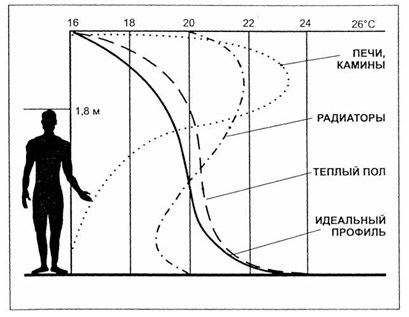

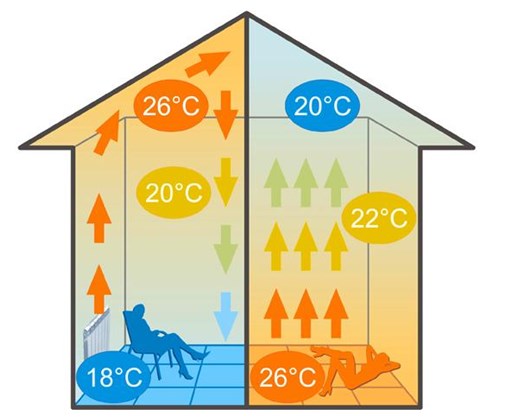

Как видно из рисунка, кривая профиля СО «теплый пол» наиболее приближена к идеальной.

Полы с подогревом — основные преимущества

Подпольное отопление — это вся поверхность пола — «радиатор» имеет большую поверхность, около 70% тепла излучает. Это экономит энергию на 6-12% в год. Подогрев полов расположен на полу, разделяющем отдельные этажи здания или на бетонном фундаменте на земле. Он состоит из влажной изоляции, теплоизоляции, нагревательных труб, бетонной стяжки и пола.

Он изготовлен из полиэтиленовой пены с дополнительной фольгой. Размещенный вдоль стен отделяет напольный носик от конструкции здания — позволяет бетонному носику «работать». Теплоизоляция используется для максимально возможного количества тепла в отапливаемом помещении и как можно меньше ускользает. В зависимости от местоположения комнаты изменяется толщина теплоизоляции. Изоляционная плита изготовлена ​​из пенополистирола толщиной 30 мм и приклеена к поверхности алюминиевой фольги, как правило, основной изоляции.

Разновидности, преимущества и недостатки

Сегодня, существует два вида данной СО:

  • Водяные.
  • Электрические.

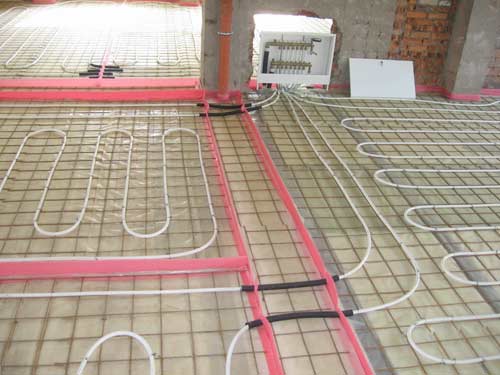

Система теплого пола водяного представляет собой сложный контур из труб, по которым циркулирует нагретый теплоноситель из отопительной системы или бойлера. Для создания водяной системы обогрева применяются металлопластиковые, полиэтиленовые или медные трубы, уложенные на подготовленное основание и залитые цементным раствором или специальной самовыравнивающейся смесью.

Полы с подогревом — отопительные трубы

Алюминиевая фольга печатается сеткой, которая облегчает прокладку отопительных труб. Если толщина изолирующей плиты недостаточна, используется дополнительная изоляция требуемой толщины. Со специальными штифтами нагревательная труба прикрепляется к изоляционной плите. В домах для одной семьи для подогрева пола чаще всего используются пластиковые многослойные трубы с внешним диаметром 16 мм.

При нагревании и охлаждении бетонная стяжка «работает». При принятии решения о подогреве пола для уменьшения трещин в бетоне используются меры для повышения его пластичности и прочности, так называемые. пластификаторы, полипропиленовые волокна или армирующая сетка.

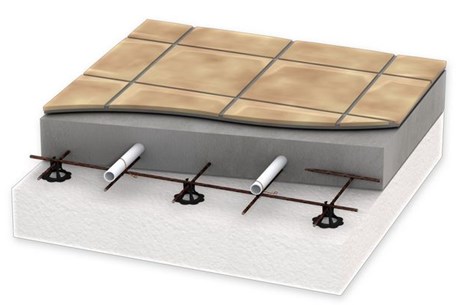

Существует и «сухой» способ укладки труб. В данном варианте монтаж нагревательного элемента производится на деревянное основание или лаги в специальные алюминиевые желоба или на пластины. Сверху, вся конструкция накрывается водоотталкивающей прокладкой, на которую и настилается финишное покрытие.

Особенностью водяного обогрева является обязательное утепление поверхности перед укладкой труб. Практическим путем доказано, что для создания механической прочности и надлежащего качества теплоизоляции, оптимальная толщина нагреваемого покрытия должна составлять 130 мм. В некоторых случаях допускается незначительное снижение толщины «пирога», но не менее, чем до 80 мм.

Расчет
электрической системы теплого
пола

Полы с подогревом пола могут быть выполнены из керамической плитки, камня, напольных покрытий, паркета, панелей для пола и т.д. эти материалы отличаются термическим сопротивлением — степенью сложности теплопередачи. Подогрев пола лучше всего подходит для полов из керамической плитки или камня — они имеют наименьшее тепловое сопротивление. Ковры, паркет, препятствуют передаче тепла, и поэтому на этапе проектирования напольного отопления этот тип напольного покрытия следует учитывать.

Электрическое напольное отопление — все более распространенное в домах и квартирах — может служить в качестве основного отопления или дополнения к традиционной системе отопления. С точки зрения инвестиций, электрическое отопление пола является одним из самых дешевых, поэтому оно не только установлено в ванной комнате.

Основным преимуществом данной конструкции является более равномерное и правильное распределение тепловой энергии по помещению, если она используется как основная СО. Недостатком является сложный и дорогостоящий монтаж, который компенсируется сниженными затратами на эксплуатацию.

Важно! К недостаткам водяного теплого пола в квартире можно отнести необходимость согласований и разрешений, которые для будущего владельца могут вылиться в «копеечку».

Нагрев поверхности — это тип системы отопления, в которой традиционные, подвесные радиаторы не используются — комнаты нагреваются каналами, чаще всего скрытыми под поверхностью пола. Самые популярные системы пола включают в себя подогрев воды и электричества. Электрическое напольное отопление не так популярно, как вода — электрическая имеет преимущество над водой, что легко сделать и не требует много работы и финансовых ресурсов.

Какая мощность нагрева понадобится

Из-за стоимости эксплуатации на протяжении многих лет, электрический подогрев пола не пользовался большим интересом, скорее, он использовался в качестве отопления в ванной, кухне или гостиной. Часто это была альтернатива нагреву воды в модернизированных зданиях и светлых полах. В настоящее время эта ситуация меняется — здания, особенно те, которые имеют низкий уровень энергии, нуждаются в большей энергии для отопления. Более низкий спрос на энергию также является низкой стоимостью владения, и это побуждает пользователей инвестировать в электрическое отопление пола.

Теплый пол электрический бывает двух типов:

  • Кабельный.
  • Пленочный.

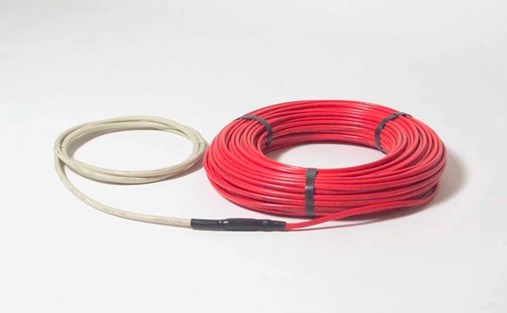

Кабельный пол

имеет достаточно высокий КПД и состоит из трех компонентов: нагревательного кабеля, термодатчика и термостата.

В зависимости от модели системы, может применяться кабель одно – или двужильный. Первый состоит из экранированной металлической жилы и наружной изоляции, защищающей кабель от механических повреждений.

Принцип электрического напольного отопления такой же, как и вода, за исключением того, что электрический подогрев пола состоит из нагревательных кабелей или специальных нагревательных матов, которые передают тепло через пол в помещение. Нагревательные кабели, используемые в защитном покрытии, обычно изолированы и экранированы. Переработка — самый дешевый способ для электроподогрева, но, как и в случае с водяным полом, решение об установке должно быть выполнено на этапе проектирования дома.

Кабели толщиной 3-7 мм изготовлены из специально отобранного материала электросопротивления, что заставляет кабель нагреваться, когда ток течет через него. Вы можете складывать их более или менее часто, принимая во внимание более высокую потребность в тепло, например, под окнами и на внешних стенах — диапазон между кабелями определяется в инструкциях по установке.

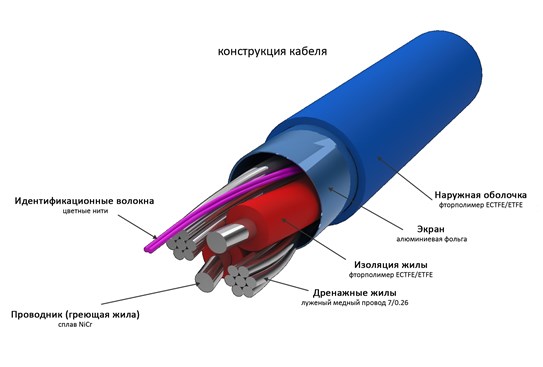

Двужильный нагревающий элемент состоит из двух проводников – нагревающего и питающего, которые защищены металлическим экраном и изоляционным слоем.

Как правило, кабельные системы предлагаются производителями в виде рулонов проводника, намотанного на катушках или матов. Мощность кабеля варьируется от 17 до 21Вт/м.

Не размещайте нагревательные кабели под фиксированными компонентами, например, под ванной или стиральной машиной. Более дорогими альтернативами являются нагревательные маты — специальная решетка сетки со сварным нагревательным кабелем, смонтированная в клеевом слое или самовыравнивающейся массе, непосредственно под плитами, панелями или паркетом. Если вы не хотите удалить старый пол, вы можете наложить на него нагревательный мат и накрыть его новой терракотой. Очевидным преимуществом нагревательных матов является их простота установки — нагревательные кабели встроены в стекловолоконную или пластиковую сетку.

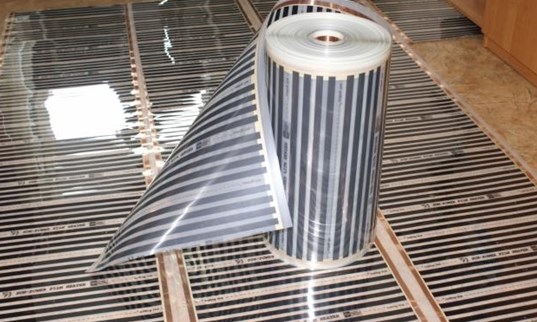

Пленочный теплый пол

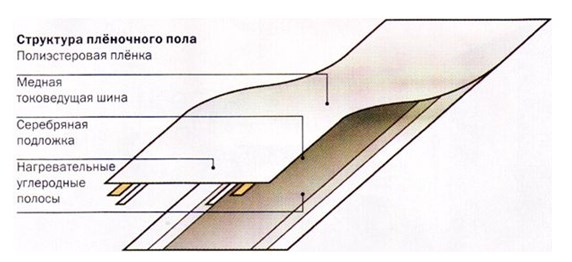

представляет собой нагревательный элемент в виде токопроводящих полос, находящихся между слоями полиэтиленовой пленки и заламинированных в специальный гибкий полимер.

Принцип работы данной СО сходен с действием солнца: пленочное покрытие нагревает не воздух, который является плохим проводником тепла, а окружающие предметы. Именно поэтому пленочные системы и называют инфракрасными.

При необходимости маты можно приспосабливать к форме комнаты, разрезая их соответствующим образом. Они либо односторонние, либо двусторонние. Они являются односторонними, благодаря их конструкции, которые проще укладывать и собирать, а маты тоньше с обеих сторон, что очень важно в случае отремонтированных помещений, которые не позволяют поднимать пол. Помните, что оба холодных провода подаются в одну точку подачи.

Преимущества электрического напольного покрытия. Хотя установка электрического напольного отопления иногда дает инвесторам больше проблем, чем традиционный настил, преимущества переопределяют его в нескольких важных моментах. Прежде всего, нагретый пол отражает тепло в основном излучением, принимая во внимание наиболее благоприятное распределение температуры для человека — теплее у ног, кулер в голове. С другой стороны, разница в температуре пола и воздуха не вызывает сильной циркуляции воздуха — движение воздуха происходит медленнее, что ограничивает распространение пылевых частиц, как это имеет место в лучистых отопительных помещениях.

Комплект пленочных полов состоит из нагревательного элемента определенной площади и мощности, терморегулятора (электронного или механического) и соединительных кабелей.

Особенностью данной конструкции является простота установки, которая не требует монтаж в стяжку. Основным преимуществом пленочных моделей является то, что при выходе из строя участка нагревательного элемента, вся конструкция остается работоспособной. Недостатком является высокая стоимость и возможность деформации пленки мебелью и предметами интерьера.

В энергоэффективных и пассивных домах он все чаще становится основным источником тепла. Значительным преимуществом электрического пола является то, что, несмотря на его значительную тепловую инерцию, его относительно легко регулировать. Для каждого контура отопления в помещении вы можете легко установить термостаты и центральную панель приборов.

Почему мы выбираем теплый пол?

Благодаря использованию термостатов, особенно программируемых, вы получаете возможность поддерживать заданную температуру в определенное время и использовать электричество по более низкой цене. Электрический пол — хороший выбор, если вы хотите улучшить комфорт своей комнаты при ремонте. Если вы планируете строить дома с высокой энергией, электрическое отопление пола может быть базовой системой отопления — замена гораздо более дорогостоящего водяного этажа низкотемпературным источником тепла. Электрическое отопление пола может быть дополнено фотогальваническими ячейками.

Применение в качестве основной системы обогрева


Устройство теплого пола вполне позволяет использовать как водяные, так и электрические модификации в качестве основной отопительной системы.

Следует понимать, что возможность обогрева жилища теплыми полами может рассматриваться только после сопоставления теплопотерь дома и теплоотдачи полов. Данная СО может обеспечить теплоотдачей не более, чем 100 Вт/м 2 . Хорошо утепленный дом имеет теплопотери – 40 Вт/м 2 . Если вы предполагаете обогревать теплыми полами не утепленный кирпичный дом, с теплопотерями от 300Вт/м 2 , то вам следует отказаться от данной затеи и применять классическое радиаторное отопление.

Снижение фотогальванических цен становится все более распространенным явлением. Стоимость электрического напольного отопления значительно ниже уровня воды — нет необходимости устанавливать устройства подачи энергии для установки, например, котла или теплового насоса. При выборе системы радиатора или напольного отопления вам необходимо дополнительно заплатить за оборудование, автоматику котла, котлы, распределители, радиаторы и т.д.

Подогрев пола может использоваться в качестве дополнения к существующей системе отопления или также как система центрального отопления. Безразлично, устанавливаете ли вы напольное отопление непосредственно во время строительства или позже — важно учитывать, какой тип подогрева пола будет подходящим для ваших четырех стен и, естественно, пола.

Если планируется использовать теплый пол как основное отопление, то водяные системы имеют некоторое преимущество перед электрическими.

Совет: Специалисты рекомендуют максимально увеличить нагреваемую площадь, отказавшись от ковров. Кроме этого, необходимо поднять мебель и распределить нагревательный контур таким образом, чтобы участки с большей теплоотдачей находились вблизи к наружным стенам.

Мы упростим вам решение, и мы дадим вам обзор преимуществ и недостатков электрических и водонагревательных систем. Нормальные радиаторы нагревают воздух, так что помещение циркулирует — теплый воздух поднимается, остывает, падает и закрывает контур. Таким образом, большое количество пыли перемещается и воздух сохнет. Кроме того, теплый воздух остается под потолком, а пол холодный.

Тем не менее, обогрев полов нагревается снизу с приятным и однородным сияющим теплом. Это помогает людям с аллергией и аллергией, потому что воздух не высушен и не вызывает циркуляцию пыли. Большая часть тепла находится на полу. Еще одним преимуществом подогрева пола является дополнительная поверхность. В отличие от радиаторов, обогрев полов не находится в помещении, но незаметно размещается в подложке. Их можно комбинировать практически с любым типом пола.

Использование в качестве вспомогательного источника тепла

В данном случае, в задачу теплых полов входит подогрев определенных участков напольного покрытия. Как правило, это детская комната, санузел и (или) лоджия. С такой задачей лучше справятся электрические разновидности данной СО. Это связано с тем, что электрический нагревательный элемент имеет одинаковую температуру нагрева по всей длине проводника, чего невозможно добиться в водяных системах.

Сфера применения

Большинство наших соотечественников интересует вопрос, в каких случаях и где целесообразно применение теплый полов. Электрические лучше всего подходят для:

  • Организации резервной (дополнительной) СО в детской, ванной комнате, обогрева веранд, мансард и лоджий.
  • Временного нагрева участков напольного покрытия, например, в санузле.
  • Организации СО в многоквартирных домах, где установка водяных систем запрещена.

Водяные (гидравлические) теплые полы целесообразно применять при использовании их, как основной СО в доме.

Мифы и реальность

Существует масса слухов, связанных с применением теплых полов в частных домах и квартирах. Как правило, большинство утверждений придумано производителями и продавцами данных СО для привлечения большего количества потенциальных покупателей. Вот только некоторые из них:

  1. Нагреваемое напольное покрытие экономичней классической радиаторной СО. Данное утверждение справедливо для хорошо утепленных домов с автономной системой отопления на основе конденсационных котлоагрегатов, и только в узком температурном диапазоне теплоносителя 35 — 40°С.
  2. При классическом обогреве на полу холодно, а под потолком воздушные массы перегреты. Разница между температурой воздуха в верхней и нижней части комнаты, хорошо утепленного дома, при радиаторной СО, составляет не более 3°С, что не сказывается на самочувствии человека.
  3. Теплый пол эффективней и быстрее прогревает помещение. В понятие эффективно входит не только скорость нагрева, но и инерционность нагревательного элемента. Другими словами, с какой скоростью прибор нагревается и остывает. Радиаторы (в зависимости от материала) остывают в 6 раз медленнее.

Важно! Следует понимать, что говорить об экономии энергоресурсов при отоплении теплыми полами не приходится. Данная СО предназначена для увеличения уровня комфорта в помещении.

Каждый человек при постройке дома сталкивается с устройством системы отопления. Примерно то же самое происходит при капитальном ремонте домов более старой постройки.

Замена старой отопительной системы или устройство новой подводит нас к вопросу: что выбрать – теплые полы или радиаторы отопления?

Какой системе отопления отдать предпочтение

С одной стороны радиаторы отопления более привычны и кажутся более надежными, а с другой счастливые обладатели теплых полов вовсю рекламируют их удобство, надежность и практичность.

Помочь с выбором помогут следующие практические наблюдения:

  1. Радиаторы портят интерьер;
  2. Радиаторы греют стены, а теплые полы только воздух в комнате;

  1. Устройство теплых полов требует более значительных трудовых и денежных затрат;
  2. Температура в помещении, которое отапливается теплым полом, может быть понижена на 2 0 С по сравнению с радиаторным обогревом без потери комфорта;
  3. У теплых полов высокая тепловая инерция. Время их разогрева составляет от 1-3 часов до суток. С другой стороны это может быть и достоинством, так как цикл остывания такой же;
  4. Суммарно расходы на эксплуатацию теплых полов меньше чем радиаторов отопления;

Итак, вывод однозначен, если вы смотрите в будущее, а не живете одним днем следует выбрать отопление теплым полом без радиаторов. Первоначальные затраты будут высоки, но с течением времени они окупятся. Да, и с чисто практической точки зрения, ходить по теплому полу куда приятнее, чем по ледяному.

Все это работает лишь в том случае, если вы собираетесь дальше в этом доме жить. К тому же можно значительно уменьшить расходы на установку, если делать все своими руками.

Выбираем тип теплого пола

Итак, мы определились, что будем использовать теплый пол как основное отопление. И снова перед нами возникает проблема, какой тип выбрать? По большому счету их два – электрический и водяной.

Рассмотрим более подробно их достоинства и недостатки. Необходимо заранее оговориться, что основным критерием выбора того или иного типа может стать толщина , а значит уменьшение высоты помещения.

В случае электрического вида – 30-60 мм, а в случае водного – до 160 мм.

  • Электрические теплые полы в основном предназначены для обогрева помещений с небольшой площадью – кухня, ванная
    . В противном случае затраты на электроэнергию могут быть очень велики. Тем более что цена на электроэнергию постоянно растет.
    В настоящее время наибольшей популярностью пользуются термоматы. Установить их своими руками может даже непрофессионал. С установкой помогает справиться инструкция, которая входит в комплект поставки. Использование пленочных типов позволяет встраивать их прямо в клей для плитки, а значит, высота помещения не уменьшается.

Обратите внимание!
Установка электрических теплых полов под ламинат или паркет категорически не рекомендуется!

  • Водяные теплые полы требуют более значительных первоначальных затрат
    . Однако отопление загородного дома теплыми полами на водной основе в разы дешевле в эксплуатации, чем обогрев электрическими. Температура теплоносителя в этом случае ниже, чем в электрических, что позволяет класть сверху ламинат.

Обратите внимание!
Класть паркет даже на водяной обогреватель не рекомендуется.
Он будет рассыхаться.

  • Также к достоинствам этого вида обогрева относятся отсутствие видимых частей отопительной системы и высокий срок службы (50 лет и более).

Таким образом, если вы планируете использовать теплый пол как основное отопление в загородном доме, предпочтение нужно отдать водному типу. Исключение могут составлять лишь частные дома старой постройки с низкими потолками, однако в этом случае с , наверное, нет смысла связываться вообще.

Тут лучше всего подойдет комбинированный обогрев – теплый пол и радиаторное отопление. Например, электрический тип используется на кухне и в ванной, а все остальное обогревается радиаторами.

Совет!
Перед тем как устраивать отопление в старом доме, следует обязательно утеплить его как снаружи, так и изнутри.
Значительные потери тепла через стены могут свести на нет все ваши усилия по экономии.

Устраиваем теплые полы в загородном доме

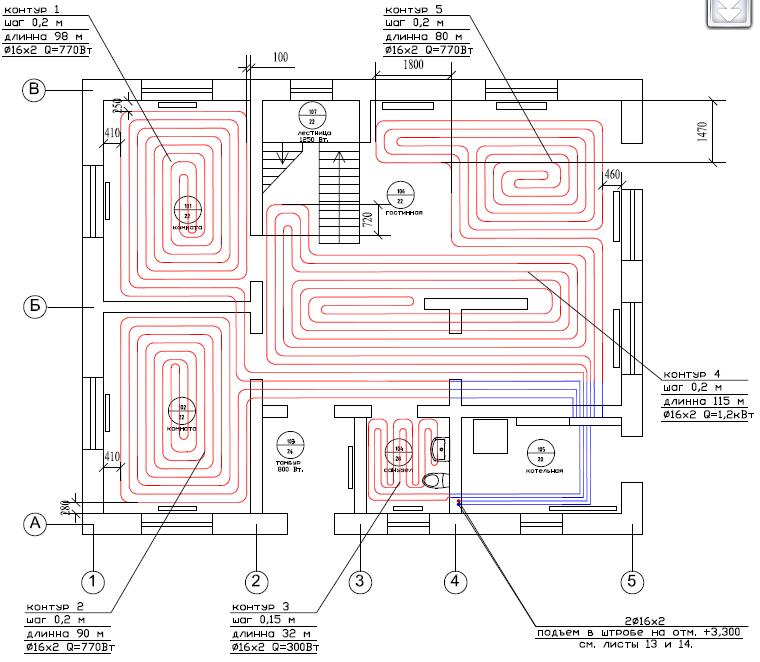

Перед началом устройства, отопление частного дома теплым полом следует рассчитать. Для этого следует разделить дом на зоны обогрева. Если дом большой, то нет смысла его топить целиком. В неиспользуемых частях достаточно поддерживать минимальную температуру, тем самым сокращая расходы на эксплуатацию.

В общем, расходы на эксплуатацию и будут главным аргументом в пользу водяного типа. При нынешней стоимости электроэнергии, если использовать электрический теплый пол как основное отопление суммарные затраты за 5-6лет превысят стоимость водного в 2-4 раза.

Для расчета водной системы можно воспользоваться специальными программами, которые легко найти в интернете. А можно рассчитать самостоятельно. В этом вам поможет наша инструкция.

  1. Наилучший – «улиткой»;
  2. Труба в одном контуре должна быть цельной;
  3. Оптимальная длина одного контура 90 – 100м;
  4. Разница между длинами фрагментов, подключенных к одному источнику должна быть не более 15м;
  5. Оптимальным является расстояние между трубами 150 мм при падении температуры зимой не ниже -22 0 С. Если температура часто падает ниже этой отметки – следует уменьшать это расстояние до 100 мм;
  6. При шаге установки 150 мм расчетная длина трубы 6-7 м на 1 кв.м. площади, при шаге 100 мм – 8-9 м на 1 кв.м.;

Алгоритм действий прост:

  • Берем лист миллиметровой бумаги и рисуем на ней план комнаты в масштабе;
  • Рисуем расстановку стационарной мебели и штрихуем фрагменты плана под ней. В этих местах устраивать обогрев нет смысла, да и не рекомендуется;
  • Оставшиеся части разбиваем на примерно одинаковые части площадью 14-15кв.м. для шага трубы 150 мм или 10-12кв.м. для шага 100 мм;

Обратите внимание!
Перед разбивкой на фрагменты заштрихуйте области по 15-20 см от стен.
Там будут располагаться демпферные ленты.

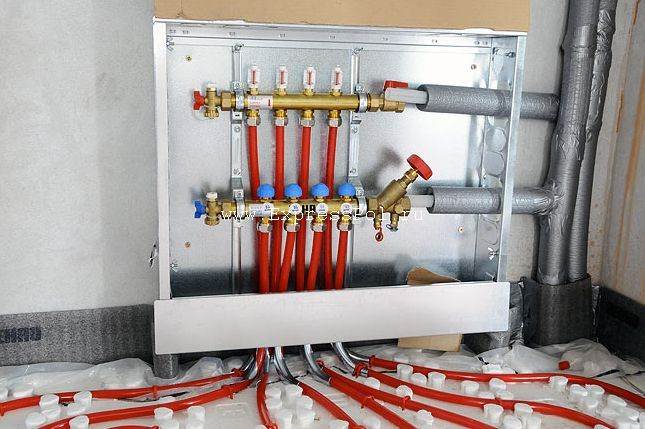

  • Выбираем на одной из стен наиболее удобное расположение коллектора ввода-вывода как с точки зрения подключения контуров, так и с точки зрения подвода теплоносителя;
  • Рисуем в полученных частях схему укладки трубы «улиткой»;

Обратите внимание!
Укладку «змейкой» следует использовать лишь в тех местах, где иное невозможно.

  • Рисуем выводы от отопительных контуров к коллектору;
  • Измеряем длину полученных отопительных контуров и, умножив на масштаб плана, получаем необходимое количество трубы.

Как видно из вышеприведенного, расчет водного теплого пола своими руками – занятие не сложное. В случае отсутствия навыков придется всего лишь испортить несколько листов миллиметровки.

Взамен вы получите удовлетворение не только от самостоятельного проектирования, но и в дальнейшем, от пользования теплыми полами в вашем доме.

Вывод

Итак, системы водяных теплых полов обладают рядом преимуществ, в числе которых относительная простота устройства и экономичность. Кроме того, система отопления, построенная на основе теплого пола, является современным способом отопления не только частного дома, но и квартиры, хоть и с некоторыми ограничениями.

Подробнее с этим вопросом поможет ознакомиться видео в этой статье.
