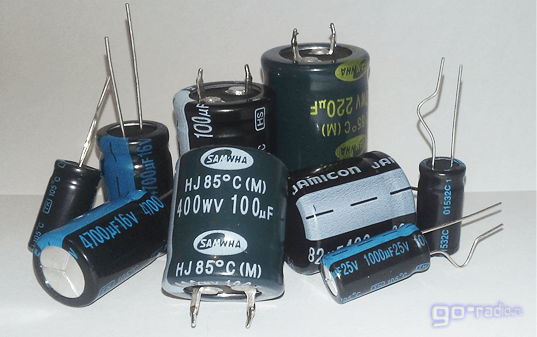

Главная особенность электролитических конденсаторов, наверняка, состоит в том, что они по сравнению с остальными обладают большой ёмкостью и довольно небольшими габаритами.

Широко распространённые алюминиевые конденсаторы по сравнению с другими имеют некоторые специфические свойства, которые следует учитывать при их использовании.

За счёт того, что алюминиевые обкладки электролитических конденсаторов скручивают для помещения в цилиндрический корпус, образуется индуктивность. Эта индуктивность во многих случаях нежелательна. Также алюминиевые электролитические конденсаторы обладают так называемым эквивалентным последовательным сопротивлением (ЭПС или на зарубежный манер, ESR). Чем ниже ESR конденсатора, тем он качественнее и более пригоден для работы в цепях, где требуется фильтрация высокочастотных пульсаций. Примером может служить рядовой импульсный блок питания компьютера или адаптер питания ноутбука.

В основном электролитические конденсаторы служат для сглаживания пульсаций тока в цепях выпрямителей переменного тока. Кроме этого они активно используются в звуковоспроизводящей технике для разделения пульсирующего тока (ток звуковой частоты + постоянная составляющая) на постоянную и переменную составляющую тока звуковой частоты, которая подаётся на следующий каскад усиления. Такие конденсаторы называют разделительными.

В практике ремонта можно встретить неисправность, когда разделительный конденсатор «высыхает», а, следовательно, теряет изначальную ёмкость. При этом он плохо разделяет ток звуковой частоты от пульсирующего и не пропускает звуковой сигнал на последующий каскад усиления. Амплитуда звукового сигнала в соответствующем каскаде усиления резко снижается либо вносятся существенные искажения. Поэтому при ремонте усилителей и прочей звуковоспроизводящей аппаратуры стоит внимательно проверять исправность разделительных электролитических конденсаторов.

В связи с тем, что электролитические конденсаторы имеют полярность, то при работе на их обкладках должно поддерживаться постоянное напряжение. Это является их недостатком. В результате их можно применять в цепях с пульсирующим или постоянным током.

Устройство алюминиевого электролитического конденсатора.

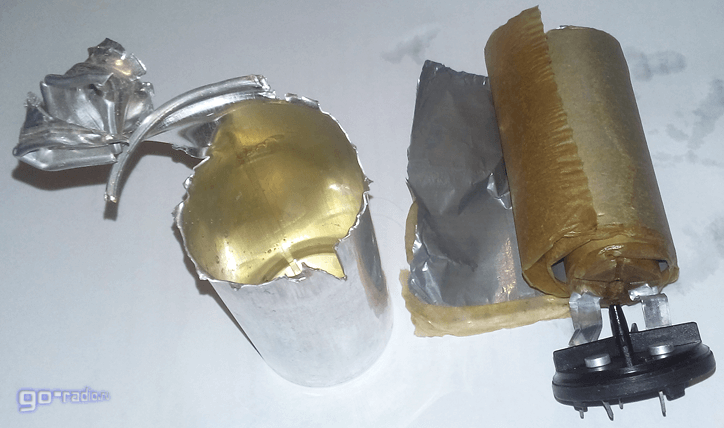

Чтобы узнать, как устроены алюминиевые электролитические конденсаторы, давайте распотрошим одного из них. На фото показан разобранный экземпляр ёмкостью 470 мкФ и на номинальное напряжение 400V.

Взял я его из промышленного частотника. Надо сказать, весьма неплохой конденсатор с низким ESR.

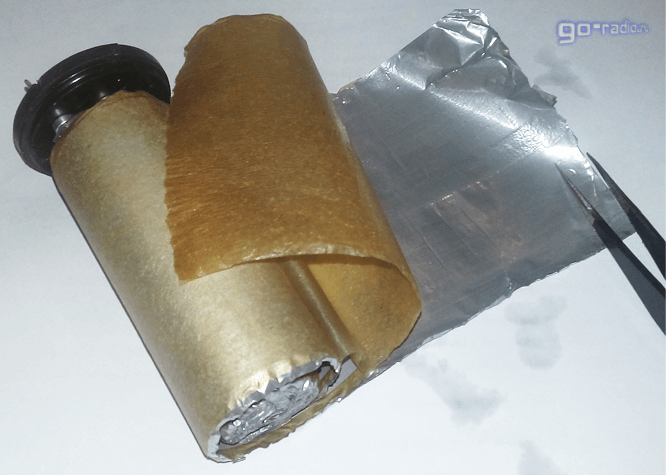

Конденсатор состоит из двух тонких алюминиевых пластин, к которым крепятся выводы. Между алюминиевыми пластинами помещается бумага. Она служит диэлектриком. Но это ещё не всё. В данном случае получается обычный бумажный конденсатор с малой ёмкостью.

Для того чтобы получить большую ёмкость и уменьшить размеры готового прибора, бумагу пропитывают электролитом. На фотках можно разглядеть желтоватый электролит на дне алюминиевого стакана.

Далее, пропитанную электролитом бумагу помещают между алюминиевыми обкладками. В результате электрохимических процессов алюминиевая фольга окисляется под действием электролита. На поверхности фольги образуется тонкий слой окисла – оксида алюминия (Al 2 O 3). На вид можно легко определить сторону обкладки с тонким слоем окисла — она темнее.

Оксид алюминия является отличным диэлектриком и обладает свойством односторонней проводимости. Поэтому электролитические конденсаторы полярны и способны работать лишь в цепях с пульсирующим, либо постоянным током.

А что будет, если на электролитический конденсатор подать напряжение обратной полярности?

Если так произойдёт, то начнётся бурная электрохимическая реакция, которая сопровождается сильным нагревом. Электролит моментально вскипает и конденсатор «бабахает». Именно поэтому при установке такого конденсатора в схему нужно строго соблюдать полярность его включения.

Кроме оксида алюминия (Al 2 O 3), благодаря которому удаётся изготавливать конденсаторы с большой электрической ёмкостью, применяются и другие уловки, чтобы увеличить ёмкость и уменьшить размеры готового изделия. Известно, что ёмкость зависит не только от толщины слоя диэлектрика, но и от площади обкладок. Чтобы её увеличить применяют метод травления, аналогичный тому, что используют в своей практике радиолюбители для изготовления печатных плат. На поверхности алюминиевой обкладки вытравливают канавки. Размеры этих канавок малы и их очень много. За счёт этого активная площадь обкладки увеличивается, а, следовательно, и ёмкость.

Если присмотреться, то на алюминиевой обкладке можно заметить еле заметные полоски, наподобие дорожек на грампластинке. Это и есть те самые канавки.

В неполярных электролитических конденсаторах окисляются обе алюминиевые обкладки. В результате конденсатор становиться неполярным. Такие конденсаторы применяются достаточно редко.

Особенности применения электролитических конденсаторов.

Нетрудно заметить, что на верхней части цилиндрического корпуса у большинства радиальных электролитических конденсаторов нанесена защитная насечка — клапан.

Дело в том, что если на электролит воздействует переменное напряжение, то конденсатор сильно разогревается и жидкий электролит начинает испаряться, давить на стенки корпуса. Из-за этого он может «хлопнуть». Поэтому на корпусе и наноситься защитный клапан, чтобы под действием избыточного давления он открылся и предотвратил «взрыв» конденсатора, выпустив закипающий электролит наружу.


«Взорвавшийся» электролитический конденсатор

Отсюда исходит правило, которое необходимо учитывать при самостоятельном конструировании электроники и ремонте радиоаппаратуры. При диагностике неисправности и при первом включении конструируемого или ремонтируемого аппарата, необходимо держаться на расстоянии от электролитических конденсаторов. В случае если при сборке в схеме была допущена ошибка, приводящая к завышению предельного рабочего напряжения конденсатора, либо воздействию на конденсатор переменного тока, конденсатор нагреется и «хлопнет». При этом сработает защитный клапан, и электролит под давлением рванёт наружу. Нельзя допускать, чтобы электролит попадал на кожу и тем более в глаза!

Выход из строя электролитического конденсатора не редкость. По внешнему виду можно сразу определить неисправность конденсатора. Вот лишь несколько примеров. Все эти конденсаторы пострадали из-за превышения допустимого напряжения.

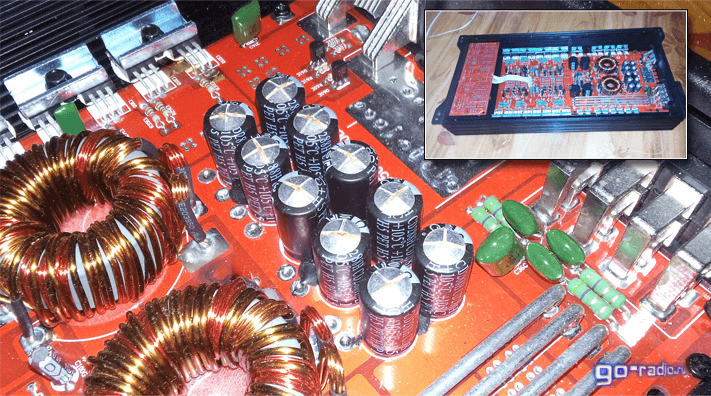

Автомобильный усилитель. Как видим, «хлопнула» целая грядка электролитов во входном фильтре. Видимо на усилитель подали 24V вместо положенных 12.

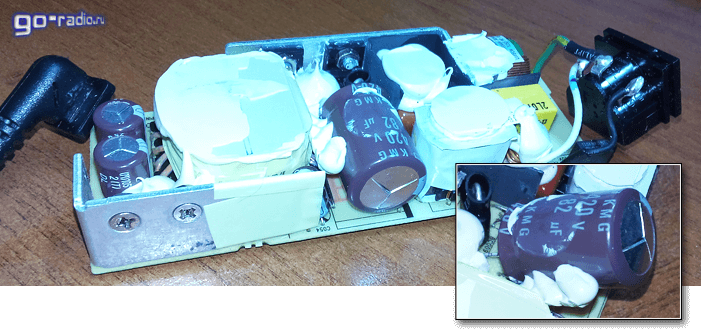

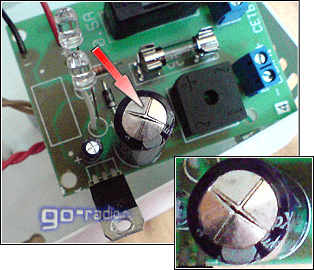

Далее — жертва «сетевой атаки». В электросети 220V резко подскочило напряжение из-за обледенения вводов. Как результат, полная неработоспособность блока питания ноутбука. Кондик просто испустил пар. Насечка на корпусе вскрылась.

Маленькое отступление.

Помнится, в студенческую пору была распространена известная забава. Брался электролитический конденсатор, к его выводам подпаивались проводки и в таком виде конденсатор кратковременно подключался к розетке электроосветительной сети 220 Вольт. Он заряжался, накапливая заряд. Далее, ради «прикола» выводами кондёра касались руки ни в чем не подозревающего человека. Тот, естественно, ничего не подозревает и его дёргает небольшой электрический удар. Так вот, делать это крайне опасно!

Как сейчас помню, когда перед началом практики старший мастер строго запретил данную забаву, аргументировав это тем, что был случай, когда парнишке сильно повредило кисть руки, когда тот решил «зарядить» электролитический конденсатор от розетки 220 В. Конденсатор, не выдержав поданного переменного напряжения, взорвался в его руке!

Электролитический конденсатор может выдержать несколько «экспериментальных» попыток заряда от электросети, но может и хлопнуть в любой момент. Всё зависит как от конструкции конденсатора, так и от приложенного напряжения. Данная информация приведена лишь с целью предупредить о крайней опасности таких экспериментов, которые могут закончиться печально.

При ремонте радиоаппаратуры не стоит забывать о том, что после выключения прибора электролитические конденсаторы некоторое время сохраняют электрический заряд. Перед проведением работ их необходимо разряжать. Особенно это стоит учитывать при ремонте всевозможных импульсных блоков питания и выпрямителей, электролитические конденсаторы в которых имеют значительную ёмкость и рабочее напряжение, достигающее 100 – 400 вольт.

Если нечаянно коснуться его выводов, то можно получить неприятный электрический удар. Иногда после таких случаев можно заметить лёгкий ожог кожного покрова в месте касания электродов. О том, как разрядить конденсатор перед проведением работ или измерений уже упоминалось в статье как проверить конденсатор .


Мощные электролитические конденсаторы ёмкостью 10000 мкФ. в блоке питания усилителя Marantz

При использовании электролитических конденсаторов стоит помнить, что рабочее напряжение на них должно соответствовать 80% от номинального рабочего напряжения. Это правило стоит учитывать, если вы хотите обеспечить долгую и стабильную работу конденсатора. Так, если в схеме на конденсатор будет действовать напряжение в 50 вольт, то электролитический конденсатор стоит выбирать на рабочее напряжение 63 вольта или более. Если установить конденсатор с меньшим рабочим напряжением, то он скоро выйдет из строя.

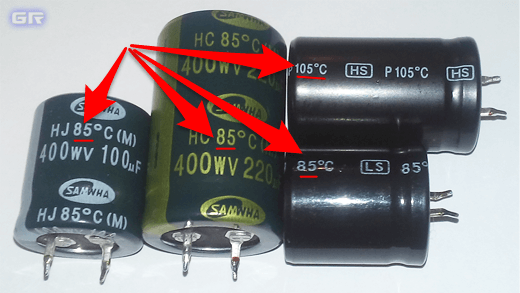

Как и у любой другой радиодетали, у электролитического конденсатора есть допустимый диапазон рабочей температуры. На его корпусе обычно указывается верхний порог, например +85 или +105.

Для разных моделей конденсаторов диапазон рабочей температуры может простираться от -60 до +85 0 C. Или же от -25 до +105 0 С. Более конкретно узнать допустимый диапазон температур для конкретного изделия можно из документации на него.

Поскольку в электролитических конденсаторах присутствует жидкий электролит, то он со временем высыхает. При этом теряется ёмкость конденсатора. Именно поэтому их не рекомендуется размещать рядом с сильно нагревающимися элементами, например, радиаторами охлаждения или же в плохо вентилируемом корпусе.

Стоит отметить тот факт, что электролитические конденсаторы — это ахиллесова пята любой электроники. По своему опыту скажу, что это одна из самых ненадёжных, некачественных и, при этом, дорогих деталей. Качество во многом зависит от производителя. Но это уже другой разговор.

Конденсаторы постоянные
– ёмкость не меняется (только по истечению срока службы). Слюдяные выпускаются с обкладками из фольги.

Керамические
– пластинки, диски или трубки из керамики с нанесёнными на них электродами из металла. Для защиты покрываются эмалями, или заключаются в спецкорпуса, применяются в качестве контурных, разделительных, блокировочных и др.

Стеклянные
– монолитные спечённые блоки из чередующихся слоёв стеклянной плёнки и Al фольги. Корпус изготавливается из такого же стекла.

Стеклокерамические
– те же стеклянные, но диэлектрик – стекло с добавками из такого же стекла.

Стеклоэмалевые
– диэлектриком служит стекловидная эмаль, а обкладками – слои серебра.

Металлобумажные
– диэлектрик (лакированная конденсаторная бумага), обкладки – тонкие слои металла (меньше микрометра) нанесенные на бумагу с одной стороны. Корпус цилиндрический Al, концы герметизированы эпоксидной смалой (ВЧ пленочные).

Плёночные и металлоплёночные
– диэлектрик (плёнка из пластмассы, полистирола, фторопласта и др.) и обкладка (металлическая фольга или тонкий слой метала, нанесенного на плёнку).

Электрические и оксидно– полупроводниковые: диэлектрик – оксидный слой на металле, являющийся одной из обкладок (анодом). Вторая обкладка (катод) – электролит или слой полупроводника, нанесенный непосредственно на оксидный слой. Аноды изготавливаются из Al, танталовый или ниобиевой фольги. Эти конденсаторы используются лишь в целях постоянного или пульсирующего тока, т.к. проводимость зависит от полярности приложенного напряжения.

Используются в основном в фильтрах выпрямительных устройств, в цепях звуковых частот, усилителях звуковых частот.

Герметичный слюдяной конденсатор в металлостеклянном корпусе типа <<СГМ>> для навесного монтажа.

По виду диэелектрика различают
:

*конденсаторы вакуумные (обкладки без диэлектрика находятся в вакууме);

*конденсаторы с газообразным
диэлектриком;

*конденсаторы с жидким
диэлектриком;

*конденсаторы с твёрдым неорганическим диэлектриком: стеклянные
(стеклоэмалевые, стеклокерамические, стеколоплёночные) слюдяные
, керамические, тонкослойные, из неорганических плёнок;

*конденсаторы с твёрдым органическим диэлектриком: бумажные
, металлобумажные, плёночные, комбинированые – бумажноплёночные, тонкослоенные из органических синтетических плёнок
;

*электролитические и оксидно – полупроводниковые конденсаторы.
Такие конденсаторы отличаются от всех прочих типов прежде всего большой удельной ёмкостью. В качестве диэлектрика используется оксидный
слой на металическом аноде.
Вторая обкладка (катод
) это или электролит
(в электролетических конденсаторах) или слой полупроводника
(в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсаторв, из алюминевой
, танталовой фольги или спечёного порошка.

*твёрдотельные конденсаторы
– вместо традиционного жидкого электролита используеться специальный токопроводящий органический полимер или полимеризованный органический полупроводник. Время наработки на отказ – 50000 часов при температуре 85°С, слабо зависит от температуры. Не взрываются.

Современные конденсаторы, разрушаются без взрыва благодаря специальной разрывающейся конструкции верхней крышки. Разрушение возможно из–за нарушения режима эксплуатации или старения.

Конденсаторы с разорваной крышкой практически неработоспособны и требуют замены, а если она просто вздувшаяся, но ещё не разорвана, то, скорее всего, скоро он выйдит из строя или изменятся параметры, что сделает его использование невозможным.

Многие конденсаторы с оксидным диэлектриком (электролитические
) функционируют только при корректной полярности напряжения из–за химических особеностей взаимодействия электролита с диэлектириком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из–за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита
внутри и, как следствие, с вероятностью взрыва
корпуса.

Взрывы электролитических конденсаторов – довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения(актуально для импульсных устройств). В современных компютерах перегрев конденсаторов – также очень частая причина выхода их из строя, когда они стоят рядом с источниками повышеного тепловыделения (радиаторы охлождения).

Для уменьшения повреждений других и травматизма персонала в современных конденсаторах большой ёмкости устанавливают клапан или выполняют насечку на корпусе (часто можно заметить её в форме буквы Х, К или Е на торце, иногда на больших конденсаторах она прикрыта пластиком).

При повышении внутреннего давления открывается клапан или корпус разрушается по насечке, испарившийся электролит выходит в виде едкого газа и иногда даже жидкости, и давление спадает без взрыва и осколков.

Старые электролитические конденсаторы выпускались в герметичном корпусе и не имели никаких защит от взрыва. Взрывная сила частей корпуса может быть достаточно большой и травмировать человека.

В отличие от электролитических, взрывоопасность оксиднополупроводниковых (танталовые) конденсаторов связана с тем, что такой конденсатор фактически представляет собой взрывчтую смесь: в качестве горючего служит тантал, а в качестве окислителя – двуокись марганца, и оба этих компонента в конструкции конденсатора перемешаны в виде тонкого порошка. При пробое конденсатора или при его случайной переплюсовке, выделившееся при протекании тока тепло иницирует реакцию между даными компонентами, протекающую в виде сильной вспышки с хлопком, что сопровождается разбрасыванием искр и осколков корпуса. Сила такого взрыва довольно велика, особенно у крупных конденсаторов, и способна повредить не только соседние радиоэлементы, но и плату. При тесном расположении нескольких конденсаторов возможен прожог корпусов соседних конденсаторов, что проводит к одновременному взрыву всей группы.

Кроме того, коденсаторы различаются по возможности изменениясвоей ёмкости
:

*постоянные конденсаторы
– основной класс конденсаторов не меняющие своей ёмкости (кроме как втечение срока службы);

* переменные конденсаторы
– коденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением и температурой. Применяются, например, в радиоприёмниках
для перестройки частоты резонансного контакта;

*подстроечные конденсаторы
– конденсаторы, ёмкости которых изменяется при разовой переодической регулировки и не изменяются в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости.

В зависимости от назначания можно условно разделять конденсаторы на конденсаторы общего и специального назначения. Конденсаторы общегоназначения
используются практически в большенстве видов и классов аппаратур. Традиционно к ним относят наиболлее распространённые низковольтные конденсаторы, к которым не предъявляются особые требования. Все осталные кондесаторы являются специальными
. К ним относятся высоковольтные, импульсные, помехоподавляющие, дозиметрические
, пусковые и другие конденсаторы.

Также различают конденсаторы по форме обкладок: плоские, цилиндрические, сферические и другие.

Керамические конденсаторы
являются естественным элементом практически любой электронной схемы. Они применяются там, где необходима способность работать с сигналами меняющейся полярности, хорошие частотные характеристики, малые потери, незначительные токи утечки, небольшые габаритные размеры и низкая стоимость. Там же, где эти требования пересекаются, они практически незаменимы. Но проблемы, связанные с технологией их производства, отводили этому типу конденсаторов нишу устройств малой емкости.

Танталовые конденсаторы
с покрытием диоксидом марганца (МnO 2). Танталовые конденсаторы имеют лучшие характеристики, чем алюминиевые, за счёт использования более дорогой технологии. В них применяется сухой электролит, поэтому им не свойсвеннo “высыхание” алюминиевых конденсаторов. Также они имеют более низкое активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Термостабильность
: в температурном диапазоне от – 55°С до +125°С ёмкость изменяется примерно на + 15% до –15%. Токи утечки у них примерно такие же, как у алюминиевых тех же номиналов. Недостатком танталовых
конденсаторов является относительно большое уменьшение ёмкости с увеличением частоты и повышенная чувствительность к переплюсовке и перегрузкам по напряжению, из-за которой рекомендуется использование с двойным запасом по рабочему напряжению, также как для обеспечения устойчивой работоспособности при температурах более 85°С. Существует вероятность закорачивания при очень больших токах заряда при включении, сопровождаемого ярко – белой вспышкой и выделением дыма.

Танталовые конденсаторы
с полимерным покрытием, предназначенные для поверхностного монтажа, сочетают в себе высокую ёмкость танталовых конденсаторов с высокой удельной проводимостью современных полимерных материалов.

Полимерные алюминиевые
конденсаторы обладают хорошими характеристиками на частотах работы конвертера питания. Они имеют хорошие характеристики выброса напряжения и могут использоваться при документированном напряжении.

Как усовершенствование технологии тантала появились ниобиевыеконденсаторы
. При сопоставимых условиях они имеют несколько больший ресурс. Например при температуре 85°С алюминиевые конденсаторы имеют ресурс от 8 до 25 тысяч часов работы, танталовые – 100 тысяч часов, а ниобиевые – от 200 до 500 тысяч часов (год непрерывной работы – примерно 8200 часов).На старых (80486, Pentium I) платах бывает изобилие ниобиевых конденсаторов, некоторые неполярные. Ниобиевые иногда оранжевые, иногда синие “капли”, но с выводами.

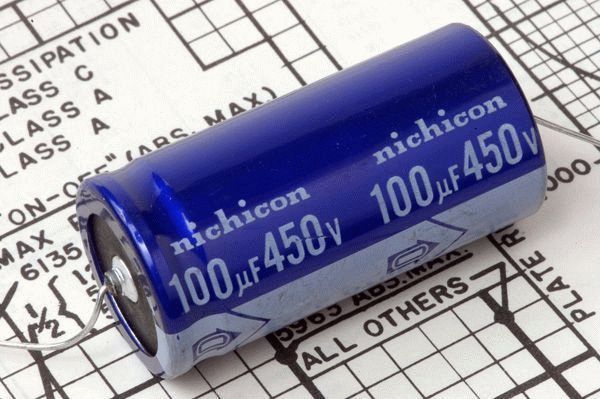

Современные электролитические конденсаторы, более правильно называть Алюминиевые электролитические конденсаторы, используются в огромных количествах в современной электронике. Они экономически эффективны и могут обеспечить большую емкость на единицу объема, в сравнении с другими типами конденсаторов. Это позволяет их использоваться в цепях, где участвуют большие токи или низкие частоты. Алюминиевые электролитические конденсаторы, как правило, используется в таких областях как аудио усилители всех типов (от Hi-Fi до мобильных телефонов) и в цепях питания.Как и в ситуации с любым другим типом конденсаторов, надо понять их преимущества и ограничения, что позволит вам использовать их наиболее эффективно.

Развитие электролитических конденсаторов

Электролитический конденсатор использовался на протяжении многих лет. Его история можно проследить от тех самых дней когда были сделаны первые голосовые трансляции. В то время, беспроводные ламповые приборы были очень дорогими, к тому-же эти устройства должны были работать от батарей. Однако с дальнейшим развитием вакуумных ламп, стало возможным использовать сеть переменного тока. Это было прекрасное время, для питания ламп от сети переменного тока, требовалось выпрямление и фильтрация анодного напряжения питания, для предотвращения сетевого шума, который пролазил из питания в аудиосигнал. Для того, чтобы иметь возможность использовать конденсатор в радиоприемнике он должен быть не слишком большим, и Юлий Лиленфилд, который активно участвовал в разработке беспроводных приборов для домашнего использования, смог сделать электролитический конденсатор, позволяющий иметь достаточно высокую емкость, при разумном размере, который в дальнейшем и использоваться в радиоприборах.

Символы, обозначающие электролитические конденсаторы

Электролитический конденсатор является формой поляризованного конденсатора. Символ электролитического канала имеет полярность, и это важно, для того чтобы обеспечить правильную установку конденсатора и избежать подключения в обратной полярности.

Символы, используемые для полярных электролитических конденсаторов

Существует множество схематических символов, используемых для электролитических конденсаторов. Первый «1» является той версией, которая, как правило, используется в европейских схемах, в то время как «2» используется во многих американских схемах и «3» можно увидеть на некоторых старых схемах. Некоторые схемы, не печатают знак «+» рядом с символом пластин, где уже очевидно, какая пластина имеет какую полярность.

Технология производства электролитического конденсатора

Как указывает название, в электролитическом конденсаторе используется электролит (ионная проводящая жидкость) в качестве одной из его пластин для достижения большей емкости на единицу объема, чем другие виды конденсаторов. Увеличить емкость конденсаторов можно несколькими способами: увеличением диэлектрической проницаемости; увеличением площади поверхности электрода; и уменьшением расстояния между электродами. Электролитические конденсаторы используют высокую диэлектрическую проницаемость слоя оксида алюминия на пластине конденсатора, которая в среднем от 7 до 8. Это больше, чем другие диэлектрики, таких как майлар, который имеет диэлектрическую постоянную 3, а слюда около 6 — 8. В дополнение к этому, эффективная площадь поверхности электрода конденсатора увеличивается с коэффициентом шероховатости вплоть до 120 единиц для алюминиевой фольги высокой чистоты. Это один из ключей к производству конденсаторов с очень высокой емкостью.

Конструкция электролитических конденсаторов

Пластины электролитического конденсатора изготовлены из проводящего слоя алюминиевой фольги. Эта пластина изготавливается очень тонкой и гибкой, такие электроды легко упаковывать в малый объем в конце производственного процесса.

Оба электрода из фольги немного отличаются. Их покрывают изолирующим оксидным слоем, а между ними прокладывают изолирующий бумажный слой смоченный в электролите. Фольга, которая изолирована более толстым оксидным слоем и является анодом по отношению к жидкому электролиту. Толщина оксидной пленки анода тонкая выбирается из соображений требований к рабочему напряжению. Фольга, которая идет в качестве катода, хотя и имеет естественный оксидный слой, но он значительно тоньше.

Структура электролитического конденсатора

Для того, чтобы упаковать обе обкладки из фольги с пропитанной электролитом бумагой их скатывают вместе, чтобы сформировать цилиндр, и помещают в алюминиевый стаканчик. Таким образом, электролитический конденсатор является компактным и надежным при этом он защищен алюминиевым стаканчиком. Есть две геометрические формы, которые используются для подключения выводов. Одной из них является использование осевых выводов, по одному с каждой плоской поверхностью цилиндра. Другой альтернативой является использование двух выводов, оба из которых находятся на той же грани цилиндра. Описание осевых и радиальных выводов будут даны в ссылках на компоненты.

Для изготовления электролитического конденсатора необходимо использовать фольгу для анода высокой чистоты. Типично толщиной 50 и 100 мкм. Катод тоже делают из чистого алюминия, но требования к нему не такие жесткие, как для анода. Толщина используемой фольга от 20 до 50 мкм. Чтобы увеличить площадь поверхности анода и катода, и соответственно, чтобы увеличить емкость, увеличивают шероховатость поверхности посредством травления. Есть два основных спосба, и оба они связаны с использованием соляной кислоты.

Свойства электролитических конденсаторов

Электролитические конденсаторы имеют ряд параметров, которые не менее важны чем емкость и емкостное сопротивление. При проектировании схем с использованием электролитических конденсаторов необходимо обращать внимание на эти параметры, некоторых конструкций могут быть очень критичны к ним.

Полярность

В отличие от многих других типов конденсаторов, электролитические конденсаторы полярные и должны быть подключены соответствующим образом. Сами конденсаторы маркируются, чтобы полярность можно было легко различить. В дополнение к этому помеченный вывод является общим.

Это необходимо, чтобы гарантировать, что любые электролитические конденсаторы подключались в схему с соблюдением полярности. Обратное смещение вызывает электрохимическое восстановление оксидного слоя диэлектрика и он превращается в проводник. Если это происходит, то неизбежно ведет к короткому замыканию, а чрезмерный ток обычно приводит к перегреву конденсатора. В этом случае может подтекать электролит, а в некоторых случаях конденсатор может даже взорваться. Такие случаи не редкость, и необходимо принимать меры предосторожности для обеспечения правильной установки, особенно в цепях, которые работают с высокими токами.

Емкости электролитических конденсаторов и их ожидаемый срок службы

В первую очередь необходимо позаботиться, чтобы не превышать номинальное рабочее напряжение электролитического конденсатора. При несоблюдении этого правила, конденсатор будет иметь значительно меньший срок службы, чем заявлен производителем. Кроме того, в цепях питания возможны значительные перегрузки по току. Соответственно, для электролитических конденсаторов, предназначенных для работы в таких схемах нужно учитывать максимальный ток конденсатора, который также нельзя превышать. Если не учесть этого, то электронный компонент может перегреться и разрушиться. Также стоит отметить, что эти радиоэлементы имеют ограниченный срок службы. Причем время работы всего может быть всего 1000 часов при максимальном значении напряжения, но срок службы может быть значительно продлен, если компонент работает при напряжении, значительно ниже максимально допустимого напряжения.

SMD электролитические конденсаторы

Электролитические конденсаторы, которые в настоящее время все чаще используются в SMD исполнении. Высокая емкость в сочетании с их низкой стоимостью делают их особенно популярными во многих областях. Изначально они были не очень популярны ввиду того, что они плохо переносили пайку. Современная улучшенная конструкция конденсаторов наряду с новыми методами пайки, отказ от волновой пайки, позволяет электролитическим конденсаторам найти широкое применение в поверхностном монтаже.

Часто электролитические SMD конденсаторы маркируют парой значений: емкость и рабочим напряжением. Есть два основных способа маркировки. Первый это обозначение значение ёмкости в мкФ, а другой состоит в использовании специального кода. Использование первого метода маркировки «33 6В» будет указывать что конденсатор имеет 33 мкФ и рабочее напряжение 6 вольт. Второй способ маркировки имеет вид буквенного кода с последующим тремя цифрами. Буква указывает на рабочее напряжение, которое можно определить по приведенной ниже таблице и три цифры, которые указывают емкость в пикофарадах. Как и во многих других системах маркировки первые две цифры определяют значение, а третья множитель. В этом случае маркировка «G106» будет указывать на рабочее напряжение 4 вольта и емкость в 10*106 пФ или просто 10 мкФ.

SMD ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ
КОДЫ НАПРЯЖЕНИЯ

БУКВА НАПРЯЖЕНИЕ

Маркировка электролитических конденсаторов

Существует множество различных маркировок, которые используются для маркировки электролитических конденсаторов, среди которых емкость, рабочее напряжение и другие параметры. Основные значения если есть место записываются прямо на поверхности, но такие моменты как точность, а иногда и рабочее напряжение также могут быть закодированы. Система кодирования или маркировки зависит от типа конденсатора, производителя, емкости, размера компонента, и т.д. Но об этом будет в другой статье. Восстановление алюминиевых электролитических конденсаторов после длительного хранения Это может быть необходимо, чтобы восстановить электролитические конденсаторы, которые не использовались в течение шести и более месяцев. Электролитическое действие имеет тенденцию к растворения оксидного слоя на аноде, и перед использовании лучше предварительно восстановить этот слой. При истончении оксидного слоя разумно не применять полное напряжение, т.к. в первое время наблюдаются повышенные токи утечки, которые могут привести к выделению большого количества тепла, а это может в некоторых случаях привести к его взрыву. Восстановить конденсатор можно временно подключив конденсатор к рабочему напряжению через резистор около 1,5 кОм, или немного меньшему для более низковольтных конденсаторов. (Нужно убедиться, что резистор имеет достаточную мощность, чтобы справиться с током заряда конденсатора). Восстановление длится в течение часа или более, пока ток утечки не падает до приемлемой величины, а напряжение на конденсаторе достигает приложенного значения, т.е. ток через резистор не течет. Это напряжение поддерживают еще примерно в течение часа. Затем конденсатор медленно разряжают через нагрузочный резистор для того, чтобы запасенная энергия не повредила цепь в которую его будут устанавливать.


Электролитический конденсатор – это конденсатор, где диэлектриком служит слой оксида металла на аноде, а катодом – электролит. В результате достигается очень большая ёмкость при сравнительно высоком рабочем напряжении. Что и обусловливает высокую популярность этого рода изделий.

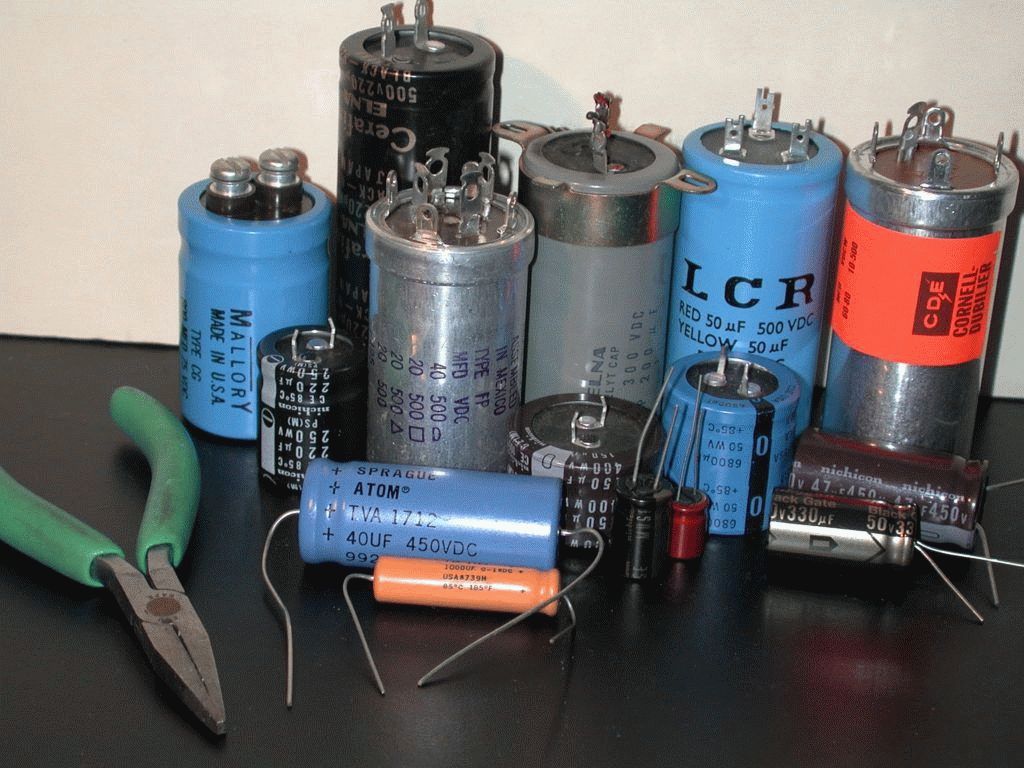

История происхождения электролитических конденсаторов

Эффект электрохимического оксидирования некоторых металлов был открыт французским учёным Eugène Adrien Ducretet в 1875 году на примере тантала, ниобия, цинка, марганца, титана, кадмия, сурьмы, висмута, алюминия и некоторых других материалов. Суть сводилась к тому, что при включении в качестве анода (положительный полюс источника питания) на поверхности нарастал слой оксида, обладающий вентильными свойствами. Фактически образуется некое подобие диода Шоттки, и в некоторых работах оксиду алюминия приписывается проводимость n-типа.

Это означает, что место контакта обладает выпрямляющими свойствами. Теперь можно легко предположить дальнейшее, если вспомнить о качествах барьера Шоттки. Это прежде всего низкое падение напряжения при включении в прямом направлении. Но что значит низкое? Применительно к конденсаторам это будет значительная величина. Что касается обратного включения электролитических конденсаторов, то многие наслышаны про опасность таких экспериментов. Дело в том, что барьер Шоттки имеет высокие токи утечки, за счёт которых слой оксида начинает немедленно деградировать. Но в данном случае немалая роль отведена ещё и туннельному пробою. Протекающая химическая реакция сопровождается выделением газов, за счёт чего и происходит негативный эффект. Теоретики говорят, что указанное явление также ведёт к выделению тепла.

Годом изобретения электролитического конденсатора называют 1896, когда 14 января Карол Поллак подал в патентное бюро Франкфурта свою заявку. Итак, на аноде электролитического конденсатора наращивается слой оксида под действием положительного потенциала. Этот процесс называется формовкой и в условиях современного развития техники длится часами и даже сутками. По этой же причине в процессе работы рост или деградация оксидного слоя незаметны. Электролитические конденсаторы применяются в электрических цепях с частотой до 30 кГц, что означает время смены направления тока в десятки мкс. За этот промежуток ничего не произойдёт с оксидной плёнкой.

Какое-то время в отечественной практике промышленный выпуск электролитических конденсаторов не был экономически выгодным. Вплоть до того, что в научных журналах рассматривалось, как именно можно наладить процесс производства. К подобным заметкам относится статья Миткевича (Журнал Русского физико-химического общества, физика №34 за 1902 год). Рассматриваемый электролитический конденсатор состоял из плоского алюминиевого анода и двух железных катодов, расположенных по бокам. Конструкция помещалась в 6-8% раствор пищевой соды. Формовка велась постоянным напряжением (см. ниже по тексту) 100 В до остаточного тока 100 мА.

Первые серьёзные наработки отечественной принадлежности по конденсаторам с жидким электролитом относятся к 1931 году и созданы лабораторией П. А. Остроумова.

Способность вентильных металлов с оксидной плёнкой выпрямлять ток неодинакова. Наиболее ярко эти качества выражены у тантала. По-видимому, силу того, что пентаоксид тантала обладает проводимостью p-типа. В результате чего смена полярности приводит к образованию диода Шоттки, включённого в прямом направлении. Благодаря специфическому подбору электролита деградирующий рабочий слой диэлектрика удаётся восстанавливать. Прямо в процессе работы. На этом исторический экскурс можно завершить.

Производство электролитических конденсаторов

Металлы, оксиды которых обладают выпрямляющими свойствами, называли вентильными по аналогии с полупроводниковыми диодами. Не сложно догадаться, что окисление должно приводить к образованию материала с проводимостью n-типа. Это и является основным условием существования вентильного металла. Из всех перечисленных выше ярко выраженными позитивными свойствами обладают лишь два:

  1. Алюминий.
  2. Тантал.

Первый применяется во много раз чаще, благодаря относительной дешевизне и распространённости в Земной коре. Тантал используют только в крайних случаях. Наращивание оксидной плёнки может происходить несколькими путями:

  • Одной из методик является поддержание постоянного тока. В процессе роста толщины окисла его сопротивление растёт. Следовательно, в цепь последовательно с конденсатором на время формовки следует включить реостат. Процесс контролируется по падению напряжения на переходе Шоттки и при необходимости шунт подстраивается так, чтобы параметры оставались постоянными. Скорость формовки при этом на начальном этапе постоянна, затем следует точка перегиба со снижением параметра, и через определённый интервал дальнейший рост оксидной плёнки идёт столь медленно, что технологический цикл можно считать на этом завершённым. При первом перегибе анод часто начинает искрить. Соответственно, и напряжение, при котором это происходит, называют тем же образом. На второй точке искрение резко усиливается, и дальнейший процесс формовки нецелесообразен. А второй перегиб называют максимальным напряжением.
  • Вторая методика формовки оксидного слоя сводится к поддержанию на аноде постоянного напряжения. В этом случае ток будет убывать с течением времени по экспоненте. Напряжение обычно выбирают ниже напряжения искрения. Процесс идёт до некоторого остаточного прямого тока, ниже которого уровень уже не опускается. На этом процесс формовки оканчивается.

Большую роль в процессе формовки играет правильный подбор электролита. В промышленности это сводится к изучению взаимодействия агрессивных сред с алюминием:

Для тантала и ниобия все электролиты подпадают под классификацию первой группы. Величина ёмкости конденсатора определяется преимущественно напряжением, при котором окончена формовка. Аналогичным образом используют многоатомные спирты, в том числе глицерин и этиленгликоль, и многие соли. Не все процессы идут строго по схеме, описанной выше. Так например, при формовке алюминия в растворе серной кислоты по методу постоянного тока, на графике выделяют следующие участки:

  1. Несколько секунд наблюдается достаточно быстрый рост напряжения.
  2. Затем с той же скоростью наблюдается спад до уровня порядка 70% от достигнутого пика.
  3. За третью стадию нарастает толстый пористый слой оксида, но напряжение растёт очень медленно.
  4. На четвёртом участке напряжение резко растёт до наступления искрового пробоя. На этом процесс формовки заканчивается.

Очень многое зависит от технологии. На толщину слоя, а следовательно, рабочее напряжение и долговечность конденсатора, влияют концентрация электролита, температура, некоторые другие параметры.

Конструкция электролитического конденсатора

Это конденсаторы с сухим электролитом. Их ключевое преимущество в хорошем использовании объёма. Лишний электролит практически отсутствует, что снижает вес и габариты при той же электрической ёмкости. Несмотря на характерное название электролит здесь не сухой, а скорее вязкий. Им пропитываются прокладки из ткани или бумаги, расположенные между обкладками. В силу вязкость электролита корпус может быть пластмассовым или даже бумажным, для герметизации используется уплотнение из смолы. В результате упрощается технологический цикл изготовления продукции. Исторически разновидности с сухим электролитом появились позже. В отечественной практике первые упоминания приходятся на 1934 год.

На торце зарубежных электролитических конденсаторов обычно нанесены крестом насечки, через которые внутренний объем выдавливается наружу. Это на случай аварии. Такой испорченный конденсатор легко заметить невооружённым глазом и своевременно заменить, что ускоряет значительно процесс ремонта. Избежать аварии и неправильной полярности включения помогает маркировка корпуса. Со стороны катода на импортных обычно проведена по всей высоте белая полоса с расставленными на ней минусами, а у отечественных с противоположной – крестики (плюсы).

Для увеличения излучательной способности цвет корпуса выполняется темным. Из этого правила имеются исключения, но они редки. Подобная мера увеличивает теплоотдачу в окружающую среду. При превышении напряжения на рабочим (формовочным) происходит резкое увеличение тока за счёт ионизации, наблюдается сильное искрение на аноде, частично пробивается слой диэлектрика. Последствия таких явлений легко устраняются в конструкции и с корпусом, используемым в качестве катода: конденсаторы с жидким электролитом занимают сравнительно много места, но хорошо отводят тепло. Зато отлично проявляются себя при работе на низких частотах. Что обусловливает специфику их применения в качестве фильтров блоков питания (50 Гц).

Эти цилиндрические электролитические конденсаторы устроены не так, как показано выше, и не имеют бумажные вкладок. В некоторых моделях корпус играет роль катода, тогда как анод находится внутри и может быть произвольной формы так, чтобы обеспечивалась максимальная номинальная ёмкость. За счёт механической обработки и химического травления, призванных увеличить площадь поверхности электрода, параметры удаётся поднять на порядок. Такая конструкция типична для моделей с жидким электролитом. Ёмкость у рассматриваемой конструкции варьируется при выпуске промышленностью от 5 до 20 мкФ при рабочем напряжении от 200 до 550 В. Из-за повышения сопротивления электролита с понижением температуры конденсаторы с жидким электролитом и корпусом в качестве катода применяются преимущественно в теплом микроклимате.

В практической деятельности каждый электрик сталкивается с работой адаптеров, блоков питания, преобразователей напряжения. Во всех этих приборах широко используются электрические конденсаторы, которые на сленге часто называют «электролитами».

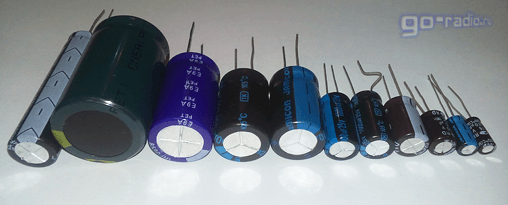

Их основное преимущество состоит в относительно большой величине емкости при сравнительно малых габаритах. К тому же их производство давно налажено, а стоимость относительно невелика.

Принципы устройства

Любой конденсатор состоит из двух обкладок, пространство между которыми заполнено диэлектриком.

Формула, показанная на картинке, напоминает, что емкость С зависит от площади каждой обкладки S, расстояния между пластинами d и диэлектрической проницаемости среды внутри их ε. Величина ε0 — это электрическая постоянная, определяющая напряженность электрического поля внутри вакуума.

Электролитический конденсатор отличается от всех остальных тем, что использует слой электролита, заполняющий пространство между двумя обкладками, чаще всего выполненными фольгированными пластинами. Причем одна из них покрыта небольшим диэлектрическим слоем оксидной пленки.

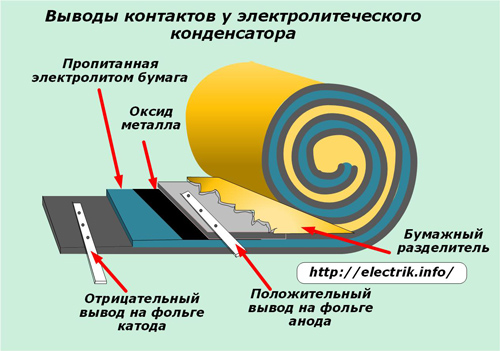

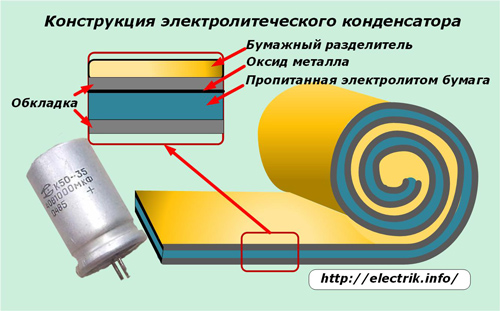

Ленты из фольги складывают вместе, разделяя очень тонкой бумажной прокладкой, пропитанной электролитом. Ее величина около 1мкм позволяет значительно повысить емкость конденсатора. В приведенной выше формуле определения С толщина слоя диэлектрика d стоит в знаменателе.

Верхний слой фольги покрывают разделительной бумагой, а всю конструкцию сворачивают в рулон для помещения в цилиндрический корпус.

На концах фольги методами холодной сварки приваривают металлические пластины, обеспечивающие контакты для подключения к электрической схеме в качестве катода и анода. Причем положительный вывод образуется на пластине с оксидным слоем.

Роль катода выполняет электролит, который контактирует со всей поверхностью второй обкладки.

Поскольку емкость конденсатора зависит от площади пластин, то в технологию производства включен один из способов ее увеличения — это рифление поверхности со стороны электролита методами химического травления. Оно может выполняться за счет химической эрозии либо электрохимической коррозии.

Жидкие электролиты способны надежно затекать в созданные микроскопические углубления анода.

Оксидный слой на фольге создается во время электрического окисления. Этот процесс происходит при прохождении тока сквозь электролит. На картинке ниже показана вольт-амперная характеристика, демонстрирующая изменение токов внутри устройства при повышении напряжения.

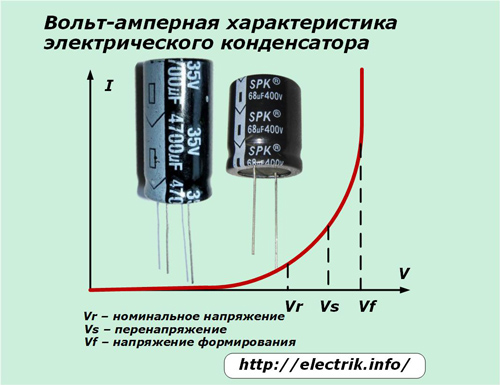

Конденсатор нормально работает при номинальном напряжении и температуре. Если возникает перенапряжение, то возобновляется формирование слоя оксидов и начинает выделяться большое количество тепла, что ведет к газообразованию и повышению давления внутри герметичного корпуса.

Поэтому электролитические конденсаторы способны взрываться, что часто происходило со старыми конструкциями времен СССР, которые выполнялись единым корпусом без создания защиты от взрыва. Это свойство часто приводило к повреждению других, соседних элементов аппаратуры.

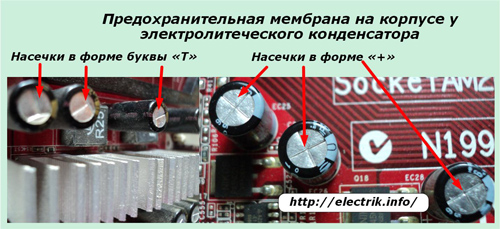

У современных моделей создается предохранительная мембрана, которая разрушается в начале газообразования и этим предотвращает взрыв. Ее изготавливают в виде насечек букв «Т», «Y» или знака «+».

Виды электролитических конденсаторов

По своей конструкции «электролиты» относятся к полярным устройствам, то есть, они должны работать при прохождении тока только в одну сторону. Поэтому их используют в цепях постоянного или пульсирующего напряжения с учетом направления прохождения электрических зарядов.

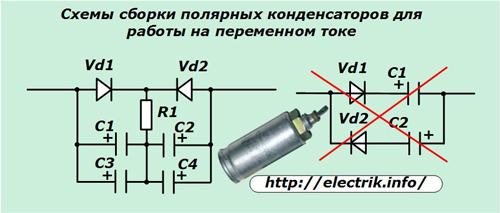

Для работы в цепях синусоидального тока созданы «неполярные электролиты». За счет дополнительных элементов в конструкции они при равной емкости обладают повышенными габаритами и, соответственно, стоимостью.

Электролитом между обкладками могут использоваться концентрированные растворы различных щелочей или кислот. По способу их наполнения конденсаторы подразделяют на:

    жидкостные;

  • оксидно-металлические;

    оксидно-полупроводниковые.

В качестве материала анода может быть выбрана фольга из алюминия, тантала, ниобия или спеченный порошок. У оксидно-полупроводниковых конденсаторов катодом служит слой полупроводника, нанесенный непосредственно на оксидный слой.

Особенности эксплуатации

Способность электролитов выделять газы при нагреве диктует необходимость при работе конденсатора для обеспечения надежности создавать запас по номинальному напряжению до 0,5÷0,6 его величины. Особенно это актуально для использования в устройствах с повышенными температурами.

У конденсаторов, предназначенных для эксплуатации в цепях переменного напряжения, оговаривается рабочая частота. Обычно это 50 герц. Для работы с более высокочастотными сигналами необходимо снижать рабочее напряжение. Иначе возникнет перегрев диэлектрика и поломка, разрыв корпуса.

Электролиты с большой емкостью и малыми токами утечек способны длительно сохранять накопленный заряд. В целях безопасности для ускорения их разряда подключают параллельно выводам резистор с сопротивлением в 1 Мом и мощностью 0,5 Вт.

Для использования в высоковольтных устройствах применяют конденсаторы, собранные последовательными цепочками. Чтобы выровнять напряжение между ними на выводы каждого параллельно подключают резисторы с номиналом от 0,2 до 1 Мом.

При необходимости использования полярных электролитических конденсаторов в цепях переменного напряжения собирают схему, в которой ток через каждый элемент проходит только в одну сторону. Для этого используют и токоограничивающий резистор.

Такие схемы раньше собирали для поворота фазы тока относительно напряжения при запуске мощных трехфазных асинхронных электродвигателей от однофазной сети. Сейчас этот вопрос уже теряет свою былую актуальность.

Отсутствие токоограничивающего резистора в такой цепочке приводит к перегреву диэлектрического слоя и выходу из строя электролитического конденсатора.

Жидкий электролит со времен высыхает через дефекты корпуса. За счет этого постепенно снижается емкость. Со временем она доходит до критического значения. Вышедший из рабочего состояния электролитический конденсатор чаще всего становится причиной поломки электротехнического прибора.

Неисправности конденсатора из-за нарушения эквивалентного сопротивления ESR

У электролитических конденсаторов есть еще одна техническая особенность, которая влияет на его характеристики при эксплуатации. Со временем работы у конденсатора постепенно снижается электрическая проводимость между обкладками и выводами за счет постоянно протекающих внутренних электротехнических процессов. Ее величину оценивают эквивалентным активным сопротивлением, которое обозначают индексом ESR. На русском языке называют ЭПС: эквивалентное последовательное сопротивление.

Конденсатор, обладающий повышенным ERS, ничем по внешнему виду не отличается от исправного. Просто его активное сопротивление увеличивается более одного Ома и может доходить до 10 Ом.

Способы определения

Промышленность выпускает приборы, позволяющие замерять эту величину на основе прототипа, изобретенного в России в 60-х годах. Они позволяют выполнять замеры без выпаивания конденсаторов из схемы, работают по принципу мостовых измерителей сопротивления для переменного тока.

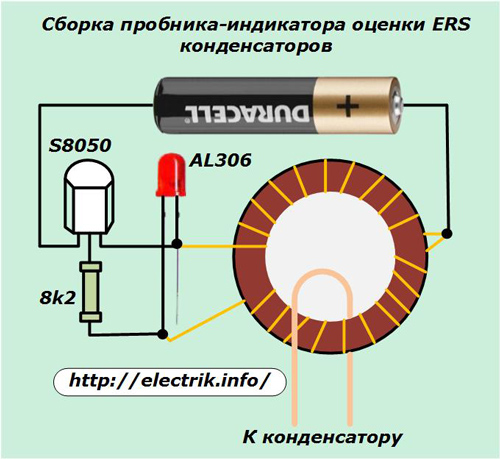

Народные умельцы создают собственные упрощенные конструкции, позволяющие оценивать исправность конденсатора по этому параметру на основе определения активного сопротивления, превышающего 1 Ом. В качестве подобного индикатора можно собрать простой прибор, показанный на схеме.

Для его питания используется обычная пальчиковая батарейка. Светодиод своим свечением указывает пригодность электрического конденсатора по ERS-параметру за счет сравнения высокочастотных сигналов на тороидальном трансформаторе, приходящих от конденсатора и сформированного колебательного контура.

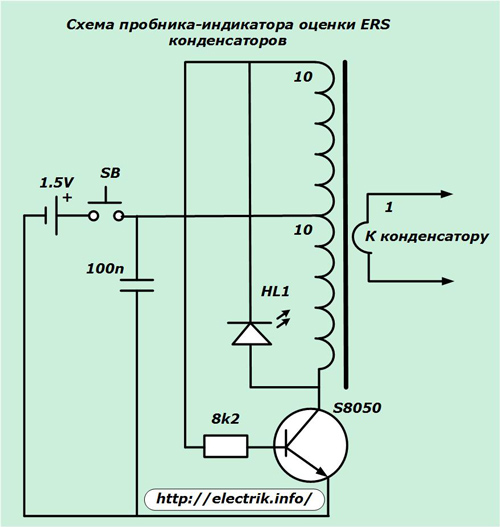

Изображение этой же схемы в несколько упрощенном виде показано ниже.

Испытуемый конденсатор подключают к обмотке, выполненной одним витком на трансформаторе из ферромагнитного сердечника с магнитной проницаемостью порядка 800÷1000. На этой обмотке напряжение не превышает 200 милливольт, поэтому можно оценивать характеристики электролита без выпаивания из платы.

Особой настройки такой индикатор не требует. Вполне достаточно проверить свечение светодиода на контрольном резисторе в один Ом и по нему ориентироваться в дальнейших замерах. Транзистор можно использовать любой, обладающий коллекторным током 100 мА и коэффициентом усиления больше 50.

Такой пробник будет неточно работать с конденсаторами, обладающими емкостью менее 100 мкФ.

Ионистор — суперконденсатор

Разновидностью конденсатора с электролитом, обеспечивающем протекание электрохимических процессов, является . Он использует эффект двойного электрического слоя, возникающего при соприкосновении материала обкладки с электролитом и объединяет функции конденсатора с химическим источником тока.

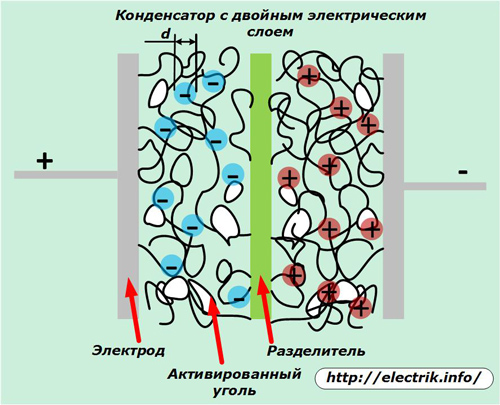

Его конструкция показана на картинке.

Здесь толщина образованного двойного слоя очень маленькая. Это позволяет значительно увеличивать емкость ионистора. Также у этих конденсаторов легче увеличить площадь контактируемой поверхности обкладок. Их делают из пористых материалов, например, активированного угля, вспененных металлов.

Емкость ионистора может достигать нескольких фарад при напряжении на обкладках до 10 вольт. Ее он набирает за короткое время и дальше надежно сохраняет. Поэтому эти модели используют для резервирования различных источников питания.

Условия эксплуатации сильно влияют на длительность работоспособного состояния ионистора. Если рабочая температура не превышает 40 градусов, а напряжение 60% номинального, то ресурс может составить более 40000 часов.

Стоит только увеличить его нагрев до 70 градусов, а напряжение — до 80%, как срок работы снижается до 500 часов. Ионисторы находят самое различное применение в быту. Они работают в комплектах солнечных батарей, автомобильной радиоаппаратуре, .

Южнокорейский автомобильный производитель Hyundai Motor Company работает над выпуском автобусов с электроприводом, питающемся от ионисторов. Их заряд планируется выполнять во время кратковременных остановок на маршруте передвижения.

По своей сути этот вид транспорта полностью заменяет троллейбус, у которого исключается из работы вся контактная проводная сеть.
