Как установить железную самодельную дверь. Железная дверь своими руками

В наше время найти металлическую дверь по своему вкусу совсем не сложно. Однако некоторые хозяева, чувствуя уверенность в своих силах, изготавливают входную дверь своими силами. Обычно это связано с желанием человека создать нечто отличное от других образцов под свои требования, а может быть с применением специфических материалов или же геометрическими и конструктивными требованиями. Так или иначе, создание металлической входной двери своими руками заслуживает отдельного упоминания.

Материал и инструменты

Пусть это дело не самое простое, но если у Вас есть необходимые навыки, можно за него взяться. Чем грамотнее хозяин, тем меньше времени на работу он потратит. Для того чтобы процесс прошел удачно и без особых проблем, потребуются следующие инструменты и материалы:

Стальной лист толщиной от 1,5мм и больше;

Металлический уголок;

Дверные петли (подбираются по количеству, определяемому крепостью самих петель и мощности двери);

Замок, дверная ручка, глазок и другие детали;

Обшивочный материал (шпон, фанера, доска – зависит исключительно от Вашего предпочтения);

Строительная пена;

Анкерные болты;

Сварочный аппарат;

Болгарка с диском по металлу;

Сварочный стол или козлы для удобства работ.

Список является лишь приблизительным, поскольку создание двери отчасти является и творческим процессом, да и конструкция двери может варьироваться в зависимости от задумки автора.

Создание каркаса двери

Прежде, чем приступить к работе, Вам нужно узнать точные размеры дверного проема.
И не просто точные, а полные. То есть, слой штукатурки или дверной наличник является препятствием, которое надо удалить, прежде чем Вы доберетесь до бетонного или кирпичного торца стены. Добраться до настоящего материала стены нужно во всех четырех направлениях, поэтому сбивайте штукатурку или делайте вырез в наличнике с помощью молотка и стамески.

Обычно стандартные размеры дверного проема колеблются в пределах 800-900мм в ширину и 2000мм в высоту, но в любом отдельно взятом случае параметры могут быть и нестандартными.

Когда у Вас на руках будут точные размеры дверного проема, размеры дверной коробки сразу станут ясны. Дверная коробка должна помещаться в проеме так, чтобы со всех сторон оставался зазор в 20мм. Этой величины хватит для того, чтобы в случае перекоса проема правильно установить дверь. После окончания работ этот зазор будет заполнен монтажной пеной.

Первое, что надо сделать – нарезать уголок нужной длины по размеру будущей коробки (длина полок может быть 50х25мм) и выложить на плоскость (лучше всего подходит варочный стол)в виде прямоугольной формы. Проверить углы будущей дверной коробки на «прямоту» можно, измерив длины диагоналей. Если они равные, можно приступать к сварке уголков.

Делаем дверное полотно (видео)

Перед тем, как начать изготовление дверного полотна , сперва изготавливают раму.
Рама изготавливается исходя из того, что между ней и дверной коробкой должен оставаться зазор равный в общем зачете 20мм по высоте и 15мм по ширине. Правильное распределение зазоров по всем четырем сторонам будет указано ниже. Далее используется уголок нужной длины (для этого дела подойдет уголок 40х25мм), которым также выкладывается прямоугольник, и начинается сварка.

Необходимо будет с помощью болгарки вырезать в профиле вырез под замок. Забейте в раму рейки из дерева нужной длины, чтобы потом было проще производить обшивку двери. Следующим шагом будет приваривание петлевого профиля к самим петлям и дверной коробке. Так будет легче вести сварочные работы.

Расстояние между петлями тщательно промеряется, что на коробке, что на раме двери, поскольку нужно точное совпадение. После этого укладываем раму внутрь коробки и следим за тем, чтобы все было параллельно друг другу.

И вот самый важный шаг – изготовление дверного полотна. Из листа стали вырезается такая его часть, которая будет перекрывать проем на 1 см с каждой стороны, кроме той, где замок. Эта сторона должна перекрываться на 1,5см.

Важно удалить окалину, остающуюся на кромке листа после резки.

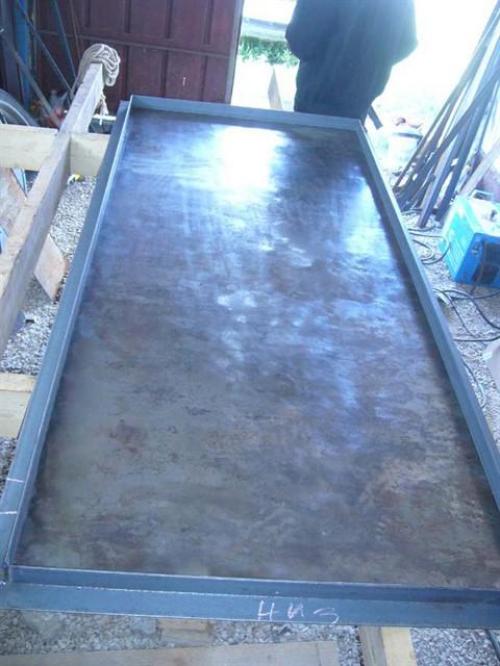

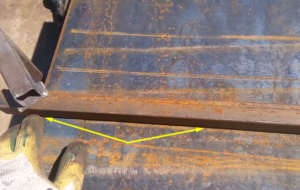

Теперь укладываем лист так, что верхний и нижние края у коробки выступали на 10мм, со стороны замка на 5мм, со стороны навесов на 15мм. В нескольких точках лист начинает прихватываться к коробке.

Далее переворачиваем коробку, и наш лист оказывается внизу. Дверная рама тем временем находится внутри коробки. Пришла пора выставить зазоры между дверной коробкой и рамой. От порога это расстояние будет равняться 10мм, равно как и сверху. С той стороны, где есть замок, оно равно 8мм, а там, где петли – 7мм.

Чтобы зафиксировать зазоры, можно использовать различные подручные средства вроде полосок от металла разной толщины.

Пора приваривать раму к листу. Сам шов не должен быть длиннее 40мм, а расстояние между началами швов около 200мм. Сварка ведется от середины к краям с разных сторон, используется обратноступенчатый шаг. Если будущая дверь начинает сильно нагреваться – дайте ей время остыть.

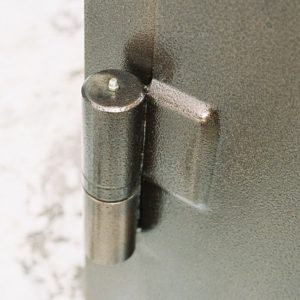

Устанавливаем дверные петли

Будущую дверь перед тем, как начать монтаж петель, нужно приподнять над варочным столом.
В этом помогут куски профиля или трубы, на которые изделие можно положить.

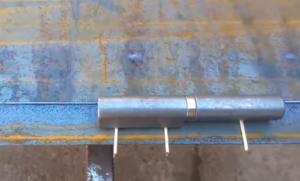

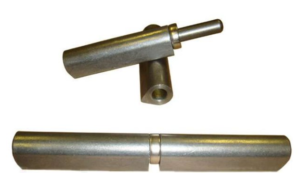

Для изготовления петель берется 20миллиметровый стальной прут. Чтобы петли работали лучше, в них помещают шарик от подшипника из стали. Затем петли собираются и фиксируются, при этом нужно следить, чтобы все было точно соотнесено друг с другом. Как только Вы убедитесь, что везде есть четкое совпадение, петли привариваются к коробке и полотну.

Верхняя часть петли будет приварена к листу, нижняя приварится к коробке. После сварки петель нужно срезать прихватки, крепившие к коробке лист.

Теперь только осталось зачистить сварные швы и покрасить готовую дверь – и она будет готова.

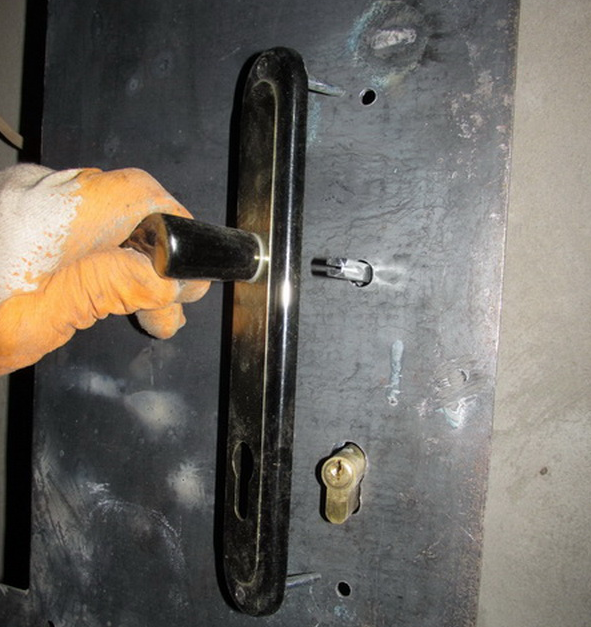

Место под замок

Полок уголка дверной рамы – это то место, где будет делаться вырез для замка.
Причем вырез должен быть сделан так, чтобы замок входил туда без малейшего зазора. Как только Вы сможете поместить замок на место , понадобится сделать разметку под крепежные отверстия, места, куда будет вставляться ключ, для ручки и другие. По разметке будут просверливаться отверстия необходимой величины.

По периметру двери делаются отверстия под 4миллиметровые шурупы, которыми с внутренней стороны будут крепиться доски. В одной из этих досок должен быть предусмотрен вырез под замок. Длина шурупов подбирается в пределах 35-40мм.

Вырезы под щеколду и различные защелки создаются только после установки коробки и при навешенной двери, тогда же ставится и дверной глазок.

Отделочные работы

Далеко не все хозяева согласятся остановиться на достигнутом. Ведь можно декорировать дверь и придать ей привлекательный внешний вид. В качестве обшивки можно применить деревянные рейки, мягкий материал или простую пленку с текстурой под дерево. Конечно, покраска – самый простой вариант из всех. Она допускает приварку сверху на дверь декоративных кованых элементов.

Несмотря на то, что в настоящее время всё же рынок по продаже дверей просто переполнен, и можно найти самые разнообразные в изготовлении варианты такой двери, множество всё же предпочитает выбирать именно металлические двери самодельного изготовления. Почему же они настолько востребованы сегодня, эти самодельные варианты металлической двери? Дело тут, прежде всего, в том, что можно создавать разного размера двери – это раз. И второе, что крепкая она будет точно.

В процессе изготовления двери принято применять специальный тип конструкции или усиленный.

Также следует отметить и тот факт, что само изготовление начинается только с изготовления дверной коробки. По стандартным меркам такая конструкция творится из трубы профильных размеров 50 на 25 мм.

Размерами 10 на 10 мм «нащельник» стоит приварить строго к внутренней стороне от двери, от коробки будущей двери. В целом полотно двери такого типа представляет решетку, которая была сварена из профилей с такими размерами: 40 на 25 мм. Также данная конструкция обязательно должна иметь усиленные ребра жесткости.

Создать карман для будущего замка необходимо в той же последовательности и технологии, что и саму дверь. Каждая дверь зачастую оснащена сразу двумя замками. Причем, внешняя их сторона должна быть усилена, при помощи пластины из металла, с толщиной около 2 мм.

Петли применяют для установки такой двери. Их просто стоит приварить к профилю от дверной коробки и к блокираторам. Вот только остается всегда небольшой зазор между коробкой и полотном и с целью его скрытия необходимо просто приварить дополнительно лист металла, который будет выступать на 10 мм с каждой стороны.

Дошла очередь и до наличников – их следует приварить с трех сторон к дверной коробке.

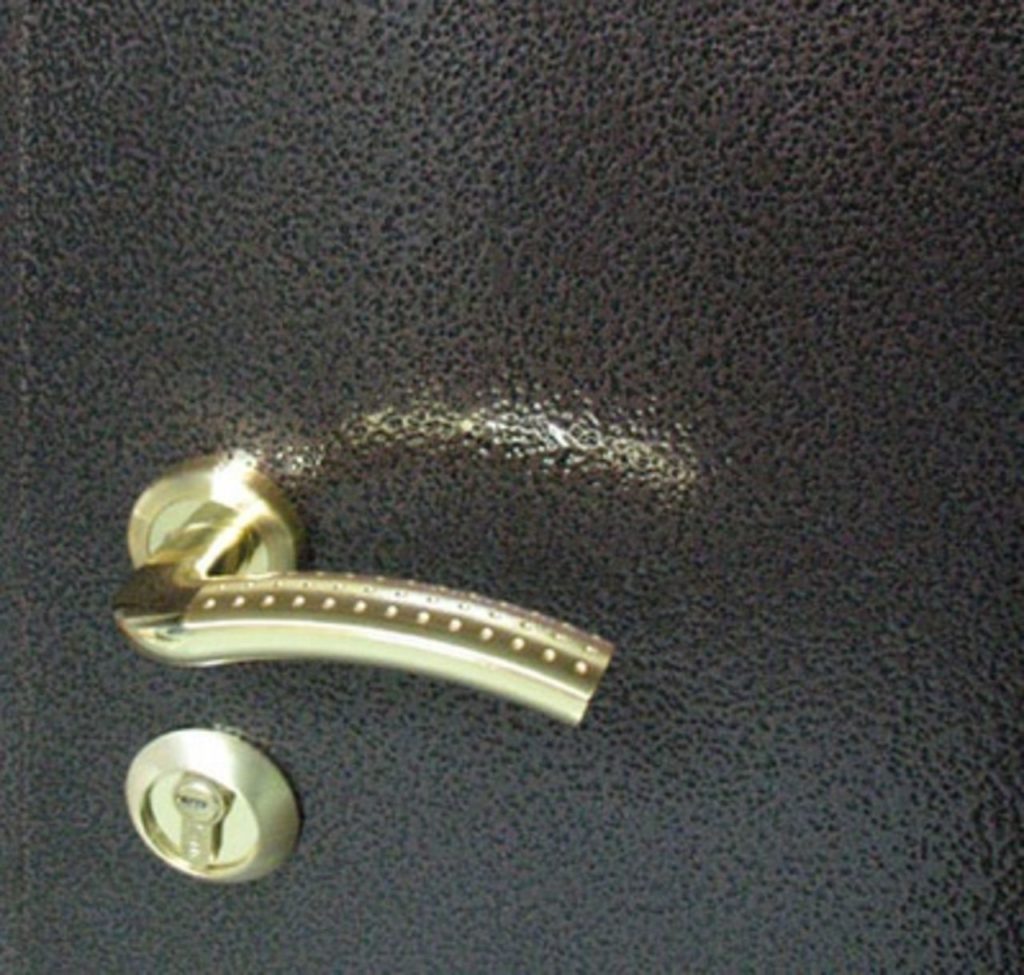

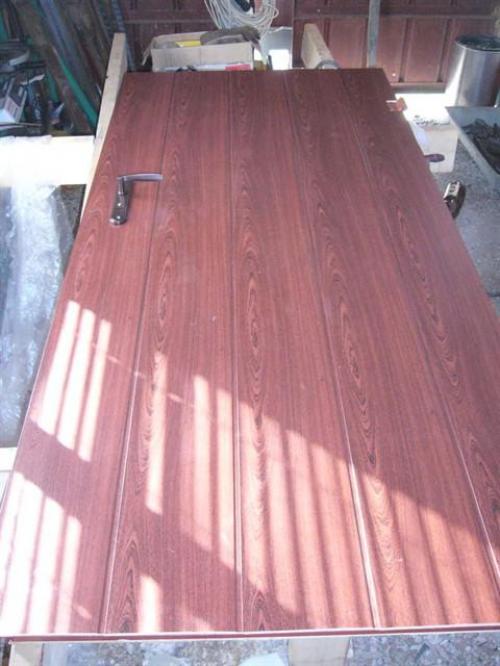

Теперь осталось только собрать готовое изделие и просто привести внешний вид в норму, то есть просто покрасить её.

Важно уделить особое внимание самой отделке данного изделия. В качестве материалов тут применяют кожу, винил, панели МДФ декоративные, натуральную древесину или ламинат. Также дополнительно можно изолировать от шума, от холода и просто украсить различными декоративными элементами.

Любая металлическая дверь своими руками нуждается в предварительном составлении чертежа изделия. Такой чертеж составляют на самом раннем, на подготовительном этапе. Если не составить, то велик риск создать неверного размера двери, с дефектами и вообще не пригодные варианты.

Сначала проводится замер дверного проема. При этом стоит учитывать допуск между торцами от стен. Также учитывать допуск между сторонами сборки. Тщательно продумываем и создаем именно на основании данных замеров чертеж. После на основании готового чертежа проводится определение необходимого количества строительного материала.

Схемы

Также входная металлическая дверь своими руками требует специальной схемы. Ведь довольно сложно создать именно правильную установку без наличия схемы. На данной схеме обязательно стоит указать:

  • ребра жесткости;
  • стальную раму;
  • блокираторы;
  • стальные листы;
  • блоки;
  • размеры дверной коробки;
  • петли.

При проведении текущих замеров стоит воспользоваться обычной рулеткой. Стоит также указывать в текущем чертеже все мелочи и тонкие нюансы. К примеру, стоит обязательно указать само расположение для отдельного блока.

Зачастую размер для двери составляет показатель равный 90 на 200 см.

Вот когда планируете создавать двери для себя именно нестандартного размера, то здесь имеет смысл в дополнении конструкции с дополнительными блоками. Вот какими могут быть здесь дополнительные блоки:

  • глухие;
  • распашные.

Вот как сделать металлическую дверь своими руками легко и просто можно узнать здесь.

Стоит самое важное – это настроить себя и просто запастись терпением. Решение создать дверь самому возможно является последствием сложного выбора качественного изделия, среди уже имеющихся дверей на рынке.

Вот по такой простой причине многие люди, которые хоть чуть-чуть обладают навыками сварки, стараются создавать такие двери самостоятельно. Для такого случая человек сам определяет характеристики и параметры своей будущей двери.

Нельзя не отметить, что именно самодельные варианты зачастую оказываются довольно прочными в сравнении с их китайскими аналогами. Вот только чтобы совершать самостоятельно такое изобретения стоит обладать несколькими навыками:

  • первое – обладать навыками сварки;
  • второе – иметь некоторый опыт в создании чертежей.

Вот какие части включает в себя строго стандартная металлическая дверь:

  • ребра жесткости;
  • каркас;
  • обшивка.

При использовании каркаса часто применяют строго стандартную трубу размерами 50 на 24.

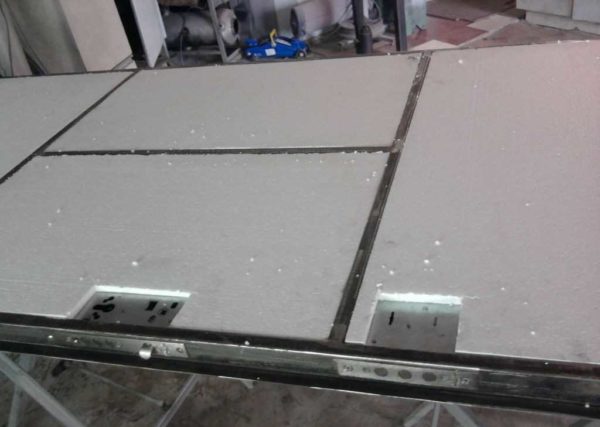

Пенопласт в ряде случаев выступает именно материалом с теплоизолирующими характеристиками. Для приготовления каркаса от коробки стоит применять именно стальные уголки.

Важно перед началом по проведению работ составить подробно чертежи необходимой металлической двери. Для этого предварительно создается замер от дверного проема, куда планируется данная дверь. Все мельчайшие детали стоит учитывать на время составления текущего чертежа.

Вот какими размерами обладает именно стандартная металлическая дверь: 2100 мм на 860 мм.

Только после этого можно приступить к сварочным работам.

Для изготовления металлической двери существует два вида сварки:

  • Ручная сварка дуговая «небольшой электрод».
  • Аргонодуговая сварка стандартная «малый ток дуги».

Соединить при помощи сварки ребра жесткости.

Произвести зачистку для полученных сварочных швов.

Окрасить металлическую конструкцию.

Произвести вставку замка.

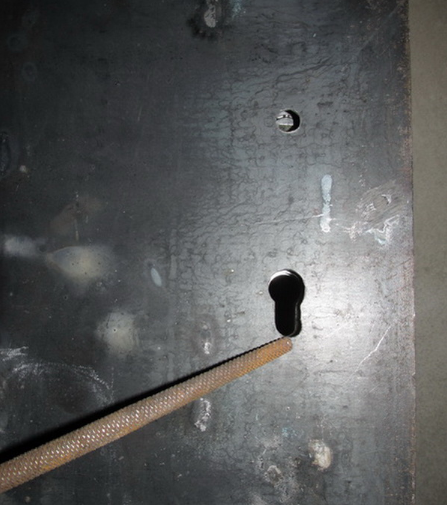

Для глазка просверливается отверстие при помощи специального инструмента.

Петли заварить.

Осталось только произвести установку глазка и необходимой фурнитуры.

Существует несколько этапов для изготовления металлической двери:

  • Заготовка конструктивных материалов и всех необходимых в работе материалов.
  • Произведение сварочных работ.
  • Монтаж элементов конструктивных.
  • Отделка самой двери.

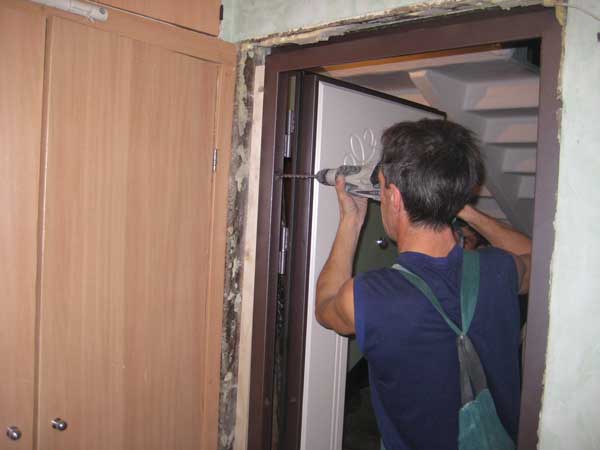

Зачастую установка металлической двери своими руками работа не из простых, но только для тех, кто не знает как можно быстро и просто осуществить такую работу. Для того чтобы произвести такие работы потребуется просто заменить старую, а точнее снять её. На данном этапе у многих возникают вопросы, как же именно производить такое снятие. Насколько верно они сделают этот процесс, настолько меньше работы будет для них в дальнейшем. Можно при снятии принимать обычный лом и просто снять дверь с петель. Такой способ решит вопрос только с теми дверьми, у которых петли именно несъемного механизма.

Затем очередь стоит за наличниками от этой старой двери. Также эти процедуры стоит выполнять только с использованием лома.

Вот только после того, как получилось снять наличники можно приступить к этапу по демонтажу самой дверной коробки. Следует снимать с боков, сверху и снизу, делается всё достаточно быстро и просто.

Для тех, кто решил самостоятельно проводить демонтаж данной дверной коробки, а вот под рукой не имеется лома, можно проводить такой же процесс с использованием обычного топора.

Вот только лом позволяет делать такую работу быстрее и намного эффективнее. После процедуры по демонтажу двери и дверной коробки стоит тщательно очистить место, где до этого стояла коробка.

Очищение проводится от следующих элементов:

  • шпаклевки;
  • краски;
  • штукатурки;
  • старой монтажной пены.

Представляем вашему вниманию видео изготовления металлической двери своими руками

Для начала работ стоит приложить новую коробку к проему и соизмерить соотношение величин.

Затем стоит приготовить необходимое место для установки новой двери. Вот что для этого нужно сделать:

  • старую штукатурку предполагается просто сбить;
  • убрать всю мешающую краску с того места;
  • удалить также мешающую штукатурку.

Сбиваются все слои вплоть до бетона или кирпича.

Такую процедуру удобнее и нужно проводить при использовании перфоратора. Остатки штукатурки потом легко можно будет сбить с применением зубила или молотка, вот только это окажется в сравнении с перфоратором намного сложнее и по времени и более продолжительно.

Также стоит отметить, что наиболее удачным и надежным методом монтажа стальной коробки считается именно сварка.

Для такого процесса принято использовать специальные монтажные уши. Они зачастую идут вместе с дверью в комплекте.

Три монтажных уха стоит приварить к одной стороне от стальной коробки и также три таких уха к другой её стороне. Важно соблюдение правил предосторожности при работе со сваркой и всегда применять в работе специальные маски. Это поможет не повредить глаза и также защитит их от негативного воздействия.

Процесс работы по монтажу дверной коробки не приемлет спешки. Вставить необходимо изделие строго по уровню. Это важно, поскольку некоторые стены могут быть завалены.

Изначально стоит проверить петлевую сторону, а вот только после этого уровень установить на сторону наличника. Условием качества тут будет являться качественное установление двери строго по данному уровню.

Сам монтаж коробки стоит начать с прикрепления с его нижней точки. К стене плотно придвигается такая коробка. Затем стоит в руки взять перфоратор и создать при его помощи специальное отверстие в стене через монтажное ухо.

После пригодится кусок арматуры размер такого куска лучше использовать длиной 150 мм и диаметром 12 мм. Такой кусок стоит загнать при помощи кувалды. Вот только загонять не стоит его строго до конца. Поскольку если будет загоняться такая арматура впритык до конца, то легко можно повредить саму дверную коробку. Также на этом моменте можно применить несколько упрощенных и хитрых способов – это при использовании перфоратора можно загнать арматуру, поставив в режим долбления данный перфоратор.

Как только забили стальную арматуру, можно обратить внимание на приварку последней к монтажному уху от стальной коробки.

После того как приготовили нижнюю точку снова стоит взять в руки уровень и всё тщательно перепроверить. Проверить, прежде всего, стоит вертикаль. Такая коробка должна быть закреплена строго вертикально. Затем можно подняться выше и при использовании перфоратора просверлить отверстие вверху коробки. Также сверлить необходимо через монтажное ухо.

Арматура, которую требуется забивать здесь, имеет такие размеры: 150 мм и диаметр 12 мм.

Только после этого можно приварить ухо к куску арматуры. Также создается и центральное крепление. Перед тем как осуществить фиксацию двери следует тщательно всё перепроверить и обязательно смазать элементы. Такое смазывание обеспечит не только плавное вхождение двери, но и далее при эксплуатации такая дверь будет плавно открываться и закрываться.

Устанавливаются двери осторожно на готовые петли. Только стоит устанавливать двери именно двумя монтажниками.

Очередь для монтажа ответной части дверной коробки. Разумно в этом этапе проверить надежное прилегание дверного плотна к самой дверной коробке.

Монтаж этот стоит начинать с крепления нижней её точки. С использованием перфоратора также просверливаются отверстия непосредственно через монтажное ухо. После забивается кусок арматуры с использованием кувалды.

Стоит теперь перепроверить кусок арматуры, который будет выступать. На этом этапе приварена только нижняя часть, а вот верх и середина остались пока не фиксированы. Такие действия помогут верно выставить части притвора для двери. После точного выставления притвора можно фиксировать аналогично верх изделия и среднюю её часть. Стоит всегда соблюдать именно эту последовательность, поскольку она позволяет точно и надежно установить дверную коробку на свое место.

После завершения такого непростого этапа можно наклеивать контур уплотнения. Данная деталь представляет специального рода резину, которая и обеспечит звукоизоляцию и дополнительное тепло для такого изделия.

Теперь осталось только отрегулировать эксцентрику и можно пользоваться таким удобным изделием.

Создавать и устанавливать двери входные не так сложно. Важно обладать некоторыми навыками сварки и знать как составлять чертежи. Стоит просто не спешить и дверь самодельная будет успешно не только создана, но и верно установлена в вашем уютном жилище. Вы будете уверены, что ваш дом – ваша крепость и она под надежной защитой. Ведь металлическая дверь, которую вы можете создать своими руками всегда прочнее китайских аналогов, которыми переполнен современный рынок готовых дверных изделий. Тем более если вы самостоятельно решили создать дверь, то любой дизайн и любой размер в ваших руках.

Вам нужна нормальная железная дверь, а цены на рынке «кусаются»? Есть вариант соорудить ее самому. Давайте вместе разберем, как делается металлическая дверь своими руками, начиная с подготовки инструмента, закупки материала и наброска эскиза и заканчивая утеплением и чистовой отделкой.

Сделать железную дверь самому вполне реально.

Сделать металлическую дверь своими руками для любителя задача вполне реальная, но есть один нюанс: вы должны свободно работать болгаркой и хотя бы на начальном уровне владеть сварочным аппаратом. Но перед тем как сделать саму дверь нужно подготовить инструмент и материал.

Выбор инструмента

  • Болгарка;
  • Сварочный аппарат;
  • Шуруповерт или набор отверток;
  • Электродрель с ударной функцией или перфоратор;
  • Круглый «драчевый» напильник;
  • Молоток;
  • Рулетка;
  • Керн;
  • Уровень (желательно 1,5 м);
  • Угольник.

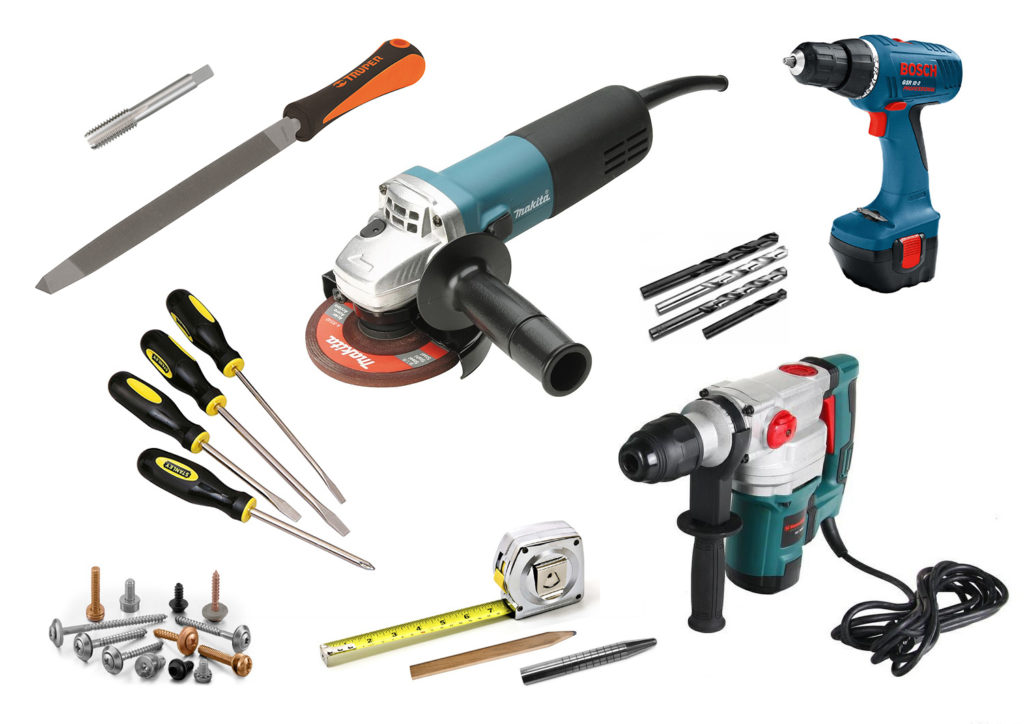

Инструмент домашнего мастера.

Кроме того понадобится разнообразная фурнитура для электроинструмента. Имеются в виду диски для болгарки по металлу, корд-щетка на болгарку, сверла на дрель, наждак и прочая мелочевка без которой изготовление металлической двери своими руками невозможно.

Закупка материала для изготовления металлической двери

Для железных дверей нужно купить:

  • Металлический лист толщиной от 1,5, до 3 мм;
  • Профилированная труба 40х20 мм – минимум 7 – 8 м;
  • Уголок 50х50 мм – около 7 м;
  • Полоса 40х4 мм – 2 м;
  • Петли обычные папа-мама или шарнирные – 2 шт.

Если в сварочных работах у вас нет большого опыта, то лучше берите лист под входные двери потолще, хотя бы не менее 2 мм, а лучше 3 мм.
Сварка металлических дверей дело не особенно сложное, но тонкий лист очень легко прожечь насквозь.

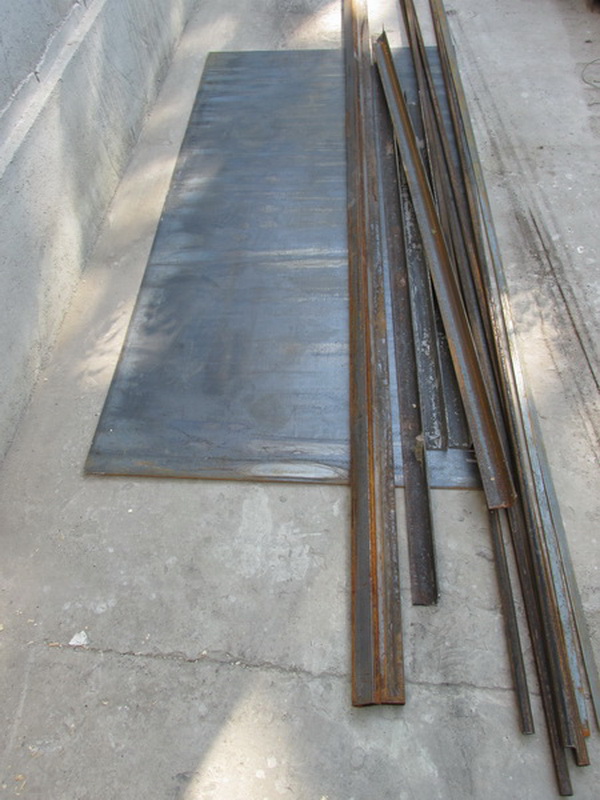

Материал для металлических дверей

Еще вам понадобится хороший ровный стол или какое-то подобие козлов, сделать металлическую дверь на земле очень тяжело, а для начинающего мастера вообще не реально.

Делаем эскиз

Профессиональные чертежи на стандартные железные двери сейчас найти можно, но проблема в том, что эти документы делались по ГОСТ 31173-2003, то есть 2200х900 мм или 2200х1200 мм (для широких проемов).

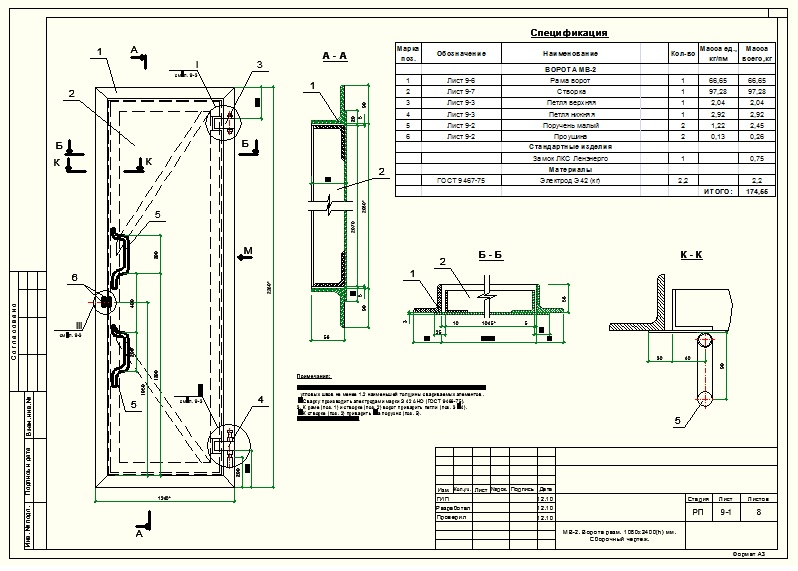

Профессиональный чертеж под дверь, сваренную из металла

Входная металлическая дверь в квартире или частном доме далеко не всегда соответствует стандарту, поэтому лучше составить эскиз. В противном случае, на нестандартном проеме вам придется либо вырезать часть откоса, либо как-то заделывать щель рядом с дверью.

Пример эскиза для нестандартной железной двери.

Коль уж мы делаем железную дверь своими руками, то на этапе создания эскиза нужно учесть кое-какие допуски, ниже на примере они показаны:

  • Стартовые размеры дверного проема 216х90 см;
  • Делать раму (лутку) вплотную к стенам нельзя, так как некуда будет заливать монтажную пену, поэтому по верхней кромке оставляем 10 мм на пену, плюс 5 мм толщина уголка;
  • Внизу делаем небольшой порожек, соответственно 25 мм от уголка будет отрезаться, итого остается 212 см высота рамы по внутреннему периметру;
  • По бокам также оставляем по 10 мм на пену, плюс 10 мм составляет толщина металла в 2 уголках, итого ширина внутреннего проема 87 см;
  • Саму стальную дверь, точнее раму под нее, нельзя делать вплотную к лутке, если дом начнет «гулять» и лутка чуть сдвинется, то полотно заклинит. Поэтому по наружному периметру оставляем зазор 5 мм, соответственно получается 211х86 см;
  • Лист берем больше (90х215 см), так как он будет накладываться на часть лутки.

Инструмент подготовили, материал купили, эскиз сделали, теперь можно приступать к сооружению железных дверей своими руками.

Семь этапов сборки стальных дверей

Можно сделать металлические двери своими руками только из уголка или только из профилированной трубы, но смешанный вариант получается более надежным и практичным. Наружную раму (лутку) лучше сварить из уголка 50х50 мм, а каркас под дверное полотно из профилированной трубы 40х20 мм.

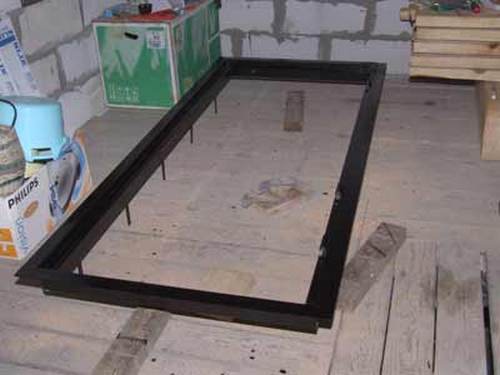

Этап № 1. Свариваем лутку

Первым делом отрезаем по схеме уголки и фиксируем их на рабочем столе или козлах струбцинами. Здесь важно чтобы нижняя плоскость была ровной, а углы соединились под 90º. Прямоугольник коробки проверяем по диагоналям, если они одинаковые, значит, углы будут прямыми.

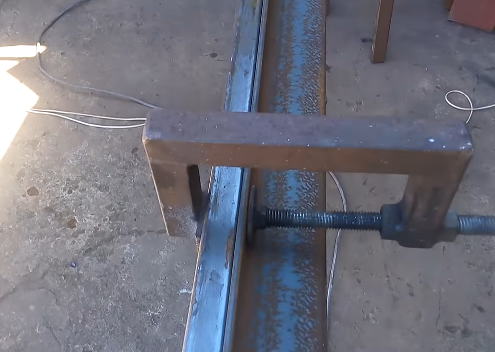

Фиксация каркаса струбцинами.

Сразу обваривать углы не стоит, их может повести, сначала прихватываем в нескольких точках и снова замеряем диагонали, пока все не проварено, еще можно отрегулировать мелкие неточности.

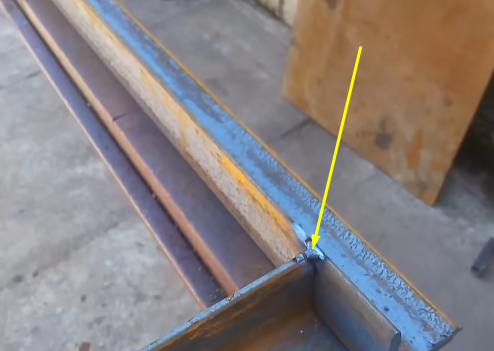

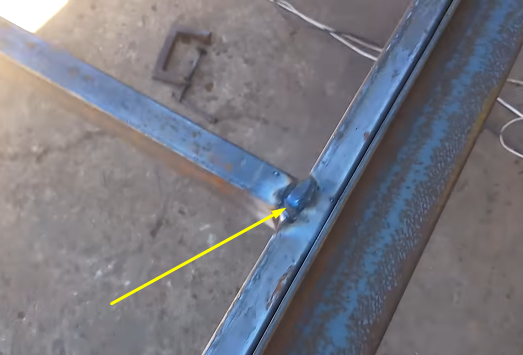

Точечная прихватка.

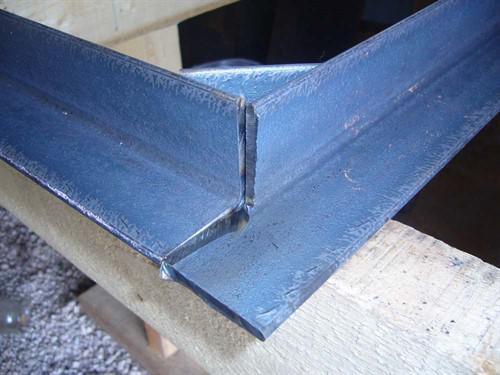

При обваривании углов, сначала накладываем все вертикальные швы, а потом переходим к горизонтальным, так металл будет меньше перегреваться. Лишнюю часть уголка мы вырежем позже.

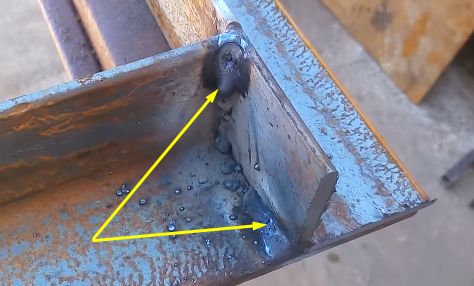

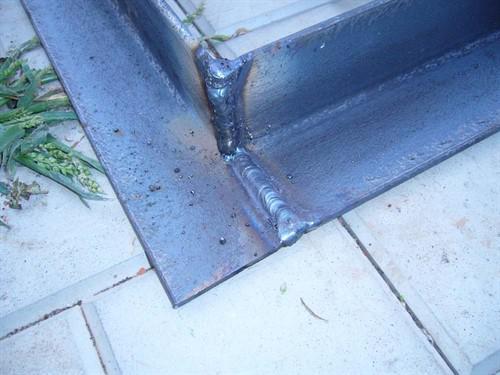

Приваривание углов.

Теперь переворачиваем раму и проверяем плоскость длинным уровнем или любым ровным эталоном. Никаких перекосов и изгибов быть не должно.

Проверка плоскости рамы.

Провариваем наружные стыки и сразу зашлифовываем эти швы болгаркой.

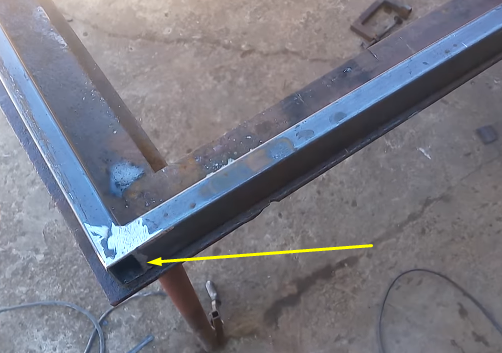

Сварка наружных швов.

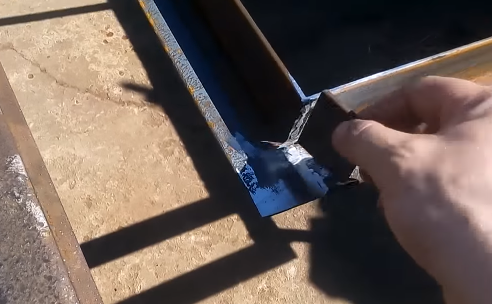

Как показано на фото сверху, у нас остался не вырезанным кусочек уголка изнутри, его нужно убрать, так как он будет мешать при установке. Для этого снова переворачиваем раму и вырезаем лишние части болгаркой. Лутка готова, теперь можно переходить к раме для железной двери.

Вырезаем лишние части.

Этап № 2. Рама под дверное полотно

Когда нарезаете профилированные трубы под каркас дверного полотна, сначала отмеряете все длинные части, а потом из остатков вырезаете короткие. В противном случае вы можете не угадать и тогда, большие вертикальные стойки придется сваривать из кусочков.

Прорезь под замок лучше сделать сразу. Для этого отмеряем от низа стойки 1 м. и делаем 2 вертикальных надреза по габаритам замка, а посередине эту полоску разрезаем наискось. Чтобы кусочки легче было выломать, делаем на них небольшие надрезы, стрелочки на фото указывают на эти надрезы.

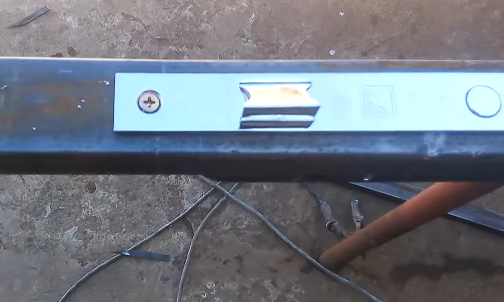

Первичная примерка замка.

Чтобы каркас дверного полотна четко лег на свое место, фиксируем струбцинами профилированные трубы с внутренней стороны лутки. Не забудьте: между профилированной трубой и уголком должен оставаться зазор 5 мм, для этого вставляем прокладки. В качестве прокладок можно использовать те же обрезки уголка.

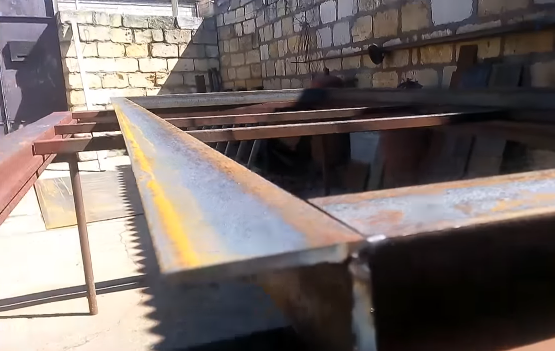

Фиксация профилированной трубы на раме.

Здесь важно как ставить

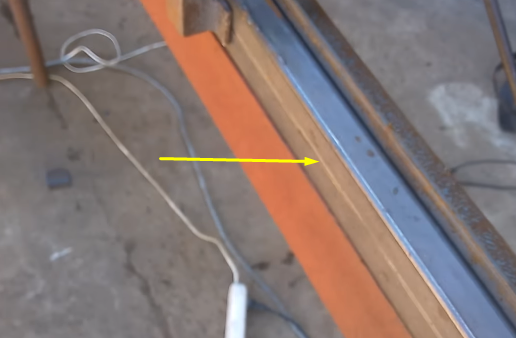

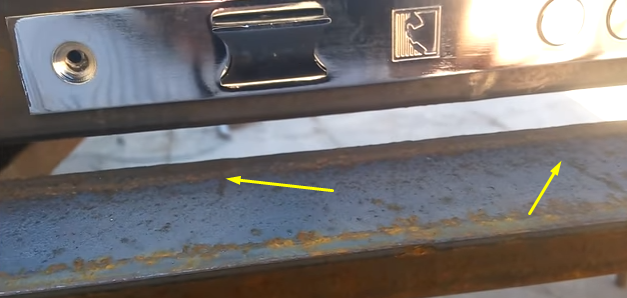

профилированные трубы, на любой такой трубе есть сварной шов, так вот, этот шов должен «смотреть» внутрь полотна.

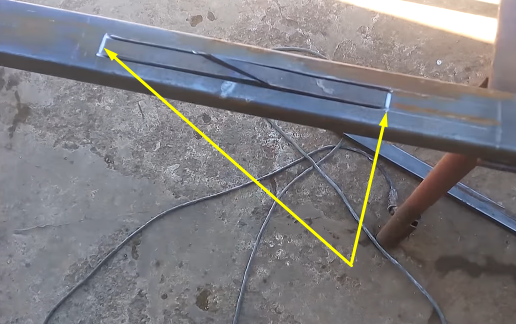

Сварной шов профилированной трубы.

При сооружении рамы под дверное полотно проверять диагонали уже не обязательно, так как мы «привязываемся» к наружному каркасу. Углы свариваются по аналогии с луткой, то есть, в нескольких точках прихватываем, а потом от центра к краям провариваем стыки.

Сварка углов дверного каркаса.

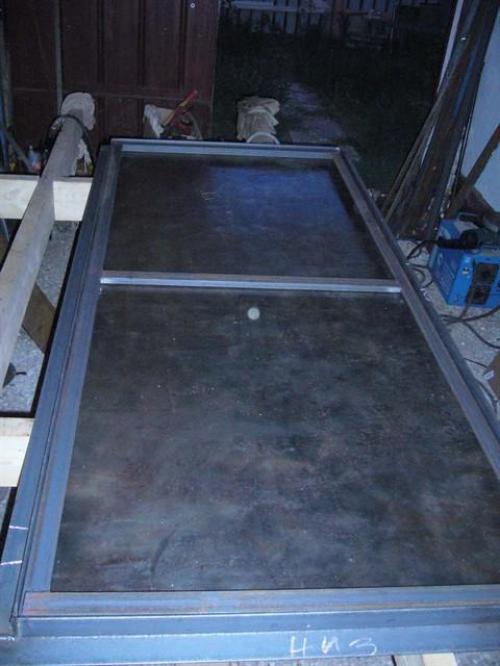

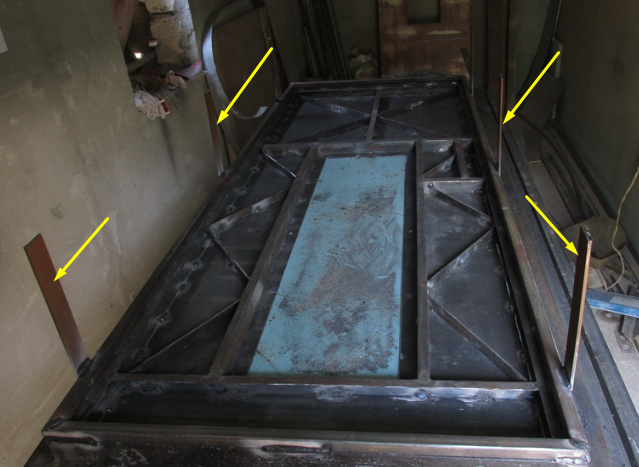

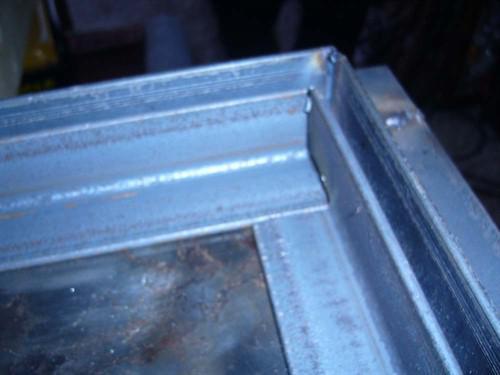

Здесь же, пока рама находится в лутке, привариваем поперечные ребра жесткости, они делаются из профилированной трубы.

Крепление ребер жесткости.

Теперь снимаем струбцины, убираем наружный каркас и провариваем торцы соединений в углах, после чего зашлифовываем все швы. Будьте осторожны, металл тонкий и легко прогорает.

Зашлифовывать сварные швы снаружи обязательно.

Всегда контролируйте, где у вас находится верх, низ, петли и замок. На этом этапе очень легко перепутать и тогда будет сложно исправить ситуацию без потерь.

Этап № 3. Крепление листа

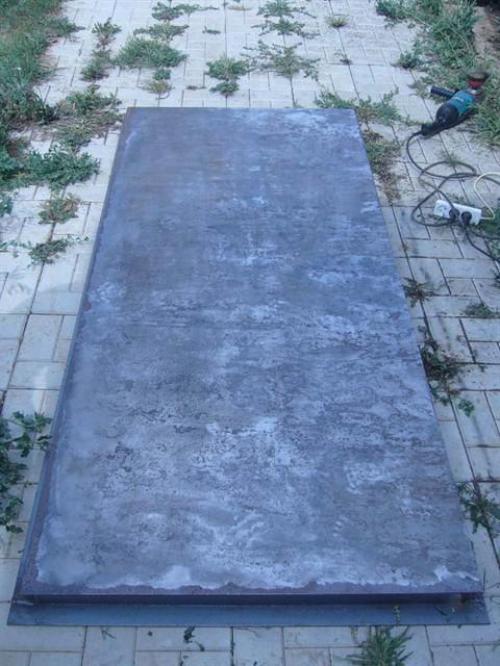

Для начала нам нужно вырезать лист по размерам. От рамы дверного полотна, до края листа оставляем 20 мм (5 мм на зазор, плюс 15 мм на нахлест лутки). Чтобы лист отрезать ровно по разметке, можно использовать профилированную трубу, просто крепите ее струбцинами и режете болгаркой по кромке.

Эталон для резки листа болгаркой.

Кладем на отрезанный лист дверной каркас, проверяем чтобы везде четко соблюдался нахлест и точечно привариваем профилированные трубы к листу (шаг порядка 100 – 150 мм). Чтобы рама не сдвинулась во время сварки ее можно зафиксировать струбцинами.

Раму прихватываете не вдоль по периметру, а по диагонали. То есть: приварили одну точку, потом перешли на противоположную и так пока все не обварите. В противном случае, конструкцию может повести.

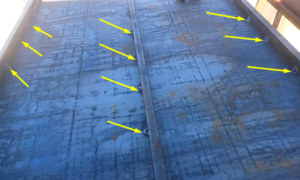

Точечная сварка дверного полотна.

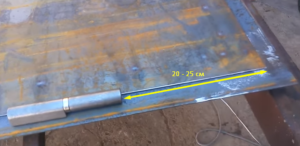

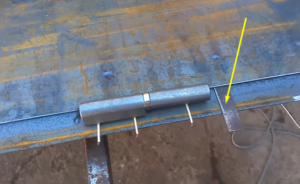

Этап № 4. Как приварить петли

Иллюстрации Рекомендации
Навесы покупаем обычные, типа папа-мама (папа со штырем). Перед установкой навесы сразу нужно смазать.
От карая полотна, до навесов должно быть 20 – 25 см, как сверху, так и снизу.
Навес должен быть чуть приподнят, чтобы лист при открывании не цеплялся за раму.
Навес выставляется так, чтобы при взгляде сверху, между ним и листом оставался зазор 1 – 2 мм.
Перед тем как сварить
конструкцию, подложите под лист прокладку (кусочек того же листа). Зазор нужен для резинового уплотнителя.
Обвариваем навесы.

Чтобы навес держался надежней можно приварить металлическую пластинку с нахлестом на раму полотна, но это скорее рекомендация, нежели правило.

Этап № 5. Врезаем замок

В дверную раму замок уже вставлен, теперь нужно примерить и разметить места пропилов в лутке.

Разметка под отверстия в уголке.

Отверстия под замочную скважину просверливаем большим сверлом, после чего доводим до нужного размера круглым драчевым напильником.

Отверстие под замочную скважину.

Отверстия в уголке под сам замок вырезаются болгаркой и также обрабатываются напильником. Замочные засовы желательно закрыть изнутри металлическим кожухом, его можно сделать из профилированной трубы или уголка, кожух обязательно приваривается.

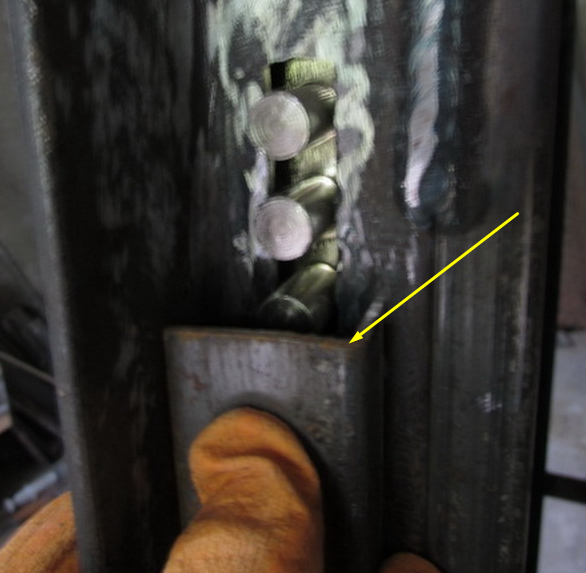

Кожух для защиты засовов замка.

Теперь осталось примерить накладку на сделанные
ранее отверстия и можно переходить к облицовочным работам.

Монтаж накладки на замок.

Этап № 6. Облицовка и утепление

Дешевле и лучше всего утеплять железные двери пенопластом, как правило, берутся плиты ПСБ-С-25 толщиной 40 мм. Плита вырезается чуть меньше проема, а зазор потом задувается монтажной пеной.

Утепление входных дверей пенопластом.

Минеральной ватой утеплять входные двери не стоит. Дело в том, что любая вата боится влаги и после намокания садится, поэтому через пару лет такой утеплитель перестанет работать.

Изнутри конструкцию можно обшить любой понравившейся вам плитой, от ОСП, до ламинированного МДФ.

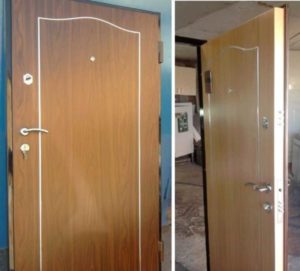

Накладки из ламинированного МДФ на двери.

Также можете ознакомиться с более подробной статьей по утеплению металлических дверей — .

Наружную лицевую часть дверей также можно отделать ламинированной плитой, но проще и дешевле будет покрасить металл молотковой краской, делается это так:

  1. Весь металл зачищается корд-щеткой (удобно использовать корд-насадку на болгарку);
  2. Конструкция обезжиривается ацетоном или бензином;
  3. Металл покрывается грунтом под выбранную ранее молотковую краску;
  4. Кистью, валиком или краскопультом наносится 2 – 3 слоя краски.

Окрашивание железных дверей молотковой краской.

Этап № 7. Установка металлических дверей

Чтобы закрепить железные двери нужно предварительно приварить по периметру лутки своеобразные хвостовики из полосы 40х4 мм.

Хвостовики для крепления железных дверей.

Конструкция устанавливается в такой последовательности:

  1. Вставляете лутку в дверной проем;
  2. Перфоратором через хвостовики высверливаете глухие отверстия в откосах;
  3. Дальше можно забить металлические костыли или зафиксировать конструкцию анкерными болтами;
  4. Навешиваете дверное полотно;
  5. Задуваете зазоры по периметру лутки монтажной пеной;
  6. Дверь установлена, теперь осталось срезать излишки засохшей пены и обустроить откосы.

Так устанавливается железная дверь своими руками.

Вывод

Как видите на домашнем «производстве», без профессиональных схем и дорогостоящего оборудования была собрана хорошая железная дверь своими руками и обошлась она примерно вполовину дешевле, чем заводской аналог.

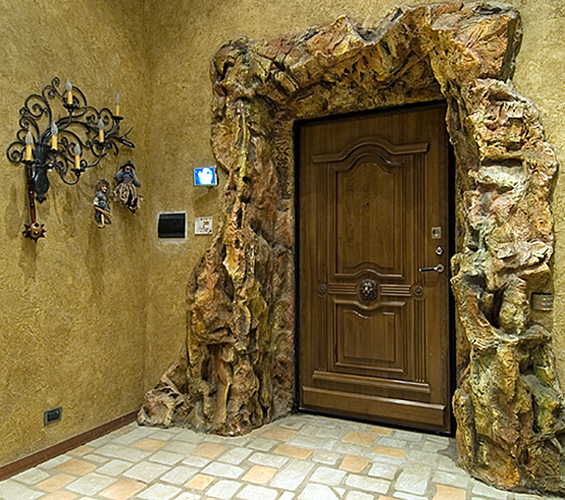

С хорошим декором самодельная дверь будет выглядеть не хуже заводской.

Для изготовления металлической двери необходимо иметь базовые понятия о процессе сварки и простейших способах наложения швов и прихваток. Также пригодятся навыки работы со сварочным оборудованием и болгаркой.

Необходимый материал:

  • уголок 50х50 мм,
  • железный лист 3,0 мм,
  • уголок 40х40 мм,
  • стальной замок,
  • два навеса,
  • дверные ручки,
  • декоративные панели МДФ,
  • краска грунтовочная,
  • герметик,
  • дверной уплотнитель,
  • клей Момент,
  • пенопласт 30 мм,
  • полый резиновый шнур,
  • звукоизоляционный материал.

Необходимые инструменты:

  1. шлифовальная машинка (или специальная насадка для болгарки),
  2. болгарка с отрезным диском, для работы по металлу,
  3. сварочный аппарат,
  4. краскопульт.

Замеры

Лист стальной, толщиной 3,0 мм подготовить к разметке. Использовать можно листы от 1,5 мм в толщину. Рабочая поверхность обязательно должна быть ровной. При нанесении разметки желательно пользоваться вспомогательными инструментами (линейка, уголок). Стандартные размеры для входной двери 800х2000 мм – этот размер принимаем за основу и считаем размерами каркаса двери. При разметке листа нужно прибавить к размера каркаса по 1 см с каждой стороны — для уплотнителя. Технология изготовления приведена ниже.

Изготовление каркаса

Вырезаем болгаркой из листа заготовку по нанесенным размерам. Зачищаем края от заусенец и для безопасной работы с листом в дальнейшем. Изготовление железной двери своими руками – процесс требующий аккуратности
, но все же различные неровности поверхности листа скроет внешняя отделка.

Каркас должен входить в дверной проем как можно плотнее. Объемы, заполняемые пеной желательно свести к возможному минимуму. Подготавливаем уголки к сварке. Метод стыковки уголков не так уж важен. Подготовить стыки к сварке. Уложить уголки на ровную поверхность.

Главное сварить их нужно аккуратно, выдержав диагонали, чтобы края сваренных в каркас уголков лежали в одной плоскости.

Сначала стыки прихватить и только убедившись в том, что каркас не повело, сварить начисто двусторонним швом.

Закрепление листа на каркасе

Перед дальнейшей работой лист следует зачистить.

Используя шлифовальную насадку для болгарки зачистить обе поверхности. Уложить лист на каркас и прихватить в двух точках с каждой стороны.

Убедиться в том, что лист не повело.

Ребра жесткости двери

Перевернуть конструкцию и уложить уголки 40х40 мм, подготовив их к сварке так же, как и внешний каркас.

Сварить уголки между собой, примерно посередине будущую дверь стоит усилить ребром жесткости. Сваренный внутренний каркас двери вынуть и перевернув, положить обратно на лист. Приварить внутренний каркас к листу двери.

Затем приварить навесы. Сварочные швы зачистить болгаркой.

Отделка

Проверить как дверь держится на навесах и легко ли открывается. После этого, сняв, загрунтовать и покрасить дверь отдельно от внешнего каркаса. Установить фурнитуру – ручки и замок. После чего замок вынуть. Он будет мешать дальнейшим работам.

Герметиком промазать все стыки и щели для предотвращения попадания влаги. Вырезать и уложить внутри двери звукоизоляционный материал. Затем вложить теплоизоляционный материал (пенопласт), заведя край пенопластовой плиты под уголки

Снова промазать места стыка с пенопластом герметиком. Не забыть в нужный момент вставить замок обратно! Наклеить полый резиновый шнур по контуру двери.

Декорирование

Монтаж внешней отделки лучше проводить панелями МДФ, это более экологичный материал, нежели ДСП. Но стоит учесть, что и тот и другой материалы не влагостойкие.

Панели приклеиваются к двери при помощи клея «Момент». Огрехи можно скрыть приклеив кромочную ленту.
