Неважно, какой вариант водоснабжения загородного дома вы выбрали, автономный или от централизованных сетей. В любом случае вам придётся прокладывать трубопровод по территории участка, а для этого нужно выкопать траншею. Если вы хотите сэкономить и не будете нанимать специалистов, то все работы можно выполнить самостоятельно. Однако не стоит думать, что рытьё траншеи – дело, не требующее особых знаний. При прокладке трубопроводов водоснабжения и канализации под землёй нужно учитывать нормативы СНиП, в которых размеры траншеи (её ширина и глубина) строго регламентируются.

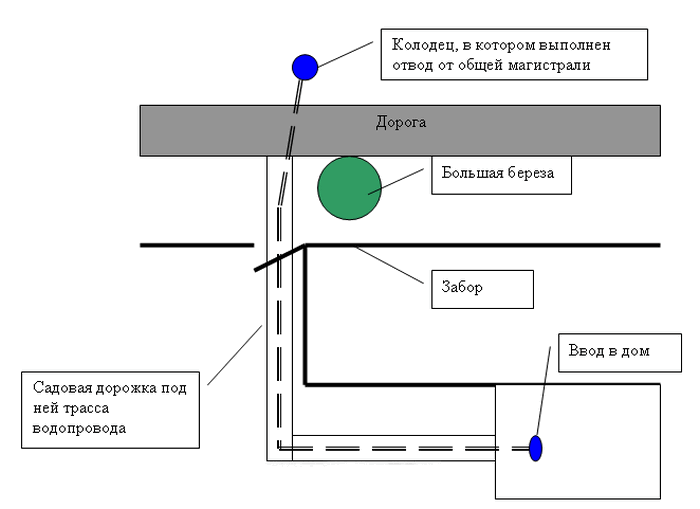

Расчёт и планировка

Для прокладки автономного водоснабжения вам не нужно получать никакие разрешения. Но всё же стоит удостовериться, что по вашему участку не проходят какие-либо сети. Эту информацию можно получить в соответствующих органах. Если какие-то коммуникации есть, нужно уточнить глубину их залегания и место прохождения.

При наличии других инженерных сетей на территории вашего участка и параллельной прокладке трубопроводов водопровода необходимо руководствоваться нормативами из СНиП 3.05.04-85 (наружные канализационные и водопроводные сети). Согласно этим нормам расстояние по горизонтали от прокладываемых водопроводных сетей до других коммуникаций должно быть таким:

• от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
• между силовым кабелем и водопроводом должно быть не менее 0,5 м;
• от газопровода отступают 1 м;
• тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
• от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

Согласно СНиП если водопроводные трубы нужно проложить под дорогой или другой территорией с мощением, то сети должны пересекать этот участок перпендикулярно, чтобы минимизировать протяжённость трубы, которая будет подвергаться значительным нагрузкам.

Конфигурация траншеи

В некоторых случаях может потребоваться выбрать форму канавы. Так, траншеи для водопровода могут иметь следующие конфигурации:

• прямоугольная канава;
• трапециевидная траншея;
• смешанная форма.

На разработку прямоугольной траншеи уходит меньше всего сил, поскольку ширина выемки грунта небольшая. Однако если глубина должна быть значительной, стенки придётся дополнительно укреплять.

Трапециевидная схема траншеи не требует укрепления стенок даже при значительной глубине. В ней удобно вести работы по прокладке сетей, но трудозатраты на разработку такой канавы значительные. Если траншея для трубы водопровода будет копаться на участке с высоким уровнем грунтовых вод, то пригодится смешанная форма.

Ширина

Ширина канавы для прокладки трубы водопровода глубиной более 3 м строго нормируется СНиП. Однако вряд ли на дачном участке этот норматив пригодится, ведь тут редко делают глубокую закладку трубопроводов. То же самое можно сказать про рытьё канавы при помощи экскаватора. В этом случае ширина будет зависеть от длины режущего края ковша.

Если вы будете копать траншею вручную при помощи лопаты или собираетесь использовать мотоблок или грунторез (траншеекопатель), то тут размер стоит брать из СНиП. Так, оптимальная ширина канавы для прокладки трубы водоснабжения должна быть в пределах 0,5-0,8 м. Эта ширина подходит для труб диаметром 50-110 мм, поскольку именно они используются для наружных сетей загородных домов.

Важно: чтобы работы по извлечению грунта и укладке труб можно было вести в нормальных условиях, минимальная ширина любой траншеи для водопровода должна быть 0,7 м.

Глубина

Этот размер зависит от нескольких моментов:

1. Тип грунта
   . Всё дело в том, что копать в твёрдом и каменистом грунте довольно сложно, поэтому в этом случае можно выбирать минимальные размеры. Согласно СНиП минимальная глубина траншеи – 0,5 м. Этот размер отсчитывается от верхней плоскости трубы до земной поверхности. Так, трубы будут защищены от различных внешних воздействий и нагрузок. Если трубы нужно заглубить более чем на 1 м, то стенки канавы нужно дополнительно укреплять. Этот норматив СНиП напрямую связан с типом почвы:

• в песчаных грунтах, супесях и крупнообломочных породах стенки укрепляются при заглублении свыше 1,25 м;
• в глинах и суглинках – 1,5 м;
• в сверхпрочных глинах и суглинках – 2 м.

Важно: если траншея для водопровода проходит под дорогой или территорией с мощением, то от верха трубы или кожуха до поверхности мощения не должно быть меньше 60 см.

1. Возможность выполнения ремонтных и профилактически работ. Здесь согласно СНиП нужно выбирать минимально разрешённый размер, но при этом учитывать и другие факторы.
2. При прокладке водопроводной системы, которая не должна замерзать зимой и нагреваться летом, нужно учитывать и климатические условия, чтобы определить минимальные размеры заглубления траншеи. При этом берут во внимание максимальные зимние температуры, характер промерзания почвы, высоту снежного покрова и степень нагревания земной поверхности солнечными лучами. Глубину промерзания почвы можно найти в СНиП в специальной таблице.

Важно: глубина закладки водопроводной трубы диаметром 50-110 мм должна быть на 50 см ниже определённой по таблице точки промерзания почвы в вашем регионе. Этот размер можно уменьшить, если выполнить утепление трубы или использовать подогрев. В этом случае вы сможете значительно сократить объёмы земляных работ.

Если вы планируете пользоваться водопроводом только в тёплый сезон, то трубы можно уложить на минимально допустимой глубине равной 50 см. При этом не должны предъявляться требования к температуре воды летом.

Также разрабатывая схему прокладки траншеи и определяя её глубину, стоит учитывать, что вручную можно выкопать только канаву глубиной 1,5 м. Чтобы извлекать грунт с большей глубины вручную, потребуется привлечь малую технику (транспортёры-подъёмники) или помощника с ведром и верёвкой.

Если ваши водопроводные сети будут пересекаться с другими инженерными коммуникациями, проходящими по участку, то в СНиП нормируется и расстояние по вертикали:

• от канализационных сетей водопровод прокладывается выше минимум на 40 см;
• от трубопроводов другого назначения и кабелей трубы водопровода прокладываются ниже на 60 см. Но при необходимости это расстояние можно уменьшить до 25 см.

Рытьё траншеи

Определив параметры канавы, и разработав схему прокладки по участку, можно переходить к подготовке. Территория вашего землевладения должна быть очищена от мусора, кустов и мешающих прокладке деревьев. Если в ходе работы вы планируете использовать электроинструменты, то к месту прокладки нужно провести электричество.

Заранее стоит выделить место для хранения материалов и инструментов, а также площадку для сбора извлечённого грунта, который не получится уложить у кромки канавы. Если в ходе работ вы будете пересекать уже откопанную траншею, изготовьте деревянные мостики.

Для работы вам понадобятся следующие приспособления и материалы:

• верёвка, колышки;
• рулетка, уровень, отвес, карандаш;
• доски, откосы и специальные крепежи, если планируется дополнительно укреплять стенки траншеи;
• лопаты (совковая или штыковая) форма и длина может быть любой;
• перфоратор или лом для измельчения плотной породы;
• тачка или поддон для транспортировки извлечённого грунта;
• молоток, ножовка для работы по дереву;
• топор;
• спецодежда, перчатки и т.п.

Разбивка на местности

Чтобы точно выполнить разметку прокладки траншеи на местности, нужно при помощи колышков и верёвки разметить контуры будущей канавы на подготовленном участке. При этом нужно строго соблюдать все расстояния от находящихся на участке объектов и инженерных сетей, которые оговорены в проекте.

При выполнении разметки под канаву нет необходимости придерживаться такой точности, как при разбивке под фундамент. Поэтому сложности с выполнением этой работы у вас не возникнут.

Земляные работы

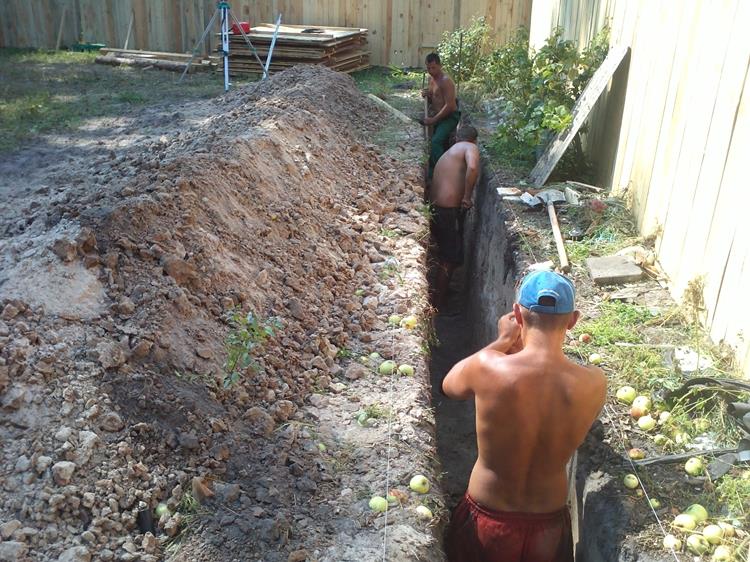

После разбивки можно начинать копать канаву. Если работы вы будете вести вручную, то вам стоит соблюдать следующие рекомендации:

1. Чтобы канава получилась ровной, в процессе выполнения работ используйте вспомогательные измерительные приборы. Так вы сэкономите силы и время.
2. Выделите достаточно места под извлечённый грунт, ведь его объём будет больше, чем пространство в траншее.
3. При укладке грунта около траншеи следите, чтобы он не осыпался назад в канаву.
4. Плодородный слой высотой 20 см на поверхности земли можно сложить отдельно и использовать в саду или огороде.
5. После срезания первого слоя почвы грунт разрыхляют штыковой лопатой. Затем породу извлекают при помощи совковой лопаты. После этого работы повторяют со следующими слоями, пока не выкопают углубление нужной глубины.
6. При прокладке труб автономного водоснабжения необходимо соблюдать уклон дна траншеи равный 0,002-0,005 промилле в сторону гидротехнического сооружения (колодца или скважины). Также должен быть предусмотрен спускной канал для опорожнения системы при выполнении ремонта или консервации на зимний период.
7. Днище траншеи необходимо выровнять и утрамбовать. Хорошо, если труба будет лежать на дне, плотно прилегая к нему. Иногда на днище выполняется песчаная подушка.

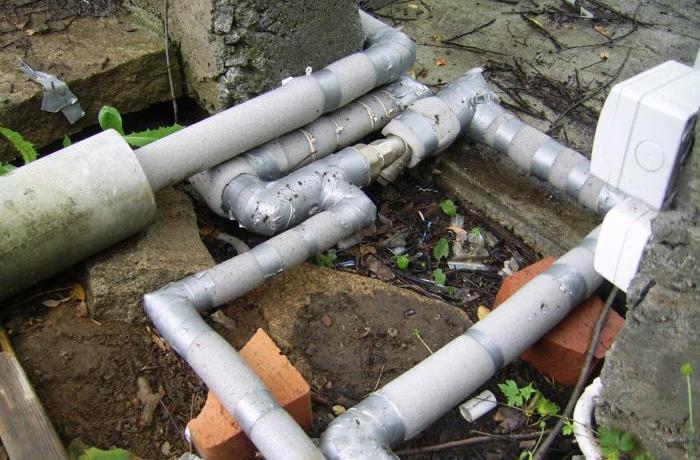

• В северных регионах нашей страны трубы лучше дополнительно утеплить при помощи минеральной ваты или пенопласта. Так вы защитите систему от аварии в периоды максимальных холодов.
• Закапывая траншею, не стоит бросать грунт прямо на трубы. В нём могут оказаться куски породы или камни, которые могут повредить трубопровод. Поэтому первые 0,25-0,3 м стоит закапывать очень осторожно.
• Сети водоснабжении и канализации нельзя укладывать в одной траншее. Это запрещено нормами. Допускается укладка в одной канаве кабеля и водопроводной трубы, но только при условии, что кабель не выше 35 кВ, и прокладывается он в пластиковой трубе выше трубопровода с водой на расстоянии не менее 25 см. При этом над кабелем должно быть минимум 1 м грунта.

Септик или накопительный резервуар должен располагаться на определенном расстоянии от окружающих объектов: построек, колодцев и скважин, соседних участков и дороги. От дома к емкости подводят трубы для канализации. Материалом для них служит, обычно, ПВХ или полипропилен.

Прокладка канализации с траншеей

От точки выхода из дома до до очистного сооружения выкапывают траншею с определенным уклоном для труб , чтобы стоки беспрепятственно стекали в емкость. На дне не должно быть никаких бугров или иных неровностей. Все выравнивается тщательным образом и утрамбовывается. Также необходимо предусмотреть мягкую прослойку для амортизации труб.

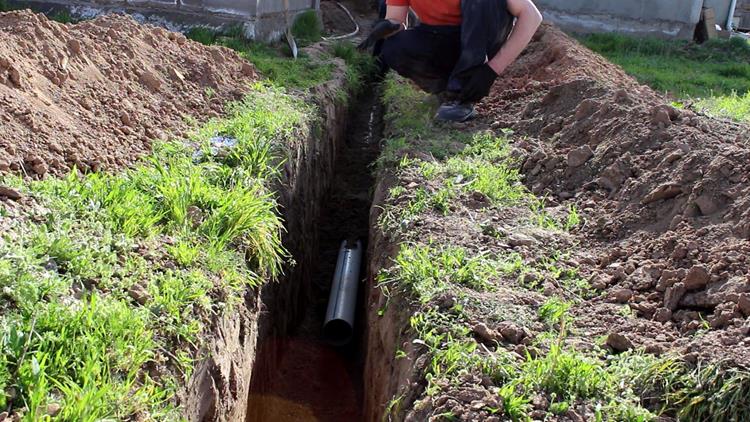

Прокладка труб канализации в заранее подготовленную траншею

Она делается из песка и предназначена для их защиты от механических перегрузок, которые могут оказываться на поверхность.

Установка производится от дома к очистному устройству посредством соединения гладких концов с раструбами.

Ширина траншеи при прокладке канализации не должна нарушать стыковку труб. Кроме того, она подбирается так, чтобы боковая стенка не была менее двадцати сантиметров. Получается, что для диаметра в сто миллиметров, минимальная ширина стенки должна быть пятьдесят сантиметров. После установки делают теплоизоляцию.

Все посыпают песком, чтобы получилась прослойка амортизации, которая затем выравнивается грунтом.

Когда выводят трубу канализации за дом, иногда ее прокладывают под фундаментом. В этом случае необходимо предпринять дополнительные меры, чтобы сохранить целостность, даже если фундамент просядет. Если в нем отверстия для вывода стоков нет, то выдалбливают дыру и закрепляют стенки при помощи куска большой трубы. Гильзу бетонируют так, чтобы труба свободно проходила через отверстие. А чтобы не случилось промерзания, свободное пространство заполняют теплоизоляционным материалом. Можно, к примеру, использовать монтажную пену или слой мастики.

Чтобы вся система работала исправно длительный период, необходимо предусмотреть возможность ее обслуживания, так как, если этого не сделать, то при появлении засоров, придется нарушать целостность системы и даже менять отдельные детали или всю ее полностью. Поэтому дренажный канал обеспечивают люками ревизии, которые будут использоваться для устранения при необходимости засоров. Установить их очень легко при помощи тройников с выводом на поверхность и заглушками.

Совсем не лишним будет и монтаж жироуловителя, который существенно снимет риск появления засоров, концентрируя в себе все жиры.

Бестраншейные методы прокладки канализации

Помимо выкапывания траншеи, в настоящее время есть и другие способы, позволяющие прокладывать трубопровод проще. Таким образом экономится значительное время. По этим технологиям рабочие не только могут быстро прокладывать трубы, но и производить их замену на большой глубине.

установка, фиксация труб и засыпка траншеи

Сегодня существует несколько таких методов. Это:

• прокалывание;
• продавливание;
• горизонтальное бурение.

При первом виде грунт прокалывают буром. Этот процесс проводится небольшой трубой и на неглубокое расстояние.

Продавливание используется при прокладке трубопровода большего диаметра и на большие расстояния. Часто это стальные трубы, продавливающиеся через почву.

Третий бестраншейный способ прокладки канализации реализуется с помощью буровых установок, где ширину отверстия нередко делают больше, чем необходимо для трубы. Плюсом этого способа является возможность изменения маршрута при работе, если на пути появляются препятствия.

При выборе метода прокладки учитывают тип грунта, место прохождения канализации, ширину и материал изготовления трубопровода, а также необходимое расстояние для прокладки. В результате выбирается один из методов: прокалывание, продавливание или бурение. Стоимость разных видов бестраншейных видов также разная и зависит от сложности работ.

Технология укладки

Без выкапывания траншеи канализационную трубу чаще всего прокладывают при помощи прокалывания или бурения. Выбор обусловлен относительно малым диаметром трубопровода для канализации.

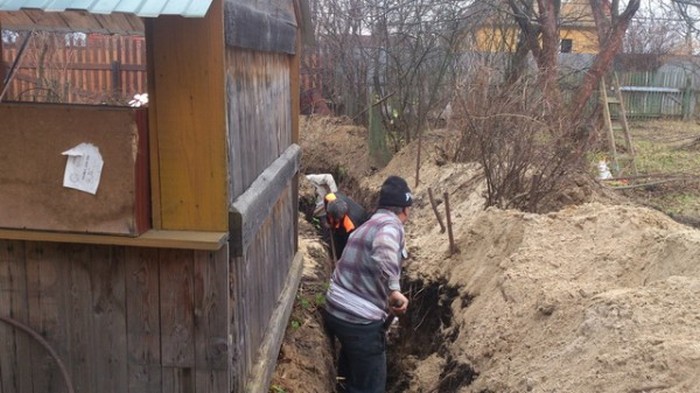

рытье траншеи вручную для прокладки труб

Технология состоит из нескольких этапов:

1. Бурение реализуется при помощи бура с излучателем на конце, который подает сигналы локатору, находящемуся у рабочего с буровой головкой в руках. Локатор определяет место нахождения бура в любой момент и при необходимости корректирует направление во время работы.
2. Скважина расширяется специальным расширителем с вращающимися ножами.
3. Трубопровод прокладывают вращающимся тросом в скважину, размер которой должен быть процентов на двадцать больше, чтобы прокладку можно было осуществить легко.

Метод прокола можно реализовать несколькими способами: гидропроколом, вибропроколом, ударно-вибрационно-вдавливающим способом и пневмопробойником.

При гидропроколе используется струя воды под давлением, выходящей из конической насадки.

Вибропрокол заключается в продольно направленных равномерных колебаниях.

Ударно-вибрационно-вдавливающая установка реализуется посредством ударных импульсов вместе с вдавливанием.

Бестраншейная прокладка канализации пневмопробником в работе специальной пневматической машины, которая действует ударным способом.

Подготовительные работы

Для правильной прокладки нужно придерживаться определенных действий:

1. Сначала составляют грамотный проект, предусматривающий лучший маршрут будущего трубопровода. По возможности его делают наиболее прямым, чтобы получилось как можно меньше поворотов и изгибов, потому что именно в таких местах чаще всего возникают засоры. Если же таких моментов избежать не получается, то желательно в них установить смотровые колодцы, чтобы при необходимости можно было без труда разобрать этот участок. Также колодцы потребуются при прямых труб на большие расстояния. Их устанавливают каждые десять метров маршрута.
2. Нужно рассчитать глубину залегания канализационной системы , чтобы изолировать трубы от холода, для этого учитывается промерзание почвы.
3. Рассчитывается уклон таким образом, чтобы на каждый метр труба углублялась на один — два сантиметра. Если реализовать это не удастся, то придется использовать принудительную систему.
4. Далее выбирается технология прокладки: бестраншейный метод или, наоборот, при помощи выкапывания траншеи.

затапливание трубы канализации для выявления негерметичности соединений

Особенности прокладки канализации в частном доме

Если строится новый дом, то канализацию прокладывают еще тогда, когда возводят фундамент строения. Но если дом уже стоит, а канализацию решено было подключить лишь недавно, то процесс чаще всего производится при помощи спецтехники.

Проложить трубы в доме совсем не сложно. Чаще всего выкапывают траншею, а потом их укладывают. А если копку делать по каким-то причинам нельзя, то применяют бестраншейный метод.

При этом необходимо учитывать количество стоков, стекающих в септик ежедневно (под этот параметр подбирается диаметр сечения, а также материалы изготовления труб). В основном, для дач используют трубопровод диаметром сто десять миллиметров, изготовленный из полипропилена, который способен выдержать высокую температуру до восьмидесяти градусов. Если же будет использован метод прокола, то рекомендуется применять двухслойные трубы, имеющие гофрированную поверхность. Но следует помнить, что при бестраншейном методе должна быть использована специальная техника. А это, в свою очередь, повлияет на стоимость работы по прокладке канализации.

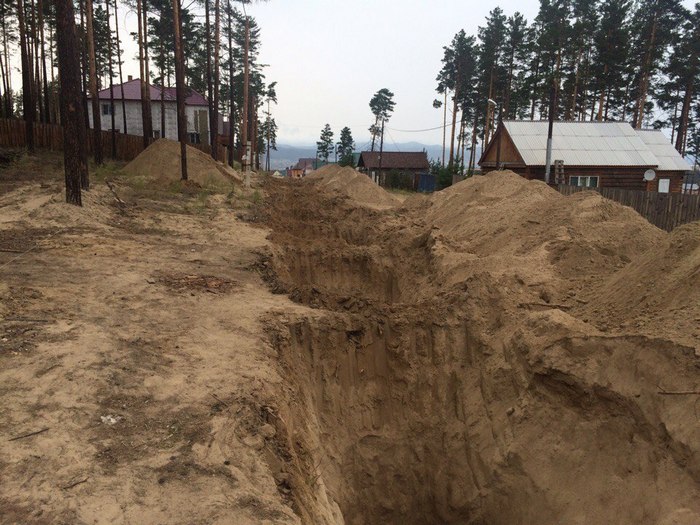

глубина рытья траншеи для установки канализационных труб

Если можно будет подключиться к магистральной канализационной системе, то стоит учитывать при прокладке глубину ее залегания. От этого рассчитывается и уклон, и сама глубина залегания трубы от дома. Информация и разрешение на это предоставляет организация, обслуживающая магистраль. Иначе придется выкапывать выгребную яму . Для септика трубопровод обычно укладывают на метровую глубину.

Чтобы избежать замерзания в холодное время года, должна быть правильно рассчитана глубина прокладки трубы в зависимости от глубины промерзания почвы, что в свою очередь, зависит от ее типа и климата в регионе в целом. Канализация должна быть проведена на двадцать — тридцать сантиметров ниже уровня промерзания. Иногда оптимальную глубину для трубопровода подсчитать довольно сложно, так как обычно коммуникации прокладывают на глубине на менее семидесяти — восьмидесяти сантиметров от поверхности.

Теплоизоляция реализуется при помощи специальных утеплителей. Их делают формовыми и рулонными и укутывают трубы прямо перед установкой. При холодном климате, где уровень промерзания почвы очень глубок, утепление реализуется специальным нагревающим кабелем, укладывающемся по всей длине трубопровода. В магазинах строительной техники можно впрочем найти трубы, где уже предусмотрен слой теплоизоляции.

Утеплители защищают от воды слоем гидроизоляции, так как они просто потеряют свои свойства, если увлажнятся.

РОССИЙСКОЕ АКЦИОНЕРНОЕОБЩЕСТВО
«ГАЗПРОМ»

СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

СВОД ПРАВИЛ СООРУЖЕНИЯ
МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ

СВОД ПРАВИЛ ПО СООРУЖЕНИЮ
ЛИНЕЙНОЙ ЧАСТИ ГАЗОПРОВОДОВ

ПРОИЗВОДСТВО ЗЕМЛЯНЫХ РАБОТ

СП 104-34-96

Утверждено РАО «Газпром»

(Приказ от 11.09.1996 г. № 44)

¨

«Организация строительногопроизводства» (СНиП 3.01.01-80);

¨

«Земляные сооружения.Основания и фундаменты» (СНиП 3.02.01-87);

¨

«Нормы отвода земель длямагистральных трубопроводов» (СН-452-73)Основы земельного законодательства Союза ССР и союзных республик;

¨

«Строительствомагистральных трубопроводов. Технология и организация» (ВСН004-88 , Миннефтегазстрой, П, 1989);

¨

Закон РФ об охранеокружающей природной среды;

¨

Технические Правила ведениявзрывных работ на дневной поверхности (М., Недра, 1972);

¨

Инструкция по технологиипроизводства взрывных работ в мерзлых фунтах вблизи действующих стальныхподземных магистральных трубопроводов (ВСН-2-115-79);

¨

Настоящий Свод Правил.

Детальная разработка технологии и организационныхмероприятий осуществляется при составлении технологических карт и проектовпроизводства работ на конкретные производственные процессы с учетом спецификирельефных и грунтовых условий каждого участка трассы трубопровода.

3.10
. Методы разработки грунтов определяют в зависимости от параметровземляного сооружения и объемов работ, геотехнических характеристик грунтов,классификации грунтов по трудности разработки, местных условий строительства, наличияземлеройных машин в строительных организациях.

3.11
. Налинейных работах по ходу рытья траншей под трубопроводы в соответствии срабочими чертежами разрабатывают котлованы под краны, конденсатосборники идругие технологические узлы размерами по 2 м во все стороны от сварного стыкатрубопровода с арматурой.

Подтехнологические разрывы (захлесты) разрабатываются приямки глубиной 0,7 м,длиной 2 м и шириной не менее 1 м в каждую сторону от стенки трубы.

При сооружении линейнойчасти трубопроводов поточным методом грунт, вынутый из траншеи, укладывается вотвал с одной (левой по направлению работ) стороны траншеи, оставляя другуюсторону свободной для передвижения транспорта и производствастроительно-монтажных работ.

3.12
. Во избежание обвала вынутого грунта в траншею, а также обрушениястенок траншеи основание отвала вынутого грунта следует располагать взависимости от состояния грунта и погодных условий, но не ближе 0,5 м от краятраншеи.

Обвалившийсягрунт в траншее может быть зачищен экскаватором с грейферным ковшомнепосредственно перед укладкой трубопровода.

3.13

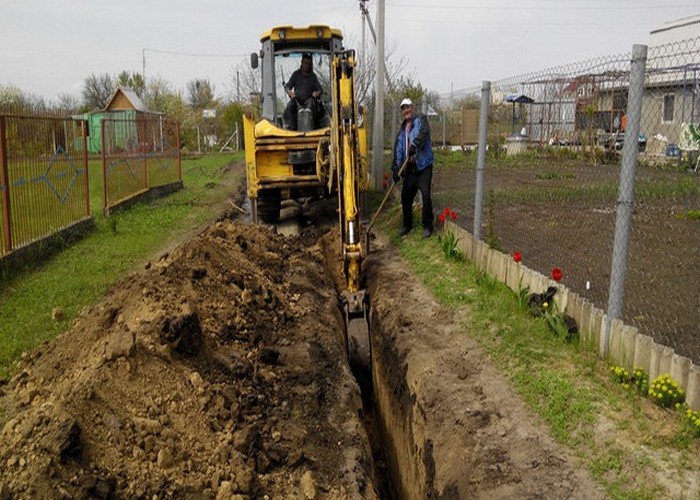

. Разработка траншей одноковшовым экскаватором с обратной лопатойведется в соответствии с проектом без применения ручной подчистки дна (этодостигается рациональным расстоянием продвижения экскаватора и протаскиваниемковша по дну траншеи), что обеспечивает устранение гребешков на дне траншеи.

3.14
. Разработка траншей драглайном выполняется лобовыми или боковымизабоями. Выбор способа разработки зависит от размеров траншей по верху, местаотсыпки фунта и условий работы. Широкие траншеи, особенно на заболоченных ислабых грунтах, разрабатывают, как правило, боковыми проходами, а обычные -лобовыми.

При устройстветраншей экскаватор рекомендуется устанавливать от края забоя на расстоянии,обеспечивающем безопасную работу машин (за пределами призмы обрушения грунта):для экскаваторов — драглайнов с ковшом емкостью 0,65 м 3 расстояниеот бровки траншеи до оси движения экскаватора (при боковой разработке) должносоставлять не менее 2,5 м. На неустойчивых слабых грунтах под ходовую частьэкскаватора подкладывают деревянные слани либо работают с передвижныхпеносаней.

При разработкетраншей одноковшовыми экскаваторами с обратной лопатой и драглайном допускаетсяперебор грунта до 10 см; недобор грунта не разрешается.

3.15
. На участках с высоким уровнем стояния грунтовых вод разработкутраншей рекомендуется начинать с более низких мест для обеспечения стока воды иосушения вышележащих участков.

3.16
. Для обеспечения устойчивости стенок траншеи при ведении работ вмалоустойчивых грунтах роторными экскаваторами последние оборудуютсяспециальными откосниками, которые позволяют разрабатывать траншеи с откосами(крутизной 1:0,5 и более).

3.17
. Траншеи, глубина которых превышает максимальную глубину копанияэкскаватора данной марки, разрабатывают экскаваторами в комплексе сбульдозерами.

Земляныеработы в скальных грунтах в условиях равнинной местности и в горных условиях

3.18
. Земляные работы при сооружении магистральных трубопроводов в скальныхгрунтах в условиях равнинной местности с уклонами до 8°
включают нижеперечисленныеоперации и выполняются в определенной последовательности:

·

снятие и перемещение в отвал для храненияплодородного слоя или вскрытие слоя, покрывающего скальные грунты;

·

рыхление скальных пород буровзрывным илимеханическим способом с последующей его планировкой;

·

разработка одноковшовым экскаваторомразрыхленных грунтов;

·

устройство постели из мягкого грунта на днетраншеи.

После укладкитрубопровода в траншею выполняются следующие работы:

¨

присыпка трубопроводаразрыхленным мягким грунтом;

¨

устройство перемычек втраншее на продольных склонах;

¨

засыпка трубопроводаскальным грунтом;

¨

рекультивация плодородногослоя.

3.19
. После снятия плодородного слоя для обеспечения бесперебойной и болеепроизводительной работы бурильщиков и бурильной техники по рыхлению скальногогрунта убирается вскрышной слой до обнажения скальной породы. На участках столщиной мягкого грунтового слоя 10 — 15 см и менее его можно не удалять.

При шарошечном бурении зарядных шпуров и скважинмягкий грунт снимают только с целью его сохранения или использования дляустройства постели или присыпки трубопровода.

3.20
. Работы по снятию вскрышного грунта выполняют, как правило, бульдозерами.При необходимости эти работы допускается выполнять одноковшовыми или роторнымиэкскаваторами, траншеезасыпателями, используя их как самостоятельно, так и всочетании с бульдозерами (комбинированным методом).

3.21
. Снятый грунт укладывают на берме траншеи в целях возможностииспользования его для устройства постели и присыпки. Отвал разрыхленногоскального грунта располагают за отвалом грунта вскрышы.

3.22
. При небольшой мощности скальных пород или в случае их сильнойтрещиноватости рыхление рекомендуется осуществлять тракторным рыхлителем.

3.23
. Рыхление скальных грунтов производится преимущественно способамикороткозамедленного взрывания, при котором зарядные скважины (шпуры)располагают по квадратной сетке.

В исключительныхслучаях применения мгновенного способа взрывания (при широких траншеях икотлованах) скважины (шпуры) следует располагать в шахматном порядке.

3.24
. Уточнение расчетной массы зарядов и корректировка сетки расположенияшпуров производится пробными взрывами.

3.25
. Взрывные работы необходимо вести так, чтобы скальная порода быларазрыхлена до проектных отметок траншеи (с учетом устройства песчаной постелина 10 — 20 см) и не требовалось бы повторного взрывания для ее доработки.

В одинаковоймере это относится и к устройству полок взрывным способом.

При рыхлениигрунта взрывным методом необходимо также следить за тем, чтобы кускиразрыхленного грунта не превышали 2/3 размера ковша экскаватора,предназначенного для его разработки. Куски больших размеров разрушаютнакладными зарядами.

3.26
. Перед разработкой траншеи выполняется грубая планировка разрыхленногоскального грунта.

3.27
. При укладке трубопровода для предохранения его изоляционного покрытияот механических повреждений о неровности, имеющиеся на дне траншеи, устраиваютпостель из мягкого грунта толщиной не менее 0,1 м над выступающими частямиоснования.

Постельустраивают из привозного или местного вскрышного мягкого грунта.

3.28
. Для устройства постели применяют преимущественно роторные траншейныеи одноковшовые экскаваторы, а в ряде случаев — роторные траншеезасыпатели,которые разрабатывают мягкий вскрышной грунт, находящийся на полосе рядом страншеей трубопровода, у проезжей части, и отсыпают его на дно траншеи.

3.29
. Грунт, привезенный самосвалами и отсыпанный рядом с трубой (состороны, противоположной отвалу из траншеи), размещают и разравнивают на днетраншеи с помощью одноковшового экскаватора, оборудованного драглайном,скребком, обратной лопатой, либо скребковыми или ленточными приспособлениями.При достаточной ширине траншеи (например, на участках балластировкитрубопровода или на участках поворота трассы) разравнивание отсыпанного грунтапо дну траншеи может осуществляться малогабаритными бульдозерами.

3.30
. Для предохранения изоляционного покрытия трубопровода от поврежденияего кусками скальных пород при засыпке поверх трубы рекомендуется устраиватьприсыпку из мягкого вскрышного или привозного грунта толщиной не менее 20 смнад верхней образующей трубы. Присыпка трубопровода выполняется той жетехникой, что и подсыпка под трубопровод.

При отсутствиимягкого грунта подсыпка и присыпка могут заменяться устройством сплошнойфутеровки из деревянных реек или соломенных, камышитовых, пенопластовых,резинотехнических и прочих матов. Кроме того, подсыпка может заменятьсяукладыванием на дно траншеи мешков, заполненных мягким грунтом или песком, нарасстоянии 2 — 5 м один от другого (в зависимости от диаметра трубопровода) илиустройством пеностирольной постели (напылением раствора перед укладкойтрубопровода).

3.31
. Земляные работы при сооружении магистральных трубопроводов в скальныхгрунтах в горной местности включают следующие технологические процессы:

·

устройство временных дорог и подъездов ктрассе;

·

вскрышные работы;

·

устройство полок;

·

разработку траншей на полках;

·

засыпку траншей и оформление валика.

3.32
. При прохождении трассы трубопровода по крутым продольным уклонампроизводится их планировка путем срезки грунта и уменьшения угла подъема. Этиработы выполняются по всей ширине полосы бульдозерами, которые, срезая грунт,передвигаются сверху вниз и сталкивают его к подножью склона вне пределовстроительной полосы. Профиль траншеи рекомендуется размещать не в насыпном, а вматериковом грунте. Поэтому устройство насыпи возможно преимущественно в зонепрохода транспортных машин.

Устройство полок

3.33
. При прохождении трасс по склону с поперечной крутизной более 8°должна устраиваться полка.

Конструкция и параметры полки назначаются взависимости от диаметра труб, размеров траншей и отвалов грунта, типаприменяемых машин и методов работ и определяются проектом.

3.34
. Устойчивость полунасыпи-полки зависит от характеристики насыпногогрунта и грунта подошвы косогора, крутизны косогора, ширины насыпной части,состояния растительного покрова. Для устойчивости полки ее отрывают с уклоном 3- 4 % в сторону косогора.

3.35
. На участках с поперечным уклоном до 15° разработка выемок под полки внескальных и разрыхленных скальных грунтах производится поперечными проходамибульдозеров перпендикулярно оси трассы. Доработка полки и ее планировка в этомслучае производится продольными проходами бульдозера с послойной разработкойгрунта и перемещением его в полунасыпи.

Разработкагрунта при устройстве полок на участках с поперечным уклоном до 15° можетвыполняться также продольными проходами бульдозера. Бульдозер вначалепроизводит зарезание и разработку грунта у линии перехода полувыемками вполунасыпь. После срезки грунта в первой призме у внешней кромки полки иперемещения его в насыпную часть полки разрабатывается грунт следующейудаленной от границы перехода в полунасыпь призме (к направлению внутреннейчасти полки), а затем в следующих находящихся в материковом грунте призмах — дополной разработки профиля полувыемки.

При большихобъемах земляных работ используются два бульдозера, которые ведут разработкуполки с двух сторон продольными проходами навстречу друг другу.

3.36
. На участках с поперечным уклоном более 15° для разработкиразрыхленного или нескального грунта при устройстве полок применяют одноковшовыеэкскаваторы, оборудованные прямой лопатой. Экскаватор разрабатывает грунт впределах полувыемки и отсыпает его в насыпную часть полки. В процессепервоначальной разработки полки его рекомендуется якорить бульдозером илитрактором. Окончательная доработка и планировка полки выполняется бульдозерами.

3.37
. При устройстве полок и рытье траншей в горной местности для рыхлениянеразборной скалы возможно применение тракторных рыхлителей или буровзрывногоспособа разработки.

3.38
. При работе тракторного рыхлителя учитывается, что эффективность егоработы повышается, если направление рабочего хода принимается сверху вниз подуклон и рыхление ведется с выбором наибольшей длины рабочего хода.

3.39
. Способыбурения шпуров и скважин, а также методы заряжания и взрывания зарядов приустройстве полок в горных районах и траншей на полках аналогичны способам,применяемым при разработке траншей в скальных грунтах на равнинной местности.

3.40
. Земляные работы по разработке траншей на полках рекомендуется вести сопережением вывозки труб на трассу.

Траншеи наполках в мягких грунтах и сильно выветрелых скальных породах разрабатываютодноковшовыми и роторными экскаваторами без рыхления. На участках с плотнымискальными грунтами перед разработкой траншеи грунт рыхлят буровзрывнымспособом.

Землеройныемашины при разработке траншей перемещаются по тщательно спланированной полке;при этом одноковшовые экскаваторы перемещаются так же, как и при сооружениитраншей в скальных грунтах на равнинной местности, по настилу из металлическихили деревянных щитов.

3.41
. Отвал грунта из траншеи помещается, как правило, у бровки откосаполувыемки с правой стороны полки по ходу разработки траншеи. Если отвал грунтарасполагается в зоне проезда, то для нормальной работы строительных машин имеханизмов грунт планируют по полке и утрамбовывают бульдозерами.

3.42
. На участках трассы с продольными уклонами до 15° разработка траншей,если нет поперечных косогоров, выполняется одноковшовыми экскаваторами безспециальных предварительных мероприятий. При работе на продольных уклонах от 15до 36° осуществляют предварительную анкеровку экскаватора. Число анкеров иметод их закрепления определяют расчетом, который должен быть в составе проектапроизводства работ.

При работе напродольных уклонах более 10° для определения устойчивости экскаватора егопроверяют на самопроизвольный сдвиг (скольжение) и при необходимости производятанкеровку. В качестве анкеров на крутых склонах используют тракторы,бульдозеры, лебедки. Удерживающие приспособления располагают на вершине склонана горизонтальных площадках и соединяют с экскаватором тросом.

3.43
. На продольных уклонах до 22° разработка грунта одноковшовымэкскаватором допускается в направлении как снизу вверх, так и сверху вниз посклону.

На участках суклоном более 22° для обеспечения устойчивости одноковшовых экскаваторовдопускается: при прямой лопате вести работы только в направлении сверху вниз посклону ковшом вперед по ходу работ, а при обратной лопате — только сверху внизпо склону, ковшом назад по ходу работ.

Разработкатраншей на продольных уклонах до 36° в грунтах, не требующих рыхления,производится одноковшовыми или роторными экскаваторами, в предварительноразрыхленных грунтах — одноковшовыми экскаваторами.

Работа роторныхэкскаваторов разрешается на продольных уклонах до 36° при движении их сверхувниз. При уклонах от 36 до 45° применяется их анкеровка.

Работаодноковшовых экскаваторов при продольном уклоне свыше 22° и роторныхэкскаваторов свыше 45° выполняется специальными приемами согласно проектапроизводства работ.

Разработкатраншеи бульдозерами выполняется на продольных уклонах до 36°.

Устройствотраншей на крутых склонах от 36° и выше может выполняться также лотковымспособом с использованием скреперных установок либо бульдозеров.

Засыпка траншей в горных условиях

3.44
. Засыпка трубопровода, уложенного в траншею на полках и на продольныхсклонах, производится аналогично засыпке в скальных грунтах на равниннойместности, т.е. с предварительным устройством постели и присыпкой трубопроводамягким грунтом или заменой этих операций футеровкой. Футеровка можетвыполняться из полимерных рулонных материалов, вспененных полимеров,обетонированием. Запрещается применять для футеровки гниющие материалы (маты изкамыша, деревянные рейки, лесорубочные отходы и т.п.).

Если грунтотвала распланирован по полке, то окончательная засыпка трубопровода скальнымгрунтом производится бульдозером или роторным траншеезасыпателем, оставшийсягрунт разравнивается по полосе строительства. В том случае, если грунт находитсяу бровки со стороны откоса полувыемки, то для этих целей используютсяодноковшовые экскаваторы, а также фронтальные ковшовые погрузчики.

3.45
. Окончательная засыпка трубопровода на продольных склонахпроизводится, как правило, бульдозером, который перемещается вдоль или подуглом к траншее, а также может осуществляться сверху вниз по склонутраншеезасыпателем с обязательным его якорением на уклонах свыше 15°. Насклонах более 30° в местах, где применение механизмов невозможно, засыпка можетпроизводиться вручную.

3.46
. Для засыпки трубопровода, уложенного в траншеи, разработанныелотковым способом на крутых склонах при расположении отвала грунта у подошвысклона, используют скребковые траншеезасыпатели или скреперные лебедки.

3.47
. Для предотвращения смывания грунта при засыпке трубопровода на крутыхпродольных склонах (свыше 15°) рекомендуется устройство перемычек.

Особенностиземляных работ в зимних условиях

3.48
. Производство земляных работ в зимнее время связано с рядомсложностей. Основные из них — промерзание грунта на различную глубину и наличиеснежного покрова.

При прогнозепромерзания грунта на глубину более 0,4 м целесообразно предохранять грунт отпромерзания, в частности, рыхлением грунта одно- или многоточечнымирыхлителями.

3.49
. В отдельныхместах небольшой площади предохранять грунт от промерзания можно путем егоутепления древесными остатками, опилками, торфом, нанесением слоя пеностирола,а также нетканными рулонными синтетическими материалами.

3.50
. Для сокращения продолжительности оттаивания мерзлого грунта и с цельюмаксимального использования парка землеройных машин в теплое времярекомендуется в период установления положительных температур удалять снег сполосы будущей траншеи.

Разработка траншей в зимнее время

3.51
. Во избежание заноса траншей снегом и смерзания отвала грунта приработе зимой темп разработки траншей должен соответствовать темпуизоляционно-укладочных работ. Технологический разрыв между землеройной иизоляционно-укладочной колоннами рекомендуется не более двухсуточнойпроизводительности землеройной колонны.

Способыразработки траншей в зимнее время назначают в зависимости от времени выполненияземляных работ, характеристики грунта и глубины его промерзания. Выбортехнологической схемы земляных работ в зимнее время должен предусматриватьсохранение снежного покрова на поверхности грунта до момента начала разработкитраншей.

3.52
. При глубине промерзания грунта до 0,4 м разработку траншей ведут какв обычных условиях: роторным или одноковшовым экскаватором, оборудованнымковшом обратная лопата с емкостью ковша 0,65 — 1,5 м 3 .

3.53
. При глубине промерзания грунта более 0,3 — 0,4 м перед разработкойего одноковшовым экскаватором грунт рыхлят механическим или буровзрывнымспособом.

3.54
. Прииспользовании для рыхления мерзлых грунтов буровзрывного способа работы поразработке траншей ведут в определенной последовательности.

Полосу траншеиразбивают на три захватки:

¨

зона ведения работ побурению шпуров, зарядке их и взрывание;

¨

зона планировочных работ;

¨

зона разработкиразрыхленного грунта экскаватором.

Расстояние междузахватками должно обеспечивать безопасное ведение работ на каждой из них.

Бурение шпуровосуществляется шнековыми мотобурами, перфораторами и самоходными буровымимашинами.

3.55
. При разработке мерзлого грунта с использованием тракторных рыхлителеймощностью 250 — 300 л.с. работы по разработке траншеи ведут по следующимсхемам:

1
. При глубине промерзания грунта до 0,8 м стоечным рыхлителемразрыхляют грунт на всю глубину промерзания, а затем его разрабатываютодноковшовым экскаватором. Выемку разрыхленного грунта во избежание повторногосмерзания необходимо осуществлять непосредственно сразу после рыхления.

2
. При глубине промерзания до 1 м работы можно вести в такойпоследовательности:

·

разрыхляют грунт стоечным рыхлителем занесколько проходов, затем выбирают его бульдозером вдоль траншеи;

·

оставшийся грунт, имея толщину промерзанияменее 0,4 м, разрабатывают одноковшовым экскаватором.

Корытообразная траншея, в которой работаетэкскаватор, устраивается глубиной не более 0,9 м (для экскаватора типа ЭО-4121)или 1 м (для экскаватора Э-652 или аналогичных экскаваторов зарубежных фирм)для обеспечения поворота задней части экскаватора при выгрузке ковша.

3
. При глубине промерзания до 1,5 м работы можно вести аналогичнопредыдущей схеме с той разницей, что грунт в корыте перед проходом экскаваторанеобходимо рыхлить стоечным рыхлителем.

3.56
. Разработку траншей в прочных мерзлых и вечномерзлых грунтах сглубиной промерзания деятельного слоя более 1 м можно вести комплекснымкомбинированным последовательным методом, т.е. проходом двух или трех различныхтипов роторных экскаваторов.

Вначалеразрабатывают траншею меньшего профиля, а затем увеличивают ее до проектныхпараметров, используя более мощные экскаваторы.

При комплекснойпоследовательной работе можно использовать либо различные марки роторныхэкскаваторов (например, ЭТР-204, ЭТР-223, а затем ЭТР-253А или ЭТР-254) либоэкскаваторы одной модели, оснащенные рабочими органами разной величины (например,ЭТР-309).

Перед проходомпервого экскаватора грунт в случае необходимости разрыхляется тяжелымтракторным рыхлителем.

3.57
. Для разработки мерзлых и других плотных грунтов ковши роторных экскаваторовдолжны быть оснащены зубьями, упрочненными износостойкими наплавками илиармированы твердосплавными пластинами.

3.58
. При значительной глубине оттаивания (более 1 м) грунт можноразрабатывать двумя роторными экскаваторами. При этом первый экскаваторразрабатывает верхний слой талого грунта, а второй — слой мерзлого грунта,укладывая его за отвалом талого грунта. Для разработки водонасыщенного грунтаможно использовать также одноковшовый экскаватор, оборудованный обратнойлопатой.

3.59
. В период наибольшего оттаивания мерзлого слоя (при глубине оттаивания2 м и более) траншея разрабатывается обычными методами, как в обычных или вболотистых грунтах.

3.60
. Перед укладкой трубопровода в траншею, основание которой имеетнеровности мерзлого грунта, на дне траншеи устраивают постель высотой 10 см изталого рыхлого или мелкоразрыхленного мерзлого грунта.

3.61
. При оттаивании мерзлого грунта (30 — 40 см) для последующего рыхлениямерзлого слоя его целесообразно предварительно удалять бульдозером или одноковшовымэкскаватором, а затем работы выполнять по тем же схемам, что и для мерзлыхгрунтов.

Засыпка трубопровода

3.62
. Для предохранения изоляционного покрытия трубопровода, уложенного втраншею, засыпка производится разрыхленным грунтом. Если грунт засыпки набруствере замерз, то целесообразно делать присыпку уложенного трубопровода навысоту не менее 0,2 м от верха трубы привозным мягким талым или разрыхленныммеханическим или буровзрывным методом мерзлым грунтом. Дальнейшую засыпкутрубопровода мерзлым грунтом выполняют бульдозерами или роторнымитраншеезасыпателями.

Земляные работы в условиях болот и заболоченной местности

3.63
. Болотом (со строительной точки зрения) называетсяизбыточно-увлажненный участок земной поверхности, покрытый слоем торфа мощностью0,5 м и более.

Участки, имеющиезначительное водонасыщение с мощностью торфяной залежи менее 0,5 м, относятся кзаболоченным.

Участки, покрытые водой и не имеющие торфяногопокрытия, относятся к обводненным.

3.64
. В зависимости от проходимости строительной техники и сложностипроведения строительно-монтажных работ при сооружении трубопроводов болотаклассифицируются по трем типам:

Первый

— болота, целиком заполненные торфом, допускающиеработу и неоднократное передвижение болотной техники с удельным давлением 0,02- 0,03 МПа (0,2 — 0,3 кГс/см 2) или работу обычной техники с помощьющитов, сланей, либо временных дорог, обеспечивающих снижение удельного давленияна поверхность залежи до 0,02 МПа (0,2 кГс/см 2).

Второй

— болота, целиком заполненные торфом, допускающиеработу и передвижение строительной техники только по щитам, сланям либовременным технологическим дорогам, обеспечивающим снижение удельного давленияна поверхность залежи до 0,01 МПа (0,1 кГс/см 2).

Третий

— болота, заполненные растекающимся торфом и водойс плавающей торфяной коркой (сплавиной) и без сплавины, допускающие работуспециальной техники на понтонах или обычной техники с плавучих средств.

Разработкатраншей при подземной прокладке трубопровода на болотах

3.65
. В зависимости от типа болота, способа прокладки, временистроительства и используемой техники различают следующие схемы веденияземлеройных работ на болотистых участках:

¨

траншей с предварительнымвыторфовыванием;

¨

разработка траншей сприменением специальной техники, щитов или сланей, снижающих удельное давлениена поверхность грунта;

¨

разработка траншей в зимнеевремя;

¨

разработка траншей взрывом.

К строительствуна болотах следует приступать после тщательного его обследования.

3.66
.Разработка траншей с предварительным выторфовыванием используется при глубинеторфяного слоя до 1 м с подстилающим основанием, имеющим высокую несущуюспособность. Предварительное удаление торфа до минерального грунтаосуществляется бульдозером или экскаватором. Ширина образуемой при этом выемки должнаобеспечивать нормальную работу экскаватора, перемещающегося по поверхностиминерального грунта и разрабатывающего траншею на полную глубину. Траншеяустраивается глубиной на 0,15 — 0,2 м ниже проектной отметки с учетомвозможного оплывания откосов траншеи в период от момента разработки до укладкитрубопровода. При использовании экскаватора для выторфовывания протяженностьсоздаваемого фронта работ принимается 40 — 50 м.

3.67
. Разработка траншей с применением специальной техники, щитов илисланей, снижающих удельное давление на поверхность грунта, применяется наболотистых участках с мощностью торфяной залежи более 1 м и имеющих низкуюнесущую способность.

Для разработкитраншей на слабых грунтах следует использовать болотные экскаваторы,оборудованные обратной лопатой или драглайном.

Разработкутраншеи экскаватор также может осуществлять, находясь на пеносанях, которыеперемещаются по болоту с помощью лебедки и находятся на минеральном грунте.Вместо лебедки могут использоваться один — два трактора.

3.68
. Разработка траншей в летнее время должна опережать изоляциютрубопровода, если она выполняется полевым способом. Время опережения зависитот характеристики фунтов и не должно превышать 3 — 5 дней.

3.69
. Целесообразность прокладки трубопроводов через болота большойпротяженности в летнее время должна быть обоснована технико-экономическимирасчетами и определена проектом организации строительства.

Болота глубокиеи большой протяженности с низкой несущей способностью торфяного покрова следуетпроходить зимой, а мелкие небольшие болота и заболоченные участки — в летнийсезон.

3.70
. В зимний период в результате промерзания грунта на полную (проектную)глубину разработки траншеи значительно увеличивается несущая способностьгрунта, что позволяет использовать обычную землеройную технику (роторные иодноковшовые экскаваторы) без применения сланей.

На участках сглубоким промерзанием торфа работы следует выполнять комбинированным способом:разрыхление мерзлого слоя буровзрывным методом и разработку грунта до проектнойотметки — одноковшовым экскаватором.

3.71
. Разработку траншей на болотах всех типов, особенно натруднопроходимых болотах, целесообразно осуществлять взрывным способом. Этотспособ экономически оправдан в тех случаях, когда ведение работ с поверхностиболота, даже с использованием специальной техники, осуществлять очень сложно.

3.72
. В зависимости от типа болота и размеров необходимой траншеиприменяются различные варианты разработки их взрывными способами.

На открытых ислабозалесенных болотах при разработке каналов глубиной 3 — 3,5 м, шириной поверху до 15 м, мощностью торфяного слоя до 2/3 глубины траншеи используютсяудлиненные шнуровые заряды из отходов пироксилиновых порохов или водоустойчивыхаммонитов.

При прокладкетрубопровода на глубоких болотах, покрытых лесом, разработку траншей глубинойдо 5 м, целесообразно осуществлять сосредоточенными зарядами, размещеннымивдоль оси траншеи. В этом случае отпадает необходимость в предварительнойрасчистке трассы от леса. Сосредоточенные заряды размещаются в зарядныхворонках, образуемых, в свою очередь, небольшими скважинными илисосредоточенными зарядами. Для этого обычно используют водоустойчивые аммонитыв патронах диаметром до 46 мм. Глубина зарядной воронки принимается с учетомзаложения центра основного сосредоточенного заряда на 0,3 — 0,5 глубины канала.

При разработкетраншей глубиной до 2,5 м и шириной по верху 6 — 8 м эффективно использоватьскважинные заряды из водоустойчивых ВВ. Этот метод можно использовать наболотах
I
и II типов как с лесом, так и без него. Скважины(вертикальные или наклонные) располагают вдоль оси траншеи на расчетномрасстоянии друг от друга в один или два ряда в зависимости от проектной шириныдна траншеи. Диаметр скважин принимают 150 — 200 мм. Наклонные скважины подуглом 45 — 60° к горизонту применяются при необходимости направленного выбросагрунта на одну из сторон траншеи.

3.73
. Выбор ВВ, массы заряда, заглубление, расположение зарядов в плане,методы взрывания, а также организационно-техническая подготовка производствабуровзрывных работ и испытание взрывчатых, материалов изложены в «Техническихправилах ведения взрывных работ на дневной поверхности» и в «Методике расчетавзрывных параметров при сооружении каналов и траншей на болотах» (М., ВНИИСТ,1970).

Засыпка трубопровода на болотах

3.74
. Методы производства работ при засыпке траншей на болотах в летнеевремя зависят от типа и структуры болот.

3.75
. На болотах
I
и II типов засыпкувыполняют либо бульдозерами на болотном ходу, когда обеспечено передвижениетаких машин, либо экскаваторами — драглайном на уширенном или обычном ходу,перемещающимися по сланям на отвалах грунта, спланированных предварительнодвумя проходами бульдозера.

3.76
. Полученный при засыпке избыточный грунт укладывают в надтраншейныйвалик, высота которого определяется с учетом осадки. Если грунта для засыпкитраншеи недостаточно, его следует разрабатывать экскаватором из боковыхрезервов, которые должны закладываться от оси траншеи на расстоянии не менеетрех ее глубин.

3.77
. На глубоких болотах, имеющих текучую консистенцию торфа, включениясапропелита или покрытия сплавинами (болота
III
типа), после укладки трубопровода на твердое основание его можно незасыпать.

3.78
. Засыпка траншей на болотах в зимнее время ведется, как правило,бульдозерами на уширенных гусеницах.

Наземная прокладка трубопровода в насыпи

3.79
. Способ возведения насыпей определяется условиями строительства итипом применяемых землеройных машин.

Грунт дляотсыпки насыпи на обводненных участках и в болотах разрабатывают в близлежащихкарьерах, находящихся на возвышенных местах. Грунт в таких карьерах, какправило, более минерализован и поэтому более пригоден для устройства устойчивойнасыпи.

3.80
. Разработку грунта в карьерах производят скреперами либо одноковшовымиили роторными экскаваторами с одновременной погрузкой в автосамосвалы.

3.81
. На сплавинных болотах при отсыпке насыпи плавающую корку (сплавину)небольшой мощности (не более 1 м) не удаляют, а погружают на дно. При этом еслитолщина корки менее 0,5 м, отсыпка насыпи непосредственно на сплавинуосуществляется без устройства продольных прорезей в сплавине.

При толщинесплавины более 0,5 м в сплавине могут устраиваться продольные прорези,расстояние между которыми должно быть равно основанию будущей земляной насыпипонизу.

3.82
. Образование прорезей следует выполнять взрывным методом. Мощныесплавины перед началом отсыпки разрушают взрывами мелких зарядов, закладываемыхв шахматном порядке на полосе, равной ширине земляной полосы понизу.

3.83
. Насыпи через болота с низкой несущей способностью сооружают изпривозного грунта с предварительным выторфовыванием в основании. На болотах снесущей способностью 0,025 МПа (0,25 кГс/см 2) и более отсыпатьнасыпи можно и без выторфовывания непосредственно по поверхности или по хворостянойвыстилке. На болотах
III
типа насыпи отсыпаютсяпреимущественно на минеральное дно за счет выдавливания торфяной массы массойгрунта.

3.84
. Сооружать насыпи с выторфовыванием рекомендуется на болотах смощностью торфяного покрова не более 2 м. Выторфовывание можно выполнятьэкскаваторами, оборудованными драглайном, или взрывным способом.Целесообразность выторфовывания определяется проектом.

3.85
. На болотах и других обводненных территориях, имеющих сток водыпоперек устраиваемой насыпи, отсыпка выполняется из хорошо дренирующихкрупнозернистых и гравелистых песков, гравия или устраиваются специальноводопропускные сооружения.

3.86
. Отсыпкунасыпи рекомендуется осуществлять в определенной последовательности:

·

первый слой (высотой на 25 — 30 см выше болота),доставленный автосамосвалами, отсыпается пионерным способом надвижки. Грунтразгружается у края болота, а далее надвигается в сторону устраиваемой насыпибульдозером. В зависимости от протяженности болота и условий подъезда насыпьвозводится с одного или обоих берегов болота;

·

второй слой (до проектной отметки низатрубы) отсыпается послойно с уплотнением сразу по всей длине перехода;

·

третий слой (до проектной отметки насыпи)отсыпается после укладки трубопровода.

Разравниваниегрунта по насыпи осуществляется бульдозером, засыпка уложенного трубопровода -одноковшовыми экскаваторами.

3.87
. Насыпи в процессе возведения отсыпают с учетом последующей осадкигрунта; величина осадки устанавливается проектом в зависимости от вида грунта.

3.88
. Отсыпку насыпей при предварительном удалении торфа в основаниивыполняют пионерным способом с «головы», а без выторфовывания как с головнойчасти, так и с лежневой дороги, расположенной вдоль оси трубопровода.

Земляныеработы при сооружении обетонированных или балластируемых утяжеляющими грузамитрубопроводов

3.89
. Земляные работы по сооружению трубопровода, балластируемогоутяжеляющими армобетонными грузами, или обетонированного трубопроводахарактеризуются увеличенными объемами работ и могут выполняться как в летний,так и в зимний период.

3.90
. При подземном способе прокладки обетонированного газопровода траншеинеобходимо разрабатывать следующих параметров:

¨

глубина траншеи -соответствовать проекту и составлять не менее чем
D
н
+ 0,5 м (D
н
— наружный диаметр обетонированногогазопровода, м);

¨

ширина траншеи по дну приналичии откосов 1:1 и более — не менее
D
н
+ 0,5 м.

При разработке траншеи для сплава трубопровода ееширина по дну рекомендуется не менее 1,5
D
н
.

3.91
. Минимальный зазор между грузом и стенкой траншеи при балластировкегазопровода армобетонными утяжеляющими грузами должен составлять не менее 100мм или ширина траншеи по дну при балластировке грузами или закреплениианкерными устройствами рекомендуется не менее 2,2
D
н
.

3.92
. В видутого, что обетонированные или балластируемые армобетонными грузами трубопроводыпрокладываются на болотах, заболоченных и обводненных территориях, методыпроизводства земляных работ аналогичны выполнению земляных работ на болотах (взависимости от типа болот и времени года).

3.93
. Для разработки траншей под трубопроводы больших диаметров (1220, 1420мм), обетонированные или балластируемые армобетонными грузами, можетиспользоваться следующий метод: роторный экскаватор за первый проход отрываеттраншею шириной, равной примерно половине необходимой ширины траншеи, затемгрунт возвращается на место бульдозером; далее вторым проходом экскаваторагрунт выбирается на оставшейся неразрыхленной части траншеи и снова бульдозеромвозвращается в траншею. После этого разрыхленный грунт на весь профильвыбирается одноковшовым экскаватором.

3.94
. При прокладке трубопровода на участках прогнозируемого обводнения,балластируемого армобетонными грузами, в зимних условиях может использоватьсяметод групповой установки грузов на трубопровод. В связи с этим траншею можноразрабатывать обычным способом, а уширения ее под группу грузов делать толькона определенных участках.

Земляные работыв этом случае производятся следующим образом: роторным или одноковшовым (взависимости от глубины и прочности мерзлого грунта) экскаватором отрываетсятраншея обычной (для данного диаметра) ширины; затем участки траншеи, гдедолжны быть установлены группы грузов, засыпаются грунтом. В этих местах побокам разработанной траншеи бурятся скважины под заряды ВВ по одному ряду,чтобы после взрывания общая ширина траншеи в этих местах была бы достаточнойдля установки утяжеляющих грузов. Затем грунт, разрыхленный взрывом, вынимаетсяодноковшовым экскаватором.

3.95
. Засыпка обетонированного или балластируемого утяжеляющими грузамитрубопровода выполняется теми же методами, что и при засыпке трубопровода наболотах или в мерзлых грунтах (в зависимости от условий трассы и времени года).

Особенноститехнологии земляных работ при прокладке газопроводов диаметром 1420 мм в вечномерзлыхгрунтах

3.96
. Выбор технологических схем устройства траншей в вечномерзлых грунтахосуществляется с учетом глубины промерзания грунта, его прочностныххарактеристик и времени выполнения работ.

3.97
. Устройство траншей в осенне-зимний период при глубине промерзаниядеятельного слоя от 0,4 до 0,8 м с помощью одноковшовых экскаваторов типаЭО-4123, НД-150 осуществляют после предварительного рыхления грунта стоечнымирыхлителями типа Д-355, Д-354 и другими, которые производят рыхление грунта навсю глубину промерзания за один технологический прием.

При глубинепромерзания до 1 м рыхление его осуществляют теми же рыхлителями за двапрохода.

При большейглубине промерзания разработку траншей одноковшовыми экскаваторами выполняютпосле предварительного рыхления грунта буровзрывным способом. Шпуры и скважиныпо полосе траншеи бурят с помощью буровых машин типа БМ-253, МБШ-321, «Като» идругих в один или два ряда, которые заряжаются ВВ и взрываются. При глубинепромерзания деятельного слоя грунта до 1,5 м рыхление его для разработкитраншей, особенно расположенных не далее 10м от существующих сооружений,производят шпуровым методом; при глубине промерзания грунта более 1,5м -скважинным методом.

3.98
. При устройстве траншей в вечномерзлых грунтах в зимний период спромерзанием их на всю глубину разработки, как на болотах, так и в другихусловиях целесообразно использовать преимущественно роторные траншейныеэкскаваторы. В зависимости от прочности разрабатываемого грунта для устройстватраншей применяют следующие технологические схемы:

·

в вечномерзлых грунтах прочностью до 30 МПа(300 кГс/см 2) траншеи разрабатываются за один технологический приемроторными экскаваторами типа ЭТР-254, ЭТР-253А, ЭТР-254А6 ЭТР-254АМ, ЭТР-254-05шириной по дну 2,1 м и максимальной глубиной до 2,5 м; ЭТР-254-С — шириной подну 2,1 м и глубиной до 3 м; ЭТР-307 или ЭТР-309 — шириной по дну 3,1 м иглубиной до 3,1 м.

Принеобходимости разработки траншей большей глубины (например, длябаллатистируемых газопроводов диаметром 1420 мм) этими же экскаваторамипредварительно с помощью тракторных рыхлителей и бульдозеров типа Д-355А илиД-455А разрабатывают корытообразную выемку шириной 6 — 7 м и глубиной до 0,8 м(в зависимости от требуемой проектной глубины траншеи), затем в этой выемке спомощью соответствующих типов роторных экскаваторов для данного диаметратрубопровода разрабатывают траншею проектного профиля за один технологическийпроход.

·

в вечномерзлых грунтах прочностью до 40 МПа(400 кГс/см 2) разработка широкопрофильных траншей для прокладкипригружаемых трубопроводов диаметром 1420 мм железобетонными грузами типа УБОна участках глубиной от 2,2 до 2,5 м и шириной 3 м выполняется роторнымтраншейным экскаватором типа ЭТР-307 (ЭТР-309) за один проход, либокомплексно-комбинированным и последовательным методом.

Разработка траншей на таких участках поточнымкомплексно-комбинированным методом вначале по границе одной стороны траншеироторным траншейным экскаватором типа ЭТР-254-01 с шириной рабочего органа 1,2м разрабатывается пионерная траншея, которая засыпается бульдозером типаД-355А, Д-455А или ДЗ-27С. Затем на расстоянии 0,6 м от нее роторнымэкскаватором типа ЭТР-254-01 разрабатывается вторая траншея шириной 1,2 м,которая также засыпается разрыхленным грунтом с помощью этих же бульдозеров.Окончательная разработка проектного профиля траншеи осуществляется одноковшовымэкскаватором типа НД-1500, который одновременно с выборкой разрыхленногороторными экскаваторами грунта пионерных траншей разрабатывает и грунтовыйцелик между ними.

Вариантом даннойсхемы на участках грунтов с прочностью до 25 МПа (250 кГс/см 2) можетслужить применение для отрывки второй пионерной траншеи роторных экскаваторовтипа ЭТР-241 или 253А вместо ЭТР-254-01. В этом случае практически отсутствуютработы по разработке целика.

·

при разработке траншей таких параметров в вечномерзлых грунтахпрочностью от 40 до 50 МПа (от 400 до 500 кГс/см 2) в составкомплекса землеройных машин (по предыдущей схеме) дополнительновключаются тракторные стоечные рыхлители типа Д-355 , Д-455 дляпредварительного разрыхления верхнего наиболее прочного грунта на глубину 0,5 -0,6 м перед работой роторных экскаваторов.

·

для разработки траншей в грунтах болеевысокой прочности — свыше 50 МПа (500 кГс/см 2), когда рыхление ивыемка грунтового целика одноковшовым экскаватором представляет большуюсложность, необходимо перед работой одноковшовых экскаваторов разрыхлять егобуровзрывным методом. Для этого в теле целика буровыми машинами типа БМ-253,БМ-254 бурится ряд шпуров через 1,5 — 2,0 м на глубину, превышающую проектнуюглубину траншеи на 10 — 15 см, которые заряжаются зарядами ВВ на рыхление ивзрываются. После этого экскаваторами типа НД-1500 производится выемка всегоразрыхленного грунта до получения проектного профиля траншеи.

·

траншеи для пригружаемых трубопроводовжелезобетонными пригрузами (типа УБО) глубиной от 2,5 до 3,1 м разрабатываютсяв определенной технологической последовательности.

На участках спрочностью грунтов до 40 МПа (400 кГс/см 2) и более вначалетракторными стоечными рыхлителями на базе Д-355А или Д-455А осуществляетсярыхление верхнего вечномерзлого слоя грунта на полосе шириной 6 — 7 м наглубину 0,2 — 0,7 м в зависимости от требуемой конечной глубины траншеи. Послеудаления разрыхленного грунта бульдозерами в полученной корытообразной выемкероторным траншейным экскаватором типа ЭТР-254-01, по границе проектной траншеиразрабатывается пионерная прорезь-траншея шириной 1,2 м. После засыпки этойпрорези вынутым разрыхленным грунтом, на расстоянии 0,6 м от края нарезаетсядругим роторным экскаватором типа ЭТР-254-01 вторая пионерная траншея, котораятакже засыпается с помощью бульдозеров типа Д-355, Д-455. Затем одноковшовымэкскаватором типа НД-1500 одновременно с грунтом целика разрабатывается траншеяполного проектного профиля.

·

на участках сильнольдистых высокопрочныхвечномерзлых грунтов с сопротивлением резанию более 50 — 60 МПа (500 — 600кГс/см 2) разработку траншей следует выполнять с предварительнымрыхлением грунтов буровзрывным методом. При этом в зависимости от требуемойглубины траншей бурение шпуров в шахматном порядке в 2 ряда посредством машинтипа БМ-253, БМ-254 должно осуществляться в корытообразной выемке глубиной от0,2 (при глубине траншеи 2,2 м) до 1,1 м (при глубине 3,1 м). Для устранениянеобходимости производства работ по устройству корытообразной выемкицелесообразно внедрение буровых машин типа МБШ-321.

3.99
. На участках трассы в вечномерзлых слабольдистых грунтах, гдепредусмотрена балластировка газопроводов минеральным грунтом с применениемустройств из НСМ, параметры траншеи рекомендуется принимать: шириной по дну неболее 2,1 м, глубиной в зависимости от величины подсыпки и наличиятеплоизоляционного экрана — от 2,4 до 3,1 м.

Разработкутраншей на таких участках глубиной до 2,5 м в грунтах прочностью 30 МПа (300кГс/см 2) рекомендуется выполнять на полный профиль роторнымитраншейными экскаваторами типа ЭТР-253А или ЭТР-254. Траншеи глубиной до 3 м втаких грунтах могут разрабатываться роторными экскаваторами типа ЭТР-254-02 иЭТР-309.

Вгрунтах прочностью более 30 МПа (300 кГс/см 2) в механизированныеземлеройные комплексы для осуществления технологической схемы, описанной выше,следует включать
дополнительно тракторныестоечные рыхлители типа Д-355
А или Д-455А дляпредварительного рыхления наиболее прочного верхнего слоя вечномерзлого грунтана глубину 0,5 — 0,6 м перед разработкой профиля траншеи роторнымиэкскаваторами указанных марок.

На участках спрочностью грунтов до 40 МПа (400 кГс/см 2) возможно также применениетехнологической схемы с последовательной проходкой и разработкой профилятраншеи вдоль оси трассы двумя роторными экскаваторами: вначале ЭТР-254-01 сшириной ротора 1,2 м, а затем ЭТР-253А, ЭТР-254 или ЭТР-254-02 в зависимости оттребуемой глубины траншеи на данном участке.

Для эффективнойразработки широких траншей балластируемых газопроводов диаметром 1420 мм впрочных вечномерзлых грунтах рекомендуется последовательно-комплексный методдвумя мощными роторными траншейными экскаваторами типа ЭТР-309 (с разнымипараметрами рабочего органа), при котором первый экскаватор, оборудованныйсменными унифицированными рабочими органами шириной 1,2
¸

1,5 и 1,8
¸

2,1 м, сначала прорезаетпионерную траншею шириной ~ 1,5 м, а затем второй экскаватор, оснащенный двумянавесными боковыми роторо-фрезами, двигаясь последовательно, дорабатывает ее допроектных размеров 3
´

3 м, необходимых дляразмещения трубопровода с балластирующими устройствами.

В грунтахпрочностью более 35 МПа (350 кГс/см 2) в указанную последовательнокомбинированную технологическую схему необходимо включать предварительноерыхление верхнего мерзлого слоя грунта на глубину 0,5 м тракторными стоечнымирыхлителями типа Д-355А или Д-455А.

3.100
. На участках с залеганием особо прочных вечномерзлых грунтовпрочностью 50 МПа и более (500 кГс/см 2) разработку траншей с такимипараметрами рекомендуется выполнять одноковшовыми экскаваторами типа НД-1500 спредварительным рыхлением мерзлого слоя буровзрывным методом. Для буренияшпуров на полную глубину (до 2,5 — 3,0 м) необходимо применять бурильные машинытипа БМ-254 и МБШ-321.

3.101
. Во всех случаях при выполнении земляных работ по устройству траншей вданных грунтовых условиях в летний период, при наличии талого верхнего слоягрунта, он удаляется с полосы траншеи с помощью бульдозеров, после чего работыпо устройству траншей ведутся по технологическим схемам, приведенным выше, сучетом проектного профиля траншеи и прочности вечномерзлого грунта на данномучастке.

При оттаиванииверхнего слоя грунта в случае перехода его в пластичное или текучее состояние,затрудняющее ведение земляных работ по рыхлению и разработке нижележащеговечномерзлого грунта, этот слой грунта снимается бульдозером или одноковшовымэкскаватором, а затем вечномерзлый грунт в зависимости от его прочностиразрабатывают указанными выше методами.

Насыпи навечномерзлых грунтах, как правило, должны сооружаться из привозного грунта,добываемого в карьерах. Не рекомендуется в этом случае брать грунт для насыпина полосе строительства газопровода.

Карьер следуетустраивать (по возможности) в сыпучемерзлых грунтах, так как изменение ихтемпературы незначительно влияет на их механическую прочность.

В процессевозведения насыпь должна быть отсыпана с учетом последующей ее осадки.Увеличение ее высоты в этом случае устанавливают: при производстве работ втеплое время года и отсыпки насыпи минеральным грунтом — на 15 %, припроизводстве работ в зимнее время и отсыпки насыпи мерзлым грунтом — на 30 %.

3.102
. Засыпку трубопровода, уложенного в траншею, выполненную ввечномерзлых грунтах, осуществляют как в обычных условиях, если после укладкитрубопровода непосредственно сразу после разработки траншеи и устройстваподсыпки (при необходимости) грунт отвала не подвергся смерзанию. В случаесмерзания грунта отвала во избежание повреждения изоляционного покрытиятрубопровода его необходимо присыпать привозным талым мелкозернистым грунтомили мелкоразрыхленным мерзлым грунтом на высоту не менее 0,2 м от верха трубы.

Дальнейшуюзасыпку трубопровода выполняют фунтом отвала с помощью бульдозера или, чтопредпочтительно, роторного траншеезасыпателя, который способен разрабатыватьотвал с промерзанием на глубину до 0,5 м. При более глубоком промерзании отвалагрунта необходимо его предварительно разрыхлить механическим или буровзрывнымспособом. При засыпке мерзлым грунтом над трубопроводом устраивают грунтовыйвалик с учетом его осадки после оттаивания.

Бурениескважин и установка свай при надземной прокладке трубопроводов

3.103
. Способ возведения свайных оснований назначают в зависимости отследующих факторов:

¨

мерзлотогрунтовых условийтрассы;

¨

времени года;

¨

технологии производстваработ и результатов технико-экономических расчетов.

Свайныеоснования при сооружении трубопроводов в районах распространениямноголетнемерзлых грунтов возводят, как правило, из свай заводскогоизготовления.

3.104
. Возведение свайных оснований осуществляют в зависимости от грунтовыхусловий следующими способами:

·

забивкой свай непосредственно в пластично-мерзлыйгрунт или в предварительно разработанные лидерные скважины (бурозабивнойспособ);

·

установкой свай в предварительно оттаиваемыйгрунт;

·

установкой свай в предварительно пробуренныеи залитые специальным раствором скважины;

·

установкой свай с использованием сочетаниявышеперечисленных способов.

Забивку свай в мерзлую толщу можно осуществлятьтолько в высокотемпературных пластично-мерзлых грунтах, имеющих температурувыше — 1
°

С. Забивать сваи в такиегрунты с содержанием крупнообломочных и твердых включений до 30 % рекомендуетсяпосле бурения лидерных скважин, которые образуются путем погружения специальныхтруб-лидеров (с режущей кромкой внизу и отверстием в боковой верхней части).Диаметр лидерной скважины — меньше наименьшего размера поперечного сечения сваина 50 мм.

3.105
. Технологическая последовательность операций по установке свай впредварительно разработанные лидерные скважины заключается в следующем:

¨

сваебойный механизмзабивает лидер до проектной отметки;

¨

лидер с керном извлекаетсялебедкой экскаватора, который с трубой-лидером перемещается на следующуюскважину, где весь процесс повторяется;

¨

в образованную лидернуюскважину свая забивается вторым сваебойным механизмом.

3.106
. При наличии в грунтах крупнообломочных включений (более 40 %)применять лидерное бурение нецелесообразно, так как значительно возрастаетначальное усилие для извлечения лидера и наблюдается осыпание керна обратно вскважину.

3.107
. В тяжелых глинах и суглинках применение бурозабивных свай такженецелесообразно в виду того, что керн в трубе заклинивается и не вытесняется излидера.

Лидерныескважины могут устраиваться бурением термомеханическим, ударно-канатным илидругими способами.

3.108
. В тех случаях, когда невозможно применять бурозабивные сваи, их погружаютв скважины, предварительно пробуриваемые станками термомеханического,механического или ударно-канатного бурения.

Технологическаяпоследовательность операций при бурении скважин станками ударно-канатногобурения заключается в следующем:

·

устраивают площадку для установки агрегата,которая должна быть строго горизонтальной. Это важно особенно при бурениискважин на косогорах, гае планировка площадки для установки агрегата и дляплавного въезда на нее осуществляется бульдозером посредством нагребания снегаи поливкой его водой (для намораживания верхнего слоя); в летнее время площадкупланируют бульдозером;

·

бурят скважину диаметром на 50 мм большим,чем наибольший поперечный размер сваи;

·

заливают скважину подогретым до 30 — 40
°

С песчано-глинистым раствором в объемепримерно 1/3 скважины из расчета полного заполнения пространства между сваей истенкой скважины (раствор готовят непосредственно на трассе в передвижныхкотлах с использованием бурового шлама с добавкой мелкозернистого песка вколичестве 20 — 40 % от объема смеси; воду для желонирования желательнодоставлять к передвижным емкостям горячей или подогревать ее в процессепроизводства работ);

·

устанавливают сваю в скважинутрубоукладчиком любой марки.

При погружениисваи на проектную отметку раствор должен выжиматься на поверхность земли, чтослужит свидетельством полного заполнения раствором пространства между стенкамискважины и поверхностью сваи. Процесс бурения скважины и погружения сваи впробуренную скважину не должен длиться более 3 сут. зимой и более 3 — 4 члетом.

3.109
. Технология бурения скважин и установка свай с использованием станковтермомеханического бурения изложена в «Инструкции по технологии бурения скважини установки свай в мерзлых грунтах с использованием станков термомеханическогобурения» (ВСН 2-87-77, Миннефтегазстрой).

3.110
. Длительность процесса смерзания сваи с вечномерзлым грунтом зависитот сезона производства работ, характеристик мерзлого грунта, температурыгрунта, конструкции сваи, состава песчано-глинистого раствора и других факторови должна быть указана в проекте производства работ.

Засыпкатраншеи

3.111
. До начала работ по засыпке трубопровода в любых грунтах необходимо:

¨

проверить проектноеположение трубопровода;

¨

проверить качество и вслучае необходимости отремонтировать изоляционное покрытие;

¨

провести предусматриваемыепроектом работы по предохранению изоляционного покрытия от механическихповреждений (планировка дна траншеи, устройство постели, присыпка трубопроводарыхлым грунтом);

¨

устроить подъезды длядоставки и обслуживания экскаватора и бульдозера;

¨

получить письменноеразрешение от заказчика на засыпку уложенного трубопровода;

¨

выдать наряд-задание напроизводство работ машинисту бульдозера либо траншеезасыпателя (или экипажу одноковшовогоэкскаватора, если работы по засыпке выполняются экскаватором).

3.112
. Засыпать траншею рекомендуется непосредственно после укладочных работ(после балластировки трубопровода или закрепления его анкерными устройствами).

3.113
. При засыпке трубопровода в скальных и мерзлых грунтах сохранностьтруб и изоляции от механических повреждений обеспечивается устройством присыпкинад уложенным трубопроводом из мягкого (талого) песчаного грунта на толщину 20см над верхней образующей трубы, или устройством защитных покрытий,предусмотренных проектом.

3.114
. Засыпка трубопровода в обычных условиях осуществляется преимущественобульдозерами и траншеезасыпателями роторного типа.

3.115
. Засыпку трубопровода бульдозерами выполняют: прямолинейными,косопоперечными параллельными, косоперекрестными и комбинированными проходами.В стесненных условиях строительной полосы, а также в местах с уменьшеннойполосой отвода работы выполняются косопоперечными параллельными икосоперекрестными проходами бульдозером или роторным траншеезасыпателем.

3.116
. При наличии горизонтальных кривых на трубопроводе вначале засыпаетсякриволинейный участок, а затем остальная часть. Причем засыпку криволинейногоучастка начинают с его середины, двигаясь поочередно к его концам.

3.117
. На участках местности с вертикальными кривыми трубопровода (воврагах, балках, на холмах и т.п.) засыпку производят сверху вниз.

3.118
. При больших объемах засыпки траншеезасыпатели целесообразноиспользовать в комплексе с бульдозерами. При этом вначале засыпку выполняюттраншеезасыпателем, который при первом проходе имеет максимальнуюпроизводительность, а затем оставшуюся часть отвала сдвигают в траншеюбульдозерами.

3.119
. Засыпка уложенного в траншею трубопровода драглайном осуществляется втех случаях, когда работа техники в зоне размещения отвала невозможна, либо прибольших расстояниях засыпки грунтом. В этом случае экскаватор находится состороны траншеи, противоположной отвалу, а грунт для засыпки берет из отвала иосыпает его в траншею.

3.120
. После засыпки на нерекультивируемых землях над трубопроводомустраивают валик грунта в виде правильной призмы. Высота валика должнасовпадать с величиной возможной осадки грунта в траншее.

Нарекультивируемых землях в теплое время года после засыпки трубопровода минеральнымгрунтом производят его уплотнение пневмокатками или гусеничными тракторамимногократными проходами (три-пять раз) над засыпанным трубопроводом. Уплотнениеминерального грунта таким способом выполняется до заполнения трубопроводатранспортируемым продуктом.

4. Контроль качества и приемки земляных работ

4.1
. Контроль качества земляных работ заключается в систематическомнаблюдении и проверке соответствия выполняемых работ проектной документации,требованиям СП с соблюдением допусков (приведенных в табл.

4.3
. Взависимости от характера выполняемой операции (процесса) операционный контролькачества осуществляется непосредственно исполнителями, мастерами, прорабами илиспециальным представителем-контролером фирмы заказчика.

4.4
. Выявленные в ходе контроля дефекты, отклонения от проектов,требований СП, ППР или технологических нормативов карт следует исправить доначала последующих операций (работ).

4.5
. Операционный контроль качества земляных работ включает:

¨

проверку правильностипереноса фактической оси траншеи с проектным положением;

¨

проверку отметок и ширинаполосы для работы роторных экскаваторов (в соответствии с требованиями проектапроизводства работ);

¨

проверку профиля днатраншеи с замером ее глубины и проектных отметок, проверку ширины траншеи подну;

¨

проверку откосов траншей взависимости от структуры грунта, указанной в проекте;

¨

проверку толщины слояподсыпки на дне траншеи и толщины слоя присыпки трубопровода мягким грунтом;

¨

контроль толщины слоязасыпки и обвалования трубопровода;

¨

проверку отметок верханасыпи, ее ширины и крутизны откосов;

¨

размер фактических радиусовкривизны траншей на участках горизонтальных кривых.

4.6
. Ширина траншей по дну, в том числе на участках, балластируемыхармобетонными грузами или винтовыми анкерными устройствами, а также на участкахкривых, контролируется шаблонами, спускаемыми в траншею. Отметки полосы дляработы роторных экскаваторов контролируются нивелиром.

Расстояние отразбивочной оси до стенки траншеи по дну на сухих участках трассы должносоставлять не менее половины проектной ширины траншеи, эту величину не следуетпревышать более чем на 200 мм; на обводненных и заболоченных участках — болеечем на 400 мм.

4.7
. Фактические радиусы поворота траншеи в плане определяются теодолитом(отклонение фактической оси траншеи на прямолинейном участке не может превышать± 200 мм).

4.8
. Соответствие отметок дна траншеи проектному профилю проверяется спомощью геометрического нивелирования. Фактическая отметка дна траншеиопределяется во всех точках, где указаны проектные отметки в рабочих чертежах,но не реже 100, 50 и 25 м — соответственно для трубопроводов диметром до 300,820 и 1020 — 1420 мм. Фактическая отметка дна траншеи в любой точке не должнапревышать проектную и может быть меньше ее на величину до 100 мм.

4.12
. На нерекультивируемых землях с помощью шаблона контролируется высотавалика, которая должна быть не менее проектной и не превышать ее на величинуболее 200 мм.

4.13
. При прокладке надземного трубопровода в насыпи ее ширинаконтролируется рулеткой, ширина насыпи поверху должна составлять 1,5 диаметратрубопровода, но не менее 1,5 м и превышать ее на величину не более 200 мм.Расстояние от оси трубопровода контролируется рулеткой. Крутизна откосов насыпиконтролируется шаблоном.

Уменьшениепоперечных размеров насыпи против проектной допускается не более чем на 5 %, заисключением толщины слоя грунта над трубопроводом на участках выпуклых кривых,где уменьшение слоя засыпки над трубопроводом не допускается.

4.14
. С целью возможности комплексного ведения работ необходимоконтролировать сменный темп разработки траншей, который должен соответствоватьсменному темпу изоляционно-укладочных работ, а при заводской изоляции — темпуизоляции стыков труб и укладки готового трубопровода в траншею. Разработкатраншей взадел, как правило, не допускается.

4.15
. Приемка законченных земляных сооружений осуществляется при сдаче вэксплуатацию всего трубопровода. При сдаче законченных объектов строительнаяорганизация (генеральный подрядчик) обязана передать заказчику всю техническуюдокументацию, которая должна содержать:

·

рабочие чертежи с внесенными в нихизменениями (если они имели место) и документ по оформлению допущенныхизменений;

·

промежуточные акты на скрытые работы;

·

чертежи земляных сооружений, выполненных поиндивидуальным проектам, в сложных условиях строительства;

·

перечень недоделок, не препятствующихэксплуатации земляного сооружения, с указанием сроков их устранения (всоответствии с договором и контрактом между исполнителем и заказчиком);

·

ведомость постоянных реперов, геодезическихзнаков и указателей разбивки трассы.

4.16
. Порядокприемки и сдачи законченных работ, а также оформление документации должныпроизводиться в соответствии с действующими правилами приемки работ.

4.17
. При подземной и надземной прокладках трубопровод на всем протяжениидолжен опираться на дно траншеи или ложе насыпи.

Правильностьустройства основания под трубопровод и укладки его (дно траншеи по длине,глубина заложения, опирания трубопровода по всей длине, качество отсыпкипостели из мягкого грунта) должна проверяться строительной организацией изаказчиком на основании геодезического контроля до засыпки трубопровода грунтомс составлением соответствующего акта.

М, 1982), а также настоящих положений.

5.2
. Наиболее значительные изменения в природной среде в районахраспространения вечной мерзлоты могут возникнуть вследствие нарушенияестественного теплообмена грунтов с атмосферой и резкого измененияводнотеплового режима этих грунтов, происходящего в результате:

·

повреждения мохового и растительного покровавдоль трассы и примыкающей к ней зоне;

·

вырубки лесной растительности;

·

нарушения естественного режима снежныхотложений.

Совместное воздействие этих факторов способнозначительно усилить неблагоприятное влияние на тепловой режим вечномерзлых,особенно сильнольдистых просадочных грунтов, которые могут привести кизменениям общей экологической обстановки на обширной территории.

В целях избежания указанных неприятных последствийнеобходимо:

¨

производство земляных работна просадочных грунтах проводить преимущественно в период устойчивыхотрицательных температур воздуха с наличием снежного покрова;

¨

движение транспорта вбесснежный период рекомендуется только в пределах полотна дороги, движениетяжелого колесного и гусеничного транспорта вне дороги не допускается;

¨

все строительные работы натрассе проводятся в предельно сжатые сроки;

¨

подготовку территории, отведеннуюпод строительство трубопроводов, на таких участках рекомендуется проводить потехнологии, позволяющей максимально сохранить на ней растительный покров;

¨

после выполнения работ позасыпке трубопровода на отдельных участках незамедлительно проводитьрекультивацию земель, уборку строительного мусора и остатков материалов, недожидаясь ввода в строй всего трубопровода;

¨

все повреждениярастительного покрова на строительной полосе по окончании работ должны бытьсразу же засыпаны быстрорастущей травой, хорошо приживающейся в данныхклиматических условиях.

5.3
. При выполнении работ не рекомендуется любая деятельность, ведущая кобразованию новых озер или осушению существующих водоемов, значительномуизменению естественного дренажа территории, изменению гидравлики потоков илиразрушению значительных участков русел рек.

При выполнениилюбых работ исключить возможность подпора талых и поверхностных вод научастках, расположенных за пределами полосы отвода. При невозможностивыполнения этого требования следует устраивать пропуски воды в отвалах грунта,в том числе специальные водопропуски (дюкеры).

5.4
. При отрывке траншей под трубопроводы должно предусматриватьсяскладирование земли в два раздельных отвала. В первый отвал укладываетсяверхний дерноворастительный слой, во второй — весь остальной грунт. Послеукладки трубопровода в траншею грунт возвращается на полосу траншеи в обратнойпоследовательности с послойным уплотнением. Лишний грунт из второго отваларекомендуется убирать в пониженные места рельефа с таким расчетом, чтобы ненарушать естественный режим дренажа территории.

6. Техника безопасности при ведении земляных работ

6.1
. Техническому персоналу строительных организаций необходимо обеспечитьвыполнение рабочими Правил техники безопасности, предусмотренных действующимидокументами:

·

СНиП III-4-80 «Техникабезопасности в строительстве» (М., Стройиздат, 1980);

·

«Правила техники безопасности пристроительстве магистральных стальных трубопроводов» (М., Недра, 1982);

·

«Единые Правила безопасности при взрывныхработах» (М., Недра, 1976).

К выполнению работ допускаются лица, прошедшиеинструктаж, обучение и проверку знаний по технике безопасности в соответствии сутвержденным действующим ведомственным Положением.

6.2
. Не допускается работа землеройных машин под проводами действующейлинии электропередачи. При работе вблизи линии электропередачи необходимособлюдать меры электробезопасности (СНиП III-4-80
«Правила устройстваэлектроустановок» [
ПУЭ

6.7
. При производстве работ в северных районах страны в весенне-летнийпериод всех работающих рекомендуется обеспечить защитными (сетки Павловского,закрытая спецодежда) и отпугивающими (диметилфталат, диэтилтолуамид и др.)средствами от комаров, мошки, слепней, гнуса и проинструктировать о порядкепользования этими средствами. При работе в районах распространенияэнцефалитного клеща всем работающим необходимо сделать противоэнцефалитныепрививки.

6.8
. В зимний период особое внимание следует обратить на проведениемероприятий по предотвращению обмораживаний, в том числе созданию пунктовобогрева. Работающих необходимо обучить правилам оказания первой помощи приобмораживании.

Размеры
котлованов определяют исходя из общих
размеров со­оружения в плане, глубины
его заложения, крутизны откосов, а также
принятых методов выполнения основных
производственных процессов.
При этом важно учесть: схему возведения
будущего со­оружения, определяющую
схему движения кранов и других машин
при
монтаже сборных или возведении монолитных
сооружений; схе­мы
доставки и раскладки конструкций в
монтажной зоне, установ­ки опалубки,
лесов и подмостей. Поскольку при
устройстве систем водоснабжения и
водоотведения строят заглубленные и
чаще всего емкостные сооружения
пря­моугольной
или круглой в плане формы, которые
фактически отли­чаются
друг от друга только своими размерами
и внутренними кон­структивными
элементами, то независимо от их назначения
и при­надлежности
(но учитывая общие размеры сооружений)
можно выделить следующие четыре основные
схемы их возведения: Схема
I
(кольцевая) -кран и транспортные средства
при воз­ведении сооружения перемещаются
вокруг него по берме котлова­на, не
заезжая на его дно; схема
II-
механизмы движутся по дну котлована
за пределами сооружения, по его периметру;
схема
III

—
механизмы
в процессе строительства сооружения
перемещаются не­посредственно по его
днищу; схема
IV
предусматривает монтаж со­оружения
одновременно, т. е. параллельно работающими
двумя кранами, при котором конструкции
крайних степени примыкающе­го
пролета сооружения монтируют первым
крапом с передвижением
его и транспортных средств по берме
котлована, а конструкции внутри сооружения
— вторым краном, передвигающимся по
дни­щу сооружения.

Схемы для определения
размеров котлованов и траншей:

а
— котлованов
малых размеров в. плане (В соор <15м); б
—
то же, средних (В соор >15
м);

в
— то же,
больших (В соо, 3 >15
м): г
—
траншеи с вертикальными стенками и
креплениями;

д
— трапецеидальных;
с
—
сложного сечения при совмещенной
прокладке трубопроводов

По
схеме I
возводят обычно небольшие сооружения,
ширина ко­торых в плане или диаметр
не превышает 15 м. Раз­меры котлована
(ширина В
к

и длина Lк)
при этом определяются исходя из внешних
размеров сооружения с небольшим уширением

его
дна с каждой стороны для удобства
выполнения работ (рис.
а
):
Вк=Всоор+2b,
Lк=Lсоор+2b,
где
Scoop,
Lсоор
— ширина и длина возводимого сооружения
по на­ружному периметру; b
—
ширина
свободного пространства меж­ду
подошвой откоса выемки и выступающей
частью днища соору­жения (принимается
по условиям техники безопасности и
удобст­ва работ не менее 0,5 м). По схеме
II
возводят сооружения средних габаритов,
размеры которых в плане превышают 15 м
при значительном их заглублении и
большой массе монтажных элементов.
Размеры котлована при этом должны быть
достаточными для размещения сооружений,
а также для проезда кранов и транспорта
вокруг них по дну выемки (рис б)
и
для раскладки сборных конструк­ций
по фронту работ:

B K =D H n
+ (n-l)B 2 +2B 3 ;
L K =D a n 1 +
(n 1 -l)B 2 +2B 3 ,
где
D
H

—
диаметр или размер сооружения по
наружному перимет­ру; п
и
n
1

—
число сооружений или секций в одном
ряду соответст­венно в поперечном и
продольном направлениях; В
2

—
расстояние между сооружениями в свету;
В
3
—
уширение котлована по дну для безопасного
выполнения монтажных работ и движения
транспорта; B 3 ==2(1+R),
где 1 — просвет между движущимся краном
и сооружением (или откосом выемки), м;
R
—
радиус поворота машинной платформы
крана.

При
возведении сооружений из монолитного
железобетона раз­меры котлована
определяются по тем же формулам, только
с до­бавлением к В
к

и
L
K

удвоенной
величины 2b
оп

—

ширина опалубочного агрегата или
крепления стационарной опалубки и лесов
на уровне дна котлована). По схеме III
обычно строят крупные сооружения (в),
размеры
которых в плане в несколько раз превышают
15 м. В этом случае размеры котлована
равны: Вк=Всоор+2b+В 4 ,
Lк=Lсоор+2l
1 ,
где
В
4

—
уширение котлована для монтажа конструкций
последней секции сооружения (риc
в);
l
1

—
уширение котлована в тор­цах сооружения
для заезда и выезда крана и транспортных
средств (принимается равным 6.. .7 м и
зависит от радиуса их по­ворота);
B 4 =1·3
+ 2R м +Ба,
где Б а
—
ширина базы грузовых автомашин на уровне
кузова (га­барит). По схеме IV
строят крупные сооружения при В
соор
>15п,
м.
Размеры котлованов, поскольку уширение
их дна на величины В
3

или
В
4

не
требуется, могут быть определены по
формулам, при­меняемым при схеме I.
Размеры котлованов поверху В
к
в

и
Ь
к
в

определяют
исходя из их размеров понизу В
к
,
L
к
,
глубины
выемки H

и принятых коэффи­циентов заложения
откоса т

для
соответствующих грунтов. Размеры
траншей
.
Наименьшую
ширину траншеи по дну Bтр.min
(согласно СНиПу) следует принимать в
зависимости от типа и диаметра
прокладываемых труб, способа их укладки.
Ширина
траншей по дну при диаметре труб свыше
3,5 м, а так­же на кривых участках трассы
устанавливается проектом. Шири­на
траншей с откосами (рис. д)
по
дну принимается рав­ной Д + 0,5 м при
укладке трубопроводов из отдельных
труб и Д + 0,3 м — при укладке плетями. При
устройстве креплений (рис. г)
ширину
траншеи увеличивают на их толщину. Если
в траншеях с вертикальными стенками
необходима работа людей, то наименьшее
расстояние в свету между поверхностью
трубопро­вода (коллектора) и стенками
должно быть не менее 0,7 м. Шири­на
траншеи поверху определяется крутизной
ее откосов. Глубина траншеи зависит от
глубины заложения труб, которая во всех
слу­чаях должна быть на 0,5 м больше
расчетной глубины промерза­ния грунта.
Продольный уклон траншеи устанавливается
проектом в зависимости от назначения
трубопровода. Для заделки стыко­вых
соединений труб в траншеях отрывают
приямки необходимых размеров.
