  • Общие сведения по правильному замеру окон
  • Как сделать замер окна для проема с «четвертью»?
  • Расчет размеров подоконника

Если вы решили заменить старые деревянные окна современными пластиковыми конструкциями, сперва нужно заказать готовую продукцию по вашим замерам. Поэтому перед заказом необходимо снять все мерки с оконного проема. К этой работе следует подходить очень тщательно, потому что от правильности их выполнения будет зависеть не только внешний вид будущего окна, но и возможность осуществления им своих непосредственных функций (тепло- влаго- и шумоизоляция). Поэтому далее будет рассмотрено, как правильно сделать замер пластикового окна.

Общие сведения по правильному замеру окон

Замер пластикового окна необходимо производить как с внешней, так и с внутренней стороны. Это нужно для того, чтобы можно было определить глубину оконного проема. Достаточно часто возникает ситуация, когда при проведении замеров выясняется, что проем немного перекошен. Особенно часто это случается в панельных постройках. В этом случае необходимо увеличивать габариты изделия на размер перекоса.

После того как вы измерили размеры оконного проема с внешней стороны, полученные значения нужно сравнить с его внутренними размерами. Это позволит увидеть возможные неточности в проведении расчетов, а также оценить, какой должна быть облицовка внутренних откосов.

Большинство оконных проемов имеют выступы, не позволяющие окну вывалиться наружу. Эти выступы называется четвертями.

В идеале размер выступа составляет 6,5 см (1/4 кирпича), но это только в теории. На практике же размер четверти может отличаться от этого значения как в меньшую, так и в большую сторону, а иногда четверти и вовсе могут отсутствовать. Нередко встречаются ситуации, когда с одной стороны выступ имеет одно значения, а с другой – иное. При проведении замеров такие неточности обязательно нужно учитывать.

Оптимальным вариантом считается ситуация, когда пластиковое окно установлено таким образом, чтобы:

  1. Оно было на 1,5-2 см выше края нижней четверти, чтобы была возможность установить под раму водоотлив.
  2. Заходило за боковые выступы на 2-4 см.
  3. Заходило за верхний выступ на 1,5-2 см.
  4. Оконная рама не касалась стенок проема, то есть между ними должен быть монтажный зазор, равный не менее 4 см снизу и 2-5 см сверху и с боков. При этом максимальный размер должен составлять не более 6 см, но в некоторых постройках, где выступы имеют большой размер, монтажные зазоры могут быть больше 6 см.

Вернуться к оглавлению

Как сделать замер окна для проема с «четвертью»?

Измерение оконного проема производится по ширине и высоте. В первом случае замер начинается с внешней стороны (рис. 1, А). При этом следует принимать во внимание заход окна за четверть по 15-25 мм. Исходя из этого к ширине наружного откоса следует прибавить около 30-50 мм, что и будет являться требуемой величиной.

Рисунок 1. Замер окна для проема с «четвертью»: А – внешняя сторона; В – размер с внешними откосами; С – размер оконного проема.

Ширина пластикового изделия должна быть не меньше расстояния между четвертями, а в идеале – немного больше, то есть необходимо добиться того, чтобы края окна упирались во внешние откосы (рис. 1, В). В то же время нужно следить за тем, чтобы его ширина не была больше размера проема (рис. 1, С).

Чтобы правильно сделать замер окна по высоте, следует от расстояния между основанием проема и крайней точкой верхнего выступа отнять 20 мм
. Это делается для того, чтобы создать монтажные швы, в которые будет задуваться пена. После этого к полученному значению нужно прибавить 15-25 мм. Это позволит обеспечить пластиковому окну упор в верхний выступ.

Если планируется осуществить монтаж с отливом, то от полученного значения следует отнять 30 мм, потому что в этом случае потребуется выделить место под подставочный профиль. В случае применения подставочного профиля для создания монтажного шва габариты окна должны быть на 30-70 мм меньше проема.

Вернуться к оглавлению

В этом случае процесс проходит несколько иначе. Сначала производятся замеры оконного проема в нескольких точках по ширине, из которых выбирается наименьшее значение. Затем от полученной ширины отнимаются 2-4 см (зависит от ширины окна и ровности проема). Таким же способом осуществляется измерение высоты. В этом случае от полученного значения отнимаются 2,5-4 см.

Также следует предусмотреть возможность монтажа козырька и отлива с наружной стороны для отвода дождевой воды. С учетом этого нижняя кромка пластикового окна должна быть выше внешнего края оконного проема.

Учитывая популярность пластиковых оконных конструкций в настоящее время, нередко возникает вопрос: как правильно их замерять? Казалось бы, нет ничего проще, однако правила их замера не так просты. Именно соблюдение этих требований позволяет владельцу дома или офиса сэкономить денежные средства и время. Возникает возможность сразу же установить такие окна, которые идеально подходят к размерам оконных проёмов.

Замер оконных проёмов: общие правила работы своими руками

Не секрет, что все строительные и ремонтные работы подчиняются общим математическим правилам. Это утверждение в полной степени относится и к такому важному делу, как замер оконных проёмов для пластиковых окон. Существующие правила замера позволяют максимально быстро и легко установить именно те окна из пластика, которые идеально подойдут для конкретного помещения. Итак, каковы же они:

  • предполагаемый замерщик должен обладать аналитическим складом ума, неплохим пространственным мышлением, иметь личный опыт установки окон;
  • замеры должны осуществляться и изнутри, и снаружи. Внутренняя сторона пластикового окна всегда больше наружной
    ;
  • прежде чем начинать замеры, необходимо закончить выполнение всех подготовительных работ (кладки кирпича, удаления старой штукатурки и т.д);
  • во многих домах (особенно панельных) существует перекос оконного проёма. Для того чтобы не возникало сквозных щелей, необходимо выдерживать минимальные стандарты оконного пластикового полотна: размер внутренней части окна на 30-40 мм по ширине и 15-20 мм по высоте больше, чем размер внешней стороны;
  • прежде чем начать установку окна, обязательно нужно сравнить его размеры с теми расчётами, которые производились на первоначальном этапе. Может быть допущена механическая ошибка, которая сведёт к нулю всю работу, проводившуюся на предыдущих этапах.

Данные правила обязательны для выполнения любым мастером, занимающимся снятием замеров и установкой окон и стеклопакетов в квартиры, офисы и частные дома.

Как замерить окно «с четвертью»

Обозначение параметров замера

Оконный проём «с четвертью» симметричным назвать очень сложно. Если используются конструкционные особенности постройки здания, в которых есть в наличии «1/4», перекосы являются не просто возможными, но и обязательными. Что же это — проём окна с 1/4? Итак: оконный проём «с 1/4» — это проём, в котором можно наблюдать выступ по наружному оконному периметру полотна на 1/4 часть длины кирпича от общего уровня оконного проёма. Специалисты считают расчёты оконного проёма для пластикового окна «с 1/4» наиболее трудоёмкими и такими, которые требуют особого внимания. Для таких замеров определены собственные правила, соблюдение которых обязательно для любого мастера.

Как замерять рамы для пластиковых окон

Правила замеров:

  • конструкции находится за боковой четвертью не меньше, чем на 20-40 мм;
  • за верхней стеной конструкции окна находятся на расстоянии, которое не должно быть меньше, чем на 15-20 мм.

Ширина

Эти данные высчитать довольно легко: ширина существующего оконного проёма между его откосами, находящимися снаружи, + 40-60 мм на то, чтобы выполнить необходимый завод рамы за границы окна. Полученная сумма не должна превышать ту ширину проёма, которую имеет пластиковое окно по его откосам, находящимся внутри.

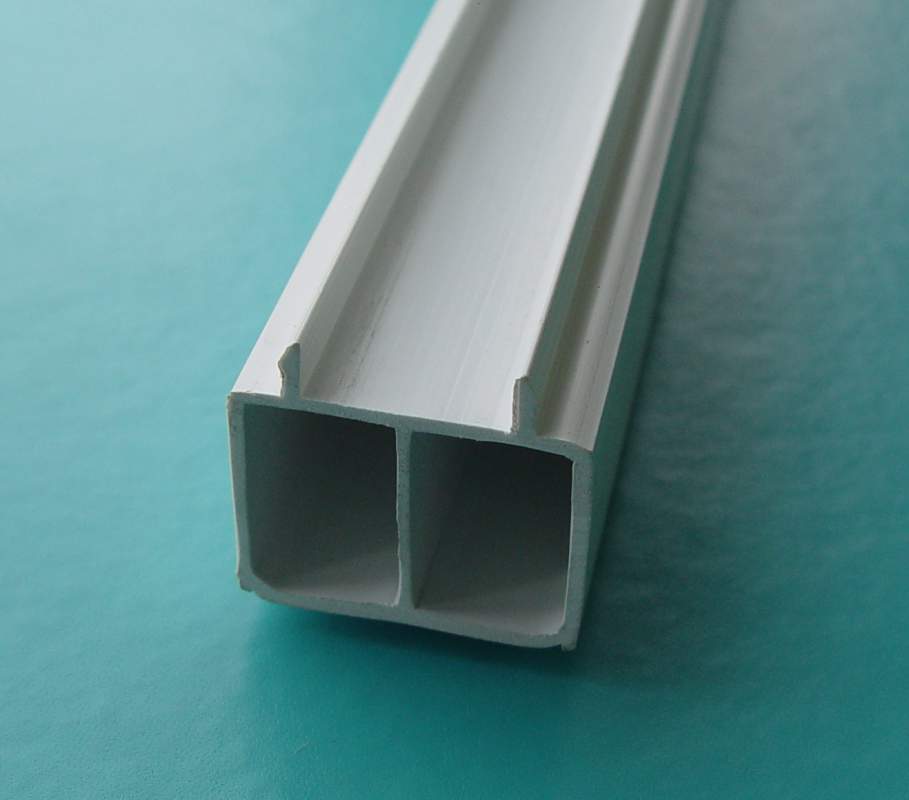

Использование подставочного профиля

Использование подставочного профиля для монтажа пластикового окна облегчит задачу

В том случае, если при установке окон из пластика будет использоваться современный подставочный профиль, обязательно нужно строго следить за соблюдением следующих требований: высота окна = расстояние от основания проёма для пластикового окна до его верхнего откоса — 10–20 мм (нижний зазор, который необходим для успешного его монтажа) — 30 мм (нужно для установки подставочного профиля) + 20 мм (то расстояние, на которое рама должна заходить за верхнюю четверть).

Как сделать измерения проёмов «без четверти»

Замер окон «без 1/4» также подчиняется своим правилам.

Вспомогательные величины

Та ширина, которую имеет подоконник, напрямую зависит от ширины оконного проёма. Важным условием является следующее: подоконник никогда не должен полностью перекрывать радиаторы, используемые для отопления помещения.
Длина отлива зависит от ширины уличной стороны проёма, к которой необходимо прибавить 60-80 мм. Ширина отлива — расстояние от края отлива до оконной рамы. Возможен такой вариант, когда отлив выступает примерно на 30-50 мм от наружного края стены дома. Длина подоконника — это полная длина оконного проёма + 100-110 мм с каждой стороны.

Примерная схема замера с указанием величин

Ширина

Нужно взять ширину оконного проёма и отнять от неё 20-40 мм (расстояние, которое необходимо для создания монтажного зазора). Если стена обладает высокой кривизной, мастер должен зять необходимы отступ 40 мм.

Высота

Высота оконной рамы — одна из наиболее важных величин, без определения которой провести замеры невозможно. Для того чтобы определить высоту рамы пластикового окна, стоит выполнить следующие действия: от высоты оконного проёма отнять величину подставочного профиля — чаще всего она равна 30 мм, и отнять размер верхнего монтажного зазора (15-20 мм). Именно эта разность и будет необходимой высотой рамы пластикового окна.

Видео-инструкция по правильному снятию мерок

Правильно замерять окна не так легко, как это может показаться на первый взгляд. Большую роль в этом деле играет профессионализм исполнителя, который будет заниматься данными замерами. В статье мы постарались ответить на самые распространённые вопросы и дали инструкцию, благодаря которой можно попытаться замерять проём под пластиковые окна самостоятельно.

Установка окон всегда начинается с замера оконного проема. Эта процедура наиболее важная: от правильно выполненного замера будет зависеть общее качество установки.

По этой причине рекомендуют данную процедуру доверить профессионалам. Но и самому не помешает знать о том, как правильно замерять окна, ведь это, как минимум, поможет вам определить, насколько опытны специалисты, устанавливающие окна, и не стоит ли подумать про обращение в другую, более компетентную, организацию.

Каковы последствия неправильного замера оконного проема?

Неправильно снятые размеры оконного проема зачастую приводят к немалым проблемам. К примеру, оконная рама может оказаться больше проема, а это дополнительные траты на расширение этого самого проема. Не меньше хлопот доставят и маленькие окна. В результате их установки могут появиться щели, которые придется заливать монтажной пеной, или решать вопрос путем увеличения откосов. Опять же лишние расходы, как времени, так и материалов.

Кроме того, такое окно вряд ли будет хорошо справляться с возложенными на него функциями: защищать квартиру или дом от холодного воздуха, осадков и пр.

Стоит заметить, что от разных типов оконных проемов зависит и подход к замеру. Об этом и поговорим дальше.

Как правильно замерять проемы окон с «четвертью»?

Профессионалы утверждают, что наиболее сложно замерять оконные проемы с «четвертью» (фото 1). В данном случае подразумеваются проемы, которые имеют выступ в ¼ кирпича внешнего периметра. Этот выступ необходим для того, чтобы уберечь конструкцию от выпадения.

Итак, как правильно замерять окна, которые имеют такой выступ. При замере важно учитывать, что обычно эти «четверти» несимметричны, их размеры могут отличаться: например, возможны перекосы, как по вертикали, так и по горизонтали.

При замере окна, специалисты всегда соблюдают главные правила (чтобы в процессе установки не возникало лишних проблем):

  • размер оконной рамы должен быть таким, чтобы она заходила за боковую «четверть» примерно на два-четыре сантиметра, т.е. рама должна быть шире;
  • рама должна заходить за верхнюю стенку проема не больше, чем на полтора-два сантиметра;
  • брус подоконный изготавливается на один-два сантиметра выше, чем нижняя стенка проема: это необходимо для беспроблемной установки отлива.

На рисунках детально показано, как производится замер окна с «четвертью».

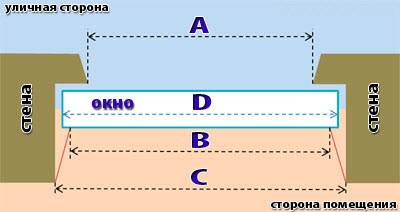

Рисунок 1: Измеряем ширину.

A – ширина окна по откосам снаружи (к ней прибавляем 4 см.);

B – расстояние между точками, где будут примыкать к раме внутренние откосы;

D – собственно, ширина окна;

C – ширина проема изнутри.

Примечание:
после замеров необходимо проверить, чтобы ширина D не была больше, чем расстояние B и ширина C.

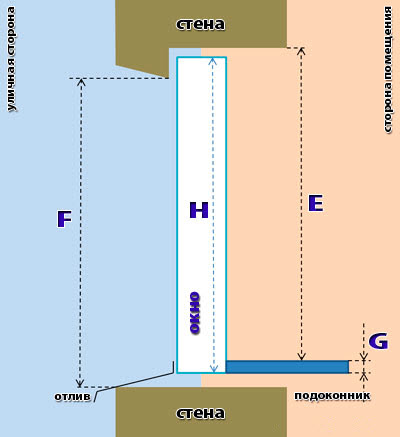

Рисунок 2: Замер высоты.

E – высота окна без подстановочного профиля;

F – высота проема от основания до верхнего откоса (снаружи); от нее отнимается 1-2 см для зазора, и прибавляется 2-3 см для захода рамы за «четверть» сверху;

G – высота подстановочного профиля

H – высота окна с учетом подстановочного профиля.

Как правильно производить замер окна без «четверти»?

Наличие «четверти» у оконного проема встречается не всегда. Такие выступы обычно не делают в панельных и деревянных домах (фото 2).

Естественно, что такие проемы требуют другого подхода к снятию размеров. Назовем основные правила замера таких окон:

  • при замере проема от его ширины отнимают от 2 до 10 сантиметром, чтобы оставить пространство для монтажных швов;
  • горизонтальный зазор обычно бывает только один – сверху; его ширина варьируется от 3 до 6 сантиметров.

Общие правила замера окон для всех типов проемов

Важно помнить при замере окна и тот факт, что рама при установке не должна упираться в проем, она должна быть немного меньше. Данный зазор, называемый монтажным, необходим для того, чтобы оставить возможность для естественного расширения конструкции. Согласно правилам установки пластиковых окон, шов может быть от 2 до 5 сантиметров.

При замере окон важно помнить, что размеры должны сниматься как внутри помещения, так и снаружи.

При определении ширины будущего окна мы измеряем проем сверху, посередине и внизу, и выбираем наименьшее значение. От этого числа отнимается расстояние на зазоры, полученное значение и будет соответствовать размеру рамы. Высоту тоже измеряют в нескольких точках (слева, посередине и справа), и так же от самого маленького значения отнимают расстояние необходимое на монтажные зазоры и подстановочный профиль. Полученная разница – это высота будущего кона.

Технология измерения окон только кажется простой. Чтобы не допустить не нужных погрешностей, лучше всего доверить замер оконного проема профессионалам, которые смогут правильно рассчитать размеры рамы даже для самых нестандартных проемов.

Скрыть


Вопрос, как замерять пластиковые окна,
может стоять достаточно остро, особенно если вы планируете самостоятельно заменить конструкцию. Для этого можно нанять замерщика, но на самом деле провести процедуру измерения не так сложно. Для этого потребуется немного времени, терпения и элементарный инструмент, например, рулетка.

На что влияет точность замера?

Чем точнее удастся определить размер проема под пластиковое окно,
тем проще будет установить конструкцию, будет меньше щелей и зазоров, которые в любом случае придется герметизировать. Отсутствие щелей обеспечит тепло в помещении, так как холодный воздух не сможет попасть с улицы через них.

При измерениях нужно учитывать, что новое окно может быть значительно шире старого деревянного. Его ширина зависит от количества стеклопакетов. Чем их больше, тем лучше конструкция изолирует холодных воздух.

С чего следует начинать?

Для того чтобы понять, как правильно снять размеры для пластиковых окон, можно не только прочитать статью, но и ознакомиться с различными видеоматериалами, где будет наглядно продемонстрированы все этапы работы. Начинать измерения следует с определения глубины оконного проема.



Глубина играет важную роль, так как, если заказанное окно окажется шире проема, исправить эту проблему будет нельзя, и придется заказывать новое окно. Установщик и изготовитель не несут ответственности за неправильно проведенные вами измерения. Стоит измерить все точно и несколько раз, любая неточность может привести к серьезным финансовым потерям.

Если компания, в которой вы собираетесь заказывать окно, предоставляет услуги замерщика, стоит ими воспользоваться. Обычно услуга предоставляется бесплатно; это существенно облегчит вашу задачу, так как будет прислан опытный специалист. Кроме того, если сотрудник фирмы проведет неправильные измерения, и конструкция по размеру не подойдет, ответственность за это будете нести не вы, и компания будет обязана заменить окно уже за свой счет.

Если все же вы хотите знать, как рассчитать размер пластикового окна по проему, и сделать это самостоятельно, проводить измерения придется как с внешней, так и с внутренней стороны оконного проема, только таким образом вы сможете определить его глубину.

Как измерить окно без четверти?

Четвертью называют выступ, который может находиться в оконном проеме с внешней стороны. Чаще всего он располагается с трех сторон: сверху и по бокам. Служит этот выступ для того, чтобы у оконной рамы не было возможности выпасть наружу.

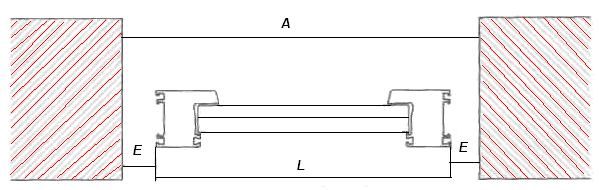

Определение ширины окна без четверти. L – размер для коробки оконных блоков; А – размеры для просвета оконных проемов; E – размеры для монтажных зазоров; Р – высота для подставочного профиля;

Четверти есть не во всех домах: там, где их нет, замер произвести легко, достаточно измерить проем от стенки до стенки или сверху вниз, отняв от полученной цифры примерно пять сантиметров (они потребуются для монтажного шва). Зазор нужно оставлять с каждой стороны не менее 2 см, делать его больше 4 см не рекомендуется.

Обратите внимание, что зазор по высоте несколько меньше и оставляют обычно около 3 см на сторону. Например, если в доме оконный проем без четверти, то при его ширине в 120 см, а высоте в 140 см можно прийти к выводу, что окно нужно не 112х134 см при условии, что вы оставляете максимально допустимый монтажный зазор.

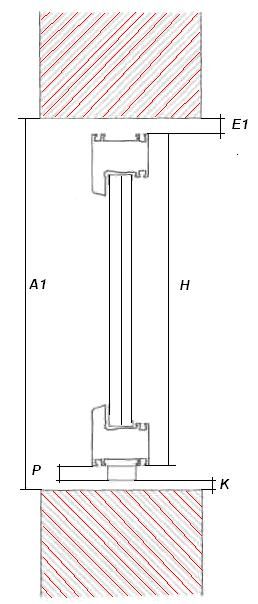

Определение высоты окна без четверти L, H – размер для коробки оконных блоков; А1 – размеры для просвета оконных проемов; E1 – размеры для монтажных зазоров; Р – высота для подставочного профиля; К – размер для нижнего монтажного зазора

Измерение окна с четвертью

В этом случае измерения займут немного больше времени, так как придется делать поправку на размер четвертей, производить измерения придется как с внешней, так и с внутренней стороны оконного проема. Удобнее всего начинать от боковых стен. Чтобы не запутаться, дайте измеряемым сторонам буквенное обозначение: например, расстояние А от четвертей боковых стен друг до друга. Стандартное окно должно заходить на 1,5-2 см за наружные откосы. Получив нужное расстояние, прибавите к нему 5 см на каждую сторону. Таким образом вы получите исходную ширину проема; обозначим ее Ш.

Замер ширины окна

После того как вы измерили внешнюю сторону, нужно перейти к замерам внутренней стороны оконного проема. Нужно узнать, чему равна ширина между внутренними откосами, обозначим ее буквой Б. Потребуется узнать ширину подоконника, если он есть (В) при правильном подсчете расстояние должно быть меньше В, но больше Б.

Высота измеряется особым образом, назовем ее Г. Потребуется произвести измерение от верхней четверти до нижней части оконного проема. От полученного результата нужно отнять около 2 см (это зазор для монтажной пены), затем потребуется прибавить замер четверти, чаще всего это 1.5-2,5 см, в противном случае профиль не войдет на свое место. В расчет нужно брать и подставочный профиль, а это еще минус три сантиметра.

Нужно знать, какое расстояние между верхней стеной и подоконником, толщину самого подоконника. Значение Д является контрольным. Будущее окно не может быть больше этого значения. Если данные не совпадают, измерения придется провести еще раз.

Замер высоты окна

Некоторые оконные проемы могут быть перекошены. Это частая проблема старых домов; в этом случае придется учитывать разницу, возможно заказывать конструкцию с таким же перекосом. Произвести такие измерения самостоятельно довольно сложно. Рекомендуется обратиться в специализированную компанию, специалист которой сможет произвести расчет без ошибок.

Как определить ширину?

Зная, как правильно замерять пластиковые окна, вы сможете подобрать раму, хорошо соответствующую размеру, что позволит без проблем ее установить; ширина оконного проема играет важную роль. Нежелательно ее изменять, так как это дополнительные затраты времени, сил и денег. Следите за тем, чтобы будущая оконная конструкция уперлась в откосы. Зазор в этом случае должен быть минимальным, отмеряется обычно от стенки до стенки. Проверить нужно, соответствует ли верхняя часть оконного проема нижней и ее середине. Вполне возможны перекосы и в этой плоскости, если они есть, оконный проем рекомендуется выровнять, для этого используется цементный раствор или другие строительные смеси.
