Вентиляция производственных помещений: виды вентиляторов и воздухообмена. Гигиенические требования к вентиляции, отоплению и кондиционированию воздуха

Содержание статьи

Производственный процесс сопровождается выделением в Еоздух рабочих помещений вредных для здоровья человека газов и паров. Кро­ме того, в воздух производственных помещений могут поступать боль­шие количества тепла, влаги и пыли, повышающие его температуру и влажность, а также увеличивающие его запыленность. Люди, находя­щиеся в помещениях, также выделяют в воздух помещений тепло, влагу, углекислый и другие газы

Вследствие поступления в воздух вредных газов, паров, тепла, вла­ги и пыли происходит изменение его химического состава и физическо­го состояния, неблагоприятно отражающееся на самочувствии и состоя­нии здоровья человека и ухудшающее условия труда.

Для поддержания в помещениях нормальных параметров воздуш­ной среды, удовлетворяющих санитарно-гигиеническим и технологичес­ким требованиям, устраивают вентиляцию.

Вентиляцией называют совокупность мероприятий и устройств, обе­спечивающих расчетный воздухообмен в помещениях жилых, общест­венных и промышленных зданий.

Санитарно-гигиеническое назначение вентиляции состоит в поддер­жании в помещениях удовлетворяющего требованиям санитарных норм проектирования» промышленных предприятий и строительных норм и правил состояния воздушной среды путем ассимиляции избытков тепла и влаги, а также удаления вредных газов, паров и пыли.

Кроме санитарно-гигиенических требований к вентиляции предъяв­ляют технологические требования по обеспечению чистоты, температу­ры, влажности и скорости движения воздуха в помещении, вытекающие из особенностей технологического процесса в промышленных зданиях и назначения помещения в общественных зданиях. Если эти требования не будут соблюдаться, то в ряде случаев невозможно осуществлять со­временный технологический процесс (предприятия радиотехнической, электровакуумной, текстильной, химико-фармацевтической промышлен­ности, уникальные общественные здания и сооружения и т. п.).

Из сказанного вытекает, что для обеспечения нормальных парамет­ров воздушной среды в помещениях вопросы , технологии и архитектурно-планировочных решений здания необходимо решать сов­местно.

§ 2. ОСНОВНЫЕ ВИДЫ ВРЕДНЫХ ВЫДЕЛЕНИЙ И ИХ ВОЗДЕЙСТВИЕ НА ОРГАНИЗМ ЧЕЛОВЕКА

Организм человека выделяет тепло. Количество тепла, выделяемо­го человеком, зависит от характера выполняемой им работы и метеоро­логических условий в помещении. Метеорологические условия характе­ризуются температурой, относительной влажностью и скоростью дви­жения воздуха, а также температурой внутренних поверхностей ограждений и температурой находящихся в помещении предметов Для нормального самочувствия человека необходимо, чтобы был обеспечен постоянный отвод выделяемого им тепла.

В табл. 1.1 приведено количество выделяемого людьми тепла при выполнении ими физической работы разной степени тяжести.

Таблица II

Характеристика выполняемой человеком работы и количество выделяемого им при этом тепла

Количество выделяемого тепла, Вт (ккал/ч)

Характеристика работы

Выполняемая сидя или связанная с ходьбой, но не требующая непре­рывного йапряжения или поднятия и переноски тяжестей

Средней тяжести

175-290 (150-250)

Связанная с постоянной ходьбой, переноской тяжестей до 10 кг, а так­же выполняемая стоя

Более 290 (250)

Требующая непрерывного физичес­кого напряжения, передвижения и пе­реноски тяжестей более 10 кг

Выделение тепла происходит в основном с поверхности тела челове­ка путем лучеиспускания, конвекции и испарения Причем скрытое теп­ло, выделяемое при испарении пота, может составлять 50-60% и более

Кроме физического напряжения теплоотдача человека зависит от теплозащитных свойств одеж<ды, а также от температуры, скорости дви­жения, относительной влажности окружающего воздуха и радиацион­ной температуры помещения, т. е. от метеорологических условий. По­этому нормальное тепловое самочувствие человека при данном характе­ре работы может быть достигнуто при определенной комбинации внут­ренних параметров.

В условиях на самочувствие человека и на произво­дительность труда влияют факторы, зависящие от технологического процесса и характера выполняемой работы. Эти факторы носят назва­ние профессиональных вредных выделений («в р е д — ноете й»). К профессиональным вредным выделениям относятся избы­точное конвективное и лучистое тепло, влага (водяные пары), газы я пары вредных веществ и производственная пыль.

Конвективное тепло передается воздуху помещения от нагретых поверхностей оборудования (печей, горячих ванн), расплавленного ме­талла и т п, вызывая повышение температуры как в рабочей, так и в верхней зоне помещения.

Лучистое тепло поступает от расплавленного металла, нагретых стенок и свода печей, стенок горячих ванн, нагретых отливок и т. п.

Люди, работающие вблизи нагретых поверхностей оборудования или расплавленного металла, подвергаются воздействию теплового об­лучения. Интенсивность теплового излучения в некоторых случаях мо­жет достигать 2800 Вт/м2 .

Влага (водяные пары) поступает в воздух производственных поме­щений при промывке изделий в водяных ваннах, при смачивании изде­лий, обрабатываемых на металлорежущих станках, и при других техно­логических процессах с применением воды или водяного пара. Выделе­ние водяных паров может происходить при наличии неплотностей в ап­паратуре и в коммуникациях, транспортирующих пар или воду. Боль­шое количество водяных паров может поступать в воздух помещений с открытых поверхностей воды в таких коммунальных и общественных зданиях, как бани, прачечные, плавательные бассейны и т. п Увеличе­ние влажности в помещениях приводит к ухудшению самочувствия че­ловека.

Газы и пары вредных веществ поступают в воздух производствен­ных помещений при различных технологических процессах, и их коли­чество зависит от — особенностей самого процесса производства, приме­няемого сырья, вида промежуточных и конечных продуктов, наличия неплотностей в производственном оборудовании и соединениях трубопро­водов и т. д. Одни вещества, поступая в воздух в виде паров, переходят затем в жидкое или твердое состояние, другие остаются в паро — или га­зообразном состоянии. Попадая даже в небольших количествах в орга­низм человека через дыхательные пути, кожу и пищеварительный тракт, газы и пары вредных веществ могут вызывать профессиональные отрав­ления. Физиологическое воздействие различных газов и паров зависит от их токсичности и концентрации в воздухе производственных помеще­ний, а также от времени пребывания там людей. Под концентрацией вредных веществ понимается их масса в единице объема воздуха. Концентрацию вредных веществ измеряют в мг на 1 м3 воздуха (мг/м3).

Ниже приводится краткая характеристика газов и паров, наиболее часто встречающихся в воздухе помещений промышленных предприятий.

Окись углерода СО — угарный газ. Окись углерода — газ без запа­ха и цвета, являющийся продуктом неполного сгорания углерода. В про­мышленности окись углерода служит составной частью многих газовых примесей. Она может выделяться в цехах металлургических и машино­строительных заводов (доменных, мартеновских, литейных, кузнечных, термических и др.), а также в гаражах, котельных и т. п. Окись углеро­да вдыхается с воздухом, легко соединяется с гемоглобином крови, свя­зывает его и вызывает кислородное голодание организма. Поскольку окись углерода легче воздуха, она может интенсивно распространяться по помещению.

Сернистой газ SO2 — бесцветный газ с едким запахом. Образуется при сжигании топлива или продуктов, содержащих серу. Выделяется в кузнечных, термических и литейных цехах от всякого рода нагреватель­ных и сушильных устройств, работающих на углях с примесью серы. Раздражающе действует на слизистые оболочки верхних дыхательных путей и глаз.

Пары растворителей — углеводороды ароматического и жирного ря­да. Выделяются при окраске изделий, а также при разбавлении и рас­творении лаков и красок, обезжиривании изделий, растворении органи­ческих веществ. К растворителям относятся бензин, метиловый спирт, ацетон, бензол, толуол, скипидар, уайт-спирит, дихлорэтан и др. Наибо­лее летучие растворители — толуол и бензин, пары которых оказывают вредное» воздействие на различные ткани организма человека, в частно­сти на нервную ткань.

Синильная кислота HCN — бесцветная жидкость с запахом горько — ю миндаля. Пары синильной кислоты выделяются при использовании цианистых солей калия, натрия и аммония. Цианистые соли применяют в термических цехах при цементации поверхности металлов, в гальва­нических цехах при процессах меднения, цинкования, кадмирования и др. Пары цианистых соединений и синильная кислота вызывают тяже­лое отравление.

Марганец Ми — серебристо-белый тяжелый мягкий металл. Марга­нец и его соединения применяют при производстве марганцевых спла­вов, при изготовлении гальванических элементов, при электросварке электродами с качественной обмазкой, содержащей марганец, іпри дро — изводстве красок и т. д. Пары и пыль марганца, попадая в организм че­ловека, вызывают тяжелые заболевания. «

Свинец РЬ — голубовато-серый мягкий металл с температурой плав­ления 327 °С. Интенсивно испаряется при температуре 500 °С. Пары свинца в воздухе быстро окисляются, образуя высокодисперсные аэро­золи окислов свинца. Различные соединения свинца, попадая в орга­низм человека, вызывают болезненные изменения нервной системы, кро­ви, сосудов. Свинец и его соединения применяют на свинцовоплавиль — ных заводах, при производстве аккумуляторов, свинцовых красок в полиграфии, при пайке изделий и т. д.

Ртуть Hg — тяжелый жидкий металл, испаряющийся при комнат­ной температуре. Ртуть применяют на производстве в чистом виде и в виде различных соединений. Пары ртути выделяются при выплавке ее из руды, при изготовлении приборов с ртутью, в цехах заводов электро­вакуумной промышленности, на выпрямительных подстанциях, в хими­ческих лабораториях, стоматологических кабинетах и др. Вдыхание па­ров ртути может привести к тяжелому поражению центральной нервной системы.

Пыль представляет собой материальную систему, состоящую из мелких частиц твердого или жидкого вещества, рассеянных в газообраз­ной среде. Такие системы называют аэрозолями. К аэрозолям относятся также туман, возгоны и дым.

Пылями называют аэрозоли, возникающие при процессах механи­ческого измельчения — таких, как бурение, дробление, размол, истира­ние, или механической обработки с одновременным или последующим переходом образующихся частиц во взвешенное состояние. Размеры ча­стиц в пылях больше, чем в дымах, возгонах и туманах.

Возгоны, образующиеся в результате сублимации, горения и кон­денсации, содержат частицы размерами меньше 1 мкм.

Дым, отличающийся значительной оптической плотностью, образу­ется в таких же процессах, как и возгоны; размеры частиц в нем могут быть меньше, чем в возгонах.

Туман состоит из частиц жидкого вещества, образующихся при кон­денсации паров на частицах твердого вещества или при распылении жидкостей.

По происхождению пыль делится на органическую (животного или растительного происхождения), неорганическую (металлическую и ми­неральную) и смешанную.

Промышленная пыль представляет собой смесь частиц вещества различной структуры. В запыленном воздухе встречаются пылевые ча­стицы размерами 0,1 -100 мкм и более крупные. Крупная пыль быстро оседает. Легкая волокнистая иглообразная пыль длительное время на­ходится во взвешенном состоянии и оседает медленно.

В воздухе производственных помещений преобладают пылевые ча­стицы размерами до 10 мкм, причем 40-90% общего их числа имеют размеры менее 2 мкм.

Пыль может поступать в воздух производственных помещений при процессах дробления и размола материала, а также при просеивании и транспортировании сыпучих веществ. Пыль образуется в чугунолитей­ном производстве при приготовлении формовочных и стержневых сме­сей, выбивке и очистке литья и т. п. Большое количество пыли образу­ется при обработке изделий на абразивных, войлочных и матерчатых кругах, на всевозможных механических станках и при других опера­циях.

Запыленность измеряется массой пыли в единице объема воздуха, мг/м3, или числом частиц в 1 м3 воздуха. 4

Действие пыли на организм человека зависит от ее состава и дис­персности, которая характеризуется размерами пылевых частиц. Ди­сперсность влияет на глубину проникания пыли в дыхательные пути че­ловека. Наибольшую опасность для организма человека представляет пыль с размерами пылевых частиц менее 10 мкм, так как более крупная пыль задерживается на слизистой оболочке верхних дыхательных путей.

При попадании пыли в легкие человека возникают тяжелые заболе­вания. Так, попадание в легкие пыли, содержащей двуокись кремния Si02, или кварц, может вызвать заболевание силикозом, а попадание асбестовой пыли — заболевание асбестозом.

Лекция
7. Вентиляция

1.Вентиляция
производственных помещений

2.Назначение
и классификации систем вентиляции

3.Естественная
вентиляция

4.Искусственная
вентиляция

2.4. Вентиляция производственных помещений

2.4.1. Назначение и классификация систем вентиляции

Для
поддержания требуемых параметров
чистоты воздуха и параметров микроклимата
производственного помещения применяют
различные виды вентиляции. Вентиляция
– это организованный воздухообмен,
заключающийся в удалении из рабочего
помещения загрязненного воздуха и
подаче вместо него свежего наружного
воздуха. В зависимости от способа
перемещения воздуха вентиляция может
быть естественной или механической.

2.4.2. Естественная вентиляция

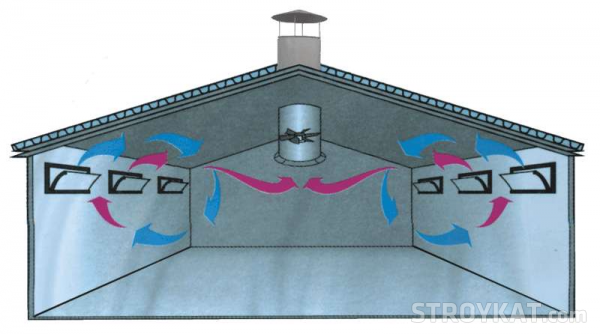

Естественная
вентиляция осуществляется за счет
разности температур воздуха в помещении
и наружного воздуха (тепловой напор)
или действия ветра (ветровой напор).
Естественная вентиляция может быть
неорганизованной и организованной. При
неорганизованной вентиляции неизвестны
объемы воздуха, которые поступают и
удаляются из помещения. Воздухообмен
зависит от направления и силы ветра,
температуры наружного и внутреннего

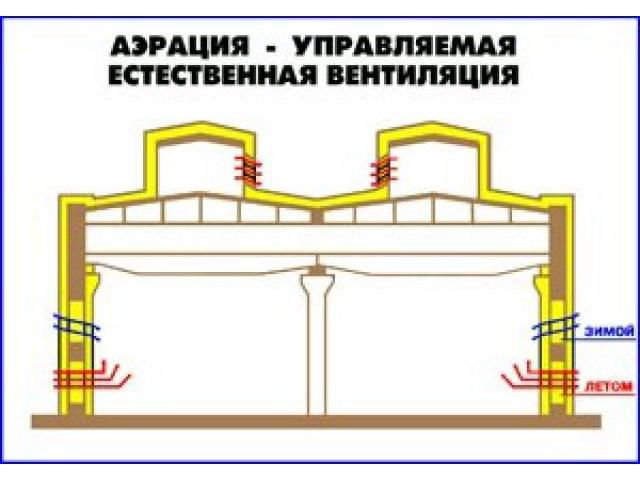

воздуха. Организованная естественная
вентиляция называется аэрацией. Для
аэрации в стенах здания делают отверстия
для поступления наружного воздуха, а в
верхней части здания устанавливают
специальные устройства (фонари) для
удаления отработанного воздуха. В
результате этого необходимо рассчитать
площади приточных и вытяжных аэрационных
отверстий, обеспечивающих нужный
воздухообмен.

2.4.3. Искусственная вентиляция

Искусственная
(механическая) вентиляция в отличии от
естественной, предоставляет возможность
очищать воздух перед его выбросом в
атмосферу, улавливать вредные вещества
непосредственно около мест их образования,
обрабатывать приточный воздух (очищать,
подогревать, увлажнять) более
целенаправленно подавать воздух в
рабочую зону.

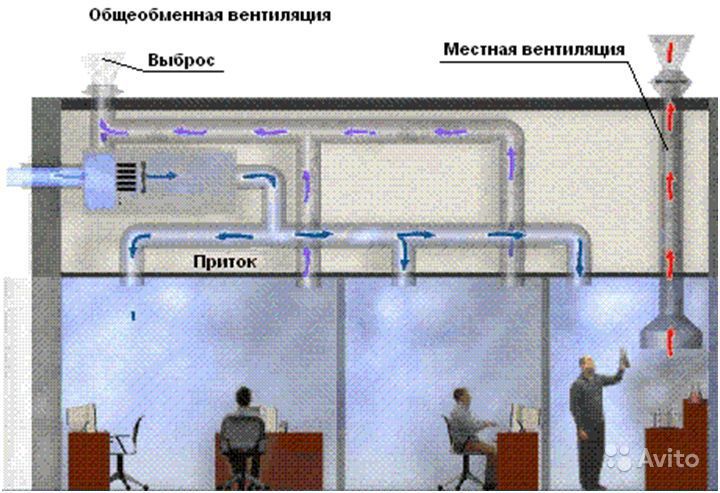

Общеобменная
искусственная вентиляция обеспечивает
создание необходимого микроклимата и
чистоту воздушной среды во всем объеме
рабочей зоны помещения. Она применяется
для удаления избыточного тепла при
отсутствии значительных токсических
выделений, а также в случаях, когда
характер технологического процесса и
особенности производственного
оборудования исключают возможность
использования местной вытяжной
вентиляции. Различают четыре основные
схемы организации воздухообмена при
общеобменной вентиляции: сверху вниз,
сверху вверх, снизу вверх, снизу вниз.

Рис.
2.4.1. Схема организации воздухообмена
при общеобменной вентиляции

Схемы
сверху вниз и сверху вверх целесообразно
применять в случае, если приточный
воздух в холодный период имеет температуру
ниже температуры воздуха в помещении.
Приточный воздух, прежде чем достичь
рабочей зоны, нагревается за счет воздуха
помещения. Другие две схемы рекомендуется
использовать тогда, когда приточный
воздух в холодный период подогревается
и его температура выше температуры
внутреннего воздуха.

Если
в производственных помещениях выделяются
газы с плотностью, превышающей плотность
воздуха, то общеобменная вентиляция
должна обеспечивать удаление 60% воздуха
из нижней зоны помещения и 40% — из
верхней. Если плотность газов меньше
плотности воздуха, то удаление
загрязненного воздуха осуществляется
в верхней зоне.

Общеобменная
приточно-вытяжная вентиляция состоит
из двух установок: для подачи чистого
воздуха и отвода загрязненного. Отношение
этих двух потоков называют вентиляционным
воздушным балансом. Этот баланс может
быть уравновешенным (если приток равен
вытяжке), положительным (если преобладает
приток) и отрицательным (если преобладает
вытяжка).

Местная
вентиляция также бывает приточной
в
виде воздушного душирования (когда
свежий воздух подают в зону дыхания
работающего) или вытяжной

(когда загрязненный воздух удаляют от
источника выделения вредных веществ
при помощи вытяжных зонтов, панелей,
щелей и др.).

Приточная
вентиляция

.
Схема приточной механической вентиляции
(рис 2.4.2) включает воздухозаборное
устройство 1; фильтр для очистки воздуха
2; воздухонагреватель (калорифер) 3;
вентилятор 5, сеть воздуховодов 4 и
приточные патрубки с насадками 6. Если
нет необходимости в подогреве приточного
воздуха, то его пропускают непосредственно
в производственные помещения по обводному
каналу 7.

Воздухозаборные
устройства необходимо располагать в
местах, где воздух не загрязнен пылью
и газами. Они должны находиться не ниже
2 м от уровня земли, а от выбросных шахт
вытяжной вентиляции: по вертикали —
ниже 6 м и по горизонтали — не ближе 2,5
м.

Приточный
воздух направляется в помещение, как
правило, рассеянным потоком для чего
используются специальные насадки.

Рис.
2.4.2. Схема приточной вентиляции

Вытяжная
и приточно-вытяжная вентиляция
.
Вытяжная вентиляция (рис. 2.4.3.) состоит
из очистительного устройства 1, вентилятора
2, центрального 3 и отсасывающих
воздуховодов 4.

Рис
2.4.3. Схема вытяжной вентиляции

Воздух
после очистки необходимо выбрасывать
на высоте не меньше чем 1 м над коньком
крыши. Запрещается делать выбросные
отверстия непосредственно в окнах.

В
условиях промышленного производства
наиболее распространена приточно-вытяжная
система вентиляции с общим притоком в
рабочую зону и местной вытяжкой вредных
веществ непосредственно от мест их
образования.

В
производственных помещениях, где
выделяется значительное количество
вредных газов, паров, пыли вытяжка должна
быть на 10% большей, чем приток, чтобы
вредные вещества не вытеснялись в
смежные помещения с меньшей токсичностью.

В
системе приточно-вытяжной вентиляции
возможно использование не только
наружного воздуха, но и воздуха самих
помещений после его очистки. Такое
повторное использование воздуха
помещений называется рециркуляцией и
осуществляется в холодный период года
для экономии тепла, необходимого для
подогрева приточного воздуха. Однако
возможность рециркуляции оговаривается
целым рядом санитарно-гигиенических и
противопожарных требований.

Местная
вентиляция

Местная
вентиляция может быть приточной и
вытяжной.

Местная
приточная вентиляция
,
при которой осуществляется концентрированная
подача приточного воздуха заданных
параметров (температуры, влажности,
скорости движения), выполняется в виде
воздушных душей, воздушных и
воздушно-тепловых завес.

Воздушные
души используются для предотвращения
перегрева рабочих в горячих цехах, а
также для образования так называемых
воздушных оазисов (участков производственной
зоны, которые резко отличаются своими
физико-химическими характеристиками
от остального помещения).

Воздушные
и воздушно-тепловые завесы предназначены
для предотвращения проникновения в
помещения значительных масс холодного
наружного воздуха при необходимости
частого открывания дверей или ворот.
Воздушная завеса создается струей
воздуха, которая направляется из узкой
длинной щели, под некоторым углом
навстречу потока холодного воздуха.
Канал с щелью размещают сбоку или внизу
ворот или дверей (рис. 2.4.4).

Рис.
2.4.4 Воздушно-тепловые завесы:

а
— с нижней подачей воздуха, б — с боковой
двухсторонней подачей воздуха; в — с
боковой односторонней подачей воздуха

Местная
вытяжная вентиляция

осуществляется при помощи местных
вытяжных зонтов, всасывающих панелей,
вытяжных шкафов, бортовых отсосов (рис.
2.4.5) и других устройств.

Конструкция
местного отсоса должна обеспечить
максимальное улавливание вредных
выделений при минимальном количестве
удаляемого воздуха. Кроме того, она не
должна быть громоздкой и мешать
обслуживающему персоналу работать и
следить за технологическим процессом
Основными факторами при выборе типа
местного отсоса являются характеристика
вредных выделений (температура, плотность
паров, токсичность), положение рабочего
при выполнении работы, особенности
технологического процесса и оборудования.

Рис
2. 4.5.

Примеры местной вытяжной вентиляции

а
— вытяжной зонт, б — всасывающая панель
в — вытяжной шкаф с комбинированной
вытяжкой г — бортовой отсос с передувом

По
степени изоляции области действия
местной вытяжной вентиляции от окружающего
пространства различают отсосы открытого
типа и отсосы от полых,укрытий (рис
2.4.6.).

Принципиальное отличие в том, что оборудование справляется с обслуживанием крупных помещений, зачастую с весьма сложными условиями микроклимата. В воздух могут выделяться вредные вещества, горячий пар или пыль. Основная задача производственных помещений оперативно «уловить» все нежелательные примеси и удалить их, не нанося вред окружающей среде.

Виды вентиляции помещений

По методу движения воздуха существует два типа вентиляции:

  • механическая;
  • естественная.

Согласно принципу работы все вентиляционные установки делятся на:

  • Приточные
    (для подачи свежего воздуха), могут быть локальными (оазис, завеса или воздушный душ), а также общие (приток направленный или рассредоточенный).
  • Вытяжные
    (эвакуируют отработанный воздух), бывают общими или локальными.

Естественная вентиляция в производственных зданиях

Любая естественная приточная или вытяжная вентиляция производственного помещения функционирует, используя разницу температур и давления воздуха в цехе и на улице. Значит, движущей силой естественной тяги являются ветровой и тепловой напоры.

Вследствие перепада температур из цеха вытесняются расширенные теплые воздушные массы, а на их место затягиваются чистые, холодные. С наветренной области формируется область повышенного давления, усиливающая приток свежего воздуха снаружи. С подветренной стороны здания давление наоборот всегда понижено, что способствует оттоку отработанного воздуха. Физические законы успешно применяют для вентиляции предприятий с интенсивным тепловыделением. Но не во всех случаях мощный обмен воздуха гарантирует создание всех необходимых условий для работы персонала.

Чем заметнее перепад температуры возле пола и у потолка цеха, а также чем выше помещение, тем эффективнее будет работать система.

Если в стенах и окнах цеха есть щели, часто открываются двери или ворота, вероятно появление сквозняков и понижение температуры. Летом же на удаленных от дверей и окон участках нормы вентиляции производственных помещений нарушаются.

Аэрация воздуха в помещении

Аэрация в некоторых случаях создает эффективный воздухообмен на основе естественной тяги. Для ее реализации устанавливаются аэрационные фонари – специально разработанные элементы вентиляции.

Иногда при строительстве производственного помещения расчет вентиляции не производится, оборудование не монтируют. Тогда можно в уже готовом цеху разместить шахты и каналы, работающие за счет теплового напора. Выходы шахт прикрывают оголовками-дефлекторами. Ветер обдувает дефлектор и формирует в трубе область разрежения, усиливая подсос воздуха. Подобная система широко используется в сельскохозяйственных и животноводческих постройках, кузнях, небольших пекарнях. Устанавливается труба на самом высоком выступе крыши.

Аэрация это один из наиболее эффективных примеров естественной промышленной вентиляции. Ее используют на производствах с обильным образованием газов, ядов и тепла.

Устройство естественной вентиляции на производстве

В обслуживаемых зданиях обустраивают 3 уровня проемов с форточками особой конструкции. Первые два ряда проемов располагаются на высоте 1-4 метров от пола. В крыше устанавливают светоаэрационные фонари с регулируемыми форточками.

Летом потоки чистого воздуха попадают сквозь нижние фрамуги, а грязные уходят вверх. В холодное время года воздух проникает через средний ряд форточек и, согреваясь, достигает уровня нахождения персонала.

Разным положением форточек регулируется интенсивность вентиляции. Рассчитывая вентиляцию производственного помещения, определяют площадь форточек, проемов. Так как наихудшее время для работы системы – теплая безветренная погода, ее и берут за точку отсчетов.

При ветреной погоде естественная тяга работает качественнее. Но при сочетании определенной силы и направлении ветра может создаваться обратная тяга.

Перемешанный с пылью и газами чистый воздух направляется в зоны нахождения людей. Чтобы предупредить распространение пыли и грязи, устанавливают фонари незадуваемой конструкции с защитой от ветра.

В жаркое время года приточный воздух охлаждается методом распыления в нем холодной воды из форсунок, расположенных в области форточек. Воздух охлаждается и немного увеличивается влажность.

К зданиям с естественной аэрацией предъявляются некоторые требования:

  • периметр его должен быть открыт доступу воздуха;
  • аэрируются одноэтажные цеха или расположенные на последних этажах многоэтажек.

Очень сложно смонтировать естественную вентиляцию в многопролетных промышленных помещениях. При ширине цеха более 100 метров доставка чистого воздуха к центру здания практически неосуществима. Тогда для аэрации устанавливают незадуваемые фонари Батурина с отдельным каналом для вытяжки и притока. Зимой такая система может вызвать нежелательное падение температуры в рабочей зоне производственного помещения. Поэтому в многопролетных цехах обычно устанавливается с обогревом притока.

Управление всеми элементами аэрации осуществляется механически.

Преимущество такого вида вентиляции производственных помещений в возможности обеспечения мощного воздухообмена.

Другой плюс в невысокой стоимости механизмов.

Недостатки:

  • зависимость от погоды;
  • сложность управления;
  • невозможность обеспечения удаленных рабочих мест свежим воздухом.

Аэрация, как вид вентиляции производственных помещений, неприемлема, если технология подразумевает распространение вредных примесей, пыли. Потому что фильтрация отработанных воздушных масс невозможна.

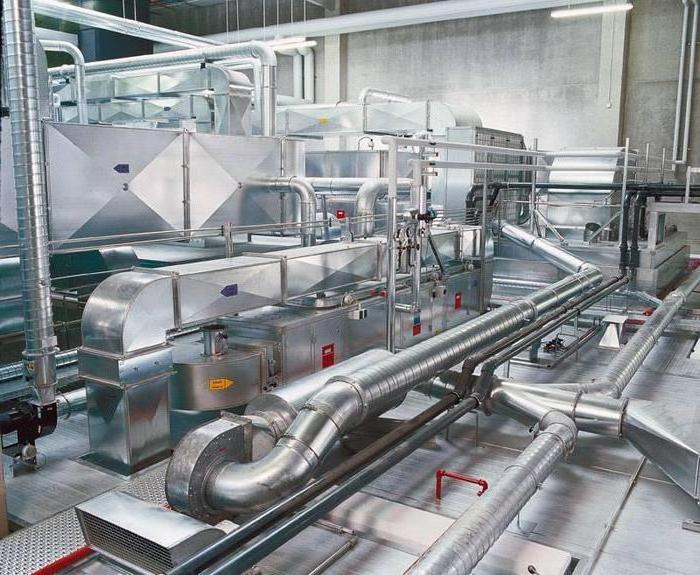

Принудительная вентиляция в производственных помещениях

Приточная или вытяжная схемы вентиляции производственных помещений на механической тяге дают возможность довести параметры подаваемого в помещение воздуха до требуемых (увлажнить, отфильтровать, охладить, нагреть и обезвредить воздух).

Преимущества принудительной вентиляции:

  • ее работа не связана с температурой снаружи;
  • подавать, удалять воздух можно из необходимой точки;
  • существует возможность изменять кратность вентиляции производственного помещения в любых пределах;
  • можно произвести точный расчет вытяжной или приточной вентиляции производственного помещения.

Среди применяемых сегодня видов вентиляции производственных помещений наиболее широко распространена принудительная вытяжная.

Вентиляция производственных помещений ограничивает распространение грязного воздуха и отводит его прямо из источника появления.

На качество работы местной вентиляции производственного помещения влияет правильность подбора оборудования, форма воздухоприемников, степень разряженности атмосферы.

Все виды вытяжных установок для вентиляции производственных помещений состоят из таких компонентов как:

  • отсос (воздухоприемник);
  • вентилятор;
  • воздуховоды;
  • фильтры;
  • вытяжной канал.

Весь объем грязного воздуха должен улавливаться воздухоприемником и далее передаваться по системе местной вентиляции производственного помещения.

Виды производственных воздухоприемников

Отсосы или воздухоприемники для вентиляционных систем бывают двух типов:

  • закрытого;
  • открытого.

Вентиляционные воздухоприемники открытого типа состоят из:

  • защитного кожуха;
  • зонта вытяжного;
  • отсосов бортовых или шарнирно-телескопических (устанавливаются непосредственно на рабочем месте);
  • передвигаемые воздухоприемники.

Такие приемники отличаются тем, что проем для поступления грязного воздуха находится немного поодаль от места его выброса.

Кожух защитный противопылевой устраняет столб пыли (так называемый пылевой факел), образующийся, например, на столярном производстве: при шлифовке, полировке, на точильных станках. Устройство содержит козырек и устанавливается поперек движению пылинок.

Кратность местной вентиляции производственного помещения рассчитывается исходя из скорости и диаметра точильного или шлифовального круга.

Зонты вытяжные уменьшают зону распространения и отводят горячий воздух, содержащий опасные примеси и поднимающийся вверх согласно принципу конвекции. Размер зонта должен полностью покрывать площадь источника горячего воздуха. Зонты выполняются со свесами или без них. Свесы изготавливаются из жестких листов или плотного полотна. Открытые зонты удобнее, так как свесы не мешает доступу персонала.

На вредных производствах скорость потока воздуха, попадающего в зонт, должна быть от 0,5 метров в секунду и выше. Если зонт удаляет горячий воздух без примесей, скорость должна быть от 0,15 до 0,25 метров в секунду.

На травильных и гальванических ваннах устанавливаются воздухоприемники в виде щелей или бортовые отсосы. Воздух двигается над ванной и вытягивает вредные испарения щелочей и кислот до их распространения по всему помещению.

Если ширина ванной невелика (до 70 см), устанавливают однобортовые отсосы.

Широкие ванны оснащают двухбортовыми отсосами, а также конструкциями, сдувающими испарения с поверхности жидкости, «с передувкой».

Объем воздуха, пропускаемый через такие устройства, зависит от площади поверхности жидкости, степени ядовитости паров, температуры жидкости. Так как пары быстро разрушают металлические конструкции, вентиляция производственных помещений данного направления изготавливается из устойчивых материалов, например ПВХ.

В цехах сварочных работ и пайки отсосы устанавливаются на вертикальные или скошенные панели с множеством отверстий.

Очень распространены телескопические и шарнирные отсосы. Благодаря выдвигающейся трубе, всасывающий конец можно приближать к необходимому месту.

В цехах с полуавтоматическими сварными аппаратами и паяльниками, работающими в углекислом газе, отсосы монтируются непосредственно в инструменты. Такое оборудование эффективно при воздухообмене до 20 кубометров в час.

Если место работы сварщика не зафиксировано, используются передвижные отсосы, некоторые из них на присосках крепятся к сварочному аппарату.

Отсосы закрытого типа:

  • вытяжные шкафы;
  • кабины;
  • боксы-укрытия;
  • камеры.

Вытяжные шкафы устанавливаются в цехах с обильным выделением ядовитых паров и газов.

Боксы-укрытия не предусматривают открытые проемы и используются на производствах с радиоактивными и особо ядовитыми веществами. Все манипуляции рабочий совершает посредством резиновых перчаток и встроенных рукавов или механических устройств.

Местная вытяжная вентиляция в производственных помещениях с полной изоляцией источников опасных выделений называется аспирацией и считается одной из наиболее безопасных и эффективных схем.

Виды производственных вентиляторов

Воздух в системах принудительной вентиляции приводится в движение механическими устройствами: воздуходувными машинами, работающими от электричества. Чаще всего устанавливают радиальные или осевые модели.

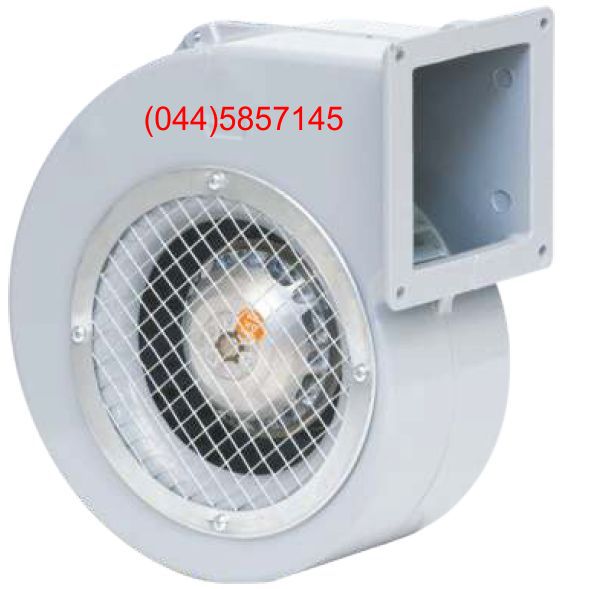

Радиальный или центробежный вентилятор называется еще «улиткой» по форме корпуса, в которое встроено колесо с лопастями. Во время кручения колеса воздух проникает в корпус, изменяет направление и под давлением подается в воздуховод.

Вытяжной воздух часто насыщен вредными и агрессивными компонентами и даже взрывчатыми веществами. В зависимости от возможных примесей используются вентиляторы:

  • стандартного вида для воздуха температурой до +80 градусов с небольшим количеством пыли;
  • антикоррозийного вида – для паров щелочей и кислот;
  • с защитой от искр – для взрывоопасных воздушных смесей;
  • пылевые – используются если пыли в воздухе больше 100 миллиграмм на кубометр.

Номера вентиляторов обозначают диаметр колеса, выраженный в дециметрах.

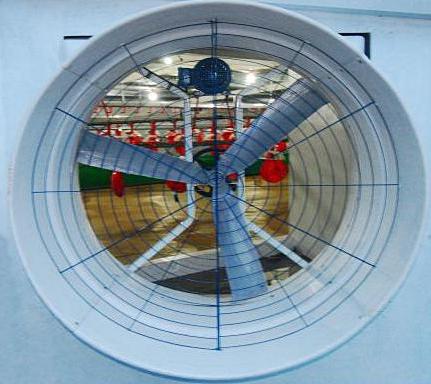

Осевые вентиляторы представляют собой наклонные лопасти, установленные в цилиндрический корпус. При работе воздух двигается параллельно оси вентилятора. Такие модели устанавливают чаще в некрупных сетях, аварийных вытяжных каналах и в рудниках. Их преимущество в том, что один вентилятор может подавать воздух в двух противоположных направлениях, осуществляя и вытяжку, и приток.

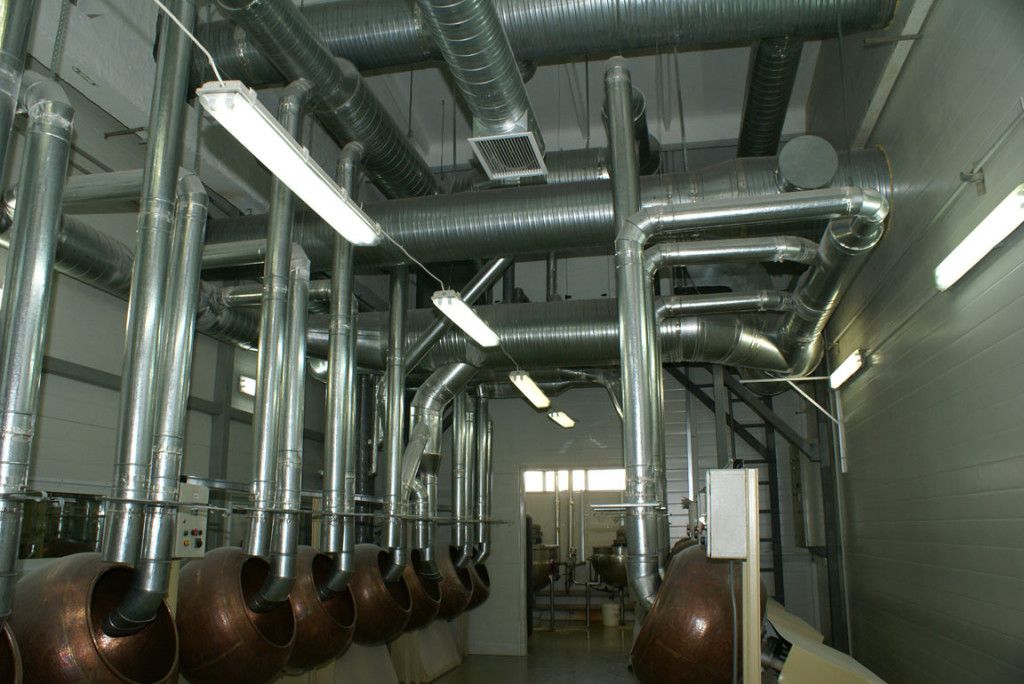

Воздух подается в необходимые точки по воздуховодам. Чаще всего их изготавливают из листового металла, а при работе с агрессивными веществами — из пластика, керамики и других устойчивых материалов.

Пылеуловители и фильтры для работы на производстве

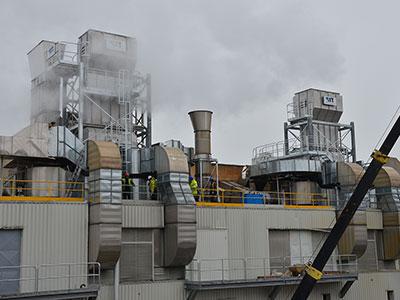

Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.

Она подсчитывается так:

где Квх
— это концентрация примесей в воздухе до фильтра, Квых
— концентрация после фильтра.

Иногда единственный пылеуловитель или фильтр достаточно очищает воздух, тогда очистка именуется одноступенчатой. Если же воздух очень загрязнен, необходимо организовать многоступенчатую очистку.

Вид очистительной системы зависит от количества примесей, химического состава и формы.

Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.

Пылеосадочные камеры бывают:

  • простыми;
  • лабиринтовыми;
  • с отбойником.

Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.

Циклон
– это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.

Два небольших циклона, установленные друг за другом, увеличивают эффективность очистки на 90% по сравнению с одним большим.

Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.

Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.

Электрофильтры
– это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.

Используются также гравийные и коксовые фильтры, смачиваемые водой.

Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.

Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.

Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.

Приточная вентиляция на производстве

Нормы вентиляции производственных помещений указаны в СНиП 41-01-2003. Перед подачей в помещение воздух следует обрабатывать: охлаждать или согревать, фильтровать от пыли, иногда повышать его влажность.

Устройство приточной вентиляции:

  • воздухозаборник;
  • воздуховоды;
  • фильтры;
  • обогреватели;
  • вентилятор;
  • распределители воздуха.

При монтаже вентиляции производственного помещения для размещения нагревателя, фильтра и вентилятора организуется приточная камера.

Воздухоприемники располагают на высоте 2 м над уровнем земли, в отдаленных от источников загрязнений местах, иногда над крышей здания. При подборе места учитывается направление ветров. Снаружи воздухозаборные устройства прикрывают жалюзи, решетки или зонтики.

Приточный воздух очищается фильтрами самого разного типа, чаще из нетканых материалов.

Воздух зимой подогревается тенами или калориферами. Теплоносителем выступает вода или электроэнергия. При необходимости увлажнения устанавливаются камеры орошения, где распыляется мелкодисперсная фракция воздуха. Таким же способом охлаждается воздух.

Местная приточная система в помещении

Требования к вентиляции производственных помещений не всегда удовлетворяются общеобменной вентиляцией. И тогда устанавливается местная приточная система.

Виды местной приточной вентиляции:

  • воздушно-тепловые завесы;
  • воздушные души;
  • оазисы;
  • воздушные завесы.

Воздушный душ
это поток чистого воздуха, направленный на рабочее место. Цель его — усилить теплоотдачу организма сотрудника и предотвратить перегрев.

Установки душирования могут быть:

  • стационарными;
  • мобильными.

Душирование организуется в горячих цехах, а также при инфракрасном облучении персонала более 350 Вт/кв. метр.

Нормы вентиляции производственных помещений такого типа зависят от тяжести работы, температуры воздуха в цехе и интенсивности ИК-облучения. В среднем температура воздуха в воздушном душе от +18 до +24 градусов. Двигается поток со скоростью от 0,5 до 3,5 метра в секунду. Скорость прямо пропорциональна температуре воздуха и интенсивности облучения. А температура приточного потока обратно пропорциональна этим показателям.

Для изменения направления потока воздуха на концы воздуховодов крепят специальные вращающиеся патрубки.

Воздушные оазисы обслуживают целый участок цеха, который отгораживается от остальной площади легкими ширмами. На участке воздух двигается с рассчитанной скоростью и температурой. В оазисе кратность вентиляции промышленного помещения тщательно рассчитывается.

Воздушно-тепловые и воздушные завесы предназначены для предупреждения переохлаждения сотрудников и выхолаживания помещений через открытые двери или проемы.

Существует 2 вида завес:

  • с подогревом приточного воздуха;
  • без подогрева.

Общеобменная вентиляция необходима в тех случаях, когда влага, жар и загрязнения поступают по всему объему цеха и с помощью локальных мер нормы вентиляции производственных помещений соблюсти невозможно. При общеобменной системе вентиляции отработанный воздух в производственном помещении разбавляется чистым до требований санитарно-гигиенического контроля. Это не экономная и не очень эффективная система.

Для предотвращения подсоса грязного воздуха из цеха, вентиляционные камеры и воздуховоды тщательно уплотняются и монтируется вентиляция производственного помещения в наиболее чистых местах.

Согласно нормам санитарно-гигиенического контроля вентиляционных систем производственных помещений, все составляющие содержатся в чистоте и проходят периодические проверки.

  • 4 Опасные и вредные факторы производственной среды.
  • 6 Поражающие факторы чрезвычайных ситуаций
  • 7Анализаторы человека (экстероцептивные и интероцептивные), их основные характеристики.
  • 8 Зрительный анализатор.
  • 9 Слуховой анализатор.
  • 10 Тактильный анализатор.
  • 11 Обоняние. Вкус. Вибрационная и органическая чувствительность
  • 12 Работоспособность человека и ее динамика.
  • 13Микроклимат производственных помещений. Основные параметры, нормирование.
  • 14Избыточное тепловое (инфракрасное) излучение на рабочих местах. Основные параметры, нормирование, защита.
  • 15Вентиляция производственных помещений. Системы вентиляции. Требования к вентиляционным системам.
  • 16Шум. Параметры, характеризующие шум. Классификация производственного шума.
  • 17 Действие шума на организм. Специфическое и неспецифическое воздействие шума.
  • 18 Гигиеническое нормирование производственного шума. Измерение и оценка производственного шума.
  • 19 Методы борьбы с шумом.
  • 21Действие вибрации на организм человека.
  • 22 Гигиеническое нормирование вибрации. Защита от вибрации.
  • 23Характеристики электромагнитных неионизирующих излучений. Классификация электромагнитных волн.
  • 25 Гигиеническое нормирование электромагнитных полей. Защита от электромагнитных полей.
  • 27 Воздействие ионизирующих излучений на организм человека. Гигиеническое нормирование ионизирующих излучений. Защита от ионизирующих излучений.
  • 29Воздействие электрического тока на организм человека. Виды электротравм. Электрический удар.
  • 30Параметры, определяющие тяжесть поражения током. Пороговые значения токов. Электрическое сопротивление тела человека.
  • 31 Параметры, определяющие тяжесть поражения электрическим током. Анализ схем включения в электрическую цепь.
  • 32Методы и средства обеспечения электробезопасности (применение малых напряжений, разделение сетей, изоляция).
  • 33 Защитное заземление, зануление, устройства защитного отключения.
  • Эффективным
    средством обеспечения допустимых
    показателей микроклимата воздуха
    рабочей зоны является промышленная
    вентиляция. Вентиляцией

    наз-ся организованный и регулируемый
    воздухообмен, обеспечивающий удаление
    из помещения воздуха и подачу на его
    место свежего. Вентил-ю принято
    классифицировать по: 1) способу
    перемещения. 2) цели. 3) месту действия.

    По
    способу перемещения

    различают: А) естественную
    (перемещение
    возд масс осуществляется благодаря
    возникающей разности давления снаружи
    и внутри здания.) Ест вент реализуется
    в виде инфильтрации-неорганизованной
    ест вент(ест проветривание через
    неплотности в ограждениях и элементах
    строит конструкций) и аэрации-организованная
    ест вент(поступление и удаление воздуха
    через фрамуги окон и фонарей).
    Б)механическую
    (вент-ция
    с использ-ем специальных механич
    устройств.)

    По
    цели
    :
    А)приточная(воздух подается в помещение
    после подготовки его в приточной
    камере, если не желателен холодный или
    загрязненный воздух) Б)вытяжная(удаление
    воздуха из помещения)
    В)смешанная(приточно-вытяжная,системы
    работают одновременно) Г)аварийная(где
    возможно внезапное поступление в воздух
    вредных вещ-в). По
    месту действия
    :А)общеобменная
    (для
    подачи чистого воздуха в помещение,ассимиляция
    избыточной теплоты,влаги и вредных
    вещ-в) Б)местная
    (необходимые
    метеорологические параметры создаются
    на отдельных рабочих местах -в целях
    локализации вредных выделений и по
    эконом соображениям).

    Вентиляция
    основывается на использовании отсосов
    от укрытий
    .
    Конструкции местных отсосов могут быть
    закрытыми(более эффективны-кожухи,камеры),
    полуоткрытыми или открытыми(вытяжные
    зонты(улавливание вредных вещ-в),отсасывающие
    панели(удаление вредн вещ-в
    электросварки,пайки,резки металла),вытяжные
    шкафы(удаление др вредн вещ-в),бортовые
    отсосы и др.). Требования
    к вент-ным системам


    для эффективной работы системы
    вентиляции: 1)Lприточн=Lвытяжн,
    где L-воздухообмен.2)
    притяжн и вытяжн сист должны быть
    правильно размещены.Свежий чистый
    воздух подается там,где кол-во вредн
    вещ-в min.
    3)Система вентиляцне должна вызывать
    переохлаждения. 4)Система вентиляции
    не должна создавать шум выше нормы. 5)
    Сист вент-ции должна быть
    пожаро-,взрыво-,электро безопасной
    !!!

    16Шум. Параметры, характеризующие шум. Классификация производственного шума.

    Шумом

    называют всякий нежелательный звук.
    Шум как акустический процесс
    характеризуется с физической и
    физиологических сторон. С физической
    стороны он представляет собой явление,
    связанное с волнообразным распространением
    колебаний частиц упругой среды. с
    физиологической стороны он характеризуется
    ощущением, вызванным воздействием
    звуковых волн на органы слуха. Шум
    частотой в 1000 Гц принят за эталонный
    при оценке громкости. Наименьшее
    звуковое давление, вызывающее ощущение
    звука на частоте 1000 Гц называется
    порогом
    слышимости.

    Звуковое давление 200 Па вызывает ощущение
    боли в органах слуха и называется
    болевым
    порогом
    .

    Параметры:

    Скорость
    колебания частиц в воздухе окло полодения
    равновесия (скорость,м в сек)

    Звуковое
    давление (в паскалях)

    Интоенсивность
    (ватт на метр в квадрате)

    1.
    Классификация шума по источникам
    возникновения

    1.1 Механический
    шум
    ,
    обусловленный колебаниями деталей
    машин и их взаимным перемещением. спектр
    механического шума занимает широкую
    область частот. Наличие высоких частот
    делают шум особо неприятным. 1.2.
    Аэрогидродинамические
    шумы
    возникают
    при движении газов и жидкостей, их
    взаимодействия с твердыми телами (шумы
    из-за периодического выпуска газа в
    атмосферу, например, сирена, шумы из-за
    образования вихрей, отрывных течений,
    турбулентные шумы из-за перемешивания
    потоков и т.п.). 1.3. Электромагнитный
    шум возникает
    в электрических машинах и оборудовании
    из-за взаимодействия ферромагнитных
    масс под влиянием переменных (во времени
    и в пространстве) магнитных полей, а
    также силы, возникающие при взаимодействии
    магнитных полей, создаваемых токами
    (т.н. пондеромоторные силы). 1.4
    Гидравлические
    возникают
    при стационарных и нестационарных
    процессах в жидкости

    2.
    по характеру спектра
    .
    Широкополосный

    шум (шум с непрерывным спектром шириной

    1 октавы). Тональный
    шум
    — шум, в
    спектре которого имеются дискретные
    тона. 3. по
    временным характеристикам
    .
    Постоянный
    шум
    — шум,
    уровень звука которого за 8-часовой
    рабочий день изменяется во времени не
    более чем на 5 дБ(А). Непостоянный шум —
    это изменение составляет больше чем 5
    дБА. Непостоянные
    шумы
    в свою
    очередь делается на колеблющиеся во
    времени, прерывистые и импульсные.4. По
    частоте

    инфразвук, просто звук, ультразвук.

  • Производственных помещений
    — довольно сложная задача. Создание схем осуществляется с учетом специфики деятельности предприятия. Рассмотрим далее, что собой представляет вентиляция производственных помещений. Ее виды и требования к ней
    также будут описаны в статье.

    Классификация

    Основная задача производственных помещений заключается в оперативном «улавливании» всех примесей и их удаление. Те или иные установки выбираются в зависимости от конкретных условий работы. Воздух в агрегатах может перемещаться механическим или естественным путем. Существует также классификация по принципу работы. Вентиляция может быть приточной, вытяжной или смешанной. В каждой группе существуют свои подгруппы оборудования. Так, приточная вентиляция может быть локальной. Она представлена в виде воздушного душа, завесы или оазиса. Общеобменная вентиляция производственных помещений
    обеспечивает рассредоточенный или направленный приток.

    Естественная фильтрация

    Приточно-вытяжная вентиляция в производственном помещении
    функционирует из-за разницы давления и температуры на улице и в цеху. Движущей силой в таком случае будет тепловой либо ветровой напор. Из-за перепада давления расширенные массы вытесняются из цеха. На их место, в свою очередь, затягиваются холодные — чистые. В наветренном участке образуется область высокого давления. Она усиливает приток наружного воздуха. С подветренной стороны давления всегда снижено. Это способствует оттоку отработанных масс. и оборудование
    , функционирование которых основывается на физических законах, применяются, как правило, на предприятиях с интенсивным тепловыделением. Однако далеко не всегда мощный обмен обеспечит формирование надлежащих условий работы сотрудников. Чем сильнее перепад температур у потолка и пола, чем выше сам цех, тем эффективнее работает естественная вентиляция производственных помещений
    . Если в окнах и стенах есть щели, двери или ворота часто открываются, могут появляться сквозняки. Это способствует снижению температуры в цеху. В летнее время на участках, удаленных от окон и дверей, нормы вентиляции существенно нарушаются.

    Аэрация

    Для нее используется гибкий воздуховод
    . Аэрация осуществляется по принципу естественной тяги. В некоторых случаях при сооружении здания не осуществляется, установки не монтируются. В таких случаях в цеху можно разместить каналы и шахты, функционирующие от теплового напора. Гибкий воздуховод
    прикрывается дефлектором. Ветер обдувает его, за счет чего формируется область разрежения. Такие нашли широкое применение на сельскохозяйственных и животноводческих фермах, в небольших пекарнях, в кузнях. Их устанавливают на самом высоком участке крыши. Аэрация считается одним из наиболее эффективных методов естественной вентиляции. Часто она используется на предприятиях, где образуется большое количество тепла, ядов и газов.

    Устройство

    Естественная предполагает обустройство трех уровней проемов с форточками, имеющими специфическую конструкцию. Первые 2 ряда располагают от пола на высоте 1-4 м. В крыше монтируют светоаэрационные фонари, оснащенные регулируемыми форточками. Летом чистые потоки проходят через нижние фрамуги, а грязные — направляются вверх. При расчете системы определяется площадь проемов и форточек. Наихудшими условиями функционирования установки считается безветренная погода. Ее берут в качестве точки отсчета. При ветре такая работает эффективно. Однако при определенной силе и направлении ветра может появиться обратная тяга. В результате воздух, смешанный с газами и пылью, направляется в помещения, где находятся люди. Для предотвращения распространения вредных веществ устанавливаются фонари с защитой от ветра. Летом приточные массы охлаждаются путем распыления в них холодной воды. Она поступает из форсунок, которые находятся у форточек. При таком охлаждении немного повышается влажность.

    СНиП: вентиляция и кондиционирование

    В Правилах установлен ряд предписаний для зданий, в которых используется естественная схема фильтрации. В частности, необходимо, чтобы периметр сооружения был открыт для доступа воздуха. В Правилах также указано, что аэрируются цеха высотой не более 1 этажа или расположенные на последних этажах здания. В многопролетных помещениях монтаж естественной вентиляции существенно затруднен. Если ширина цеха больше 100 м, чистые потоки к его центру практически не поступают. В таких случаях монтируют специальные фонари Батурина (незадуваемые). В них предусмотрены отдельные каналы для притока и вытяжки. Однако в зимнее время такая установка может спровоцировать нежелательное понижение температуры в цеху. Чтобы предотвратить такие последствия, монтируется принудительная (искусственная) вентиляция производственных помещений
    .

    Преимущества и недостатки аэрации

    Управление элементами вентиляции осуществляется механическим путем. Одним из основных достоинств аэрационной схемы выступает низкая стоимость комплектующих. При этом установка может обеспечить достаточно мощный воздухообмен. Между тем, есть у нее и несколько недостатков. В первую очередь функционирование системы зависит от погодных условий. Кроме этого, как выше уже было сказано, она не обеспечивает доставку чистых потоков к удаленным участкам цеха. Еще одним минусом является сложность управления. Не используется аэрация на предприятиях, где применяются технологии, подразумевающие распространение вредных веществ.

    Принудительная

    Она позволяет довести показатели потоков, подаваемых в цех, до нормативных. Требуемые параметры определены в СНиП. Вентиляция и кондиционирование
    принудительным способом имеют следующие достоинства:

    Наиболее популярные установки

    В настоящее время широко распространена вытяжная вентиляция. Установка ограничивает распространение загрязненных потоков и удаляет их непосредственно из источника. Качество работы вентиляции зависит от правильности подбора оборудования, степени разряженности атмосферы, формы приемников. Ключевыми элементами установок являются:

    1. Отсос.
    2. Вентилятор.
    3. Отвод.
    4. Фильтры.
    5. Вытяжной канал.

    Весь объем грязны потоков должен улавливать приемник и передавать его далее по другим элементам.

    Специфика отсосов

    Воздухоприемники бывают закрытого и открытого типа. Последние включают в себя:

    1. Защитный кожух.
    2. Вытяжной зонт.

    Защитный кожух устраняет поток пыли, который образуется, к примеру, в столярном цехе при полировке, шлифовке и пр. Он оснащается козырьком и устанавливается поперек перемещения частиц. Вытяжной зонт уменьшает площадь распространения горячего воздуха, содержащего вредные примеси и поднимающегося по принципу конвекции, и удаляют его. Он должен иметь такой размер, чтобы полностью закрывать источник. Зонт может оснащаться свесами. Они выполняются из плотного полотна либо жестких листов. Удобнее использовать открытые зонты. В них свесы не мешают доступу сотрудников предприятия. На вредном производстве скорость потока, попадающего в зонт, составляет от 0.5 м/с, если он без примесей, то 0.15-0.25 м/с.

    Бортовые/шарнирно-телескопические отсосы

    Они устанавливаются непосредственно на рабочем месте на гальванических либо травильных ваннах. Воздух перемещается над ними и втягивает вредные пары кислот и щелочей до того, как они начнут распространяться по цеху. При небольшой (до 70 см) ширине ванны, устанавливаются однобортовые отсосы, если этот параметр больше указанного значения — монтируются двубортовые элементы. Кроме этого, последние оснащаются конструкциями, обеспечивающими сдувание испарений с поверхности жидкости. Объем потока, пропускаемого через эти установки, будет зависеть от уровня ядовитости пара, температуры. Немаловажное значение имеет и размер поверхности жидкости. Поскольку пары быстро разрушают металл, отсосы выполняют из ПВХ и прочих устойчивых материалов. Достаточно распространены шарнирно-телескопические приемники. такого типа оснащаются выдвижными элементами. Их можно приблизить непосредственно к источнику загрязнения. В цехах с паяльниками и сварными аппаратами отсосы устанавливаются непосредственно в инструменты.

    Приемники закрытого типа

    К ним относят:

    1. Кабины.
    2. Камеры.
    3. Боксы-укрытия.

    Последние используются на предприятиях с особо ядовитыми и радиоактивными веществами, где работники осуществляют все манипуляции в перчатках или с применением механических устройств. Шкафы монтируются в цехах с интенсивным выделением вредных газов. Вентиляционные трубы для вытяжки
    с полной изоляцией источника загрязнения считаются самыми эффективными.

    Электроустановки

    Системы вентиляции производственных помещений принудительного типа оснащаются специальными агрегатами. Они представляют собой электровентиляторы. Как правило, устанавливаются осевые или радиальные модели. Последние именуются также «улитками» из-за формы корпуса. В него встраивается колесо с лопастями. В процессе движения потоки попадают в корпус, меняют направление и подаются в отвод под давлением. Всасываемые массы часто насыщены агрессивными и опасными соединениями, а иногда и взрывоопасными веществами. В зависимости от примесей, на предприятиях устанавливают вентиляторы:

    1. Стандартные. Они предназначены для улавливания потоков с незначительным содержанием пыли, температура которых до 80 град.
    2. Антикоррозийного типа. Такие установки применяют для улавливания испарений кислот и щелочей.
    3. Имеющие защиту от искр. Они используются для взрывоопасных смесей.
    4. Пылевые. Эти установки предназначены для фильтрации потоков, содержащих частицы в количестве больше 100 мг/м 3 .

    Включают в себя наклонные лопасти, вмонтированные в цилиндрический корпус. В процессе работы потоки движутся параллельно оси. Эти агрегаты устанавливаются, как правило, в рудниках, аварийных каналах и пр. Преимущество таких устройств в том, что они могут подавать воздух в противоположных направлениях.

    Пылеуловители

    Действующие нормы и стандарты определяют . Установки должны функционировать так, чтобы содержание вредных примесей было в пределах допустимого значения. Соответственно, одним из ключевых параметров выступает эффективность очистки. В некоторых случаях для фильтрации воздуха достаточно одного пылеуловителя. В этой ситуации очистку называют одноступенчатой. Если загрязнение воздуха значительное, организуется многоступенчатая фильтрация. Тип очистного сооружения будет зависеть от формы, химического состава и объема примесей. Самой простой конструкцией пылеуловителя считается пылеосадочная камера. В ней существенно снижается интенсивность движения потока, за счет чего вредные примеси оседают. Однако такая установка может использоваться только для первичной фильтрации. Пылеосадочные камеры могут быть лабиринтовыми, простыми, с отбойником.

    Циклоны

    Они представляют собой инерционные пылеуловители и используются для фильтрации воздуха с содержанием частиц, более 10 микрон. Циклон выполнен как цилиндрическая металлическая емкость, сужающаяся книзу. Воздух подается сверху. Под воздействием центробежной силы пылевые частицы ударяются об стенки и падают. Через трубу выходит очищенный воздух. Для увеличения объема задержанной пыли внутри корпуса распыляется вода. Эти установки называют циклонами-промывателями. В последнее время наибольшую популярность приобрели ротоклоны и ротационные пылеуловители.

    Фильтры

    Они также используются для очищения воздуха. Фильтры могут работать на электричестве. В этом случае частицы, заряженные положительно, притягиваются к отрицательным электродам. Через фильтр проходит высокое напряжение. Для последующей очистки электродов от пыли осуществляется периодическое автоматическое потряхивание. Пойманная пыль направляется в накопители. На практике также используются коксовые и гравийные фильтры. Устройства тонкой и средней очистки изготавливаются из специального материала. Это может быть синтетика, войлок, пористые ткани, сетки. Они улавливают не только пыль, но и мелкие частицы масел. Однако такие материалы быстро забиваются, требуют регулярной очистки либо замены. При необходимости провести фильтрацию воздуха от взрывоопасных соединений или газов, а также агрессивных веществ применяются эжекционные системы. В них присутствует 4 камеры: диффузор, горловина, конфузор и для разряжения. Потоки входят в них под высоким давлением. Направление задает компрессор или вентилятор. Динамическое давление в диффузоре преобразуется в статическое. После этого поток направляется наружу.

    Альтернативный вариант

    Перед направлением воздуха в помещение его необходимо обработать: согреть или охладить, отфильтровать. В некоторых случаях требуется также его увлажнение. Для этих целей используется приточная вентиляция. Она состоит из:

    1. Заборника.
    2. Отводов.
    3. Фильтров.
    4. Обогревателей.
    5. Вентиляторов.
    6. Распределителей.

    Монтаж установок осуществляется по определенным правилам. Для вентилятора, фильтра и нагревателя предусматривается Приемники следует располагать на высоте 2 метра от земли, в местах, удаленных от источников загрязнения. В некоторых случаях допускается монтаж над крышей сооружения. При выборе места установки следует учитывать направление ветра. С внешней стороны воздухозаборники прикрываются зонтиками, жалюзи или решетками. Фильтры в установках могут быть различного типа. Как правило, используются приспособления из нетканых материалов. В зимнее время подогрев воздуха осуществляется с помощью калориферов или тенов. В качестве теплоносителя выступает электроэнергия либо вода. Для увлажнения устанавливаются специальные оросительные камеры. В них происходит распыление мелкодисперсной воздушной фракции. Аналогичным образом осуществляется охлаждение.

    Местные установки

    К ним относят воздушные души. Они представляют собой чистые потоки, направляемые на рабочие участки. Цель такого душа состоит в усилении теплоотдачи организма сотрудника для предотвращения перегрева. Установки могут быть мобильными или стационарными. Душами оснащаются горячие цеха, а также помещения с инфракрасным облучением больше 350 Вт/м2. Нормы зависят от температуры, тяжести работы, а также интенсивности излучения. Средняя t в душе — +18…+24 град. Поток перемещается со скоростью 0.5-3.5 м/сек. Ее показатель прямо пропорционален интенсивности излучения и температуре воздуха.

    Оазисы и завесы

    Эти устройства часто используются на крупных предприятиях. Оазисы обслуживают участок цеха, отгороженный от остальной площади с помощью легких ширм. В его пределах воздух перемещается с определенной скоростью и имеет заданную температуру. Завесы используются для предотвращения переохлаждения работников и выхолаживания цеха через проемы или открытые двери. Они могут быть без подогрева или с ним.

    Предупредительный надзор

    Такой санитарный контроль систем вентиляции производственных помещений
    выполняется при:

    1. Реконструкции, планировании, строительстве или изменении технологии/профиля предприятия, участка, цеха.
    2. Запуске смонтированных или отремонтированных очистных установок.
    3. Введении новых технологических агрегатов, процессов или химических веществ, способных оказать вредное влияние на окружающую среду либо человека.

    Реконструированные или вновь построенные вентиляционные системы запускаются комиссией в установленном порядке. В нее входит представитель санэпидемслужбы. Оценку и обследование вентиляционной системы можно проводить после окончания всех строительно-монтажных мероприятий. При этом перед осмотром необходимо наладить все технологические процессы согласно регламенту. В ходе обследования производственные установки должны функционировать с запланированной нагрузкой, вентиляционные устройства должны выйти на заданную производительность. Предупредительный надзор выполняется в виде:

    1. Оформления заключений по проектным материалам о правильности подбора вентиляционной схемы. В качестве документов для сверки выступают рабочие и технические чертежи.
    2. Наблюдения за процессом монтажа вентиляционных установок.
    3. Участия в приеме и оформлении заключений о соответствии агрегатов действующим санитарно-гигиеническим предписаниям.

    Текущее обследование

    Оно выполняется в форме выборочного контроля:

    1. Состояния среды на участках нахождения заборных устройств. Осмотр может осуществляться и непосредственно на рабочих местах.
    2. Работы, состояния, эксплуатации систем вентиляции.

    Периодичность и объем выборочного обследования устанавливается санитарным врачом. При этом учитывается степень вероятного негативного воздействия производственной среды на конкретном предприятии на персонал.
