Открываешь кран – а вода из него вытекает вялой струей. Помыть руки или сполоснуть посуду, с горем пополам, еще хватает, но вот принять полноценный душ – уже не получается. Еще хуже дело обстоит со сложной бытовой техникой – газовый водонагреватель просто не запускается, а на дисплеях стиральной или посудомоечной машины высвечивается пресловутый «Error».

Потребности в поступающем потоке не требуются, за исключением того, что система должна поставляться с постоянной подачей воды, чтобы постоянно держать устройство полностью в воде. Поток воды относится к количеству воды, выходящей из шланга, крана или другого устройства для труб за определенное время. Давление воды относится к величине силы, которая наносится на воду, чтобы заставить ее перемещаться из одного места в другое, или к величине силы, которую вода оказывает при выходе из трубы. Поток воды является результатом давления на объем.

Объем — это количество воды, доступной для доставки, а давление — сила, действующая на нее. В. Моя вода песчаная и несколько абразивная. Накачка абразивной или песчаной воды может повредить внутренние компоненты насоса. Мы предлагаем установить сепаратор песка перед установкой постоянного давления или повышения давления, если у вас есть эти водные условия. У нас есть много сепараторов для песка, которые вы можете выбрать.

Ситуация весьма печальная, но, увы, достаточно распространенная. В большей степени с ней сталкиваются жильцы квартир городских многоэтажек – в пиковые часы водоразбора давление в водопроводе на верхних этажах резко падает. Но ничуть не застрахованы от подобного и владельцы домов «на земле», подключенных к городским сетям водоснабжения – приходится признать, что качество услуг коммунальных служб нередко еще очень далеко от приемлемых показателей. Значит, необходимо принимать какие-либо меры.

Если вы планируете добавить разделитель песка перед постоянной системой водоснабжения, вы должны убедиться, что ваша система водоснабжения удовлетворяет минимальному расходу для пескоотделителя для правильной работы. Напорный резервуар помогает уменьшить водяной молоток, действуя как системный буфер.

Тем не менее, вам все равно может понадобиться водяной молот, поскольку водяной молоток вызван быстрым отключением клапана в конце вашей системы водоснабжения, а система постоянного давления установлена ​​в начале вашей системы водопровода. Для расхода 12 галлонов в минуту или более, размер резервуара минимального давления составляет 4 галлона; для 12 галлонов в минуту или менее, размер резервуара минимального давления составляет 2 галлона.

Казалось бы – выход очевиден. Необходимо установить насос для повышения давления воды, и проблема уйдет сама по себе. Однако, подобная мера нередко становится «половинчатым решением», то есть не снимает вопрос полностью. А в ряде случаев установка только лишь подобного насоса и вовсе становится бесполезной тратой денег, так как требуется более глубокий, системный подход.

Калькулятор экспериментального определения давления в водопроводе

Негабаритный напорный бак является приемлемым и не будет отрицательно влиять на производительность или гарантию системы. Баллон с давлением в 75 галлонов имеет диаметр 11 дюймов и длину 15 дюймов. Для производителя этот насос был оценен для использования только с водой. В. Что делает дополнительный «Датчик отключения давления»? Опциональный переключатель давления переключает уровни давления в системе постоянного давления. Устройство может быть установлено на открытом воздухе, но производитель рекомендует, чтобы устройство было защищено от прямого солнечного света, чтобы предотвратить перегрев.

В технической документации насосного оборудования, в статьях т описаниях на эту тему, на шкалах приборов могут применяться различные единицы давления в водопроводе. Чтобы сразу внести в это вопрос ясность, приведем небольшую табличку, которая поможет ориентироваться в дальнейшем:

Бар Техническая атмосфера (ат) Метр водяного столба Килопаскаль (кПа)
1 бар

 		1 1.0197 10.2 100
1 техническая атмосфера (ат)

 		0.98 1 10 98.07
1 метр водяного столба

 		0.098 0.1 1 9.8
1 килопаскаль (кПа)

 		0.01 0.0102 0.102 1

Слишком высокая точность на бытовом уровне нам не потребуется, поэтому для оценки своих условий, с вполне допустимым уровнем погрешности, можно обойтись и приблизительным соотношением:

Идеальное давление воды — наконец, компактное и простое в установке

Все компоненты интегрированы в один компактный блок.

Что такое умный контроль

Мы называем этот интеллектуальный контроль, и результат — идеальное давление воды. Напряжение непосредственно от гидравлической сети: увеличивает давление, получаемое от сети. Подпитывается из нижнего резервуара: он увеличивает давление воды, поступающей из водоемов, промежуточных резервуаров и подземных резервуаров, включая резервуары для дождевой воды.

Наконец, компактный и простой в установке

Установка никогда не была проще. Подсоединение из колодцев: насосы для воды глубиной 8 метров.
. Он настолько компактен, что он помещается внутри кухонного шкафа и автоматически регулирует давление на входе и расход воды в вашем доме.

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа

Итак, какое давление считается нормальных для водопроводной домашней сети?

В соответствии с действующими нормами, конечному потребителю вода должна подаваться под давлением около 4 бар. При таком напоре будет обеспечена работа практически всех существующих сантехнических и бытовых приборов – от обычных кранов и сливных бачков до гидромассажных душевых кабинок или ванн.

Выбор и выбор в секундах

Планируете ли вы установить дополнительную раковину, душ или стиральную машину? Отсутствие давления на краны является очень распространенной проблемой в старых домах. Часто требуется увеличение давления воды в трубах. Но какие насосы подходят? Вы ищете бустерный насос? Мы будем рады помочь вам с нашим конфигуратором насоса в левой части главной страницы, где вы можете выбрать свои критерии в соответствии с вашими конкретными требованиями, и наше программное обеспечение автоматически рассчитывает насос, который наилучшим образом соответствует вашим потребностям. чтобы сделать правильный выбор.

Однако, на практике столь ровное давление встречается крайне редко. Причем, отклонения в меньшую или большую сторону бывают весьма значительны. И то, и другое явления могут серьезно повлиять на корректную работу домашней системы водоснабжения. Так, при превышении порога в 6÷7 бар возможны появления разгерметизации на соединениях труб, на запорно-регулирующей арматуре. При скачках до 10 бар появляется высокая вероятность более серьезных аварий.

Важность строительного материала насоса

Насос, который позволяет увеличить давление воды на выходе, является бустерным насосом. В разных материалах существуют различные типы ускорителей. Ниже вы найдете основные отличия. Если вода предназначена для установки питьевой воды, вы выбираете насос, оснащенный бустерным баком из нержавеющей стали, потому что нержавеющая сталь помогает поддерживать качество питьевой воды. Все наши дожимные насосы для бытового использования оснащены баком-усилителем из нержавеющей стали.

Для чего нужен резервуар для воды?

Бак для воды используется для предотвращения включения насоса при каждом вызове воды. Кроме того, насос не запускается каждый раз, когда вы наполняете стакан воды краном или вы моете руки. Пока в резервуаре достаточно воды для удовлетворения ваших потребностей в воде, насос не включается. не, что позволяет достичь значительной экономии энергии. Напорный резервуар также помогает ослабить водяной молоток при открытии клапана, что продлевает срок службы вашего насоса и ваших труб.

Но с повышенным давлением бороться, в принципе, несложно – достаточно установить на входе в дом или квартиру специальный прибор, редуктор, который будет выравнивать напор во внутренней разводке водопровода, и исключит явления гидроударов. При правильных выборе или настройке редуктора во всех точках водоразбора будет поддерживаться оптимальное значение давления воды.

Гораздо острее проблема стоит, если отмечается систематическая недостаточность давления воды в системе. И вот здесь для начала стоит попробовать разобраться, что же является причиной такого явления. Ну а для этого необходимо, прежде всего иметь ясное представление, какое давление в вашем локальном домашнем водопроводе, изменяется ли оно в зависимости от времени суток или точки водоразбора, как обстоят дела, например, у соседей по лестничной площадке и по стояку – сверху и снизу. Такая информация во многом сможет прояснить картину.

Проще всего, конечно, давление замерять с помощью обычного манометра. Стоит такой прибор не столь дорого, и есть смысл установить его стационарно на входе в квартиру или в дом. Еще лучше – смонтировать на входе сетчатый промывной фильтр грубой очистки воды со встроенным манометром – решается сразу две проблемы. Останется лишь в течение определенного периода регулярно снимать и записывать показания примерно четыре раза в стуки – в пиковые часы потребления вечером и утром, в «нормальном» дневном и в ночном режиме. Затем можно будет провести предварительный анализ ситуации.

Можно иметь в хозяйстве или арендовать у знакомых переносной манометр. Его несложно временно подключить, например, с помощью гибкой подводки, к водяным розеткам смесителей или даже непосредственно к изливам, если позволяет резьбовое соединение.

Можно изготовить и самодельный простейший манометр, который несмотря на примитивность конструкции, тем не менее способен дать весьма точные результаты.

Для изготовления такого прибора потребуется прозрачная пластиковая трубка длиной порядка 2000 мм. Диаметр ее большого значения не имеет – главное, чтобы было удобно выполнить герметичное с=ее соединение со штуцером, который будет накручиваться, например, на излив крана вместо насадки-рассекателя.

Трубка перед началом замера присоединяется к крану (в принципе, это может быть и любая другая водяная розетка) и располагается вертикально. Производится кратковременный пуск воды, а затем добиваются такого положения, чтобы уровень жидкости примерно находился на одной горизонтальной линии с точкой подсоединения, чтобы со стороны крана не было воздушной прослойки (показано на схеме – левый фрагмент). В этом положении замеряется высота воздушного участка трубки (h
o
).

Затем верхнее отверстие рубки плотно закрывается пробкой, чтобы не допустить выпуска воздуха. Кран открывают на полную. Вода, сжимая воздушный столб, поднимется. Когда положение стабилизируется, через минуту-другую, останется замерить высоту воздушного столба экспериментальную (hэ
).

Имея эти два значения, несложно вычислить давление по следующей формуле:

Рв =
 Ро
 ×
 (h
o /
hэ)

Рв
– давление в водопроводе в данной точке.

Ро
 – исходное давление в трубке. Не будет большой ошибкой принять его за атмосферное, то есть 1.0332
 ат.

ho
и hэ –
значения высоты воздушного столба, полученные экспериментальным путем

Калькулятор экспериментального определения давления в водопроводе

Введите результаты двух замеров и получите результат

Атмосферное

Ho — высота воздушного столба до открытия крана, мм

Hэ — высота воздушного столба при полностью открытом кране, мм

Если проводятся замеры в нескольких точках, и показания получаются разными, то это верный признак того, что возможная причина недостаточности давления на том или ином сантехническом или бытовом приборе кроется в дефектах самой внутренней разводки водопровода. Не исключено, что старые трубы капитально заросли ржавчиной или известковым налетом, и никакое дополнительное оборудование ситуацию не изменит – придется менять трубную разводку.

Требовать от такого водопровода нормального давления — просто наивно

Причиной падения давления могут стать давно не менявшиеся или не прочищавшиеся фильтры – и проведение соответствующей профилактики разом становит все на места.

Следует сравнить показания с аналогичными параметрами в соседних квартирах, расположенных на том же уровне – они должны быть примерно равными. Иногда это помогает выявить проблему, которая кроется в водопроводном стояке.

Было бы неплохо выяснить положение дел в соседних квартирах по вертикали – насколько проблема пониженного давления затрагивает их. С возрастанием высоты этажа давление (в метрах водяного столба) должно снижаться примерно на величину превышения.

И, наконец, если, конечно, удастся, желательно узнать давление на «лежаках» дома, то есть на коллекторах в подвале, к которым подключены стояки по подъездам. Не исключено, что коммунальщики выполняют свои обязательства, и напор воды к стоякам подается нормальный.

Значит, область проблемы будет локализована – нередко «застрельщиком» всех неприятностей становится проживающий ниже по этому же стояку хозяин квартиры, который при проведении ремонта в своей ванной заузил диаметр трубы по тем или иным соображением – «так дешевле», «так удобней и красивее», «так подсказал опытный сантехник» или даже «у меня все нормально, а остальные меня не волнуют». Здесь придется или договариваться по хорошему, или же принимать меры административного воздействия через коммунальные службы.

Если и на домовом коллекторе давление слабое – следует «добиваться правды» у коммунальщиков, так как качество предоставляемой ими услуги не соответствует требованиям. Удастся ли чего-нибудь добиться – еще большой вопрос, так как можно услышать массу причин: от требующих замены магистральных трубопроводов до невозможности в настоящее время установить новое насосное оборудование взамен устаревшего.

Что можно предпринять?

Если все предпринятые шаги «административного плана» не дали результата, и для обеспечения корректно работы сантехники и бытовых приборов давления недостаточно, придётся принимать меры технологической направленности. Вот здесь уже потребуется установка того или иного дополнительного оборудования. Но, опять же, говорить о том, что насос для повышения давления воды станет панацеей – было бы наивно.

Такая мера станет действенной только в том случае, когда вода поступает всегда практически бесперебойно, но ее давления недостаточно для срабатывания бытовой техники. Например, владелец частного дома, подключённого к магистрали, в которой постоянно наблюдается напор не выше 1 – 1,5 бар, вполне сможет установкой насоса на входе в дом или даже перед точкой водоразбора, требующей более высоких показателей. В какой-то мере это допустимо и в городской многоэтажной застройке, но опять же – при стабильной подаче воды, но с «дефицитом» давления.

Если же «провалы» напора доходят до того, что на верхних этажах нередко отмечается полное пропадание воды из кранов, повышающий насос себя никак не оправдает. Во-первых, ему нужно «опереться» на минимально допустимое для данной модели давление в трубе, чтобы выдать на выходе нужное значение, а из пустоты он ничего создать не сможет. Во-вторых, повышая давление, насос обязательно создает определенное разрежение позади. При недостаточности напора открытый на каком-либо нижнем этаже кран превращается в «дырку» через которую может подсасываться воздух. Насос начнет пытаться перекачивать воздух, и в лучшем случае, если он оснащен системой защитой от сухого хода, то просто будет постоянно выключаться, ну а если нет – то и вовсе быстро перегорит. И в-третьих, каким-то образом улучшая положение у себя в квартире, владелец насоса невольно ухудшает ситуацию в соседних.

Какой же выход? Их несколько, но далеко не всё осуществить будет легко.

1.
 Установить насосную станцию, работающую в автоматическом режиме, желательно — с гидроаккумулирующим мембранным баком максимально возможного объема. Основной элемент такой станции – это центробежный насос самовсасывающего типа, то есть способный самостоятельно, даже при «нулевом» давлении на входе поднять воду с определённой глубины (например, от подвального коллектора или автономного источника) и создать весьма значительный напор на выходе.

Входящее обычно в комплект станции реле давления обеспечит включение электродвигателя насоса только при понижении напора в домашнем (квартирном) водопроводе ниже установленного уровня. Аккумулирующий бак создаст резервный запас воды, которая также будет находиться под давлением и расходоваться в тех случаях, когда водоснабжение в магистрали временно прервано.

Таким образом, насосная станция и поднимает воду наверх, и создает необходимое давление в системе, и обеспечивает определенный запас воды. Чем больше объем аккумулирующего бака, тем реже будет включаться насос.

Решение отличное, можно сказать — оптимальное для частных домовладений, но в многоэтажной застройке с ним может возникнуть масса сложностей. Если давление в стояках слабое, то от этого страдают многие жильцы верхних этажей. Если они станут выходить из положения указанным способом, то в доме разгорится настоящее соперничество «за струю», так как общее количество поступающей воды все равно на всех будет недостаточным. Опять та же ситуация, о которой говорилось выше – высасывание воды из труб приведет к завоздушиванию со всеми вытекающими последствиями. Неизбежны на этом воне скандалы и разбирательства, «доносы» друг на друга в эксплуатационную организацию или в «водоканал». А установка такой станции без ведома коммунальщиков вполне может закончиться приличным штрафом, так как оборудование вносит дисбаланс в общую работу водопроводной системы дома.

Есть еще одно ограничение: самовсасывающие насосы обычно ограничены по глубине (в случае с многоэтажкой – высоте) подъема воды – порядка 7 ÷ 8 метров. То есть для первого-второго этажа – подойдет, третий – уже с натяжкой, а выше – уже вряд ли справится.

2.
 Установить в своем жилище объёмный безнапорный резервуар, чтобы он постоянно пополнялся в часы нормальной подачи воды, пусть даже и с недостаточным напором. Простейший поплавковый клапан не допустит переполнения бака.

Если такую емкость на хотя бы на 200 ÷ 500 литров удастся установить на высоте потолка, то из нее вода будет или самотеком поступать к точкам водоразбора, перед которыми уже можно установить обычные компактные насосы повышения давления, или появится возможность смонтировать на общем выходе из емкости повышающий насос, мощности и производительности которого будет достаточно на все приборы потребления. Как вариант – компактная насосная станция с гидроаккумулятором небольшого объема, которая уже будет запитываться из накопительного бака. В этом случае резервуар можно и не поднимать наверх, а подыскать для него наиболее удобное для имеющихся условий место.

Главное препятствие на пути реализации подобного проекта – теснота стандартных городских квартир: установить даже не самую большую емкость бывает попросту негде. Опять же, такой выход видится оптимальным для частного застройщика.

Однако, вполне возможно, что удастся скооперироваться с соседями, у которых также имеется подобная проблема, чтобы установить коллективный накопительный бак большой емкости, например, в чердачном помещении дома. Схема будет та же — к каждой квартире вода поступает самотеком, а далее хозяева сами решают, на каких точках им требуется установка повышающего насоса.

Возможный вариант решения проблемы — с установкой коллективного накопительного резервуара

3.
 Третий вариант также подразумевает кооперацию – это установка на собранные средства мощной насосной станции с внушительным накопительным резервуаром и гидроаккумулятором, чтобы мощности и производительности оборудования хватило на весь стояк. Так, в подвале можно будет иметь значительный безнапорный и находящийся под давлением запас воды, и все жильцы в равной степени будут ее получать в нужном количестве и с требуемым напором.

Понятно, что это – легко говориться, но очень тяжело исполняется, так как уговорить людей бывает чрезвычайно сложно. Тем не менее, примеров такого коллективного взаимодействия жильцов дома – предостаточно.

Теперь, когда рассмотрены основные возможные случаи применения насосов, повышающих давление воды, можно обратиться к обзору оборудования.

Выбор насоса для повышения давления воды

Итак, если ситуация может быть полностью исправлена только лишь установкой насоса для повышения напора воды, то необходимо знать, как правильно выбрать подобный прибор.

Все насосы подобного класса можно разделить на две больших группы – это приборы с сухим и мокрым ротором.

  • Насосы с мокрым ротором – более компактные, менее шумные, не требуют каких-либо профилактических работ, так как смазка всех трущихся частей обеспечивается перекачиваемой жидкостью. Устанавливаются они непосредственно врезкой в трубу, например, перед бытовым прибором или точкой водоразбора, и не требуют никаких дополнительных креплений.

Типичный представитель насосов с «мокрым ротором»

Недостаток у них – невысокие показатели производительности и создаваемого дополнительного напора воды. Кроме того, есть ограничения по способу установки – ось ротора электропривода насоса обязательно должна располагаться в горизонтальном положении.

  • Насосы с сухим ротором можно сразу отличить даже внешне из-за выраженной ассиметричной формы — вынесенного в сторону силового блока, который имеет собственную систему воздушного охлаждения – расположенную на оси крыльчатку вентилятора. Такая компоновка чаще всего предполагает дополнительное консольное крепление прибора к поверхности стены.

Насосы с «сухим ротором» обычно требуют дополнительного крепления к стене

Такие приборы обычно обладают более высокими эксплуатационными характеристиками, и при правильном выборе и установке порой способны «обслужить» сразу несколько точек водоразбора.

Насосы с сухим ротором требуют регулярной смазки узлов трения, а при работе могут создавать хоть и небольшой, но все же ощутимый шум – это тоже необходимо учитывать при выборе места их установки.

В целом же приборы такого класса обоих типов и по устройству, и по принципу действия и по правилам монтажа очень схожи с циркуляционными насосами, которые встраиваются в контур автономной системы отопления. Чтобы не повторяться, читателя, которого интересует данные вопросы, можно направить к соответствующей публикации.

Датчик потока может входить в комплект насоса или приобретаться дополнительно. Устанавливается всегда после насоса по ходу движения воды.

Если напор воды в водопроводе нестабилен, то есть может быть нормальным, но в определённые периоды становится недостаточным, то необязательным, но очень полезным дополнением может стать реле давления, которое устанавливается на входе, перед насосом.

Полезное дополнение схемы подключения — реле давления

Цепь питания насоса в этом случае коммутируется через реле, которое можно настроить таким образом, чтобы оно срабатывало и включало питание прибора только в случае недостаточности давления в системе. При нормальных показателях напора насос не включится даже после срабатывания датчика потока.

При выборе насоса обязательно учитывается та необходимая разница, на которую следует поднять давление для корректной работы сантехники или бытовых приборов. Не стоит ждать «запредельных» значений – обычно этот параметр лежит в пределах 0,8 ÷ 1,5 бар (8 ÷ 15 метров водяного столба).

Если приобретается насос для установки на трубу горячего водоснабжения (бывают и такие ситуации) то его характеристики должны соответствовать условиям эксплуатации при повышенных температурах перекачиваемой жидкости. Обычно такая информация указывается в паспортах изделий.

Важным параметром является и производительность прибора – количество воды, перекачиваемой в единицу времени. Производительность должна быть выше среднего расхода на точке потребления, перед которой устанавливается оборудование.

При выборе модели, безусловно, стоит отдать предпочтение «авторитетным» брендам, уточнив при этом, насколько доступно в вашем регионе сервисное обслуживание, и какие гарантийные обязательства распространяются на данный прибор.

Несколько популярных качественных моделей приведено в таблице:

Наименование модели Иллюстрация Краткое описание Создаваемый дополнительный напор воды
«Grundfos UPA 15-90 » и «UPA 15-90N» Одна из наиболее популярных моделей известного датского производителя.
Насос «мокрого типа». Встроенный датчик потока.
Бесшумная работа, небольшие габариты.
Обычно устанавливается перед конкретной точкой потребления (стиральной машиной, газовой колонкой и т.п.).
Модель UPA 15-90 – чугунный корпус, UPA 15-90 – нержавейка.
Минимальное давление на входе — 0,2 бар.
Мощность – 110 Вт.
Производительность максимальная – до 25 л./мин. 		8 м вод. ст.
«Wilo-PB-201 EA» Насос с «сухим ротором» и воздушным охлаждением привода».
Мощность -120 Вт.
Рассчитан на использование в холодном и горячем водопроводе – допустимая температуры воды – до 110 °С.
Производительность – номинальная 10 л/мин, максимальная – 25 л/ми.
Патрубки для врезки в трубу – 15 мм.
Датчик потока входит в комплект поставки.
Блок управления позволяет выбирать ручной или автоматический режим работы. 		10 ÷ 15 м вод. ст.
«Aquatica 774715» Недорогой насос, рассчитанный обычно на одну точку потребления.
«Сухой ротор». Латунный корпус. Асинхронный, практически бесшумный двигатель.
Невысокое потребление электроэнергии – мощность всего 80 Вт.
Присоединительные патрубки – ¾».
Три режима работы.
Производительность – 10 л/мин.
Только для холодной воды. 		до 10 м вод. ст.

Видео: установка в квартире насоса для повышения напора воды

Выбор насосной станции

Итак, вторым вариантом кардинального решения проблемы обеспечения нормального напора воды является установка насосной станции.

Этот прибор представляет из себя поверхностный центробежный самовсасывающий насос. Он может быть обычным или оснащённым инжектором – это технологические дополнение существенно повышает возможности насоса по подъему воды со значительной глубина, но, правда, делает его работу более шумной.

Насосная станция может иметь уже встроенный гидроаккумулятор мембранного типа, или же этот элемент необходимого объема приобретается отдельно. Обязательное условие – наличие реле давления, но в данном случае оно уже устанавливается после самого насоса – при достижении в гидроаккумуляторе установленного порога давления, питание силового агрегата отключается.

Рабочее давление в гидроаккумуляторе всегда несколько избыточное — оно рассчитывается таким образом, чтобы обеспечивалась корректная работа всех сантехнических и бытовых устройств, и при этом сохранялся еще и определенный резерв. По мере расхода воды давление падает, и когда оно доходит до определенной нижней границы, заранее установленной производителем или самим пользователем, реле замыкается – и насос вновь отрабатывает цикл пополнения водяного запаса до верхнего порога.

По сути, насосная станция не просто повышает напор воды – он его сама создает в замкнутой домашней системе водопровода и постоянно поддерживает на заданном уровне. А наличие гидроаккумулятора дает возможность надеяться на резервный запас воды в случае, если вдруг прекратится подача из внешнего источника (магистральной сети).

Датчика потока в данном случае не требуется – насос реагирует не на текущий расход воды, а на уровень давления в аккумулирующем резервуаре.

Как правило, насосные станции оснащаются манометрами – чтобы удобнее было вести визуальный контроль за работой.

Установка насосной станции – значительно сложнее, чем обычная врезка повышающего насоса. Лучше этим вопросом не заниматься самостоятельно, а пригласить соответствующего специалиста.

При установке следует учесть, что совершенно бесшумных насосных станций практически не бывает. Значит, для нее необходимо предусмотреть место, которое бы, во-первых, находилось на входе водопровода в дом или в квартиру, а во-вторых – обеспечивало бы необходимую шумоизоляцию для жилых помещений.

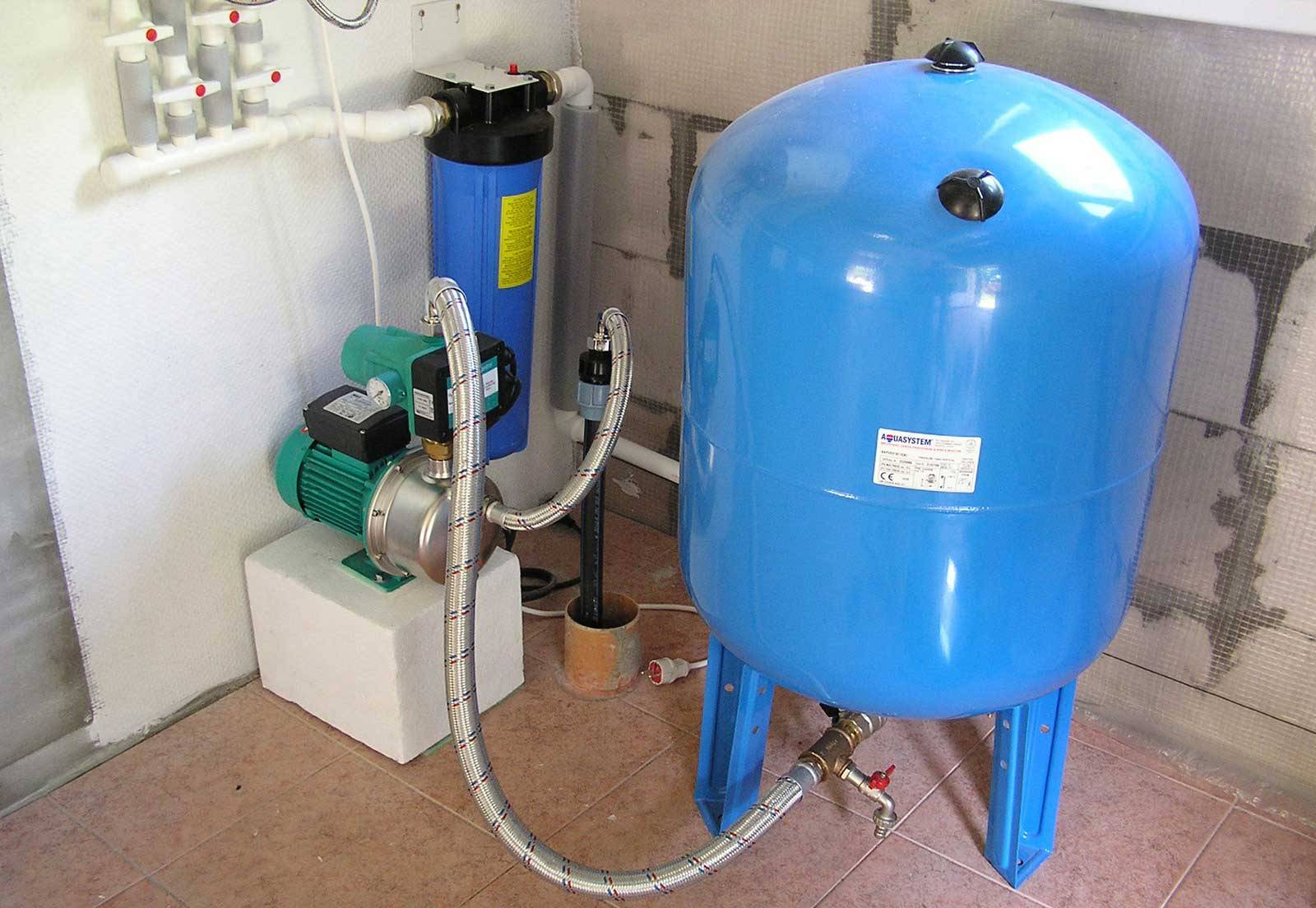

Гидроаккумулятор может быть совсем небольшим …

Гидроаккумулятор, входящий в комплект насосной станции, может быть и совсем небольшим, буквально на несколько литров. Однако, следует помнить, что выигрывая в компактности, можно проиграть в длительности эксплуатации прибора и в расходе электроэнергии – чем меньше объем бака, тем чаще будет включаться и выключаться насосная установка, тем быстрее расходуется ее «моторесурс».

Ничто не мешает приобрести гидроаккумулятор нужного объема – они продаются и отдельно. Для двух человек обычно достаточно бака на 24 литра. Для семьи из 3-5 человек уже потребуется гидроаккумулятор емкостью 50 литров.

Ну а если позволяет свободное пространство, а в подаче воды из городских сетей случаются перебои, то не помешает и безнапорный накопительный резервуар с поплавковым клапаном – насосная станция будет забирать воду именно из него. Об этой схеме уже упоминалось выше.

Оптимальное решение — насосная станция забирает воду из объемного безнапорного накопительного резервуара

Так как насосная станция обычно устанавливается для обеспечения работы всей водопроводной сети частого дома или квартиры, при выборе модели необходимо обращать особое внимание на создаваемый ею напор и на производительность. Мало будет проку, если с учетом высоты и удаленности точек водоразбора на самом дальнем участке давление будет недостаточным. В практике частного домовладения это может быть, к примеру садовый кран, через который производится полив приусадебного участка. Поэтому ориентироваться при выборе следует именно на самые удаленные по высоте и длине точки. Если это просто смесители, то на них будет достаточно напора в 10÷15 метров (1÷1,5 бар). В случае установки техники, требующей особых параметров давления, за основу берутся они.

Водяные насосные станции для дома – это центральный узел всей системы автономного водоснабжения жилища. Ведь напор в домашнем водопроводе генерирует именно насос и гидроаккумулятор, а непрерывность подачи воды отслеживает еще одна составляющая станции – датчик контроля давления.

Словом, без насосной станции в домашнем водопроводе воды попросту не будет. Поэтому в данной статье мы рассмотрим типовые разновидности бытовых насосных станций, уделяя внимание и процессу монтажа и настройки подобного оборудования.

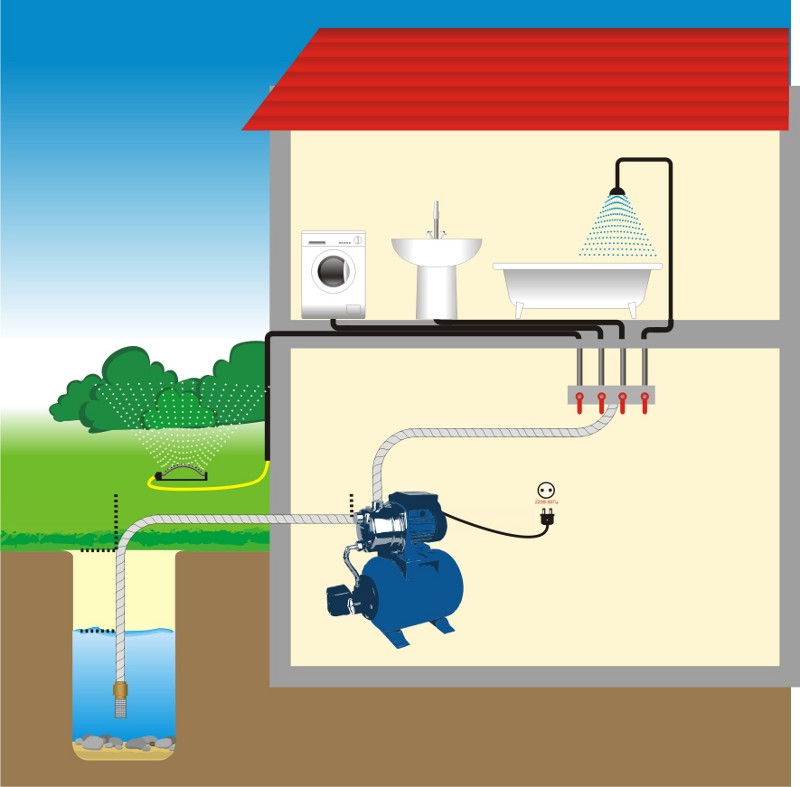

Любая насосная станция делает три вещи: качает воду из скважины в дом, поддерживает давление в системе и обеспечивает непрерывное водоснабжение. Причем за эти опции «технически» отвечают совершенно разные узлы станции.

Например, за первую опцию — подъем воды из скважины — отвечают насос и датчик контроля. Причем насос подает воду, а датчик «решает» когда это сделать, то включая, то отключая насос.

Вторая опция – стабилизация давления в системе – реализуется с помощью совершенно иных узлов. Эту работу делают гидроаккумулятор и все тот же датчик управления. Причем датчик следит за уровнем давления в аккумуляторе, а тот, в свою очередь, поддерживает, благодаря собственному избыточному давлению, напор в водопроводе.

А вот третья опция – обеспечение непрерывности водоснабжения – реализуется с помощью всех вышеперечисленных узлов. Но ключевую роль в данном случае играет именно гидроаккумулятор. Поскольку именно в этом узле содержится практически неисчерпаемый «запас воды», возобновляемый насосом, работающим под контролем датчика давления или уровня жидкости.

В итоге, реализуя свое основное предназначение – обеспечение владельца питьевой или технической водой – насосная станция работает по следующему принципу:

  • Насос качает воду в гидроаккумулятор.
  • Накопитель (гидроаккумулятор) сберегает в себе «порцию» закаченной воды, чтобы отдать ее по первому же требованию пользователя.
  • Управляющий датчик следит за своевременным пополнением гидроаккумулятора, командуя насосом.

Именно по этому принципу и работают все насосные станции. Вот только в слаженном взаимодействии всех узлов всегда встречаются определенные нюансы, которые и позволяют классифицировать конструкции НС по определенным признакам.

Классификация бытовых водяных насосных станций

В основе классификации конструкций бытовых насосных станций лежат нюансы работы всех трех вышеописанных узлов – насоса, гидроаккумулятора и управляющего датчика.

И первая классификация – по типу насоса — разделяет установки автономного водоснабжения на погружные и поверхностные насосные станции. Причем первый вариант (погружной) отличается от второго (поверхностного) и конструкцией и месторасположением мотора.

Ведь у погружных станций мотор находится в скважине, а у поверхностных установок – на одной раме с гидроаккумулятором.

Причем последний вариант с общей рамой распространен более широко, чем раздельная конструкция.

Ведь поверхностную станцию легче обслуживать. Да и «проживет» она намного дольше, чем погружной аналог, который то замерзает, то заиливается.

Именно поэтому все популярные модели насосных станций принадлежат к поверхностному типу. Ведь с ним меньше хлопот, чем с погружной станцией.

Второй метод классификации – по типу гидроаккумулятора – разделяет станции на «открытые» и «закрытые» модели. К первым (открытым) относятся станции с накопительным баком, давление в котором не превышает одной атмосферы. Потребитель получает воду из такого бака самотеком. И в качестве подобной емкости можно использовать любую бочку, которую придется поднять на чердак.

Ко вторым (закрытым) относятся модели с гидроаккумулятором – герметичным накопителем с резиновой мембраной, давление в котором колеблется в пределах от 2 до 5 атмосфер. Такую емкость можно установить даже в подвале – давление за мембраной «вытолкнет» воду в водопровод с нужным напором.

А такой подвид установок как канализационные насосные станции может обойтись и без накопителя. Эту роль играет септик или «станционный» отстойник, улавливающий тяжелые частицы.

Третий метод классификации – по типу управляющего датчика — разделяет станции на автоматические, полуавтоматические и ручные установки. Причем полуавтоматические и «ручные» станции работают либо вовсе без датчика, либо с механическим устройством поплавкового типа (как в туалетном бачке). И такие станции можно укомплектовывать только накопительным баком.

Автоматическая насосная станция работает только с датчиком давления, который отслеживает этот показатель на выходе из гидроаккумулятора. Это более надежный и точный вариант установки, поскольку датчик давления защищает гидроаккумулятор от перелива и обеспечивает подачу воды без заметных задержек. А вот «поплавковый» механизм лишен таких качеств. Поэтому большинство моделей НС комплектуются датчиками давления.

Где и как устанавливают насосную станцию

Место установки насосной станции зависит от следующих критериев: типа мотора, типа накопителя и удаленности скважины от дома.

Причем первый критерий – тип двигателя – влияет ан процесс монтажа следующим образом:

  • Если мотор погружной, то установку монтируют в кессоне или в небольшом сарайчике, размещенном над горловиной скважины.
  • Если мотор поверхностный, то установку можно монтировать где угодно – хоть в кессоне, хоть в подвале дома.

Второй критерий – тип накопителя – влияет на процесс монтажа таким образом:

  • Открытые баки предполагают полную децентрализацию станции. То есть, мотор может стоять в скважине, бак на чердаке, а датчик у распределительного щитка (если он не отсутствует вовсе).
  • Гидроаккумулятор предполагают монтаж станции в подвальном помещении или в утепленной пристройке.

Третий критерий – удаленность скважины от дома – влияет на процесс монтажа насосной станции следующим образом:

  • Ближние скважины можно обслуживать расположенной прямо в кухне установкой с гидроаккумулятором и малошумным и маломощным насосом.
  • Дальние скважины придется обслуживать расположенной в подвале, кессоне или пристройке установкой, которую укомплектуют мощным насосом, генерирующим максимальный напор. А такие агрегаты создают постоянный шумовой фон. Поэтому их держат подальше от жилых помещений.

По мнению профессиональных сантехников на выбор той или иной модели насосной станции влияют следующие критерии:

  • Число постоянных жильцов в доме. Этот критерий влияет на производительность агрегата, поскольку маломощные станции не смогут обеспечить водой большое число «пользователей». Поэтому чем больше жильцов в доме, тем мощнее должны быть станция.
  • Глубина скважины и высота дома. Этому критерию должна соответствовать высота подъема водяного столба. Иначе станция попросту не вытолкнет воду к точке потребления. То есть для удаленных и глубоких скважин нужно покупать станцию с максимальной высотой водяного столба.
  • Интенсивность использования водопровода. Этот критерий определяет и объем гидроаккумулятора. То есть, если в доме живут молодые люди, работающие или учащиеся, то аккумулятор может быть совсем небольшим. Ну а если в доме есть маленькие дети, что предполагает частую стирку, то без большого аккумулятора жильцы уже не обойдутся.

Впрочем, насосные станции хороши тем, что каждый элемент их конструкции можно заменить новым узлом с улучшенной производительностью и функциональностью.
