Содержание статьи

Погружные дренажные насосы откачивают как чистую, так и грязную воду. Поэтому в процессе откачки устройство контролирует минимальный уровень жидкости своими силами, используя датчик-поплавок. Ведь только этот узел может оградить агрегат от перегрева или повреждения насосной части вследствие сухого хода, поскольку при снижении уровня ниже критической отметки «упавший» поплавок отключает двигатель насоса.

Именно поэтому оборудованные поплавковыми датчиками агрегаты прослужат дольше, чем лишенные этого узла насосы. Ведь перегрев и сухой ход разрушают и двигательный отсек, и рабочую камеру напорного оборудования.

И в данной статье мы рассмотрим перечень самых востребованных дренажных насосов, оборудованных поплавковым датчиком. Возможно, вы сможете отыскать в этом списке оптимальную модель дренажного оборудования, подходящую именно для бытового использования (ирригация сада, откачка колодцев и подвалов, осушение бассейнов или луж и так далее).

В этом списке вы встретите как дорогостоящие европейские модели, так и китайскую или отечественную технику, доступную более широкому кругу покупателей. Но все эти насосы имеют одну общую черту – они пользуются устойчивым спросом, как и у конечного потребителя, так и у сборщиков дренажных систем. И в этот перечень входят следующие образцы дренажного оборудования:

Итальянское качество – Pedrollo TOP

Итальянский бренд Pedrollo специализируется на изготовлении напорного оборудования и комплектующих для насосных станций. В дренажном сегменте самой известной серией этой торговой марки является линия TOP, в которую входят агрегаты производительностью от 10 до 25 тысяч литров в час.

Кроме того, насосы из этой серии качают воду как со стандартных 3-5 метров, так и с более значительной глубины – до 10 метров. А некоторые модели Pedrollo из серии ТОР можно поместить даже в узкую обсадную трубу, диаметром от 220-250 миллиметров. Причем фильтр в нижней части насоса пропускает лишь некрупные частицы, диаметром до 10 миллиметров. Поэтому данная серия используется для откачки светлых или «серых» стоков.

Разумеется, такое оборудование нуждается в чувствительном поплавковом клапане и компания Pedrollo предусмотрительно производит собственный узел контроля уровня откачиваемой жидкости.

И благодаря такому устройству насосы от Pedrollo славятся своей долговечностью, поддерживаемой, ко всему прочему, и другими технологическими ноу-хау этого производителя (керамические уплотнители, особая форма лопастного колеса, валы и фильтры из нержавеющей стали и прочее).

Стоимость насосов из серии ТОР колеблется в пределах от 6-7 до 13-14 тысяч рублей.

Русско-китайский прорыв – Джилекс «Дренажник»

Серия «Дренажник» бренда Джилекс разрабатывалась в России, но выпускается силами китайских партнеров. Причем система контроля качества продукции в этой русско-китайской фирме выстроена по лучшим европейским образцам.

В итоге, серия славится своими мощными насосами, работающими в жестких условиях (агрегат качает жидкость с включением твердых частиц диаметром до 35 миллиметров) в течение достаточно длительного периода (до 10-15 лет).

И лучшим залогом такого долголетия является поплавковый клапан, разработанный специально для этой серии. С помощью этого узла насос предохраняется от перегрева и отключается в случае контакта рабочей камеры и воздуха. А еще у «Дренажника» есть внутренняя камера теплообмена, которая позволяет включить насос даже при неполном погружении в откачиваемую среду.

Производительность конкретных моделей из серии «Дренажник» зависит от мощности мотора и габаритов рабочей камеры насоса. Например, 880-ваттный Дренажник 200/10ф качает до 12 тысяч литров час, поднимая жидкость или взвесь с глубины до 8 метров. Впрочем, в этой серии есть и менее производительные агрегаты, работающие от 200-ваттного мотора с производительностью до 9000 литров в час.

Средняя стоимость насосов из серии «Дренажник» равняется 4-5 тысячам рублей, что с учетом высокой производительности вполне неплохо.

Венгерская классика – Grundfos Unilift

Венгерская компания Grundfos выпускает в серии Unilift высокопроизводительные насосы, способные работать с любыми средами. Ведь корпуса этих устройств производятся из нержавеющей стали, а особая конструкция рабочей камеры дает возможность включать насос не только в классическом «вертикальном» положении — Grundfos Unilift запускаются и на наклонной плоскости, и даже «лежа» в горизонтальном положении.

Поэтому на основе Unilift можно собрать как переносную, так и стационарную систему откачки грунтовых вод или искусственных емкостей (в том числе и канализационных отстойников или дренажных колодцев).

Ведь эти насосы поднимают с 10-метровым напором до 14 000 литров стоков в час, а их электродвигатель потребляет при этом не более 400 Ватт.

Именно поэтому Unilift стоят достаточно дорого – от 14-15 тысяч рублей, в зависимости от модели.

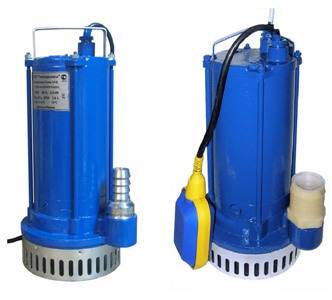

Украинский агрегат – насос ГНОМ

Известный с советских времен бренд из соседней страны получил порцию свежих идей от современного производителя – компании «Полесьеэлектромаш». И теперь насос ГНОМ упакован в чугунный корпус и снабжен съемными фильтрами, поддающимися очистке даже в полевых условиях.

Ну а благодаря еще «советской» закалке этот агрегат можно использовать не только в почти «тепличных» условиях, качая воду из бассейна или ливневого колодца, но и в хардкор режиме – при откачке жидкости из строительного котлована, при раскачке скважин и так далее.

И даже в этих тяжелейших условиях «Гном» не подведет своего пользователя, обеспечивая подъем воды с 16-метровым напором и производительностью 12-16 тысяч литров/час.

И за все это вам придется выложить всего 5000 рублей!

Европейский выбор – Grundfos KP

Еще один продукт венгерской компании Grundfos – серия дренажных насосов KP – ориентирован на полупрофессиональное использование.

Ведь Grundfos KP стоят довольно недешево (от 13 тысяч рублей), но и работаю «за троих», качая с 9-метровым напором около 14 000 литров/час.

А еще у КР есть прочный корпус из нержавейки и собственная система теплозащиты, благодаря которой насос можно установить в любом месте: хоть в узкой скважине, хоть в котловане. И никакой необходимости обслуживать механическую часть! Да это не насос, а просто подарок!

Доступная Италия — Ergus Drenagio 400 F

Итальянские компании предлагает общемировому рынку не только дорогое, но и бюджетное оборудование. При этом уровень качества и сборки остается практически неизменным.

И хорошим примером такого недорогого и качественного насоса является модель Ergus Drenagio 400 F – дренажный насос центробежного типа, оснащенный поплавковым датчиком для контроля уровня жидкости на осушаемой площади.

Этот агрегат стоит всего 2,5-3 тысячи рублей, однако это не отразилось на его производительности. Модель 400 F способна перекачивать взвести с 35-миллиметровыми твердыми включениями, доставая с 5-метровой глубины до 7500 литров жидкости в час.

А низкая цена объясняется использованием в конструкции маломощного двигателя (400 Ватт) и доступного конструкционного материал – практически все детали этого насоса изготовлены из конструкционных полимеров, что не мешает ему конкурировать с более прочными устройствами при условии аккуратного обращения с корпусом агрегата.

Китайский насос – Herz WRS 40/11-180

Это очень мощный (энергопотребление — 1,5 кВт) и тяжелый агрегат (вес – 31 килограмм). Но производительность этого устройства оправдывает все. Ведь Herz WRS 40/11-180 качает с 10-метровой глубины почти 20 000 литров в час (330 литров/минуту), а напор этого агрегата равен 23 метрам.

Причем серия Herz WRS ориентирована на работу с фекальными водами и взвесями, а в нижней части этих агрегатов установлен особый измельчитель, дробящий излишне габаритные волокна.

И с учетом всех этих особенностей конструкции цена модели WRS 40/11-180 — 14 тысяч рублей – выглядит вполне оправданной.

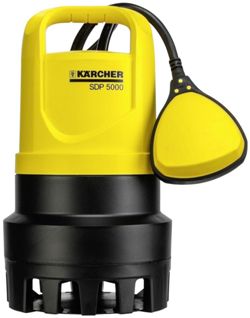

Немецкая легенда – Karcher SDP 5000

Данный агрегат является младшей моделью известной серии погружных дренажных насосов, откачивающих грязную воду. Причем вся «бытовая» серия Karcher SDP славится высоким качеством узлов и точной сборкой. Ведь в конструкции таких насосов встречаются детали от профессионального оборудования данной компании.

Модель Karcher SDP 5000 предназначается для откачки сточных вод с содержанием твердых частиц «калибра» 5-10 миллиметров. Напор этой модели равен 6 метрам, а глубина погружения 3-5 метрам. Производительность SDP 5000 умеренна – агрегат перекачивает около 80 литров стоков в минуту, что гарантирует минимальные энергетические затраты – этот насос потребляет не более 300 Ватт.

Поплавковый датчик у этой модели «фирменный» — его разрабатывали инженеры Karcher. И в данном случае он гарантирует своевременное отключение и включение агрегата. А вот у старших моделей из серии Karcher SDP этот датчик связан с интеллектуальной системой управления, автоматизирующей работу дренажного оборудования.

Стоимость модели SDP 5000 колеблется в пределах от 3 до 4 тысяч рублей.

Для обеспечения удобного контроля работы насосов существует большое количество различных устройств, среди которых широкое распространение получил поплавок. Среди особенностей этого приспособления следует выделить то, что он может выполнять одновременно функцию датчика уровня воды и в то же время исполнительного элемента управления насосом. Местом их размещения выступают накопительные емкости, резервуары, баки, а также колодцы и пр.

Пространства одного такого резервуара оказывается достаточно для размещения нескольких поплавков, причем они могут решать различные задачи:

  • Осуществлять контроль работы основного насоса;
  • Обеспечивать эффективную работу вспомогательного насоса;
  • Выполнять роль аварийного датчика уровня;
  • Использоваться в качестве датчика перелива.

При помощи подобных устройств для контроля уровня воды, которые применяются в этих системах, можно защитить насосный аппарат от перехода в режим «сухого хода». Также в случае наполнения разных резервуаров этот элемент позволяет защитить их от перелива.

Можно выделить несколько видов поплавков для насосов:

  • легкие;
  • тяжелые.

Первые получили распространение в системах водоснабжения и водоотведения. Вторые же в большинстве своем применяют в составе дренажных, фекальных и дождевых стоков. В магазинах эти приспособления предлагаются с длиной кабеля 2, 3, 5 и 10 метров.

Устройство и конструкция

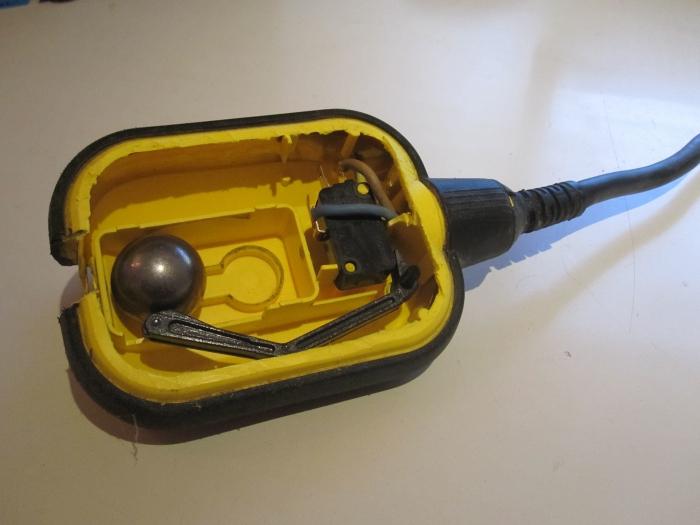

Такой элемент, как поплавочный выключатель для контроля уровня воды имеет плавающий пластиковый корпус
. В него заключён электрический переключатель и рычаг, позволяющий переводить контакты переключателя. Также в составе представлен стальной шарик, который в случае смены положения поплавка корректирует позицию и самого рычага. К переключателю подведен кабель, состоящий из трех проводов: первый является общим, а остальные подсоединены к нормально закрытому и нормально открытому контакту переключателя.

Замыкание цепи
обеспечивают черный и синий провода в тот момент, когда плавок располагается в нижнем положении. В случае его перевода в верхнюю позицию в качестве замыкающих контактов уже будут выступать черный и коричневый провода. Обязательным здесь условием является изоляция того провода, который не обеспечивает подключение устройства. Важно позаботиться о том, чтобы подводящий кабель имел влагозащитные свойства, при этом конструкция пластиковой коробки должна отличаться герметичностью. Для герметизации кабельного вывода используется механическое уплотнение, также у него имеется специальное устройство, позволяющее убирать в кабеле механические напряжения.

Внутри изолированной полости кабельного ввода находится полимерная смола
, которая защищает от попадания внутрь воды. Именно с химическими свойствами и термостойкостью корпуса и оболочки кабеля, которые изготовлены с применением термопластичной резины, связана способность поплавкового выключателя прекрасно переносить взаимодействие со спиртами, мочевой кислотой, фекальными водами, бензином и прочими агрессивными веществами.

Из-за отсутствия на поверхности пластиковых корпусов пор на ней не появляются загрязнения. В то же время эта особенность обеспечивает соскальзывание песка, бумаги и иных твердых веществ, на фоне чего поплавковый выключатель сохраняет свои плавучие свойства.

Характеристики датчика
для контроля уровня воды:

  • Напряжение сети, В — 220 ± 10%;
  • Максимальный коммутируемый ток, А:
  • 8А – для реактивной нагрузки (насосы, вентиляторы, компрессоры и т. п.);
  • 10А – для активной нагрузки (пускатели, выключатели, тэны, лампы и т. п.);
  • Диапазон рабочих температур: 0-60°C;
  • Защита: IP 68.

Преимущества

Среди всех преимуществ, которыми обладает поплавковый выключатель для контроля уровня воды, в первую очередь следует выделить то, что он способен выполнять функцию обычного датчика
для определения уровня воды в резервуарах. Причем эту задачу он успешно выполняет, даже невзирая на то, что для каких целей используется емкость и какой она имеет объем. Вместе с тем это устройство для контроля уровня воды в состоянии помочь сделать более удобной эксплуатацию насосного оборудования. При помощи такого устройства упрощается контроль функций промышленных, бытовых систем водоснабжения.

В некоторых случаях с его помощью можно успешно отводить жидкость. Также поплавковый выключатель для контроля уровня воды может входить в состав оборудования при сооружении канализационных коммуникаций. Простота работы
и высокая эффективность его применения и обеспечили поплавочному выключателю широкое распространение в самых разнообразных системах, где возникает задача по контролю воды.

Стоит заметить, что способность обеспечить надежную защиту для насосных систем при сухоходном режиме работы является не единственным положительным качествам таких устройств. Вместе с тем с их помощью можно избегать ситуации, когда в емкостях происходит перелив воды.

Монтаж

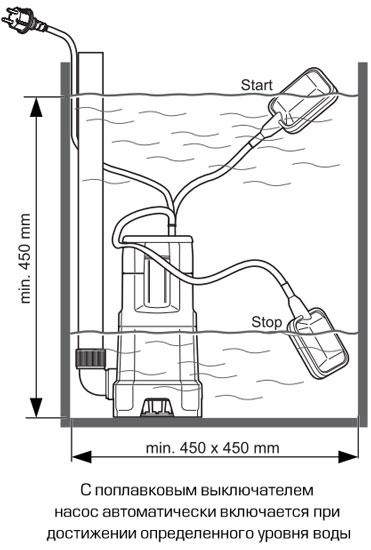

Для установки поплавковых выключателей можно использовать один из нескольких методов. Еще до монтажа этого устройства следует удостовериться, что номинал тока, используемого для работы насоса, меньше максимально допустимого значения тока, которое приведено в технических характеристиках на этот тип поплавка. Среди известных методов монтажа поплавкового выключателя для контроля уровня воды наиболее простым в реализации является его размещение в резервуаре

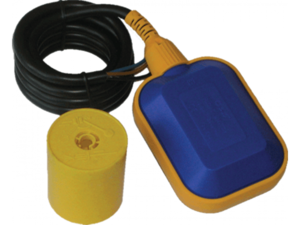

, предусматривающем применение поплавка с кабелем и специального грузила, которое прилагается к этому устройству.

При таком варианте установки грузило необходимо зафиксировать на кабеле, а затем опытным путем рассчитать длину плеча свободного хода поплавка. Используя защелку, нужно грузило закрепить на кабеле. После этого уже непосредственно кабель необходимо прочно зафиксировать с внешней стороны резервуара. Далее уже переходят к подключению поплавкового выключателя к насосу. После этого устройство может быть использовано по своему назначению.

Вариант установки поплавка для насосов, предусматривающий использование подводящего кабеля, может применяться лишь в ситуации, когда отсутствует риск зацепки или зависания
основного устройства в самом резервуаре и когда в нем размещается лишь один поплавок.

В некоторых ситуациях может быть принято решение об установке сразу нескольких поплавков для контроля уровня воды. В этом случае их монтаж осуществляется на специальную штангу. В качестве последней чаще всего используются фрагменты пластиковой трубы, которую необходимо прочно зафиксировать в резервуаре. После этого на трубу устанавливают поплавки, причем их нужно правильно выставить, настроить и разнести по длине штанги с тем расчетом, чтобы они не создавали трудностей друг другу для нормальной работы.

Подведение кабелей, которые идут от поплавковых выключателей, к штанге осуществляется с использованием хомутов
. При выборе числа поплавковых выключателей следует обращать внимание на количество насосов или тип и число защитных приспособлений и используемых пультов управления. В некоторых ситуациях проблема обеспечения надежной работы поплавковых выключателей может быть решена за счет применения нескольких штанг.

При определении схемы установки поплавковых выключателей, их количества и места их размещения необходимо каждый раз учитывать особенности места их монтажа либо ориентироваться на проект.

Принцип работы поплавка для насосов

Такие приспособления, как поплавковые выключатели могут предусматривать различные схемы их использования, причем это оказывает влияние и на их принцип работы.

Система водоснабжения, наполнение и опорожнение емкости бака резервуара

При такой схеме работы в момент всплытия поплавок обесточивает насос, который подает воду в резервуар. Сигнал на включение
поступит лишь в момент достижения им дна. Такая ситуация возникает лишь при пустой емкости.

Поплавок подает сигнал на включение автоматической станции водоснабжения в момент его нахождения на поверхности. Отключение же станции может произойти лишь при погружении поплавка на дно при пустой емкости.

Со стороны поплавка поступил сигнал о закрытии клапана или задвижки с сервоприводом в момент его поднятия на поверхность. Открытие же клапана или задвижки случится лишь момент его погружения на дно при пустой емкости.

Работа поплавка может заключаться лишь в оповещении диспетчерского пункта
или оператора в момент его поднятия на поверхность, что будет соответствовать наполнению емкости. Информация же о недостатке воды поступит в тот момент, когда поплавок достигнет дна.

Система канализации

Включение поплавком фекального насосного оборудования произойдет лишь в момент поднятия основного регулирующего устройства вверх. Включение насосной установки происходит при погружении регулирующего устройства на дно.

Один поплавок может одновременно обслуживать два насосных агрегата: первый аппарат может подавать в емкость воду при условии, что поплавок находится в нижней позиции
. В этот момент другой насос бездействует. Когда поплавок располагается в верхнем положении, включается второй насос, задача которого заключается в выкачивании воды из резервуара. В это время насос, который подает в резервуар воду, находится в неактивном состоянии. Несмотря на свою простоту, приведенная схема применения поплавкового выключателя не является достаточно эффективной, поскольку это не исключает трудностей с регулярной доставкой воды в те моменты, когда происходит наполнение емкости.

Эксплуатация, обслуживание и ремонт

Обеспечить длительную эксплуатацию поплавков для насосов можно лишь в том случае, если не будут нарушаться правила их использования. В ситуации, когда поплавковый выключатель входит в состав системы водоснабжения и водоотведения, можно не тратить время и силы на его техническое обслуживание. Если же это устройство контролирует работу фекальных или канализационных ям, то рекомендуется, по крайней мере, раз в месяц выполнять очистку поплавка
и насоса от загрязнений, используя струю воды, подаваемую под давлением.

Такая процедура позволит избежать залипания или прилипания поплавка к насосу или напорной трубе. Поплавковый выключатель, который ввиду определенных обстоятельств не в состоянии выполнять свою основную задачу, является неремонтопригодным, поэтому в таких ситуациях производится его замена. Выполнять эту работу должны специалисты сервисных центров.

Заключение

В ситуациях, когда возникает необходимость в обеспечении подачи питьевой воды в дом или вывода загрязненных стоков, приходится использовать в сочетании с насосным оборудованием и специальные приспособления
. Среди них довольно эффективным является поплавочный выключатель. Польза от его применения заключается в том, что он контролирует количество жидкости в резервуаре, и, ориентируясь на это, определяет режим работы насосной установки.

Такое устройство позволяет избежать перехода работы насоса в режим «сухого хода», что положительным образом сказывается на его сроке службы. Вдобавок к этому экономится немалое количество электроэнергии, поскольку поплавковый выключатель позволяет задействовать насос лишь в случае необходимости.

Без поплавка, владелец частного дома или загородного участка даже, наверное, не будет стараться перечислять. Этот прибор становится незаменимым при осушении подвалов, выкачивания воды из траншей под фундамент, или из бассейна, при его чистке. Может использоваться для того, чтобы организовать систему полива из колодца или иного источника, для осушения территории от паводковых или грунтовых вод и во многих других случаях.

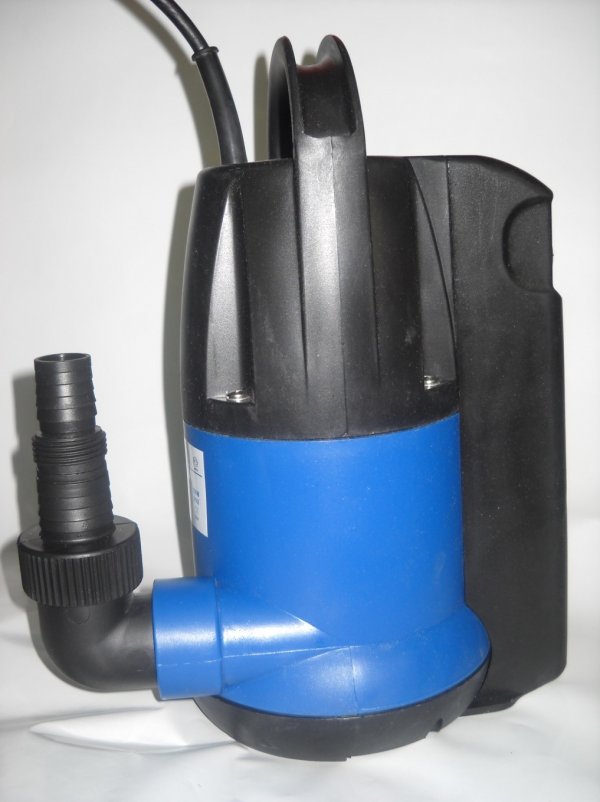

Особенности применения дренажных насосов со встроенным в выключатель поплавком

Разнообразие видов и моделей дренажных насосов достаточно велико, но устройства беспоплавкового типа пользуются популярностью из-за высокой степени надежности и непритязательности во время эксплуатации. Они не имеют проблем характерных для установок с выносными поплавковыми включателями, связанными в некоторых случаях с некорректным контролем уровня воды, из-за чего устройства могут просто перегреться и выйти из строя.

Особенно эффективно их использование в небольших приямках, при откачивании воды из бассейнов, лодок и других емкостей с невысоким уровнем воды. В результате, поплавковый механизм просто фиксируется на поверхности воды, при этом аппарат продолжает работу, несмотря на то, что уровень воды критично низкий и не обеспечивает необходимую степень охлаждения насоса.

Основные преимущества насосов Unipump SUB 257

Использование погружного насоса с внешним поплавковым выключателем невозможно в узких приямках, так как ему для работы требуется пространство для хода поплавка, что исключено на указанных объектах. Но если в таких случаях используется дренажный насос с автоматическим включением без поплавка, то есть устройство, в котором поплавок уже встроен в корпус, не возникает никаких проблем при эксплуатации. Единственным условием для этого является то, что размер приямка или иной емкости, из которой предстоит выкачать воду, должен быть чуть больше (шире) для того чтобы технически можно было установить насос.

Учитывая конструктивные особенности таких установок, ходу встроенного поплавка ничего не мешает, а, следовательно, он сможет выполнить свою функцию и выключить насос, когда уровень воды станет критичным. Такой принцип работы используется как на установках погружного типа, так и полупогружного. Например, он применяется в дренажных насосах от российского производителя Unipump .

Модель серии SUB 257 P отличается достаточно высокой производительностью, составляющей до 6 м 3 /час особенно при использовании в условиях выкачивания чистых или малозагрязненных вод из узких приямков. При этом мощность прибора невысока, например, для модели SUB 257 P – 250 Вт, но ее вполне достаточно для выполнения возлагаемых на насос функций. Другой важный параметр насоса, а именно напор воды, на выходе выдает 6 м водяного столба, что является вполне оптимальным показателем для устройств, используемых в бытовых целях.

Выбирая такой беспоплавковый тип насоса для дачи , следует учитывать, что для перекачки сильнозагрязненных сред их использовать не рекомендуется. Иногда, недостатком называют тот факт, что их работа в автоматическом режиме не позволяет полностью высушить приямок или иную емкость. В этом случае решение простое – ручное управление с блокированием работы встроенного поплавка, но следует внимательно следить за тем, чтобы не допустить перегрева двигателя.

Область применения дренажных насосов без поплавка Unipump SUB

Наша компания «Alfatep» предлагает широкий выбор дренажных насосов, среди которых особое внимание потребителя привлекают модели серии Unipump SUB, отличающиеся доступной ценой и производительностью, полностью соответствующей требованиям владельцев дач и загородных домов. Надежность насоса гарантирует прочный герметичный корпус, для изготовления которого используется композитный материал – технополимер.

Основные функции, для выполнения которых следует купить дренажный насос SUB 257 Р или другую модель данной серии от Unipump:

  • перекачка и отвод сточных и поводковых вод с участка;
  • осушение яхт и лодок, контейнеров, бассейнов, колодцев, подвалов;
  • рекомендованы для перекачивания чистых вод или стоков с небольшим включением твердых частиц, размер которых не превышает 5 мм;
  • могут применяться для транспортировки мыльных стоков, температура которых не превышает 35°C;
  • организация полива на участке;
  • принудительная циркуляция воды в системе, но при условии кратковременного режима.

Преимуществом этой серии, можно считать и возможность эксплуатации при условии полного или частичного погружения, что позволяет снизить минимальный уровень откачиваемой воды всего до 10 мм, но только при работе в ручном режиме, для автоматического такое ограничение составляет 50 мм. Предельной глубиной для установки является уровень погружения 8 метров. Поплавковый выключатель, встроенный в корпус насоса, позволяет эксплуатировать прибор в двух режимах: автоматическом и ручном.

Эти все характеристики актуальны для Unipump SUB 257 Р , а также и других моделей этой серии, для работы которых требуется подключение к обычной электросети (220-230V). В комплектацию устройства входит и кабель достаточной долины, равный 10 м, что позволяет удобное использование прибора для откачивания воды практически в любом место дачного участка или частного дома.

Дренажный насос без поплавка для дачи от компании «Alfatep»

В интернет-магазине компании «Alfatep» можно выбрать и приобрести дренажный насос, цена при этом на популярные модели весьма привлекательна для наших клиентов. Мы всегда готовы оказать консультативную помощь в выборе модели установки, максимально соответствующей потребностям потребителя и условиям эксплуатации. Все интересующие вопросы можно задать по телефону или, что более удобно и оперативно, прямо на сайте, воспользовавшись услугой обратной связи.

На сайте интернет-магазина можно быстро оформить заказ на покупку понравившейся модели насоса, а наша транспортная служба доставит на объект в максимально короткий срок.

Сфера использования дренажных насосов достаточно обширна. Их основной задачей является принудительное откачивание дождевых вод и сточных жидкостей из различных емкостей и углублений, а также затопленных помещений. Для частных домовладений выпускаются бытовые приборы малой мощности, а для больших объемов стоков, перекачиваемых на дальние расстояния, изготавливается промышленное насосное оборудование. Дренажные насосы помогают хозяину избавиться от многих хлопот, особенно в загородном хозяйстве. С его помощью осушают подвалы и прилегающую территорию от избытка воды в период таяния снега или обильных осадков, выкачивают воду из бассейнов, а также поливают огороды или садовые участки.

Что представляет собой «поплавок»

Дренажные насосы с поплавковыми выключателями работают в автоматическом режиме, что позволяет избежать переполнения накопительной емкости и не допускает работу двигателя «всухую» в случае отсутствия воды в резервуаре. Устройство отключает насос при уменьшении уровня жидкости ниже выставленного предела и включает при повышении объема стоков выше допустимой отметки.

Не рекомендуется устанавливать на приборе минимальный уровень воды для отключения насоса менее 5мм, чтобы мотор не смог перегреться в условиях экстремального режима откачки, а рабочие элементы – выйти из строя в результате недопустимых условий эксплуатации.

Поплавок представляет собой специальный датчик, который может быть:

  • встроенным в корпус (аквасенсор);
  • отдельно расположенным (классический вариант).

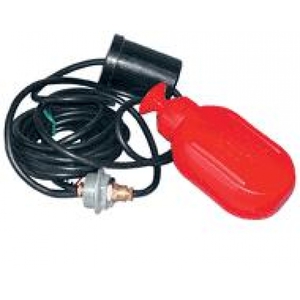

Выносные поплавковые выключатели изготавливаются в виде герметичных коробочек из пластика, внутри которых располагается металлический шарик и выключатель, подсоединенный к электросети. В зависимости от того, на каком уровне в данный момент находится поплавок, внутренние контакты при помощи шарика замыкаются, либо размыкаются. Электрический переключатель может быть расположен и вне емкости. В этом случае с поплавком его соединяет специальный трос или синтетический шнур.

Автономные поплавковые выключатели, в свою очередь, подразделяются в зависимости от плотности сточной жидкости на:

  • легкие, устанавливаемые в системах водоотведения, а также водоснабжения;
  • тяжелые, предназначенные для фекальных, дренажных и дождевых сточных вод.

В зависимости от модели оборудования, выносные поплавки комплектуются кабелями длиной 2-10 метров.

В последнее время на рынке появились погружные дренажные насосы со встроенным в корпус поплавком. Такое устройство при эксплуатации показало себя с более выгодных позиций. Выключатель не сможет зацепиться за неровности или лечь на какой-либо выступ, расположенный в емкости, в том числе на верхнюю часть насоса, от чего не застрахована «плавающая коробочка». Но при выборе оборудования со встроенным поплавком следует учитывать тот факт, что такой насос может быть предназначен только для чистой воды.

Поплавковый выключатель выполняет сразу две функции:

  • датчика уровня воды;
  • элемента управления насосом.

В одном стационарном резервуаре может быть установлено сразу несколько поплавков, отвечающих еще и за перелив жидкости, аварийные ситуации, а также за работу вспомогательного насоса.

Распространенные модели насосов с поплавковыми выключателями

Сегодня дренажные насосы на рынке представлены отечественной и зарубежной продукцией. Из них несколько брендов пользуются наибольшейпопулярностью среди российских потребителей.

Российская компания занимается выпуском насосного оборудования с 1993 года. Насосы «Дренажник» разработаны с учетом условий и нужд отечественного рынка. Они неприхотливы к колебаниям напряжения и чистоте перекачиваемой жидкости, надежны и привлекательны с материальной точки зрения.

Оборудование приспособлено к работе в автономных условиях, в случае комплектации его генераторами переменного тока. Сегодня продукция представлена четырьмя насосами, имеющими пластиковые и металлические корпуса и поплавковые выключатели. Технические характеристики агрегатов:

  • производительность – 110…550л/мин.;
  • высота подачи – 6…14м;
  • потребляемая мощность – 200…2000Вт;
  • вес – 4,3…14,6кг;
  • глубина погружения – 8м;
  • размер твердых включений – 5…40мм.

Немецкая компания специализируется на выпуске продукции, предназначенной для ухода за садовыми участками и огородами. Более чем за 50 лет своего существования Gardena добилась мирового признания, в том числе и российских потребителей.

Дренажные насосы изготавливаются в металлических и пластиковых корпусах с поплавковыми выключателями, обеспечивающими автоматический режим работы. Технические характеристики складываются из нескольких показателей:

  • производительность – 6000…20000л/ч.;
  • высота подачи – 5…11м;
  • потребляемая мощность – 220…1050Вт;
  • вес – 3,8…8,3кг;
  • глубина погружения – 7м;
  • размер твердых включений – 25…38мм;
  • длина кабеля – 10м.

Предприятие было основано в Дании в 1945 году как небольшая мастерская по обработке металла и пресс-литью. Сегодня концерн занимает лидирующие позиции по разработке и выпуску насосного оборудования. Он имеет производственные и торговые площадки во многих странах мира, а россияне узнали о продукции Grundfos еще в 1962 году.

Компанией изготавливаются дренажные насосы нескольких разновидностей:

  • из композитных материалов и металла;
  • с сетчатыми фильтрами, выполненными из нержавеющей стали;
  • с поплавковыми и вертикальными выключателями.

Некоторые модели имеют низкий уровень всасывания (до 3мм) и оснащены уникальной системой безжидкостного охлаждения. Но все дренажные насосы Grundfos:

  • надежны;
  • эффективны;
  • износоустойчивы;
  • просты в установке;
  • не требуют технического обслуживания.

Японская компания появилась в 1915 году в качестве торгово-ремонтного предприятия. Свой столетний юбилей она встретила огромным ассортиментом выпускаемой продукции и 8 огромными предприятиями, два их которых расположены на Европейском континенте.

Makita производит различную продукцию, в числе которой присутствуют дренажные насосы с поплавковыми выключателями и корпусами из стали или прочного пластика. Технические характеристики:

  • производительность – 8400…15000л/ч;
  • высота подачи – 5…10м;
  • потребляемая мощность – 400…1100Вт;
  • вес – 3,3…5,9кг;
  • глубина погружения – 5м;
  • размер твердых включений – 35мм;
  • длина кабеля – 10м.

Итальянская компания начала свое существование в 1974 году, завоевав, со временем, уважение потребителей качественной продукцией. Сегодня насосы Pedrollo известны далеко за пределами страны. Бренду присуждено немало премий на выставках разного уровня за инновационный подход к разработке насосного оборудования.

Ассортимент дренажных насосов представлен несколькими видами продукции. Основные характеристики:

  • производительность – 160…400л/мин;
  • высота подачи – 7…27м;
  • глубина погружения – 3…10м;
  • размер твердых включений – 2…40мм.

Не менее популярными торговыми марками на рынке дренажных насосов являются:

  • AL-KO (Австрия);
  • Karcher (Германия);
  • Вихрь (Россия);
  • DAB (Италия);
  • Ergus (Италия);
  • HERZ (Китай).

Для предотвращения «сухоходности» насосов существует много различных методик управления. Применение поплавкового выключателя уровня воды является одним из наиболее доступных и действенных способов обезопасить аппаратуру от возможных поломок. Бесспорное преимущество его использования – возможность одномоментного применения в двух ипостасях – в качестве исполнительного элемента управления оборудованием и в роли контролера, определяющего уровень воды.

Поле деятельности выключателей уровня воды весьма широкое, например, в системах, отвечающих за снабжение водой и водоотведение. Поплавки-переключатели обслуживают колодцы, накопительные резервуары, используются во всевозможных емкостях. Применяются они и в системах канализации.

В одном резервуаре может располагаться до нескольких выключателей, у каждого из которых своя функция: один управляет вспомогательным насосом, другой – основным, третий выступает в роли аварийного датчика уровня воды, четвертый следит за переливом. В любом случае количество поплавков определяется числом подключаемых насосов, а также потребностью системы в защитных устройствах.
Крепеж нескольких поплавков производится на особой монтажной штанге. В её роли можно с успехом использовать трубу из пластика, надежно закрепленную в резервуаре. Поплавки-переключатели фиксируются на штанге поодаль друг от друга с таким расчетом, чтобы не мешать работе соседа. Крепление кабеля каждого выключателя выполняется креплением хомутами. Бывают ситуации, когда необходимостью диктуется применение сразу нескольких штанг для крепления поплавков.
С учетом условий работы и особенностей проекта определяется количество поплавков- переключателей, нужное для организации работ той или иной системы.

Существует два типа поплавковых выключателей:

  • Легкий – для системы, управляющей водоснабжением либо отведением воды;
  • Тяжелый — предназначенный для управления дренажными либо фекальными насосами.

Поплавковый выключатель в действии

Перед тем как подключить вновь приобретенный поплавковый выключатель к насосу, целесообразно убедиться в совместимости их технических характеристик.
Элементарный способ настройки работы выключателя для электронасосов – внутри резервуара с водой.

Последовательная схема подключения поплавкового выключателя:

  1. Выполняется прикрепление специального грузила (из комплекта) к кабелю поплавка.
  2. На краю резервуара осуществляется надежная фиксация кабеля.
  3. Регулируется амплитуда свободного хода поплавка-переключателя для настройки наибольшего и наименьшего уровня, при достижении которого поплавок-переключатель сработает.
  4. К насосу поплавок-переключатель подключается в последнюю очередь.

При опасности зависания поплавка или препятствии его свободному ходу в емкости подключение проводить нельзя.

Основные функции, выполняемые поплавковым выключателем:

  • Поплавок, подключенный к насосу, выполняющему задачу заполнения емкости, выполнит отключение при всплытии и подключение при достижении нижней отметки.
  • Для автоматической станции: включение при достижении верхней отметки уровня жидкости и отключение на нижней (достижении дна емкости).
  • Клапаны либо задвижки, имеющие сервопривод: выключатель даст сигнал к закрытию при нахождении в верхней позиции (полная емкость) и распахнет путь воде при достижении нижней позиции.
  • Диспетчерский пункт: мониторинг избытка и недостатка воды.

Возможно подведение двух насосных аппаратов к одному поплавку: функция первого насоса – наполнение резервуара в момент нижнего расположения поплавка, миссия второго – выкачивание воды в момент верхнего расположения. Схема эффективна лишь в случае бесперебойной подачи воды в резервуар.
Некоторые варианты подключения выключателей для предотвращения насосов от «сухого хода».

Роль сигнализаторов в дренажных насосах

Дренажный насос с поплавковым выключателем широко применяется и в промышленности, и в быту. Сфера его использования – очистка колодцев, удаление грязной жидкости и др. В дренажном насосе поплавок наделен функцией включать и выключать привод автоматически.
В сточные воды переключатель опускают посредством удлиненного кабеля вместе с трубой для забора жидкости.
В комплект дренажного насоса вертикального типа входит вертикальный поплавок-переключатель с функцией откачки жидкости из замкнутого пространства. Такой дренажный насос может, например, осушать неработающие трубопроводы.

Конструкция и принцип работы выключателя

Конструкция поплавка:
электро-переключатель и шар из стали, размещенные во внутренней полости пластмассового корпуса.
Длина кабеля варьируется от 3 до 10 м.
В момент достижения поплавком-переключателем верхней отметки контакты переключателя замкнутся, обеспечивая включение насоса. Стоит поплавку спуститься до нижней отметки, стальной шарик воздействует на рычажок переключателя, меняя его расположение. Цепь размыкается, и система выключается.


Схема подключения поплавкового выключателя:
к переключателю подключен кабель с тремя проводами. Различаются они цветом, зачастую бывают черными, голубыми и коричневыми. Черным цветом отмечен общий провод.
В верхнем расположении поплавка-переключателя замыкаются контакты общего провода и нормально закрытого, обозначенного коричневым цветом. На минимальной отметке цепь замыкается с участием общего провода и нормально открытого, обозначенного голубым цветом.
Изоляция провода, не использующегося в схеме в данный момент, должна быть очень надежной.
Подразумевается, что в условиях водной среды кабель должен обладать достаточной влагостойкостью, а пластиковый корпус – герметичностью. Вывод кабеля имеет оснащение для снятия механического напряжения и надежно загерметизирован. Полимерная смола, заполняющая полость кабельных вводов, исключает попадание влаги внутрь.
И последнее слово в пользу поплавкового переключателя – цена, которая обычно варьируется от 300 до 500 рублей. Сочетание приятной цены с надежностью делает покупку поплавкового выключателя оптимальным вариантом обеспечения защиты от нежелательных поломок дорогостоящего оборудования, каким являются бытовые и промышленные насосы.
