Накопительные электрические водонагреватели, называемые также бойлерами, можно встретить во многих квартирах и частных домах. Такие приборы обеспечивают жилища горячей водой. Давайте рассмотрим, как установить накопительный водонагреватель самостоятельно. Поверьте, это совсем не сложно.
1
Выбираем место для установки бойлеров разных типов
По способу монтажа современные нагреватели делят на напольные, настенные и встраиваемые. Последние из указанных монтируют под мойку на кухне или в специальный ящик, установленный в квартире. Бойлер напольного типа, как понятно из его названия, ставится на пол. Он обычно рассчитан на большой объем воды, поэтому его приобретение и монтаж рекомендованы в загородных домах большой площади.
Напольные агрегаты устанавливаются без каких-либо ухищрений. Важно только поставить их на специальную подставку и тщательно выровнять при помощи болтов, которые имеются на днище аппарата. В квартире, как правило, монтируют настенный электрический бойлер. Он не занимает много полезной площади, так как крепится на стенку. Его грамотный самостоятельный монтаж мы и будем подробно рассматривать в этой статье. Но прежде приведем важные советы по выбору места размещения нагревателя.
Бойлер любого типа всегда ставят в месте, которое удалено от водоразборных точек на минимальное расстояние и при этом защищено от вероятности замерзания воды. Чем меньшая длина труб будет использоваться при подключении водонагревателя, тем лучше. В ситуациях, когда водоразборные точки расположены друг от друга на относительно большой дистанции, советуем выполнять монтаж нескольких бойлеров.
Установка водонагревателя своими руками предполагает, что вы предусмотрите наличие определенного свободного пространства около него, которое впоследствии можно будет использовать для ремонта и обслуживания агрегата.
В связи с этим не желательно полностью зашивать электрический бойлер в какую-нибудь нишу.
2
Установка электробойлера на стену – делаем все правильно
Обязательно следует принимать во внимание прочностные показатели поверхности (в нашем случае – стены), предназначенной для крепления нагревателя воды. Также важно правильно закрепить бойлер на стене, чтобы он в процессе эксплуатации не сорвался с нее. При малой прочности стен рекомендуется набить на нее легкий металлический каркас либо деревянные рейки и выполнять монтаж агрегата.

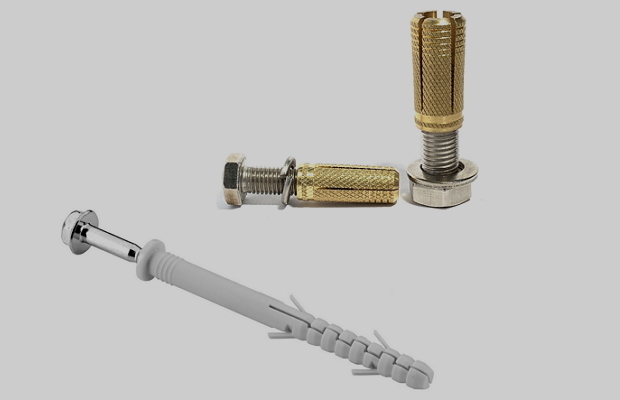

Схема крепления нагревательного оборудования зависит от его типа и конкретной модели. Чаще всего крепеж выполняется при помощи:
- комплекта » «;

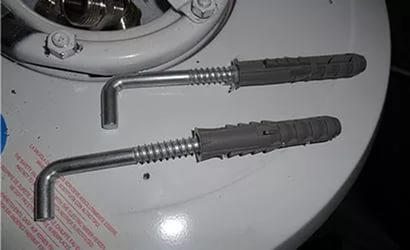

- шурупов L-образного типа, предназначенных для работы с деревянными поверхностями;
- , если стена сделана из бетона.

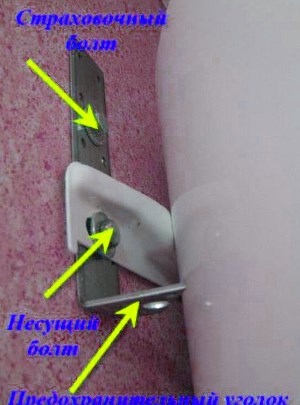

В комплект бойлера настенного типа обычно входит специальная планка-опора. Она обеспечивает более надежное крепление оборудования. Если установка водонагревателя своими руками предполагает применение шурупов L-образной формы, длина метиза обязана быть больше 6 см, а сечение – минимум 8 мм. Дюбели берут диаметром 1,2 см. Если же схема монтажа предусматривает использование анкеров, сечение таких крепежных элементов должно быть 1,6 см.
Меньшие по диаметру метизы применять нельзя.
При креплении агрегата в квартире на раму либо опорную планку схема фиксации таких конструкций выглядит так:
- рама прикладывается к поверхности стены и выверяется по горизонтали;
- ударной дрелью или перфоратором высверливается отверстие;
- в полученные отверстия выполняют монтаж опорного элемента.
В жилищах с «хлипкими» стенами вместо стандартной опорной планки лучше использовать самостоятельно сделанную из уголка или стальной трехмиллиметровой полосы раму. Такая конструкция стопроцентно удержит бойлер. Схема ее крепления будет аналогична фиксации обычной планки-опоры. Установка нагревателя настенного типа выполняется с учетом его конструкционных особенностей. К оборудованию прилагается чертеж и схема расположения его патрубков. Монтируйте бойлер, ориентируясь на указанные производителем данные.
И обязательно убедитесь, что аппарат не передвигается самопроизвольно по крюкам или планке во время работы. Он обязан держаться крепко и быть абсолютно неподвижным.
3
Тонкости подключения нагревателя к водопроводной сети

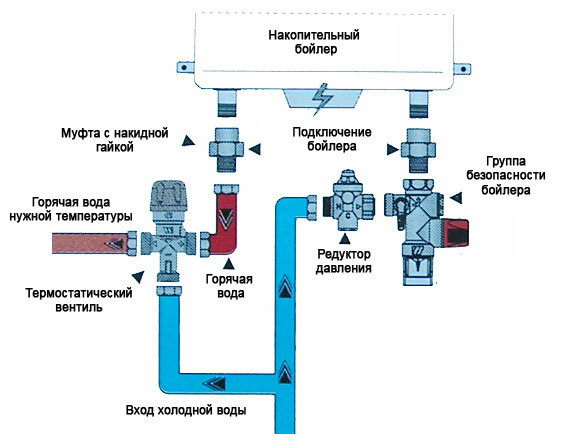

Осуществляя врезку оборудования в трубы для холодной и горячей воды, следует ставить на них запорные краны, а на вход холодной воды – еще и обратный клапан. Без этих приспособлений монтаж нагревательного аппарата производить нельзя. Они дают возможность отключать бойлер при обслуживании и ремонте.
В ситуациях, когда давление воды, подаваемой в жилище, находится на высоком уровне, специалисты советуют к обратному клапану (к его «носику») подключать специальную сливную трубку, второй конец которой выводят в канализацию. Делают это для того, чтобы иметь возможность использовать воду из двух источников – непосредственно из нагревателя и из централизованной системы горячего водоснабжения.
После врезки и подключения оборудования схема ваших действий должна быть следующей:
- перекрываете на стояке для подачи горячей воды запорный кран;
- открываете на бойлере краны подачи воды;
- «убираете» из водонагревателя воздух, открыв на смесителе «горячий кран».
В тот момент, когда вода потечет из смесителя непрерывным потоком, закрываете горячую воду. Вы наполнили бак агрегата водой, необходимой для его нормального функционирования. Обратите внимание – включать бойлер без предохранительного клапана нельзя. Еще одна тонкость. Монтаж оборудования для нагрева воды лучше осуществлять рядом с участком раздачи горячей воды из трубопровода. Тем самым потери тепла в трубах будут сведены к минимуму.
В городской квартире с этой точки зрения оптимальным местом установки бойлера считается стена (задняя) санузла – там он будет находиться действительно близко к «горячим» трубам. Если желания ставить прибор в туалете нет, монтируйте агрегат в другом месте. Но тогда обязательно заизолируйте участки «родного» трубопровода дополнительными трубами с разрезом в продольном направлении. Они без проблем налезут на стандартные трубные изделия и обеспечат требуемый уровень теплоизоляции.

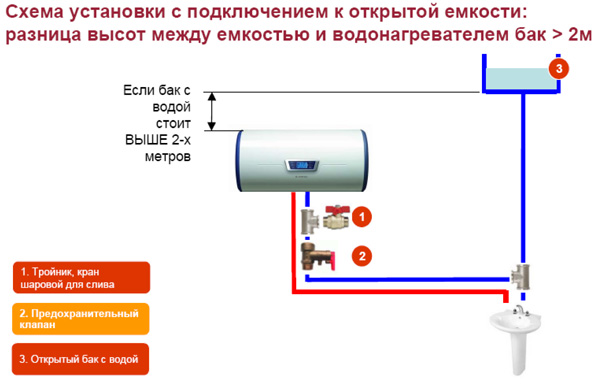

Добавим, что в загородных домах, где центральный водопровод отсутствует, бойлер можно наполнять из специальной емкости для воды. Схема крепления водонагревателя при этом остается прежней. А дополнительный бак ставится на 2–2,5 метра выше крышки установленного агрегата.
Здесь важно понимать – водонагреватель является очень мощным агрегатом. Поэтому подключать его следует в отдельно установленную розетку, защищенную от водяных брызг. Она располагает специальной заземляющей клеммой, обеспечивающей стабильную работу бойлера. Также вам потребуется: автоматический выключатель; УЗО (механизм защитного отключения прибора), который ставится на подводящую линию питания электричеством – прямо в розетку при наличии УЗО-переходника либо в электрощит.

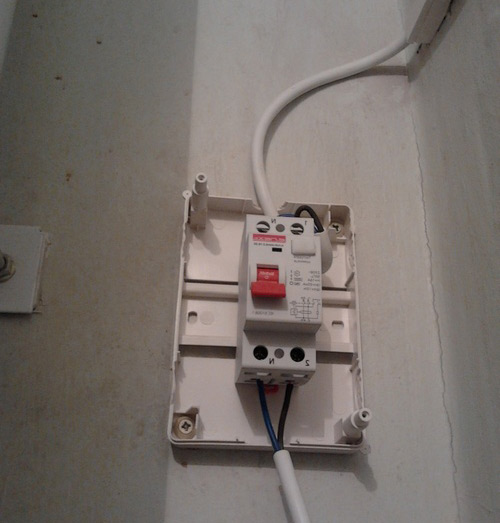

Автоматический выключатель (АВ) выполняет две функции:
- защищает оборудование от токов перегрузок;
- предохраняет узлы бойлера от поломок, вызываемых короткими замыканиями.
Выбирайте АВ на 16 А или более, устанавливайте его (схема подключения приведена на рисунке) и УЗО, запускайте бойлер для проверки. Только не забудьте полностью наполнить бак водой. Если все работает – поздравляем! Вы смогли правильно установить водонагреватель.
С учетом растущих коммунальных тарифов в последние все более актуальны накопительные водонагреватели, которые могут выполнять роль как основного, так и дополнительного источника горячего водоснабжения. В сегодняшней статье речь пойдет о самостоятельной установке бойлеров.
Важно! Зачастую бойлеры ставят в туалете, ванной комнате или на кухне – то есть в непосредственной близости от водозаборных точек.
Установка бойлера своими руками – возможно ли?
Сразу отметим, что в отсутствие минимальных познаний в области сантехники лучше доверить установку специалистам. Это в большей мере касается квартир, ведь если при монтаже будут допущены ошибки, то пострадают в первую очередь соседи снизу.
Проще говоря, самостоятельная установка – процедура рискованная. Но если тщательно изучить инструкцию производителя и действовать строго по технологии, то никаких проблем возникнуть не должно, тем более что такой вариант имеет свои преимуществ
а, такие как:
Более того, если в помещении, в котором установлен водонагреватель, начнется ремонт, то никакие специалисты для демонтажа устройства не понадобятся, т. к. все можно сделать своими руками.
Что потребуется в работе
Для монтажа нужно приготовить ряд инструментов:
- перфоратор;
- рулетку;
- монтажный уровень;
- крестовидную отвертку;
- пассатижи;
- разводной ключ;
- маркер.
Помимо того, потребуется покупка:
- полипропиленовых труб;
- ленты ФУМ (или, как вариант, льняной пакли).
Установка водонагревателя на стену (традиционный вариант)
Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.
Важно! Высота крепления зависит только от удобства использования. Пользователь должен легко включать тот или иной температурный режим, если понадобится.
Ниже приведена последовательнос ть действий.
Шаг 1.
Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.
Шаг 2.
ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.
Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.
Шаг 3.
После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.
Важно! В самой планке отверстия не предусмотрены. Крепление осуществляется при помощи крючковидных анкеров.
В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.
После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.
Шаг 4.

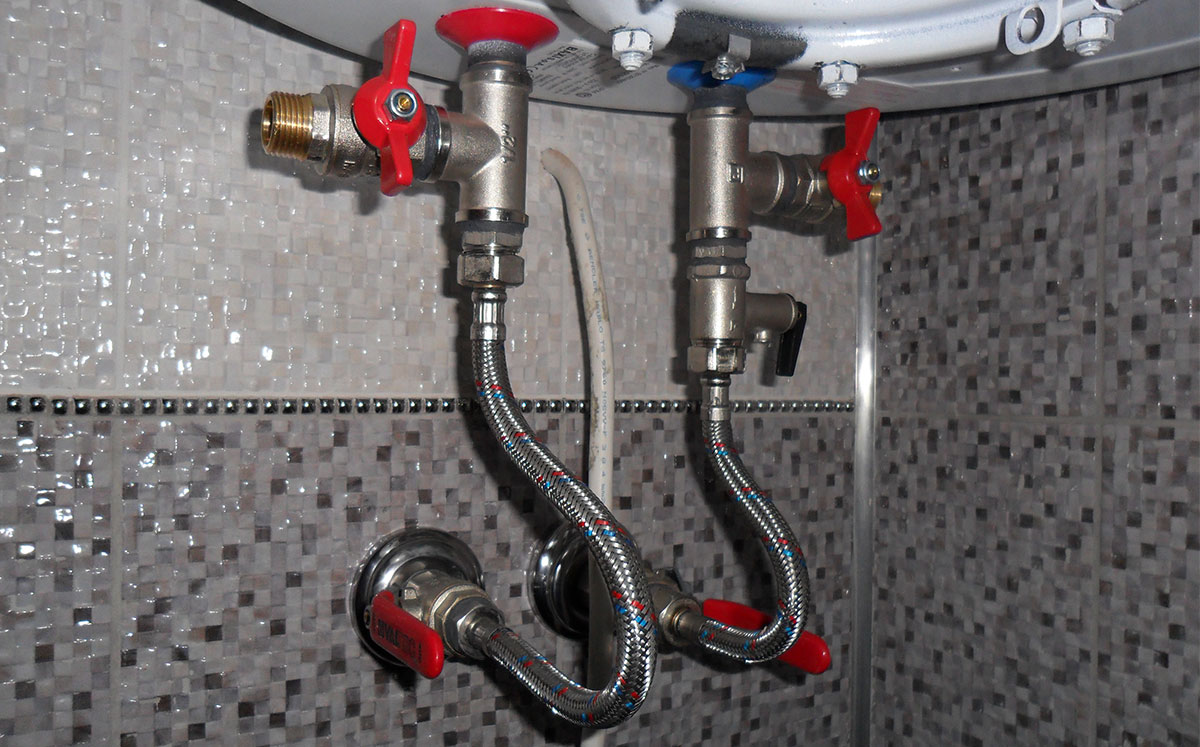

При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:
- красный для горячей воды;
- синий для забора холодной.

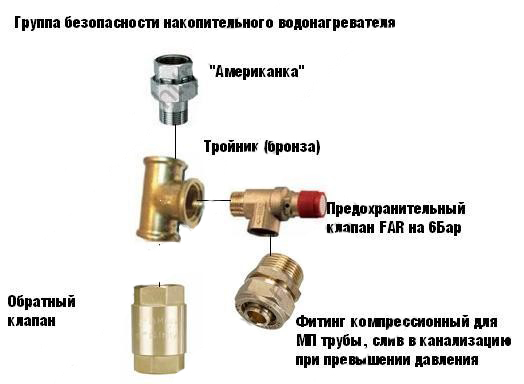

Клапан-предохран итель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.
Видео – Нужен ли предохранительны й клапан
Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.
«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.
Шаг 5.

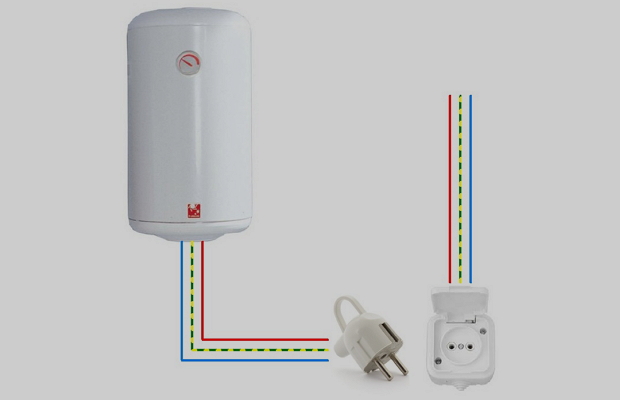

Предохранительно е реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.
Можно пойти другим путем – поставить автоматический переключатель.
Это удобно тем, что все клеммы переключателя уже обозначены:
- синий провод нулевой;
- коричневый для фазы;
- желтый (или любой другой цвет кроме первых двух) для заземления.
После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.
Важно! Недопустимо подключение прибора к розеткам, мощность которых превышает 3 кВт. Кроме того, подключение других электроприборов к этой розетке недопустимо.
Шаг 6.
Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.
Видео – Установка и подключение водонагревателя
Особенности монтажа в квартире
Главная особенность городской квартиры – это недостаток пространства. Если стены туалета отделаны плиткой, то установить там бойлер будет достаточно сложно. Единственным вариантом в данном случае будет установка на задней стене, где обычно располагается небольшой шкафчик для маскировки труб канализации или хранения бытовой химии.
Шаг 1.
Сразу отметим, что в шкафчик можно поместить нагреватель объемом не больше 10 л. Вначале шкафчик освобождается от всего содержимого – чистящих средств, полок, крышки и дна.
Шаг 2.
Затем отмечается межцентровое расстояние креплений, габариты шкафчика и зазор между ним и стеной. Последняя размечается, обозначаются точки крепежей. В соответствующих местах проделываются отверстия, забиваются дюбели, в которые вкручиваются анкеры.
Шаг 3.
Водонагреватель навешивается на анкеры.
Шаг 4.
Шкафчик собирается обратно (конечно, полки и дно уже не используются), а прибор подключается так же, как в предыдущем пункте статьи.
Иногда водонагреватели устанавливаются под раковиной, но для этого подойдет лишь негабаритное устройство прямоугольной формы. В таком месте бойлер не помешает, к тому же его поверхность будет защищена от воды.
Важно! При подключении к электросети нужно позаботиться о заземлении и отдельной проводке.
Мнение о том, что компактные нагреватели малопроизводител ьны, ошибочно. Большая их часть имеет достаточную мощность для того, чтобы нагревать более 2 л воды за минуту. В остальном установка нагревателя под раковиной не имеет никаких отличий от традиционного способа монтажа.
Особенности монтажа бойлера на даче

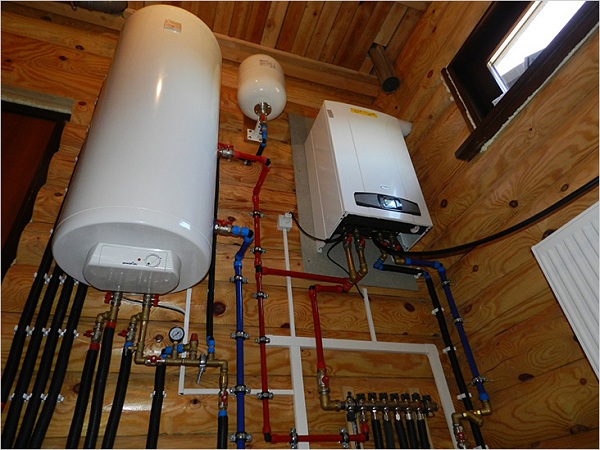

Бойлеры широко используются в частных домах. Если речь идет о даче, на которой проживают преимущественно по выходным, то котла отопления там, вероятно, нет. Поэтому при каждом визите возникают определенные трудности, связанные с горячим водоснабжением. Чтобы избежать их, устанавливают бойлер.

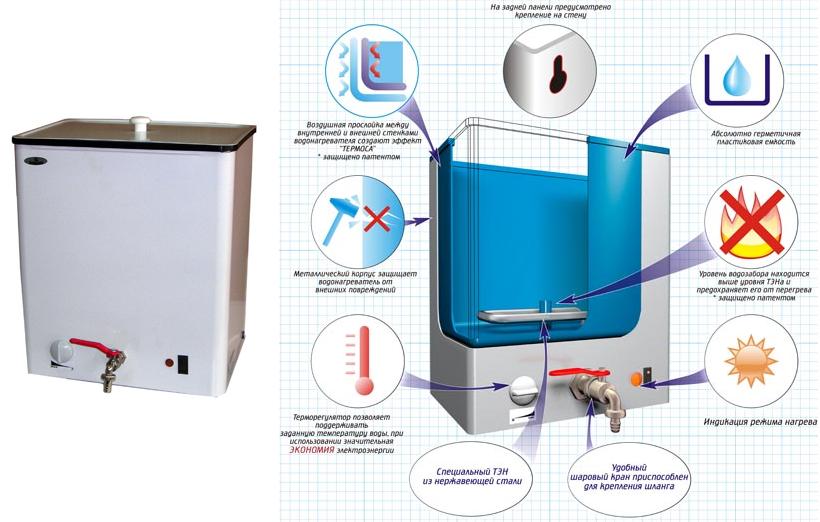

Эксплуатационная специфика водонагревателей на даче заключается в том, что напор воды практически всегда непостоянен. Это уже не городская квартира, в которой напор всегда одинаков, т. к. снабжается от централизованной водопроводной сети.
Ввиду этого на дачах водогрейное оборудование устанавливается на 2 м выше ближайшей водозаборной точки. Благодаря этому вода будет циркулировать естественным путем даже в отсутствие напора.
Касаемо технологии монтажа, то она в данном случае прежняя.
При установке/эксплу атации бойлера не рекомендуется:
Видео – На что обратить внимание при монтаже
В качестве заключения
Научный прогресс уже достиг такого уровня, при котором каждый в силах обеспечить себе комфортные условия проживания (в том числе и горячую воду) независимо от того, в городе он живет или за его пределами. Покупка накопительного водонагревателя дает ряд преимуществ, а основным из них является полная независимость от централизованног о водоснабжения. С последним, как известно, достаточно часто случаются запланированные и незапланированны е отключения.
Ассортимент современных бойлеров достаточно широк для того, чтобы каждый мог подобрать себе модель, соответствующую всем требованиям и предпочтениям.
Горячее водоснабжение в современной квартире или частном домостроении уже давно считается нормой. Но большинство домов частного и загородного сектора по-прежнему остаются не подключёнными к центральной магистрали подачи горячей воды. Именно по этой причине многие домовладельцы стремятся обустроить в своём жилище автономный нагрев воды. При этом самым простым решением считается монтаж бойлера, который можно выполнить самостоятельно. На сегодняшний день сложно найти строение, в котором нет электричества и поэтому устанавливать водонагревательный прибор своими руками достаточно просто.
Специалисты выделяют два основных вида бойлеров – проточного и накопительного типа. Основное различие таких моделей заключается принципом работы прибора и как следствие потребляемой водонагревателем электрической энергии. Поэтому прежде чем сделать окончательный выбор, не помешает ознакомиться с некоторыми нюансами монтажа и особенностями составных частей
водонагревательного прибора. В проточных бойлерах нагрев воды происходит путём пропускания постоянного потока через нагревательные элементы. В свою очередь, в устройстве накопительного типа жидкость нагревается в специальном резервуаре, в котором установлены ТЭНы.
С целью сэкономить в процессе приобретения подходящей модели прибора для нагрева воды следует учитывать, что небольшого 20 литрового бойлера вполне достаточно для обеспечения горячим водоснабжением маленького дачного домика
, где отсутствует душ или ванная. В загородном коттедже или государственной квартире с душевой вполне подойдёт модель накопительного водонагревателя объёме 60-80 литров. В свою очередь, если жильцы дома любят расслабиться в горячей ванной, то лучше отдавать предпочтение бойлерам с резервуаром от 100 и более литров. Но с увеличением объёмов водонагревателя нужно понимать, что понадобиться больше места для установки, о чём также не нужно забывать при выборе подходящей модели агрегата.
Прежде чем подключать накопительный электрический бойлер к водопроводу или электрической сети важно ознакомиться с требованиями
, которые предъявляются к безопасности эксплуатации водонагревательного устройства.
Немаловажную роль играет состояние водопровода в квартире – если оно вызывает сомнения, то целесообразно перед установкой водонагревателя заменить старые поржавевшие металлические трубы новыми металлопластиковыми аналогами.
Что может понадобиться для установки бойлера своими руками?
Прежде чем начнётся непосредственная установка водонагревательного прибора накопительного типа своими руками нужно просмотреть видео монтажного процесса, а также запастись минимальным комплектом инструментов и расходных материалов:
В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:
- трёхжильные медные или алюминиевые кабели и гофра;
- мощный автомат или качественная розетка.
Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.
Подключение холодной воды и вывод горячего трубопровода
Итак, водонагревательное устройство выбрано, комплектующие подготовлены, инструмент находится под рукой. Установка накопительного бойлера своими руками не подразумевает получения какой-либо разрешительной документации или составления проекта и других нюансов, сопутствующих газовому оборудованию. В свою очередь, сама схема установки водонагревателя простая, особенно если ознакомиться с видео врезки бойлера в водопровод и придерживаться рекомендаций специалистов.
- Устанавливать водонагревательное устройство нужно только после водяного счётчика
и только трубами соответствующего диаметра. - Врезка фитингов и тройников в трубу горячего и холодного водопровода должна происходить только после того, когда в доме будет перекрыта подача водоснабжения.
- Пакля или уплотнительная лента наматывается строго по часовой стрелке. При этом не стоит переусердствовать, хватит от 5 до 10 витков материала, излишки которого выдавятся во время закручивания.
- На входной штуцер бойлера для подсоединения холодного водопровода монтируется обратный клапан, идущий в комплекте с водонагревателем. Клапан накручивают на муфту, а уже на него фитинг для подсоединения входной трубы. По аналогии монтируется переходник на выходе водонагревателя.
- Когда все фитинги и переходники находятся на своих местах, можно устанавливать водонагревательный прибор на стену и выполнять подключение труб горячего и холодного трубопровода.
- Металлопластиковые трубы нужно вставлять в фитинги до упора, предварительно развальцевав обрезанные концы. В процессе затяжки гаек не стоит прилагать чрезмерных усилий
, чтобы не повредить их.
Лучше выполнить затяжку гаек потом, в процессе проверки водопровода при подаче воды в случае обнаружения течи. Также нужно помнить, что на выходном и входном патрубке бойлера обязательно устанавливается запорная арматура.
Подключение бойлера к электросети
Для подключения накопительного бойлера своими руками предварительно нужно ознакомиться с видео, проведения электромонтажных работ. После чего придётся отправиться в магазин за приобретением медного кабеля, сечением 2,5 мм. Кабель с таким сечением способен выдержать нагрузки до 20 ампер. При этом, если мощностные показатели бойлера составляют 2 кВт, то токовые нагрузки не превысят 10 ампер.
После того как резервуар будет заполнен и из смесителя потечёт вода, его перекрывают. Наполненный водой бойлер создаёт определённое давление в трубопроводе поэтому выждав несколько часов нужно проверить все места стыков труб
на наличие протечки. При обнаружении последней нужно поджать гайки.
Особенности использования водонагревателя проточного типа

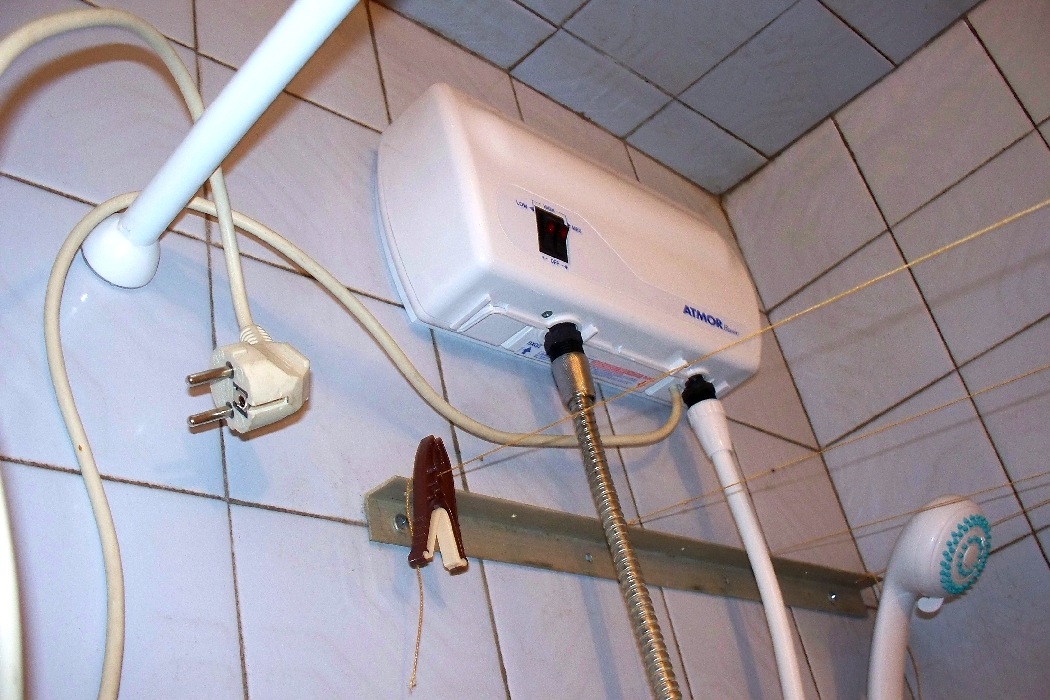

Проточные водонагреватели благодаря своим компактным размерам можно устанавливать не только стационарно, а и использовать в качестве переносного прибора. Для временного подключения прибора подойдёт стандартный душевой шланг. В трубу холодного водопровода монтируется тройник, в который вкручивается запорный вентиль и за ним устанавливается шланг, соединяющий, холодную воду с проточным бойлером.
В случае со стационарной установкой проточного водонагревателя используют схему одновременной подачи и забора воды. Монтаж выполняется параллельным способом к системе водоснабжения частного дома или квартиры. Такой способ подразумевает установку тройников совместно с вентилями на каждую трубу. Благодаря этому, в случае необходимости нагреватель проточного типа можно полностью исключить из системы
внутриквартирного водоснабжения.

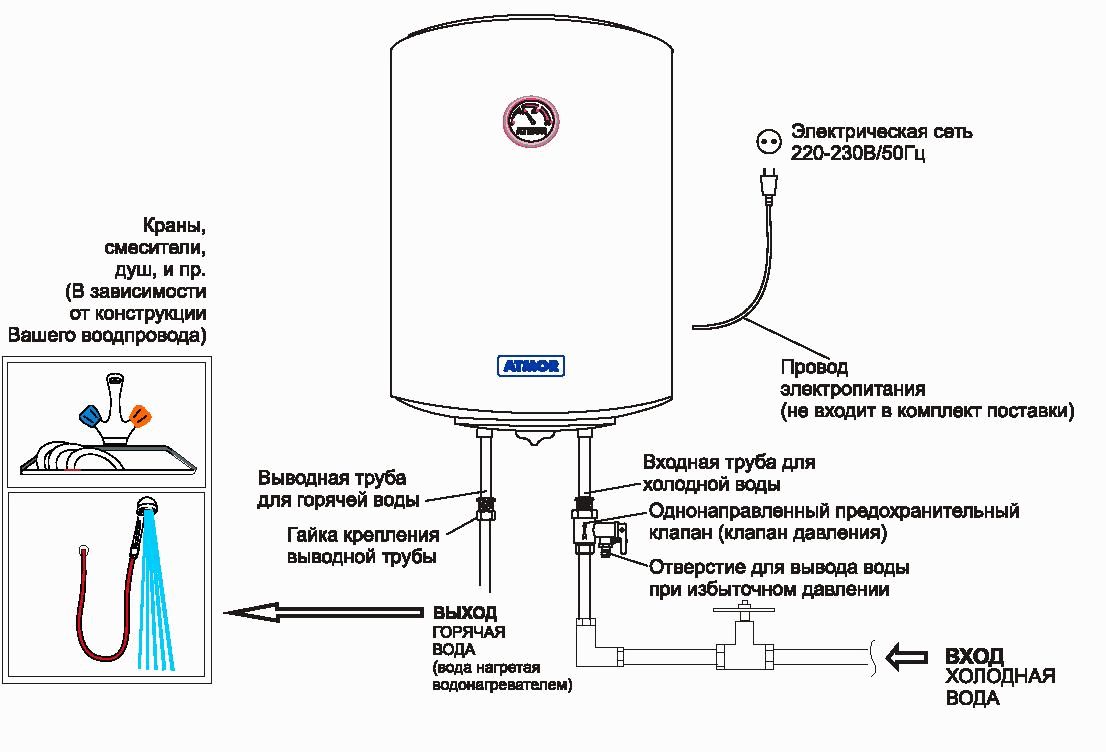

Трубу холодного водопровода подключают на вход бойлера, а с выхода прибора выполняют подсоединение к горячей трубе с помощью армированного шланга. В случае установки водонагревателя в многоквартирной постройке важно перекрыть вентиль горячей воды на центральном стояке, чтобы не допустить попадания нагретой жидкости в водопровод соседней квартиры.
Как видно, устанавливать бойлер как проточного, так и накопительного типа достаточно просто и, вполне возможно, своими руками. А если у кого-то остались вопросы, то в статье представлено подробное видео по врезке водонагревателя в систему водоснабжения и подключению к сети переменного тока.
Перед тем, как начнется установка бойлера своими руками, следует проверить, достаточно ли велико сечение проложенной в стенах проводки. Например, для подключения водонагревателя мощность в 2 кВт потребуется медный кабель, сечение жил которого составляет 2.5 мм 2 и более. При перегрузке электропроводка может начать плавится. Это грозит возникновением пожара.
Для подключения водонагревателя необходимо врезаться в трубы. Зачастую их состояние, особенно в старых домах, оставляет желать лучшего. Поэтому не редко желающим установить бойлер необходимо заодно ещё и поменять трубы в квартире.

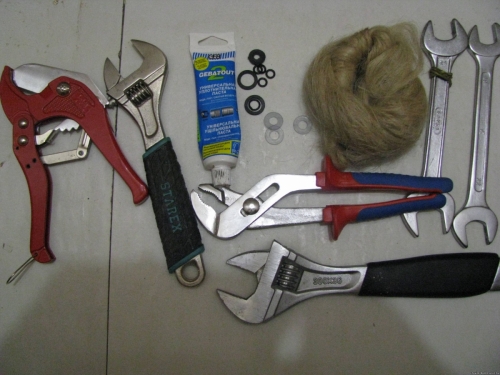

Необходимые инструменты для самостоятельной установки бойлера
Самостоятельная установка бойлера возможна только при наличии всех необходимых инструментов, к которым относятся:
- перфоратор;
- набор буров;
- накидные и разводные ключи;
- набор отверток различного типа (шлицевые и крестовые);
- пассатижи;
- кусачки.
Помимо инструментов потребуются материалы, без которых осуществить монтаж бойлера будет невозможно:
- пакля (или подмотка иного типа);
- фум лента;
- запорная арматура (3 крана);
- тройники (3 шт.);
- соединительные шланги достаточной длины;
- трубы.
В том случае, если потребуется замена части электропроводки, необходимо запастись следующими предметами:
- 3-х жильным медным кабелем сечением не менее 2.5 мм 2 ;
- розеточным блоком с заземлением;
- изолентой;
- автоматом.
Установка накопительного бойлера
Для того, чтобы узнать, как правильно установить бойлер, необходимо ознакомиться с прилагающейся документацией. Так как каждая модель имеет свои особенности, все их необходимо учитывать при монтаже. Чаще всего в квартирах устанавливаются накопительные водонагреватели, так как они потребляют меньшее количество электричества, а стоимость их невелика.
Сам монтаж бойлера осуществляется в следующем порядке:
- стена размечается, на ней монтируется крепежная арматура;
- водонагреватель размещается на стене;
- осуществляется врезка в водопровод;
- емкость наполняется водой, проверяется отсутствие течей;
- подается электропитание, проверяется работа устройства.
Разметка осуществляется при помощи обычного мела. После того, как точки для крепежа отмечены, следует перфоратором просверлить отверстия внутрь стены. Далее при помощи киянки или обычного молотка забиваются дюбеля. На них вешаются крючки или иной крепеж, идущий в комплекте с водонагревателем. Количество отверстий, которые необходимо просверлить, может быть 2 или 4.
Очень важно учесть высоту водонагревателя. Так как довольно часто случается, что расстояние от крепежа до верхней части корпуса очень велико. И, промахнувшись, можно запросто не уместить нагреватель по высоте. Поэтому прежде, чем приступать к разметке, стоит воспользоваться рулеткой и проверить высоту.
Для того чтобы узнать, как установить бойлер своими руками так, чтобы избежать последующей его поломки, необходимо обратиться к опытным слесарям. Также следует воспользоваться их помощью, если водопроводные трубы сгнили – потребуется полная их замена. Если же трубы в порядке, то подключение бойлера проблем не вызовет. Когда имеются уже выведенные краны – достаточно просто соединить их с бойлером при помощи заранее приобретенных гибких шлангов. Выводы на горячую, а также холодную воду обозначены красным и синим цветами соответственно.
Если же заранее подготовленные отводы для подключения отсутствуют, то необходимо смонтировать их самостоятельно. Для этого потребуются металлопластиковые или же полипропиленовые трубы, а также пару часов времени.
Особое внимание необходимо уделить клапану, сбрасывающему избыточное давление. Его необходимо правильно установить, выбрать верное направление течения воды.
Данный клапан в автоматическом режиме осуществляет стравливание избыточного давления, если таковое возникает в процессе работы. Что дает возможность избежать поломки бойлера, а также затопления. Именно поэтому использование такого клапана строго обязательно. Если в комплекте он отсутствует, следует приобрести его отдельно.
Когда все монтажные работы завершены, необходимо полностью заполнить водой емкость и продержать её в таком состоянии в течении одного часа. Если течи не обнаружены, можно включать водонагреватель в сеть и осуществить пробный нагрев воды.
Инструкция по самостоятельной установке бойлера имеется на многих интернет ресурсах. Именно поэтому в большинстве случаев участие специалиста в данном процессе не требуется. Для успешного монтажа достаточно лишь приобрести необходимое количество материала и обязательный инструмент.
Видео инструкция по самостоятельному подключению бойлера
Еще видео о способе подключения бойлера
Установка бойлера в частном доме, в квартире или на даче является разумным решением для обеспечения горячей водой требуемых помещений. Монтаж аппарата можно доверить специалистам, а также, если у вас есть необходимые навыки, установка водонагревателя своими руками не вызовет затруднений.
Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.
Общие правила
Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.
- Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
- Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые
, рекомендуется их заменить полностью или хотя бы участок врезки. - В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
- В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
- Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию
от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.
Водонагреватель на укрепленной стене дачного дома
Монтаж водонагревателя
После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.
Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам
. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.
Подводка делается следующим образом:
- Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны
(4 и 5). - Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
- Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
- Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники

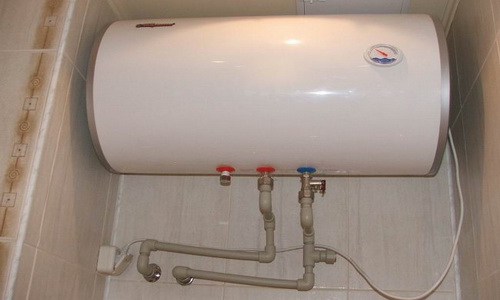

(6 и 7), от которых пойдет разводка на аппарат. - На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
- На подводке с холодной водой необходима установка предохранительного клапана
(12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13). - Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.
Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды.
Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.
Подключение к электросети
Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит
с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО
(устройства защитного отключения), которое убережет человека от удара током.
Ниже приведена схема подключения аппарата к сети.
Если вы недостаточно хорошо разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к специалисту, который сделает правильное подключение электроприбора.
Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:
- включать установленный агрегат, не наполненный водой;
- подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
- снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
- заниматься установкой, если вы не знаете, как установить бойлер своими руками;
- применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
- устанавливая агрегат, игнорировать монтаж предохранительного клапана;
- не соблюдать правила установки и безопасности.

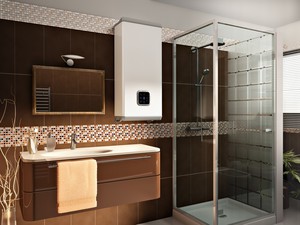

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.
