Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.
  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

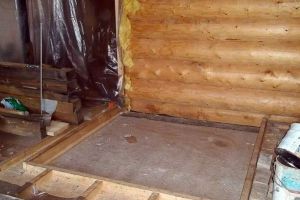

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.
  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1: 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1: 2: 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.
  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.
  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

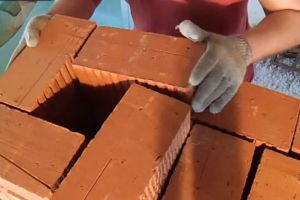

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

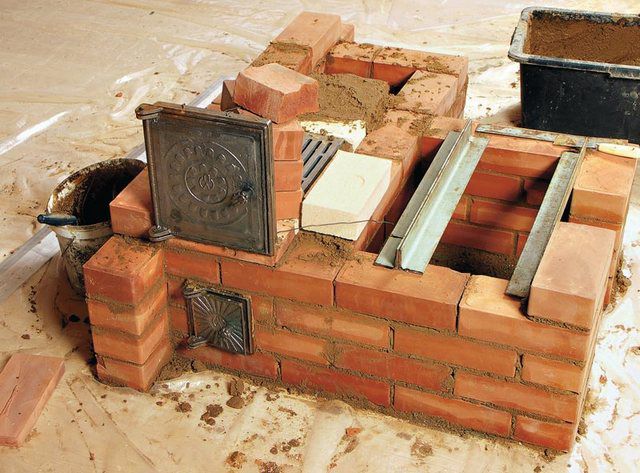

Как пример использования реек, можно рассмотреть данное фото.

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

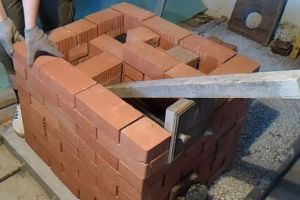

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементов Количество (шт.) Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы) 281÷285 250×120×65
Шамотный кирпич огнеупорный марки Ш-8 82÷85 250×120×65
Дверца топочная 1 210×250
Дверцы для очистных каналов 2 140×140
Дверца для поддувала 1 140×250
Задвижка летнего хода для дымохода 1 130×130
Задвижка топки 1 130×130
Задвижка для варочной плиты 1 130×130
Колосник 1 200×300
Варочная панель одноконфорочная 1 410×340
Стальная полоса 1 40×260×5
1 40×350×5
1 40×360×5
Стальной уголок 1 40×40×635
3 40×40×510
4 40×40×350
Кровельное железо 1 380×310
Предтопочный металлический лист 1 500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

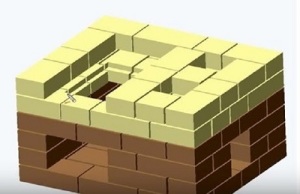

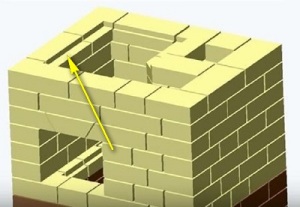

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка) Краткое описание выполняемой операции

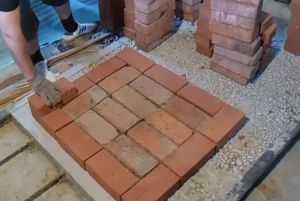

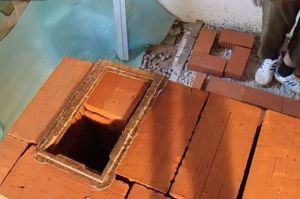

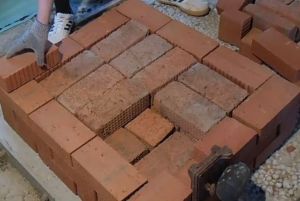

Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.
Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.
В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.

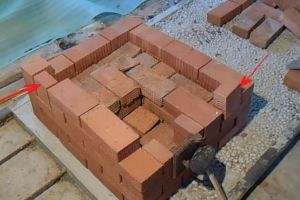

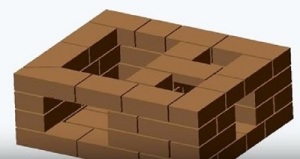

Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.

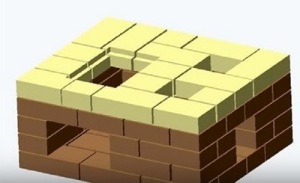

Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.

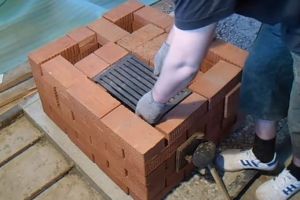

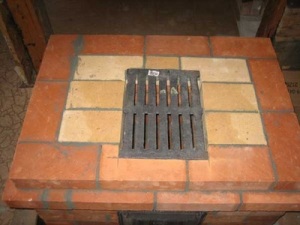

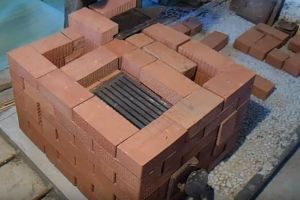

После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.

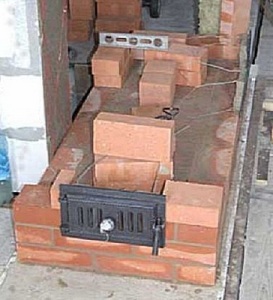

Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.

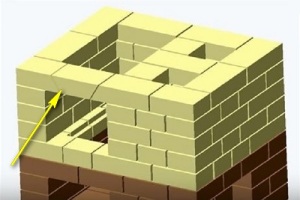

При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.

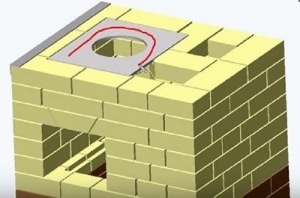

После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.

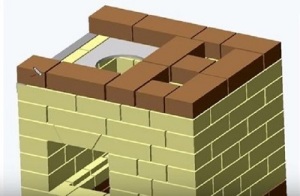

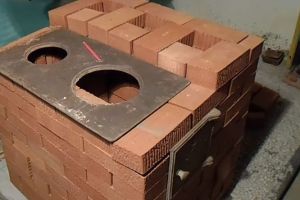

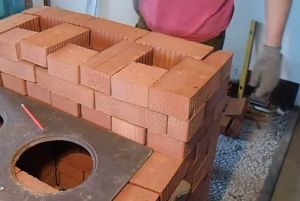

Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.

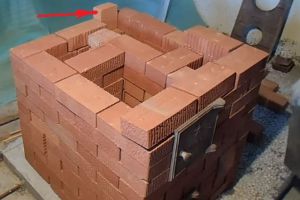

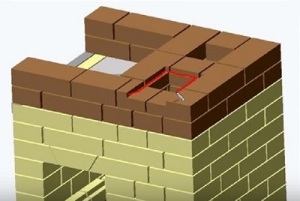

13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки
проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Чтоб узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет
меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую
работу.

Печи по своей функциональности подразделяют на три основных типа —
варочную, отопительную и варочную-отопительную
. Выбирая подходящую конструкцию, в первую очередь
нужно определиться, что именно будет т
ребоваться от нее
.

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще
и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом с большой площадью, и в ее
конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее
расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи


Выбрав нужную модель печи, нужно присмотреть для нее
подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

  • Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —
    в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
  • Нежелательно строить печь
    у внешней стены, так как там она будет быстро выхолаживаться.
  • При установке печки между двумя помещениями, ее
    также нужно отделить от стен жаростойкими материалами.
  • Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
  • Для того, чтобы
    работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты
.

Инструменты, стройматериалы для кладки кирпичной печки


В зависимости от величины печи, для нее
требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» —
это подмостки, которые облегчат работу на высоте, когда печь
будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой
емкость
с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный —
это «козелок»
. Таких приспособлений нужно иметь два, так как если их поставить на определенном
расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности

, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

1. Кирка
нужна будет для разделения и обтесывания кирпича.

2. Метелочка
, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки
внутри кладки.

3. Уголок —
поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания
кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров —
для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую
чертилку
используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце
представляет собой отрезок трубы, который тоже используют для обтески
изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева —
для замешивания и растирки
раствора
.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь
не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость
для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка
колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный
красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент
, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Подготовка места для возведения печки

Обычно фундамент дл
я печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко
с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

  • Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
  • Если фундамент ленточный или пол деревянный, то придется
    устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить
в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

  • В открывшемся грунте копается котлован, глубиной в 400—
    500 мм.
  • На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины —
    из щебня, слои хорошо утрамбовываются.
  • Далее,
    по периметру котлована устраивается опалубка для заливания бетона —
    она должна подниматься над основным полом на 100 ÷ 120 мм
  • Нижний слой фундамента, примерно
    до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
  • После того как
    нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.
  • Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.Затем на этой поверхности делается разметка —
    вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

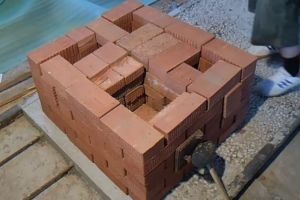

Кладка насухо

  • Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
  • Производя этот процесс вн
    имательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных
    каналов и устройстве топки и подувала.
  • Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами —
    оно при основной кладке будет заполняться раствором, образуя швы.
  • После того, как
    вся модель печи до дымоходной
    трубы будет выложена, ее
    вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем
    . Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
  • Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
  • Кроме этого
    нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно
    в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
  • Уложив два — три
    ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
  • Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленно видео показана схема возведения компакиной отопительной речки, которая подойдет даже для очень небольшого помещения. правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит
, при ее
топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти
полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы —
с другой стороны конструкции, и выдержанная закругленность
углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

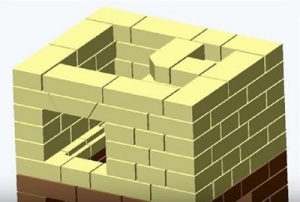

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки

стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы
не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

  • Итак, с первого ряда начинается формирование поддувальной камеры.

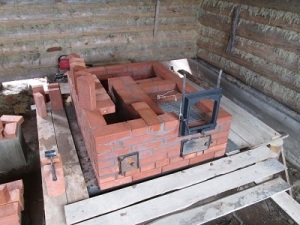

  • На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.
  • С четвертого
    ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
  • На пятом ряду укладывается колосниковая решетка
    .
  • Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а
    также

    , если
    это необходимо, подпорка ставится и с лицевой стороны дверцы.

  • На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
  • На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
  • На одиннадцатом ряду на оставленный проем
    укладывается варочная плита, под ее
    края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
  • С двенадцатого по шестнадцатый ряд выводится варочная камера.
  • На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
  • Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
  • На двадцатом ряду устанавливается еще
    одна дверца, и начинают формироваться очистная камера и ниша для сушки.
  • На 22-
    ом

    ряду дверца камеры перекрывается кладкой.

  • На 23-ем
    ряду камера перекрывается полностью, а в ее
    конце оставляется отверстие, которое продолжит дымоотводный канал.
  • На 24-
    ом

    ряду металлическими полосками перекрывают сушильную нишу.

  • На 25-
    ом

    устанавливают дверцу камеры очистки.

  • На 27-
    ом

    дверцу перекрывают кладкой.

  • На 28-
    ом

    перекрывается полностью вся камера.

  • На 30-
    ом

    ряду, на дымоотводные каналыустанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее
    вставляется задвижка.

  • С 31-ого
    по 35-
    ый

    ряд выкладывается отрезок дымоходной
    трубы.

  • С 35-ого
    по 38-ой
    начинается сооружение распушки трубы.
  • Далее, идет
    кладка трубы, которая уже имеет свою собственную
    нумерацию. С первого по 26-ой
    ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
  • На третьем ряду ставят еще
    одну дверцу на очистную камеру.
  • На 27-
    ом

    ряду ставят еще
    одну задвижку дымохода.

  • На 29-
    ом

    делают расширение трубы на один ряд, а на 30-
    ом

    ее
    приводят в начальную форму.

  • Начиная с 31-ого
    ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее
необходимо изолировать от него него
рючими материалами —
это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое
проходит т
руба, после постройки обязательно закрывается гидроизоляционным материалом, который
накладывается как на трубу, так и на кровлю.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены
и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

  • На место, куда он будет установлен, сначала монтируют металлические уголки —
    они станут надежными
    опорами для шкафа.

Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками

Видео: технология кладки эффективной печи с духовым шкафом

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях —
размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее
можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая
это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно
очень быстро прогорит. Емкость
в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что
меньше места остается
для варочной плиты, или же топку придется
делать более глубокой, а значит
, увеличатся общие габариты печки, что
не всегда возможно
в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее —
какие функции должны в ней быть реализованы, ее
размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи —
это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Выбор печи зависит от функциональных,эстетических запросов заказчика и размеров дома.

Печное отопление пользуется неизменной популярностью. Самыми распространенными являются кирпичные печи. Их существует множество видов. Выбор типа кирпичной печи зависит от многих факторов: ее функций, размеров дома и так далее. Ниже рассмотрена схема кладки одного из самых простых вариантов отопительного устройства.

Материалы для постройки печи

За основу для постройки взяты Стержнева из книги Школьника.

ПТОУ-2500 довольно проста в постройке. Она способна хорошо протопить небольшое помещение или смежные комнаты. Печь кладется на фундамент. Если в вашем доме фундамент представляет собой железобетонный монолит, то никаких дополнительных действий вам не понадобится. В противном случае вам придется залить отдельную бетонную плиту.

Так, согласно схеме для постройки печи, вам понадобится:

  • кирпич керамический (примерно 250 шт.);

    Схема сборки печи ПТОУ-2500.

  • кирпич тугоплавкий (110 шт.);
  • глина обыкновенная (0,2 куб.м);
  • глина шамотная (12 кг);
  • песок (0,2 куб.м);
  • колосниковая решетка (250х250 мм);
  • топочная дверка (250х205 мм);
  • поддувальная дверка (130х140 мм);
  • прочистные дверки 2 шт. (130х140 мм);
  • дымовая задвижка 130х130 мм;
  • предтопочный лист (листовая сталь 500х700 мм);
  • рубероид для гидроизоляции (1,2 кв.м).
  • Перед началом строительства кирпичной печи необходимо определить, где будет находиться центр будущего дымохода. Он должен быть расположен на достаточном расстоянии от поверхностей, которые легко возгораются. Кроме того, труба не должна пересекаться со стропилами и лагами, чтобы не пришлось их пилить. Даже если у вас есть готовая схема постройки печи, многие мастера-печники советуют перерисовать ее от руки. Это поможет вам продумать и осознать сам процесс постройки печи. Кроме того, если в схеме есть какие либо неточности, вы сможете их найти и исправить.

    Устройство печи

    Сама печь состоит из четырех основных частей, без учета трубы дымохода:
    выстилки,

    Порядовка зольника.C 1 по 4 ряд.

    зольника, топливника и конвектора.
    Выстилка представляет собой два сплошных ряда. Для нее подойдет любой кирпич. Зольник и подтопочная камера имеют кладку в 4 ряда. Для него используют исключительно полнотелый кирпич. Топливник кладется в 11 рядов из шамотного кирпича. Конвектор также состоит из полнотелых кирпичей. Он имеет 17 рядов. Соединительным элементом кирпичной кладки является глина. Можно ее накопать и замешать самостоятельно, но намного проще купить готовую смесь в магазине.

    Для начала нужно . Так, для постройки печи вам понадобится около 200 шт. обычного кирпича и 80 шамотного: 28 на выстилку (В.), 31 на зольник (З.), 80 на топливник (Т.), примерно 141 на конвектор (К.).

    Целых кирпичей со скосом нужно 2 на З. и 4 на Т.

    К-чей ¾ в длину — 12 З., 27 Т., примерно 48 К.

    К-чей ¾ в ширину — 2 З. и 2 Т.

    К-чей ½ — 10 Т., 23 К.

    К-чей ¾ в длину со скосом — 2 Т.

    К-чей ½ в ширину — 2 Т. и 4 К.

    К-чей ¼ — 2 К.

    Он нарезается при помощи болгарки с алмазным диском. Толщина швов при кирпичной кладке должна составлять 3-4 мм. Стоит учитывать, что дешевый кирпич может иметь разные размеры, поэтому будьте внимательны при его укладке. Для того чтобы следить за горизонтальностью рядов, натяните несколько веревок от потолка к полу. Это можно сделать, например, по углам печи. Натягивать веревки нужно при помощи отвеса.

    Строительство кирпичной печи

    Можно выделить следующий алгоритм постройки отопительных печей из кирпича. Перед началом укладки берется схема печи. Кирпичи нужно разложить по ней и написать на них номера. Это поможет вам избежать ошибок при их укладке. После этого замочите их в воде. Десяти минут будет достаточно. Предыдущий ряд нужно протирать влажной мочалкой. Наносите раствор и укладывайте кирпичи от того края, где будет находиться топочная дверца. Сначала кладутся внешние, а потом — внутренние. Проверяйте горизонтальность кладки при помощи уровня.

    Первой укладывается выстилка, а на нее зольник. Проследите за качеством кладки первого ряда кирпича, так как она очень важна для правильной кладки остальных рядов. Два кирпича этого ряда имеют срезанные углы. Во второй ряд вставляется поддувальная дверка. Она крепится при помощи проволоки, которая вдевается в специальные ушки и вмуровывается в кладку. Третий ряд состоит из нескольких кирпичей ¾ в длину. Четвертый перекрывает камеру. Делается это при помощи двух обычных кирпичей и двух кирпичей ¾; в ширину.

    Далее приступайте к укладке топливника.Топливник занимает с пятого по пятнадцатый ряды. При укладке стоит использовать специальную смесь для огнеупорного кирпича. В пятом ряду устраивается колосник. Для него создается подобие пандуса. В шестом ряду устанавливается топочная дверца по такому же принципу, как и дверца зольника. Но стоит учитывать, что устанавливать топочную дверцу сложнее из-за ее размеров и массы. Единственной особенностью седьмого и восьмого ряда является все та же дверца.9-12 р. являются стенками топочной камеры. 13-14 р. составляют свод топливника, а пятнадцатый его завершает.

    Конвектор состоит из каналов, по которым проходит горячий воздух. Для его постройки используется обычный керамический кирпич. В 16 ряду устанавливается прочистная дверка, она идентична поддувальной. 17-20 р. представляют собой систему каналов. Их внутренняя поверхность должна быть гладкой.

    Традиционный дымоход

    Традиционно такие отопительные печки имеют дымоходы из кирпича, но

    целесообразнеесделать дымоход из металлической трубы, так как его установка намного проще, чем укладка классического . Кроме того, металлический дымоход намного легче, он не так сильно покрывается сажей, как кирпичный. С учетом размеров печи диаметр трубы должен составлять около 150 мм. Для таких печей обычно рекомендуется использовать две задвижки, данная схема же предполагает одну задвижку. Соответственно из конструкции убирается 26 ряд, описанный в книге Школьника. Последующая нумерация рядов также сдвигается.

    На 21 и 22 рядах выкладывается перемычка. 23 ряд кладется так же, как 16, но вторая прочистная дверца устанавливается сбоку печи. 24 и 25 ряды соответствуют 17 и 18 рядам. С 26 (по новой нумерации) по 28 ряды формируется выходной патрубок для дымохода. Он должен иметь размеры примерно 130х130 мм. На 29-30 р. печь закрывается. Устанавливается сама труба дымохода с задвижкой.

    Трубу и задвижку можно соединить в один блок при помощи . Как правило, большинство из них можно использовать для создания деталей для печей. Для удобства сделайте первое колено дымохода длиной примерно 0,5-1 м. 31 ряд завершает печь. Щели возле дымохода промажьте глиняным раствором, а стыки сегментов дымохода — герметиком для труб. Способ вывода дымохода на крышу зависит от материала перекрытий и самой крыши в доме. Печь должна сохнуть около двух недель.

Хотя в частных домах преимущественно сейчас стоят газовые или электрические отопительные системы, многие хозяева не прочь иметь в хозяйстве простенькую, но надежную печь, которая всегда выручит в холода и избавит жилище от влажности. К тому же такое устройство, облицованное плиткой или качественным кирпичом, отлично смотрится в интерьере дачи и загородного дома. Типы печей бывают разные – исключительно для обогрева, для обогрева и готовки пищи, универсальные с и приспособлением для сушки фруктов. В данном примере мы не стали показывать, как сооружаются сложные конструкции со сводом, а ограничились примером, где происходит имитация постройки небольшой печки с отопительным щитком.

Маленькая печь из кирпича своими руками

  1. Для работы нам понадобится 250 кирпичей целых, 6 штук обрезанных на ¾, 43 половинки, 20 штук обрезанных на ¼. Всего у нас будет выложено 22 ряда кирпича. Также следует приобрести 3 задвижки, топочную и поддувальную дверцы, чугунную варочную плиту. Вы увидите, что внутрь можно закладывать кирпичи с небольшими сколами и трещинками (низкого качества), а снаружи мы выкладываем печь облицовочным материалом. Но сперва нужно под печь заложить фундамент, ведь масса подобного сооружения составляет несколько тонн, что является довольно солидной нагрузкой на основание. Лучше всего залить армированную подушку из бетона, которая имеет площадь на 15% больше, нежели площадь .
  2. В нашем случае будет построена своими руками простая печь из кирпича, которая подходит для обогрева помещения и для варки. Выкладываем первый сплошной ряд материала по выбранной вами схеме. Он должен быть максимально ровным, ведь от этого зависит надежность и красота нашей постройки. В данном примере мы не будем использовать раствор, делая лишь учебную сухую кладку для быстроты и наглядности.
  3. Закладывая второй или третий ряд, нужно выложить зольник.
  4. Дверки поддувальной камеры и очистных отсеков устанавливаются сразу. В стандартных изделиях имеются крепежные ушки, через них пропускается проволока, которая вставляется в шов. Пока раствор не высохнет, дверки фиксируются временными упорами (кирпичами или другим материалом).
  5. На четвертом ряду закладываются места для чугунных очистных дверок (у нас там находятся кирпичи, поставленные на ребро).
  6. Шестой ряд выложен. Образовывается начало 2-х вертикальных каналов. В месте установки колосников на кирпиче болгаркой выполнены выборки.
  7. Устанавливаем колосники.
  8. Заложен 7-й ряд. Колосники у нас стоят свободно (монтаж происходит без раствора), при этом они сниматься должны легко. Образовавшиеся пустоты нужно засыпать песком.
  9. Ставим дымовую задвижку на заднюю сторону печи.
  10. В нашем вопросе, как сделать печь из кирпича своими руками, мы подошли до важного этапа. Устанавливаем топочную дверцу. Это можно производить на уголок или на проволоку с гвоздями.
  11. На восьмом ряду у нас образуется соединение вертикальных каналов отопительного щитка.
  12. В месте установки очистной дверки опять ставим временно половинку кирпича на ребро.
  13. Кладем на место чугунную кухонную плиту. Желательно выпиливать под нее нишу с тепловым зазором, который потом засыпается песком, чтобы давать возможность металлу расширяться.
  14. 22 ряда будет достаточно, чтобы получилась сделанная своими руками хорошая печь на дровах из кирпича для вашего дома с превосходной теплоотдачей. Начинаем кладку трехканального отопительного щитка с вертикальными дымоходами. В дальнейшем у нас ряды (четные и нечетные) копируются.
  15. Соединяем 2-й и 3-й вертикальные каналы.
  16. Ставим вверху еще одну задвижку.
  17. Заканчиваем сооружение кладкой дымовой трубы.
  18. Работа закончена, у нас получилось сделать своими руками простенькую, но достаточно эффективную печь из кирпича для дома.
