Тема нашей статьи — агрегаты воздушного отопления. Какие они бывают? Кем и для чего производятся? В чем их преимущества перед традиционными радиаторами и конвекторами? Есть ли у их подключения как-то особенности, которые полезно знать? Давайте разберемся во всем этом.
На фото — склад отопительного оборудования российской компании Veza. Как легко заметить, большая часть зала занята воздушно-отопительными агрегатами.
Что это такое
Перед нами, в сущности, обычные тепловентиляторы. С несколькими оговорками:
- Устройства имеют большую тепловую мощность.
Намного большую, чем типичные для бытового тепловентилятора 2 киловатта. - Агрегаты в большинстве случаев ориентированы на промышленные помещения.
Приоритетна надежность, отказоустойчивость; дизайн устройства отходит на второй план.
Однако: при желании нетрудно найти модели тепловентиляторов, которые не стыдно установить в магазине или офисе. К примеру, агрегаты Tropic выполняются в довольно симпатичных корпусах из прочного пластика.
- Источником тепловой энергии может быть не только электричество, но и вода.
На источнике тепла мы остановимся чуть подробнее.
Электричество

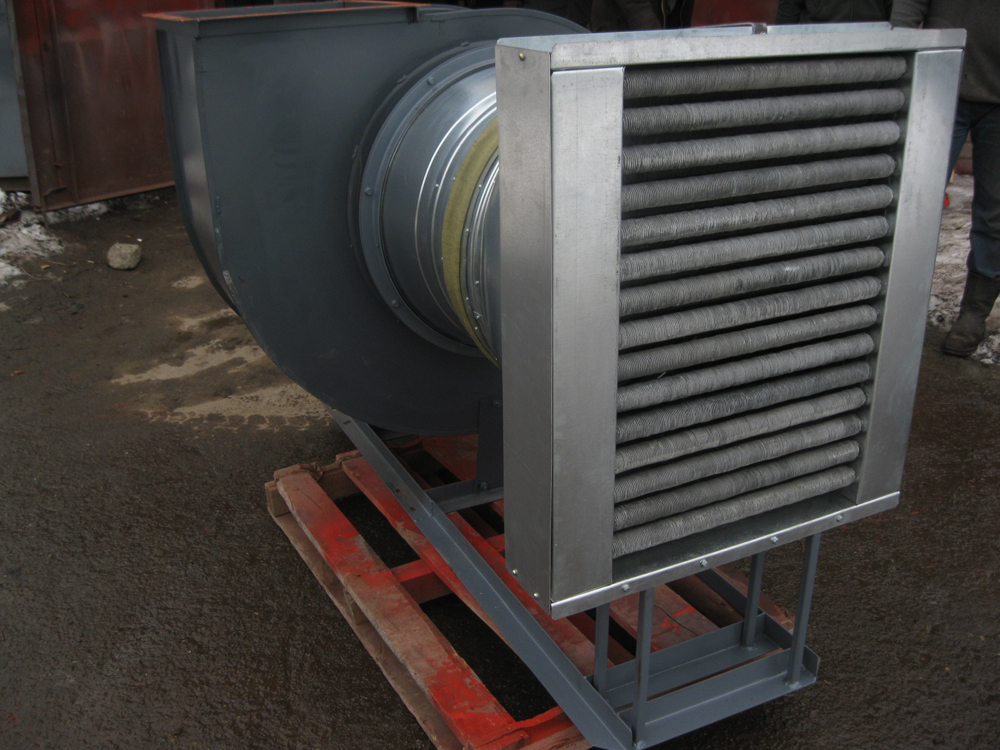

Электрические воздушно отопительные агрегаты структурно и в самом деле в точности повторяют привычный тепловентилятор: теплообменник нагревается электричеством; к нему вентилятором нагнетается воздух, который затем с помощью заслонок направляется в нужную часть помещения.
Есть, разумеется, и разница.
- Открытые спирали используются редко.
Ограниченный срок службы и тот факт, что на спирали неизбежно будет гореть пыль и мелкий мусор, против них. Типичный теплообменник — несколько трубчатых нагревателей, чаще всего с оребрением, улучшающим теплоотдачу.
Нагреватели — трубчатые ТЭНы с оребрением.
- Устройства ориентированы на обогрев больших помещений.
Мы говорим вовсе не о бытовых обогревателях: типичная мощность исчисляется десятками киловатт. К примеру, агрегат воздушно — отопительный АО ЕВР 20, производящийся заводом Укрвентсистемы, потребляет 250 КВт.
Вода

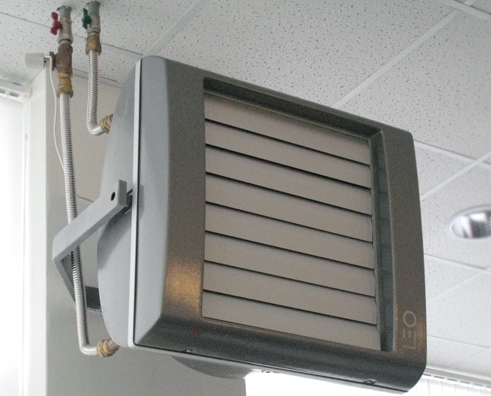

Воздушно — отопительные агрегаты с водяным теплообменником, как несложно догадаться по их названию, используют переносимое водой тепло для быстрого нагрева воздуха в помещении. Теплообменник — трубы, опять-таки с оребрением, через которые циркулирует теплоноситель. Обдув ускоряет обмен теплом с окружающим воздухом.
И в этом случае, однако, не стоит путать устройство с бытовыми фанкойлами.
Чтобы понять разницу — прочитаем спецификации отопительного агрегата СТД — 300 П, производимого группой компаний Евромаш:
- Рабочая температура теплоносителя — 150-180 градусов. Напомним, что в жилые здания не подается вода с температурой выше 95 — 105 градусов в зависимости от исполнения отопительной системы.
- Площадь поверхности теплообмена — 158-170 м2 в зависимости от типа использованного калорифера.
- Масса устройства — 530-790 килограммов.
Есть, разумеется, и более компактные устройства. К примеру, тот же Евромаш производит агрегат АО 2 — 3 тепловой мощностью 24 киловатта и массой всего 70 килограммов. Суть, однако, не меняется: с системой центрального отопления устройство несовместимо.
Однако: воздушно — отопительные агрегаты Volcano VR1 и VR2, производящиеся польской компанией EuroHeat, рассчитаны на более низкую температуру теплоносителя — 90С. При наличии отдельного элеваторного узла их все-таки можно применять с центральным отоплением. Зачем нужен собственный элеватор? Дело в том, что при врезке в общую систему домового отопления устройства будут отдавать теплоноситель, охлажденный до неприемлемо низкой температуры. Радиаторы в соседних квартирах перестанут греть.
Преимущества воздушно-отопительных агрегатов
А чем, собственно, эти устройства лучше обычных электрических конвекторов или разводки водяных радиаторов по помещению?
- Скоростью нагрева помещения.
Принудительный обдув теплообменника отберет у него гораздо больше тепла, чем конвекционные потоки. - Равномерностью распределения тепла.
Заслонки позволяют направить поток горячего воздуха в любом направлении. Конвекционные потоки поднимаются только вверх, в результате чего все тепло в помещении собирается под потолком. - Экономичностью на фоне конвекционного отопления
, вытекающей из того же равномерного распределения тепла. Чтобы температура внизу склада с 10-метровыми потолками достигла приемлемых — 16-18С, под потолком должно быть как минимум 30. При этом большая часть производимого тепла будет бесполезно рассеиваться через крышу. - Практически все воздушно — отопительные электрические агрегаты имеют мощность больше 7 КВт. Они запитываются исключительно от 380 вольт. Подключить их своими руками может любой электрик с соответствующим допуском.
- Сечение проводки для подключения лучше рассчитывать, исходя из 8 ампер на один квадратный миллиметр. К примеру, устройство, потребляющее 24 киловатта, требует минимального сечения проводки 24000/380/8=7,89 мм2.
- Водяные воздушно-отопительные приборы подключаются только и исключительно стальными трубами. Желательно-оцинкованными: тогда вы не столкнетесь с проблемами коррозии и зарастания отложениями. Металлопластик и полимерные трубы не рассчитаны на перегретую воду с температурой 150-180 градусов.
- При настенном монтаже нужно обеспечить свободный приток воздуха со стороны стены, оставив между ней и агрегатом расстояние не меньше 300 миллиметров.
- Запрещено использование электрических нагревательных установок на территории складов, использующихся для хранения летучих, агрессивных и взрывоопасных веществ. Токопроводящая пыль (к примеру, графит или мелкие опилки при металлобработке) тоже опасны.
- Для всех типов тепловентиляторных установок рекомендуется установка воздушного фильтра грубой очистки (если, конечно, он не является частью конструкции самого агрегата). Причина понятна: заклиненный любым посторонним предметом вентилятор в лучшем случае просто сгорит вследствие перегрева обмотки двигателя. В худшем же случае вслед за ним на свалку отправятся нагревательные элементы устройства.
.
Что со стоимостью? Выгодна ли она?
Здесь мы наблюдаем рост рентабельности на фоне традиционного водяного отопления с ростом мощности устройства.

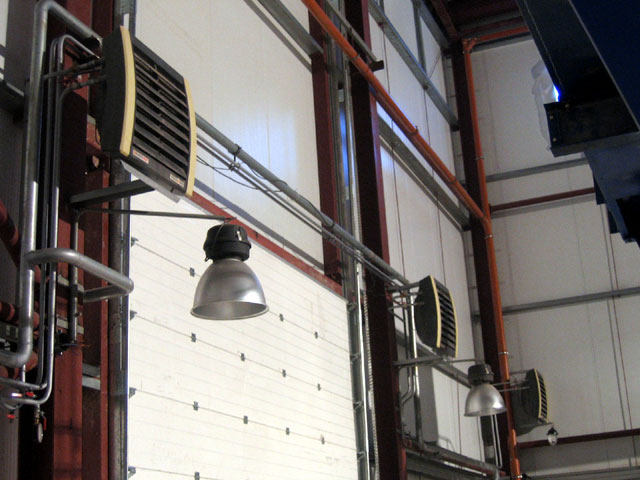

Простой пример: агрегат воздушного отопления АВО-42 стоит 12 000 рублей при тепловой мощности 12 КВт. Система водяного отопления с сопоставимой тепловой мощности обойдется примерно в ту же сумму без учета стоимости монтажа.
А вот цена устройства АВО-104 с тепловой мощностью 154 киловатта — всего 53 000, что уже как минимум вдвое дешевле затрат на трубы и радиаторы с аналогичной теплоотдачей.
Особенности монтажа и эксплуатации
Что полезно знать об этих устройствах?
Группа Компаний «ЕВРОМАШ», имеющая многолетний опыт производства и поставок воздушно-отопительного оборудования, предлагает вниманию своих партнеров воздушные отопительные агрегаты
.
Тепловой завод ЕВРОМАШ выпускает и много лет.
Отопительные агрегаты АО2 постоянно поддерживаются у нас в наличии
как на , так и на производственном складе.

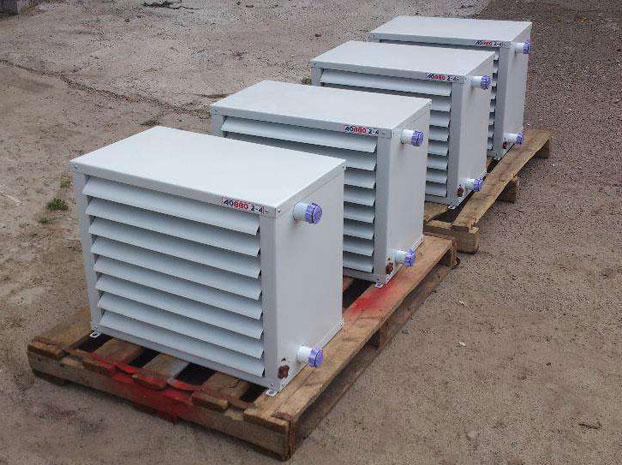

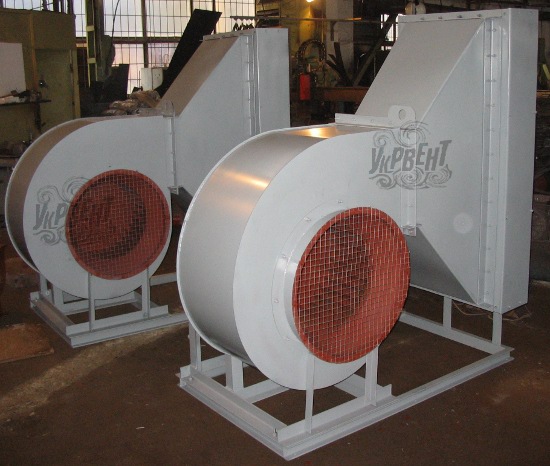

На фотографии справа открытая площадка нашего производственного склада, на которой стоят агрегаты СТД-300П и АО2 рядом с .
описание
Благодаря высокой прочности конструкции отопительные агрегаты
способны работать даже в достаточно жестких условиях эксплуатации. В настоящее время производится множество модификаций воздушно-отопительных агрегатов, что позволяет подбирать оборудование в точном соответствии с будущими условиями эксплуатации, а также всеми возможными требованиями к качеству, надежности и производительности.
Благодаря многолетнему производственному опыту и простоте конструкции, наши отопительные агрегаты
отличаются надежностью и долговечностью в работе. Вы сможете ими пользоваться много лет без капитального ремонта.
Кроме того, у нас очень интересные цены и покупка отопительных агрегатов у нашего предприятия не вызовет у Вас больших финансовых трудностей.
назначение
|
Воздушно-тепловые агрегаты Отопительные агрегаты В целом, отопительные агрегаты Они нужны там, где затруднительно применять тепловые пушки или конвекторы и при этом есть доступная сетевая горячая вода. Такой обогрев помещения — с помощью горячей воды значительно экономичнее, чем обогрев электричеством в виду его большой стоимости. |
Купить или заказать расчёт можно через сайт:
- Как нас найти
Для эффективного отапливания промышленных помещений применяются воздушно отопительные агрегаты, купить которые по выгодной цене и в широком ассортименте и предлагает компания «ПромСнабОборудование». Данными тепловыми агрегатами осуществляется нагрев смешанного, внешнего или рециркуляционного воздуха.

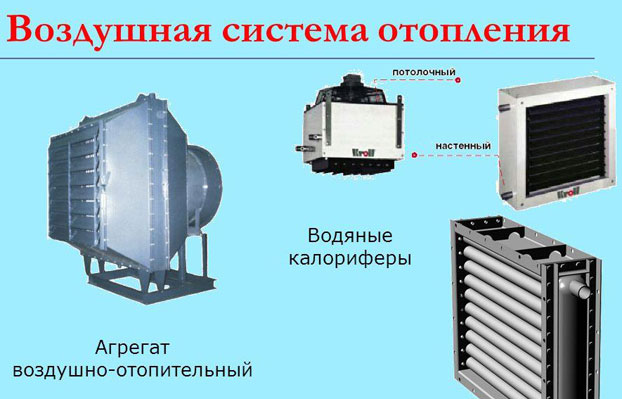

Воздушно-отопительный агрегат устанавливается, либо подвешивается на кронштейнах. Подаваемый вентилятором воздух нагревается при проходе через калорифер, и, таким образом подаётся в помещение. В состав типового воздушно отопительного агрегата входят:
- калорифер,
- теплообменник,
- воздухораспределительный клапан,
- воздушный переход,
- основание агрегата,
- осевой вентилятор.
Осевой вентилятор теплового агрегата, применяется для общего назначения, с напряжением питания силой 380В. На рынке отопительного оборудования, существуют спирально-накатные и биметаллические калориферы. Если тепловой агрегат использует горячую воду, тогда дополнительно устанавливаются водяные калориферы, а в случае, если применяется пар,- соответственно паровые.
Конфигурация и размеры, эффективность подаваемого тепла и степень комфорта зависят от сборки клапана воздушно-теплового агрегата. В стандартной комплектации отопительного оборудования предствавленного на нашем сайте, лопасти клапана обладают горизонтальным положением, благодаря чему можно выполнить регулирование воздушных потоков в вертикальной плоскости. Они, также имеют болтовую затяжку, фиксирующую направление выходящего воздуха, которая позволяет устанавливать любое удобное положение каждой лопасти агрегата.
Эксплуатационные параметры воздушно-отопительных агрегатов
Тепловые агрегаты имеют свои особенности использования, здесь перечислены основные:
- температура окружающей среды от -10 до +35°С;
- а также, при температуре 25°С и влажностью воздуха до 80%;
- невзрывоопасная среда с допустимым содержанием неблагоприятных воздушных паров, газов и пыли в концентрации, не превышающая нормы значений ГОСТ 12.1.005-88.
Наша компания является лидером в поставках воздушно отопительных агрегатов высочайшего качества. Мы предлагаем выгодные цены на воздушно-отопительные агрегаты, представленные на нашем сайте, а также максимально быстрые сроки поставки и гарантию на всю продукцию.
Чтобы купить воздушно-отопительный агрегат, оформите заказ онлайн через интернет-магазин или позвоните нашим менеджерам.
Производственно-торговая компания ПромСнабОборудование
Ваш надёжный поставщик промышленного оборудования по всей России
- гибкая ценовая политика;
- доставка по Москве, а также бесплатная доставка до вашей любимой транспортной компании;
- высокая организация процессов поставки на всех этапах, за счёт чего мы справляемся с любыми объемами заказов!
1.
2.
3.
4.
5.
Рассматривая различные варианты отопительного оборудования, нельзя не отметить такой механизм, как воздушно отопительный агрегат, который способен оказать достойную конкуренцию популярным сегодня конвекторам и радиаторам. Этот прибор отличается некоторыми особенностями установки, поэтому следует более подробно рассмотреть то, какие бывают воздушно отопительные агрегаты и каким техническими характеристиками они обладают.
Принцип работы воздушно-отопительного агрегата
По принципу своего функционирования это устройство во многом напоминает привычный всем тепловой вентилятор.
Однако такое оборудование все же имеет некоторые специфические особенности:
- мощность, которой обладает агрегат воздушного отопления, является довольно высокой, гораздо большей по сравнению с традиционным тепловентилятором, имеющим мощность в 2 кВт;
- аппарат воздушного отопления чаще всего применяется в помещениях промышленного, а не жилого характера, так как дизайн изделия не играет большой роли, гораздо более важным является его надежность и износостойкость. Тем не менее, сегодня можно найти и такие модели, которые имеют прекрасный внешний вид и могут быть установлены, например, в офисном помещении;
- основным теплоносителем может выступать не только электрическая энергия, но также и вода. Именно источники тепла и следует рассмотреть более подробно.
Электричество как теплоноситель в агрегате воздушного отопления
Как уже говорилось выше, воздушно-отопительные агрегаты во многом напоминают традиционные вентиляторы теплового типа. Принцип работы является следующим: нагрев теплообменного элемента осуществляется при помощи энергии электричества, а далее нагретый воздух посредством специальных заслонок направляется в требуемую часть комнаты.
Однако есть и некоторые очевидные отличия этого прибора:
- Во-первых, оборудование для воздушного отопления исключает применение спиралей открытого типа, что обусловлено небольшим сроком службы этих функциональных элементов и их склонностью к загрязнению. Основу теплообменника составляют трубчатые электронагреватели (ТЭНы), оснащенные особым оребрением, позволяющим улучшить показатели тепловой отдачи.
- Использование воздушно-отопительных агрегатов не характерно для небольших по площади помещений, так как их мощность является настолько большой, что применять их для бытовых нужд будет нецелесообразно.
Работа воздушно-отопительного агрегата на воде
Как становится понятно, в таком оборудовании вода используется как основной источник тепла, применяемый для обогрева помещения. Теплообменником в таком случае выступают трубы с оребрением, через которые и движется теплоноситель. Для ускорения теплообмена принято использовать обдув.
Но и такие механизмы не стоит путать с обычными бытовыми устройствами, поскольку:
- нормальная температура в таком агрегате варьируется в пределах от 150 до 180°C. При этом рабочая температура в жилых постройках обычно не превышает показатель в 95 — 100°C (разница зависит от типа установленной системы отопления);
- теплообменная площадь поверхности прибора находится в пределах от 158 до 170 м². На этот параметр влияет, в первую очередь, тип применяемого калорифера;
- большой вес устройства – от 530 до 790 кг.
Безусловно, при необходимости можно приобрести и более компактные приборы, однако, так или иначе, установить аппарат воздушного отопления в централизованной системе отопления не получится.
Достоинства агрегатов воздушного отопления
Если говорить о том, чем дизельные воздушные отопители, а также эти же устройства, функционирующие с помощью другого источника тепла, отличаются от других стандартных приборов отопления, нельзя не упомянуть следующий список их преимуществ:
- скорость, с которой осуществляется нагрев комнаты
. Благодаря обдуву тепла будет использовано больше, чем в традиционных конвекторах;
- обеспечение равномерного обогрева
. С помощью встроенных заслонок поток нагретого воздуха может направляться в любую сторону, чего не скажешь о конвекционных приборах, где теплый воздух способен двигаться только вверх (подробнее: » «);
- высокие показатели экономичности
, что объясняется ранее упомянутой способностью равномерного распределения теплого воздуха;
- простота и удобство монтажа
. Основу конструкции составляют всего лишь две трубы – подачи и обратки, поэтому их установку вполне можно выполнить быстро, а в случае большого по площади трубопровода этот процесс существенно замедлится и усложнится.
Говоря о стоимости воздушно-отопительных агрегатов, стоит сказать, что по сравнению с водяным отоплением такое оборудование является вполне выгодным, так как цена аппаратов воздушного отопления является примерно идентичной цене других нагревательных механизмов, но за счет простоты и дешевизны монтажа общая сумма получается меньшей.
Особенности установки воздушно-отопительных агрегатов
Недостаточно только лишь правильно смонтировать аппараты воздушного отопления, очень важно еще и обеспечить им хорошие условия эксплуатации.
Так, не стоит забывать, что почти все устройства такого типа, работающие от электричества, функционируют с мощностью большей, чем 7 кВт, а напряжение в сети при этом обязательно должно составлять 380 В.
Подключение воздушно-отопительных агрегатов, работающих с применением воды, должно выполняться исключительно к тем трубам, которые изготовлены из стали, лучше, если эта сталь будет оцинкованной – это поможет избежать появления на материале коррозии, а также не даст отложиться другим вредным веществам. Конструкции из металлопластика или полимеров в данном случае применять нельзя, так эти материалы не рассчитаны на температуру в 150 – 180°C, при которой работает это отопительное оборудование.
В том случае, если механизм монтируется на стене, важно обеспечить ему стабильный приток воздуха, оставив между аппаратом и стеной зазор в 300 мм.
Категорически запрещается установка электрических аппаратов воздушного отопления на участке тех помещений, где хранятся летучие и взрывоопасные материалы.
Многие специалисты рекомендуют оснащать установки воздушного отопления фильтром грубой очистки в том случае, если его монтаж на конкретный агрегат возможен. Обусловлено это тем, что любой, даже небольшой предмет, попавший в вентилятор, может как сгореть, повлияв на работу оборудования, так и значительно испортить работу прибора, вследствие чего от полной поломки его может не спасти даже ремонт.
Подключение воздушно-отопительного агрегата всегда можно выполнить как собственноручно, изучив для этого соответствующие фото- и видеоматериалы и четко следуя всем вышеописанным инструкциям, а также обратиться за помощью к профессиональному специалисту в том случае, если имеются сомнения в собственных силах.
Пример воздушно отопительного агрегата на видео:
