Рассчитать фундамент на винтовых сваях. Из чего складывается цена на свайный фундамент. Расчет параметров свай

  • Расчет количества свай
  • Особенности расчета количества свай

    • Пример расчета свайного фундамента

Популярность свайно-винтового фундамента для частного домостроительства набирает обороты. Этот вид фундамента является весьма экономичным, в 2-2,5 раза дешевле, чем ленточный. Кроме того, свайный фундамент можно устанавливать в любое время года, он долговечен и прост в установке (монтаж занимает не более 1 дня), для его сооружения не требуется специальная техника и знания. Винтовые фундаменты могут быть возведены на торфяных и переувлажненных грунтах, склонах, участках со сложным рельефом. Еще одним неоспоримым преимуществом является то, что сваи можно использовать повторно, что актуально для временных сооружений.

Свайно – винтовой фундамент становится очень популярным фундаментом для дома. Он дешевле ленточного в 2,5 раза, устанавливать его можно круглый год, а монтаж не занимает больше одного дня.

Для того чтобы свайно-винтовой фундамент был качественным, необходимо правильно сделать его расчет.

  • тип подстилающих грунтов;
  • количество винтовых опор;
  • уровень заглубления сваи;
  • место установки каждой опоры.

Кроме того, следует учитывать, что у сваи, как и у любого строительного материала, есть параметры, которые необходимо принимать во внимание, если нужно рассчитать их количество:

  • диаметр;
  • длина;
  • несущая способность.

Винтовые сваи для различных типов домов.

Первый параметр важен при строительстве винтового основания под тяжелые сооружения. Остальные параметры важны для того, чтобы правильно распределить нагрузку на почву. Длина сваи должна быть достаточной, чтобы она опиралась на твердые подстилающие породы и не проваливалась. Несущая способность отвечает за тот же параметр, а именно устойчивость всего фундамента к нагрузкам.

Чтобы определить, сколько надо опор для основания под частный дом, необходимо определиться с типом подстилающего грунта. Если он стабильный, с ровной поверхностью, то расчет будет весьма прост и не займет много времени. Если же на участке имеются различные типы грунта или сложный рельеф, то при расчете возможны некоторые проблемы.

Следует принимать во внимание, что при возведении свайного фундамента под частный дом можно использовать несколько видов свай, что позволит создать крепкую основу будущего дома.
Немаловажным фактором для этого будет являться и материал, из которого изготовлены сваи.

Расчет количества свай

Как же определить, сколько нужно опор для качественного основания? Расчет их количества, необходимого для того, чтобы возвести качественный фундамент, состоит из трех этапов.

На первом этапе нужно определить общую нагрузку. Она включает в себя несколько факторов:

  1. Вес будущего сооружения, включая внутренние стены, межэтажные перекрытия, мебель и предметы интерьера, крышу и фасадную отделку.
  2. Расчетная полезная нагрузка, которая создается при эксплуатации дома людьми. Она рассчитывается исходя из п. 3.11 СНиП 2.01.07-85* «НАГРУЗКИ И ВОЗДЕЙСТВИЯ». Согласно СНиП, полезная нагрузка на частный дом составляет 150 кг/м 2 , а для офисных сооружений – 200 кг/м 2.
  3. Снеговая нагрузка на дом, которая составляет давление массы снега на крышу и фундамент при сезонном скоплении. Расчет снеговой нагрузки описан в п. 5.2 СНиП 2.01.07-85* «НАГРУЗКИ И ВОЗДЕЙСТВИЯ». К примеру, для третьего снегового района России расчетное давление снега составляет 180 кг на каждый м 2 поверхности крыши;.
  4. Общая нагрузка от перечисленных факторов суммируется и перемножается на коэффициент 1,1-1,2, чтобы получить значение нагрузки для расчета количества опор под частный дом.

Схемы свайных фундаментов из различных материалов.

Вторым этапом расчета является , расположенных на участке строительства. Эта характеристика определяет предельную нагрузку на каждую сваю фундамента. Она зависит не только от самого грунта, но и от особенностей климата. При преобладании холодных температур глубина промерзания почвы намного больше, чем в регионах с теплым климатом.

Практически любой расчет свайного фундамента сводится к определению их диаметра, длинны, количества и шага, а также к разбивке их положения на плане, как по периметру, так и внутри дома. В данной статье мы рассмотрим, как при необходимости самостоятельно можно сделать упрощенный расчет такого вида фундамента с использованием винтовых и буронабивных свай.


Расчет свайно-винтового фундамента

В свайно-винтовом фундаменте в качестве несущих элементов используются металлические винтовые сваи разного диаметра и длины. Для того, чтобы сделать расчет свайно-винтового фундамента специалисты используют сложные расчеты в которых учитывают все нагрузки, которые действуют на такой фундамент и несущую способность грунтов на участке строительства. Но, можно сделать и упрощенный расчет, который основан на опыте устройства фундаментов такого типа.

Выбор оптимального диаметра винтовых свай

Винтовые сваи, которые используются для устройства фундамента под дом и хозяйственные постройки могут быть диаметром 57, 76, 89 и 108 мм. Диаметр свай подбирают в зависимости от того фундамент под какое здание или сооружение собираются устраивать и его веса:

  • — винтовые сваи диаметром 57 мм, чаще всего, используются для устройства заборов с небольшим весом, например из сетки;
  • — сваи диаметром 76 мм с несущей способностью до 3000 кг, обычно выбирают, для легких хозяйственных построек или заборов средней тяжести (деревянных или из профлиста);
  • — сваи диаметром 89 мм и несущей способностью 3000-5000кг, как правило, применяют для устройства фундаментов под легкие одноэтажные дома (каркасные, щитовые), различные пристройки и хозяйственные строения, а также для тяжелых заборов;
  • — сваи диаметром 108 мм с несущей способностью 5000-7000 кг используют для устройства фундаментов под одно- и двухэтажные дома с небольшим весом (каркасные, из бруса, бревна, пеноблоков или газобетона).

Расчет длины винтовых свай

Одним из важных моментов расчета свайно-винтового фундамента является правильное определение длины свай. Потому, что в случае недостаточной их длины возможно проседание дома или других сооружений под собственным весом в процессе их эксплуатации.

Длину свай необходимо выбирать в зависимости от двух факторов: плотности грунта и перепада высотных отметок на участке будущего строительства.

Плотность грунта

Для того, чтобы достоверно знать характеристики грунта на участке, лучше всего использовать данные геологических исследований. Если же на участке не производились геологические исследования характеристик грунтов, то можно использовать упрощенный способ определения его плотности. С помощью лопаты выкопать небольшой шурф, глубиной 0,5-1 м в самой низкой отметке участка.

Если под почвенным слоем залегают плотные породы, такие как плотная глина или песок, то в этом случае целесообразно выбрать винтовые сваи длиной 2,5 м. Если же под верхним слоем находятся породы низкой плотности: торф, плывун или грунтовые воды то необходимо с помощью садового бура углубить шурф до уровня залегания плотных пород и по длине бура расчитать необходимую длину свай.

Перепад высот на участке

Для выбора длины свай, кроме учета платности грунта, необходимо также учесть перепад высот на участке. Если на участке имеется перепад высот, то если по плотности пород выбраны сваи длиной от 2,5 м, то они подойдут для самого верхнего ряда. Сваи же, которые будут расположены в более низких местах должны быть длиннее на разность высотных отметок точек в которых они будут установлены. Разность высот можно определить с помощью нивелира или водяного уровня, отвеса и рулетки.

Желательно, при перепаде высот более 0,5 м, к каждой полученной длине сваи добавить 0,5 м, потому, что часто на практике случается, что при установке свай в низких местах не хватает 10-20 см их высоты.

Упрощенный расчет необходимого количества свай

Необходимое количество свай зависит от размеров и веса строения, которое будет удерживаться свайным фундаментом. В среднем расстояния между сваями могут быть следующими:

  • — для деревянных домов (каркасных, каркасно-щитовых, из бруса или бревен) — расстояние должно быть не более 3 м;
  • — для домов из газобетона, пенобетон, пенно- или шлакоблоков — не более 2 м;
  • — для легких заборов — 3- 3,5;
  • — не более 3 м (при наличии большой ветровой нагрузки — не более 2,5 м).

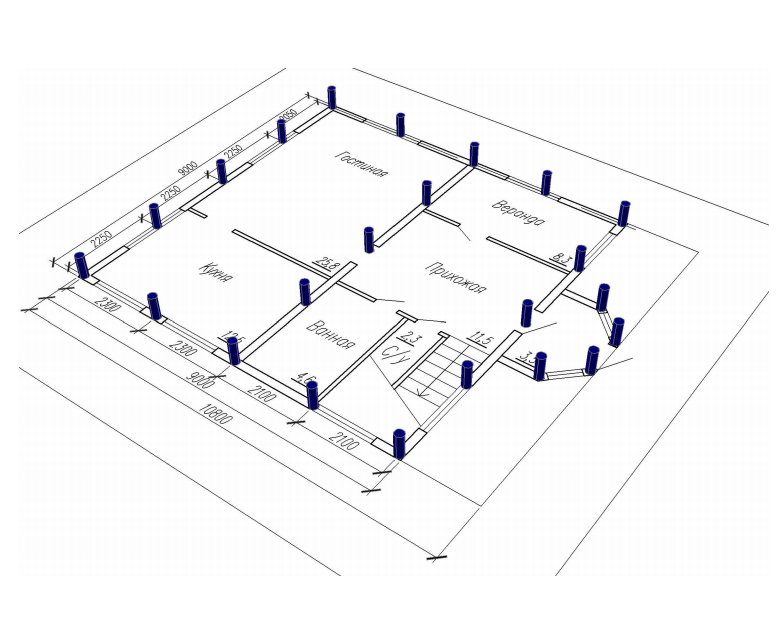

  • Взять или составить план (схему) будущего фундамента или первого этажа дома;
  • Сначала необходимо расположить сваи по всем углам здания;
  • После этого необходимо расположить сваи в местах стыков наружных и внутренних стен (несущих перегородок);
  • Между уже расположенными сваями необходимо отметить положение свай под наружными и внутренними стенами с таким расчетом, чтобы расстояние между ними было не более того, которое определено ранее, в зависимости от вида и веса дома;
  • Остальное внутреннее пространство необходимо заполнить сваями так, чтобы между ближайшими сваями было расстояние не более расчетного (2 или 3 м);
  • В месте будущего расположения печи или камина должно быть предусмотрено не менее двух свай (в зависимости от размеров отопительного прибора);
  • Если в доме будут терраса, крыльцо, пристройка необходимо обозначить места установки свай по тому же принципу;
  • Теперь, когда места расположения всех свай обозначены, остается подсчитать их общее количество.

Расчет несущей способности буронабивных свай

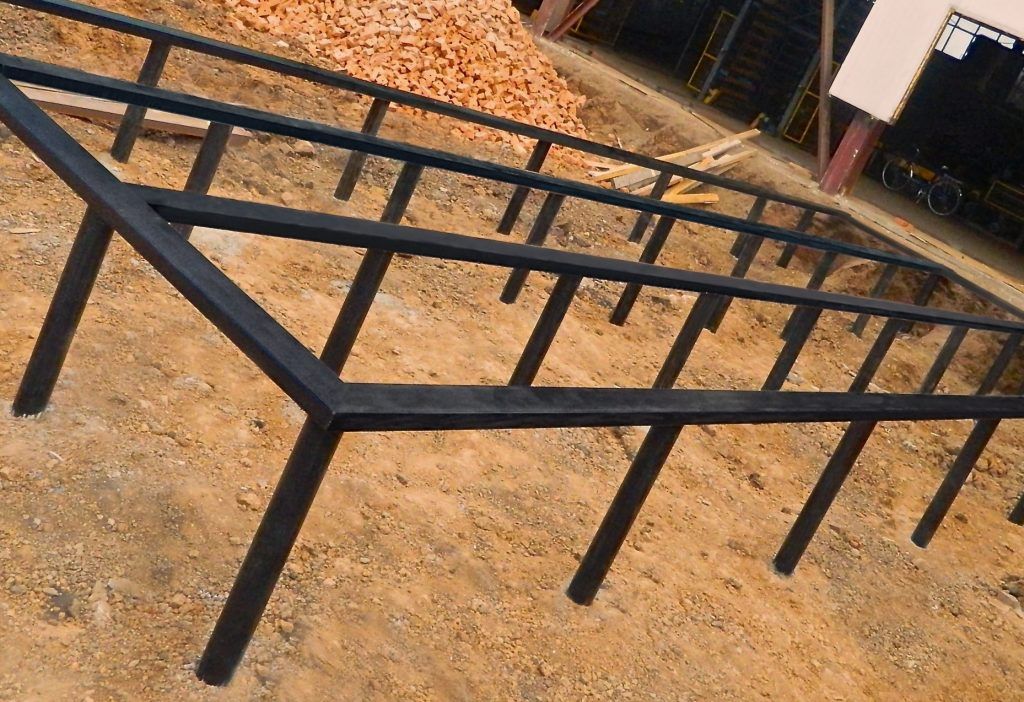

Ростверк – горизонтальная железобетонная фундаментная балка или плита, которую сооружают для равномерного распределения нагрузки от веса дома на все сваи. Поэтому свайно ростверковые фундаменты сооружают как при строительстве домов из газобетона или пеноблоков , так и деревянных. Ленточные ростверки могут быть сборными и в виде монолитной ленты. Те и другие должны изготавливаться из бетона марки не ниже 150.

Для того, чтобы устроить ростверк по сваям необходимо рассчитать необходимые его размеры. Для этого существуют специальные расчеты, но в этой статье мы их привадить не будем. Рекомендуемые же минимальные размеры ленточного ростверка свайного фундамента: высота – 30 см, ширина – 40 см.

Для обеспечения достаточной жесткости ростверка его армируют стальной арматурой диаметром 10-12 мм в продольном и поперечном направлении, связывая между собой с помощью вязальной проволоки в виде армопояса. Между арматурой и краем ростверка должно оставаться расстояние не менее 2,5 см для полного покрытия её бетоном и защиты от коррозии.

  • Какую опору выбрать?

    • Выбор нужного диаметра
    • Выбор нужной длины
  • Расчет необходимого количества винтовых свай

Фундамент из винтовых свай является не только более дешевой, но и качественной альтернативой обычному ленточному фундаменту. Надежность будущего фундамента напрямую зависит не только от технологии монтажа, но и от правильно проведенных расчетов.

На участках земли где на глубине в 30-40 см появляется песок или глина можно использовать винтовые сваи длиной 2,5 метра.

Такая операция, как расчет необходимого числа винтовых свай, предусматривает наличие целого ряда факторов:

  • тип грунта;
  • правильное размещение опор по периметру будущего здания;
  • глубину, на которую необходимо ввинчивать стержни;
  • общий вес конструкции будущего здания и др.

Стоит учесть, что при строительстве на слабых грунтах рекомендуется применять деревянные перекрытия и несущие стены небольшого веса. В подсчете необходимого нет ничего сложного. Главное – иметь план будущей постройки и следовать выложенному порядку расчета.


Свайные фундаменты — один из самых экономичных видов опор для здания. Они позволяют проводить строительство на территориях с высокой подвижностью грунта и большой его увлажненностью. Наиболее рационально для частного дома применять винтовые сваи, поскольку работы с ними не требуют особых умений, сложной техники и большого количества времени.

  1. изучение основания под здание (геологические изыскания);
  2. сбор нагрузок;
  3. расчеты;
  4. чертежи;
  5. составление смет.

Выполнение всех этих пунктов обязательно. Пропуск какого-либо из них может привести к недостаточной несущей способности или перерасходу материалов.

Изучение характеристик грунта

При строительстве капитальных объектов должны проводится инженерно-геологические изыскания и лабораторные исследования почвы. Для этого выполняют бурение скважин с выемкой проб грунта. Глубину скважин для каждого строения определяют в индивидуальном порядке. Эти работы выполняются специалистами и их стоимость достаточно высока.

При строительстве индивидуального дома к услугам геологов можно не прибегать, а выполнить исследование грунта самостоятельно. Для этого выкапывают шурф глубиной на 50 см ниже глубины сваи и дают оценку найденным слоям грунта. По возможности изучение почвы производят в нескольких точках, одна из них обязательно должна располагаться в самой низкой части территории. Также работы можно вести с помощью бура, оценивая грунт на его лопастях.

Важно выяснить тип грунта и наличие в нем водонасыщенных слоев. Вода значительно снижает несущую способность. Если обнаружена небольшая линза плохой почвы можно попробовать расположить сваи таким образом, чтобы обойти ее. Одним из достоинств свайных фундаментов является то, что обеспечение несущей способности осуществляется не только за счет опирания на нижний слой, но и за счет трения по всей поверхности сваи.

Сбор нагрузок

Чтобы произвести грамотный расчет, необходимо вычислить нагрузку, которую коробка здания оказывает на опоры. Величину находят путем сложения следующих значений:

  • вес стен и перегородок;
  • вес перекрытий;
  • вес кровли;
  • собственный вес фундамента;
  • вес снегового покрова.

Для каркасного дома при вычислении можно воспользоваться таблицей.

Тип нагрузки
Величина
Стены с утеплением толщиной 150 мм 30-50 кг на квадратный метр стены
Перегородки из гипсокартона толщиной 80 мм без утеплителя 27,2 кг/м 2
Перегородки из гипсокартона толщиной 80 мм с утеплителем* 33,4 кг/м 2
Деревянное перекрытие по балкам с утеплителем плотностью до 200 кг/м 3 100-150 кг/м 2
Кровельный пирог, кг/м 2
С покрытием из металлочерепицы 40-60
С покрытием из керамической черепицы 80-120
С покрытием из битумной (гибкой) черепицы 50-70
Собственный вес фундамента
ø133 мм длиной 1,65м 27 кг
ø133 мм длиной 9 м 124 кг
ø108 мм длиной 1,65 м 22 кг
ø108 мм длиной 9 м 95 кг
ø89 мм длинной 1,65 м 14 кг
ø89 мм длинной 9 м 60 кг
Временные нагрузки
Полезная (мебель и оборудование) 150 кг/м 2
Снеговая по табл. 10.1 СП «Нагрузки и воздействия» в зависимости от климатического района

*утеплитель укладывается для повышения звукоизоляции.

Значения веса фундамента приведены только для крайних длин, в среднем, масса одного погонного метра сваи диаметром 108 мм находится в пределах 10-13 кг, диаметром 133 мм — 14-16 кг, диаметром 89 мм — 9-7 кг. Точный вес сваи определенной длины можно узнать у производителя.

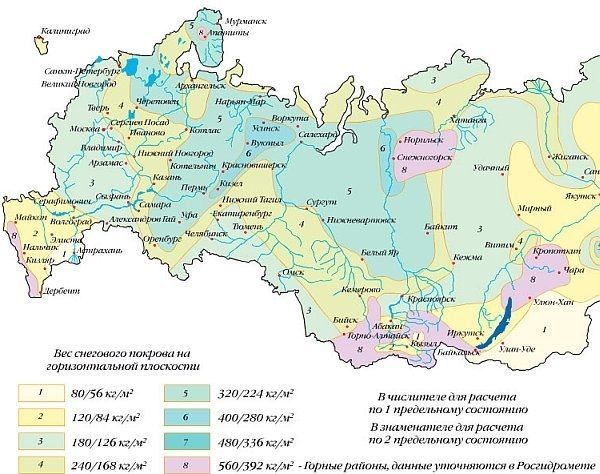

Для определения снегового района строительства пользуются картами из СП «Строительная климатология». Если угол наклона кровли составляет 60 градусов и более, снеговую нагрузку не включают в расчеты.

Приведенные в таблице значения являются нормативными, чтобы получить расчетные, их нужно умножить на коэффициент надежности, указанный ниже.

Диаметр винтовых свай

Чтобы произвести грамотный расчет свайного поля необходимо подобрать их диаметр. Чаще всего для индивидуального строительства применяются изделия диаметром 108 мм. Они подойдут для каркасного дома высотой в два этажа. Одно изделие способно выдержать нагрузку 5-7 тонн.

Под подсобные сооружения, навесы, небольшие заборы достаточно будет использовать сваи диаметром 76 мм. Несущая способность до трех тонн.

Длина винтовых свай

Для свайного фундамента на участках с устойчивыми грунтами достаточно будет использовать изделия длиной 2,5 м. В этом случае также необходимо учитывать перепады высот территории и предусматривать дополнительный запас. Опирание свайного поля по всему периметру должно происходить на одном уровне.

Для возведения свайно-винтового фундамента на грунтах с плохими характеристиками выполняют изучение грунта с помощью бура. Им нужно дойти до глинистого слоя. Длину сваи назначают так, чтобы она входила в этот слой.

Можно применить так называемый «метод контрольного вкручивания» — в отверстия внутри тела сваи заводится лом, на него одевают трубчатые рычаги, два работника перемещают их по кругу, создавая крутящий момент, третий контролирует вертикаль ствола пузырьковым уровнем, при резком увеличении усилия затяжки (обязательно ниже отметки промерзания) работы прекращаются. Таким образом определяют глубину залегания несущего пласта и определить необходимую длину свай.

Важно! Расчет свайно-винтового фундамента должен предусматривать запас по длине. Если длина изделия больше, после монтажа его можно легко обрезать до нужного значения с помощью режущего инструмента по металлу. Запас рекомендуется предусматривать 0,2-0,5 м в зависимости от сложности рельефа местности.

Количество изделий для свайного поля

Зная диаметр и несущую способность одной сваи поля и нагрузку от всего дома, можно рассчитать их количество. В этом случае окончательную цифру из сбора нагрузок, умноженную на коэффициенты надежности, необходимо разделить на несущую способность одного изделия. Расчет достаточно прост и при наличии всех исходных данных не вызовет затруднений.

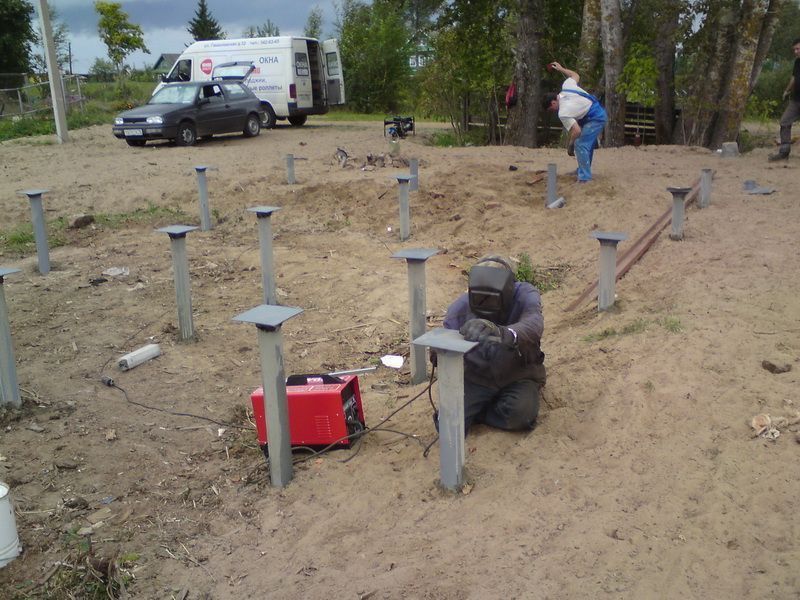

После того, как определено количество винтовых изделий для свайного фундамента, необходимо равномерно распределить их по периметру стен. В обязательном порядке опоры устанавливаются под углы дома. После определения количества и шага, по возможности нужно выполнить чертеж или эскиз будущего фундамента на сваях, это позволит избежать ошибок при монтаже.

Пример расчета для каркасного дома

Чтобы рассмотреть более подробно, как рассчитать фундамент на винтовых сваях, приведем пример для одноэтажного каркасного дома с мансардой. Кровля строения металлическая вальмовая, поэтому все наружные стены имею одинаковую высоту (нет фронтонов). Внутренние перегороди из гипсокартона толщиной 80 мм без утепления, стены с утеплением толщиной 150 мм. Перекрытия деревянные по балкам. Высота этажа — 3 м, высота помещения — 2,7 м. Размеры дома в плане — 6 на 6 метров. Высота наружных стен мансардного этажа — 1,5 м. Внутренняя стена одна длиной 6 м, общая длинна перегородок на оба этажа — 25 м.

Глинистые грунты располагаются на расстоянии 3 м от поверхности земли, существенных перепадов высот на участке нет. Снеговая нормативная нагрузка 180 кг на квадратный метр.

Принимаем свайно-винтовые изделия диаметром 108 мм и длиной 3,5 м (необходимо предусмотреть дополнительный запас, поэтому лучше купить сваи длиной 4 м). В расчет нагрузок берем примерное количество, равное 9 шт (по всем углам + середина стен).

Расчет начинается со сбора нагрузок. Его выполним в табличной форме.

Сумма всех нагрузок на свайно-винтовой фундамент равна 48776 кг. В расчет принимаем округленное значение 48,8 тонн. Далее проводится расчет количества опор. Несущая способность одного изделия принятого диаметра — 5-7 тонн. Принимаем значение 6 тонн.

Количество необходимых опор = 48,8т/6т = 8,13 шт. Округляем до целого в большую сторону. Значение соответствует предварительному — 9 шт, окончательно его принимаем. Опоры устанавливаются по углам и серединам наружных и внутренних стен.

Приведенные выше вычисления позволят не ошибиться при строительстве и рационально расходовать ресурсы. Они не займут большого количества времени, но решат многие проблемы, которые могут возникнуть в будущем.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Свайный фундамент – один из самых недорогих и простых, обходится в два раза дешевле ленточного. Подходит для установки на слабой, обводненной, вечномерзлой почве и участках с неровным рельефом. Правильный расчет фундамента на винтовых сваях является залогом надежности и долговечности постройки.

Следуя представленной в данной статье инструкции, можно выполнять расчет количества опор и оптимального расстояния между ними самостоятельно. Если произвести монтаж без учета этих факторов, домостроение даст неравномерную усадку, на фундаменте и стенах будут образовываться трещины.


На что обратить внимание при расчете фундамента

Количество свай зависит от типа почвы

При устройстве свайного фундамента расчет количества свай ведется в зависимости от факторов:

  • уровень расположения подземных вод;
  • масса домостроения с учетом строительных материалов, предметов, мебели, людей, которые будут находиться в доме. Учитываем максимальный слой снега, который может находиться на кровле в зимний период. Расчет нагрузки от бассейна, ванны берем с учетом того, что они будут наполнены водой.

В зависимости от этих факторов подбираем вид опор, их диаметр, определяем глубину заложения, шаг установки. Согласно проекту выполняем чертеж, на котором предусматриваем расположение опор на углах, места пересечения стен под колоннами. Составляем смету расхода материала.

Определение вида грунта

Для определения типа грунта необходимо вырыть скважину

При строительстве крупных объектов общественного и гражданского назначения проводятся геологические и лабораторные исследования грунта на участке строительства. Проводятся испытания специалистами, их услуги стоят достаточно дорого.

При частном строительстве можно самостоятельно определить состав грунта. Нужно при помощи бура в нескольких местах участка выкопать скважины, глубина которых будет на полметра больше, чем длина сваи. Смотрим, какие слои грунта находятся на лопастях бура и присутствуют внутри скважины.

Глубину расположения подземных вод можно узнать у соседей или определить по имеющимся на участке скважинам. Если обнаружен небольшой обводненный участок, пробуем расположить опоры так, чтобы его обойти.

Определение максимальной массы домостроения

Величина нагрузки на квадратный метр
1 Фундамент
ширина 13 см, длина 1650 мм 27 кг
ширина 13 см, длина 9000 мм 124 кг
ширина 10,8 см, длина 1650 мм 22 кг
ширина 10,8 см, длина 9000 мм 95 кг
ширина 8,9 см, длина 1650 мм 14 кг
ширина 8,9 см, длина 9000 мм 60 кг
2 Кровля из черепицы
битумная 50-70 кг
керамическая 80-120 кг
металлическая 40-60 кг
3 Перегородки
Перекрытие по балкам, выполненное из досок, с использованием утеплительного материала 10-150 кг
Утепленные перегородки 80 мм из гипсокартона 33,4 кг
Неутепленные перегородки 80 мм из гипсокартона 27,2 кг
Утепленные стены 150 мм 30-50 кг
Мебель, предметы в доме 150 кг

Нагрузка снежного пласта, который может лежать на кровле, рассчитывается в зависимости от региона.

Пересчет коэффициента ведется:

  • при уклоне кровли менее 25 градусов = 1;
  • уклон от 25 до 60 градусов = 0.7;
  • при уклоне более 60 градусов, масса снегового пласта не учитывается.

Полученные показатели умножаем на расчетный коэффициент надежности.

Определяем размер свай

Если при бурении скважины обнаружен торфяник или плывущие почвы, то нужно углубиться

Для строительных площадок с устойчивым плотным грунтом подойдут опоры длиной 2,5 м. На участке со сложным рельефом нужно обязательно брать в расчет перепады высоты. На неровных участках применяем сваи разной длины, которая зависит от высоты местности.

При ведении строительства на неустойчивых грунтах длина сваи должна достигать слоя плотной почвы. Находим расположение устойчивого грунта с помощью пробного бурения. Вводим в грунт бур, через небольшие промежутки вынимаем его и смотрим на вид почвы на ноже.

Если обнаружили торфяник, плывун, влажную землю бурим до песчаного или глинистого слоя. После обнаружения на буре комков песка и глины замеряем с помощью опущенного на веревке камня глубину скважины.

Закупать сваи нужно с запасом по длине на полметра, после окончания работ лишнюю высоту можно будет срезать. Устанавливаем опоры ниже уровня промерзания почвы.

Диаметр опор

Выпускаются винтовые сваи диаметром:

  • 57 мм, используются для постройки ограждений из металлической сетки;
  • 76 мм, подойдут для устройства основания бетонных заборов, легких хозяйственных построек, небольших деревянных домиков. Выдерживает нагрузку менее трех тонн.
  • 89 мм, применяются только для построек в один этаж, дачных домов, флигелей, построек хозяйственного назначения. Одна опора выдерживает 3-5 тонн.
  • 108 мм, достаточно для строительства двухэтажных домостроений из легких материалов (пеноблоков, газоблоков, деревянного бруса), каркасных построек. Одна свая выдерживает нагрузку от пяти до семи тонн.

Для строительства оснований многоэтажных зданий винтовые сваи не подходят.

Количество опор

Вычисляем количество используемых винтовых свай в зависимости от массы, размера и конструктивных особенностей домостроения.

Правила расчета:

  1. Расстояние между опорами в каркасном домостроении и деревянных постройках не должно превышать 3 м.
  2. В домах из легких строительных материалов: пеноблоков и газоблоков шаг не превышает 2 м.

Если строительство ведется в климатической зоне с сильными ветрами, расстояние между опорами не должно превышать 2,5 м.

Формула расчета: результат сложения всех нагрузок умножаем на коэффициент надежности. Полученное число делим на .

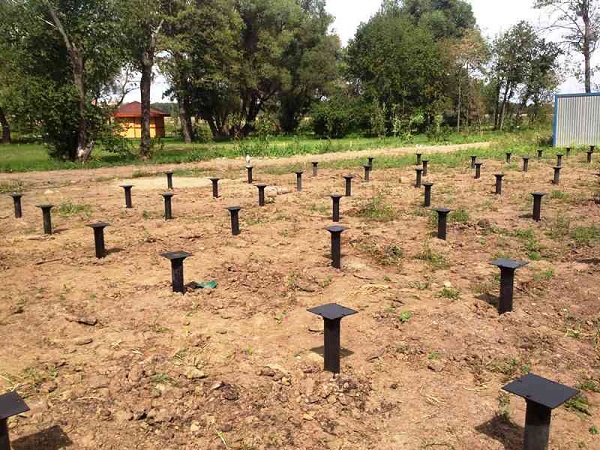

Расстояние между опорами

На каждом углу должна быть свая

Зная количество свай, нужно равномерно расставить их периметру постройки. Делаем чертеж дома согласно проекту, делим эскиз постройки на прямоугольники.

Правила размещения:

  • опоры устанавливаем на каждом углу;
  • в местах пересечения несущих стен;
  • если в доме предусмотрены колонны или камин, под ними должны располагаться опоры;
  • распределяем остальные опоры с нормативным шагом для данного вида постройки.

Сваи располагаем на одинаковом расстоянии друг от друга. В местах расположения камина устанавливаем от 2 до 4 свай в зависимости от его веса. В особо нагруженных частях дома под несущими конструкциями иногда требуется установка нескольких свай кустовым расположением.

Расчет основания для каркасного дома

Выполняем расчет нужного количества винтовых свай для каркасного дома (без фронтонов) шириной 6 м, длиной 6 м. Берем в расчет строительный участок без значительных перепадов по высоте. О том, как самостоятельно рассчитать фундамент, смотрите в этом видео:

Используемые строительные материалы приведены в таблице:

кровля Четырехскатная из металлочерепицы
1 стены 150 мм с использованием теплоизоляционного материала
2 перегородки из влагостойкого гипсокартона без использования теплоизоляционного материала
3 балочные перекрытия доска
4 длина внутренней стены 6000 мм
5 длина всех перегородок в доме 25000 мм
6 высота внешних стен мансарды 1500 мм
7 высота комнат 2700 мм
8 наружная высота перегородок 3000 мм

Бурить следует до плотного глинистого слоя

С помощью пробного бурения определяем, что плотный глинистый слой залегает на глубине 3 м.

По карте определяем, что масса пласта снега, который может выпасть на кровлю, составляет 180 кг на квадратный метр.

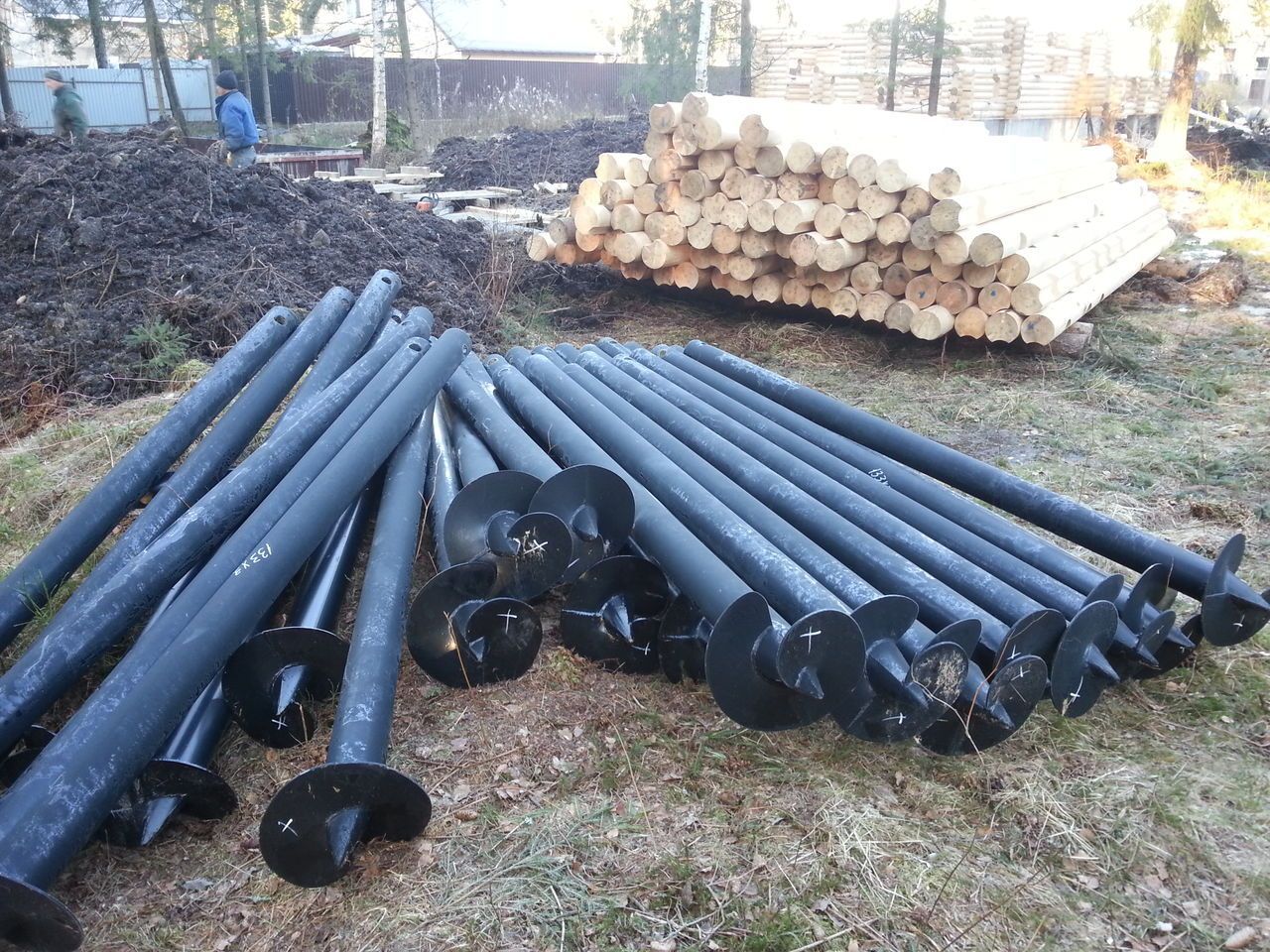

Для устройства винтового фундамента нужны опоры длиной 3,5 м (закупаем длину 4 м с запасом на полметра), сечением 108 мм.

Расчет свайно-винтового фундамента проводим с учетом установки опор на каждом углу и в центре каждой стены.

Вычисляем общую нагрузку на основание, данные заносим в таблицу:

Коэффициент надежности Результат
Фундамент 1,05 9 свай(предположительно)*40 кг (вес опоры)*1,05=378 кг
Стены внешние 1,1 длина*высоту*вес=4 стены*4,5м*50 кг*1,1=6600 кг
Стены внутренние 1,1 2 стены*3 м*1,1*6 м*50 кг*1,1=1980 кг
Перекрытия 1,1 2 перекрытия на половину этажа и половину мансарды=2*6 м*6 м*150 кг * 1,1 = 11880 кг
Перегородки 1,2 25 м*2,7 м *1,2= 2204 кг
Кровля 1,2 6 м*60 м*1,2=432 кг, делим на косинус угла наклона кровли (45 градусов)=3702 кг
Мебель, предметы 1,2 2 этажа*(150 кг*6м*6 м)*1,2=12960 кг
Снеговой пласт 1,4 180 кг*36 м*1,4=9072 кг
Итого: 378+6600+1980+11880+2204+3702+12960+9072=48776 кг

Округляем полученное число до 48,8 тонны.

Проводим вычисление количества свай исходя из полученного результата несущей способности одного изделия, которая составляет от 5 до 7 тонн. Берем среднее значение выполнимой нагрузки 6 тонн. Подробнее о вкручивании винтовых свай смотрите в этом видеоуроке:

48.8 тонны делим на шесть тонн, получаем 8,13 опор, округляем всегда в большую сторону, получаем девять опор.

Несущая нагрузка для одной сваи определяется путем умножения площади пяты одной опоры на несущие характеристики почвы. Площадь пяты определяется в зависимости от сечения по таблице, прилагаемой к инструкции на изделие.

Пользуясь инструкциями и формулами, приведенными в этой статье, можно с точностью провести расчет винтовых свай, которые понадобятся для устройства фундамента.
