Содержание статьи

Ответ на этот вопрос интересует не только новичков в проведении ремонтных работ, но и профессиональных строителей. Ведь без использования дрели даже самую обычную полку или крючок закрепить не получится. Молоток и гвоздь — не выход, когда речь идет о металле, бетоне, плитке, стекле или камне. Чтобы просверлить красивое, аккуратное отверстие, нужны не только определенные навыки, важную роль играет выбор подходящего сверла и его заточка.


Какие бываю сверла?

Сверление — самый распространенный способ получить отверстие в любом материале. Главным элементом этого процесса является сверло, вид которого подбирается, в зависимости от типа обрабатываемой поверхности и цели работы.

Существует несколько классификаций этого режущего инструмента.

По конструкции рабочей части
сверла делят на спиральные, плоские, кольцевые, центровочные, сверла одностороннего резания, для глубокого сверления.

В зависимости от конструкции хвостовой части
сверла делят на цилиндрические, конусные, трех-, четырех- и шестигранные, SDS-сверла.

По назначению (тип обрабатываемого материала)
: сверла по металлу, дереву, бетону, стеклу, камню, керамике, универсальные.

Как правильно выбрать сверло?

Главное правило при выборе сверла — структура режущего инструмента должна быть тверже структуры обрабатываемого материала. Для сверления гипсокартона, дерева, пластика можно использовать обычное сверло из высокопрочной стали. А чтобы просверлить камень, кирпич или бетон, нужно использовать твердосплавное сверло — наконечники таких сверл имеют пластины из сплавов, которые тверже бетона и камня. Чаще всего в роли такого сплава выступает победит — сплав вольфрама с кобальтом в соотношении 9:1.

Необходимо подобрать сверло правильного размера и соответствующее типу выполняемых работ. Диаметр и длина сверла выбирается в зависимости от массы обрабатываемой поверхности — чем она больше, тем толще и длиннее требуется сверло. Наиболее часто используемые диаметры сверл в быту — от 6 до 12 мм. Небольшие полки или карнизы для штор можно закрепить, используя сверло диаметром 6 или 8 мм. Закрепить унитаз можно в отверстия, высверленные сверлом с диаметром 10 мм. Более специфические виды работ требуют других размеров сверла.

Выбирая сверло, важно учитывать и функциональность рабочего инструмента, который выбирается, исходя из типа обрабатываемого материала. Просверлить отверстия в древесине или пластике можно обычной механической дрелью. Упростит работу использование электродрели или шуруповерта. Эти инструменты незаменимы при сверлении каменных и металлических поверхностей. Если нужно высверлить отверстия в бетоне, лучше всего воспользоваться перфоратором.

При выборе сверл важно обращать внимание на их внешний вид. Качественный инструмент не должен иметь сколов, царапин и других дефектов.

Лучше всего выбирать сверла известных производителей, хорошо зарекомендовавших себя на рынке — это застрахует от покупки некачественного инструмента и лишней траты денег.

Выбор сверла по металлу

Сверло по металлу поможет без труда сделать отверстия в металлокерамике, легированной и нелегированной стали, цветных металлах и чугуне.

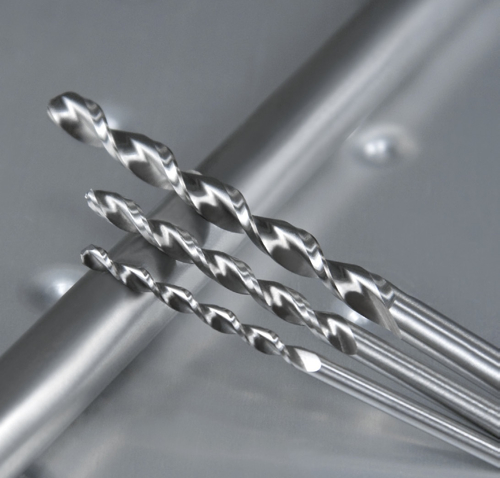

Наиболее часто используется спиральное сверло по металлу, представляющее собой цилиндрический стержень с двумя винтовыми канавками, образующими режущие кромки.

Чаще всего, такие сверла изготавливаются из быстрорежущей или легированной стали. Из этих материалов получаются прочные, долговечные сверла, с помощью которых можно максимально эффективно выполнять работу.

Распространенными являются цилиндрические и конусные сверла по металлу. Отлично подходят для обработки листов металла конусные сверла hss. Сверла по металлу Нss Sprint подходят для эксплуатации с ручными дрелями. Среди других марок профессиональных сверл по металлу стоит назвать сверла ДеВолт, Bosch и Ruco.

Получить аккуратное отверстие в листовом металле без его деформации можно с помощью ступенчатого сверла.

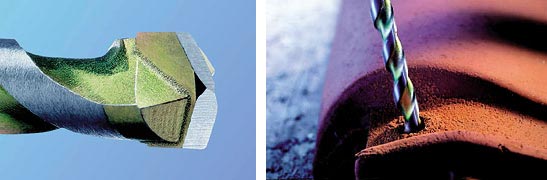

Выбор сверла по бетону

Обработка бетона — не простое занятие ввиду прочности и мощности этого материала. Для сверления отверстий в бетоне используются твердосплавные и алмазные сверла. Легче всего сверлить бетон сверлом с ассиметричной заточкой. А намечать отверстие и начинать сверлить лучше сверлом с обычной заточкой.

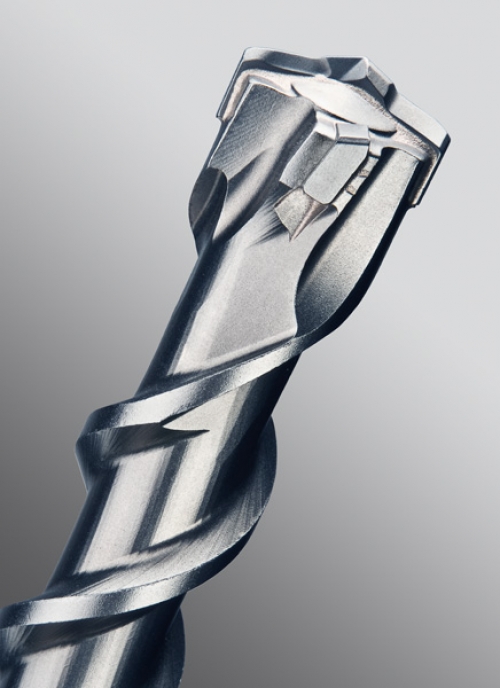

Большой популярностью пользуются sds-сверла по бетону. Они созданы специально для работы с твердыми бетонными конструкциями и при высоких ударных нагрузках.

Для профессионального сверления по бетону используют сверла для перфораторов формы bosch. Сверла bosch имеют четырехспиральную форму, что позволяет быстро удалять остатки материала из отверстия.

Выбор сверла по дереву

Просверлить несколько отверстий в деревянной поверхности можно сверлом по металлу, но для постоянной работы с древесиной, при которой важна точность и аккуратность, не обойтись без специального сверла по дереву.

Для обработки деревянных конструкций чаще всего используются спиральные, перьевые и цилиндрические сверла.

Преимущество спиральных сверл в том, что их легко вывести после завершения работы из рабочей зоны. Для создания несквозных отверстий в древесине с диаметром от 10 мм применяются перьевые сверла. Такие сверла используются именно для создания отверстий, так как рассверлить уже имеющееся отверстие с их помощью невозможно, ввиду отсутствия на боковой поверхности режущих кромок. Цилиндрическое, или корончатое сверло используется для создания отверстий большого диаметра. Использование такого сверла позволяет получить аккуратное отверстие без дефектов, с высокой эффективностью обработки.

Что нужно знать о сверлении?

В процессе сверления происходит нагревание режущего инструмента, что ведет к изменению структуры стали и уменьшению сроков эксплуатации сверла. Поэтому, если нужно высверлить большое количество отверстий в прочном материале, сверло нужно охлаждать, опуская его в сосуд с водой.

Работая с различными материалами, стоит знать некоторые особенности сверления. Если необходимо высверлить отверстие в кафеле, необходимо сделать насечку в месте, где планируется отверстие. Это делается потому, что глазурь кафеля гораздо прочнее самой плитки, и при больших оборотах дрель может съехать, оставив на кафеле отметины. Насечку делают с помощью победитового сверла, стального дюбеля или специального пробойника. Эта же операция поможет просверлить качественные отверстия в металлических поверхностях.

Важно соблюдать глубину сверления отверстий. Если стенка тонкая, есть риск просверлить ее насквозь. И наоборот, при сверлении толстых кирпичных или бетонных стен, необходимо учитывать длину крепежного элемента. Сделать отверстие желаемой глубины, можно, ориентируясь на специальные фабричные ограничители, указанные на сверлах. Если же таких отметок нет, можно накрутить на сверло немного изоленты, пометив, таким образом, необходимую глубину сверления.

Чтобы избежать раскалывания кафеля при сверлении, следует использовать для работы дрель и отключать режим удара.

Ниже приведен демонстрационный видеоролик по сверлению кафельной плитки.

Качественно и быстро высверлить отверстие в прочных материалах поможет использование алмазного сверла. Этот вариант является оптимальным выбором в случае необходимости сделать большое количество отверстий за короткий промежуток времени.

Чтобы высверлить центровое отверстие в детали и произвести его дальнейшую обработку, применяют центровочное сверло.

Такое сверло также подойдет, когда необходимо высверлить «неподдающийся» винт или шуруп.

Для сверления глухих отверстий большого диаметра, например, сквозных или петельных, для установки шарниров в мебели применяется сверло Форстнера.

Просверливание отверстий только на первый взгляд может показаться делом несложным. На самом же деле есть масса различных нюансов, которые следует при этом учитывать: диаметр сверла, скорость сверления, материал, в котором нужно проделать отверстие и т.д.

При неправильном выборе инструмента для определенного материала можно поломать или затупить сверло, поцарапать поверхность, а то и совсем вывести из рабочего состояния дрель. Чтобы избежать подобных последствий, необходимо помнить о некоторых особенностях и правилах сверления, приведенных ниже.

Режим работы дрели, а также размеры и материал сверла напрямую зависят от того, в какой поверхности нужно сделать отверстие.

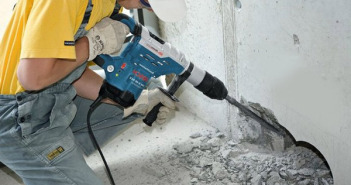

Для начала будут рассмотрены особенности работы с бетоном. В этом случае используются победитовые сверла.

Бетон – материал достаточно твердый, поэтому дрелью в нем можно высверлить отверстия диаметром до 13 мм. Если необходимо проделать отверстие большего диаметра, лучше воспользоваться более мощным перфоратором. В некоторых случаях, когда нужно срочно просверлить пару-тройку крупных отверстий, а искать перфоратор некогда, можно воспользоваться и дрелью с коническим сверлом.

Для начала на поверхности отмечается место сверления и просверливается небольшое углубление обычным сверлом. Далее в патрон вставляется сверло, заточенное ассиметрично, и проделывается окончательное отверстие. Такой подход значительно облегчит процесс.

При сверлении бетонной поверхности образуется большое количество пыли. Чтобы ее как-то локализировать, можно на сверло надеть металлическую банку, где она и будет оседать. Если проделанное отверстие не сквозное и пыль из него полностью удалить невозможно, это тоже нужно учитывать. Например, для установки дюбеля глубина отверстия должна быть больше длины дюбеля на 1 см. Также для более комфортного сверления сверло можно периодически увлажнять.

Кто хоть раз в жизни держал в руках дрель, знает, как порой трудно удержать ее в нужном положении. Немалый вес, вибрации и скользкая поверхность – все это усложняет задачу, и сверло постоянно уходит в сторону, вверх или вниз. Для контроля положения дрели на ней должен быть установлен строительный уровень. Есть модели, оснащенные такими уровнями «с рождения», в противном случае его можно приделать с помощью скотча.

Просверливая сквозные отверстия в стенах можно столкнутся с проблемой, когда толщина стены превышает длину сверла. Выход из такой ситуации может быть следующим. Стена сверлится с одной стороны на максимально допустимую глубину. В полученное отверстие закладывается магнит, а с обратной стороны стены к ней прикладывается компас, который и определяет положение магнита. В определенном таким образом месте и нужно сверлить встречное отверстие. Не нужно забывать, что в таких капитальных стенах с большой вероятностью могут проходить различные коммуникации, поэтому перед сверлением не лишним будет убедиться, что на пути сверла нет труб или электрокабелей.

В сверлении отверстий в кафеле тоже есть свои особенности. Во-первых, для кафеля используются специальные сверла, наконечники которых выполнены из победита или алмазного напыления. В начале сверления обороты выбираются минимальные и потом постепенно увеличиваются.

Кафель – материал скользкий, твердый и хрупкий, что значительно усложняет сверление: сверло скользит, царапает поверхность, а то и совсем может расколоть плитку. Для того, чтобы этого не случилось, перед сверлением на место, где должно проделываться отверстие, наклеивается скотч или кусок картона.

Еще один «проблемный» материал – металл. Он требует к себе особого внимания, а также использования дорогих, качественных и прочных сверл. Если для других материалов на сверлах можно сэкономить, то в случае с металлом это не пройдет – дешевые сверла просто поломаются.

Гладкая поверхность металла также может стать проблемой. Перед сверлением на металлической поверхности кернером делается выемка, служащая одновременно отметкой места сверления и фиксатором для сверла.

При сверлении отверстий в металле используются несколько сверл разных диаметров: от маленького до нужного. Обороты дрели также в начале минимальные, а потом увеличивающиеся при увеличении диаметра сверла. Под металлическую поверхность нужно подложить деревянную доску, что значительно упростить процесс, а полученное отверстие будет более аккуратным.

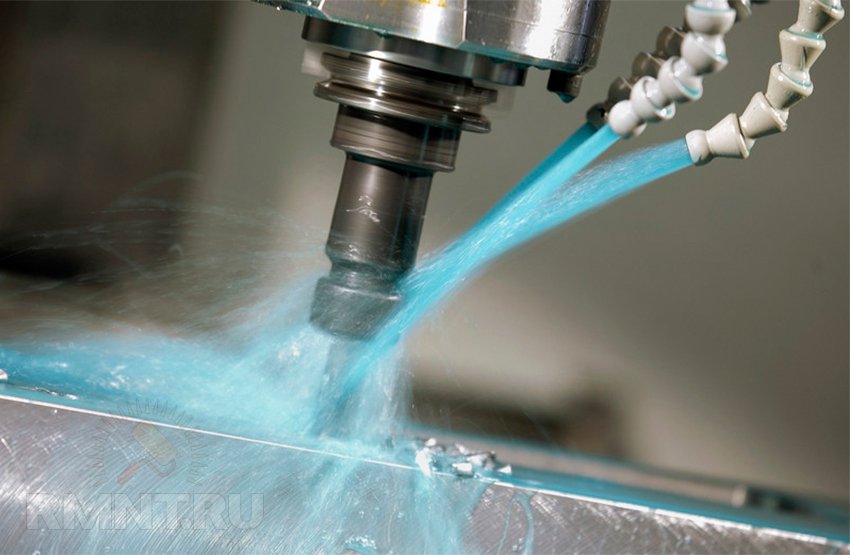

Сверла при сверлении металлических изделий нагреваются, поэтому их следует охлаждать с помощью специальной жидкости или пасты, в крайнем случае машинным маслом. Единственный случай, когда можно обойтись без охлаждения сверла, сверление чугуна.

Если у дрели предусмотрена функция обратного вращения, ею можно воспользоваться, чтобы вынуть сверло из полученного отверстия.

Для лучшей фиксации сверла можно использовать специальную стойку, фиксирующую сверло в нужной положении. При этом сначала дрель слегка прижимается к поверхности, и только когда пойдет металлическая стружка, можно прикладывать усилия для сверления.

И последнее правило: чем толще сверло, тем ниже обороты дрели.

Как сверлить кафель. Видео

В сфере ремонта умение правильно сверлить является одним из базовых. Помимо общих правил, важно учитывать все нюансы при работе с конкретным материалом: бетоном, кафелем, металлом и т.д. Все вопросы, связанные со сверлением, будут освещены в данной статье.

Как уже говорилось, сверловка — самое распространенное занятие для ремонтника, а потому важно сразу же выучить несколько основных правил, связанных с этим занятием.

  • Использование подходящего инструментария. Существует множество сверл, каждое из которых предназначено для определенного рода материалов. Потому не стоит пытаться сверлить бетон сверлом по дереву и наоборот. Также важно учитывать условия, в которых будет эксплуатироваться инструмент. К примеру, для ремонта во внутренних помещений нельзя использовать промышленные дрели (это попросту небезопасно). Важно учитывать и устойчивость к влаге: для наружных работ будет необходим инструмент класса IP34, если климат в данной местности влажный и IP32, если работать предстоит в хорошую погоду. Внутри помещения можно использовать IPX2/
  • Грамотная разметка. Прежде чем начинать какие-либо работы, важно аккуратно и точно разметить места сверления маркером. Под маркер еще можно наклеить бумажный скотч, чтобы дрель не скользила по материалу.
  • Выбор необходимой скорости сверления. Здесь все зависит в равной мере как от материала, так и от диаметра лезвия. Если речь идет об очень тонких сверлах (с диаметром менее 3 мм), то тут надо работать на низких оборотах, менее четырехсот за минуту. Для остальных сверл существует следующее правило: чем тоньше сверло, тем большая скорость сверления требуется.

Кроме того, важно следить за тем, чтобы рукоятка была надежно прикреплена к валу ручной дрели. Нельзя также допускать перекоса сверла.

Тонкости сверления для различных материалов

Как правильно сверлить металл + (Видео)

Первое, с чего стоит начать — это подбор сверл. Их отличает острый край, предназначенный для легкого вхождения сверла в металл. Обычные сверла по металлу хороши для не слишком твердых металлов вроде меди или алюминия, однако для чего-то более твердого (к примеру, для нержавейки) нужно взять изделия из карбида титана или хром-ванадиевого сплава.

Отдельно следует поговорить об оптимальных скоростях. Частой ошибкой начинающих мастеров является использование слишком большого количества оборотов. На деле же для твердых металлов используют средние скорости: к примеру, латунь толщиной в сантиметр оптимально будет сверлить на скорости в 2000-2500 оборотов.

Есть еще несколько моментов, которые нужно осветить. Итак:

  • Если требуется просверлить тонкую железную пластину, ее необходимо закрепить между двух кусков древесины. Делается это для того, чтобы лист металла не срывался.

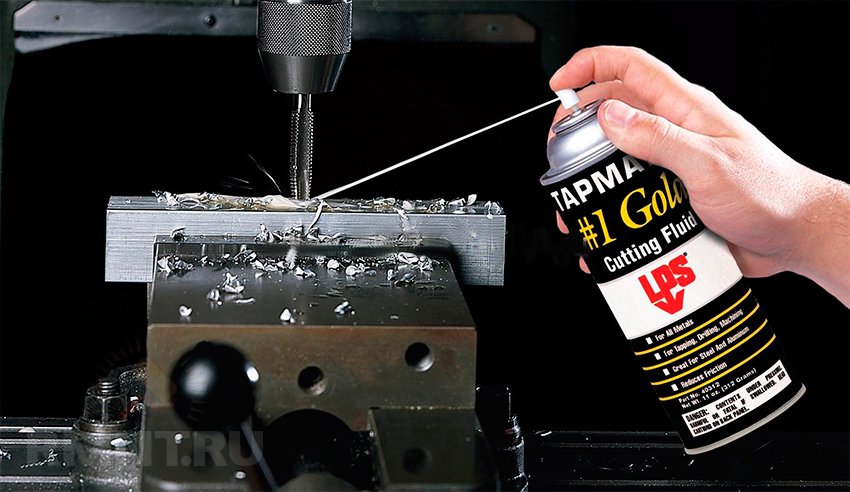

  • Необходимо время от времени использовать смазочное масло, обеспечивающее охлаждение сверла и облегчающее процесс сверления.

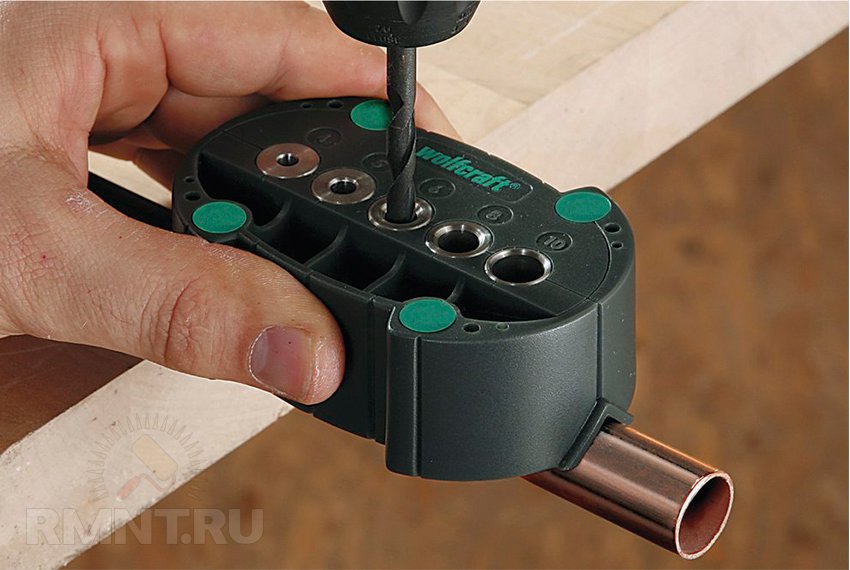

  • Если требуется сделать отверстие в трубе, то ее необходимо надежно закрепить. Для того, чтобы труба не сплющивалась под воздействием дрели, внутрь следует поместить кусочек твердого дерева.

Если руководствоваться этими несложными правилами, то даже новичку будет под силу качественно выполнить сверление.

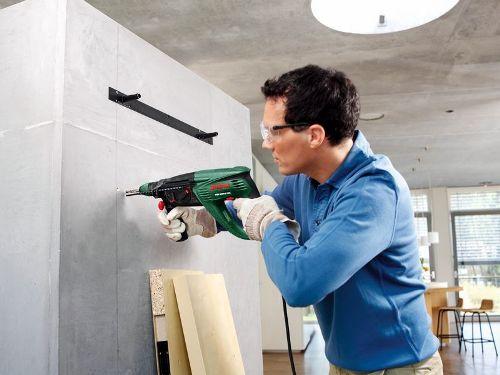

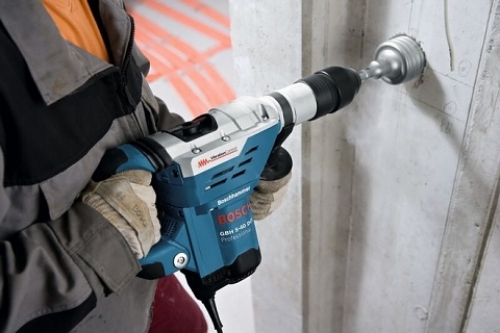

Как выполнять сверление стен из бетона + (Видео)

Сверлить стены в повседневной жизни приходится чаще всего, ведь без этого невозможно повесить полку, шкафчик, нельзя установить карниз. Конечно, лучше использовать для этой цели перфоратор или ударную дрель. Эти инструменты достаточно мощные, чтобы справиться с таким твердым материалом как бетон или кирпич. Однако если толщина стены не превышает 10-12 см, то можно обойтись и обычной дрелью. Но не стоит рисковать, если в распоряжении есть только маломощный инструмент — при контакте с бетоном он может попросту сломаться. Если же дрель подобрана правильно, то полезными станут такие советы:

Хотя просверлить бетонную стену при помощи дрели в целом реально, все же стоит делать это с осторожностью. В противном случае поломки могут быть достаточно серьезными. Лучше использовать для этого специализированные инструменты.

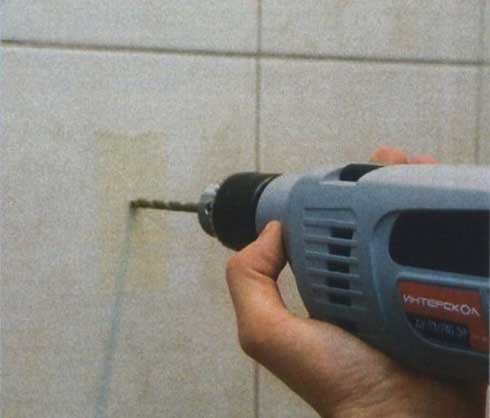

Как работать с кафелем при помощи дрели + (Видео)

Зачастую люди, не имеющие богатого опыта в сфере ремонта, побаиваются сверлить такой хрупкий материал как кафель. Однако это может стать насущной необходимостью, ведь нужно же на что-то крепить разнообразные шкафчики и полочки в кухне, ванной или туалете. Увы, во многом состояние плитки после сверления определяет не мастер, берущийся за дрель, а тот, кто эту плитку укладывал. Грамотный плиточник укладывает кафель так, чтобы между плиткой и стеной не образовывались пустоты. В этом случае аккуратное сверление никоим образом не навредит плитке. Если же между стеном и кафелем есть «воздушные карманы», то, скорее всего, плитка треснет.

Для того, чтобы правильно просверлить кафель, необходимо взять дрель, малярный скотч, перфоратор (либо мощная дрель со сверлами по бетону). Далее необходимо будет выполнить следующие действия:

  1. Место сверления отмечается куском малярного скотча и маркером. Скотч здесь для того, чтобы гвоздь не скользил по поверхности кафеля.
  2. Сверление производится строго перпендикулярно материалу. Количество оборотов должно нарастать постепенно: от минимально возможных до 150-200 оборотов за минуту. Так можно избежать повреждений как материала, так и инструмента.
  3. Важно следить, чтобы сверло не перегревалось. Если начал идти дым, то дрель нужно срочно остужать.

Когда отверстия сделаны, можно вставлять в них дюбели. Делается это при помощи молотка.

Сверление чугуна — как сделать это грамотно + (Видео)

Чугун — это достаточно твердый материал, потому сверлить его очень и очень непросто. Кроме того, чугунные изделия хрупкие, потому важно не раскрошить их. Как и у других материалов, у чугуна есть свои тонкости в вопросах сверления.

  • Никакой спешки. Это, пожалуй, важнейшее правило при работе с чугуном. Все делать нужно медленно, с крайней аккуратностью и вниманием.
  • Сверло должно быть из очень твердого и прочного сплава, кроме того, оно должно быть идеально заточено. Для того, чтобы чугун не крошился, надо брать сверла с углом 114-119 градусов.
  • Недопустимо, чтобы дрель перегревалась. Порой на то, что инструмент перегрелся, не обращают внимания. А это может привести к некачественному выполнению работы или даже поломке.

Как аккуратно просверлить древесину + (Видео)

Дерево — один из самых «простых» материалов при работе с дрелью. Однако и здесь есть свои тонкости.

  • Скорость сверления напрямую зависит от породы дерева. Рыхлые, не слишком твердые сорта древесины будут под силу даже маломощному аппарату. Конечно же, роль играет и предполагаемый диаметр отверстия — чем он больше, тем мощнее нужна дрель.
  • Для того, чтобы сделать отверстия большого размера, надо использовать специальные сверла-коронки. Их диаметр может превышать 120 мм. Что до глубины, то в среднем коронки годятся для материалов толщиной до 20-22 мм, но есть и специальные модели, способсные справиться с толщиной более 60 мм.
  • Если нужно сделать глухое, а не сквозное отверстия, то для этого отлично подойдут сверла Форстнера, которые выпускаются диаметром от 1 до 5 см.

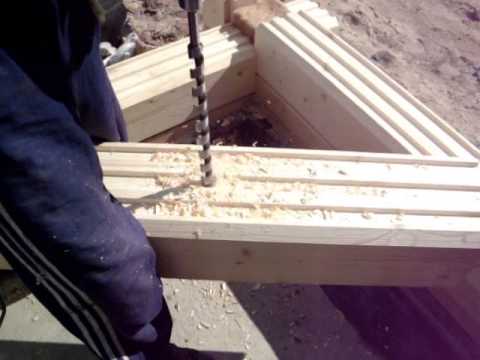

Отдельно стоит поговорить о сверлении бруса. Хотя его удобно фиксировать для дальнейшего сверления, большая толщина материала создает определенные трудности. Сверление бруса для дальнейшего закрепления в отверстиях шкантов. Для стандартного бруса толщиной в 18 см лучше всего будет взять сверло диаметром в 25 мм и длиной в 36 см. Сверлить надо будет не торопясь, на низких оборотах. В плане мощностей, отлично подойдет дрель на 1300-1500 Вт. Если брус не очень длинный, то хватит двух отверстий с каждой стороны. Если же длина бруса под шканты достаточно велика, то необходимо будет сделать дополнительное отверстие по центру. После того, как отверстия будут сделаны, можно забивать в них шканты при помощи молотка или кувалды небольшого размера.

На каких оборотах надо выполнять сверление

Одним из важных параметров при сверлении является количество оборотов в минуту. Скорость, с которой нужно сверлить, зависит от рода материала и типа сверла. Есть общее правило: чем тверже материал и чем толще свело, тем меньшим должно быть количество оборотов в минуту. Что до конкретных цифр, их можно увидеть в приведенной ниже таблице.

Данная таблица предназначена для обычных спиральных сверел. Для специфических вариантов (сверло Фростнера и т.д.) скорости сверления различных материалов несколько отличаются от приведенных выше.

Как просверлить отверстие ровно + (Видео)

Достаточно частой проблемой является то, что сверло соскальзывает с метки, и отверстие делается не в нужном месте. Бороться с этим может помочь бумажный скотч, наклеенный сверху на дерево. Также порой подобные сложности возникают в том случае, если приходится работать с чересчур толстым сверлом. Тогда следует сначала сделать углубление в материале более тонким сверлом, а затем сверлить, уперевшись в сделанную метку.

Важно обратить внимание на качество заточки. Если кромки недостаточно острые или заточены неровно, то могут возникать проблемы с аккуратностью сверления.

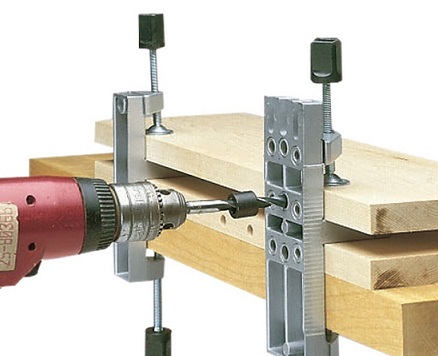

Как просверлить перпендикулярное и вертикальное отверстие

Хотя порой бывает необходимо сверлить под углом, чаще всего делаются вертикальные отверстия (то есть перпендикулярные поверхности). Для того чтобы сверление проходило строго под углом 90 градусов, необходимо использовать специальные направляющие. Они позволят выполнять сверление перпендикулярно, не отклоняясь в какую-либо сторону.

Самые простые направляющие позволяют делать только вертикальные отверстия, но существуют и более сложные конструкции, позволяющие производить сверление под определенными углами.

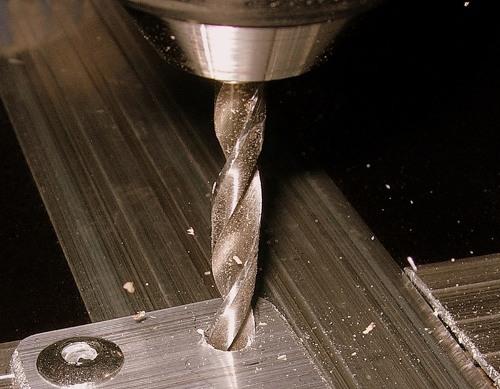

Работа по сверлению отверстий в металле, в зависимости от вида отверстий и свойств металла, может выполняться разным инструментом и с использованием различных приёмов. О способах сверления, инструментарии, а также о технике безопасности при выполнении этих работ мы хотим вам рассказать.

Сверление отверстий в металле может понадобиться при ремонте инженерных систем, бытовой техники, автомобиля, создании конструкций из листовой и профильной стали, конструировании поделок из алюминия и меди, при изготовлении плат для радиоаппаратуры и во многих других случаях. Важно понимать, какой инструмент нужен для каждого вида работ, чтобы отверстия получились нужного диаметра и в строго намеченном месте, и какие меры безопасности помогут избежать травм.

Инструменты, приспособления, сверла

Основными инструментами для сверления являются ручные и электрические дрели, а также, при возможности, сверлильные станки. Рабочий орган этих механизмов — сверло — может иметь различную форму.

Различают сверла:

  • спиральные (наиболее распространённые);
  • винтовые;
  • коронки;
  • конусные;
  • перовые и т. д.

Производство свёрл различной конструкции нормируется многочисленными ГОСТами. Свёрла до Ø 2 мм не имеют маркировку, до Ø 3 мм — на хвостовике указано сечение и марка стали, большие диаметры могут содержать дополнительную информацию. Для получения отверстия определённого диаметра нужно взять сверло на несколько десятых миллиметра меньше. Чем лучше заточено сверло, тем меньше разница между этими диаметрами.

Свёрла отличаются не только диаметром, но и длиной — производятся короткие, удлинённые и длинные. Важной информацией является и предельная твёрдость обрабатываемого металла. Хвостовик свёрл может быть цилиндрическим и коническим, что следует иметь в виду при подборе сверлильного патрона или переходной втулки.

1. Сверло с цилиндрическим хвостовиком. 2. Сверло с коническим хвостовиком. 3. Сверло с мечиком для резьбы. 4. Центровое сверло. 5. Сверло с двумя диаметрами. 6. Центровочное сверло. 7. Коническое сверло. 8. Коническое многоступенчатое сверло

Для некоторых работ и материалов требуется выполнение специальной заточки. Чем твёрже обрабатываемый металл, тем острее должна быть заточена кромка. Для тонколистового металла обычное спиральное сверло может не подойти, понадобится инструмент со специальной заточкой. Подробные рекомендации для различного типа свёрл и обрабатываемых металлов (толщина, твёрдость, тип отверстия) достаточно обширны, и в этой статье мы их рассматривать не будем.

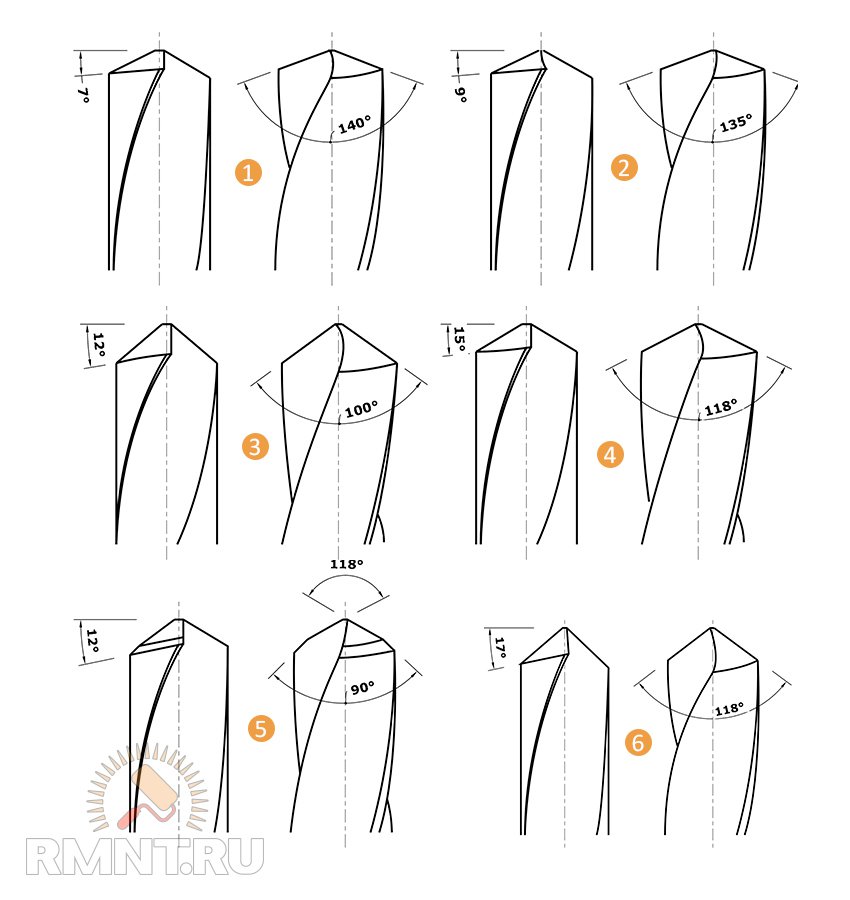

Различные типы заточки сверла. 1. Для жёсткой стали. 2. Для нержавеющей стали. 3. Для меди и медных сплавов. 4. Для алюминия и алюминиевых сплавов. 5. Для чугуна. 6. Бакелит

1. Стандартная заточка. 2. Свободная заточка. 3. Разбавленная заточка. 4. Тяжёлая заточка. 5. Раздельная заточка

Для закрепления деталей перед сверлением используют тиски, упоры, кондукторы, уголки, прихваты с болтами и другие приспособления. Это не только требование безопасности, так на самом деле удобнее, и отверстия получаются более качественные.

Для снятия фасок и обработки поверхности канала пользуются зенковкой цилиндрической или конической формы, а для наметки точки под сверление и чтобы сверло «не соскочило» — молоток и кернер.

Совет! Лучшими свёрлами до сих пор считаются выпущенные в СССР — точное следование ГОСТ по геометрии и составу металла. Хороши и немецкие Ruko с титановым напылением, а также свёрла от Bosch — проверенное качество. Хорошие отзывы о продукции Haisser — мощные, как правило, большого диаметра. Достойно показали себя свёрла «Зубр», особенно серии «Кобальт».

Режимы сверления

Очень важно правильно закрепить и направить сверло, а также выбрать режим резания.

При выполнении отверстий в металле сверлением важными факторами являются количество оборотов сверла и усилие на подачу, прилагаемое к сверлу, направленное по его оси, обеспечивающее заглубление сверла при одном обороте (мм/об). При работе с различными металлами и свёрлами рекомендуются различные режимы резания, причём чем твёрже обрабатываемый металл и чем больше диаметр сверла, тем меньше рекомендуемая скорость резания. Показатель правильного режима — красивая, длинная стружка.

Воспользуйтесь таблицами, чтобы правильно выбрать режим и не затупить сверло преждевременно.

Подача S 0 , мм/об
Диаметр сверла D, мм
2,5
4
6
8
10
12
146
20
25
32
Скорость резания v, м/мин
При сверлении стали

0,06 17 22 26 30 33 42
0,10 17 20 23 26 28 32 38 40 44
0,15 18 20 22 24 27 30 33 35
0,20 15 17 18 20 23 25 27 30
0,30 14 16 17 19 21 23 25
0,40 14 16 18 19 21
0,60 14 15 11
При сверлении чугуна

0,06 18 22 25 27 29 30 32 33 34 35
0,10 18 20 22 23 24 26 27 28 30
0,15 15 17 18 19 20 22 23 25 26
0,20 15 16 17 18 19 20 21 22
0,30 13 14 15 16 17 18 19 19
0,40 14 14 15 16 16 17
0,60 13 14 15 15
0,80 13
При сверлении алюминиевых сплавов

0,06 75
0,10 53 70 81 92 100
0,15 39 53 62 69 75 81 90
0,20 43 50 56 62 67 74 82
0,30 42 48 52 56 62 68 75
0,40 40 45 48 53 59 64 69
0,60 37 39 44 48 52 56
0,80 38 42 46 54
1,00 42

Таблица 2. Поправочные коэффициенты

Таблица 3. Обороты и подача при различном диаметре сверла и сверлении углеродистой стали

Виды отверстий в металле и способы их сверления

Виды отверстий:

  • глухие;
  • сквозные;
  • половинчатые (неполные);
  • глубокие;
  • большого диаметра;
  • под внутреннюю резьбу.

Отверстия под резьбу требуют определения диаметров с допусками, установленными в ГОСТ 16093–2004. Для распространённых метизов расчёт приведен в таблице 5.

Таблица 5. Соотношение метрической и дюймовой резьбы, а также подбор размера отверстия для засверливания

Метрическая резьба
Дюймовая резьба
Трубная резьба
Диаметр резьбы
Шаг резьбы, мм
Диаметр отверстия под резьбу
Диаметр резьбы
Шаг резьбы, мм
Диаметр отверстия под резьбу
Диаметр резьбы
Диаметр отверстия под резьбу
мин.
макс.
мин.
макс.
М1 0,25 0,75 0,8 3/16 1,058 3,6 3,7 1/8 8,8
М1,4 0,3 1,1 1,15 1/4 1,270 5,0 5,1 1/4 11,7
М1,7 0,35 1,3 1,4 5/16 1,411 6,4 6,5 3/8 15,2
М2 0,4 1,5 1,6 3/8 1,588 7,7 7,9 1/2 18,6
М2,6 0,4 2,1 2,2 7/16 1,814 9,1 9,25 3/4 24,3
М3 0,5 2,4 2,5 1/2 2,117 10,25 10,5 1 30,5
М3,5 0,6 2,8 2,9 9/16 2,117 11,75 12,0
М4 0,7 3,2 3,4 5/8 2,309 13,25 13,5 11/4 39,2
М5 0,8 4,1 4,2 3/4 2,540 16,25 16,5 13/8 41,6
М6 1,0 4,8 5,0 7/8 2,822 19,00 19,25 11/2 45,1
М8 1,25 6,5 6,7 1 3,175 21,75 22,0
М10 1,5 8,2 8,4 11/8 3,629 24,5 24,75
М12 1,75 9,9 10,0 11/4 3,629 27,5 27,75
М14 2,0 11,5 11,75 13/8 4,233 30,5 30,5
М16 2,0 13,5 13,75
М18 2,5 15,0 15,25 11/2 4,333 33,0 33,5
М20 2,5 17,0 17,25 15/8 6,080 35,0 35,5
М22 2,6 19,0 19,25 13/4 5,080 33,5 39,0
М24 3,0 20,5 20,75 17/8 5,644 41,0 41,5

Сквозные отверстия

Сквозные отверстия пронизывают заготовку полностью, образуя в ней проход. Особенностью процесса является защита поверхности верстака или столешницы от выхода сверла за пределы заготовки, что может повредить и само сверло, а также снабдить заготовку «заусенцем» — гартом. Чтобы этого избежать, применяют следующие способы:

  • используют верстак с отверстием;
  • подкладывают под деталь прокладку из дерева или «сэндвич» — дерево+металл+дерево;
  • подкладывают под деталь металлический брусок с отверстием для свободного прохода сверла;
  • снижают скорость подачи на последнем этапе.

Последний способ обязателен при высверливании отверстий «по месту», чтобы не повредить близко расположенные поверхности или детали.

Отверстия в тонколистовом металле вырезаются перовыми свёрлами, потому как спиральное сверло повредит края заготовки.

Глухие отверстия

Такие отверстия выполняются на определённую глубину и не пронизывают заготовку насквозь. Отмерить глубину можно двумя способами:

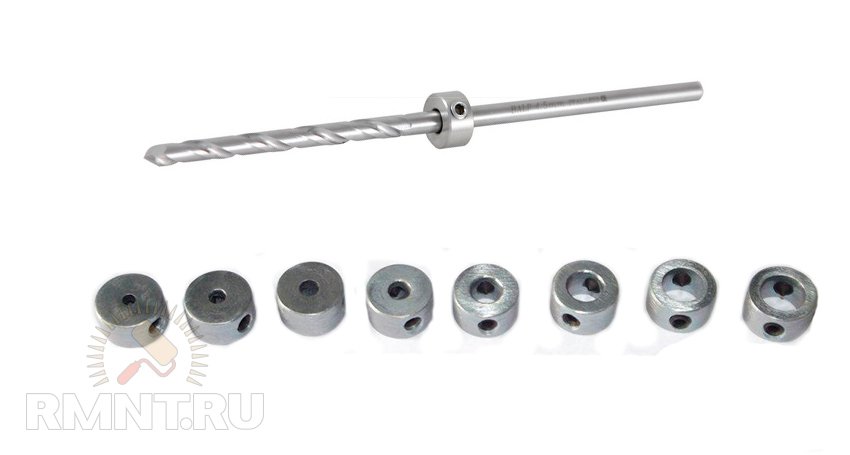

  • ограничивая длину сверла втулочным упором;
  • ограничивая длину сверла патроном с регулируемым упором;
  • пользуясь линейкой, закреплённой на станке;
  • комбинацией способов.

Некоторые станки снабжены системой автоматической подачи на заданную глубину, после чего механизм останавливается. В процессе сверления может потребоваться несколько раз остановить работу, чтобы удалить стружку.

Отверстия сложной формы

Отверстия, расположенные на краю заготовки (половинчатые) можно выполнять, соединив гранями и зажав тисками две заготовки или заготовку и прокладку и высверлив полное отверстие. Прокладка должна быть выполнена из такого же материала, что и обрабатываемая заготовка, иначе сверло будет «уходить» в сторону наименьшего сопротивления.

Сквозное отверстие в уголке (профильный металлопрокат) выполняют, зафиксировав заготовку в тисках и используя деревянную прокладку.

Сложнее выполнить сверление цилиндрической заготовки по касательной. Процесс разделяется на две операции: подготовка перпендикулярной отверстию площадки (фрезеровка, зенковка) и собственно сверление. Высверливание отверстий в поверхностях, расположенных под углом, также начинают с подготовки площадки, после чего вставляют деревянную прокладку между плоскостями, образуя треугольник, и сверлят отверстие сквозь угол.

Полые детали просверливают, заполнив полость пробкой из древесины.

Отверстия с уступами получают с использованием двух техник:

  1. Рассверливание. Отверстие высверливается на всю глубину сверлом наименьшего диаметра, после чего на заданную глубину рассверливают свёрлами диаметрами от меньшего к большему. Достоинство метода — хорошо отцентрованное отверстие.
  2. Уменьшение диаметра. На заданную глубину высверливается отверстие максимального диаметра, затем свёрла меняются с последовательным уменьшением диаметра и углублением отверстия. При этом методе легче контролировать глубину каждой ступени.

1. Рассверливание отверстия. 2. Уменьшение диаметра

Отверстия большого диаметра, кольцевое высверливание

Получение отверстий большого диаметра в массивных заготовках, толщиной до 5–6 мм, дело трудоёмкое и затратное. Относительно небольшие диаметры — до 30 мм (максимум 40 мм) можно получить, используя конусные, а лучше ступенчато-конусные свёрла. Для отверстий большего диаметра (до 100 мм) понадобятся полые биметаллические коронки или коронки с твердосплавными зубьями с центровочным сверлом. Причём мастера традиционно в этом случае рекомендуют Bosch, в особенности на твёрдом металле, например, стали.

Такое кольцевое высверливание менее энергозатратное, но может быть более затратным финансово. Помимо свёрл важна мощность дрели и возможность работы на самых низких оборотах. Причём чем толще металл, тем сильнее захочется выполнить отверстие на станке, а при большом количестве отверстий в листе толщиной более 12 мм лучше сразу искать такую возможность.

В тонколистовой заготовке отверстие большого диаметра получают с помощью узкозубых коронок или фрезой, закреплённой на «болгарке», но края в последнем случае оставляют желать лучшего.

Глубокие отверстия, СОЖ

Иногда требуется выполнить глубокое отверстие. В теории, это такое отверстие, длина которого в пять раз больше диаметра. На практике, глубоким называют сверление, требующее принудительного периодического удаления стружки и применения СОЖ (смазочно-охлаждающих жидкостей).

В сверлении СОЖ нужны в первую очередь для снижения температуры сверла и заготовки, которые нагреваются от трения. Поэтому при получении отверстий в меди, которая обладает высокой теплопроводностью и сама способна отводить тепло, СОЖ можно не применять. Относительно легко и без смазки сверлится чугун (кроме высокопрочных).

На производстве в качестве СОЖ применяют индустриальные масла, синтетические эмульсии, эмульсолы и некоторые углеводороды. В домашних мастерских можно использовать:

  • технический вазелин, касторовое масло — для мягких сталей;
  • хозяйственное мыло — для алюминиевых сплавов типа Д16Т;
  • смесь керосина с касторовым маслом — для дюралюминия;
  • мыльную воду — для алюминия;
  • скипидар, разведённый спиртом — для силумина.

Универсальная охлаждаемая жидкость может быть приготовлена самостоятельно. Для этого нужно растворить 200 г мыла в ведре воды, добавить 5 ложек машинного масла, можно отработанного, и прокипятить раствор до получения мыльной однородной эмульсии. Некоторые мастера для снижения трения используют свиное сало.

Обрабатываемый материал
Смазочно-охлаждающая жидкость
Сталь:
углеродистая
Эмульсия. Осернённое масло
конструкционная
Осернённое масло с керосином
инструментальная
Смешанные масла
легированная
Смешанные масла

Чугун ковкий 3-5%-ная эмульсия
Чугунное литье Без охлаждения. 3-5%-ная эмульсия. Керосин
Бронза Без охлаждения. Смешанные масла
Цинк Эмульсия
Латунь Без охлаждения. 3-5%-ная эмульсия
Медь Эмульсия. Смешанные масла
Никель Эмульсия
Алюминий и его сплавы Без охлаждения. Эмульсия. Смешанные масла. Керосин
Нержавеющие, жаропрочные сплавы Смесь из 50% осернённого масла, 30% керосина, 20% олеиновой кислоты (или 80% сульфофрезола и 20% олеиновой кислоты)
Волокнит, винипласт, оргстекло и так далее 3-5%-ная эмульсия
Текстолит, гетинакс Обдувка сжатым воздухом

Глубокие отверстия могут быть выполнены сплошным и кольцевым сверлением, причём в последнем случае центральный стержень, образованный вращением коронки, выламывают не целиком, а частями, ослабив его дополнительными отверстиями малого диаметра.

Сплошное сверление выполняется в хорошо зафиксированной заготовке спиральным сверлом, в каналы которого подается СОЖ. Периодически, не останавливая вращение сверла, нужно его извлекать и очищать полость от стружки. Работа спиральным сверлом выполняется поэтапно: сначала берут короткое и надсверливают отверстие, которое затем заглубляют сверлом соответствующего размера. При значительной глубине отверстия желательно пользоваться направляющими кондукторными втулками.

При регулярном высверливании глубоких отверстий можно рекомендовать приобретение специального станка с автоматической подачей СОЖ к сверлу и точной отцентровкой.

Сверление по разметке, шаблону и кондуктору

Сверлить отверстия можно по выполненной разметке или без неё — с применением шаблона или кондуктора.

Разметка выполняется кернером. Ударом молотка намечается место для острия сверла. Фломастером тоже можно отметить место, но отверстие нужно ещё и для того, чтобы острие не сдвигалось от намеченной точки. Работа выполняется в два этапа: предварительное сверление, контроль отверстия, окончательное сверление. Если сверло «ушло» от намеченного центра, узким зубилом делаются насечки (канавки), направляющие острие в заданное место.

Для определения центра цилиндрической заготовки пользуются квадратным кусочком жести, согнутым под 90° так, чтобы высота одного плеча составляла приблизительно один радиус. Прикладывая уголок с разных сторон заготовки, проведите карандашом вдоль края. В результате у вас образуется область вокруг центра. Найти центр можно по теореме — пересечением перпендикуляров от двух хорд.

Шаблон нужен при выполнении серии однотипных деталей с несколькими отверстиями. Им удобно пользоваться для пачки тонколистовых заготовок, соединённых струбциной . Так одновременно можно получить несколько просверленных заготовок. Вместо шаблона иногда используют чертёж или схему, например, при изготовлении деталей для радиоаппаратуры.

Кондуктором пользуются, когда очень важна точность выдерживания расстояний между отверстиями и строгая перпендикулярность канала. При сверловке глубоких отверстий или при работе с тонкостенными трубками кроме кондуктора могут применяться направляющие, фиксирующие положение дрели относительно поверхности металла.

При работе с электроинструментом важно помнить о безопасности человека и не допускать преждевременного износа инструмента и возможного брака. В связи с этим мы собрали некоторые полезные советы:

  1. Перед работой нужно проверить крепления всех элементов.
  2. Одежда при работе на станке или с электродрелью не должна быть с элементами, способными попасть под действие вращающихся частей. Глаза от стружки защитите очками.
  3. Сверло при приближении к поверхности металла должно уже вращаться, иначе оно быстро затупится.
  4. Вынимать сверло из отверстия нужно, не выключая дрель, по возможности снижая обороты.
  5. Если сверло не углубляется в металл, значит, его твёрдость ниже, чем у заготовки. Повышенную твёрдость у стали можно выявить, проведя по образцу напильником — отсутствие следов свидетельствует о повышенной твёрдости. В этом случае сверло нужно выбирать из твёрдого сплава с присадками и работать на низких оборотах с небольшой подачей.
  6. Если сверло маленького диаметра плохо закрепляется в патроне, намотайте на его хвостовик несколько оборотов латунной проволоки, увеличив диаметр для захвата.
  7. Если поверхность заготовки полированная, наденьте фетровую шайбу на сверло, чтобы гарантировано не нанести царапины даже при соприкосновении с патроном дрели. При закреплении заготовок из полированной или хромированной стали, используйте прокладки из ткани или кожи.
  8. При изготовлении глубоких отверстий прямоугольный кусочек пенопласта, насаженный на сверло, может служить измерителем и одновременно, вращаясь, сдувать мелкую стружку.
