Как сделать каркас фронтона двухскатной крыши. Как сделать фронтон двухскатной крыши

Содержание статьи

— один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей
равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков
, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать .

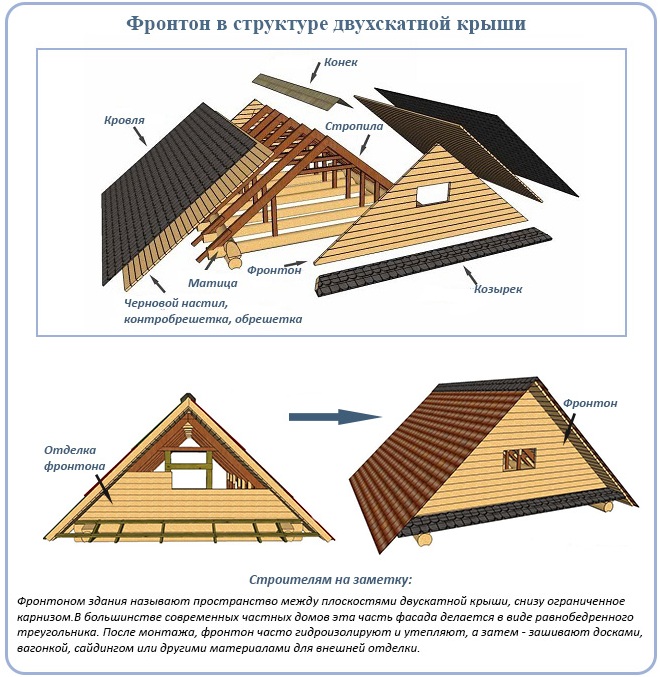

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п.
Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

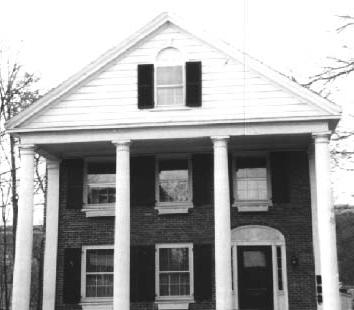

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

Треугольный.
Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника
, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
Полукруглый или лучковый.
Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко
, был распространен в эпоху классицизма.
Раскрепованный. Имеет выступающие части на плоскости,
широко применялся в старину в эпоху барокко.
Трапециевидный.
Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
Разорванный.
Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов
. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при крыши с изломанными скатами.

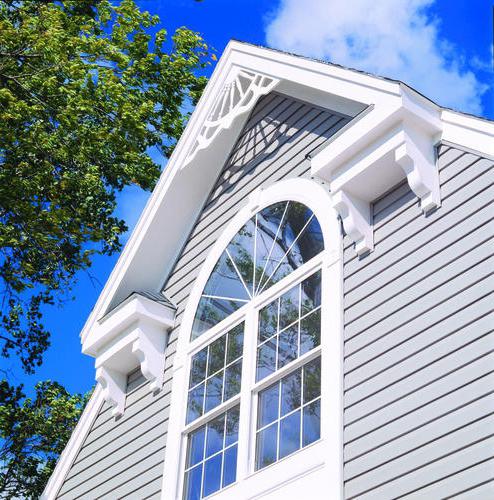

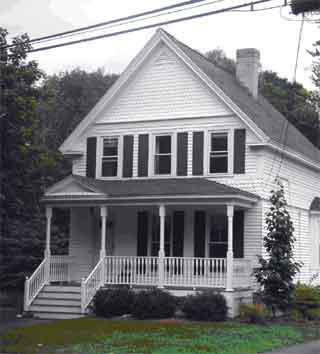

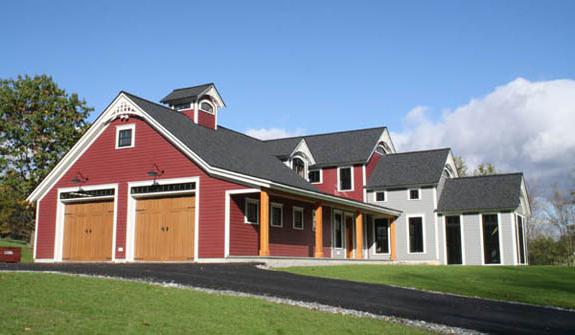

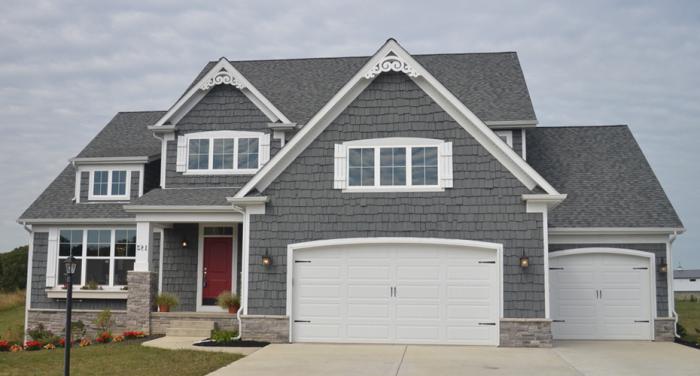

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши
. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

При этом, важно правильно вычислить площадь и форму будущего фронтона
, чтобы не выйти за рамки проектных расчетов. Тем не менее, вполне возможно возведение фронтона и после обустройства крыши.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы
: фронтон сразу связывается со стропильной системой и имеет опору,
в то время как фронтон, возводимый в первую очередь, представляет собой участок стены
, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор
очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства
— погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся
— одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать .

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию
и основывается на данных проекта дома.

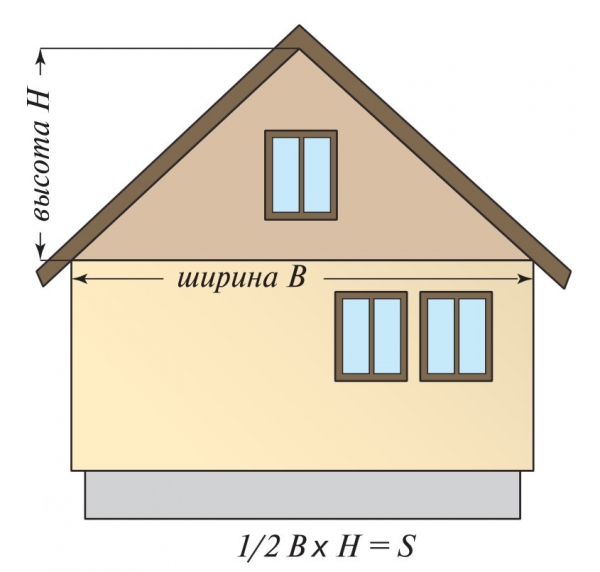

Как рассчитать площадь фронтона
двухскатнойкрыши мы можем узнать

по формуле
площади треугольника — произведение основания на высоту деленное пополам
, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и , то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

При проектировании дома важно вычислить нагрузку на фундамент
, т.к вес кирпичных или шлакоблочных фронтонов вносит серьезные коррективы в распределение нагрузки. Поэтому все размеры чаще всего бывают рассчитаны еще на стадии разработки проекта.

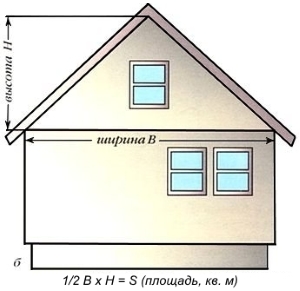

Расчет фронтона

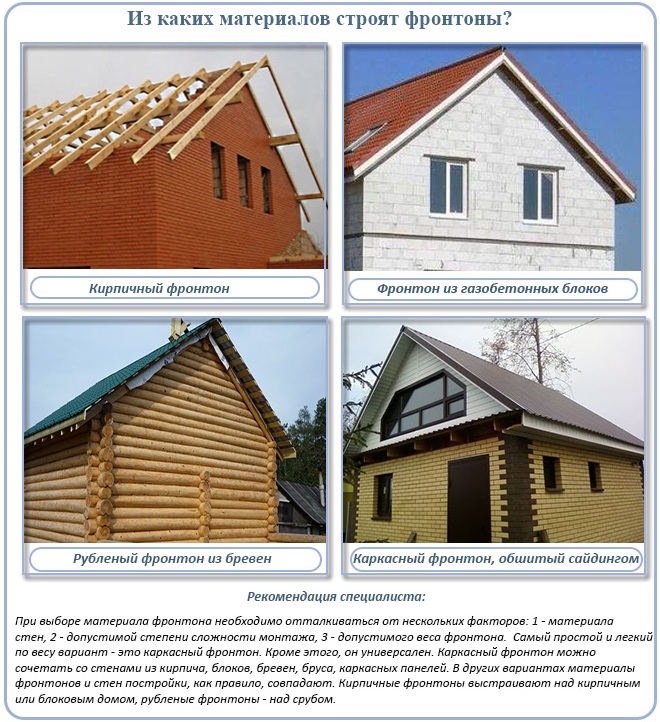

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены
. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал
, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона
. Например, каркасный тип имеет значительно меньший вес,
он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве
. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

Кирпичный
(шлакоблочный, газобетонные блоки и пр.) фронтон.
Деревянный
, брусовой, бревенчатый тип.
Каркасный
тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

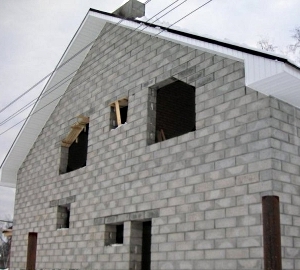

Кирпичный вариант

Деревянный вариант

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

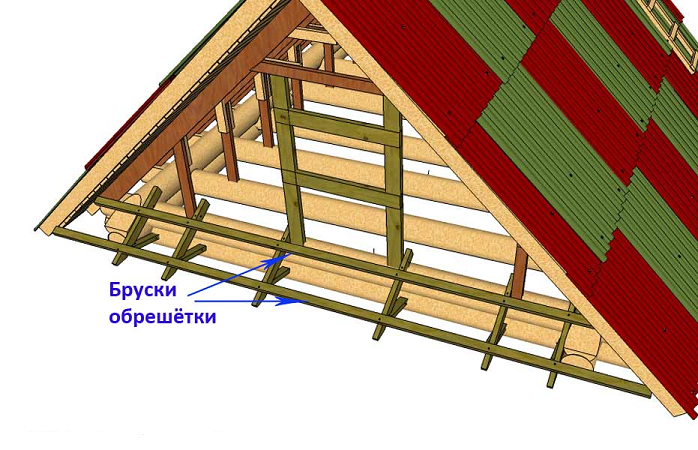

Часто является, по сути, обшитым крайним рядом стропил
. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши.
Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент
, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора
или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

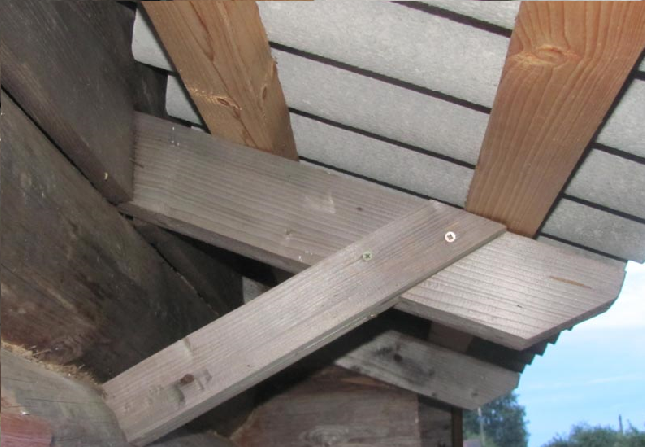

Деревянный способ завязывания

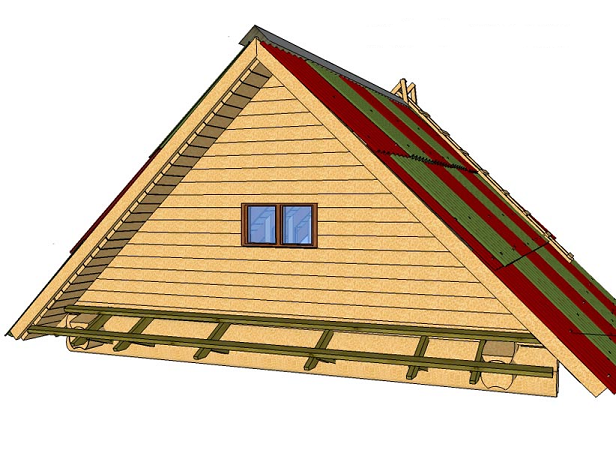

Монтаж деревянного фронтона

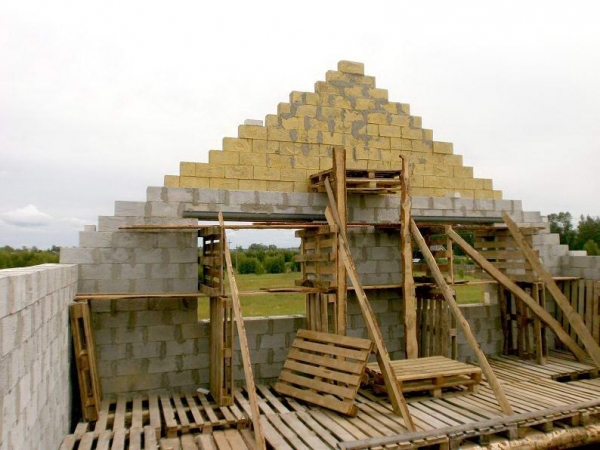

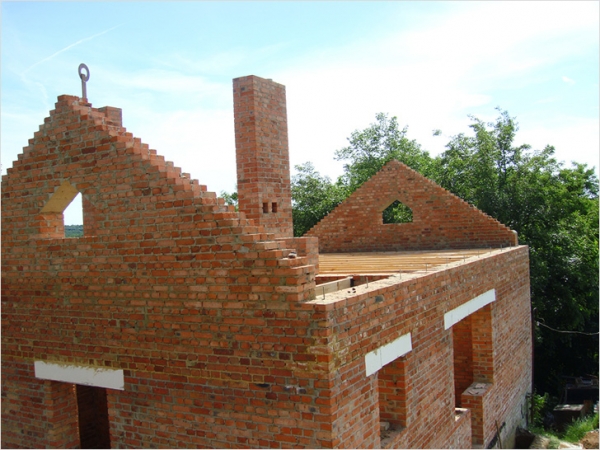

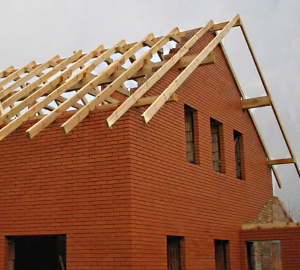

Кирпичный фронтон

Требует первоочередного возведения
. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут . Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру
, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья
, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

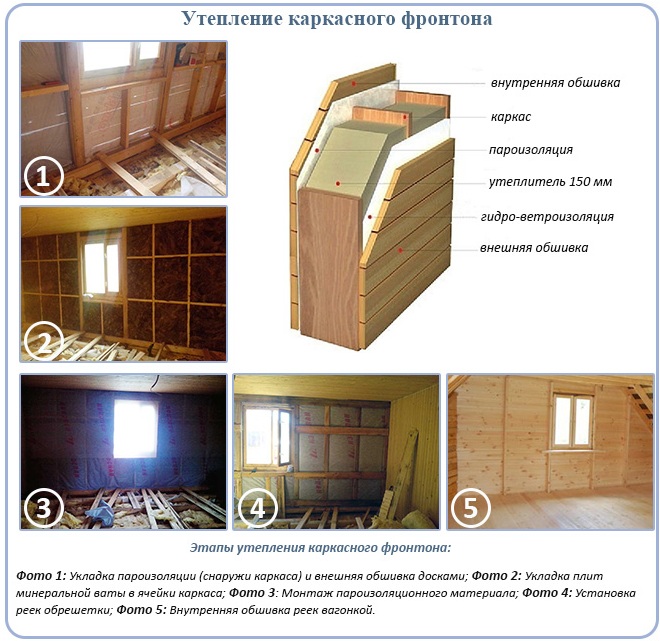

Утепление щипцовой стены

щипцовой стены важно при планировании использования чердака для жилья
или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления —
изнутри и снаружи
. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи
, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Стекловата;
Минвата;
Пенопласт;
Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы
, в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации
, иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Если вы решили построить дом, то обязательно нужно подумать о том, каким будет фронтон двускатной крыши. Для его обустройства необходимо произвести точные расчеты и грамотно выбрать материал для отделки. Важно подбирать наиболее легкие материалы, однако среди их качественных характеристик должна быть еще и прочность. Ведь фронтон будет в течение всего года подвергаться постоянным воздействиям негативных факторов внешней среды. Поверхность должна не только стойко претерпевать влияние агрессивных факторов, но и сохранять достойный внешний вид, так как фасад дома является визитной карточкой его хозяев.

Устройство фронтона

Если речь идет о простой двускатной конструкции, то для начала необходимо монтировать фронтоны с обеих сторон постройки. Далее следует создать опору стропил, применяя в роли несущей основы массивный мауэрлат. Он выполняется из древесины твердой породы. Сечение бруса, как правило, является квадратным, а его сторона равна 10 см.

Перед установкой элементы важно тщательно обработать антисептиками. Это позволит значительно продлить срок жизнедеятельности материалов в основе фронтона. Тем самым вы убережете их от гнили и плесени. Это особенно важно, если дом выстроен в условиях постоянных ветров и частых осадков, которые способны негативно воздействовать на древесину.

Использование кирпича

Если при возведении фронтона будет использоваться кирпич, а конструкция станет обладать стандартными размерами, то необходимо подготовить 35 элементов на 1 квадратный метр. Что касается массы кирпича, то она варьируется в пределах от 2,5 до 7 кг, что будет зависеть от разновидности и толщины изделия. Для того чтобы облегчить конструкцию, рекомендуется использовать пустотелый кирпич, это снизит нагрузку на перекрытие.

Фронтон может быть выполнен с помощью блоков, которые обладают наружной глазурованной отделкой. Это позволяет исключить необходимость осуществления отделочных работ. Помимо прочего, если в конструкции отсутствуют декоративные материалы, то это не будет оказывать дополнительной нагрузки на стены и фундамент. Возводить фронтон необходимо в 1/2 кирпича.

Особенности проведения монтажа

Если верхняя часть обладает значительной площадью, то важно укрепить конструкцию. Для этого нижние ряды обязательно необходимо армировать. После этого осуществляется заливка бетоном. Однако необходимо помнить о том, что такой фронтон двухскатной крыши будет обладать более значительным весом. Для того чтобы решить проблему, рекомендуется укреплять конструкцию, возводя со стороны чердачного помещения стенки в виде распорок. Для того чтобы чердачное помещение было теплым, внутри фронтон следует теплоизолировать. Данная процедура может быть совмещена с гидроизоляцией кровли, что следует осуществить после монтажа крыши.

Для того чтобы сделать фронтон более эстетичным, можно использовать штукатурку, сэндвич-панели или сайдинг. В некоторых случаях осуществляется декорирование с помощью пластиковых панелей или деревянных планок. Перед началом работ важно определить, какая высота, а также форма будет у фронтона. В области фиксации вершины конструкции нужно монтировать мачту. После натягивается шнур от вершины данного элемента, затем необходимо зафиксировать его в натянутом состоянии. На следующем этапе можно переходить к установке самой конструкции.

Фронтон двухскатной крыши для жилого помещения, как правило, обладает высотой, которая равна 0,7 м. Это верно при отсутствии чердака. При обустройстве полноразмерного фронтона, являющегося одной из стенок будущей мансарды высота должна быть равна 1,5 м. Если же планируется возводить полноценное помещение, то этот показатель можно увеличить до 2,1 м.

Осуществление укрепления фронтона

Устройство двухскатной крыши предполагает необходимость укрепления фронтона. Это позволяет прочно зафиксировать конструкцию. Для обеспечения жесткости нужно возвести разделительную стену, минимальная толщина которой равна 24 см. Ее нужно установить перпендикулярно по отношению к щипцовой стене. Можно использовать для укрепления колонны. Некоторые строители применяют метод сооружения железобетонной рамы, ее армируют при помощи четырех стержней, диаметр которых равен 10 см.

Методика возведения фронтона

Деревянный фронтон предполагает использование досок толщиной 3 сантиметра. Их необходимо уложить горизонтально, располагая в межкровельном просвете. Отделку в данном случае можно произвести фасадной штукатуркой или листовыми материалами по типу сайдинга. Если речь идет о неотапливаемых и подсобных помещениях, то фронтон может быть выполнен в виде рамочной конструкции, которая делается из стальной сетки. Для этого необходимо собрать каркас с помощью уголков, которые фиксируются механически и укрепляются на сетке-рабице.

Перед тем как сделать фронтон двухскатной крыши, необходимо учесть, какой она имеет уклон. Если он незначителен, то для оформления можно использовать металлосайдинг. Применение этого материала обеспечит хороший эстетичный вид и защиту от климатических факторов. Однако в качестве минуса выступает незначительная прочность.

Проведение расчета

После того как вы узнали, какое устройство у двухскатной крыши, можно поинтересоваться особенностями проведения расчета. Это позволит определить площадь конструкции. Если речь идет о треугольной форме, то конек станет выступать в качестве вершины прямоугольного треугольника. Его высота — это катет. В качестве второго катета выступит ширина дома, если речь идет об В двухскатной конструкции второй катет — это ширина дома, которую необходимо разделить на два. Определить высоту конька можно методом умножения длины катета на тангенс Таблицу тангенсов можно обнаружить в учебнике по геометрии.

Перед тем как решить, чем зашить фронтон крыши, необходимо произвести расчеты. Таким образом, если дом обладает шириной в 10 метров, а уклон равен 35 градусам, то тангенс будет равен 0,7. Это указывает на то, что высота фронтона составляет 3,5 метра. Этот показатель был найден методом разделения 10 на 2 и умножения на 0,7. После того как было вычислено данное значение, можно определить Высота должна быть умножена на длину основания, а полученный результат необходимо разделить на два. В приведенном примере данное значение будет равно 17,5 квадратных метров.

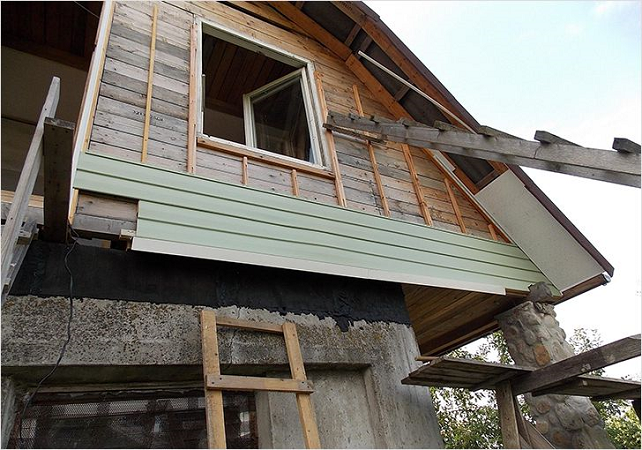

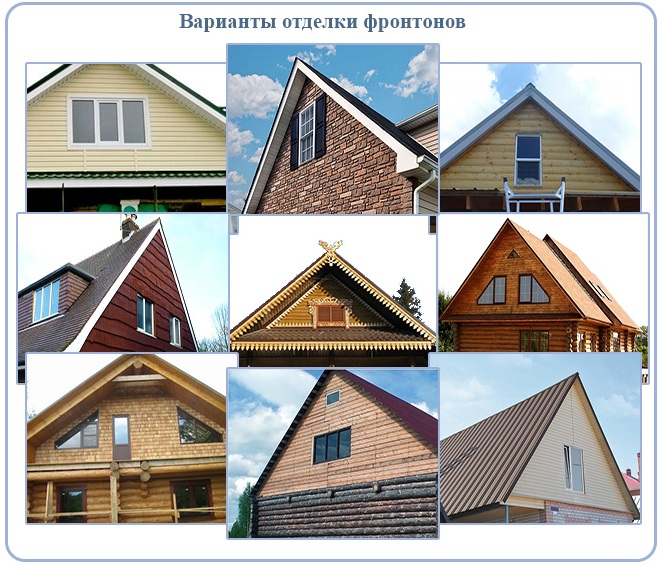

Отделка фронтона сайдингом

Если вы думаете о том, чем зашить фронтон крыши, то можно применить для этого сайдинг. Данная технология предусматривает использование направляющих, которые монтируются вертикально. Данные элементы составят каркас и должны быть удалены друг от друга на 40 см. Если вы решили в роли основы для облицовки применить древесину, то ее предварительно необходимо обработать антисептическим составом. Между торцами панели в процессе проведения монтажа нужно оставлять некоторое расстояние, оно будет компенсировать температурные изменения линейных размеров.

Для того чтобы все элементы удалось надежно закрепить, следует использовать специальные гвозди. Отделывая фронтон крыши сайдингом, необходимо выбирать саморезы, которые лишены бура на конце. Длина метиза должна быть равна 30 миллиметрам, этого будет достаточно для надежного крепления панелей. Средний расход саморезов при монтаже сайдинга равен примерно 1600 шт. на 100 квадратных метров.

Обшивка фронтона вагонкой

Отделка фронтона крыши может осуществляться с помощью вагонки. В качестве направляющих в данном случае следует использовать L-образные профили на основе ПВХ. Эти элементы устанавливаются с помощью саморезов, которые обладают широкой шляпкой. Монтировать их необходимо по периметру фронтона и вокруг двери. Если и она будет отделываться, то следует установить данный профиль по ее периметру. Шаг между фиксаторами должен оказаться равен 35 см, но не более.

Особенности на фронтон

Обшивка фронтона должна производиться с учетом прочности. Для того чтобы профиль не был сорван ветром, панели ПВХ должны быть установлены вертикально. При этом монтаж можно выполнить гораздо проще, ведь косой срез придется сделать только с одной стороны. При необходимости осуществления резки нужно использовать строительный нож со съемным лезвием. В процессе проведения работ рекомендуется использовать нержавеющие саморезы, которые имеют широкую шляпку. От применения металлических скоб, которые забиваются степлером, следует отказаться. Не подойдут и обычные саморезы незначительного диаметра. Сильный порыв ветра может сорвать панель, если их использовать.

Для того чтобы закрепить последнюю панель, если направляющие уже установлены, необходимо определить расстояние от края лицевой части предпоследней панели до центральной полки Это позволит получить чистый размер. Затем от него следует отнять 5 миллиметров, что будет указывать на ширину последней панели. Таких замеров необходимо сделать несколько, учитывая тот факт, что панель будет устанавливаться наискосок. Заготовку нужно сначала установить в направляющую до упора, а после немного прижать фаску. Вагонка при этом должна рочно лечь на плоскость.

Заключение

После того как устройство двухскатной крыши было произведено, а монтаж отделочного материала на фронтон был завершен, можно считать, что вам удалось справиться с процессом. Важно при этом соблюдать технологию, выбирать качественные материалы, и тогда результат окажется таким, какой ожидался, а значит, порадует всю вашу семью.

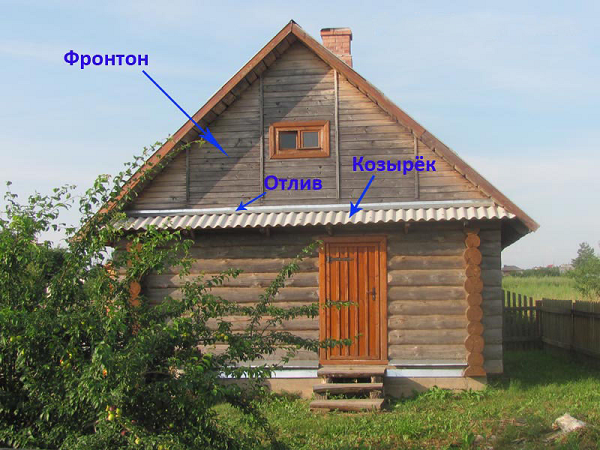

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения. Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Особенности конструкции фронтона

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

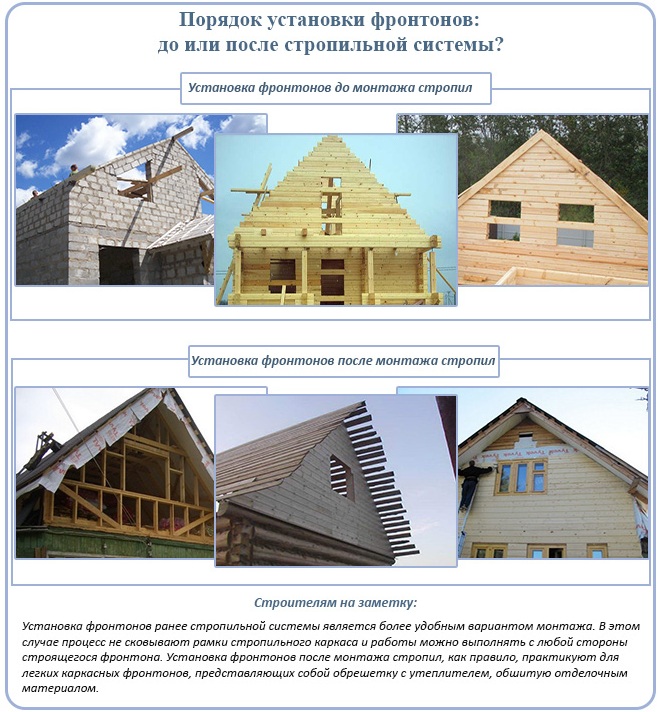

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

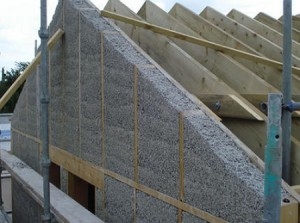

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

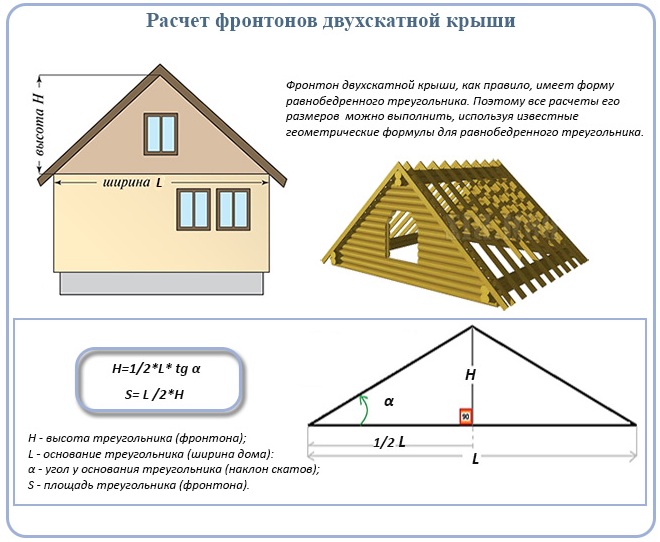

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α
, где:

α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L
,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H
, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м 2 .

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

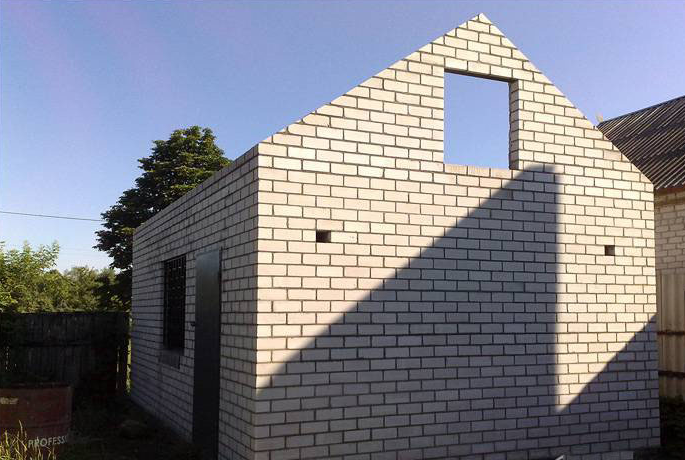

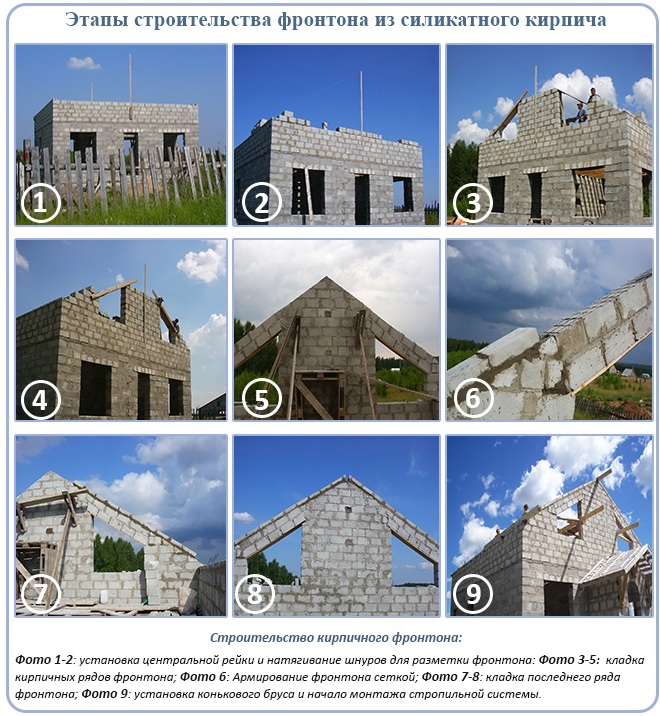

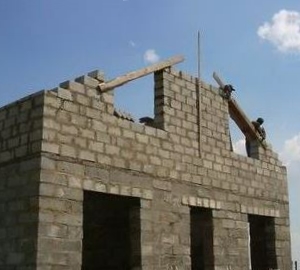

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

Разметка
. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка
. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование
. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин
. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции
. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Устройство деревянных фронтонов

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

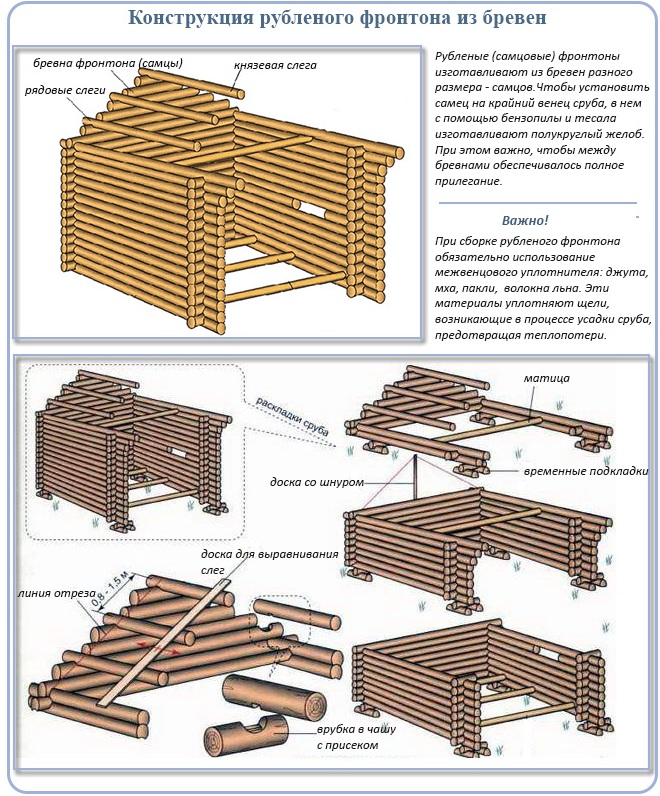

Вариант #1 — рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами — бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые — идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

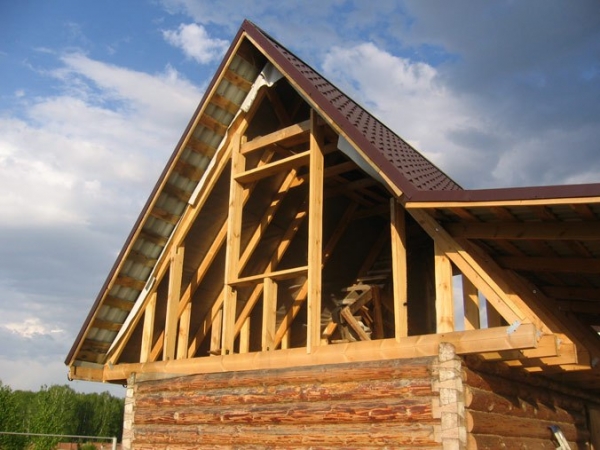

Вариант #2 — каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Правила утепление фронтона

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

к кирпичу фронтона набивают каркас из деревянных или металлических реек;
теплоизоляционные плиты плотно вставляют в ячейки каркаса;
на рейки каркаса закрепляют мембрану ветрозащиты;
обшивают каркас обрешеткой;
на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Внешняя отделка и декор

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

Фронтоном
крыши называется часть фасада
строения, которая находится между скатами кровли. В зависимости от ее конфигурации, фронтон может иметь овальную, треугольную
или трапециевидную форму.

Эта конструкция выполняет двойную роль. Во-первых, она служит опорой
для стропильной системы в целом. Кроме того, фронтон надежно защищает
от попадания влаги чердак и кровлю дома.

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

Возведение фронтона следует начинать с разметки.

Для этого на стене закрепляется рейка, длина которой равна высоте
будущего фронтона. Ее верхняя часть соединяется с углами стен при помощи капронового шнура.

В итоге получается конструкция в форме треугольника,
где верхняя часть рейки играет роль вершины фронтона, а капроновые шнуры изображают его стороны.

И только после этого можно начинать
процесс установки фронтонной стены.

Нужно отметить, что фронтон можно возводить как после,
так и до
монтажа кровли. Но специалисты рекомендуют сначала устроить фронтон,
а уже потом монтировать кровлю. Это значительно облегчит
работу мастерам, поскольку она создает помехи при возведении фронтонной стены.

Кроме того, стропила можно укладывать только на полностью
обустроенную конструкцию. Но строительные работы необходимо проводить оперативно,
поскольку фронтонная стена является неустойчивой
конструкцией и может обрушиться от сильного ветра.

Как рассчитать площадь фронтона

Если на доме еще не установлена крыша,
то высота фронтона определяется самим владельцем. В противном случае ее нужно соизмерять с чердачным помещением.

На практике доказано, что оптимальная
высота фронтона в нежилом доме не должна превышать 0,7 м, а в жилом –
одного метра.

Если владелец планирует обустроить мансарду,
то он должен быть не менее двух метров
в высоту. В этом случае будет вполне достаточно места для установки мансардных окон, что сделает помещение более просторным.

При расчете высоты фронтона
необходимо иметь в виду, что понадобится место для монтажа стропильной системы. Поэтому нужно накинуть в высоту не менее трех рядов
кирпичей. Если не сделать этого, то в дальнейшем стропильная система будет выступать за пределы фронтона, а это в свою очередь создаст проблемы в процессе установки кровли.

Внимание!
Ошибки при проектировании и сооружении фронтона могут привести к таким негативным последствиям, как появление трещин в щипцовых стенах и даже их обрушение.

Как сделать каркас

Для установки каркаса
фронтона потребуются следующие элементы:

коньковые доски;
шпильки
из стали для крепежа;
стропила;
шурупы;
изолирующие материалы,
в том числе, пленка, герметик и т. д.

Прежде чем начинать работу, рекомендуется установить водосток
для стен и крыши, а также платформу, которая будет служить основой
для будущего фронтона. После этого параллельно наружным стенам устанавливается коньковая доска.
Ее верхняя часть крепится к стропилам, которые постепенно опускаясь вниз под определенным углом,
соединяются с внешними стенами.

В местах стыка стропила прикрепляются к потолочным
перекрытиям. Сам фронтон имеет форму равнобедренного
треугольника и монтируется с учетом теоремы Пифагора.

Кирпичный фронтон

Для возведения кирпичного
фронтона рекомендуется использовать самый легкий,
пустотелый кирпич.

Перед началом работы необходимо удостовериться в прочности стропил и выровнять плиту перекрытия,
которая служит фундаментом для фронтонной стены.

Выкладывать ряды следует очень аккуратно,
постоянно определяя ровность кладки при помощи уровня.
Причем у крайних кирпичей, которые примыкают к стропильным лагам, необходимо срезать угол,
иначе боковые края фронтонной стены будут зубчатыми.

Для этого крайний кирпич прислоняется к капроновому шнуру, используемому при разметке
для изображения сторон фронтона, и помечается требующая удаления часть. Она срезается
при помощи болгарки.

После завершения кладки
кирпичей стены выравниваются при помощи раствора,
приготовленного из песка и цемента, взятых в соотношении трех к одному. А зазор между стропильными лагами и фронтонной стеной закрывается декоративными
планками.

Важно!
Нижние ряды кирпичной кладки фронтона рекомендуется укрепить арматурной сеткой.

Фронтон из пеноблоков

Уже на протяжении длительного времени пеноблоки
успешно используются для возведения как зданий в целом, так и фронтонов.

Они стоят относительно недорого
и обладают достаточной прочностью.
А пористая структура делает их обработку более легкой и быстрой.

Еще одним неоспоримым преимуществом
этого материала считается сравнительно небольшой вес,
благодаря чему нагрузка на фундамент будет минимальной.

Принцип
укладки не отличается от того, который применяется при возведении кирпичной стены. Но в качестве раствора следует использовать специальный клей
которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом
декора, и тогда для его отделки используется обшивка, которая отличается
как по цвету, так и по фактуре. В любом случае она должна гармонировать
со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной
выполняет также защитную функцию.

Прежде чем приступать к отделке,
требуется провести некоторые дополнительные работы. Если фронтон построен из дерева,
то необходимо установить систему гидроизоляции.
А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять
и замаскировать все дефекты.

Кроме того, необходимо установить обрешетку,
которая играет роль своеобразного каркаса для облицовочного
материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага
не более 40 сантиметров.

Также нужно иметь в виду, что если планируется устроить мансарду,
Коптильня холодного копчения своими руками: устройство, материалы, пошаговая инструкция, фото и видео

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Важно!
В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

К сведению!
Предварительно построенные фронтоны сильно облегчают возведение стропильного каркаса при сильных порывах ветра, но требуют очень тщательной подгонки размеров, чтобы между свесами и кладкой не образовались щели из-за несовпадения размеров балок.

Самый простой способ собрать конструкцию фронтона — сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка — распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее — очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Совет!
Зону примыкания козырька можно сделать в виде желобов водосточной системы. Это позволит снизить количество воды, стекающей по поверхности фронтона на козырек.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о. Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Заключение

Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона. Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.
