Всего существует 2 вида водоотводных систем: точечного типа и канального. Первый вариант предусматривает попадание стоков из крыши, двора непосредственно в каналы за счет искусственно созданного уклона. Для того чтобы создать необходимые уклоны, вам придется переделывать полностью весь двор, а вот если у вас уже уложенная плитка, сделаны фундаменты и прочие экстерьерные элементы – уже поздно.
Устройство ливневой канализации канального типа является намного сложнее. Это далеко не лотки на крыше и несколько труб, как думают новички. Одними из основных компонентов являются:
- технические отверстия для прочистки и смотровые колодцы;
- водоотводящие подземные трубы, пластиковые или бетонные воронки;
- гидравлические затворы, стояки из оцинкованного металла;
- приемники, коллекторы, желоба на здании и под землей.
Основная масса каналов находится под землей. Спроектировать и воплотить достаточно сложно, но, если знать несколько основных правил строителя, можно сделать своими руками и не пользоваться дорогостоящими услугами компаний.
Сооружаем наземную часть системы
Работать нужно будет непосредственно со всей территорией двора, не только дома. Ливневая канализация загородного дома состоит из 3 частей: элементы отвода ливневых стоков (благодаря которым они будут направляться в нужное русло), предметы сбора потока (желоба, подземные трубы, воронки, емкости) и система утилизации. Для того чтобы это все работало безотказно, нужно правильно выбрать углы наклона, сделать нужные соединения, технические отверстия для устранения неполадок. Рассмотрим подробнее, почему ливневая канализация своими руками считается одним из самых сложных процессов.
Шаг 1
Расчет нужных материалов.

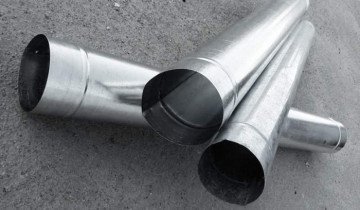

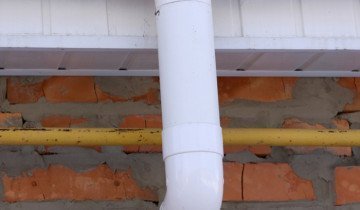

Для крыши нам понадобятся стояки из оцинкованного металла по 150 мм в диаметре, желоба 160 мм из пластика (в зависимости от угла наклона крыши), крепления металлические, анкерные болты 200 миллиметров. Это расчет для умеренной климатической зоны со среднестатистическими осадками в 600-900 мм в год. Согласно СНиП сток может происходить в центральную канализацию, в емкость или просто за пределы двора. Рассмотрим вариант отведения за пределы участка или сохранение для последующего полива. Нам понадобится еще 8 приемников, в которые будут сходиться желоба по участку (лучше будет выбрать на 250 мм).
Шаг 2
Крепим стояки.
Количество стояков можно сделать любым, но помните, чем реже они стоят, тем больше воды будет накапливаться в желобах, она будет выливаться и сильнее засорять их. Как правило, расчет количества делают таким образом: на 1 угол крыши ставят 1 стояк. То есть, если у вас обычная двускатная крыша, тогда на 1 дом получается 4 оцинкованные трубы. Можно устанавливать пластиковые, но они очень плохо выдерживают большие нагрузки, пластик через несколько лет трескается при морозе, на солнечном свете. Стояки крепить лучше всего скобой, прихватить анкерами к бетонной или кирпичной стене. 1 крепления на 2 метра будет достаточно.
Шаг 3
Крепим желоба
Учтите, что чем больше угол ската крыши, тем больше желоба нужно ставить, так как вода будет «выпрыгивать из них. Лучше всего взять с запасом, например 180-200 мм, чтобы обезопасить себя от брызг
. Как правило, они крепятся не анкерами, как стояк, а непосредственно металлическим крюком, который прикручивается к стропилам крыши. Но все зависит от конструкции кровли. Можно взять небольшой саморез или металлические выносы по 70 сантиметров. Главное – выставить элемент так, чтобы все количество воды попадало именно в него. Можно вылить литров 10, проверить работу. Что касается общего уклона, то здесь он большой не нужен, так как внешне желоб будет смотреться не вровень с крышей – это будет некрасиво. Уклона в 0.1-0.2 % будет более чем достаточно, если хотите быстрее сток – поставьте на 2-3 см глубже канал и вода будет быстрее сбегать в стояк за счет большого перепада.
Шаг 4
Выставляем приемники под стояками.
Актуально будет сделать приемную воронку, которая будет улавливать все, что падает из трубы для ливневой канализации – она не образует брызг. Приемник должен располагаться уже под землей, так как если сделать его вровень, брызги будут вылетать. Боковая сторона примерно 35-40 сантиметров – лучше взять с запасом, стоимость сильно не отличается.
Делаем подземную часть системы
Теперь переходим к подводной части айсберга, которая по традиции в 6-7 раз больше надземной. Здесь нам придется сделать качественную сеть из лотков для воды, труб для ее транспортировки в центральную водоотводную канаву. Вся сеть должна делаться с минимум разворотов, без перепадов угла наклона в пределах одной «ветки». Рассмотрим процесс пошагово.
Шаг 1
Подводка от стояков к приемникам.
Прокладываем лотки от приемника и до трубы, которая будет собирать воду и направлять ее в центральную ветку. Таких лотков у нас будет точно такое количество как стояков. Можно прокладывать открытые конструкции, которые будут собирать воду еще со двора, можно использовать закрытые (те же трубы) — они будут удалять воду только с крыши. Открытые лотки берем, как минимум, 25 сантиметров шириной и 15 глубиной, крышка металлическая (вдруг по ним надо будет ездить автомобилем сверху). Слишком большие лотки нельзя делать, так как при сильном дожде канал должен самостоятельно очищаться, если вода не будет полностью заполнять и течь медленно – часто придется чистить. Закапываем заподлицо с землей, можно углубить их на 3 сантиметра.
Шаг 2
Подводим лотки к центральной трубе.
Она будет лежать у нас с двух сторон участка, так как тогда можно сделать больше угол уклона. Прямая труба параллельно дому и участку прокладывается посредине двора. В нее стекает вода с дома, периметра и отдаленных участков двора, если необходимо (дополнительно бросаем лотки с другой стороны). Лотки к трубе должны подходить вровень, чтобы не мешать транспортировке воды. Труба укладывается под углом 0.4%, то есть на 1 метр погонный перепад должен составлять не менее 4 сантиметров. Естественно, выбираем самую низкую точку участка – в нее станем отводить воду.
Шаг 3
Прокладываем выводную канаву.
В нее будет попадать 2 трубы, которые лежат параллельно стенам дома с двух сторон. Таким образом, у нас собирается вода со всего участка, ее поток очень большой, поэтому диаметр канавы должен быть не менее 45-50 сантиметров – здесь чем больше, тем лучше. Ее можно проложить под углом 0.25%, чтобы меньше делать земляных работ. Выбираем место выброса, желательно, чтобы это была самая нижняя точка участка (иначе копать придется много), закапываем трубу, врезаемся в нее двумя центральными трубами – дело сделано.
Важно: помните, что при автономной системе канализации нельзя делать выброс в септик. За год с участка 30х30 метров набегает примерно 60 кубов – с таким объемом ваша дренажная канализация не справится, а септик будет очищать и до этого нормальную воду. Дождевая канализация должна попадать в емкость 5-6 кубических метров или выводится за участок. Потом можно будет установить глубинный насос, и использовать емкость при засухе для полива огорода или сада.
Несколько секретов как повысить комфорт в доме
Ваша система уже будет работать, но если она может делать это лучше, почему бы не воспользоваться шансом? Сейчас мы рассмотрим с вами несколько строительных хитростей, которые существенно повысят ваш комфорт во время и после дождя.
- Устанавливаем смотровые колодцы. Мало кто хочет морочить голову с этой, казалось бы, ненужной вещью, но их лучше будет сделать по 1 на каждый канал и по 1 на каждую центральную трубу. Дело в том, что ветки, листья, хвоя, мусор и другие частицы все равно будут попадать в ливневку, потом придется разбирать все, чтобы почистить или ходить в лужицах. 1 смотровой колодец решит проблему: прочистить канал можно будет всего за несколько минут!
- Делаем завитки на стояках. Вас раздражает сильный шум воды по оцинковке ночью? Ставим по 2 завитка на стояк, желательно пластиковые, напор будет намного меньше, удар внизу также уменьшится в 2-3 раза, не будет слышно хлюпанья.
- Стояки можно делать не только на углах, но в любом удобном месте, выбираем место по периметру дома без окон, расположенных рядом, выносим туда трубу, лучше будет разрезать на 2 части улавливатели.
- Монтаж ливневой канализации лучше проводить с испытаниями во время процесса. Запасите несколько ведер воды для примерного осмотра силы напора и угла наклона монтируемого канала.
- При выставлении лотков обращайте внимание на почву, обязательно нужно сделать подушку из щебня или песка, еще лучше – стяжку сантиметров на 5-6
, чтобы они не просаживались со временем. Также бетонировать лучше трубу и канаву, так как вода, которая может затекать, будет постоянно подмывать ее, со временем изменяя угол наклона.
Если все сделать правильно, ливневка будет служить вам много лет, а уход за ней не будет занимать у вас больше 20 минут времени в месяц.
Для того чтобы понять как функционирует ливнёвка необходимо разобраться с перечнем компонентов, входящих в ее систему и принципом работы в целом.

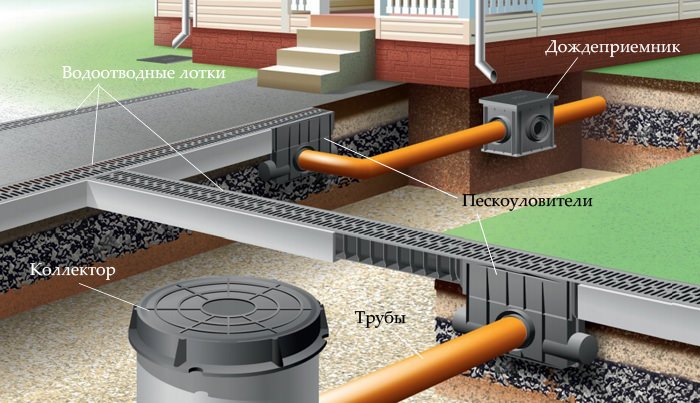

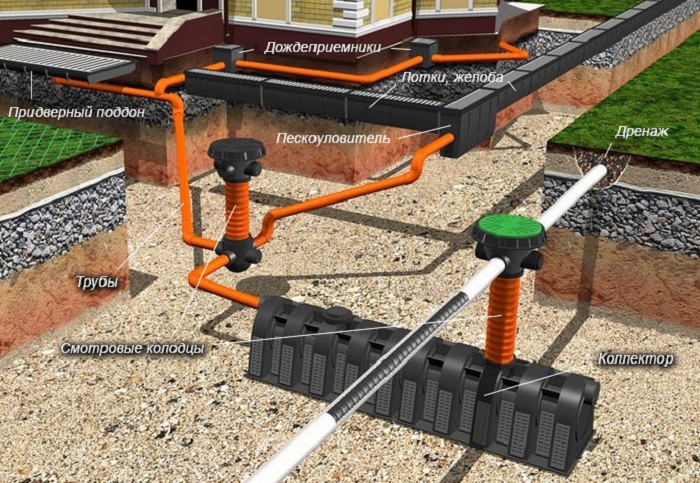

В стандартный набор компонентов ливневой канализации входят:
- Дождеприемники (точечный дренаж), представленные воронками, поддонами, линейными лотками. Их основная цель — сбор воды;
- Придверные поддоны. Устанавливаются перед крыльцом дома и собирают воду;
- Желоба, трубы, лотки. Транспортируют воду к фильтрам, а затем в коллекторы;
- Пескоуловители размещают на пути сточных вод при перемещении от лотков до колодцев, чтобы он задерживал незначительные соринки и мусор, и поток не засорил всю систему.

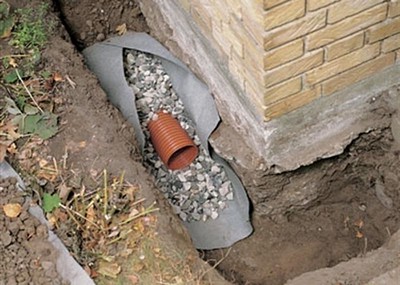

- Дренажные трубы, способствующие сбору лишней влаги из почвы и отводу ее в колодцы.
- Канализационные люки, предназначенные для наблюдения за системой.
Принцип работы системы
Принцип водоотведения с помощью ливневой канализации вокруг дома основывается на том, что осадки, стекая с крыши, направляются по желобам непосредственно к воронкам, а оттуда по трубам стекает в дождеприемник и подземный коллектор.
По такому же принципу делают линейный дренаж, который осушает участок путем отведения лишней воды в специально отведенные колодцы. Система предполагает собой монтаж дренажа, который и перенаправит природные потоки к фиксированному водосбросу. Лотки и трубы устанавливаются вровень с землей под специально рассчитанным уклоном.
Коллектором могут быть инженерные коммуникации, любые канавы, водоемы или специально обустроенные дренажные колодцы.
Особенности и виды ливневых канализаций. Характеристики и принцип монтажа точечной системы
По способу сбора стоков ливневки делятся на два типа: точечные и линейные. От выбора типа водоотвода зависят особенности монтажа всей системы.
Точечная ливневка представляет собой систему, основной частью которой являются дождеприемники, они должны быть расположены под желобами водостоков. Дождеприемники необходимо располагать в специально выкопанных ямах небольшого размера и оборудовать специальными решетками и пескоуловителями, направленными на то, чтобы задерживать и не пропускать в систему мусор и частички почвы.
Составными частями системы поверхностного водоотвода являются водоприемные воронки и трубы, которые стыкуются между собой при помощи отверстий, находящихся в воронке.
От воронок устанавливается колено, представляющее собой трубу, направленную вниз. Важно достичь того, чтобы эта труба располагалась ниже уровня промерзания грунта. При укладке труб необходимо следить, чтобы они были уложены под наклоном не менее 2%, за счет этого приема во время эксплуатации стоки будут легко уходить в коллектор.
Коллектор представляет собой емкость или, в которую поступают стеки ливневой канализации. Для очистки коллектора при помощи насоса воду перекачивают в водоемы, овраги, находящиеся неподалеку. Над коллектором располагается смотровой колодец.
Смотровой колодец необходимо оборудовать люком (диаметром 1 м), с помощью которого можно будет следить за работой системы, своевременно очищать коллектор и доставать скопившийся мусор.

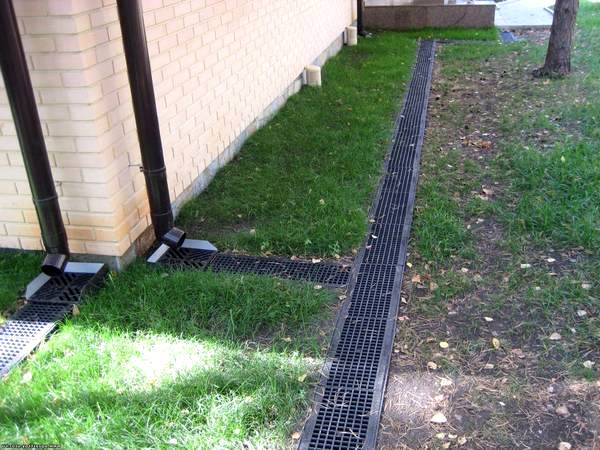

Ливневка линейного типа — это сеть каналов, проложенных под землей в немного углубленных траншеях. Точно так же как и в точечной канализации, в линейной присутствуют решетки и пескоуловители. Отличительной чертой является то, что канализация линейного типа собирает стоки не только с крыши, а и с дорожек и площадок за счет того, что решетки устанавливают не точечно, а вдоль всей линии. Преимуществом данного типа канализации является способность охватывать больше объектов для отведения воды.
Для усиленного отведения стоков перед домом можно установить более широкий лоток, способствующий оперативному отведению осадков в коллектор.
Для того чтобы ливневка была защищена от перезагрузки во время сильных осадков или когда тает снег ее не рекомендуется совмещать с дренажной системой. Чтобы избежать проблем с дренажом в осенне-зимний период, его необходимо прокладывать ниже глубины промерзания грунта.
Защита труб от разрушений, вызванных давлением подземных, талых вод и земли достигается с помощью того, что траншею для дренажа делают более глубокой и засыпают гравием и щебенкой.
Монтаж дренажа проводят под наклоном, который будет равен не менее 2%. Стоки из дренажа следует направлять в любое углубление, ручей или канаву.
Любой частный дом подвергается воздействию атмосферных осадков. Рано или поздно любой домовладелец начинает задумываться о ливневой канализации на своем участке. На самом деле, она эффективно собирает, а также выводит осадки с территории участка. У многих имеется уверенность, что эта система представляет собой водосток с кровли. На самом деле это сложный механизм, включающий множество элементов. Именно о том, как сделать ливневку на своем участке поговорим.
Принципы водоотведения
Приступать к работе лучше всего с изучения основных моментов водоотведения. Вся система должна направляться на главный принцип – стоки собираются с крыши в единый поток, а далее перенаправляться в коллектор. Так все основные элементы собираются в общую магистраль, которая осуществляет водосброс.
В общем процедура отведения дождевых вод будет выглядеть следующим образом:
- Вода с кровли стекает в желоба водостока крыши;
- Стоки попадают в дождеприемник, направляются в коллектор.
Полезный совет. Если централизованной канализации нет, то роль коллектора может исполнять ближайшая канава, водоем или подходящий колодец.
Если упомянуть дренажную систему, то она также занимает значительное место. Она обустраивается там, где собирается наибольшее количество воды.
Как спроектировать и рассчитать ливневый слив
Для того, чтобы сделать всю работу своими руками, но не потратить лишних денег, необходимо провести заранее все расчеты. Иначе можно получить следующие неприятности:
- Не просчитать все нюансы. Система не будет справляться с необходимым объемом работы;
- Сделать все с запасом на глаз. Будут потрачены лишние деньги.
Наиболее точный расчет получится, если имеются следующие данные:
- Осадки (объем), которые характерны по местности. Их можно разыскать, если изучить СНиП.
- Когда потребуется удаление талых вод, то информация об уровне снегового покрытия. Здесь же будет нужна частота дождей.
- Площадь сбора сточных вод.
- Параметры грунта на участке.
- Расположение имеющихся в земле коммуникаций.
Когда у вас будут все данные, то вы сможете выполнить все подсчеты по количеству отводимых стоков. В расчете используется следующая формула:
Для подсчетов необходим поправочный коэффициент. Он будет различен у разных типов поверхности:
По результатам расчета следует провести подбор необходимого диаметра труб. В поиске нужно использовать действующую таблицу СНиП.
Проект также должен учитывать способ перемещения жидкости к коллектору. Если имеет место такая ситуация, что уклон ливневой канализации недостаточный для самотека, то потребуется использовать принудительный метод с применением насосов.
Обращаем внимание! Проектирование необходимо провести как у наружной системы кровли, так у элементов под землей
.
Элементы системы
Так как дождевая канализация необходима для того, чтобы собирать и удалять осадки, то основными элементами конструкции будут трубы, лотки, дождеприемники. Функциональность зависит от правильности выбора, а также установки компонентов. Далее рассмотрим элементы конструкции ливневки.
Приемные элементы

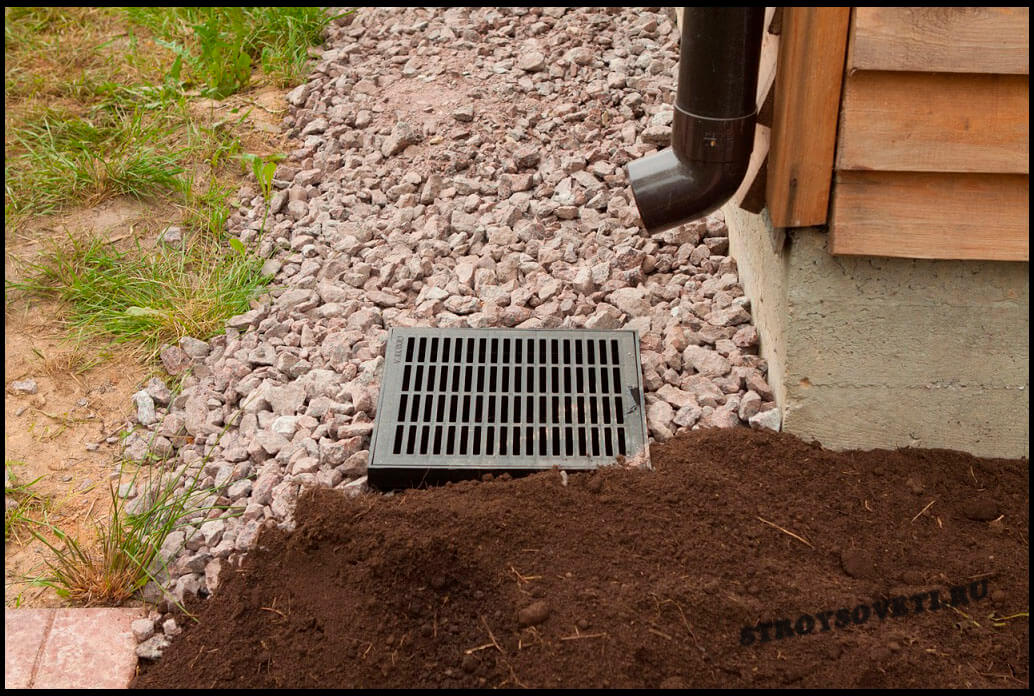

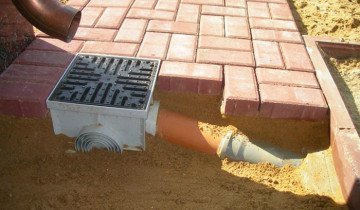

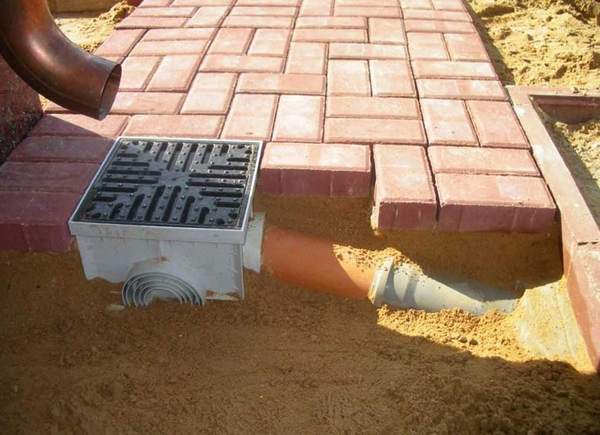

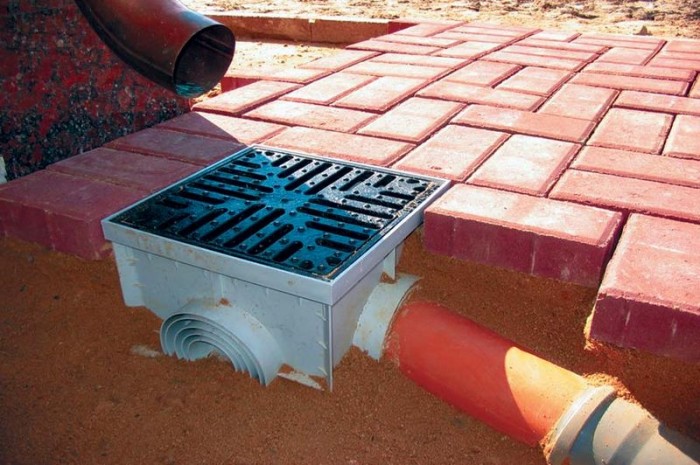

Дождеприемники
. Требуются, чтобы сбирать жидкость с крыш, бетонированных поверхностей и т.д. Конструктивно представляет собой емкость, обладающую отводом к общей канализационной линии. Материал изготовления бывает различный, но чаще всего они полиэтиленовые или полипропиленовые.
Обязательным условием является наличие фильтров, которые защищают от засорения мусором. Они представляют собой своеобразную корзину, которую можно вытащить для прочистки. Существуют также устройства, снабженные сифонами для задержки неприятных запахов.
Придверные поддоны
. Аналог предыдущего элемента. Однако они монтируются возле входа. Сверху имеет защитную решетку, а внизу отвод для подключения к трубопроводу. Использование подобных поддонов решает 2 проблемы:
- Собирает, удаляет жидкость у входа в здание;
- Очищает обувь людей, входящих в здание. Имеется специальная решетка, которая, помимо прочего, является декоративным элементом.
Трубы и лотки
. Компоненты, по которым перемещается жидкость. Направляют сточные воды из дождеприемников к коллектору.

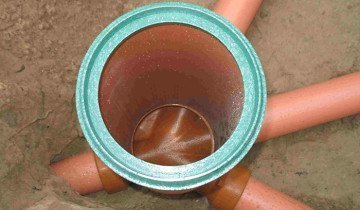

Колодцы
. Обеспечивают промежуточный сбор дождевых вод, а также стабильную работу ливневки.
Устройства для защиты ливневой канализации

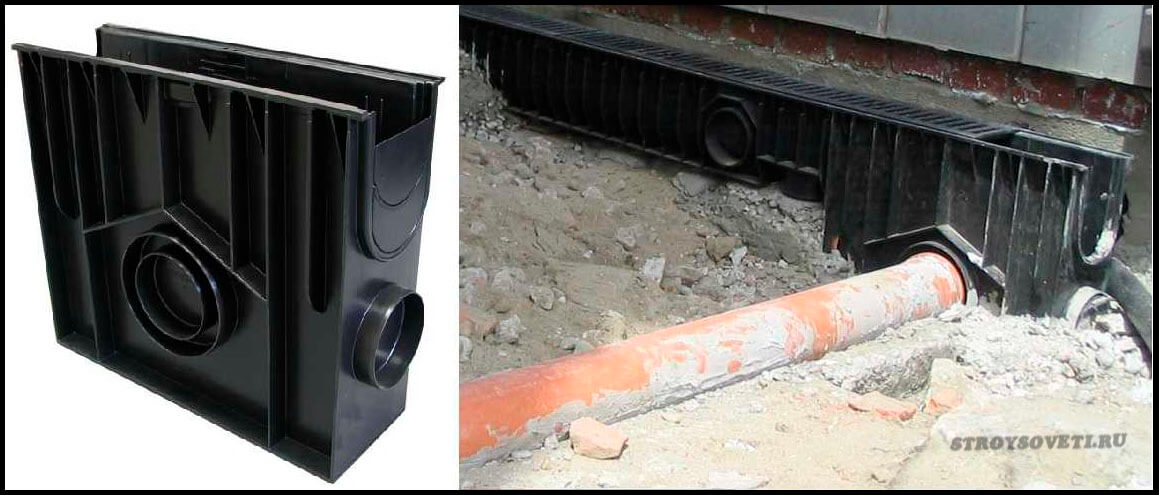

Пескоуловители
. Являются обязательной составляющей. Основной задачей является удержание песка или грунта. Предохраняют трубы от засорения и позволяют оптимально работать всей системе.
Принцип действия следующий: вода попадает в пескоуловитель. Скорость потока в устройстве снижается, т.к его размер больше, чем сливная труба. Частицы грунта оседают на дно, а жидкость по выходящей трубе перемещается дальше.
Точно также, как дождеприемники должны иметь фильтры-корзины, позволяющие удалять загрязнения.

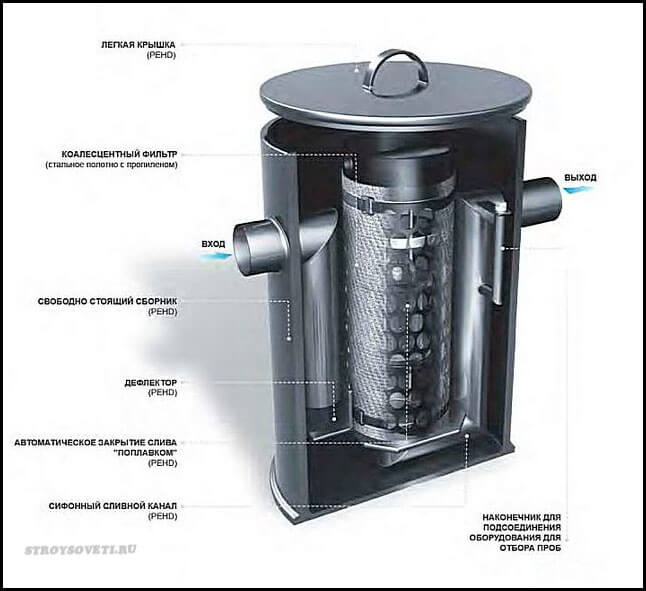

Маслооотделители и нефтеуловители
. Устройства, которые обязательны к установке на промышленных объектах. Особенно важным моментом будет там, где идет совмещение ливневой канализации с отводом отработанной жидкости, например, на автомобильных мойках.
Фильтры
. Системы сбора и удаления дождевых вод не способны функционировать без различного рода фильтров. Они могут очищать от механических загрязнений, проводить глубокое очищение до необходимых санитарных требований. Фильтрационные устройства бывают следующими:
- Механические. Простые конструктивно, но очень эффективны. Они осуществляют главное очищение – от взвешенных частиц. Первый этап очистки производят решетки на желобах, дождеприемниках. Второй этап осуществляется в корзинах-фильтрах, задерживающих мелкий мусор. Обеспечивают продолжительность эксплуатации с высокой производительностью.
- Сорбционные. Так как в дождевой или талой воде встречается присутствие вредных химических веществ, то возникает необходимость очистки от них. Подобное очищение происходит при помощи сорбционных фильтрующих элементов. Такие устройства позволяют пропускать через себя воду, очищая ее от вредных веществ. В качестве сорбентов используются активированный уголь, шунгит, специальные вещества.
Способы сбора воды
Исходя из вариантов сбора воды и конструкции ливневую канализацию возможно разделить на 2 типа – точечную и линейную.
Точечная система
Имеет дождеприемники, устанавливаемые под водостоками с кровли. Каждое устройство имеет свою линию, входящая в единую магистраль. Как уже сказано ранее, имеют защитные решетки, а также пескоулавители.
Линейная система
При такой конструкции ливневка состоит из сети лотков и трубопроводов, находящихся либо в грунте, либо открыто проложенных. Открытые лотки тоже снабжаются уловителями песка и защитными решетками. Различием с точечной будет в том, что линейная способна вбирать жидкость как с кровли, так со всего участка. Для значительных периметров необходимо применять именно эту модель.
Таким образом до начала работ нужно определиться со способом сбора воды, так как на начальной стадии потребуется проведение подготовительных работ.
На какой глубине прокладывать каналы
Выбирать уровень закладки необходимо учитывая условий вашего участка. Так, к примеру, у небольших труб глубина 30 см. Когда трубопроводы имеют уже средние размеры, то необходимо углубляться до 50 см. Для больших габаритов, естественно, потребуется другой уровень заглубления – до 70 см.
Обращаем внимание! При наличии дренажной системы, ливневая канализация должна укладываться выше нее
.
Если нет желания чересчур погружаться в землю, то можно уменьшить глубину закладки. Так, например, коллектор не обязательно монтировать на уровне большем, чем глубина промерзания грунта. В таком случае не потребуется заглублять каналы. Для исключения замерзания коллектора его стоит утеплить.
Уменьшить глубину траншеи можно, но не нужно слишком увлекаться. Так, уклон ливневой канализации обязан быть достаточным для самостоятельного стека жидкости. Исходя из этого коллектор при любом раскладе располагается ниже уровня дождеприемника. Как раз для этого момента пригодится разработка проекта. Он позволит заранее просчитать необходимый уклон.
Какой нужен уклон
Уклон ливневки регламентируется государственным стандартом. Если исходить из этого, то уровень будет следующим:
- Трубы в 150 мм – 8 миллиметров на 1 метр трассы;
- Труба 200 мм – 7 миллиметров на 1 метр трассы.
Правда можно принимать во внимание нюансы участка и немного изменять эти значения.
Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм. Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.
Пескоуловитель обязан иметь еще меньший уровень наклона, т.к. должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно.
Процесс монтажа
Начальным этапом является установка водостоков на кровле и подведение их внизу к дождеприемнику. Далее начинаются операции на участке.
Весь монтаж начинается с монтажа дождеприемников. Они должны монтироваться непосредственно под водосточными трубами кровли. Каждое приемное устройство должно заводиться в единую магистраль. Водостоки при помощи колен объединяются с приемниками.
Далее следует начинать подготовку траншей. Трубы необходимо укладывать на подушку из песка, толщина которой составляет не менее 100 мм. Выше уже сказано, что обязателен необходимый уклон, за которым нужно постоянно следить.
Для снижения количества землеройных работ вы в одну подготовленную траншею можете поместить ливневый с дренажным трубопровод. Но проводить их совмещение нельзя. Дренажную магистраль нужно расположить ниже, а поверх нее уже ливневую.
Если обобщить все операции, то можно сказать, что все трубопроводы заводятся в единую магистраль, направляющуюся в коллектор.

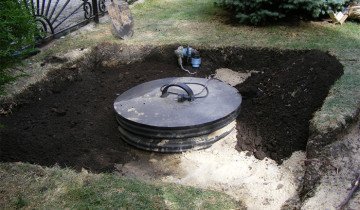

Что касается коллектора, то важно заметить, что он должен быть снабжен элементами за контролем за уровнем воды и очистки от загрязнений.
Когда все трубопроводы соединены и уложены, то все траншеи накрываются решетками.
Естественно, что после монтажа нужно провести проверку работоспособности. Проверяется ливневка следующим образом – во все дождеприемники наливается по ведру воды, наблюдается процесс стека. Также следует поискать утечки. При их наличии сразу же их устранять. Если все хорошо работает, то решетки накрываете целлофаном, засыпаете траншею грунтом.
Совмещение ливневой и дренажной систем
Ранее говорилось, что совмещать в одну магистраль ливневую и дренажную системы нельзя. Однако предлагаем главные моменты для их правильного обустройства.
- Совмещение не допускается.
- Дренаж располагается на глубине большей, чем уровень промерзания грунта.
- Для дренажа необходимо выполнять более глубокую траншею, которую помимо прочего нужно засыпать щебнем. Использование щебня объясняется тем, что это позволяет исключить давление на трубу подземных вод и тем самым защитить трубу от разрушения.
- Монтаж дренажа также выполняется с соблюдением уклона.

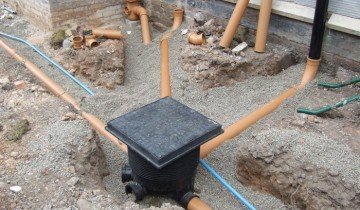

готовая ливневая канализация на участке
Затяжные дожди приводят к большим проблемам, застают врасплох большую часть владельцев домов. Неприятно, когда участок земли похож на болото. В итоге стены и фундамент дома затапливаются, а это приводит к выходу из строя сооружений. Избавит от всех неприятностей ливневая канализация.

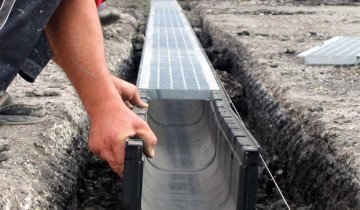

канализация ливневая линейного типа
Ливневая канализация – это конструкция, которая обеспечивает защиту фундамента дома и земельного участка от дождевых вод. Работы по обустройству ливневой канализации в основном начинаются уже после того, как произведена отделка фасада и перед началом работ по облагораживанию и мощению прилегающей территории. Сначала рассмотрим систему ливневой канализации, главной задачей которой является вывод воды с земельной территории.
Чтобы произвести монтаж ливневой канализации, нужно знать санитарные правила и нормы, в которых явно изложены все вопросы монтажа ливневых магистралей. Регламентирующие принципы в СНиПе указывают на правильную установку внешних канализационных систем. Формулы, которые также есть в СНиПе, помогают осуществить точные расчеты по установке ливневой канализации. Данный документ регламентирует наличие необходимых стройматериалов и глубину монтажа системы.
Типы ливневых канализаций
На сегодняшний день насчитывают три вида ливневых канализаций:
- линейная система;
- точечная система;
- закрытая система.
Точечная ливневая канализация
Этот тип магистрали характеризуется большим числом дождеприемников, соединенные трубами небольшого размера. Чтобы время эксплуатационного периода стало больше, необходимо встраивать специально предназначенные фильтры на дождеприемники.
Ливневые линейные системы
Как и чем разрезать кирпич — рассмотрим все основное .
Канализационные линейные системы – это небольшое количество канавок, по которым непосредственно и происходит вывод воды после дождя с территории. Особой характеристикой этой канализации стала необходимость установки системы под углом. В противном случае, если не удалось сделать под наклоном, то необходимо будет оснащать такую канализацию несколькими насосами.
Особенности закрытой ливневой канализации
Закрытая канализация состоит из дождевых приемников, соединенных трубами для вывода дождевой воды. Отвод воды производится в колодец глубиной один метр.
Устройства канализационных магистралей
К материалам ливневой канализации относятся:

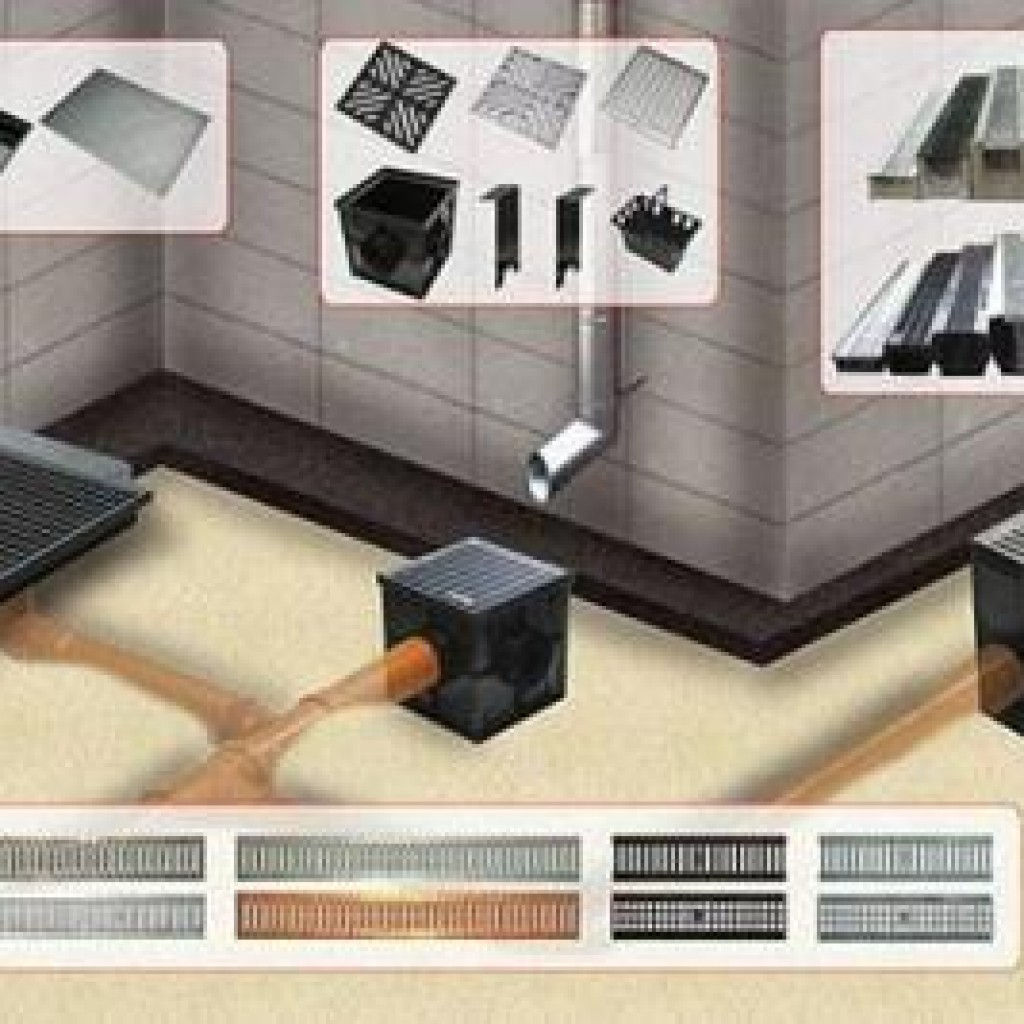

составляющие ливневой канализации
- Дождеприемники. Это одно из главных звеньев таких систем. Главное предназначение элементов заключается в отводе воды с придомового участка.
- Поддоны дверные. Тип приемника, который прикрепляется около двери или ворот.
- Трубы. Система канализационных магистралей предполагает в себе трубы. Они способствуют отводу воды за дворовую территорию или в отдельный колодец.
- Пескоуловители. Этот элемент канализации представляет собой фильтр, который находится сверху над дождевым приемником. С его помощью образование мусора в ливневой канализации снижается в несколько раз.
- Проверочные коллекторы. Такие системы устанавливаются, чтобы проверять состояние канализации, найти изъяны и слабые места.
Можно комбинировать материалы, для этого требуется учитывать особенности участка и эксплуатацию канализации. Например, не имеет смысла монтировать решетки из чугуна в месте, где не ездят автомобили. В данном случае можно использовать оцинкованные решетки, которые много лет прослужат верой и правдой.
Необходимые расчеты ливневки
Перед установочными работами требуется провести определенные расчеты, чтобы система правильно функционировала долгое время. Для этого нужна такая информация:
- средний показатель осадков в области за год;
- типы и характеристики почвенного состава;
- местонахождение ранее установленных систем канализации.
Расчет необходимого размера магистралей канализации можно подсчитать по формуле следующего вида:
Где Q – это объем дождевой воды, которая будет выводиться с земельной территории, q20 – частота дождевых ливней.
Эта величина варьируется исходя из месторасположения, таким образом, для каждого региона она будет индивидуальна. Найти показатели можно в санитарных нормах и правилах.
F – данное обозначение показывает на площадь земельной территории, с которой должен производиться отвод воды, а? – это показатель, исчисляемый в зависимости от состава материала покрытия территории, откуда будет выводиться дождевая вода.
Необходимо знать! Данный показатель для щебневого покрытия равен 0.4, но если при устройстве такого мощения применялся битум, то показатель вырастает 0.6. При условии, если укладка бетонная, то коэффициент равен 0.85, а при условии, если покрытие из асфальта, то коэффициент поднимется до 0.95. Показатель для кровельных изделий – 1. Практически во всех случаях при монтаже магистралей канализации внешнего вида применяются трубы диаметром до 15 см. При обычных земельных участках хватит диаметра до 11 сантиметров.
Глубина прокладывания труб ливневой канализации
Качественная работа ливневой канализации зависит от того, где она будет располагаться. Понятно, что наилучший вариант установки под землей. Решением этой проблемы станет регламентирующий документ. В СНиПе говорится о том, что глубина расположения труб должна соответствовать нормам уже ранее практикованной работой строительных сетей в том или ином регионе.
В основном, при использовании труб диаметром 0.5 м наименьшая глубина должна составлять 0.3 м. В случае если применяются трубы более крупного диаметра, то их устанавливают на глубине равной 0.7 м.
Чтобы отпустить все сомнения в полученных подсчетах и обойти эти сложные вычисления, можно прибегнуть к помощи специалистов в области систем канализации, а именно о нужной глубине. Такую информацию можно узнать и у знакомых, которые уже сталкивались с установкой ливневой канализации.
Уклон ливневых труб
При подсчете необходимого наклона канализации прибегают к таким факторам, как:
- необходимый размер труб;
- способ вывода дождевой воды;
- материал покрытий.
Рассмотрим пример, если диаметр трубы равен 20 см, то уклон соответственно должен составлять 7 мм на отдельный отрезок трубы, равный одному метру. А при диаметре ливневой канализации в 15 см, ее наклон составляет 8 мм на каждый метровый участок магистрали. При необходимости наклон можно сделать меньшим. Все касающиеся данные располагаются в СНиПе 2.04.03-85, исходя из которого, можно узнать, что с канализационной системой равной диаметру 20 см, трубу допускается убавить до 5 мм, а с 15 см до 7 мм.
Это говорит о том, что при установке ливневой канализации можно сохранить примерно по 2 мм каждого метра канализационной трубы. Важно не забыть о том, что регламентирующие нормы указывают как на меньший, так и на больший уклон магистрали. Если допустить ошибку в подсчетах, то возникнет проблема в скоплении мусора в канализации. Это объясняется тем, что при максимальном наклоне сток воды обильный, поэтому грязь в дождевых водах остается на поверхности канализационной системы.
Технология установки кровельных элементов
Когда работы по подготовке закончены, а схемы готовы, тогда начинается монтажные работы по установке ливневки. Трубы, используемые с целью вывода воды с крыши, устанавливаются под уклоном в 2 %, исходя из отношения к размеру сооружения. Ниже мы объясним поэтапный план руководства по установке. Первым делом необходима установка дождеприемников для воды. Для монтажа сверлятся дырки, затем устанавливается сам элемент канализации и крепится мастикой. Все границы обрабатываются силиконовым герметиком. При установке линейной канализации необходимо начать подвешивать магистраль или лотки.
После того как вид ливневой канализации выбран, необходимо заняться установкой труб или стояков для вывода дождевых осадков. Для одного типа канализационной системы завершающим моментом будет монтаж закрытого отвода воды, при другом типе – открытого вывода воды в дополнительный трубопровод. Установочные работы проходят с применением хомутиков, элементы фиксируются на стеновых строениях или перегородках. Учитывая угол наклона, разметка делается заранее.
Установка наземного элемента ливневки

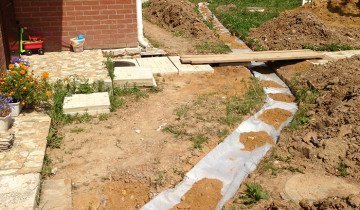

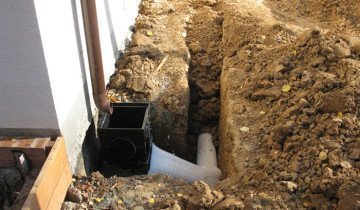

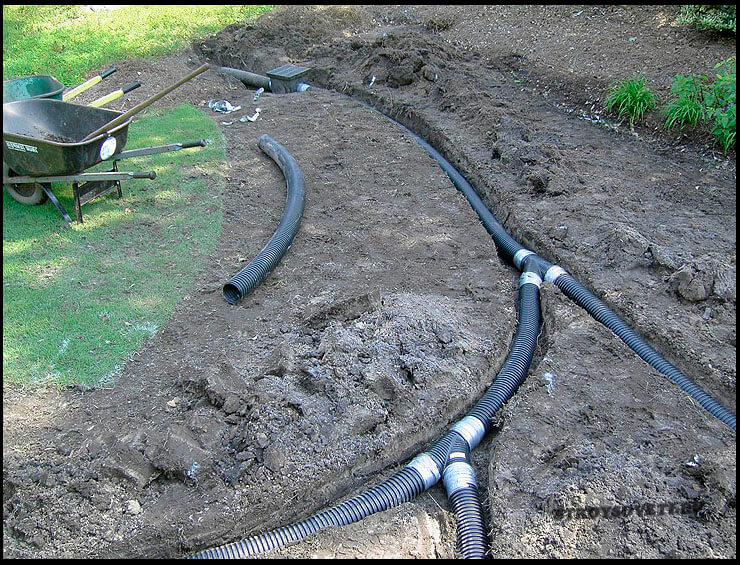

уложенные в траншеи трубы ливневки
Монтирование наземной части ливневой канализации осуществляется следующим методом. Главное здесь установить правильный наклон с помощью трассировочного троса. Перед тем как начинать работу с землей, должна пройти разметка территории. Можно приниматься к выкапыванию ямок и ревизионных колодцев. Работа выполняется с учетом глубины, на какую земля может промерзнуть зимой. Также нужно прокопать траншеи и для установки желобков и лотков. Далее требуется произвести монтаж дождеприемников. В выкопанные траншеи высыпают небольшой слой песка и утрамбовывают. Соблюдая правила по схеме укладываются трубы в подготовленные места.
Затем все элементы канализационной системы соединяются в одно целое и устанавливаются фильтры и защитные решетки. В последнюю очередь происходит монтажные работы по установке приемочных лотков воды, которые закрепляются на цементную основу, после этого магистрали закапываются. По окончанию всех монтажных работ необходимо провести проверку функционирования канализационной системы, направив струю воды на участок с готовой системой канализации. Если канализационная конструкция работает правильно, значит, установка прошла правильно. При правильной эксплуатации ливневая канализация будет радовать на протяжении долгих лет.
Проектирование охранных зон для канализационной системы
В основном домовладельцы не подозревают, что после установки канализации необходимо произвести устройство охранной территории. О размерах такого участка упоминается в регламентирующих и нормативных документах. Чтобы определить место охранной зоны, необходимо от канализационной системы отступить по 5 метров в бок.
На земельном участке с установленной канализацией категорически запрещается:
- строить другие объекты;
- образовывать свалки;
- строить парковочные зоны;
- не рекомендуется делать насаждения зеленых растений с огромными корнями ближе, чем на три метра от канализации;
- нельзя, чтобы вывод воды к колодцу был ограничен.
Благоустройство участка всегда должно сопровождаться монтажом канализационной системы.
Все работы при планировании схемы и монтажа можно выполнить самостоятельно. Для качественного функционирования всех канализационных магистралей перед тем, как начинать монтажные работы будет полезным изучение соответствующих правил и норм в нормативных и регламентирующих документах.
Любой частный дом постоянно подвергается воздействиям атмосферных осадков. Если, к тому же, грунт на участке имеет примеси глины, то постоянно раскисшая почва и стоящие во дворе лужи никак не придадут вашему дому эстетичности. Справиться с проблемой отвода дождевых вод способна ливневая канализация в частном доме. Ее вполне можно соорудить самостоятельно, в начале строительства дома. Или же проложить целенаправленно, около уже построенного дома, если такая работа в свое время не была проведена.
Основным предназначением ливневки в частном доме является сбор и последующее отведение талых и дождевых вод от дома и с участка к специальным устройствам водосбора, в водоемы, в глубинную систему дренажа, за пределы участка или в общую канализационную систему. Помимо сбора, грамотно смонтированная ливневка в частном доме своими руками способна очищать попавшую в нее воду от примесей и песка. Выходящая из системы вода оказывается достаточно чистой и не загрязняет окружающие территории.
Являясь устройством для поверхностного дренажа, ливневка защищает стоящие на участке постройки от подвижек и разрушений. Если грунт на участке будет постоянно влажным, то воздействие на фундамент разнонаправленных векторов перекоса будет сказываться на его прочности. В результате этого возможно оседание, наклон дома, появление трещин на его стенах.
Основные компоненты системы
Устройство ливневой канализации в частном доме предполагает наличие в ее составе следующих элементов:
- , находящиеся на поверхности или каналы закрытого типа
, располагающиеся под землей. Устанавливаются с учетом уклона в сторону водосборников. По ним вода поступает в водосборники или выводится напрямую за пределы участка. - дождеприемники
. Они предназначены для сбора воды, стекающей с крыш построек. Наиболее приемлемые для их установки места находятся под водосточными трубами. Дождеприемники изготавливаются из пластика или полимербетона в форме прямоугольных емкостей различного объема и оборудуются корзиной для сбора попадающего вместе с водой различного мусора. С них вода по системе каналов проходит в водные резервуары; - придверные поддоны
; - смотровые колодцы
. Они предназначены для профилактических осмотров и чистки каналов и трубопроводов в случае их засорения. Как правило, их обустраивают на стыках каналов и в местах их пересечения, так как именно в этих местах риск засорения каналов наиболее вероятен; - пескоуловители
служат для сбора твердых частиц, находящихся в поступающей по каналам воде. Устанавливаются на поверхностные ливневки;
- коллекторный колодец
предназначен для сбора и последующей фильтрации воды в почву.
Виды ливневой канализации
Ливнёвка в частном доме может быть линейной, точечной, а также смешанной. Каждый из этих типов отличается своим устройством и предназначением.
Линейная (открытого типа) канализация
Данная система проста в изготовлении и достаточно эффективна. Она представляет собой сеть поверхностных металлических, бетонных или . В эти каналы вода попадает по водосточным трубам, направляясь в общую канализацию или специальные резервуары. Сверху желоба накрыты решетками, защищающими их от мусора, а также выполняющими декоративные функции. Отдельные желоба стыкуются между собой при помощи герметика с целью недопущения проникновения воды между стыками.
Такая ливневая канализация на даче или в загородном доме имеет больший охват, в нее собирается вода с дорожек, тротуаров, различных площадок, а не только с крыш.
На фото пример ливневой канализации открытого типа из водоотводных лотков с решетками
Совет: Когда прокладывается ливневая канализация открытого типа своими руками, обязательно учитывается уклон всех желобов. В противном случае, несмотря на наличие поверхностных каналов, вода не будет стекать по ним, а будет покрывать весь участок, не успевая уходить в водосборники.
Точечная (закрытого типа) канализация
Если выбор пал на схему ливневой канализации в частном доме точечного типа, то все водоприемные трубопроводы следует расположить под землей. Вода, стекающая по трубам с крыш, попадает в закрытые решетками дождеприемники, а от них — в подземные каналы. По ним вода отводится в предназначенные для нее места или просто сливается за границами участка.
Совет: Поскольку прокладка подземных коммуникаций представляет сложности проектирования и строительства, ее обустройство следует выполнять только на этапах разработки проектов самого дома. Позже выполнить такую работу будет практически невозможно.
Смешанная канализация
К такому типу канализации прибегают в случаях, когда необходимо сэкономить на трудовых или финансовых затратах. Данная система может включать в себя как элементы открытого типа, так и компоненты системы точечной канализации.
Расчет объема, глубины и уклона
Если вы хотите, чтобы ваш дом и участок были надежно защищены от подтоплений, заиливаний и потоков грязной дождевой воды, необходимо правильно рассчитать и заложить в проекте ливневую канализацию. Основной расчет ливневой канализации сводится к тому, чтобы вся вода, попадающая на территорию, оборудованную ливневками, уходила без остатка в отведенные ей места и регламентируется СНиПом 2.04.03-85.
Расчет глубины прокладки каналов
Если сечение подземных трубопроводов не превышает 0,5 м, то их заглубляют до уровня 30 см. При больших диаметрах каналов глубина заложения ливневой канализации в частном доме увеличивается вплоть до 70 см.
Если на участке уже проложена , то ливневую канализацию в частном доме располагают выше этой системы.
Совет: Все элементы рекомендуется заглублять до уровня промерзания почвы, но на практике можно расположить их и ближе к поверхности, обеспечив им утепление посредством засыпки слоя щебня и прокладки геотекстиля. Тем самым снизится затратность и трудоемкость земляных работ.
Расчет объема стоков, отводимых с участка
Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой: Q=q20 x F x ¥, где:
- Q — тот объем, который необходимо отвести от участка;
- q20 — количество выпадающих осадков. Эти данные можно получить в метеослужбе или взять в том же СНиПе 2.04.03-85;
- F — площадь, с которой будет отводиться вода. При точечной системе берется проекция площади крыши на горизонтальную плоскость. В случае оборудования линейной системы учитываются все площади, принимающие участие в водоотведении;
- ¥ — коэффициент, учитывающий материал покрытия, которым оборудован участок или покрыт дом:
— 0,4 — щебень или гравий;
— 0,85 — бетон;
— 0,95 — асфальт;
— 1 — кровля.
Расчет необходимого уклона каналов
Правильно подобранный уклон гарантирует свободное протекание воды по трубопроводам под действием физических законов. Требуемый уклон ливневой канализации определяется в зависимости от диаметра используемых труб. Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008.
Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм). А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.
Монтаж ливневки
Перед началом работы необходимо убедиться, что дом оборудован системами сбора и отвода воды (водосточными трубами, стояками и желобами). Далее, в зависимости от типа выбранной системы, выполняется монтаж ливневой канализации своими руками:
- Выкапывается траншея необходимой глубины и ширины с учетом уклона. Если принято решение утеплить трубу гравием и геотекстилем, то размеры траншеи следует увеличить.
- Дно траншеи нужно тщательно утрамбовать, после чего произвести засыпание туда песчаной подушки слоем 20 см.
- В отведенном для этого месте выкапывается котлован для установки в него резервуара-водосборника. В данный котлован вставляется уже готовая емкость из пластика. В качестве альтернативы можно изготовить бетонный резервуар.
- На песчаную подушку укладываются трубы или лотки в зависимости от того, ливневая канализация наружная или точечная будет монтироваться. Производится соединение отдельных элементов в единую систему. Трубы соединяются воедино при помощи фитингов. Стыки каналов герметизируются.
- В местах соединений лотков с коллектором монтируются пескоуловители.
- В местах изгибов труб, а также на длинных участках (более 10 м) рекомендуется обустроить смотровые колодцы.
- Проверяется работоспособность системы с выявлением возможных протечек. При их обнаружении производится устранение недоделок.
- Подземные трубы засыпаются грунтом, а надземные каналы закрываются решетками.
В такой последовательности производится монтаж ливневой канализации в любом частном доме. Помните, что вода должна отводиться со всех скатов крыши. Только в этом случае придомовая территория и участок будут защищены от воздействия лишней влаги.
Смонтированная по всем правилам ливневая канализация в частном доме своими руками избавит хозяев от подтопления участка, слякоти, многочисленных луж перед домом, а также защитит фундамент строения от постепенного разрушения.
Процесс монтажа ливневой канализации можно посмотреть на видео.
