Глубинные насосы для колодцев какой выбрать цена. Установка и запуск насоса. Малыш: мал да удал!

Содержание статьи

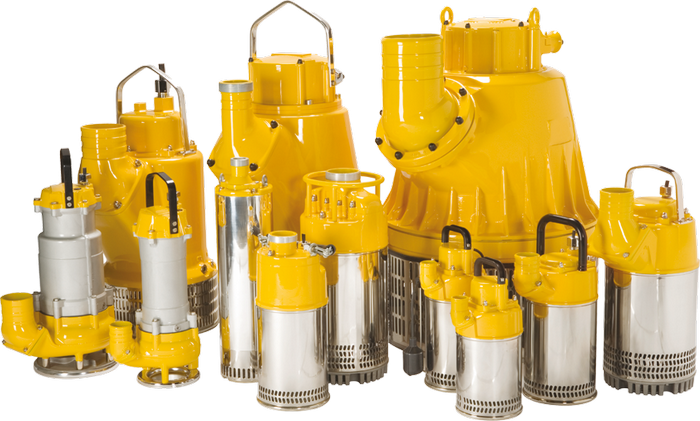

Насосы глубинные для колодцев (еще называют погружными, поскольку работают в погруженном под воду состоянии), предназначены для перекачивания холодной воды, возможно с незначительным содержанием твердых частиц. Особенностью таких насосов является способность создавать высокое давление, чтобы поднять необходимое количество воды на значительную высоту.

Что собой представляют глубинные насосы

Напомним, что насосом называется механизм, созданный для перемещения жидкостей, а также жидких суспензий.
Рассмотрим подробнее:

В зависимости от типа жидкости: её плотности, вязкости, температуры, химической активности — определяется тип, конструкция и материал из которого выполнен насосный агрегат.

Глубинные насосы для колодцев — это очень важная часть системы водоснабжения, поэтому от правильного выбора зависит надежность, стабильность и долговечность всей системы водоснабжения.

Варианты конструкции и принцип работы

С вопросом выбора насоса сталкиваются владельцы загородных домов, дачных и приусадебных участков. Вода ведь нужна всегда и воды нужно много, и процесс подачи жидкости можно механизировать своими руками.
Итак:

Современные насосы и аксессуары к ним позволяют организовать как полностью автономное водоснабжение дома, так и упрощенные системы для подачи воды из колодца в какие-то промежуточные емкости, или для систем полива через садовые шланги.
В зависимости от сложности системы и мощности насосов, цена их сильно отличается.

Примечание. Самый сложный и ответственный агрегат в системе водоснабжения это глубинный насос для колодца или скважины.

В следующей таблице приведены основные характеристики, преимущества и недостатки насосов, чаще всего используемых для частного сектора:

Тип оборудованияХарактеристики	Вибрационные насосы	Центробежные насосы (скважинные и колодезные)
Принцип работы:	Резиновая мембрана установлена на шток электромагнита, поступательно — возвратные движения деформируют мембрану, меняя объем и давление в насосной камере. На стороне напорного и всасывающего патрубков установлены клапана. Когда мембрана втянута, камера расширена и давление понижается. Внутрь засасывается вода через открытый заборный патрубок, а на обратном ходу электромагнита мембрана уменьшает объем камеры, увеличивая давление. Входящий клапан закрывается, а вода выталкивается через напорный патрубок в трубу подачи воды из колодца.	Состоит из одной или нескольких ступеней. Конструктивно представляет собой вытянутый металлический цилиндр. Колодезные насосы оборудованы встроенным поплавковым выключателем (защита от сухого хода). каждой ступени представляют собой диски с лопастями. Колеса насажены на вал, вращаясь, колеса за счет создания центробежной силы, выталкивают воду от центра к стенкам корпуса, создавая там зону высокого давления. А оттуда вода поднимается к напорному патрубку и дальше в трубу системы водоснабжения. В центре же наоборот создается зона низкого давления, и вода всасывается внутрь насоса из окружающей среды.
Область применения:	Дачи. Небольшие приусадебные участки. Для неавтоматических систем водоснабжения и полива.	Крупные частные домовладения, глубокие колодцы или скважины. Системы автоматического водоснабжения зданий.
Преимущества	Простота конструкции монтажа и подключения. Низкая стоимость.	Надежность, долговечность, ровная бесперебойная подача. Высокая производительность и давление.
Недостатки	Часто пластиковый корпус, шум при работе, подъем песка и ила, как следствие, ускоренная эрозия стенок колодца, недолговечен.	Относительно высокая стоимость, чувствительность к содержанию твердых примесей (лучше выбирать насос с металлическими рабочими колесами, а не с пластиковыми).
Примечания	Ручеек. Малыш-бриз. Нива. Волна. Водолей. EurotekPU 3.	Водолей. Водомет Проф. Sprut (Китай). Grundfos (Дания). Pedrollo (Италия). Примечание. Охлаждаются водой, в которую погружены, «сухое» включение недопустимо.

Для случаев, когда в колодце или скважине много песка, применяют еще специальные винтовые насосы. Они менее подвержены износу в процессе эксплуатации. По внешнему виду и способу монтажа совпадают со скважинными.

Первое, что нужно будет выяснить, это количество воды, которое вам может понадобиться, и глубина, с которой ее нужно будет поднять:

Если вода нужна для полива приусадебного участка, то вполне хватит насоса производительностью 1м3/час.
Если же нужно сделать полноценную автономную систему водоснабжения с умывальником, санузлом и душем, то лучше подбирать насос производительностью около 3м3/час.

Совет. Подбирая глубинный водяной насос для колодца, важно еще знать, сколько воды из колодца можно взять, как быстро падает уровень и как долго вода вновь поступает из подземных источников.

Такой параметр называется дебит скважины, измеряется как отношение времени, за которое вся вода будет выкачана, ко времени восстановления исходного объема.
И если для новой, выполненной профессионалами скважины, он известен (хоть и приблизительно), то в случае старого, давно существующего колодца, следует опираться на предыдущий опыт, плюс к этому измерить глубину от зеркала воды до дна колодца. Это поможет избежать установки слишком мощного насоса.

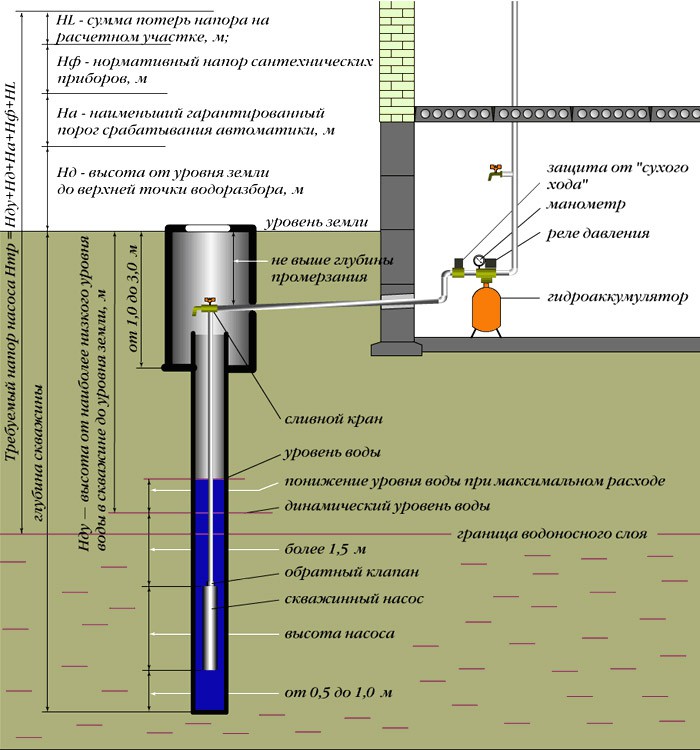

Второй важный параметр — это напор, который должен создать насос, чтобы подать воду к месту назначения с приемлемым остаточным давлением:

Для неглубоких колодцев до 20 метров напор считают приблизительно так:
20м+6м (сопротивление трубы 30%)=26м.
К этой цифре нужно еще прибавить величину напора по горизонтальному участку.
Считают напор горизонтального участка в соотношении 1:5, каждые 5 метров по горизонтали добавляют 1м напора.
Допустим, расстояние до дома с баком гидравлическим аккумулятором у нас 35м, получается, что 35:5=7м, складываем 26м+7м=33м.
Берем небольшой запас и принимаем, что нужный нам насос имеет параметры: по производительности — 3м3/ч, по напору — 35м. С этими цифрами уже можно отправляться за покупкой насоса.

Совет. Если глубина колодца у вас действительно не больше 20 метров, то лучше брать специальный колодезный насос. Он отличается от скважинного немного большим диаметром, меньшей высотой и наличием поплавкового выключателя, который отключит насос в случае, когда уровень воды в колодце упадет ниже допустимого.

Так же лучше брать колодезные насосы с верхним расположением водозабора, в этом случае песок не будет попадать в насос и трубопровод.
Итак:

Вибрационные насосы для постоянной работы лучше не использовать. Они хорошо подходят для сезонного полива и нерегулярных нужд в значительном объеме воды. Главным преимуществом вибрационного насоса является его цена.
В обычный колодец можно также поместить и скважинный насос. В этом случае, правда, следует позаботиться о дополнительной защите.
Убедится, оснащен ли насос датчиком сухого хода, и возможно понадобится дополнительный кожух как элемент системы охлаждения. В каких случаях он нужен и каковы его параметры, указано в инструкции от завода изготовителя.
Цена на каждый вид насоса может отличаться, в зависимости от фирмы и страны производителя.
Самыми доступными будут отечественные и китайские варианты, но и надежность и экономичность у них далеко не на высшем уровне.
Гораздо лучше по качеству и долговечности европейские фирменные насосы. Тут уж вам самим нужно будет решить вопрос, что дешевле: часто менять дешевые насосы, или долго работать на дорогом импортном.

В среднем хороший погружной насос при интенсивном ежедневном использовании может прослужить от 4 до 7лет. Бывали случаи, когда насосы работали даже более 10 лет. А отечественный или китайский аналог в среднем проработает полтора — два года.

Установка и запуск насоса

Для того, чтобы подключить и запустить колодезный насос своими руками, понадобится:

Собственно сам насос с электрокабелем.
Стальной трос с ПВХ покрытием и (минимум) два винтовых зажима.
Полиэтиленовая водопроводная труба, подходящего диаметра и длины.
Обжимная муфта для присоединения напорного патрубка насоса к трубе. Муфту можно брать пластмассовую, но если глубина большая, то лучше латунную.
Сантехнический лен и герметизирующая паста.
Пластиковые хомуты для фиксации кабеля к трубе.
Набор сантехнического инструмента (ключи, обрезной нож).

Видео в этой статье вам покажет подробную инструкцию по обвязке и подключению глубинного насоса. Отдельно отметим, что все резьбовые соединения должны быть надежно затянуты, а конец стального троса, который будет находиться в воде, нужно отдельно герметизировать, например, клеем на эпоксидной основе.

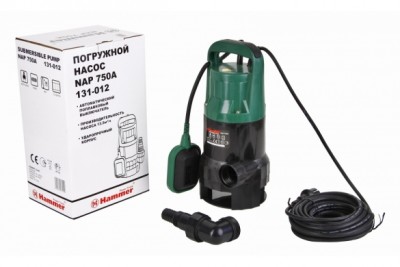

Если вы уже выкопали колодец на воду на своём частном участке и теперь хотите подобрать качественный агрегат, который будет качать и транспортировать воду по системе водоснабжения, то этот материал для вас. Сразу отметим, что более эффективным и производительным в этом случае считается погружной агрегат. Особенно если глубина зеркала воды в вашем источнике составляет от 9 и более метров. А уж какой насос лучше (центробежный, вихревой или вибрационный), разбираемся ниже по порядку.

Важно: самые мощные и производительные погружные агрегаты для дачи являются исключительно электрическими. Поэтому при монтаже помпы желательно также поставить надёжный стабилизатор напряжения, чтобы избежать сгорания агрегата в результате резких перепадов в сети.

Почему именно погружной?

Если вы желаете использовать качественный насос, который будет производить бесперебойную подачу воды из колодца как для полива огорода, так и для бытовых нужд, то стоит делать выбор в строну именно глубинных (погружных) моделей.

Самым главным плюсом такого оборудования является его возможность забирать воду с большой глубины
. В то время как поверхностные помпы справляются с глубиной не более 10 метров, и при этом стоит делать поправку в расчетах мощности на вертикальные участки водоподъемной трубы. Как известно 1 метр вертикали приравнивается к 4 метрам по горизонтали. Соответственно производительная мощность поверхностного агрегата снижается еще больше.
Низкий уровень шума
погружного насоса делает его использование еще более оправданным. Ведь часто источник воды располагают в непосредственной близости к жилому дому. А лишние шумы способны в этом случае доставлять неудобство жильцам при каждом включении насоса.

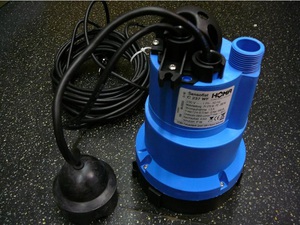

Практически все модели погружных агрегатов оснащаются специальной защитой от сухого хода

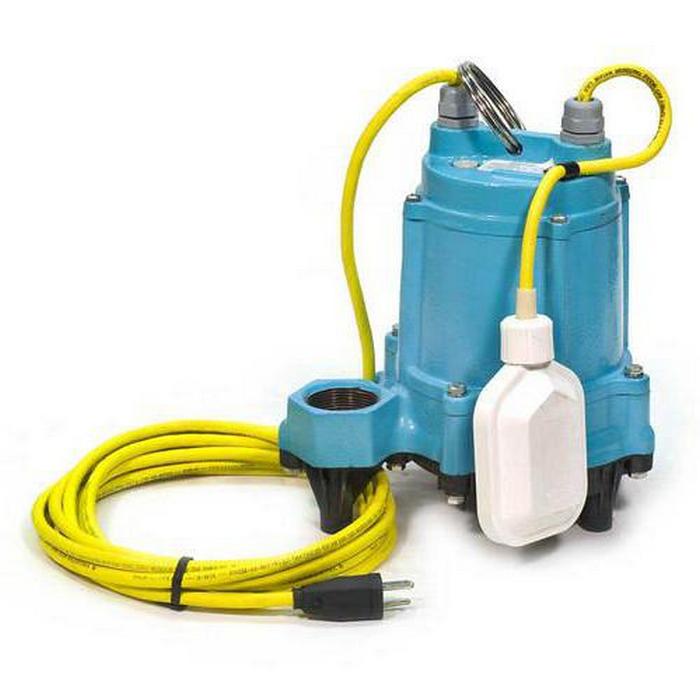

и надёжным поплавковым выключателем, который сработает в случае падения высоты зеркала до заданного уровня.

Важно: уровень поплавкового выключателя необходимо выставлять выше, чем уровень предполагаемого критического падения воды в колодце. Так насос отключится заблаговременно.

Прочный монолитный корпус погружного агрегата полностью исключает риск его разгерметизации и вытекания масла в водную среду.
Кроме того, все рабочие элементы и корпус помпы выполняют из прочных стальных нержавеющих сплавов или качественных полимеров, что полностью сводит на нет возможность коррозии рабочих узлов в процессе работы.
А дополнительные опции, такие как датчики перегрева корпуса или система автоматического управления насосом позволят сделать управление агрегатом еще более удобным и простым.

Важно: любой погружной механизм для колодца на даче необходимо монтировать с таким условием, чтобы нижний входной патрубок агрегата находился не ниже 1 метра от дна источника. Если пренебречь этим правилом, качество воды со временем будет ухудшаться, поскольку насос может спровоцировать разбаламучивание дна источника. В результате в воде будут присутствовать частички песка, ила или глины.

Виды насосов

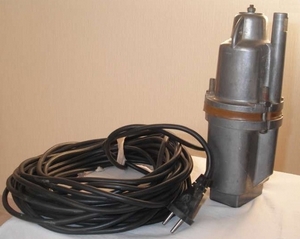

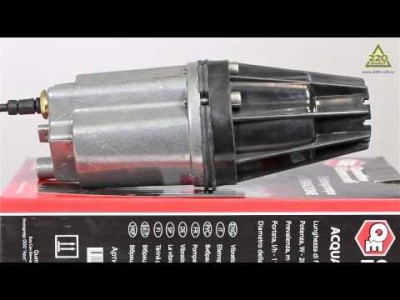

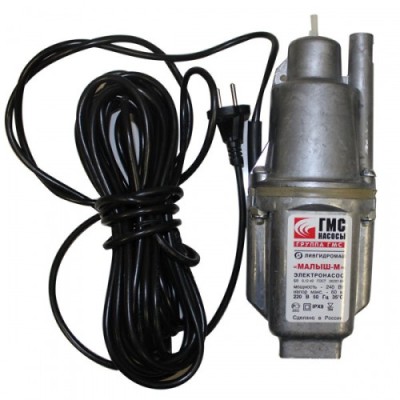

Погружной вибрационный

Такой колодезный агрегат полностью оправдывает выбор в его пользу. Кроме того и отзывы об этом типе насосов самые положительные.

Принцип действия вибрационной помпы для колодцев заключается во влиянии электромагнитной обмотки на специальный маятник. Тот в свою очередь вынуждает мембранную диафрагму, которая является рабочим узлом насоса, менять свое положение (сгибаться и разгибаться). В этом случае происходит изменение уровней давления в рабочей камере. Сначала оно падает, и вода поступает из колодца в резервуар, а потом оно снова поднимается и воду выталкивает в выходной патрубок под большим давлением. При непрерывном цикле работы такой погружной колодезный насос способен качать воду в объеме от 430 л/час при условии погружения помпы на глубину 40 метров. Соответственно, при меньшей глубине вибрационный погружной агрегат выдаст большую производительность.

Стоит отметить, что вибрационная помпа в зависимости от модели и производителя, способна перекачивать воду с небольшими включениями песка или глины. И основываясь на отзывы пользователей, оптимальным показателем количества примесей в воде является 100 гр/м3. Большее количество мусора быстрее выведен насос из строя.

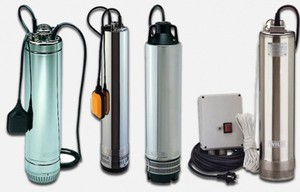

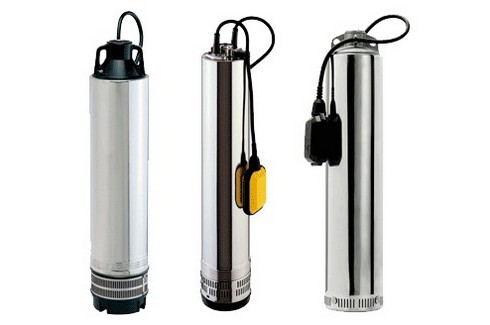

Центробежный погружной насос

Колодезный насос центробежного типа — еще одно мощное устройство, предназначенное для подъема воды с глубины более чем 10 метров. Принцип работы такого агрегата заключен во вращении рабочего колеса с лопастями. В момент его работы создаётся разность давления в резервуаре помпы. В результате центробежная сила забирает воду из источника и выталкивает её наружу через выходной патрубок.

Производительная мощность такого колодезного устройства составляет от 2м3/час (в зависимости от модели устройства и глубины его погружения в колодец).

Важно: все центробежные насосы скептически относятся к наличию песка в воде, поэтому нежелательно устанавливать такие агрегаты колодцы на плывуне или в колодцы с песчаным дном. Даже надёжно обустроенное осиновым щитом дно на плывуне, судя по многочисленным отзывам, не дает гарантии, что песок однажды не поступит в резервуар насоса. Кроме того, центробежный агрегат также не любит примесей воздуха в рабочей камере и сразу срабатывает на выключение (в лучшем случае). В худшем — выходит из строя.

Вихревой (винтовой) погружной насос

Этот тип колодезного оборудования работает благодаря мощному винту Архимеда. Яркий пример такого устройства — простая кухонная мясорубка.

В момент включения насос начинает вращение винта, создавая в рабочей камере вакуум и затягивая в него воду. После чего вода в рабочей камере меняет давление в большую сторону и это способствует её выбросу в выходной патрубок.

Преимуществами винтового механизма являются высокая производительность (от 2м3/час), низкий уровень шума и способность беспроблемное перекачивать воду с примесями песка или глины. Судя по отзывам, этот вид колодезного насоса считается самым оптимальным для колодцев на плывуне или на песчаном дне. Бывали случаи, когда водоприёмная труба выбрасывала наружу просто колбаски из песка и глины. Настолько мощным является напор насоса вихревого типа.

Принцип выбора погружного насоса

Колодезный насос необходимо выбирать не только по типу рабочего узла. Для качественной подачи воды стоит учесть и несколько других факторов, таких как:

Производительность помпы
. При этом за оптимальную единицу расчёта стоит принимать расход воды на человека в сутки не менее 200 литров. Соответственно нужно умножить это число на количество человек, проживающих в доме.

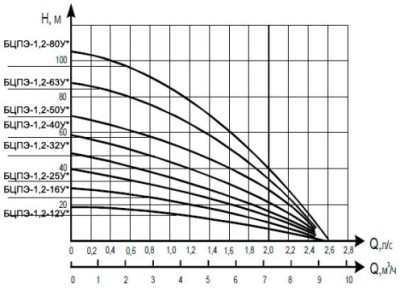

Напор воды
для конкретной модели насоса и необходимый на вашу длину трубопровода от выходного патрубка агрегата до центрального распределителя системы водоснабжения в доме. При этом важно учитывать не только высоту вертикального трубопровода, которая на каждый метр отнимает 4 метра напора, но и длину горизонтального трубопровода. Здесь каждые 10 метров снижают номинальный напор агрегата на 1 метр.
Дебит колодца
. А именно его статический и динамический уровни воды. Поскольку использовать агрегат с несоответствующими возможностям колодца техническими характеристиками нецелесообразно как для самого агрегата, так и для источника.

Важно: учет этих факторов позволит вам не выбросить деньги на ветер при покупке погружного колодезного оборудования.

В первую очередь для погружного насоса на колодец необходимо предусмотреть специальный кронштейн. Он позволит избежать колебаний агрегата в колодце в подвешенном состоянии. Ведь как ни крути, а пространство колодца и колебательно-вращательные движения рабочих узлов помп будут вызывать движения насоса в воде.
Необходимо позаботиться и о качественном страховочном тросе. Лучше если это будет нейлон или стальной трос в ПВХ обмотке.
Желательно водоприёмную трубу насоса, кабель и трос соединить хомутами, избегая сильного натяжения или чрезмерного провисания двух последних. Такой подход позволит обеспечить монолитность конструкции и предотвратит прокручивания кабеля вокруг насоса.
Опускать насос необходимо аккуратно, воспользовавшись помощью соседа или партнера. Поскольку в погружением агрегата он меняет свой вес в большую сторону.

Важно: включение и тестирование насоса лучше провести еще на поверхности, предварительно опустив его в резервуар с водой. Так вы сможете избежать необходимости поднимать насос сразу после установки в случае некоторых несостыковок в отладке оборудования.

Видео: монтаж погружного насоса в колодец

Когда мода на дачи только зарождалась, многие для получения воды использовали обычный колодец или скважину. Вода добывалась вручную. Сегодня же у большинства дачников есть желание иметь бесперебойное водоснабжение, для получения которого им мы бы не приходилось прилагать больших усилий.

Для осуществления желаемого многие устанавливают водяные насосы. Они обеспечивают не только стабильное водоснабжение в дачном доме, но и позволяют решать проблему с поливом грядок и кустарников. Сегодня их приобретают и устанавливают не только владельцы дачных домов, но и люди, проживающие за городом, а также обладатели недвижимости в деревне.

Виды и характеристики

Насосное оборудование, которое предлагается сегодня на рынке, различается по большому числу параметров. Если говорить об установках, которые используются для забора воды из колодца, то они подразделяются по двум основным характеристикам:

способу забора;
принципу действия.

Способ установки оборудования предполагает его расположение относительно уровня воды. По такому признаку насосы разделяются на следующие группы:

По такому параметру, как принцип действия, все насосное оборудование разделяется на следующие виды:

центробежные
— у них при работе происходит вращение крыльчатки, которая разрезает воздух внутри камеры, величина внутреннего давления снижается, в результате находящийся в камере воздух выталкивается наверх атмосферным. Это оборудование отличается чувствительностью к содержанию в воде инородных тел. Ухудшение работы насосного оборудования происходит при попадании в воду мусора или абразивных частиц. Их наличие в воде наносит большой вред крыльчатке, что сокращает срок службы насоса;
вибрационные
— в таких насосах используется комплекс мембран, клапанов и камер. Именно благодаря им и происходит подъем воды. Наличие и отсутствие электромагнитного поля приводится в действие систему. Определенные движения шнека и сокращение мембраны позволяет обеспечивать подъем воды. Частота включения и выключения магнитного поля при работе с таких насосов составляет 100 раз в течение секунды. При этом возникает вибрация насоса. С этим связано название рассматриваемого оборудования;
ручные
— для подъема воды используется выталкивающая сила поршня и взаимодействия клапанов. Для колодцев такие насосы следует использовать в тех местах, где электросеть отсутствует. Для дачи ручной насос является отличным решением, если не используется в целях подачи воды для полива растений. Изготовить такое устройство можно своими руками, поскольку конструкция такого насоса довольно простая.

Если вы решили в своем загородном доме организовать сеть водоснабжения, то необходимо сначала продумать линии и точки водоснабжения. Один из важных вопросов, которые обычно возникают у владельцев загородных участков – какой насос выбрать для колодца. Прежде чем принимать решение, необходимо собрать все необходимые данные
о своем колодце. Также необходимо учитывать такие важные факторы, как загрязнённая вода, температуры в зимнее время. При выборе насоса во внимание необходимо принимать следующие факторы:

глубина колодца — под ней подразумевается расстояние от дна до уровня грунта по вертикали. Для измерения глубины колодца достаточно воспользоваться веревочкой с грузиком;
постоянный уровень воды — высоту над водяным зеркалом в колодце. Замеры этого параметра производятся так же, как и глубины этого сооружения;
динамический уровень — измеряется постоянный уровень после начала выкачивания. Его следует рассматривать в качестве некой точки отсчета. Из источников вода поступает постоянно, а вот давление может различаться в зависимости от местности. Используя динамический уровень, можно рассчитать количество прибывающей воды;
дебит источника — под ним следует понимать приток воды за единицу времени. Измеряется он в куб. м/час;
наличие в воде примесей и твердых частиц, которые могут оказать влияние на работу насосного оборудования.

Выбор насоса во многом зависит от цели применения:

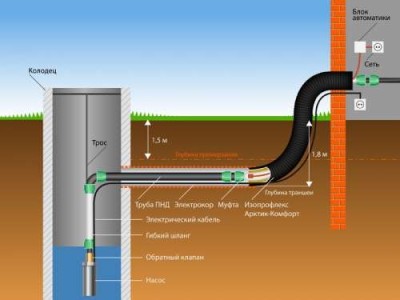

Монтаж насоса для скважины может производиться по-разному, все во многом зависит от вида оборудования. Далее мы приведем инструкцию по установке в колодец погружного насоса. В случае с таким оборудованием выполнение сезонного демонтажа оборудования не предусмотрено.

Подготовительный этап

Необходимо выполнить измерение глубины колодца, узнать статический уровень воды.

Необходимо подготовить кабель питания, который будет подводить электричество к установке. Сам насос должен быть отключен.

Шланг, посредством которого из колодца будет отводиться вода. Он должен располагаться от земли на глубине 1,2 метра
. Такую глубину необходимо обеспечить для того, чтобы вода, находящаяся в нём постоянно, не замерзала в зимнее время. На такой же высоте относительно поверхности шланг должен выходить из стенки колодца. Угловое соединение устанавливается на его конце. Именно к нему далее будет подключен шланг насоса.

Установка насоса

Наверху в колодце выполняется установка кронштейна. Может быть смонтирована рама.

Далее выполняется привязывание троса или жесткого шнура из синтетического материала. Именно на нем и будет происходить опускание установки в воду, а также ее подъем вверх. Второй конец шнура необходимо привязать к насосу. Положение погружного насоса должно соответствовать инструкции к насосу.

Если устанавливаемый насос не имеет обратного клапана, то необходимо выполнить его установку.

Далее к насосу прикрепляется шланг нужной длины, для чего используют соединительную муфту или применяют несколько хомутов
. Они должны быть из нержавейки или цветного сплава. Для обеспечения большего удобства шланг следует примотать к тросу при помощи изоленты.

Посредством изоленты к шлангу прикрепляется кабель питания по всей длине прохода в шахте колодца. Свисать отдельно электрический кабель не должен. Для обеспечения большей безопасности при работе оборудования следует использовать гофрированную изоляцию кабеля по всей длине. Если имеется электрическая розетка, то необходимо использовать изделие по типу «колокола», снабженное гидрозащитой. Если есть несоответствие изделия, то розетку необходимо заменить подходящей.

Шланг, который идет от насоса, необходимо подсоединить к угловому соединению, которое находится в верхней части колодца.

В воду аккуратно опускают погружной насос.

После этого выполняется начальный пуск устройства.

В том случае, если при запуске неполадок в работе установки не обнаружено, выполняется закрытие колодца крышкой
. Если водопровод используется круглый год, то на колодец лучше установить крышку со слоем теплоизолятора.

При использовании насоса в системе водоснабжения нелишним будет иметь запасной насос в случае неисправности первого. В этом случае можно избежать длительных перебоев с водоснабжением.

Примерные расценки

В любом городе можно найти магазины, где можно приобрести водяные насосы для скважины. Лучше всего обращаться в магазины хозяйственных товаров или учреждения, в которых продают товары для сада и огорода. В торговых точках, где предлагается бытовой инструмент, также можно найти это оборудование. Распространенность насосного оборудования для водоснабжения достаточно хорошая, поэтому в любом магазине можно рассчитывать на широкий выбор таких установок. Модели водяных насосов различаются между собой по своим характеристикам и цене.

Минимальная цена на центробежные модели для скважин и колодцев начинается с ценовой отметки в 750 р. Самые дорогие модели могут стоить 50-100 тыс. руб
. Однако приобретать для частного дома дорогую модель — неразумное решение. Отличную станцию можно купить, потратив 15-20 тыс. руб.

Если при создании системы водоснабжения вы хотите использовать самый недорогой насос для скважины, то в магазинах можете найти модели оборудования по цене 3500 р. По такой же цене можно приобрести центробежные насосы, предназначенные для скважины.

Если говорить о стоимости погружных насосов, то минимальная цена на это оборудование начинается от 800 р. Качественную установку от известного производителя можно приобрести по цене 4 500 р. Одна из самых популярных моделей на российском рынке — насос Малыш
. Он обойдется покупателям в сумму 1500 р. Правда, в этом случае модификация устройства будет самый простой.

При выборе погружного насосного оборудования придется рассматривать глубинный шнековый или центробежный агрегат. Если говорить о центробежных, то самый доступный обойдется в 2000 р. Дешевле стоят вибрационные насосы для колодца. Доступные модели предлагаются в магазинах по цене 750 р
.

Заключение

Многие владельцы частных дачных домов и владельцы недвижимости за городом для водоснабжения жилища и полива растений устанавливают специальные насосы. На рынке предлагается их большое разнообразие, поэтому выбрать его не так-то просто. Но если ориентироваться на основные параметры этих устройств, учитывая производительность и свои потребности, то можно без лишних проблем правильно подобрать необходимое оборудование. Выполнив грамотный монтаж водяного насоса, можно обеспечить стабильную работу и бесперебойное водоснабжение своей дачи или загородного дома.

Перекачать воду из пруда на огород, обеспечить водоснабжение небольшого дачного домика, почистить неглубокий водоем или резервуар вам помогут легкие, компактные и эффективные вибрационные насосы для колодцев. Удобное оборудование давно себя зарекомендовало на небольших дачных участках, для которых достаточно производительности 300-1500 л/ч. Этого объема хватает, чтобы принять душ, воспользоваться стиральной машинкой и полить цветник. Постараемся выяснить, на что следует обращать внимание при выборе насосного оборудования.

Дачники, как и деревенские жители, давно оценили преимущества именно погружных агрегатов. Это незаменимые помощники, если речь идет о перекачке небольших объемов жидкости. Для скважин необходимы более мощные механизмы, способные функционировать на большой глубине, а для источников до 15 м оптимальными являются как раз привычные и комфортные в обслуживании «Нептуны», «Ручейки» и «Роднички». Для работы с ними не нужно специальных знаний или навыков, элементарно все – от конструкции до процесса работы.

Как выбрать насос для питьевой воды

Особенности конструкции

Устройство прибора необходимо знать, чтобы при необходимости можно было быстро разобрать и найти поломку. Главным силовым элементом является электромагнит из стальных пластин с обмоткой и изоляцией. Его продолжением служит вибратор с закрепленным на нем штоком. На штоке зафиксирована большая резиновая шайба (иногда с кольцом из металла), выполняющая амортизирующую функцию. Шайбы, удерживающие конструкцию, а также резиновый амортизатор влияют на производительность механизма, то есть количество воды, закачиваемое в камеру.

Схема устройства вибрационного насоса

Обратный клапан содействует поступлению воды в накопительную камеру и препятствует выходу ее в обратном направлении. От качества клапана, как и от состояния резиновой шайбы, зависит бесперебойное функционирование оборудования. Эти два элемента теряют эластичность и приходят в негодность из-за грязной воды и излишних вибраций. Остальные детали довольно прочны и износостойки, не требуют замены или ремонта в течение длительного времени. Конструкции различных моделей похожи, различаются лишь мелкими нюансами.

Принцип работы

В основе работы прибора лежит быстрое чередование процессов намагничивания и размагничивания (примерно 100 раз/сек), создающее своеобразные вибрации – именно поэтому данной категории погружной техники дали «говорящее» название.

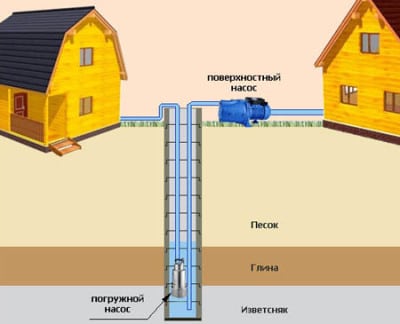

Схема установки погружных насосов

Под воздействием силы тока магнитная катушка притягивает вибратор, в результате происходит движение поршня, вызывающее разрежение и уменьшение давления. Поток под воздействием обратных клапанов поступает из водоема в камеру, а затем, когда давление снова возрастет, устремляется в сторону водопровода (обратный клапан служит препятствием к выходу назад). Как только жидкость покидает нагнетающую камеру, из источника поступает новая порция. Принцип работы также не отличается у разных моделей. При выборе стоит поинтересоваться качеством и сроком службы резиновых элементов при определенной нагрузке.

Виды вибрационных механизмов

В связи с простой конструкцией и не менее простым принципом работы деления вибрационного оборудования на различные категории не существует. Единственное принципиальное отличие – в местоположении отверстия для забора жидкости, которое делит все приборы на 2 вида:

с нижним расположением;
с верхним расположением.

В отзывах о вибрационных насосах для колодцев часто встречается информация, что приборы с верхним водозабором имеют более долгий срок службы, так как закачивают более чистую жидкость. Нижний забор воды не исключает попадания внутрь мелких загрязнений (частиц растений, почвы, песка), вследствие чего детали оборудования изнашиваются гораздо быстрее. Предположим, «Ручеек» с верхним отверстием не засасывает донный ил, чем повышает качество носителя, подаваемого к точкам водозабора.

Образец насоса с нижним водозабором

Чтобы увеличить срок службы слабых частей агрегата, механизмы с верхним водозабором располагают как минимум на 30 см выше поверхности дна, а с нижним – на расстоянии 1 м и более.

Сфера применения

Уважение и любовь дачников компактные приборы заслужили благодаря своей универсальности. Если не перегружать систему и пользоваться механизмом строго по инструкции, он решит множество ежедневных задач:

перекачает воду в дом из находящегося неподалеку водного источника (колодца, пруда, неглубокой скважины);
временно заменит основной, более мощный насос (например, на время ремонта);
откачает жидкость из медленно наполняющегося источника, не допуская его полного опустошения;
поможет очистить засорившиеся фильтры скважины;
заполнит систему отопления;
сыграет роль дренажного оборудования в затопленных помещениях.

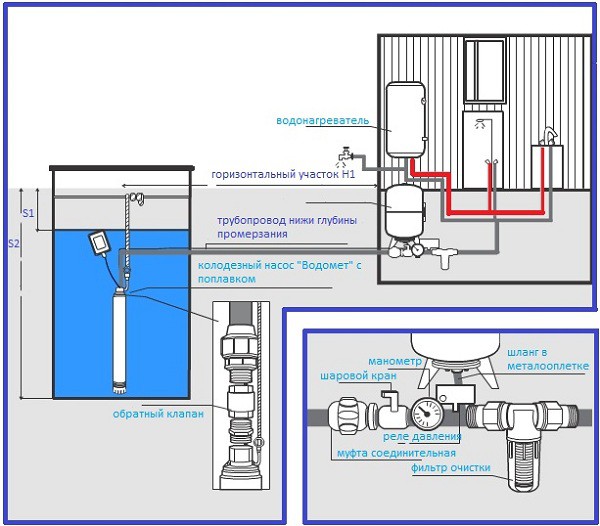

Установка оборудования для водоснабжения дома

Перед тем как окончательно выбрать вибрационный насос для колодца, обратите внимание на технические характеристики. Например, мощности 150-225 Вт недостаточно для водоснабжения большого коттеджа, однако для обеспечения дачного домика вполне хватит. Недорогой аппарат будет подавать 7-10 л/мин, следовательно, каждый раз придется выбирать что-то одно: или принять душ, или полить огород. Остановимся на свойствах приборов более подробно.

Выбираем насос по техническим характеристикам

Некоторые параметры не стоит брать во внимание, так как они одинаковы у всех производителей. Например, оптимальной глубиной погружения признан показатель в 7 м, поэтому в техническом паспорте изделия вы увидите именно эту цифру. Диаметр, напротив, бывает разным – 76-106 мм. Небольшая разница – всего 3 см – имеет значение, если аппарат предназначен для использования в узких пространствах, например в обсадной трубе скважины. Необходимо подобрать оборудование, которое беспрепятственно войдет в трубу, то есть его внешний диаметр должен быть на несколько миллиметров меньше.

Главный показатель, который вас должен заинтересовать – производительность. Она должна отвечать двум требованиям: не превышать дебит водоема и выдерживать запланированную нагрузку. По производительности все вибрационные устройства делят на 3 категории:

низкая – 360-700 л/ч;
средняя – 700-1500 л/ч;
высокая – более 1500 л/ч.

Максимальные параметры достигают 2000 л/ч, они свойственны мощным дренажным или скважинным устройствам.

Сравнительная таблица характеристик для насоса «Водолей»

При покупке обязательно уточните высоту подъема жидкости и рассчитайте напор, так как без необходимого давления жидкость не достигнет точек разбора. Расчет производят просто: складывают глубину погружения с расстоянием от поверхности воды до верхней точки колодца, прибавляют длину труб, плюс около 20% от полученной суммы на потери. Среднее значение – 40-60 м. Чем ближе к дому или огороду источник, тем выше давление.

Опытные пользователи всегда выбирают аппараты с термозащитой. Она устроена по-разному. Например, у моделей с верхним водозабором охлаждение происходит только у полностью погруженных в жидкость корпусов. Лучим вариантом является автоматическая термозащита, которая отключает работу при перегреве (как у насоса «Малыш»). Она срабатывает при скачках напряжения, поломке прибора или пересыхании источника.

Длина кабеля должна быть не меньше расстояния от колодца до источника электроэнергии. Короткий кабель питания нарастить несложно — в продаже большое количество удлинителей с защитой. Обратите внимание на качество изоляции кабеля: плотная обмотка обеспечивает бесперебойную работу в любых условиях, даже при низкой температуре. Проверьте резьбовые элементы и наличие переходника для подключения, который позволит присоединять трубы различного диаметра – 19-26 мм.

Краткий обзор популярных моделей

На рынке более десятка популярных моделей, однако окончательно решить, какой вибрационный насос лучше для конкретного колодца, должен сам владелец. Для этого следует учесть конструкционные особенности и технические характеристики каждого изделия. Рассмотрим пять известных моделей.

«Ручеек-1» (Беларусь)

Компактный аппарат имеет несколько модификаций со следующими характеристиками:

напряжение – 220 В;
мощность – 225-300 Вт;
производительность – 400-1500 л/ч;
напор – 40-60 м;
вес – 5 кг;
стоимость – 2250-2500 руб.

О насосе «Ручеек-1»

Это оборудование универсального назначения, однако мало подходящее для перекачки грязной воды (например, канализационных стоков). Специальных креплений к стенкам колодца не имеет, подвешивается на тросе или крепкой веревке. Имеет долгий срок службы, замена резиновых частей производится легко. Время эксплуатации – до 12 ч в сутки, постоянный контроль не нужен.

«Малыш-М» (Россия)

Бытовой насос «Малыш-М» предназначен для использования на дачных участках:

напряжение – 220 В;
мощность – 240-245 Вт;
производительность – 1,3-1,5 м³/ч (до 1,8 м³/ч без напора);
глубина погружения – 3 м;
вес – 4 кг;
стоимость – 1400-1800 руб.

Данная модель предназначена для перекачки чистой питьевой воды, но существуют и дренажные модификации, способные доставлять жидкость с большой степенью загрязненности. Чаще всего применяется для обеспечения 1-2 точек водоразбора или для полива сада (огорода). Существуют варианты с верхним и нижним водозабором. Основным элементом термозащиты является увеличенная медная обмотка, защищающая от перегрева.

Бытовой электронасос «Малыш-М»

«Родничок» (Россия)

Более простые модели подходят для полива огорода, мощные модификации – для обеспечения водой дома, фермы, небольшого предприятия.

напряжение – 220 В;
мощность – 225-240 Вт;
производительность – 24 л/мин;
максимальный напор – 60 м;
вес – 3,8-5,5 кг;
стоимость – 1400-1800 руб.

Насос «Родничок» Зубр

Преимуществом продукции бренда является продолжительность непрерывной работы до 200 часов (максимальное значение аналогов других производителей – до 100 ч). Удобный в использовании вибрационный колодезный насос имеет верхний штуцер водозабора, чем предотвращает забор грязи и мусора, однако пропускает частицы до 2 мм, поэтому его можно применять и в очистительных целях.

Quattro Elementi (Италия)

Минимальный диаметр и компактные размеры оборудования позволяют использовать его и в колодцах, и в скважинах.

напряжение – 220 В;
мощность – 180-280 Вт;
производительность – 960-1100 л/ч;
высота подъема воды – 60-80 м;
вес – 4-5 кг;
стоимость – 1700-3000 руб.

Погружной насос QUATTRO ELEMENTI ACQUATICO 280

При покупке обратите внимание на длину кабеля питания – от 10 до 40 м. Более мощные модели оснащены более мощным двигателем и встроенным термостатом, который защищает от перегрева. Недорогие изделия служат для перекачки только чистой питьевой жидкости.

HAMMER (Германия)

Небольшие легкие насосы предназначены для садовых и хозяйственных работ на загородных участках.

напряжение – 220 В;
мощность – 200 Вт;
производительность – 660-1050 л/ч;
высота подъема воды – 40-75 м;
вес – 4-5 кг;
стоимость – 1200-2500 руб.

Некоторые модели имеют нижний забор воды, что удобно для функционирования в глубоких водоемах. Листовая сталь и медная обмотка двигателя обеспечивают продолжительный срок службы. В комплекте кроме набора кабелей имеются запасные мембраны.

Уязвимые места насосной техники

Несмотря на простую конструкцию и износостойкие материалы, некоторые детали и узлы оборудования со временем выходят из строя. На этапе выбора и в процессе эксплуатации следует обратить внимание на следующие нюансы:

Изнашиваемость резиновых элементов. Мембраны и клапаны можно заменить новыми, но для продления срока службы иногда используют сетчатые фильтры, задерживающие крупные частицы грязи.
Понижение производительности из-за перепадов напряжения. Стабилизатор исправит ситуацию.
Невозможность раскрытия корпуса в связи с коррозией болтов. Чтобы появилась возможность замены резиновых элементов, стальной крепеж меняют на болты из цветных металлов.
Перегревание по причине сухого хода. Во избежание поломки необходимо следить за уровнем воды.

Видео: ремонт вибрационного насоса

Можно сделать вывод, что вибрационные погружные насосы – лучший вариант для неглубоких источников, которые находятся на дачных участках, в загородных имениях и коттеджных поселках. Изучение технических характеристик моделей разных производителей поможет вам выбрать прибор, подходящий именно для вашего участка.

Окт 23, 2015

Огромный выбор перекачивающих агрегатов, отличающихся друг от друга не только рабочими характеристиками, но и устройством, принципом действия, может поставить в затруднительное положение. Какой выбрать насос для колодца и как, чтобы работала безотказно, экономично и отвечала всем предъявляемым требованиям? Ответить на этот вопрос будет не сложно, если разобраться во всех нюансах, рассмотреть не только характерные особенности различных категорий оборудования, но и вспомогательное оборудование, автоматику. Не менее важно определить наиболее надежных производителей техники.

Все насосы, которые можно использовать для подачи воды из колодца, можно классифицировать по принципу действия
:

шнековые,
центробежные,
вихревые,
вибрационные.

В зависимости от способа и места установки
перекачивающие агрегаты могут быть:

поверхностные,
погружные.

Сравнение поверхностных и погружных моделей

По названию этих категорий понятно, что одни устанавливаются на поверхности, забирая воду из источника при помощи специальной трубы или шланга, погруженного в колодец, вторые работают в толще воды. Тем не менее, место установки – не единственное отличие, модели этих типов при равной мощности будут иметь разные возможности и технические характеристики. Сравнивая насосы для колодцев — как выбрать агрегат можно понять по эксплуатационным возможностям моделей.

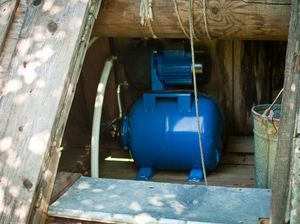

Поверхностные модели

Поверхностные насосы чаще всего устанавливаются рядом с колодцем, но в некоторых случаях могут работать «на плаву», например, на плоту из пенопласта или иного плавучего и влагостойкого материала. Во втором случае важно рассчитывать возможности плавучей опоры и соотносить их с массой агрегата.

Особое внимание при выборе поверхностного насоса следует обращать на высоту подъема, тот параметр отличается у разных моделей, но обычно не превышает 8 метров
. Для большей глубины рекомендуют выбирать погружные модели, но в том случае, когда превышение глубины колодца не велико, можно использовать поверхностный насос с эжектором. Достаточно простое устройство, принцип действия которого основан на образовании разрежения при увеличении скорости потока воды, повышает способность агрегата поднимать жидкость с большой глубины.

Основное преимущество
поверхностных насосов – простота технического обслуживания и ремонта, доступность для визуального осмотра.

Недостатками
, кроме ограничений по высоте подъема воды, можно считать более высокий, по сравнению с погружными моделями, уровень шума и уязвимость для воздействия внешних факторов.

Если поверхностный агрегат используется сезонно, от осадков его можно защитить при помощи навеса. При круглогодичном применении техники потребуется устанавливать ее в отапливаемом теплоизолированном помещении или в , чтобы избежать замерзания.

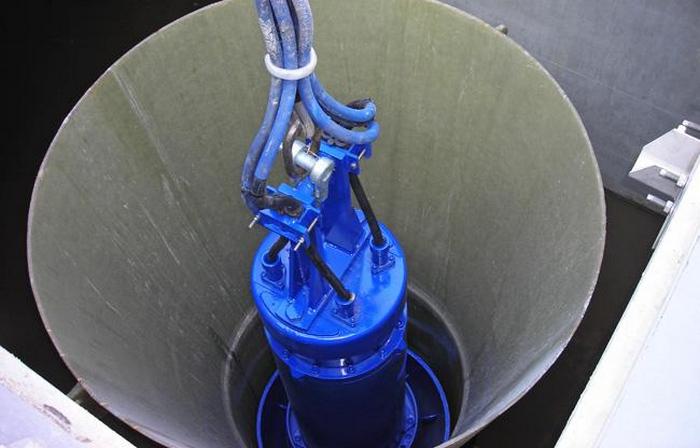

Погружные агрегаты

Глубинный насос для колодца обычно используют тогда, когда вода находится ниже уровня 8 метров и, как правило, устанавливают таким образом, чтобы от его нижней части до дна оставалось около 50-100 см. Если дно будет находиться ближе, увеличится риск захвата донного осадка. Качество подаваемой воды снизится, а вероятность поломки перекачивающего агрегата, рассчитанного на работу с чистой водой, увеличится.

Какой погружной насос выбрать для колодца, определяют, в том числе, по подъемным характеристикам, которые у этого типа агрегатов выше по сравнению с аналогами.

Кроме того, такие модели рекомендуют устанавливать в тех случаях, когда колодец находится близко к дому или зоне отдыха на открытом воздухе. Масса воды над агрегатом поглощает звуковые волны, поэтому уровень шума при работе подобных моделей заметно меньше. Выбирая насосы для колодцев погружные — какой лучше решают по соответствию агрегата требованиям производительности и напора.

Недостаток погружных насосов – сложность обслуживания
. Даже для того, чтобы осмотреть и проверить агрегат, необходимо остановить его работу и извлечь технику из колодца при помощи троса.

Центробежные и вибрационные модели

Учитывая особенности работы различных моделей, легче выбрать оптимально подходящий насос для конкретных условий.

Вибрационные насосы

Вибрационный водяной насос для колодца отличается от всех прочих конструкций отсутствием вращающихся элементов. Этот нюанс позволяет значительно повысить износостойкость техники.

Вместо классического мотора в вибрационных насосах работает электромагнитная катушка, притягивающая шток с поршнем при подаче тока. В это время в камере насоса создается разрежение, вода засасывается внутрь. Следующий момент работы – исчезновение тока, остановка хода штока. Для того, чтобы вода не пошла обратно, срабатывает обратный клапан, поэтому под давлением поршня жидкость перемещается в пространство за поршнем. При следующем колебании появление тока и движение поршня обеспечат не только всасывание жидкости, но и проталкивание воды из пространства за поршнем в подающий трубопровод.

Подобные возвратно-поступательные движения штока можно считать вибрациями, поэтому насос и получил свое название.

Установка вибрационных моделей в целом безопасна для колодца. Исключение составляют источники на плывунах
. Из-за низкой плотности и прочности грунта вибрация может стать причиной деформаций в почвенных слоях и, как следствие, разрушения конструкции колодца.

Надежные вибрационные насосы отличаются также невысокой стоимостью
, что делает подобный вариант весьма привлекательным для оснащения системы подачи воды, если по остальным параметрам выбранная модель также подходит для конкретных условий.

Центробежные насосы

Принцип действия центробежных насосов для колодцев для водоснабжения основан на образовании при вращении рабочего элемента центробежной силы, под действием которой вода проходит из заполненной камеры в трубопровод, образуя зону разрежения, в которую засасывается следующая порция жидкости. Направление движения воды определяется величиной давления в различных секторах насоса: пониженное у центра вращающегося колеса, увеличенное – у стенок.

Конструктивно рабочий элемент представляет собой насаженное на вал колесо с размещенными на нем лопастями. Изгиб лопастей – против хода колеса.

Погружной колодезный насос Grundfos центробежного типа

Эксплуатация центробежного насоса имеет свои особенности. Включать агрегат можно только тогда, когда он полностью погружен в воду
. Это позволяет избежать опасного для техники «сухого хода» и защитить модель от поломки при скачке напряжения. При эксплуатации центробежной модели важно контролировать уровень воды, поэтому насос для колодца погружной с автоматикой идет в комплекте или с самым простым поплавком, которые позволят исключить вероятность захвата воздуха при снижении уровня.

Центробежные насосы станут оптимальным ответом на вопрос, какой насос лучше для колодца, в котором вода содержит мелкие нерастворимые примеси (песок). Содержание примесей в воде может достигать 185 г/м3. Для защиты от абразивного действия песка лучше выбирать модели с корпусами из нержавеющей стали. Если вода чистая, а режим работы агрегата не является чрезмерно интенсивным, можно выбрать более дешевые модели с пластиковыми корпусами.

Совет: Если в воде присутствует большое количество примесей и песка, стоит обратить внимание на вибрационный насос, который более стоек к загрязнениям, конечно, если его производительность вас устроит.

Критерии выбора колодезных насосов

Какой насос выбрать для водоснабжения из колодца, определяют по техническим характеристикам моделей. Они должны соответствовать требованиям, поэтому перед покупкой важно определить необходимые величины основных параметров.

Мощность

Величина мощности определяет способность агрегата создавать определенное давление и влияет на производительность техники. Не стоит, однако, считать, что для эффективной работы системы достаточно выбрать самый мощный агрегат. Мощность, намного превышающая требуемое значение, может стать причиной избыточного давления в трубопроводе, выдавливания прокладок, образования разрывов. Кроме того, мощный насос для колодца на дачу будет быстро выкачивать имеющийся в шахте объем воды, а это приведет к частым включениям и отключениям, быстрому износу агрегата.

Производительность

Производительность – это величина объема воды, который колодезный насос для водоснабжения дома способен перекачать за определенный промежуток времени. Правильный подбор этой характеристики позволит обеспечить бесперебойное водообеспечение даже во время пиковых нагрузок. Для расчета необходимо суммировать расход жидкости во всех имеющихся в доме водозаборных точках.

Если точное значение параметров не известно, можно воспользоваться следующими ориентирами:

умывальник – 300 л/час,
душ – 700 л/час,
унитаз – 83 л/час.

Если к системе водоснабжения подключены баня и поливная система, необходимо добавить по 1000 л/час для каждого из этих объектов.

Разумеется, вероятность того, что все точки водопотребления будут работать одновременно, не велика. Подобные расчеты определяют не номинальное, предельно максимальное значение водопотребления.

Погружной насос для колодца с автоматикой, не имеющий нужной производительности, – это не только перебои в водоснабжении дома, но и рост вероятности аварий при эксплуатации чувствительного к подаче воды оборудования.

Напор

Напорные характеристики насоса определяют его возможность подъема воды на определенную высоту из глубины колодца и транспортировать жидкость по горизонтальным магистралям до точек водопотребления. При суммировании напора для подъема и перекачки каждые 10 метров горизонтального расстояния приравниваются к 1 метру подъема.

Например, при глубине колодца 7 метров и его удалении от дома 20 метров расчетный напор рассчитывается следующим образом: 7+20/10=9 метров. Если дом имеет более одного этажа и предполагается установка точек водозабора выше первого этажа, это также следует учитывать при расчетах. Для рассматриваемого примера при заведении водопровода на 2 этаж значение напора будет равно 7+20/10+4 =13 метров, где 4 – приблизительная высота второго этажа здания.

Важно: Проводя подобный расчет, выбирать величину напора агрегата всегда нужно с запасом, так как присутствуют определенные потери в трубопроводе, которые зависят от конкретной схемы водоснабжения.

Один из популярных представителей вибрационных агрегатов — это . Основные его преимущества — достаточно высокая надежность при минимальной цене.

При небольшой глубине водоисточника можно использовать готовые на базе поверхностных насосов.

А если вы хотите узнать про с помощью пластиковых труб, то у нас есть на эту тему отдельная статья.

Дополнительные параметры

При выборе модели важны дополнительные параметры, которые помогут произвести необходимые расчеты.

Статические уровни

Статические уровни – это глубина шахты и уровень положения зеркала воды при заполненном колодце. Обе величины легко измеряются при помощи бечевки с грузом: глубина колодца – до достижения грузом дна, уровень зеркала – до характерного всплеска при вхождении груза в воду.

Динамический уровень

Динамический уровень воды в колодце указывает на интенсивность прибывания жидкости в шахту. Эту величину называют также дебетом источника. Определить динамический уровень можно, откачивая воду из шахты. Когда, несмотря на работу насоса, вода перестанет убывать – достигнут динамический уровень колодца. В источниках с большим динамическим уровнем при откачивании положение зеркала воды меняется незначительно.

Диаметр шахты

Диаметр (или длина стороны при квадратном сечении) шахты необходим для расчета объема.

Дополнительное оборудование

Безопасность работы насоса и эффективность водоснабжения помогает обеспечить дополнительное оборудование.

Поплавки и датчики уровня защищают от всасывания воздуха, «сухого хода» и образования воздушных пробок.
Бесперебойность подачи и экономичный режим работы зависят от наличия или бака-накопителя.
Гидроаккумуляторы оснащаются , контролирующим параметры включения и отключения перекачивающего агрегата.
