Полупогружные насосы нашли наилучшее применение в автономных канализационных системах, в строительном водопонижении, а так же на некоторых производствах. Чаще всего, это центробежные многоступенчатые модели, которые способны перекачивать не только чистую воду, но и гидросмеси различной насыщенности.

По какому принципу производятся расчёты, какой насос лучше выбрать в том или ином случае, и как часто должно производиться его техническое обслуживание?

Данная инструкция даст ответы на многие вопросы, волнующие читателей сайта. Немало полезной информации по насосам этого типа, представит и видео в этой статье.

Условия использования насосов полупогружных

Несмотря на огромное разнообразие моделей насосов, использующихся в системах водоотведения, существуют общие правила, которые следует соблюдать при их установке и эксплуатации. Прежде всего, необходимо правильно определить место, где полупогружной насос будет располагаться.

Итак:

  • Важно не допустить возникновения двух опасных для любого насосного оборудования явлений: гидроударов и кавитации. Это во многом зависит от того, как рассчитан и присоединён подводящий трубопровод.

  • При больших объёмах работ, чаще используют не одиночные насосы, а насосные станции, представляющие собой агрегат, состоящий из нескольких насосов. Учитывая необходимость технического обслуживания, доступ к такому агрегату должен быть свободным.
  • Для оборудования, располагающегося на улице, следует учитывать такие нюансы, как уровень грунтовых вод и состояние почвы; минимально допустимое расстояние до фундамента здания; защита электрических подключений от затопления. Важную роль играет структура напорного трубопровода и расположение в ней запорной арматуры.

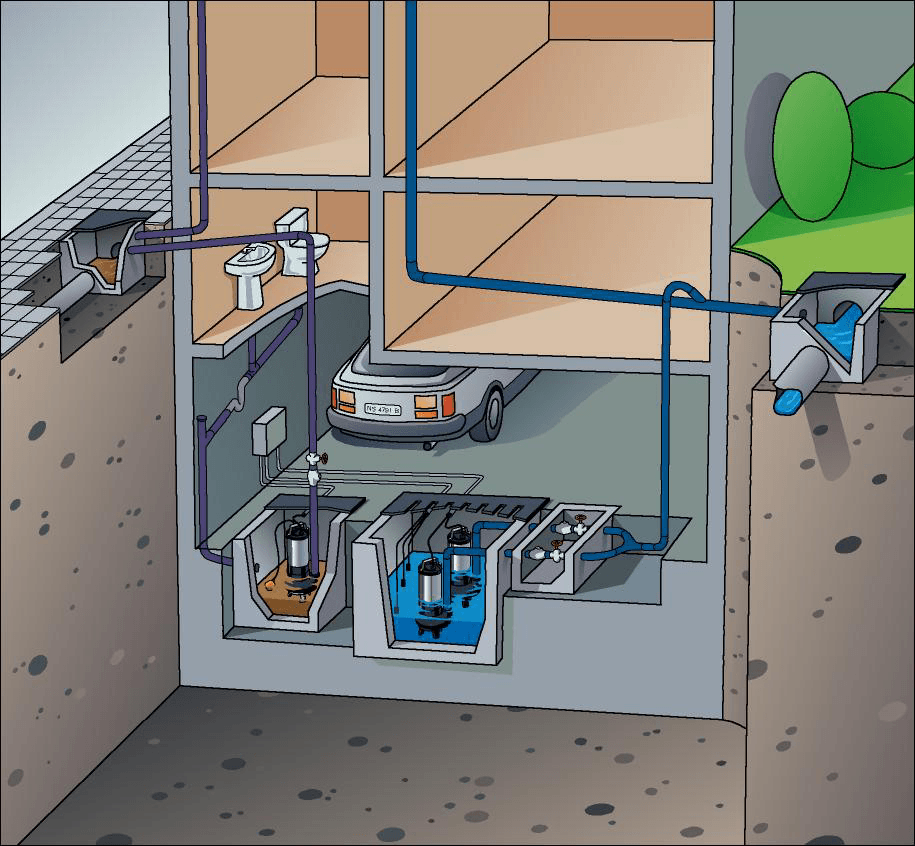

Насосы полупогружные могут использоваться и внутри зданий, располагаясь в резервуарах. В этом случае, кроме диаметра трубопровода и материала, из которого он монтируется, важно обеспечить герметичность резервуара и предусмотреть возможности его защиты от затопления.

Подбор насосов для систем водоотведения

Существует три основных типа систем водоотведения. Это: дренаж и осушение; перекачивание полностью очищенных сточных вод, либо с небольшим содержанием с них примесей; и транспортировка канализационных стоков.

В соответствии с этим разделением, осуществляется и подбор насосов для системы.

  • Основным критерием этого выбора, является предельно допустимый размер абразивных примесей в воде. Для систем осушения и дренажа (см. ) он составляет не более 10 мм, без содержания длинных волокон. Во избежание засорения, свободный проход для жидкости во всасывающей части, должен составлять не меньше 12 мм.

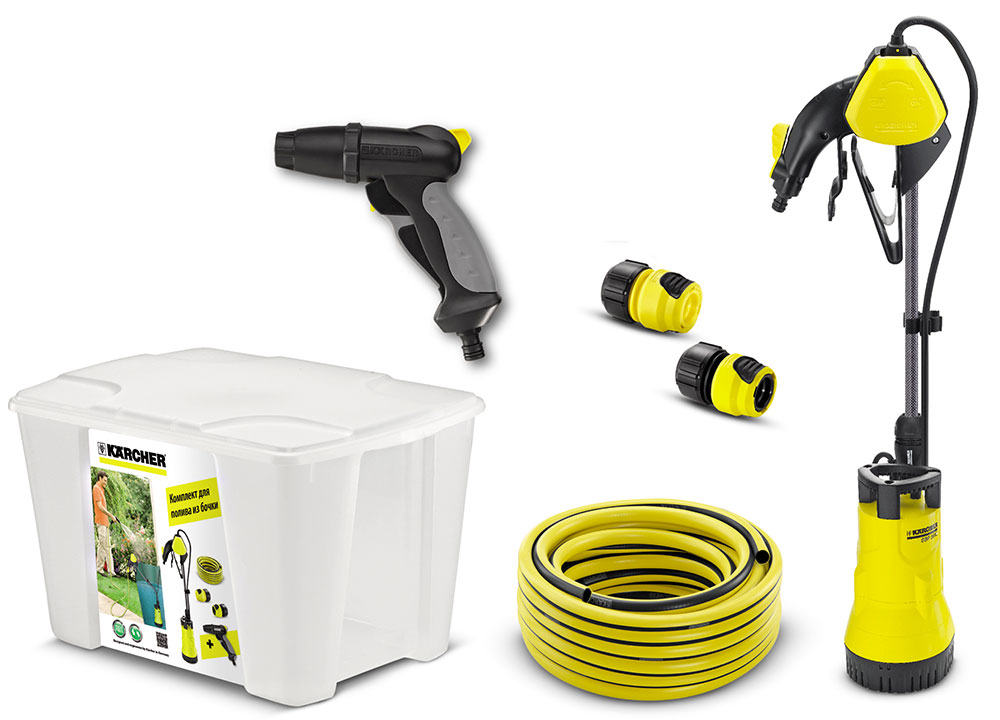

  • Сфера применения таких насосов достаточно обширна: осушение затопленных подвальных помещений; подача воды из естественных водоёмов и резервуаров, например, для полива; обслуживание бассейнов.

При подборе насоса для дренажа, важно иметь в виду, что если в перекачиваемой жидкости окажется больше примесей, чем может пропустить фильтрующая сетка, она достаточно быстро забьётся и агрегат выйдет из строя.

  • В некоторых случаях, это может означать затопление, и если вы не уверены в достаточной чистоте воды, отдайте предпочтение насосу для сточных вод, один из вариантов которых вы видите на фото снизу.
  • Конечно, его цена будет несколько выше, но эта разница быстро окупится за счёт уменьшения эксплуатационных расходов.Вероятность засорения такого насоса снижается в три-четыре раза, так как свободный проход у них составляет 45 мм.

  • Это позволяет пропускать твёрдые включения фракцией до 35 мм, допускается так же определённое содержание в стоках длинных волокон. Такие насосы устанавливают в накопительных бытовых и , используют для открытого водопонижения, осушения котлованов и траншей.

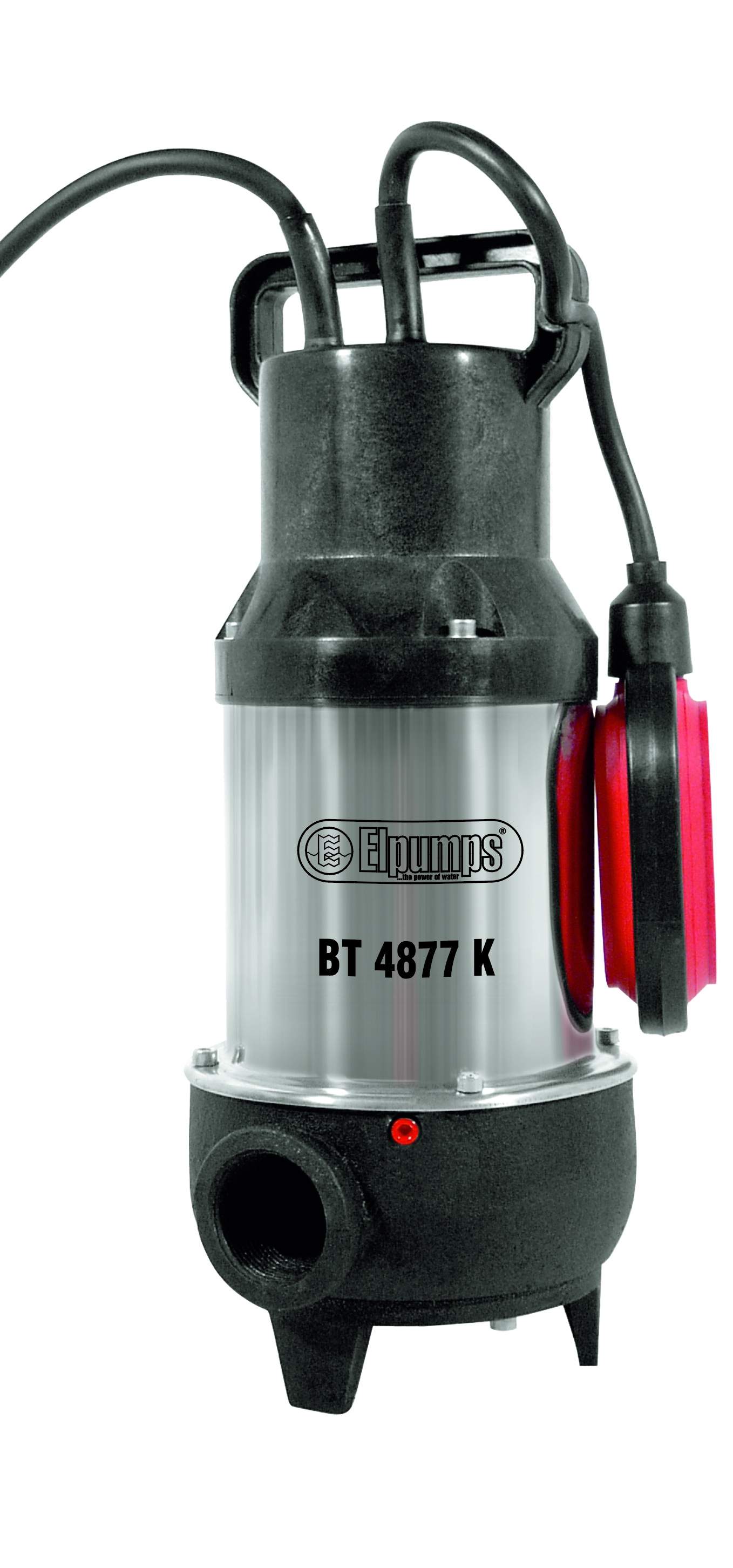

  • Что касается неочищенных канализационных стоков, то для их перекачки нужны насосы со свободным проходом 80-100 мм. Такой агрегат способен пропускать поток жидкости с высоким содержанием твёрдых частиц. Если говорить об экономической целесообразности, то для таких целей специалисты рекомендуют использовать не центробежные, а вихревые насосы.

Кстати, многие модели фекальных агрегатов оснащены измельчителем. Он представляет собой крыльчатку с режущей кромкой, разрыхляющую спрессовавшиеся массы, что значительно облегчает работу насоса.

Внедрение насоса в систему

В канализационных системах, так же как и в сети водоснабжения, подбор эксплуатационных характеристик насоса производится согласно расчёту. Для крупных производственных систем, все расчёты производят проектные бюро.

Основными условиями задачи для правильного подбора оборудования, являются объём притока стоков, и пиковые показатели их расхода.

Расчётные показатели

Вообще, сточные воды условно делятся на три категории: инфильтрационные (грунтовые) и дренажные; ливневые(поверхностные) и бытовые. Производя расчёт, в первую очередь учитывают действующие нормы и особые положения, касающиеся водоотведения, принятые в том или ином регионе.

Итак:

  • В магистральных сетях, куда производится общее поступление стоков, общий расход системы представляет собой сумму расходов каждого вида сточных вод. В раздельных схемах водоотведения, бытовые стоки отводят отдельно, а ливневые и дренажные совмещают. Характеристики насосов при этом, подбирают, исходя из объёма накопительного резервуара.

  • В дренажных системах, расположенных на приусадебных участках, приток воды обычно небольшой. В нормальных условиях, при подборе насоса учитывают лишь приблизительный показатель расхода. Если же грунт имеет пористую структуру, и дренаж осуществляется ниже УГВ, для расчёта расхода воды в системе требуется производить гидрогеологические испытания.
  • При расчёте ливневых стоков учитывается площадь водосбора, с которой атмосферные осадки поступают в накопительные колодцы и два коэффициента, которые в каждом регионе разные. Первый, это интенсивность осадков, второй – коэффициент стока. Задача решается простым математическим действием, где оба коэффициента умножаются на площадь водосбора.

Что касается систем отведения бытовых стоков, то их расчёт получают путём сложения всех расхода всех имеющихся в доме установок. Вероятность одновременного поступления стоков от них в систему, должна быть обязательно учтена. В расчётах так же учитывают пропускную способность труб и объём коллектора.

Схемы подключения

При внедрении оборудования в общую систему водоотведения, следует сразу просчитывать последствия, которые могут возникнуть в результате выхода насоса из строя. В большинстве случаев, специалисты рекомендуют использовать не один агрегат, а две группы насосов одного типа, одна из которых рассчитана на перекачку ливневых вод, а другая, на отведение бытовых стоков.

  • В каждой такой группе один насос должен быть резервным. По такому принципу работают все насосные станции: насосы включаются попеременно, благодаря чему их механизмы изнашиваются равномерно. Автоматические щиты управления позволяют настроить систему как угодно, только сделать это своими руками, без участия специалистов, вряд ли получится.

  • После того, как расчёт количества насосов, и подбор их эксплуатационных характеристик произведён, можно приступать к определению схемы трубопровода. Чем она проще – тем лучше. Главное, нужно обеспечить беспрепятственный доступ ко всем узлам системы.

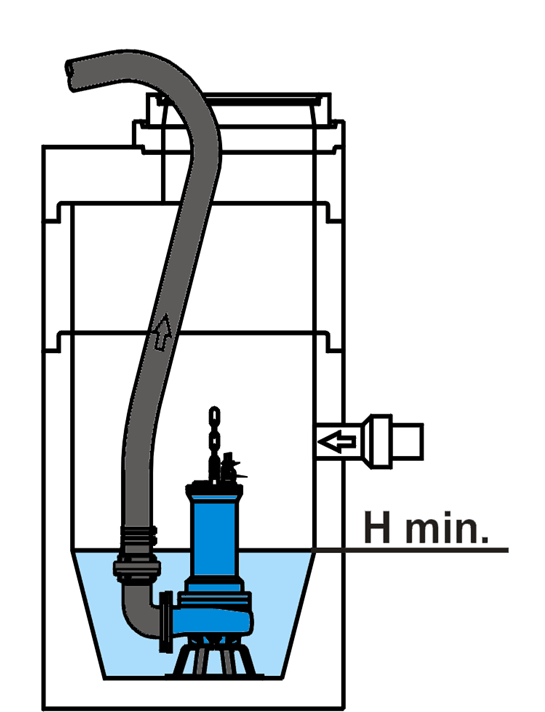

  • К полупогружному насосу подсоединяется вертикальная напорная труба, которая затем врезается во внешний напорный трубопровод. На нём устанавливают запорную арматуру, колена, обратные клапаны. В самотечных трубопроводах, проложенных под уклоном, обратного тока не может быть в принципе.

  • Там, вместо обратного клапана, чуть выше точки нагнетания, ставят вентиляционную трубку. Это даёт возможность рабочему колесу насоса и трубам самоочищаться. Кстати, о трубах: в канализационных и ливневых системах обычно используют оцинкованные стальные варианты.
  • В дренажных системах давление обычно низкое, поэтому для их монтажа отлично подходят пластиковые трубы ПНД. Размер вертикальной трубы подбирают из таких соображений, чтобы скорость потока была не менее 1метра в секунду. Такая скорость препятствует образованию отложений на стенках труб.

В связи с тем, что условия эксплуатации фекальных и дренажных насосов достаточно тяжёлые, их техническое состояние должно постоянно контролироваться. Как часто это нужно делать, зависит от конкретики системы, но уж точно не меньше одного раза в год.

Даже если насос ещё в рабочем состоянии, изношенные детали нужно заменить, не дожидаясь поломки. При таком подходе, срок службы агрегата составит не менее десяти лет.

Химический погружной насос используется для стационарной установки с непосредственным погружением в целевую емкость или контейнер. Такие агрегаты необходимы для того, чтобы откачка жидкости выполнялась как можно быстрее. Причем химический насос используется в тех случаях, когда необходимо перекачивать жидкости, характеризующиеся способностью оказывать сильное коррозийное воздействие. В частности, с помощью такого оборудования можно откачивать кислотные и щелочные растворы, спирты и растворители, а также другие подобные вещества. Вертикальный химический насос также используется для откачки вязких жидкостей и веществ с твердыми фракциями.

Как правило, вертикальное оборудование может использоваться с веществами с температурой в диапазоне -40..+120С. В зависимости от технических характеристик конкретной модели химического погружного насоса зависят показатели его производительности и напора. Различные по своей функциональности модели подбираются в соответствии со спецификой задач целевого промышленного производства. Химический погружной насос по своим техническим возможностям должен соответствовать характеру и объемам перекачиваемых жидкостей.

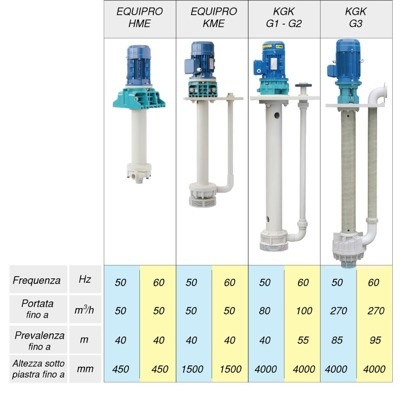

Длины погружной части

  • EquiPRO HME от 275 и 450 мм
  • EquiPRO КМЕ от 600 до 1500 мм
  • КГК от 500 до 4000 мм.

Химически стойкий

Все детали, контактирующие с перекачиваемой жидкостью, химически стойки. PP(полипропилен), ПВДФ (поливинилиденфторид), фторированный полимер.

Характеристики моделей

Арт.
43641103

Насос многоступенчатый полупогружной MTH 2-30/1 A-W-A-AUUV 0,255kW 3×380-415V 50Hz арт. 43641131 Grundfos

Арт.
43641131

Насосы MTR, MTH Grundfos являются вертикальными, многоступенчатыми, центробежными насосами, спроектированными для подачи смазочно-охлаждающих жидкостей для станков, откачивания конденсата и подобных областей применения. Данные насосы спроектированы для установки наверху баков, при этом насосная часть погружена в рабочую жидкость.
Насосы изготовлены для перекачивания легкоподвижных взрывобезопасных жидкостей без длинноволокнистых включений. Жидкость не должна быть химически агрессивной по отношению к материалам деталей насоса.
Конструкцией насоса предусмотрено рабочее колесо закрытого типа, что обеспечивает оптимальный гидравлический КПД и минимальное энергопотребление.
Насосы состоят из двух основных элементов: электродвигателя и насосной части. В качестве двигателя используется стандартный электродвигатель MG компании Grundfos, спроектированный в соответствии со стандартами EN. Насосная часть включает в себя оптимизированную гидравлическую часть, различные типы соединений, фонарь электродвигателя, определённое количество камер и другие компоненты.
Насосы MTH оборудованы электродвигателем Grundfos с единым валом насосной части без соединительной муфты, что обеспечивает компактность конструкции насоса.
Насосы поставляются в двух вариантах исполнения:
стандартный ряд (исполнение А): детали, контактирующие с жидкостью, выполнены из чугуна и нержавеющей стали;
исполнение из нержавеющей стали (I-исполнение): все детали, контактирующие с жидкостью, выполнены из нержавеющей стали EN/DIN 1.4301 или лучше.

Насос многоступенчатый полупогружной MTH 2-30/3 A-W-A-AUUV 3×380-415V 50Hz арт. 43641133 Grundfos

Арт.
43641133

Насосы изготовлены для перекачивания легкоподвижных взрывобезопасных жидкостей без длинноволокнистых включений. Жидкость не должна быть химически агрессивной по отношению к материалам деталей насоса.
Конструкцией насоса предусмотрено рабочее колесо закрытого типа, что обеспечивает оптимальный гидравлический КПД и минимальное энергопотребление.
Насосы состоят из двух основных элементов: электродвигателя и насосной части. В качестве двигателя используется стандартный электродвигатель MG компании Grundfos, спроектированный в соответствии со стандартами EN. Насосная часть включает в себя оптимизированную гидравлическую часть, различные типы соединений, фонарь электродвигателя, определённое количество камер и другие компоненты.
Насосы MTH оборудованы электродвигателем Grundfos с единым валом насосной части без соединительной муфты, что обеспечивает компактность конструкции насоса.
Насосы поставляются в двух вариантах исполнения:
стандартный ряд (исполнение А): детали, контактирующие с жидкостью, выполнены из чугуна и нержавеющей стали;
исполнение из нержавеющей стали (I-исполнение): все детали, контактирующие с жидкостью, выполнены из нержавеющей стали EN/DIN 1.4301 или лучше.

Насос многоступенчатый полупогружной MTH 2-40/4 A-W-A-AUUV 0,62kW 3×380-415V 50Hz арт. 43641144 Grundfos

Арт.
43641144

Насосы MTR, MTH Grundfos являются вертикальными, многоступенчатыми, центробежными насосами, спроектированными для подачи смазочно-охлаждающих жидкостей для станков, откачивания конденсата и подобных областей применения. Данные насосы спроектированы для установки наверху баков, при этом насосная часть погружена в рабочую жидкость.
Насосы изготовлены для перекачивания легкоподвижных взрывобезопасных жидкостей без длинноволокнистых включений. Жидкость не должна быть химически агрессивной по отношению к материалам деталей насоса.
Конструкцией насоса предусмотрено рабочее колесо закрытого типа, что обеспечивает оптимальный гидравлический КПД и минимальное энергопотребление.
Насосы состоят из двух основных элементов: электродвигателя и насосной части. В качестве двигателя используется стандартный электродвигатель MG компании Grundfos, спроектированный в соответствии со стандартами EN. Насосная часть включает в себя оптимизированную гидравлическую часть, различные типы соединений, фонарь электродвигателя, определённое количество камер и другие компоненты.
Насосы MTH оборудованы электродвигателем Grundfos с единым валом насосной части без соединительной муфты, что обеспечивает компактность конструкции насоса.
Насосы поставляются в двух вариантах исполнения:
стандартный ряд (исполнение А): детали, контактирующие с жидкостью, выполнены из чугуна и нержавеющей стали;
исполнение из нержавеющей стали (I-исполнение): все детали, контактирующие с жидкостью, выполнены из нержавеющей стали EN/DIN 1.4301 или лучше.

Насос многоступенчатый полупогружной MTH 2-50/4 A-W-A-AUUV 0,620kW 3×380-415V 50Hz арт. 43641154 Grundfos

Арт.
43641154

Насосы MTR, MTH являются вертикальными, многоступенчатыми, центробежными насосами, спроектированными для подачи смазочно-охлаждающих жидкостей для станков, откачивания конденсата и подобных областей применения. Данные насосы спроектированы для установки наверху баков, при этом насосная часть погружена в рабочую жидкость.
Насосы изготовлены для перекачивания легкоподвижных взрывобезопасных жидкостей без длинноволокнистых включений. Жидкость не должна быть химически агрессивной по отношению к материалам деталей насоса.
Конструкцией насоса предусмотрено рабочее колесо закрытого типа, что обеспечивает оптимальный гидравлический КПД и минимальное энергопотребление.
Насосы состоят из двух основных элементов: электродвигателя и насосной части. В качестве двигателя используется стандартный электродвигатель MG компании Grundfos, спроектированный в соответствии со стандартами EN. Насосная часть включает в себя оптимизированную гидравлическую часть, различные типы соединений, фонарь электродвигателя, определённое количество камер и другие компоненты.
Насосы MTH оборудованы электродвигателем Grundfos с единым валом насосной части без соединительной муфты, что обеспечивает компактность конструкции насоса.
Насосы поставляются в двух вариантах исполнения:
стандартный ряд (исполнение А): детали, контактирующие с жидкостью, выполнены из чугуна и нержавеющей стали;
исполнение из нержавеющей стали (I-исполнение): все детали, контактирующие с жидкостью, выполнены из нержавеющей стали EN/DIN 1.4301 или лучше.
