Загородный отдых в воскресные дни в большинстве случаев ассоциируется с
приготовлением очень вкусных мясных, рыбных и овощных блюд
на раскаленных
углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Владельцам загородных участков вообще
, наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо бо
льшой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с

древнегреческим
, а затем латинским словом «barbarus»
, что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен
– варваров – на открытых кострах или в каменных пещерных очагах, и лег
в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем
нам очень
и очень
нравится!

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — .

Кроме этого отличным решением является тандыр! Про своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле
или по кулинарной технологии барбекю. В чем
разница, в чем
та тонкость, которая отличает одно от другого?

По большому счету,
разница невелика, но все же она есть.

• Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п
  .), поверх которого ложатся шампура или устанавливается решетка
  , на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува
  воздуха, необходимого для горения дров и последующего тления углей.Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки
  .

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем
требует определенной
сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную
к огню.

• Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем
  , в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку

  над

  на

  бравшими
  жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Горячий воздух в замкнутом объеме
распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон
. Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

• А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.

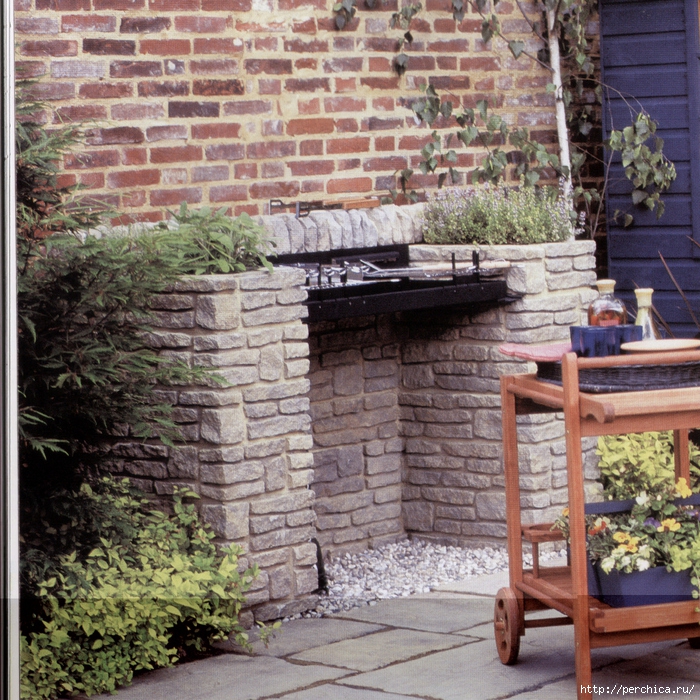

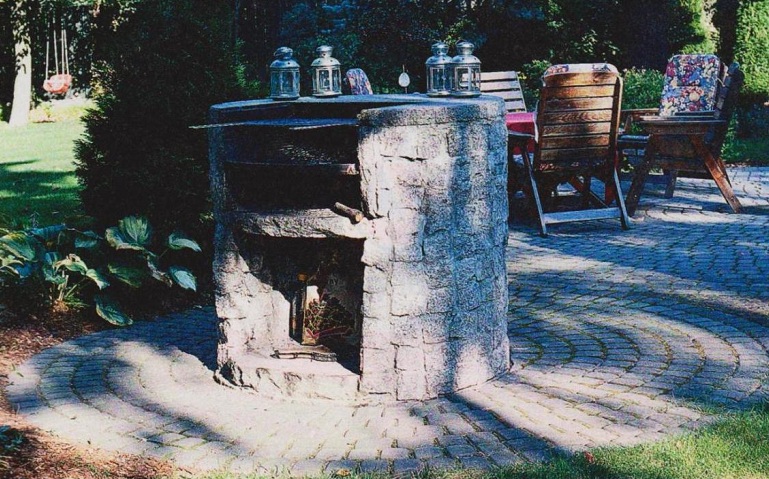

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки
барбекю обязательно наличествует бортик, стенка, которая
не дает
сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт сн
изу и с краев
, а в случае с очаговым типом барбекю – еще
и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки
над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа

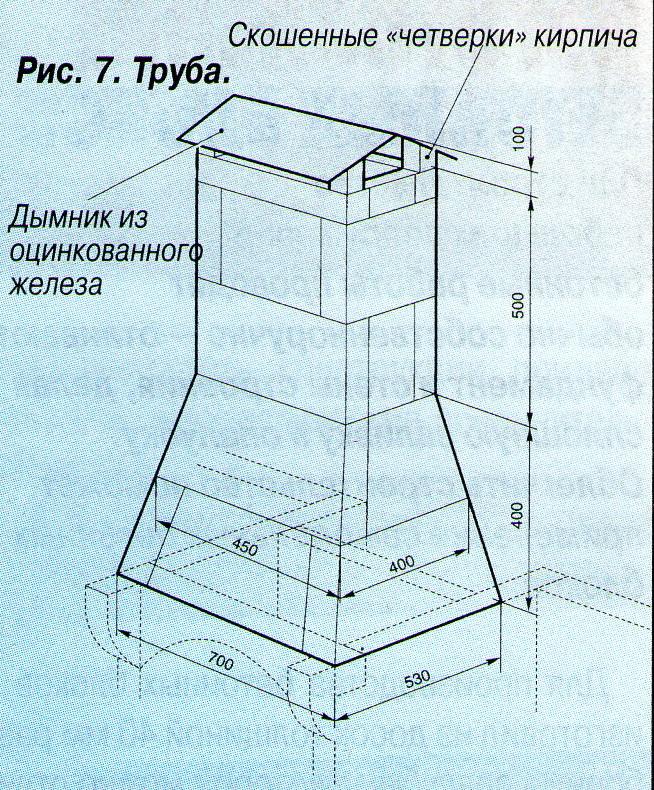

, конечно, без организации отвода дыма не обойтись, но труба
не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно
в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка
тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии
.

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет
выражено очень много. Тем не менее
, далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Рассматриваться варианты будут в последовательности от простых к сложным
, от временных к переносным жаровням, и далее – к стационарным комплексам.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем
, даже людям, совершенно невладеющим
строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка
(поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

• Для сооружения необходимо подготовить ровную и твердую
  площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом
  участке, очищенном от сухой травы.
• На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки —
  эти металлические элементы должны полностью ее
  перекрывать получающийся «колодец». На приведенной
  схеме в кладке одного ряда задействовано 12 кирпичей.
• Подобным же образом аккуратно укладываются еще
  четыре ряда, каждый со смещение, чтобы кладка была «в перевязку
  ».
• Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем
  будет разводиться огонь, гореть дрова и тлеть угли.
• Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем
  станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
• Следующим шагом на кирпичный «колодец» укладывается металлическая решетка
  , на которой и будут размещаться обжариваемые продукты.
• Поверх решетки
  укладывается еще
  два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем
  , для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на

летний
период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев
, то совсем не сложно
ее
разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит т
руда и не займет
много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще
больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет
речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Изображение	Описание

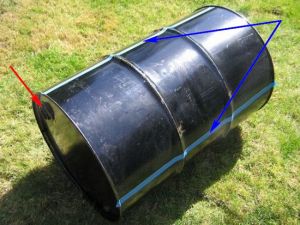

	Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин). На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки). Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
	Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно. Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.

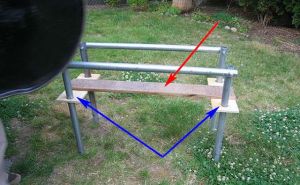

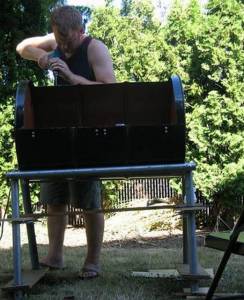

	Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю. Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке. Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления. Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
	Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм. Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм. В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции. Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка). Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.

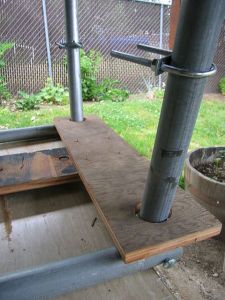

	Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю. Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек. Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
	Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.

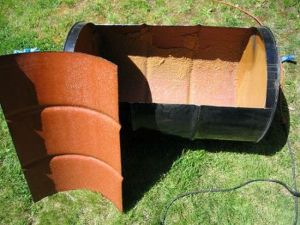

	Продолжаем работу над самой бочкой. Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока. В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной. Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.

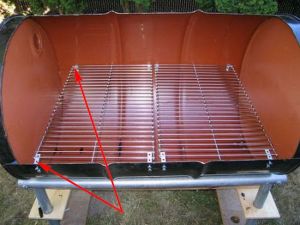

	Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.

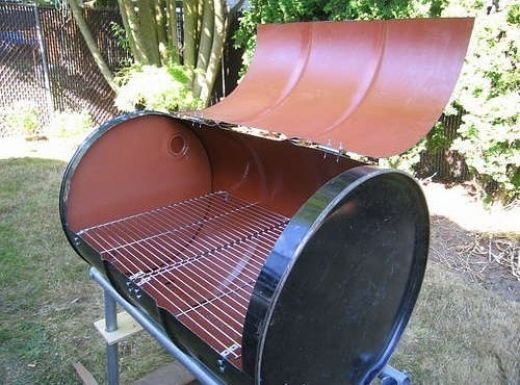

	Пришла пора заняться откидной крышкой. На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
	Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту. Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.

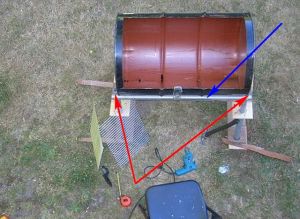

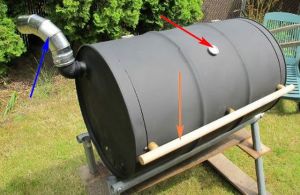

	Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1). На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи. В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку. Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
	Остались последние «штрихи». Устанавливается дымоходная труба (синяя стрелка). Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка). Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской. Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль». По сути, сборка барбекю закончена.

Аналогичные или в определенной
степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При
этом должна соблюдаться осторожность при первом резе емкости
, так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез
проводить также в заполненном
водой состоянии).

Креативный подход дает
возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой
, то ее
можно оснастить, к примеру, одноосным колесным
ходом. Это позволит без труда перемещать ее
по территории участка или убирать в сарай или гараж на период невостребованности.

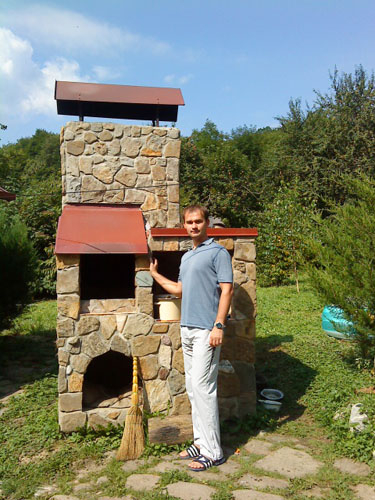

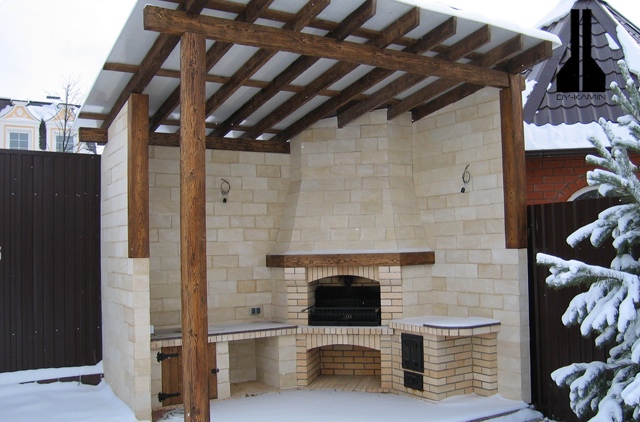

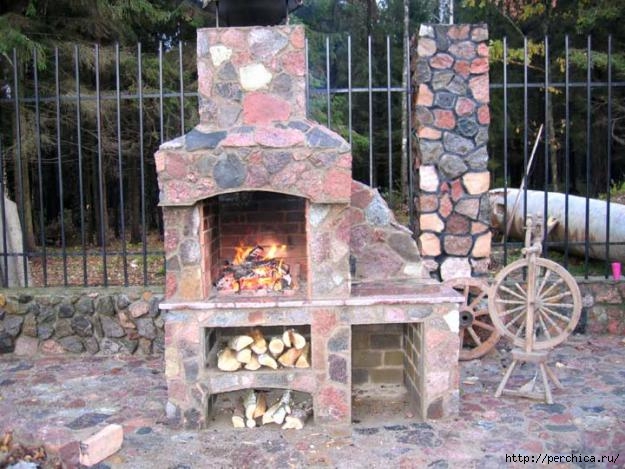

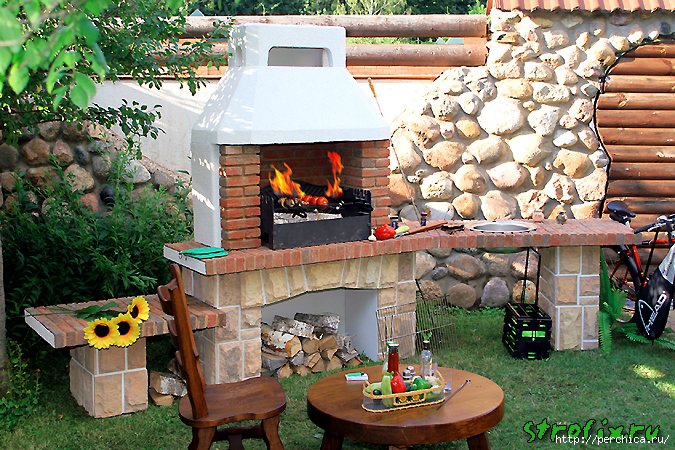

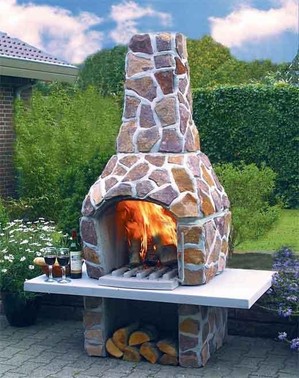

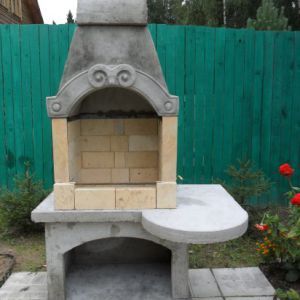

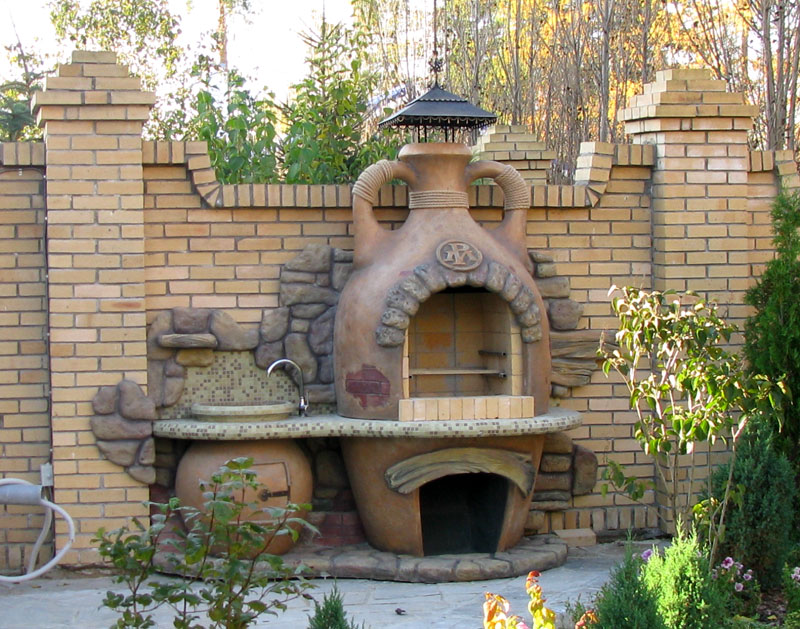

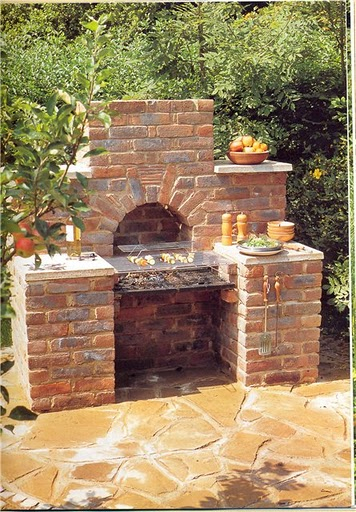

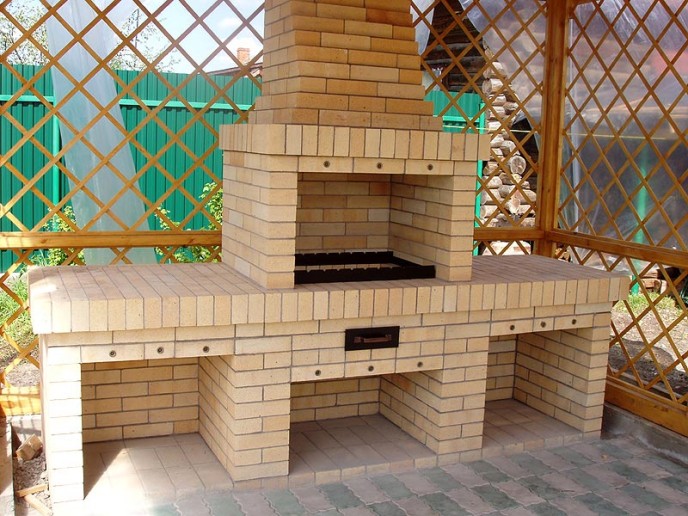

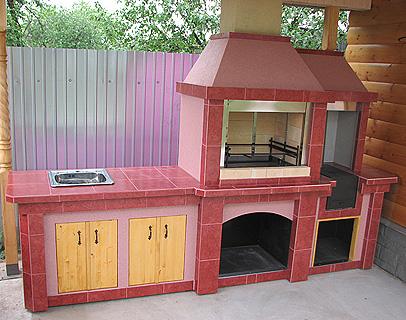

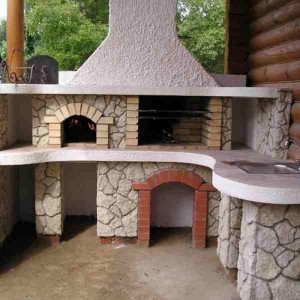

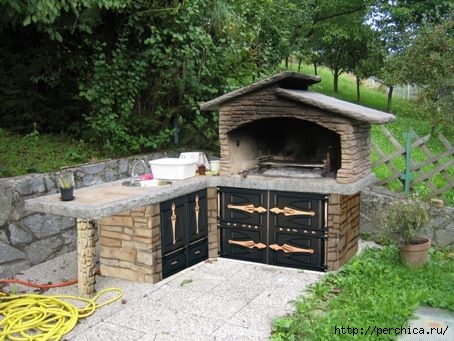

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые
любят солидность и основательность, наверняка
предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд
правил:

• Очень часто кирпичные барбекю устанавливают рядом
  с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно
  и объединение этих построек под одной крышей, естественно, с учетом
  требований пожарной безопасности.
• Не стоит располагать комплекс чр
  езмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
• По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от от
  хожих мест или выгребных ям, своих или соседских.
• Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом
  преобладания ветров в данной местности).
• Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над
  барбекю. Это, во-первых, небезопасно, а во-вторых—
  от высоких температур растения могут завянуть и погибнуть.

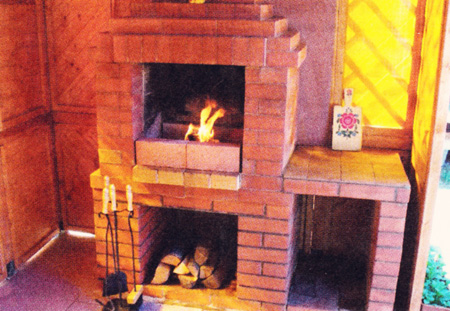

• Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная
  труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

• Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
• Очень удобно будет, если к зоне барбекю провести воду, хотя бы
  временной летней магистралью. Также никогда не лишним будет
  проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные
  элементы, только по желанию и возможности хозяев.
• И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент дл
я кирпичной печи-барбекю

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит
, для него требуется надежная
основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе,
рекомендовано замостить, и плита фундамента уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

• Под фундамент роется котлован таким расчетом
  , чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
• Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее
  , также
  с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.

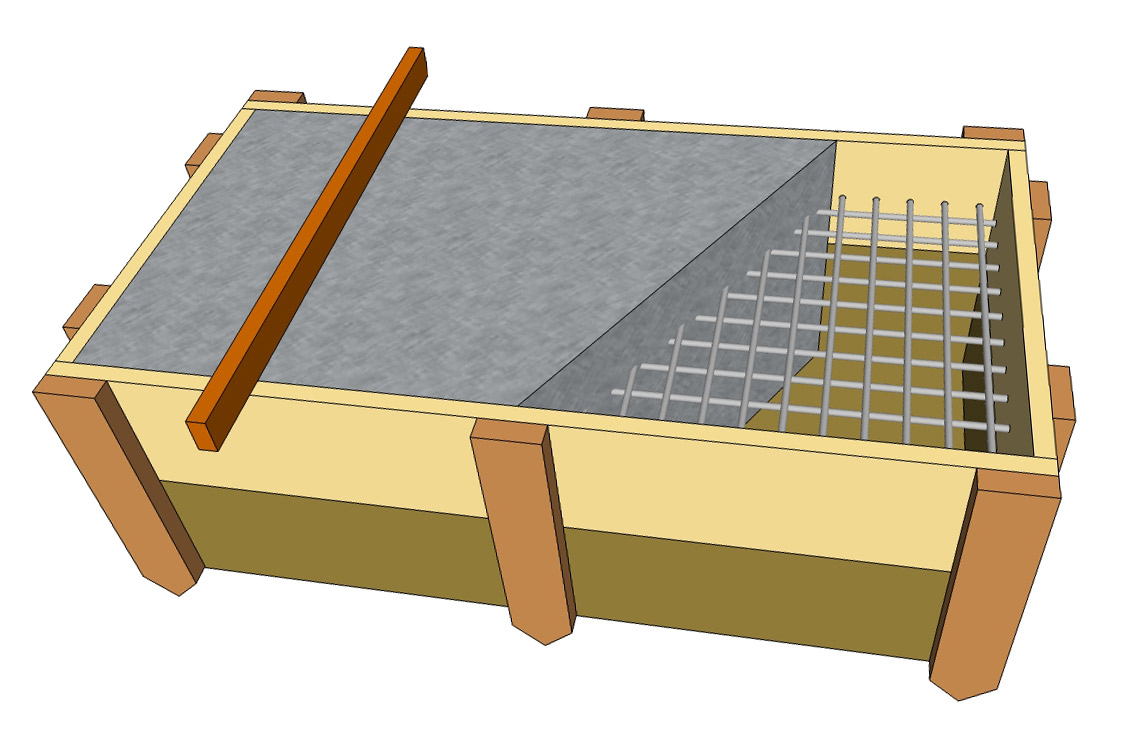

• По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
• Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее
  лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
• Готовится цементно-песчаный раствор (1 :
  3), который заливается в опалубку до полного ее
  заполнения. Верх разравнивается правилом.

Теперь остается
ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 —

4 дня регулярно увлажнять поверхность и оберегать ее
от пересыхания и растрескивания, укрывая полиэтиленовой пленкой
. Опалубку можно будет снять через неделю
, ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели
– бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

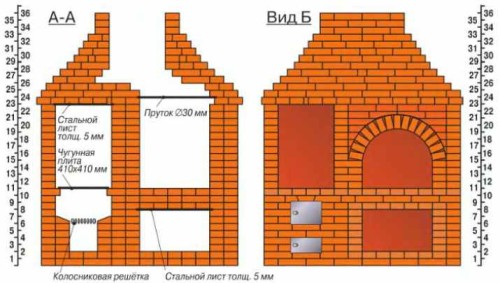

На готовом фундаменте можно возводить выбранную печь-барбекю. Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее
, обладают неплохой функциональностью.

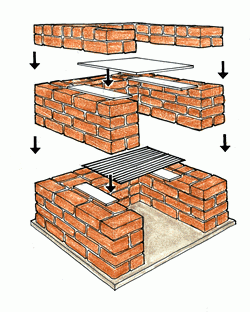

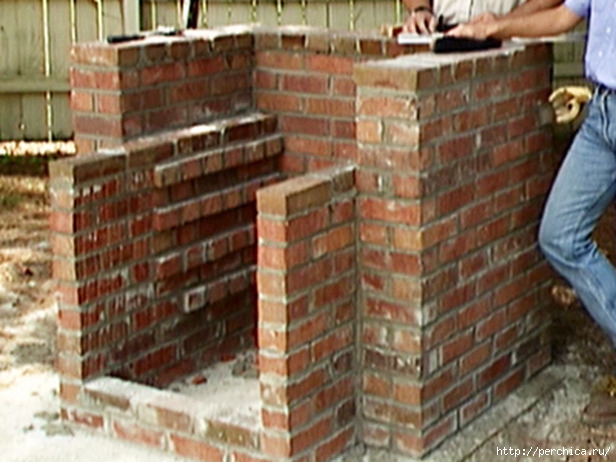

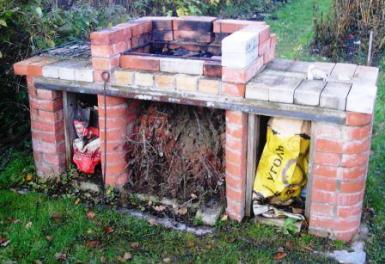

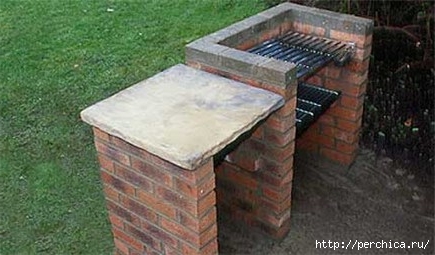

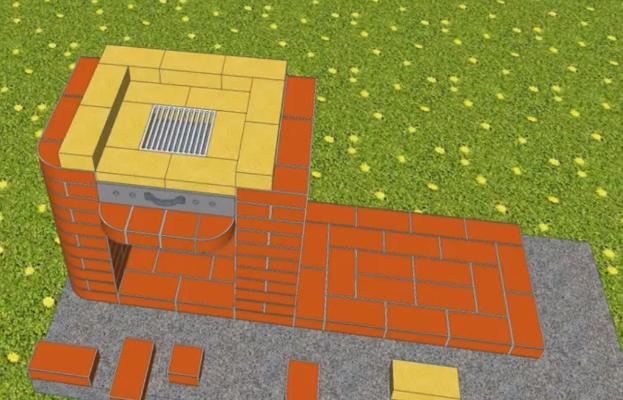

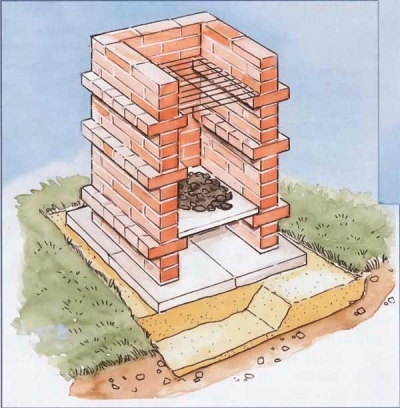

Несложный вариант без дымоходной
трубы

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной
схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее
отдельных элементов.

• Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы
  он был исполнен с бортиками, по типу противня, чтобы
  угли не просыпались вниз. Такому же размеру должна сответсвовать и
  решетка
  (поз. 9) – их может быть и
  несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
• Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная
  плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
• Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной
  утвари или запаса дров.
• Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег
  целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку
  », со смещением на ½ кирпича.
• Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще
  один вариант – по одной части цемента
  и гашеной
  извести и три части песка.
• После укладки первых пяти рядов
  , шестой ряд
  с обеих боковых сторон ложиться
  с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
• Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток
  .

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона–
жаровни и решеток
обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще
одну кирпичную стенку с одной или даже с обеих сторон.

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный
колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех
сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет
подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

• Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
• Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
• В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
• Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется
  постоянная проверка на горизонтальность с использованием строительного уровня.
• Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого
  , а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

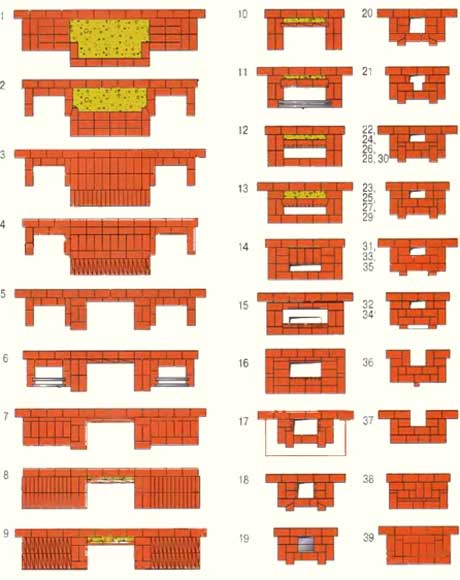

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

• Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
• С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном
  металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
• После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
• В дальнейшем кладка идет
  строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной
  трубы.
• Ступенчатый подъем
  трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный
  металлический колпак.
• По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток
  барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет
при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться
с подробной видеоинструкцией. Это поможет т
резво оценить свои средства
и строительные возможности, чтобы принять
правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

На сегодняшний день в продаже можно встретить множество различных устройств, используемых для приготовления мяса. Кому-то могут прийтись по душе небольшие мобильные жаровни, а кто-то обратит внимание на стационарные мангалы для дачи с крышей и многими другими дополнительными элементами.

На фото стационарный кирпичный мангал с крышей

Одним из самых удобных и привлекательных вариантов, который украсит любую дачу, является просторная беседка с участком, отведенным специально под мангал. Конечно, можно отдать предпочтение более простому варианту, при котором конструкция мангала просто размещается в уже готовой беседке, а не достраивается в отдельном порядке. Но тут стоит отметить несколько специфических недостатков, среди которых самыми неприятными будут весьма ограниченное пространство в помещении и дым, мешающий любому застолью.

здесь на фото мангал располагается чуть в стороне от беседки на дачном участке

Строительство беседки с мангалом своими руками

Прежде чем принимать решение о самостоятельном строительстве беседки с мангалом, постарайтесь как можно более тщательно изучить подходящие проекты. Ведь в этом случае речь идет о достаточно сложных конструкциях, а не тех, что в короткий срок может изготовить практически любой мастер. Строительство таких сооружений потребует определенных навыков и знаний.

Читайте также

Строительство летнего туалета на даче

В первую очередь, вам необходимо решить несколько вопросов, касающихся обустройства самой беседки – места, где летними вечерами будут собираться друзья и члены вашей семьи. Например, если вы планируете место для приготовления шашлыка, то вы можете ограничиться простым навесом, при котором обустройство места для отдыха не подразумевается. В свою очередь, для больших застолий необходимо достаточно просторное помещение, где будут располагаться основные элементы мебели.

Простой навес для мангала

Не забывайте, что в каждом отдельном случае размер беседки, предметы меблировки, а также функциональность печи (которую при желании можно использовать в качестве казана или барбекю) подбирается в индивидуальном порядке.

Не забудьте разделить участок на несколько функциональных зон. Например, самыми распространенными зонами, на которые делится пространство сада, является зона для отдыха, для застолий, площадка для детских игр, садовая, огородная и дворовая. Это необходимо для того, чтобы зона мангала для дачи максимально органично вписалась в ландшафтный дизайн, не нарушая собой его красоты и единства.

зона отдыха на даче, где и располагается мангал, часто располагается около забор подальше от дома, иногда в самом дальнем углу участка

Строительство мангала своими руками

Чтобы построить беседку с мангалом своими руками, для начала необходимо подготовить порядковую схему кирпичной кладки, которая зависит от типа выбранного вами мангала. Печь мангал условно делится на две составляющие, одна из которых обеспечивает доступ воздуха к тлеющим углям, а вторая служит местом, куда укладывают шампуры с мясом. Конструкцию можно дополнить рядом других элементов, которые облегчат процесс приготовления пищи.

Как определить размеры мангала?

Расчет наиболее подходящих размеров мангала выполнить очень просто, так как это сооружение отличается достаточно простым принципом работы. Вам потребуются лишь параметры длины, глубины, ширины и высоты будущей конструкции.

Расчет длины мангала

При расчете длины мангала отталкиваются от следующих значений: для одного шампура требуется около 10см свободного пространства (чтобы было удобно переворачивать шампур в процессе приготовления шашлыка), а самих шампуров обычно используется около 10 штук. Соответственно, наиболее оптимальная длина мангала составит около 1 метра.

Расчет ширины мангала

Ширина мангала определяется в зависимости от того, сколько шашлыков будет находиться на одном шампуре. Обычно это 6-8 кусков, за счет которых ширина мангала составляет около 30 см. Делать мангал большей ширины нет никакого смысла, так как это будет способствовать лишь прогреванию воздуха, не более быстрому приготовлению пищи.

Барбекю для дачи своими руками (41 фото): выбор конструкции и места для строительства. Закладка фундамента, кладка стен, дымохода и вспомогательных конструкций

Споры о том, кто является родоначальником барбекю, не утихают и по сей день. В действительности практически у каждого народа есть культура приготовления блюд на открытом огне или углях. Хотя само слово барбекю имеет английское происхождение и означает открытый огонь, печи на которых готовится пища, имеют массу разновидностей и конструктивных решений.

Выбор конструкции

На конструктивное решение печи влияет несколько факторов. Зона барбекю на даче своими руками может быть обустроена, но для этого необходимо подходящее место. Если территория ограничена, и мясо вы планируете жарить по большим праздникам, то вполне достаточно купить или смастерить металлический . Это наиболее простое и доступное решение.

Барбекю на даче из кирпича своими руками сложить намного сложнее, плюс цена постройки будет выше, чем в переносном варианте. Но такая конструкция более функциональна и долговечна. Также не стоит забывать об эстетической стороне вопроса, кирпичные или каменные печи, при грамотном подходе могут стать жемчужиной в дизайне вашего участка.

Что же касается экзотических для нашей страны печей, типа восточного тандыра, то обустройство таких конструкций лучше доверить профессионалам. То же можно сказать и о печном комплексе, когда кроме мангала с грилем, планируется строительство отсека для копчения, дровяной печи с духовкой, моечного отдела, стола и хранилища для дров.

На видео в этой статье показано, как смастерить простейший мангал.

Выбор места для строительства

Теоретически для самого простого мангала или гриля достаточно 1,5 м², но приготовление пищи на огне — это особый ритуал и антураж, сопровождающий это действо, также должен быть соответствующим.

Как правило, зона барбекю на даче своими руками обустраивается в местах не доступных посторонним взглядам. Это может быть отдельно стоящая беседка или навес, частично граничащий с дачными постройками.

Спланировать такой комплекс в дальнем углу сада будет не совсем верным решением. Конечно, с точки зрения пожарной безопасности это будет идеальный вариант, но подумайте, сколько раз вам придется пересекать участок, пока вы подготовите застолье, а после все это еще нужно будет убрать.

Для обеспечения пожарной безопасности достаточно удаленности от огня на расстояние порядка 5м. Чаще всего данное место для отдыха размещается под навесом недалеко от кухни. При таком подходе гораздо проще подвести воду из дома и сделать вывод в сливную яму.

Важно: весь печной комплекс возводится обособленно, он не должен граничить с какими либо хозяйственными или жилыми постройками, это чревато возникновением пожара.

Приступая к строительству барбекю на даче из кирпича своими руками, уделите внимание изучению розы ветров на вашем участке. Печь устанавливается с подветренной стороны, потому как ни вам, ни вашим гостям или соседям совсем не понравится дышать дымом от жаровни.

Бесспорно, центральное место в таком комплексе . Но для удобства нелишним будет оборудовать небольшое хранилище для дров, какие-то отсеки для посуды, место для хранения шампуров или решетки под гриль. Хорошо бы еще подвести воду и оборудовать разделочный столик.

Поговорим о строительстве

Выбирая дизайн комплекса лучше отдать предпочтение более открытым вариантам. Закрытых пространств достаточно в городе и выбравшись на дачу, хочется объема и близости к природе. Сразу следует отметить, что, не имея опыта строительства, хороший крытый павильон построить своими руками достаточно проблематично. Но само кирпичное барбекю вам вполне по силам.

В отличие от классического мангала, барбекю представляет собой многофункциональную конструкцию. Сам очаг практически ничем не отличается от мангала, он также имеет прямоугольную форму и направляющие для шампуров.

Но выше монтируются упоры для приготовления гриля, иногда с вертелом, над ними может располагаться шкаф для копчения, кроме того может быть пристроена печь и ряд сопутствующих отсеков, начиная с полочек для посуды, и заканчивая мини-баром. Конечно, количество отсеков выбирается индивидуально. Такую конструкцию не назовешь легкой и для ее монтажа нужно закладывать фундамент.

Закладка фундамента

После того, как достойное место было выбрано и общий эскиз конструкции уже набросан, можно приступать к закладке фундамента. Длинна и ширина барбекю рассчитывается индивидуально в зависимости от размеров топки и наличия сопутствующих конструкций.

Важно: фундаментная плита или блок должны превышать размеры кирпичной кладки, по периметру на полкирпича.

Закладывать несущую конструкцию можно 3 различными способами.

Выбирать подходящий способ следует, опираясь на данные о составе грунта, наличию плывунов и климате в регионе.

1. Самый быстрый вариант это использование готовой железобетонной плиты. Для этого выбирается почва, глубина определяется в зависимости от толщины плиты. На дне делается песчано-гравийная подушка в 50 мм и после трамбовки укладывается плита. Хотя вариант быстрый, но понадобится кран для укладки плиты, плюс есть вероятность неравномерной усадки.

1. Следующий вариант также является разновидностью плитного фундамента, но считается более надежным. Смысл заключается в том, что железобетонная плита обустраивается на месте. Для этого делается котлован глубиной порядка 350 мм и укладывается плотная песочно-гравийная подушка.
   После чего монтируется опалубка, устанавливается арматурный каркас и заливается бетон. Раствор делается с пропорциями бетона марки М200 – М300.
2. Но самым распространенным и надежным по праву считается обычный ленточный фундамент. В отличие от возведения домов, здесь он делается не по замкнутому контуру, а по П-образному принципу. Закладка выполняется на глубину до 50 см. Далее идет стандартная инструкция, 150 – 200 мм песчано-гравийная отсыпка, на которую заливается железобетонная основа.

Важно: традиционно бетон набирает проектную прочность в течение 28 дней.
Но по технологии в первые 10 суток его нужно регулярно увлажнять, иначе монолит может потрескаться.
Специалисты советуют до набора прочности накрывать фундамент полиэтиленовой пленкой.

Кладка стен

Для строительства барбекю на даче своими руками используется 2 вида кирпича. Топка и та часть клаки, которая непосредственно контактирует с высокими температурами, выкладывается из огнеупорного кирпича. Это может быть шамотный кирпич или полнотелый, предварительно обожженный красный кирпич.

Остальная часть конструкции делается из облицовочного кирпича или любого блочного материала, вплоть до природного камня. Мы будем рассматривать кирпичную кладку, так как ее монтаж, в данном случае, требует меньше профессиональных навыков.

Весь кирпич непосредственно перед укладкой замачивается в воде.

• Когда фундамент устоялся и набрал прочность, его следует проверить на горизонтальность, по уровню
  . Отклонения ликвидируются за счет толщины раствора при укладке первых 2 рядов основания. Перед началом кладки фундамент застилается гидроизоляцией, это может быть рубероид или иной рулонный материал.

Совет: после укладки 2 первых рядов и четкого выравнивания по горизонтали, лучше дать раствору схватиться в течение 3 – 4 дней.
Это не обязательно, но так будет меньше вероятность перекоса кладки в дальнейшем.

• Традиционно высота топки находится на расстоянии 0,7 – 1 м от земли
  . После укладки 2 рядов основы на них укладывается еще 5 рядов обычного кирпича. Далее уже пойдет топка, поэтому кирпич должен быть огнеупорным. С этого момента, через каждые 2 ряда рекомендуется закладывать армирующую проволоку, лучше медь, но можно и обычную катанку сечением 0,6 мм.
• Следующий, тычковый ряд выкладывается огнеупорным кирпичом поперек, с таким расчетом, чтобы получился внутренний бортик
  . На нем будет базироваться дно топки, оно может быть сделано из того же огнеупорного кирпича, но быстрее и проще использовать чугунные колосники.
• Далее из 2 рядов огнеупорного кирпича выкладывается сама ванна топки и снова повторяется тычковый ряд кладки
  . На него будут ложиться шампура с мясом. Если вам сложно укладывать тычковые ряды, то для направляющих под шампура подойдет широкая металлическая полоса толщиной 5 – 7 мм, которая закладывается между рядами, но в этом случае добавляется еще ряд обычной кладки.
• Когда опора для шампуров готова, укладывается еще ряд кирпича, после чего снова повторяется тычковый уровень кладки
  . Он предназначен для опоры сетки под гриль.
• Опытным путем было доведено, что для комфортного приготовления окно топки должно иметь размеры порядка 1 м в ширину и 70 см в высоту
  . Над проемом делается еще 2 – 3 уровня и можно выкладывать трубу.

Дымоход и вспомогательные конструкции

• Размеры дымозаборника вычисляются согласно нормативам ГОСТ, которые гласят, что на 1м³ топки должно быть 960 см² площади трубы, плюс высота дымохода, при таких данных должна делаться порядка 12 м. Не пугайтесь, средний объем топки колеблется в пределах 0,125 – 0,14м³, сечение трубы для нее будет 120 см² это 110х120 мм с высотой трубы в полтора метра.
• Конус дымохода можно купить или сварить из металла. Но если вы решите выкладывать его из кирпича, то это нужно делать с постепенным сужением. Для передней и задней стенок берется четверть от ширины кирпича. Для боковых стенок берется половина от длины блока. Так постепенно доводят до нужного сечения.
• В народе кладка подобного рода сооружений делается на основе глиняно-песчаного раствора. Но мы вам советуем использовать специальный шамотный состав для кладки печей. Он продается в сухом готовом виде и на каждой упаковке есть инструкция. Облицовка традиционно укладывается на цементно-песчаный раствор, оптимальный вариант это пескобетон марки М300.

• После того как топка готова, можно приступать к монтажу вспомогательных сооружений и наведению красоты. Как говорилось ранее, сверху печь обкладывается облицовочным кирпичом, одновременно с этим возводится основа под мойку и разделочный стол. Кладка должна быть завязана в единую конструкцию.
• Упоры для монтажа моечной ванны проще всего делать из уголка размером 45 – 50 мм, закладывая его непосредственно в конструкцию. Стол или иные горизонтальные поверхности можно смонтировать из облицовочного кирпича, уложив его на металлический уголок. Или использовать асбоцементную плиту, которая для красоты обкладывается кафелем.

На видео в этой статье показаны некоторые тонкости в строительстве барбекю.

Вывод

Когда зона барбекю на даче своими руками обустраивается, в ней остается тепло ваших рук, и всю оставшуюся жизнь ваши дети и внуки будут помнить о том, что это сделали именно вы. За каждым застольем или просто наблюдая, как горят дрова, они с благодарностью будут вспоминать о вас.

Строим мангал на даче из кирпича самостоятельно

Пожалуй, у каждого любителя шашлыков время от времени появляется мысль — сделать мангалы своими руками. Что ж, это и правда великолепная идея — жареное мясо любят мужчины и женщины, дети и старики.

Ну а поджаривать аппетитный, брызгающий жиром и ароматный шашлык на качественном каменном мангале куда удобнее, чем пристраивать вертящиеся шампуры на подобранных камнях.

Кроме того, качественно собранный мангал может стать великолепным дополнением к интерьеру дачного участка — изящный, но строгий, притягательный и пропахший шашлыком, он может стать настоящим украшением. Кто-то предпочитает пригласить специалистов-каменщиков, чтобы они сделали всю работу. Но все-таки многие разыскивают инструкции, рассказывающие как сделать мангал своими руками из кирпича, закупают нужные материалы и выполняют всю работу самостоятельно.

Для создания барбекю из кирпича своими руками вам будут необходимы кирпичи(132 шт.), глиняный раствор, цемент, гриль-решётка, песок и несколько тротуарных плит.
Плиты положем в качестве фундамента под стенки нашего с вами барбекю. Уложем их на песочную основу, предварительно её утромбовав. При укладке кирпича не забывайте что стенки должны иметь три выступа, выложенных поперечными кирпичами, нижний выступ под бетонную плиту для углей, а верхние под решетку, которую можно будет регулировать по высоте переставляя на разные уровни. Кладку ведут на глиняном растворе с добавлением (до 10%) цемента.

Как соорудить кирпичные мангалы своими руками

Естественно, в летнюю пору каждому человеку хочется отдохнуть и полакомиться вкусными шашлыками. Конечно, вы можете пойти на природу и приготовить все там, но если у вас есть частный участок, то вам повезло. Вы можете построить кирпичные мангалы своими руками. Однако прежде чем это делать, тщательно выберите место для сооружения представленной конструкции.

Дело в том, что она является стационарной, и переносить ее с места на место будет уже нельзя. Кроме того, вам понадобится чертеж кирпичного мангала. Мы разберемся с тем, как сделать самый простой вариант мангала. Для этого вам потребуются кирпичи, бетонный раствор, решетка. Из инструментов подготовьте мастерок, емкость для замешивания цементной смеси, а также строительный миксер. Для строительства такой конструкции вам не придется тратить слишком много средств и времени. Дополнительным аксессуаром может стать вертел для жарки птицы, рыбы или овощей. Кирпичные мангалы своими руками сделать не трудно, даже если у вас нет строительных навыков.

Работа начинается с сооружения фундамента конструкции. Для этого следует выкопать яму заданного размера и определенной глубины, а также установить опалубку. Основание должно быть достаточно крепким, поэтому во время заливки бетона следует использовать арматуру. Для того чтобы фундамент хорошо закрепился, верхнюю часть мангала необходимо строить только через несколько недель. Представленное устройство может иметь цоколь, разделенный на несколько отделений, в которых могут храниться дрова, а также специальные принадлежности.

Теперь можно начинать сооружать кирпичные мангалы своими руками. Первый ряд хорошо положить на сухое основание, хотя если вы уверены в правильности кладки, то можете его забетонировать. В качестве закрепляющего раствора можно использовать смесь таких компонентов: 1 часть цемента, 1/4 часть извести (гашеной), 3 части песка (просеянного). Строительство кирпичного мангала должно производиться с обязательной перевязкой швов. Лишний раствор следует обязательно снимать, чтобы он не портил внешний вид конструкции. Угловые соединения кирпичей должны укрепляться армирующей сеткой. Во время возведения стенок следует установить решетку и уголки для шампуров. Они закрепляются в кладке. Во время строительства особое внимание обратите на очаг. Горизонтальная его основа должна быть сделана из бетона. Для того чтобы сделать каркас топки, необходимо использовать армирующую сетку. Следует отметить, что выступы и уголки для решетки можно делать на нескольких уровнях. После того как возведение завершено, можно приступать к защите окружающего пространства от случайно выпавшего жара. Для этого используются бутовые материалы.

Кирпичные мангалы, своими руками построенные, могут иметь дополнительную конструкцию — разделочную поверхность, на которой вы сможете подготовить продукты для жарения. Вот и все особенности сооружения представленного строения. Удачи!-

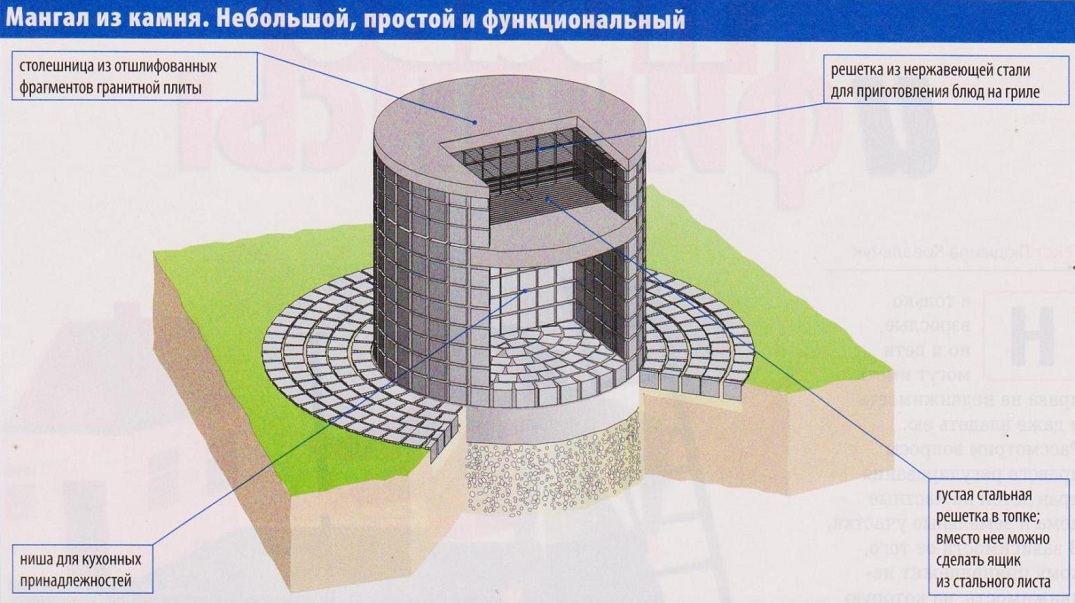

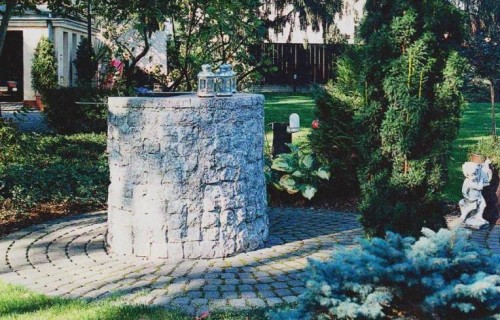

Мангал из камня-островок

— отсюда

Нестандартный, красивый, функциональный… Выполняет прозаическую функцию садового очага и украшает участок. Такой мангал подойдет для любого сада. И его несложно построить своими силами.

Форма этого мангала, выполненного из благородного материала -гранита (можно применить любой отделочный камень, а саму топку выложить из огнеупорного кирпича), — самая простая. Во время посиделок в саду он «оживает»; а когда огонь гаснет, превращается в величественную каменную глыбу. Мангал прекрасно вписывается в окружающее пространство. Гости, заходящие в сад, не сразу понимают, что в строгой форме из камня на самом деле укрыта топка.

Стоит знать
Мангал расположен на твердом покрытии из брусчатки, выложенной вокруг него в форме круга. Такое же покрытие выполнено
в месте, где расположен стол.
В топке вместо традиционного металлического ящика использована стальная решетка с густо расположенными прутьями. Через нее воздух хорошо поступает к горящим углям. Это улучшает процесс горения. Кроме того, пепел осыпается в нишу, расположенную ниже места сгорания.
Решетка для приготовления блюд и густая решетка топки выполнены на заказ под размер мангала. Но можно приобрести готовые решетки (сделайте это до начала строительства, чтобы, исходя из размеров решеток, спроектировать ниши очага).

НЕОБХОДИМЫЕ МАТЕРИАЛЫ:
-гранитная брусчатка серого цвета от 8 до11 см (1 т)
-каменная столешница (отходы от обработки камня — 0,65 м!] -цены договорные; -можно купить на фирме, занимающейся обработкой камня;
-густая стальная решетка (используемая вместо металлического ящика внутри топки]
-решетка для приготовления блюд на огне
-цементно-песчаный раствор (1:4; 150 кг)
Думаю мангал будет не плохо смотреться, если даже заменить гранитную брусчатку отделочным камнем, очаг выложить огнеупорным.

Столешница гриля выполнена из цементного раствора и отшлифованных фрагментов гранитной плиты; ее поверхность гладкая, поэтому на ней удобно раскладывать посуду. Форма столешницы повторяет очертания мангала. Благодаря такому приему, столешница стала единым целым со стенками гриля.
Для кладки лучше всего использовать готовую смесь, предназначенную для кладки камня. Но это может быть и цементный раствор. В процессе кладки нужно постоянно смывать с камня остатки раствора, потому что после высыхания их будет трудно удалить.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

Кнопка поддержки
.
Нажми — расскажи о нас друзьям!

Чтобы не было сажи и не дымило – нужна зона дымосборника.

Мангал защищать крышей или навесом, если нет – то покрывают водоотталкивающим составом (можно акриловым лаком).

Обработать мангал термостойкой пропиткой или жаростойким лаком.

Если мангал для массового приготовления – нужно поддувало для интенсивности горения углей.

«Каминный зуб» — изгиб в дымоходе, нужен для улучшения тяги.

Топку делать по ширине шампуров, шире не нужно – будет впустую уходить жар.

Можно ли класть мангал из бутового камня на глину? Нет, нельзя, бут можно использовать только для облицовки с зазором.

Для кладки огнеупорная смесь и шамотная глина, замачиваемая за сутки, можно также огнеупорный Ветонит, но дороговат.

Кирпич можно брать Тульский «Новомосковского завода». Либо из шамотного, либо из полнотелого красного М:125-175 и даже выше.

Для укладки облицовочного кафеля – клей «Юнис» для камня с акриловой добавкой.

Как отделать печку? Отверстия 3 мм бурм, саморезы в кирпич 25-30 мм, затем штукатурную сетку и проволоку для ее закрепления, докрутить саморезы, поверх всего этого плитку или штукатурку.

Толщина шва: на мертеле — 3-5 мм, на смеси — 5-7.

Для резки кирпич вымачивать 5-6 минут, для снятия фасок 3-5 секунд, перед кладкой споласкивать.

Как можно определить размеры нужного мангала

Встаньте прямо и согните руки в локтях, как будто держите шампуры. Запомните, на какой высоте ваши кисти — это и есть оптимальная высота мангала от земли.

Шашлык длиною двадцать-двадцать пять сантиметров, или шесть-восемь кусков мяса на одном шампуре оптимален. То есть мангал должен иметь ширину 30 см, всё остальное будет греть воздух вокруг.

Длина мангала – не более метра, этого хватит на 10 шампуров. Глубина мангала достаточна в один кирпич – 12-13 см горячих уголков вполне хватит для устойчивого жара.

Пример №1. Мангал из кирпича своими руками.

Копаем котлован 1600*800 см глубиной 600мм и делаем 10-сантиметровую песчаную подушку. Делаем фанерную опалубку и выполняем армирование двойным слоем сетки с ячейкой 150*150 мм. Заливаем опалубку бетоном, а пока он схватывается, готовим кирпич: режем и снимаем фаски, где нужно. Гидроизоляция фундамента делается из 6 словеум пленки толщиной 200 мк.

Кладка делается из огнеупорного кирпича с помощью жаростойкой смеси. Кладем 6 рядом, затем перекрытие — 2 ряда по уголку. Далее три ряда сплошные. В последних трех рядах делается пространство под сам мангал — из нержавейки глубиной 214 мм. Чтобы воздух подступал к мангалу, оставляем зазоры.

Размеры

Мангал: 1410х595;

Столик: 465х675;

Топливник: 835*300*215 мм;

Высота общая мангала: 980 мм, из них 70 мм заберет площадка вокруг.

Материалы и финансы

Диск ф230 – 500 руб;

Диск ф180 – 250 руб;

Кирпич -300 штук – 4950 руб;

Сетка кладочная – 270 руб;

Уголок – 667 руб;

Арматура – 117 руб;

СКЖ «Геркулес» — 1715 руб;

Фанера – 510 руб;

Цемент – 1600 руб;

Дресва – 800 руб;

Транспорт – 1110 руб;

Итого на материалы:
12489 руб.

Трудозатраты:
42 часа * 305 руб/час = 12810 руб.

Итого на материалы + работа + транспорт:
27000 руб

Пример №2. Каменный мангал для дачи с крышей своими руками.

Выбор места

Наличие достаточного свободного места.

Направление ветра – расположение мангала должно быть таким, чтобы дым и запахи не мешали.

Подробные схемы и чертежи для строительства мангала своими руками

Приблизительное время работ:
2 недели.

Инструменты и материалы:
бетономешалка, цемент, песок, гравий, стеновые блоки 20*10*50 см, блоки из ячеистого бетона 20*10*60 см, бутовый камень, плитка для полок, огнеупорный кирпич, клей для плитки, инструменты для проведения каменных строительных работ, пила по бетону, штукатурка, брусья 55*155 мм, прутья арматуры диаметром 10 мм и арматурная сетка, стропила 55*65 мм, обрешетка, планки для двери шкафа, уголки, шурупы и гвозди, натяжные болты 8*100 мм, лист оцинкованного железа, черепица.

Ход работ

Колышками и шнуром размечаем участок под фундамент для выемки грунта, траншея должна быть 25 см глубиной. В траншею кладем арматуру в два прута и заливаем бетоном на 15 см (350 кг цемента на куб фундамента).

Дождавшись схватывания бетона, переходим к цоколю из 3-х отделов – два для дров, один – шкафчик. Проверяя кладку уровнями, выкладываем стены рядами из блоков 20*10*50 см на фундамент.

Чтобы придать блокам из ячеистого бетона для арки нужную форму, используем пилу по бетону.

С помощью опалубки и армирования отливаем основание очага и полки по бокам. На основании с трех сторон кладем в три ряда огнеупорные кирпичи со смещенными стыками – эти стены нужны, чтобы крепить решетку для жарки на разной высоте.

Основание и сама труба делаются из ячеистого бетона. Внизу труба крепится на столбы, основание очага и свод огнеупорным цементным раствором. Сверху труба укреплена листом оцинкованного железа на 4-х столбиках из кирпича.

Бутовый камень нужен для отделки пола вокруг мангала, швы при этом заделывают раствором. Для укладки делают углубление под камень на 10 см и кладут его на 50- миллиметровую песчаную подушку.

Блоки из бетона штукатурят, полки по бокам обкладывают плиткой.

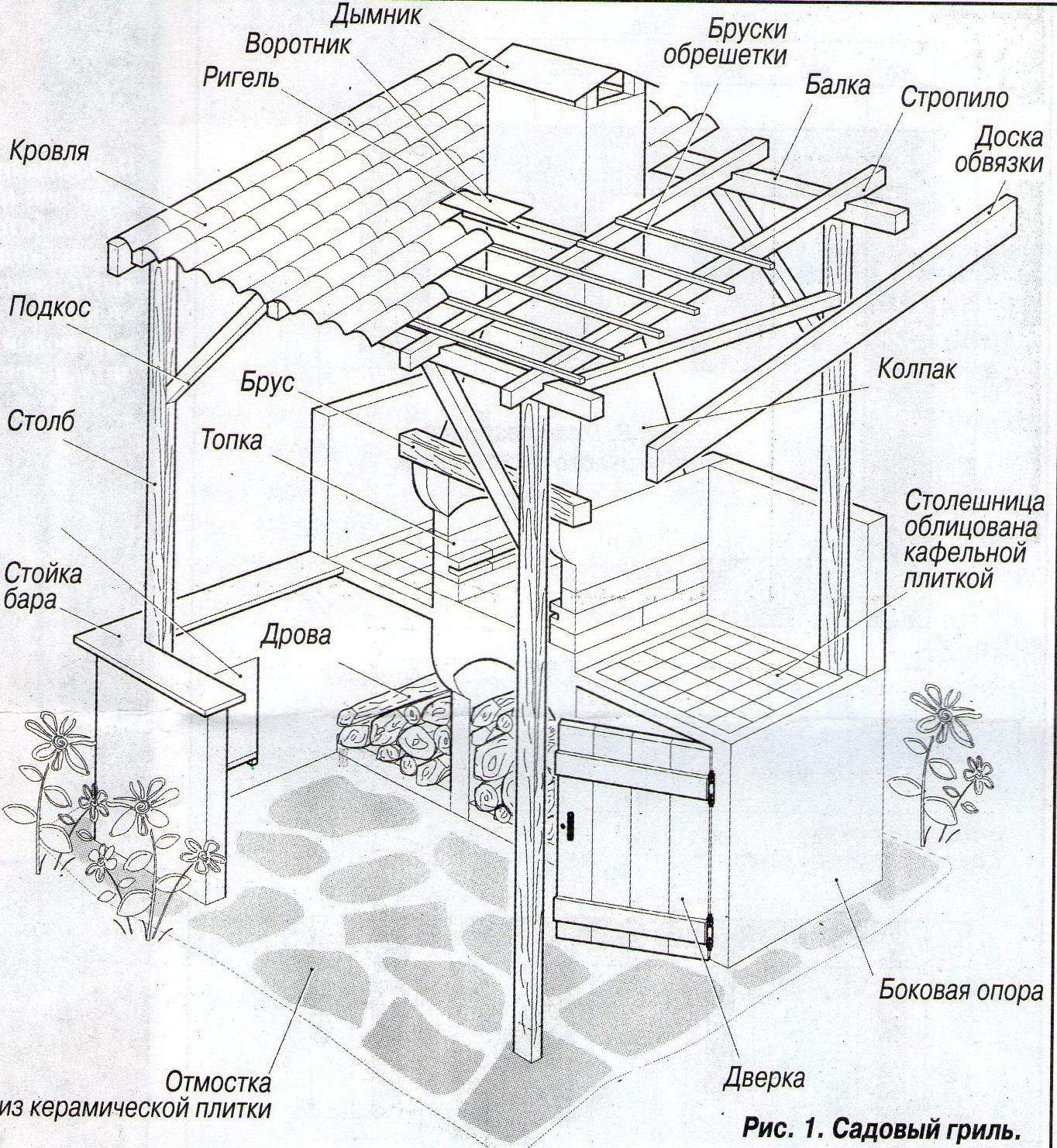

Чтобы защитить мангал от осадков, к цоколю и полу с помощью уголков крепят навес – четыре стойки, соединенные распорками и брусьями, а также подпорки, укрепляющие соединения брусьев натяжными болтами.

Стропила крепят на горизонтальные брусья, обрешетку на стропила, на обрешетку черепица. Вокруг трубы укрепляют лист оцинкованного железа, по края крыши пускают карниз.

На шкаф крепится дверь с замком. Деревянные полки и детали необходимо обработать антисептиком, чтобы избежать в будущем плесени и насекомых.

Чтобы снизить риск возгорания деревянных частей расстояние от огня должно быть минимум 160 мм.

Пример №3. Как построить мангал и навес для него своими руками.

Выбор места

Площадь около 2-3 кв.м.

Недалеко от дома и зоны отдыха.

Рядом водоем или альпийская горка.

Крайне желательно возведение навеса.

Ход работ

Под фундамент копается траншея глубиной 30 см, которая засыпается гравием и трамбуется. Поверх этой подушки укладывается сетка или арматурные прутья решеткой. После сооружения опалубки высотой 10 см все это заливаем бетоном. Через 2 дня можно приступать к строительству барбекю своими руками.

Требуется

15 газосиликатных блоков

150 шт. печного кирпича

6-8 ведер глины

1 мешок цемента

Песок средний зернистости

Молоток, мастерок

• 2 ведра*10 литров

  Пара бочек по 80-100 литров для приготовления глиняного раствора

  Бадья для приготовления цементного раствора

  1 тонна булыжников. Хотя бы одна сторона этих булыжников должна быть плоской, если нет – то кувалдой нужно расколоть их.

Приготовление глиняного раствора

6 ведер красной глины измельчить и залить в бочке. Через неделю тщательно перемешать, чтобы получился «кисель». 2-3 ведра зачерпнуть из бочки, вылить через сито в ящик, в котором находятся 2-3 ведра песка. Затем добавить туда литр цемента и перемешать.

Проверка на прочность

Если глиняный раствор сполз с мастерка, наклоненного под 45 градусов и не оставил следов – все хорошо.

Песчано-цементный раствор замешивается в соотношении 3 к 1.

Составные части барбекю

Топочная часть

Ниша для дров

Две столешницы

Умывальник

Из силикатных блоков с помощью цементно-песчаного раствора выкладывается цоколь (пьедестал) барбекю с нишей для дров высотой 70 см. Размер поленницы выбирается таким, чтобы она вмещала дров на 2-3 топки.

Из 150 штук печного кирпича с помощью глиняного раствора выкладываются топочная часть и дымоход.

Основание состоит из двух рядов кирпича, который на треть выступает вперед, чтобы в дальнейшем была возможность облицовки натуральным камнем. Печь делается или прямоугольной или арочной формы. Топочная часть выкладывается глубиной в 3 кирпича, шириной – в 5-7.

Если вы делаете арочную форму, то предварительно делается «шаблон» из досок, верхние ряды подтесывают в виде клина, а для прочности желательно использовать арматуру.

Дымоход кладется также с помощью глиняного раствора. В дымоход вставляют задвижку, а по задней стенке делается изгиб, так называемый «каминный зуб», который улучшает тягу.

На уровне печки необходимо сделать нишу, в которой будет находиться раковина с подведенной теплой водой. С обратной стороны барбекю нужно сделать ниши из газосиликатных блоков на цементно-песчаном растворе под ведра с водой с закрывающимися дверками.

Столешницы можно сделать как из дерева, так и из бетона, а затем отделать их плиткой.

При кладке по углам устанавливают трубы, составляющие каркас крыши. Из дополнительных удобств – ящик для углей с подставкой для шампуров, задвижка по форме печи, стол и стулья под навесом, живая изгородь вокруг всего.

Пример №4. Как сделать дачный мангал из природного камня и кирпича своими руками.

Требуется

Природный камень, щебень, песок, арматура, цемент, доски, фанера, кирпич, гвозди, шурупы, инструменты.

Ход работ

Фундамент делался с запасом. На глубину промерзания по углам будущего фундамента бурятся отвертсия, в которые вставляется арматура, а затем заливаются бетоном, арматура при этом должна торчать над землей на 20 см.

После застывания бетона в отверстиях делается опалубка, армируется, при этом торчащие прутья из отверстий связываются с текущими прутьями, и все это заливается бетоном. Через 2 дня, когда бетон застынет, можно приступать к строительству.

Нижнюю часть мангала (подстолье и столешница) делаем также с помощью опалубки и бетона, она должна быть меньше фундамента на 20-25 см по всем сторонам.

Чтобы сделать свод полукругом, делается каркас из бруском, сверху набивается фанера, лист металла или линолеум, которые призваны сделать поверхность гладкой, дабы эта часть потом станет внутренним сводом.

Все это дело закладывается камнями с цементным раствором. Также следует помнить, что этот короб также армируется с выступающими прутьями на 5-8 см, которые потом будут связаны с арматурой столешницы.

Опалубка для столешницы делается из фанеры и скрепляется с опалубкой подстолья, она также армируется и заливается бетоном.

После того, как бетон застыл, начинаем класть саму жаровню (печь). Прямоугольная топка кладется из печного кирпича на глиняный раствор, перекрытие делается из уголков и кирпича. Кладка постепенно сужается кверху – на 2 см на ряд, дымоход должен быть в итоге 12*12 см.

Дымоход кладется уже цементным раствором. Топка обкладывается природным камнем, а к дымоходу крепится козырек из оцинкованного железа.

Недостатки

Можно жарить только шашлык

Неравномерный прогрев

Армированный фундамент аж на глубине промерзания

Столешница из бетона – может лопнуть, может треснуть

Нет крыши

Положительные стороны

Выглядит круто

А этого мало?

Строительство барбекю с казаном на даче своими руками.

Казан используется 2-3 раза в сезон для приготовления плова и ухи.

Материал

Шамотный кирпич — 980 штук

Заводская смесь для кладки «Геркулес» – мешок на 50 кирпичей

Алмазные круги для резки с снятие фасок – 3*230 мм и 2*180 мм

Чугунина и казан

Шамотный кирпич пропитан жаростойкой матовой пропиткой, выдерживающей 350-400 С.

Кирпич резал болгаркой, фаски снимал на станке для резки плитки.

Перекрытие, на котором лежат угли делал из листа металла Ст3 толщиной 5-7 м, на лист клал кирпич и асбокартон. Можно класть чугунную плиту. Вытяжку можно сварить из металла, а затем покрыть жаростойкой краской.

Важно наличие подвертки, она позволяет снизить теплопотери и задымление через зазоры. Подвертка – дымоход идет сначала вниз, затем вверх, то есть то самое место, где горячие газы меняют направление с нисходящего на восходящее.

Если вы делаете мангал или камин под потолок, и верхний ряд дал трещины, а значит появилось задымление – нужно замазать термостойким герметиком. Кирпич для красоты покрывал огнеупорным лаком, топки выкладывал огнеупорной смесью.
