§ 98. Сварочные преобразователи постоянного тока и сварочные агрегаты

Классификация сварочных преобразователей и агрегатов.
Для сварки постоянным током источниками питания служат сварочные преобразователи и сварочные агрегаты. Сварочный преобразователь состоит из генератора постоянного тока и приводного электродвигателя, сварочный агрегат — из генератора и двигателя внутреннего сгорания. Сварочные агрегаты употребляются для работы в полевых условиях и в тех случаях, когда в питающей электрической сети сильно колеблется напряжение. Генератор и двигатель внутреннего сгорания (бензиновый или дизельный) монтируются на общей раме без колес, на катках, колесах, в кузове автомашины и на базе трактора.

Для работы в разных условиях выпускаются агрегаты: АСБ-300-7 — бензиновый двигатель ГАЗ-320, смонтированный с генератором ГСО-300-5 на раме без колес; АСД-3-1 — дизельный двигатель и генератор СГП-3-VIII — в том же исполнении; АСДП-500 — как и предыдущий агрегат, но установленный на двухосном прицепе; СДУ-2 — агрегат, смонтированный на базе трактора Т-100М; ПАС-400-VIII — двигатель типа ЗИЛ-164. и генератор СГП-3-VI, смонтированные на жесткой раме, снабженной роликами для перемещения по ровному полу. Выпускаются и другие агрегаты, отличающиеся конструктивным исполнением.

Сварочные генераторы бывают однопостовыми и многопостовыми, рассчитанными для одновременного питания нескольких сварочных постов. Однопостовые сварочные генераторы изготовляются с падающей или жесткой внешними характеристиками.

Большая часть генераторов, комплектующих сварочные агрегаты и преобразователи (типа ПС и ПСО), имеют падающую внешнюю характеристику. Генератор преобразователя типа ПСГ имеет жесткую вольт-амперную характеристику. Выпускаются генераторы универсальные, позволяющие получать и падающую, и жесткую характеристики (преобразователи типа ПСУ).

Сварочные преобразователи ПСО-500, ПСО-ЗООА, ПСО-120, ПСО-800, ПС-1000, АСО-2000, ПСМ-1000-4 и другие снабжаются в основном асинхронными трехфазными короткозамкнутыми двигателями в однокорпусном исполнении. Они имеют колеса для перемещения по цеху или устанавливаются неподвижно на плите.

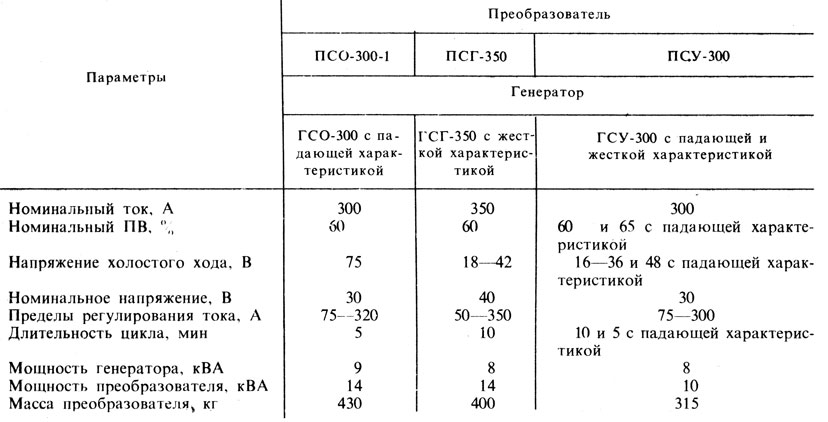

Технические данные некоторых преобразователей приведены в табл. 51.

Устройство и работа сварочных генераторов.
Промышленностью выпускаются сварочные генераторы трех типов: с независимой и параллельной обмотками возбуждения, размагничивающей последовательной обмоткой и с расщепленными полюсами.

Генераторы с независимой обмоткой возбуждения и размагничивающей последовательной обмоткой (рис. 119) применяются главным образом в сварочных преобразователях ПС0420, ПСО-ЗООА, ПСО-500, ПСО-800, ПС-1000, АСО-2000, отличающихся мощностью и конструктивным оформлением.

На схеме генератора (рис. 199, а
) показаны две обмотки возбуждения: независимая Н
и последовательная С
, которые расположены на разных полюсах. В цепь независимой обмотки включен реостат РТ
. Последовательная обмотка изготовлена из шины большою сечения, так как в ней протекает большой сварочный ток. От части ее витков сделана отпайка, вынесенная на переключатель П
.

Магнитный поток последовательной обмотки направлен навстречу магнитному потоку, создаваемому независимой обмоткой возбуждения. В результате действия этих потоков появляется результирующий поток. При холостом ходе последовательная обмотка не работает.

Напряжение холостого хода генератора определяется током в обмотке возбуждения. Это напряжение можно регулировать реостатом РТ
, изменяя величину тока в цепи намагничивающей обмотки.

При нагрузке в последовательной обмотке появляется сварочный ток, создающий магнитный поток противоположного направления. С увеличением сварочного тока противодействующий магнитный поток увеличивается, а рабочее напряжение уменьшается. Таким образом образуется падающая внешняя характеристика генератора (рис. 119, б
).

Изменяют внешние характеристики регулированием тока в обмотке независимого возбуждения и переключением числа витков размагничивающей обмотки.

При коротком замыкании сила тока возрастает настолько, что размагничивающий поток резко увеличивается. Результирующий поток, а следовательно, и напряжение на клеммах генератора практически падают до нуля.

Сварочный ток регулируется двумя способами: переключением числа витков размагничивающей обмотки (два диапазона) и реостатом в цепи независимой обмотки (плавное регулирование). При подключении сварочного провода на левую клемму (рис. 119, а
) устанавливаются малые токи, на правую — большие.

Генераторы с параллельной намагничивающей и последовательной размагничивающей обмотками возбуждения относятся к системе генераторов с самовозбуждением (рис. 120). Поэтому их полюса изготовляются из ферромагнитной стали, имеющей остаточный магнетизм.

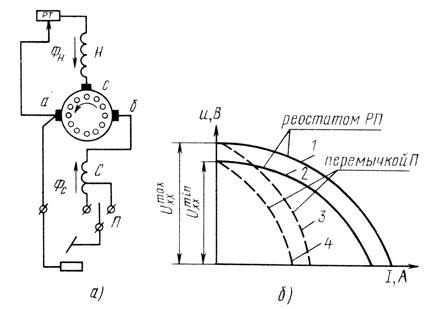

Как видно из схемы (рис. 120, а
), генератор имеет на основных полюсах две обмотки: намагничивающую Н и последовательно включенную размагничивающую С. Ток намагничивающей обмотки создается якорем самого генератора, для чего служит третья щетка С
, расположенная на коллекторе посредине между основными щетками а
и б
.

Встречное включение обмоток создает падающую внешнюю характеристику генератора (рис. 120, б
). Сварочный ток плавно регулируется реостатом РП, включенным в цепь обмотки самовозбуждения. Для ступенчатого регулирования тока размагничивающая обмотка секционирована так же, как и в генераторе типа ПСО. По такой схеме работают генераторы сварочных преобразователей ПС-300, ПСО-ЗООМ, ПС-3004, ПСО-300 ПС-500, САМ-400.

Генератор с расщепленными полюсами (рис. 121) не имеет последовательной обмотки. В этом генераторе расположение полюсов отличается от обычных электрических генераторов постоянного тока. Магнитные полюса не чередуются (за северным следует южный, затем опять северный и т. д.), а одноименные полюса располагаются рядом (два северных и два южных, рис. 121, б
). Горизонтальные полюса Nr называются главными, а вертикальные N
п — поперечными.

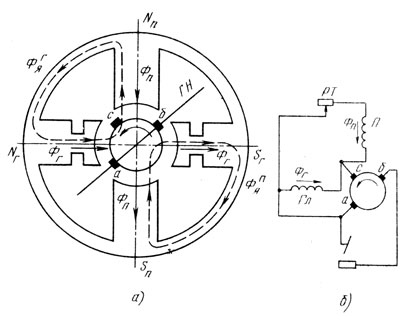

Рис. 121. Генератор с расщепленными полюсами: а, б — принципиальные магнитная и электрическая схемы; Ф г я, Ф п я — магнитные потоки якоря, Фг — главный магнитный поток, Ф п — поперечный магнитный поток, ГН — нейтраль, П — обмотка поперечных полюсов, Гл — обмотка главных полюсов, РТ — реостат

Главные полюса имеют вырезы, уменьшающие их поперечное сечение для полного насыщения магнитным потоком уже при холостом ходе. Поперечные полюса имеют большое сечение и работают на всех режимах при неполном насыщении. На главных полюсах размещены только главные обмотки возбуждения, а на поперечных — только поперечные. В цепи поперечных обмоток возбуждения установлен регулировочный реостат РТ
. Обе обмотки включены между собой параллельно и получают питание от щеток, т. е. генератор работает с Самовозбуждением. Генератор имеет две главные щетки а
и б
и дополнительную щетку с
.

При нагрузке в обмотке якоря появляется ток, который создает магнитный поток якоря, подмагничивающий главные полюса и размагничивающий поперечные. Так как главные полюса полностью насыщены, то действие подмагничивающего потока не сказывается. С увеличением сварочного тока магнитный поток якоря увеличивается, его размагничивающее действие (против потока поперечных полюсов) возрастает и это приводит к уменьшению рабочего напряжения; создается падающая внешняя характеристика генератора. Таким образом, падающая характеристика генератора получается за счет размагничивающего действия магнитного потока якоря.

Плавное регулирование сварочного тока осуществляется реостатом в цепи поперечной обмотки возбуждения 1 .

1 (В выпускавшихся ранее генераторах этого типа (СУГ-2а, СУГ-26 и др.) грубая регулировка тока осуществлялась смещением щеток от нейтрали.
)

По схеме с расщепленными полюсами работают генераторы преобразователей ПС-300М, СУГ-2ру и др.

Конструкции однопостовых сварочных преобразователей.
Преобразователи ПС-300-1 и ПСО-300 служат для питания одного поста, для сварки, наплавки и резки. Преобразователи рассчитаны на рабочий ток от 65 до 340 А.

Сварочный генератор преобразователя относится к типу генератора с параллельной намагничивающей и последовательной размагничивающей обмотками возбуждения.

Генератор имеет крутопадающие внешние характеристики (рис. 120, б
) и два диапазона сварочных токов: 65 — 200 А и при подключении сварочного кабеля к левому зажиму (+) с полным числом витков последовательной размагничивающей обмотки; 160 — 340 А — при подключении к правому зажиму (+) с частью витков последовательной обмотки. В цепь намагничивающей обмотки возбуждения включен реостат типа РУ-Зб сопротивлением 2,98 Ом на токи 4,5 — 12 А, предназначенный для регулирования сварочного тока.

Преобразователь ПСГ-300-1 предназначен для питания поста полуавтоматической сварки в защитном газе. Генератор преобразователя имеет жесткую внешнюю характеристику, которая создается подмагничивающим действием последовательной обмотки возбуждения. Независимая обмотка возбуждения питается от селенового выпрямителя, подключенного к сети переменного тока через феррорезонансный стабилизатор. В цепь обмотки независимого возбуждения включен реостат, позволяющий плавно регулировать напряжение на зажимах генератора от 16 до 40 В. Преобразователь включается в сеть пакетным выключателем. Пределы регулирования сварочного тока 75 — 300 А.

Универсальные сварочные преобразователи ПСУ-300, ПСУ-500 имеют как падающие, так и жесткие внешние характеристики. Преобразователи этого типа состоят из однопостового сварочного генератора постоянного тока и приводного трехфазного асинхронного двигателя с короткозамкнутым ротором, находящихся в одном корпусе.

Сварочный генератор типа ГСУ изготовляется с четырьмя основными и двумя дополнительными полюсами (рис. 122). На двух основных полюсах уложены витки основной намагничивающей обмотки возбуждения, которая получает питание от сети через стабилизирующий трансформатор и селеновый выпрямитель. На двух других основных полюсах уложены витки последовательной обмотки возбуждения; магнитный поток этих полюсов направлен навстречу основному намагничивающему потоку. Обмотки дополнительных полюсов предназначены для улучшения коммутации.

Для получения крутопадающих внешних характеристик включается независимая обмотка возбуждения, последовательная размагничивающая и часть витков обмотки дополнительных полюсов.

При переходе на жесткие внешние характеристики (рис. 122, б
) последовательная размагничивающая обмотка частично отключается, но включается увеличенное количество витков обмотки дополнительных полюсов.

Изменение вида характеристики осуществляется переключением пакетного переключателя, установленного на распределительном устройстве, и присоединением сварочных проводов к двум соответствующим зажимам на клеммовой доске.

§ 10. Устройство и обслуживание сварочных преобразователей

Для питания электрической дуги постоянным током выпускаются передвижные и стационарные сварочные преобразователи. На рис. 17 показано устройство однопостового сварочного преобразователя ПСО-500, выпускаемого серийно нашей промышленностью.

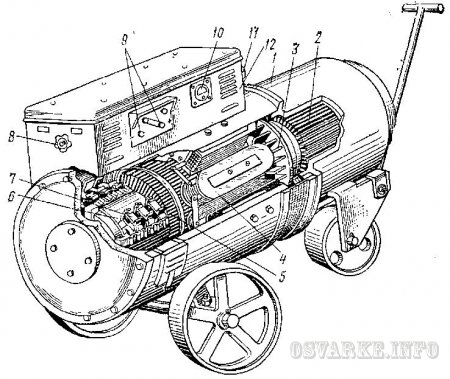

Рис. 17. Схема сварочного преобразователя ПСО-500:
1 — корпус, 2 — электродвигатель, 3 — вентилятор, 4 — катушка полюсов, 5 — якорь генератора, 6 — коллектор, 7 — токосъемник, 8 — маховичок для регулирования тока, 9 — сварочные зажимы, 10 — амперметр, 11 — пакетный выключатель, 12 — коробка пускорегулирующей и контрольной аппаратуры преобразователя

Однопостовой сварочный преобразователь ПСО-500 состоит из двух машин: из приводного электродвигателя 2 и сварочного генератора ГСО-500 постоянного тока, расположенных в общем корпусе 1. Якорь 5 генератора и ротор двигателя расположены на общем валу, подшипники которого установлены в крышках корпуса преобразователя. На валу между электродвигателем и генератором находится вентилятор 3, предназначенный для охлаждения агрегата во время его работы. Якорь генератора набран из тонких пластин электротехнической стали толщиной до 1 мм и снабжен продольными пазами, в которых уложены изолированные витки обмотки якоря. Концы обмотки якоря припаяны к соответствующим пластинам коллектора 6. На полюсах магнитов насажены катушки 4 с обмотками из изолированной проволоки, которые включаются в электрическую цепь генератора.
Генератор работает по принципу электромагнитной индукции. При вращении якоря 5 его обмотка пересекает магнитные силовые линии магнитов, в результате чего в обмотках якоря наводится переменный электрический ток, который с помощью коллектора 6 преобразуется в постоянный; с щеток токосъемника 7 при нагрузке в сварочной цепи ток течет с коллектора к зажимам 9.
Пускорегулирующая и контрольная аппаратура преобразователя смонтирована на корпусе / в общей коробке 12.
Преобразователь включается пакетным включателем 11. Величина тока возбуждения и режим работы сварочного генератора плавно регулируются реостатом в цепи независимого возбуждения маховичком 8. С помощью перемычки, соединяющей дополнительный зажим с одним из положительных выводов от последовательной обмотки, можно устанавливать сварочный ток до 300 и 500 А. Работа генератора на токах, превышающих верхние пределы (300 и 500 А), не рекомендуется, так как возможен перегрев машины и нарушение системы коммутации. Величина сварочного тока определяется амперметром 10, шунт которого включен в цепь якоря генератора, смонтированного внутри корпуса преобразователя.
Обмотки генератора ГСО-500 выполняются из меди или алюминия. Алюминиевые шины армируют медными пластинками. Для защиты от радиопомех, возникающих при работе генератора, применен емкостный фильтр из двух конденсаторов.
Перед пуском преобразователя в работу необходимо проверить заземление корпуса; состояние щеток коллектора; надежность контактов во внутренней и внешней цепях; штурвал реостата повернуть против часовой стрелки до упора; проверить, не касаются ли концы сварочных проводов друг друга; установить перемычку на доске зажимов соответственно требуемой величине сварочного тока (300 или 500 А).
Пуск преобразователя осуществляется включением двигателя в сеть (пакетным выключателем). После подсоединения к сети необходимо проверить направление вращения генератора (если смотреть со стороны коллектора, ротор должен вращаться против часовой стрелки) и в случае необходимости поменять местами провода в месте их подключения к питающей сети.
Правила безопасности при эксплуатации сварочных преобразователей.
При эксплуатации сварочных преобразователей необходимо помнить:
напряжение на зажимах двигателя, равное 380/220 В, является опасным, поэтому они должны быть закрыты. Все подсоединения со стороны высокого напряжения (380/220 В) должен осуществлять только электрик, имеющий право на производство электромонтажных работ; корпус преобразователя должен быть надежно заземлен; напряжение на зажимах генератора, равное при нагрузке 40 В, при холостом ходе генератора ГСО-500 может повышаться до 85 В. При наличии повышенной влажности, пыли, высокой окружающей температуры воздуха (выше 30ºС), токопроводящего пола или при работе на металлических конструкциях напряжение выше 12 В считается опасным для жизни.
При всех неблагоприятных условиях (сырое помещение, токопроводящий пол и др.) необходимо пользоваться резиновыми ковриками, а также резиновой обувью и перчатками. Опасность поражения глаз, рук и лица лучами электрической дуги, брызгами расплавленного металла и меры защиты от них те же, что и при работе от сварочных трансформаторов.

В зависимости от технологического процесса, а именно марки свариваемого металла и типа покрытия электрода для сварки, работы выполняются или при переменном, или при постоянном токе. Постоянный ток от переменного выгодно отличается тем, что дуга горит намного стабильней. Это означает, что процесс сварки вести легче, причём можно проводить процесс сварки даже на маленьких токах. Для стабилизации тока используется преобразователь для сварки, трансформатор.

Размещение источников для проведения сварочных работ может быть индивидуальным или централизованным. При групповом размещении оборудование размещают на расстоянии около 30 — 40 метров от поста, а сами источники питания ставят на минимальном расстоянии от сварщика.

Понятие сварочного преобразователя.

Преобразователь для сваркиявляется комбинацией электродвигателя с переменным током и специального сварочного агрегата с постоянным током. В преобразователе электрическая энергия из сети переменного тока переходит в механическую энергию электродвигателя устройства, вал генератора вращается, в результате чего образуется постоянный электрический ток. КПД преобразователя не очень велик, а также в них есть вращающиеся части, в результате чего они менее надежны в своем использовании и не так удобны.

Однако, отметим, что при строительно-монтажных работах использование преобразователей более приоритетно, так как они менее чувствительны к колебаниям напряжения в сети. Для питания сварочной дуги постоянным током используется как передвижные, так и стационарные преобразователи.

Сварочный преобразователь имеет в себе две части — приводной электродвигатель и сварочный генератор, что объединены под одним корпусом.

Якорь преобразователя и его ротор располагаются на общем валу, подшипники которого закрепляются на корпусе крышки преобразователя. Также, на валу между электродвигателем и генератором располагается вентилятор, что охлаждает всю систему и защищает ее от перегрева. Работа преобразователя основана на электромагнитной индукции.

Стационарные и передвижные преобразователи.

Итак, сварочные преобразователи могут быть стационарными или передвижными. Посты для сварки изделий стационарного вида располагают в небольших сварочных кабинах. Как правило, стационарные посты располагают для сварки небольших изделий.

Передвижные посты применяют для сварки достаточно больших конструкций: водо- и нефтепроводов, металлоконструкций и т.д. При этом для защиты рабочих от негативного воздействия ультрафиолетовых лучей, распространяющихся от сварочной дуги, устанавливают щиты высотой около полутора метров, их выполняют из несгораемых материалов.

Сварочные преобразователи рационально использовать при больших объемах сварочных работ.

Сварочный преобразователь создает постоянный ток для сварки, а сама величина постоянного тока регулируется при помощи балластных реостатов. Передвижные сварочные посты используются обычно при монтаже и проведении ремонтных работ. При этом сварочный преобразователь устанавливается в прицепы или закрытые автомобили, они снабжены рубильниками, которые потом подключаются к оборудованию.

Правила безопасности при работе с преобразователями.

При эксплуатации преобразователя нужно знать следующие правила работы с этими устройствами:

  • На клеммах устройства напряжение составляет 380/220 вольт, поэтому ни при каких условиях клеммы не должны быть закрыты. Заметим, что все подключения со стороны высокого напряжения в преобразователе должны осуществляться электриком, имеющим право на проведение этого типа работ.
  • Корпус преобразователя всегда должен быть надежно заземлен.
  • Напряжение на клеммах генератора в 40 В на холостом ходу может повысится до 85 В. При наличии токопроводящего пола, работе при высокой температуре воздуха, высокой степени влажности, пыли, напряжение выше 12 В может быть опасно для жизни работников.
  • При повышенной влажности помещения, наличия токопроводящего тока и других факторов, повышающих вероятность поражения током, необходимо использовать резиновые перчатки, ботинки с резиновой подошвой.
  • Лицо и глаза рабочих должны быть всегда защищены с помощи шлемов и щитков.

Делая заключение, можно сказать, что преобразователь используется для превращения переменного тока в постоянный посредством перехода энергии из одного состояния в другое. Нужно учитывать опасность преобразователей и принимать необходимые меры по защите рабочих от опасности поражения рабочих электрическим током.

Во многих случаях для выполнения сварочных работ применяют установки, основным узлов которых является понижающий трансформатор, но существуют и другие виды сварочного оборудования. О том, что такое сварочный преобразователь, знают в основном только профессионалы, но существует множество процессов, в которых их применение является единственно возможным вариантом.

Конструктивное устройство

Сварочный преобразователь это электрическая машина, состоящая из приводного электродвигателя и генератора, который обеспечивает выработку тока, необходимого для выполнения работ. В связи с тем, что устройство сварочного генератора включает в себя вращающиеся детали, его КПД и надежность несколько ниже, чем у традиционных выпрямителей и трансформаторов.

Но преимущество преобразователя заключается в том, что он вырабатывает сварочный ток, который практически не зависит от перепадов питающего напряжения. Поэтому его применение целесообразно для выполнения сварочных работ, к которым предъявляются высокие требования по качеству.

Все рабочие узлы сварочного преобразователя, в том числе и пускорегулирующая аппаратура, монтируются в одном едином корпусе. При этом существуют передвижные сварочные преобразователи и агрегаты, а так же стационарные посты. Первые, в основном применяют при выполнении монтажно-строительных работ, вторые, в заводских условиях.

Установки данного типа могут вырабатывать значительный сварочный ток (до 500 А и более), но стоит помнить о том, что эксплуатация в режимах, превышающих нормативный показатель по этому параметру, не допускается. Работа в критичных режимах может привести к выходу установки из строя.

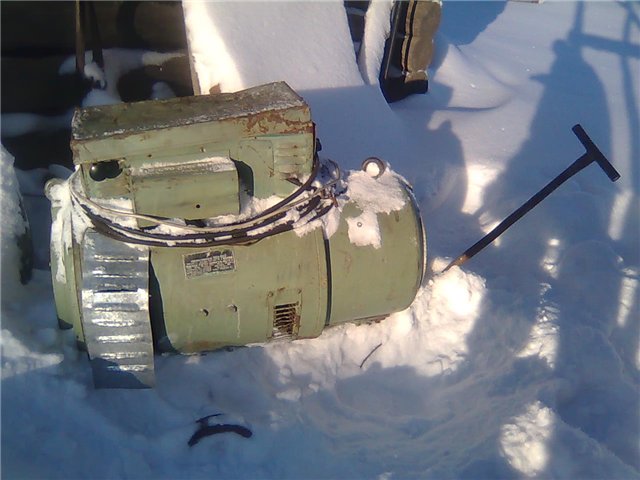

ПреобразовательПСО 500

Принцип работы сварочного преобразователя позволяет вырабатывать постоянный и переменный сварочный ток. Очень часто на производстве можно увидеть преобразователь ПСО 500, который отличается высокой надежностью и производительностью.

К его особенностям можно отнести следующие моменты:

Сварочный преобразователь ПСО 500 установлен на колесную базу, которая обеспечивает ему хорошую мобильность. Благодаря этому агрегат может эксплуатироваться в условиях строительной или монтажной площадки.

При эксплуатации сварочных преобразователей необходимо соблюдать правила безопасной эксплуатации электрооборудования:

  • Корпус агрегата должен быть в обязательном порядке заземлен, все работы по подключению установки к питающей сети должны выполняться квалифицированным электриком.
  • Учитывая то, что преобразователь должен подключаться к сети 220/380В, клеммная коробка двигателя должна быть надежно изолирована и закрыта.

Несмотря на то, что сварочный преобразователь потребляет больше энергии для выполнения работ (в связи с наличием механических связей и невысоким КПД), он обеспечивает стабильный сварочный ток, независящий от перепадов питающего напряжения, что позволяет повысить качество сварного шва.

§ 105. Сварочные преобразователи

Многопостовые преобразователи.
Они предназначены для одновременного питания нескольких сварочных постов. В промышленности используются многопостовые преобразователи ПСМ-1000, ПСМ-500. Преобразователь ПСМ-1000 имеет однокорпусное исполнение стационарного типа и состоит из трехфазного, асинхронного двигателя АВ-91-4 с короткозамкнутым ротором и шестиполюсного генератора СГ-1000 со смешанным возбуждением. Кроме шунтовой обмотки. на главных полюсах размещена последовательная обмотка для поддержания постоянного напряжения при увеличении нагрузки. Генератор имеет жесткую характеристику, напряжение регулируется реостатом, включенным в цепь параллельной обмотки возбуждения.
Падающая внешняя характеристика, необходимая для ручной дуговой сварки, создается самостоятельно на каждом сварочном посту балластным реостатом типа РБ (этот реостат позволяет ступенчато изменять величину сварочного тока). Схема включения преобразователя ПСМ-1000 и балластных реостатов показана на рис. 105.
Основным недостатком многопостовых преобразователей является низкий кпд сварочных постов. К преимуществам многопостовых преобразователей относятся: простота обслуживания, низкая стоимость оборудования, небольшая площадь для размещения оборудования и высокая надежность в эксплуатации.

Рис. 105. Схема присоединения сварочных постов через балластные реостаты к сварочному преобразователю ПСМ-1000:
А — амперметр, V — вольтметр, Ш — шунт, РР — реостат регулировочный, РБ — реостат балластный

Преобразователи для сварки в защитных газах.
Для автоматической и механизированной сварки в защитных газах необходимы сварочные преобразователи, обеспечивающие жесткие или возрастающие внешние характеристики. Для этой цели промышленность выпускает преобразователи ПСГ-350, ПСГ-500, а также универсальные преобразователи ПСУ-300 и ПСУ-500. Универсальные преобразователи типа ПСУ предназначены для ручной дуговой сварки, наплавка и резки металлов постоянным током, поскольку обеспечивают получение крутопадающих внешних характеристик. На рис. 106 показаны внешние характеристики преобразователей ПСУ-300.


Рис. 106. Внешние характеристики преобразователя ПСУ-300:
1 — крутопадающие. 2 — жесткие

Преобразователь ПСГ-500 имеет однокорпусное исполнение. Генератор преобразователя имеет на основных полюсах две обмотки возбуждения: одну независимую и другую последовательную, подмагничивающую. Электрическая схема преобразователя ПСГ-500 показана на рис. 107. Обмотка независимого возбуждения питается от сети переменного тока через феррорезонансный стабилизатор напряжения и блок селеновых выпрямителей ВС, обеспечивающих постоянное, не зависящее от колебаний напряжение сети, напряжение возбуждения. Напряжение на зажимах генератора плавно регулируется в пределах 15-40 В реостатом Р, включенным последовательно в цепь обмотки возбуждения. Якорь генератора имеет малую индуктивность, благодаря чему при коротком замыкании электрода с изделием быстро возрастает сварочный ток, пределы регулирования величины тока 60-500 А.
Основные технические данные преобразователей типа ПСГ приведены в табл. 31.

31. Технические данные преобразователей ПСГ-356, ПСГ-500

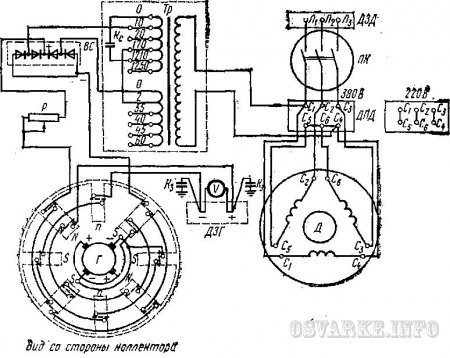

Рис. 107. Электрическая схема преобразователя ПСГ-500:
Тр — трансформатор стабилизирующий, Г — генератор сварочный, ДЗГ — доска зажимов генератора, Д — двигатель, ДЗД — доска зажимов двигателя, ПК — пакетный выключатель, ВС — выпрямитель селеновый, Р — реостат цепи возбуждения, ДПД — доска переключения двигателя, V — вольтметр, К з — конденсатор защитный, К с — конденсатор стабилизирующий

Универсальные сварочные преобразователи.
Для ручной дуговой сварки и сварки на автоматах, снабженных авторегуляторами напряжения, автоматически воздействующими на скорость подачи электродной проволоки, требуются источники питания с падающими внешними характеристиками. Для питания автоматов и полуавтоматов с постоянной скоростью подачи электродной проволоки, в том числе для сварки в углекислом газе и порошковой проволокой СП-2, необходимы генераторы с жесткими внешними характеристиками. Поскольку на заводах и монтажных площадках механизированные методы сварки используются в сочетании с ручной дуговой сваркой, требуются универсальные источники, обеспечивающие как падающие, так и жесткие внешние характеристики. Для этой цели разработана конструкция универсального сварочного преобразователя ПСУ-300, генератор которого имеет одну обмотку возбуждения. Внешние характеристики в этом генераторе создаются с помощью триода ПТ, включенного в цепь обмотки возбуждения ОВ, и обратной связи по току нагрузки (рис. 108). Он является четырех полюсным генератором постоянного тока нормального исполнения, его обмотка возбуждения ОВ размещена на четырех главных полюсах и питается от устройства управления, размещенного на корпусе преобразователя.

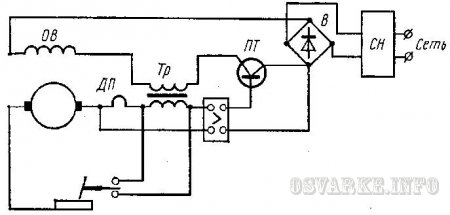

Рис. 108. Упрощенная электрическая схема универсального преобразователя ПСУ-300

Сварочная цепь и цепь обмотки возбуждения связаны между собой стабилизирующим трансформатором Тр, предназначенным для обеспечения динамических свойств генератора.
Величину сварочного тока регулируют реостатом – регулятором ДП, установленным на передней стенке управления. По мере роста сварочного тока сопротивление триода возрастает, ток возбуждения уменьшается, уменьшается и эдс генератора, т. е. характеристика получается падающей. При переключении цепей управления внешняя характеристика становится жесткой. Основные технические данные универсальных преобразователей даны в табл. 32.

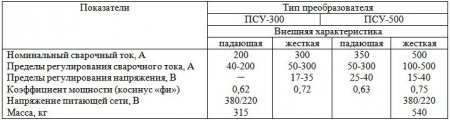

32. Основные технические данные универсальных преобразователей

Обслуживание сварочных преобразователей.
При эксплуатации преобразователей на открытых строительных и монтажных площадках необходимо защищать их от атмосферных осадков, для чего следует делать навесы или специальные будки. Перед пуском преобразователей, длительное время находившихся на незащищенных от атмосферных осадков площадках, нужно проверить сопротивление изоляции обмоток.
Особенно тщательного ухода требуют коллектор генератора, щетки и подшипники. Коллектор нужно содержать в чистоте и периодически очищать от пыли чистой тряпкой, смоченной в бензине. При нормальном состоянии коллектор не должен иметь следов нагара. При появлении нагара необходимо выяснить причину его возникновения и устранить ее, а коллектор прошлифовать. Поврежденные или изношенные щетки следует заменить новыми и притереть их к коллектору, а образующуюся пыль удалить с помощью струи сжатого воздуха, после чего генератор включить на холостую работу для окончательной прошлифовки щеток.
Смазку в шарикоподшипниках рекомендуется заменять 1-2 раза в год. После удаления смазки подшипники тщательно промыть бензином, протереть, просушить и снова заполнить смазкой. Необходимо следить за тем, чтобы в подшипники не попадала пыль и песок. При работе шум шарикоподшипников должен быть глухим, ровным, без резких звуков.14898
|
