Устройство сливов из оцинкованной стали. Как сделать слив с крыши своими руками: пошаговая инструкция. Установка сточных труб и держателей

Водный поток разрушает все на своем пути. Не зря говорят, что капля камень точит. А если таких капель несметное множество и все они обрушиваются на кровлю дома! Водный поток нужно отводить, чтобы он не разрушал кровлю и не смывал фундамент.

Система водостоков в частном доме
должна эффективно сопровождать отвод воды, снега, льда с крыши для того, чтобы дом оставался вашей настоящей крепостью.

Водосточный желоб

Водостоки для крыши обычно считают элементом кровли. И не зря, поскольку крепится самая важная часть водопринимающей системы именно к кровле, точнее по всей длине свеса кровли при ее строительстве. не может обойтись без учета сооружения водосточной системы.

Водосточный желоб:

• собирает дождевые воды, оттаявший снег или лед;
• отводит воду или водяную массу через водосточные воронки;
• держит на себе массу снега или воды до схода водяной массы в землю или дренажную систему.

Водостоки делают из разных материалов, и каждый из этих материалов имеет свои свойства:

• прочности;
• дизайна, внешнего покрытия (цвет окисленной патины меди или вся радуга цветов на пластиковых желобах и трубах);
• долговечности (от 5 до десятков лет);
• цены.

Новые и классические материалы для водостоков

Из чего обычно сейчас делают водостоки для крыши? Условно можно разделить все разнообразие материалов на четыре категории:

• ПВХ (поливинилхлорид)
  – это полимерный, пластичный, но достаточно прочный материал. Обычно составляется из замковых соединений, легкий и простой в установке, не требует покраски. Поливинилхлорид относительно новый материал для водостоков, который стал массово заменять непрактичные оцинкованные водосточные сооружения, быстро окисляющиеся и приходящие в негодность. Минус – при ударах или большой нагрузке такие пластиковые водостоки подвержены раскалыванию и требуют замены всей секции, однако они намного дешевле металлических, а их монтаж не требует специальных знаний. Вместе с тем сейчас выпускаются и более дорогие модели такого водостока, которые крепятся на достаточно сложную систему кронштейнов и обеспечены полным набором уплотнительных и колено-муфтовых соединений.

• Алюминий
  – легкий, но прочный, может соединяться как из секций, так и подбираться индивидуальными конструкциями из длинных, иногда до 10 метров, полос. Существенный плюс – сочетая легкость, имеет большую прочность и противостоит коррозии, сохраняет свой цвет и внешний вид длительное время, не требует окраски, хорошо поддается сверлению. Цена такого водостока оптимальна, при высоком качестве материала и его большой надежности. Минус — алюминий более тяжелый, чем пластиковые трубы, а сварка или заделка трещин, проколов, требует специального оборудования и навыков.
• Чугун
  – классический вид водосточной системы для частных домов и больших городских зданий. Такие металлические водостоки ставили еще наши деды и прадеды и многие из них еще служат до сих пор.


Чугун очень устойчив к внешним повреждениям, выглядит очень солидно, но очень тяжелый, а соединять его довольно сложно – требуются болтовые крепления.
Кроме того такие металлические водостоки требуют постоянной покраски, а самостоятельная сверловка большой осторожности, поскольку чугунные водостоки хрупкие, несмотря на свою прочность.

• Медь
  – самый дорогой материал для водостока. Однако водосточные системы из меди самые долговечные, имеют оптимальный вес, прочность, покрываются слоем окисления, который добавляет внешнему виду здания элемент дороговизны, долговечности и прочности. Медь проста в установке, отлично поддается изгибу и не требует покраски, однако довольно дорого стоит и не всегда может подойти к дизайну здания, в частности цвету кровли.

Профили: красота и практичность

Как и любой конструкционный материал дома, водосточные желоба могут быть сделаны в разных вариантах профиля. Здесь выбор в основном зависит как от личных пристрастий хозяина дома, так и от некоторых практических моментов.Самыми простыми вариантами могут быть обычный круглый профиль и прямоугольный. Они крепятся на специальные скобы-кронштейны, прикрепляющие желоб к элементам крыши.Более сложный по форме, но и более красивый граненый профиль является фактически дизайнерским вариантом круглого профиля.Есть еще и гуськовый профиль, который может благодаря своеобразной форме прибиваться прямо к сливной доске крыши.Чем проще профиль желоба, тем ниже цена, при сохранении всех прочих свойств то ли металлического, то ли пластикового водостока. Так что здесь все будет зависеть от личного решения и совета проектировщика

Однако важно знать то, что водостоки для крыши, их дизайн, расположение и способ строительства очень серьезно влияет на внешний вид здания.

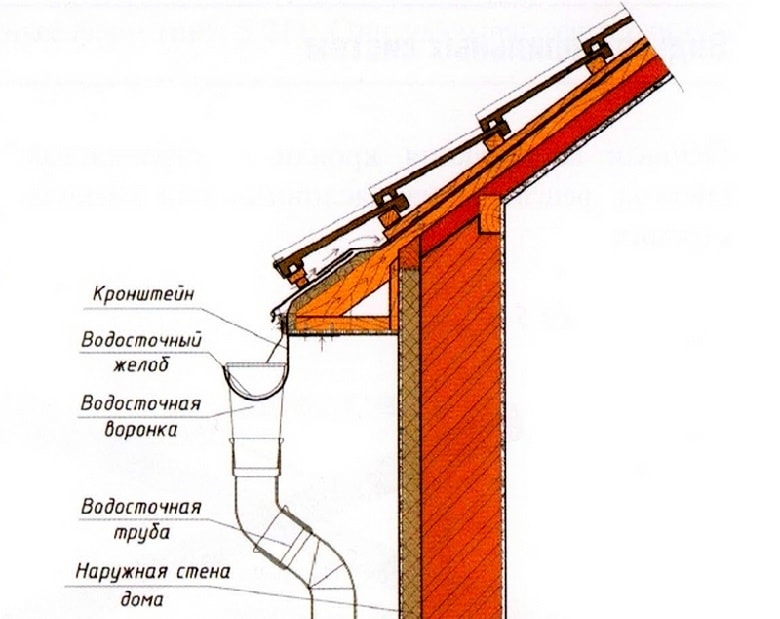

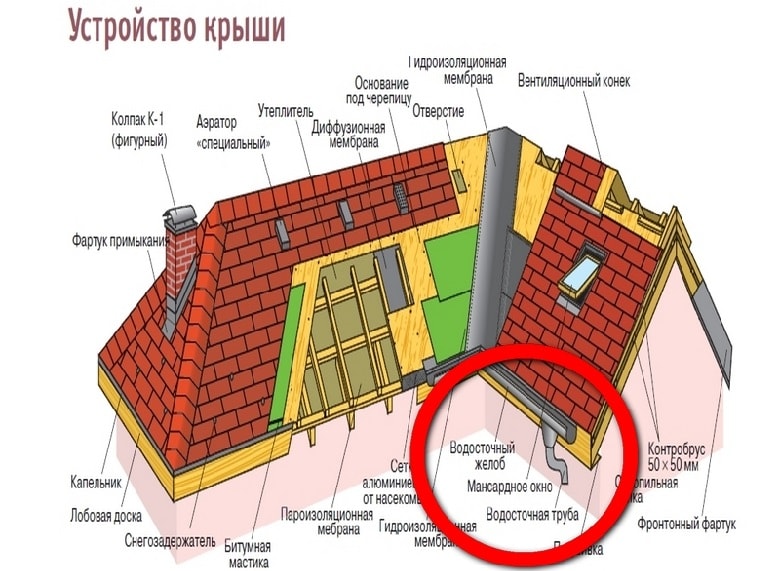

Водосточная система: пять важных элементов

Водосточные системы при всех отличиях материалов, применяемых для их монтажа, схожи по схеме изготовления и технологии установки.

• По всей длине свеса кровли, к брусьям обрешетки или специальным водостоковым элементам крепятся кронштейны для поддержания водосточных желобов.
• Карнизный свес делают как продолжение основной обрешетки. Так достигается максимальная прочность конструкции, которая не будет лишней в случае отвода льда или больших потоков воды.

• Желоба ставятся уклоном один к другому для обеспечения естественного слива воды.
• Угол наклона составляет от 1:10 до 1:20 в зависимости от длины желобов.
• Кронштейны для поддержки желобов расставляют обычно на расстоянии 50-70 см один от другого. Кронштейны желательно не забивать гвоздями, а подсоединять шурупным соединением для обеспечения прочности крепления.
• Крепление желобов к кронштейнам может производиться как сверху, так и снизу.

Соединительный узловой кронштейн делается как единое и непроницаемое для воды соединение на угловых стыках между секциями водостока. Муфты скрепляют водосточные трубы со сливными трубами. В завершении водосточного кольца, если на следующей стороне кровли не предусмотрена его установка, ставиться концевая секция с заглушкой. Иногда, для предотвращения разлома секций, заглушки делают съемными, для сброса льда из водостока.

Крепление водосточного желоба

После того как мы собрали воду с кровли по контуру крыши, ее необходимо отвести в землю, а не разлить по поверхности стены, которая и так получит свою долю влаги от наклонных дождевых потоков.

Кронштейн, держащий водосточный желоб на месте слива воды, может поддерживать еще и воронку, которая подбирает то ли на угловом срезе, то ли на концевом, то ли по центру желоба воду в прямую секцию водосточной трубы.Изгибы крепятся специальными муфтами, а труба крепится к стене врезными шурупами, вкрученными в дюбеля или другими соединительными конструкциями.

Отвод в дренаж

По общему правилу отвести воду необходимо не за стену дома и вылить в бетонную плоскость отмостки, а перевести ее в дренаж.

Слив для крыши в виде:

• прямой передачи в дренажную систему;
• передачи воды с водосточной трубы в водоприемный колодец,

это — идеальные схемы для того, чтобы организовать грамотный водосток в частном доме.

Такая схема потребует несколько больше времени на стройку, но даст возможность существенно обезопасить дом от подмывания и воздействия воды на конструкцию кровли, стен и фундамента.Прямое соединение предусматривает переход водосточной трубы без открытых элементов в дренажную систему. В частном доме такая дренажная система может направляться в подземную систему для повторного использования, например для полива огорода, сада, использования для смывной воды, а также для очистки и использования ее в декоративных бассейнах или прочих элементах ландшафтного дизайна участка.

Если есть желание сделать разорванную схему передачи воды, тогда сверху, на месте приема воды, устраивают решетку, удерживающую ветки, листья и прочий мусор. Конец водосточной трубы делается с отметом – специально изогнутой трубой, направленной в сторону от стены. Таким образом, снижается до минимума попадание воды на стену и цоколь фундамента, а вода передается прямо в дренажную систему.Если не предусмотрено использование дренажной системы, желательно изготовить хотя бы простейшую канавку для слива воды от стены и фундамента и отвода ее к уличной системе водоприема.

Установка ПВХ-водостоков

Рассмотрим конкретные особенности установки разных типов водостоков. Простейшим способом установить водосток в доме, является сооружение водостока из поливинилхлорида.

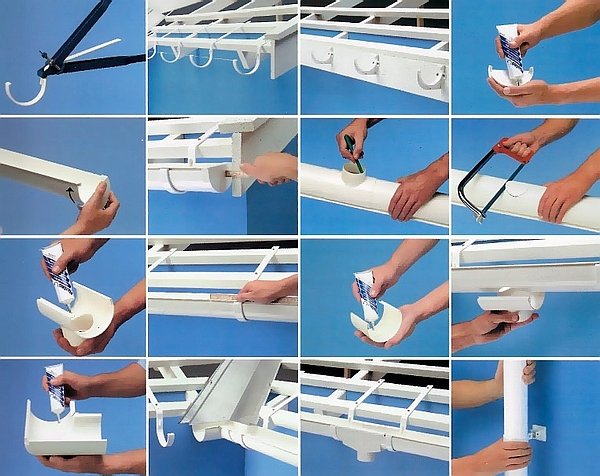

Технология установки ПВХ-водостоков очень проста и в общих чертах повторяет уже упомянутые нами пять основных элементов строительства водосточных желобов. Впрочем, есть и ряд своих особенностей:

• ПВХ-трубы очень легкие и монтаж их можно произвести самостоятельно, однако учитывая то, что стандартная длина труб составляет около 2 метров, а работы проводить придется на высоте дома, с использованием лестниц или лесов, желательно выполнять их как минимум вдвоем;
• подсечка труб проводится обычной распиловкой, что весьма удобно, поскольку не требует специального оборудования. Распиловку проводить желательно новым, или заново заточенным и острым инструментом для того, чтобы обеспечить наименьшее количество заусенцев, которые не позволят прочно скрепить в замок последующие элементы;
• все элементы ПВХ-труб очень просты и устанавливаются с помощью входящих, как правило, в комплект покупки крепежных материалов.

Монтаж металлического водостока

В отличие от ПВХ-водостока, металлические желоба установить самостоятельно вряд ли получится, если у вас нет такой практики. В таком случае лучшим вариантом будет обратиться к специалистам по проведению и работ. Строители компании «ИнноваСтрой» смогут профессионально, быстро и качественно провести монтаж водосточной системы, организовать дренажную систему, отремонтировать и спроектировать необходимые инженерные элементы в вашем коттедже. При этом компания предоставляет широкий спектр услуг, в том числе строительство коттеджей , в которых спроектированы и установлены водосточные системы
с дренажными элементами.

В любом случае, если вы будете устанавливать металлический водоотлив, сначала необходимо будет просчитать угол наклона и разметить его шнуровочным указателем. А вот потом у каждого варианта металлических водостоков появляются свои особенности сборки:

• алюминиевые водостоки обычно крепятся с помощью собственных соединительных кронштейнов;
• чугунные водостоки креплений не имеют, собираются индивидуально;
• медные желоба могут иметь свои соединительные варианты с защелкивающимися концевыми элементами и водосточными воронками

Секреты успешной водосточной системы

Как и в любом элементе строительства дома, система водостоков в частном доме имеет ряд особенностей, которые используются на практике мастерами и проверены на опыте. Поделимся этими секретами с вами:

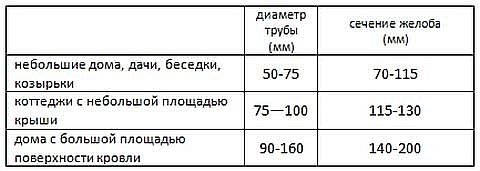

• если вам нужно точно рассчитать сечение трубы желоба, тогда можно принять такую формулу: 1 квадратный сантиметр площади поперечного сечения элемента водосточной системы может обеспечить отвод воды с 1 квадратного метра площади кровли;
• цветовая гамма водосточных желобов и труб желательно должна быть подобрана по цвету кровли, и по цвету стен. Выделяются из цветовой гаммы стен в основном только медные трубы и желоба;

• открытые желоба весьма сильно подвержены усилиям зимних ветров, потому могут издавать сильный громыхающий звук, если не укрепить их и постоянно не следить за плотностью прилегания. Желательно устанавливать закрытые системы отвода воды, хотя открытые системы имеют большую проходимость;
• воронки для слива воды желательно размещать не реже чем через 6-8 метров. Это позволяет облегчить задачу выравнивания угла для слива воды и придаст требуемую прочность конструкции;
• при установке желобов следует помнить, что уклон желательно делать так, чтобы вода, текущая по сливному желобу, сливалась со стыковочного края одной секции к другой, а не затекала под нее. Это устранит ненужные затекания и придаст конструкции цельности;
• после установки всех внешних контуров и креплений водосточных желобов, желательно стыки усилить силиконом. Это предотвратит затекания и придаст эффективности системе;
• если вы самостоятельно будете крепить, например ПВХ-водосток, то точный расчет длины вам вряд ли удастся сделать, потому рекомендуется покупать на 10% большую длину, чем дает обмерка периметра крыши;
• пластиковые водостоки мягкие и потому для их установки обычно по требованию изготовителя необходимо монтировать кронштейны на расстоянии не более 1 метра. Для разных видов металлических желобов такое требования составляет не более 2 метров. Увеличение длины расстановки кронштейнов может повлечь обрушение конструкции или изгиба и отсутствия нормального пропуска воды;

Водосток: практичность, красота и экономность

Казалось бы, простая задача обустройства в доме отвода дождевой воды или снежных, ледяных потоков, требует на самом деле системного подхода. Водосток в частном доме
играет существенную роль в сохранности конструкций дома, в частности стен и фундамента.Слив для крыши можно организовать по стандартной схеме, с применением несложных технологий. Но для его грамотной установки потребуются как знания, так и определенный опыт. Если слив для крыши будет поставлен без требуемого уклона или без применения других технологических особенностей, то отвод воды будет затруднен, а может быть, вы получите лишний накопитель влаги прямо под кровлей. В любом случае любительский подход к строительству слива может привести к неприятным последствиям, в том числе, обрушению водоотливов.

Однако, кроме сугубо практического применения, обустройство качественного водоотлива украшает фасад здания. Придает ему солидность, указывает на продуманность всего сооружения.Если правильно выполненная водоотводная система сочетается с эффективной дренажной системой, тогда фундамент частного дома будет очень долго и безукоризненно служить хозяевам, поскольку не будет подвержен постоянным подмывам.Теперь, вода точить камень не будет, а будет служить на благо хозяина, то ли для полива, то ли для прочих хозяйственных нужд.

Если подвести итог нашему небольшому рассказу, то следует отметить, что правильная и качественная система водоотвода, позволит не только сохранить дом от внешнего воздействия, но и придаст эффектности дизайну и может сэкономить средства на обслуживание дома, в частности, на полив.

Правильно организованный отвод талой и дождевой воды со скатной крыши позволит защитить кровельную систему, стены и фундамент здания от разрушения под воздействием влаги. Современные системы водоотливов изготавливаются из долговечных эстетичных материалов, легко монтируются, гармонично сочетаются с цветом крыши или стен и придают облику дома аккуратный, завершенный вид.

Основные виды материалов

Элементы, из которых изготавливается сливная система, могут быть выполнены из металла (сталь, медь, алюминий) или пластика. Каждый из материалов имеет свои преимущества и недостатки.

Стальные водосливы, выполненные из листового материала толщиной до 1 мм, сегодня наиболее распространены. Изделия различаются по внешнему виду, функциональности и долговечности в зависимости от типа внешнего защитного слоя, который представляет собой
:

• оцинковку;
• полимерное покрытие;
• цинк-титановое покрытие;
• медное гальваническое покрытие.

В советское время в нашей стране для системы слива использовались желоба, трубы и воронки, выполненные из оцинкованной стали. Монтаж традиционной конструкции можно выполнить самостоятельно, при этом рекомендуется вместо завальцовки элементов использовать герметик для швов – это существенно ускоряет процесс работ. К недостаткам оцинкованных водосливов относится высокая шумность, не самый привлекательный внешний вид и склонность материала к коррозии. Чтобы продлить срок службы системы, смонтированную конструкцию можно окрасить водостойкой краской или лаком
.

Стальные водоотливы с полимерным покрытием более долговечны и устойчивы к коррозии при условии, что в процессе установки своими руками и эксплуатации изделий защитный слой не поврежден. Данный вид продукции также более функционален за счет низкой шумности – полимерное покрытие гасит звуки падающей и бегущей воды. Производители предлагают водоотливы из листовой стали с полимерным покрытием различных цветов, благодаря чему легко подобрать материал, подходящий по оттенку к стенам или кровле дома, выполненной из металлочерепицы. Такая система способна прослужить 25-50 лет – эксплуатационный срок зависит от толщины металла и параметров покрытия.

Элементы системы для отвода воды могут изготавливаться из стали с медным или цинк-титановым покрытием. Такие материалы не только долговечны, но и эффектно выглядят. К недостаткам можно отнести высокую стоимость изделий.

В число металлических водоотливов входят изделия из алюминия и меди. Их применение достаточно ограничено по причине высокой стоимости. К преимуществам алюминиевых элементов относится небольшой вес, за счет чего система не оказывает серьезной нагрузки на элементы крепления. Медные изделия идеально дополняют кровлю, выполненную из листовой меди. Со временем медь окисляется и покрывается пленкой благородного малахитового оттенка. Водосточная система из меди имеет большой вес, что следует учитывать при проектировании здания
.

Сливная система из пластика пользуются растущей популярностью благодаря целому ряду достоинств
:

• высокая точность изготовления изделий и аккуратный внешний вид;
• простой монтаж (с использованием клея либо специальных резиновых уплотнителей;
• малый вес (не перегружает фундамент и крышу);
• максимальная герметичность собранной конструкции;
• доступная стоимость.

Имеются и недостатки – хрупкие на морозе пластиковые элементы могут быть повреждены при сходе снега с кровли либо за счет расширения скопившейся воды при ее замерзании
.

Водоотливы своими руками

Система водослива с крыши состоит из желобов, труб и воронок. Если желоба можно изготовить самостоятельно, воронки (с широким горлом, накладные или проходные) желательно использовать готовые. Желоба могут иметь закругленную форму или представлять собой прямоугольный короб. Своими руками можно изготовить водоотливы любой формы.

Прямоугольный желоб изготавливается из полосы листовой стали, толщина которой не превышает 1 мм. Чтобы согнуть металл проще всего использовать соответствующий станок, но можно работы выполнить и при помощи киянки. Закругленный желоб представляет собой половину тонкостенной стальной трубы, разрезанной вдоль по центральной оси. Трубы следует резать острыми ножницами по металлу. При использовании болгарки существенно возрастает вероятность быстрой коррозии срезов, а затем всего желоба
.

Изготовленные своими руками элементы системы водослива требуется защитить от коррозии при помощи защитно-декоративных лакокрасочных материалов. Особое внимание следует уделить кромкам и местам стыков смонтированной конструкции.

Расчет системы водослива

Расчет водосточной системы выполняется на этапе проектирования дома. При разработке схемы кровли требуется определить диаметр водостоков и места расположения воронок. В продаже чаще всего встречаются водостоки стандартных диаметров – 80 мм, 100 мм, 125 мм. Воронки должны устанавливаться с промежутком не более 24 метров, оптимальное расстояние между двумя воронками составляет 8-12 метров – в этом случае не требуется выполнять значительный уклон желобов.

Способность системы эффективно отводить талые и дождевые воды рассчитывается исходя из следующих параметров: на 1 кв. м кровли (в горизонтальной проекции) должно приходиться 1,5 кв. см. площади сечения водосточного желоба и воронки. Расчет для водостока диаметром 100 мм: площадь сечения желоба составляет 78,5 кв. см., что позволяет обеспечить отвод ливневых стоков с крыши, площадь горизонтальной проекции которой достигает 52 кв. м.

В расчеты вносятся соответствующие поправки, если климат региона, где возводится дом, характеризуется засушливостью или количеством осадков выше средних показателей.

Разработав общую схему конструкции для отвода дождевой воды с крыши, можно воспользоваться специальной программой для точных расчетов, которую предоставляют различные производители материалов для монтажа систем водослива.

Проектируя конструкцию, требуется учитывать вес ее элементов. Особенно внимательно следует отнестись к системам из тяжелых материалов, поскольку они создают серьезную дополнительную нагрузку на фундамент. В частности, на дома с ленточным фундаментом не рекомендуется монтировать желоба и трубы из меди.

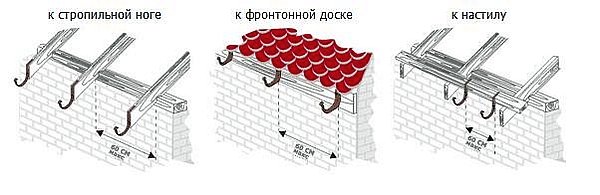

Принцип установки кронштейнов

В первую очередь необходимо выбрать тип крепления горизонтальных элементов системы. Край карнизного свеса должен нависать над серединой желоба. Крепление всех элементов должно осуществляться на саморезы. Существуют различные варианты установки кронштейнов.

1. Монтаж желобов может осуществляться на металлические крюки, закрепленные на основании кровли. Кронштейны устанавливаются до монтажа кровельного покрытия. Чтобы обеспечить требуемый угол наклона желоба, крюки следует заводить на опору на разное расстояние. Места установки воронок необходимо определить заранее.


   Монтаж по такому принципу рекомендован для желобов из тяжелых материалов, а также для снежных регионов.

2. Кронштейны монтируются на стропила до укладки кровельного пирога. Данный вариант подходит для относительно легких систем водоотлива.
3. Крюки для желобов устанавливаются на лобовую (торцевую) доску. Данный вариант менее надежен, так как под высокой нагрузкой крепеж может быть вырван. Решение подходит для пластиковых систем с кронштейнами, рассчитанными на крепление к вертикальной поверхности, и используется при отсутствии опасности схода снега с крыши.
4. Кронштейны фиксируются к стене постройки. Такой принцип установки желобов практикуется в случае небольших карнизных свесов дома.

Преимуществом третьего и четвертого вариантов является возможность монтажа кронштейнов после полного завершения работ по обустройству кровли.

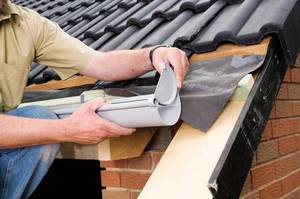

Монтаж конструкции своими руками

Если кронштейны устанавливаются на основание кровли, крюки предварительно следует изогнуть – угол изгиба должен соответствовать углу наклона ската кровли. В первую очередь выполняется монтаж кронштейнов для водосливных воронок. Далее расстояние между местами установки водосточных труб требуется разделить на минимально допустимый шаг установки кронштейнов. Данный показатель зависит от материала изготовления желобов. К примеру, рекомендуемое расстояние между соседними крюками для элементов из стали составляет 0,9 м, для пластиковых желобов – 0,6 м.

После разметки мест крепления следует натянуть шнур, который обозначит угол наклона желоба. Чтобы вода могла эффективно сливаться, перепад высот должен составлять не менее 2-3 мм на метр желоба
.

Очередность установки элементов своими руками зависит от особенностей конкретной системы. В одних случаях в первую очередь монтируются воронки, в других – желоба. Разметка ведется от воронки, которая должна располагаться ниже уровня желобов. Стандартная длина водосливного желоба составляет 3 или 4 метра. Крайний элемент подрезается при подгонке по длине. Стальные или алюминиевые желоба режутся ножницами по металлу, пластиковые – ножовкой по дереву. На концах смонтированной своими руками линии желобов может устанавливаться наружный или внутренний поворот, соединитель или заглушка.

Желоба между собой скрепляются клеевым или бесклеевым способом, на уплотнителях, с применением силиконового герметика. Вид крепления определяется характеристиками материала и рекомендациями производителя. Между желобом и воронкой обычно предусматривается создание стыка с зазором для температурной деформации, что требуется учесть при проектировании системы
.

Между воронкой и вертикальной водосточной трубой должно располагаться два колена и прямой отрезок трубы. В нижней части вертикального водостока выполняется монтаж стандартного сливного колена (специального колена, снабженного выносом под углом 45 градусов), если предполагается отвод осадков непосредственно на поверхность или в емкость для сбора дождевой воды.

Каждая из разновидностей и марок системы отвода воды имеет свои особенности, поэтому в ходе работ по установке требуется строго соблюдать рекомендации производителя
.

Обслуживание водосточной системы

Чтобы водосточная система прослужила длительное время, требуется не только правильная сборка конструкции, но и своевременный уход за ней. Распространенной причиной различного рода повреждений является скопившаяся в желобах вода. При длительном воздействии влаги на стальные детали с поврежденным защитным покрытием возникают очаги коррозии, замерзание воды приводит к разрывам пластиковых элементов.

Скопление воды обычно обусловлено засорением водосточной системы листьями и другим мусором. Засорения также приводит к тому, что вода, стекающая с крыши, переполняет желоба и переливается через края, попадая на фасад дома. Желоба требуется регулярно очищать, особенно в период листопада, а на воронки водосточных труб рекомендуется установить специальные сеточки, предотвращающие попадание внутрь крупного мусора.

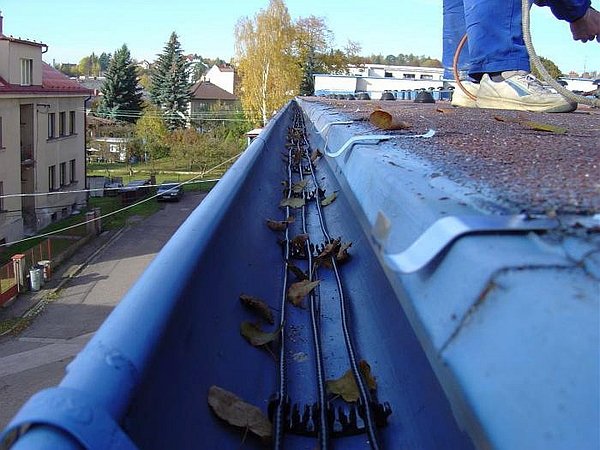

В районах со снежными зимами важно принять меры по защите системы водоотлива. Чтобы обезопасить конструкцию водостока от повреждения пластами снега, сходящими с кровли, на крыше устанавливаются снегозадержатели. Для предотвращения образования наледей и сосулек, а также с целью исключить замерзание воды в желобах и трубах, по краю кровли и в водосточной системе можно проложить греющий электрический кабель – данное решение успешно зарекомендовало себя в регионах, для которых характерно частое чередование оттепелей и заморозков.

Эффективная водосточная система, монтаж которой можно выполнить своими руками, надежно защитит строительные конструкции и фундамент дома от повреждений, вызванных систематическим воздействием влаги.

Слив с крыши дождевой воды происходит при помощи водостоков, которые служат для конструкционной защиты домов от неблагоприятного воздействия осадков из атмосферы. Талая и дождевая вода могут содействовать подтоплению фундамента, разрушению отмостки, порче внешнего вида здания. Сливы для крыши – это система желобов и труб, которые крепятся муфтами, соединительными элементами и прочими крепежными деталями.

Водосток с крыши, помимо отсутствия скоплений воды возле дома, позволяют существенно продлить период эксплуатации фундамента здания.

Сливы для крыши, имея современный усовершенствованный вариант, способны не только предохранять, но и украшать фасады строений.

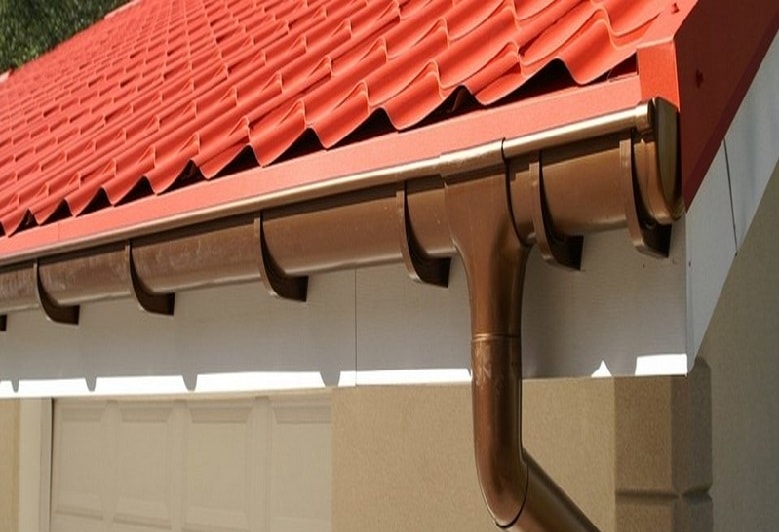

Металлические водосточные системы

Основой для изготовления металлических водосточных систем является оцинкованная сталь, медь, алюминий и цинк-титановые сплавы.

Металлический водосток пользуется широкой популярностью благодаря сочетанию эстетики, прочности и пожаробезопасности.

Один из самых недорогих вариантов – это оцинкованная сталь. Главный минус такого материала – низкая стойкость к коррозии. В сочетании с пластиковыми покрытиями (пурал, пластизол) можно не только продлить срок эксплуатации, но и придать водосточной системе дополнительную декорацию на кровле.

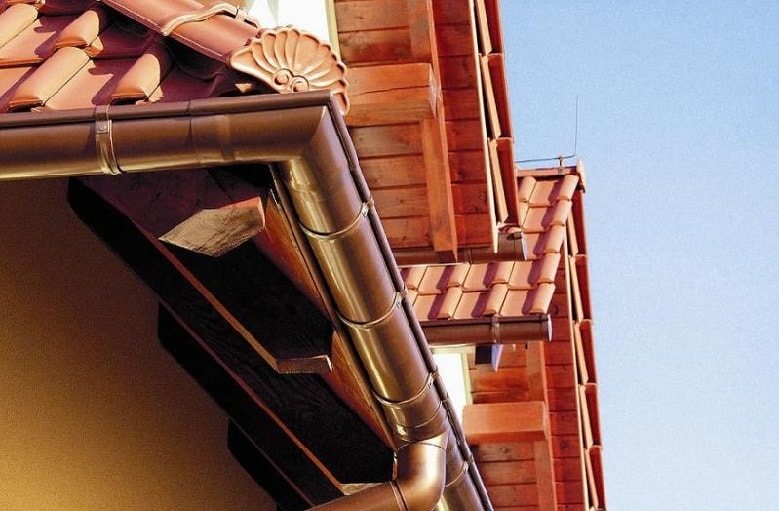

Сливная медная система наиболее долговечна, но и обладает более дорогой стоимостью. При использовании в качестве покрытия патины не только повышается эксплуатация, но и придается изысканность во внешнем виде. Наиболее часто водостоки из меди сочетаются с черепичными крышами. Усложненный вариант – установка радиусного желоба, описывающего фасад здания (паяный или сварной).

Водостоки, выполненные из цинк-титанового сплава, имеют поверхность из образованной естественным путем патины — щелочного цинкового карбоната.

Эксплуатационный срок таких водоотливов более века, если отсутствует контакт с медным либо железным элементом.

Пластиковые сливы

Сливы из пластика для крыш обладают вполне доступной стоимостью и удачным сочетанием длительной эксплуатации с удобством при монтаже. В комплект пластиковых водостоков входят:

• желоба;
• трубы;
• воронки;
• муфты;
• крепежные, угловые, соединительные элементы;
• патрубки.

Устройство водостоков

Для того чтобы сделать слив кровли, имеется несколько способов.

Герметично соединить стены и скат можно, если использовать слив, у которого присутствует двойной нахлест. На кровле, уклон которой составляет более 300 градусов, необходимо устройство дополнительных систем из покрывающих отливов и уголков.

Ширина тех частей, которые укладывают на черепицу, должна составлять не меньше 10 см, а вертикальных — больше 7,5 см. Сливные уголки нужно крепить при укладке шиферной плитки или черепицы. Вертикальные части уголков должны быть прижаты к стенке. Сверху ее перекрывает ступенчатый слив. Верхние края уголков загибаются и закладываются в кладочные швы. Затем закрепляются при помощи клиньев и расшиваются раствором цемента.

Сделать металлические сливы на крышу, где покрытием служит профилированная черепица, можно при помощи одинарного нахлеста. В таких случаях на кровле лист металла одним краем вставляется в кладочный шов, а второй опускается и заводится за следующую сторону гребня.

Прямоугольное и круглое сечения водостоков.

Существуют системы с двумя видами сечений: прямоугольное и круглое.

При самостоятельном устройстве слива для отвода дождевой воды следует учитывать, что прямоугольное сечение водостока является более сложным при монтаже, но позволяет придать сооружению современный и привлекательный вид.

Для любых видов кровли имеется возможность выбора подходящей цветовой гаммы. Установка профиля-квадрата рекомендуется в районах, где выпадает большое количество осадков. В таких ситуациях устройство помогает обеспечению лучшего отвода воды.

Элементы, входящие в комплект ПВХ-слива, можно крепить между собой клеем либо при помощи жесткого сцепления, в качестве которого выступают прорезиненные составляющие конструкции.

Клеевые соединения считаются наиболее надежными и их легче установить.

Резина же может прийти в негодность и потерять качественные свойства. В соединения может забиваться различный мусор, который будет создавать препятствия для нормальной работы водосточных систем.

Сливы пластиковые имеют ребра жесткости, которые придают прочность системе. Но, если не соблюдать правила , все эти преимущества конструкции сводятся к нулю.

Некторые особенности монтажа сливов.

Требования, предъявляемые к монтажу:

• промежуток между креплениями должен составлять не больше 60 см;
• одной водосточной трубой должна обслуживаться кровля, площадь которой не превышает 100 м 2 ;
• общий должен быть 0,5 см на каждый м погонный;
• при необходимости установки соединителей, воронок, углов ближний кронштейн располагается на расстоянии не больше 5 см;
• во избежание протечки дождевой воды на крышу внешний бок трубы должен иметь 0,5 см уклона.

Цементные сливные системы для крыш имеют ряд преимуществ: надежная эксплуатация, простота при монтаже и сравнительно невысокая стоимость. Существенный недостаток – усадка. На сегодняшний день такие системы применяют очень редко. Зачастую они встречаются в скатных кровлях старых построек.

Регулярная очистка водосточной трубы

Исправная работа водосточных систем обеспечивается не только правильным подбором качественных элементов конструкции и грамотным монтажом, но и регулярной очисткой кровельных сливов. Особенно это касается осенней чистки.

Дополнительно устанавливается сетка, которая скапливает в себе мусор.

В современных водосточных системах не требуются особые мероприятия по уходу за ними. Им не требуется окраска или применение других антикоррозийных средств. Но нужно соблюдать правильную транспортировку, монтаж и чистку поверхностей во избежание появления мелких царапин.

Для предупреждения попаданий в желоба и трубы вместе с дождевой водой различного мусора рекомендуется установка специальных сеток. Если же профилактика оказалась недостаточно эффективной, то сделать удаление мусора можно сильной струей воды из шланга для поливки.

Можно также выполнить водосток, где имеется встроенная система против обледенения, в состав которой входят кабели, датчики температуры и влажности.

Техническая новинка, которая применяется в обслуживании водосточных систем, – это установка роботизированных устройств. Они осуществляют безопасную и эффективную чистку труб. В данный агрегат входит интеллектуальная система распознавания, которая способна к оценке характера и степени загрязнения, определению необходимого числа проходов, расчету интенсивности очищения. Всю работу по очистке она способна сделать самостоятельно. Такая система очень подойдет тем, кому нет времени возиться с водостоком.

Какая бы конфигурация крыши у здания или сооружения не была, она в любом случае аккумулирует воду, выпадающую во время дождя или образующуюся во время таяния снежного покрова и льда. Для удаления скапливающихся атмосферных вод используются различные виды сливов. Их предназначением также является предотвращение постоянного попадания воды на стены зданий, цокольные этажи и фундаменты. В течение столетий отливы выполняют не только утилитарную функцию, но и являются важными элементами декора домов.

Классификация отливов

Применительно к крышам, отливы — это все системы для стока
поверхностных вод, используемые в здании. Они включают водосливные системы самой кровли, различные желоба и отводы, концентрационные воронки и системы водосточных труб и водоотводов. Принимая во внимания тот факт, что крыша подвергается резким колебаниям температуры и влажности, отливы производятся из прочных долговечных материалов
.

Металлические

• Оцинкованные отливы.
  Такие водоотливы изготавливаются из листов стали толщиной около миллиметра и затем покрываются слоем цинка. Они достаточно устойчивы к механическим воздействиям, мало подвергаются коррозии и довольно долговечны. Без покраски или дополнительного покрытия они всегда одного серебристого цвета.
• Отливы с полимерным
  (полиэстер, пластизол, пурал) покрытием
  . Эти изделия изготавливаются в большом выборе цветов. Металлические водоотливы с полимерным покрытием выдерживают температуры от -45 до +70°С.
• Алюминиевые отливы
  . Имеют высокую прочность, легко очищаются водой, но имеют высокую стоимость. При изготовлении такие отливы хромируют, а после их покрывают синтетическими смолами и обжигают. Это придаёт поверхности идеальную гладкость и очень высокую устойчивость к выцветанию. Алюминиевые сливы могут быть покрыты и специальными цветными лаками.
• Медные отливы
  . Они относятся к специальным отливам, изготавливаемым из чистых медных листов или с оксидированной или латунированной поверхностью. Медные сливы отличаются высокой надёжностью, долговечностью и красотой. Недостатком является очень высокая цена.

Пластиковые (ПВХ, полиэстер и пластизол)

Имеют широкую палитру цветов. Эти изделия отличаются достаточной износостойкостью
, устойчивы к большим перепадам температуры (±50°С), химическим воздействиям и ультрафиолету, просты в обслуживании и уходе и легко монтируются.
Эластичные, упругие, легкие и прочные современные пластики способны выдерживать высокое давление при образовании льда, а также сильные ветровые нагрузки. Кроме того, пластиковые отливы имеют высокую шумопоглощающую способность
, что обеспечивает дополнительный комфорт их использования. Элементная конструкция сливов позволяет существенно упростить монтажные работы. Главным достоинством этих сливов является их малая стоимость.

Керамические и каменные

Специальные отливы, которые используются на крышах, изготовленных из натуральной черепицы. Очень долговечные и износостойкие
, но хрупкие и шероховатые, что усиливает скопление мусора. Керамические сливы всегда монтируются из заранее изготовленных небольших элементов, что позволяет производить монтаж очень быстро
.

Выбор слива

Форма отлива не имеет принципиального значения. Она может быть треугольной, круглой, овальной, трапециевидной или прямоугольной. Сильно отличаются и размеры сливов. Желоба, как правило, производятся в стандартных размерах
от 7 до 20 см, а трубы с оригинальным сечением — от 5 до 16 см. Форма желоба по своей сути несёт декоративную функцию, в то время как размеры сечения требуют обязательных расчётов с точки зрения пропускной способности
. Кроме того, при выборе отлива важно наличие ряда свойств и характеристик:

• высокая прочность;
• наличие антикоррозийного покрытия;
• достаточная сопротивляемость деформациям и механическим нагрузкам;
• экологическая безопасность;
• красивый внешний вид.

При принятии решения об устройстве отлива необходимо учитывать, что промышленно изготовленные изделия обладают рядом преимуществ перед изготовленными самостоятельно. Готовые системы водосливов имеют достаточно точные расчёты
пропускной способности, предусматривают все необходимые соединения и элементы для эффективного функционирования всего устройства водоотведения с крыши. Обычно в комплект водослива

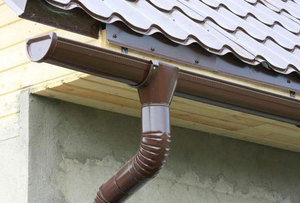

входят трубы, пластиковые желоба , воронки с мусоросборниками, тройники, крюки для подвеса, хомуты, угольники и заглушки.

Даже при самостоятельном обустройстве отливов дома имеет смысл приобрести готовые элементы,
так как при необходимости они могут быть изготовлены по индивидуальному заказу (как правило, длина изделий до 4,4 м и толщина листа или стенки изделия до 1,5 мм) и обладают:

• разнообразием форм и цветов;
• надежностью и долговечностью;
• легкостью и простотой монтажа и ухода;
• отсутствием необходимости в повторной антикоррозийной обработке.

Но и стандартный набор цветов, длин, сечений и диаметров труб и желобов позволяет подобрать требуемую комбинацию элементов водоотводящей системы практически для любого здания
или сооружения.

При выборе отливов наибольшее внимание следует уделить трём параметрам материалов
, которые оцениваются по пятибалльной шкале:

• коррозионная стойкость;
• устойчивость к выцветанию;
• устойчивость к механической обработке.

В настоящее время не существует материала, который бы имел все высшие показатели, поэтому в конкретном случае выбирается тот, который имеет нужные характеристики
. В дополнение, при самостоятельном монтаже необходимо обратить внимание на температурные режимы, при которых могут производиться работы по сгибу листов, труб и желобов.

Расчет сечения отлива

Для оборудования эффективно работающего отлива необходим расчёт его способности пропуска необходимогоколичества воды.

Обычно используется простой расчёт
, когда на 1 м² одного ската крыши требуется 1,5 см² сечения отлива независимо от его формы. Такой расчёт не совсем верен, так как не принимается во внимание высота крыши. На самом деле величина угла наклона крыши определяет в значительной степени скорость ската воды с крыши и, следовательно, её аккумуляции в отливе. Более точная формула определения эффективной площади кровли такова:

S эф. кровли = L крыши x (L ската + H крыши/2).

Часто вместо расчётов используют усредненные значения, которые в климатических условиях России позволяют обеспечить хороший водоотвод:

• для малых площадей ската крыши пригодны желоба с сечением от 8 до 11,5 см и водосточные трубы диаметром 5−7 см;
• при площади ската менее 100 м², то сечение желоба увеличивается вплоть до 13 см, труб до 10 см;
• если эффективная площадь крыши ещё больше, то следует выбирать отливы с желобом — 14−20 см, а трубы — 10−16см.

На любой скат требуется пара желобов с уклонами в сторону водоотводных труб, с сечениями обеспечивающие пропуск воды согласно расчёту или с небольшим запасом. Для определения количества водосточных труб
и общей длины и количества отливов необходимо определить длину периметра крыши, наметить места расположения труб, с учётом требований расчёта и увеличить их, если этого требуют эстетические соображения.

В любом случае максимум на любые 8 метров желоба
должна быть хоть одна сточная труба.

Количество отливов будет равняться периметру кровли делённое на длину одного изделия за вычетом нахлёста. Все места выходов стока должны быть обеспечены водоотводами и дренажом заранее.

Монтаж желобов производится обязательно с уклоном не менее 1 см на 3 м желоба, что обеспечивает свободное стекание воды. При этом также удаётся избежать скопления листьев
, шишек и другого мусора по длине желоба. Такой уклон позволяет не допустить скопления воды в желобе, что особенно опасно при переходе температуры воздуха к минусовым значениям.

Монтаж отливов

Кроме информации, полученной при расчёте сечения, длины и количества элементов водоотводной системы, до начала монтажа надо учесть следующее
:

1. Необходимо приобретение дополнительных элементов системы, таких как концевые заглушки, вставки и крепеж.
2. Должна быть обеспечена надежность
   крепления.
3. Подземный и наземный дренаж должны обеспечить отвод воды от отмостки и фундамента.
4. Система должна быть удобна
   для обслуживания (чистки) и ремонта.
5. Монтаж желобов производится до обустройства гидроизоляции крыши.
6. Соединение блока водоотвода следует производить на земле, а потом уже крепить на кронштейны всю сборку.
7. Места нахлеста отливов не должны
   совпадать с кронштейнами. Для этого желоба подрезаются по длине.

Перед началом монтажа отливов готовится все необходимое. Для монтажа пластикового слива
необходимо следующее: ножовка по металлу, шуруповерт, струбцина, молоток, напильник, уровень, шнур, рулетка, карандаш, желоба, соединительные вставки, концевые заглушки, кронштейны, водосточные трубы, хомуты для крепления труб, тройники (угловые вставки), крепеж (саморезы).

Этапы монтажа

1. Установка воронок для слива воды. В 15 см с обеих сторон воронки крепятся держатели.

2. Разметка прямой (трассировка), вдоль которой будет установлен желоб. Она проводится с учетом требуемого уклона.

3. Через 0,5 м намечаются места крепления кронштейнов. Если имеются изгибы желоба, то в этих местах ставятся дополнительные кронштейны. Сначала делается вся разметка и только после этого они крепятся. Как правило, держатели закрепляют к мауэрлату.
4. При монтаже отливов между желобом и кронштейном вставляться мягкие подкладки
   (фторопласт, резина).
5. После монтажа всю систему проливают водой
   и проверяют, нет ли где течи или зон накопления жидкости.

Во время монтажа надо соблюдать следующее:

• Монтаж водоотводной системы осуществляется сверху вниз.
  Сначала закрепляют горизонтальные элементы, а затем монтируются водосточные трубы.
• Слив монтируется раньше
  , чем финальная гидроизоляция кровли.
• Крепление желобов производится на кронштейны, которые крепятся к лобовой доске, либо к стропилам, либо к кровельным доскам. Кронштейны устанавливаются так, чтобы вода при интенсивном дожде попадала в центр желоба, а не за его край.
• Для предотвращения образования плесени и грибков желоб должен быть не ближе 5 см
  от стены.
• Под водосточными трубами должны устанавливаться приемники ливневой канализации.
  Нижний край трубы должен быть удален от земли не менее, чем 15 см.

Сливы надо регулярно
чистить, удаляя мусор, что можно делать, используя струю воды под достаточно высоким напором. Для предотвращения замерзания воды в водоотводе и связанных с этим негативных эффектов желательно использовать нагревательные элементы водоотводных систем, которые укладывают прямо в желоба.

Как бы хорошо не были сделаны кровельные отливы, они не смогут полностью защитить здание от негативного атмосферного воздействия. В связи с этим необходимо защищать
окна и цоколь дополнительными водостоками. Кроме того, рекомендуется проводить ежегодные профилактические работы. Это позволит значительно продлить период нормального функционирования водосточной системы и предотвратит возможность аварийных ситуаций.
