При обустройстве автономной системы водоснабжения приходится тщательно подбирать не только насос, но и разнообразную защитную трубопроводную арматуру. Среди важных приспособлений одно из значимых мест занимает обратный клапан для насосной станции, который помогает поддерживать стабильное давление в гидросистеме. Он предотвращает преждевременный износ насосного оборудования и предупреждает сбои в работе.

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

  • Донные.
    Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
  • Трубопроводные.
    В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях «сухого хода» станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

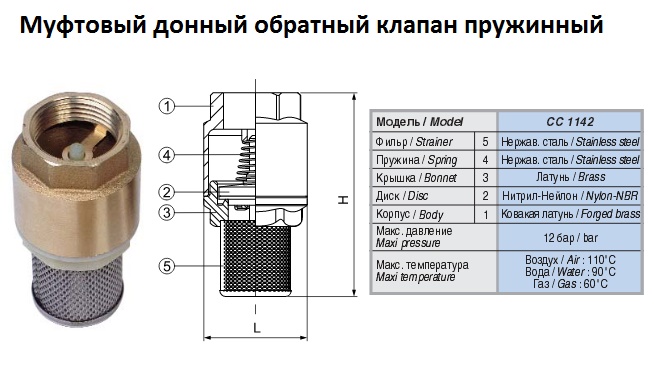

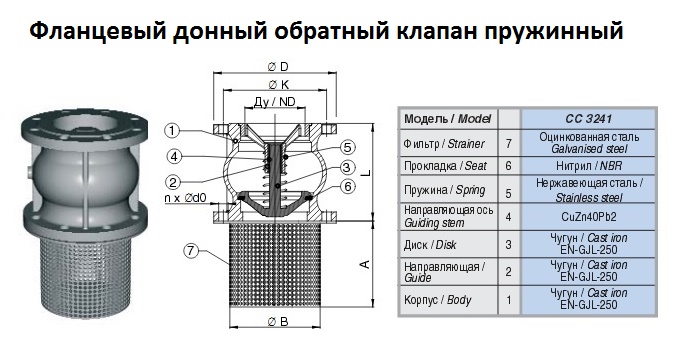

Донный обратный клапан

Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.

Задача донного обратного клапана заключается в сохранении воды в системе и поддержании рабочего уровня давления (+)

По конструктивной специфике донные обратные клапаны подразделяются на:

  • Пружинные.
    Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
  • Створчатые
    . Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

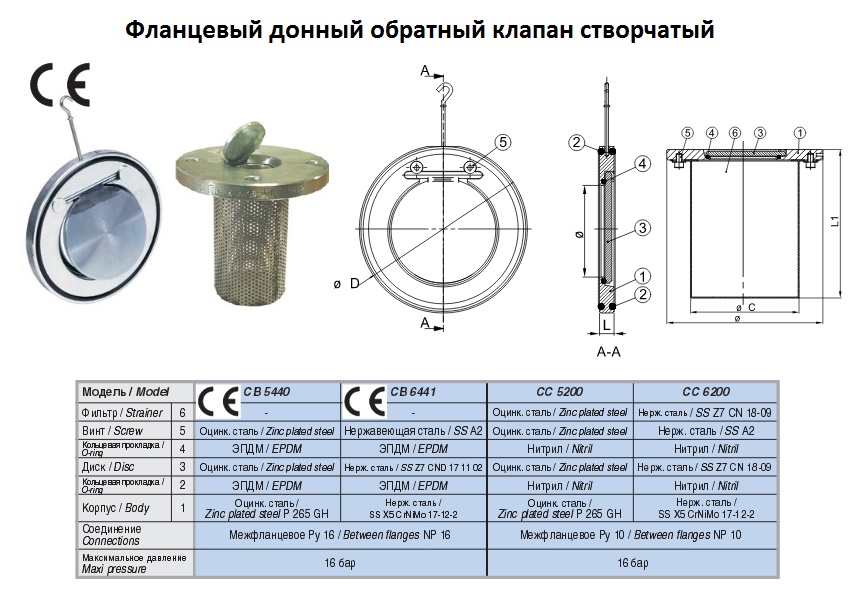

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Под давлением воды пружина устройства сжимается, а прикрепленный к ней запорный диск открывает путь потоку только в одном направлении

Муфтовые соединения обратных клапанов проще в установке, но требуют периодического контроля состояния, особенно при работе с вибрационной помпой

Створчатый обратный клапан — самый простой в эксплуатации ремонтопригодный вариант устройства, створка которого открывается только в одном направлении под напором откачиваемой воды (+)

Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 — 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной «начинки» от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.

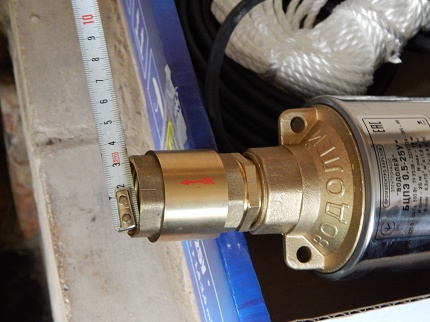

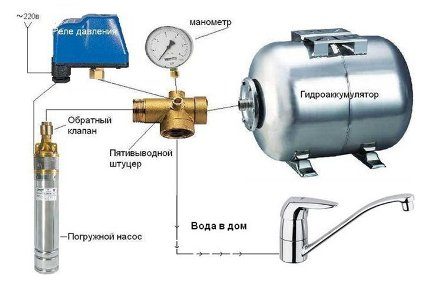

Обратный клапан в насосной системе с погружным насосом устанавливается сразу после агрегата на входе всасывающей трубы

Обратный клапан поддержки давления

Существует несколько конструкций обратных клапанов для трубопроводов с общим принципом работы. Все они должны обеспечивать однонаправленное движение рабочей жидкости, для чего внутри имеют запорный механизм. Он открывается по направлению потока, не препятствуя ему, а при попытке обратного тока воды незамедлительно закрывается.

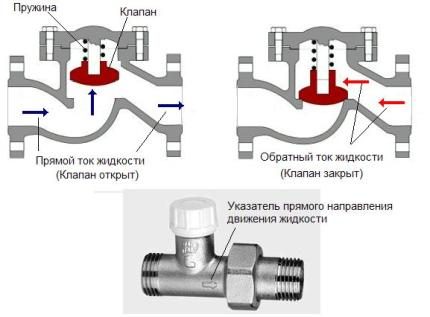

При прямом движении воды затворный элемент в клапане отодвигается в сторону, а при обратном – закрывает трубу наглухо (+)

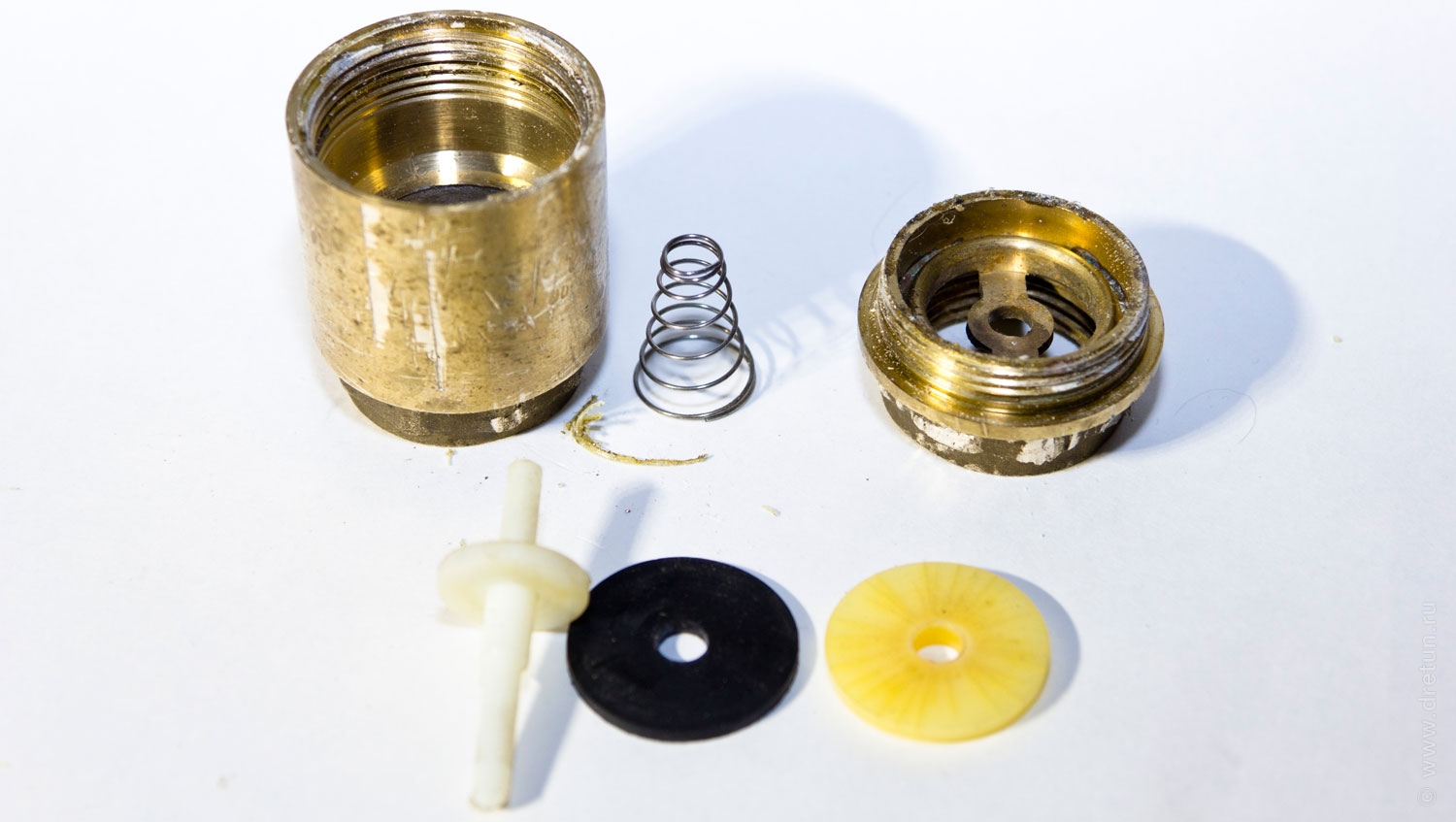

Обычный обратный клапан состоит из:

  • корпуса;
  • запорно-регулирующего элемента (рабочего органа);
  • пружины (в ряде моделей она отсутствует).

Энергия напора воды, текущей в прямом направлении, отжимает запорный элемент от седла, создавая тем самым рабочее окно для беспрепятственного движения жидкости. А при изменении тока на обратный этот затвор под действием пружины и водного давления возвращается на исходное место, перекрывая трубопровод.

Изделия данного вида трубной арматуры различаются конструктивно, используемыми при штамповке материалами, а также способом крепежа к трубам. При этом практически все разновидности обратных клапанов могут использоваться при монтаже насосных станций, но не всегда это бывает практично и целесообразно.

Виды изделий по конструкции

Запорный элемент может передвигаться параллельно, перпендикулярно и под углом к оси трубопровода. Чаще всего при сухих трубах он в седло опускается под собственным весом. Поэтому при монтаже отдельных моделей обратных клапанов необходимо следить не только за стрелкой направления потока, но и за правильностью расположения крышки, где размещена направляющая для движущейся запорной детали.

В зависимости от конструкции затвор внутри обратного клапана сдвигается, поворачивается либо поднимается (+)

Внутренний запор в обратном клапане может быть выполнен в виде:

  • золотника, состоящего из штока и запирающих тарелок;
  • цельного либо разделенного на две створки диска;
  • шарика с пружинящим механизмом и уплотняющими прокладками.

В клапанах с диаметром больше 400 мм диск при возвращении в седло достаточно сильно ударяется о корпус, что неизбежно ведет к поломке устройства. Чтобы избежать преждевременно износа арматуры, подобные затворы оснащают гидравлическими демпферами, которые делают ход диска плавным. Однако в быту такие безударные обратные клапана не используются. В продаже есть более простые и дешевые аналоги.

Если обратный клапан нужен небольшого размера, то модель стоит выбирать либо шаровую, либо двустворчатую. В первом случае внутри перемещается небольшой шарик по и обратно движению воды, а во втором – перекрытие трубы производится за счет двух половинок диска закрепленных на одном стержне. Корпус обоих изделий получается малогабаритным из-за отсутствия внутри движущегося золотника с широким шагом перемещения.

Также существуют конструкции невозвратного типа с принудительным открытием/закрытием затвора. Управление потоком в этом случае производится за счет механических либо ручных устройств. Однако подобная обратно-запорная арматура в быту с насосными станциями не применяется. Она попросту для насосов не нужна.

Разновидности по типу крепления

Помимо конструктивных различий в рабочем элементе обратные клапана, используемые для установки с насосными станциями, различаются и по способу крепления. Выбор здесь зависит от материала трубопроводов и технологии их соединения.

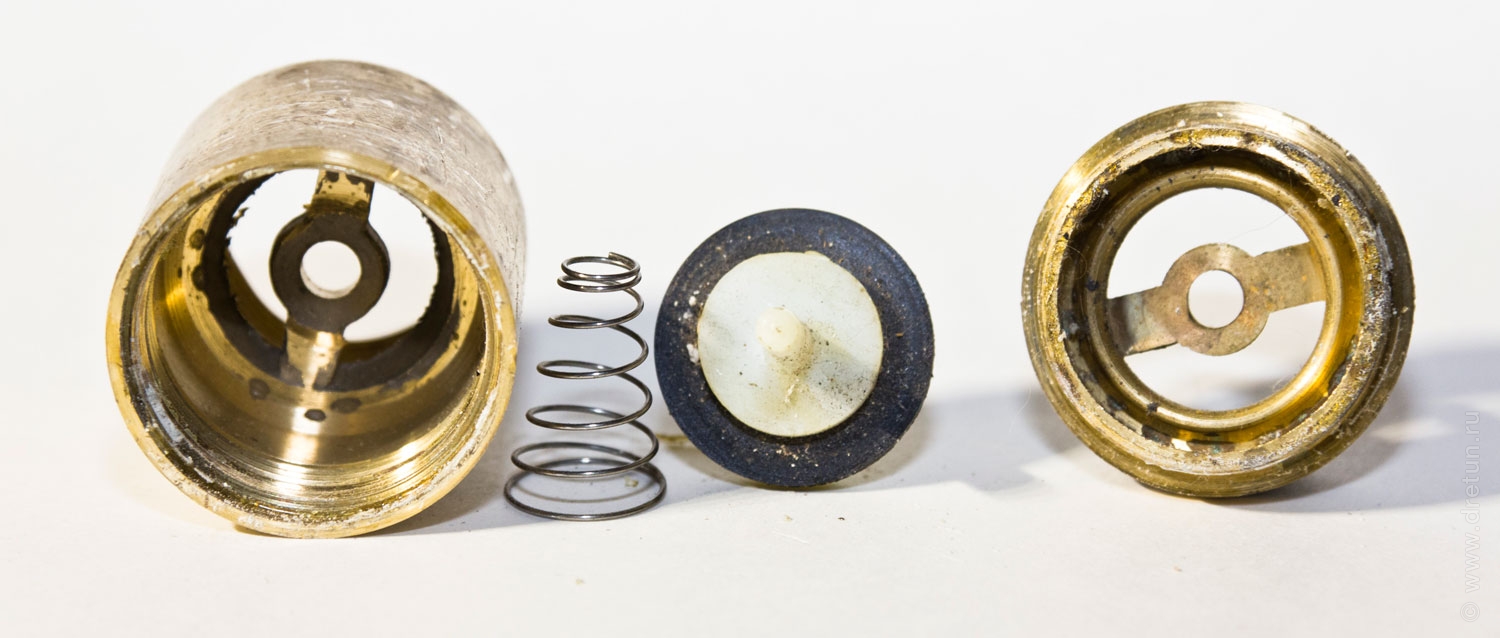

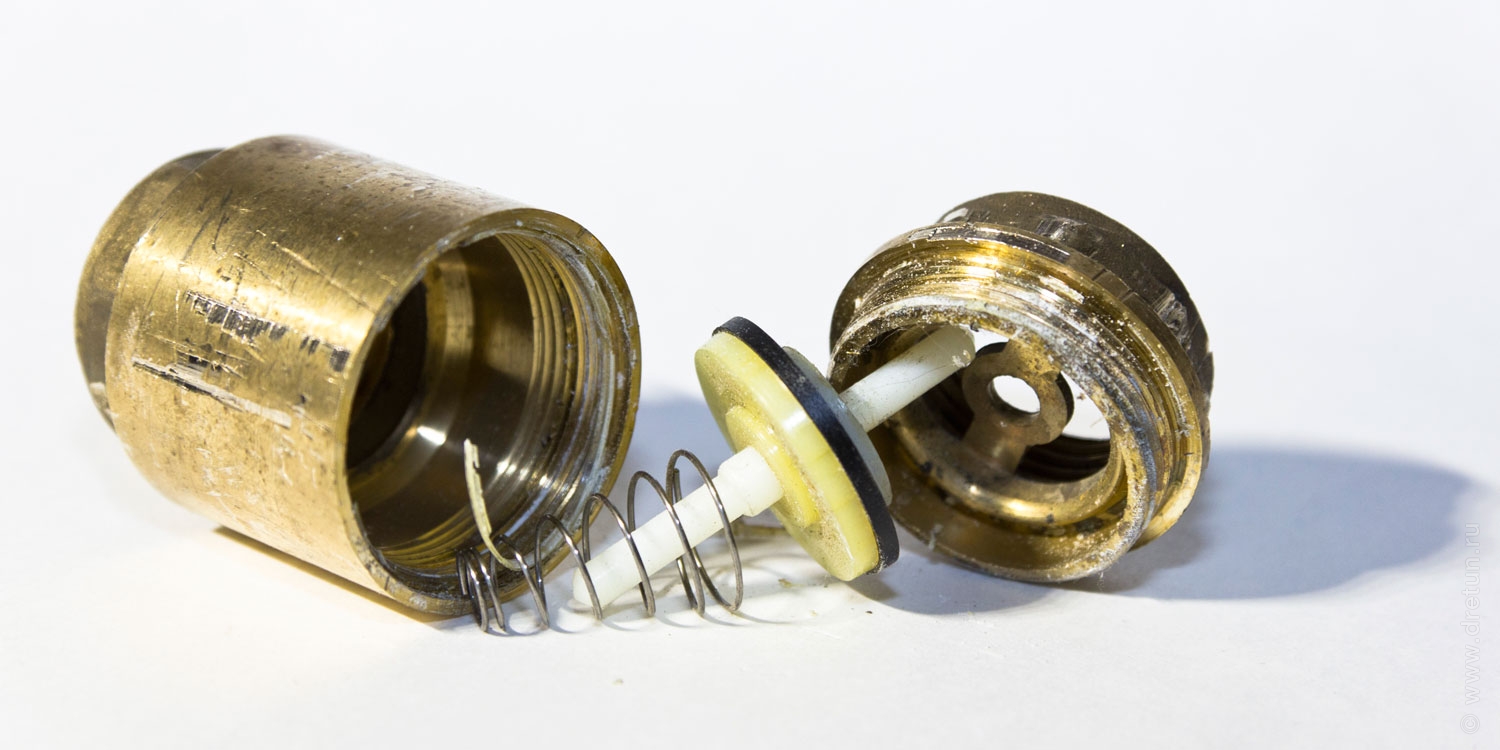

Муфтовый обратный клапан с подъемно-пружинным механизмом состоит из латунного корпуса с резьбовой нарезкой (1, 2), золотника (3), пружины (4), золотниковой тарелки-запора (5) и прокладки (6)

По способу соединения с трубами обратные клапана подразделяются на:

  1. Муфтовые.
  2. Фланцевые.
  3. Межфланцевые.
  4. Наварные (под сварку).

Первая разновидность с трубопроводами соединяется посредством резьбового перехода, а вторая подключается благодаря фланцам с уплотнителями. Межфланцевые обратные клапана вовсе не имеют собственных креплений, их фиксируют между фланцами других элементов водопровода с помощью длинных шпилек.

Вариант под приварку больше предназначен для использования в трубопроводах, по которым перекачиваются агрессивные среды. С насосными станциями их не монтируют. Обратные клапана с межфланцевым креплением выпускаются только в дисковом или двустворчатом исполнении.

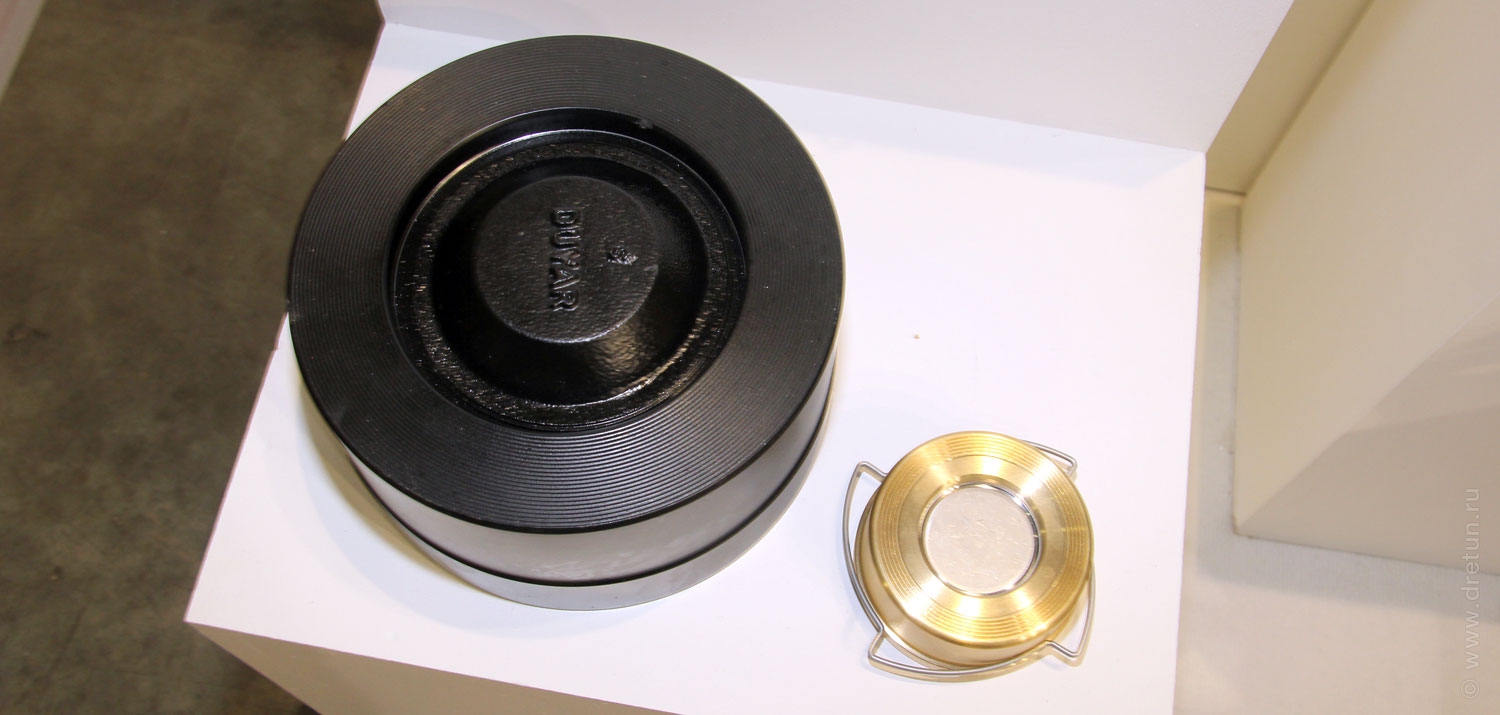

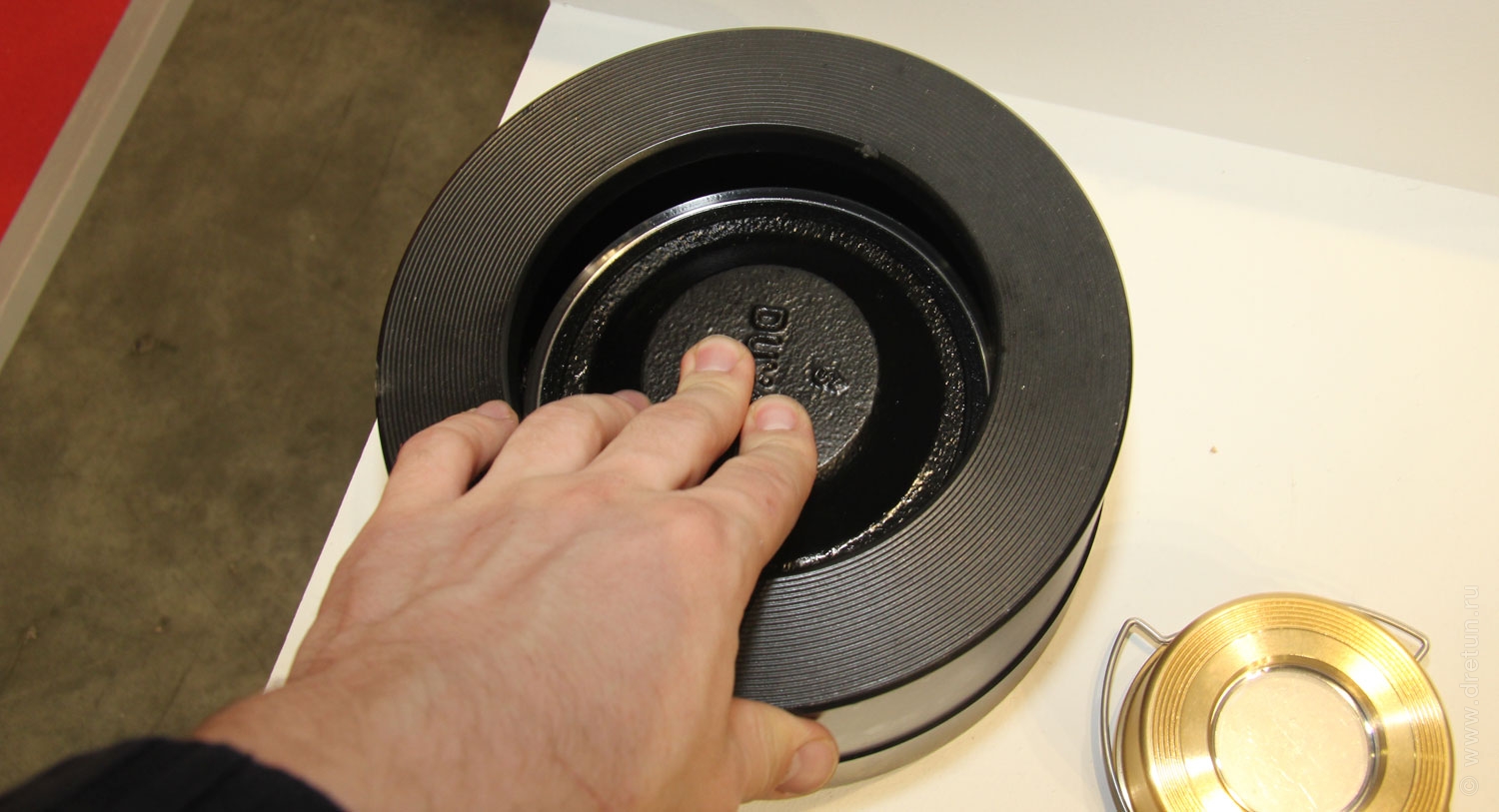

Межфланцевые изделия отличаются малыми габаритами и достаточно высокой ценой, их устанавливать на трубы разрешается как горизонтально, так и вертикально

Для систем водоснабжения чаще всего выбираются обратные клапана с подъемно-пружинным механизмом запора и муфтовым соединением. Их проще монтировать и демонтировать, а также подвергать ремонту путем замены пружины, которая является самым слабым звеном в данной трубной арматуре.

Вариации по материалу изготовления

Корпус обратного клапана может быть:

  • бронзовым;
  • латунным;
  • чугунным;
  • стальным из нержавейки;
  • пластмассовым.

Самыми долговечными являются модели из нержавеющей стали, они меньше всего подвержены коррозийным процессам. Из чугуна обратные затворы получаются громоздкими, поэтому в быту их редко можно встретить. Их в основном применяют на трубах с большим сечением. К бытовым насосным станциям подобные трубы не подсоединяются.

Наиболее популярные изделия – из латуни. Этот металл сравнительно дешев, не ржавеет и оптимально подходит ко всем видам труб. Пластмассовые изделия стоит брать только для магистралей с малым напором и полипропиленовых трубопроводов.

Основные поломки обратных клапанов происходят из-за износа пружины, для коттеджа стоит подбирать изделие с возможностью ее замены своими руками

Рабочий запорный элемент изготавливается из:

  • нержавейки;
  • алюминия;
  • пластиков.

В принципе все эти материалы одинаково хороши. Запорные детали небольшие по размерам и всегда выполняются высокопрочными и долговечными. Поломки чаще всего возникают в пружинном механизме. Поэтому пружины в подавляющем большинстве моделей идут из нержавеющей стали, которая славится своими антикоррозийными характеристиками и надежностью.

В магазинах также можно найти комбинированные обратные клапана, корпуса и крышки которых выполнены из разных материалов. Каждый производитель стремится удешевить свою продукцию и предложить рынку какую-нибудь новинку. Благо вся арматура проходит испытания, надо лишь требовать сертификат соответствия на соответствующие нормы и стандарты.

Чтобы добиться герметичности затвора при опускании его в седло применяются уплотнители из резины, пластмасс и наплавки из твердых металлических сплавов в различных комбинациях.

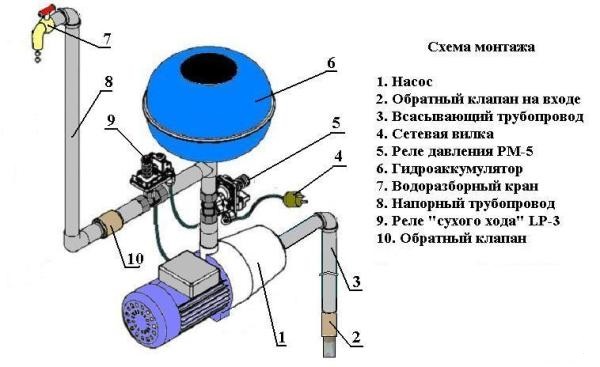

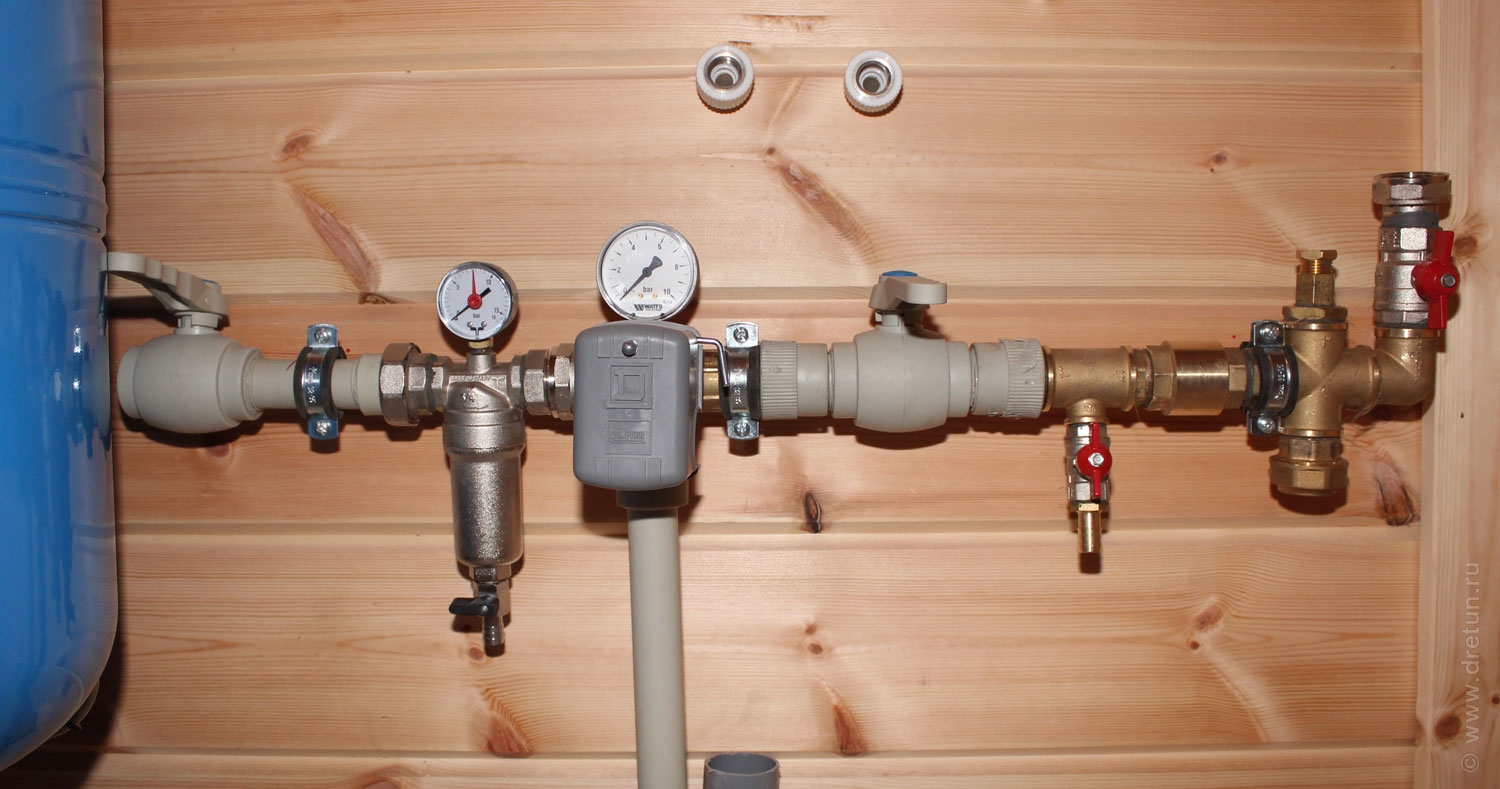

Монтаж клапанов с насосной станцией

При выборе обратного клапана необходимо учесть его номинальное давление, пропускную способность и проходной диаметр. Все эти данные содержаться в техническом паспорте. Монтаж можно выполнить самостоятельно, следуя инструкции по насосной станции. В ней производителем обязательно указываются рекомендованные места для установки всей необходимой арматуры.

Главное здесь – это выяснить наличие/отсутствие обратного клапана в блоке насосной станции. Если он уже является штатным элементом установки подачи воды, то дополнительно ставить эту арматуру не стоит. В этом случае запор будет только снижать пропускные возможности труб, а пользы от него никакой. Тратить деньги и время на установку ненужного элемента, который еще и будет создавать пусть и небольшие затруднения току воды, не стоит.

Стандартными местами установки обратных клапанов являются крайняя нижняя точка всасывающего трубопровода и вход в напорную магистраль сразу за насосной станцией

Если схема системы водоснабжения предполагает возможность опорожнения напорной магистрали либо работу насоса в режиме реверса, то верхний обратный клапан устанавливать после водонапорного агрегата нельзя. Он подобные действия попросту не допустит, блокирую поток воды к водонапорному агрегату.

Последовательность установки связки «клапан + задвижка» зависит от технологии пуска насоса. Есть модели, которые изначально рассчитаны на запуск на закрытую задвижку. В этих случаях обратный клапан необходимо монтировать после запорного крана.

Обратный запор в “нижней” позиции производители рекомендуют устанавливать во всех случаях вместе с сетчатым фильтром грубой очистки. Вода сначала должна подвергаться очищению от песка. Внутренние части системы будут быстрее изнашиваться от контакта с абразивными частицами. Лучше вовсе сразу взять обратный запор со съемной или несъемной сеткой. Она защитит устройство от песка, с нею не придется устанавливать еще и дополнительный фильтр.

Выбирая точку монтажа для обратного клапана, необходимо учесть:

  • направление потока воды;
  • доступность арматуры для последующего ремонта и обслуживания;
  • ограничения по строгой горизонтальности либо вертикальности установки некоторых типов обратных запоров;

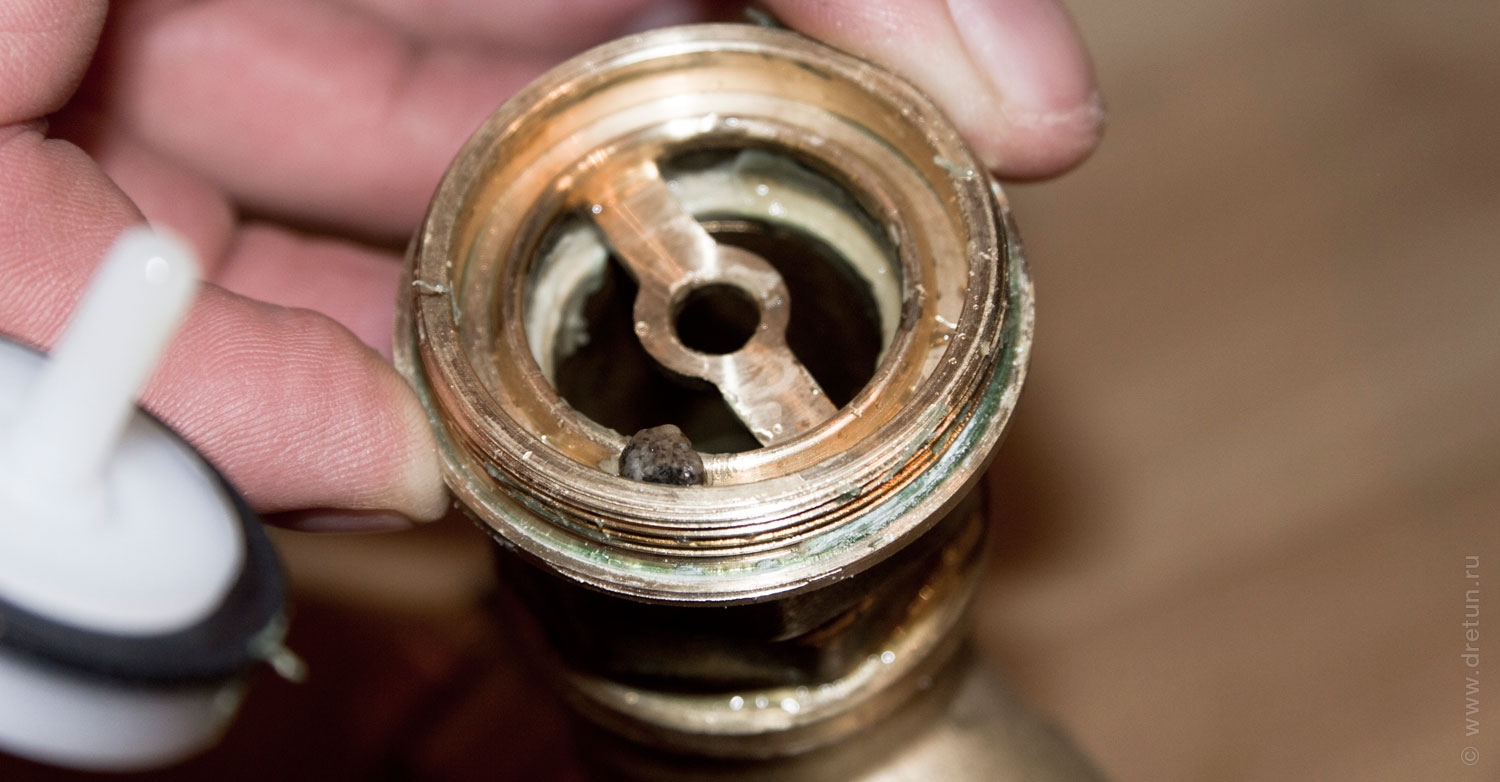

  • присутствие в воде песка, который может привести к засорению.

Менее всего подвержены загрязнению пружинные обратные клапаны с подъемным запорным элементом. Быстрее и проще всего устанавливать трубную арматуру с межфланцевым типом соединения. Но чаще для водопроводов в частных домах выбираются недорогие аналоги с фланцевым или муфтовым креплением.

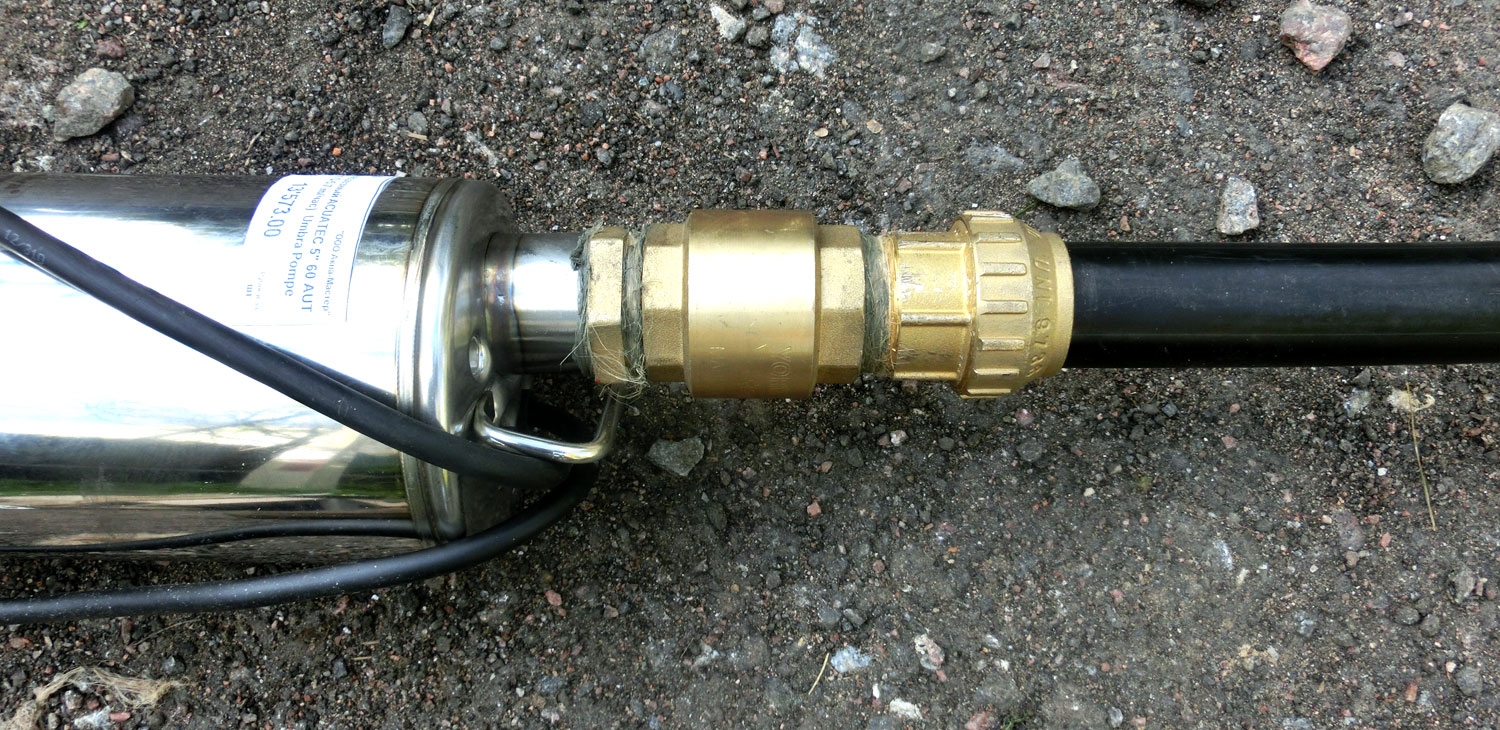

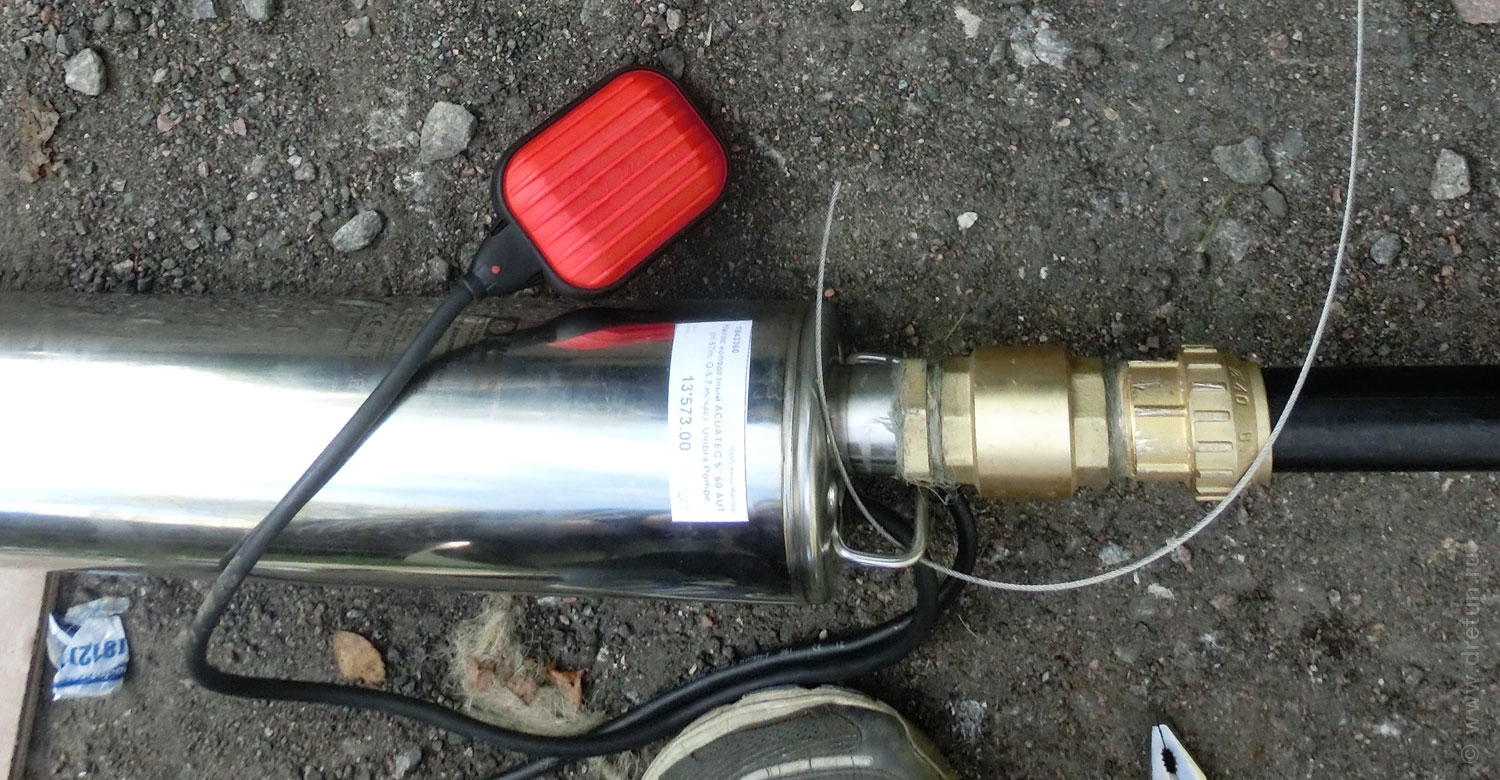

При применении погружного насоса обратный клапан монтируется на конце трубы, опускаемой в водозабор, перед насосным устройством

При монтаже обратного клапана важно правильно его установить. Ось золотника должна располагаться строго в вертикальном положении. А при установке поворотного изделия ось поворота «захлопки» всегда должна оказываться выше осевой линии водного потока.

Контролировать направление тока воды и правильность расположения обратного клапана позволяет стрелка на его корпусе. Ее сложно не заметить, еще сложнее ошибиться с установкой запорного устройства в нужном положении.

Видео по выбору обратных запоров

Все о технологии установки обратного клапана для воды:

Обзор запорной арматуры блокировки обратного потока:

Какой вариант обратного клапана предпочесть для системы водоснабжения коттеджа:

Использование обратных клапанов упрощает эксплуатацию насосных станций и снижает риск возникновения аварий в водопроводной системе. Не стоит экономить на этом небольшом, но важном изделии. Производители сейчас предлагают массы вариантов данной арматуры разного типоразмера, способа срабатывания запора и типа крепления. Для любой системы водоснабжения и вида насоса легко получится подобрать оптимальное решение.


Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

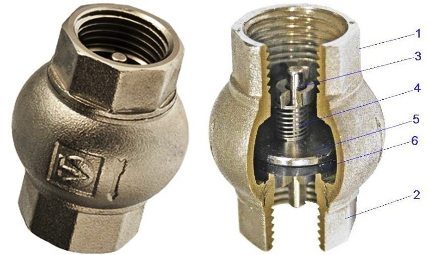

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

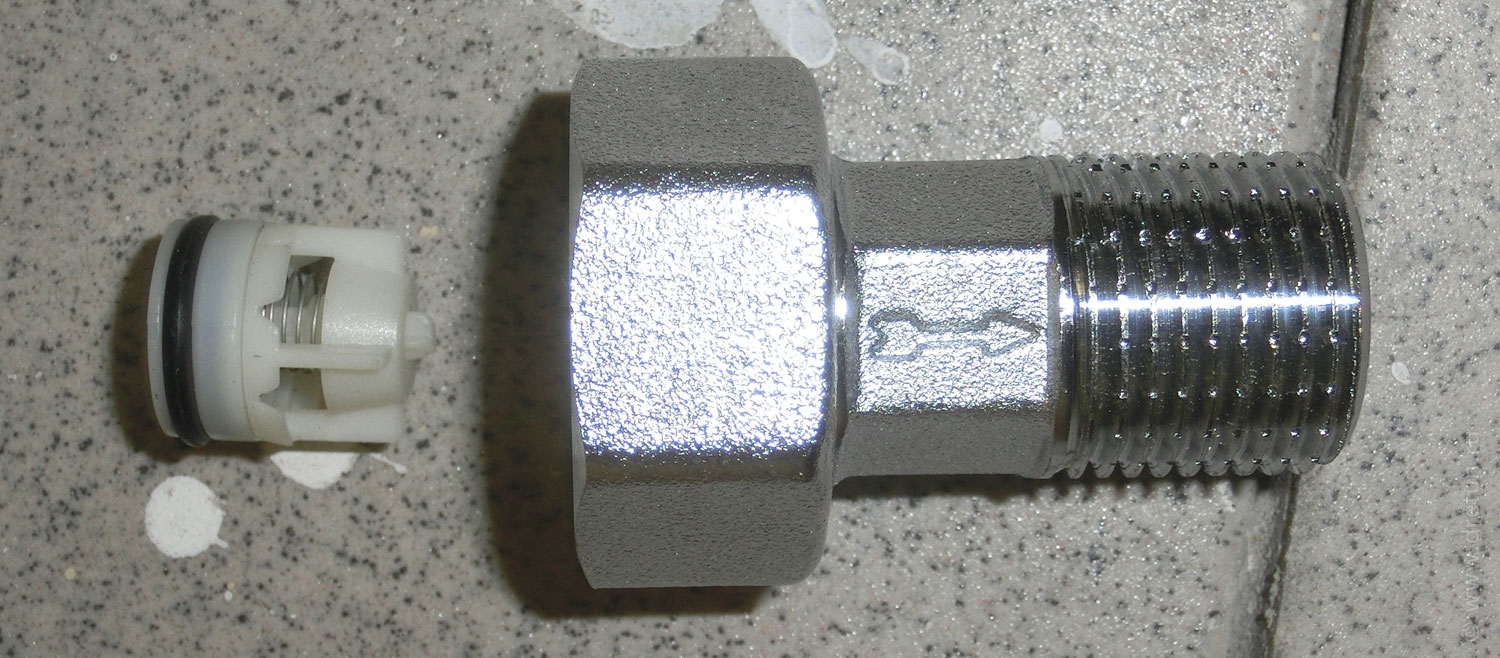

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

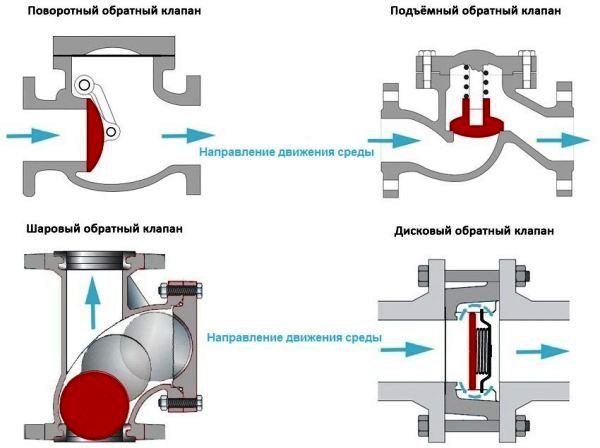

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;
  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;

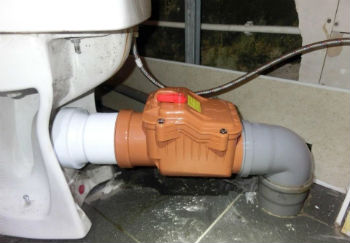

  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

Особенности и назначение

Перед клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной
.

Теперь насос может работать самостоятельно, а его владелец будет спокоен и сможет заняться своими делами.

Монтаж такого прибора существенно снижает вероятность возникновения внештатных и аварийных ситуаций на трубопроводах или приборах, которые обслуживают. Применяют эти изделия достаточно широко как в промышленности, так и в бытовом отоплении, водопровода или канализации.

Их устанавливают перед счетчиками воды, в бытовых трубопроводах, на отопительных контурах, в колодцах и т.д. А еще с помощью таких устройств можно разбить трубопровод на несколько участков, каждый из которых будет изолирован в случае появления аварийной ситуации.

Устройство изделия и принцип работы

Существует большое количество видов этих изделий, которые различаются между собой по степени герметичности и надежности. Под разную среду и условия эксплуатации можно подобрать подходящее устройство, которое будет надежно выполнять свою функцию.

В соответствии с конструкцией можно классифицировать как:

  • Поворотный образец. В качестве запорного механизма выступает диск. Его закрепляют на ось, которая располагается вне проходного сечения. Установка этого вида популярна при диаметре трубопровода более 50 мм.
  • Двухстворчатый образец. На его оси по центру проходного сечения имеются две створки. Также больше подходят для труб диаметром более 50 мм. Конструкция не является идеальной и создает существенные потери напора рабочей жидкости.
  • Дисковый, в котором запорным механизмом служит диск. Этот диск располагается перпендикулярно к оси. Используют такие изделия при малых диаметрах трубопровода.
  • Пружинный устроен таким образом, что закрытие затвора происходит в результате усилия пружины. Их можно устанавливать в любом положении.
  • Подпружинный образец также имеет в своей конструкции пружину. Но в этом случае закрытие затвора происходит в результате силы тяжести. Место установки изделия такого вида — это горизонтальный или вертикальный, с подачей рабочей среды снизу вверх, трубопровод.

Принципом работы в системе служит перекрытие затвором проходного сечения в том случае, если рабочая среда меняет вектор направления.

Когда отсутствует течение, во входном патрубке рабочего потока равно значению давления в выходном патрубке.

Приходит в движение затвор, который перекрывает проходное сечение и закрывается. При этом вектор силы, которая сдерживает затвор в закрытом состоянии, направлен в противоположную сторону движения рабочей жидкости.

Во входном патрубке при увеличении давления, вектор силы потока будет противоположным вектору силы, которая удерживает затвор закрытым.

Когда давление рабочей жидкости будет значительно превышать давление открытия, затвор начнет сдвигаться и открывать проходное сечение механизма. Это происходит за счет разницы давлений.

В выходном патрубке при увеличении давления векторы рабочей среды и силы, которая удерживает затвор закрытым, сонаправлены. С ростом давления затвор будет еще сильнее прижиматься к корпусу.

Как только давление от потока упадет, пружина или любой другой запорный элемент сразу же заблокирует трубы, так как у нее не будет больше противодействия со стороны потока.

Возвратиться же обратно вода не может, так как его конструкция вообще не предусматривает открытие запорного элемента под давлением с другой стороны. Таким образом, носитель остается по ту сторону, в то время как новый поток в любой момент сможет открыть задвижку и попасть в систему.

Установка запорного механизма

Схема установки изделия имеет как общие правила, так и свои особенности при установке на различные системы.

Общие правила установки:

  1. Необходимо учесть движение рабочей среды и правильно установить прибор так, чтобы стрелка на корпусе показывала в направлении потока.
  2. Устанавливать прибор лучше с учетом возможности доступа для замены (или если нужен ремонт) механизма чего не стоит делать без мастера.
  3. Подъемные поворотные механизмы необходимо устанавливать только горизонтально.
  4. Следует учесть возможность разборки изделия для ревизии.
  5. Резьбовые соединения необходимо дополнительно герметизировать. Для этого подойдет фум-лента, мотки льна или силикон.
  6. Если работать необходимо с грязной средой, то рекомендуется на входе смонтировать фильтр грубой очистки, так как носитесь с крупными частицами может повредить работе устройства, как показано на фото ниже.

Этапы работы

Установка обратного клапана (и его ремонт по необходимости) на воду ведется по простейшей схеме. В многоквартирных домах, где есть раздельная подача воды, следует ставить приборы после счетчика воды. Если используется водонагреватель, то ставить механизм нужно на входе труб, что занимается подачей холодной воды.

Установка обратного клапана на канализацию выполняется в комнатах, что находятся на первом или втором этаже. Место установки определяется, в зависимости, от наличия трапа на канализации для слива рабочей среды в полу.

В этом случае механизм нужно ставить на высоте не выше 35 см от пола. Если канализация трапа не имеет, то установить его для канализации нужно на участке, расположенном выше, чем наиболее высокая точка ввода водоотведения. Монтаж производят на раструб или свободный конец трубы.

Также продукты обратного действия монтируют на отдельные стояки в канализацию, однако происходит это редко, так как перекрывать канализацию можно только в крайнем случае. Особенно сложно это сделать тем, кто живет в многоквартирном доме.

Вместо этого их монтируют непосредственно перед каждым сантехническим узлом. Например, перед унитазом (как на фото чуть ниже) или раковиной.

Его монтаж на насос или вентиляцию выполняется непосредственно в вентканале. Обычно устанавливают изделие за вентилятором в колодце для вентиляции.

Очень важно при монтаже убрать все зазоры между колодцем и клапаном и лишь потом, устанавливать вентилятор. Существуют также накладные механизмы, которые предполагают монтаж перед вентилятором. Если клапан механический, то к нему также подводят электричество, для осуществления контроля.

Его применение на скважину осуществляется в обязательном порядке. Здесь требуется поставить его на насос, чтобы предотвратить течь из трубопровода при неработающем насосе
.

Также их монтируют на сами шланги, разбивая таким образом, на несколько отдельных частей, в каждой из которых будет находиться вода. Что практически исключает возможность холостой работы насосного оборудования или других систем, что обеспечивают работу скважины.

Его монтаж на отопление считается сложнейшим процессом. В домах, где автономное отопление нужно ставить изделие на обратной магистрали перед входом в котел.

Для улучшения работы системы отопления ставят циркуляционный насос. Чтобы защитить насос от гидравлического удара при включении и выключении, необходимо ставить обратный клапан Данфосс после насоса.

Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.

Насосы и насосные станции.

Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,

На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.

В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое.
Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

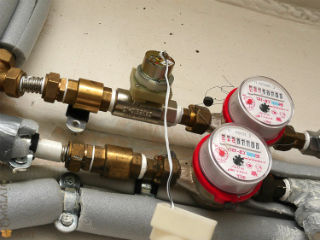

После счётчиков.

Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире.
Что это такое, смотрите в следующем видео или публикации.

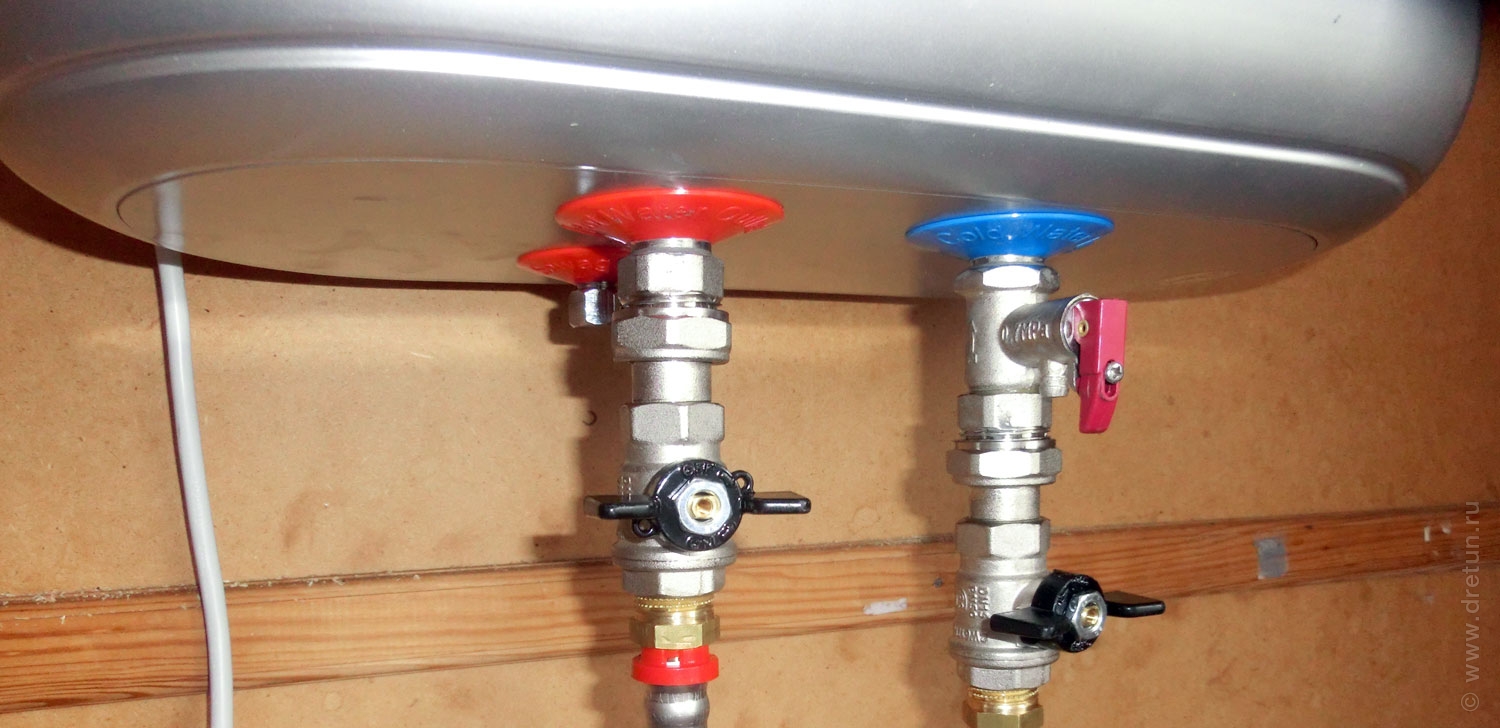

На вводе водонагревателей

Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды.
В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

Внутри эксцентриков некоторых смесителей.


Присутствуют только в дорогих одноручковых смесителях.

Конструкция

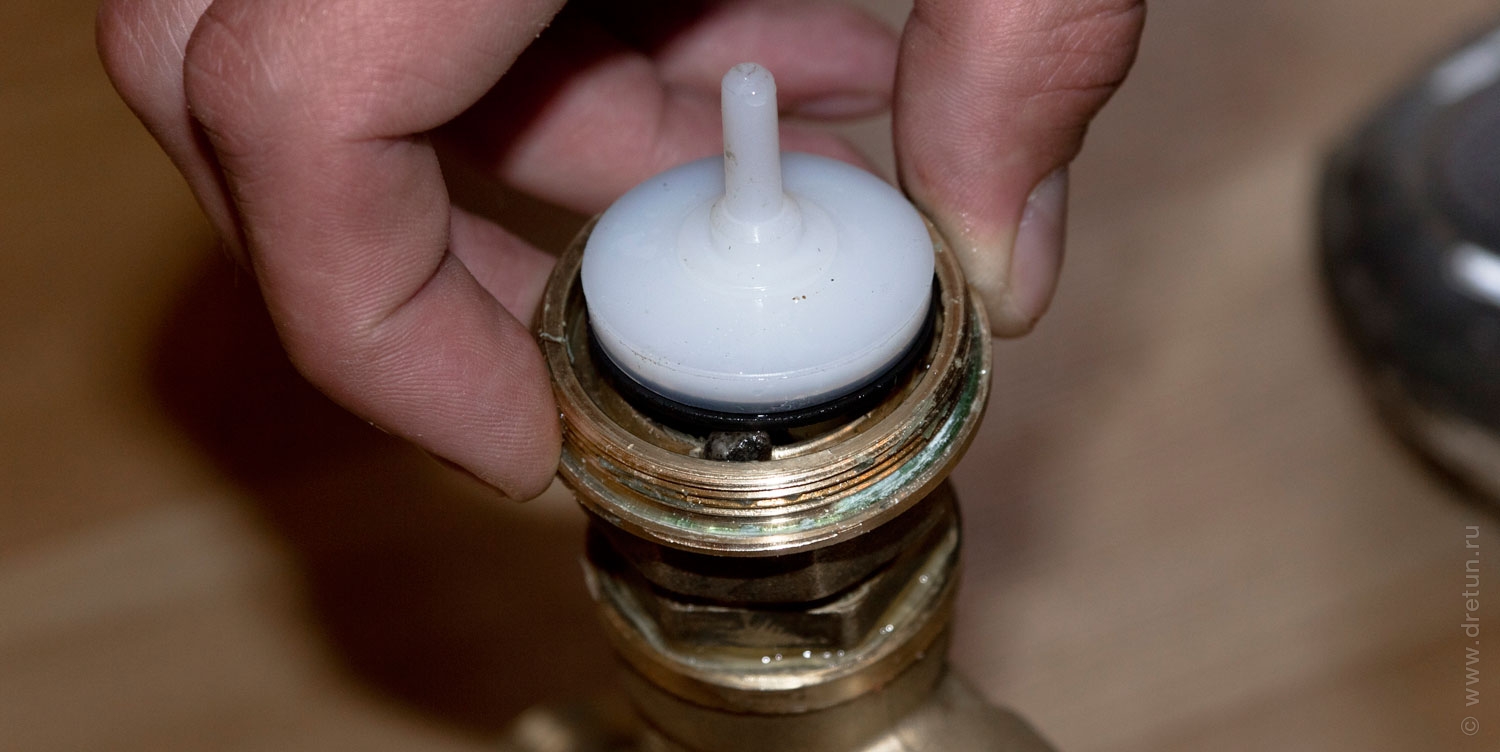

В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

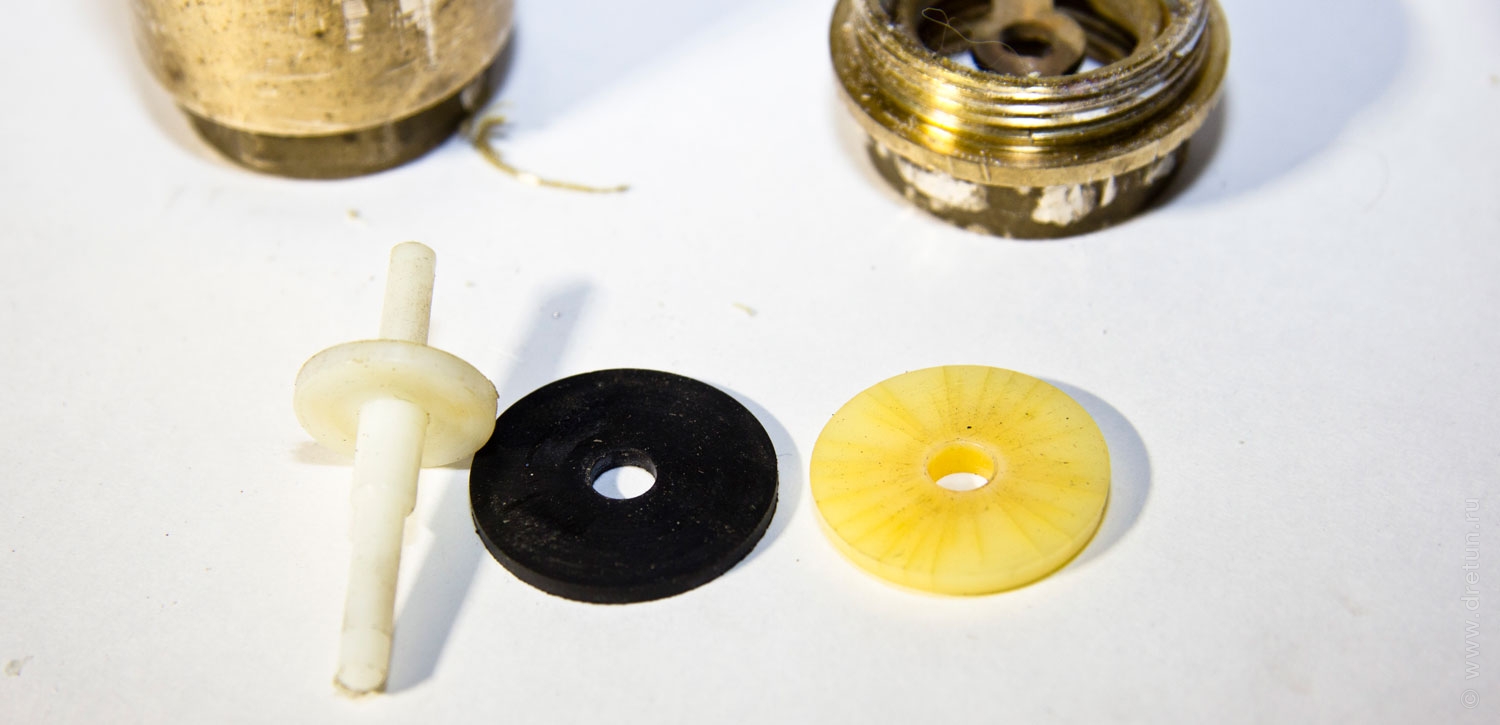

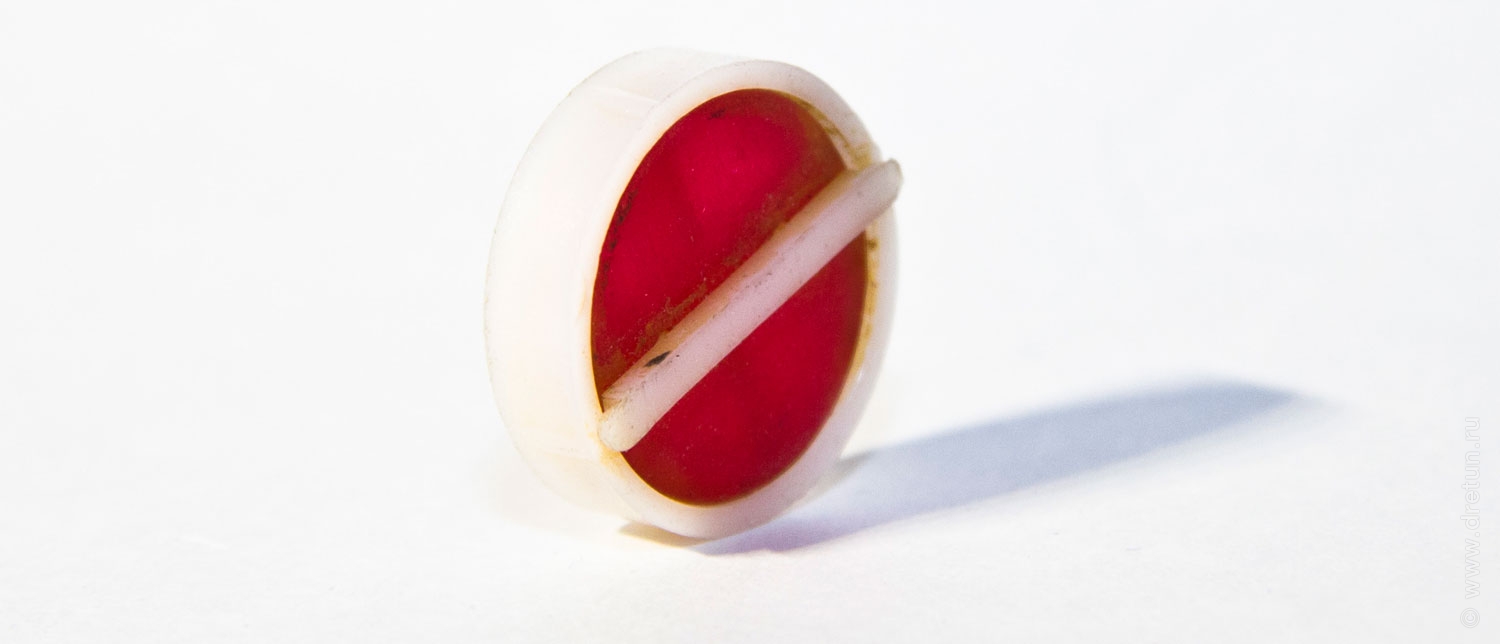

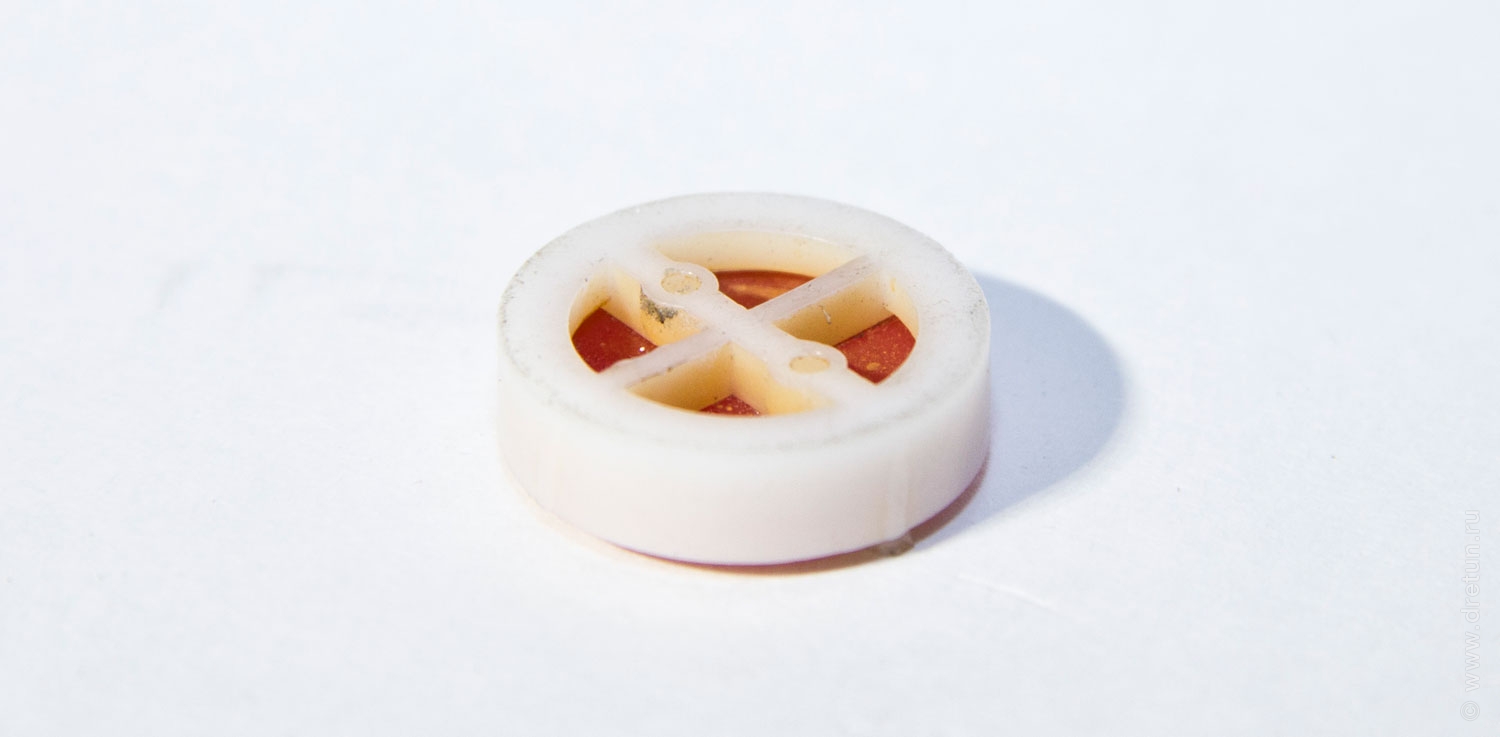

Клапаны бывают с металлическим и пластиковыми затворами.

С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

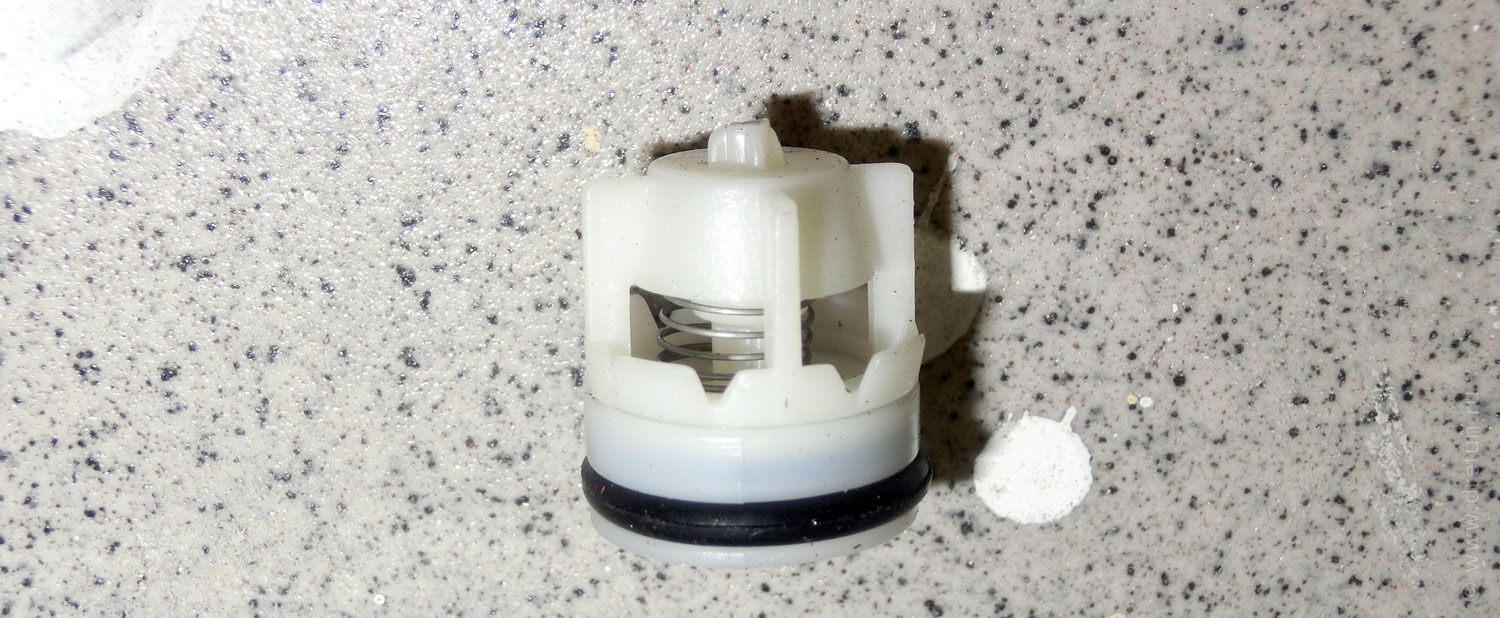

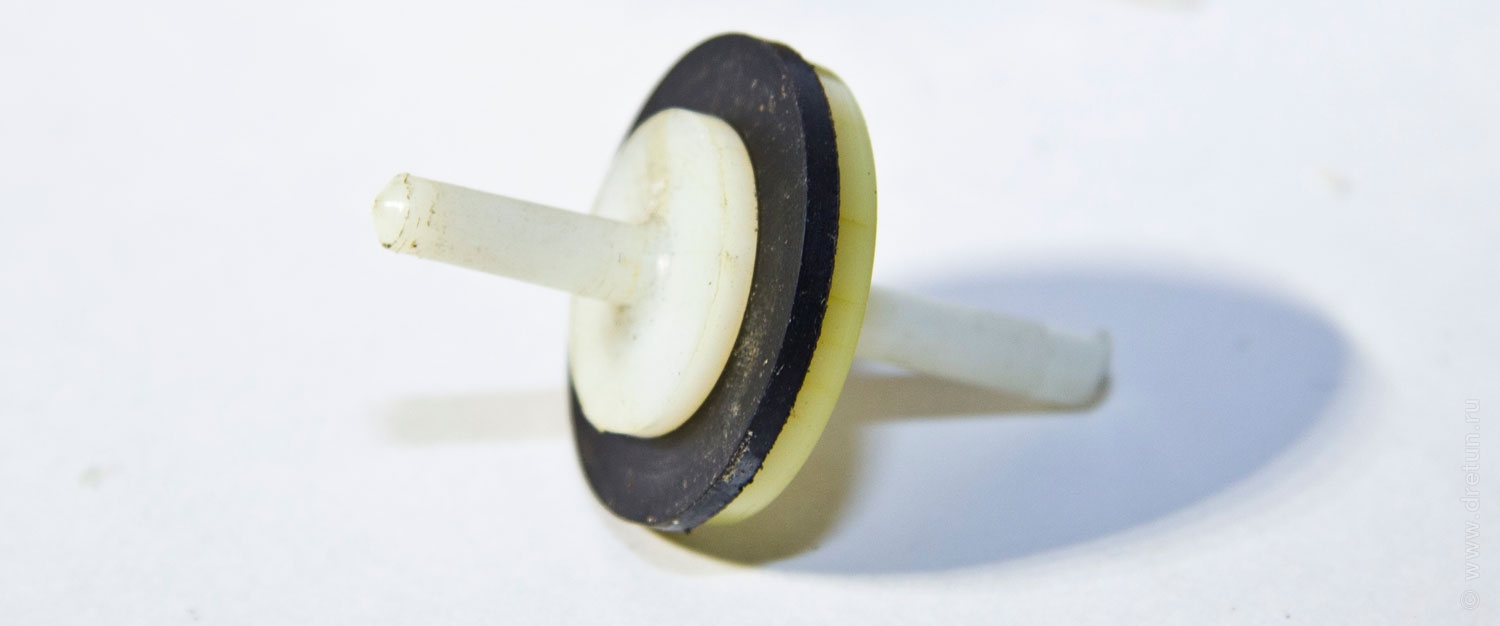

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

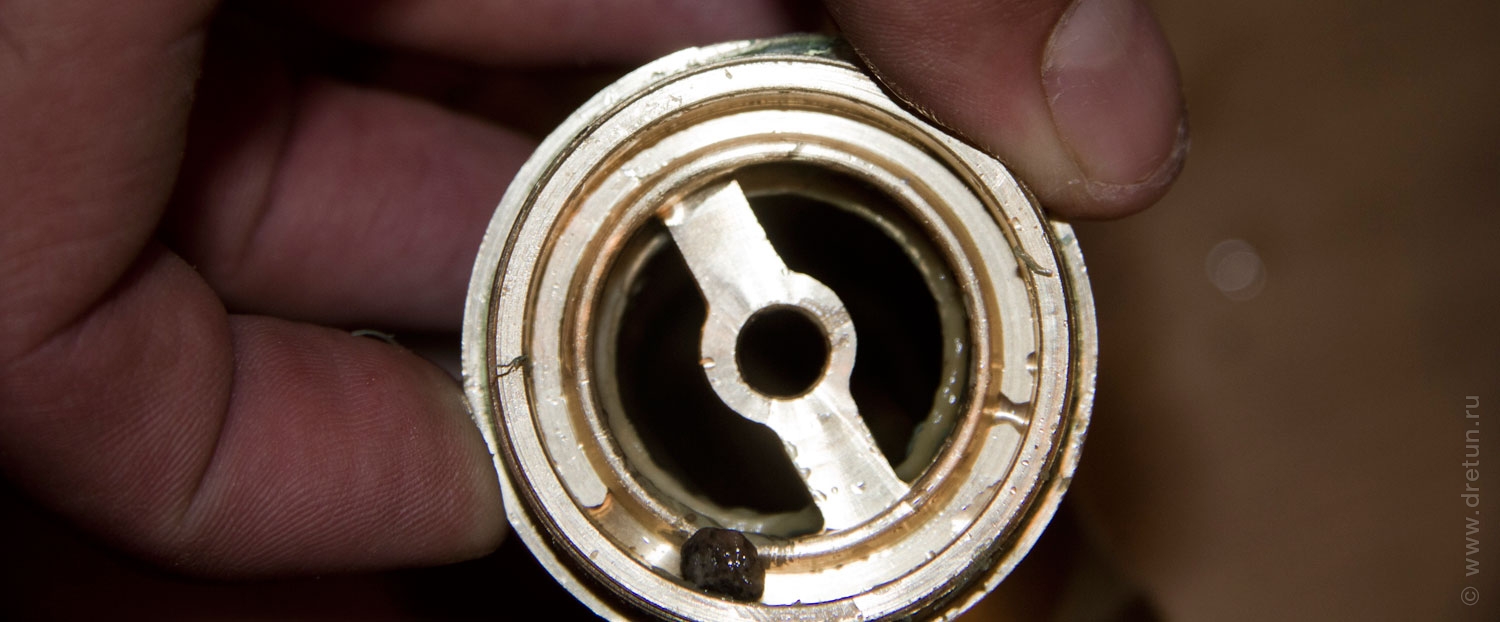

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.

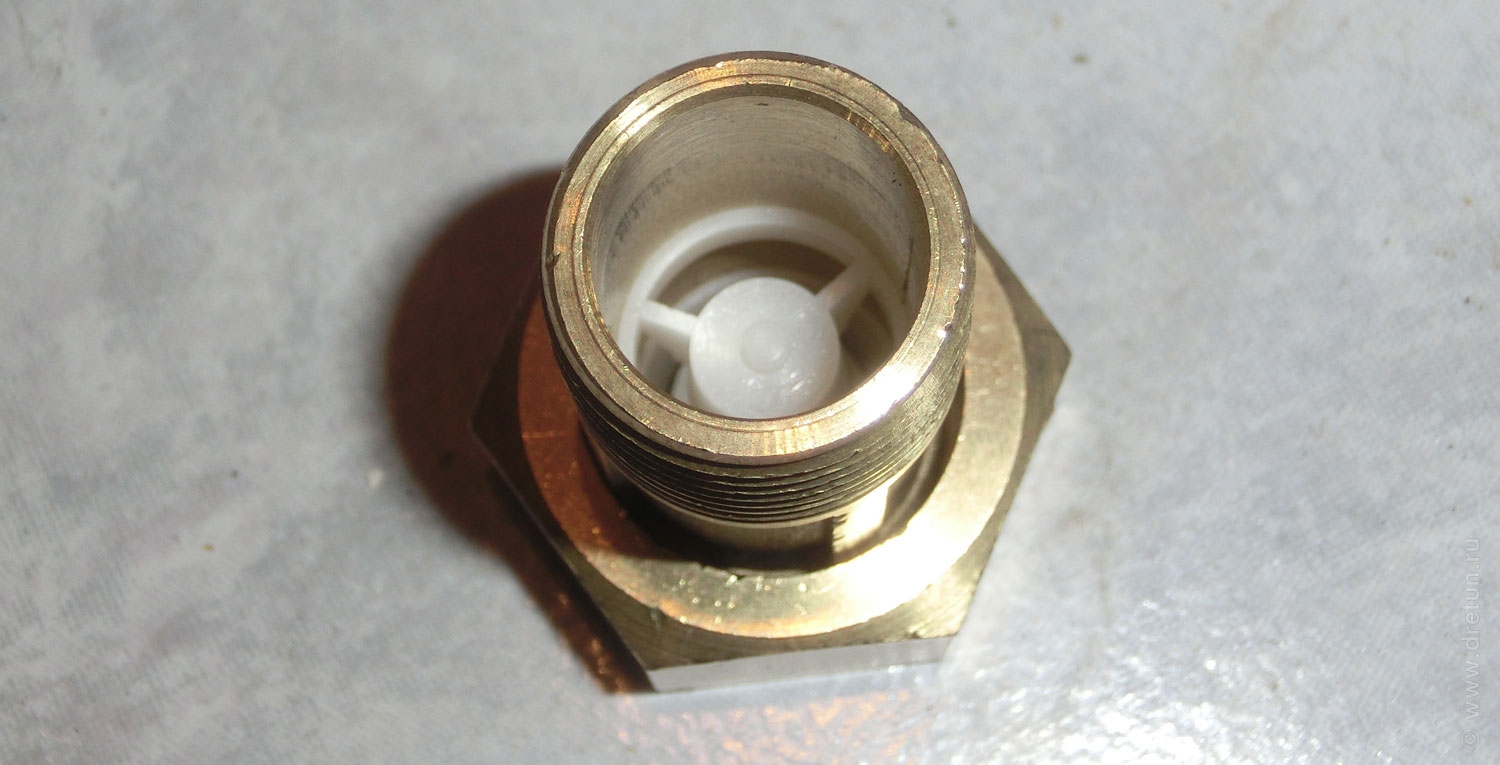

Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.


Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

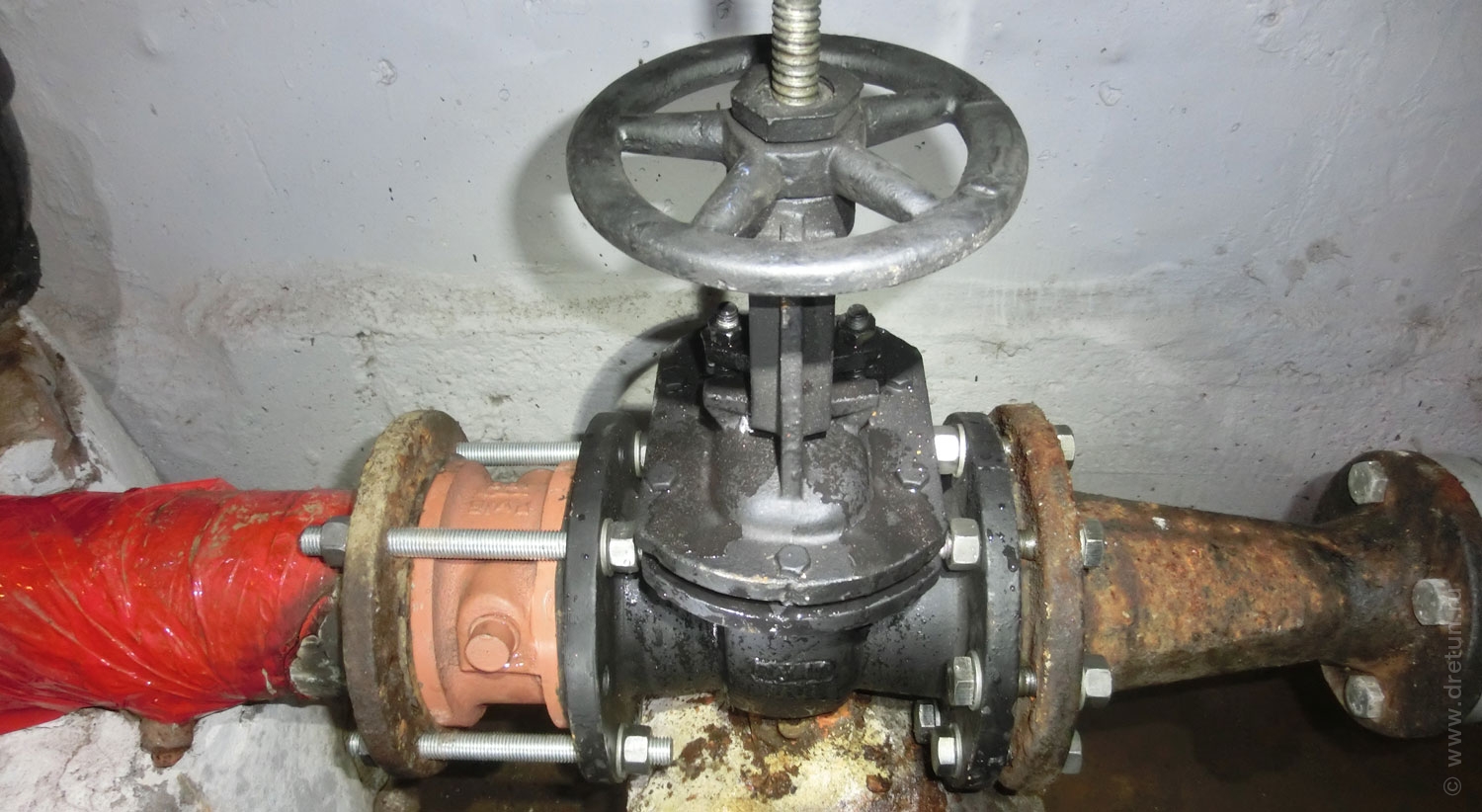

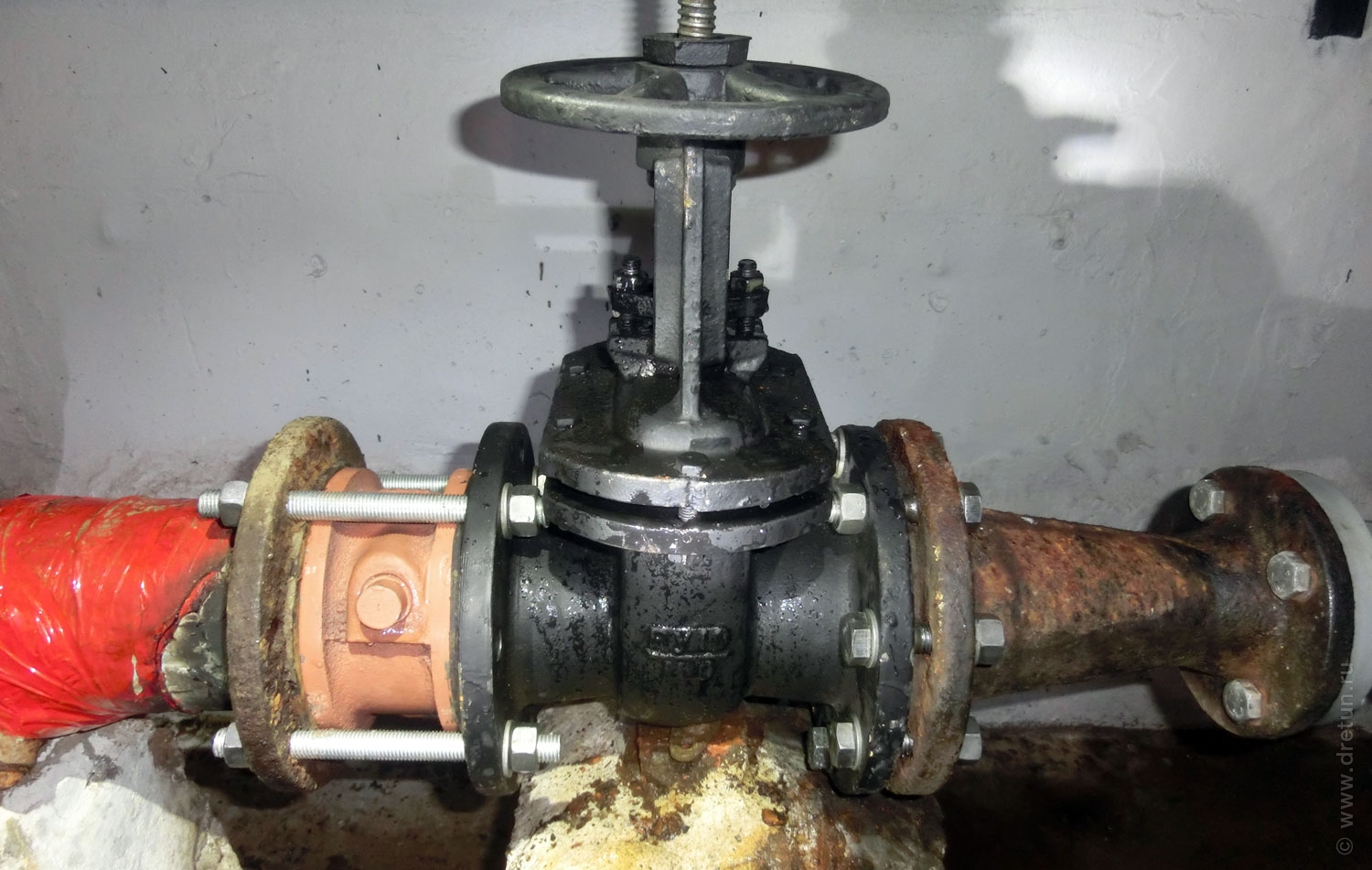

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

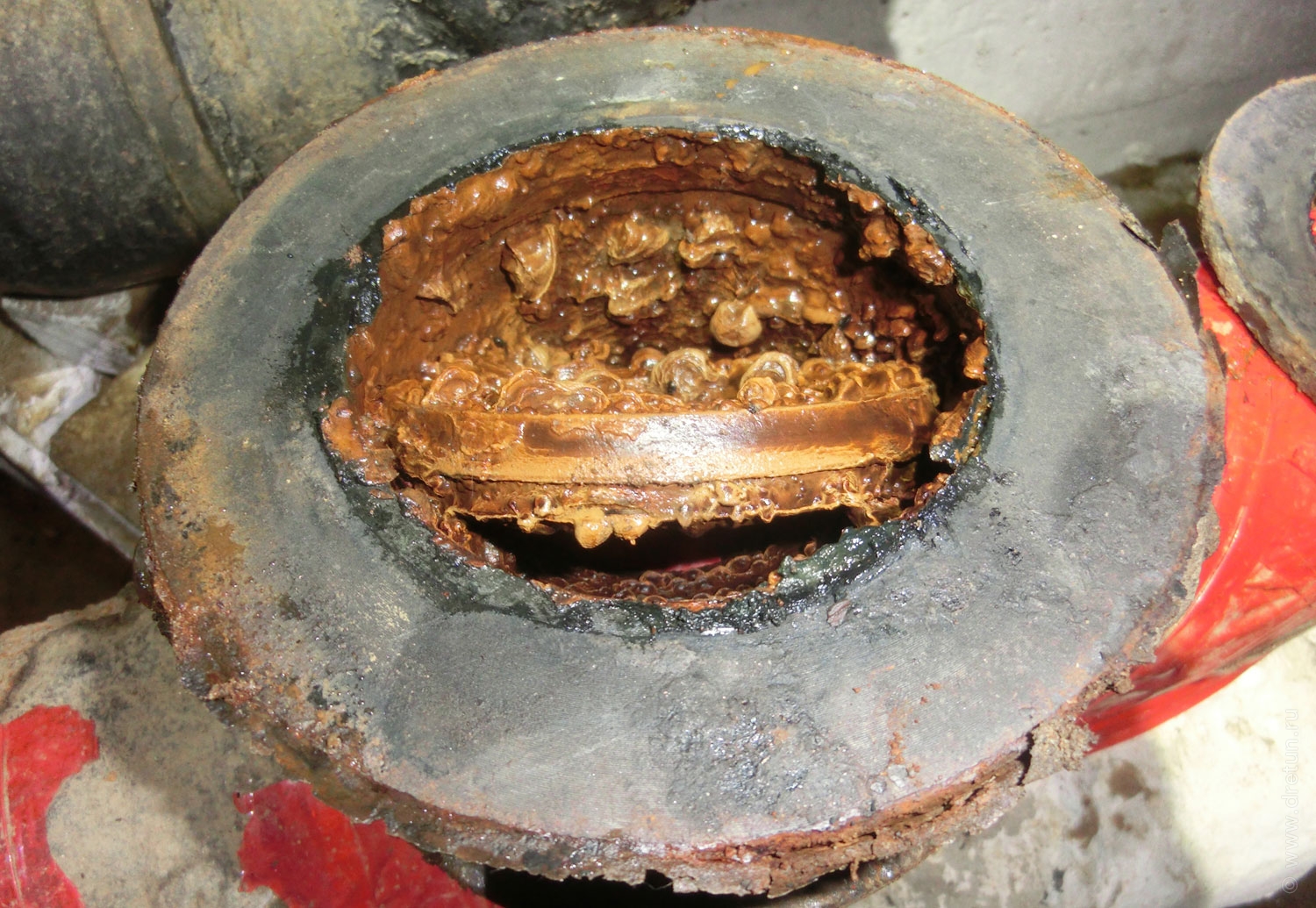

Старый трубопровод:

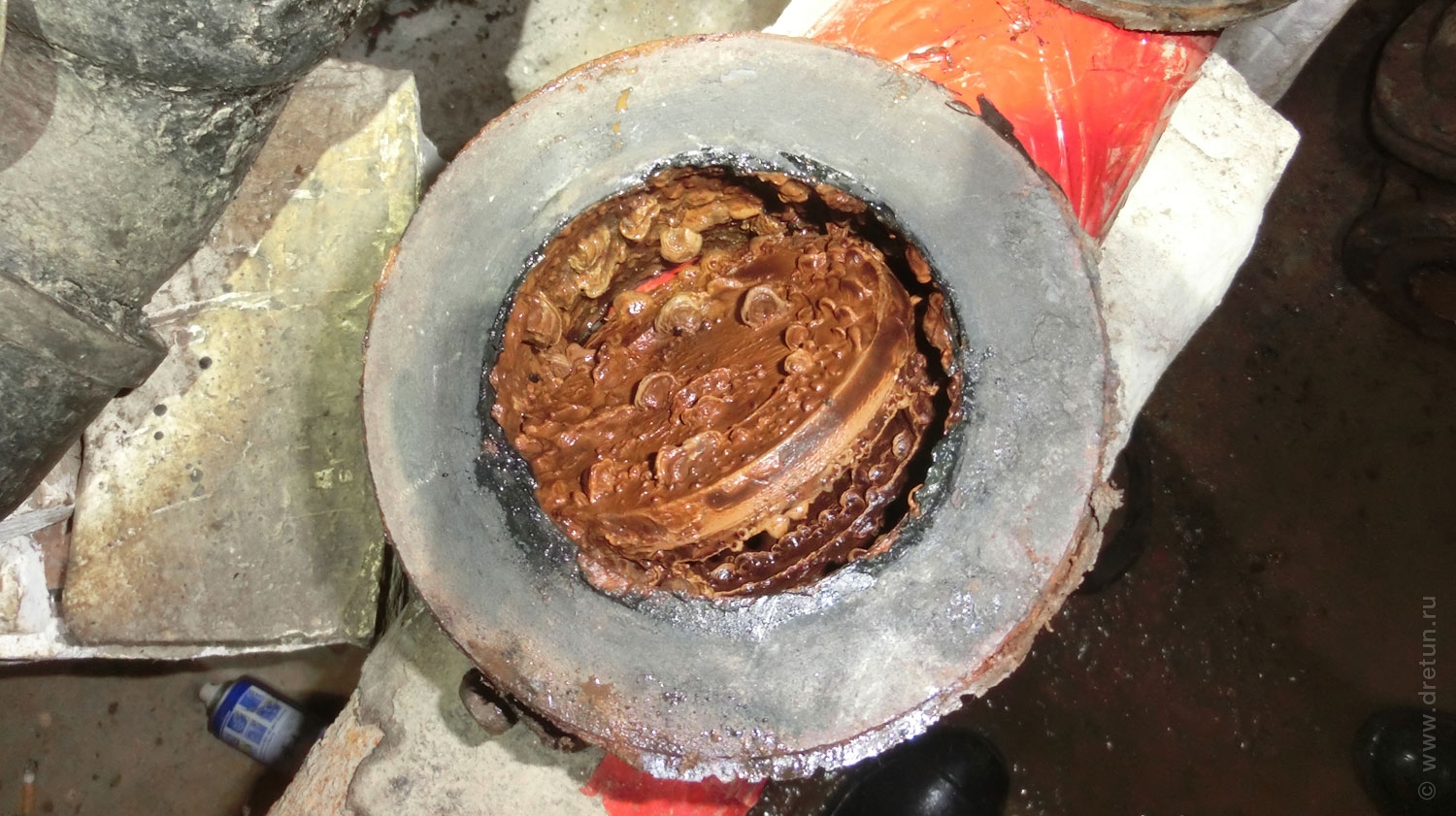

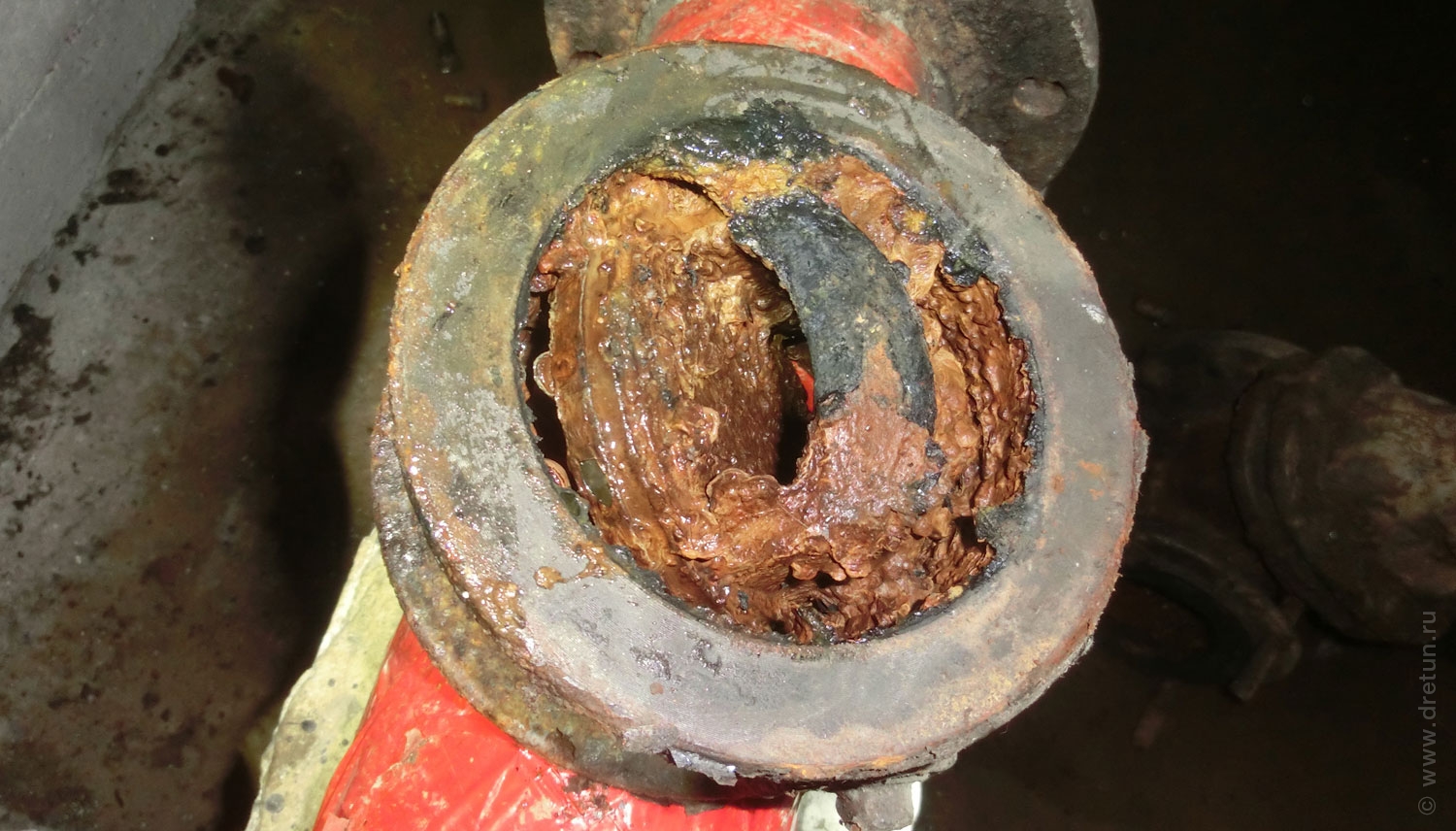

И старый чугунный обратный клапан:

Выполнять свою функцию он конечно же не в состоянии:

Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

Для чего нужен обратный клапан

В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным — до 10 и более метров. При постоянно работающем насосе, это задача решается просто — под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

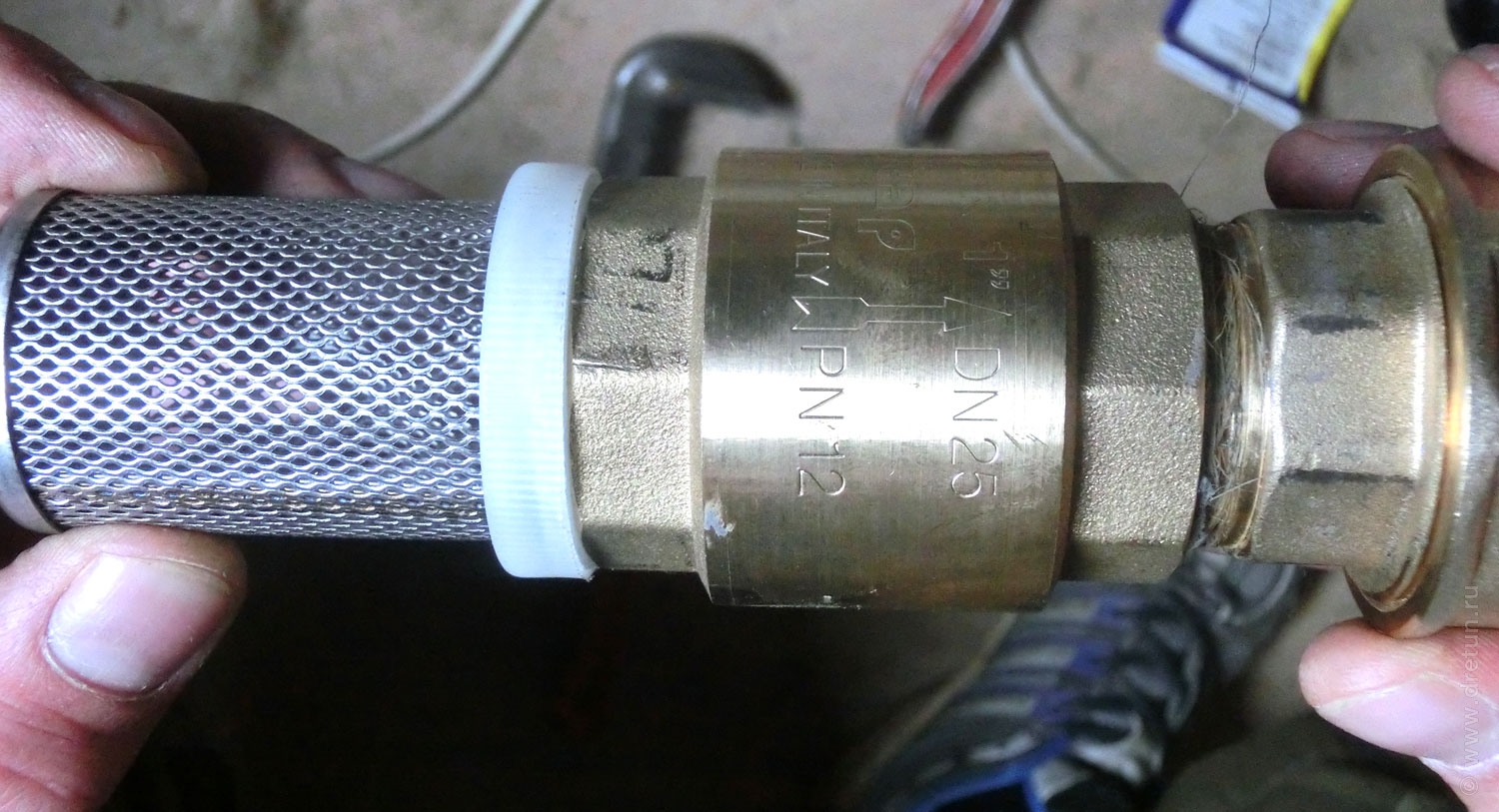

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

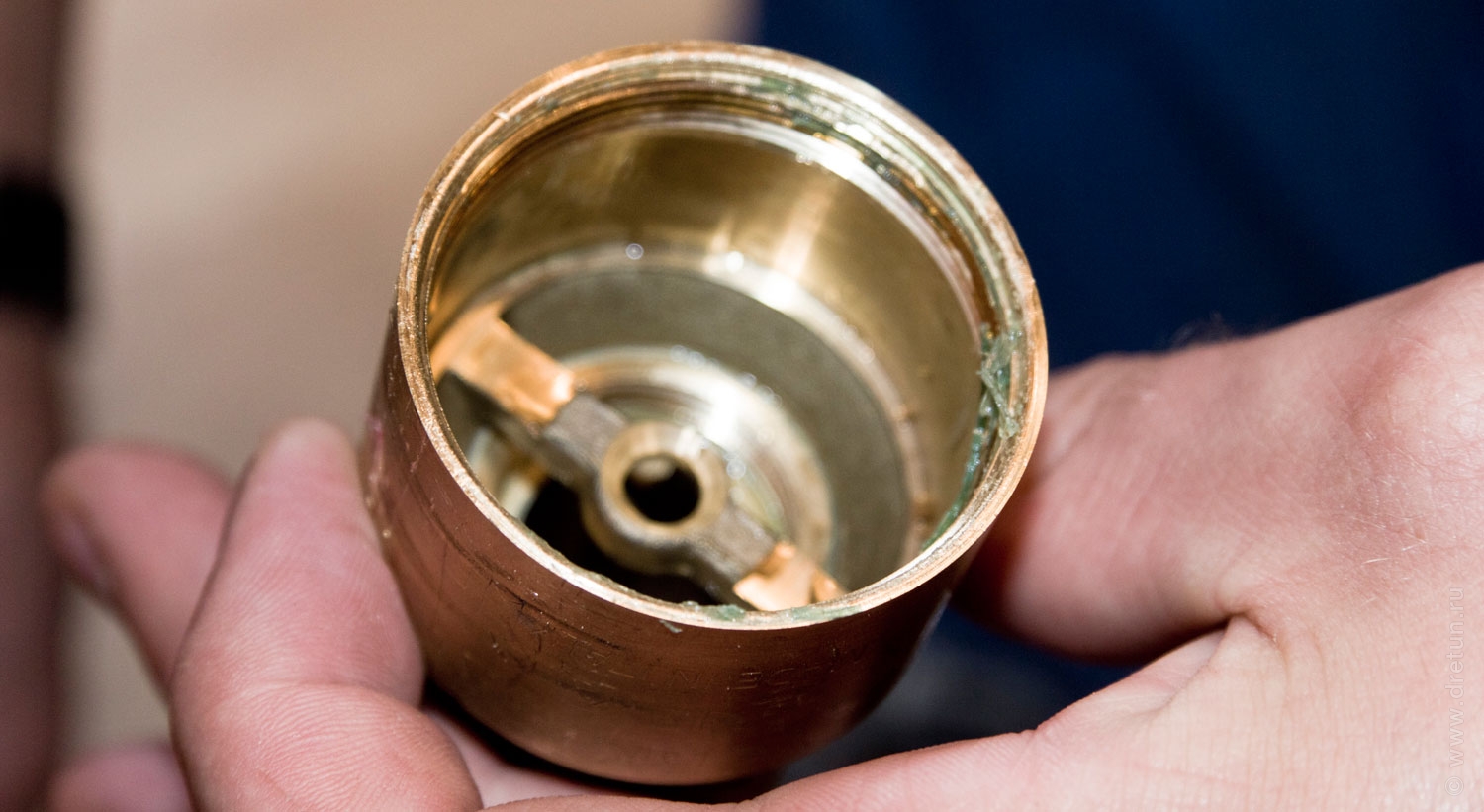

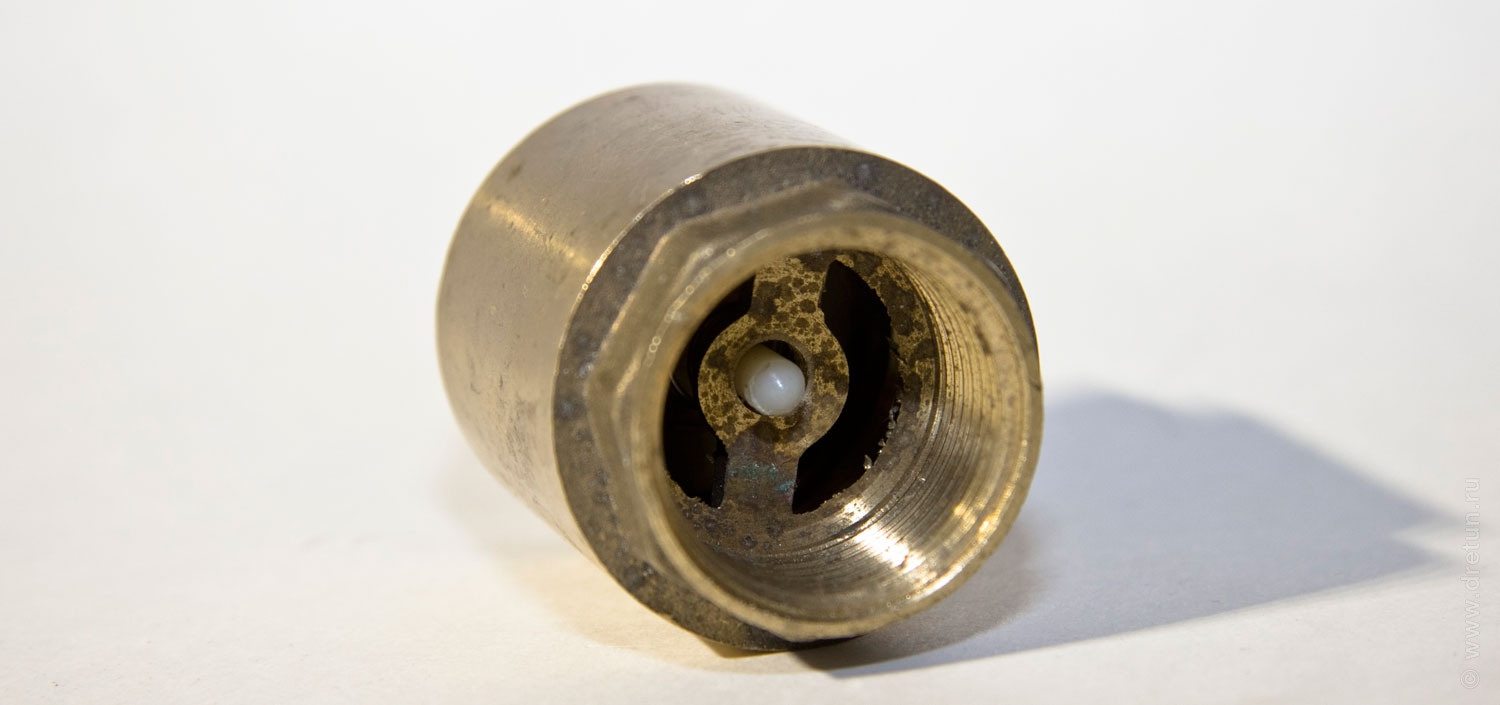

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода

В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.


Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

Специфические места установки обратных клапанов в системе водопровода частного дома

Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

Возможные неисправности и методы их устранения

Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
Чаще всего обратный клапан перестает работать:

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.
