Пиролизные котлы длительного горения чертежи. Подробный разбор схемы. Изготовление пиролизного котла.

Давно завоевали популярность у владельцев частных домов — по значению КПД они приближаются к газовому оборудованию, при этом могут быть установлены даже в любом доме и не зависят от наличия газа и электричества. Пиролизный котел можно сделать самостоятельно, сэкономив немало денег.


Уровень автоматизации котла зависит от модели, при этом стоит отметить, что котлы с регулированием процесса горения энергозависимы, их установка возможна только при наличии бесперебойного электроснабжения.

Видео: конструкция пиролизного котла

Достоинства и недостатки

    Несомненное преимущество, благодаря которому пиролизные котлы по удобству использования приближаются к газовым — это эффективность и высокий КПД. Но этим перечень достоинств котла не ограничивается, их отличают также:

  • длительная работа на одной загрузке топливника — до 48 часов в мощных моделях, до 18 часов — в бытовых;
  • доступность и разнообразие потребляемого топлива — пиролизные котлы могут работать также на пеллетах, брикетах, стружке и обрезках досок, а некоторые модели даже на опиле;
  • котлы имеют компактные размеры, для их установки достаточно небольшого отдельного помещения;
  • температура дыма на выходе из котла невысока, максимум 200 градусов в режиме растопки, что позволяет использовать недорогой и удобный в сборке ;
  • дым содержит незначительное количество сажи, не загрязняет атмосферу и кровельное покрытие;
  • современные модели оснащены автоматическим регулятором тяги, позволяющим установить режим отопления и не тратить время на регулирование режима;
  • срок использования котла — от 15 лет.

Недостатки котлов пиролизного типа:

  • требовательны к влажности используемой древесины, она не должна превышать 20 процентов;
  • требуют правильного монтажа отопительного контура, о чем будет рассказано ниже;
  • покупные котлы, особенно чугунные модели, довольно дорогие, по цене сравнимы с газовым оборудованием.

Как можно заметить, все недостатки пиролизных котлов устранимы за счет правильной эксплуатации. А уменьшить стоимость отопительного оборудования можно, сделав самодельный котел — это вполне реально, если провести расчет тепловой мощности, а также найти готовые чертежи или сделать их своими руками по эскизам опробованных моделей.

Чертежи и описание

Предлагаемый для сборки самодельный котел, представленный на чертеже, выполнен своими руками по типу пиролизного с принудительным наддувом воздуха в камеру сгорания.

Принцип его действия таков:

  • в топливник через дверку, расположенную в верхней части корпуса, закладывают разовую порцию топлива и разжигают их сверху;
  • вентилятор-дымосос, установленный в верхней части корпуса, направляет выделяющийся при горении дым в камеру дожигания;
  • там происходит окончательное догорание газов и содержащихся в них горючих включений;
  • дым отводится через дымовой патрубок, расположенный в задней части котла, в дымоход;
  • зола, образующаяся при топке, через колосниковую решетку попадает в зольник, который находится ниже топочной камеры;
  • топку окружает водяная рубашка, играющая роль теплообменника и термоизоляции стенок котла;
  • вода в теплообменник поступает через нижний штуцер, расположенный в задней части котла, а отводится в систему — через верхний;
  • на верхней плоскости котла расположен контроллер, позволяющий регулировать режим, а внутри теплообменника — температурный датчик.

На чертеже представлены размеры котла и обозначения его конструктивных частей. Часть размеров обозначена буквенным кодом — их уточняют по таблице и выбирают по желаемой мощности котла. Эти размеры определены тепловым расчетом, от них зависит правильная и бесперебойная его работа.

Материалы и инструмент, необходимые для сборки

    Корпус котла делают своими руками из листовой стали и металлических труб с помощью сварки. Поэтому перед его изготовлением необходимо подготовить:

  • сварочный инвертор, электроды;
  • болгарка с отрезными и шлифовальными кругами;
  • дрель с набором сверл по металлу;
  • электролобзик.

Материалы и их примерное количество:

  • 3 листа стали стандартного размера 1250х2500 мм, толщина 4-5 мм, лучше холодный прокат — его меньше ведет при скачках температуры;
  • 2 листа оцинкованной стали 1250х2500 мм, толщина 1,5-2 мм;
  • металлическая труба Ø32 мм, толщина стенок 3,2 мм;
  • металлические трубы Ø57 мм, толщина стенок 3,5 мм;
  • металлическая труба Ø159 мм, толщина стенок 4,5 м, общая длина 0,5 м;
  • профильная труба двух сортотипов: 60х30х2 и 80х40х2;
  • фурнитуру для дверок — ручки, задвижки;
  • метизы;
  • шамотный кирпич для футеровки топки;
  • асбестовый шнур для термоизоляции дверцы.

Точное количество материала необходимо уточнить по рабочим чертежам. Кроме этого, необходимо подготовить дымосос — вентилятор необходимой мощности, термодатчик, контроллер и источник бесперебойного питания на ~220 В. Мощность вентилятора определяется с помощью расчета.


Для уменьшения веса котла для внешних стенок теплообменника можно взять сталь толщиной 2 мм. Они нагреваются меньше, чем до 100 градусов, поэтому не подвержены деформации.

Технология сборки

    Последовательность операций может быть различной, но опыт мастеров показывает, что сборку котла своими руками лучше проводить так:

  1. По приведенному базовому чертежу выполняют рабочий, с размерами, уточненными по таблице и расчету.
  2. Из листов металла и труб болгаркой вырезают заготовки для сборки агрегата. Отверстия для труб и штуцеров выполняют с помощью дрели и электролобзика или плазмореза — второй вариант предпочтительнее, так как позволяет сделать идеально ровный срез.
  3. Сваривают топочную камеру из металла 4-5 мм толщиной. Вваривают перегородку, образующую дымооборот в задней части топки. Между загрузочной камерой и зоной дожига из уголка или стальной полосы делают опору для колосника. Колосник лучше устанавливать чугунный — он прослужит дольше, а при деформации или прогорании можно легко его снять и заменить.
  4. К камере в верхней его части приваривают дымовой патрубок и трубу с заслонкой для подачи воздуха. На выходе предусматривают посадочные места для дымососа.
  5. Выполняют проемы для дверок топочной и зольной камеры из обрезков металла.
  6. Наваривают перемычки, которые будут соединять внутреннюю и внешнюю стенки теплообменника и компенсировать перепады давления. Их можно сделать из стальной полосы. Перемычки должны располагаться вертикально, чтобы не мешать естественной циркуляции теплоносителя.
  7. Постепенно приваривают внешние стенки теплобменника, соединяя их с перемычками. В отверстия на задней стенке котла приваривают штуцера для подачи воды в систему.
  8. Делают из листового металла дверцы. Их выполняют двойными со слоем теплоизоляции — асбестовой тканью. Дверки крепят к котлу на петли или продумывают другой тип крепления.
  9. Топку в зоне дожига футеруют шамотным кирпичом в четверть кирпича на жаропрочный раствор.
  10. К котлу приваривают или крепят на болты регулируемые ножки, позволяющие выставить его строго горизонтально.
  11. Корпус шлифуют, удаляют окалину, после чего своими руками покрывают его жаропрочной краской из баллона.

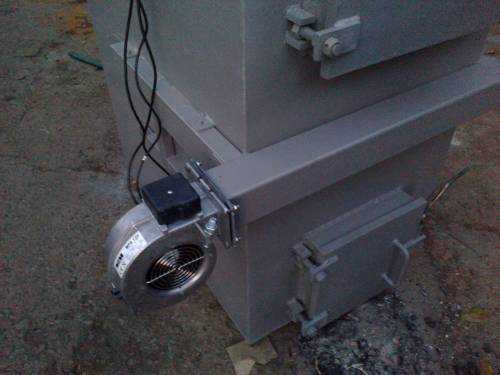

  12. Устанавливают дымосос между дымовым патрубком и дымоходом, подключают его к сети.
  13. На верхней части котла устанавливают контроллер, а датчик размещают в теплообменнике рядом с выходным штуцером.

На этом сборка котла закончена, и можно подключать его к системе отопления и приступать к наладке.

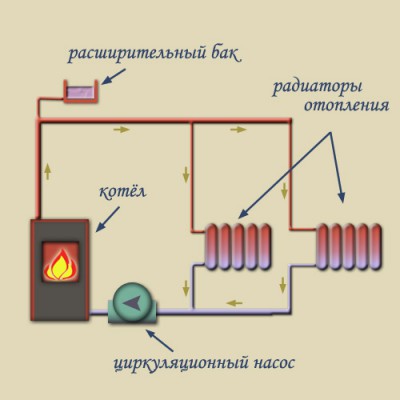

Подключение котла к отопительному контуру

, могут работать в системах с естественной или принудительной циркуляцией — их конструкция достаточно надежна. Системы с естественной циркуляцией монтируются с соблюдением угла наклона труб, с принудительной — с подключением циркуляционного насоса нужной мощности, которая определяется расчетом.

Из-за склонности к низкотемпературной коррозии теплообменника рекомендуется обязательно контролировать температуру воды на входном штуцере. Она не должна опускаться ниже 60 градусов Цельсия. Для того, чтобы поддержать ее в этих пределах, между прямой и обратной трубой делают перемычку, с помощью которой обратку разбавляют горячей водой до нужной температуры.

Наладка и включение

Перед включением котла в работу необходимо заполнить систему теплоносителем. Наладка заключается в выборе режима подачи воздуха в камеру дожига, тем самым регулируется интенсивность горения газов и температура в топке.


Косвенно можно определить оптимальность режима работы по дыму, выходящему из трубы: если он не имеет резкого запаха и серого оттенка, значит, топливо сгорает полностью, и режим выбран правильно.

Первые несколько дней самодельный котел работает в режиме тестирования. В это время лучше не оставлять его без присмотра и использовать только качественное топливо, а камеру загружать на 2/3 загрузки. После тестирования котел можно запускать на полную мощность и наслаждаться теплом в доме.

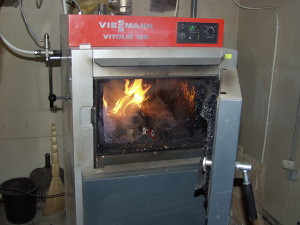

Газогенераторные и пиролизные котлы получили популярность при отоплении жилых и промышленных помещений. Принцип их работы несколько отличается от привычных твердотопливных моделей. Однако более сложная конструкция устройства предоставляет массу достоинств и экономию денежных средств, затраченных на отопление.

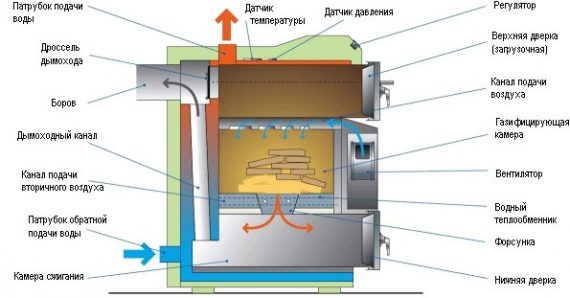

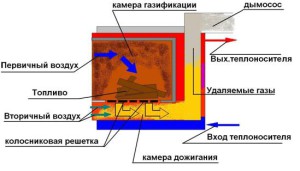

Принцип работы и устройство пиролизного котла

Основным элементом любой отопительной системы является котел. Задача котла — нагреть с помощью топлива теплоноситель, а затем передать его систему отопления. Одним из наиболее перспективных и экономных бытовых котлов считаются пиролизные котлы.

Пиролизный котел — подвид твердотопливного котла (обычно водогрейного), в котором процесс сгорания топлива и выходящих из него летучих веществ, происходит отдельно. Такие котлы еще называют газогенераторными.

Пиролиз — способность древесины разлагаться во время горения на твердые остатки (уголь) и газ. Для протекания двух процессов должны соблюдаться два условия:

  • высокая температура;
  • недостаток кислорода.

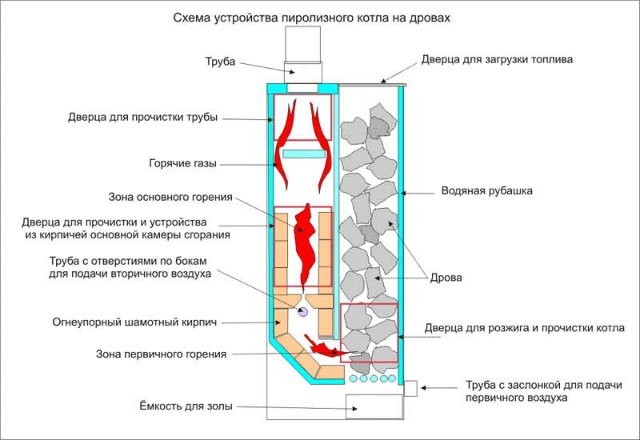

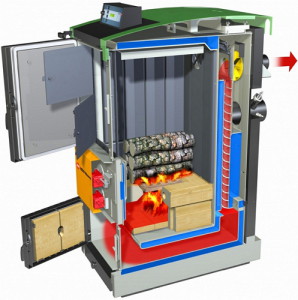

Необходимые условия обеспечивает специальная конструкция, реализованная в пиролизных котлах. В таком оборудование топка поделена на две части. В камере загрузки (первая часть) горит и при недостатке кислорода пиролизуется топливо. В камере сгорания (вторая часть) догорают выделяющиеся газы — в этот отсек поступают вторичный воздух. Подобная конструкция минимизирует отвод тепла из камеры первичной загрузки.

Оба отсека разделены колосником, на который размещается топливо. Воздух подается сверху вниз и проходит сквозь топливо — это характерное отличие котлов пиролизного типа от других теплогенерирующих установок. Топка имеет повышенное аэродинамическое сопротивление, поэтому обустройство тяги, обычно, принудительное. Как правило, используется дымосос или дутьевой вентилятор.

Работа пиролизных котлов длительного горения происходит в такой последовательности:

  1. Дрова (или другое топливо) помещаются на колосник и поджигаются.
  2. После закрытия дверцы запускается дымосос.
  3. Под действием высокой температуры (до +800°С) происходит обугливание, выделяется древесный газ.
  4. Выделившиеся продукты (угарный газ, водород, углеводороды и азот) поступают под колосник.
  5. К продуктам пиролиза добавляется продув — летучие вещества постепенно сгорают, а часть тепла возвращается к слою дров, расположенных снизу.
  6. Тепло используется для нагрева теплоносителей — воздуха, воды.

Достоинства и недостатки пиролизного котла

Пиролизные котлы завоевали свою популярность благодаря ряду преимуществ:

  1. Полное сгорание топлива обеспечивает экономичность горения. Кроме того это качество позволяет реже проводить чистку зольника и газоходов.
  2. Регулируемый процесс горения позволяет увеличивать длительность сгорания одной топки (около 12 часов).
  3. Снижаются выбросы вредных веществ в атмосферу — высока температура в камере сверху подавляет СО.
  4. Для топки подходят крупные, неколотые дрова.
  5. Возможность полной автоматизации работы котла и подключения к любой системе отопления.
  6. Котел может утилизировать резину, пластмассу и полимеры, не загрязняя при этом окружающую среду.

Важно! Газогенераторные котлы эффективнее традиционных. КПД пиролизного котла достигает 85%, а мощность оборудования можно регулировать в пределах 30-100%

К недостаткам пиролизных котлов можно отнести:

  1. Большие габариты установки.
  2. КПД котла резко снижается, если в него поместить топливо повышенной влажности.
  3. Энергозависимость котла — без дымососа установка не будет работать.
  4. На малых загрузках (менее 50%) отмечается нестабильное горение и появление дегтя в газоходах.
  5. Нельзя организовать автоматическую подачу дров.
  6. Высокая стоимость пиролизных котлов. Сэкономить можно, если сделать котел самостоятельно. Но изготовление котла — достаточно сложный процесс, требующий точных расчетов, разработки чертежа и грамотной сборки.

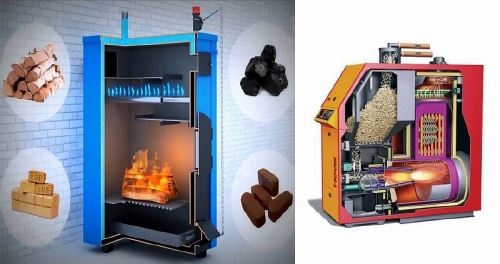

Топливо для пиролизного котла

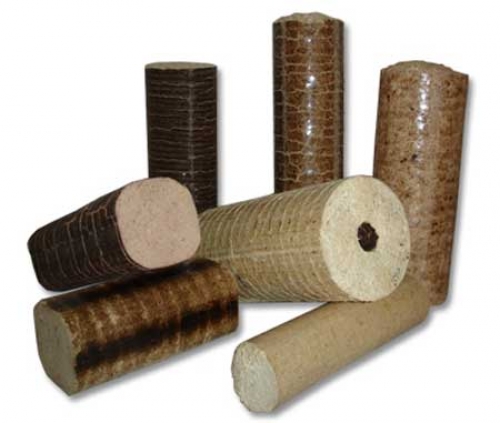

Для пирокотлов лучше использовать топливные пеллеты или дрова. Древесину можно загружать диаметром 100-250 мм, длиною 400-450 мм. Размеры топливных брикетов — 300х30 мм. Мелкие древесные отходы и опилки можно жечь вместе с дровами, но их должно быть не более 30% от общего объема камеры загрузки.

Котел работает на максимальной мощности, если используется высушенная древесина. Кроме того, это условие позволяет продлить срок эксплуатации установки.

Теплота сгорания 1 кг дров влажностью 20% составляет 4 кВт/час, а древесины с влажностью 50% — 2 кВт/час

В промышленных установках могут использовать пиролизное масло — разжиженный древесный деготь. Материал имеет высокую теплотворную способность — порядка 40 000 кДж/кг, но пиромасло обладает сильной кислой реакцией, что негативно сказывается на футеровке и металле. Поэтому его применение в бытовых котлах не желательно.

Делать или нет перолизный котел самостоятельно

Пиролизный котел — это современно и эффективно, но — дорого. Стоимость простого отечественного котла — не менее 1000 долл. США, цены на импортные газогенераторные установки на порядок выше.

Вполне реально сделать пиролизный котел самостоятельно или заказать изготовление установки у специалистов. Второй вариант обойдется дороже первого, но по сравнению с покупкой нового оборудования удастся сэкономить немалую сумму денег (зависит от размеров котла).

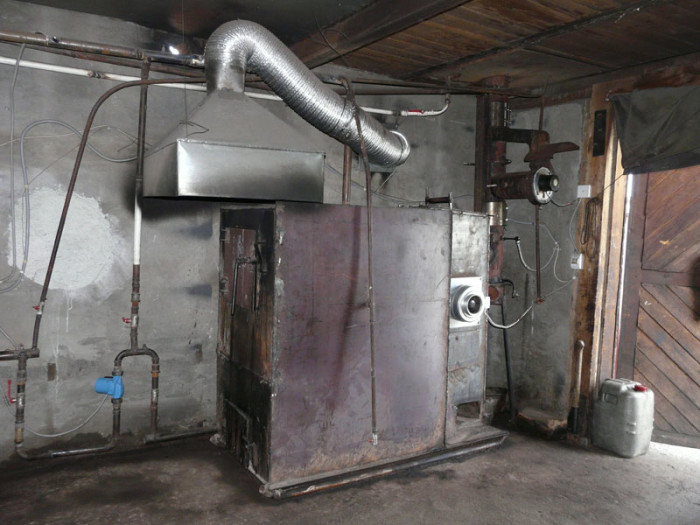

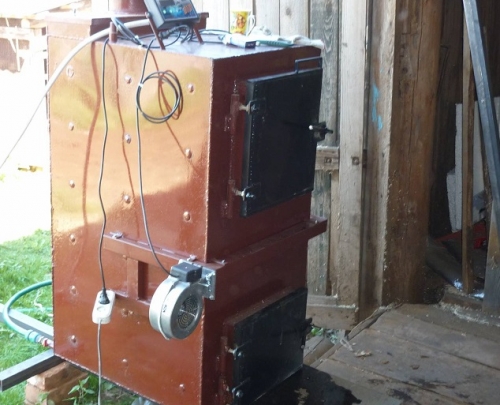

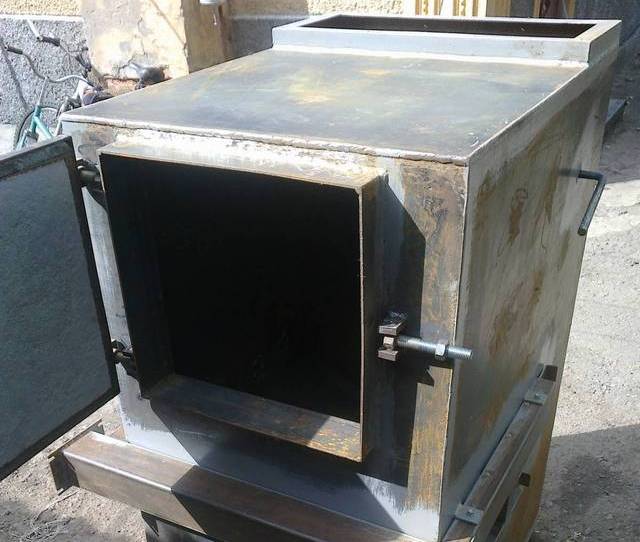

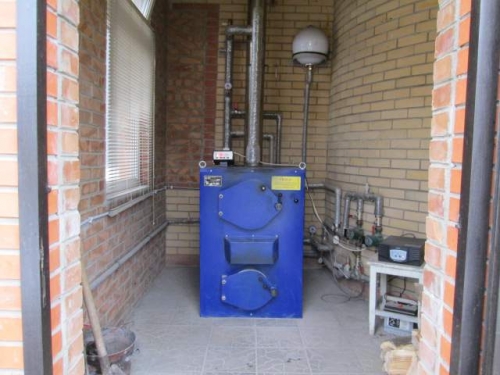

Самодельный пиролизный котел: фото

Конечно, процесс сборки котла нельзя назвать абсолютно дешевым и простым. Перед изготовлением оборудования необходимо оценить собственные возможности и силы, изучить всю информацию по составляющим элементам и работе котла.

Твердотопливный пиролизный котел своими руками: пошаговая сборка

Разработка чертежа и расчет пиролизного котла

При работе важно точно следовать разработанным чертежам пиролизного котла. Приведем чертеж наиболее распространенной конструкции, который применяется при самостоятельной сборке. Отопительный аппарат рассчитан на 40кВт. Конструкцию прибора можно менять, но внутренний объем должен оставаться неизменным.

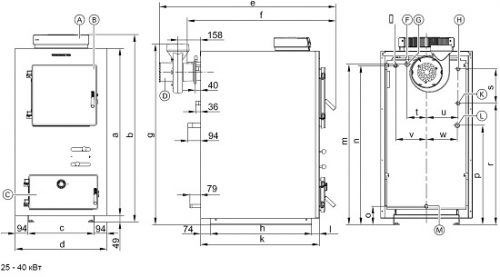

Расшифровка чертежа:

А — контролер котлового контура;

B — дверца загрузки;

C — дверца зольника;

D — дымосос;

E — муфта для датчика термического предохранителя (R 1/2);

F — патрубок аварийной системы (предохранительный клапан монтируется в подающей магистрали при помощи тройника — есть в сборке с группой безопасности);

G — подающая магистраль котлового контура;

H — подвод охлажденной воды защитного теплообменника, R ¾;

K — подача горячей воды защитного теплообменника, R ¾;

L — обратная магистраль котлового контура;

M — расширительный бак и патрубок опорожнения.

Для частного дома обычно достаточно котла мощностью 40 кВт. При изготовлении установки большей/меньшей мощности необходимо соответственно откорректировать и другие параметры котла. Правильное соотношение размеров пиролизного котла гарантирует эффективность и долговечность установки.

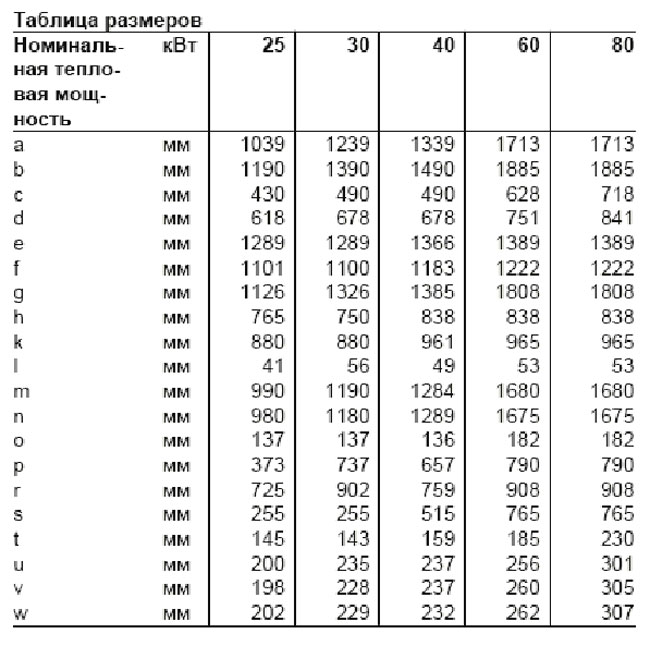

Таблица соответствия пиролизного котла генерируемой мощности

Важно! Для небольшого дома оптимальным вариантом станет котел мощностью 25-30кВт. Изготовления компактного оборудование позволит сэкономить средства и время на сборку

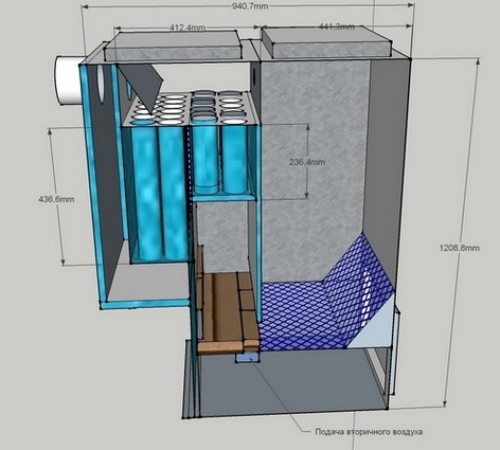

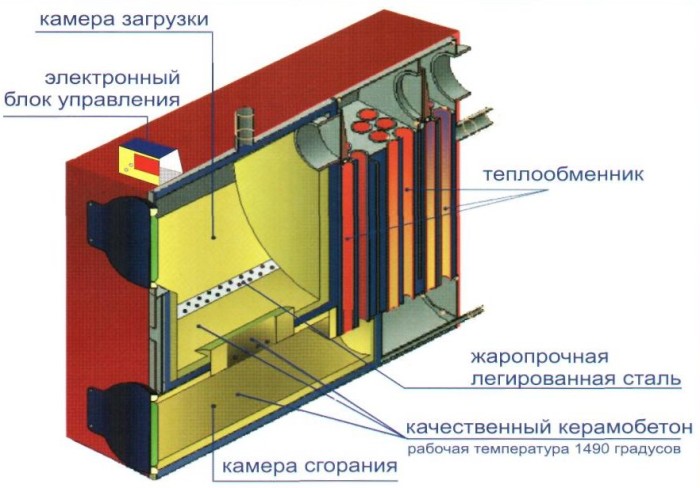

3d- визуализация соединения всех узлов котла поможет понять внутреннее устройство котла.

3d схема пиролизного котла

Инструменты и материалы

Для работы понадобятся следующие инструменты:

  • сварочный аппарат (желательно, постоянного тока);
  • электродрель и набор сверл по металлу;
  • болгарка;
  • углошлифовальная машинка;
  • плазморез или газовый резак — для создания отверстий большого диаметра (при наличии опыта эту работу можно сделать болгаркой);
  • слесарные инструменты (напильник, молоток, зубила, струбницы).

Перечень необходимых материалов:

  1. Листовая сталь (5 мм) — для изготовления камеры сжигания и газифицирующей камеры. Листовая сталь (4 мм) — для внешней обшивки. Общий метраж стальных листов — 8-10 кв.м.
  2. Труба для теплообменников: длина — около 10 м, диаметр — 57 мм, толщина стенки — 4,5 мм.
  3. Труба для борова: длина — 0,5 м, диаметр — 159 мм, толщина стенки — 4,5 мм.
  4. Огнеупорный шамотный кирпич — 20-25 шт.
  5. Профильная труба 60х30х2 и 80х40х2 по 2 метра.
  6. Труба длиною 2 м, диаметром 32 мм, толщиною стенки — 4,5 мм.
  7. Стальная полоса 30х4 мм- 2 м.
  8. Круги отрезные 230 мм, 125 мм — по 10 шт.
  9. Электроды — 5 пачек.
  10. Шлифовальные круги 125 мм — 5 шт.
  11. Центробежный дутьевой вентилятор.
  12. Датчик температуры.

Сборка пиролизного котла

Приведем основные этапы по изготовлению пиролизного котла:

Изготовление пиролизных котлов: видео

Ввод котла в эксплуатацию

Перед запуском котла его надо подсоединить к дымоходу и наполнить водой. На котле обязательно должен быть термометр для контроля температуры теплоносителя. Для установки термометра в проектах котлов предусмотрены отверстия.

Ввод системы пиролизного котла в эксплуатацию происходит в такой последовательности:

Техника безопасности

При установке котла должны быть соблюдены требования пожарной безопасности:

  1. Для отопительного котла пиролизного типа необходимо наличие отдельной котельни.
  2. Устанавливать котел надо на кирпичное или бетонное основание.
  3. Размер вентиляционного отверстия в помещении должен быть не меньше 100 кв.см.
  4. Расстояние от котла до стен — минимум 20 см.
  5. Перед котлом надо положить листовой металл толщиною 2-3 мм.
  6. Дымоход надо изолировать утеплителем.

Принимать решение о самостоятельном изготовлении пиролизного котла надо взвешенно. Такая установка конструкционно — весьма сложная. Конечно, получится сэкономить большую сумму денег, но для обеспечения максимально эффективной и безопасной работы необходимо соблюдать многочисленные нюансы и особенности.

Твердотопливные котлы долгое время были единственным источником тепловой энергии в регионах, где не было газа. Электричество, к сожалению, было всегда дорого. Сегодня многое изменилось в подходе рационального и эффективного использования дров и угля.

Пиролизные отопительные котлы и печи – вот средство, которое помогает сэкономить топливо, сделать обслуживание системы отопления и, в частности самого котла, более удобным. Но этот вид оборудования очень дорог, поэтому многих потребителей интересует вопрос, а можно ли сделать пиролизный ? Если вы хороший сварщик и неплохо читаете чертежи, то никаких проблем нет.

Что такое пиролиз?

Пиролиз иногда называют «сухой перегонкой». Все дело в том, что твердое топливо при невысоких температурах (плюс 200-800 °C) и небольшом количестве кислорода не горит, хотя и выделяет тепло. При таких условиях топливо тлеет, выделяя пиролизный газ. Остается лишь твердый остаток, который носит название древесный кокс.

Так вот пиролизный газ, если смешать его с необходимым количеством кислорода, образует горючую смесь, при сгорании которой выделяется огромное количество тепловой энергии. На этом принципе и работают и печи.

Твердый кокс, оставшийся после выделения горючего газа, не остается без дела. Он продолжает тлеть, прогорая до конца. Так что в итоге остается только небольшое количество золы.

Исходя из вышесказанного можно сделать заключение: для того чтобы котел работал по пиролизному принципу, необходимо в составе конструкции использовать две камеры сгорания. В первой будут тлеть дрова, во второй сгорать газ, обогащенный кислородом.

Для обогащения нужно будет продумать систему подающих свежий воздух каналов, соединенных со второй топкой. Добиться того, чтобы кислород естественным путем поступал в топку, будет сложно. Поэтому специалисты рекомендуют устанавливать в конструкцию котла небольшой вентилятор. Он может быть отводящим с установкой на дымоходе, или нагнетательным с установкой в начале канальной системы. Обязательно конструкция прибора оснащается зольником.

Сам процесс начинается с подбора чертежей. Если вы не инженер, а тем более не теплотехник, то не надо заниматься самодеятельностью. Чертежи вы найдете в свободном доступе в Интернете и спецлитературе.

Главное, подогнать конструкцию под необходимые требования системы отопления дома. Итак, чтобы сделать пиролизный котел своими руками, надо предварительно подготовиться.

Инструменты

Сначала собираем инструменты:

  • электросварочный аппарат;
  • болгарка;
  • молоток;
  • рулетка и карандаш;
  • дрель.

Подготавливаем материалы:

  • стальной лист толщиною 4 мм;
  • труба диаметром 100 мм;
  • труба 32, 50 мм;

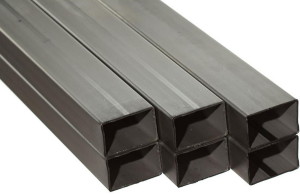

  • прямоугольная труба 60х30 мм толщиной 2 мм;
  • вентилятор.

Если собирать самодельный пиролизный котел упрощенного типа, то его можно сделать из буржуйки. Только прибор этот будет не горизонтального типа, а вертикального, потому что оптимальный вариант конструкции – топка для сгорания пиролизного газа над топкой, где тлеют дрова. Таким образом, газ будет самотеком подниматься из первой камеры во вторую.

Поэтому из листового железа надо будет нарезать несколько прямоугольников, составляющих стенки корпуса. Плюс еще надо будет сделать несколько прямоугольных участков: для перегородки двух топок, для отсечения камер сгорания от отсека, где будет располагаться теплообменник. На одном из листов вырезаются два прямоугольных отверстия: верхнее – под дверцу топочной камеры, нижнее – под зольниковый отсек.

Из прямоугольной трубы необходимо нарезать два отрезка шириной, равной глубине котла. Обязательно из арматуры варится решетка (можно приобрести готовую). Изготавливается теплообменник из трубы 50 мм.

Конструкция устройства может быть змеевидной или в виде трубчатого радиатора с коллекторами.

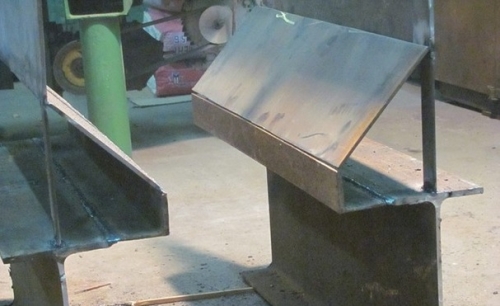

В первую очередь свариваются между собой задняя стенка и две боковые, далее дно котла. Теперь необходимо установить теплообменник. Его можно крепить к одной из боковых стенок, например, к задней (оптимально).

Для крепления можно использовать кусочки арматуры, которые варятся одним концом к стене, другим – к трубам теплообменника. После чего устанавливается перегородка, закрывающая теплообменник.

Установка перегородки

Следующий этап – это установка перегородки между двумя камерами сгорания. Здесь два нюанса. Длина перегородки не должна равняться глубине топки. Она должна быть на 2-3 см меньше. Таким образом, создается зазор, через который пиролизный газ будет переходить с нижней камеры в верхнюю.

Перегородка должна устанавливаться с небольшим наклоном в сторону зазора. То есть, в нижней топочной камере должен образоваться небольших размеров конус с верхним углом у зазора. В принципе, можно обойтись и без конуса, установив чисто горизонтальную перегородку.

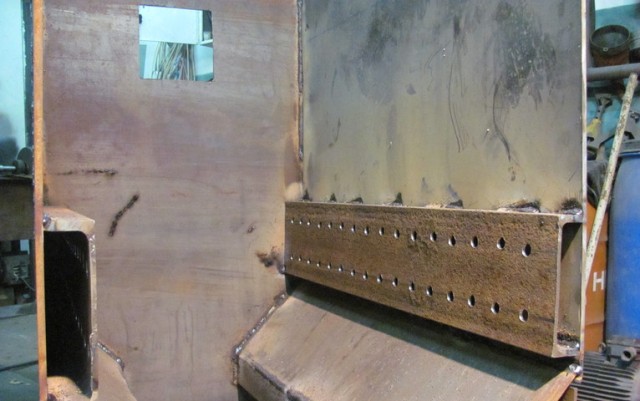

Приготовленные прямоугольные трубы используются для изготовления воздушных каналов. В них делаются дрелью и сверлом 10-12 мм через каждые 5 см отверстия с одного бока. Длина каналов равна длине перегородки между топками плюс ширина отсека, где расположен теплообменник. Один торец канала наглухо заваривается, при сборке он будет направлен в сторону лицевой стенки.

В перегородке теплообменника и задней стенке делаются два прямоугольных отверстия, которые по сечению равны внешнему сечению прямоугольных труб. Теперь устанавливаются каналы таким образом, чтобы их открытый торец смотрел из задней стенки котла. При этом отверстия в каналах смотрели внутрь топки. Профтрубы привариваются к стенкам верхней камеры сгорания.

А сзади к этим трубам привариваются точно такие же, только без перфорации, и устанавливаются они вертикально. Их длина определяется местом соединения с каналами сверху, а снизу – не доходя до низа котла на 10-15 см.

Именно в нижней части устанавливается герметичный металлический короб, в который монтируется вентилятор. По сути, короб будет выполнять функции воздушной сборной камеры. Сделать его можно из листов металла толщиною 2-3 мм. Его размеры определяются расстоянием между воздушными каналами, а высота в пределах 10-15 см.

Установка передней стенки

Самодельный пиролизный котел – это двухкамерная конструкция. Поэтому у лицевой стенки агрегата три дверцы: для зольника, для нижней камеры и для верхней.

Дверцы для верхней топки и для зольника – это небольшие лючки. В этом случае зольниковая дверца может служить воздушным отверстием для подачи кислорода в нижнюю камеру сгорания. А так как туда необходимо подавать небольшое количество свежего воздуха, то дверцу зольникового отсека можно сделать в виде заслонки.

Дверца для закладки топлива должна быть большой. И все дверцы необходимо обязательно герметизировать с помощью асбестовой ленты.

А если вам нет необходимости использовать отопительный котел? В таком случае обычная пиролизная печь своими руками собирается еще проще. В конструкцию агрегата не устанавливается теплообменник.

Срок эксплуатации

Обратите внимание, что конструкция, предложенная выше, это самый упрощенный вариант. Работать прибор будет надежно, но недолго – лет 5, не больше. Стенки котла прогорят быстро, потому что пиролизный газ сгорает при очень высоких температурах.

Чтобы продлить срок эксплуатации, необходимо верхнюю топку обложить шамотным кирпичом. Будет неплохо, если над ней соорудить воздушную камеру, через которую будут уходить угарные газы в дымоход.

Самодельный пиролизный котел надо уметь растапливать. Первые минут 10 надо, чтобы агрегат работал, как обычная дровяная печь. То есть, открыть дымоход полностью, открыть побольше дверцу зольника. Как только котел протопится, можно закрывать все заслонки и выставлять размеры их зазоров.

Обращайте внимание при этом на дым, который валит из дымохода. Если его нет или он идет в незначительных количествах, значит, ваш нагреватель был собран правильно.


2017-03-30


Сергей Дяченко



Прежде всего, чтобы сконструировать пиролизный котел своими руками, подбирается подходящая схема и чертеж.

Рассмотрим три основных способа изготовления из различных материалов:

  • Из бочки
    или стального листа в виде цилиндра.
  • Из прочной стали
    в кубической форме, используя схему Беляева,
  • Из кирпича
    в виде печи. Прежде чем выбрать тот вид котла, который вы будете создавать, рассмотрите все чертежи и схемы, а также инструкции по сборке.

Каждый тип самодельного оборудования длительного горения обладает своими преимуществами и недостатками. Из бочки получится компактная конструкция для гаража, а кирпичная печь сможет обогреть весь дом, значительно экономя топливо.

Пиролизный котел из бочки

Нам потребуется 200 литровая металлическая бочка. Можно взять готовую, а можно изогнуть и сварить лист стали толщиной 3-4 мм. Срезаем у нее верхний торец и делаем из него крышку, приварив по окружности полоску металла. По центру высверливаем отверстие под воздуховодную трубу. Сбоку в верхней части бочки сверлим отверстие под дымоход и ввариваем в него дымоходный патрубок.

Следующим делаем поршень. Он представляет собой круг, по диаметру несколько меньший крышки бочки, чтобы он мог в нее поместиться. По центру сверлиться отверстие и к нему приваривается воздуховодная труба, по которой кислород будет поступать в топку.

Пиролизный котел из бочки

В верхней части делаем заслонку, которая будет регулировать количество поступающего внутрь воздуха. Для этого сверлим сквозное отверстие, вставляем в него плотный штырь и привариваем внутри к нему небольшую пластину. Вращая его, мы меняем площадь отверстия.

Снизу стальной лист необходимо утяжелить, чтобы при сгорании поршень под своей тяжестью опускался и измельчал сгоревшее топливо. Важно, чтобы все сварочные швы были герметичны. Если этого не будет, котел не сможет работать достаточно эффективно.

Пользоваться таким самодельным котлом просто. На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться.

Под ним будет происходить процесс тления, а сверху него будут сгорать выделяемые газы. Такая конструкция еще называется пиролизной головкой и может работать на дровах или смежных видах топлива из древесных отходов.

Котел по схеме Беляева

Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых котлов всех фирм производителей, вы сможете, если перейдете .

Нам понадобятся следующие материалы:

Из основных инструментов нужны будут болгарка, дрель и сварочный аппарат.

Пошаговая инструкция сборки пиролизника:

Также такую конструкцию можно сделать из КСТ котла, применив его в качестве корпуса.

Кирпичный пиролизный котел

Узнать всю правду о заговоре, связанном с выбором, эксплуатацией и обслуживанием котлов отопления всех фирм производителей и моделей, можно .

В своем доме можно построить печь, которая будет работать по принципу пиролиза. Она монтируются в одну из стен. Дымоход выводится на крышу, продукты сгорания выводятся на естественной тяге. Камеры сгорания делаются стальными, колосник чугунный, корпус из кирпичной кладки. Во всем остальном устройство принципиально ничем не отличается.

Схема пиролизного котла из кирпича

По периметру конструкция выкладывается керамическим кирпичом, внутренние перестенки делаются из шамотного кирпича. Важно кладку производить очень качественно, так кА от этого будет зависеть производительность печи.

В заключение предлагаем посмотреть видео о том, как сделать пиролизный котел своими руками из газового баллона:

Если вы хотите получить полную информацию по этой проблеме, а также узнать и другие немаловажные нюансы по котлу отопления от вашего производителя, .

Но, еще у нас есть по этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта котла. И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен».

Вы узнали, что соседи установили пиролизный котел своими руками, чем решили проблемы с горячей водой и отоплением? Что ж, это по силам и вам, сейчас разберемся, как это сделать.

1
Процесс пиролиза для непрофессионалов

Для начала рассмотрим определение пиролиза. Это процесс разложения соединений без достаточного притока воздуха либо при полном его отсутствии. Котлы, работа которых основана на этом явлении, относятся к разновидности твердотопливного оборудования и чаще всего выступают в качестве водогрейных. Их особенность заключается в раздельном сгорании выходящих летучих веществ.

Топливом чаще всего выступают дрова, при этом горит и древесный газ в результате воздействия на него очень высокой температуры и дефицита кислорода. Получается, что дерево разлагается на летучую (газ) и твердую (кокс) фракцию. Как только первая начинает взаимодействовать с кислородом, сразу же возникает процесс горения, способствующий образованию тепловой энергии.

2
Принцип работы котла

Топка таких котлов состоит из газифицирующего отсека и камеры сгорания. Первый располагается в верхней части, в нем медленно горит и разлагается топливо. Для него характерно отсутствие кислорода. Все выделившиеся газы попадают в нижнюю часть, куда и подается воздух. В результате получается двойное дутье. Пространство между камерами разделено колосниками, на которых располагают дрова. Первичный же воздух подается сверху вниз. Так достигается характерное для подобных конструкций верхнее дутье.

Из-за повышенного аэродинамического давления топки тяга преимущественно имеет принудительный характер. Причем лучше отдавать предпочтение дымососам, чем дутьевым вентиляторам. Правда, очень часто в описаниях конструкции можно встретить именно понятие «вентилятор».

Теперь пришло время рассмотреть подробнее, как работает подобная установка. Кладем твердое топливо на колосники в верхней камере. Затем поджигаем их и закрываем герметично дверцу, в это время включается дымосос. Со временем кислорода в топке становится все меньше и получается его дефицит. Температура же внутри может превышать 800 градусов. Сочетание этих процессов приводит к обугливанию древесины с выделением газа. Собственно говоря, происходит пиролиз.

Далее смесь газов (угарный, водород, азот и углеводород) попадает в нижнюю часть топки. Туда же поступает под давлением и вторичный воздух. Взаимодействие всех вышеперечисленных газов приводит к процессу горения. Образовавшееся в результате тепло делится на две части. Одна поступает к колоснику и поддерживает пиролиз, а вторая расходуется на нагрев самого котла.

3
Достоинства и недостатки пиролизного оборудования

Мы уже рассмотрели конструкционные особенности и принцип работы пиролизного котла, теперь изучим все его достоинства и недостатки такого . Начнем с положительных сторон. Во-первых, появляется возможность регулирования процесса горения. Достигается оно за счет подачи первичного воздуха. Например, на одной закладке дров вы можете отапливать дом от 12 часов до нескольких суток. Во-вторых, экономичность, так как в подобных котлах топливный материал сгорает полностью. Кроме того, эти котлы в принципе считаются до 15% более экономными, чем традиционное твердотопливное оборудование.

В-третьих, опять-таки из-за полной утилизации дров оборудование не нуждается в слишком частой очистке. В-четвертых, благодаря автоматической оснастке управлять им достаточно просто. Вы можете контролировать процесс горения и тем самым повысить либо снизить эффективность. В-пятых, подобное оборудование обладает высокими показателями пожаро- и взрывобезопасности. И последнее, по сравнению с иными твердотопливными аналогами пиролизные установки более безопасные в экологическом плане, так как выброс вредных веществ сведен к минимуму.

Однако при таком большом количестве плюсов есть и некоторые недостатки. Остановимся и на них. Прежде всего смутить может стоимость подобного оборудования, ведь она значительно превышает цену иных систем отопления. Решить эту проблему вполне реально, если собрать пиролизный котел своими руками. Еще одним минусом подобных систем оказывается их зависимость от электроэнергии, ведь и дымосос, и электроника нуждаются в постоянном питании.

Кроме того, необходимо следить за состоянием топливного материала. Если дрова будут недостаточно сухими, то подобное самым негативным образом отразится на работоспособности котла и значительно снизит его мощность
. И последний нюанс: полностью автоматизировать процесс не получится. Как ни крути, ведь следить за наличием топлива и вовремя подавать его придется вам самим.

Еще надо три трубы – одна диаметром 32 мм и длиной в 1 метр, вторая 57 мм (8 м) и третья 159 мм (0,5 м) – полтора десятка огнеупорного кирпича, профтрубы с толщиной стенок 2 мм и сечением 60х30 (1,5 м), 80х40 (1 м), четырехмиллиметровые стальные полосы шириной в 20 и 30 мм и длиной в 7,5 и 1,5 м соответственно. Один метр 5-миллиметровой полосы шириной в 80 мм. Еще не обойтись без температурного датчика и дымохода.

Если же вы желаете пойти по облегченному варианту, то в качестве корпуса можно использовать металлическую бочку объемом 200 литров. Еще вам понадобится крышка с бортиками, которая будет герметично закрывать емкость, массивный поршень сечением чуть меньше внутреннего диаметра бочки и металлическая труба высотой приблизительно на 20 см больше нашего корпуса и сечением 10 см. И последнее – дымоход, он также представляет собой полую трубу с внутренним диаметром 10 см, только его длина должна превышать высоту емкости минимум на 40 см.

Шаг 2:
Подбор рабочей схемы

Как уже упоминалось, найти подробную схему котла можно в интернете, правда, если вы инженер-теплотехник, то вполне реально разработать ее самостоятельно. Мы же сейчас рассмотрим основные элементы. Такое отопительное оборудование состоит из корпуса, в котором располагаются дверца загрузки и крышка зольника. Еще не забудьте про контроллер контура и патрубок для аварийной линии. В защитный теплообменник необходимо обеспечить подвод холодной и горячей воды. Также следует собрать патрубок опорожнения с расширительным бачком и обеспечить обратную магистраль контура.

Собрать самодельный пиролизный котел из второго комплекта расходных материалов (с участием бочки) намного проще, правда, значительно уступать будут и его параметры. Все зависит от поставленных целей, например, для утилизации древесных отходов он станет незаменим. В верхней части бочки делается отверстие и вваривается труба-дымоход. Второй же полый элемент приваривается к центру поршня, при этом в крышке следует вырезать отверстие, чтобы обеспечить выход краю воздуховодной трубы.

В верхней части воздуховода устанавливается заслонка, с ее помощью можно регулировать количество поступаемого воздуха, а следовательно, и процесс горения. На поршне не помешают и дополнительные ребра, так получится лучше утрамбовать горючую смесь. Эксплуатация подобного оборудования очень проста, нужно всего-то засыпать топливный материал на дно бочки, поджечь его и закрыть емкость крышкой с поршнем, который будет плавно двигаться вниз под собственным весом.

Очень важно определить КПД оборудования, причем делать это следует еще на этапе пробного запуска при максимальной мощности. Достаточно обратить внимание на дым. Он не должен иметь неприятного запаха.

Шаг 3:
Установка

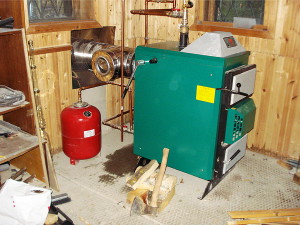

Любое отопительное оборудование нуждается еще и в правильной установке. При этом следует отметить, что с технической стороны все достаточно просто, нужно всего-то придерживаться выбранной схемы, а вот несоблюдение техники безопасности повлечет за собой весьма серьезные последствия, вплоть до угрозы жизни. Итак, размещаться подобный должен только в специальном нежилом помещении, особое требование предъявляется и к основе, на которой он будет стоять. Лучше всего подойдет бетон либо кирпич. Обязательно установите перед топкой толстостенный лист металла.

Желательно, чтобы в котельной не было посторонних предметов, но если таковые там находятся, то выбирайте безопасное расстояние от них до котла – более 20 см. Позаботьтесь о мощной вентиляции. Если желаете продлить жизнь оборудованию, то утеплите дымоход. В противном случае в нем образуется конденсат, который самым негативным образом скажется на работоспособности отопительного устройства.
