Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов
.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
- — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
- — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.
Способы соединения проводов
1. Соединения проводов скруткой.
Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
С новым окном управления сенсорным экраном на новых терминалах эта опасность устраняется. Если через это окно появляется пустой медный провод, это означает, что правильная длина снятия не выполняется. В этом документе показано, как правильно сделать «кроссовер» сетевого кабеля. Этот кабель можно использовать для прямого подключения двух компьютеров без использования концентратора. или переключатель. Два конца кабеля «кроссовера» отличаются друг от друга, в то время как обычный, также называемый «прямой» кабель имеет одинаковые концы.
В следующих строках и фотографиях мы покажем вам, как именно это происходит. Однако, когда мы не используем коммутатор или концентратор, а только кроссовый кабель, он должен выполнять функцию соединения. Давайте объясним немного подробнее: когда мы используем концентратор или коммутатор, провода передачи информации на компьютере должны быть подключены к принимающим информационным кабелям на концентраторе. И наоборот: Кабели хост-узла должны быть подключены к передающим проводам компьютера. Но если вы помните, что мы говорили вначале — кабели, соединяющие компьютер с концентратором, — это так называемые «прямые» кабели.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Это связано с тем, что концентратор выполняет внутреннюю функцию связи. Функция подключения должна быть выполнена где-то, а когда нет концентратора или коммутатора для соединения, эта функция выполняется кроссоверным кабелем. Теперь, когда у меня есть представление о том, что делает кроссоверный кабель, давайте поговорим о типах кабелей. Для сетевого кабеля для поддержки передачи 100 Мбит он должен быть классифицирован как категория 5 или. Кабель, который мы собираемся сделать, будет кабелем так называемой категории 5 и будет работать как с передачей 10 Мбит, так и с 100 Мбит.
Не допустимо соединение скруткой проводов разнородных металлов,
например медь и алюминий.
2. Соединение проводов пайкой.
С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.
При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Все дополнительные компоненты, которые мы будем использовать, также будут относиться к категории 5. Вы уже знаете, для чего используются «кроссоверные» кабели. Вы знаете, зачем вам нужен такой кабель. Первое, что вам нужно сделать, — вырезать подходящий кабель из кабеля. что вам нужно. Убедитесь, что кусок достаточно длинный. Причина, побуждающая вас дважды подумать о длине кабеля, состоит в том, что если кусок недостаточно длинный, вам нужно будет начать всю процедуру с самого начала. Если вам нужно пропустить кабель через отверстие в стене или что-то еще, убедитесь, что вы потратите кабель прежде, чем вы начнете с ним какую-либо другую операцию.
Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.
Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.
Вам гораздо труднее потянуть шнур, когда концы ведер уже готовы и установлены на нем. Вы знаете, что такое концепция, у вас есть кабель. Вам также понадобятся 2 из вышеупомянутых ковшей. Это необходимо сделать очень осторожно, чтобы не повредить или не повредить провода, которые находятся внутри. Если это произойдет, это может повредить работу кабеля или повредить его до такой степени, чтобы сделать его непригодным. После обертывания, еще раз проверьте проводные раны. Если он есть, просто вырежьте 5-дюймовую деталь, которая очистится и начнется.
3. Использование клеммных колодок.
Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
С этим вы будете держать провода в полном объеме, и вы не позволите им развиваться. Кабель, который мы используем «категория 5», должен иметь только 5 см неэкранированных проводов. В случае с картинкой, возможно, у нас есть более 1 см сплошных проводов. Мы позаботимся об этом слишком рано.
Теперь это станет немного сложнее, но не пугайтесь, мы справимся с этим без проблем. В настоящее время мы находимся на стадии решения. А именно: мы должны решить, какой из них мы будем делать в конце. Посмотрите фотографии и решите, какой из двух вариантов вы будете делать.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.
Зажим типа «орех»
Начните следить за проводами вашего кабеля, но будьте осторожны, чтобы не прерывать кабель в нежелательном кабеле. Возьмите его туда, где у вас есть. После того, как вы это рассмотрели, вы начинаете ослабевать в правильном порядке, что показано на фотографиях выше. На этом этапе вы можете встретить беременность с поддержкой, особенно с некоторыми из средних проводов. После того, как вы положили провода в правильном порядке, пришло время забрать резак. Продолжайте использовать одни и те же руки, чтобы удерживать подчиненные провода, а другой — снимать защелки и измерять около 5 см от начала «домов».
4. Пружинные клеммы.
Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».
Расположите плоскогубцы горизонтально на домах и процедите по проводам. Здесь должно быть сделано одно движение с помощью зажимов. они обрезали все провода вместе. Если вам это не удастся, вам придется повторить эти процедуры для повторения к моменту. Вы не перезаписываетесь в одном месте. Это может привести к последствиям.
Отсюда до ставок ставок чаще. Теперь возьмите один из букситов и начните. для вставки стержней, как и раньше. Когда вы приедете в тот момент, когда вам нужно катиться и кабель от «мотыги» внутри ведра, вы можете немного забеременеть, но не волнуйтесь, он войдет совершенно с немного более высоким объемом износа. Оберните провода и кабели от «борозды» в ковше, в то время как провода не доходят до конца, а кабель из меха вставляется в ведро, насколько изображение вы видите.
Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения .
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
Теперь ты берешь баксы. обязательно держите шнур здоровым из одной руки. Если вы это сделаете, вы узнаете правильный путь, поменяв закладку. Вы начнете сохранять звук слабой трещины. Если вы отменили раньше, ничто не остановится и не будет иметь никакого эффекта. Продолжайте нажимать, удерживая звук слабой трещины. Убедитесь, что звук нажат. Теперь ключи должны быть выпущены сами и многое другое. вы видите, что баксы готовы.
Если вызывающие не отпускают себя, вы слабы, и вы недостаточно нажали. Уже пора переваривать материал, который мы создали. Если вы пройдете по кабелю, вы увидите, что кабель согнется вместе с частью кабеля и «домами». Часть «кожи» должна быть в ведре, чтобы убедиться, что все нормально, а провода не искажены. Это обеспечит безопасность вашего сетевого кабеля. Хорошо иметь кабель, который работает, останавливая часы в решении этой проблемы вы не сможете «увидеть» другой компьютер для чудес. Если все готово и хорошо выглядит, вы оставляете только другой конец кабеля, отмечая его и соглашаясь на другой.
5. Ответвительный сжим
. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.
Соединение провода мишура скруткой с одножильным или многожильным проводником
Это изображение готового ведра. Посмотрите, что правильно, а что нет. В заключение: у вас должен быть полностью функциональный кроссовый кабель категории 5. Если у вас есть другие подобные сетевые кабели, хорошо соединить их, чтобы вы не восхищались последствием того, что категория. Это сделает вас головной болью в будущем. Если вы не работаете, проверьте заднюю панель. У Винаги есть возможность дать вам пройти. Если это так, вы знаете дом. Первым моментом является то, что винаги — самое худшее. Используйте такие целевые проститутки, которые вы найдете в большинстве специализированных журналов.
Соединение медных и алюминиевых проводов в домашних условиях
Если требуется соединение медных и алюминиевых проводов
, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.
В этой информации мы не будем предоставлять подробной информации о свойствах алюминия с точки зрения его использования в энергетике, просто укажите, что подходит в электрических установках при использовании алюминиевых проводников и кабелей. В любом случае алюминий настолько отличается от его свойств меди, что необходимо реализовать эти свойства и уметь его соблюдать при работе с алюминием.
Основные инструкции по правильному подключению. Соединения проводников должны быть выполнены для обеспечения стабильного и надежного проводящего контакта подключенных проводников без чрезмерных переходных сопротивлений во избежание опасности людей или окружающей среды и во избежание сбоев в работе из-за неисправных соединений.
Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
Современные способы соединения проводов: Клеммные колодки
Поэтому необходимо следить за тем, чтобы швы были сделаны как можно более тщательно и при необходимости были требуемыми свойствами. Также необходимо соблюдать осторожность, чтобы обеспечить надлежащее обращение с проводниками и крепежными элементами и обеспечить постоянство использования подходящих и подходящих материалов. При подключении алюминиевых проволок необходимо учитывать особые характеристики этих проводов.
При работе с алюминиевыми проводами необходимо учитывать различные свойства алюминия по сравнению с медью и адаптировать способ работы. Кроме того, более подробно описаны только вопросы, касающиеся правильной реализации соединений алюминиевого проводника.
При выполнении электроразводки неизбежно сталкиваешься с необходимостью соединять участки проводов между собой. Соединения выполняются в распределительных коробках, которые монтируются в стене или на стене. Обычно в такой коробке соединяются провода, ведущие к автомату в распределительном щитке, и провода, отходящие к розетке, светильнику, выключателю. Ещё один провод может транзитом идти от нашей коробки к следующей. Все соединения, естественно, выполняются в соответствии со схемой.
Особенности алюминиевых проводников. Алюминиевые провода имеют разные свойства по сравнению с медью, которые мы должны учитывать при работе с ними. В частности, необходимо учитывать следующие особенности. Конкретная электропроводность алюминия меньше, чем удельная электропроводность меди; В электрических установках обычно достаточно одной и той же нагрузки, такое же нагревание, чтобы выбрать алюминиевый провод с поперечным сечением более 1 градуса, чем медный проводник. Для этого увеличения поперечного сечения помните, когда выбираете крепежные детали.
Вмонтированная в стену Распределительная коробка
Итак, прежде чем бежать и соединять провода вспомним какие основные виды соединении существуют:
- скрутка проводов и дальнейшая их пайка или сварка;
- соединение с помощью клеммных колодок;
- соединение с помощью «орешков»;
- соединение нулевых проводов с помощью соединительных шин;
- использование болтового соединения.
- соединение с помощью гильз.
Старый добрый способ соединения – скрутка
Чтобы скрутить провода и заизолировать место скрутки, не надо ничего, кроме пассатижей и изоленты. Качественно и аккуратно выполненные скрутки медных жил живут по нескольку десятков лет. Не надо забывать зачистить оголённые участки токопроводящей жилы (ТПЖ) перед их скручиванием.
Соединения разных материалов болтом
Механическая прочность алюминиевых проволок по сравнению с медью меньше, поэтому алюминиевые проводники более мягкие, и поэтому они должны работать более тщательно при растяжении, выпрямлении, хранении и т.д. Ползучесть алюминия — это постоянно прогрессирующая деформация под давлением, которая тем сильнее, чем мягче алюминий, а сжимающая сила больше. Если зажимы недостаточно эластичны для компенсации эффекта этой деформации, он может легко уменьшить контактное давление и тем самым увеличить переходные сопротивления в соединении, нагрев сустава и другие серьезные сбои в работе.
Для пущей надёжности скрутку можно пропаять, используя для этого стандартный оловянно-свинцовый припой и канифоль или другой флюс. Ещё лучше пропустить через место соединения кратковременный сварочный ток. На конце скрутки образуется наплыв (капля) из меди, такое соединение прослужит пока не разрушится изоляция. Сваривать и паять можно только медные жилы. Но если мы взглянем в ПУЭ, то увидим что скрутка запрщается, особенно в деревянных домах и банях, поэтому делают скрутку с пайкой или сваркой.
Ползучесть алюминия значительно уменьшается, когда при монтаже соединения используется предварительная деформация сердечника. Окисление алюминиевых проводников является еще одним неприятным признаком, поскольку на поверхности ядра, содержащегося в атмосфере, быстро образуются оксидные слои. Поскольку переходные резисторы значительно увеличиваются, проводник должен быть очищен и соответствующим образом сохранен при монтаже соединения. Напротив, оксидный слой предотвращает дальнейшую коррозию.
Электрохимическая коррозия возникает, когда алюминий контактирует с другими металлами в присутствии электролита, гигроскопической пыли или продуктов коррозии и т.д. поскольку алюминий действует как электроположительный для большинства металлов, в большинстве случаев нарушается контакт с другими металлами; также возможно разрушить проводник с повышенной влажностью.

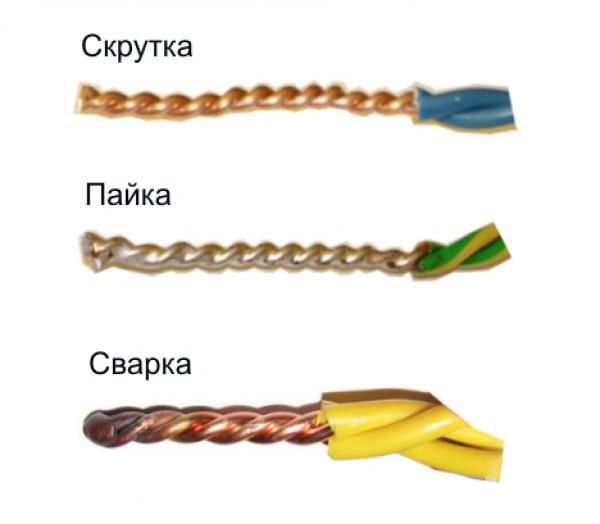

скрутка с пайкой и скрутка сваркой
Вообще, добиться надёжности соединения проводников из алюминия гораздо сложнее, чем того же для меди. Выполняя скрутку алюминиевых проводов в силу механических свойств материала очень легко порвать или сломать оголённую часть ТПЖ. Используя винтовые и вообще резьбовые соединения для алюминиевого провода надо периодически протягивать контакты, так как материал со временем «плывёт», сопротивление контакта постепенно ухудшается, и в результате возможно подгорание контакта и, в худшем случае, пожар.
Основная проблема, которая может возникнуть при выполнении обычной скрутки – электрохимическая коррозия при попытке соединения жил из различных материалов, особенно опасно пытаться делать скрутки проводов из меди и алюминия. В практике известен не один случай, когда приходилось переделывать подобные соединения.
Для выполнения скруток однородных по материалу широко применяется СИЗ (соединительный изолирующий зажим). Колпачок СИЗ накручивается на соединённые вместе жилы, обеспечивая их скрутку и обжимая оголённые участки ТПЖ. Изоляция такого соединения достаточно надёжна, и точно не хуже, чем при использовании изоленты. При использовании СИЗ необходимо очень аккуратно следить за соответствием типоразмеров колпачка и соединяемых проводов.
Клеммные колодки
Широко распространены соединения при помощи клеммной колодки. В пластиковом корпусе колодки установлены контактные гильзы (как правило, латунные) с внутренней резьбой. Надёжный контакт обеспечивается винтами, зажимающими вставленный в гильзу провод.
Ответвительные кабельные сжимы
Для надёжного соединения проводов из разных материалов и для ответвления проводов от основной (магистральной) линии без её разрыва используются кабельные сжимы («орешки»). Сердечник «ореха» состоит из двух прижимных плашек и разделительной центральной пластины. Вся эта конструкция стягивается болтами. Основная особенность кабельного сжима – это то, что соединяемые жилы контактируют друг с другом только через стальную разделительную пластину. Часто «орехи» используют при устройстве ввода в дом или квартиру для перехода с магистрального алюминиевого провода к медной внутренней разводке.
Зажим «Орех» без крышки

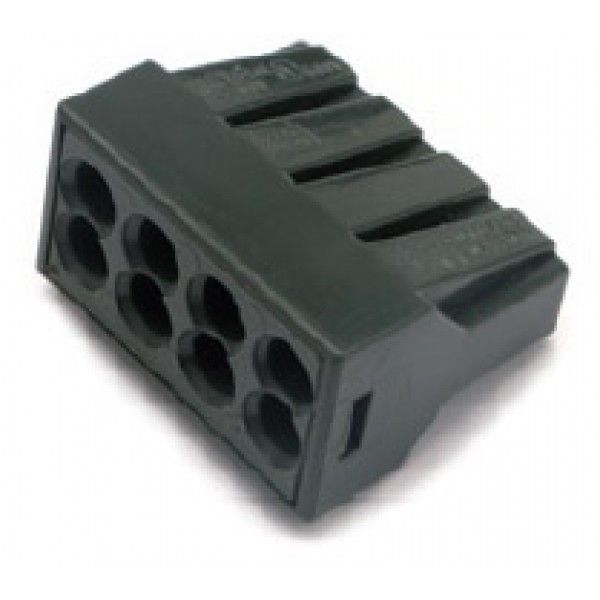

«Орех» полностью в собранном виде
Соединительные шины
Для соединения большого количества жил рабочей нейтрали или защитного заземления в распределительных щитках широко используются шины. Нулевая шина крепится к конструкции щита или устанавливается на DIN-рейку через изолирующую подставку, «земляная» шина – крепится непосредственно к корпусу. И та, другая шины имеют несколько отверстий с прижимными винтами для подключения жил.
Шина для заземления
При применении винтовых клемм усилие, с которым жила прижимается к контакту, со временем ослабевает, особенно в случае контакта с алюминием. Контакт ухудшается, место соединения начинает греться. Это приводит к необходимости периодической ревизии и протяжки резьбовых контактов.
Пружинные клеммы
Существенно ускоряют процесс монтажа пружинные безвинтовые клеммы. Их конструкция разработана в германской фирме WAGO в пятидесятых годах двадцатого века. Клеммы для строительного монтажа на основе плоскопружинных зажимов позволяют надежно соединять любые медные и одножильные алюминиевые провода в любой комбинации без использования специального инструмента.

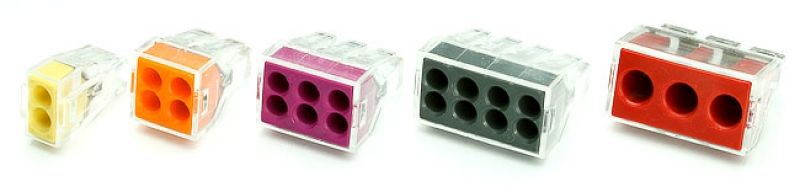

WAGO серии 222
Основное преимущество пружинных клемм — сама пружина подвижна всегда, во весь срок службы клеммы зажимы из пружинной стали создают заданное зажимное усилие. Оно автоматически согласуется с сечением проводника, усилие прикладывается к поверхности жилы, не деформируя её. Таким образом обеспечивается постоянный контакт.
Монтаж провода в WAGO серии 222
Применение пружинных клемм позволяет сократить время электромонтажа (особенно это важно при больших объемах работы), для каждого проводника имеется отдельное клеммное место, проводники не повреждаются, обеспечивается надёжная защита от случайного прикосновения к неизолированным контактам, все соединения выглядят эстетично и компактно.
Существуют пружинные клеммы с втычными контактами (например, клеммы WAGO серий 773, 2273). Такие клеммы можно использовать только для одножильных проводов. Оголённый конец жилы просто вставляется в такой клеммник с небольшим усилием. Для разъединения контакта провод также с небольшим усилием выкручивается из клеммника.
Ещё более удобны универсальные клеммы – «защелки» (например, клеммы WAGO серий 222, 221). Их можно применять при сборке временных схем, так как установление и разъединение контакта занимает несколько секунд. Такие клеммы позволяют соединять провода из разных материалов и разного сечения.
Луженая токовая шина обеспечивает постоянно надежное и газонепроницаемое соединение. Для примера — рабочие характеристики 221 серии — 32 А/450 В и максимальная температура 105 °C. Допускается использовать клеммы 221 серии при температурах окружающего воздуха до 85 °C.
Рекомендуется перед подключением алюминиевого провода заполнить клемму специальной контактной пастой, снимающей окисную плёнку и препятствующей дальнейшему окислению жилы. В номенклатуре WAGO предусмотрены клеммы, заполненные такой пастой при изготовлении.
Существуют специальные пружинные клеммы для подключения светильников. Типичные параметры таких клемм – с монтажной стороны возможно подключить один или два медных или алюминиевых одножильных провода сечением до 2,5 кв. мм; со стороны светильника – любой медный провод такого же сечения. Номинальный ток для медных проводов 24 А, для алюминиевых – 16 А.

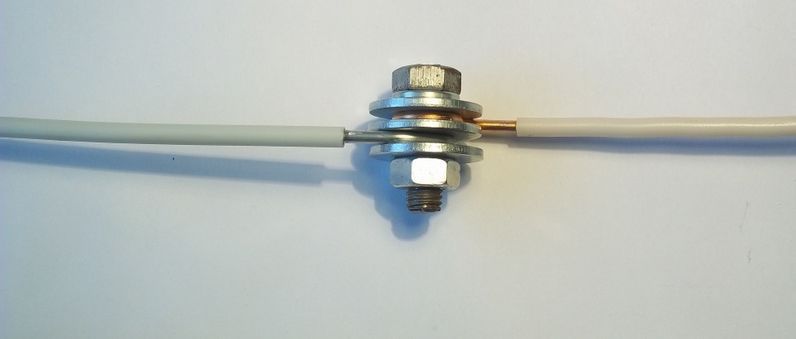

Соединения разных материалов болтом
При соединении медных и алюминиевых проводов необходимо исключить непосредственный контакт этих металлов. Для этого можно использовать ответвительные кабельные сжимы («орешки»). Можно использовать пружинные клеммные соединители. Можно использовать обычный стальной болт, на который навиваются изолированные концы провода из разных материалов. Между проводами на болт обязательно надо надеть стальную шайбу, желательно для долговечности соединения подпружинить его шайбой Гровера.
Конечный вид соединения проводов из разных металлов
Гильзовые соединения
Самый надежный способ соединения это гильзовый. Необходимо подобрать саму гильзу под сечение проводов. С одной и другой стороны поместить провода и специальными клещами обжимается гильза с проводами.

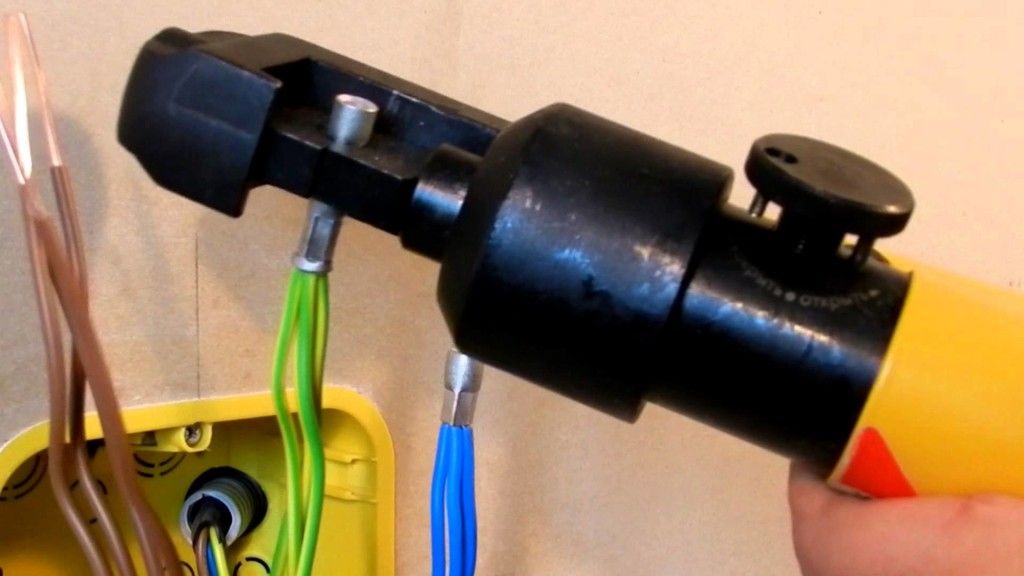

Опрессовка гильзы специальными прессом
После этого гильза изолируется изолентой или термоусадочной трубкой. Конечно, качество соединения хорошее,но работа увеличивается в разы. Тем более гильзы подобрать и купить в магазине трудновато.
