Вашему вниманию предлагается полный комплекс работ по устройству сливного трапа в полу душевой
: подключение самого трапа к стояку канализации, теплоизоляция, гидроизоляция, бетонная стяжка с уклоном в сторону слива и укладка керамической плитки. Аналогично монтируют сливной трап и в бассейне. Разница лишь в том, что для бассейна требуется особый вид , который наносится на стенки и дно.

Сливной трап, встраиваемый в пол
— достаточно сложное сантехническое устройство. Его конструкция, помимо слива воды в канализационный стояк, обеспечивает и другие функции:

  • герметичный стык с полом;
  • фильтрация сточной воды от крупных загрязнений, предотвращающая образование частых ;
  • возможность прочистки сливной системы (ревизия);
  • гидрозатвор препятствующий проникновению в помещение затхлого воздуха из канализации.

Изготавливают в антикоррозионном исполнении из металла, прочной пластмассы или комбинированные (металл-пластмасса). Их конструкция должна быть долговечной, прочной и не нарушать герметичности пола. В первую очередь, это касается наружного корпуса-воронки, бетонируемого в полу и вклеиваемого в водонепроницаемую мембрану. Они могут быть с одним патрубком для слива или проходными (врезаться в уже существующим слив или когда несколько трапов на одном сливе) и иметь разную высоту. Кстати, высота трапа
— фактор принципиальный: он определяет ту минимальную высоту, на которую предстоит поднимать уровень пола в душевой.

Сливной трап представляет собой корпус (водоприемная воронка) с фланцем для герметичной фиксации гидроизолирующей мембраны пола. В корпус устанавливается сифон с решеткой (входят в комплект), создающий гидрозатвор и защищающий канализацию от частых засоров. Решетка остается съемной и при эксплуатации трапа. В нижней части корпуса имеется один или два отвода с муфтой для его присоединения к сливам в канализацию.

Но прежде чем покупать сливной трап, убедитесь, что он вам подходит (в том числе и по высоте) и не имеет никаких дефектов (трещин, деформаций и весь крепеж исправен и в комплекте). Сразу же укомплектуйтесь сливными трубами и соединительными муфтами, соответствующего диаметра и необходимыми для врезки трапа и канализацию. Сделайте пробную сборку.

Установка сливного трапа

Установка сливного трапа неизбежно связана со значительным подъемом пола в душевой или другом помещении. Более того, полу придают уклон для направления всей воды в сторону сливного трапа. Как правило, подъем составляет не менее 15 см, но для душевой это не страшно и при невысоком потолке.

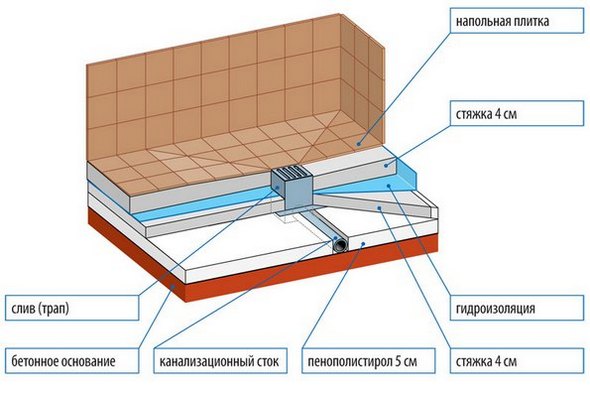

Конструкция такого пола представляет собой многослойную систему:

  • тепло- и звукоизоляция из пенополистирола — 5 см;
  • черновая бетонная стяжка — 4 см;
  • герметичная мембрана из наплавного гидроизоляционного материала;
  • 2-я бетонная стяжка, задающая уклон в сторону трапа — около 4 см;
  • керамическая плитка, не впитывающая воду и уложенная на клеевой раствор.

Таким образом, трап со сливом оказывается монолитно замурованным в полу (его решетка не должна выступать над примыкающими плитками).

Требования к полу с трапом:
решетка не должна выступать над плитками, швы между плитками должны быть не более 2 — 3 мм и заделываться водостойкой затиркой

Мы рассмотрим наиболее сложный вариант, когда бетонное основание лежит на холодном грунте.
А это потребует эффективной теплоизоляции и не только по причине холодного пола: низкие температуры грунта и горячая вода создают в сильные температурные колебания, что вызывает в них деформационные процессы, приводящие к механическим разрушениям. На теплом бетонном основании от теплоизоляции можно отказаться, а недостающую толщину пола (относительно высоты трапа) компенсировать первой бетонной стяжкой.

Поверх пенополистирола уже достаточно прочна и способна равномерно перераспределять действующие на нее механические нагрузки. При такой толщине можно использовать обычный цементно-песчаный раствор (1: 3), затворенный на воде, что снижает затраты.

В качестве теплоизоляции мы используем листы гранулированного пенополистирола (пенопласта) плотностью 35 кг/м³. В случае намокания бетонного основания (высокие грунтовые воды) лучше применять экструдированный пенополистирол.

Для создания в полу водонепроницаемой и прочной мембраны взято отечественное «изопласт» (без минеральной обсыпки), используемое для мягких кровель. Материал пластичен, упруг и устойчив к механическим нагрузкам (армирован стекловолокном). Зажатый во фланце трапа, он будет служить хорошим герметичным уплотнителем. А его стыки внахлест, разогретые горелкой до размягчения, прочно и герметично склеиваются. Прижатый в размягченном состоянии, материал прочно сцепляется и со стеной, что особенно важно при устройстве водонепроницаемой мембраны. Ее края должны находить на стенки душевой до высоты 2-й бетонной стяжки и иметь идеальное примыкание.

При устройстве без направляющих, по которым правилом разгоняют цементный раствор, не обойтись. Для этого можно воспользоваться деревянными рейками, соответствующих размеров, но их приходится удалять из стяжки. Если направляющие удается сделать из полимера, обладающего пластичностью, их можно оставить в бетоне: будут служить деформационными швами.

К сливному трапу в полу душевой или дне бассейна всегда предъявляются повышенные требования:
герметичность, прочность гигиеничность и долговечность, сочетающиеся с эстетичным видом. Все это обеспечивается конструкцией самого сливного трапа и его встраиванием в пол. При встраивании трапа используются вполне конкретные строительные материалы и соблюдается строгая последовательность их укладки на основание.

К используемой здесь керамической напольной плитке предъявляются повышенные требования. Плитка не должна впитывать воду. Этот показатель у нее не должен превышать 1,5 % от собственной массы (у обычных плиток — около 11 %). Поверхность плитки должна быть шероховатой, что позволит избежать опасного скольжения ног на мокром полу. Кстати, обычные клеевые смеси для такой плитки не подходят: требуется специальный контактный клей, создающий сильное и долговечное сцепление с плиткой. Швы между плитками заделывают только водостойкими затирками.

Небольшое видео наглядно продемонстрирует принципиальное устройство и последовательность монтажа сливного трапа в душевой:

Пошаговое руководство изготовления сливного трапа

Поскольку весь процесс устройства сливного трапа в душевой нами подробно иллюстрируется, остановимся лишь на моментах, требующих уточнения и пояснений.

Сразу же подчеркнем роль правильного расположения сливного трапа. Прежде чем приступать к работам, необходимо определить и толщину каждого слоя будущего пола. Низшую точку наклонного пола во многом определяет высота трапа: меняя толщину бетонных стяжек, вы подберете нужные вам высоты, но трап никогда не должен выступать над плитками. Минимальный угол уклона слива — 1 см/м. Если сделать меньше, то вода не будет успевать сливаться.

Удаленность трапа от стен должна быть кратной размеру вашей плитки. При этом необходимо учесть и толщину шва между плитками (не более 2 мм). Определив положение трапа, с учетом вышесказанного, вы значительно сократите количество нарезаемой плитки и получите более красивый пол: от трапа до стены кладутся только целые плитки, которые подрезают лишь по изломам в полу. Выбирая трап, откажитесь от круглой решетки, она потребует сложной подрезки или нескольких плиток. Вообще на полу должно быть минимум нарезанной плитки.

Плитку лучше начинать укладывать от трапа к стенкам: если вы ошиблись в размерах, подрезанные плитки окажутся у стены и будут менее заметными.

Все угловые стыки стен и пола являются проблемными местами, где всегда возникают подвижки и напряжения, пусть даже и незначительные. Но и этого может оказаться достаточно, чтобы повредить гидроизоляцию. Не считайте нас перестраховщиками и проклейте все такие углы специальной широкой уплотнительной лентой.

При отделке пола (дна) и стенок душевой (бассейна) приходится использовать керамическую плитку, не впитывающую воду и , на который ее укладывают. Но и в этом случае, при укладке плитки на пол и стены, советуем соблюдать следующую последовательность: первым укрывают пол, затем — стены. Такая последовательность создает более надежную защиту от проникновения воды под плитку в критических местах сопряжения различных конструкций.

1. Положение трапа относительно стен определяют на прямой к месту врезки в существующую канализацию и так, чтобы оно было кратным размеру выбранной керамической плитки

2. Трап через слив соединяют с канализацией. Все соединения уплотняют силиконовым герметиком. Здесь использован проходной трап: через него идет слив из другого помещения

3. Для тепло- и звукоизоляции на бетонное основание укладывают, с подрезкой под собранную систему слива, листы пенополистирола: толщина 5 см, плотность 35 кг/м³

4. Рейки из пластика у стенок, при заливке 1-го слоя бетонной стяжки, работают как направляющие для выравнивания раствора, а в дальнейшем — как деформационные швы

5. Цементно-песчаный раствор укладывают поверх пенополистирола и тщательно уплотняют. Важно, чтобы раствор полностью заполнил все пустоты вокруг корпуса трапа и под фланцем

6. Фланец трапа и направляющие должны быть установлены в одном уровне, под который и выводят бетонную стяжку. Поверхность стяжки выравнивают специальным правилом

7. Верхний уровень наклонного пола начинается от стенок. Его размечают с учетом толщин следующих слоев: гидроизоляции, 2-й бетонной стяжки, плиток и уклона к трапу — не менее 1 см/м

8. Прокладку-фартук для фланца вырезают из материала «изопласт»: в форме квадрата, значительно выступающего за фланец, и с отверстием по внутреннему диаметру фланца

9. Ответная часть фланца, привернутая винтами к корпусу трапа, герметично обжимает прокладку. Винты вворачивают равномерно по всему периметру, не придавливая прокладку

10. Перед настилом гидроизоляции в ней вырезают отверстие, соответствующее положению трапа и по диаметру больше фланца. Оно должно с запасом перекрываться уложенной прокладкой

11. Наплавляемый гидроизоляционный материал обеспечивает идеальную герметичность мембраны: места, соединяемые «внахлест», разогревают до размягчения и сжимают вместе

12. Особо тщательно гидроизолируют места сопряжения стены – пол. Сначала в каждом углу наплавляют вставки заходящие на стенки и пол, а затем — полосы, заходящие на стену и пол

13. Сифон с решеткой точно устанавливают в корпус трапа. Уплотнительное кольцо делает их соединение герметичным. При эксплуатации лишь решетка остается съемной

14. Для заливки наклонной стяжки ставят четыре направляющих, которые скошены под углом, соответствующим наклону пола, а их ширина у сифона меньше его высоты на толщину керамической плитки

15. Цементно-песчаный раствор укладывают, защитив решетку. Его тщательно трамбуют и по направляющим равняют рейкой, которую, смещаясь к сифону, приходится укорачивать

16. Твердеющий раствор смачивают и затирают, выравнивая. Если направляющие из эластичного и не гниющего материала, их оставляют как деформационные швы

17. Угловые стыки проклеивают специальной уплотняющей гидроизоляционной лентой (Knauf, IVSIL, Литокол и др.), а канавки от удаленных направляющих заделывают ремонтным раствором на цементной основе.
18. Плитку начинают класть от трапа. В подрезке плитки требуется точность и аккуратность. В зависимости от конфигурации трапа, может потребоваться даже круговая подрезка плитки. Удаленность трапа от стен кратная размеру плитки, и прямоугольная форма его решетки упрощают подрезку плитки. Тогда край плитки, примыкающий к решетке, не требует подрезки.

Относительно недавно в продаже появились и более современные решения упрощающие изготовление подобных сливных трапов. Например, сейчас проще купить уже готовые наборы из перфорированного металлопластика для изготовления сливного трапа.

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией
. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Большинство трапов имеют обычный гидрозатвор
, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор
, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту
. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

В процессе эксплуатации готовой кабинки может возникнуть потребность , ее поддон или слив. Как это сделать, читайте на нашем сайте.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

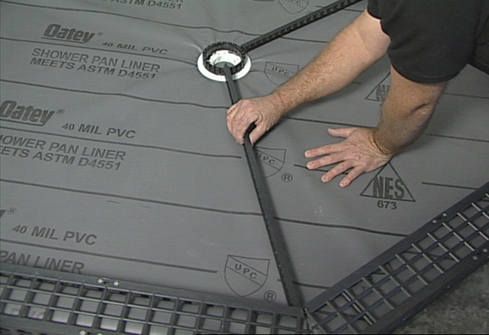

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

Ни каждый желает загромождать место в ванной комнате душевыми кабинами, а не прочь воспользоваться конструкциями простого типа монтажа. В целях экономии и быстрой сборки подойдет трап для душа в полу под плитку. Это устройство различается по своим особенностям, а также не требует особых знаний по установке, поэтому с этой задачей справится даже новичок.

Душевой трап представляет собой приспособление, состоящее из нескольких комплектующих: решетки, фильтра крупного мусора, слива, гидрозатвора (заглушки сухого типа), герметиков и крепёжных элементов. По форме конструкция может быть прямоугольной, овальной, круглой квадратной. Также устройство под плитку делится на регулирующееся и нерегулирующееся по высоте.

Существуют, как надежные модели, так и бюджетные варианты. Приобретая такую деталь для обустройства душевого помещения, лучше уделить внимание варианту более дорогой комплектации. Он прослужит гораздо дольше, чем обыкновенный китайский трап. На фото, вы подробно увидите, какие основные части имеет данное приспособление для слива воды.

Почему трап используют чаще, чем душ с поддоном?

Душ с поддоном стоит в разы дороже, чем попросту сделать отделку места для купания из интересующего материала, а в качестве слива установить слив для душа в полу. Подобную комплектацию используют потому, что она не предусматривает сложностей, и можно справиться без привлечения специалистов, а также пользуется такими преимуществами:

  • простота использования;
  • легкость ухода;
  • предотвращает засор в канализации, так как препятствует проникновению крупного мусора;
  • может быть создан индивидуальный дизайн;
  • различная локализация размещения (посредине пола, в углу, на нижней части стены;
  • инмеет широкий ассортимент форм и размеров приспособления.

Также помимо основной конструкции слива под плитку может быть установлен аварийный, что спасет от случайного потопа во время аварии водопровода.

Обратите внимание!

Все больше людей монтируют душевой трап из-за отсутствия сложностей в этом деле. Кроме того, большинство хозяев отказывается от сборки кабин со сложным устройством, а простое устройство слива будет идеальным в данной ситуации.

Помимо обыкновенного сифона в устройстве трапа может присутствовать сифон с сухим затвором. Он удобен тем, что даже при длительном не пользовании душем, посторонние запахи из канализации в помещение не проникают, а вот комплектации с гидрозатвором часто становятся источником неприятного запаха в санузле. Смотрите фото, как выглядит и работает трап с сухим затвором.

Типы трапов для душа без кабинки

Принято разделять коалиционные сливы, предназначенные для душа без кабинок на три типа: линейный, точечный и пристенный. Рассмотрим особенности каждого из них.

Линейный вариант установки

Это такой тип слива, который монтируется преимущественно в ванной в углу или в душевой комнате, либо неподалеку от стены, к которой выполнен уклон. Обладают чаще сухим затвором, предотвращающим попадание зловонных запахов в помещение.

Точечный сливной канал

Данный вариант приспособления удобен тем, что устанавливается в строго положенном месте, то есть посредине места купания. К такому душевому трапу под плитку кафеля делаются незначительные уклоны со всех сторон. Они глазу не заметны, а воде помогают быстрее покинуть поверхность пола.

Пристенные сливы

Пристенные сливы в душе имеют свой плюс. Их практически незаметно, однако дома практиковать такой способ слива не всегда удобно. Здесь важно правильно рассчитать уровень уклона пола.

Правила монтажа трапа для домашнего душа

В домашних условиях установить сливной трап можно после того, как выполнена чистовая отделка стен и напольного покрытия, разумеется, если предварительно был установлен слив в нужном месте. Поэтому подробно рассмотрим каждую деталь схемы монтажа такого приспособления.

  1. Установка трапа для душа предусматривает обязательное создание схемы, в которой указывается каждая деталь, и, конечно же, место, куда будет монтироваться слив в ванной.
  2. Заготавливаем требуемый материал и инструмент. Далее прокладываем систему канализационного трубопровода к месту, где будет монтироваться трап (если ранее, это место не было подготовлено.
  3. После того проделываем отверстия в полу в зависимости от высоты сливного устройства вместе с сифоном и гофрой. Проложив канализационные трубы, обязательно делается бетонная стяжка, а если она слишком низкая для установки трапа, полы поднимаются на нужное число сантиметров.
  4. Обязательно делаем уклон тех плоскостей, где будет монтироваться простой слив. Устанавливать приспособление лучше в углу. Здесь его будет меньше всего заметно, да и уклон будет выполнен с двух противоположных сторон.
  5. Ожидаем пока стяжка застынет и помещаем трап сливной в подготовленное отверстие, и в ходе этого этапа обязательно соединяем его герметично с системой канализации. Далее можно выкладывать кафельную плитку м класть декоративную верхнюю решетку.

Внимание!

Рассчитывая место, где будет размещаться сантехнический трап, предусмотрите все нюансы. А именно, обратите внимание на то, чтобы число плиток между стенками было рациональным и не портило внешний вид душевого помещения. Не забывайте о гидроизоляции пола, которую выполняют перед непосредственным укладыванием чистовой отделки.

Душевой трап под плитку и трап для душевой кабины — это разные по комплектации устройства, но установка их похожа.

При выборе трапа для душа под плитку стоит вооружиться советами специалистов сантехники. Первым делом следует выбирать не бюджетные варианты, которые спустя несколько месяцев после использования выйдут из строя, а более дорогие комплектации.

Сифон устройства выбрать лучше такой, который даже при длительном не пользовании душем (на даче, во время поездки) не наградит помещение неприятными запахами.

Сливной трап нужен для быстрого отвода напольной воды, образующейся в результате работы душа, в канализационную трубу. Для монтажа такого устройства в душевую кабину обычно основным параметром, после внешнего вида, является его размер. Длина выбираемой модели должна помещаться внутри бокса и иметь небольшие зазоры (приблизительно по 3 см) с каждой стороны. Здесь мы говорим о сливных трапах для душа из Чехии Алкапласт, изготовленных из металла, выполненных в прямоугольной форме. В данных моделях имеется юбка, которая выступает во все стороны на 3 см. Предназначается она для герметизации сливного блока с гидроизоляционным внутрипольным покрытием. Длина душевого лотка указывается без учёта этой юбки, то есть длина – это видимая часть, фактически она равна длине решетки.

Высота сантехнического сливного трапа

Высота чаще всего регулируется. Это осуществляется либо специальными ножками, которые работают как выравниватели положения плоскости по горизонту. Либо за счёт укорачивания верхней вставной части в пластиковых квадратных трапиках. Оба этих метода ограничены минимальным размером высоты самого блока (сифона и приемной части). Советуем обращать особое внимание на минимальную высоту трапа для душевой кабины. При низких потолках в квартире или другом ограничении на подъём пола для монтажа внутрь него блока трапа – необходимо выбирать модели с наименьшей возможной высотой.

Подбор затвора на сантехнический сливной трап

Тип затвора – один из пунктов при подборе сливного механизма. Существуют модели не имеющие какого либо затвора. Мы не советуем приобретать такие устройства, если ваша канализация не оснащена дополнительным сифоном, иначе весь запах пойдёт наружу.

Основные типы затворов:

  • -мокрый затвор
  • -сухой затвор
  • -комбинированный затвор

Для квартиры наиболее предпочтителен мокрый, как не требующий обслуживания. Сухой вариант устанавливается в местах, где возможны минусовые температуры. При таком типе вода внутри сифона не скапливается, а неприятный запах отсекает маленькая дверца внутри сифона. Однако она может со временем обрасти всякого рода отложениями и будет хуже удерживать запахи. Комбинированный затвор, который используется например в – совмещает в себя и мокрый и сухой вариант. Однако это уменьшает пропускную способность сливного трапа для душа, но устанавливает дополнительную защиту на случай пересыхания воды вследствие вашего долгого отсутствия.

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были . Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.
