Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.

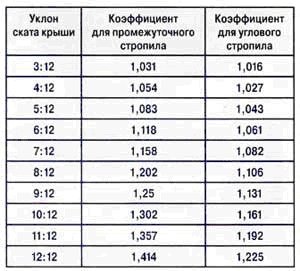

  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м
. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки .

На примере можно рассмотреть конструкцию
, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската
. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют
:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой
.

Формула: h = b / 2 * tanA
.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

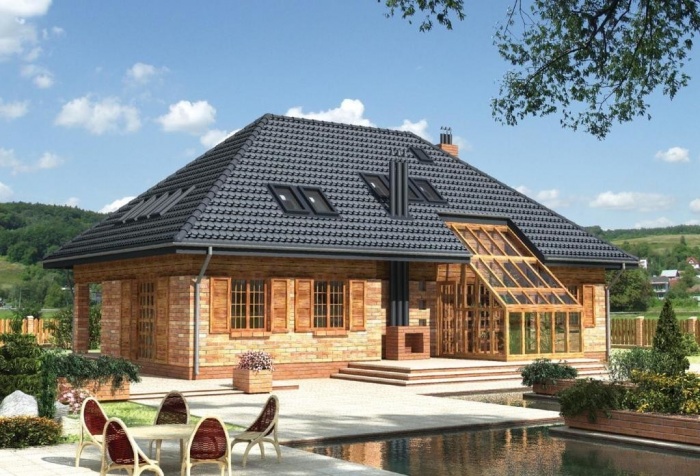

Вальмовая крыша
– это разновидность чердачной крыши. Она часто устанавливается в домах, где планируется обустроить дополнительное жилое или нежилое пространство. Конструкция вальмовой крыши
четырехскатная. Две боковые части – скаты, имеют трапециевидную форму, две торцевые – вальмы – треугольные.

Преимущества вальмовой крыши:

  • Способность стойко противостоять даже сильным порывам ветра;
  • Жесткая конструкция минимизирует деформацию крыши;
  • Эстетичный вид, способность визуально делать здание более компактным;

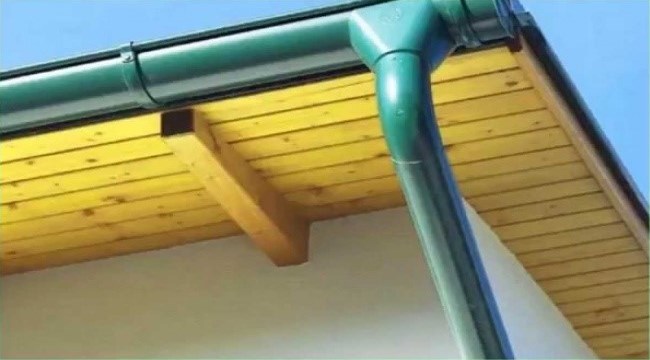

  • Возможность обустроить большие боковые карнизные свесы, обеспечив этим дополнительную защиту стенам здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш относят сложность конструкции и монтажа, дороговизну.

– это основа кровли. Стропила выполняются чаще всего из хвойного дерева, обработанного специальным составом для предотвращения гниения и поселения в нем насекомых.

Для опирания стропил на вальмовой крыше устанавливается мауэрлат – брус, предназначенный еще и для распределения нагрузки на стены строения. Центральный элемент – конек вальмовой крыши, к которому крепится большая часть стропил.

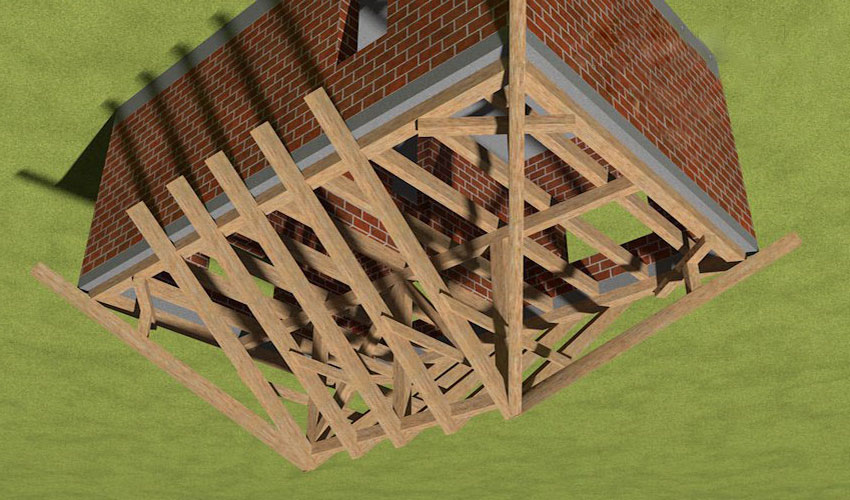

Их существует три вида:

  • Центральные (рядовые) – крепятся к коньковому брусу на одинаковом расстоянии друг от друга;
  • Диагональные – стыкуются с угловыми стропилами;

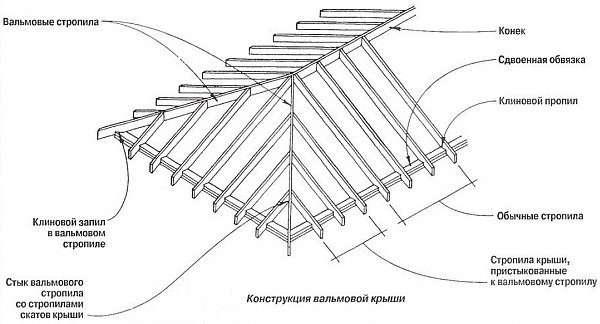

  • Угловые – крепятся к коньковому брусу и соединяются с диагональными стропилами на разной высоте для того, чтобы конструкция приобрела дополнительную прочность.

После установки стропильной системы монтируется обрешетка, на нее укладываются изоляционные материалы и покрытие. Одновременно обустраиваются дымоходы, системы водоотведения, вентиляции.

Стропильная вальмовая крыша
– конструкция сложная, требующая тщательных расчетов перед процессом монтажа. Один из важных параметров — угол наклона вальмовой крыши
. Он зависит от предполагаемой нагрузки на кровлю, силы воздействия внешних факторов, например, ветра, снега. Также на угол наклона крыши влияют кровельные материалы. Максимальный рекомендуемый для шифера — 22°, минимальный – для многослойного рулонного материала — 5°. Материал, которым можно крыть вальмовую крышу при любом угле наклона – это мембранная кровля.

Точный предварительный расчёт вальмовой крыши
позволит избежать лишних затрат и неприятных моментов при монтаже. Существует несколько методик расчетов, а также немало онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши
и прочих параметров конструкции. Но лучшие результаты демонстрирует использование специального программного обеспечения. За несколько минут, введя основные данные, пользователь получит точные, достоверные расчёты, опираясь на которые смело можно приступать к строительству. Программы хороши тем, что предусматривают все параметры для максимально объективного расчета.

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком. Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!


Итак, так что же собой представляет ? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

  • Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
  • Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
  • Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
  • Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
  • Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
  • Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
  • Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

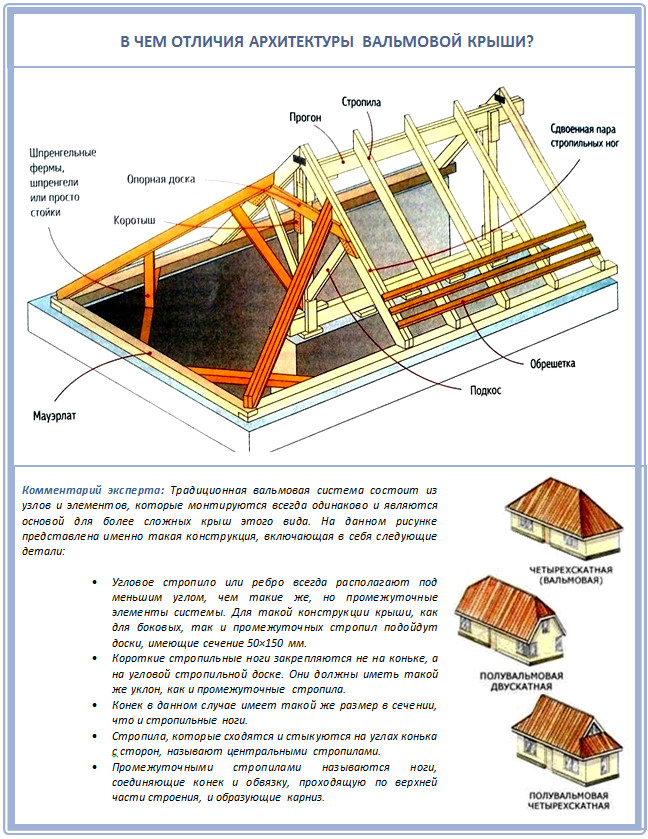

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

  • Мауэрлат – это нижняя опора для стропил.
  • Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
  • Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
  • Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
  • Шпренгель – еще одни дополнительный элемент стропильной опоры.
  • Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

  • Незначительную погрешность в параллельности исправляем мауэрлатом.
  • Незначительную разницу высот разных стен исправляем прокладками.
  • Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

  1. Угол наклона крыши, с каждой стороны вальмовых скатов.
  2. Угол наклона крыши с боковых сторон.
  3. Точную площадь всей поверхности крыши
  4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
  5. Длину диагональных стропил.
  6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
  7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный .

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

  • Общий вес планируемого кровельного материала.
  • Дополнительный вес гидроизоляции и утеплителей.
  • Местные особенности климата (узнайте у соседей).
  • Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
  • Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

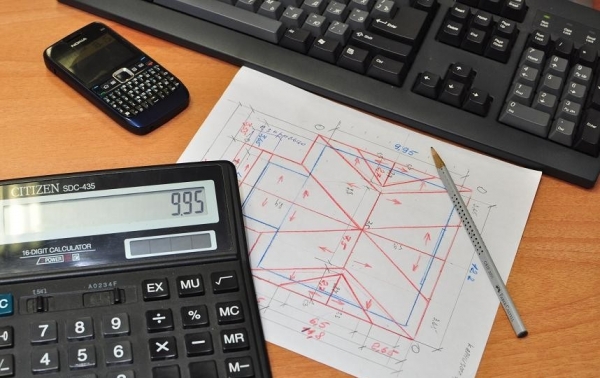

Первое что надо сделать перед возведением вальмовой крыши — это разработать проект. Он должен содержать точный чертеж и правильный расчет всей конструкции. Если есть опыт в этом деле, проект можно составить своими руками. Человеку, не имеющему определенных знаний, чертежи и расчет крыши лучше доверить специалисту. Однако в любом случае готовый проект требует утверждения до начала строительных работ.

Часто допускаемые ошибки при расчете крыши

Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка — отсутствие замеров коробки здания. Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами. А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

  • Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
  • Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно
! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет
! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями. Их сможет понять только специалист.

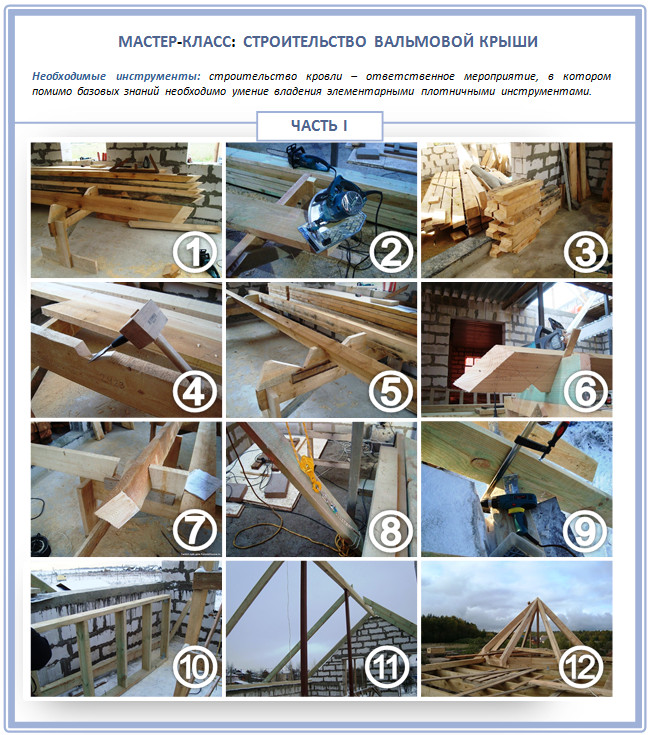

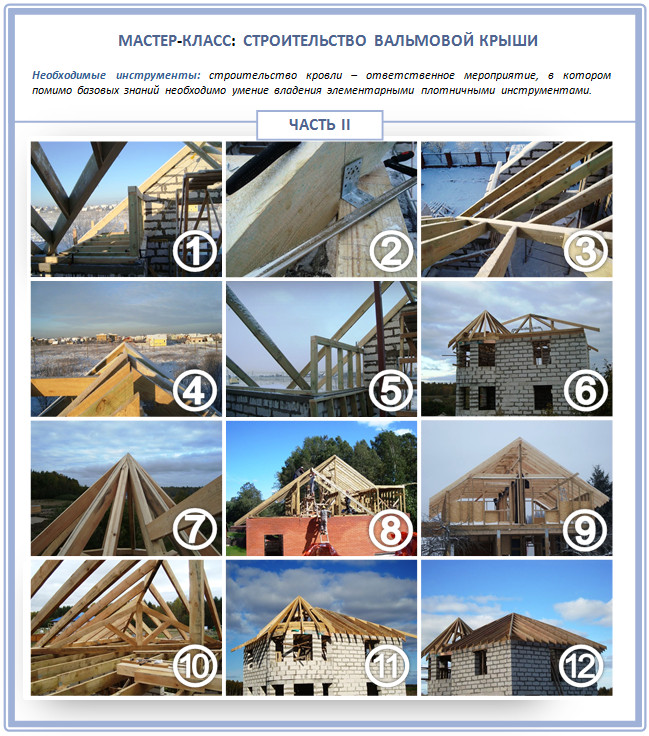

Для лучшего представления процесса строительства можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Расчет стропильной системы и обрешетки

Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть в готовом каркасе . Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

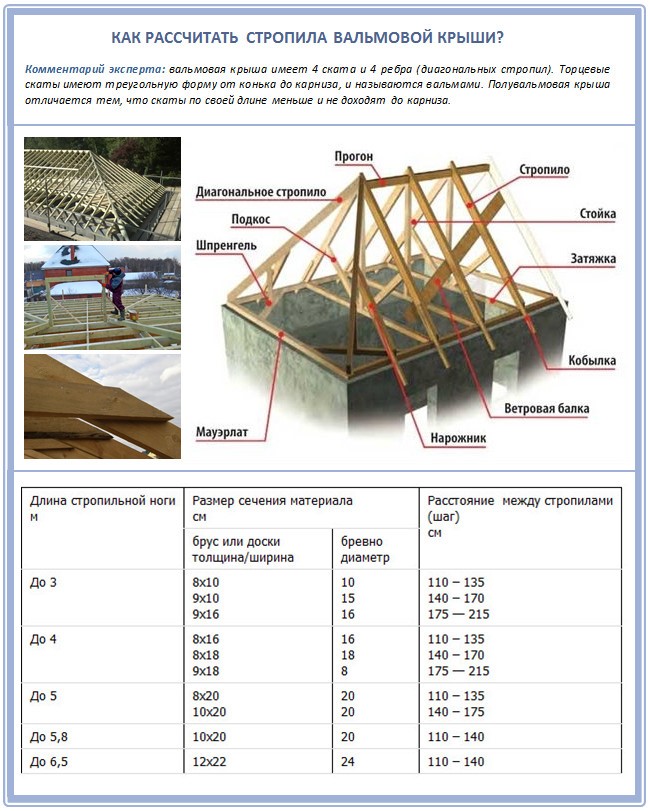

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

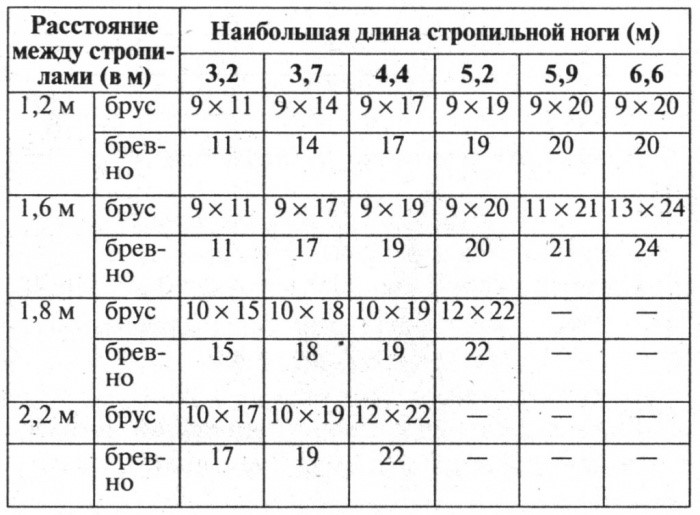

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

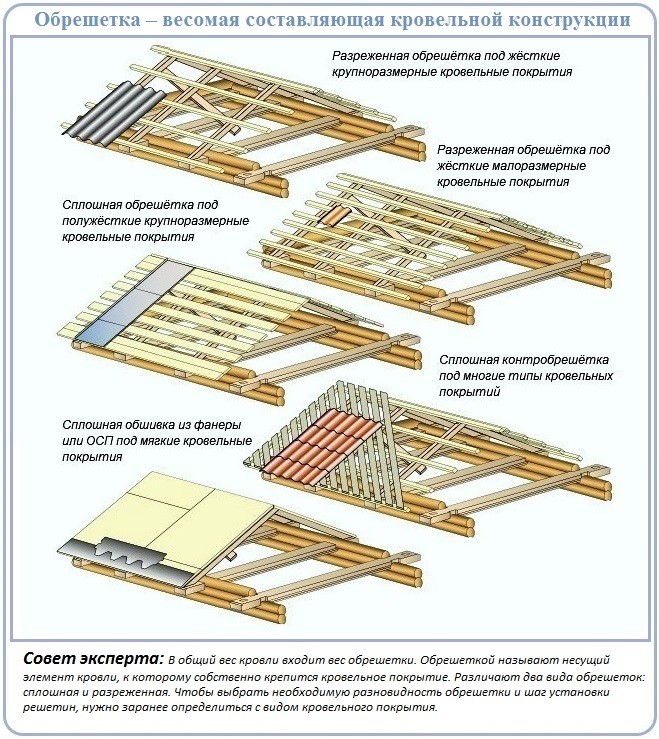

Зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет
! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Порядок расчета кровельного покрытия

Чтобы высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

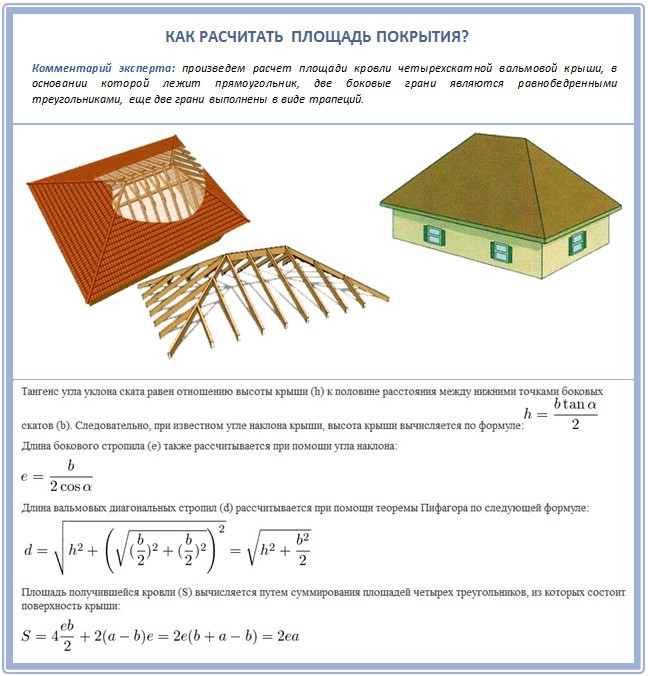

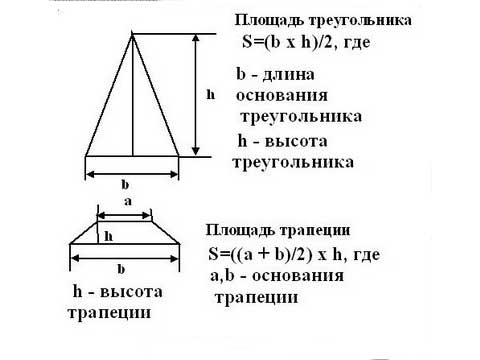

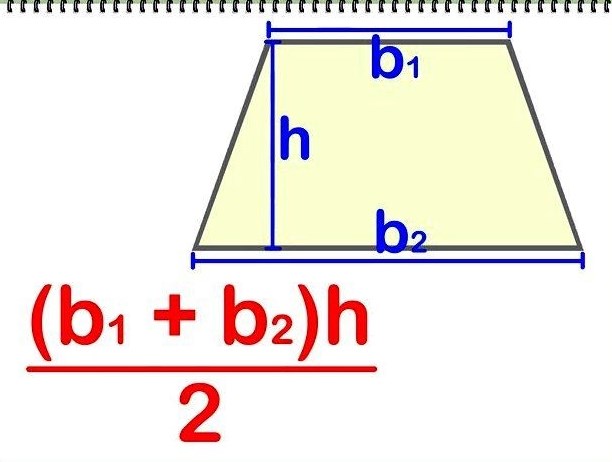

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S=1/2(b1 +b2)h.

Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S=1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось сложить полученные результаты для выяснения общей площади кровли.

Однако делать своими руками расчет кровельного покрытия еще рано. Надо учесть дополнительные сооружения. Например, на свес придется добавить площади. Обычно его ширина колеблется от 300 до 500 мм.

А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками потребуется вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание
! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут.

Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

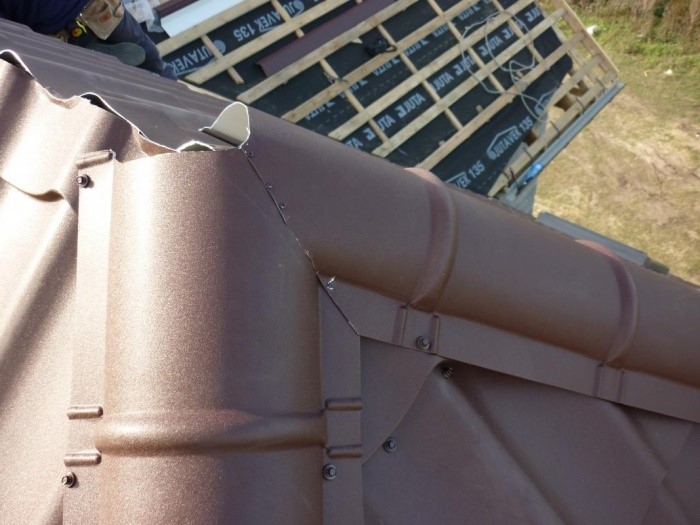

Расчет доборных элементов

Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.

Важно помнить о выступающих на крыше сооружениях. Места примыкания к ним кровли также надо закрыть планками. На круглые трубы лучше надеть герметичные колпаки.

Расчет расхода материалов кровельного пирога

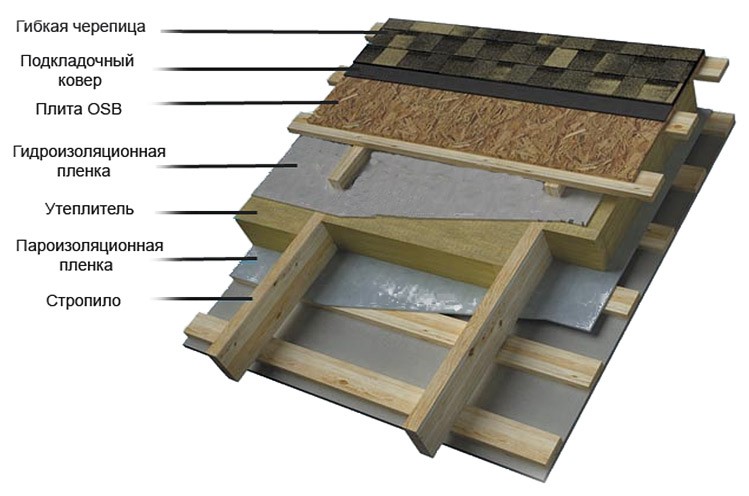

В состав кровельного пирога входит гидроизоляция, а если чердак будет теплым, потребуется еще пароизоляция и утеплитель.

Количество гидро — и пароизоляции всегда совпадает. Эти материалы представляют пленку или мембрану. Отличается только место их крепления. Гидроизоляция укладывается сверху стропил, а пароизоляция изнутри. Рассчитать своими руками их расход можно по общей площади скатов, сделав допуск 20% для нахлестов.

Расход теплоизоляции зависит от количества стропил и расстояния между ними. Это связано с тем, что утеплитель укладывают между стропильных ног. Хотя это не столь важно, ведь общий расход все равно будет соответствовать общей площади скатов. Единственное исключение — не потребуется делать допуск для нахлеста.

Расчет уклона скатов

Очень важно правильно определить уклон скатов кровли. Сделать это своими руками можно по геометрическим формулам используя Теорему Пифагора.

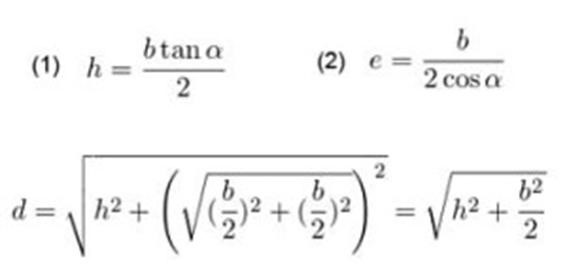

На фото видна схема классической вальмовой кровли. Чтобы определит угол скатов надо учесть высоту каркаса — h, длину ног боковых стропил — e, длину ног вальмовых стропил — d. Высчитать все эти показатели можно по трем геометрическим формулам.

Надо знать, что чем больше высота — h, тем круче получатся скаты.

Рассчитывая своими руками угол скатов, необходимо учесть массу всего кровельного пирога, количество выпадения в регионе осадков, климатические особенности и вес предполагаемого для установки на крышу дополнительного оборудования. Все это создает нагрузку на стропильную систему и от правильно рассчитанного уклона зависит прочность вальмовой крыши.

На этом видео показан расчет вальмовой крыши:

Как видно, сделать все расчеты крыши дело непростое, но при сильном желании возможное. Кроме готовых примеров фото и чертежей, понадобятся математические знания.


Наиболее популярной и самой распространенной конструкцией крыши дома, вне всякого сомнения, является двухскатная. Но в последнее время также значительное распространение получила вальмовая крыша. Она отличается тем, что является четырехскатной, два ската которой (называемые вальмы — отсюда и наименование), заменяют фронтоны традиционной двухскатной крыши. Она обладает рядом несомненных достоинств и имеет несколько разновидностей. Кроме того, вальмовая кровля имеет относительно сложную конструкцию и технологию изготовления, что делает предварительные расчеты основных параметров крыши и потребности в материалах важной стадией подготовки к непосредственному строительству.

Виды вальмовых крыш

Перед тем как выполнять расчет, необходимо четко представлять, что в итоге должно получиться. Различают следующие разновидности рассматриваемой конструкций крыш.

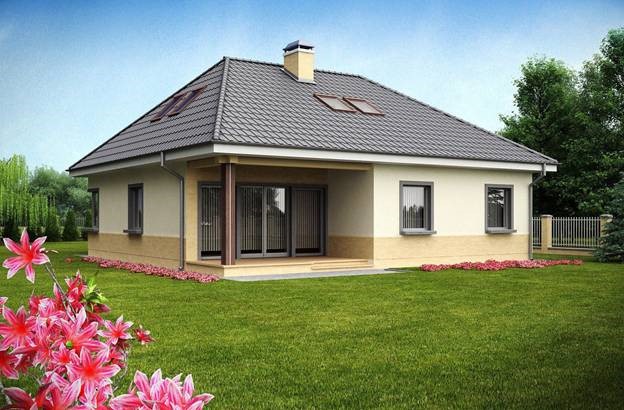

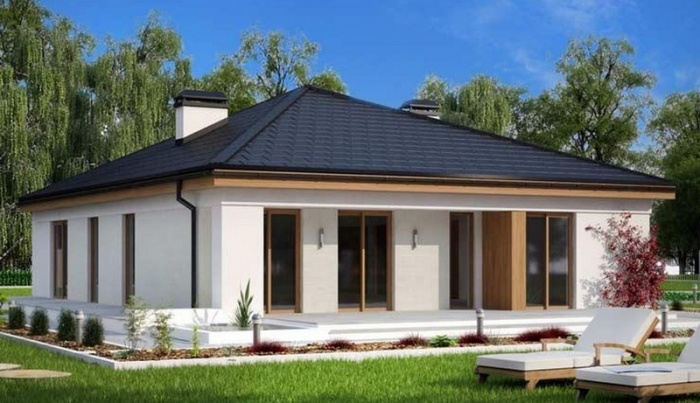

Классическая вальмовая крыша

Классическая вальмовая кровля дома имеет 4 ската, два из которых трапециевидной, а два других — треугольной формы. Как уже было сказано выше, треугольные скаты, по-другому называемые вальмы послужили причиной происхождения наименования рассматриваемого вида крыш. Основными достоинствами данной конструкции является ее высокая надежность, функциональность, а также оригинальный и привлекательный внешний вид. К недостаткам можно отнести относительную конструктивную и технологическую сложность, а также дороговизну при строительстве.

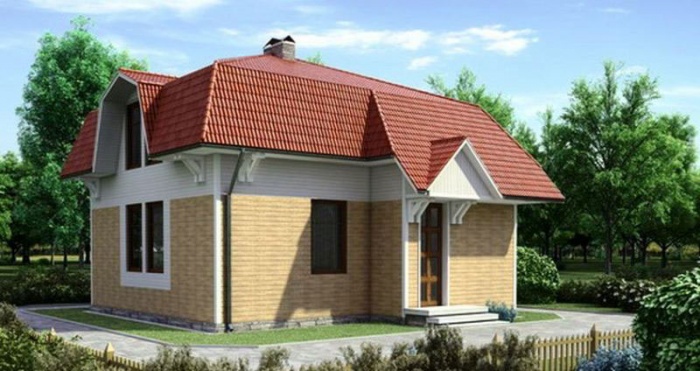

Полувальмовая крыша

Отличается от классической разновидности тем, что вальмы, то есть треугольные скаты, имеют усеченную форму. Для полувальмовой крыши характерны отличные эксплуатационные показатели и привлекательный и очень интересный внешний вид. Однако, данный вид кровель является одним из самых конструктивно и технологически сложных, и дорогих.

Шатровая крыша

Достаточно популярная разновидность традиционной вальмовой крыши, отличающаяся от нее тем, что все четыре или более скатов треугольные, сходящиеся в одной точке. Венчает конструкцию не горизонтальный конек, а коньковый узел, находящиеся в верхней точке пирамиды, которую образуют скаты. Как правило, применяется в случае квадратного здания, или сооружения в форме равностороннего многоугольника.

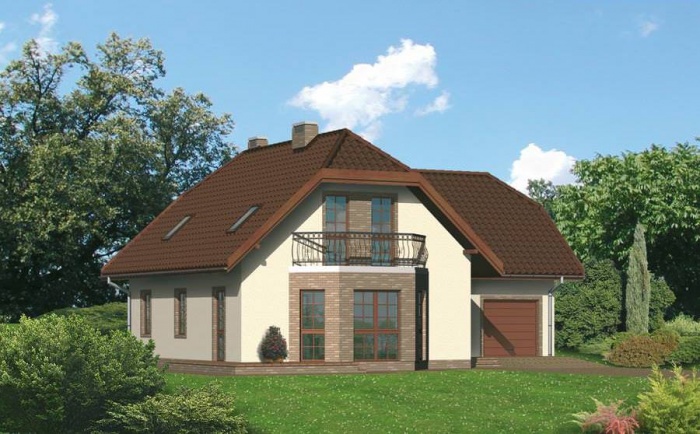

Ломаная крыша

Еще одна крайне привлекательная внешне разновидность крыши дома. Для нее характерно то, что все скаты имеют различные размеры и форму. Недостаток аналогичен полувальмовой конструкции — сложность конструкции и технологии изготовления, а также дороговизна даже на фоне остальных недешевых разновидностей рассматриваемого типа кровель.

Конструкция вальмовой кровли

Еще один немаловажный вопрос, который необходимо прояснить перед тем начать расчет площади и потребности в материалах, это особенности конструкции кровли, то есть состав элементов, которые и нужно будет рассчитать. Основные элементы конструкции:

  • конек (коньковый брус).
    Располагается сверху конструкции по центру кровли. Является одним из главных несущих элементов, на который опираются и к которому примыкают большая часть стропильной системы;

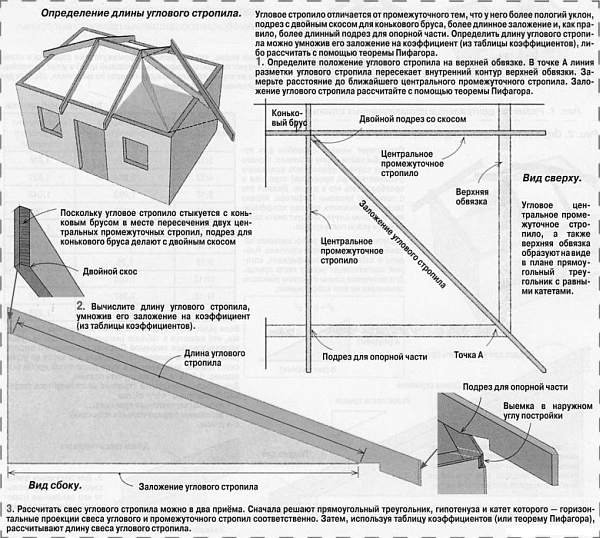

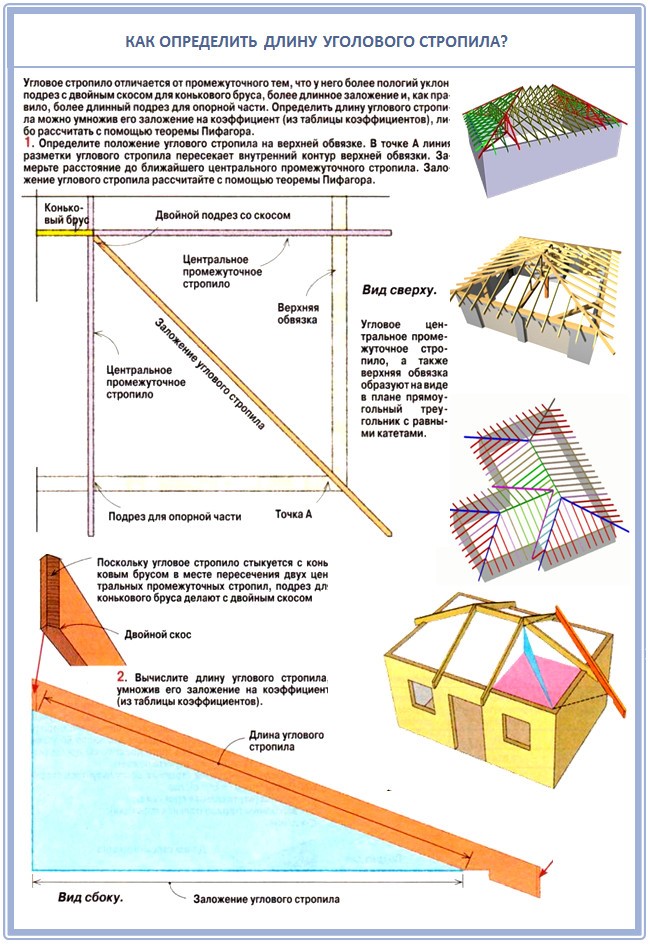

  • угловые (накосные) стропила.
    Располагаются таким образом, что один конец крепится к краю здания (или выходит за него), а второй — к коньку. Воспринимают большую часть нагрузки крыши, являясь, вместе с коньком, основным видом несущих кровельных конструкций;
  • центральные стропила.
    Образуют стропильную систему, тянущуюся по всей длине и высоте скатов от конька;
  • вальмовые (короткие) стропила.
    Образуют стропильную систему вальмов. В конек упирается обычно только одна стропильная нога, остальные крепятся к угловым стропилам.

Основные правила расчета вальмовой кровли

Как уже было отмечено выше, конструкция вальмовой кровли достаточно сложна. Поэтому необходимо обязательная разработка проекта и привлечение специалистов для выполнения необходимых расчетов. Многолетний опыт самых разных строителей неоднократно доказал, что желание сэкономить незначительные средства на проектирование и предварительных расчетах приводит, как правило, к значительно большим потерям на стадии строительства.

Но в самом крайнем случае, если экономия крайне необходима часть чертежей и элементов можно выполнить и рассчитать самостоятельно. В частности, своими руками вполне можно выполнить расчет места последующей установки конька и других элементов кровельной стропильной системы.

Определение местоположения конька и стропил

Для этого необходимо произвести следующие операции:

  • разметить линию центральной оси с торцов дома на уровне верха карниза. Таким образом определяется место расположения конька;
  • при помощи измерительной линейки, располагающейся одним концом на размеченной линии конькового бруса, а другим — на линию боковой стены, определяется место установки обычных стропил;
  • затем определяется также при помощи измерительной линейки длина свеса, только линейка одним концом выходит за границу внешней стены;
  • аналогичная процедура выполняется по все длине рассматриваемой стены, а затем — для трех оставшихся стен.

Таким образом, будут получены места последующего монтажа конька и всех стропил.

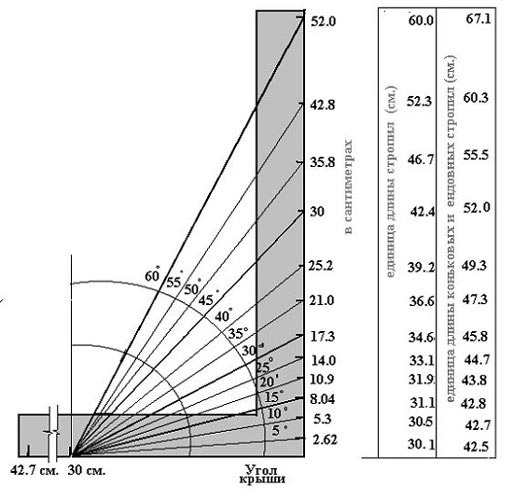

Существенно упростить расчеты длины элементов стропильной системы может таблица коэффициентов, в которой указаны соотношения следующих показателей: уклон кровли/длина промежуточного стропила/длина углового стропила.

Расчет площади вальмовой кровли

После того как определены месторасположение и размеры стропильной системы, не представляет особой сложности рассчитать площадь покрытия вальмовой кровли. Для этого она делится на составляющие ее элементы — скаты, для каждого из которых рассчитывается его площадь с учетом свесов. Формулы, используемые при этом, известны со школьной скамьи и достаточно просты.

Затем полученные данные суммируются. Результат сложения и будет общей площадью вальмовой кровли с одним существенным уточнением. Из полученной цифры необходимо вычесть площади труб дымохода и окон, располагающихся на кровле.

Расчет угла наклона вальмовой крыши

При расчете угла наклона вальмовой кровли учитывает достаточно большое количество показателей, в частности, количество осадков, уровень ветровой и снеговой нагрузки, предназначение чердачного помещения, материал кровельного покрытия и т. д. Поэтому подобные расчеты лучше выполнять при помощи специализированных программ с привлечением профессиональных проектировщиков.

Следует отметить, что величина угла колеблется от 5 до 60 градусов.

Все вышесказанное относится к самому простому типу вальмовой кровли. Задача рассчитать элементы и потребности в материалах серьезно усложняется при появлении дополнительных архитектурных элементов, например, если появилось желание украсить дом эркером. Пример расчета кровли с эркером приведен на видео:

По аналогии расчета кровли с эркером выполняются расчеты и других архитектурных элементов. Необходимо помнить при этом, что пример с эркером — один из самых простых.

Необходимо добавить следующее. Для упрощения расчетов зачастую прибегают к использованию онлайн-калькуляторов, помогающих выполнить часть расчетов. Например, как в этом случае:

Заключение

Вальмовая кровля обладает достаточно сложной конструкцией. Поэтому оптимальным вариантом расчет является приглашение профессиональных проектировщиков с целью подготовки полноценного проекта, содержащего все необходимые размеры, спецификацию потребности в материалах и т.д. В случае желания сэкономить, часть расчетов можно выполнить самостоятельно.
