Шатровая крыша является довольно популярной конструкцией на сегодняшний день. Строительство собственного дома на приусадебной территории или в деревне предполагает монтаж крыши определенной формы, выбирать которую нужно исходя из личных предпочтений.
Шатровая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу.
Конструкция вальмовой крыши напоминает шатер. Следует знать, что установку подобной крыши можно выполнить и самостоятельно. Для этого надо будет произвести правильный расчет. Важно иметь хотя бы малейшее представление о конструкции стропил частного дома. Кровля закрепляется так же, как и на других крышах.
Схема каркасной конструкции шатровой кровли изображена на рис. 1.
Шатровая крыша может иметь множество скатов или быть круглой, важно лишь соблюдать симметрию. По внешнему виду конструкция напоминает шатер. У таких изделий нет фронтонов, что дает возможность существенно сэкономить на материалах в процессе строительных работ.
Преимущества и недостатки шатровой крыши
Если есть желание, шатровую крышу своими руками можно сделать на любом здании. Однако предпочтительным вариантом является тот, когда основание частного дома выполняется в форме квадрата.
Основным преимуществом четырехскатной крыши подобного типа является аэродинамика, которая способна защитить здание от постоянных ветров. Потоки воздуха будут уходить по скатам, не нанося вреда и не попадая в помещение чердака.
Рисунок 1. Схема каркасной конструкции шатровой кровли: 1 – угловое стропило; 2 – короткие стропила; 3 -коньковый брус; 4 – центральные промежуточные стропила; 5 – промежуточные стропила.
Существенными недостатками являются следующие:
- Сложная каркасная конструкция.
- Небольшие размеры мансард. Площадь равняется площади потолка, однако полезный объем небольшой.
Стандартная шатровая крыша являет собой пирамиду с основанием прямоугольной или квадратной формы. В первом случае предусматривается монтаж 4 треугольных скатов, а во втором – 2 треугольных и 2 трапециевидных. Все скаты могут опираться на стенки частного дома или выходить за их пределы.
Схема крыши частного дома проста, ее расчет можно выполнить несколькими способами. Шатровая кровля сооружается с использованием таблицы Пифагора. Расчет площади скатов и вальм выполнить очень просто, однако на расчет размещения накосных стропильных ног уйдет много времени.
Прежде всего понадобится самостоятельно собрать каркасную конструкцию. После этого выполняется монтаж четырехскатной или двускатной кровли. Следует знать, что устройство системы стропил в этом случае будет непростым.
Вернуться к оглавлению
Нюансы, которые следует учитывать
Чтобы изготовление крыши было выполнено правильно, нужно соблюдать такие правила:
- В процессе сооружения коньковой системы и стропил следует использовать одну и ту же породу дерева.
- Промежуточные рейки должны иметь сильный уклон, поэтому их минимальный размер составляет 150х50 мм.
- Элементы небольшой длины закрепляются к деталям стропил, которые размещаются по углам. К коньковой рейке крепить короткие детали не допускается.
- В конструкции нужно использовать промежуточные стропильные ноги, которые размещаются в центральной части изделия. Они крепятся на коньковой рейке.
- Данные элементы обязательно нужно упереть в верхнюю часть обвязки и в коньковую рейку. Чтобы выполнить установку самостоятельно, понадобится представить себе каркасную конструкцию и подготовить чертеж.
Важно учитывать и следующие нюансы:
- Конек должен быть несущей осью.
- В качестве силовых компонентов стропильной системы будут использоваться накосные рейки, одна часть которых должна выступать за пределы частного дома, а другая – закрепляться на коньке.
- Центральные стропильные ноги нужно зафиксировать на концах конька и вывести на все стенки.
- От конька должны отходить промежуточные стропильные ноги.
Элементы, которые надо подготовить для того, чтобы соорудить шатровую крышу своими руками:
- лобзик;
- молоток;
- саморезы;
- дрель;
- бруски и рейки;
- кровельный материал;
- скобы из металла (можно изготовить самостоятельно из прутка 9-10 мм).
Вернуться к оглавлению
Последовательность действий по изготовлению шатровой крыши
Устанавливать крышу нужно до монтажа потолка.
Прежде всего по периметру здания (поверх стенок) следует уложить брус для того, чтобы распределять вес по всему основанию. В качестве бруса можно использовать балку из дерева или металла. Элемент называется мауэрлатом. Его можно закрепить специальными шпильками. Далее нужно выполнить такие действия:
- Первым делом размечается ось по верхней обвязке. Размечать нужно с торцевой части здания.
- Далее нужно рассчитать ½ толщины коньковой рейки и отметить место монтажа начального элемента системы стропил.
- После этого планку для замера надо приложить к отмеченной линии и разметить место монтажа промежуточной стропильной ноги.
- Размещение остальных элементов стропил нужно рассчитывать путем передвижения планки по боковой стенке и разметки местоположения каждой стропильной ноги.
- Действия нужно повторить с другими углами.
В процессе подготовки шатровой крыши своими руками надо использовать несколько типов ферм. Это скаты обыкновенной фермы, которые скрепляются в коньке. Дополнительно можно использовать боковые треугольные стропильные ноги. При их установке нужно уделить внимание отсутствию расхождений по длине и наклону данных деталей. Их надо четко выверить для всех сторон. Длину свеса следует выбирать исходя из особенностей постройки. Максимальное значение – 1 м.
Чтобы повысить прочность шатрового сооружения, при установке можно использовать поперечную балку, которая укрепляет центральную стропильную систему.
В процессе строительства дома или беседки неизбежно встает вопрос о том, какую конструкцию кровли предпочесть. Если возводимое сооружением имеет четырехугольную, а лучше всего квадратную форму, дизайнеры и архитекторы нередко останавливают выбор на шатровой четырехскатной крыше. Сложность этой конструкции с торицей окупается оригинальным внешним видом, прекрасными термоизолирующими и аэродинамическими качествами. Эта статья расскажет, как конструируется и монтируется шатровая крыша своими руками.
Конструкция шатровой крыши

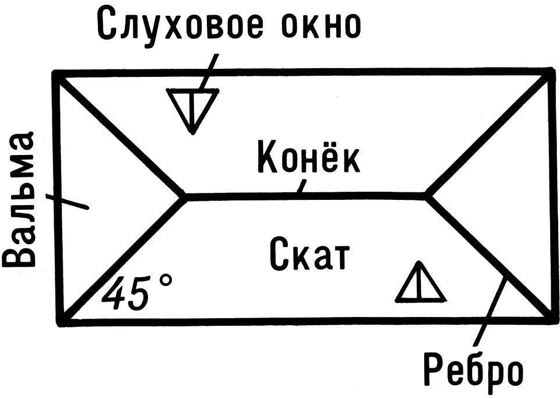

В строительстве принято рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку. Крыша шатрового типа представляет собой пирамиду, стороны которой образованы четырьмя скатами в виде равнобедренных треугольников. Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.
В входят следующие основные элементы:
Этапы строительства
Создание проекта
Шатровая крыша своими руками строится только на основании грамотно составленного проекта, гарантирующего ее надёжность. Перед тем как сделать чертежи, необходимо вспомнить школьный курс геометрии, чтобы сделать расчеты угла наклона скатов, высоты конька и площади скатов. Для выполнения вычислений есть простая инструкция:
Не забывайте, что у шатровой крыши с прямоугольным основанием, в отличии от такой же конструкции с квадратным, скаты будут иметь различный уклон и разную длину стропильных ног. Следует учитывать это в расчетах и монтаже!
Проект создают вручную или с помощью компьютерной программы, которая не только выполнит за вас расчеты длины элементов стропильной системы, но и подберёт их толщину. Результат этапа конструирования – схема с размерами и взаимным расположением элементов крыши, которая станет опорой для монтажных работ.

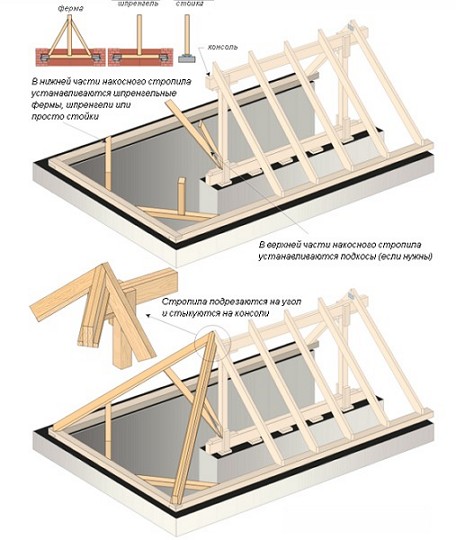

Конструкция стропильной системы
Стропильная система шатровой изготавливается из древесины хвойных пород и состоит из следующих основных и дополнительных элементов:
В строительстве шатровой крыши используют висячую или наслонную стропильную систему, в зависимости от возможностей планировки сооружения. Однако, опытные кровельные мастера не советуют использовать наслонный тип, если уклон скатов превышает 40 градусов.
Ход монтажных работ
Когда проект утвержден и материалы закуплены, можно сделать монтаж шатровой крыши своими руками:
Некоторые элементы имеют длину, превосходящие 6 метров, стандартную величину пиломатериалов. Поэтому необходимо изготавливать наборные стропила, составляемые из нескольких частей, или клееные.
Строительство шатровой крыши своими руками – тяжелая, трудоёмкая работа, однако полученные результат, выделяющий дом или беседку среди однотипных соседей, вознаградит вас за старания и потраченные силы!
Видео-инструкция
Кровельная система частного дома – это вопрос, волнующий довольно многих пользователей. Ведь необходимо не просто выбрать тип крыши, но и грамотно ее смонтировать, уделив особое внимание стропильной системе. Форма кровли может быть самой различной. Однако, при желании построить жилье с необычной кровельной конструкцией, можно выбрать шатровую крышу. Именно такие системы становятся все более популярными в современном мире. При этом, несмотря на сложность подобной постройки, возвести ее вполне можно и собственными силами. Конечно, без точных расчетов, схем и чертежей монтаж будет невозможен. Кроме того, желательно иметь определенные строительные и столярные навыки, а также знать о правилах техники безопасности. Разумеется, несмотря на некоторые особенности, в целом установка кровли шатровой формы ненамного отличается от любого другого типа крыши. Как выглядит стропильная система шатровой крыши и можно ли произвести все требуемые расчеты и монтаж самостоятельно? Разберем данные вопросы подробно. Начать стоит с отличительных характеристик шатровой кровли.
Особенности шатровой кровельной системы
Шатровая кровля, которая считается разновидностью четырехскатной крыши, имеет форму пирамиды или шатра, читайте также: . Эта фигура, грани которой, чаще всего, представляют собой равнобедренные треугольники, соединяющиеся вершинами в одной точке, а ее основание в виде многоугольника. Стоит отметить, что квадратное основание считается наиболее простым для самостоятельного возведения подобной конструкции. Однако, это далеко не единственный вариант кровли. Возможны и более сложные системы, то есть не редко можно видеть шатровые кровли следующих конфигураций:
- с круглым основанием и купольными скатами;
- с шести-, восьмиугольным и более многогранным основанием;
- с ломанными скатами, то есть состоящими их двух частей – пологой и крутой;
- кровля с эркером или иначе яндовая;
- мансардная шатровая кровля;
- с трапециевидными скатами и так далее.
Классическим же вариантом считается квадратное основание и именно такой формы рекомендуется придерживаться, выполняя расчеты стропильной системы шатровой крыши самостоятельно.
Достоинства и недостатки шатровой кровли
Несмотря на сложность произведения расчетов и непростой монтаж, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такой формы можно отнести следующее:
Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об имеющихся недостатках. В целом к минусам можно отнести два основных момента.
- Сложность произведения расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
- Ограничение объема чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли. Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.
В остальном же шатровая крыша – это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать: .

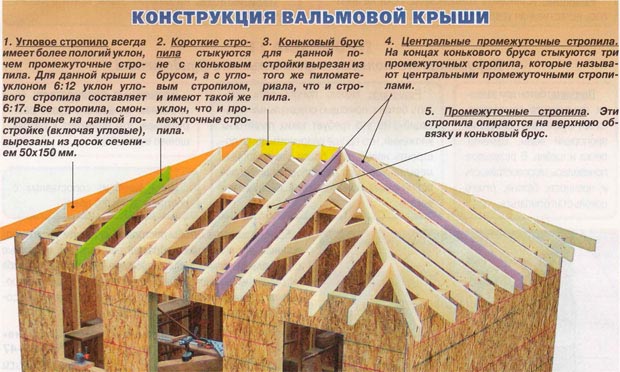

Основные элементы шатровой кровли
Особенность кровли шатрового типа в том, что все ее скаты симметричны. Кроме того, здесь нет фронтонов и как такого конькового бруса. Конечно, отсутствие данных частей, не делают стропильную систему более легкой, а скорее наоборот. Итак, схема стропильной системы шатровой крыши включает следующие компоненты:
Несмотря на то что, шатровая стропильная система не отличается большим разнообразием элементов, монтировать и производить ее расчеты намного сложнее, чем другие виды кровель. Именно поэтому к процедуре планирования, расчета и установки стоит подойти максимально ответственно. Ведь от этого будет зависеть не только внешний вид крыши, но и ее долговечность, прочность и безопасность.
Расчет шатровой стропильной системы
Произвести расчет кровельной конструкции можно собственными силами. Для этого стоит знать следующие замеры:
- длина и ширина основания;
- форма основания;
- параметры скатов, то есть высота, угол наклона и так далее;
- размер карнизного свеса.
Может показаться, что сделать чертеж шатровой крыши довольно легко. Ведь достаточно сделать все требуемые замеры и подставить их в соответствующие формулы. Однако, на практике все не так легко и зачастую оптимальным вариантом будет обращение за помощью к специалистам. Если все же есть желание сделать все самостоятельно, то в помощники можно взять онлайн-калькуляторы расчета кровель, которые в широком многообразии представлены в интернете. Особенно хорошо такие программы помогут рассчитать требуемое количество кровельного покрытия.

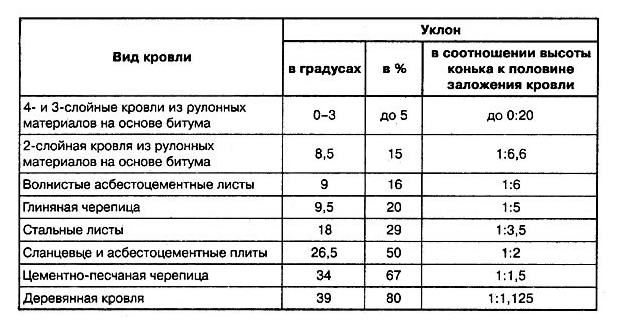

Начинать проектирование следует с вычерчивания контура строения. Стоит отметить, что высота крыши не зависит от параметров стен, а, значит, может быть самой различной. Однако, важно учитывать снеговые, ветровые и дождевые нагрузки в конкретном регионе. Так как, чем меньше угол наклона, тем дольше осадки будут задерживаться на поверхности крыши. Рекомендуемый вариант – это скаты с наклоном 25-60 градусов. Более острый угол будет сложно выполнить, в связи с тем, что потребуется скаты дополнительно укреплять, а это также приведет к повышению бюджета строительства. Следующий важный момент – это . Произвести подсчеты площади кровли можно при помощи теоремы Пифагора. Если в основании крыши квадрат, то скаты будут иметь форму равнобедренного треугольника, а также одинаковый угол наклона и размеры. Достаточно рассчитать один фрагмент, а затем перенести его на 3 оставшихся.
Монтаж шатровой кровли
Прежде чем переходить к непосредственному монтажу, стоит запастись всем необходимым строительным материалом и обработать его соответствующим образом. Наиболее распространенным вариантом стропильной системы шатровой крыши считается деревянная конструкция. Значит все балки, рейки и доски должны обрабатываться гидрофобизаторами, антипиренами и антигрибковыми препаратами. Возможно использовать универсальное средство комплексной защиты от воды, огня, насекомых и плесени. В том случае, когда стены строения деревянные, то возможно стропильную систему крепить непосредственно к верхней обвязки. Если же это каменное или кирпичное здание, то из прочного бруса обязательно. Балки должны надежно фиксироваться металлическими крепежами, так как именно данный элемент будет воспринимать на себя нагрузку, передаваемую крышей. Лежни закрепляются к опорам при помощи уголков из металла и саморезов. После того, как основание подготовлено, можно монтировать диагональные стропила. Крепление стропил шатровой крыши производится четко параллельно между собой. Верхний край закрепляется в коньковом узле, а основание фиксируется на мауэрлате.
Следует иметь в виду, что стропильная система в шатровых крышах бывает висячей или наслонной. Конкретный вариант будет зависеть от размера строения, на широких пролетах, более 5-6 м оптимально использовать . Чтобы правильно установить стропильные ноги, следует монтировать их попарно из противоположных углов. Верхний край каждой ноги спиливается под углом, так чтобы в собранном виде балки плотно прилегали друг к другу. Нижняя часть стропил выступает за стены на величину, равную ширине свеса. Чаще всего, данный параметр не превышает 50 см. Чтобы стропила были максимально надежно зафиксированы их укрепляют нарожниками и подкосами, а также притягивают проволокой к закрепленным на стенах штырям. После того, как стропила установлены и укреплены, можно переходить к настилу обрешетки и дальнейшей подготовки кровельного пирога под финишное покрытие.
Шатровая форма считается одной из наиболее оригинальных конструкций для крыши. Однако, стропила шатровой крыши отличаются сложными расчетами. Именно поэтому браться за возведение подобной системы стоит лишь в том случае, если у пользователя имеются определенные навыки инженерного и столярного дела. В целом же можно отметить, что именно данный тип кровли поможет выгодно подчеркнуть индивидуальность любого строения и изысканный вкус владельцев дома.
Во время строительства загородного коттеджа или домика в деревне мы часто задаемся вопросом, как сделать шатровую крышу? Сегодня это наиболее популярный вариант кровли. По конструкции шатровая крыша представляет собой шатер. При этом можно выделить как положительные, так и отрицательные стороны устройства такой конструкции. Отметим, что для сооружения кровли необязательно прибегать к помощи специалистов. Можно вполне осуществить устройство шатровой крыши своими руками. Но для этого необходимо самостоятельно произвести все расчеты. Немаловажно также ознакомиться и с конструкцией стропильной системы дома. В этом может помочь наш сайт, где вы сможете найти фото проекты домов с шатровой крышей. Шатровая кровля крепится по аналогии с другими конструкциями. При желании, вы всегда можете обратиться за помощью к своим друзьям – лишние рабочие руки не помешают.
Главное достоинство крыши – аэродинамика (противостояние шквальному ветру). Потоки воздуха как бы соскальзывают по скатам и не причиняют вред чердачным помещениям.
При этом сразу выделим недостаток – сложный каркас и его монтаж. Конструкция шатровой крыши – это пирамида квадратным или прямоугольным основанием. В первом случае речь идет о скате, имеющим 4 треугольника. Во втором случае – о 2-х треугольных и 2-х трапециевидных скатах. Треугольные скаты еще называют вальмой. Они, вместе с трапециевидными скатами, опираются или выходят за стены дома.

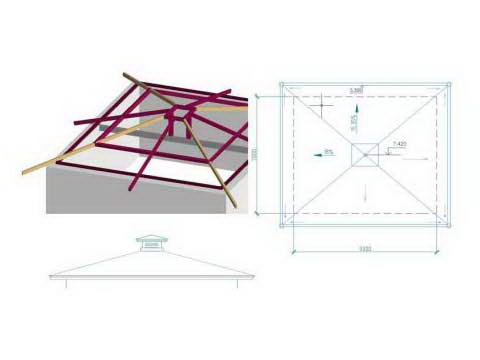

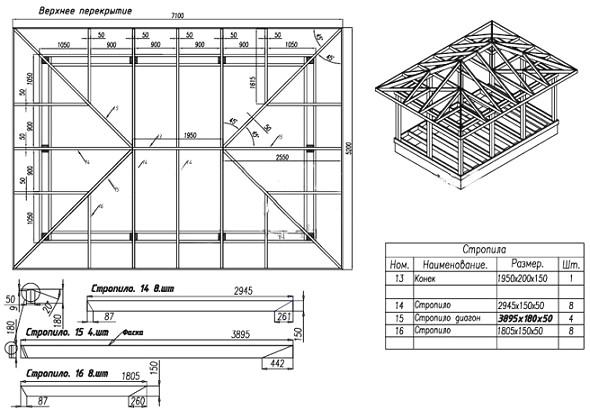

Шатровая крыша – чертеж
Основная схема кровли дома рассчитывается несколькими методами. Для построения шатровой крыши – понадобятся система и таблица Пифагора по расчету треугольников и трапеций. Действия по расчету скатных и вальмовых площадей не составляет большого труда. Прежде чем , необходимо учесть ряд нюансов. Сложность может вызвать расчет расположения накосных и рядовых стропил. Такая процедура может отнять много времени. Но для предварительного этапа по устройству кровли – это рабочий момент. Главное произвести верные расчеты, чтобы потом не докупать дополнительный материал или не перестраивать заново шатер.
Итак, начинаем строительство. Первым делом необходимо осуществить сборку каркаса. После этого можно крепить кровлю. Устройство стропильной системы – отнюдь не легкое занятие. Поэтому в нашей статье будет дана поэтапная инструкция по созданию каркаса. Мы расскажем, как осуществить крепление кровли и как рассчитать тот или иной элемент стропильной системы. В результате, шатровая крыша вашего загородного коттеджа приобретет эстетический вид.
Устройство шатровой крыши: основные правила
При изготовлении крыши, необходимо придерживаться следующих правил:
Шатровая кровля – приступаем к работе
Не забывайте, что монтаж шатровой крыши должен быть закончен до начала установки потолка.

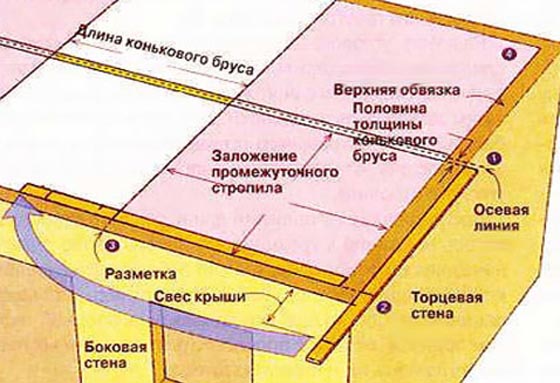

Первым делом, уложите брус по периметру дома и поверх стен. Брус – это балка из дерева или металла. Его установка нужна для распределения веса по всей поверхности. После этого брус получает статус мауэрлата. Чтобы закрепить его на стену дома, используются специальные шпильки.
- наметьте границы оси (с торца дома по верхней обвязке);
- рассчитайте половину толщины конькового бруса и отметьте то место, куда будет установлен первый элемент конструкции;
- затем, приложите один конец замерной рейки к отмеченной линии, и обозначьте место центрального стропила;
- шатровая крыша – расчет свеса стропил: одним концом устанавливаем брус на свес крыши, а другой конец помещаем на внешний угол стены;
- для расположения остальных элементов центральных стропил, перемещайте рейку по боковой стене;
- аналогичным образом повторите алгоритм на остальных трех углах.
Виды шатровых крыш и их расчет
Для расчета нужно заготовить замерную рейку. Ее можно изготовить из обычной фанеры, шириной в 5 см. Рекомендуем использовать для расчетов специальную таблицу по соотношениям между стропилами и их длиной. В соответствии с таблицей, длина ноги каждого стропила – это произведение коэффициента ее проекции. Чтобы повысить точность и достоверность вычислений, следуйте рекомендациям таблицы. Благодаря им, расчет шатровой крыши не составит большого труда.
Шатровые крыши и пример их расчета
При помощи рейки составляется проекция (горизонтальная) промежуточного стропила. Используя таблицу, высчитываем угол подходящего наклона. Наконец, перемножаем полученные данные.
Аналогичным образом рассчитывается и длина свеса стропил. Умножается проекция (горизонтальная) на коэффициент. Также можно использовать и теорему Пифагора для расчета этих данных. Примерная формула: a2+b2=c2. По такой системе в качестве горизонтальных и вертикальных проекций будут выступать коэффициенты а и b.
Каждая стропила имеет косой срез. Он служит основой для крепления к коньковому брусу. При этом защитной фиксацией обладает и сам конек – он имеет подрез с двойным скосом.

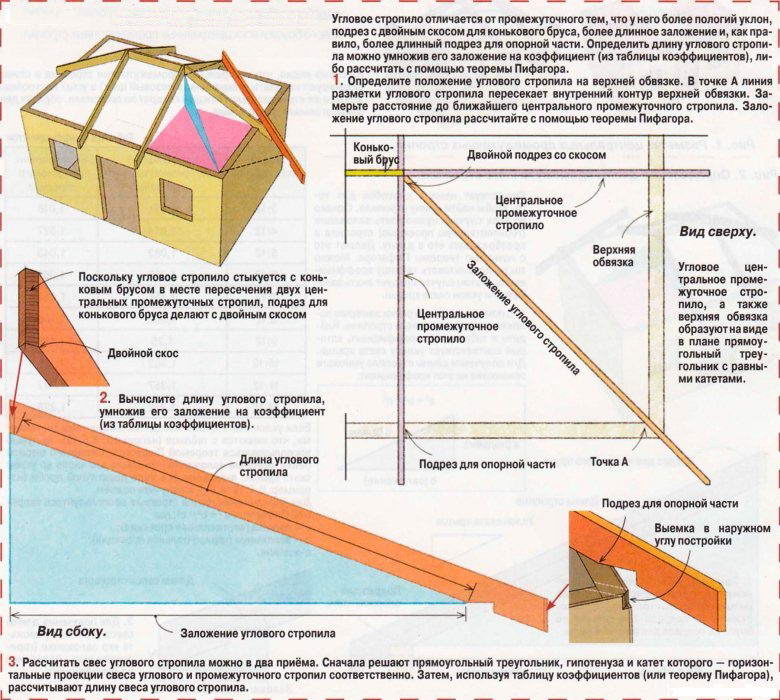

Особенности расчета углового стропила:
- от угла замеряется вся длина стропила;
- проекция определяется как произведение квадратов длин проекций стропил.

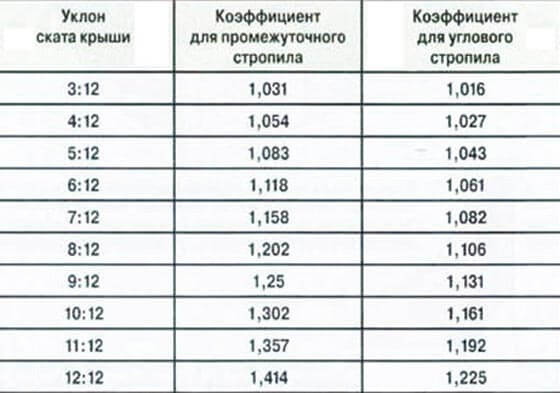

Полученное число необходимо умножить на коэффициент (используем таблицу) – таким образом, высчитывается длина углового стропила.
После этого нужно рассчитать площадь треугольных скатов. Для этого снова прибегаем к теореме Пифагора. Чтобы облегчить отсчет, представьте скат в виде двух прямоугольных треугольников. Далее, используя формулу, рассчитайте площадь трапеции боковой поверхности крыши. На заключительном этапе идет расчет кровли. При этом все площади суммируются между собой. Полученное значение и будет минимальной площадью (метражом) кровли
Шатровые крыши на домах привлекают внимание издалека. Лаконичность формы и кажущаяся простота крыши подкупает, поэтому возникающее желание сделать подобную крышу естественно. Что для строительства необходимо предусмотреть и как правильно возвести крышу.
Шатер или вальмовая крыша
Наиболее экономичным вариантом крыши частного дома, с точки зрения экономии материалов для строительства, является шатровая крыша. Скаты крыши выполнены в виде равнобедренных треугольников, образующих общую вершину, основанием крыши является квадрат.
Крыша в виде шатра является разновидностью четырехскатной крыши.
Кстати, другое название шатровой крыши это вальмовая крыша. Основанием вальмовой крыши является также прямоугольник, две боковые грани треугольные, а две остальные представляют трапецию.
Безупречная симметрия скатов и стропильной системы крыши требует точного расчета и скоординированности действий при ее возведении самостоятельно. Для того, чтобы смастерить такую крышу, необходимо изучить особенности ее конструкции.

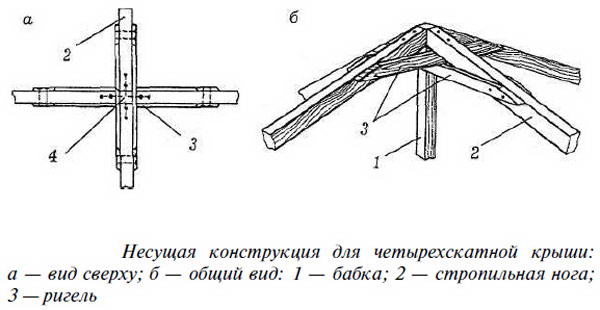

Конструкции шатровых крыш

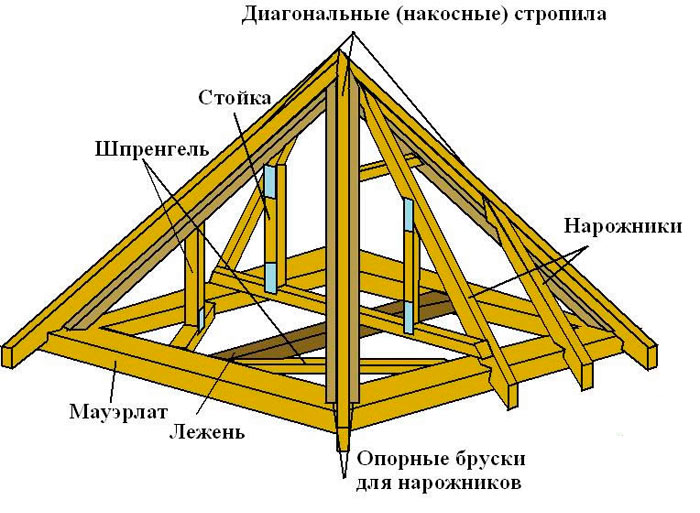

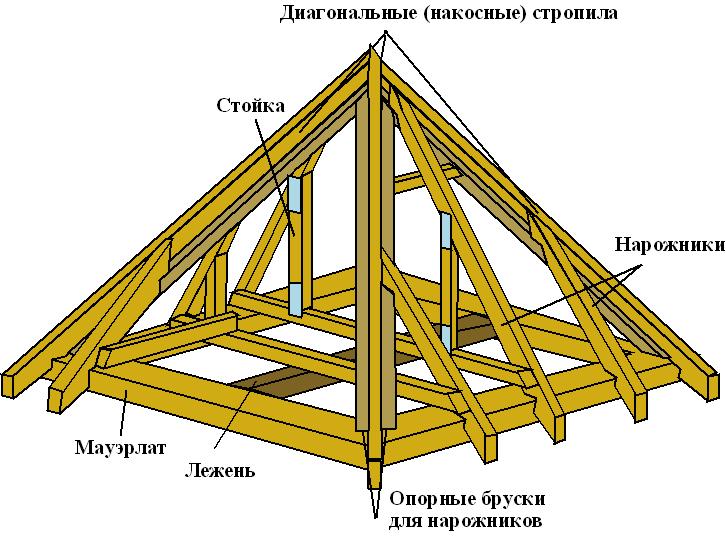

Основными элементами стропильной системы крыши в виде шатра являются:
Диагональные стропила, расположенные по углам каркаса крыши
Опорная балка мауэрлат, служащая опорой концов стропил
Укороченные стропила или нарожники, прикрепленные к накосным стропилам
Опоры подкосы
Дополнительные опоры (прогоны, ригели и лежни), создающие дополнительную жесткость крыше.
Тем не менее, сложное расположение элементов шатровой крыши и стропила создают востребованную устойчивую систему, которую используют при строительстве загородных домов. Естественно, для сооружения шатровой крыши требуется расчет, формулы которого основаны на тривиальных способах расчета треугольников.

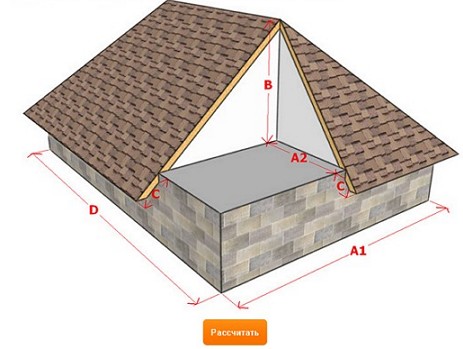

Расчет шатровой крыши
Целью расчета шатровой крыши является нахождение объема материалов, необходимых для ее возведения (кровельный, подкровельный материал),
обрешетка и устройства стропильной системы по заданным параметрам. Кроме объемных параметров, производят расчет угла наклона ската и динамическую прочность всей системы.
Безусловно, по количеству параметров расчет достаточно объемен и сложен, поэтому рекомендуется воспользоваться он-лайн калькулятором.
В результате расчета будут получены следующие данные:
Углы наклона стропил боковых
Общая площадь поверхности кровли (с учетом свесов)
Длины диагональных, боковых и накосных стропил
Количество необходимых стропил для устройства системы
Объемы бруса для стропил (м3)
Количество рядов обрешетки.
Полученных данных достаточно для возведения шатровой крыши своими руками.
Возводим шатровую крышу

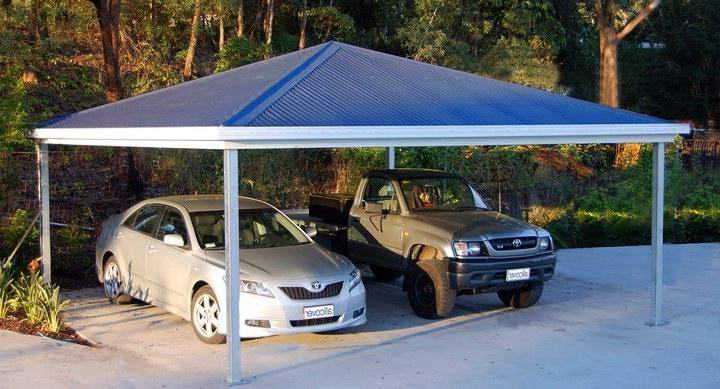

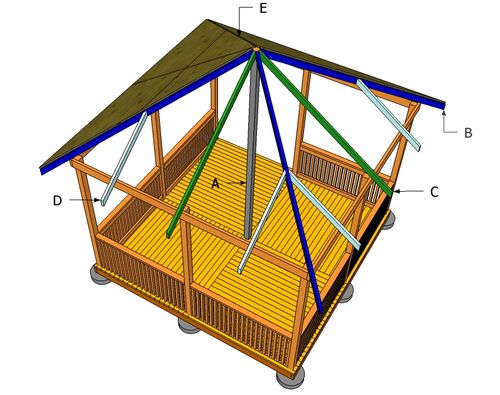

Сооружение шатровой крыши рекомендуется начинать с малых архитектурных форм, например, крыши открытой беседки или гаража. Отличный повод для изучения технологии возведения крыши и последующего усовершенствования полученных навыков в работе!
каркас

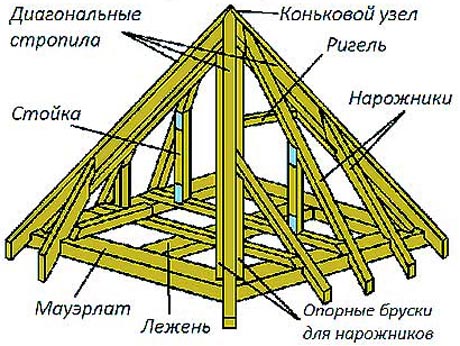

Каркас шатровой крыши имеет классически простую конструкцию и состоит из 4-х диагональных стропил и 8-и подкосов (по 2 подкоса на каждое стропило).
Монтаж крыши начинают с возведения каркаса. Необходимо помнить, что для деревянных домов каркас будет опираться на верхние венцы, для кирпичных домов и домов из пенобетона на мауэрлат.

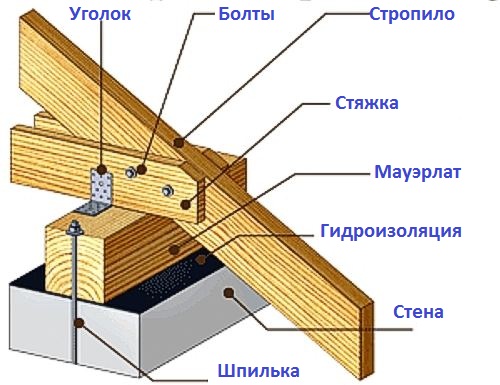

установка мауэрлата и опорных брусьев

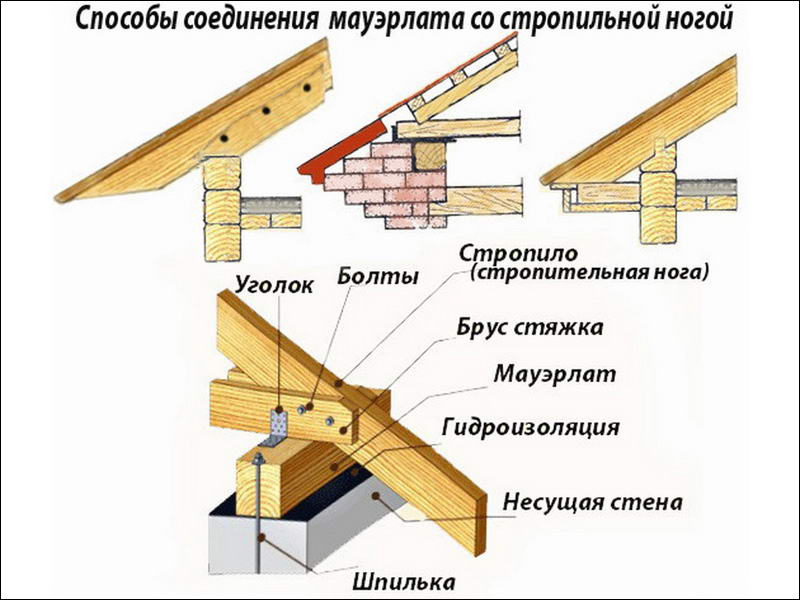

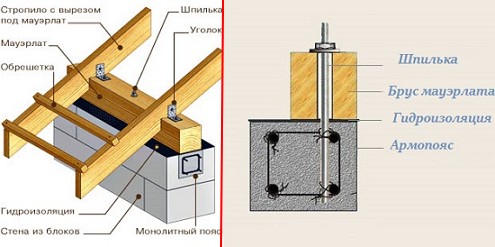

Существуют такие способы крепления мауэрлата:
С применением проволоки из стали
Используя строительные шпильки
С помощью анкерных болтов.
Крепление мауэрлата с применением проволоки производят путем закладки кусков стальной проволоки на расстоянии 20-30 мм. После высыхания кладки проволокой обвивают брус и закрепляют ее концы.

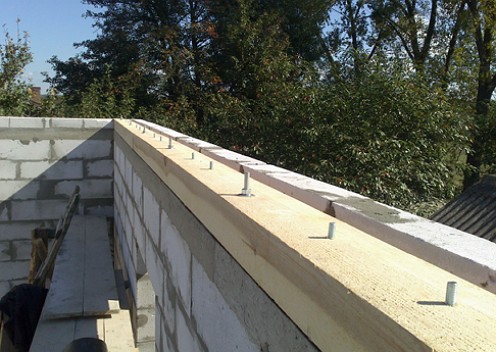

Строительные шпильки для крепления имеют Г-образную форму и максимальную глубину погружения в бетонную подушку до 450 мм. Для установки шпилек мауэрлат размечают и сверлят отверстия для установки. Затем шпильки устанавливают по месту и закручивают гайкой.
Полезные советы
Независимо от выбранного способа крепления мауэрлата при установке крепежа необходимо учитывать наличие гидроизоляционного слоя. Материал гидроизоляции прокалывают перед введением шпилек. После заливки бетоном необходимо прочистить резьбу шпилек до того, пока бетон не застыл.
Крепление мауэрлата с помощью анкерных болтов производят непосредственно в армопояс перед заливкой. Для разметки отверстий под анкерные болты подготавливают доску и размечают на ней места установки. Затем доску прикладывают к грани мауэрлата и высверливают отверстия согласно разметке. Подготовленный мауэрлат надевают на болты, подкладывают шайбу и закручивают гайку.

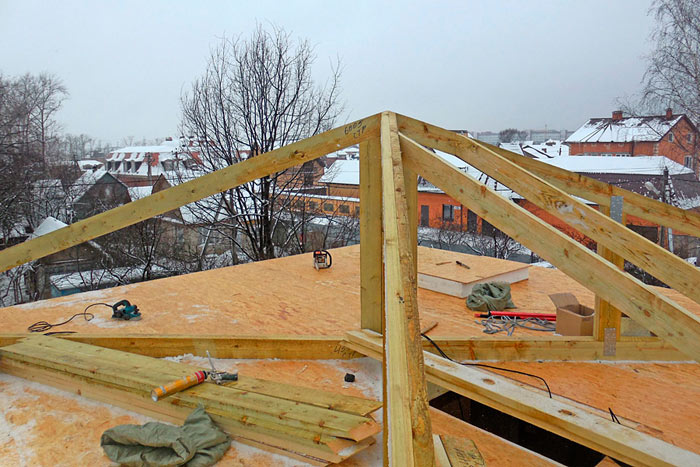

монтаж стропильной системы
Выровняв мауэрлат по периметру, можно переходить к установке стропильной системы – диагональных стропил, который располагают по диагоналям шатровой крыши. Для справки: основная нагрузка стропильной системы шатровой крыши приходится именно на диагональные стропила. Диагональные балки имеют значительную длину и соответственно вес.
Монтаж диагональных стропил производят по расчетной распорной или безраспорной схеме, по которой стропильная нога диагональной балки может упираться в мауэрлат или балку. Угол наклона диагональных стропил может составлять до 23°. Вторая пара диагональных стропил устанавливается аналогичным образом. После установки длинных диагональных стропил к ним примыкают по два коротких подкоса.
При работе может возникнуть необходимость стесывания верхней пласти накосной стропилы, которую требуется уложить на ребре под углом. Пласть, расположенную в ендове, стесывают желобком. Это позволяет проще производить укладку обрешетки.
Полезные советы
Согласно выбранному проекту все сопутствующие операции при возведении шатровой крыши – возведение обрешетки, устройство ендовы, обрамления труб и проемов производят при монтаже стропильной системы. Строгое соблюдение технологии возведения обеспечит хороший результат.

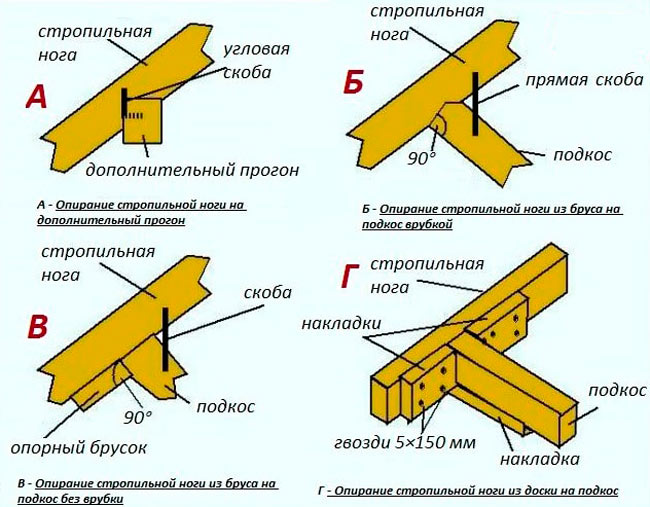

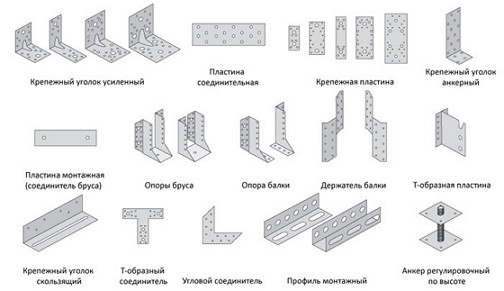

Выбор крепежа для возведения шатровой крыши
Выбору крепежа для возведения крыши необходимо уделить особое внимание.
Для соединения элементов стропильной системы будет задействован следующий металлический крепеж:
Перфорированные пластины зубчатые и гвоздевые
Скобы, хомуты, шурупы и гвозди
Уголки стальные перфорированные

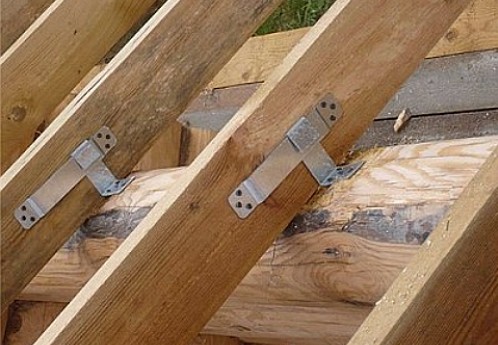

Салазки и ползунки для крепления стропил.
Кроме того, могут потребоваться деревянные изделия:
Нагели и пластины
Треугольники бруски
Накладки при создании шипового соединения.
