Профильная труба как материал для ворот — плюсы и минусы

Профильной трубе, применяемой в качестве основного материала для изготовления воротных конструкций, заслуженно отдают предпочтение благодаря множеству достоинств.

Профильные трубы широко используются для изготовления ворот

Основные преимущества использования профилированной трубы для сооружения ворот:

• низкие затраты по приобретению материала;
• высокая прочность конструкции;
• удобство ввинчивания саморезов по металлу;
• эстетичный вид каркасов;
• небольшой вес металлоконструкции;
• лёгкость обработки и сваривания заготовок.

Одновременно с комплексом положительных моментов, профильная труба имеет и слабые стороны:

• склонность к коррозии, вызванной эксплуатацией в условиях повышенной влажности и проникновением влаги внутрь профильной трубы;
• возникновение в процессе эксплуатации деформаций каркаса, обусловленных применением при сборке резьбовых элементов крепления;
• неудобство нанесения грунтовки и краски на поверхность профильной трубы, что незначительно увеличивает продолжительность работ.

Соблюдение технологии изготовления и установки ворот минимизирует вероятность проявления отрицательных факторов и гарантирует длительный срок эксплуатации изделия.

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы.
Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции.

Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:

Согласно предварительно разработанному чертежу определяется суммарный метраж трубы профильного сечения и необходимое количество материала для обшивки.

Осуществляя проектирование конструкции, следует учесть следующие моменты:

Можно использовать готовый чертёж и адаптировать его к конкретным условиям,
проставив фактические размеры.

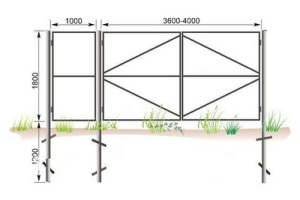

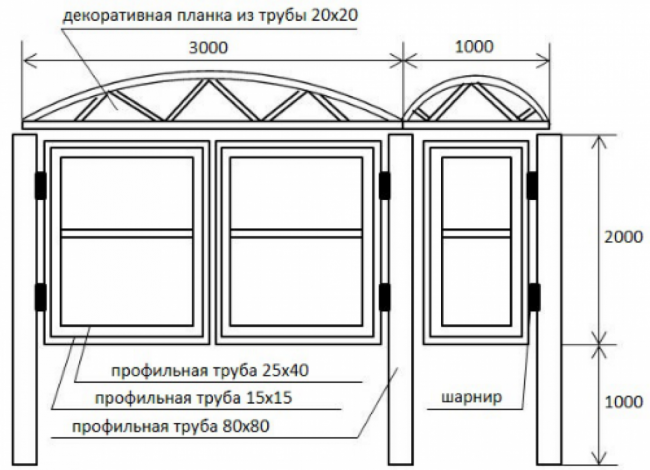

На типовом чертеже ворот с калиткой указаны конкретные размеры

Для определения расстояния между опорными столбами необходимо просуммировать размеры полотен ворот, зазоры для крепления петель и поворота створок. Расстояние между опорами для приведённого варианта составит 2+2+0,01+0,01=4,02 метра.

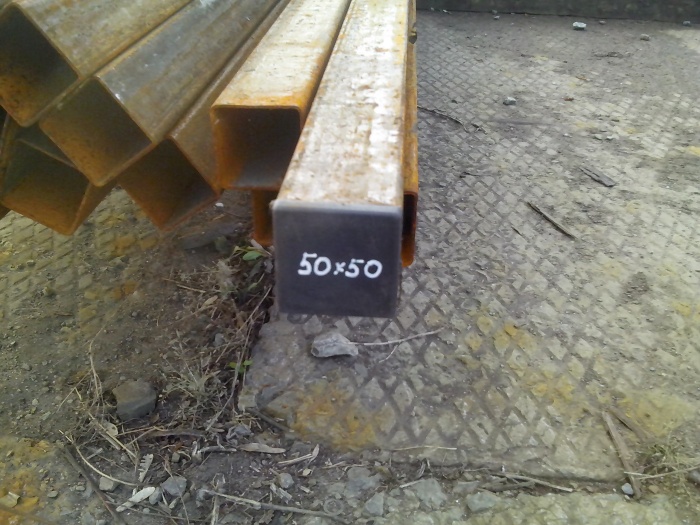

Приняв решение использовать трубу профильного сечения для изготовления, следует определиться с сортаментом, видом и размерами трубного проката.
При выборе учтите следующие моменты:

Проанализировав критерии выбора, можно уверенно отдать предпочтение сварным холоднокатаным трубам с толщиной стенки 2 мм квадратного (25х25 или 30х30) или прямоугольного (20х40) сечения. Выбрав профильные трубы, приступайте к выполнению расчётов.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

При изготовлении ворот руководствуйтесь предварительно разработанной документацией и соблюдайте технологическую последовательность операций.

Изготовить из профильной трубы ворота можно с использованием сварочного оборудования или с применением резьбовых крепёжных элементов.

Рассмотрим оба варианта.

Сварная конструкция

Сваривая из профильных труб распашные ворота, выполняйте работы согласно очерёдности:

Помните о необходимости правильного крепления петель, соответствующего направлению открывания ворот.

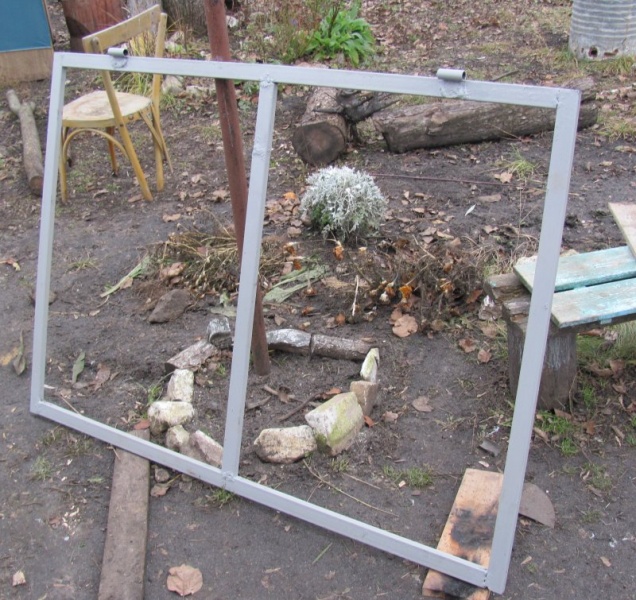

Сварная конструкция ворот отличается повышенной прочностью.

Как сварить каркас ворот из профтрубы своими руками: видео

В видеоролике детально показана последовательность работ по сварке каркаса ворот.

Вариант с резьбовым креплением

Если отсутствует сварочный аппарат или нет навыков обращения с ним, можно без сварки собрать ворота из профильной трубы.
Для этого необходимо использовать болты, гайки с резьбой М8 и шайбы, а также соединительные элементы.

Использование унифицированных соединителей упрощает сборку

Помните, что применение пружинных шайб предотвратит самопроизвольное отвинчивание и повысит надёжность резьбовых соединений.

Для выполнения сборки понадобится дрель со свёрлами, соответствующими диаметру используемых метизов, а также гаечные ключи.

Алгоритм изготовления конструкции без сварки полностью аналогичен ранее приведённой последовательности для сварного изделия, за исключением следующих моментов:

В процессе эксплуатации ворот, изготовленных без сварки и собранных на болтах, постепенно ослабляется резьбовое крепление. Для обеспечения жёсткости конструкции необходимо периодически контролировать степень затяжки.

После сборки каркаса можно приступать к обшивке отделочным материалом.

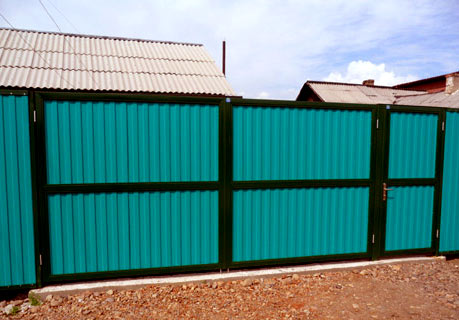

Профилированный металлический лист смело можно назвать универсальным материалом, так как в частном строительстве его применяют для разнообразных нужд. Им перекрывают крыши жилых домов и подсобных сооружений, его используют для создания стен и перегородок в придомовых постройках, отлично подойдет он и для ограждений, калиток и ворот. Нередко, кстати, случается так, что начав с ворот или калитки, хозяин участка на практике осознает простоту и удобство работы с этим материалом, и это стимулирует его к полному обновлению старого деревянного ограждения свое территории именно с использованием профнастила.

Про забор из профнастила на сайте есть отдельные публикации, а в этой статье давайте рассмотрим, как изготавливается калитка из металлопрофиля своими руками – схема + порядок выполнения работы. На примере этого, самого маленького по площади, элемента ограждения территории, будет легче разобраться с принципом выполняемых операций, с необходимыми для этого инструментами, материалами и комплектующими, с основными технологическими приемами, применяемыми в ходе монтажа.

Необходимые для работы инструменты

Всем известно, что при работе с металлическими деталями для скрепления отдельных элементов в общую конструкцию чаще всего используется сварка. Действительно, это самый надежный для металла способ фиксации. Тем не менее, бывают случаи, когда нет возможности использовать такую технологию, и тогда мастера прибегают к другим способам монтажа.

Итак, для изготовления и монтажа калитки с обшивкой из металлопрофиля, необходимо подготовить:

• Сварочный аппарат. Этот прибор всегда пригодится владельцам частных домов, особенно тем, кто задумал капитальный ремонт своего жилья или занимается возведением хозяйственных построек на приусадебном участке. Для непрофессиональных мастеров достаточно иметь в своем инструментальном «арсенале» инверторный сварочный аппарат со сварочным током до 160÷200 А. Цена на эти приборы в наши дни может считаться вполне доступной, при правильном обращении аппарат прослужит долгие годы. И, кстати, поможет сэкономить даже более крупные суммы, так как приглашение по любому поводу сварщика со своим оборудованием – стоит недешево.

Так, дверца калитки может быть сплошной, то есть полностью закрытой листом профнастила.

Некоторые же самодеятельные мастера выбирают индивидуальные конструкции, имеющие горизонтальные или вертикальные проемы, которые закрываются решетками, сваренными из арматурных прутьев, из квадратов или полос металла.

Получается весьма оригинально, когда металлический профильный лист комбинируется с другими материалами — это может быть поликарбонат, дерево или пластик.

Еще один вариант конструкции — это сочетание профнастила со вставками из кованых элементов, которые не только делают конструкцию декоративной, но и придают ей дополнительную жесткость.

Каркас калитки тоже можно сделать по-разному, главное – чтобы он был жестким и идеально ровным. Жесткость конструкции достигается горизонтальными перемычками (лагами) и диагональными вставками (ребрами жесткости). Последние могут проходить через всю конструкцию каркаса, или же пересекать каждый из его сегментов, на которые он разделен поперечинами.

Здесь же можно привести пример ребер жесткости, которые изготавливаются из арматурных прутьев, которые монтируются в виде решетки. Такие ребра привариваются к внутренним поверхностям труб каркаса, который должен обязательно иметь горизонтальную поперечину, которая свяжет между собой вертикальные стойки конструкции, снимая с них нагрузку. Такая решетка сделает калитку или ворота более прочными, так как металлический профилированный лист имеет небольшую толщину и легко сминается даже от сильного удара рукой.

И все же для примера давайте рассмотрим наиболее простую и распространенную конструкцию калитки из профнастила на металлическом каркасе.

1 – опорные столбы, одновременно являющиеся и вертикальными стойками «коробки» калитки. Для их изготовления чаще всего используется профильная труба сечением 60×60 мм (реже 80×80). Длина стоек сразу выбирается такой, чтобы их хватило на заглубление в грунт и на расчетную высоту калитки.

Понятно, что калитка никогда не бывает «сама по себе». То есть ее опорные столбы одновременно могут являться столбами забора или ворот.

2 – под столбы выкапываются ямы необходимой глубины. Если грунт плотный, то достаточно пробурить скважину глубиной 900 мм. Если же участок расположен на глинистом грунте, с предрасположенностью к морозному вспучиванию, то заглублять столбики необходимо не менее, чем на 1200 мм. Окончательная фиксация столба в яме производится с помощью бетонного раствора и песчано-гравийной забивки – об этом будет идти речь далее.

Понятно, что заглубление опорных столбов напрямую влияет на количество приобретаемого материала, то есть на длину металлической трубы, а также требуемый объем песка, цемента и щебня.

3 – Для прочности опорные стойки лучше всего связать сверху перемычкой. Ее изготавливают из трубы того же сечения, что и сами стойки.

Кстати, нередко стараются примеры, когда такую перемычку делают и по нижней границе проема под калитку. Материала для этого потребуется немного – всего дополнительный метр, ну а прочность получаемой конструкции от такого дополнения только выигрывает. Правда, получается порожек, но к нему быстро привыкаешь.

4 – Вертикальные стойки каркаса самой двери калитки часто изготавливаются из профильной трубы 40×25 мм – этого бывает вполне достаточно. Из такого же материала готовятся заготовки для горизонтальных перемычек (лаг) сверху и снизу каркаса (поз. 5), и для одной или более, горизонтальных или диагонально расположенных усиливающих (поз. 6).

Размеры заготовок обычно принимают равными по длине и ширине двери калитки, так как сборка чаще всего предполагает стыковку и сваривание деталей с подрезанными под углом в 45 градусов краями.

Кстати, и для опорных стоек, и для рамы каркаса нередко практикуется использование профильных труб двух разных сечений. Получается «ступенька», которая может быть полезна и на «коробке» калитки – по прямой аналогии с обычной дверной коробкой, и на самой раме, так как позволяет сделать монтаж профлиста в раму более эстетичным.

7 – лист профнастила необходимых размеров. Чаще всего применяются модели профнастила с невысокой волной, порядка 8 ÷ 10 мм. Толщину желательно использовать побольше – от 0.6 до 0.9 мм.

8 – для шарнирного соединения калитки с ее «коробкой», то есть, по сути, для того, чтобы дверца свободно открывалась, обычно используют точеные металлические петли. Для калитки из стального каркаса и обшивкой из профлиста будет вполне достаточно петель диаметром 30 мм.

9 – ручка, которая устанавливается по желанию или при необходимости.

10 – задвижка или щеколда;

11 – если есть необходимость закрывать калитку от несанкционированного входа посторонних, то устанавливается еще и врезной замок.

Естественно, все стальные детали после проведения сварочных работ (а некоторые – и до их начала) необходимо обработать антикоррозионными средствами. Поэтому потребуется приобрести битумную мастику или лак – для обработки нижней части опорных стоек, которые будут углублены в грунт. А все наружные детали конструкции после окончательной сварки и зачистки должны быть обработаны антикоррозионной грунтовкой, а затем покрыты атмосферостойкой краской для внешних работ.

Подготовив все необходимое можно переходить к установке опорных стоек.

Проведение монтажных работ

Установка опорных стоек калитки

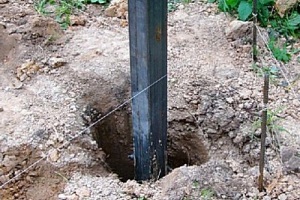

Опорные элементы конструкции должны быть установлены идеально вертикально, закреплены в грунте прочно, так как на них будет выпадать довольно-таки высокая нагрузка, которую они должны спокойно, без деформации выдерживать на протяжении не одного десятка лет.

Пошаговая иллюстрированная инструкция по установке стоек

Иллюстрация
	Чтобы калитка была установлена ровно, в одну линию со всем ограждением, необходимо произвести разметку на местности натягиванием шнура. Если забор с двух сторон от проема для ворот и калитки уже установлен, то этот процесс провести легче. Для этого к крайним стойкам ограждения привязывается и натягивается шнур, который и обозначит линию установки опорных стоек. Но, как правило, обустройство забора, ворот и калитки проводится в большинстве случаев параллельно.

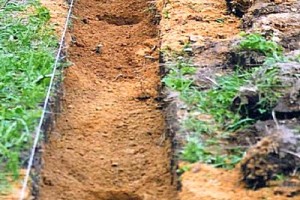

	Первым шагом после тщательной разметки и определения точек установки стоек в грунте бурятся скважины необходимой глубины. Если заглубляемая часть опоры составляет 1200 мм, то скважина должна быть глубиной 1500 мм, так как на ее дно дополнительно производится засыпка песка и щебня. При ручном бурении с помощью садового бура обычно применяют диаметр 200 мм – этого вполне достаточно для установки стойки 60×60 мм. Более широкие, по 250÷300 мм скважины бурить намного тяжелее, и это при практически полном отсутствии такой необходимости. Но вот если ручного бура нет, то работу придётся выполнять лопатой. И при этом уже не избежать более широкой ямы, так как прорыть узкую скважину полтора метра в глубину с помощью лопаты никак не получится.

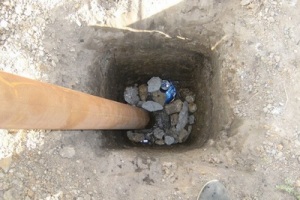

	В готовые скважины на дно засыпается песчаная подушка – ее толщина в утрамбованном состоянии должна составлять около 100 мм. Сверху песка укладывается еще 200 мм щебня средней фракции. Уплотнение этих слоев можно производить с помощью обрезка трубы, заваренного заглушкой с одной стороны.

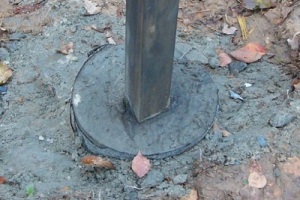

	Далее, в подготовленные скважины устанавливаются стойки, нижняя часть которых на 1300 мм по высоте обработана битумным составом. Перед монтажом, для обеспечения устойчивости и облечения выставления по уровню, рекомендуется на нижний торец стойки приварить квадратную площадку размером 120×120 мм, вырезанную из стального листа толщиной в 4 мм.
	Вместо или кроме такой площадки на стойку, в перекрестье к ней под небольшим уклоном, могут быть закреплены сваркой две поперечины из металлической полосы или уголка. Они фиксируются на расстоянии 500 мм друг от друга и 300 мм от нижнего края. Их длина должна быть меньше диаметра скважины, примерно на 10 мм. Затем, после установки стойки, в скважину засыпается щебень, слоем толщиной в 100 мм, и, насколько это возможно, уплотняется.

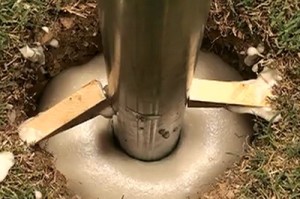

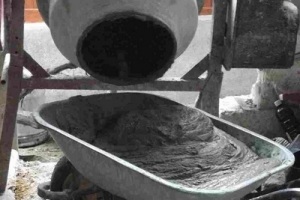

	Далее, производится замешивание бетонного раствора. Лучше всего применять бетон М200, изготовленный из цемента, гравия и песка после его полного застывания будет обеспечена надежная жесткость и стабильность конструкции. Безусловно, при приготовлении раствор должен быть хорошо перемешан, до однородного состояния.

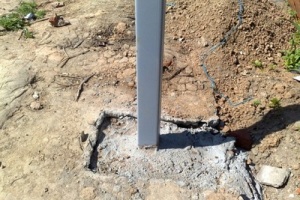

	Готовый раствор аккуратно заливается в скважину, при этом его следует «штыковать» ломом или стальным прутом, чтобы внутри жидкого бетона не образовывались воздушные пузыри, которые при его застывании превратятся в раковины. Такие углубления могут ослабить бетонное основание стойки. Когда скважины будут заполнены раствором, стойки точно выставляют по вертикали, относительно друг друга и всего ограждения по строительному уровню.

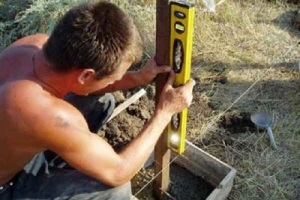

	Выведя стойки на идеальную вертикаль (с обязательным контролем в продольной и поперечной плоскости), их необходимо зафиксировать в таком положении до окончательного схватывания бетона. Фиксацию производят по-разному – это могут быть деревянные клинья, как показано на иллюстрации, достаточно крупные камни, которые устанавливаются с двух сторон стойки враспор между металлом и стенкой скважины, или же подпорки из любых материалов. Некоторые мастера предпочитают фиксировать стойки временно, приварив в нескольких местах арматурные пруты, которые упираются в грунт.
	Достаточно часто до заливки в скважину бетона по ее стенкам прокладывается свернутый в виде цилиндра лист рубероида. Получается своеобразная опалубка, способствующая хорошему удержанию влаги при созревании бетона, что позитивно сказывается на наборе марочной прочности и долговечности эксплуатации.
	Бетону для хорошего схватывания требуется не менее 10÷15 дней, в зависимости от того, какая погода становилась на улице. Естественно, заливка требует определённого ухода – в течение первых нескольких дней ее рекомендуется регулярно увлажнять водой. Только по истечении двух недель можно переходить к дальнейшим работам по монтажу калитки.

Кстати, заполнение раствором всей скважины, от дна до верха, не всегда является правильным решением, так как на такую конструкцию будут очень сильно влиять силы морозного вспучивания грунта. В неблагоприятных условиях нередко поступают так – бетонная заливка производится только в нижней части опоры, на уроне промерзания грунта и ниже его. А верхняя часть после схватывания бетона плотно забивается песчано-гравийной смесью, которой силы вспучивания уже не страшны.

Еще один важный нюанс – совершенно не лишним будет заполнить саму стойку (профильную трубу) бетонным раствором. Это даёт и весомую «прибавку» к несущей способности опоры, а кроме того – полость трубы получает защиту от коррозии. Выполнить это – несложно, бетона также потребуется не столь много, так что лучше этот вопрос не игнорировать.

Два упомянутых выше нюанса хорошо изложены в отдельной статье нашего сайта.

Ранее уже обращалось внимание на то, что если каркас калитки планируется сделать тяжеловесным, то есть, например, каждый из его элементов будет состоять из двух профильных труб или же общая высота будет составлять более 2000 мм, то рекомендуется опорные стойки связать в верхней части перекладиной. Такая конструкция будет более жесткой и поможет немного снять нагрузку с опорных стоек. Не возбраняется такую же перемычку разместить и по низу.

Калькулятор расчета количества бетона для установки стоек и ингредиентов для его изготовления

Предложенный ниже калькулятор позволит быстро подсчитать, сколько бетонного раствора марки М200 потребуется, чтобы установить одну стойку-опору калитки.

• В программе расчета предусмотрена возможность изменять высоту бетонной заливки скважины.
• Кроме того, можно включить в общее количество бетона тот объем, который потребуется для полного заполнения полости трубы. При выборе этого пункта появятся дополнительные поля ввода данных. Учитывая то, что для стоек могут применяться различные трубы, в алгоритм расчета заложены параметры наиболее подходящих для этой цели типоразмеров квадратных, прямоугольных и круглых труб.
• Ответ будет выдан как в общем количестве бетона, так и с раскладкой по ингредиентам – цементу ПЦ400, песку, гравию и воде. Количество ингредиентов оценивается в массе и в объеме.

Укажите запрашиваемые параметры и нажмите «РАССЧИТАТЬ КОЛИЧЕСТВО БЕТОНА И ИНГРЕДИЕНТОВ ДЛЯ ЕГО ИЗГОТОВЛЕНИЯ»

Диаметр скважины для опоры, м

Глубина скважины, м (после засыпки песчаной подушки)

Планируется заполнение скважины бетоном:

Будет ли заполняться бетоном сама опора?

Стандартное сечение трубы, мм

Высота опоры над поверхностью земли, м

Понятно, что такой калькулятор вполне может использоваться не только для калитки, но и для любых ограждений с опорными стойками из труб.

Изготовление калитки

В то время, пока бетон под стойками будет застывать и набирать прочность, можно заняться изготовлением каркаса калитки.

Перед началом работ стоит уточнить некоторые нюансы, связанные с подготовкой рабочего места, элементов конструкции и выполнением сварочных работ.

• Изготовление каркаса калитки лучше всего производить на ровной горизонтальной поверхности, имеющей достаточно большой размер для того, чтобы он на ней мог свободно разместиться. Идеальным вариантом будет сварочный стол, но его имеют в своем распоряжении, как правило только профессиональные мастера. Поэтому, в большинстве случаев, для создания места, где будут проводиться работы, используются подручные средства, например, временные подставки под углы каркаса. Желательно, конечно, постараться добиться, чтобы при работе монтируемый каркас расположился горизонтально.
• Работы должны производиться по заранее составленному чертежу с указанием размеров.
• Участки резов на металлических заготовках должны быть освобождены от заусенцев и тщательно зачищены.
• Необходимо помнить, то металл при нагреве расширяется, а затем, при остывании сужается. Поэтому после проведения каждого из этапов работ требуется обязательно производить контрольные измерения углов, длины конструкции, проверять правильность взаимного расположения деталей.
• Если для изготовления калитки используется металл, покрытый налетом ржавчины, то перед сваркой его рекомендовано тщательно очистить, что позволит делать сварочные швы более аккуратными и качественными.
• При соединении деталей сваркой, их, по возможности, необходимо зафиксировать в нужном положении струбцинами.
• Чтобы каркас не «повело», и он получился ровным, рекомендовано делать сварочные швы с небольшими остановками, чтобы давать им время на остывание.
• Нельзя забывать и о собственной безопасности, поэтому работы должны производиться только в сварочной маске, в специальном защитном костюме, перчатках-крагах, в прочной, полностью закрывающей ноги обуви.

Сборка калитки из профлиста — пошагово

Иллюстрация	Краткое описание выполняемой операции
	Итак, для изготовления каркаса в данном случае подготавливаются квадратные трубы размером в сечении 50×50×2,5 мм. Монтажные работы будут производиться на поверхности бетонных плит, уложенных во дворе, так как они достаточно ровные, не боятся «огневых работ» и вполне подойдут для сборки металлического каркаса калитки.
	Перед началом работ трубы дополнительно измеряются, так как при уже установленных опорных стойках важно учесть каждый миллиметр ширины каркаса створки. Торцы труб должны быть обрезаны и выровнены строго перпендикулярно их стенкам.
	Для удобства выполнения работ и для создания более ровной опоры, под элементы конструкции можно установить ровные отрезки бруса с одинаковым размером в сечении. После установки таких подставок их рекомендуется проверить на горизонтальность с помощью уровня, и при необходимости – выровнять подкладками.
	Далее, на брусе выкладываются сопрягаемые отрезки трубы, и на них чертилкой по строительному угольнику проводятся отметки, так как концы должны быть срезаны под углом в 45 градусов. Чтобы ускорить работу, две трубы укладывают рядом, со сдвигом в длину на 50 мм (на ширину трубы) и одновременно прочерчивают общую линию, так как показано на иллюстрации. Так будет получен угол в 45 градусов. Чтобы трубы не сдвинулись во время резки, их рекомендуется стянуть струбцинами.
	Затем, с помощью шлифмашинки, по нанесенным линиям, от труб по краям обрезаются уголки. Для того чтобы облегчить дальнейшие, сварочные работы, а также сделать шов аккуратным, с обрезанных краев трубы сразу убираются заусеницы.

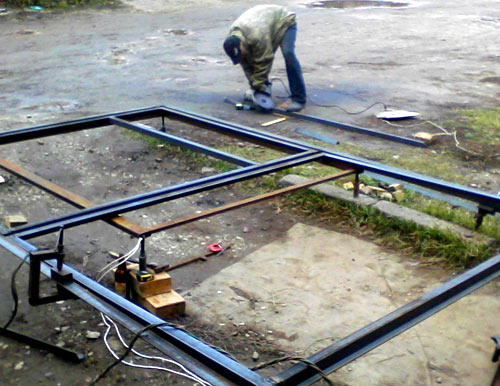

	Следующим шагом четыре подготовленные детали рамы каркаса калитки выкладываются на установленные бруски. Их углы стыкуются и выверяются на точность сопряжения. – при необходимости проводится небольшая корректировка. Затем, уложенную раму нужно обязательно проверить на горизонтальность положения. Для этого используется тот же строительный уровень, который устанавливается поперек конструкции в разных местах по всей ее длине.
	Если детали конструкции легли идеально ровно, то можно приступать к их сварке. Для начала угловые стыки прихватываются точечно, и рама снова проверяется угольником и уровнем.
	Когда элементы рамы будут прихвачены, необходимо произвести контрольные замеры ее диагоналей — они должны иметь одинаковую длину. Не стоит полагаться только на угольники, так как они легко и незаметно могут обмануть. А вот когда диагонали одинаковы, то это значит, что детали рамы выставлены идеально.
	Проверив прихваченные углы, их проваривают сплошным косым сварочным швом по всему периметру сечения трубы. Шов должен быть хорошо проварен, но в то же время – его нужно сделать аккуратным и ровным, так как после зачистки он не должен быть виден. Понятно, что если опыта работы нет, то такой шов получить сразу – очень маловероятно. Однако, если не получается вывести ровный беспрерывный шов, то лучше всего перейти на «точечную» сварку, и из таких точек постепенно сформировать сплошную полосу. Первые точки ставят с шагом в 6÷7 мм, а затем соединяют их между собой.
	После основательной сварки углов и проверки их на наличие дефектов, переходят к монтажу ребер жесткости. Их количество и расположение может быть разным, в зависимости от размера каркаса. В данном случае мастер запланировал три ребра жесткости. Одно из них — это горизонтальная перекладина, разделяющая каркас на две равных секции. Два других должны пересекать по диагонали каждую из секций. Перед монтажом перекладины раму каркаса размечают, то есть находят середины ее длинных сторон. Затем, по разметке выставляется горизонтальная поперечина. В связи с тем, что весь каркас установлен на брус одинаковой высоты, для перекладины также необходимо подобрать подходящую подставку. Выставив деталь, ее сразу же прихватывают, а затем проваривают основным швом.
	Далее, выставляются диагональные элементы конструкции каркаса. Трубы вначале укладывают сверху готовой конструкции, и на их краях отмечают угол среза, обозначив линии чертилкой. Затем лишние части трубы срезаются шлифмашинкой и также зачищаются от заусенцев.
	Чтобы сварочный шов получился аккуратным, диагональные перемычки предварительно зажимают струбцинами, а затем фиксируют на стыке точечной сваркой.
	Следующим шагом стыки диагоналей и горизонтальных деталей конструкции провариваются. После того как сварные швы остынут, производится полное скалывание шлака и зачистка всех стыков каркаса с помощью шлифмашинки. Надо стремиться к тому, чтобы после окрашивания сварные швы стали бы практически незаметными.
	Если для изготовления створки калитки берется профильная труба из тонкого металла, как в данном случае – 2,5 мм, то ту сторону калитки, на которую будут привариваться петли, необходимо будет укрепить уголком. Поэтому лучше всего не экономить, и сразу приобретать трубу для этой детали из металла в 3÷4 мм.
	Благодаря диагональным и горизонтальным ребрам жесткости, конструкция калитки получится жесткой и прочной, что не позволит ей деформироваться в период эксплуатации.
	Достаточно сложная задача – это приваривание петель, то есть шарнирное соединение каркаса калитки и опорных стоек. Как правило, для створок калитки, устанавливаемых на опорные стойки из металлической трубы, используются цилиндрические стальные петли, выточенные на токарном станке. Соединить опорный столб с калиткой можно до установки опоры в грунт или после того, как застынет раствор. Однако, принцип монтажа в обоих случаях одинаков.
	Первое, что необходимо сделать, начиная монтаж – это выставить, соединить и зафиксировать между собой с помощью струбцин или специального зажима опорную стойку и каркас калитки. Фиксация должна быть достаточно прочной, но при этом между рамой и опорным столбом должен сохраняться зазор в 2,5÷3 мм. Для этого между ними временно вставляются отрезки проволоки или куски металла нужной толщины. Если же петли предстоит приваривать на весу, то есть на забетонированную стойку, то дополнительно к струбцинам, рекомендуется установить под каркас калитки временную подпорку нужной высоты.
	Далее, необходимо определить месторасположение петель. При высоте калитки 2000 мм, расстояние между верхней и нижней петлей должно составлять 1750 мм. Обозначить место закрепления можно чертилкой или обычным мелом. Так как между петлей и поверхностями стойки и каркаса должен тоже оставаться зазор в 2÷2,5 мм, то некоторые мастера предпочитают перед монтажом накручивать на нее проволоку необходимого диаметра.
	Однако, после завершения монтажа, эти проволочные подкладки бывает сложно извлечь из зазора. Поэтому стоит рассмотреть еще один способ монтажа петель. Начинают установку с верхней петли. Приложенную в определенном месте деталь точечно прихватывают к опорному столбу за ее нижний край. Затем, пока эта прихватка еще не остыла полностью, петлю аккуратно отодвигают от стойки, создавая необходимый зазор в 2,5÷3 мм. Затем, также точечно, верхняя часть петли прихватывается к трубе каркаса калитки. Точно также фиксируется и нижняя петля. После прихваток уже выполняется окончательное приваривание соединений с заполнением получающегося зазора. При левом открывании створки – сварочный шов соединения нижней части петли к опорному столбу будет находиться с левой стороны, а фиксации верхней части к каркасу калитки — с правой.
	На данной иллюстрации показан результат закрепления стальной цилиндрической петли с помощью сварки. Такие петли диаметром до 30 мм отлично подходят для калиток из профлиста. Если же створка обшивается металлом большей толщины, то стоит выбирать усиленные петли, оснащенные площадками из металла толщиной не менее 4 мм, за которые детали привариваются к каркасу и стойке.
	Еще одним сложным узлом при изготовлении калитки является ее замок. Его можно монтировать так же, как и петли – до установки каркаса или же после его закрепления через петли на опорной стойке. Удобнее проводить эту работу, уложив каркас на сварочный стол, но возможно сделать это и на весу, жестко зафиксировав створку в одном положении.
	На торцевой стороне трубы каркаса производится разметка, определяющая месторасположение замка. Затем, с замка снимаются мерки — его ширина, глубина и высота, а также место его закрепления, после чего они переносятся на торец каркаса. При этом нужно сверяться с самим замком, прикладывая его к месту установки.
	Далее, с помощью маленькой «болгарки» по разметке очень аккуратно вырезается окно, в которое легко должен вставляться замок. Прорезь придется сделать с двух противоположных сторон продольной трубы, так как замок должен пройти через нее насквозь.

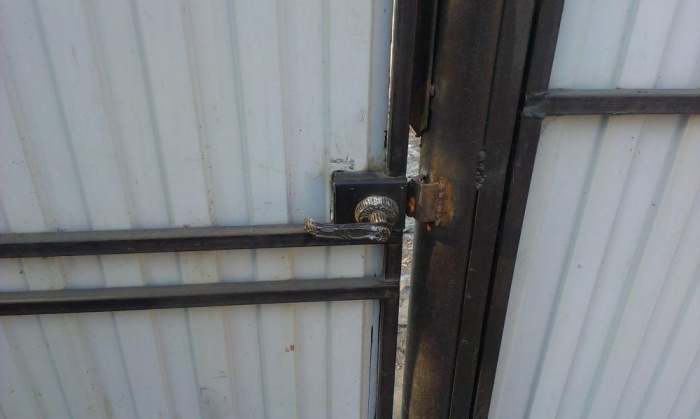

	Замок должен быть закрыть от взлома, от прямого попадания воды, но вместе с тем – легко доставаться своего гнезда в случае поломки и необходимости замены. Поэтому оптимальным вариантом будет изготовить по размеру замка металлический короб, который аккуратно приваривается на стойку каркаса с внутренней стороны.
	Такой «футляр» делается из стального листа толщиной в 1,5÷2 мм и прихватывается к трубе только по краям. Затем, в него вставляется корпус замка, а на торце трубы отмечаются точки, в которых просверливаются отверстия для вкручивания крепежных саморезов по металлу.
	Далее, замок извлекается из кожуха и укладывается сверху него, так, чтобы крепежные отверстия на замке по положению совпали с только что просверленными на трубе каркаса отверстиями. Через отверстия в корпусе замка, с помощью, например, белого корректора, на стенке короба отмечается месторасположение окон под замочный цилиндр и ось рукоятки.
	По разметке, используя дрель со сверлом нужного размера, в кожухе насквозь высверливаются отверстия, предназначенные для установки цилиндрового механизма (сердечника) и ручки. При необходимости для работы дополнительно используется полотно для ножовки по металлу и набор надфилей.
	Следующим шагом на короб укладывается ручка замка, так, чтобы входы для механизмов на ней совпали с теми окнами что высверлены в стенке кожуха. Теперь нужно произвести разметку точек установки саморезов, которые зафиксируют ручку. По этой разметке также просверливаются отверстия, после чего на место временно устанавливается замок.
	Далее, калитку нужно закрыть, и на опорной стойке сделать метки, где будет расположена прорезь, сверху которой будет закреплена принимающая накладка или планка с отверстиями для вхождения в них языка и ригелей замка. Планка после прорезки нужного окна прикручивается к стойке саморезами по металлу.
	Когда все будет готово, замок из кожуха извлекается, и прежде чем его установить «капитально», необходимо поработать над всеми стойками и каркасом. Чтобы калитка имела презентабельный вид, безо ржавых пятен, весь ее каркас, а также опорные стойки, необходимо обработать антикоррозийным составом, а после его высыхания — покрыть атмосферостойкой краской по металлу для внешнего применения.
	Теперь, когда известно, как производится сборка каркаса калитки, и как он закрепляется на стойках, можно переходить к рассмотрению монтажных работ по фиксации на него профилированного листа. Размер листа будет зависеть не только от параметров каркаса, но и от того, как его планируется установить. В некоторых вариантах лист по своей длине выходит на 100÷150 мм за пределы рамы, в других – заканчивается ровно по ней, в третьих – предусмотрен монтаж внутрь каркаса.
	Последний способ фиксации возможен при условии, если элементы рамы изготавливаются из двух труб разного размера в сечении, сваренных между собой по их длине. Для определения параметров листа, с рамы снимаются размеры. В первых двух вариантах его ширина будет равна ширине каркаса, а высота выбирается произвольно. В третьем случае, когда лист должен быть вставлен в раму, размеры снимаются по внутренним краям труб, образующих каркас, а на те, что приварены на них будет закрепляться профлист.
	По снятым с калитки размерам, и сверяясь с разработанным ранее чертежом-проектом, производят разметку профильного листа. При этом лист рекомендуется распланировать таким образом, чтобы верх волны приходился на край каркаса, так как он должен плотно прижиматься к трубе. Со стороны петель створки удобнее будет работать с нижней частью волны, но если на эту сторону придется ее возвышение, то можно справиться и с этой проблемой.
	На этой иллюстрации представлен третий вариант монтажа профнастила в раму каркаса, когда его края защищены трубой. Такой способ закрепления более надежен, так как тонкий металл не погнется, что вполне возможно, если лист в нижней части калитки будет выходить за пределы рамы. Еще один момент, на который стоит обратить внимание на данной иллюстрации – это то, что лист по краю имеет ступеньку, образованную низом и верхом волны. Она имеет те же размеры, что и ступень на стойке каркаса, а значит, они плотно будут прижаты друг к другу при наложении листа на край рамы. Для того чтобы добиться этого совпадения, перед изготовлением этого вида каркаса следует измерить высоту волны профильного листа.
	Теперь нужно рассмотреть, как правильно установить профильное полотно на сторону, где закреплены петли. Для разметки расположения петель на профлисте его прикладывают к каркасу, если он уже закреплен на стойке, и закрепляют струбцинами. Если же опорную стойку с рамой каркаса планируется монтировать в проем после полной сборки, то лист укладывают сверху конструкции, таким образом, как он впоследствии будет закреплен.
	Далее, на профнастиле делаются отметки высоты и ширины петель. Затем, по этим отметкам шлифмашинкой делаются надрезы высоты петли, после чего производится примерка, как показано на иллюстрации. Если разрезы имеют достаточную глубину, то их соединяют линией по высоте петли, и по ней вырезают лишнюю часть листа. Края разреза рекомендовано обработать напильником, чтобы убрать заусеницы, а затем сразу обработать срез металла антикоррозийным составом.
	Круглые отверстия большого диаметра высверливаются специальными широкими сверлами. Если нужно вырезать фигурное отверстие под сердечник, то на нужном расстоянии высверливаются два отверстия, которые соединяются в общее окошко с помощью полотна для резки металла. Так как толщина профлиста небольшая, сделать рез будет несложно. Здесь же нужно отметить, что все разрезы, в том числе и высверленные отверстия, которые будут сделаны самостоятельно, нужно обязательно обрабатывать защитными лакокрасочными составами, иначе именно отсюда может начать свое разрушительное действие коррозия металла.
	Закрепление профилированного листа на элементах каркаса производится с помощью специальных кровельных саморезов, имеющих шестигранную шляпку, окрашенную в тот же цвет, что и профлист. Саморезы вкручиваются с помощью шуруповерта с установленной головкой на 8, через одну волну, в ее нижнюю, прилегающую к каркасу часть. Закрепление обшивки производится в основном на горизонтальные поперечины каркаса, но некоторые мастера предпочитают ее фиксацию и к диагональным ребрам жесткости. Кровельные саморезы имеют самонарезающую голову, и в принципе, можно обойтись без сверления. Но все же лучше для начала пройтись сверлом 3.5 мм – так гарантируется плотное вкручивание самореза притом что его острие не пойдет «гулять» по поверхности покрытия, оставляя царапины или борозды. Кроме того, это исключит и вероятность перекоса самореза при вкручивании.
	Результатом проделанной работы должна получиться аккуратная калитка, обшитая профлистом. Еще раз хотелось бы напомнить о том, что монтаж всех готовых деталей конструкции может производиться на сварочном столе или же на месте ее установки. При решении производить работы по второму варианту, необходимо запастись как минимум пятью-шестью струбцинами — они потребуются и при монтаже петель, и для временного закрепления профлиста до его окончательной фиксации саморезами.

Кстати, существуют и другие варианты сборки каркаса калитки и ее обшивки. Каждый мастер решает сам, какой из них подходит больше для конкретного случая.

Чтобы определиться с выбором, стоит еще перед закупкой материала тщательно продумать, проанализировать несколько проектов будущего сооружения. Лучше, если в чертеж будет включен весь комплекс, включающий не только калитку, но и ворота, а также часть примыкающего забора. Тогда можно представить, как эта композиция будет выглядеть в реальности.

Если калитку сделать необходимо, а навыки сварщика отсутствуют или явно недостаточные, или нет возможность найти аппарат, пригласить профессионала, заказать готовое изделие в слесарной мастерской, то можно воспользоваться другим вариантом изготовления каркаса.

Для этой цели в строительных магазинах, кроме квадратной профильной трубы, можно приобрести специальные скрепляющие детали – это хомут-тройник для фиксации двух перпендикулярных элементов конструкции, и так называемый «краб», предназначенный для создания узла пересечения профильных труб под прямым углом.

С помощью оптимально подобранных крепежных элементов для труб и правильного расположения профилированных листов на поверхности созданной каркасной конструкции, можно и без сварки сделать достаточно прочную створку калитки. Однако, все остальные инструменты, кроме сварочного аппарата, подготовить все-таки придется.

Логичный вывод: при желании любая работа вполне может быть выполнена самостоятельно, только нужно подобрать для ее проведения доступные технологические приемы.

В завершение статьи – обзорное видео, в котором показывается монтаж забора из профнастила с воротами и калиткой.

Видео: Установка забора, калитки и ворот из профильной трубы и профнастила

Калитка является неотъемлемой частью ворот и забора на загородном участке. Так как через нее очень большая проходимость, она должна быть сделана из прочных и долговечных материалов. Например, сегодня большой популярностью пользуется калитка из профильной трубы. Такая дверь прослужит не один год. Более того, в комбинации с другими материалами, профильная труба отлично комбинируется. В этой статье рассказываются некоторые особенности того, как сделать всю работу своими руками.

Достоинства калитки из профильной трубы

Можно выделить несколько положительных сторон конструкции калитки из профильной трубы, которая сделана своими руками. Среди всего прочего, выделяются такие плюсы:

1. Стоимость исходного материала вполне постижима для каждого дачника.
2. Продолжительный эксплуатационный срок готовой конструкции.
3. Очень просто сделать и установить.
4. Конструкция из профильной трубы достаточно надежная.
5. Всегда есть возможность разнообразить дизайн, например, использовать элементы ковки.

Необходимые материалы

Перед тем как сварить калитку необходимо собрать весь необходимый инструмент и материал. Так, вам потребуется следующее:

• Столбы в качестве опор. Длина столба опоры определяется исходя от высоты двери. Также учтите, что до 1 м максимум столб будет заглублен в грунт. Можно использовать ту же профильную трубу сечением 60×60 мм.
• Профильная труба для изготовления каркаса. Для каркаса используется преимущественно труба сечением 20×40 мм.
• Металлические уголки с соотношением сторон 40×40 мм. Они необходимы для перемычек.
• Металлические петли для установки.
• Краска и грунтовка для окрашивания каркаса.
• Замок, ручка и другая фурнитура.
• Необходимые строительные материалы для бетонирования столбов опоры, а именно песок, щебень, цемент и тому подобное.

Что касается инструментов, то заранее подготовьте такой комплект:

• Болгарка для выполнения среза профильной трубы и шлифовки при помощи специального шлифовального круга.
• Сварочный аппарат.
• Строительный уровень или отвес.
• Рулетка.
• Лопата.

Технология изготовления

Перед тем как сварить калитку из профильной трубы необходимо разобраться с последовательностью технологического процесса. Он состоит из следующих этапов:

1. Сделать чертеж будущей калитки.
2. Согласно проекту, подсчитывается и закупается необходимый материал.
3. Разметка материалов, а также распил.
4. Установка столбов опоры.
5. Сварка каркаса из профильной трубы.
6. Установка петель, диагоналей для прочности.
7. Грунтовка и покраска калитки.
8. Обшивка каркаса из профильной трубы.
9. Декорирование (по желанию).

Это основные этапы изготовления калитки из профильной трубы. Теперь в деталях рассмотрим некоторые из них.

Проектирование и чертеж

Чтобы знать какой расход материала будет, следует сделать чертеж. Можно воспользоваться уже готовыми или разработать свой, индивидуальный. На этом этапе важно выполнить все измерения в точности иначе после закупки материала что-то исправить будет сложно. В худшем случае придется докупать материал или останется лишний.

В первую очередь определите конкретные размеры будущей калитки из профильной трубы. При этом учитывайте некоторые факторы. Например, чтобы визуально все смотрелось лучше, верхний уровень калитки должен совпадать с общим уровнем забора (но это необязательно).

Что касается ширины, то оптимальной находится в пределах от 900 до 1200 мм. Сделать такой чертеж сможет любой. Важно знать исходные материалы. Также за основу можно воспользоваться схемами, приведенными в этой статье.

Свариваем каркас

На следующем этапе приступаем к сварке каркаса из профильной трубы. Для этого необходимо согласно проекту, отрезать профильную трубу по размерам. Выложить отрезки на ровной горизонтальной поверхности. Чтобы места стыковки профильной трубы смотрелись красиво, срежьте края на 45°.

Далее необходимо прихватить все элементы каркаса друг с другом. Но не стоит сразу все обваривать. Рекомендуется проверить конструкцию на диагональ, а также нет ли пропеллера. Для большей жесткости каркаса обязательно привариваются поперечины. Они могут быть расположены по диагонали или поперек калитки, то есть параллельно верхней и нижней планке.

На этом этапе также стоит приварить специальную коробку для установки замочного механизма. Это на тот случай, если замок будет врезной. Если навесной, то на калитку из профильной трубы следует приварить петли.

Важным этапом является шлифовка изделия. Так, шлифовальным кругом и болгаркой зачистите все сварные стыки. Также стоит устранить с поверхности конструкции все возможные заусеницы и дефекты.

Покраска каркаса калитки

Когда калитка полностью сварена и зашлифована, наступает очередной этап — покраска. Сперва, на профильную трубу наносится специальная грунтовка. Она обеспечит качественную адгезию краски с полотном. Распределять краску можно при помощи пульверизатора или обычной кисточкой.

Совет!
При покраске не допускайте образования потеков. Лучше нанести краску в два слоя, чем пытаться все перекрыть ровно за один раз толстым слоем краски. В таком случае потеков практически не избежать.

Монтаж

Теперь наступила очередь установки калитки. Стоит заметить, что при сварке каркаса обязательно привариваются петли. Они также покрываются краской. Также следует произвести установку столбов опоры. Обычно для этой цели используется профильная труба сечением 60×60 мм. Длина такого столба должна быть такой, чтобы в землю углубить его до 700 мм, максимум до 1000 мм. Этой глубины будет достаточно, чтобы калитка и вся конструкция в целом была устойчивой.

Совет!
На нижнюю часть столба опоры рекомендуется приварить элемент из листового металла, своего рода подошву. Так, столб будет более устойчивей и его будет легче выставить по уровню.

Все замерив и выкопав ямки для установки столбов, выставляете опоры строго по вертикали. При этом проверяйте вертикаль со всех сторон. Временно установив распорки, можете приготовить бетонную смесь и залить яму.

Когда бетон полностью застыл необходимо продолжить работу, а в частности, по привариванию навесов. Это важный и ответственный этап. Для этого вам потребуется помощь. Приложив калитку к столбам, так как она и будет висеть, ставите отметки, где будут привариваться навесы. Так как первая их часть уже приварена на дверях, остается приварить навесы к столбу. После этого шлифуете специальным кругом и болгаркой сварочный шов. После покрываете столбы грунтовкой и также красите.

Обшивка

Один из последних этапов работ — обшивка каркаса. Для этого можно использовать профилированные листы металла, которые используются для стеновой обшивки. Профнастил подбираете по цвету к забору. Также стоит подобрать подходящий крепежный элемент. Например, крепить профнастил к профилю при помощи метизов или специальных заклепок. В случае метизов, обязательно подберите шляпки по цвету профнастила.

Приложив лист к каркасу, просверливаете отверстия по всему периметру с шагом около 200 мм. При этом отверстия делаются в нижней волне. В завершение просто прикручиваете профнастил к каркасу и все. Вам остается только повесить калитку из профильной трубы.

Установив калитку на свое место, вам необходимо проверить ее на предмет открывания и закрывания. Если все работает, устанавливаете замок и ручку. Также по желанию можно использовать декор. Например, купив готовые элементы ковки, привариваете к конструкции.

Совет!
Приваривать декор следует на этапе изготовления каркаса. После покраски лучше уже ничего не приваривать.

Заключение

Итак, мы рассмотрели с вами вопрос о том, как сделать калитку из профильной трубы. Что касается изготовления ворот, то принцип тот же самый. Мы надеемся, что этот материал поможет вам разобраться во всем самостоятельно. Также, можете оставлять комментарии, если уже имеете собственный опыт.

Наверняка все, у кого есть дачный участок или частный дом, хотели бы чувствовать себя там максимально комфортно, а, главное, безопасно. Достичь желаемого можно благодаря установлению калитки из профильной трубы. Ворота из профильной трубы могут быть как раздвижными, так и распашного типа. Вне зависимости от выбранного вами типа ворот, на них без особого труда можно установить систему радиоуправления открыванием и закрыванием ворот.

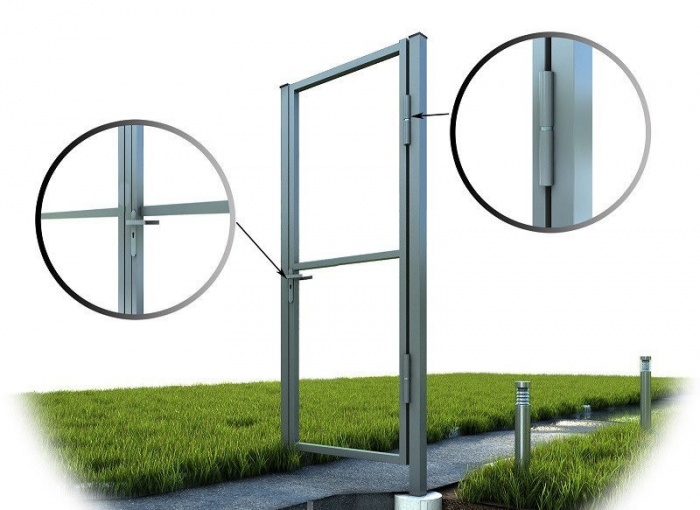

Так выглядит классическая калитка из профильной трубы

Причем калитка из профильных труб может служить не только как защитное ограждение, но и как украшение вашего двора снаружи.

Профильные трубы обладают такими техническими характеристиками:

1. Имеют оптимальную стоимость.
2. Надежны и прочны в использовании.
3. Имеют небольшую массу.
4. Практически не поддаются коррозии.
5. Отлично переносят различные механические воздействия.

Практически каждый человек может сделать калитку из профильных труб своими руками, без помощи специалистов. Для этого не нужно обладать какими-то особенными умениями, а вполне достаточно уметь пользоваться сваркой, дрелью, болгаркой и хотя бы немного уметь чертить.

Самая важная задача при создании калитки заключается в то, чтобы правильно составить чертеж, а также приобрести качественный и проверенный материал для вашей конструкции.

Подробный чертеж с размерами калитки из трубы

Калитка, сделанная из профильной трубы, обладает как положительными, так и отрицательными качествами. Для начала рассмотрим положительные стороны возведения калитки из профильных труб своими руками:

• Достаточно простое изготовление и установка;
• Низкая сложность земляных работ, которые в основном заключаются в проделывании отверстий для опорных столбов;
• Достаточно продолжительный срок службы;
• Приемлемая стоимость;
• Довольно привлекательный внешний вид;
• Устойчивость к коррозии, но только в том случае, когда гарантируется полное отсутствие повреждений верхнего защитного слоя конструкции.

Теперь рассмотрим недостатки, которыми обладает возведенная своими руками калитка из профильных труб:

Вариант калитки из профильной трубы и профнастила

• Есть вероятность деформирования вследствие какого-либо механического воздействия;
• Полностью отсутствует звукоизоляция;
• В случае возникновения каких-либо повреждений, даже на первый взгляд незначительных, может возникнуть коррозия.

Выбираем оборудование и расходный материал для монтажа

Для монтажа и создания калитки из профильной трубы своими руками вам потребуются такие материалы:

• Саморезы для работы с металлическими материалами;
• Петли;
• Замок;
• Профильная труба 100 * 100 миллиметров для опорных столбов;
• Профильная труба 40 * 20 миллиметров для перемычек;
• Профильные трубы 50 * 50 миллиметров для каркаса ворот;
• Ковка (не обязательно);
• Грунтовка по металлу;
• Краска по металлу;
• Материал для поверхностной отделки ворот, например, профилированный лист.

Помимо этого, для изготовления калитки из профильной трубы своими руками вам понадобятся такие инструменты:

• Дрель;
• Молоток;
• Уровень;
• Электроды;
• Автоматическая сварка;
• Шлифовальный круг;
• Рулетка для снятия мерок;
• Болгарка.

Этапы выполнения работ

Ворота с калиткой из профильных труб изготавливаются в несколько этапов, причем каждый из них требует особой внимательности. Итак, какие существуют шаги изготовления ворот с калиткой из профильной трубы?

1. Делаем чертеж конструкции.
2. Приобретаем расходные материалы для работ.
3. Размечаем материалы; разрезаем материалы.
4. Свариваем профильные трубы в ранее созданном металлическом каркасе ворот .
5. Усиливаем каркас сооружения; привариваем петли; устанавливаем каркас на опорные столбы.
6. Покрываем каркас грунтовкой.
7. Красим каркас.
8. Обшиваем каркас.
9. Декорируем каркас.

Распашной тип ворот с калиткой

Распашные ворота с калиткой являются самым простым типом ворот, который запросто можно сделать своими руками, без посторонней помощи. Как сделать распашные ворота с калиткой из профильных труб?

Для того чтобы сделать такой тип ворот, нужно поэтапно выполнять следующие действия:

Если вы будете оббивать деревянными досками, то перед этим их нужно покрыть лаком. Если вы решили украсить вашу калитку коваными элементами, то вам нужно сварить их с каркасом ворот.

Раздвижной тип ворот с калиткой

Многие люди считают, раздвижные ворота большой роскошью, которая доступна не всем, но это не так. Сегодня такой тип ворот могут себе позволить не только богатые люди.

Каркас раздвижных ворот из профильных труб

Естественно, можно сделать все ролики своими руками, и это вам обойдется намного дешевле, но не у всех это может получиться качественно.

Раздвижные, или как их еще называют, откатные ворота, считаются одними из самых удобных типов ворот.

Такой тип ворот достаточно прост в изготовлении и установке, а, значит, их запросто можно устанавливать своими руками. Главным условием, которое обязательно должно соблюдаться при изготовлении забора из профилированного листа , является точность расчетов. Например, металлическая рама должна изготавливаться строго с соблюдением размеров и без каких-либо горизонтальных отклонений. Изготовление раздвижных ворот с калиткой из профильных труб производится из таких материалов:

• Металлическая рама;
• Роликовый механизм;
• Профилированные листы или какой-либо другой материал.

Изготовление и установка откатных ворот выполняется в такой последовательности:

Готовые ворота с калиткой из профильных труб и профлиста

• Рассчитать размеры конструкции;
• Рассчитать массу конструкции;
• Сделать чертеж;
• Приобрести необходимые материалы;
• Разметить материал;
• Разрезать материал;
• Сварить конструкцию;
• Установить откатную фурнитуру;
• Установить каркас;
• Загрунтовать и покрасить ворота;
• Обшить каркас;
• Сварить каркас с ковкой (необязательно);
• Установить радиоуправление (необязательно).

Но прежде чем переходить к изготовлению, вы обязательно должны сделать чертеж будущей конструкции. Во время разработки чертежа вы непременно учитывайте, что сбоку должен оставаться промежуток, который будет равен половине размера ваших ворот.
Для того чтобы они прослужили долго, нужно правильно рассчитать массу конструкции и определиться с материалом.

В первую очередь нужно в вертикальном расположении забетонировать опорные столбы , а уже после этого можно заливать фундамент . Глубина фундамента и погружения опор в землю должна быть не меньше метра, а длина фундамента должна составлять половину от ширины ворот.

Изготовление рамы заключается в сваривании металлических уголков в шахматном порядке с промежутком в тридцать сантиметров. Направляющая закрепляется на нижнем крае металлической рамы, после этого к готовой раме крепятся профилированные листы . На последнем этапе на фундаменте закрепляется роликовая платформа, верхняя часть которой закрепляется на опорных столбах. После этого проверяется вертикальность расположения ворот при помощи уровня.

В каждом человеке присутствует инстинкт самосохранения, который побуждает защищать собственное жилище от любой опасности и посторонних.

Калитки, заборы, ворота – это одни из обязательных элементов защиты. Но многие любят окружать себя красивыми вещами, поэтому помимо простого ограждения его можно украсить декором.

Калитка из профиля, монтаж которой проводился своими руками, станет прекрасным решением сделать не только комфортную, но и эстетичную обстановку вокруг себя.

Этапы изготовления и монтажа

Выбор размеров

Когда вы решите сделать на ворота, то важно правильно определиться с размерами, которые будет иметь будущая конструкция. Лучшей шириной для объекта считается один метр, а высота не более двух.

Если вы хотите более объемную и тяжелую калитку, то следует учитывать, что увеличится вес створки, и из-за этого петли и замки на полотне могут износиться гораздо быстрее, чем вы ожидаете.

Создавая объект выше, чем два метра, каркас оснастите дополнительно верхней вставкой со специальной перекладиной.

Таким образом вы сможете получить сплошное полотно, которое не только скроет образовавшийся над калиткой проем, но и снизит нагрузку на опорные столбы.

Создание опорных стоек

Чтобы калитка, созданная из профильной трубы, была прочной и имела длительный срок эксплуатации, важно правильно сделать и установить стойки, которые будут ее держать. В качестве них могут выступать металлические трубы либо столбы из кирпича и камня.

Во время монтажа элементов важно наблюдать за тем, чтобы не было отклонений от строго вертикального положения. Если пропустить этот момент, будущая конструкция может стать неработоспособной с сильным перекосом.

Когда будет готова яма под фундамент, поместите в нее стойки строго по уровню и вертикально, и далее засыпьте специальным раствором из цемента, щебня и песка.

В дальнейшем около 7-14 дней состав будет застывать и приобретать свою прочность, потому работы необходимо приостановить.

Создание каркаса

Каркас на ворота легче всего сделать из профилированной металлической трубы, имеющей сечение 60х30. Чтобы получить заготовки и сварить калитку, следует взять болгарку и сварочный аппарат.

Перед тем как начинать нарезать трубу на заготовки, следует очистить ее от окалины и ржавчины при помощи металлической щетки, что насаждается на болгарку. После этого вся поверхность трубы обязательно должна быть обезжирена растворителем и прогрунтована антикоррозийным веществом.

Стоит обратить внимание, что для правильной эксплуатации в конструкции должен остаться небольшой зазор, который позволит в зимний период беспрепятственно открывать и закрывать калитку.

Когда вы определитесь с размерами элемента, можно начинать делать каркас. На профильной трубе сделайте отметки и начинайте резать болгаркой, держа инструмент под углом в 45 градусов.

Благодаря такой фаске вы сможете повысить качество сварного шва на ворота, он будет почти невидим. Чтобы полностью обустроить калитку, вам понадобится две продольные детали 1,75-1,9 и 2-3 метров, а также поперечные по 0,9-1 метров.

Между собой все элементы свариваются, при этом производится процесс прихватками каждые несколько сантиметров по всему периметру. Поперечные и продольные трубы должны относительно друг друга находиться строго перпендикулярно.

Каждый горизонтальный элемент должен находиться на одинаковом расстоянии друг от друга. При этом вы сможете получить не только более жесткую конструкцию, но еще и более изящный внешний вид.

Чтобы прочность калитки на ворота была максимально высокой, внутри можно создать маленький каркас из труб 20х40 мм. Дабы во время сварки каркас не начал искажаться и перенагреваться, лучше осуществлять процесс в шахматном порядке. После того, как конструкция для калитки будет готова, можно начинать монтаж дополнительных элементов.

Среди них вы можете выбрать:

• пластины для крепления замков;
• навесы;
• наружные ручки и замки.

Финальный монтаж калитки

Когда вы закончите все сварочные работы, необходимо будет зачистить все образовавшиеся швы, а также загрунтовать места повреждения и нанести окраску каркаса. Профнастил с легкостью крепится к каркасу с помощью заклепок либо саморезов.

Расстояние, которое оставлять между креплениями, будет напрямую зависеть от ваших предпочтений: можно крепить каждую волну листа, а можно только через одну. Обязательно следует крепить к серединной перемычке профлист. Чтобы установить калитку, можно отдать предпочтение привычным металлическим петлям либо выбрать более современный вариант – полимерные завесы.

Если металлические столбы на ворота выступают в роли стоек, то каждый завес должен быть приварен именно к ним.

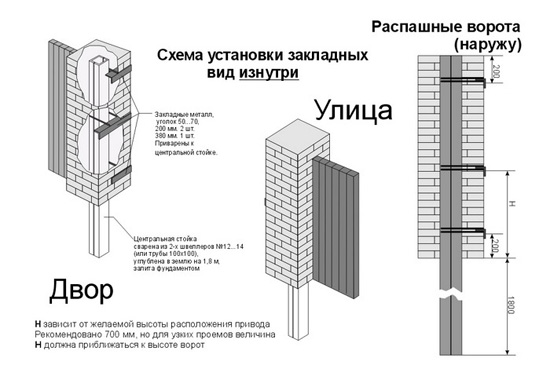

К каменным или кирпичным стойкам крепление осуществляется при помощи приваривания к профильной трубе. Чтобы калитка держалась прочнее и не открывалась в обе стороны, сзади приваривается ограничитель из уголка.

С помощью притворных планок вы сможете закрыть образовавшиеся зазоры между стойками полотна и калитки.
