Трубы водопровода, которые располагаются на глубине или же проходят в неотапливаемых помещениях обязательно нуждаются в специальном подогреве. Греющий кабель саморегулирующийся для обогрева труб — это наиболее эффективный метод утепления. Такие изделия для прогрева позволяют обогревать в зимнюю пору любые трубы и предотвращают их промерзание, и как следствие прекращение водоснабжения. В частных домах или старых сооружениях люди сталкиваются с этой проблемой в период сильных холодов, и это мешает их нормальной жизнедеятельности, ведь очень сложно в наше современное время обходиться без воды. Чтобы навсегда избавиться от этой проблемы и предотвратить ее появление используют саморегулирующий греющий кабель для водопровода, который обматывается вокруг водопровода специальным образом.

На современном рынке можно встретить такие изделия, которые отличаются по длине. Они могут быть до 20 метров в длину, что обеспечивает возможность провести кабель по системе или только на ее части, там, где возможность промерзания грунта более вероятна.

Как подсоединить саморегулирующий греющий кабель для водопровода правильно вы сможете просмотреть в видеороликах, они более детально продемонстрируют эффективный монтаж. Также вы сможете наглядно увидеть, как правильно проводить изоляцию ленты, которая обеспечивает теплоизоляцию и предотвращает попадание воды. Все детали для монтажа находятся в комплекте, когда вы распакуете коробку, у вас будут все детали, чтобы подготовить его к монтажу.

Греющий кабель для обогрева труб выполнен в виде ленты, в котором проводники располагаются параллельно и разделяются матрицей, которая выделяет тепло. Одной из самых главных особенностей этого изделия является матрица, в сердцевине которой находится специальный нагревательный элемент, который греется беспрерывно. Именно данная особенность позволяет обрезать изделие в нужном для вас месте, не боясь за то, что в процессе появятся зоны холода, и позволяет вам отлично регулировать (при желании поднимать или опускать) интенсивность теплоотдачи в зависимости от состояния внешней среды, в которой расположена труба.

Также очень важная особенность – греющий кабель для водопровода может самостоятельно приспособиться к внешней среде, абсолютно не влияя на работу других его участков.

За счет того, что в процессе работы происходит нормирование при выделение тепла учитывая внешнее воздействие, кабель абсолютно не подвержен перегреванию. А наличие пары слоев изоляции обеспечивает прочность и защиту от ударной нагрузки, также ее наличие защищает его от химических воздействий и влаги.

Стоит обратить внимание на то, что резистивный кабель стоит в разы дешевле. Однако они обладают значительными плюсами – они более удобные и экономичные. Дело тут заключается вот в чем: саморегулирующийся кабель для обогрева труб может самостоятельно поднимать мощность, если температура воздуха снижается, а если она повышается, то кабель автоматически отключается. Этот момент помогает не только сэкономить свои силы на постоянное регулирование температуры, но и деньги. Так как электроэнергия стоит не дешево, а платить за нее все же придется вам. Поэтому такой вариант является наиболее оптимальным, он идеально обеспечивает идеальную работу нагревательного элемента, и в то же время сам контролирует температуру. Не переживайте, каждый отдельный участок не зависит от общей линии, и если одна часть находится в более холодном месте, она будет нагреваться больше, а на температуру другой это ни в коем случае не повлияет. Это также один из существенных плюсов в сторону выбора именно такой системы для обогрева труб.

Выбираем кабель для обогрева труб

Монтаж греющего кабеля с системой защиты вполне позволяет производить укладку трубы выше, чем уровень замерзания грунта, но в некоторых ситуациях проложить под землей не представляется возможным по некоторым причинам. Обязательно следует позаботится о теплоизоляции для труб, которые обогреваются электрическим кабелем. Именно она позволяет хорошо снизить теплопотерю и расходовать энергию экономно. Толщину теплоизолирующего элемента нужно выбирать в зависимости от ее диаметра.

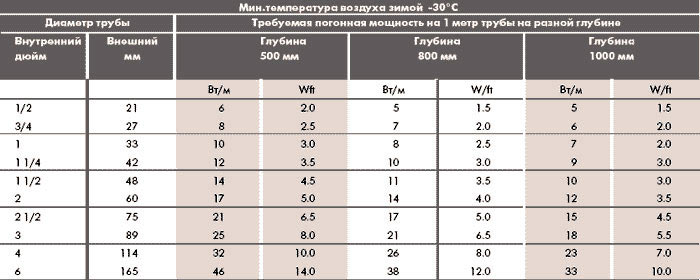

Во время выбора нагревательного элемента нужно учитывать такие параметры:

  1. Диаметр трубы для водопровода.
  2. Материал ее изготовления.
  3. Теплоизоляционная толщина.
  4. Расчет теплопотери, должен перекрываться установленной изоляцией.

Такой способ монтажа необходим только в случае того, если труба уже используется и во время заморозков сильно замерзает. Если вы только проводите монтаж, то такой метод использовать нежелательно. Когда вы хотите обогревающий кабель для водопровода установить внутри трубы подающей питьевую воду, то обязательно необходимо позаботиться о покупке специального кабеля с допуском к пищевой пригодности. Они делаются немного по-другому, сверху покрываются специальной фторсодержащей оболочкой, именно она обеспечивает пригодность кабеля к монтажу в питьевую трубу.

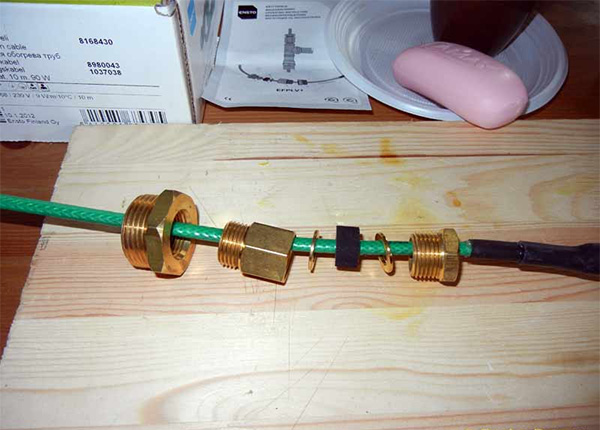

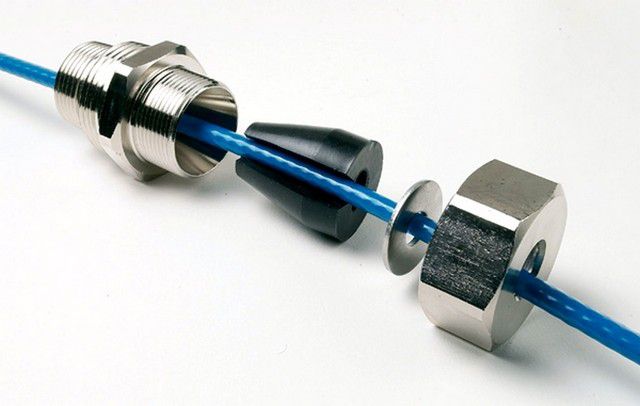

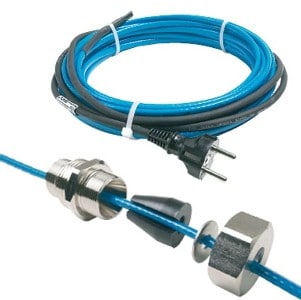

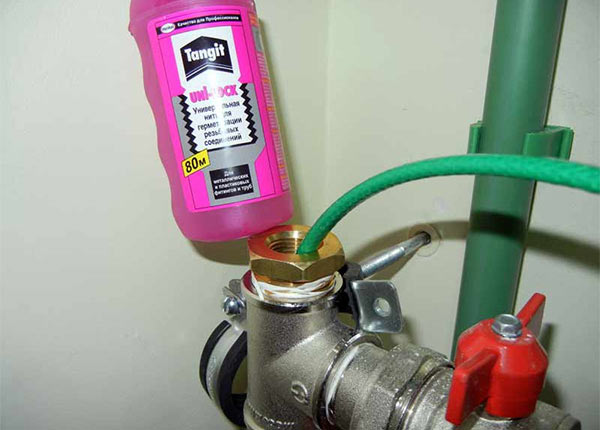

Чтобы провести кабель для обогрева труб внутрь вам требуется сальник, через него производится монтаж. Если вы проводите его сверху, то вам не нужно его фиксировать, если же монтаж идет снизу, то для того, чтобы он не сползал, его необходимо надежно закрепить.

Греющий кабель для водостока, установленный внутри нужно тщательно замерить, нужно точно провести расчеты тех участков, которые нуждаются в хорошем подогреве. Нельзя делать прокладку кабеля сквозь запорные вентили.

Там, где вы устанавливаете греющий кабель для труб нужно обязательно делать специальные пометки, вы можете самостоятельно нарисовать черточки или любую предупредительную запись. Это делается для того, чтобы в любой момент вы могли увидеть, где располагается кабель. Не забывайте, что абсолютно все действия, которые связаны с прокладкой требуют особенной тщательности и внимательности, очень важно не повредить внешнюю оболочку трубы.

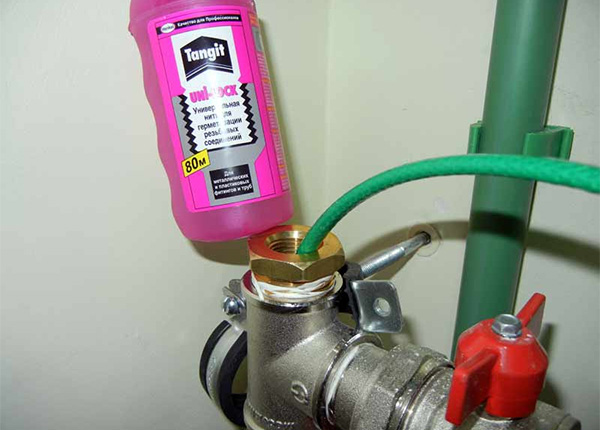

Резьба, которая присутствует на фитингах, во время установки должна обязательно закрываться заводской лентой, в принципе, как и все острые углы и предметы.

Закрепляем нагревательный кабель

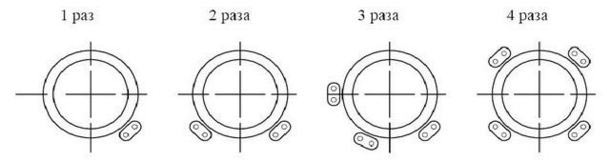

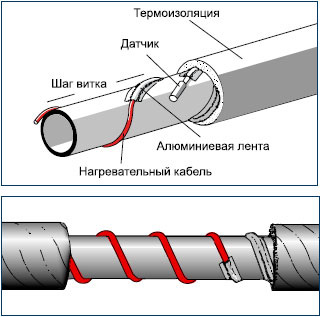

Способы укладки:

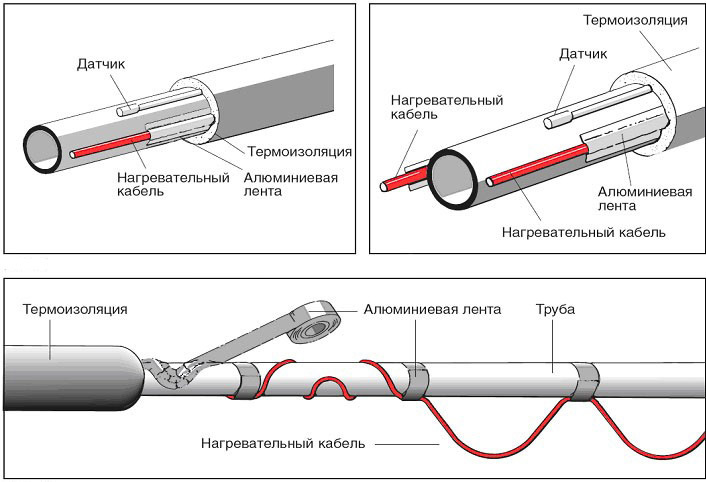

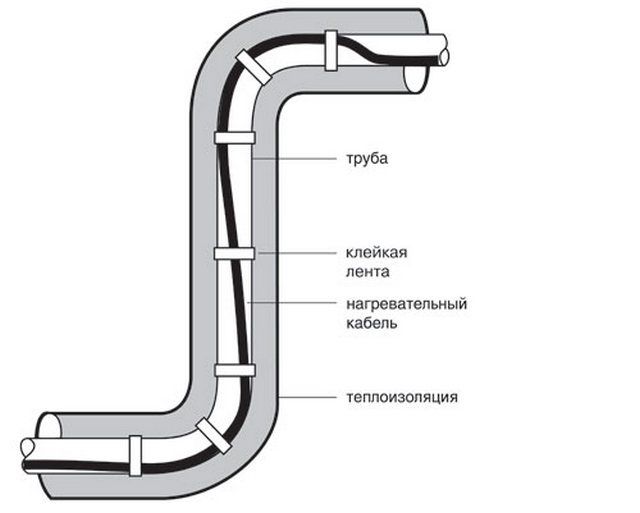

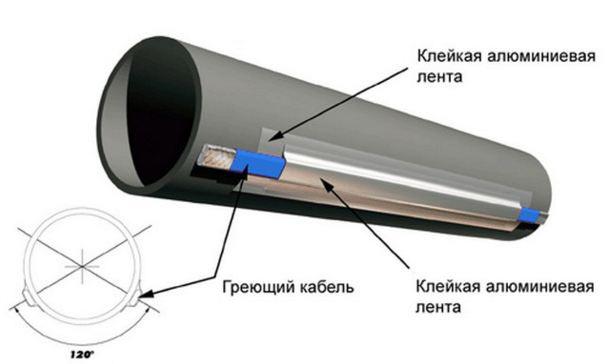

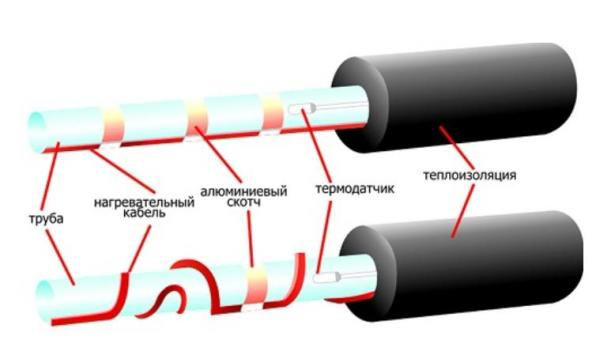

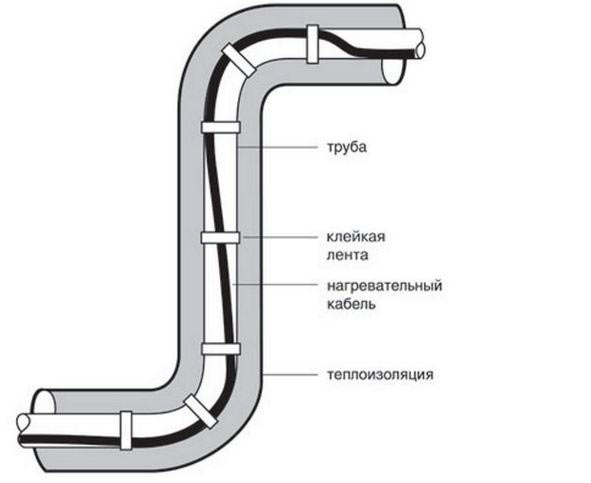

  1. Укладываем по трубе один кабель, обязательно по прямой. Кладем его ровно, без изгибов. В данном методе используется несколько кабелей, которые укладываются по прямой, параллельно друг другу.
  2. Укладка также возможна и волнистой линией, как бы обвивая трубу.

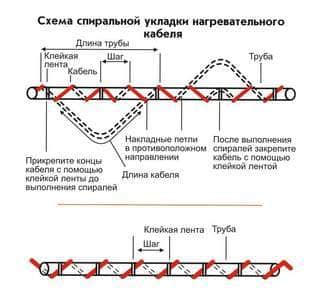

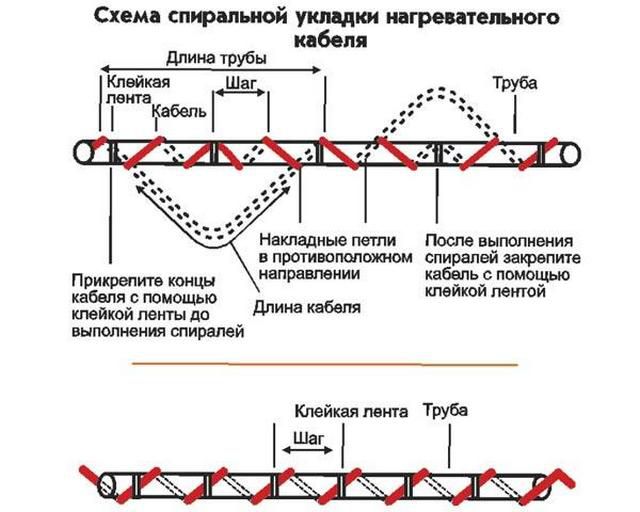

  3. Также можно уложить кабель вокруг трубы по спирали.
  4. Отдельно взятые элементы укладываются по контуру.

Замерзшая в трубах вода, способна разорвать даже самую прочную сталь, что способно не только оставить вас без воды, но впоследствии потребует значительных капиталовложений на . Чтобы избежать столь плачевных последствий существует отличное решение — греющий кабель для водопровода. Существует несколько разновидностей подобных устройств как по конструкции, так и по способу применения.


Устройство греющих кабелей

Итак, греющие кабели отличаются по своему устройству и принципу работы и делятся на два вида:

  • резистивные;
  • саморегулирующиеся.

Конструктивно они представляют собой одну или несколько жил, изготовленных из меди, нихрома, или другого металла, обладающего свойством выделять тепло при пропускании через него электрического тока, каждая из которых заключена в термостойкую изоляцию и заключенных в поверхностную изоляцию из вспененного полиэтилена. Греющие кабели обладают различной мощностью, которую производители указывается на упаковке.

Греющий кабель для водопровода — сохранит трубы от повреждения

Резистивные греющие кабели

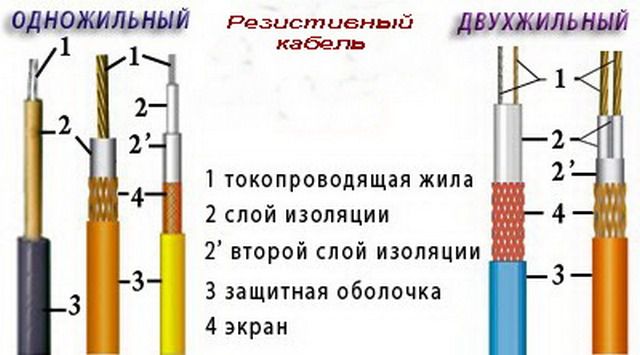

Резистивные представляют собой одно- или двухжильные кабели, покрытые термостойкой изоляцией. Одножильные
резистивные кабели имеют одну нагревающую жилу и поэтому нуждаются в подведении питания к обоим концам кабеля, что не всегда удобно.

Двухжильные
резистивные кабели имеют две жилы замкнутые в одну систему, одна — нагревательная, другая — токопроводящая.

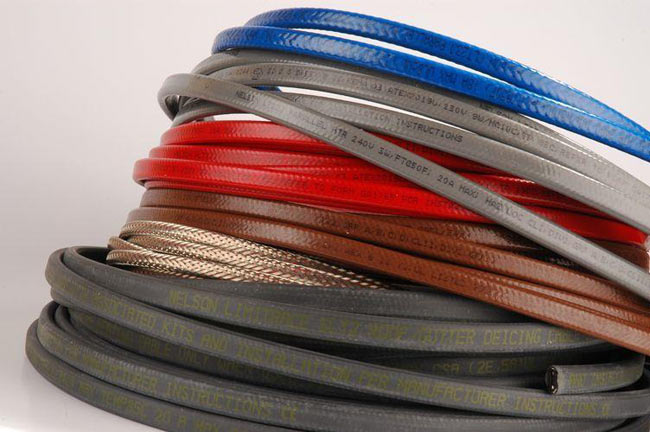

Саморегулирующие греющие кабели

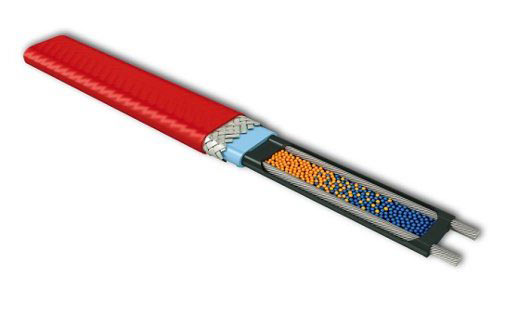

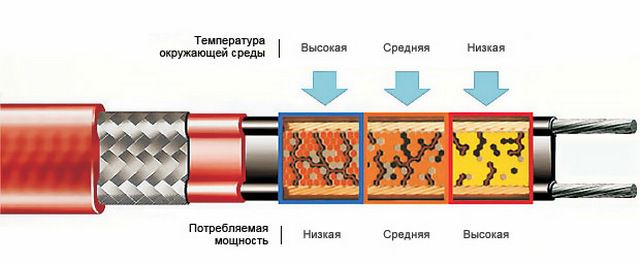

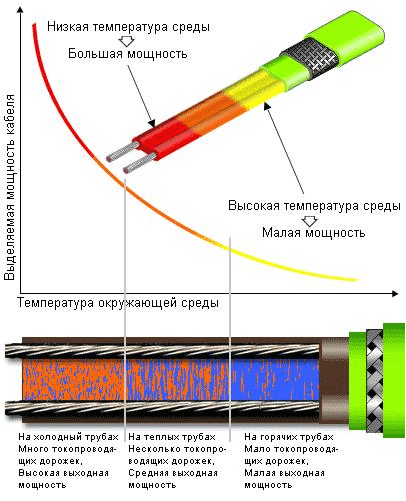

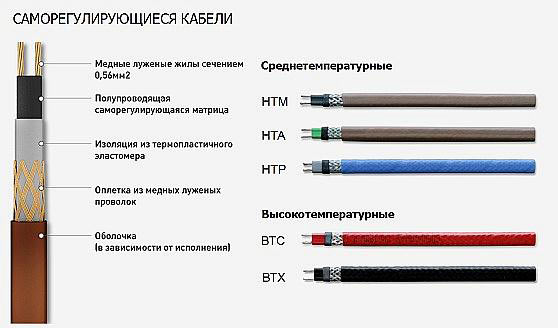

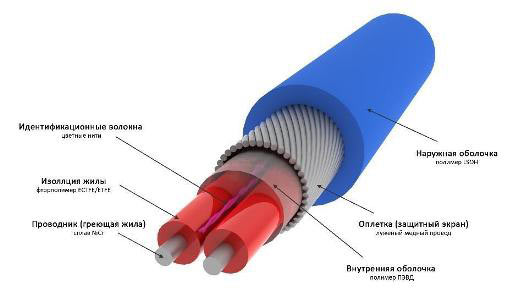

Саморегулирующие греющие кабели — двухжильные, соединенные между собой по всей длине специальной терморегулирующей матрицей, заключенные в термостойкую изоляцию.

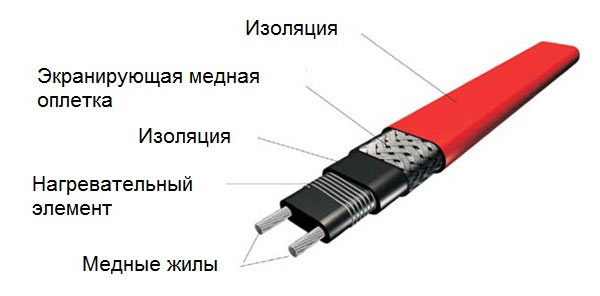

Устройство Саморегулирующегося греющего кабеля

Такие кабели годятся при организации водоснабжения частного дома или .

Особенности монтажа различных видов греющих кабелей

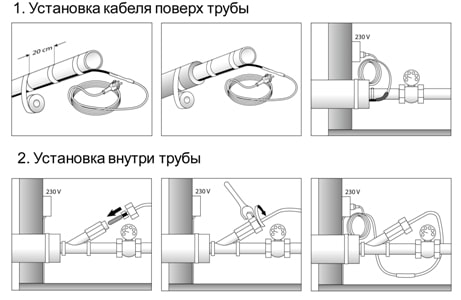

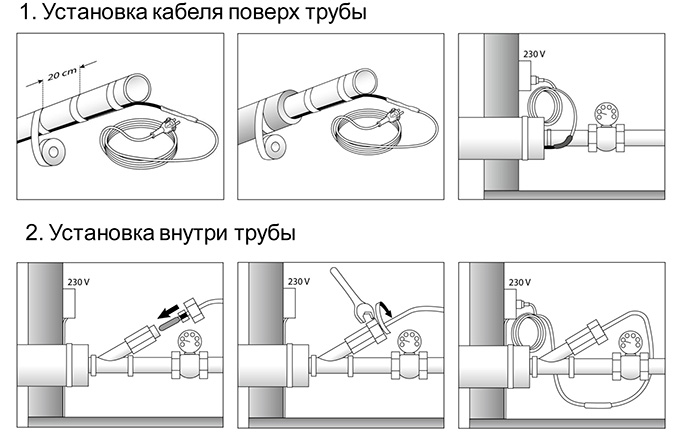

Монтировать греющие кабели для водопровода можно как снаружи, так и внутри труб. У каждого из способов есть как свои преимущества, так и недостатки. Внутренний монтаж уместен в случае, если позволяет внутренний диаметр трубы, и нет возможности произвести наружный монтаж. Например, труба уже залита слоем бетона или битума.

Одножильный резистивный кабель не подходит для внутреннего монтажа. Самый же практичный — это монтаж снаружи трубы. Для наружного монтажа подходят любые виды греющего кабеля.

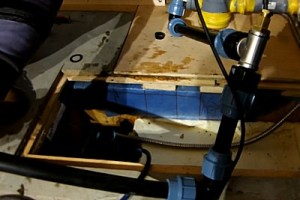

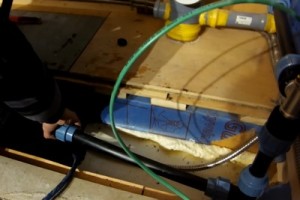

Внутренний монтаж греющего кабеля

Производится монтаж очень просто — путем ввода в трубу греющей рабочей части кабеля на необходимую длину. Конец для подключения к электросети выводится через тройник, накручиваемый в месте вывода кабеля.

Для достижения герметичности используется специальная муфта, которая опрессовывается при помощи специального устройства. Надеваем все элементы муфты в порядке, указанном в инструкции.

Монтаж внутри трубы имеет несколько существенных ограничений. При внутреннем монтаже у трубы не должно быть никаких механических соединений, кранов, готовых поворотных элементов.

Учтите, что использование кабеля внутри трубы уменьшает диаметр, а значит, и её пропускную способность.

Также в трубах малого диаметра, он способствует засорению и забиванию за счет обрастания налетом.

Наружный монтаж греющего кабеля

Наружный монтаж более практичен, так как его можно произвести самостоятельно, он не меняет диаметр трубы и его, в случае неполадки всегда можно легко заменить.

Наружный монтаж очень прост. При использовании достаточно мощного кабеля и при проживании в местности с умеренным климатом, просто плотно примотайте кабель вдоль, по всей длине трубы, специальным скотчем. Для подстраховки, если вы не уверенны, можно уложить кабель «волной», что повысит его площадь соприкосновения, а вследствие чего, термоотдачу. После чего покройте кабель и трубу термоизоляцией.

При проживании в местности с суровым климатом лучше всего подойдет монтаж, при котором необходимо очень плотно обмотать трубу кабелем с длиной шага витка примерно 5 см (учтите, что одножильный резистивный кабель необходимо, дойдя до конца трубы, намотать в обратную сторону, чтобы оба его конца выходили в месте подключения), закрепляя его в нескольких местах специальным скотчем, изготовленным на основе алюминиевой фольги.

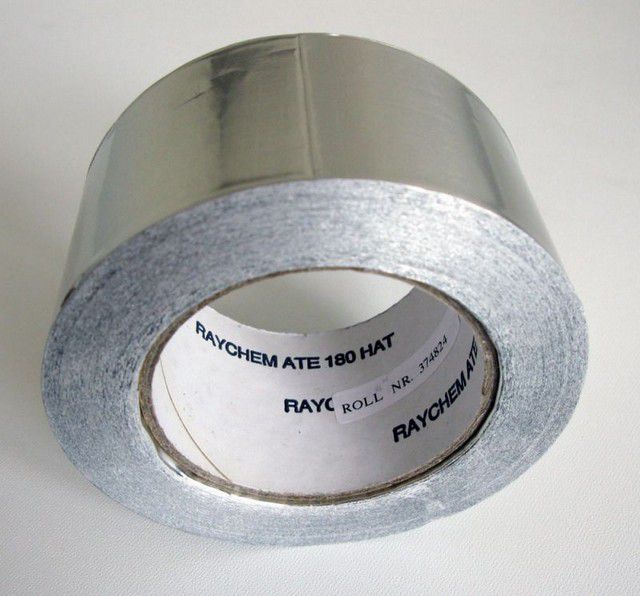

После того как весь кабель аккуратно и плотно намотан, заматываем его все тем же скотчем, полностью закрывая кабель. Это послужит как дополнительная термоизоляция между кабелем и утеплителем и будет препятствовать перегреву и повреждению утеплителя.

Подключение резистивного кабеля производится через терморегулятор, который обеспечит оптимальный обогрев без перерасхода электроэнергии. Саморегулирующий кабель, как правило, в терморегуляторе не нуждается, так как самостоятельно регулирует выделяемое тепло, в зависимости от температуры окружающей среды. Вам необходимо только подобрать оптимальную мощность для данного кабеля.

Отечественный климат достаточно суров, а потому зимой водопроводные и отопительные магистрали часто подвержены резким перепадам температуры. Это, в свою очередь, может статья причиной обмерзания труб либо – а это еще хуже – полным прекращением тепло- и водоснабжения частного дома. По этой причине любую водопроводную сеть желательно в обязательном порядке подогревать или же теплоизолировать.

Начнем с того, что утепление далеко не во всех случаях может служить стопроцентной гарантией работоспособности трубопровода во время продолжительных морозов. Однако у нас есть отличная новость – греющий кабель для водопровода может стать отличной защитой магистрали вне зависимости от конкретных погодных условий, а также того, насколько низко опустилась температура на улице! Об этом, а также о многом другом, и пойдет речь в сегодняшней статье.

Конструктивные особенности греющего кабеля

Что же, начать следует с того, что устройство греющих кабелей может быть разным, а в зависимости от принципа своего действия все подобного рода приспособления условно делятся на две большие группы:

  • саморегулирующиеся;
  • резистивные.

Об особенностях представителей каждой из групп мы поговорим несколько позже, сейчас же заметим, что с конструктивной точки зрения все эти кабели являются одной (либо, как вариант, несколькими) жилой, которая может быть нихромовой, медной или же выполненной из иного металла, способного выделять тепловую энергию во время прохода сквозь него электричества. Помимо того, каждая из этих жил облачена в термоустойчивую изоляцию, а также в дополнительный поверхностный изоляционный слой, состоящий из вспененного полиэтилена.

Обратите внимание! Мощность описываемых в статье греющих кабелей также бывает разной и указывается, как правило, изготовителем на упаковке.

Основные разновидности греющих кабелей для систем водоснабжения

Эти обыкновенные, казалось бы, кабели, посредством которых обогреваются трубы, отличаются еще и своей упомянутой выше изоляционной конструкцией, различающейся в зависимости от того, о какой именно разновидности греющего кабеля идет речь. Прежде всего, отметим, что в нынешнее время такие кабели могут применяться не только для подогрева водопроводов с наступлением холодов, но также и для того, чтобы обогревать водосточные системы, растапливать снег со льдом, который имеют свойство скапливаться в желобах. Благодаря этому, предотвращается их разрушение.

Современная промышленность, как нам удалось выяснить, выпускает сразу две разновидности данного кабеля. Невзирая на то, что функция у них практически одна и та же, схема выделения тепла и устройство у них различны, а значит, относиться к ним во время монтажа следует по-особому.

Но, что характерно, все резистивные кабели делятся еще на:

  • линейные и зональные варианты;
  • двух- и одножильные.

Особенности резистивных греющих кабелей

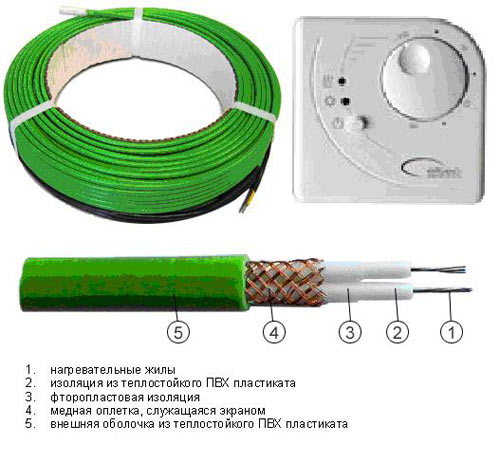

Они традиционно включают в себя одну либо несколько жил, покрытых следующими изоляционными слоями:

  • медная оплетка (играет экранирующую роль);
  • фторопласт;
  • термоустойчивый поливинилхлоридный пластикат (он наличествует в первом/последнем прослойках).

Что характерно, нагрев данного кабеля осуществляется равномерно по всей его длине, да и сопротивление у него перманентное. Данную особенность можно считать минусом, поскольку из-за этого изделие может перегреваться и, как результат, приходить в негодность. Во избежание подобной неприятности, монтируя греющий кабель для водопровода, следует в обязательном порядке ставить температурные датчики.

Обратите внимание! Стоят резистивные модели, к слову, гораздо дешевле, нежели их саморегулирующиеся аналоги.

Помимо того, не стоит забывать, что произвольная резка резистивного кабеля ни в коем случае не допускается (то есть, резка в любых местах). Нарезать такой кабель можно исполючительно определенными сегментами, длина которых составляет 20 сантиметров и больше.

Что же касается преимуществ этих кабелей, то к ним относится:

  • предельная простота конструкции;
  • повышенная теплоотдача;
  • легкая технология изготовления;
  • сохранение свойств и параметров на протяжении всего эксплуатационного срока;
  • доступная стоимость.

Если же говорить о минусах, то к ним, в первую очередь, следует отнести вероятность перегрева тех участков, где может скапливаться много мусора или где есть риск перехлеста. Помимо того, кабель нельзя резать произвольно, как мы только что выяснили, что тоже нередко доставляет определенные неудобства (размеры при резке должны быть теми, что предлагает изготовитель). Если же случится перегрев, демонтировать придется всю секцию целиком, в то время как в случае с саморегулирующимися моделями замене подлежат любые участки.

Особенности саморегулирующихся моделей

Начнем с того, что в плане конструкции они очень похожи на описанные только что резистивные кабели. В обоих случаях в качестве основы выступают специальные токопроводящие жилы. Однако в данном случае изолирующее покрытие отсутствует, а тепловыделение от движения электрического тока по проводам меняется по всей протяженности изделия.

Если температурный режим окружающей среды повышается, вместе с тем увеличивается и показатель сопротивления полимерной составляющей и, как следствие, выделение тепловой энергии снижается. Когда же температура на улице падает, вы сможете наблюдать диаметрально противоположный процесс. Именно по этой причине описанный кабель для водопроводов и именуется саморегулирующим. Благодаря этому его свойству, вероятность перегорания жид или перегревания практически сводится к нулю.

Говоря о преимуществах саморегулирующихся моделей, отдельно следует выделить:

  • влагоустойчивость;
  • возможность нарезания отрезков любой длины;
  • стойкость к УФ-излучению, пламени и химическим веществам;
  • немалую экономию электрической энергии;
  • крайне высокий показатель мощности.

Достоинств, как видим, немало, однако есть и определенные недостатки, о которых нельзя не рассказать. Прежде всего, вы можете забыть о быстром прогреве помещения в случае, если изделие применяется при обустройстве системы «теплого пола». Еще следует добавить, что при низкой температуре окружающей среды после активации системы обогрева наблюдается внезапное повышение мощность используемого тока, из-за чего – из соображений безопасности – обязательно нужно устанавливать специальные защитные приспособления.

Критерии выбора греющего кабеля

Теперь настало время рассказать о том, как покупать греющий кабель для водопровода и на что именно обращать внимание при выборе той или иной модели. Сразу оговоримся, что в идеале этот выбор (равно как и саму процедуру установки) должен совершать квалифицированный специалист. Однако о некоторых общих рекомендациях, пожалуй, обязан знать даже обычный потребитель. Если вам предстоит покупка такого греющего кабеля, то, прежде всего, исходите из диаметра труб, которые необходимо обогреть, и протяженности самого трубопровода; помимо того, обязательно учитывайте, где именно проходит магистраль, какова вообще ее функциональность (то есть, для чего она предназначается). И неудивительно, ведь, к примеру, внутренний монтаж кабеля (детальнее об этом расскажем несколько позже) рассчитан на коммуникации небольшого диаметра. Более того, в таких ситуациях применяется именно резистивный кабель.

Обратите внимание! Как бы то ни было, в большинстве случаев кабели выбирают именно по мощности. Так, мощность резистивной модели для все того же внутреннего монтажа может составлять примерно 10 киловатт на погонный метр коммуникации.

Если же речь идет о наружной установке, то мощность греющего кабеля должна быть уже большей – порядка 16-20 киловатт на погонный метр.

Популярные модели, цены на греющие кабели

На сегодняшний день вы при необходимости сможете с легкостью приобрести любой греющий кабель. Они продаются не только в строительных супермаркетах, но также и в многочисленных интернет-магазинах. Что касается стоимости, то она в данном случае зависит не только от технических характеристик, но и от конкретного изготовителя, многих других важных параметров.

Разнообразие современных греющих кабелей просто огромно. Они выпускаются не только иностранными производителями, но и российскими. В таблице, приведенной ниже, вы можете ознакомиться с некоторыми популярными моделями кабелей, а также среднерыночными ценами за один погонный метр.

Таблица. Популярные модели греющих кабелей, описание и стоимость.

Наименование, фото Краткое описание Среднерыночная стоимость погонного метра, в рублях


1. Nelson Limitrace СLT25-JT

Качественный кабель мощностью в 16 ватт на метр. Максимальная длина изделия может достигать 139-ти метров. Что касается срока службы, то он в данном случае составляет 20 лет. Около 470

2. Thermopads FPC SR
Еще одна хорошая модель с несколько меньшей мощностью – всего 10 ватт на метр. Предельная длина достигает 100 метров. Около 230


3. Devi-iceguard

А вот мощность этого кабеля достигает уже 18-ти метров на метр, в то время как максимальная длина составляет целых 800 метров. Если говорить об эксплуатационном сроке, то он такой же – 20 лет. От 712


4. Е&S Tec. Co.

Отличное изделие мощностью 16 ватт на метр и показателем максимальной длины в 150 метров. Традиционно, срок службы равен 20-ти годам. Около 920


5. Lavita GWS 30-CR

И последняя модель, которую мы сегодня рассмотрим. Она же – самая мощная (до 30-ти ватт на метр). Эксплуатационный срок тот же, а вот максимальная длина составляет уже 300 метров. От 283

Обратите внимание! Это лишь тысячная доля всего, что предлагает современный рынок. Именно по этой причине к выбору подходящего варианта следует подходить со всей ответственностью и – если есть возможность – доверить это дело профессионалу.

Как видим, греющий кабель для водопровода может стоить по-разному, многое зависит от технических параметров и, опять же, известности бренда. В любом случае, выбрать есть из чего, поэтому смело переходим к следующему разделу.

Видео – Особенности греющих кабелей для водопроводных труб

Еще несколько слов об особенностях электрического обогрева

В частных домах нередко вода в водопроводах замерзает. Это может происходить по самым разным причинам – от чрезмерно низких температур и попросту неправильной установки до отсутствия прокладки трубопровода ниже линии промерзания почвы. И для решения данной проблемы как раз и используются греющие кабели, причем с их монтажом справиться даже новичок в этом деле. Далее вы узнаете, как самостоятельно произвести установку греющего кабеля, и ознакомитесь с подробными инструкциями, схемами монтажа, фото- и видеоиллюстрациями.

Обратите внимание! Чаще всего применяются именно резистивные кабели, поскольку они стоят, как мы уже выяснили, заметно дешевле. Еще один важный момент: водопроводы следует обогревать именно двужильными изделиями.

Объясняется все тем, что кабель с одной жилой нуждается в закольцовке, что в случае с водопроводом сделать достаточно трудно. Как вариант – можно проложить саморегулирующее изделие, способное функционировать в отсутствие термостата и обогревать магистраль гораздо экономнее. Минус такого кабеля состоит в его цене (она выше примерно вдвое).

Как крепить кабель своими руками?

Для начала выяснить, как выполняется внутренний/наружный монтаж, а затем разберемся с особенностями подключения и термоизоляции.

Установка по трубе

Непосредственно во время прокладки трубопровода для него предпочтительнее устанавливать кабель по трубе. Есть сразу два способа, как это можно сделать – вокруг магистрали или вдоль нее. Ознакомимся с особенностями каждого из них более детально.

Вариант №1. Вдоль магистрали

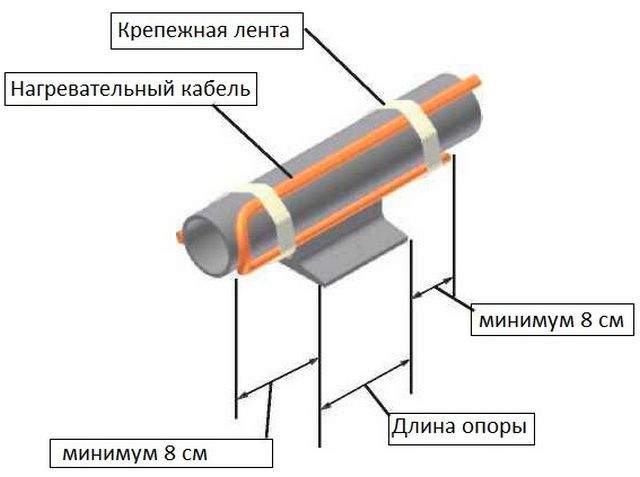

Вполне очевидно, что кабель проще всего устанавливать вдоль труб в одну линию. При этом проводник в обязательном порядке должен крепиться именно под трубой, благодаря чему нагревательный элемент будет надежно защищен сверху от разного рода механических повреждений. Кроме того, жидкость, как известно, замерзает снизу, а потому подобное расположение кабеля позволит оперативно справиться с замерзанием магистрали (если такое произойдет).

Но если вы намерены проложить вдоль одного трубопровода сразу несколько линий, то делайте это в строгом соответствии с приведенными ниже схемами.

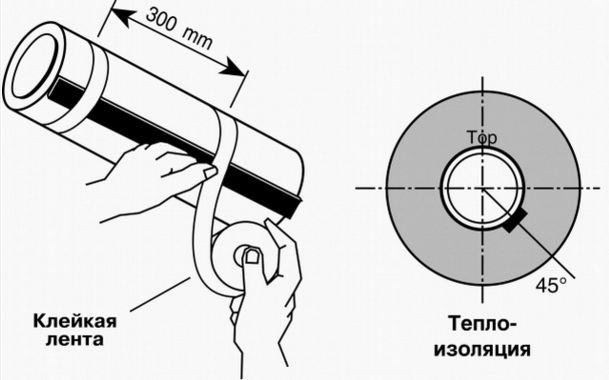

Если же говорить о том, как фиксировать греющий кабель для водопровода, то мы рекомендуем применять для этого именно алюминиевый скотч – он не только надежно закрепит изделие, но еще и заметно увеличит его теплоотдачу. Как вариант – можете воспользоваться для фиксации клейкой лентой, обернув ею водопровод так, как показано на изображении ниже.

Особое внимание необходимо уделять установке кабеля на угловых участках магистрали! Для того чтобы изгиб изделия не был чересчур большим, старайтесь размещать его по наружному радиусу магистрали. Детальнее подобный вариант монтажа показан на приведенной ниже схеме.

Вариант №2. По спирали

Если в вашем регионе температура в холодное время года достаточно низкая, греющий кабель желательно полностью обернуть вокруг водопровода. Благодаря этому, заметно повысится эффективность обогрева, поскольку шаг витка будет составлять приблизительно 5 сантиметров (если хотите, можете сделать шаг больше). Что характерно, длина кабеля при такой схеме обмотки будет больше аналогичного показателя трубопровода примерно в 1,7 раза.

Если же вам предстоит уложить изделие по спирали в труднодоступном месте, руководствуйтесь представленной ниже схемой.

В данном случае кабель сперва необходимо обмотать с приспуском, а затем завернуть петли в противоположном направлении. Как следствие – действий при этом получается меньше, если сравнивать процедуру с пошаговой обмоткой трубопровода.

Вариант №3. Как обматывать отдельные элементы

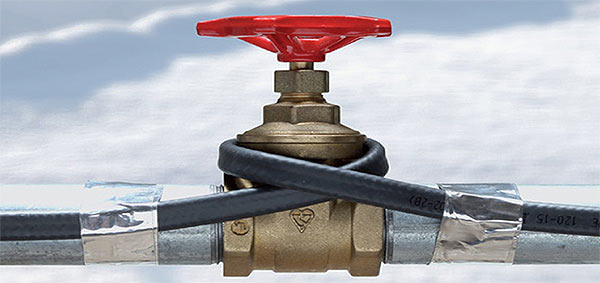

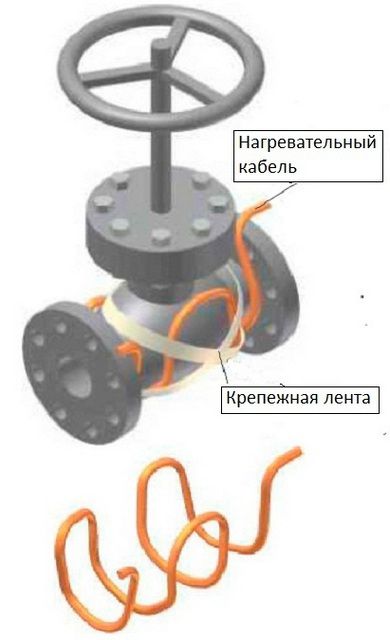

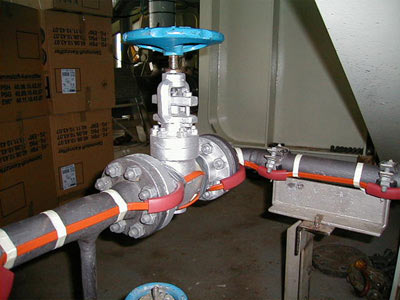

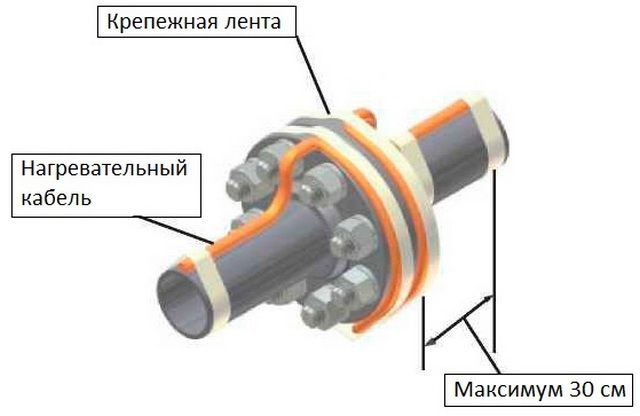

Такого рода отдельные элементы (а к ним можно отнести различные краны, опоры, фланцы и прочее) должны обязательно обматываться большим количеством греющего кабеля, поскольку теплоотвод в таких узлах гораздо больший. Все необходимые схемы установки вы сможете найти на изображении ниже.

Видео – Особенности монтажа греющего кабеля для водопровода

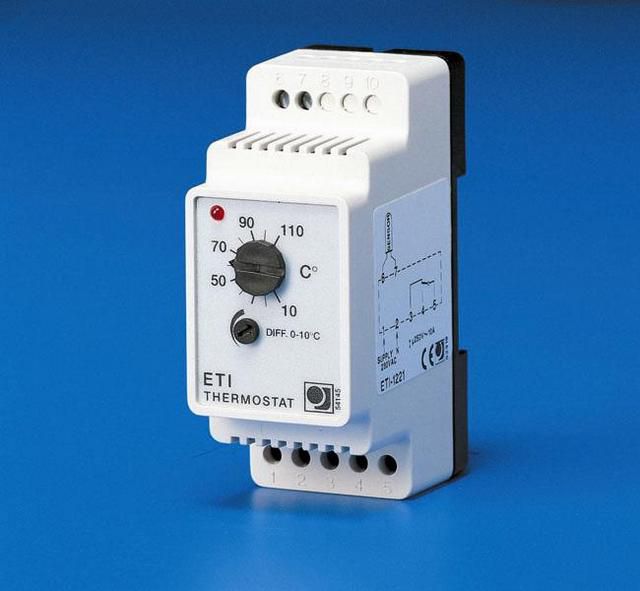

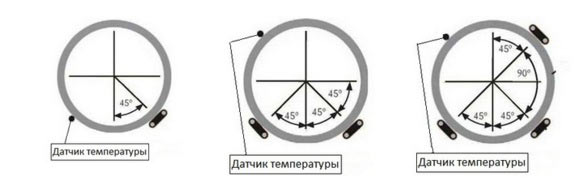

Обратите внимание! Отдельно стоит рассказать о монтаже температурного датчика. Для бесперебойного обогрева магистрали и во избежание перегревания кабеля термодатчик желательно располагаться в самой холодной точке магистрали на максимально большом расстоянии от самой линии.

Кроме того, место, в котором будет располагаться датчик, необходимо заранее проклеить с помощью алюминиевого скотча. Советуем ознакомиться с основными вариантами расположения такого датчика.

Внутренняя установка

Такая установка (то есть, монтаж греющего изделия непосредственно внутри водопровода) целесообразна тогда, когда возможность проведения внешнего обогрева попросту отсутствует. Как правило, к данному методу прибегают, если магистраль уже оборудована над землей, в каком-то труднодоступном месте либо, как вариант, в бетонном сооружении. У такого способа имеются существенные минусы, о которых обязательно нужно узнать еще до начала работ.

  • Прежде всего, из-за такого обогрева внутренний просвет труб уменьшается (то есть, внутренний диаметр).
  • Кроме того, устанавливать греющий кабель данным способом можно исключительно на прямолинейные отрезки магистрали с минимальным количеством/углом изгибов. Категорически запрещается монтаж изделия через запорные элементы либо тройники!
  • По ходу эксплуатации греющий элемент неизбежно будет «обрастать» налетом, что, в свою очередь, вскоре приведет к образованию засоров.
  • В самом трубопроводе будет добавлен новый элемент – тройник, который снижает надежность магистрали.

Вместе с тем, есть и существенные преимущества – к примеру, то, что обогревательная система потребляет немного электроэнергии (изделие контактирует непосредственно с транспортируемой жидкостью), а также достаточно простой ремонт (вам необходимо только извлечь кабель из тройника – никакие земляные работы и прочие малоприятные процедуры здесь не требуются).

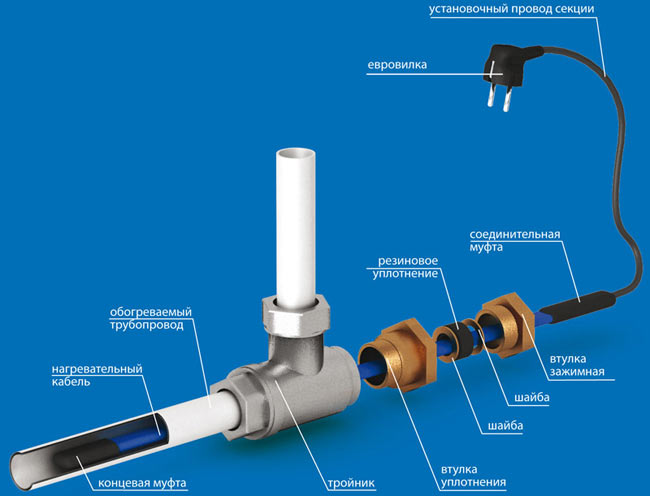

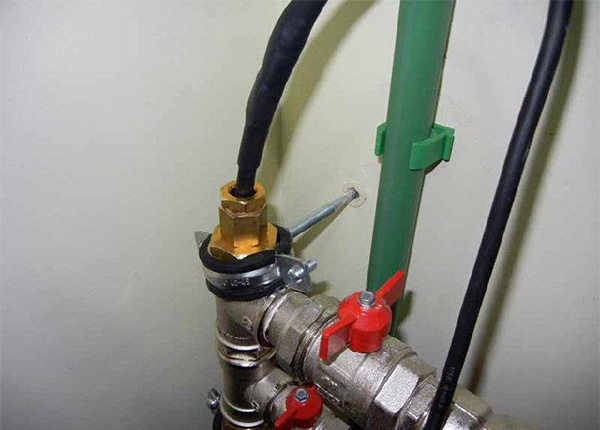

Итак, каким же образом устанавливается греющий кабель для водопровода внутри магистрали? Ничего сложного здесь нет – действуйте по нашей инструкции.

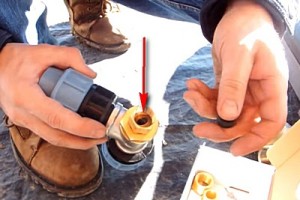

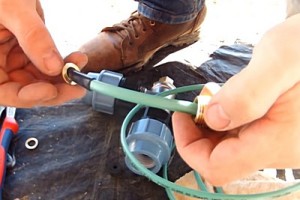

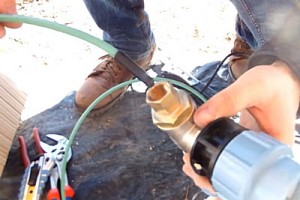

Шаг первый

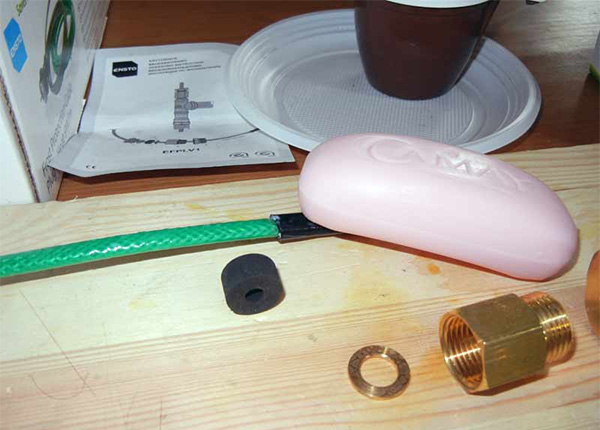

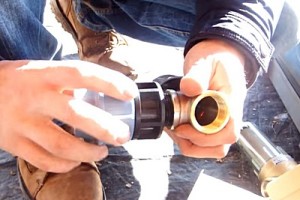

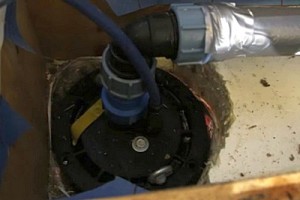

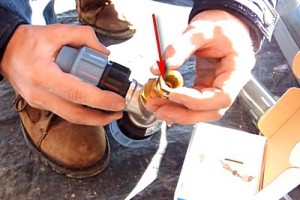

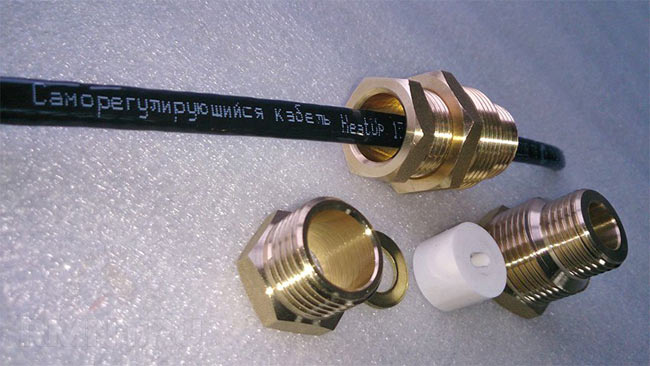

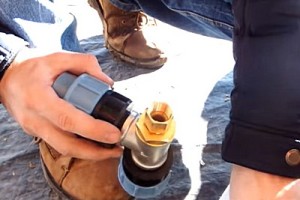

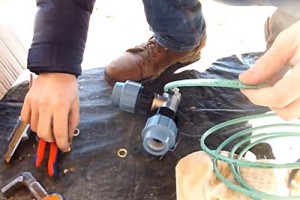

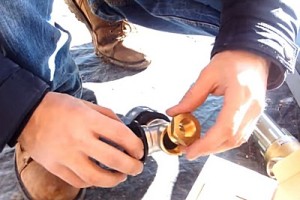

. Для начала наденьте на кабель сальниковый узел, который предназначается для установки внутри трубы. Внешний вид такого узла вы сможете увидеть на картинке выше.

Шаг второй

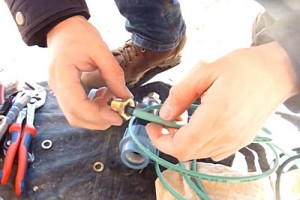

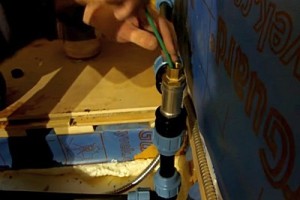

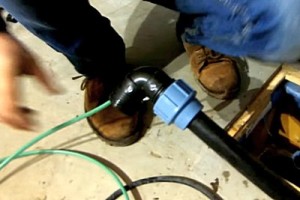

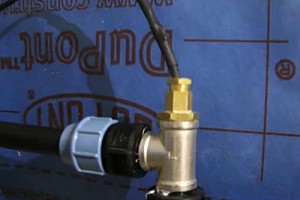

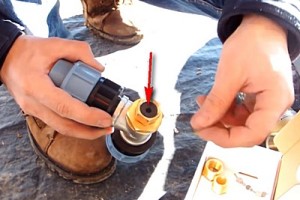

. В нужном месте магистрали установите тройник, посредством которого будете вводить гибкое изделие в водопровод.

Шаг третий

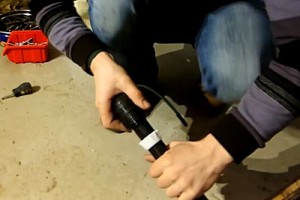

. Осторожно проложите кабель до требуемого участка, нуждающегося в обогреве.

Шаг четвертый

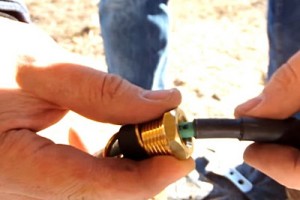

. Закрутите сальниковый узел, герметизируйте и обожмите его.

Теперь вы лично убедились, что в установке кабеля действительно ничего сложного нет. Теперь остается лишь рассмотреть финальные этапы установки – подключение и, конечно, теплоизоляцию.

Как подключить изделие к сети?

Ввиду того, что сейчас вы занимаетесь лишь изучением использования греющего кабеля, нам предстоит ознакомиться с еще одним важным моментом работы – изоляции конца изделия. С этой целью применяется специальная термоусадочная трубка, способная надежно защитить жилы от вредного воздействия влаги. Кроме того, для работы приспособления греющая его часть должна быть подключена к «холодной», как ее называют. Обо всех этапах данной процедуры вы узнаете из роликов ниже.

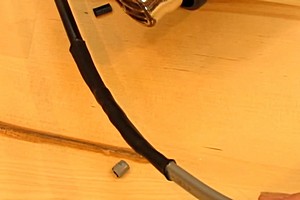

Видео – Монтируем наконечник, соединяем 2 участка

Видео – Разделка саморегулирующегося кабеля

Чтобы обогрев трубопровода был максимально безопасным и экономичным, рекомендуется дополнительно установить терморегулятор и УЗО. Благодаря первому приспособлению, вы сможете регулировать температуру обогрева посредством температурного датчика, а благодаря второму – защитите нагревательную линию от утечек электротока. При этом следует помнить, подключая к терморегулятору датчик, что исправное функционирование большей части моделей возможно лишь при общей протяженности трубопровода не более полусотни метров (данный момент рекомендует уточнить еще во время покупки).

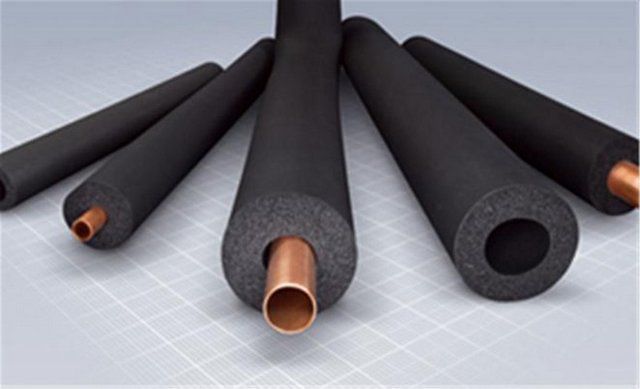

Особенности термоизоляции

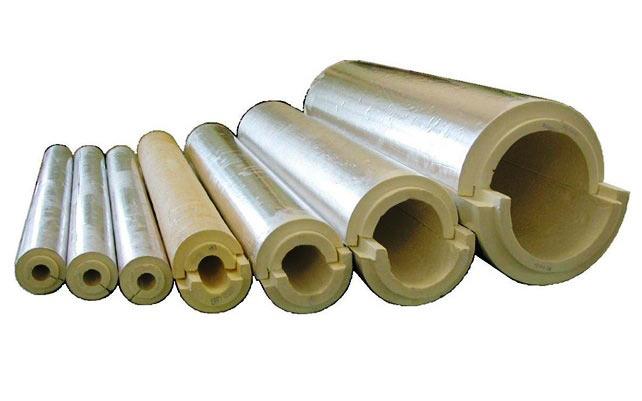

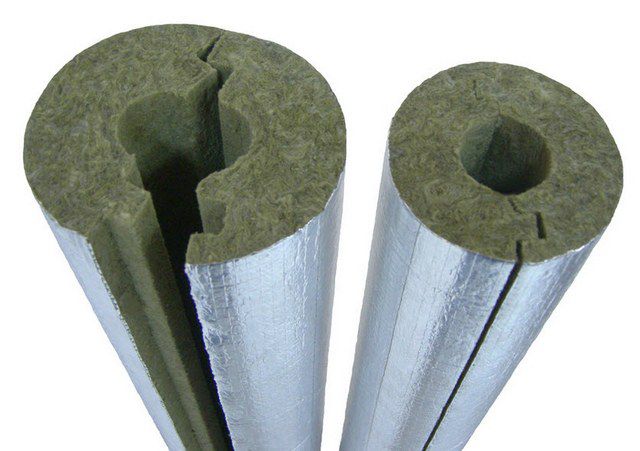

Заключительным этапом работ должна быть теплоизоляция трубопровода для того, чтобы удерживать тепло. В роли теплоизолятора будут выступать особые цилиндры, с одной стороны разрезанные. Изготавливаются такие цилиндры из различных материалов – минваты, пенополистирола либо же вспененного пенопласта. Вы должны выбирать тот или иной вариант в зависимости от своих финансовых возможностей, а затем, купив его, обернуть им трубопровод. Что характерно, теплоизоляционный слой необходим не только для сохранения тепла, но также и для дополнительной защиты кабеля от механических повреждений (если речь идет о внешней установке). Что же касается толщины теплоизолятора, то она должна составлять минимум 2 сантиметра (для труб диаметром? дюйма), 3 сантиметров (если диаметр 1 дюйм), 5 сантиметров (если 2 дюйма) либо 6,5 сантиметра (для изделий всех остальных диаметров).

И в заключение – еще один полезный ролик. На этом все, удачи!

Видео – Особенности утепления водопровода

Тема, которая будет рассматриваться в данной публикации, заинтересует в большей мере собственников загородного жилья или владельцев частных домов, особенно, если
строение оснащёно полностью автономной системой водоснабжения.Чрезвычайно неприятной бывает ситуация, когда резкое похолодание на улице знаменуется еще
и тем, что из открытых кранов перестает
течь вода. Удивляться нечему – если не предусмотрена надежная
термоизоляция и подогрев водопровода на одном из его участков произошло замерзание, закончившееся или пробкой, или таким значительным сужением просвета трубы, что движение воды
становится крайне затруднённым.

Это не только очень некомфортно с бытовой точки зрения – последствия могут быть и куда хуже. Если процесс замораживания не предотвратить или не остановить, то с большой долей вероятности это может привести к деформации трубопровода
и даже к разрыву тела трубы. Все это заканчивается крупной аварией с неизбежным капитальным ремонтом системы водоснабжения.

Безусловно, всегда еще
при проектировании будущего дома и его инженерных сетей предпринимаются шаги
для недопущения подобной ситуации. Трубы водопровода заглубляются в грунт ниже уровня промерзания, рассчитанного для конкретной местности, обязательным условием становится надежная
их термоизоляции. Однако в ряде случаев подобных мер просто недостаточно.

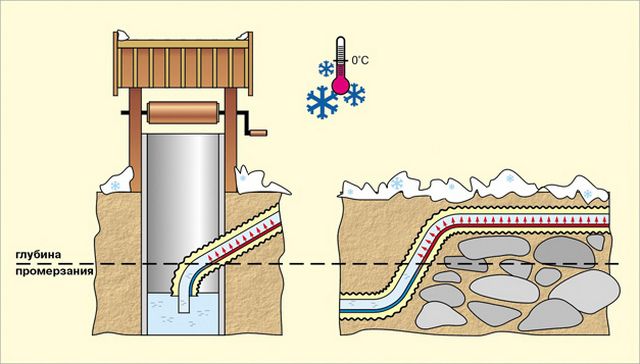

Характерный пример – углублению траншеи попросту мешает каменистая гряда или какие-либо расположенные снизу железобетонные конструкции. Уязвимыми местами всегда остаются участки водозабора – выходы их колодцев или скважин, места врезки в городскую водопроводную сеть. Часто ледяные пробки возникают на участках подъема
труб к зданию, в неотапливаемых подвалах, в местах прохождения через бетонный массив цоколя и т.п
.

Подобные участки водопровода требуют особого внимания, и лучше будет, если в этих местах будет предусмотрен электрический подогрев. Выполнить это – не так и сложно, потому
что современные технологии позволяют воспользоваться для таких целей специальным греющим кабелем.

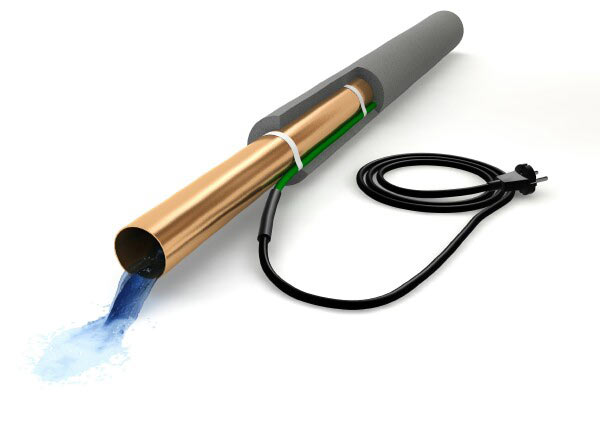

Принцип подогрева основан на преобразовании электрической энергии в тепловую при прохождении тока по специальным греющим кабелям (аналогично работе привычной всем
спирали или ТЭНа

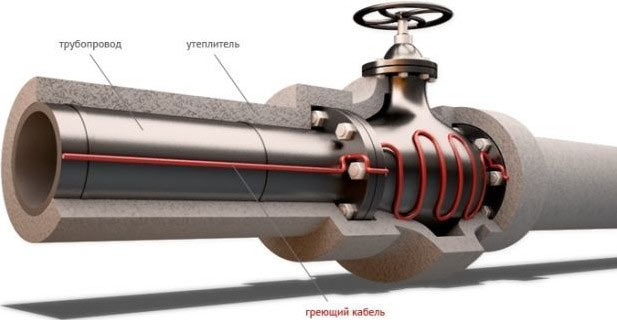

). Кабель крепится снаружи или размещается внутри трубы на самых уязвимых для промерзания участках. Выделяемое им количество тепла достаточно для того, чтобы поддерживать в полости трубопровода такой минимально возможный уровень температуры, который должен исключить начало кристаллизации воды и переход ее
в твердое
состояние.

Вполне понятно, что при этом сам кабель должен иметь надежную
электро- и гидроизоляцию с хорошим запасом прочности, так, чтобы полностью исключалась какая бы
то ни было вероятность разрыва, плавления, пробивания напряжения на трубопровод.

В настоящее время покупатель может выбрать один из нескольких вариантов греющего кабеля:

Обогревательные кабели резистивного действия

Эта разновидность кабелей – самая простая по своему устройству. Проводник выполнен из определенного
сплава с высоким сопротивлением, и при прохождении электротока по нему начинается выделение тепла.

Выпускаются они в одножильном
или двужильном
варианте. Одножильные
в рассматриваемых условиях применяются нечасто – по той простой причине, что они требуют обязательно «закольцовки
» цепи, то есть оба конца кабеля должны сойтись в одном месте – у источника питания.При обогреве труб такое исполнить не всегда просто, а часто —
и вообще
невозможно.

Двухжильные в этом отношении практичнее – с одного конца такой кабель подключается к электросети, а с другого установлена контактная муфта, обеспечивающая замкнутость цепи.

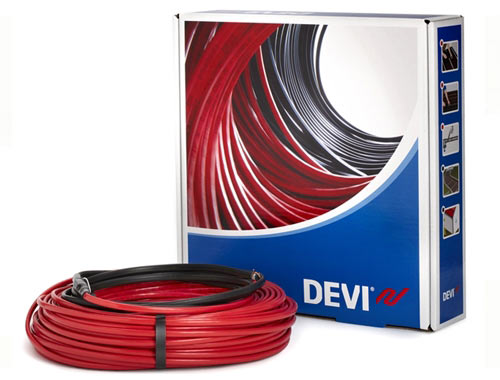

Роль источника тепла может исполнять один проводник —
второй в этом случае служит только для обеспечения
проводимости. В некоторых кабелях нагревательными способностями обладают оба провода – мощность таких устройств зн
ачительно выше.

Проводники защищены надежной
, чаще всего – многослойной изоляцией, заземляющим контуром – экраном. Внешний слой составляет высокопрочная, стойкая к внешним воздействиям поливинилхлоридная оболочка.

К положительным качествам подобных кабелей можно отнести:

  • Высокие показатели мощности и общей теплоотдачи, что особенно важно на водопроводных трубах большого диаметра или при большом количестве фасонных элементов, требующих подогрева (тройников, фланцев, кранов и т.п
    .)

  • Относительная простота конструкции, которая предопределяет и

    их доступность с точки зрения стоимости. Так, подобный кабель минимальной мощности можно приобрести по цене от 150 рублей за метр.

Есть у резистивных кабелей и свои недостатки:

  • Для экономичности эксплуатации подобной системы подогрева водопровода потребуются приобретение и установка дополнительных устройств – термодатчиков, блоков контроля и автоматического управления, которые будут поддерживать температуру на заданном уровне, включая
    электропитание по мере необходимости.
  • Кабель реализуется определенным
    метражом, и концевая контактная втулка должна устанавливаться в производственных условиях. Самостоятельно проводить резку кабеля запрещается.

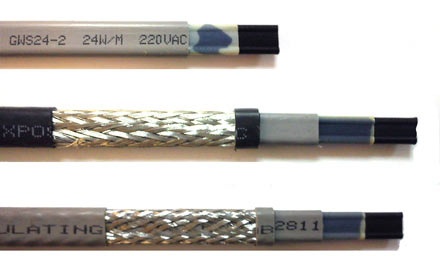

Полупроводниковые саморегулирующиеся греющие кабели

Эта разновидность кабеля была разработана специально для экономичности эксплуатации, и в корне отличается и устройством, и принципом своего действия.

Два металлических проводника разделены между собой специальной полупроводниковой матрицей, которая исполняет роль излучателя тепла. Особые свойства используемого полупроводника обеспечивают его максимальную токопроводность
при низких температурах, а при их повышении потребление электроэнергии значительно снижается. Характерно, что подобный процесс саморегуляции происходит в каждой конкретной точке по всей длине кабеля. Температура по длине трубы может
достаточно сильно отличаться, и, таким образом, максимальный нагрев осуществляется именно на самых уязвимых участках трубопровода.

Преимущества использования такого кабеля очевидны:

  • Достигается немалая экономия в плане расходования электроэнергии. При повышении общей температуры воздуха система сразу же прореагирует снижением потребляемой мощности.
  • Такой кабель можно приобрести любой длины – на большинстве его разновидностей предусмотрены места
    реза

    с шагом 200 или 500 мм.

Основной недостаток подобной системы подогрева водопровода – достаточно высокая цена. Так, даже самые недорогие виды могут стоить порядка 300 рублей за метр, а верхний предел стоимости «зашкаливает» даже за 1000.

Система подогрева водопровода может подразумевать наружную установку кабеля или же размещение его в полости трубы.Каждая из таких технологий имеет свои особенности, что учитывается при подборе нужной модели и при выполнении работ.

Греющие кабели могут выпускаться с круглым сечением, но для внешнего размещения на трубе лучше подходит приплюснутая (ленточная) форма, которая в большей мере будет контактировать с поверхностью и эффективнее отдавать тепловую энергию. Диапазон мощностей тоже достаточно широк – от 10 и до 60 Вт на погонный метр – это следует учитывать при составлении проекта системы подогрева, с учетом
материала труб и конкретных условий расположения водопровода.

Существует достаточно сложная система расчета
требуемой мощности, которую используют специалисты на стадии составления проектов. Однако, упрощенно
. В бытовых условиях, можно ориентироваться на следующие параметры:

Если планируется, обогрев трубопровода с размещение кабеля внутри, то для этого будет достаточно удельной мощности в 10 Вт/м.

При наружном размещении кабеля на металлических или полимерных водопроводных трубах, опираются на следующие показатели:

— ؽ÷¾inch–17 Вт/м;

— ؾ÷ 1½inch–27 Вт/м.

Более мощные греющие кабели или ленты (например, 31 Вт/м) применяются в условиях частного строительства для обогрева канализационных труб с диаметром 100 мм и выше.

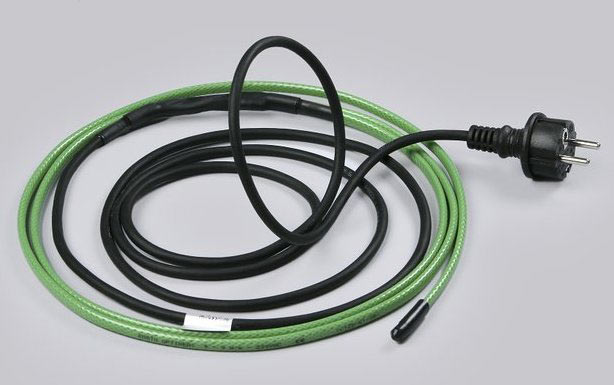

В комплект поставки системы подогрева водопровода обычно входит сам греющий кабель и «холодная» часть – провод для коммутации с источником электроэнергии. «Холодный кабель» может быть уже соединенным
с греющей частью, но чаще эту работу
приходится проводить самостоятельно. В этом случае в комплекте могут быть трубчатые клеммы-переходники и необходимое количество термоусадочных трубок разного диаметра. В случае использования саморегулирующегося кабеля, коме того, должна быть специальная концевая втулка, надежно
изолирующая обрезанный конец.

Видео
: один из комплектов греющего кабеля для водопровода

Термодатчик с блоком автоматики (терморегуляции) в комплект пр
актически никогда не входят – их придется
покупать отдельно. Блоки терморегуляции выпускаются в различном исполнении – так, они могут быть аналогичными термостатам теплого
пола с монтажев
на стене,
устанавливаться в электрощит на DIN-рейку по типу обычного автомата, крепиться непосредственно на трубу в удобном для обслуживания и контроля месте.

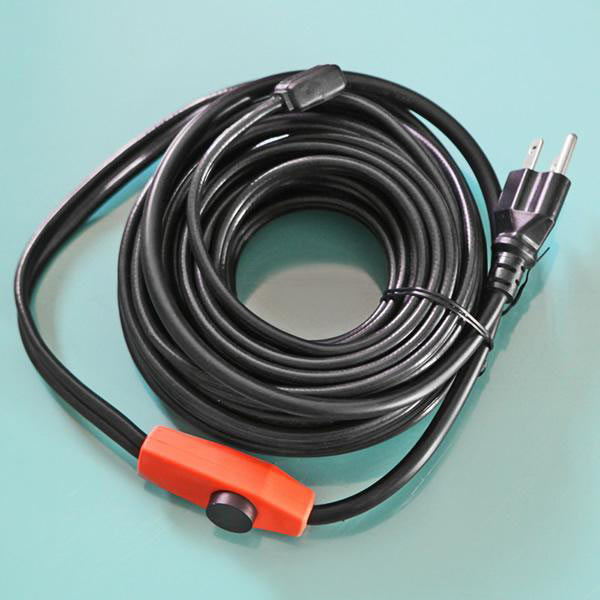

Для саморегулирующихся кабелей выпускаются компактные терморегуляторы, которые размещаются на «холодной» части кабеля, заранее настроенные на включение питания при падении температуры до 5 ºС и отключение при достижении 15 ºС.

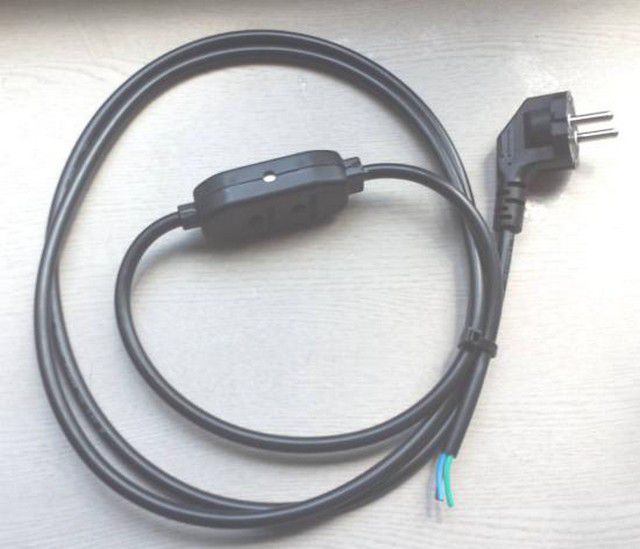

«Холодный» провод с установленным терморегулятором

Обустройство системы подогрева водопровода потребует установки отдельного автомата, с расчетной
мощностью порядка 25 ампер
. Никогда не станет лишней и система аварийного защитного устройства – УЗО
.

Монтаж системы подогрева водопровода

Важнейшая операция — соединение греющего кабеля с кабелем питания

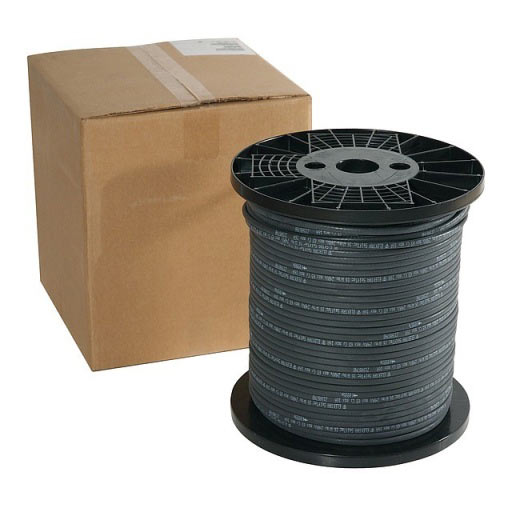

Кабель реализуется чаще всего метражом, то есть приобретается необходимое количество для прогрева конкретного участка трубы. Перед началом монтажа обязательно еще
раз проверяется целостность изоляции кабеля по всей его длине. Ни в

коем
случае
не допускается укладка кабеля с признаками поверхностного повреждения.

Одна из самых ответственных операций —
коммутация греющей части кабеля с «холодной», если она не была предусмотрена производителем или эта услуга не предоставляется магазином.Каждая из моделей может иметь свои специфические особенности соединения, которые обязательно должны быть отражены в прилагаемой к комплекту инструкции. Главная задача – обеспечить надёжный электрический контакт и, вместе с тем
, создать многослойную изоляционную защиту, полностью исключающую вероятность замыкания и пробоя напряжения наружу.

Для примера — рассмотрим пошагово, как производится подготовка кабеля к дальнейшей укладке на систему водопровода.

Пошаговая инструкция подготовки греющего кабеля к дальнейшему монтажу

Иллюстрация

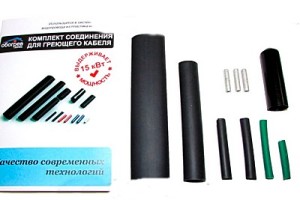

При покупке необходимого метража кабеля обычно сразу приобретается и соответствующий набор для проведения соединения с кабелем питания и изоляции свободного конца. В комплект входят термоусадочные трубки различного диаметра и длины, обжимные гильзы, которые будут играть роль соединительных клемм.
Термоусадка для таких целей используется особая, нанесенным на внутренней поверхности слоем клея – это резко повышает изоляционные качества получаемый соединений.
Во многих наборах для изоляции свободного конца кабеля предусматривается нее обычная термоусадочная трубка, а готовая муфта, уже заглушенная с одного края (как в настоящем примере).
После того как отмерена и отрезана необходимая длина кабеля, можно переходить к работе. Удобнее всего это производить не «на колене», а на верстаке.

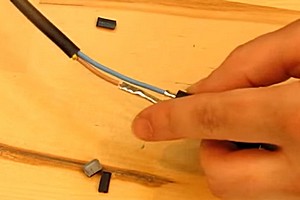

С конца греющего кабеля, который будет соединяться с кабелем питания, аккуратно снимается внешняя изоляция, на расстояние 45 мм от края.

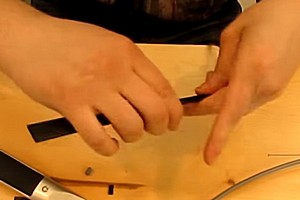

Делается аккуратный надрез по окружности ножом…
…затем – продольный надрез, и верхняя плотная изоляция на этом участке легко снимется.
Под ней может оказаться экранирующая оплетка заземления – если кабель оснащен ею. В нашем случае не предусматривается подключения к заземляющему контуру, так что кабель был выбран без оплетки.
Если же она есть – ее аккуратно отрезают кусачками.
В том же случае, когда планируется коммутация и заземляющего контура, оплетка собирается в одну аккуратную косичку и пока что отгибается в сторону.
Под верхним слоем изоляции откроется еще один – более тонкий полупрозрачный. Его тоже аккуратно снимают.
Нагревательная матрица аккуратно разрезается ножом по центру, не доходя примерно 5 мм до конца участка со снятой изоляцией
На разъединенные половинки одевают термоусадочные трубки.
Обратите внимание – одна из них примерно на 15÷20 мм короче другой.
Это необходимо, чтобы разнести по длине соединения двух проводов кабеля.
С помощью строительного фена трубки прогреваются, осаждаются, плотно облегая изолированные участки проводов.
Проводится подрезка кончиков проводов – каждый из них должен выступать их термоусадки примерно на 9÷10 мм.
Производится зачистка проводника от остатков матрицы.

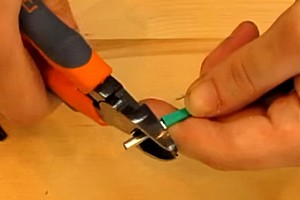

Для этого сначала делается аккуратный надрез по окружности, а затем надрезанный «цилиндрик» легко снимется поступательно вдоль провода.

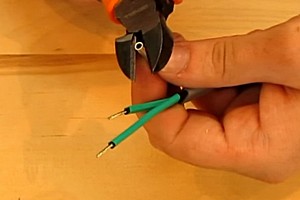

На иллюстрации хорошо показаны зачищенные провода кабеля.
На них поочередно надевается обжимная гильза.

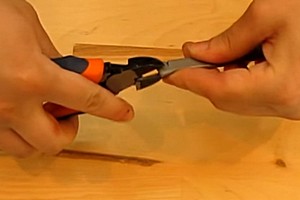

Затем производится ее обжим – с помощью бокорезов, плоскогубцев или специальной обжимки.

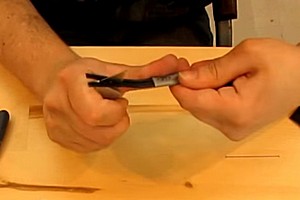

Сразу имеет смысл проверить качество контакта – провод должен быть надежно зафиксирован в гильзе, без малейшего люфта.
Вот так должна выглядеть гильза после обжатия по одной стороне.
Точно такая же операция проводится и на втором проводе нагревательного кабеля

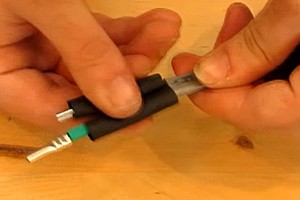

После этого на концы проводов с обжатыми гильзами надеваются отрезки термоусадочной трубки.
Переходят к «холодному концу» то есть к кабелю подведения питания.
Снимается участка внешней изоляции примерно на 40 мм, зачищаются на 8÷10 мм концы проводов.
На кабель питания последовательно одеваются и пока отводятся в сторону два отрезка термоусадочной трубки большого диаметра.
Вначале одевается тот, что длиннее…
…а затем – и более короткий.
Так как в нашем случае заземления не предполагается, желто-зеленый провод попросту откусывается.
В том случае, когда экранированный нагревательный кабель будет соединяться с контуром заземления, этот провод пока что временно отгибают в сторону.
Зачищенный конец одного провода вставляется в одну из гильз, установленную на конце нагревательного кабеля, производится обжим.
Причем начинают такой электромонтаж с более коротким проводом нагревательного кабеля.
Аналогичная операция проводится и со вторым проводом питания.
Его длину уже точно подрезают по месту (понятно, что он требует небольшого укорочения), а потом проводят зачистку конца.
Далее все так же – зачищенный конец провода вводится в гильзу и обжимается.
Провода скоммутированы, но теперь необходимо обеспечить их надежную изоляцию.
Для этого ранее надетые отрезки термоусадочной трубки сдвигаются так, чтобы они расположились по центру узлов соединения, полностью закрывая их в обеих сторон.
Далее, производят прогрев феном для плотной усадки трубок.
Следующим шагом смещают ранее надеты отрезок широкой термоусадки (более короткий) на участок коммутации.
Он должен полностью перекрыть его – на всем протяжении от снятых внешних изоляций нагревательного и электрического кабелей.
Проводится прогрев и усадка этого участка.
Трубка должна плотно облечь все соединения, расположенные под ней, создав общий «кокон».
Кстати, именно после этого может проводиться, при необходимости, коммутация контура заземления с экранирующей оплеткой. Соединение проводится таким же образом – с помощью обжимной гильзы и с закрытием сверху этого узла небольшим отрезком термоусадки малого диаметра.
После этого весь получившийся узел полностью закрывается вторым, более длинным отрезком термоусадочной трубки большого диаметра.
Производится прогрев и окончательная герметизация соединения кабелей.
Так как термоусадка имеет внутри клеевой слой, при нагреве небольшие капельки клея могут выступить наружу с торцов. Это – вполне нормальное явление, говорящее лишь о хорошем качестве создаваемого изоляционного узла.
Готовый узел коммутации нагревательного и электрического кабелей должен выглядеть примерно вот так.
Теперь пришла пора выполнить изоляцию свободного конца нагревательного кабеля.
В нашем случае для этого будет использоваться готовая муфта-заглушка, но вполне можно обойтись и термоусадочной трубкой с клеевым внутренним слоем.
Чтобы обеспечить полную безопасность и надежность изоляции, рекомендуется несколько разнести по длине срезанные концы двух проводников нагревательного кабеля. Для этого один проводник подрезается «ступенькой», то есть делается короче другого на 7÷10 мм.

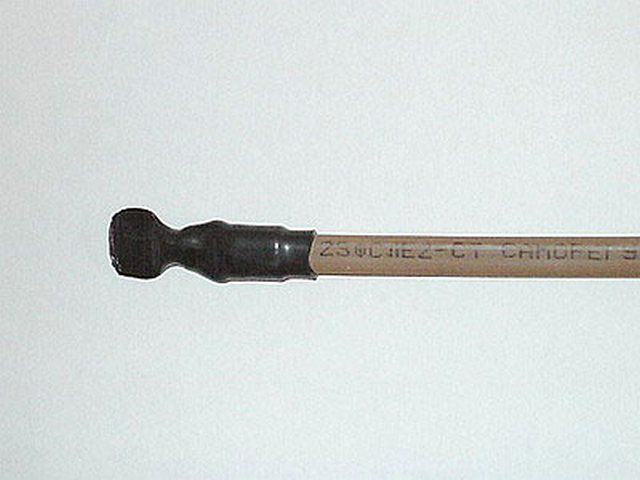

Далее, надевается концевая муфта. Это, по сути, тоже термоусадочная трубка, но только с уже заглушенным концом.
Если же используется обычная термоусадка, то она надевается таким образом, чтобы помимо 45-50 мм, надетых на кабель, порядка 30 мм оставались свободными, то есть выходили за срезанный торец.

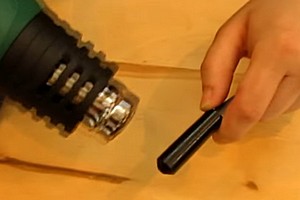

Далее – все обычным порядком – надетая муфта прогревается феном.
При нагреве муфта осаживается и создает надежную изоляцию на конце нагревательного кабеля.
Если используется трубка, то после нагрева и усадки ее выступающий за границы кабеля участок тщательно обжимается плоскогубцами на ширину порядка 12÷15 мм.
Оставшийся излишек трубки, чтобы он не мешал при монтаже кабеля, можно срезать.

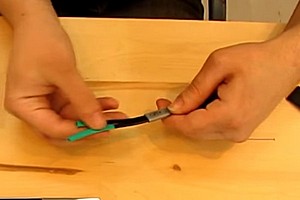

Все, подготовка кабеля к дальнейшему монтажу на водопроводную систему – закончена.

Еще один пример разделки кабеля и его соединения с проводом питания приведен
в приложенном ниже видеоролике.

Видео: как правильно коммутировать греющий саморегулирующийся кабель

При просмотре видеосюжета обязательно обратите внимание на правильность и надежность

установки концевой муфты.

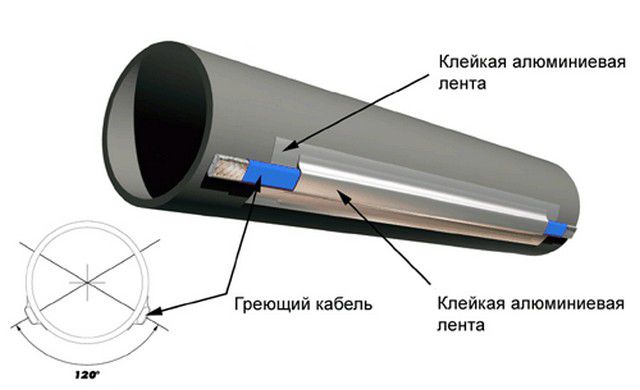

Монтаж кабеля поверх водопроводной трубы

  • Обычное расположение кабеля – вдоль трубы в одну линию. Он никогда не размещается с верхней части трубы. Это делается по
    двум причинам. Во-первых, должна исключаться вероятность его повреждения при возможной механической нагрузке на трубопровод сверху (падение предметов, инструментов
    и т.п
    .) Во-вторых, замерзание жидкости всегда идет
    снизу, и именно этот участок нуждается в максимальном нагреве.

  • Если одного кабеля недостаточно по соображениям
    требуемой мощности нагрева, пускают несколько «ниток», располагая их так, как показано на схемах:

  • Поступают и иначе – укладывают один кабель спиралью вокруг трубы. Это также может выполняться по-разному
    :

—Просто обвивая трубу кабелем с определенным
шагом;

— Это не всегда удобно, а в ряде случаев и попросту невозможно, кода пространство для работы ограничено, и нет возможности пропускать под трубой всю бухту кабеля. Тогда поступают иначе:оставляют припуски-петли
с их последующим оборачиванием вокруг тела трубы в противоположном направлении.

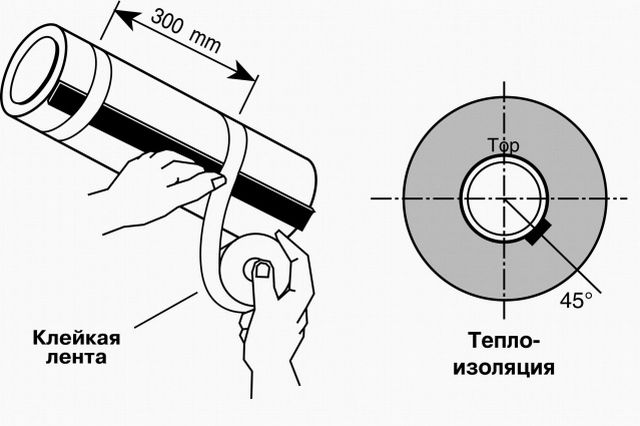

  • Чем фиксировать кабель к поверхности трубы? Если используются полимерные трубы для водопровода, то без вариантов – только алюминиевым скотчем, который обеспечит максимальную теплопередачу от кабеля к трубе. При этом кабель фиксируется по всей своей длине.

При этом на особо проблемных участках можно повысить теплоотдачу проклеиванием участка прилегания алюминиевой клейкой лентой или даже полным оборачиванием трубы фольгой еще
до прокладки кабеля.

  • При установке системы подогрева на металлический трубопровод, кабель фиксируют кольцевым способом с определенным
    шагом между местами крепления (не более 300 мм). Использовать при этом рекомендуют термостойкую клейкую ленту или специальный пластиковый кабельный бандаж.

Существуют особенности укладки кабеля на некоторых узлах водопровода:

  • При размещении кабеля на поворотах, он должен максимально близко располагаться к внешнему радиусу отвода.

  • Много тепла всегда отводится
    в местах крепления трубы к металлическим опорам. Эти участки потребуют дополнительной петли снизу – как показано на схеме.

  • Особого внимания всегда требуют массивные узлы водопровода – краны, задвижки, фланцы. Здесь также требуется укладка кабеля по специальной схеме – смотри рисунок.

  • Следующий важный вопрос – размещение термодатчика. Его ни в коем случае нельзя располагать в непосредственной близости от нагревательного кабеля, иначе вся система контроля попросту потеряет смысл, так как датчик должен максимально точно снимать показания температуры именно внутри трубы. Примерные схемы расположения его приведены на рисунке.

Место датчика при укладке одного кабеля …

… двух …

… или даже трех

  • Под датчиком поверхность трубы обязательно проклеивается алюминиевой лентой, и ей же он фиксируется на месте установки. Обычно для установки датчика выбирают самое холодное место трубопровода.

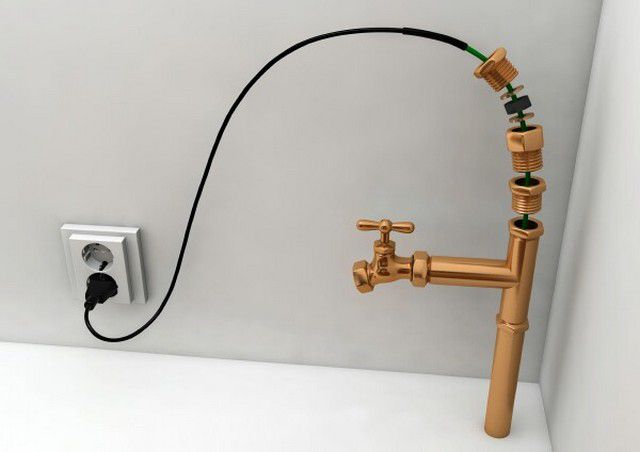

Монтаж греющего кабеля внутри трубы

На некоторых участках трубопровода установить кабель поверх тр
убы просто невозможно, например, на участках прохождения через плиты перекрытия, цоколь, бетонные кольца колодца и
т.п

., на
помощь придет
технология установки кабеля внутри трубы.

Для этого приобретают специальный кабель, который может быть использован
в таких условиях – с особо надежной
изоляцией, круглого сечения. В комплект должен входить специальный сальниковый узел – резьбовые втулки и шайбы с размещенным
между ними конусным или цилиндрическим резиновым уплотнителем.

  • Перед началом установки кабеля вся сантехническая оснастка сразу надевается на него в требуемой последовательности, в соответствии с инструкцией, и лишь потом идет
    коммутация с «холодным» проводом.
  • В месте входа кабеля в водопровод устанавливают тройник, в который вкручивается втулка уплотнения.

  • Затем кабель очень осторожно вводится в тело трубы на установленную длину. Следует обязательно учитывать то, что таким образом
    обогревают только прямые участки труб или же имеющие минимальные изгибы, которые не станут препятствовать свободному прохождению кабеля. Ни в

    коем
    случае
    не допускается прохождения кабеля через вентили, краны, задвижки, или участки соединения, где выступающие витки резьбы внутри могут повредить целостность изоляции.

  • После того как
    кабель введен
    , сальниковый узел полностью
    скручивают и обжимают, чтобы исключить разгерметизацию водопроводной системы.
Пример монтажа греющего кабеля внутрь водопроводной трубы — пошагово

Иллюстрация Краткое описание выполняемой операции
В данном примере будет рассмотрена установка участка водопровода из ПНД-труб.
Дом – на свайном фундаменте, скважина расположена непосредственно под ним, то есть участок водопровода между отапливаемым помещением и уровнем земли, а также уходящий к скважине на всю глубину промерзания грунта нуждается защите от замерзания.
На этом участке есть необходимость двух поворотов под углом 90 градусов – это наложит некоторые изменения в процесс монтажа трубопровода и кабеля в нем.

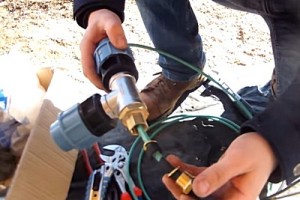

Для начала – собирается узел ввода нагревательного кабеля.
Используется обыкновенный латунный тройник на 1 дюйм. К нему будут подсоединены два фитинга для ПНД-труб и узел проходки.

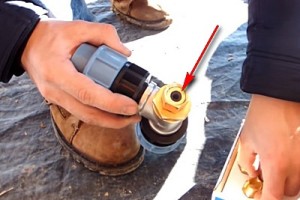

На первой иллюстрации – «примерка» всех составляющих узла.
На тройник навинчивается ПНД-фитинг
Примерен второй фитинг (под углом 90 градусов к первому).

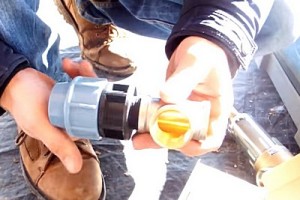

А теперь на оставшийся выход тройника ставится переходник с 1 дюйма на ¾ — для сборки узла ввода.
Следующим шагом на оставшийся свободным выход тройника ставится переходник с 1 дюйма на ¾ — для дальнейшей сборки узла ввода.

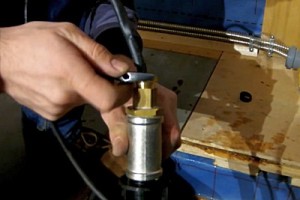

В переходник ввинчивается проходная втулка, в которой-то и будет располагаться уплотнительный узел.

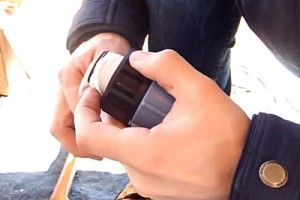

Сам этот уплотнительный узел представляет собой несколько деталей.
Снизу он упирается на шайбу – показана стрелкой.
Выше идет уплотнительная кольцеобразная резиновая муфта с отверстием по центру, через которое и будет пропускаться обогревательный кабель.
Для равномерного обжима резиновой муфты сверху нее устанавливается еще одна металлическая шайба.
А сама окончательная «запаковка» этого герметизирующего узла будет осуществляться закручиванием зажимной гайки.
Вот весь тройниковый узел ввода подогревающего кабеля собран «на сухую» — для проверки состояния резьбовых соединений и полной комплектности.
Теперь можно переходить к дальнейшему монтажу – уже с герметизацией соединений.
Для монтажа пластикового фитинга в латунный тройник вполне можно воспользоваться ФУМ-лентой.
Ее наматывают в несколько слоем на витки резьбы, а татем фитинг вкручивают в гнездо тройника и затягивают ключом.
Аналогичным образом монтируется и второй фитинг.

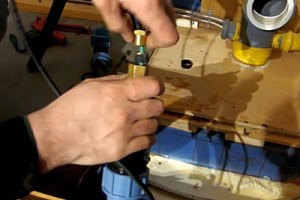

Уплотнить резьбовое соединение двух латунных деталей – тройника и переходника, лучше все же с помощью подмотки из пакли с промазкой герметизирующей пастой типа «Unipak».
Собранный тройник с его «навеской» пока что убирается в сторону.
На кабель со стороны концевой изоляционной муфты начинают «нанизывать» детали уплотнительного узла.
Надевают их, естественно, в обратном порядке.
Вначале надевается зажимная гайка.
Следующей идет латунная шайба.

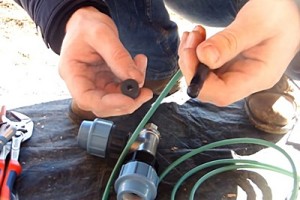

Сложности могут возникнуть при протаскивании концевой муфты кабеля через отверстие уплотнительной резиновой втулки – просто из-за повышенной толщины изоляции на конце.
Но это придется сделать, приложив усилие и, естественно, соблюдая определенную осторожность.
Если работа проводится при холодной погоде, можно слегка размягчить резиновую втулку, прогрев ее в теплой воде.
В конце концов, резина поддастся, и муфта войдёт в отверстие.
Чтобы появилась возможность приложить усилие для прохода концевой муфты через резиновую втулку, можно упереть уплотнитель в губки разводного ключа, как показано на иллюстрации.
Как только резиновая втулка минует изоляционную муфту, дальше ее можно перемещать по кабелю уже хоть и не совсем свободно, но и без особого труда.
Последней надевается вторая латунная шайба.
Вот все детали узла, в правильном порядке надетые на нагревательный кабель.
Все эти детали «пакетом» перемещаются вплотную к узлу соединения нагревательного кабеля с «холодным концом» — кабелем питания.
Кабель вводится в тройниковый узел ввода через муфту…
… а затем протягивается по всей своей длине – до соединительного узла.
В рассматриваемом примере, ввиду того что предполагается два поворота на 90 градусов, пошли именно по такому пути. Протолкнуть кабель даже через один перпендикулярный отвод – большая, а часто — неразрешимая проблема. Пытаться протолкнуть его через два отвода – попросту бесполезно.
Значит, сборка сложного участка труб будет проводиться с одновременным продергиванием через него нагревательного кабеля.
Переходим непосредственно на место сборки водопровода – на участок, где труба из отапливаемого помещения уходит вниз, в скважину.
Вот первый вертикальный участок, который через отвод переходит в горизонтальный.
Тройник «пакуется» на участок трубы, так, чтобы ввод кабеля оказался сверху.
Кабель проталкивается вперед – в зону первого поворота он был введен заранее.
Встречаем кабель на конце горизонтального участка и протягиваем с небольшим запасом.
Вот здесь и будет стоять второй отвод на 90 градусов, который соединит горизонтальный участок с вертикальной трубой, которая уже уходит в скважину.
Для начала – просто протаскиваем нагревательный кабель через отвод.
Только после этого фитинг на отводе герметично соединяется с горизонтальным участком трубы.
Следующим шагом через отвод полностью протаскивают нагревательный кабель, так, чтобы муфта его соединения с «холодным концом» расположилась прямо около узла ввода.
Получается вот такая картина – кабель полностью протянут, все детали узла ввода собраны у проходной муфты.

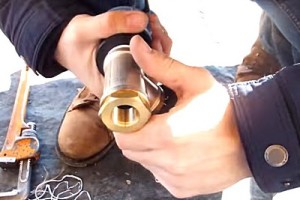

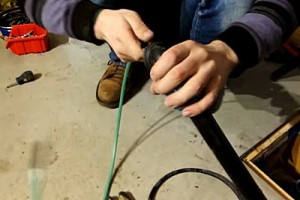

Все детали узла поочередно заводятся в проходную муфту.
Резиновая уплотнительная втулка должна войти плотно – ее необходимо обязательно просадить вниз до упора, чтобы открыть витки резьбы для вкручивания обжимной гайки.

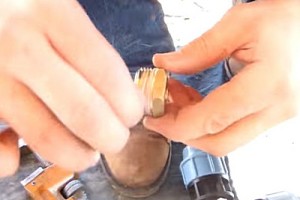

Гайка вначале закручивается вручную, насколько это возможно…

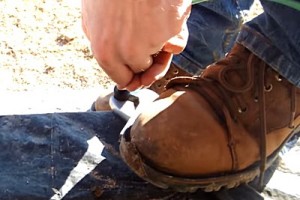

…а затем – подтягивается ключом.
Теперь осталось до конца собрать этот обогреваемый участок водопровода.
Через оба имеющихся поворота кабель уже продернут, так что особых проблем – не предвидится.
Свободный конец кабеля с концевой муфтой заводится в трубу, опускающуюся в скважину.
Кабель – достаточно жесткий, и на прямом вертикальном участке трубы пойдет вниз безо всякого сопротивления.
Кабель уходи все глубже, и скоро можно приступать к монтажу отвода на вертикальную трубу.
Все, узел перехода собран.
Нагревательный кабель внутри него не даст воде замерзнуть в зимние холода в этом самом уязвимом участке водопровода.
Обратите внимание – мастер еще дополнительно «одел» трубы в тонкую термоизоляцию из вспененного полиэтилена.
А это – собранный узел прохода нагревательного кабеля в трубу.
Если после пуска системы появятся признаки подтекания воды через него, необходимо будет еще подтянуть верхнюю обжимную гайку – герметичность восстановится, а течь исчезнет.

При всех достоинствах подобной технологии установки греющего кабеля, есть у нее
и немало недостатков. Главные из них – снижение общей надежности
водопроводной системы, так как появляется лишняя точка врезки, сужение внутреннего просвета трубы и часто возникающие сложности при установке кабеля на протяженных
или изогнутых участках.

Если выбирается такой способ монтажа, то заранее следует уточнить, имеет ли греющий кабель соответствующую сертификацию на использование именно с питьевой водой.

Термоизоляция после прокладки кабельной части

Подогрев водопровода кабелем только в том случае будет иметь какой-то смысл, если предусмотрена последующая термоизоляция труб.

  • Используют для этих целей специальные материалы, исполненные в виде полуцилиндров или разрезных цилиндров, изготовленных из минеральной ваты, пенополистирола, вспененного полиуретана, или каучука
    , других традиционных термоизоляционных материалов с высоким термическим сопротивлением.

  • Установку термоизоляционных деталей рекомендуют проводить сразу же по мере прокладки кабеля – так снижается возможный риск его случайного повреждения. Перед монтажом обязательно следует убедиться, что изоляционный материал – полностью сухой, так как наличие влаги существенно снизит его эффективность.
  • Установка термоизоляции проводится с максимальной аккуратностью, так, чтобы не повредить поверхность греющего кабеля и не сместить его правильного положения на трубе. Все детали обязательно фиксируются по месту и между собой установленным для них способом. Места стыков, при наличии
    щелей, следует законопатить минватой
    и проклеить водостойкой лентой (если используется термоизоляция с внешним фольгированным покрытием, то проклеиваются стыки алюминиевой лентой).
  • В строительной практике принято считать следующие толщины утеплителей для обогреваемых участков водопроводных труб:

— Для диаметров ½ и ¾ inch— 20 мм;

— Ø 1 и 1¼inch —30 мм;

— Ø 1inch—40 мм;

— Ø 2 inch—50 мм;

— Ø 2½ inch—65 мм.

  • Завершив установку цилиндрических деталей термоизоляции, нельзя забывать о качественной защите их от проникновения влаги с торцевой части.

После окончания работ по термоизоляции можно будет провести подключение системы обогрева к сети питания и провести пробный пуск. Если установлена система терморегуляции, ее
настраивают на поддержание температуры в трубе
на уровне 3 –
5 ºС.

Грамотно спланированная и качественно проведенная
установка системы подогрева водопровода должна на
очень долгое избавить хозяина дома от «головной боли» по по
воду возможного замерзания труб.

Замерзание водопровода чревато неприятными последствиями. Сосульки, которые образуются в трубах, в некоторых случаях могут достигать нескольких метров в длину. И чтобы устранить такие пробки, приходится прилагать большие усилия. Если вам не понаслышке знакомы суровые зимы, стоит заранее решить проблему. Обычная теплоизоляция малоэффективна при длительных заморозках и низкой температуре, и поэтому приходится искать дополнительный вариант. Лучшим решением в данном случае является греющий кабель, который способен поддерживать желаемую температуру, а также обеспечивать хороший обогрев и надежную защиту от конденсата.


Уже долгое время в повседневной жизни для обогрева канализации и систем водоснабжения используются специальные провода. Греющий кабель – это самый обычный кабель с регулируемым электрическим сопротивлением, что предназначается для регулирования нагрева самого кабеля.

Способы установки греющего кабеля

Греющий кабель для водостоков рекомендуется использовать для того, чтобы вода при минусовой температуре не замерзала на участках, которые проходят по улице. Провод необходимо включать, когда температура воздуха снижается до 5 градусов по Цельсию, потому что в случае дальнейшего похолодания система будет защищать водопровод от замерзания. А вот если включить подогрев уже при минусовой температуре, потребуется время, чтобы замершая жидкость оттаяла. И пока вода будет таять, напор в данном водопроводе снизиться.

Конструкция, приоритеты использования

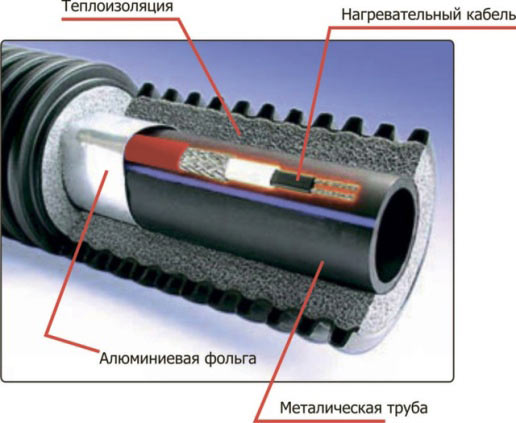

Греющий кабель для труб состоит из нескольких элементов, которые соединены в единое изделие. Это штепсельная вилка, холодный (электрический) и горячий (нагревательный) проводники, а также термоограничитель. Проводники соединяются между собой лазерной спайкой.

Устройство греющего кабеля для наружного водопровода

Внешняя изоляция кабеля — бесшовная, поэтому он идеально защищен от попадания влаги, высокотемпературного и химического воздействия. Термоограничитель отвечает за температуру трубы и отключение питания при превышении 15 градусов по Цельсию.

После охлаждения до 5 градусов питание включается снова. Таким образом, поверхность водопровода не перегревается, а экономия электроэнергии при этом — максимальная.

Это полезно знать! Раньше греющий провод использовался исключительно в промышленных целях для подогрева трубопроводов. И только недавно подобные системы кабельного обогрева начали применяться повсеместно в домашнем хозяйстве.

Основные плюсы использования греющего кабеля:

  • Надежность. Грамотный расчет и правильная установка системы обогрева предотвратят замерзание водопровода на протяжении всего времени использования.
  • Безопасность. Греющий провод можно использовать для подогрева труб с питьевой водой.
  • Универсальность. Подключить кабель греющий саморегулирующий можно к трубопроводу, который располагается на открытом воздухе или под землей. Кабель прокладывается по поверхности водопровода или внутри трубы.
  • Легкость эксплуатации. Подключается изделие очень просто: отопительный провод закрепляется на сети водоснабжения, затем вилка включается в розетку.
  • Экономичность. Мощность подогрева может регулироваться самостоятельно, ориентируясь на температуру окружающей среды, где он расположен.

Греющий кабель для водопровода: классификация

Нагревательные провода для водопровода имеют развитую номенклатуру. Они классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные, а также изделия с минеральной изоляцией.

Греющие резистивные кабели делятся на зональные и линейные. В линейных моделях тепло выделяется при прохождении по нагревательной жиле тока. Кабель бывает одно- или двужильным, а также может иметь несколько жил спиральной или линейной формы. Произвольная резка подобного кабеля не допускается.

Принцип действия саморегулируемого греющего кабеля

По конструкции саморегулируемый греющий кабель имеет сходство с резистивным. В нем тоже имеются две токопроводящие жилы, однако нет изолирующего покрытия. Тепловыделение изделия по длине может меняться. При повышении температуры окружающей среды возрастает сопротивление полимера, а тепловыделение падает. Так проявляется эффект саморегулирования, при котором перегорания и перегревания изделия не происходит. Греющий кабель саморегулирующийся можно нарезать секциями, которые имеют длину от 20 сантиметров до нескольких метров.

Варианты монтажа и укладки

Утепление водопровода — одна из наиболее сложных задач, которая требует неотложного решения. Греющий провод используется в качестве обогревателя канализации и водопровода. Изменяя степень сопротивления конструкции, можно изменять температуру, создаваемую кабельным обогревом.

Варианты монтажа провода снаружи внутри трубопровода

Можно установить греющий кабель внутри трубы или снаружи.

Но в любом случае кабель нужно подбирать так, чтобы потери тепла водопровода не превышали тепла, что выделяется системой.

Кабель следует укладывать в несколько параллельных рядов. Также практикуется способ укладки по спирали. Чтобы обеспечить крепление, нужно использовать стягивающую металлическую сетку или липкую ленту. Снаружи трубу с греющим кабелем необходимо обмотать фольгой. Монтаж греющего кабеля целесообразнее доверить специалистам.

Грамотный подбор — рациональное использование

Выбирать греющий провод следует, исходя из задач, которые будет решать система обогрева. К слову, греющие кабели предназначены для бытового применения на загородных участках, в коттеджах и частных домах. Также подобные изделия применяются в системах обогрева коммунального значения — защита канализационных систем, водостоков и водопроводов от замерзания. Для подобного использования понадобится система небольшого размера.

Греющий кабель и муфта для бытового применения

Как показывает практика, для выше перечисленных целей подойдет греющий кабель для водопровода мощностью больше 50 — 60 Ватт на метр. А вот лишняя мощность – это выброшенные на ветер деньги в буквальном смысле. Указанной мощности будет достаточно, чтобы растопить лед и снег, а также сэкономить. Мощный кабель греющий для канализации или водостоков потребляет много электричества, за которое приходится платить.

Это полезно знать! Саморегулирующийся кабель, который пользуется сегодня большой популярностью, имеет обычно два главных показателя – рабочая мощность и мощность в состоянии покоя. Оба показателя обозначаются на поверхности кабеля.

Таким образом, важность греющего кабеля для систем водоснабжения, водостоков и канализации – на лицо. Подбирайте правильно провод, чтобы навсегда забыть о замерзании водопровода и низком напоре воды!
