Правила монтажа кондиционеров. Наружный блок кондиционера: установка и эксплуатация.

Содержание статьи


При покупке современной сплит-системы на первый план встает вопрос ее монтажа и подключения. Обычно сервисные службы предлагают достаточно дорогостоящую помощь. Альтернативным решением может стать подключение кондиционера своими руками. Данная процедура кажется достаточно сложной и трудоемкой, однако, это только на первый взгляд. На самом же деле произвести ее вполне под силу обычному потребителю.

Перед тем, как приобрести навыки самостоятельного подключения, необходимо предварительно ознакомиться с принципами работы сплит-системы.

Основные принципы работы

Чтобы произвести установку верно и не допустить критических ошибок, надо хорошо знать, каким образом производится работа устройства.

  1. Основная деталь прибора – хладагент. Обычно им является фреон. Хладагент постепенно поступает в контейнер испарителя. Там фреон подвергается тепловой обработке, происходит его расширение и испарение. Тем самым хладагент потребляет излишнее тепло.
  2. Излишняя влага поступает в виде конденсата на радиатор, оттуда перетекает в специальный контейнер и через него удаляется из устройства.
  3. Из испарительного отсека специальным компрессором происходит откачивание паров фреона. Хладагент подвергается повышению температуры и меняет свое состояние на туманно образное.
  4. Фреон попадает в отсек с находящимся в нем конденсатором. Там происходит снижение температуры хладагента, он переходит в жидкое состояние.
  5. Жидкий фреон снова попадает в отсек испарителя, и далее повторяется основной цикл работы прибора.

Чтобы монтаж и установка были совершены верно, перед тем, как подключить кондиционер самому рекомендуется понять и запомнить основные принципы работы кондиционера.

Основные нюансы при установке

Перед тем, как совершить установку оборудования, надо также ознакомиться и с основными требованиями к правильной работе:

  • Необходимо обязательно следить за состоянием трубы дренажа. Она не должна иметь дополнительных изломов и изгибов. Излишние изломы – отличная среда для возникновения болезнетворных бактерий.
  • Максимальная экономия электроэнергии. Стоит оградить компрессор от излишней нагрузки.
  • Выполнять процедуру установки наружного блока в наиболее прохладном месте. Его дополнительный нагрев обеспечивает излишнее потребление прибором электричества.
  • При установке требуется не допустить попадание пыли и грязи в систему.
  • Чтобы сэкономить электроэнергию и уменьшить нагрузку на компрессор, необходимо внутренний блок монтировать выше, чем наружный.
  • При работе надо стремиться не нарушить герметичность прибора и не допустить появления щелей. В противном случае это приведет к утечке хладагента.

Прежде чем произвести самостоятельное подключение кондиционера, рекомендуется ознакомиться с этими нюансами и соблюдать их при монтаже.

Выбор места установки

Перед проведением установки следует внимательно изучить требования к сплит-системе. Они изложены в инструкции к прибору.

Кондиционер не требует определенного места для установки, однако при его выборе стоит придерживаться следующих критериев:

  • Выбирать местоположение внутреннего и наружного блока следует с расчетом минимальной длины трассы. Если она будет составлять менее 6 м, то дополнительная дозаправка фреоном оборудования не потребуется. При небольшой ее длине будет уменьшено образование влаги и конденсата в устройстве.
  • При монтаже внутреннего блока следует учитывать расстояние блока от потолка. Оно должно составлять не менее 15 сантиметров. Расстояние до боковой стены должно быть выше 30 сантиметров.
  • Воздушные потоки должны циркулировать без препятствий, свободно на расстоянии не менее, чем 1,5 м.
  • Наружный блок также требует соблюдения основных правил при монтаже. Рекомендуется устанавливать его либо прямо под окном, либо с правой стороны от него.

Подключение кондиционера своими руками требует соблюдения основных требований к установке и правильному выбору места устройства. Только при соответствии всем этим требованиям можно гарантировать правильную и долговечную работу сплит – системы.

Длина трассы

При установке системы можно столкнуться с проблемой длины трассы. Следует максимально точно рассчитать ее длину для дальнейшей максимально эффективной работы кондиционера.

Помните, что после расчета оптимальной длины, следует добавить к ней 50 сантиметров. В этом случае можно не бояться производить монтаж с изгибами, не боясь повредить целостность труб.

Оптимальная длина не должна превышать 6 метров. Если при расчетах она получилась значительно выше, рекомендуется изменить схему расположения и произвести расчет заново.

При любой (как низкой, так и высокой) длине трассы, следует обязательно монтировать петлю. Она необходима для подавления вибраций.

После расчета длины следует приобрести комплект для подключения кондиционера. Его минимальная длина должна соответствовать примерно 1,5 метрам.

Инструменты

Для проведения процедуры самостоятельной установки потребуется наличие следующих инструментов:

  • Манометр
  • Тестер
  • Индикатор фазы электросети
  • Перфоратор
  • Долото для перфоратора с диаметром 10 см
  • Насос с системой вакуумирования
  • Ручной насос
  • Прибор для перерезания труб
  • Шабровка
  • Набор для развальцовки.

Процесс установки

Стоит ознакомиться с процессом монтажа и установки кондиционера. Необходимо соблюдать последовательность работ, а также необходимо осуществлять электрическое подключение кондиционера с соблюдением основных правил безопасности.

Установка наружного блока

Стоит отметить, что самостоятельная работа допустима только при установке на первом и втором этажах зданий. При большей высоте необходимо обратиться к специалистам. Альтернативой может послужить установка внешнего блока на лоджиях или балконах верхних этажей зданий.

Установка внешнего блока не требует дополнительных навыков и не вызывает трудностей в работе. Для оптимальной работы рекомендуется действовать в паре.

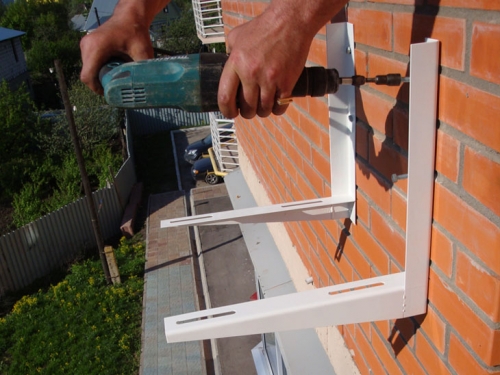

  • Сначала следует выбрать место для кронштейнов, установить и закрепить их.
  • Затем установить наружный блок на кронштейны и прикрепить его.

Установка внутреннего блока

Основные действия при монтаже блока внутри помещения:

  • Определение оптимального месторасположения
  • Установка электропроводки
  • Монтаж отверстия для коммуникаций
  • Прокладка трубопровода
  • Соединение блоков
  • Проверка системы на герметичность
  • Установление вакуума внутри кондиционера
  • Заполнение блока хладагентом
  • Подключение кондиционера к электросети
  • Проведение проверочной работы кондиционера
  • Изоляция жгута, проходящего между блоками
  • Закрытие отверстия в стене.

Перед проведением процедуры установки следует ознакомиться с основными требованиями:

  1. Запрещена установка блока в местах, препятствующих потоку воздуха (за шторами и занавесками)
  2. Запрещена установка над отопительными приборами
  3. Запрещена установка в помещениях с большим количеством электротехники, создающими помехи (так, электрические приборы в кухне создают помехи в работе кондиционера, поэтому устанавливать внутренний блок в данной комнате нецелесообразно)

Завершение установки

После завершения процедуры установки следует убедиться в правильности работы прибора. Для этого необходимо включить автомат-разъединитель. Прибор начнет работать в режиме проверки. Если данный режим не включился самостоятельно, следует включить его при помощи пульта управления. Если и в данном случае включить режим проверки невозможно, следует отключить устройство от сети и обратиться за помощью к специалистам.

Если система проверки кондиционера начала работу и была успешно завершена, стоит обратить внимание на воздушный поток. Если в квартиру поступает холодный воздух, жалюзи на внутреннем блоке приняли оптимальное положение и производят колебания, значит установка и монтаж сплит – системы были произведены верно. Можно приступить к стандартной эксплуатации прибора.

Чтобы кондиционер работал максимально долго, не возникало сбоев в работе, следует постоянно следить за состоянием прибора, вовремя производить его прочистку, дезинфекцию и дозаправку уровня хладагента фреона. При малейших неполадках в работе системы и снижении эффективности работы, следует отключить прибор от сети и провести его диагностику.


Сегодня обсудим, как установить кондиционер своими руками, касается наружного блока. Повремените звать альпиниста, попробуем из окна не выпасть. Фактически ведется запуск кондиционера, используя накопленный системой запас. Фреон изначально скоплен внешним блоком, после стыковки выпускают хладагент. Желательно измерить разность температур между точкой кипения и парами стороны низкого давление компрессора кондиционера. Коллектор содержит для разных марок фреонов шкалу, снабженную нужной информацией (первый параметр). Второй измеряется своими руками… Посмотрим, как самостоятельно установить кондиционер.

Последовательность действий при установке кондиционера

Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:

  1. Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
  2. Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.

Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.

Используют муфты – трубки большего диаметра. Имеется инструмент развальцовки на определенную длину. Трубка обработанным концом надевается на другую.

Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).

Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.

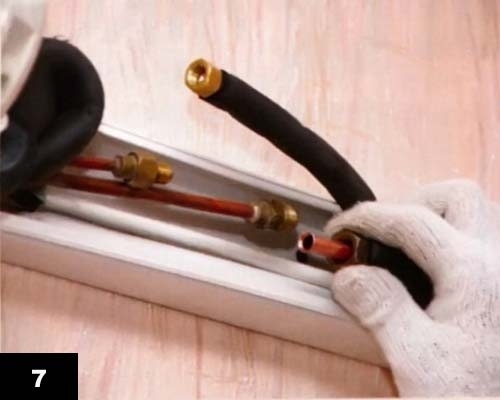

К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

Инструмент вакуумирования

Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой — хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.

В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.

Заправка фреоном кондиционера

Как в баке водонагревателя — начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.

Установка внешнего блока кондиционера

Отбросив в сторону альпинистов, героев-одиночек, установить кондиционер на стену будет сложно рядовому обывателю. Давайте смотреть. Типичный внешний блок входит посередине окон типичной высотки, от любой рамы получается 30 см до кронштейна. Небольшое расстояние мерками взрослого человека. Без усилий сможет мужчина продырявить стену перфоратором, забить анкеры. Сложность могут вызвать химические анкеры, под которые необходимо хорошенько прочистить отверстие, предваряя закладку клеящего вещества.

Однако методики применяются редко. Чаще используются традиционные стальные анкеры количеством четырех или более штук. Кронштейн незамысловатый, напоминает букву Г. На полках двух деталей четырьмя болтами — по два с каждой стороны — крепится внешний блок кондиционера. Важно достать крепления, тогда опасения вправе отбросить. Аналогично, с левого окна ведется процесс стыковки, запуска системы. Лучше, нежели склоняться с ключом, целуя подоконник, рискуя выпасть.

Вид монтажа наружного блока

Ставшая стандартной установка под окно имеет одно весомое преимущество: сравнительно просто водрузить внешний блок кондиционера. Затягивать болты сложно (далеко тянуться), открыть/закрыть вентили — проблема. Следовательно, демонтаж приржавевших креплений проходит непросто. Без страховки высовываться опасно. В случае установки между окнами, первое место сложностью занимает процесс водворения внешнего блока на кронштейны. Жители желают остудить квартиру летней порой, сверху громоздится этажерка внешних блоков.

Проще установить кондиционер на балкон, нигде в законодательстве нельзя найти запрет. Ходят слухи – потому что информационно-правовой портал власти поленились создать – запрещено ставить внешний блок на утепленной лоджии! Имейся три окна, одно прямо напротив оборудования, вроде бы можно ставить. Извиняемся за правовую неразбериху. Видимо, власти думают, раз незнание закона не освобождает от ответственности, вовсе незачем просвещать народ. Авось, дурак нарушит – можно будет подшить административное дело. Не верите? Попробуйте найти в поисковике номер закона, регламентирующего установку, исключая общие слова о необходимости согласования (на фасаде). Авторы бросили после получасового исследования.

Закон точно был, ходят слухи: текст отменили в 2013 году, форумчане гадают, что будет несоблюдающим нормы. Спрашивать адвокатов бесполезно, юристы разводят руками. Нормативная база города Москвы больше радует: документы имеются, но первой редакции. Понять, следуя поправкам, куда вносить новые строки, прочитать фрагмент невероятно сложно. Поэтому скажем: в 2007 году жильцов обязали согласовывать установку на фасадах любого инженерного оборудования, что дальше, Бог знает. Поэтому вопрос, как установить кондиционер своими руками, начали бы нормативной базой, затем перебирайте варианты. Заметьте: фирму-установщика вообще не интересует, ответственность несет собственник жилья.

Надеемся, внесли ясность, как установить кондиционер самостоятельно. Наиболее рьяным читателям рекомендуем самостоятельно посетить сайт mosopen.ru. Разброд и запутанная трактовке юридических терминов заставляют удивляться, что законность существует.

Пошаговое видео установки кондиционера

Стоимость установки кондиционера высока. Растет параллельно мощности. Вопрос подробно обсуждали, как назначение загадочных букв, усеявших таблицы монтажных фирм, сегодня посмотрим, что делают рабочие, что установка кондиционера своими руками становится делом сложным, затруднительным с финансовой точки зрения. Меж моделями различных фирм разница присутствует, но несущественная. Вот почему установка кондиционера Мицубиши мало отличается от Самсунг. Понятно, корейцы сейчас продвигают инверторные тихие, долговечные двигатели, стоит прежде смотреть гарантию. Сегодня стиральные машины, холодильники снаряжают 10-летним талоном гарантийным. Долгий срок, по нашим соображениям хороший кондиционер охлаждает дольше: заплачено больше, стоимость установки кусается.

Автомобильный кондиционер

Решим, куда установить кондиционер. Первым шагом эксперты Самсунг рекомендуют… проверить маркировку наружного, внешнего блоков, коробки на совпадение. Если ошибочно положили неправильный блок, установку кондиционера начинать нельзя. Внутренний блок крепится на специальную пластину большого размера. Однако здесь не обошлось без нюансов:

  1. Напольные внутренние блоки лишены права носить название, поскольку висят. Расстояние до паркета не должно превышать 15 см. Монтажная пластина (крепление кронштейна) меняет вид, из солидного размера стальной подложки становится планкой. Крепится преимущественно верхняя грань внутреннего блока кондиционера.
  2. Кассетные внутренние блоки кондиционеров популярны, благодаря возможности встраивания в навесной потолок. Нужно прочность перекрытия рассчитать, чтобы не убило сотрудников, обеспечить нужные отступы, эстетичный вид. Крепление ведется четырьмя резьбовыми штырями, загоняемых поглубже в бетон на гайки через амортизационные шайбы. Если демпферы убрать, допустить соприкосновение верхней стенки внутреннего блока кондиционера и потолка, уровень вибраций, шума возрастет, негативно сказываясь на рабочей, жилой атмосфере, попросту запрещено законами, стандартами сильно шуметь. Поднималась тема демпфирующих устройств вентиляторов, желающие проштудируют нужный раздел.

Внутренний блок нависает над головой. Расчет высоты кондиционера бесполезен. Единственно, необходимо выдержать указанные инструкцией расстояния от стен, потолка. При монтаже несущей пластины используется строительный уровень, позволяющий правильно выдержать углы. Особенно важно укрепить штыри кассетного блока, расположить узел строго горизонтально. Фиксация в последнем случае ведется контргайками. Процесс установки настенного внутреннего блока проблем не вызывает. Просто корпус вешается на подготовленный кронштейн.

Коммуникации кондиционера

Внутренний, наружный блоки соединяет связка коммуникаций, включающая:

Кабель протягивается от щитка внешнего блока до щитка внутреннего, расположившего надписанные клеммы. Каждое ушко надевается на фазу, землю, нейтраль. Кабель используется для наружного применения, стоит дороже привычного ПВС. Имеется одна жила заземления. Пояснялось, нулевой провод, земля — разные вещи, избегайте путаницы, менять местами, закрывать глаза будет неверной тактикой. Проводя три фазы, закупите кабель 5 жил. Выходные токи складываются, нюанс учитывают, осуществляя выбор провода. Если одна жила толще, нашли нуль (не земля). Нюансы учитываем, выбирая автомат защиты, типичные предохранители предотвратят несчастный случай.

Что касается электрики кондиционеров, используются типичные ушки. При необходимости монтажа провода нестандартной длины нарастим самостоятельно. Медная трубка идет комплектная, концы обрезаются, изнутри снимается фаска пригодным инструментом. Крепление ведется гайками. Развальцевать конец используется специальный инструмент, выгибающий трубку наружу конусом. После гайки накручиваются соосно, затягиваются ключом. Пользуйтесь подручным инструментом. Берите разводной ключ, газовых избегайте. Никаких уплотнителей типичная установка кондиционера не предусматривает, сила затяга указана руководством. Каждая трубка одета рубашкой, предотвращая теплообмен, обе вместе с проводом, дренажной трубкой сматываются вместе. Медные трубки неодинакового диаметра, упрощая монтаж.

С обратной стороны внутреннего блока имеются патрубки, каждый своего диаметра, закрытые заглушками. Обратите внимание: при протяжке коммуникаций сквозь стены одетые на развальцованные трубки гайки закрываются пластиковыми вставками, чтобы внутрь не набилась штукатурка. Дренажная трубка просто стыкуется внатяг, поверх заматывается изоляционной лентой. Установка кондиционера своими руками продолжается снаружи, где громоздкий блок иногда приходится водружать на опору высоко над землей. Обратите внимание: несмотря на наличие руководства, монтаж потребует наличия проекта. Работу осуществляют удостовериться, что стены выдержат нагрузку, теоретически. Практически, проектировщик просто рубит бабло.

Расстояние между внутренним и внешним блоком вдоль коммуникаций не превышает 5 метров. Отступление от правила переводит монтаж в разряд нестандартного, прибавляя стоимости. Максимальная длина коммуникаций указывается паспортом. По задумке дренаж спускается к земле, медные трубки достигают наружного блока. На практике забывают делать, поэтому конденсат орошает нижележащие предметы.

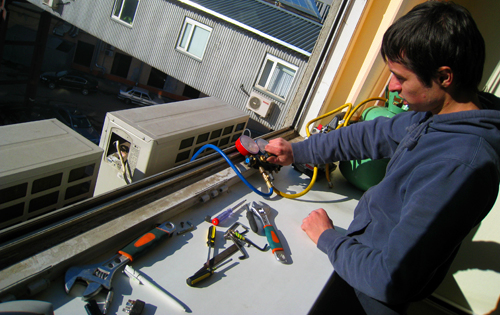

Заправка кондиционера

Ходят слухи: внутри наружного блока иногда имеется фреон… Побольше уверенности хотелось, установочное руководство ответ дает исчерпывающий, краны закрыты наглухо…

Порядок заправки кондиционера:

  1. Вначале осмотрите правильность монтажа. Оба патрубка имеют спрятанные под завинчивающимися крышками краны, трогать арматуру избегайте. Один разъем (обычно толстый) имеет вход под заправочный коллектор. Присоединяем левый шланг, центральный венчаем вакуумным насосом.
  2. Открыв левый вентиль, откачиваем воздух, ждем, пока стрелка покажет 0, продолжаем в течение 15 минут. Закроем кран. Вместо насоса подсоединяем баллон фреона заправить кондиционер.
  3. Наступило время снять крышки торцовых кранов внешнего блока. Под ними находятся гнезда чаще шестиугольной формы, откручиваемые специальным ключом (напоминает арматуру раскладного велосипеда выпуска СССР). Чтобы самостоятельно установить кондиционер, выверните на максимум краны. Сохраняя положение, будем вести эксплуатацию, крышки аккуратно верните.
  4. Открывайте левый кран коллектора, вентиль заправочного баллона. Заправка ведется, руководствуясь массой. Хотя бывают схемы (говорили выше), замеряющие перепад температур выпусканием фреона из внешнего блока в контур.

Заправка окончена, расчет мощности кондиционера разговор велся порталом. Представитель немногочисленного класса приборов, демонстрирующих КПД выше 1 (намного).

ГОСТ 26963

Начать следует разрешением. Приборы, облепляющие стену дома, согласовывают с многочисленными организациями. Прежде всего собственник. Человек обладает правами продать квартиру, не многоквартирный дом, живет много людей. Перед тем, как установить кондиционер, потребуется получить разрешение, (до согласования) позаботьтесь проект получить сертифицированной организации. Лишенные документации работы незаконны. Нравится расклад? Некоторые регионы обошла страшилка: уполномоченные администрацией бригады утюжат улицы, демонтируя самовольно установленное оборудование. Если установить кондиционер тайно, приедет вышка, изделие снимут. Процедуру возврата затрудняемся описать, пытайте жестко юристов. В стране некоторые люди более равные, нежели другие, поэтому на соседей равняться избегайте…

Согласно ГОСТ 26963, установка кондиционера ограничена рамками инструкции по эксплуатации. Правда, просто? Берешь, ставишь, однако замалчивается куча нормативных актов, запрещающих ставить кондиционер (равно другое оборудование):

  • если дом является памятником архитектуры;
  • если здание украшает фасадом центральную улицу;
  • если имеется художественная ценность строения…

Перечень ограничений длинный, стесняемся расписывать трудности, рекомендуем просто озадачить местную администрацию. Требуется испортить стену многоэтажки — достаточно будет получить разрешение ТСЖ. Например, антенне требуется согласие 100% жителей дома… всего лишь. На чужом имуществе нельзя обойтись без разрешения. На практике мало обращающих внимание.

Теперь мощность. Знаете, в фирмах, занимающихся установкой, величина маркируется цифрами диапазона 07-30. Причем повышение числа возносит небесам стоимость работ. Почему людей интересует самостоятельно установить кондиционер. Например, новоиспеченным владельцам 30-х моделей услуги установщика составят 20000 рублей. Понятно, редкий стиляга хочет платить сумму, либо желает знать, направление утекания денег. Во-первых, мощность. Большинство бессильно кусает локти, пытаясь правильно рассчитать параметр.

Монтер 90 lvl

Существуют онлайн калькуляторы, готовые программы Excel, позволяющие получить нужную цифру, введя пару-тройку чисел. Размеры помещения, число принтеров, ксероксов, прочей бытовой техники. Прелесть Excel в возможности приукрасить расчеты пользовательскими значениями, задав мощность. Читатели догадались: хладопроизводительность кондиционера призвана окупить избыток тепла, выделяемого техникой.

Сколько мощности требуется от кондиционера

В свете сказанного перед установкой кондиционера попытайтесь оценить потребности выработки холода. Могут помочь программы расчета мощности котла. Результаты можно использовать для расчета обогрева, кондиционирования. Теплопотери идут в направлении понижения температуры через стены. Причем величина пропорциональна именно разнице, сопротивлению строительных конструкций. Порядок действий:

Обратите внимание, расчет ведется, если потерпели неудачу, выполнив поиск программы расчета кондиционеров. Искомая цифра сразу дается в БТЕ/1000 (градируется в диапазоне 07-20 и выше). Маркировка содержит нужный параметр, столь интересный покупателям, установщикам. Переведем БТЕ/1000 в кВт. Нужно БТЕ умножить на 0,2931, получится искомая цифра. Расчет котлов отопления идет в кВт. Также упомянем, БТЕ — Британская тепловая единица, по-английски звучит British Thermal Unit.

Теперь читатели знают, «семерка» эквивалентна 2,0 кВт, «девятка» – 2,5 кВт. Подчеркиваем, у цифры связь с энергопотреблением опосредованная. Каждый хороший кондиционер произведет холода больше, нежели потребит электричества сети. Этим основана идея тепловых насосов, впрочем, постоянные читатели портала должны знать, подсказывать авторам. Пояснили порядок ведения расчета. Надеемся, читатели помогут друг другу ссылками онлайн-ресурсов… Посетите раздел, касающийся котлов, обогревателей, приводящий нужные адреса параллельно объяснениям процесса пользования калькуляторами.

Не доводилось видеть программы, учитывающие присутствие людей. Если помещение заполонила группа, на каждого человека добавим 100 Вт мощности кондиционера, сколько будет БТЕ, посчитайте! Для спортзалов цифру повысим до 300 Вт, люди занимаются физическим трудом, значит, кондиционеру придется попотеть больше. 80% затрачиваемой спортсменом энергии составляет образуемое тепло.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Давление фреона ниже нормы, придется дозаправить — отдельные хлопоты. После сборки мастер откачает воздух вакуумным насосом, затем просто откроет вентиль, позволяя хладагенту наполнить систему. Должно выдерживаться определенное давление системы. В кондиционерах теряет важность, на испарителе нет отрицательных температур, некритично, попади внутрь немного пара.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано — кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Установка кондиционеров зарубежными компаниями

Установка кондиционера зарубежным мастером

Первое отличие: кондиционерами оборудуются дома бизнес класса. Утеряны ролики, демонстрирующие трущобы. Имеются шикарные условия установки внешнего блока кондиционера. Согласно данным тематических форумов, в Америке строительные, монтажные работы делают по лицензиям. На бригаду случается один профи по установке кондиционеров. Работать не обязан, приедет, посмотрит, уедет, без лицензии, разрешения работа не стоит ломаного гроша. Любопытный пример ведения строительства.

Внешний блок кондиционера ставится двумя способами:

  1. Попирая стойки на высоте фута над землей.
  2. Невысоко на стене, внешний блок кондиционера без проблем достанут двое крепких парней, купившие лестницу или пикап.

Российская проблема разрешения государственных организаций отпадает. Пропадает проблема городов. Полагаем, крыши оснащают HVAC. Отличие сплит-систем небольшое. Интересующихся направляем читать ранние обзоры портала ВашТехник. Первое привлекающее взгляд – коммуникации. Американка используется везде, США кладут того более оригинальным способом:

  • Короткие трубки внутреннего блока пробивают стену.
  • Снаружи монтируется дополнительный пакет, ровно до внешнего блока.
  • Далее, см. РФ.

Напомним, у корейцев гайки наружу не выносят.

Вальцевание упустил оператор, полагаем, трубки нарезаются по месту. Специальным инструментом концы оборудуются гайками. Коммуникации охвачены защитной оболочкой, предотвращающей теплообмен со средой. Дренажный шланг достигает сточной системы: культурно, не орошает головы прохожим.

Со стороны внутреннего блока доступно сменить боковину, откуда конденсат будет стекать. Зачем делается, сказать сложно. Видимо, удобнее завести дренаж, достигнув канализации. Для изменения боковины стока снимают внешнюю крышку; шланг, пробка меняются местами. Электрическая проводка ведется 4-жильным кабелем толще 16 калибра.

Примечание. США принята система калибровки кабеля, тонким жилам соответствует больший номер. Сложилось исторически, преимущественно в США. Кабель катали станком, пропуская через все более мелкие отверстия. Соответственно, 16 калибр прошел операцию 16 раз.

Провод подводит питание, передает сигналы управления. Берется кабель с цветной оплеткой, делающий ясными обозначения: разводка внутреннего блока соответствует внешнему. Земля (GND), цифры 1-3 (фазы). Чтобы провести монтаж, снимается щиток. На внутреннем блоке небольшая крышка привинчена шурупами, в правой части, на внешнем – стальной уступ правой боковины корпуса. Питание ведется, минуя внутренний блок. Отличий не наблюдаем.

США демонстрирует два отличия супротив родины Шаляпина:

  • Местоположение внешнего блока, который аккуратно ставят, снимают, не изобретаются ужасающие методы, наподобие сдергивания ящика автомобильной тягой посредством троса на землю. Иногда вовсе корпус подпирается четырьмя прочными стойками, выступающими из почвы ориентировочно на фут.
  • Дренажный шланг заводится в канализацию. Кстати, мера касается перепускных клапанов водонагревателей.

Последовательность установки кондиционера

Начинается стойкам, процесс установки кинооператор вырезал. Полагаем, типичные винтовые сваи, остальное занимает слишком много времени. Бетон набирает прочность 28 суток. Хотя в данной ситуации такая точная выдержка стандартов, быть может, необязательна. Кстати, поверх свайно-винтовой фундамента ставят дачные дома. Важно при установке избежать повреждений антикоррозийного слоя металла. В противном случае ржа съест арматуру сваи, внешний блок упадет. Монтируя дома, соблюдают тонкости расчета грунта, ветровой нагрузки, полагаем, доводы неважны массе 25 кг, представленных ящиком кондиционера. Лишь бы кроты, крысы почву перестали рыть.

Внутренний блок вешается на крепежную пластину, которую предварительно нужно еще снять с задней стенки. В США дома из сандвич-панелей, шурупы вкручиваются в стены без усилий. Под коммуникации тонким сверлом делается сквозное отверстие в месте, где нет проводки. Затем сверлом Форстнера диаметр доводится до нужного. Чтобы прошли обе медные трубки, кабель и дренажный шланг.

Процесс запуска до боли знаком нашим постоянным читателям. Технологическая карта указана в инструкции:

Добавим, в Америке распространены сплит-системы с несколькими внутренними блоками. Из правого бока внешнего блока торчит связка параллельных патрубков, по паре на каждую точку помещения испарителя. Процесс запуска мало отличается. Разве вакуумирование, азотирование будут длиться дольше. Видим: кондиционеры гармонично упрощают быт американцев, заселивших коттеджи, уродуют улицы городов России, где граждане ставят 2-3 слитки. Образно говоря, методика привнесена Азией. В Англии также встретим нечто подобное, в Нью-Йорке на центральных улицах не будет роя, сформированного мириадами уродливых ящиков.

США используются разновидности кондиционеров, называемые HVAC. Коренное отличие — вентилятор забирает воздух со всех боков кубического внешнего блока, выдувая через сетчатую крышку. В результате становится возможной установка кондиционера на крыше. Подход лишает улицы крупных городов уродливых ящиков, облепивших стены. Одновременно обеспечены людские потребности. Понятно, длина коммуникаций возрастает. Большинство заморских домов спланированы, благодаря схеме принудительной вентиляции. Крыши усеяны шахтами, где орудуют лопасти.

В наших реалиях каждый самодур, лень придумать вариант лучше, чем установить кондиционер напоказ. Объясняют здоровьем, другими причинами, избегают покупки моноблока, позволяющего заткнуть шлангом форточку. Некоторая часть хозяев догадывается украсить кондиционером пространство балкона. Годный выход, если соблюсти предписания.

Кстати, перед тем как установить кондиционер самостоятельно, определите местом. Монтаж фасадный потребует согласования. С балконами непросто, должно хозяину выполнить определенные условия. Ранее 2007 года самостоятельно установить кондиционер требовали законы согласно инструкции. С недавних пор рекомендуют пройти кучу организаций. Ходили слухи весной 2013: закон отменят, в точности затрудняются люди подвести нормативную подоплеку. Система правил запутана. Подумайте несколько раз, прежде чем установить кондиционер самостоятельно куда бы то ни было.

С тем, чтобы кондиционеры полностью оправдывали возлагаемые на них надежды, следует соблюдать три основные момента:

— выбирать такую модель, мощность которого соответствует характеристикам помещения (объём, количество техники и людей);

— правильно устанавливать кондиционеры (место установки);

— эксплуатировать их в полном соответствии с существующими правилами, своевременно выполняя весь комплекс профилактических мероприятий.

Остановимся подробнее на правилах установки кондиционеров, коснувшись боле детально сплит-систем. Как правило, основной причиной плохой работы систем кондиционирования воздуха или преждевременного их износа является неправильно произведенная установка. Этот факт может сократить до минимума ресурс любого, даже очень дорогого и качественного агрегата.

Основные требования и правила монтажа кондиционеров

Системы бытового кондиционирования воздуха типа сплит-система включают в себя два блока: внутренний и наружный. Случается, что внутренних блоков оказывается больше: три или даже четыре. Подобную комбинацию принято называть мультисплит-системой.

На внешний блок возлагается функция конденсатора, а внутренний играет роль испарителя. Соединение наружного и внутреннего блоков обеспечивается с помощью магистрали, включающей в себя провода управления и трубки, где циркулирует хладагент, которым является, как правило, фреон.

Еще одну важную деталь представляет собой дренажная трубка, подсоединяемая к внешнему блоку и обеспечивающая эвакуацию конденсированной влаги. В соответствии с существующими правилами, дренажная трубка должна соединяться с системой канализации.

Дизайн сплит-систем может быть различен (речь идет о цветовой гамме и форме элементов управления), но в компоновочном отношении все они совершенно идентичны. Принципы установки агрегата никоим образом не зависят от его дизайна. Поэтому при выборе места для установки блоков любого кондиционера в обязательном порядке следует учитывать:

— сторону горизонта, куда вы намереваетесь установить блок конденсатора;

— конструкцию и материал стен, на которые он будет устанавливаться;

— собственный вес блока;

— его доступность для проведения профилактических работ;

— наличие возможности по защите конденсатора ото льда и от атмосферных осадков.

Подбирая при покупке мощность сплит-системы, следует принимать во внимание суммарное выделение тепла в жилом помещении. Это зависит от:

— положения жилья относительно сторон горизонта;

— числа проживающих;

— мощности и числа электроприборов;

— количества отопительных батарей;

— наличия иных вентиляционных систем.

Порядок установки наружного блока

Перед тем, как начать устанавливать наружный блок, следует убедиться что, ограждение балкона или стена имеют необходимый запас прочности для веса конкретного варианта оборудования, масса которого может достигать даже 60 кг в случае использования мощных моделей. Запас прочности стен и элементов крепления, кронштейнов, винтов и дюбелей должен быть не менее чем двукратным. Наружная стена современных многоэтажных домов может иметь утепление из слоя пенопласта, или фасад дома может быть вентилируемым. В таком случае кронштейны необходимо крепить не к утеплителю, а к самой стене.

Зачастую в нынешних домах наружные ограждающие балкон стены изготовлены из газобетона. Этот материал имеет хорошие теплоизоляционные свойства, но он отличается хрупкостью и недостаточной прочностью. Если наружные стены вашего дома изготовлены из подобного материала, сплит-систему устанавливать на них не рекомендуется.

При контакте наружного блока с облицовочной частью типа вентилируемого фасада может возникнуть вибрация, что обусловливает появление дополнительного шума. Поэтому во время установки рекомендуется использовать специальные уплотнители демпфирующего типа. Обычно уровень шума работающего блока не превышает 26-28 Дб.

Конденсаторный блок должен устанавливаться строго горизонтально и без перекосов. Положение блока оказывает влияние на условия циркуляции хладагента. Желательно, чтобы имелся хороший обдув ветром. Местом, идеально подходящим наружного блока системы, является стена балконного ограждения или размещение его под навесом. Если квартира у вас находится на одном из верхних этажей, конденсаторный блок, входящий в состав сплит-системы, может быть размещен на крыше, но длина магистрали ни в коем случае не должна превышать 15 м, так как это может обусловить значительные потери холода в составе системы.

Водосток необходимо обустроить таким образом, чтобы капли конденсата не падали на проходящих людей. Хотя здесь необходимо повториться. В соответствии с правилами установки кондиционеров, водоотвод должен быть состыкован с канализацией.

Важно следить за тем, чтобы внешний блок системы отстоял от стены не менее чем на 10 см, в противном случае в жаркую погоду обдув компрессора будет плохим, в результате чего он может выйти из строя.

Наружные блоки обычно устанавливаются промышленными альпинистами ввиду наличия опасностей, присущим высотным работам.

Правила и требования при установке внутреннего блока

Монтажные работы, выполняемые внутри помещения, включают подвеску внутреннего блока системы, а также проводку магистральных путей. Отдельным вопросом также является укладка питающей электропроводки.

Кондиционер для жилого помещения потребляет до 2 кВт, а иногда и более. В связи с этим следует убедиться, что электропроводка вашей квартиры или дома рассчитана на подобную нагрузку. Если это требование не соблюдается, то от щитка необходимо проложить специальную линию со всеми необходимыми предохранителями. Это позволит уберечь ваше жилище от перегрева электропроводки и ее воспламенения.

Важным этапом работ является монтаж магистральных трубопроводов от наружного блока системы к тому месту, где будет устанавливаться внутренний блок. При этом прокладка магистрали может быть как внутренней с заделкой ее в стену, так и наружной. В последнем случае магистраль укладывается в короба.

При подборе места для подвески внутреннего блока системы должны учитываться следующие важные моменты:

— чем меньше расстояние, отделяющее внутренний блок от внешнего, тем более эффективной является работа всей системы в целом и тем меньше уровень возникающих потерь;

— испаритель не должен заслоняться предметами, мешающими движению воздуха: шторами, мебелью и т.д.;

Минимальное расстояние между мебелью и блоком должно быть 3 м и более;

— оборудование нельзя устанавливать над отопительными батареями;

Необходимо подумать о доступности блока для лиц, производящих сервисное обслуживание;

Нельзя производить навеску блока непосредственно над предметами мебели или вплотную к плоскости потолка;

— блок нельзя устанавливать так, чтобы поток воздуха был направлен на рабочее или спальное место, иначе это может быть чревато частыми простудными заболеваниями для людей, находящихся в помещении:

— необходимо учесть эстетизм подвески и элементов крепления, сочетаемость дизайна агрегата с интерьером.

Внутренние блоки могут быть настенными, — а их доля около 90%, — или потолочными, но в любом случае необходимо обеспечить геометрическую правильность и надежность его крепления. В зависимости от модификации кондиционера, блок крепится с помощью шурупов и кронштейнов к потолку или к стене. Кронштейны должны обязательно проверяться на прочность.

В том случае, когда для соединения внутреннего и внешнего блоков используется магистраль, необходимо произвести вакуумизацию соединений. При этом из них следует удалить влагу и воздух. Эти операции должны производиться с помощью специально предназначенного для этого оборудования.

Порядок действий при установке кондиционера

Основными этапами установки любого кондиционера являются:

1. Прокладка электропроводки для электропитания кондиционера.

2. Монтаж внешнего блока:

— подбор наиболее подходящего места, расположенного на высоте не менее 2 м над уровнем земли;

— крепление кронштейнов с использованием анкерных болтов;

— подвеска внешнего блока на предварительно укрепленные кронштейны;

—высверливание отверстий диаметром 50-60 мм в наружной стене для прокладки коммуникаций;

— укладка гидроизоляционного цилиндра и соединительных коммуникаций в отверстиях.

3. Подвеска внутреннего блока:

— подбор наиболее подходящего места (расстояние между блоками, расположенными снаружи и внутри помещения, может быть от 7 до 20 м, что определяется модификацией конкретного кондиционера);

— крепление кронштейнов;

— установка внутреннего блока.

4. Подключение проводок установки кондиционирования:

— установка короба (внутреннего или наружного);

— состыковка медных трубок для циркуляции хладагента и подключение электропроводки;

— удаление из системы влаги и воздуха — вакуумизация (операция продолжается не менее 45 мин, в ходе ее используется специальное оборудование).

5. Пробный пуск сплит-системы.
Обычно для этого целью используются специальное программно-аппаратное оборудование.

Типичные ошибки при установке кондиционеров

Случаи неправильной установки кондиционеров довольно распространены. Причина вполне понятна — это значительная стоимость услуг, оказываемых фирмами, специализирующимися на установке сплит-систем, и присутствие на этом рынке непрофессионалов. Зачастую стоимость монтажных работ, выполняемых обычно в течение 2-3 часов, равняется половине стоимости сплит-системы среднего класса, в результате чего владельцы кондиционеров нередко предпочитают обращаться к услугам несертифицированных специалистов или даже явных самоучек.

К наиболее типичным ошибкам во время установки сплит-системы относятся:

— чрезмерные перегибы трубок фреона или многократный перегиб этих трубок, что влечет за собой увеличение нагрузки на компрессор;

— установка конденсаторного блока на застекленной лоджии, что негативно сказывается на циркуляции воздуха;

— монтаж кондиционеров в помещениях, где имеются приборы, излучающие высокочастотные электромагнитные колебания: токарные или сверлильные станки, оборудование для сварки;

— установка испарительного блока с некоторым перекосом, что приводит к вытеканию конденсата на покрытие пола;

—монтаж испарительного блока над батареями или другими источниками тепла.

Если ошибки уже совершены, то необходимо понять их смысл и причину, а затем принять меры по их исправлению:

— если кондиционером создается сквозняк — поменять направление воздушного потока, изменив положение заслонок;

— когда кондиционер обеспечивает обогрев, на внешнем блоке формируется ледяной налет. Скорее всего, в устройстве нет системы, обеспечивающей автоматическую разморозку. Дайте вашему кондиционеру возможность поработать в режиме охлаждения, и налет постепенно растает;

— в жару кондиционер не дает необходимого эффекта — проверить и, в случае необходимости, прочистить фильтры, закрыть окна в помещении, выключить нагревательные приборы, заменить модификацию на более мощную;

— слабый поток воздуха — очистить фильтры агрегата;

— из испарителя сочится вода — скорее всего, закупорен дренажный канал, возможно наличие ледяной пробки. Следует вызвать мастера для прогрева агрегата;

— при работе кондиционера слышится посторонний шум. Это может свидетельствовать об износе подшипников или имеющейся разбалансировке вентилятора. Следует пригласить мастера для проведения диагностики и осуществления ремонта;

— сильное нагревание компрессора. Это свидетельствовать о снижении давления фреона. В этом случае необходимо произвести дозаправку кондиционера и проверить систему на герметичность (работа производится специалистом).

Таким образом, правильная установка сплит-системы является гарантией того, что кондиционер будет в полной мере справляться с возложенными на него задачами. Необходимое качество установки оборудования и эффективность его функционирования в состоянии обеспечить лишь настоящие профессионалы, работающие в данной области.

Самой распространенной проблемой, с которой нередко сталкиваются потребители в процессе эксплуатации настенных сплит-систем, является плохой вывод влаги по дренажной системе наружу, и возникновение неприятных запахов, источаемых внутренним блоком кондиционера. Нередки жалобы на то, что кондиционер часто отключается, так и не охладив воздух до нужной температуры. Какие могут причины возникновения этих проблем?

Правила установки внутреннего блока настенной сплит-системы

  • Первый важный момент.
    Внутренний блок настенного бытового кондиционера должен быть подвешен таким образом, чтобы от потолка до верхней кромки корпуса блока были зазоры не менее 10 см, и не менее 5 см от стены до боковой кромки корпуса. Во-первых, забор воздуха для охлаждения в настенных кондиционерах обычно осуществляется в верхней его части. Во-вторых, мастер-сервисник при кондиционера и должен иметь возможность беспрепятственно снимать внешний пластиковый кожух внутреннего блока. Если корпус блока будет подвешен почти вплотную к потолку, эта операция всегда столкнется с дополнительными трудностями, а иногда и вовсе может не получится снять внешний кожух.
  • Второй важный момент.
    Следите за тем, чтобы установщики подвесили внутренний блок кондиционера, выровняв его горизонтальное положение по уровню. Влага с радиаторной решетки внутри блока стекает в дренажную ванночку, и оттуда уже самотеком попадает в дренажную трубку. Если наружный блок будет перекошен вниз на противоположной стороне, то часть влаги будет скапливаться в этой части дренажной ванночки, что приведет к ее застаиванию (появление плесени, неприятного запах, и большему загрязнению), и вам потребуется дополнительно провести внутреннего блока, что приведет к увеличению проводимых работ.
  • Третий важный момент.
    Следите за тем, чтобы внутренний блок настенной сплит-системы не подвешивали далеко от наружной стены (не более 1.5. метров). Это важно соблюдать вот в какой связи – чаще всего влага с внутреннего блока выводится по дренажной трубке наружу (на улицу) без дополнительной помпы самотеком. Если расстояние от дренажной ванночки до конца трубки будет более 1.5 метров, могут возникнуть проблемы с вытеканием влаги наружу, а также в самой трубке будут часто возникать засоры. Последствия этого вы обнаружите быстро – влага будет капать из дренажной ванночки внутреннего блока прямо у вас в помещении. Если сливная дренажная трубка выводится в канализационный коллектор, требуйте, чтобы вам установили на нее специальный сильфон, который будет препятствовать попаданию запахов канализации по трубке внутрь помещения через внутренний блок кондиционера.
  • Для любителей скрытых проводок коммуникаций.
    Нередко по просьбе потребителей установщики осуществляют монтаж всех трубок сплит-системы в специальных штробах внутри стен, которые после установки кондиционера заделываются наружным покрытием стен. В этом случае установщики обязаны вам выдать схему скрытой проводки, на которой будут проставлены все размеры для ориентирования относительно нахождения коммуникаций внутри стены без вскрытия наружной отделки. И еще – в этих случаях мы настоятельно рекомендуем на дренажную трубку устанавливать специальную помпу, которая будет принудительно выгонять наружу дренажную влагу. С такой помпой у вас гораздо реже будут возникать ситуации застаивания влаги внутри трубки. Разумеется, если дренаж по трубке стекает самотеком, следите за тем, чтобы дренажная трубка всегда была проложена под наклоном в сторону вывода, нигде не имела перепадов и загибов.
  • Размещение внутреннего блока кондиционера относительно мебели и прочих предметов интерьера.
    Следите за тем, чтобы выходящий из кондиционера охлажденный (или подогретый) воздух попадал в пространство помещения беспрепятственно. То есть, не рекомендуется вешать внутренние блоки над высокими шкафами (которые нередко еще и имеют декоративные бортики). Дело в том, что датчик микроклимата на внутреннем блоке ориентируется на фактическую температуру воздуха вокруг внутреннего блока. Если выходящий из него воздух будет встречать препятствия и скапливаться преимущественно в этой зоне, создавая там заданный потребителем температурный режим, кондиционер будет «считать», что свою работу выполнил и отключится. При этом в самом помещении температурный микроклимат будет весьма далек от того, который вам необходим.

Контакты

Для связи с диспетчером или консультантами по вопросам обслуживания вашего кондиционера вы можете позвонить по телефону, отправить сообщение по электронной почте или через контактную форму нашего сайта.

Автономные кондиционеры, относящиеся к раздельно-агрегатному типу, обычно устанавливают специалисты, но они же утверждают, что установку кондиционеров в квартире вполне можно осуществить самостоятельно. Это не слишком трудоемкий процесс, с которым может справиться любой человек, обладающий минимальными техническими знаниями и навыками обращения со строительным инструментом. Главное при этом — соблюсти все технические требования и параметры, поскольку правильная установка и монтаж кондиционеров определяют долгосрочность и качество их работы.


При установке кондиционеров, прежде всего, следует помнить о мерах безопасности и не нарушать их.

Правила безопасности:

  1. Нельзя устанавливать кондиционер рядом с источниками тепла.
  2. Также нельзя располагать наружный блок вплотную к газовым магистралям.
  3. Рядом с кондиционером не должно быть легковоспламеняющихся веществ и активных химических соединений.
  4. Места для установки блоков должны быть достаточно прочными и надежными, чтобы выдерживать вес агрегатов.

Эти меры предосторожности обязательно нужно учитывать при выборе места расположения внутреннего и наружного блоков.

Кроме того, при монтаже должны соблюдаться и общие правила установки кондиционеров:

  1. Внутренний блок обязательно должен располагаться ниже потолка на 15 сантиметров.
  2. По бокам блока должно находиться свободное пространство шириной не менее 10 сантиметров.
  3. Внутренний блок рекомендуется крепить под наклоном в 3 — 5 градусов для создания свободного оттока конденсата.
  4. Для наружного блока также необходимо соблюдать нормы отступа от стен здания — минимум — 50 сантиметров.
  5. Внешний блок нельзя располагать под выступающими частями здания.
  6. Наружные коммуникации кондиционера не должны тянуться более чем на один метр.
  7. Разница в высоте между внутренним и наружным блоками не должна быть больше 3-х метров.

Инструмент, который понадобится для установки кондиционера

После того, как выбрано правильное расположение блоков, рекомендуется подобрать материалы и инструмент для установки кондиционеров. Для этого сначала стоит уточнить места прохождения и длину электропровода, дренажного шланга и трубок для хладагента. Трубки для хладагента используются только медные. Еще опытные мастера советуют работать только профессиональными инструментами, но, в основном, это относится к вальцовочным наборам. Вид перфоратора или дрели, буров и ключей зависит от характеристик поверхности, к которой будут крепиться блоки. В целом, в список необходимых инструментов нужно включить следующее:

Ударная дрель или мощный перфоратор;

Вальцовочный набор;

Вакуумный насос;

Наборы ключей и монтажных отверток;

Инструменты для обработки труб.

Критерии, по которым выбирают крепёж для установки кондиционера

А подбор материалов (кронштейны, крепеж, кабели, трубки) зависит от точных характеристик конкретного прибора. К любой модели непременно прилагается схема установки кондиционера, в которой приведены параметры, необходимые для сборки и установки агрегата.

Параметры кондиционера, определяющие выбор крепежных и проводящих материалов:

  1. Мощность;
  2. Вес каждого блока;
  3. Рабочее давление;
  4. Диаметры трубок и дренажей;
  5. Сечение электрического кабеля;
  6. Допустимая длина проводящих систем;
  7. Индивидуальные особенности конкретной модели.

После завершения подготовительных мероприятий можно приступать непосредственно к монтажу, который условно представляется несколькими этапами.

1 этап — прокладка трасс

  1. Трасса для электрокабеля к внутреннему блоку от источника питания, и затем к внешнему блоку от внутреннего.
  2. Трасса для дренажных трубок от обоих блоков. Чаще всего дренажные трубки выводят на улицу. Чтобы вода стекала по шлангу равномерно и без задержек, дренажный шланг необходимо проводить под наклоном в 3 градуса; этого легко добиться, смещая трассу на 3 сантиметра вниз на каждом метре длины шланга.
  3. Трасса для медных трубок между внутренним и наружным блоками не нуждается в наклоне, но должна вмещать теплоизоляционную оболочку для труб.

Для укладки коммуникаций в стены проводится создание трассы путем штробления, а саму проводку одевают в гофрированный шланг. Такая укладка — довольно трудоемкий процесс, и к тому же ухудшает доступ к коммуникациям в дальнейшем. Более предпочтительна поверхностная проводка с использованием кабель-канала или декоративного короба, который крепится к стене и легко распаковывается при необходимости.

После прокладки трасс выполняется сверление отверстия в наружной стене для вывода коммуникаций к наружному блоку, а затем проводят установку блоков.

2 этап — монтаж внутреннего блока

Установка кондиционеров внутри помещения требует особой тщательности. Предварительно для монтажа внутреннего блока к стене крепится монтажная пластина. При выборе креплений следует учесть вес блока и прочность материала стены. После надежной фиксации монтажной пластины на нее закрепляется и сам блок, причем таким образом, чтобы сохранялся доступ для подсоединения коммуникаций. У большинства моделей кондиционеров в инструкции указывается, что внутренний блок должен висеть под наклоном в 5 градусов. Если таких указаний нет, то специалисты все же советуют создать наклон в 3 градуса.

3 этап — монтаж наружного блока

Внешний блок крепится к наружной стене здания на кронштейны. Выбор кронштейна и крепежей должен учитывать не только вес блока, но и его многократное увеличение при обледенении, а также значительную вибрацию блока во время его работы и сильных порывов ветра, которую можно уменьшить применением анкерных болтов. Внешний блок должен стоять строго горизонтально и иметь сверху защитный козырек. Защитная решетка необязательна, но она тоже будет уменьшать сотрясение блока при стихийных катаклизмах. И еще очень важно проследить при установке, чтобы доступ к коммуникациям и приборам наружного блока всегда был свободным и беспроблемным.

После установки обоих блоков осуществляют подключение всех проводящих систем.

4 этап — подсоединение коммуникаций

  1. Сначала подключают электрокабели в строгом соответствии со схемой. Электрическая схема обычно присутствует или на самих блоках, или в инструкции пользователя.
  2. Соединение медных труб для хладагента должно быть герметичным, что достигается развальцовыванием конца трубок и применением обратных гаек с последующим заглаживанием обработанной поверхности. Затем медные трубы нужно обернуть теплоизоляционным материалом. Для надежности и плотности изоляции можно воспользоваться изоляционной лентой и клеем-герметиком.
  3. Вывод дренажного шланга на улицу можно провести той же трассой, что и медные трубки через то же отверстие. Мастера рекомендуют дренажный шлаг также одеть в гофрированную трубку.

5 этап — заполнение системы

После подключения коммуникаций из медных трубок вакуумным насосом откачивают воздух и заполняют их хладагентом, проверяя герметичность манометрическим коллектором. Если в течение часа не отмечается значительного роста давления, значит, контур герметичен и кондиционер готов к работе. Если же наблюдается повышение давления, то надо искать нарушения герметичности; проще всего это сделать, нанеся мыльную пену на места стыков.

После проверки работы прибора во всех режимах можно заделывать наружное отверстие и закрывать коммуникации.

Регулировка или установка ремня привода вентилятора

Кроме вышеперечисленных этапов в некоторых моделях кондиционеров может понадобиться регулировка или установка ремня привода вентилятора, который определяет скорость и устойчивость вращения лопастей, то есть, влияет на скорость и постоянство воздушного потока. Это действие выполняется до установки и укрепления блоков. Сама процедура эта несложная. На открытом блоке ослабляют болты крепления основания электродвигателя, затем натягивают ремень путем перемещения шкивов и основания двигателя в соответствующую сторону. После достижения нужного результата болты затягивают. После установки ремня кондиционера проверку его натяжения желательно провести через неделю и через месяц эксплуатации. Впрочем, большинство современных кондиционеров продаются уже полностью готовыми к эксплуатации, и не нуждающимися в дополнительной сборке.

По свидетельствам пользователей, если следовать подробной инструкции, то провести установку кондиционера дома не составит больших трудностей, надо только соблюдать все требования к конкретной модели агрегата. Хотя некоторые фирмы-производители подтверждают сохранение гарантии только при условии монтажа прибора сертифицированным специалистом. Об этом обстоятельстве стоит помнить и выяснять его сразу же при покупке.
