Содержание статьи

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.25 у. е.) за 1 литр, вы ежемесячно затратите на обогрев 100 м² около 7 тыс. рублей (125 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные обогреватели востребованы по сей день. Отсюда и цель статьи: доступным языком пояснить, как лучше сделать печь на отработке своими руками из металлопроката либо газового баллона. Здесь же вы найдете чертежи для изготовления разных конструкций.

Машинное масло, вдобавок загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается .

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете ). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

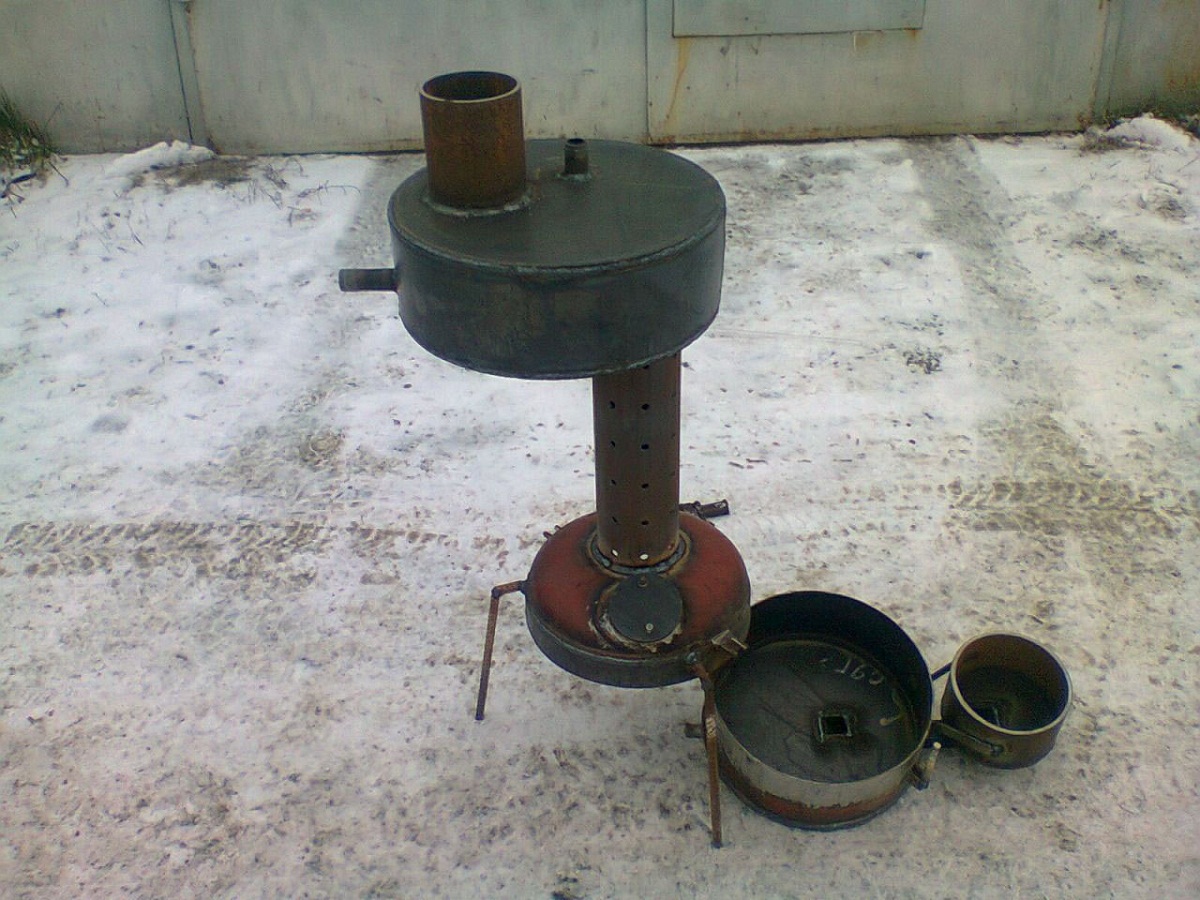

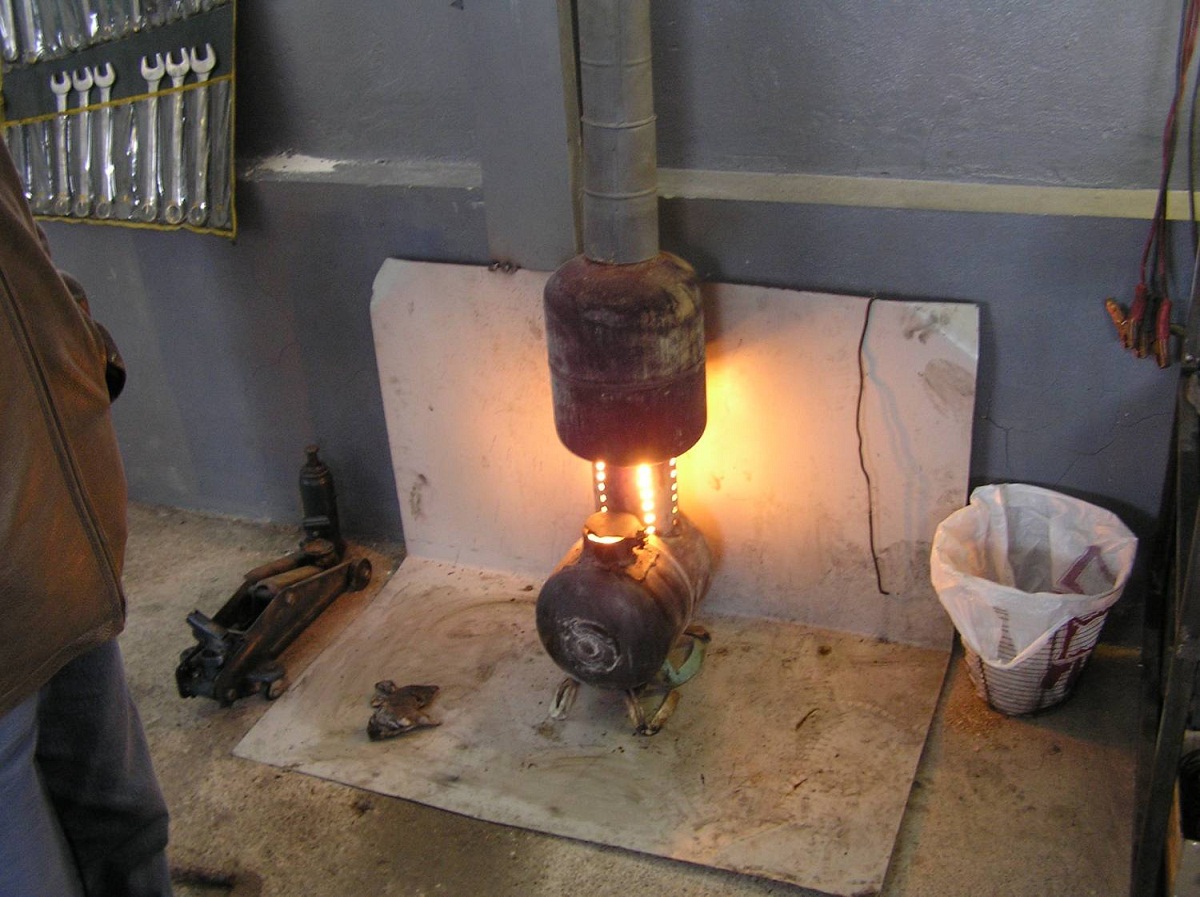

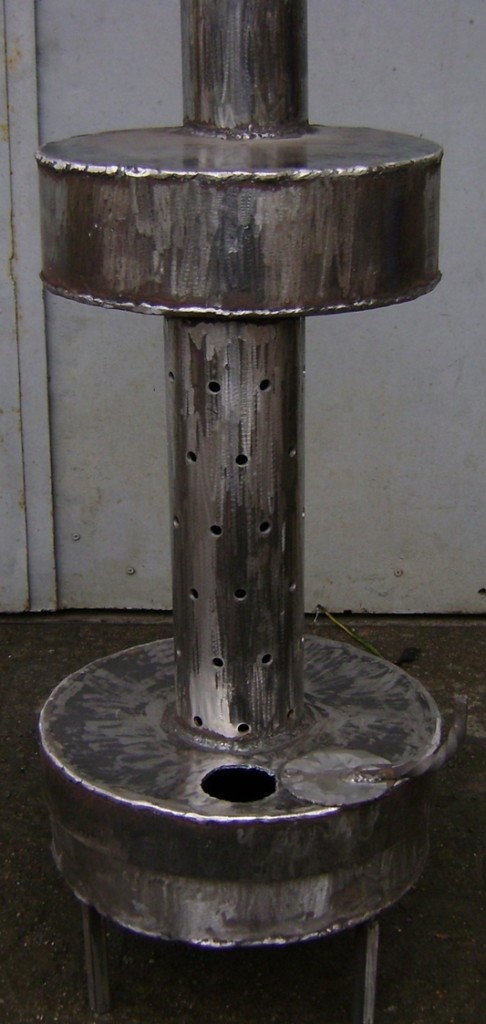

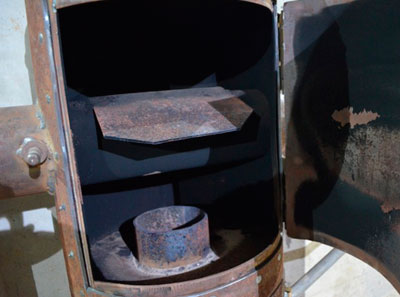

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Для справки. Верхняя камера – не обязательный атрибут отопителя. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник – экономайзер или внутрь обычной дровяной буржуйки.

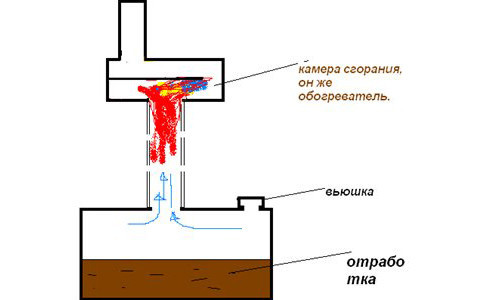

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

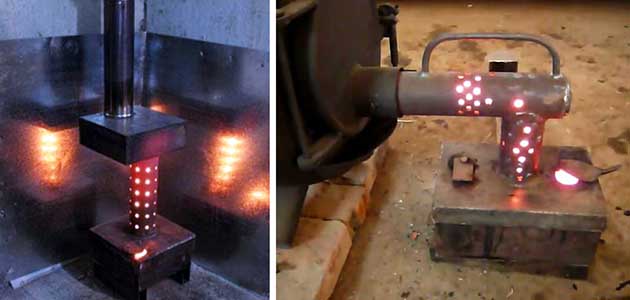

Хотя внешне отопители отличаются, но действуют по одному принципу

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;

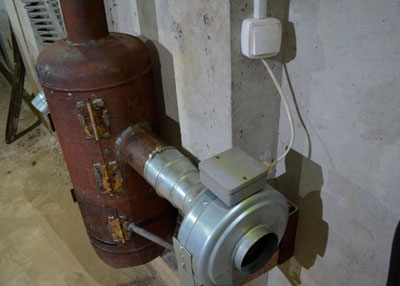

  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

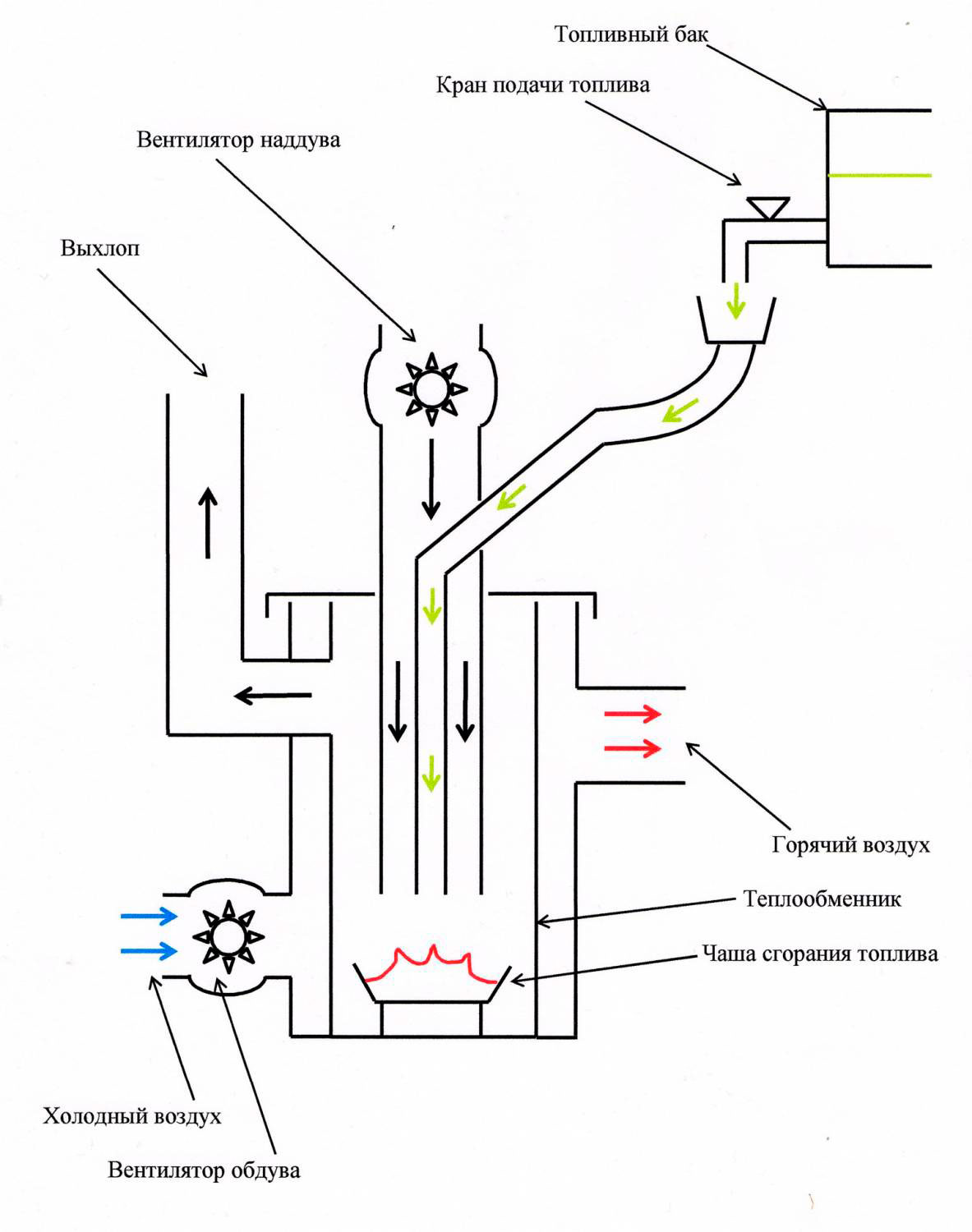

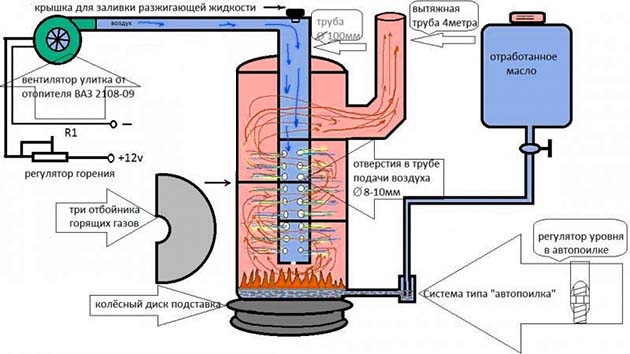

Схема капельницы с нижней подачей горючего

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

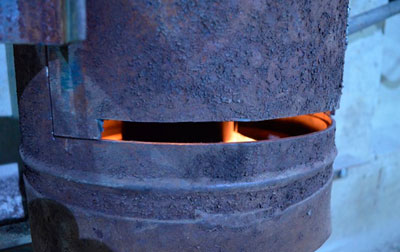

Пламя накаляет корпус агрегата в одном месте

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

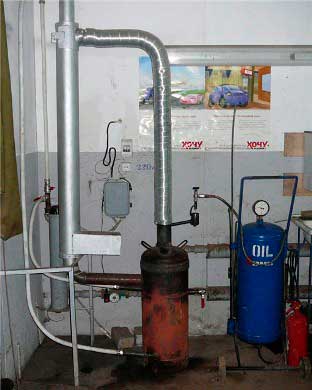

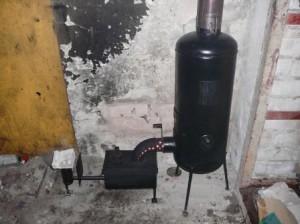

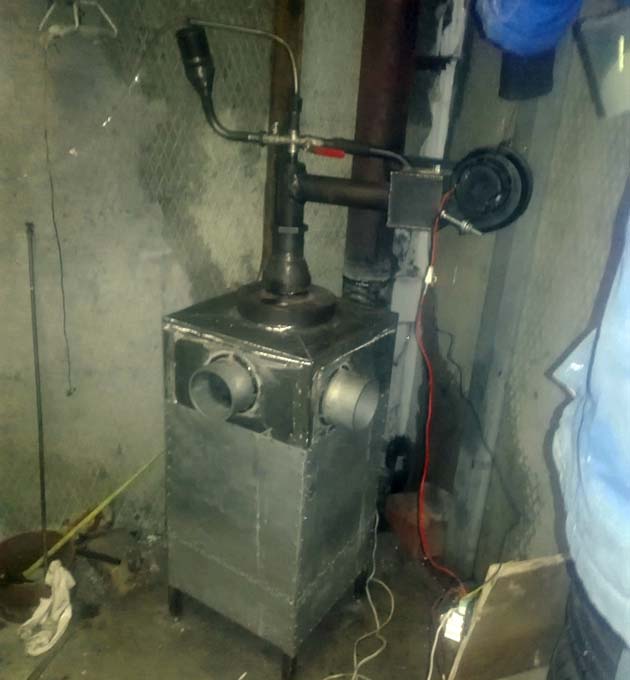

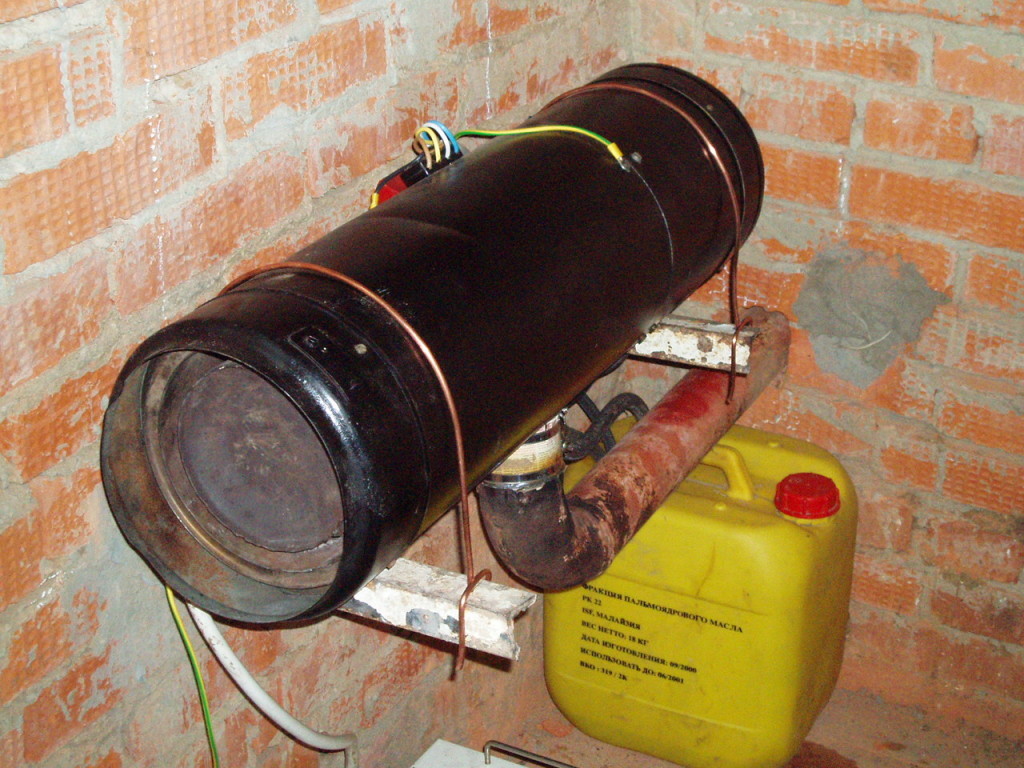

Котел, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

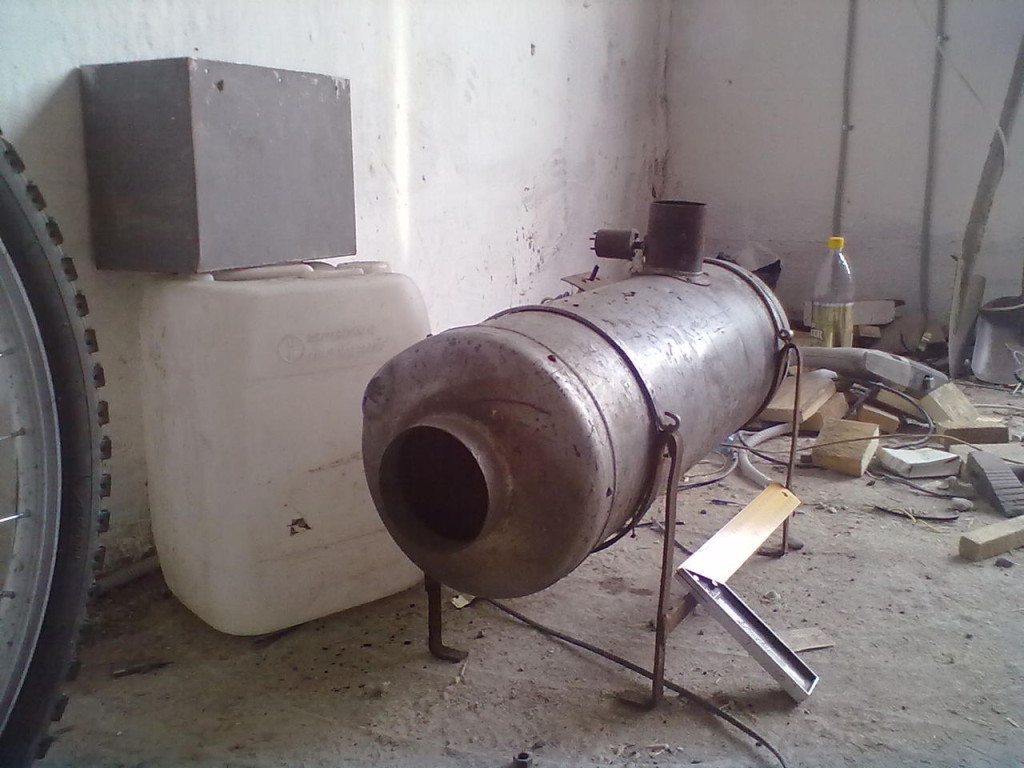

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата — произвольные и могут меняться при необходимости

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

  1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
  2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
  3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи поставил ребра из полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент.
Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

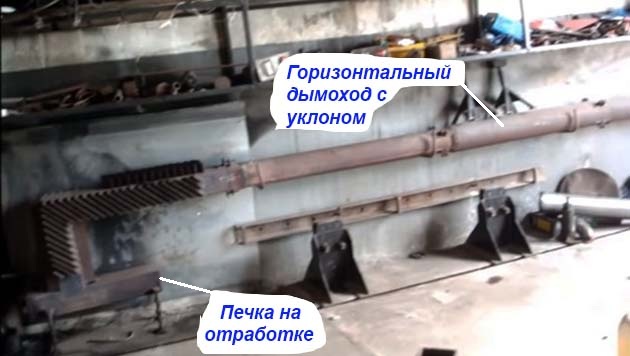

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

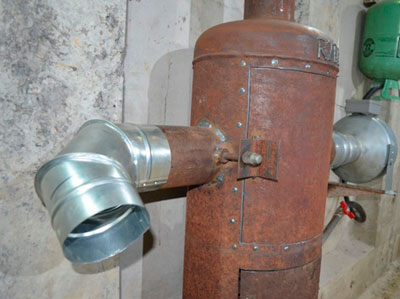

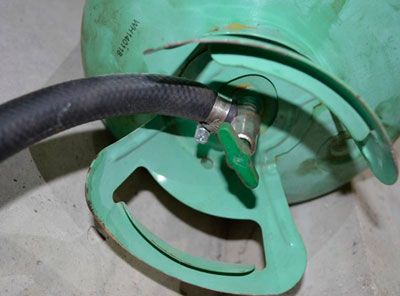

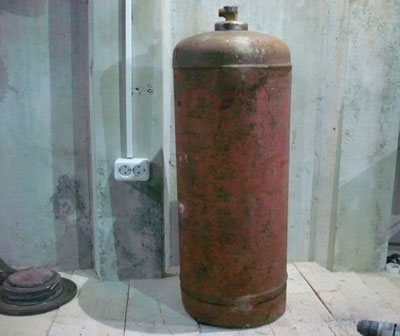

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3-10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

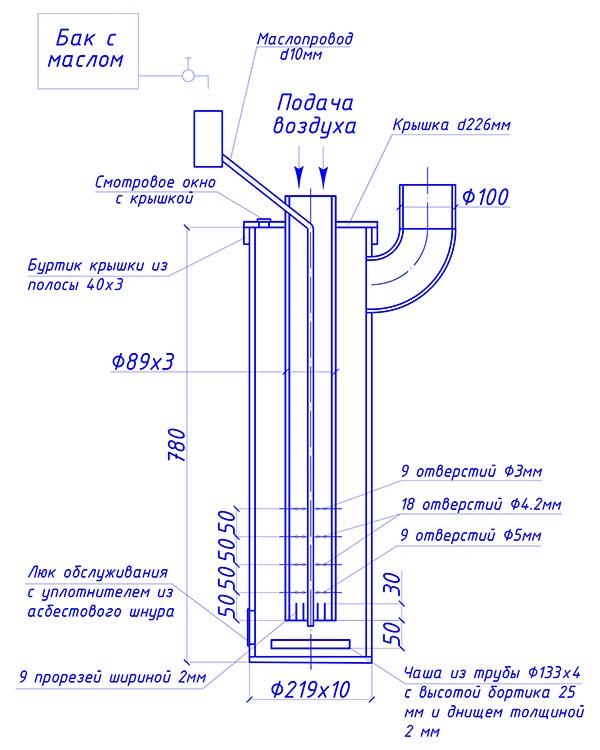

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8-10 мм.

Технология изготовления такая:

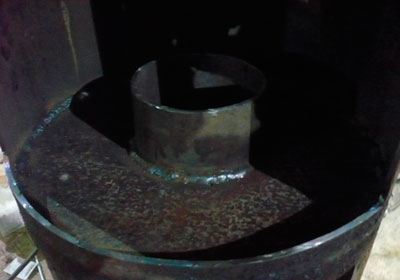

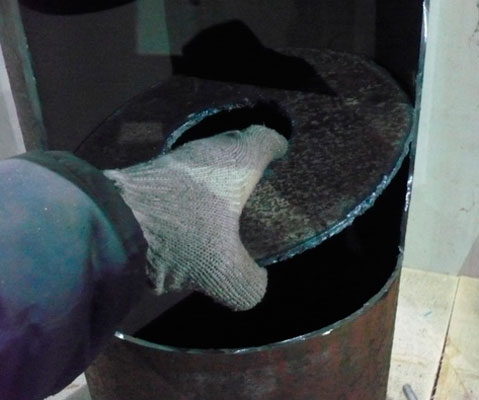

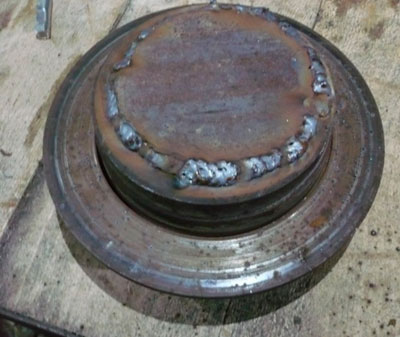

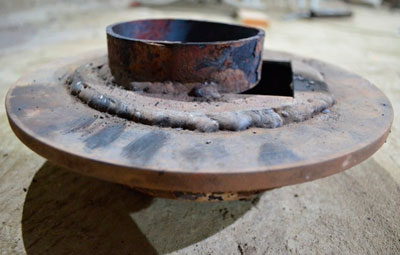

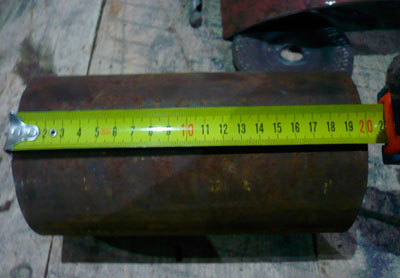

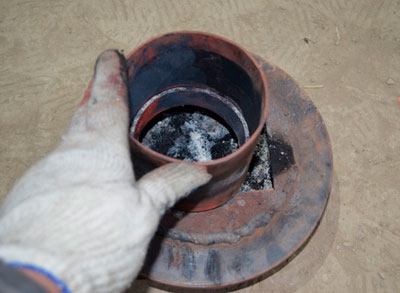

  1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.

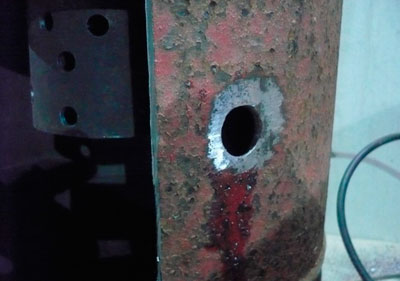

  2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).

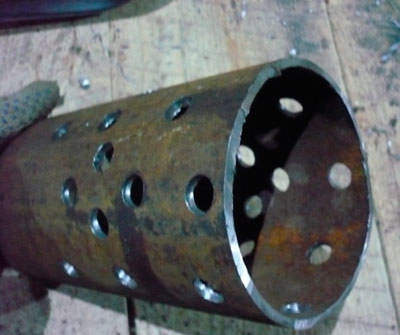

  3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
  4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
  5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

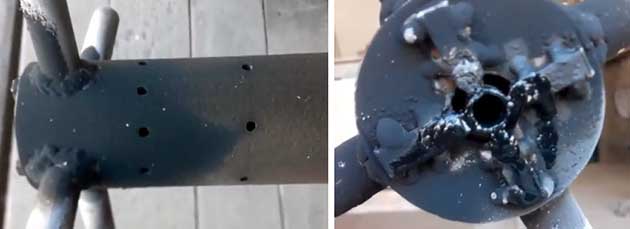

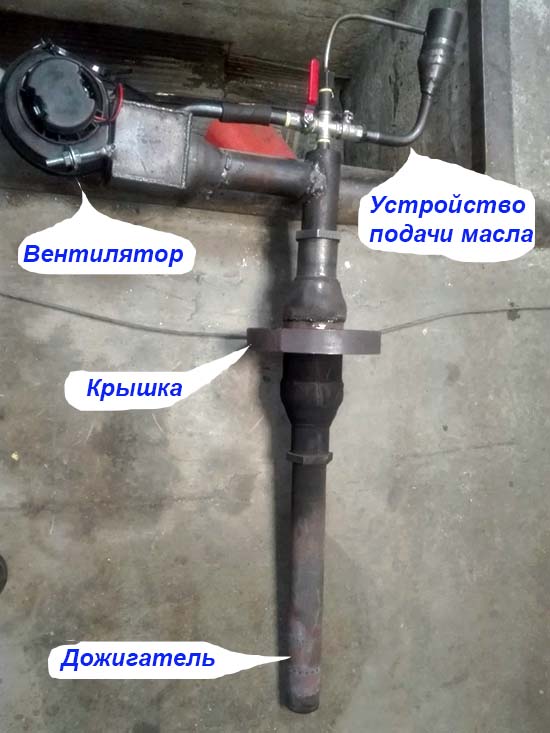

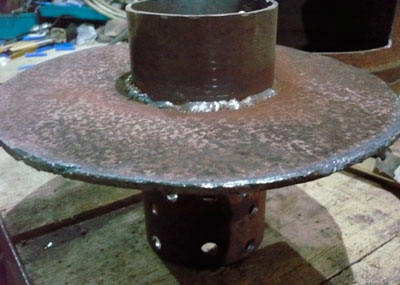

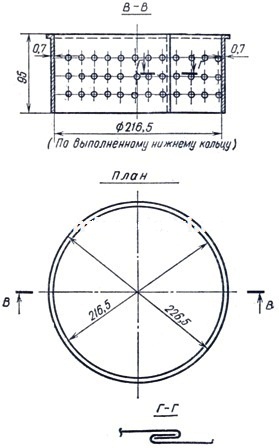

Дожигатель крупным планом — вид сбоку и с торца

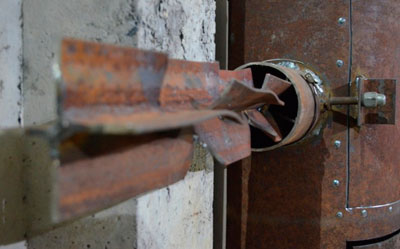

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме , где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Еще совет. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

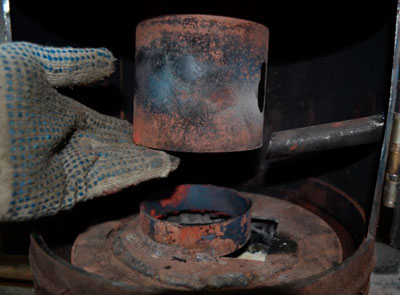

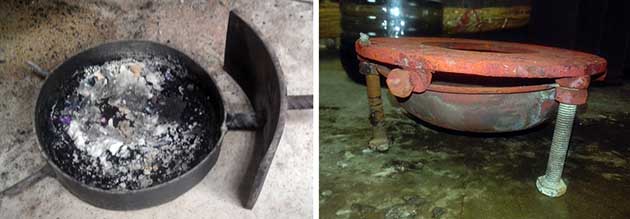

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

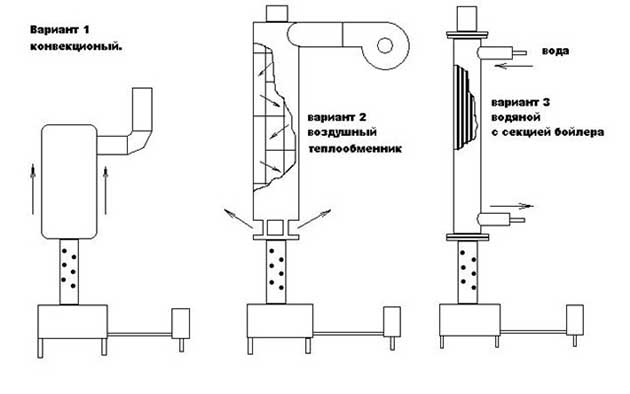

Схемы дымоходных теплообменникоа

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

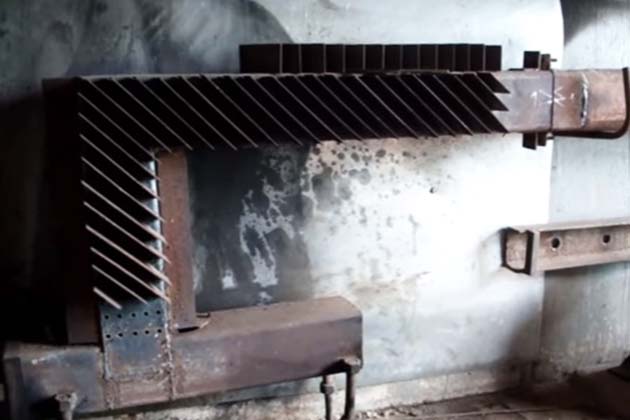

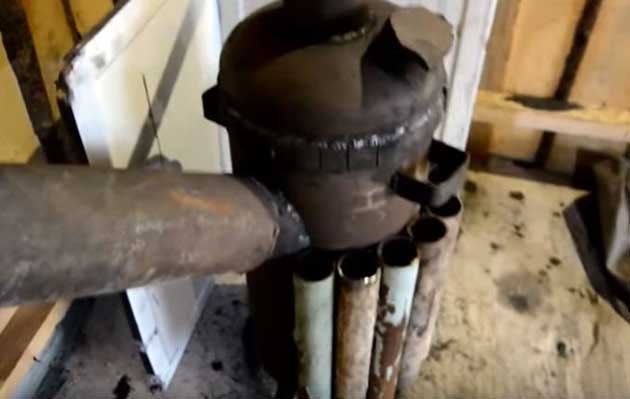

Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент.
Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема обвязки экономайзера с водяным отоплением

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3-4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

Среди огромного количества изготовленных самостоятельно обогревателей и печей упомянем довольно интересную конструкцию обогревателя, такую как печь работающую на масле отработанного типа. Почти у всех владельцев автомобилей в гараже имеется некоторое количество отработки масла. Для дальнейшей заливки в двигатель такое масло уже не пригодно, а вот как горючее для печи подойдет идеально.

Самодельные печи на отработанном масле: основные типы

Если смотреть на внешний вид печки которая работает на своего рода отходах, то такая печь не вызывает энтузиазма, но это только по внешнему виду. Почти все печи на отработке, которые сделанные самостоятельно не раз усовершенствовались и переделывались для более устойчивой работы и лучшего отдачи тепла. Для того чтоб оценить и понять надежность такой печи, необходимо хотя бы раз попробовать сделать ее собственными силами или испробовать уже готовую печку в сильный мороз.

Зачастую для себя делают самую простую и легкую по конструкции печку на отработке, но если есть желание можно изготовить и более сложную.

Сложные конструкции печей на отработке бывают 4 видов:

  • с надувом воздуха в камеру горения;
  • Печь банная на отработке с регулированной мощностью обогрева;
  • Печка на отработанном масле с наличием водяного контура или обдувом разогретой поверхности принудительного типа;
  • Печь капельная на отработке.

Плохая испаряемость и высокая вязкость отработанного масло значительно увеличивает пожарную безопасность печки, но все, же с легкостью поддается обслуживанию и заправке емкости, а так, же контролю над процессом горения и испарения тех газов, которые являются отработанными.

Для изготовления большинства вариантов печей на отработке понадобится: лист металла, толщина которого должна быть 3 или 4 миллиметра, болгарка с запасными дисками, работающими с металлом, аппарат для сварки, и электроды 4-ка.

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Такая конструкция печи на отработке сложная и тяжелая в изготовлении своими руками. Но при такой сложной и тяжелой конструкции дает легкость в управлении, качество прогорания и не имеет чувствительности к качеству масла.

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Перед тем как приступить к свариванию подготовленных элементов стоит потренироваться, на обрезках метала.

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

  • Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
  • Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
  • На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
  • Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для .

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

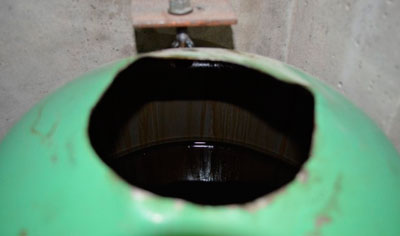

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м 2 . Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

  • Рулетка и уровень;
  • Напильник;
  • Болгарка;
  • Дрель;
  • Сварочный аппарат;
  • Газовый баллон;
  • Железные уголки;
  • Трубы для дымохода и горелки;
  • Емкость для топлива, но не менее 10 литров.

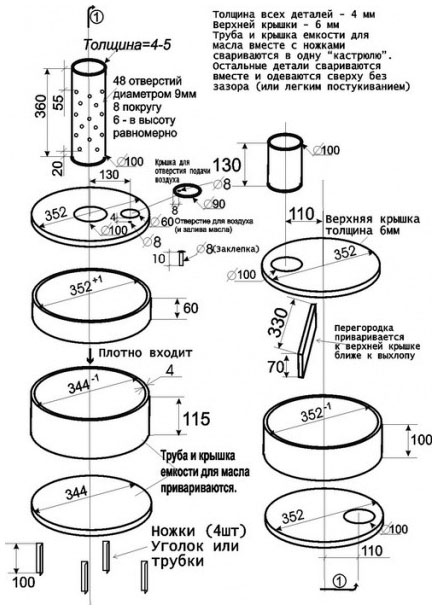

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

В проделанное отверстие вставляем трубу в вертикальном положении и привариваем ее. Чтоб труба стояла вертикально необходимо проверить и подогнать трубу уровнем.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Отметим то, что даже в самодельную печь, работающую на отработке ни в коем случае нельзя заливать масло не прошедшее очистку. В противном случае заливка не очищенного масла может привести к возгоранию и взрыву.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

Какими особенностями обладает печь-капельница

Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.

У собранной печки капельницы есть ряд преимуществ:

  • Экономия горючего;
  • Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
  • С легкость можно перенести;
  • Проста в использовании;
  • Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.

В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.

При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:

  • Установка печи должна проводиться в том помещении, где нет сквозняка;
  • Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
  • Запрещено применение воды для тушения или охлаждения печки.

Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.

Как работает печь на отработанном масле (видео)

Изготовление или покупка печи, которая работает на отработке возможно только в том случае, если у вас есть возможность недорого приобретать или обменивать топливо для нее. Конечно, учитывая современные условия рынка, найти до 200 л топлива возможно, но если вы часто используете печь, потребуется горючего гораздо больше, особенно если ваш источник тепла мощный. Поэтому, если вы собрались делать или приобретать подобную печь, обратите внимание на ее технические особенности.

Содержание

Печка на солярке обычно представляет собой компактное устройство, которое можно использовать в качестве обогревателя и для приготовления пищи. Небольшой вес конструкции позволяет переносить ее к месту использования, к примеру, при необходимости обеспечить обогрев теплицы. Миниатюрные печки на жидком топливе используются в качестве походных.

На фото переносная печь на солярке

Обогреватель, работающий на солярке, подходит для установки в свой гараж или мастерскую. В доме, даже дачном, его использование не приветствуется – при розжиге и затухании горения в помещение неизбежно попадут пары топлива и неприятный запах. Компактный автономный агрегат также используется в качестве аварийного источника тепла и для приготовления еды при отключении электроэнергии, причем еду можно готовить, установив печку на улице.

Помимо компактности и небольшого веса печь на солярке характеризуется экономичностью и высоким КПД. Топливо сгорает практически без выбросов в атмосферу и с высокой отдачей тепловой энергии. Этим агрегат на жидком топливе практичнее, чем классическая дровяная буржуйка.

В ходе эксплуатации следует внимательно следить за соблюдениями правил безопасности – поблизости от работающей печи нельзя размещать легковоспламеняющиеся предметы.

Чудо-печь

Агрегат может работать как на солярке, так и на керосине, причем керосиновый вариант отличается более высоким КПД и при эксплуатации неприятных запахов меньше. Производители предлагают печки мощностью от 1,8 до 5 кВт. Время непрерывной работы на одной заправке зависит от модели и составляет 6-28 часов.

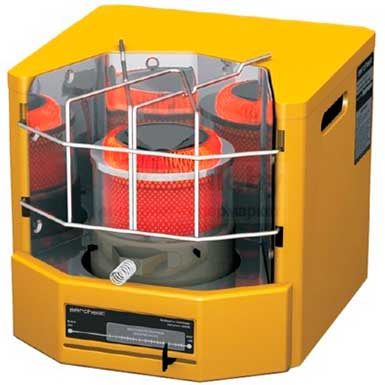

Пример чудо-печи – агрегат Солярогаз

Чудо-печка на солярке состоит из следующих элементов
:

  • корпус из жаростойкой стали, окрашенный порошковой краской (покрытие также устойчиво к нагреву);
  • съемный резервуар для топлива, оснащен клапаном;
  • отражатель (повышает эффективность теплоотдачи);
  • регулировочный винт;
  • горелка;
  • блок со сменным фитилем;
  • решетка (на нее можно ставить посуду для приготовления пищи, металлические емкости для нагрева воды).

Чтобы разжечь печку, необходимо установить топливный бак на место и залить в него горючее. Далее снимается решетка и горелка, в блок вставляется фитиль, снятые элементы устанавливаются обратно. После этого следует открыть подачу топлива, открутив регулировочный винт – солярка самотеком поступит в горелку. Подождав секунд 30-40, пока фитиль пропитывается топливом, разжигают печь.

Когда горение станет интенсивным, регулировочный винт следует закрутить до конца – после оседания пламени можно установить подходящую степень нагрева, поворачивая винт. Чтобы затушить печку, следует завернуть до конца регулировочный винт. Чудо печка на солярке расходует 150-400 м/л топлива в час, в зависимости от габаритов модели.

Пиролизная печь на дизельном топливе

Солярку можно использовать в качестве топлива для печи-«гантели». Такая конструкция чаще используется для создания отопителей, где сжигается отработанное масло. Печь-«гантеля» состоит из трех основных элементов – нижней камеры сгорания, верхней камеры сгорания (она же служит варочной панелью) и вертикальной перфорированной трубы между ними, где пары горючего смешиваются с кислородом.

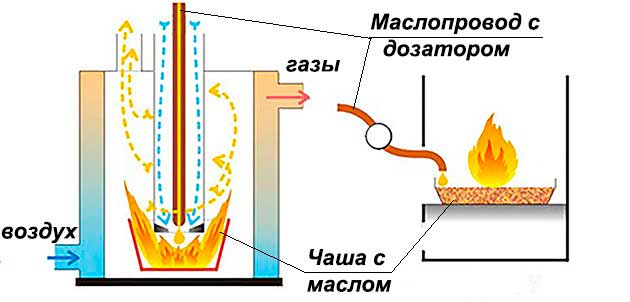

Принцип действия дизельного обогревателя

Подробную инструкцию на тему, можно найти на нашем сайте.

Печь-капельница

Самодельная капельная печка подходит для использования в нежилых помещениях.

Печь-капельница на жидком топливе

Печь на солярке своими руками монтируется в короткие сроки, если действовать следующим образом
:

  • на стену подвешивается медицинская грелка объемом 2 л, оснащенная двухметровым резиновым шлангом;
  • к концу шланга крепится согнутая под прямым углом трубка из меди длиной около 1,2 м;
  • резиновый шланг сгибается пополам, на сгиб устанавливается небольшая жестяная струбцина с винтом – она будет выполнять функцию регулятора подачи топлива, которое должно капать;
  • подготавливаются «топливные брикеты» форматом около 20х10х4 см – это могут быть куски старого ватного матраса или иная ветошь, причем тряпки придется скреплять тонкой проволокой, чтобы придать требуемую форму;
  • саму печку изготавливают из любой металлической емкости, удобно использовать половину бочки, наварив на нее плоскую крышку;
  • в боку печки прорезается отверстие и крепится дверца (размер отверстия небольшой, важно, чтобы проходил брикет), щели между корпусом и дверцей будут работать как поддувало;
  • отверстие под патрубок дымохода располагают подальше от дверцы, можно выполнить его в боку, чтобы сверху осталось больше пространства, которое можно использовать как варочную панель;
  • в крышке сверлится отверстие под медную трубку, его размещают по центру или со сдвигом подальше от трубы;
  • дымоход монтируют из жестяных труб.

Чертёж печи капельного типа

Обогреватель на солярке работает следующим образом: в грелку заливается топливо, в саму печку укладывается пропитанный соляркой брикет — горелка и поджигается. Подача топлива регулируется винтом на струбцине. Такой дизельный отопитель достаточно пожароопасен и при его работе не избежать сильного запаха солярки.

Дизельная печка для гаража или мастерской – удобный вариант, когда недоступны традиционные носители — газ и электричество, также, если есть возможность добывать недорогое топливо. Альтернативой служит буржуйка, но для запаса дров нужно много места.

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить , это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.
Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому должен монтироваться со строгим соблюдением правил пожарной безопасности.

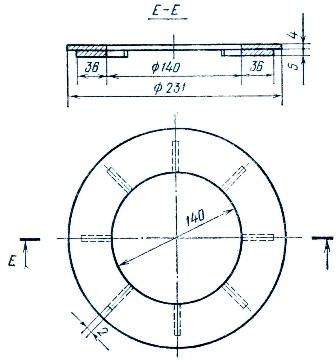

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм
, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками . Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной , мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:

  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры
сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку

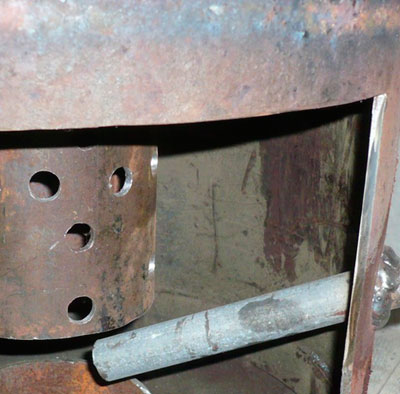

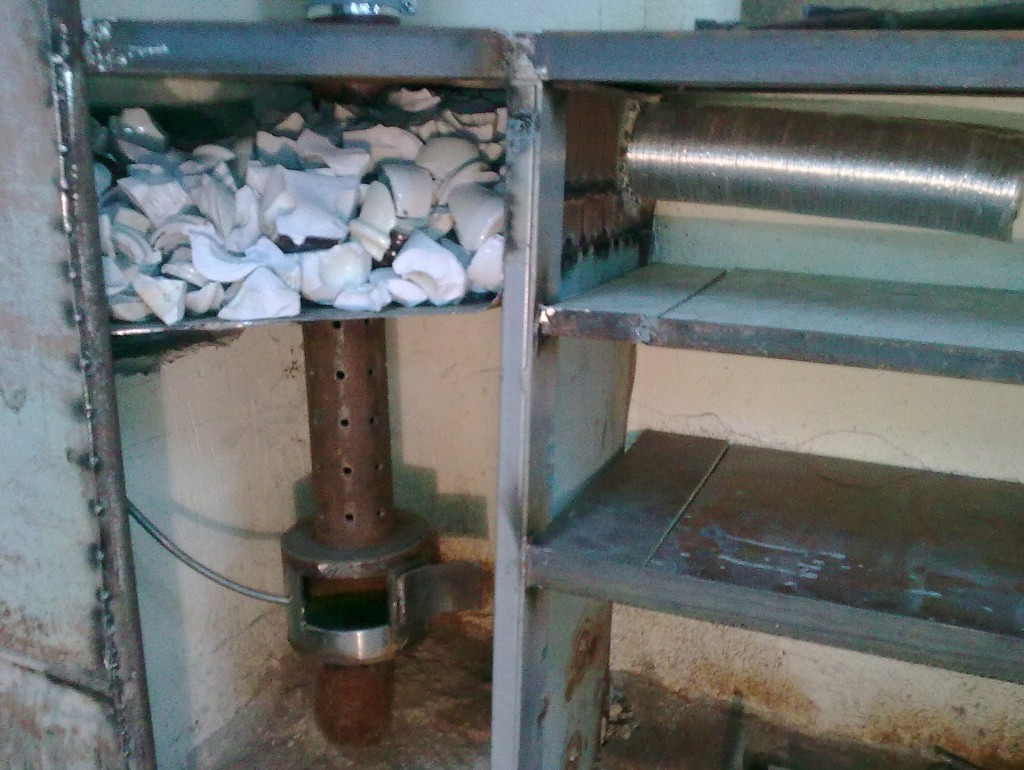

делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон

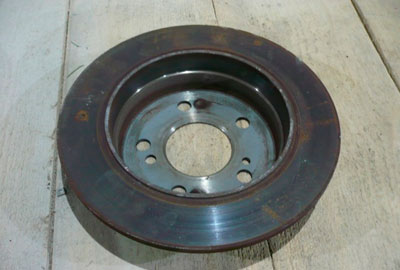

для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку,
чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку
с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта
необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.


В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла
должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

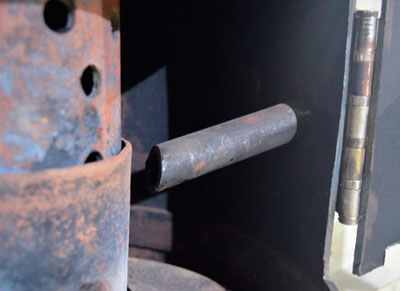

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

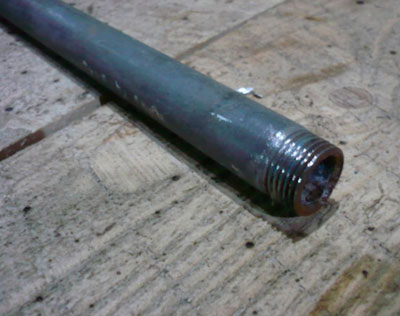

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль
. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

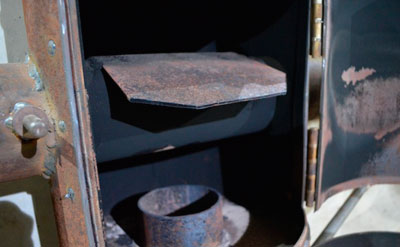

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

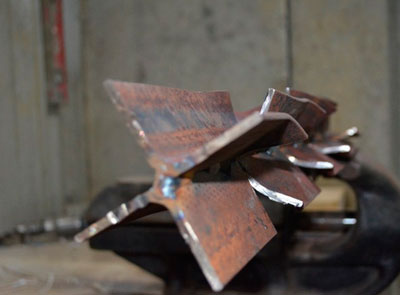

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

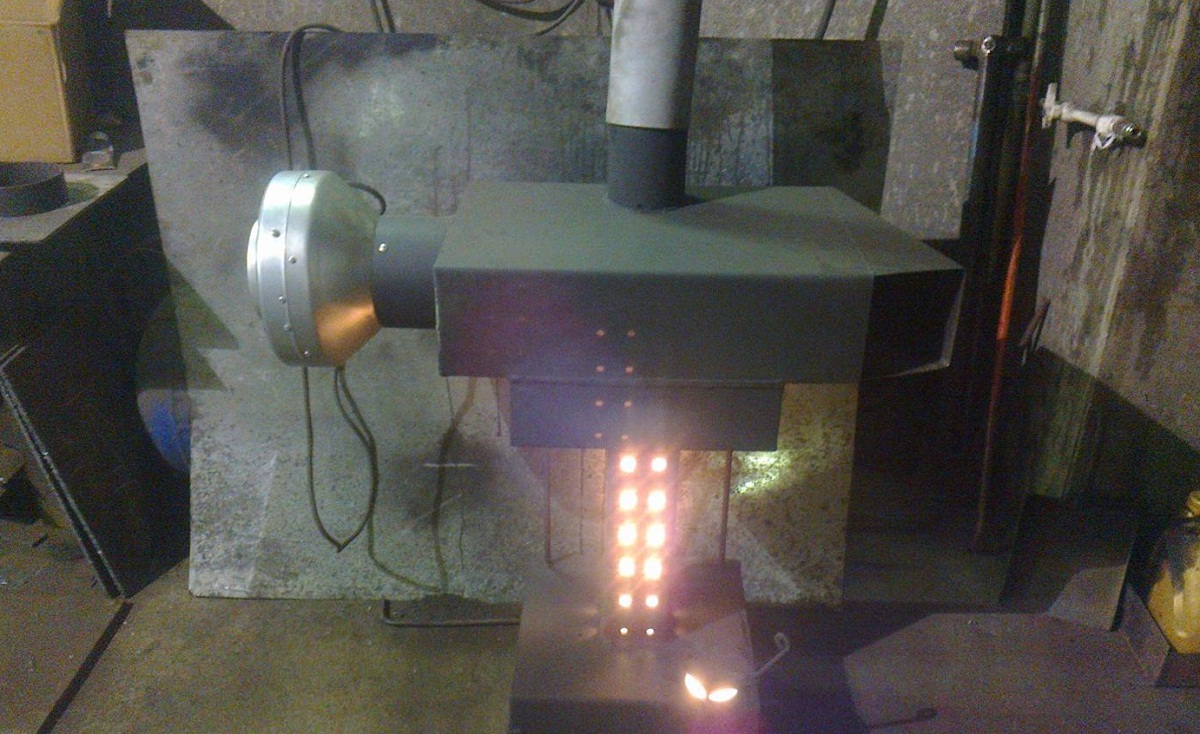

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

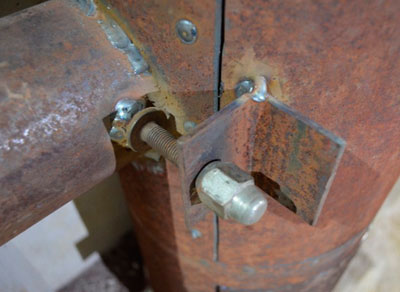

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

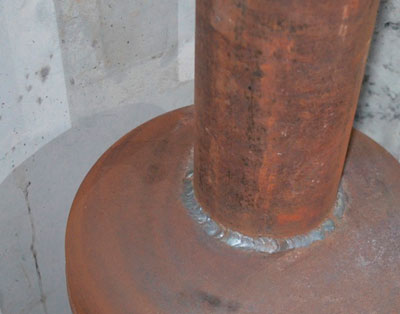

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.


Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и . В этом случае печь капельного типа может использоваться для отопления частного дома.

Сегодня главной проблемой отдаленных от больших городов дачных участков является отсутствие достаточного количества энергоресурсов. Порой людям трудно найти даже сухое дерево, в то время как подключение к подстанциям планируется в весьма отдаленном будущем. В таких случаях оптимальным вариантом может стать самодельная печь на солярке. Ее используют преимущественно в тех помещениях, где применение других типов отопления по тем или иным причинам невозможно. Главное, чтобы эти помещения хорошо вентилировались.

Для изготовления печи на солярке следует в первую очередь ознакомиться с принципом ее работы. Объем топливного бака рассчитан на 2 л горючего. Характерно, что при эксплуатации вопреки бытующему мнению практически ничего не выделяется – выхлопы образуются лишь при розжиге, поэтому его желательно проводить на улице.

Солярка подается из бака самотеком. Там она нагревается и образует газообразную смесь, поднимающуюся по мере нагрева в камеру сгорания.

Важно! Размещение всех деталей в камере должно быть компактным, чтобы горение солярки совершалось максимально равномерно.

В верхней части устанавливается спираль, способная нагреваться до 850ᵒС. Также следует позаботиться о дымоходе для вывода продуктов горения.

Вес наибольшей печи данного типа, сделанной в домашних условиях, составляет 6 кг.

Плюсы и минусы конструкции

Современная печь на солярке – это, прежде всего, безопасный и недорогой в обслуживании прибор, т. к. в камере сгорания все горючие элементы сгорают полностью.

К сильным сторонам такой печи можно отнести:

  • отсутствие вредных газов и испарений при эксплуатации;
  • безопасность – работающая печь может оставаться без присмотра;
  • незначительный расход топлива во время работы (ввиду высокой плотности);
  • эффективность;
  • возможность добавления в солярку биологического топлива (растительного масла, например);
  • легкость транспортировки;
  • возможность использования верхней части для приготовления пищи.

Минусов не так много
– стоимость солярки напрямую зависит от мировых цен на сырую нефть.

Если планируется соорудить печь на солярке своими руками, то принцип ее работы будет аналогичен описанному выше. Но сначала коротко о пожаробезопасности.

Техника безопасности при эксплуатации

  1. Нельзя устанавливать самодельную печь в невентилируемых помещениях или же со сквозняками.
  2. Запрещено держать рядом с работающей конструкцией горючие вещества.
  3. Необходимо позаботиться о свободном пространстве вокруг печи (не менее полуметра).
  4. Нельзя работать с легковоспламеняющимися веществами в непосредственной близости от прибора.

Теперь – непосредственно к изготовлению.

Что потребуется в работе

Перед началом монтажа позаботьтесь обо всем необходимом, в частности о:

  • листах стали толщиной 3 мм или металлической двухсот литровой бочке;
  • патрубке;
  • винтах;
  • газовом баллоне;
  • струбцине;
  • медицинской горелке;
  • электродрели;
  • медной трубе;
  • шланге;
  • сварочном аппарате.

Инструкция по изготовлению

В Сети есть немало инструкций, в деталях описывающих процедуру изготовления. Но такая печь бывает самых разных типов, у каждого из них свои преимущества и недостатки, поэтому несведущий человек нередко затрудняется с выбором подходящего варианта. Также при выборе той или иной модели нужно принимать во внимание условия будущей эксплуатации.

Самый оптимальный вариант для применения в домашних условиях. Изготовление не требует много времени, а готовая конструкция займет всего несколько квадратных метров пространства (если говорить о самом габаритном варианте). Но в большинстве случаев ее делают переносной, из-за чего она пользуется большой популярностью среди туристов при обогреве палаток.

Технология изготовления капельной конструкции выглядит следующим образом.

Первый этап.
Вначале берется медицинская горелка (ее емкость обычно не превышает два литра).

Второй этап.
Горелка оснащается резиновым шлангом с подсоединенной к нему медной трубкой соответствующего диаметра, после этого трубку изгибают под углом в 90ᵒС.

Третий этап.
Затем шланг следует согнуть пополам.

Четвертый этап.
Берется струбцина, оборудованная винтом, и крепится на сгиб.

Важно! Винт требуется для регулировки подачи топлива в горелку.

Если необходима капельная печь большего размера, то для изготовления нужно применять листовой металл. В этом случае конструкция будет состоять из пары вкладывающихся друг в друга частей и размещаться подальше от входной двери. Нужно помнить, что принцип работы подобных конструкций основывается на периодической подаче солярки в топливный бак. Это позволяет сооружать печи самых разных размеров и форм.

Есть еще один не менее популярный способ изготовления, основывающийся на использовании нескольких резервуаров, сообщающихся между собой перфорированными (то есть, с многочисленными отверстиями) трубами. При этом нижний резервуар служит не только топливным баком, но и топочной камерой. Вместительность такой конструкции внушительна – порядка 12 л. Для изготовления корпуса используются листы стали толщиной от 3 мм до 5 мм, что предотвращает прогорание стенок и, следовательно, увеличивает срок эксплуатации прибора.

В верхнем резервуаре проделывается отверстие с закрывающейся крышкой. К нижней части корпуса приваривается патрубок, на который устанавливается вытяжная труба. Для изготовления этой трубы необходимо использовать только оцинкованную сталь, поскольку температура этого элемента во время работы может достигать 250ᵒС. Если помещение, в котором устанавливается печка, имеет незначительную площадь, то верхнюю часть конструкции желательно сделать съемной для более удобной чистки.

Важно! Описанная ниже конструкция должна возводиться на бетонном фундаменте, к которому после сборки крепится металлическими анкерами.

Первый этап.
Вся процедура изготовления занимает не более двух-трех дней. Сначала размечаются и вырезаются все элементы для корпуса. Если для этого используется уже готовая стальная бочка, то в нижней ее части следует проделать небольшое отверстие и оборудовать его крышкой. Крышка обязательно должна быть герметичной, чтобы процесс горения был более устойчив.

Второй этап.
Из заранее приготовленных деталей собирается корпус (см. чертежи). Качество сварочных швов контролируется одним простым способом – с помощью мела и керосина. Он позволит выявить даже микроскопические отверстия. Суть этого способа в следующем: снаружи все стыки покрываются мелом, а изнутри – большим количеством керосина, который, как известно, с легкостью проникает во все трещины. Там, где металл потемнеет, и следует искать дефекты.

Третий этап.
Затем нужно приступить к изготовлению безнапорной горелки. Горелка должна состоять из двух элементов, надетых друг на друга, и иметь диаметр 21,6 см. Верхняя часть конструкции оборудуется металлической крышкой с вырезом, проделанным по центру. Боковые стенки покрываются пятью рядами отверстий. Возле днища врезается вытяжной патрубок и узел для подачи необходимого для сгорания топлива кислорода.

Узел представляет собой небольшую перфорированную трубку, закрытую сверху стальной пластиной. Узел крепится в нижней части конструкции вокруг выреза.

Все операции, которые следует выполнить при изготовлении, не требуют опыта обработки металла или специфических знаний.

Как работает безнапорная горелка

Солярка попадает в топочную камеру через трубопровод. Регулировка подачи топлива производится посредством запорной арматуры. Для розжига топлива используется отверстие, которое проделывалось для подачи воздуха. По достижении температуры, при которой стабилизируется горение топлива, появляется устойчивая тяга. Воздух смешивается с парами солярки под узлом, где, собственно, и происходит горение.

Ввиду резкого запаха солярки печь желательно устанавливать в нежилом помещении – к примеру, в гараже. Монтаж прибора следует проводить только в соответствии с описанными выше нормами пожаробезопасности. Согласно отзывам многочисленных владельцев подобных печей на солярке, средний расход составляет примерно 200-400 миллилитров в час.

Правильная эксплуатация печей

Самодельная печь может получиться вовсе не похожей на заводские модели, что объясняется очень просто: самостоятельно рассчитать все необходимые для этого параметры невозможно, поэтому порой проще модернизировать заводской вариант капельницей – механизмом, как уже говорилось, для периодического добавления топлива.

Видео – Печь на солярке
