Котлом длительного горения называется усовершенствованный вид твердотопливных котлов. Такие модели выпускаются для широкого спектра потребителей, и используются с целью отопления помещений разного назначения.

Их основой является принцип экономичного и длительного сжигания какого-либо твердого вида топлива: угля, дров, брикетов из древесины.

В случае применения угля, одной закладки будет вполне достаточно для того, чтобы аппарат мог функционировать на протяжении пяти суток.
А вот устройства, работающие на дровах, заметно уступают угольным, ведь самая большая длительность горения составляет примерно тридцать часов.

У твердотопливных котлов долгого горения есть несколько основных преимуществ:

  1. Достаточно высокоэффективное сжигание используемого топлива, а КПД составляет примерно 90%;
  2. Топка для закладки топлива имеет большие размеры;
  3. В окружающую среду выбрасывается небольшое количество углекислого газа;
  4. В преимущественном количестве моделей устроена электронная автоматика;
  5. Есть вентилятор подачи воздуха;
  6. Топливо потребляется в экономичном количестве.

Данные котлы представляют собой альтернативу отоплению при помощи газа.
Отопительный котел длительного горения или ТТ котел считается практичным и отличается простотой в использовании.

Кроме того, для него характерен сравнительно длительный срок эксплуатации.
К тому же это лучшие модели по таким показателям, как экологичность с экономичностью и количество потребляемого топлива.

На сегодняшний день на рынке производители представляют три разновидности:

  • классический;
  • шахтный.

Пиролизный

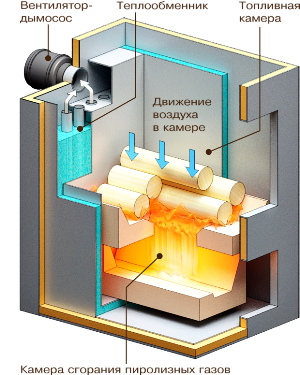

Твердотопливные пиролизные котлы
сверхдлительного горения работают по принципу сжигания древесного газа
, что выделяется при тлении дров. Их отличительной характеристикой является пламя, напоминающее пламя либо паяльной лампы, либо газовой горелки. В процессе горения температура внутри нижней камеры составляет около 12000 С
.

Благодаря тому, что сгорание происходит в направлении сверху вниз
, а главный теплообменник устроен в нижней части, осуществляется наиболее эффективная теплопередача, а также нагрев самого теплоносителя.

Основное преимущество
заключается в том, что на одной загрузке аппарат работает до полного выгорания топлива.
Прибор функционирует по принципу пиролизного сжигания, при котором недостаточное количество кислорода и высокая температура приводит к разложению дерева на летучее вещество, вызывающее горение.

К преимуществам пиролизного типа относятся:

  1. Высокий КПД, составляющий около 85%
  2. Загрузочный люк больших размеров, что дает возможность легко чистить камеру сгорания
  3. Для изготовления теплообменника используется толстый лист высококачественной стали
  4. Мощный вентилятор
  5. Электронной системой управляют благодаря циркуляционному насосу
  6. Могут применяться для отопления промышленных помещений

Классический отопительный

Модели классических твердотопливных котлов имеют топку с увеличенным объемом
, поэтому продолжительность сгорания так же увеличена. Они работают на:

  • длиннопламенном или буром угле;
  • брикетах из древесины;
  • дровах.

Такие котлы отличаются относительно малым КПД
и достаточно коротким периодом работы на одной закладке топлива. Преимуществом аппаратов данного вида можно назвать достаточно низкую цену — от 30000 рублей.

Шахтный

Котлы длительного горения шахтного типа предназначаются для сжигания разнообразных сыпучих материалов.
Вентилятор, подающий поток воздуха в топку, управляется с помощью микропроцессора, который автоматизирует и оптимизирует процесс сжигания. Они отличаются огромными размерами и весьма сложной конструкцией.

Есть несколько преимуществ:

  • Имеет уникальную конструкцию;
  • Есть загрузочная дверца с достаточно большим сечением и огромный бункер;
  • В качестве основного топлива может использоваться любой материал;
  • Температура выбросов не превышает норму.

Принцип работы

Принцип работы твердотопливных котлов длительного горения заключается в сжигании того или иного вида топлива способом верхнего либо верхне-нижнего горения.
При происхождении данного процесса происходит увеличение длительности горения топлива
, а также количество выделяемых калорий тепла.

Главной отличительной особенностью считается использование камер с большими параметрами, в которые закладывается топливо. Кроме того, верхнее горение обеспечивает достижение хороших результатов при горении всего лишь одной закладки.

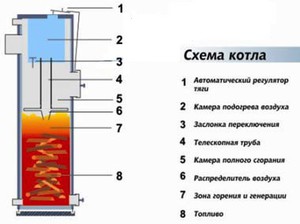

Схема внутреннего устройства и чертежи

В твердотопливном котле отсутствует специальный колосник с зольником, а внизу находится закрытый поддон. Таким образом, нельзя допустить горение топлива в нижней части топки.
Последняя построена в форме цилиндра.

Поток воздуха подается сверху, после чего распределитель воздуха разделяет его по всему объему.
Распределитель является подвижным – опускается и поднимается.

Верхняя часть топки предназначается для накопления продуктов сгорания
и частичек золы. От зоны первичного сгорания они отделяются огромным металлическим диском. При входе в камеру есть автоматический регулятор тяги, представляющий собой прибор для определения температуры теплоносителя, по которой регулируется скорость истечения газа. В качестве теплообменника используется полностью весь корпус.

Кроме того, в конструкции есть места для подключения подаваемой воды, обратной воды, термометра, регулятора тяги. Надежность обеспечивается благодаря теплоизоляционной оболочке.

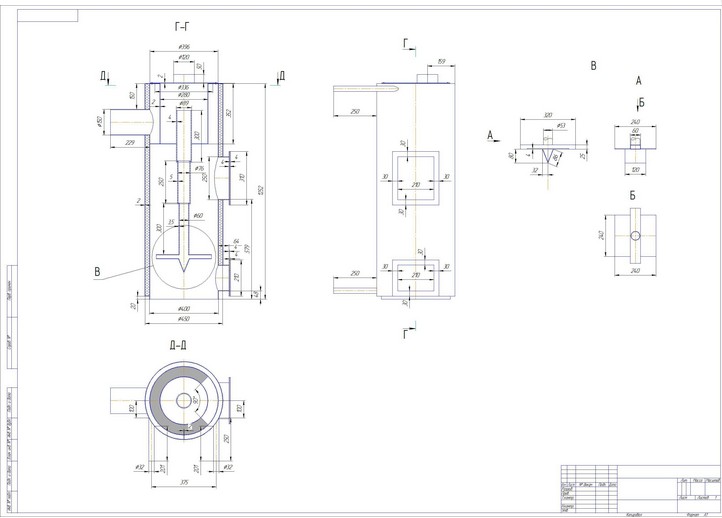

Чертежи пиролизного котла длительного горения с водяным контуром:

Инструкция по изготовлению пиролизного котла

В том случае, если нет денег на приобретение пиролизного котла, можно попытаться самостоятельно сделать подобный котел для твердого топлива. Для начала необходимо изучить чертежи данного оборудования.
После того, как все расчеты будут сделаны, а тип горения установлен, следует приступить к работе.

Следует собрать все необходимое оборудование и материалы:

  1. Несколько листов нержавеющей стали;
  2. Труба с диаметром примерно 4 см;
  3. Сварочное оборудование;
  4. Арматура толщиной 2 см;
  5. Вентилятор, который будет подавать в камеру поток воздуха;
  6. Несколько кирпичей;
  7. Автоматическая система.

По чертежам отдельно создаются:

  • корпус;
  • воздухораспределитель;
  • дымоход;
  • дверца и крышка для верхней части корпуса.

Сначала следует вырезать трубу,
длина которой будет около метра. Еще из одного металлического листа делается дно
, а затем приваривается к трубе. Заодно к данной заготовке можно приварить и ножки, сделанные из швеллера.

Особое внимание следует уделить распределителю воздуха.
Для этого из листового металла вырезается круг с диаметром меньшим на 20 мм от диаметра главной трубы, а посередине него просверливается отверстие 2 см. В нижней части
распределителя горения необходимо приварить крыльчатку
, имеющую лопасти из металла. Их ширина не должна превышать пять сантиметров.

К его верхней части прикрепляют трубу диаметром 60 мм и высотой чуть менее высоты самого котла.
Сверху этой трубы крепится заслонка, предназначающаяся для регулирования объема кислорода.

Внизу заготовки нужно вырезать место для двери,
через которую можно будет удалять накопившуюся золу. Затем к дверце приваривают задвижку и несколько петель. Сверху конструкции делают дымоход с диаметром 10 см.
До полметра она должна находиться практически в горизонтальном положении, а затем переходить в специальный теплообменник.

Делая крышку, надо позаботиться об отверстии, предназначающемся для крепления трубы распределителя. Необходимо, чтобы она плотно прилегала к корпусу камеры горения.

Видео по изготовлению твердотопливного котла своими руками:

Подключение и установка

Аппарат можно установить и подключить самостоятельно.
Метод монтажа подбирается в зависимости от нескольких особенностей твердотопливного котла:

  • Наружные стенки топки могут сильно нагреваться даже если вокруг нее имеется водяная рубашка;
  • Самодельные изделия имеют одинарные стенки.


Котел не должен быть установлен ближе, чем на полметра от примыкающей стены. В том случае, если она сделана из горючего материала, нужно обеспечить дополнительную защиту из кирпичной кладки или листов оцинковки в совокупности с асбестовой прокладкой.

Затем между перекрытием и дымоходом оставляют пространство шириной не менее 25 сантиметров
, которое заполняют базальтовой ватой и зашивают оцинковкой.

К тому же необходимо сделать правильный фундамент
, ведь аппарат обладает большой массой, которая существенно увеличивается после закладки большого количества топлива. Обычно его делают из армированного бетона, заполняя щебнем.
Потом к котлу присоединяют заранее подготовленный своими руками дымоход и подключают его к водяному контуру.

Схема подключения к водяному контуру:

Использование котла

Для твердотопливных котлов могут использоваться разные виды топлива:

  • каменный и бурый уголь;
  • антрацит;
  • древесинные брикеты с дровами;
  • горючие сланцы с торфом.

Для древесины характерен высокий выход летучих веществ при сгорании. Каменный уголь представляет собой наиболее популярное топливо.
Горючие сланцы применяются для твердотопливного отопления сравнительно редко, что объясняется их высокой зольностью.

Сначала в топку необходимо загрузить выбранный вид топлива.
Если для растопки используется каменный уголь, то пополнять его во время горения запрещается. Однако в случае использования древесины, в топку нужно добавлять дрова. Нельзя при этом широко открывать дверцы, чтобы не обжечься.

Лучше брать абсолютно сухое топливо,
потому что влага может ухудшить его качества.


При отоплении торфом и углем следует обязательно применять коллектор подачи воздушного потока.

В аппарат любого вида топливо загружают только через дверь в верхней части оборудования.

Цены на котлы и стоимость изготовления

Сегодня на рынке представлен достаточно широкий ассортимент твердотопливных котлов длительного горения. Благодаря этому можно подобрать модель с наиболее подходящими характеристиками и по доступной цене. Так, минимальная стоимость котла составляет около 25000 рублей, а максимальная может превышать 50000 рублей.

Однако при недостаточном количестве средств можно заказать изготовление котла мастеру либо заняться этим самостоятельно. Последний вариант обойдется наиболее выгодным с экономичной точки зрения. Ведь материалы стоят сравнительно дешево
, а схемы не представляют собой ничего сложного. Заготовки могут обойтись примерно в 10-15 тысяч рублей.

Среди разнообразия устройств для отопления все большим спросом пользуются твердотопливные котлы, обеспечивающие длительное горение. Особая конструкция таких печей гарантирует высокий коэффициент полезного действия и экономию ресурсов.

Мы расскажем, как сделать котлы длительного горения на дровах загрузка 24 часа своими руками, в чем их особенность и какие материалы понадобятся для изготовления.


Принцип работы

Все котлы длительного горения работают на основе переработки пиролизных газов. Твердое топливо (дрова, пеллеты, щепа и т.д.) тлеют при минимальном доступе кислорода, распадаясь на остаток и пиролизный газ, который повторно перерабатывается. Говоря иными словами, в котлах длительного горения сперва сгорает топливо, после — вырабатываемый им газ, что увеличивает на 20-25% коэффициент полезного действия и время прогорания одной закладки дров.

Большая часть оборудования подобного типа создается из стали и чугуна. В частности, конструкция котла выполнена из стали, камеры сгорания — из чугуна. Наличие открытой камеры гарантирует свободную циркуляцию кислорода, а для контроля силы горения/тления предусмотрена специальная заслонка. Контур для теплоносителя располагается вокруг камеры.

Виды топлива

Выделяется три основных вида горючих материалов, которые подходят для такой печи:

  • пеллеты из древесины — это отходы деревообрабатывающей промышленности (опилки, щепа, труха и т.д.), обработанные специальным клеящим составом и спрессованные под высоким давлением;
  • спрессованный в брикеты уголь;
  • дрова.

В подавляющем большинстве случаев — до 90% — именно дрова и применяются, хотя все более востребованными становятся пеллеты.

Если вы используете котел длительного горения на дровах, старайтесь помещать их внутрь исключительно вертикально. Это еще больше увеличивает время прогорания.

Разнообразие моделей оборудования

Существует несколько разновидностей котлов данного типа. В частности, производители предлагают модели, имеющие специальные дополнения, что в конечном итоге упрощает эксплуатацию печей. Среди таковых:

  • регулируемые двери — обеспечивают максимальный коэффициент полезного действия;
  • электрический тэн, мощностью до 2 кВт — дает возможность избежать расхолаживания в случае полного перегорания дров;
  • контур для быстрого охлаждения камеры — такое аварийное снижение температуры обеспечивает высокий уровень безопасности котла;
  • вращающиеся форсунки — выполняют гарантированное дожигание всех выделяющихся газов. Функция вращения существенно упрощает чистку.

Что предлагают производители

Сегодня котлы длительного горения на дровах, для которых достаточно одной загрузки в 24 часа, пользуются повышенным спросом среди потребителей. На профильном рынке представлено множество моделей, выпущенных различными производителями. Рассмотрим наиболее востребованные изделия.

«Огонек»

Под данной украинской маркой выпускается несколько различных моделей:

  • с турбиной для нагнетания воздуха;
  • с контуром для подогрева воды;
  • с верхней частью, на которой можно готовить пищу;
  • и даже с полотенцесушителями.

Мощность оборудования колеблется от десяти до ста киловатт. Если говорить более конкретно об отдельных моделях, то особого упоминания заслуживают три из них:

  • ПДГБ — суть работы его состоит в газовой генерации, в качестве твердого топлива подходит все, кроме угля. Обеспечивает нагревание воздуха;
  • КОТВ — часть, через которую выполняется загрузка дров, довольно широкая, в нее проходят поленья до полуметра длинной;
  • КОТВ-30ДТ — имеется турбина для нагнетания воздуха, благодаря которой время горения увеличивается, а температура существенно повышается.

Это самый недорогой котел длительного горения, но с весьма высокими харктеристиками.

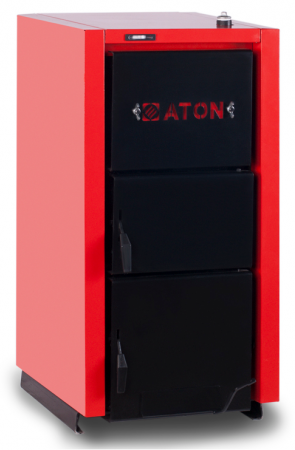

«Атон»

Твердотопливный котел длительного горения на дровах и угле (Украина), созданный из:

  • чугуна;
  • либо стали.

Чугунные изделия ATON TTK работают не только на дровах, но и на:

  • угле;
  • торфе;
  • брикетах.

Модификация с буквенным индексом V оснащена турбиной, увеличивающей поступление кислорода для более активного горения.

ATON TRADICJA — стальные изделия. Разработано два типа:

  • с ручной регулировкой интенсивности тяги;
  • с автоматикой.

Главная отличительная особенность ATON TRADICJA — наличие колосников, охлаждающихся посредством обычной воды, благодаря чему разработчикам удалось решить главную проблему оборудования данного типа, заключавшуюся в быстром перегорании колосников.

Модификация с буквенным индексом С обеспечивает активное поступление кислорода, что продлевает время горения.

«Kalvis»

Это литовские изделия, выпускаемые в различных видах:

  • с варочной панелью;
  • мини-камины;
  • для обогрева воздуха;
  • для водяного контура.

Кроме того, производитель предлагает даже промышленное оборудование. В любом случае, для повышения КПД внутри камеры покрываются особым жаропрочным материалом. Инженеры предусмотрели даже автоматическое стряхивание накопившейся на колосниках золы.

Плюсы и минусы

Естественно, у каждого оборудования имеются как положительные, так и отрицательные свойства. Об этом и поговорим в данной части нашей статьи.

Начнем с недостатков — минусы следующие:

  • при форс-мажорных ситуациях потушить пламя и остановить работу оборудования быстро не получится;
  • в них нужно закладывать дрова полностью — то есть, выполнить частичную протопку помещения не удастся;
  • в процессе горения на стенках образуется деготь — если имеется только один люк, очистить топочную часть довольно сложно, а делать это нужно ежемесячно;
  • относительно высокая стоимость. Даже самый недорогой котел на дровах длительного горения обойдется дороже традиционного.

О преимуществах такого оборудования можно говорить очень много и очень долго, но мы выделим главное:

  • высокий уровень КПД;
  • существенная экономия энергоресурсов;
  • возможность применять для обогрева ресурсы различного вида — уголь, дрова, торф, шелуху от семечек, даже бытовой мусор и т.д.;
  • простота эксплуатации — достаточно раз загрузить топливо и забыть о печи на сутки;
  • возможность обогревать помещения благодаря нагреву воздуха.

Как сделать своими руками

Как отмечено выше, одним из недостатков данного оборудования является его высокая стоимость. Однако при наличии желания, сноровки и определенных инструментов, котлы длительного горения на дровах легко соорудить своими руками, ориентируясь на схему и чертеж. Об этом и поговорим ниже.

Что вам понадобится: инструменты и материалы

Подготовьте требуемый материал:

  • использованный, полностью пустой баллон из-под газа;
  • металлические трубы;
  • металл в листах.

Чтобы конструкция была эффективной, рациональной нужно создать специальный поршень, который будет придавливать используемые продукты горения.

Из инструментов подготовьте следующие:

  • болгарка;
  • шлифовальный диск и диск для резки металла;
  • электродуговая сварка и электроды;
  • обычная дрель;
  • сверла для создания отверстий в металле.

Простой вариант самодельного котла длительного горения — видео

Процесс изготовления

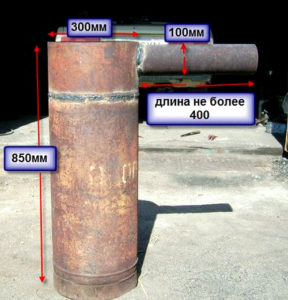

Когда все подготовлено, можете приступать. Если у вас нет баллона, то он легко заменяем обычной стальной трубой, но обязательно с толстыми стенками. Высота такой трубы должны составлять около 85 сантиметров, а диаметр — не менее 30 сантиметров.

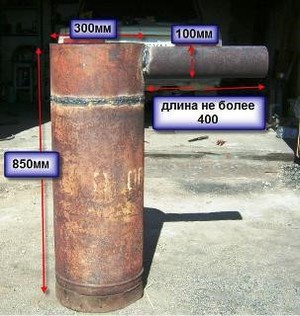

Сбоку в верхней части приваривается еще одна труба, но значительно меньшая по размеру:

  • диаметр — 10 сантиметров;
  • длина — 40 сантиметров.

Для этого ограничителя вам понадобится труба:

  • диаметром около 6 сантиметров;
  • длиной — чуть больше, чем основная, используемая для котла.

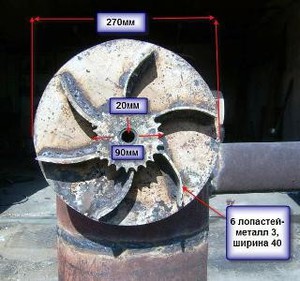

На нижнюю часть этой трубки следует приварить диск из стали, диаметр которого будет чуть меньше общего диаметра котла — примерно 27 сантиметров.

На диск нужно также приварить:

  • несколько лопастей в форме дуги;
  • маленькую шестеренку или шайбу, от которой и будут расходиться лопасти;
  • в этой шестеренке должно быть сделано отверстие, размер которого составляет примерно 2 сантиметра, что позволит ограничивать объем поступаемого воздуха.

На верхнюю часть котла нужно предусмотреть съемную металлическую крышку. В крышке делается отверстие буквально на несколько миллиметров превышающие по размеру диаметр трубки ограничителя — это позволит свободно перемещать его внутри печи.

Внизу следует вырезать прямоугольник и установить туда металлическую дверцу. Через нее будут выполняться удаление золы.

Поскольку на поленья оказывается дополнительное давление, то они перегорают максимально полно, а потому золы образовывается не так уж и много.

Этого устройства будет достаточно, чтобы полноценно обогревать воздух в помещении, но отопление будет эффективным лишь в том случае, если его площадь не такая уж и большая. В противном случае рекомендуется обустроить водяной контур, и это уже будет идти речь именно об отопительном котле длительного горения, который мастера именуют Бубафоня.

Два метода создания контура

Существует два способа создания водяного контура котла длительного горения на дровах. Первый из них — довольно простой: вокруг всей области сгорания дров конструируется особая водяная рубашка.

То есть, получается своеобразный термос, между наружной и внутренней стенкой которого осуществляется циркуляция воды.

Второй метод более сложный, поскольку речь идет о том, чтобы подвести воду к ограничителю/поршню, который и осуществляет давление на древесину. Кстати, такой вариант сложен не только в конструкции, но и в последующей эксплуатации. Теплообменник рекомендуется устанавливать в камере горения дров.

Также нужно будет выполнить монтаж труб, которые присоединяться непосредственно к баку:

  • одна труба будет выводить в систему подогретую воду;
  • вторая осуществлять «обратку», то есть возвращать уже охлажденную.

Функционировать система будет следующим образом:

  • дрова загружаются в камеру;
  • поджигаются вверху;
  • устанавливается ограничитель, который будет оказывать давление на поленья;
  • при прогорании дров, ограничитель постепенно опускается;
  • кстати, уровень его опускания может служить и своеобразным сигналом о необходимости следующей загрузки;

Разводка водяного отопления в таком случае делается как обычно и не отличается от традиционной.

Место установки

Еще одно преимущество данного оборудования — отсутствие обязательно проектной и разрешительной документации для установки и эксплуатации. Однако это не значит, что правила безопасности не нужно соблюдать.

Итак, среди требований безопасности следующие:

  • в месте установки должен быть создан дымоход, предусмотрена эффективная вентиляция;
  • в этой части строения обязательно нужно соблюсти все правила пожарной безопасности;
  • если выполняется обвязка малого контура, делать ее нужно трубой из стали или меди;
  • не рекомендуется, чтобы печь соприкасалась со стенами — важно наличие зазора около пятидесяти сантиметров;
  • в помещении не должны присутствовать горючие материалы.

Эти простые меры предосторожности обеспечат вашу безопасность и предотвратят неприятные ситуации, способные привести к пожарам.

Как видите, котлы длительного горения — это действительно эффективное и рациональное изобретение, помогающее обеспечь качественный обогрев помещений. Они идеально подходят для установки в зданиях различного типа:

Конечная стоимость отопления будет гораздо ниже, чем при использовании прочих вариантов обогрева. Кроме того, при желании можно существенно сэкономить и на покупке оборудования, создав его самостоятельно, придерживаясь инструкции, описанной выше.

Самый оригинальный вариант самодельного котла длительного горения — видео

Вариантов отопления частного домика или дачной постройки довольно много, один из которых – это использование твердого топлива, то есть дров и углей. Такой метод быстро прогревает помещение, но рентабельно его монтировать только при легкодоступности самого материала для сжигания. Можно сэкономить на приобретении и смастерить своими руками котлы длительного горения на дровах. Загрузка 24 часа и более считается оптимальной, поэтому разберем её более подробно.

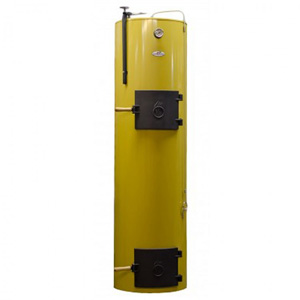

Модель готового агрегата

Принцип работы агрегатов сводится к переработке пиролизных газов. Твердые вещества тлеют при очень маленьком поступлении кислорода, при этом распадаясь на различные компоненты, где основной – это пиролизный газ. То есть в процессе функционирования вначале сгорает топливо, потом выделенный газ, что позволяет увеличить КПД на 20-25% и время закладки следующей партии древесины.

Большое количество агрегатов производят из чугуна и стали, где сама конструкция сделана из второго материала, а камера – из первого. Используется только открытая камера горения, где забор кислорода происходит из помещения. Для контроля уровня пламени монтируется заслонка. Контур носителя тепла идет по кругу камеры.

В качестве твердого топлива в таких агрегатах можно использовать:

  • дрова – самый распространенный вариант;
  • паллеты из дерева (отходы деревообрабатывающего производства);
  • угольные брикеты.

Совет!
Если установили дровяной котел для отопления частного дома, производите загрузку топлива вертикально, чтобы увеличить длительность прогорания.

Статья по теме:

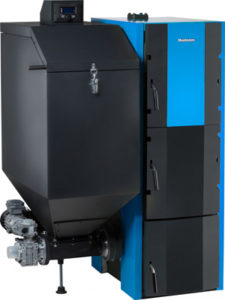

Дрова — не единственное твердое топливо. Есть агрегаты, которые способны работать на нескольких видах. О них и поговорим!

Вариации оборудования

Все агрегаты на твердом топливе условно делят на самодельные и покупные. Первые не обладают большим функционалом и изготавливаются из подручного материала, причем их использование требует контроля, а уровень КПД достигает только 60%.

Промышленные варианты оснащены различными приспособлениями, облегчающими эксплуатацию. Их можно разбить на подгруппы:

  • со встроенным электрическим ТЭНом (максимум 2 кВт), который позволяет не расхолаживать оборудование при полном сгорании топлива;
  • с воздушными вращающимися форсунками, которые служат для дожига попутных газов;
  • с охлаждением камеры, то есть смонтирован аварийный контур для повышения безопасности;
  • с регуляцией прижима дверцы, продлевающей срок эксплуатации.

КПД приобретенного оборудования может достигать 85%, что значительно экономит топливные ресурсы.

Положительные и отрицательные моменты в котлах длительного горения до 7 суток и менее

Цена на отопительные котлы на дровах длительного горения различна и зависит от марки, мощности и других параметров. Причем такое оборудование имеет достоинства и недочеты. К первым можно отнести:

  • высокий показатель КПД;
  • экономия затрат на электроэнергию;
  • можно использовать различное топливо;
  • легкость в эксплуатации;
  • быстрый обогрев пространства.

Есть и довольно много минусов, которые стоит учитывать перед покупкой оборудования:

  • нет экстренной моментальной остановки в случае ЧП;
  • нет возможности регулировать уровень нагрева;
  • стоимость агрегатов высокая;
  • необходимо проводить чистку от дегтя;
  • часто несоответствие данных указанных в паспорте к оборудованию и реальных временных затрат на обогрев;
  • сталь быстро остывает после остановки работы.

Выбирают твердотопливные котлы потому, что к ним не надо получать специальное разрешение на установку, нет сложности в монтаже. Причем можно не только купить агрегат с длительным сроком горения, но и собрать котел длительного горения на дровах с загрузкой на 24 часа своими руками.

Собрать котел своими руками несложно, причем проще изготавливать его круглой формы. Для начала потребуется подобрать правильный чертеж оборудования и приготовить все необходимое.

Варианты чертежей пиролизного котла длительного горения для сборки своими руками

Если прекрасно разбираетесь в сборке и у вас есть все необходимые инструменты под руками, можно использовать более сложные чертежи, вариантов которых довольно много.

Если все же планируете собрать более простую круглую модель, то и чертеж стоит подбирать соответствующий.

Разберем пошаговую инструкцию первой распространенной схемы.

Статья по теме:

В отдельной публикации мы расскажем о самостоятельном изготовлении первоклассного котла. Читайте!

Подготовка

Собрать все необходимые материалы и инструменты – это подготовительный и очень важный этап работы. Приготовьте:

  • пустой газовый баллон;
  • трубы из металла;
  • листы металла;
  • болгарку и шлифовальный диск, а также диск по металлу;
  • сварку;
  • дрель со сверлами.

Когда все будет собрано, переходим к самой сборке.

Поэтапная инструкция с фотопримерами

По конструкции котлы длительного горения на дровах с загрузкой более 24 часов, сделанные своими руками, довольно просты, но подходить к каждому этапу нужно внимательно, чтобы не пришлось переделывать все сначала.

Если во время подготовки не нашлось пустого баллона, можно использовать трубу из стали с плотными стенками (высота – 850 мм, диаметр – 300 мм).

Действия Фотопример
Привариваете трубу в верхней части баллона, но меньшего размера (диаметр – 100 мм, длина – 400 мм).
Монтируете поршень, необходимый для давления на поленья и ограничения доступа кислорода. Для него потребуется труба (диаметр – 60 мм, длина – немного больше основания).
Снизу данной трубы привариваете стальной диск с меньшим диаметром (270 мм).
На диск монтируете лопасти в виде дуги, небольшую шайбу, которой делаете отверстие в 20 мм для ограничения поступления воздуха.
Сверху котла придумываете снимающуюся крышку.
Теперь необходимо смонтировать контур водяной. Его можно сделать двумя способами. 1 – вокруг области сгорания делается водяная рубашка, по принципу термоса, где циркуляция воды происходит между внутренней и внешней стенкой.
2 – более сложный, так как воду надо подвести к поршню. Его используют значительно реже, так как с эксплуатации могут возникнуть трудности.

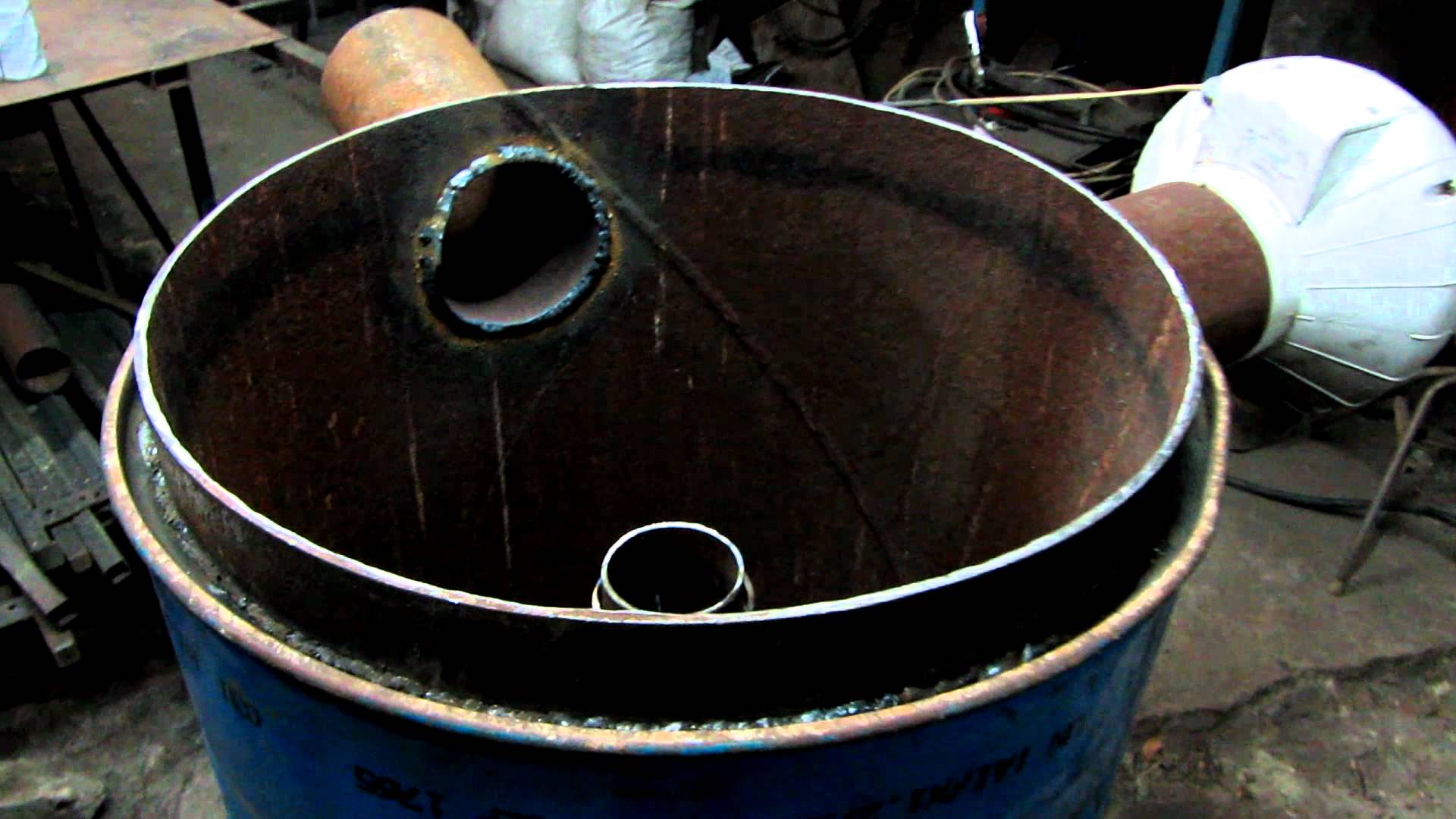

Работа выполнена (вид изнутри).

Предлагаем посмотреть более подробный видеоматериал по сборке самодельного котла длительного горения.

Видео: котел длительного горения своими руками

Цена на пиролизные котлы на дровах в магазинах

Чтобы понять, сколько можно сэкономить на самостоятельной сборке оборудования, посмотрим ТОП 3 моделей на дровах с отзывами потребителей:

Название Изображение Технические характеристики Цена, руб.
Мощность, кВт 10-20 80000
Тепловая мощность на дровах, кВт 16
Расход топлива, кг/ч 4,2
Температура воды, ⁰С 65-90
Мощность нагрева, кВт 20 90000
Объем топки, м³ 200
Время горения, ч 31,5
КПД 86,3%
Мощность, кВт 24 55000
Материал котла чугун
Топливо уголь
Площадь обогрева, м² 240

Дмитрий, г. Обнинск:
«Купил Buderus Logano G221–20 для дачи, пользуюсь нечасто, поэтому вполне хватает обогрева. Дрова прогорают довольно быстро, поэтому требуется дозагрузка».

Марина, г. Самара:
«Требовалось отопление на зиму в частном доме, не проведены какие-либо коммуникации, кроме света, поэтому купили Stropuva S10. Отработала одну зиму с хорошими показателями, я довольна».

Михаил, г. Брянск:
«Купил два года назад Viadrus Hercules U22D-4, очень рад своему выбору. Вначале смутили скромные габариты, но свои показатели котел выдает в реальности».

Существуют разные модели и вариации оборудования для обогрева на твердом топливе. Собирая его самостоятельно, можно значительно сэкономить, но и уменьшить общий показатель КПД.

Если требуется создать систему обогрева в частном доме или на даче, тщательно выбирайте вариант котла. Собрать модель, работающую на твердом топливе можно самостоятельно или приобрести ее в магазине.

Такой способ обогрева прекрасно подойдет в отсутствии проведенных коммуникаций в дом, а при правильном выборе можно не проводить дополнительную загрузку топлива до 7 суток.

Возможно Вам также будет интересно:

Инструкции и чертежи твердотопливных котлов длительного горения своими руками

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Способ №1.
К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2
. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

  • металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;
  • сварочный аппарат;
  • листовая сталь толщиной 5 мм (для распределителя);
  • болгарка;
  • труба ø6 см для подачи кислорода;
  • труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательнос ть действий при сборке следующая.

Шаг 1.
Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2.
Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3.
Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Шаг 4.
Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5.
Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Пробная топка котла

Шаг 1.
Снимается верхняя крышка конструкции.

Шаг 2.
Извлекается воздушный регулятор.

Шаг 3.
Котел загружается топливом по уровень дымоходной трубы.

Шаг 4.
Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5.
Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6.
Воздушная заслонка открывается до предела.

Шаг 7.
Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками
