Не так уж и сложно построить каркасную баню своими руками. А если позаботиться о ее пароизоляции и грамотно баню утеплить, то в итоге получить можно шедевр, который не будет уступать ни кирпичным постройкам, ни сооружениям, сделанным из оцилиндрованных бревен. Каркасная баня является достойным выходом из положения, если хочется собственную парилку, а денежные средства ограничены. Для ее строительства не потребуется ни серьезный фундамент, ни чертежи, ни дорогие материалы. Статья с фото- и видеоотчетами поможет в постройке каркасной бани.


Преимущества каркасной бани

  1. Строительство можно выполнять всесезонно.
  2. Прекрасно маскируются все коммуникации.
  3. Построить баню можно в короткие сроки.
  4. Вариативна отделка внешняя и внутренняя.
  5. Нет такого явления, как усадка.
  6. Сравнительно невысокая цена.

Некоторые нюансы строительства каркасной бани

Прежде чем начать строительство каркасной бани своими руками, для нее следует выбрать место, где она будет стоять, и подобрать соответствующий проект. Грамотная инструкция и тщательно продуманная схема бани позволят ее строительство выполнить успешно. Поэтому этим вопросам стоит уделить достаточно времени, внимательно прочитав про их строительство статьи и просмотрев фото каркасных бань.

Фундамент

Каркасная баня обладает небольшим весом, поэтому фундамент для нее изготавливается по упрощенной технологии
. Своими руками выгодней всего сделать столбчатый фундамент. Выполняется он из асбестоцементных труб, которые внутри заливаются бетоном.

  • Диаметром двадцать сантиметров бурятся скважины.
  • Асбестовые трубы приобретаются диаметром не менее десяти сантиметров. Их общая длина должна исходить из глубины скважин и высоты над поверхностью земли.
  • Вставляются трубы в скважины.
  • Снаружи пустое место заполняется бетоном.
  • Определяется общая горизонтальная плоскость с помощью водяного уровня. Для этого делается отметка на каждом столбике.
  • Трубы обрезаются по отметкам.
  • Заполняется бетоном внутреннее пространство.

Начальный этап строительства

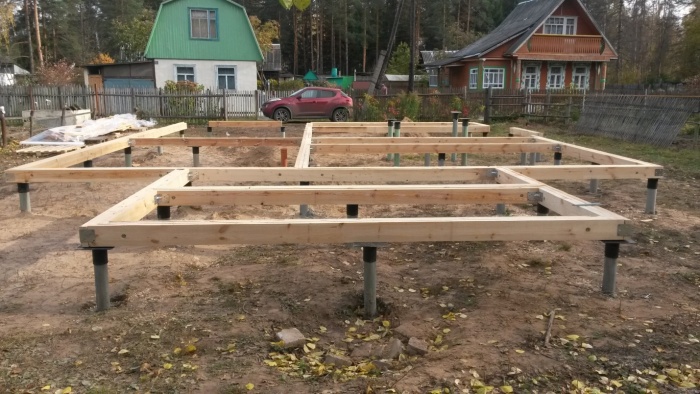

С обвязки начинают строительство каркасной бани своими руками. Видео такого строительства можно найти на просторах интернета.

Для обвязки понадобятся
доски с сечением 50 на 100 миллиметров, обработанные предварительно антисептиком. Производится разметка стен и делается укладка по внешним контурам. Кладут доски наружной гранью, соединяя их гвоздями. С помощью опор собирается цокольная обвязка. Из досок изготавливаются нижняя и верхняя обвязки. Для того чтобы постелить рубероид, нижнюю обвязку отсекают от фундамента.

С помощью строительного уровня следует контролировать горизонтальность укладки
. Если обнаружатся отклонения, то смогут помочь прокладки из слоев толя. Учитывая последующий монтаж обшивки и теплоизоляции, устанавливаются промежуточные стойки. Чтобы придать конструкции прочность, необходимо заранее замуровать пластины из металла и крепить на них лаги и обвязку. Для предотвращения гниения целесообразно получившуюся обвязку обработать специальным раствором.

Правила возведения стен бани

Для внутренней обшивки каркасной бани подойдет любая порода дерева
, но осина является наиболее целебной. Внешнюю обшивку лучше всего делать из лиственницы, липы или осины. После окончания строительства бани все доски снаружи необходимо будет покрыть специальным антисептиком, а внутри отшлифовать и в два слоя покрыть мебельным лаком.

Расстояние между осями
имеет большое значение при строительстве стен каркасной бани. Равняться должен этот показатель 0,6 метрам. Такое расстояние должно быть в том случае, если не предполагается соединение с другими стенами и обустройство проема. Иначе увеличить зазор стоит до 0,4 метра. От размеров дверей и окон бани зависит расстояние между стойками.

В месте, где рамы присоединяться будут к перемычкам или стенам, следует соорудить дополнительную стойку. Закрепив все элементы гвоздями, необходимо проверить раму на прямоугольность
.

С формирования угла начинают сборку стен бани. В первую очередь собирают стену, которая сообщаться будет с обвязкой. После следует проверить ее на вертикальность и с помощью временных подкосов закрепить. Под прямым углом установить другие рамы. Досками закрепить обвязки и прибить их гвоздями. Только после того, как завершится монтаж каркаса, приступают к обшивке.

Укладка полов каркасной бани

В предбаннике, парилке и комнате отдыха бани полы делаются просто
. Бруски, имеющие сечение 5 на 5 сантиметров, прикрепляются к нижней части их лаг, а сверху настилаются доски чернового пола. На эти доски кладется рубероид и минеральная вата толщиной десять сантиметров. Под доски чистого пола следует постелить пергамин, необходимый для пароизоляции.

Совсем иначе пол необходимо делать в моечной бани. Сделать нужно по всему его периметру обособленный фундамент для того, чтобы он быстро высыхал и всегда был теплым в холодные времена. Далее снимается на полметра слой почвы
и засыпается в полученный котлован песок и гравий на десять сантиметров слоя. Вода, которая попадет в дренажный колодец, уйдет в грунт, и не нужно будет делать приямка.

Асбестоцементные трубы используются в качестве лагов такого пола. Диаметры этих труб должны быть десять сантиметров. Кладутся они прямо на фундамент и потом заливаются бетоном, который их от смещения удерживает.

На трубы в моечной бани стелется обрезная округлая доска. Толщина доски должна быть пять сантиметров, а зазор между досками — семь миллиметров. После этого пол прижимается плинтусами.

Строительная система крыши
каркасной бани может или на верхней обвязке лежать или в потолочные балки опираться.

Внешняя и внутренняя отделка каркасной бани

Каркасная баня своими руками построена. Видео ее строительства можно найти на сайтах в интернете. Остался лишь финальный штрих
, а именно – ее отделка.

Нельзя окрашивать внутреннюю обшивку бани. Лак или краска при нагревании могут выделять вредные вещества. В парной закрываются стены пергамином, а простенки – фольгой. Листы ОСП используются для изготовления чернового потолка. Закрепляются они на балках перекрытий. Разрешается опустить потолок до 2,2 метра. Позволит это произвести на нем мероприятия по утеплению и обить потолок вагонкой из липы.

На пятнадцать сантиметров должен выступать пароизоляционный материал на стыках между потолком и стенами. Доски соединять можно разными способами
, производя выбор в четверть или же в паз. Крепятся доски к лагам лицевой стороной.

Теперь пора нагревательный котел и печь установить. Для противопожарной безопасности, отгораживающую от зоны отдыха и парилки стену, строить лучше всего из кирпича.

Снаружи каркасную баню можно отштукатурить
, обшить сайдингом, сосновыми или еловыми досками, блок-хаузом или уложить плитку. Необходимо обязательно под обшивку бани уложить гидроизоляцию и заполнить образовавшиеся пустоты теплоизоляционным материалом.

Много видов отделки предлагает современный строительный рынок для таких построек. Это могут быть термопанели, облицовочный кирпич, виниловый сайдинг.

Для тех владельцев, кто хотел построить бревенчатую постройку, есть хорошая новость. Теперь в продаже имеется новейший материал, при помощи которого можно отделать блокхауз парной так, что невозможно будет отличить его от настоящего сруба.

Главное, помнить, построенная дешевая баня не означает – неуютная и некрасивая. Строим каркасную баню своими руками, проявляем фантазию и мечты станут реальностью.

Каркасная баня нисколько не уступает традиционным бревенчатым или брусчатым баням ни по лечебному воздействию на организм, ни по уровню комфортности времяпрепровождения и оздоровительного процесса. В то же время, ее возведение технологически проще и требует гораздо меньшего количества материалов, объема трудозатрат и времени.

1
Основы технологии и составление проекта

Чтобы понять как построить каркасную баню, необходимо сначала ознакомиться с основами этой технологии. При возведении подобных строений на подготовленный фундамент устанавливают полый каркас всего сооружения, включая несущие стены, межкомнатные и другие перегородки, а также крышу. После этого полученную основу конструкции утепляют и обшивают по внутренней и внешней стороне каркаса выбранными материалами. Кажущаяся простота подобного строительства не отменяет соблюдение требований соответствующих технологий каждого этапа возведения каркасного сооружения, иначе постройка будет недолговечной.

Чтобы построить каркасную баню своими руками, следует начать с составления проекта будущей постройки. Перед этим необходимо выполнить следующие действия:

  1. Спланировать баню, определиться с ее особенностями: наличие веранды, террасы или мансарды; число помещений и этажей; с чердаком или без; и ее местонахождения (от этого зависит строение дымохода и вентиляции) и так далее.
  2. Выбрать с учетом прокладки необходимых инженерных коммуникаций.
  3. Определить тип почвы на участке. Это будет влиять на выбор соответствующего вида фундамента.
  4. Выбрать тип кровли. Важны как конфигурация крыши, так и вид покрытия – от обоих факторов зависит мощность перекрытий и стропил.
  5. Определиться со схемой коммуникаций (водопровод, канализация) и решить, будут они автономными или их надо прокладывать от основных строений.

После, основываясь на полученной информации, составляют проект бани с максимальными подробностями и деталировкой. При составлении проекта следует учесть следующие нюансы. Каркасная баня легче постройки из бревен или брусьев в 1,5–2 раза и поэтому для нее не нужен такой же мощный фундамент. Обычно закладываются облегченные типы фундамента: столбчатый (или свайный), плитный либо ленточный мелкозаглубленный.
Выбор одного из вариантов и его характеристики зависят от вида почвы в месте застройки, а также от сложности и массивности конструкции бани.

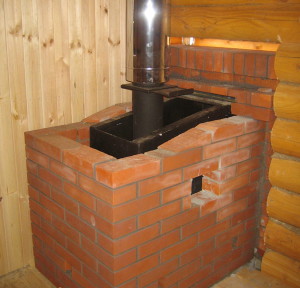

Если планируется установка массивной печи, под нее сооружают специальный фундамент.

Обогревающее устройство с небольшой массой (например, железная печь), обложенное кирпичом, потребует усиления пола в месте монтажа. В целях обеспечения пожарной безопасности при установке печи на примыкающих к ней стенах обязательно делают прокладку из асбеста и обшивают их металлическими листами. Более предпочтительный и сложный вариант защиты (классический) – выполнить примыкающие к печи стены из кирпича. Для дровяной топки обязательно делают дымоход и вентиляцию.

Каркас бани изготавливают из сосновых досок и бруса различного сечения (в мм): 50×150, 50×100, 120×120, 50×75, 40×75 и других. Выбор конкретного материала отражается в проекте. Обязательное требование при строительстве любой бани – правильное обустройство гидроизоляции пола.

2

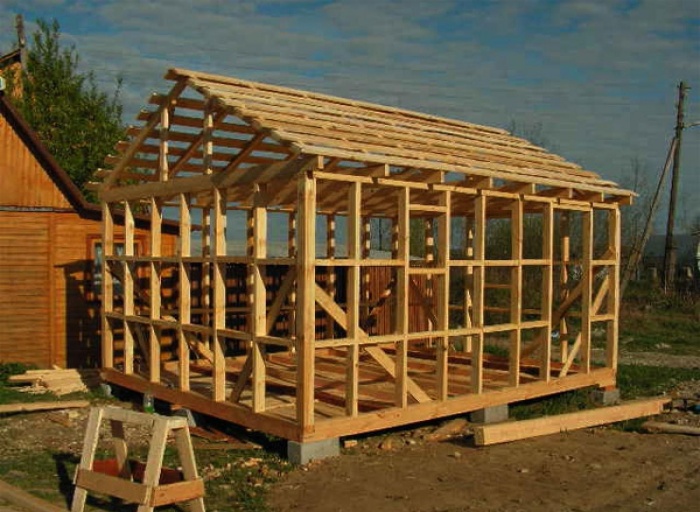

Возведение каркасной бани

Делаем фундамент согласно проекта. Если он ленточный или плитный, то вводы всех коммуникаций (электричества, водопровода и канализации) выполняют до заливки. Затем собираем из бруса цокольную обвязку. Для этого его обрабатываем антисептиком, выкладываем на фундамент и соединяем специальными скобами или гвоздями. При этом следует тщательно проверять горизонтальность обвязки строительным уровнем. Готовую цокольную обвязку застилают досками пола, которые прибивают к брусу.

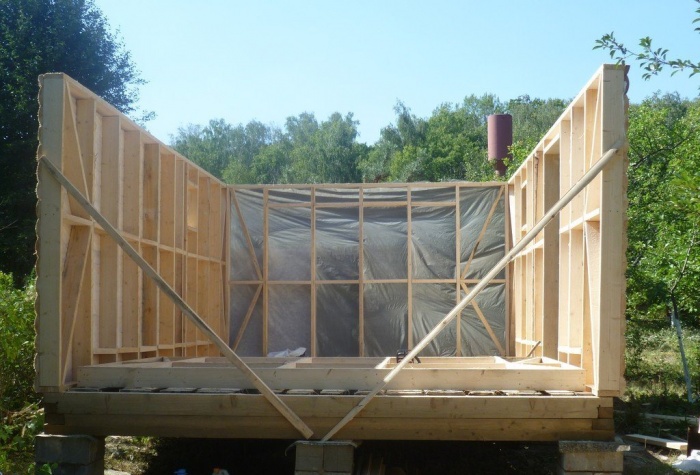

Собираем каркасы стен в виде отдельных рам. Используем для этого подготовленный брус различного сечения. Рамы собирают прямо на земле и как можно ближе к фундаменту, так как полученные конструкции могут весить более 200 кг. Для угловых стоек и обвязок используется материал большего сечения, а на промежуточные стойки идет брус с шириной, соответствующей толщине утеплителя. Над проемами для дверей и окон, а также под последними и в местах примыкания перегородок и стен крепят дополнительные перемычки. Основные стойки устанавливают на расстоянии друг от друга согласно проекта или соответствующем ширине выбранного утеплителя (оптимальное значение – 60 см), а дополнительные – с шагом, определяемым местом монтажа. Все деревянные элементы соединяют с помощью специальных скоб или гвоздей. В процессе сбора рам следует контролировать правильность их геометрии.

Устанавливаем на цокольную обвязку каркасы стен. Делаем это последовательно, начиная с одной из сторон и переходя к прилегающей. Проверяя вертикальность размещения каждой рамы, крепим их временными подкосами. Устанавливаем каркасы внутренних стен. Для надежности монтажа делаем верхнюю и нижнюю обвязки собранной конструкции досками. Перед окончательным креплением всего каркаса производим контрольную проверку углов и вертикальности его установки.

Для изготовления кровли на земле собирают одинаковые стропильные конструкции в нужном количестве. Затем их поднимают на верх каркаса и устанавливают на соответствующие стойки. Кровлю рекомендуется делать вентилируемой: между стропилами и контрбрусом укладываем специальную пленку, а затем непосредственно к брусу прибиваем обрешетку. Крепим выбранный по проекту кровельный материал (вообще оптимально использовать ондулин). Закрываем фронтоны крыши подготовленными заранее листами.

Монтируем оконные и дверные блоки. После этого каркасная баня, своими руками возводимая, готова к утеплению и обшивке стен.

3
Обшивка и утепление каркасной бани

Для наружной обшивки можно использовать доски или вагонку. При этом следует выбирать хвойные породы – лучше всего подойдут лиственница или сосна. Прибивать их следует горизонтально, что придаст строению большую жесткость. Хороший вариант наружной отделки – обшить каркас листовым материалом (OSB, ЦСП или фанерой), желательно с водоотталкивающей пропиткой. Если поверх него прибить блок-хаус (тоже желательно сосна или лиственница), то это придаст бане большую декоративность и она будет смотреться как выполненная из цельных бревен. В качестве внешнего покрытия можно также использовать сайдинг или штукатурку.

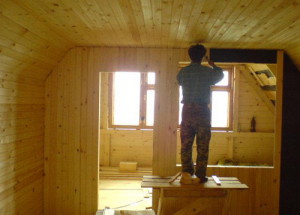

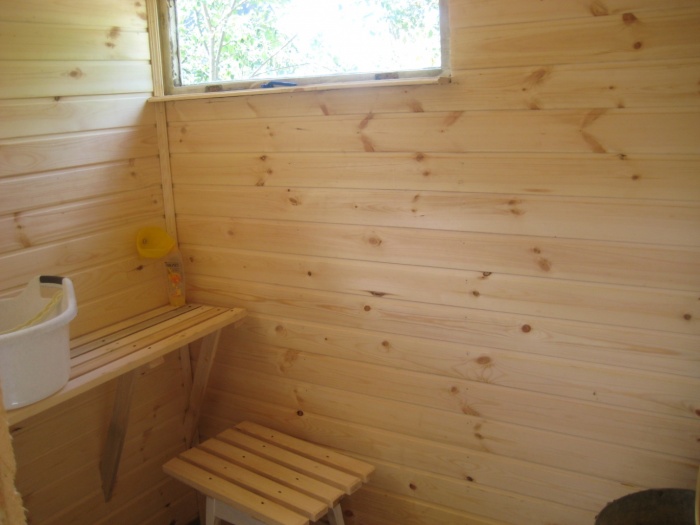

Для внутренней отделки используются в основном лиственные породы – в этой древесине меньше смол. Лучше всего подойдет осина или липа – они не обжигают тело даже при нагреве воздуха до высоких температур. Вагонку крепят вертикально на предварительно установленный поверх каркаса листовой материал (OSB или ЦСП), планки тщательно подгоняют одну к другой.

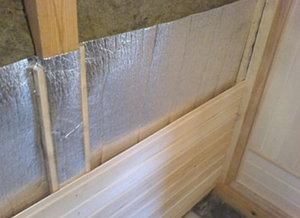

Чтобы понять как утеплить каркасную баню, следует рассмотреть послойную структуру ее готовых стен в порядке проведения работ по обшивке. Она может быть следующая:

  • внешняя отделка и обшивка;
  • гидро-ветроизоляция;
  • утеплитель, проложенный внутри каркаса;
  • пароизоляция;
  • внутренняя обшивка и отделка.

В качестве утеплителя оптимально будет выбрать минеральную вату, но можно использовать и другие материалы: стекловолокно, арболит, древесноволокнистые плиты и тому подобное. Для улучшения внутреннего утепления делают качественную пароизоляцию. В районе парной потолок и стены обкладывают специальной пленкой с слоем алюминиевой фольги, которую располагают фольгой внутрь помещения. В остальных помещениях используют пергамин. Применять рулонные материалы с битумной пропиткой категорически не рекомендуется, потому что в результате нагрева они будут источать характерный запах.

Многие владельцы загородных домов мечтают построить баню собственными руками, но их останавливают значительные трудозатраты, незнание строительных технологий и необходимость значительных финансовых вложений. Однако с недавнего времени появились новые способы строительства, которые позволяют быстро возводить объекты, даже не имея при этом опыта, и получать конструкции, полностью соответствующие всем строительным требованиям.

Всеми этими преимуществами обладает каркасно-щитовая баня . Её возведение станет возможным даже силами одного человека в течение нескольких дней. Причем основное время займут отделочные работы и проведение коммуникаций. В результате будет получена легкая и прочная конструкция, обладающая повышенными звуко-, тепло- и гидроизоляционными свойствами.

В данной статье мы рассмотрим как правильно сделать каркасную баню своими руками, а также покажем видео инструкцию и фотографии.

Строительство бани состоит из следующих этапов:

  1. Создание новой планировки, либо подбор готовой.
  2. Выбор места для строительства и проведение подготовительных работ.
  3. Возведение фундамента.
  4. Строительство каркасно-панельной конструкции.
  5. Проведение водопровода и электричества.
  6. Отделка интерьера и экстерьера.

Прежде чем заняться планированием бани нужно понять, на сколько человек она должна быть рассчитана и для каких целей предназначена. Обычно здания делают таких размеров, чтобы всей семье было удобно в ней одновременно находиться, и в то же время чтобы она была небольшая по площади, с целью экономии на отоплении и утеплителе. В бане должны обязательно находиться предбанник, моечная и парилка.

Обратите внимание! Все двери следует спроектировать таким образом, чтобы они открывались наружу, и при входе не поступал холодный воздух.

Предбанник можно использовать для хранения верхней одежды, поэтому ширины до 1,5 метров и длины в несколько метров вполне хватит. Парилку и моечную делают примерно одинаковых размеров. При возникновении вопросов по планировке бани рекомендуется посмотреть фото готовых проектов.

Чтобы отапливать помещения нужно сделать несложный расчет по определению необходимой мощности печи. Самым распространенным вариантом, ставшим классикой, является установка русской печи, которая рассчитана на применение дров или угля.

Для кирпичной печи понадобится заливка отдельного фундамента, поскольку она имеет значительный вес. Ее нужно установить в парной, но отапливаемые ходы внутри стен должны обогревать остальные помещения. Конечно, она займет много пространства, но, несмотря на это, она позволит создать теплую и приятную атмосферу внутри помещений. Если требуется сэкономить финансовые средства или нет возможности нанять опытного печника, то в качестве альтернативы могут подойти электрообогреватели. Газовое оборудование устанавливать нельзя из-за повышенной влажности и большой пожароопасности, так как отделка стен делается из натурального дерева.

При планировке бани следует продумать, каким образом будут размещаться водопроводные трубы и как будет подведено электричество. Рекомендуется спрятать трубы внутрь стен, чтобы не нарушать интерьер.

Для канализации, еще на момент заливки фундамента, нужно предусмотреть технологический люк для проведения обслуживания, а также обеспечить достаточный уклон пола, чтобы вода сливалась самотеком. Проводку можно вести как внутри стены, так и поверх нее, главное, обеспечить качественную гидроизоляцию, чтобы не произошло замыкания, а также использовать защищенные розетки, выключатели и лампы.

Для среднестатистической семьи, состоящей из трех человек, вполне могут подойти следующие варианты планировок:

  1. Компактная баня с размерами 3×3 м,имеющая минимальный набор помещений. Её пространства вполне хватит для размещения парилки, моечной и небольшого предбанника. На возведение потребуется небольшое количество стройматериалов. Для отопления понадобится печь с небольшой мощностью, что позволит существенно экономить.
  2. Баня 4×4 м стандартных размеров, в которой смогут комфортно разместиться не только парилка, моечная и тамбур, а еще и комната для отдыха. Размер основных помещений составит по 4 м 2 , а размер предбанника и парилки примерно по 3 м 2 , так как часть пространства займут перегородки. В результате можно будет полностью организовать культурный отдых.

Как выбрать место для строительства

Как и для любой другой постройки для бани следует выбирать ровное место, желательно на плотном грунте. Это позволит делать незаглубленный столбчатый или ленточный фундамент . По возможности здание лучше удалить от хозяйственных построек и туалета минимум на 12 м, чтобы неприятный запах не поступал в помещения здания. Если есть озеро или речка, то вход следует расположить с видом на красивый пейзаж. Окна бани должны выходить на западную сторону. Это нужно для того, чтобы через них в баню проникало максимальное количество света в вечернее время. Двери желательно располагать на юг.

Подготовительные работы и заливка фундамента

Перед темкак построить каркасную баню, следует очистить поверхность земли от слоя травы с корнями, разровнять и вырыть яму под выбранный тип фундамента. На рыхлых грунтах придется устанавливать ленточный фундамент, а на плотных вполне хватит столбчатого. Затем делается разметка необходимой площади при помощи забивания деревянных или арматурных колышков по периметру, и вырывается вручную яма, или бурятся отверстия для установки столбов. Для печки на этом этапе также делается отдельный фундамент.

Работы по бетонированию для качественного затвердевания и набора прочностных свойств бетона следует проводить при температуре выше +5°С, поэтому фундамент заливают в теплую пору года. Если требуется проведение работ в зимний период, то можно установить готовые железобетонные столбы. Каркасную конструкцию можно возводить при любой температуре окружающей среды.

Обратите внимание! При необходимости упрочнения фундамента на рыхлом грунте устанавливается арматура с толщиной от 5 мм. После этого нужно подождать около 29 дней, пока бетон набирает прочность.

Возведение каркаса

После застывания бетона укладывают гидроизоляционный слой и начинают возводить нижнюю обвязку бани. Для этого используются балки из высушенного дерева, обработанные антисептиком, с сечением от 100×150 мм. Обычно их изготавливают из осины или лиственницы, так как они в меньшей степени подвержены воздействию влаги. Укладку производят с выравниванием по горизонтали с применением уровня. Крепление обвязки производится в лапу и фиксацией при помощи саморезов или гвоздей. Соседние балки соединяются таким образом, чтобы между ними образовывался прямой угол.

На следующем этапе устанавливаются вертикальные балки, которые будут выполнять роль стен и перегородок. В первую очередь формируются угловые стойки, которые выравниваются вертикально и крепятся временными креплениями под углом к нижней обвязке с двух сторон. В нижней части производится усиление крепежей балок металлическими уголками. После этого выполняется верхняя обвязка.

Верхние балки также устанавливаются между собой в лапу, а к вертикальным стойкам прибиваются гвозди с длиной в два раза длиннее толщины бруса. Затем формируют дополнительные вертикальные балки с примерным расстоянием от полуметра, в зависимости от сечения балок и ширины щитов. Для оконных и дверных проемов формируют стойки отдельно.

Когда основной каркас готов, то устанавливают балки для полов, а также межкомнатных перегородок. Расстояние между соседними брусьями полов должно соответствовать основным стойкам.

Обратите внимание! В том месте, где предусмотрена установка печи, кладут две дополнительные балки для усиления конструкции. После этого выкладывают печь, если решено было делать кирпичную, а затем настилают полы.

Далее, приступают к формированию обшивки стен. В качестве материала выбираются влагостойкие листы OSB. Можно пойти более простым путем и на заводе заказать SIP-панели, которые представляют собой готовую многослойную структуру с утеплителем, пароизоляцией и повышенной влагостойкостью. Но они обойдутся достаточно дорого и придется проводить точные измерения всех размеров. Зато потом останется только установить и закрепить панели.

При установке OSB-панелей обшивку начинают от одного из углов так, чтобы соединительные швы приходились на вертикальную балку. Это позволит создать энергоэффективное сооружение. Внутри здания формируются перегородки помещений. Затем на все стены устанавливаются слои гидроизоляции и теплоизоляции. Каждый из них устанавливается внахлест с расстоянием примерно 10 см. В парилке прокладывают слой пароизоляции. После этого внутренние стены обшиваются вагонкой, со специально нанесенным влагостойким покрытием, а с наружной стороны отделываются декоративным материалом. Для этих целей может подойти материал, имитирующий сруб, либо сайдинговые панели. Технологию строительства каркаса бани и его обшивки можно посмотреть на видео.

После этого настилается гидроизоляция потолка, и он утепляется по аналогии с формированием слоев стен, потом приступают к монтажу каркаса для двускатной крыши. Его лучше собирать на ровной поверхности, чтобы соблюсти углы наклона и не допустить перекоса кровельного материала. Затем его поднимают на высоту и фиксируют при помощи гвоздей. Стропила прибиваются с расстоянием, зависящим от кровельного материала.

Поскольку конструкция бани легкая и фундамент незаглубленный, то и на кровлю желательно выбирать облегченный и современный материал. Отличным вариантом станет выбор в пользу металлочерепицы, так как она прочна, быстро монтируется и эстетически привлекательна.

Обратите внимание! Если в качестве кровельного материала выбрана металлочерепица, то стропила кладутся таким образом, чтобы на один лист приходилось не менее двух поперечных досок и более трех для обрешетки.

Традиционная технология строительства рубленых бань постепенно уходит в прошлое, хотя и продолжает пользоваться популярностью. Причина тому — чрезвычайно высокая стоимость. Каркасные же бани лишены этого недостатка, вследствие чего и переживают в настоящее время настоящий пик спроса.

При гораздо меньших расходах на строительство, каркасные бани обладают превосходными теплоизолирующими качествами, удивительной долговечностью и даже несколько лучшей эстетикой, чем кирпичные или брусовые альтернативы. Более того, построить баню по каркасной технологии вполне возможно и собственными руками, не привлекая к работе высокооплачиваемых специалистов.

К преимуществам следует также отнести низкую массу конструкции, минимальную усадку и возможность проводить отделочные работы сразу же по окончании строительства.

Составление проекта

В основе успешного строительства бани, равно как и при возведении любого здания, лежит грамотное проектирование. Но, прежде чем к нему приступить, выберите место будущей застройки с учетом возможности прокладки инженерных коммуникаций.

При этом определите целесообразность их проведения от основных строений, либо остановитесь на автономном варианте.

Обратите внимание на тип почвы на данном участке, так как это может стать определяющим фактором закладки фундамента. Одновременно спланируйте архитектурные особенности вашей бани: ее этажность, наличие веранды или террасы, тип кровли и ее конфигурацию.

Только выработав окончательное решение, можно приступать непосредственно к разработке проекта. Чем детальнее будут чертежи, тем проще вам будет построить каркасную баню своими руками.

Фундамент бани

Надежность и долговечность бане обеспечивает фундамент. Возможно, кто-то уже строил баню своими руками и знает, насколько большую роль он играет для строительства.

Легкая деревянная конструкция строения не требует мощной опоры. Некоторые вообще не закладывают фундамент.

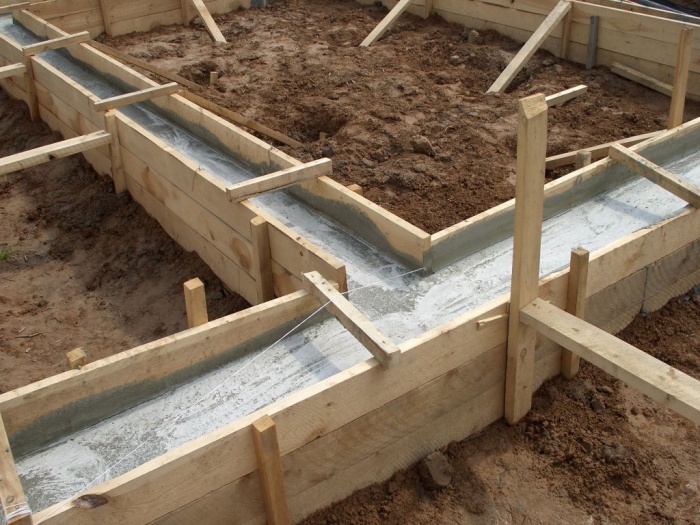

Можно рассмотреть и такой способ укладки фундамента, как ленточный. Он идеален для пучинистых, глинистых грунтов.

Для его устройства проводится планировка участка, после чего на нем выкапывается траншея шириной 40 см и глубиной 50 см и засыпается песком до уровня земли. Послойная трамбовка и поливка песка водой значительно сокращают последующую усадку.

На следующем этапе ставится опалубка шириной 30 см и высотой 50 см. Для армирования могут использоваться металлические трубы или прутки.

Для получения однородного фундамента бетон заливается в один прием или послойно, без его просыхания. Для достижения высокой плотности бетона раствор желательно утрамбовать.

Заключительным этапом становится укладка поверх полученного основания рубероида.

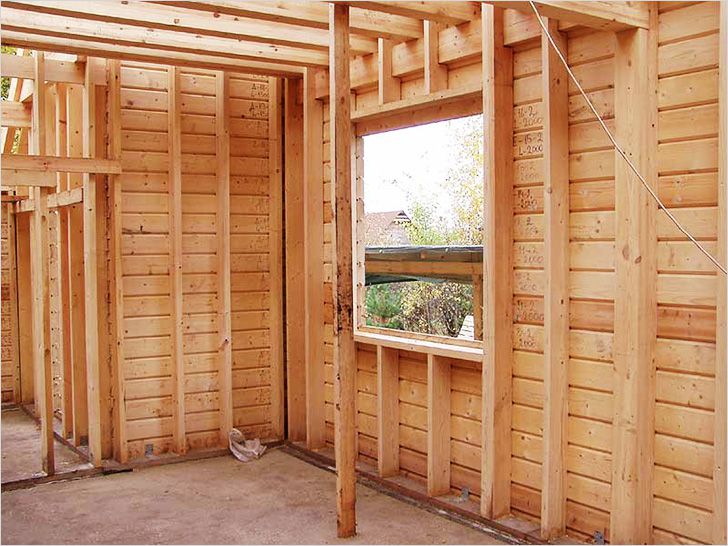

Каркас и стены

При строительстве бани своими руками удобнее всего делать каркас из заранее подготовленных рам, состоящих из стоек, обвязок и ригелей. Между стойками наиболее предпочтителен промежуток в 60 см, позволяющий без проблем закрепить теплоизоляционный и обшивочный материал.

Под окнами, над проемами и в местах примыкания перегородок и стен друг к другу вам потребуются дополнительные стойки. В связи с этим шаг стоек здесь может изменяться.

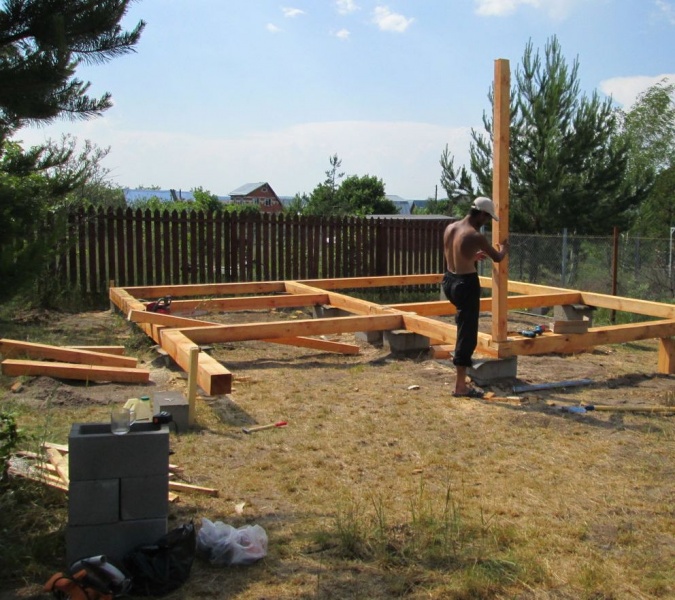

Нижнюю обвязку делают из деревянного бруса, имеющего сечение 100х100 мм. В углах его соединяют в четверть и скрепляют гвоздями. Для верхней обвязки и промежуточных стоек по стенам конструкции может использоваться такой же брус. Для придания каркасу жесткости по углам ставятся 8 раскосов.

Во избежание смещения угловые стойки и нижняя обвязка ставятся на стальные арматурные штыри диаметром 20 мм, которые предварительно вмурованы в бетон.

В качестве лаг для настила полов берутся спаренные доски 50х150 мм и укладываются на гидроизоляцию фундамента. Ну вот, каркас готов.

Обшивка и утепление каркаса

Внешнюю сторону стены можно обшить сайдингом или 100-миллиметровой вагонкой, располагая ее по горизонтали. Данный прием предназначен для придания дополнительной жесткости строению.

Для исключения попадания влаги в помещение под наружную обивку укладывается гидроизоляционный слой из пергамина, фольгированной пленки, толя, рубероида или другого гидроизолятора.

Учитывая функциональное предназначение помещения бани, при возведении стен потребуется приложить максимум усилий по сохранению в ней тепла, поэтому без теплосберегающих материалов тут никак не обойтись.

Наиболее эффективными для каркасных стен являются утеплители из минеральной ваты или стекловолокна в виде жестких, полужестких матов и плит, закрепляемые внутри каркаса при помощи прижимных деревянных перемычек; изофоум, представляющий собой пенополиэтилен с одно- или двусторонним фольгированием металлизированным лавсаном и фольгой из алюминия, прикрепляемый при помощи степлера, и многие другие, предлагаемые на рынке строительных материалов.

В качестве одного из вариантов могут быть использованы плиты из стекловолокна «УРСА». Легкий и упругий материал прекрасно справляется с задачей теплоизоляции, а его форма и параметры позволяют производить установку своими руками даже человеку без опыта выполнения таких работ.

Для этого плиты толщиной 50 мм закладываются между вертикальными стойками и прикрепляются рейками, в некоторых местах они прибиваются к наружной обшивке гвоздями с резиновой шайбой под головкой.

В качестве гидроизоляции под внутреннюю обшивку можно проложить полиэтиленовую пленку, после чего производить уже внутреннюю отделку. Наиболее подходящими материалами для этого являются: вагонка, просушенные строганые доски лиственных пород дерева.

В конечном итоге у вас должна получиться многослойная стена, состоящая из наружной вагонки, пергамина, утеплителя, полиэтиленовой пленки и внутренней обшивки. При этом обязательно наличие воздушного зазора толщиной около 50 мм.

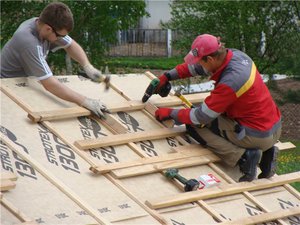

Крыша

Стропила и балки перекрытия сооружаются из досок, имеющих сечение 50х150 мм. Их устанавливают на ребро и скрепляют с расстоянием между стропилами 110-120 мм. Балки выпускаются наружу приблизительно на 40 см.

Для обрешетки используют доску толщиной 25 см, при укладке движутся по направлению от конька.

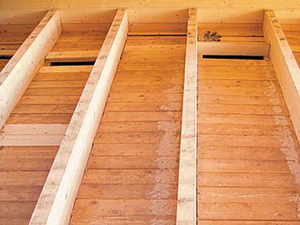

Пол и потолок

Учитывая условия высокого уровня влажности и температуры в бане, устройство пола и потолка осуществляется по той же схеме, что и стен, с использованием тепло-, гидроизоляции, утеплителя и обшивочных материалов, можете оценить результат строительства, выполненного своими руками. Печь, мебель и все необходимые для бани атрибуты расставлены по местам и ждут своего часа.

Возведение каркасной бани тем и хорошо, что по окончании работ можно сразу же разжигать печь и париться сколько угодно в свое удовольствие, не выжидая время на усушку деревянного сруба и усадку стен.


Нет денег на строительство бани из бруса или кирпича, значит, придется воспользоваться дешевой технологией возведения каркасного здания. И хотя каркасная баня — это небольшие денежные вложения, все равно она будет отвечать поставленным задачам. Конечно, если правильно подойти к самому строительному процессу. Итак, для тех, кто хочет своими руками построить баню по каркасной технологии, предлагаем ознакомиться с основными его этапами и некоторыми нюансами.

Пошаговая инструкция строительства каркасной бани своими руками

Как и любой строительный процесс, сооружение каркасной бани делится на несколько этапов. У каждого этапа свои моменты и требования.

Сооружение фундамента

В первую очередь необходимо выбрать фундамент под каркасную баню. Так как это сооружение легкое, то можно предложить два варианта:

  • Столбчатый.
  • Ленточный (малозаглубленный).

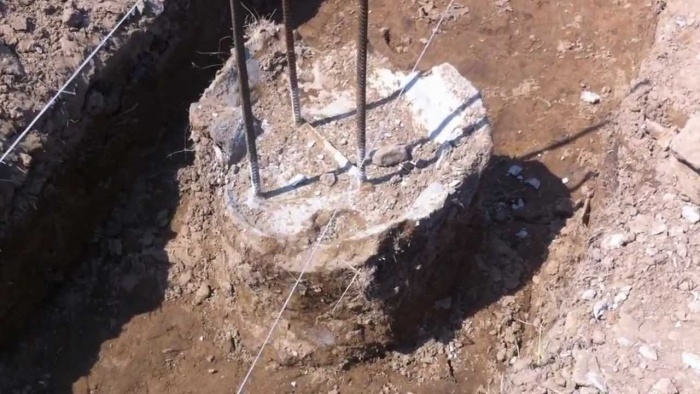

Строительство столбчатого фундамента для каркасной бани основано на правильном выборе места для их заливки. Обычно это места под углами бани и несколько фундаментов промежуточных, на которые будут опираться несущие стены. Расстояние между столбами — 80-150 см. Этот показатель определяется несколькими факторами:

  • Размеры столба;
  • Состояние грунта;
  • Вес каркасной бани;
  • Этажность строения.

Если внизу скважины под фундамент сделать расширенное пространство, которое называется пятой, то можно уменьшить и число столбов, и их размеры. Все дело в том, что такая форма фундаментного столба увеличивает в два раза его грузоподъемность. Для создания такой формы придется воспользоваться специальным буром.

Итак, места установки фундаментных опор для каркасной бани определены, теперь необходимо выкопать ямы под них. Для этого можно воспользоваться садовым буром диаметром 200 мм. Своими руками эту операцию может осилить даже подросток. Глубина скважины — 1 м.

  • В подготовленные скважины засыпается или песок, или щебень мелкой фракции толщиною 10-15 см.

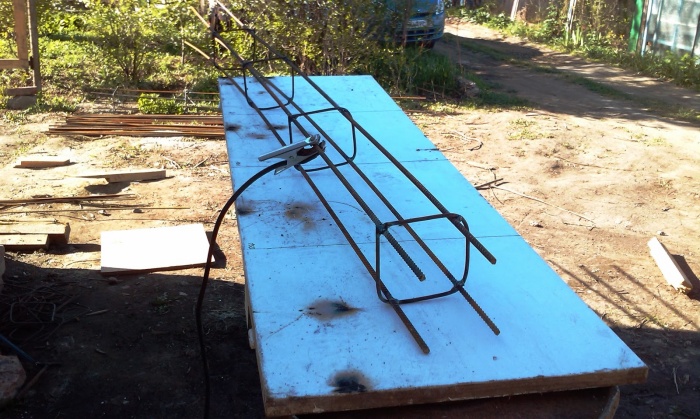

  • Устанавливается заранее подготовленный армирующий каркас в виде конструкции с треугольным или прямоугольным сечением из арматуры. Он должен возвышаться над краем грунта приблизительно на высоту 20 см.
  • Из рубероида делается цилиндр, который опускается в скважину. Это своеобразный гидроизоляционный слой и элемент формирования гладкой поверхности опоры.
  • Сверху над скважиной необходимо установить небольшую опалубку высотою, равной высоте выступа армокаркаса. Ее можно сделать из пластиковой канализационной трубы диаметром 200 мм. Кстати, эта опалубка может работать, как несъемная.

Заливается своими руками бетонный раствор, который по мере заливки штыкуется куском металлической арматуры или трубою. Здесь важно не только хорошо утрамбовать материал своими руками, но и удалить максимальное количество воздуха, которое попадает в него в процессе замеса. Именно воздух после застывания бетона определят количество пор, а они негативно влияют на качество бетонной конструкции.

Внимание!
Обязательно в каждый столб во время заливки бетона устанавливается анкерный борт. Его длина не меньше полуметра, при этом над поверхностью опоры он должен торчать размером 25 см.

На этом строительство столбчатого фундамента своими руками для каркасной бани можно считать оконченным. Нагружать его можно только через 28 дней.

Что касается строительства малозаглубленного ленточного фундамента для каркасной бани, то эта конструкция прекрасно работает на песчаных и слабых грунтах. Для этого по периметру будущей постройки выкапывается траншея глубиною 500 мм и шириною 300 мм.

  • Производится подсыпка подушки из крупного песка или мелкого щебня. Можно использовать гравий. Толщина подушки — 150-200 мм.
  • Устанавливается армирующий каркас. В принципе, это могут быть любые металлические профили, соединенные между собой вязальной проволокой. Можно использовать плоский каркас в один слой. Его надо обязательно установить на подпорки, к примеру, на кирпичи. Очень важно, чтобы решетка оказалась внутри бетонного слоя, а не между подушкой и фундаментом.
  • Если грунт песчаный, то придется устанавливать полную опалубку. Если глинистый, то можно обойтись опалубкой, расположенной над грунтом.
  • Заливка бетона производится по той же технологии, как со столбчатым фундаментом для каркасной бани.

Не забываем установить анкера по углам фундаментной конструкции и в промежутке между ними.

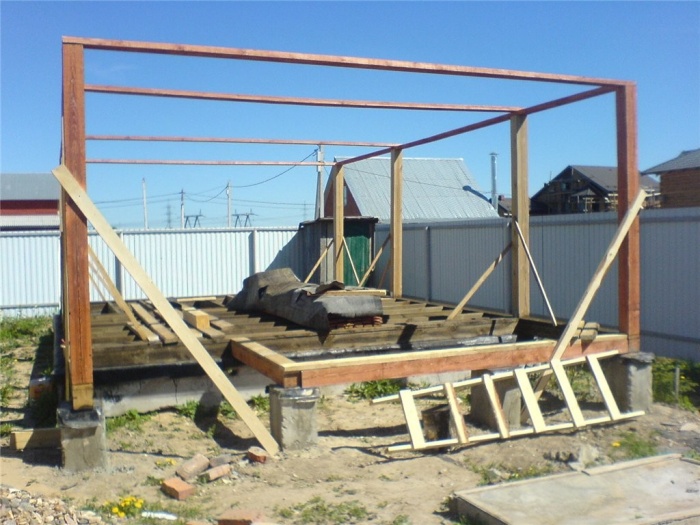

Сборка каркаса бани

В первую очередь устанавливается мауэрлат (см. видео). Это брусы сечением 200х200 мм. Их устанавливают на фундамент бани, верхняя плоскость которого гидроизолируется. Это можно сделать при помощи рубероида, уложив его в два или три слоя, или при помощи битумной мастики. В брусах делаются сквозные отверстия для крепления анкерами, поэтому стоит точно определить места расположения этих отверстий. Крепление мауэрлата производится гайкой и шайбой на каждый анкер. Между собой брусы скрепляются металлическими уголками на саморезы.

Теперь по углам мауэрлата устанавливаются вертикальные стойки из брусьев сечением 150х150 мм, из них же придется устраивать и промежуточные стойки (см. видео). Крепления стояков осуществляется теми же уголками и саморезами. Чтобы при сборке верхней стяжки стойки не отходили от вертикального положения, их необходимо дополнительно закрепить укосинами и косынками из брусьев сечением 100х100 мм или 80х80 мм.

Теперь можно устанавливать верхний мауэрлат из брусов сечением 150х150 мм или 100х100 мм. Его крепление производится также уголками. В принципе, каркас бани готов. Как видите, построить каркасную конструкцию своими руками оказалось нетрудно.

Установка полов в каркасной бане

Необходимо понимать тот момент, что помещения внутри каркасной бани несут свои определенные нагрузки, то есть, у каждого свое назначение. Соответственно и полы в разных помещениях придется сооружать по-разному. К примеру, в раздевалке, в зоне отдыха и в парной хорошо будут смотреться деревянные полы. А вот в моечной, где в больших количествах льется вода, лучше установить бетонное основание с небольшим уклоном в сторону слива и отвода грязной воды.

Каркасная баня — сооружение, в котором нужно позаботиться о теплоизоляции, поэтому деревянные полы придется утеплять.

  • Устанавливаются лаги, которые своими концами будут упираться в элементы мауэрлата. Крепление — уголки из стали и саморезы. В качестве лаг можно использовать доски толщиною 40 или 50 мм, можно брусы 50х100 мм.
  • По лагам по нижним краям пробиваются продольные рейки.
  • По рейкам устанавливается листовой материал: фанера, влагостойкая ДСП, металл, профнасти и так далее, можно б/у.
  • Укладывается в межлаговое пространство утеплитель (минеральная или стекловата, пенопласт, пеноплистирольные плиты).
  • По лагам укладывается гидроизоляционная мембрана, которая крепится к ним металлическими скобами, они прибиваются при помощи степлера, можно использовать гвоздики с широкой шляпкой.
  • Установка шпунтованных досок.

Бетонное основание в моечном помещении каркасной бани тоже должно быть утепленным, поэтому снимается в этом месте грунт, засыпается перлит (мелкий речной песок, он и есть утеплитель в данном случае), укладывается гидроизоляция (мембрана или рубероид), заливается бетонный раствор, формирующий пол в моечной. Кстати, этого можно и не делать, если каркасная баня будет использоваться нечасто. Можно просто уложить по лагам доски, между которыми оставить зазоры по 5 мм. Небольшое количество воды будет впитываться в грунт, а чтобы не было неприятного запаха, в фундаменте каркасной бани необходимо оставить два сквозных отверстия, через которые и влажность, и запах будут удаляться наружу на улицу.

Сооружение стен каркасной бани

Что касается стен, то основная их задача, не только создать условия закрытого помещения, но и сделать внутренние помещения теплыми с минимальными тепловыми потерями. Это особенно важно для каркасной бани, плюс ко всему это сторона экономии денежных средств за счет снижения расхода топлива.

Начинать отделку каркаса можно как изнутри бани, так и снаружи. Для наружной облицовки каркасной бани лучше всего использовать листовой материал: влагостойкую фанеру или ДСП, плиты ОСП. Можно и вагонку, и доски, и так далее. Для внутренней отделки каркасной бани оптимальный вариант — вагонка.

К примеру, обшили с наружной стороны каркас бани, переходите внутрь, где производится процесс теплоизоляции стен. Для того чтобы увеличить прочность стеновых конструкций, можно между стойками смонтировать обрешетку.

Внимание!
Утеплитель должен обязательно закладываться так, чтобы между ним и элементами каркаса бани не оставалось зазоров и щелей.

Это сто процентов мостики холода, что повлияет на качество постройки в плане теплопотерь. Добавим, что для каркасных бань лучше использовать утеплители с фольгированной стороной. Это еще одна характеристика, которая поможет отражать тепловую энергию внутрь бани.

Монтаж и утепление потолка каркасной бани своими руками

Построить потолок можно по той же технологии, что и полы — на лаги. Изнутри лаги обшиваются досками или влагостойкой фанерой. В парной фанеру лучше не использовать, в ее составе есть клей, который при высоких температурах начинает источать вредные вещества.

Утепления придется проводить со стороны чердака. Перед тем как обшить потолок каркасной бани досками изнутри, нужно своими руками уложить поверх лаг пароизоляционную мембрану. Утеплитель укладывается в межлаговое пространство без зазоров и щелей, сверху устанавливается гидроизоляционный слой, и уже последним слоем конструкция закрывается прочным материалом — та же фанера, ДСП, доски и прочее, можно б/у.

Строительство крыши каркасной бани своими руками

Форма крыши каркасной бани может быть любой. Самая простая — односкатная. Поэтому на верхнем мауэрлате со стороны фасада каркасной бани нужно установить несколько стоек из бруса сечением 100х100 мм. Их крепят к мауэрлату металлическими уголками. Количество стоек определяет длина фасада каркасной бани из расчета — через каждые 1,2-1,5 м. Высота стоек — до 1 м.

Поверх установленных опор укладывается брус, на который будут одним концом упираться стропильные ноги, по сути, это доски толщиною 40-50 мм. Второй конец стропил упирается в заднюю часть верхнего мауэрлата каркаса бани. Крепить все это можно уголками, гвоздями, проволокой. Расстояние между стропилами 80-150 см.

Следующий этап — укладка обрешетки. Элементами обрешетки могут выступать рейки сечением 40х40 мм или 50х50 мм, или доски толщиною 30-50 мм, шириною 100 мм. Крепление производится саморезами или гвоздями. И последнее — монтаж кровельного материала. Выбор покрытия за заказчиком.

Заключение по теме

Вот такая пошаговая инструкция, как построить своими руками каркасную баню. Скажем прямо, процесс этот несложный, если сравнивать его с сооружением бань из более фундаментальных материалов. Но в любом случае вам придется ознакомиться со всеми нюансами строительства каркасной бани. Поэтому предлагаем посмотреть видео, которое размещено на этой странице нашего сайта. Путь это будет для вас, как видео инструкция.
